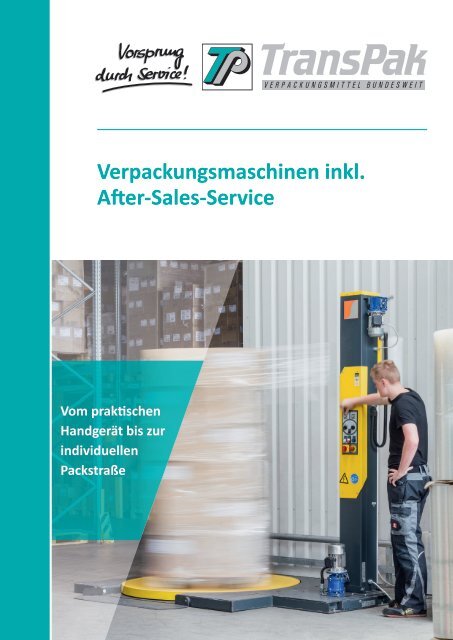

Verpackungsmaschinen inkl. After-Sales-Service

Verpackungsmaschinen inkl.
After-Sales-Service
Vom praktischen
Handgerät bis zur
individuellen
Packstraße

Vom praktischen Handgerät bis
zur kompletten Packstraße
Bei TransPak finden Sie eine große Auswahl an Verpackungsmaschinen
und -geräten.
Wir liefern Ihnen sowohl einzelne Produkte, die Sie flexibel in Ihre
bestehende Verpackungslinie integrieren können, als auch komplett
neue Packstraßen – speziell zugeschnitten auf Ihre Anforderungen.
Ihr Vorteil – alles aus einer Hand
Mit unseren Verpackungsmaschinen optimieren Sie Ihre Prozesse
und erhöhen die Wirtschaftlichkeit.
Gemeinsam mit Ihnen analysieren unsere Verpackungsberater
Ihre aktuelle Situation. Wir überprüfen das eingesetzte
Verpackungsmittel – und auch die dazugehörigen Prozesse.
Dabei stehen Sie und Ihre Anforderungen immer im
Mittelpunkt.
Unser Ziel: Wirtschaftliche und effektive Lösungen für
Ihren Verpackungsprozess.
Inhaltsverzeichnis
Analyse
04 Aufrichten
Kartonaufrichter und -verschließer
05 - 13
14 - 17
Füllen und Polstern
Luftpolsterkissen-Systeme
Papierpolster-Systeme
Schaumpolster-Systeme
Verschließen und Umreifen
Kartonverschlussmaschinen
Akku-Kartonverschlussgerät
Akku-Umreifungsgerät
Abrollwagen für Umreifungsband
Umreifungsmaschinen
18 - 19
20 - 25
Stretchen
Stretchroboter
Stretchwickler
Erweiterungen, Zubehör und Sonstiges
Rollen- und Röllchenbahnen
Tischwaage
Packtisch-Systeme
Schrumpfmaschinen
Schrumpf- und Schweißgeräte
twistpac-Verpackungssystem
Ballenpressen
Schulungen
Wir schulen Sie direkt an
der Maschine und zeigen
Ihnen die optimale
Anwendung mit dem richtigen
Verpackungsmaterial.
Vor Ort analysieren wir mit
Ihnen Ihre aktuelle Situation rund
um das Thema Verpackungen –
von der Bestellung bis zur
Entsorgung.
Kunde
Sie als Kunde sind der Mittelpunkt
unseres Handelns.
Wir bieten Ihnen individuelle
Lösungen – optimal abgestimmt
auf Ihre Anforderungen.
Konzept
Die Konzepterstellung erfolgt in
enger Abstimmung mit Ihnen.
Nach Abwägung der Vor- und
Nachteile finden wir die
optimale Lösung für Sie.
Aufrichten
Verschließen und Umreifen
Realisierung
Füllen und Polstern
Erweiterungen, Zubehör und Sonstiges
After-Sales-Service
Wir übernehmen Wartungs- und
Reparaturarbeiten sowie
UVV-Prüfungen. Zudem
informieren wir Sie stets über
aktuelle Themen und Markttrends.
Durch ausführliche Tests gewährleisten
wir die Funktionalität
der Maschinen innerhalb
der Verpackungslinie.
Stretchen
E-Mail: info@transpak.de · Internet: www.transpak.de
2 3

Kartonaufrichter
Flachliegende Kartons werden durch unsere Aufrichter in
eine ideale Position zum Befüllen gebracht. Die Maschinen
garantieren rechtwinklige Kartons. Somit ist ein störungsfreier
Verpackungsprozess gewährleistet.
Verpacker hat beide Hände frei zum Befüllen
Flexibel in fast jede Verpackungslinie zu integrieren
Enorme Zeitersparnis gegenüber der manuellen
Aufrichtung von Faltkartons
Kartonaufrichter TP FA
Für unterschiedlich lange Kartons geeignet
Automatische Anpassung an die Kartonbreite
Flexibel in eine Packstraße integrierbar
Bodenklappen des Kartons werden gefaltet und der Karton wird
mithilfe eines pneumatischen Schiebers weiterbefördert
Antrieb durch Pressluft
Technische Daten
Mind. Kartonabmessung: 200 × 150 × 120 mm (L × B × H)
Max. Kartonabmessung: 600 × 500 × 500 mm (L × B × H)
Leistung (formatabhängig): 500 - 800 Kartons/Stunde
Abmessungen: 1.230 - 1.700 × 950 × 700 - 860 mm (L × B × H)
Arbeitshöhe: 700 - 860 mm
Kartonaufrichter und -verschließer
TP PS50B-TB
Mit nur einer Maschine Kartons aufrichten und verschließen
Manuelle Einstellungsmöglichkeiten für verschiedene Kartonabmessungen
Bediener kann Produkte verpacken ohne den Karton festzuhalten
Funktionsweise
- Karton wird aufgefaltet in die Maschine gestellt
- In dem Aufrichter befinden sich zwei elektropneumatisch gelagerte
Klappen, die bei Berührung durch den Karton die Beilegung der
Bodenklappen auslösen
- Karton wird befüllt, Deckelklappen manuell vorgefaltet und der
Startknopf betätigt
- Karton wird somit zum Verschließer geschoben, wo er beidseitig
mit Klebeband verschlossen wird
Technische Daten
Mind. Kartonabmessung: 200 × 150 × 120 mm (L × B × H)
Max. Kartonabmessung: 600 × 500 × 500 mm (L × B × H)
Maschinenabmessungen: 1.952 × 753 × 1.510 - 1.710 mm (L × B × H)
Arbeitshöhe: von 480 - 780 mm stufenlos einstellbar
Luftpolsterkissen-Systeme
Wir bieten Ihnen verschiedene Systeme zur Herstellung von Luftpolsterkissen. Die Analyse Ihrer Verpackungsumgebung
ist vorab notwendig, um die passende Lösung für Ihre individuellen Rahmenbedingungen zu finden.
Einfach Staubfrei Schnell Wirtschaftlich
Wiederverwendbar Lagerplatzsparend Flexibel Umweltfreundlich
Hohlraumfüllung und Fixierung
Durch Ausfüllen der Hohlräume im
Umkarton wird das Packgut fixiert,
damit es nicht verrutschen kann.
Anwendungsmöglichkeiten
Kreuzlage
Wird die Polsterfolie kreuzweise
um das Packgut gelegt, ist das
Packgut rundherum geschützt.
Einwickeln
Zerbrechliche oder nicht vorverpackte
Produkte finden idealen
Schutz, indem diese in die Polsterfolie
eingewickelt werden.
Zwischenlage
Mit Trennlagen zwischen den Packgütern
wird verhindert, dass diese
sich gegenseitig beschädigen.
Diese Anwendung kann auch als
Oberflächenschutz dienen.
Kartonaufrichter TP FA
Best.-Nr. 87.84000
Kartonaufrichter
und -verschließer TP PS50B-TB
Best.-Nr. 87.84001
Kantenschutz
Das Packgut wird in der Mitte
des Umkartons fixiert, indem die
Polsterfolie um die Ecken gelegt
wird.
Es gibt unterschiedlichste
Folienarten.
Wir finden die für Sie
wirtschaftlichste Lösung.
Sprechen Sie uns an.
4 Online-Shop: www.transpak-shop.de/kartonaufrichter
5

Füllen und Polstern
Füllen und Polstern
Integrationsbeispiele
ADS (Automatic Delivery System)
Zuführanlage für bedarfsgerechte Produktion von Luftpolsterkissen
Maschine liefert Luftpolsterkissen für mehrere Packplätze
Jedes ADS ist kundenindividuell und somit in fast jede Verpackungsumgebung
integrierbar
Zubehör
Mobiler Behälter
Als stationäres oder fahrbares Modell erhältlich
Vorproduktion von Luftpolsterkissen, damit diese anschließend
an mehrere Packplätze verteilt werden können
Mit Sensor erhältlich, der den Zeitpunkt und die Menge
der Produktion steuert
Ergonomisches Arbeiten durch Dispenser-Arm
Eine Bedarfsanalyse zeigt,
welche Maschine für Sie
geeignet ist.
Mini ADS (Automatic Delivery System)
Dezentrale und automatische Zuführung für bedarfsgerechte
Produktion von Luftpolsterkissen
Platzsparende Integrationsmöglichkeiten
Gesteigerter Output, da die Produktion der Luftpolsterkissen
am Packplatz stattfindet
Klapp-Mechanismus
Ideal, um die Maschine aus einer „Über-Kopf-Position“ zu lösen
Maschine lässt sich für den Rollenwechsel in eine ergonomisch
angenehme Haltung fahren
Platzsparend einsetzbar, sodass ein Kanal-System häufig ersetzt
werden kann
Integrierbar in ADS oder Mini-ADS
Mini Pak’R
Das Multitalent zur Herstellung
von Luftpolsterkissen
Zum Kauf oder über Finanzierung des Verbrauchsmaterials erhältlich
Leistungsstark und somit auch für hochindustrielle Umgebungen
geeignet
Bis zu 5 vorperforierte Polsterkissentypen nutzbar
Automatische Folienerkennung durch RFID-Technologie
Platzsparend und leicht in die Verpackungsumgebung integrierbar
Einfaches Handling – Folienrolle einlegen und Startknopf drücken
Technische Daten
Abmessungen: 36 × 33 × 28 cm (L × B × H)
Gewicht: 6 kg
Geschwindigkeit: 7,5 m/min
Pro Pak’R
Die Hochgeschwindigkeitslösung
zur Herstellung von Luftpolsterkissen
Eine der technisch hochwertigsten Luftkissenmaschinen auf dem
Markt
Bis zu 7 vorperforierte Polsterkissentypen nutzbar
Automatische Folienerkennung durch RFID-Technologie
Maschine speichert alle Daten auf einem USB-Datenträger
Platzsparend und leicht in die Verpackungsumgebung integrierbar
Einfaches Handling – Folienrolle einlegen und Startknopf drücken
Technische Daten
Abmessungen: 35 × 35 × 55 cm (L × B × H)
Gewicht: 16 kg
Geschwindigkeit: 21 m/min
So arbeitet die
Mini Pak‘R
Mini Pak‘R
Best.-Nr. 87.00364
Pro Pak‘R
Best.-Nr. 87.90014
Online-Shop: www.transpak-shop.de/luftpolstermaschinen
6 7

Füllen und Polstern
Papierpolster-Systeme
Papierpolsterstreifen können als Füll- und Polstermaterial eingesetzt werden.
FillPak TT
Einfach
Effizient
Ergonomische Lösung für das Befüllen von Kartons
Flexibel
Füllen
Umweltfreundlich
FillPak Papier-Füllsysteme erzeugen
größtmögliches Volumen des Papiers.
Daher sind sie ideal für hocheffizientes
und kostengünstiges Ausfüllen von
Hohlräumen.
Polstern
PadPak Papier-Polstersysteme bieten
ausgezeichnete Polstereigenschaften
zum Schutz empfindlicher, schwerer,
spitzer oder scharfkantiger Packgüter.
Mobil und flexibel in verschiedenen Packplatzumgebungen
einsetzbar
Standfuß mit Rollen und Tischklemme inklusive
1 Funktionsweise: Fußschalter
Leichte Handhabung durch vorperforiertes Papier (alle 18,6 cm)
Produktion des Füllmaterials direkt am Packplatz
Empfehlenswert ab ca. 1-2 Paletten Papier pro Jahr
Technische Daten
Abmessungen: 43 × 45 × 46 cm (L × B × H)
Gewicht: 8 kg (Kopf)
Geschwindigkeit: 1,4 m/s
Papier – für leichte und mittelschwere Produkte
Grammatur: 50 gr/m², 70 gr/m² (einlagig)
Lfm. pro Paket: 500, 360
Papierpaket-Breite: 38 cm
ø Paketgewicht: 9,5 kg, 9,6 kg
Durchschnittsertrag: 1,5 m³
Papiere sind auch in weiß oder
als Recyclingpapier für alle
FillPak-Systeme erhältlich.
FillPak TT
Best.-Nr. 87.90002
Geringe Stauchung des Rohmaterials
durch patentierte Herstellungsweise
der Papierpolster.
>> Kostenersparnis
Produktpositionierung der papierbasierenden Füll- und Polstersysteme
Obere
Hohlraumfüllung
Obere und seitliche
Hohlraumfüllung
Leichte Polsterung
Fixierung und
Trennung
Stabile Polsterung
Schwere Polsterung
FillPak M
FillPak TT
PadPak Jr.
PadPak CC
FillPak
PadPak LC
PadPak Coiler
PadPak Sr.
< 1 1 - 5 5 - 10 10 - 50 50 - 100 > 100
Anzahl der eingesetzten Papier-Paletten pro Jahr
AccuFill
PadPak Auto Coiler
AutoFill
FillPak TTC
Best.-Nr. 87.90013
FillPak TT Cutter
Ergonomische Lösung für das Befüllen von Kartons
Mit integrierter Schneidvorrichtung
Mobil und flexibel in verschiedenen Packplatzumgebungen
einsetzbar
Standfuß mit Rollen und Tischklemme inklusive
2 Funktionsweisen: Fußschalter, EDS (Electronic Delivery System)
Länge der Papierstränge manuell oder automatisch einstellbar
Produktion des Füllmaterials direkt am Packplatz
Empfehlenswert ab ca. 1-2 Paletten Papier pro Jahr
Technische Daten
Abmessungen: 43 × 45 × 46 cm (L × B × H)
Gewicht: 10 kg (Kopf)
Geschwindigkeit: 1,4 m/s
Papier – für leichte und mittelschwere Produkte
Grammatur: 50 gr/m², 70 gr/m² (einlagig)
Lfm. pro Paket: 500, 360
Papierpaket-Breite: 38 cm
ø Paketgewicht: 9,5 kg, 9,6 kg
Durchschnittsertrag: 1,5 m³
Anwendungsvideo
FillPak TT Cutter
Online-Shop: www.transpak-shop.de/papierpolstermaschinen
8 9

Füllen und Polstern
Füllen und Polstern
FillPak
PadPak Junior
Zentrales System zum hocheffizienten Ausfüllen von Hohlräumen
Das flexible Einstiegsmodell im Polsterbereich
Ideal für großes Verpackungsvolumen
2 Funktionsweisen: Fußschalter, EDS (Electronic Delivery System)
Zeitersparnis aufgrund des großen Magazins, da selten ein
Papierwechsel notwendig ist
Empfehlenswert ab ca. 7 Paletten Papier pro Jahr
Ideal für einen begrenzten Bedarf
Mobil und flexibel durch feststellbare Lenkrollen einsetzbar
Einfach manuell zu bedienen
Just-in-time-Produktion direkt am Packplatz
Empfehlenswert ab ca. 1-2 Paletten Papier pro Jahr
Technische Daten
Abmessungen: 90 × 97 × 235 cm (L × B × H)
Geschwindigkeit: 0,8 / 1,2 / 1,4 m/s
Gewicht: 176 kg
Technische Daten
Abmessungen: 80 × 78 × 154 cm (L × B × H)
Geschwindigkeit: 0,3 m/s
Gewicht: 47 kg
Papier
Grammatur: 50 gr/m² (einlagig)
Lfm. pro Paket: 500
Papierpaket-Breite: 76 cm
ø Paketgewicht: 19 kg
Durchschnittsertrag: 3 m³
Papiere sind auch in weiß oder
als Recyclingpapier für alle
FillPak-Systeme erhältlich.
FillPak
Best.-Nr. 87.90001
PadPak Junior
in Aktion
PadPak Junior
Best.-Nr. 87.90003
Papier
Grammatur: 70/70 gr/m² (zweilagig)
Lfm. pro Rolle: 160
Rollengewicht: 19 kg
Rollenbreite: 68 cm
„Inline-Messsystem“
AccuFill
PadPak CC
Die kompakte Lösung für zentrale oder dezentrale Packstationen
AccuFill
Best.-Nr. 87.90009
Eine Anlage, bestehend
aus Inline-Messsystem und FillPak
Inline-Messsystem, welches den Hohlraum in einem Versandkarton
erfasst und die Daten an die FillPak-Maschine weitergibt
FillPak liefert automatisch die entsprechende Menge an Papier,
sodass sich der Verpacker ausschließlich auf das Befüllen
konzentrieren kann
Ideal für ein hohes Volumen an Füllmaterial für das Befüllen
von unterschiedlichen Packgütern bzw. Kartonformaten
Detaillierte Management-Berichte möglich
Empfehlenswert ab ca. 35 Paletten Papier pro Jahr
Flexibel einsetzbar, da vertikale und horizontale Positionierung der
Maschine möglich
Ideal für kleinere und mittelgroße Kartons
3 Funktionen: Hand- und Fußschalter, EDS (Electronic Delivery
System), Automatik-Modus
Als Tischgerät oder mit Standfuß lieferbar
Empfehlenswert ab ca. 4 Paletten Papier pro Jahr
Technische Daten
Abmessungen: 51 × 81 × 55 cm (L × B × H)
Geschwindigkeit: 0,6 m/s
Gewicht: 50 kg
Technische Daten
Abmessungen: 90 × 97 × 235 cm (L × B × H)
Geschwindigkeit: 0,8 / 1,2 / 1,4 m/s
Gewicht: 176 kg
Papier
Grammatur: 50 gr/m² (einlagig)
Lfm. pro Paket: 500
Papierpaket-Breite: 76 cm
ø Paketgewicht: 19 kg
Durchschnittsertrag: 3 m³
Mess-Einheit
Abmessungen: 35 × 82 - 122 × 214 - 249 cm (L × B × H)
Gewicht: 100 kg
Papier
Grammatur: 50/50 gr/m² (zweilagig)
Lfm. pro Rolle: 225
Rollengewicht: 8 kg
Rollenbreite: 38 cm
Grammatur: 70/50 gr/m² (zweilagig)
Lfm. pro Rolle: 180
Rollengewicht: 8 kg
Rollenbreite: 38 cm
Grammatur: 70 gr/m² (einlagig)
Lfm. pro Rolle: 360
Rollengewicht: 9,6 kg
Rollenbreite: 38 cm, Leporellofaltung
Perforation: alle 18,6 cm
PadPak CC
Best.-Nr. 87.90006
E-Mail: info@transpak.de · Internet: www.transpak.de
Online-Shop: www.transpak-shop.de/papierpolstermaschinen
10 11

Füllen und Polstern
PadPak LC
Best.-Nr. 87.90005
Anwendung der
PadPak LC
PadPak Senior
Vielseitig einsetzbares Polstersystem
für optimalen Produktschutz
Vollautomatisch für verschiedene Papiersorten geeignet
Mehrlagiges Papier von der Rolle für eine stabile Polsterung
In die Verpackungsumgebung integrierbar oder zentral nutzbar
4 Funktionen: Hand- und Fußschalter, EDS (Electronic Delivery
System), Keypad-Modus, Automatik-Modus
Empfehlenswert ab ca. 7 Paletten Papier pro Jahr
PadPak LC
Die Hochgeschwindigkeitslösung für
Polsterung und Hohlraumausfüllung
Schnellstes Papierpolstersystem auf dem Markt
Einlagiges, leporello-gefaltetes Papier für eine schnelle Verarbeitung
und geringe Rüstzeit
Mit automatischem Papiereinzug
Mobil und stationär durch feststellbare Lenkrollen einsetzbar
5 Funktionen: Hand- und Fußschalter, EDS (Electronic Delivery
System), Keypad-Modus, Automatik-Modus, Rezept-Modus
Über ein integriertes Display ist Menge und Polsterlänge steuerbar
Ergonomisches Arbeiten, da Höhe und Neigungswinkel des
Maschinenkopfes einstellbar
Empfehlenswert ab ca. 4 Paletten Papier pro Jahr
Technische Daten
Abmessungen horizontal: 83 × 110 × 127 - 166 cm (L × B × H)
Abmessungen vertikal: 83 × 76 × 149 - 188 cm (L × B × H)
Geschwindigkeit: 1,2 m/s
Gewicht: 100 kg
Papier
Grammatur: 70 gr/m² (einlagig) 90 gr/m² (einlagig)
Lfm. pro Paket: 360 300
Papierpaket-Breite: 76 cm
76 cm
ø Paketgewicht: 19,2 kg 20,6 kg
Anwendungsvideo
der PadPak Senior
Schaumpolster-Systeme
Schaumpolster schmiegen sich an das Packgut an und sind somit für
unterschiedliche Produkte einsetzbar – insbesondere für zerbrechliche,
empfindliche und hochpreisige Produkte.
Hoher Produktschutz
Flexibel einsetzbar
Reduzierung von Rüstzeiten
Geringes Eigengewicht und Frachtvolumen
Geringer Lagerplatz
Schnelles Handling
Sauber und staubfrei
SpeedyPacker Insight System
Premium-Produkt als Tisch- oder Standmodell
Beutelgröße variabel, da nicht vorperforiert
Schaumfüllgrad manuell einstellbar
Zusammenhängende Beutelketten können vorproduziert werden
Antistatische Folien nutzbar
Technische Daten
Abmessungen: 100 × 130 × 200 - 265 cm (T × B × H)
Gewicht: 170 kg
ITT (Instapacker Tabletop System)
Allround-Maschine für Produktschutz auf Knopfdruck
Beutelgröße: 60 cm lang / 47 cm hoch
10 unterschiedliche Füllgrade
Einfach zu bedienen
Anwenderfreundlich, geeignet für den Mehr-Schichtbetrieb
Technische Daten
Abmessungen: 50 x 50 x 70 cm (T × B × H)
Gewicht: 27 kg
Technische Daten
Abmessungen horizontal: 94 × 176 × 110 - 163 cm (L × B × H)
Abmessungen vertikal: 94 × 100 × 193 - 225 cm (L × B × H)
Geschwindigkeit: 0,4 m/s
Papier
Grammatur:
50/50 gr/m² (zweilagig)
50/70 gr/m² (zweilagig)
70/70 gr/m² (zweilagig)
50/50/50 gr/m² (dreilagig)
50/70/50 gr/m² (dreilagig)
Ecoline 70/75 gr/m² (zweilagig)
Rollenlänge: unterschiedlich, auf Anfrage
Rollengewicht: unterschiedlich, auf Anfrage
Rollenbreite: 76 cm
Auch mit Coiler erhältlich!
Zur automatischen Herstellung
von Papier-Schnecken.
PadPak Senior
Best.-Nr. 87.90004
SpeedyPacker
Insight System
Best.-Nr. 87.90027
ITT
Best.-Nr. 87.90030
Online-Shop: www.transpak-shop.de/papierpolstermaschinen
Online-Shop: www.transpak-shop.de/schaumpolstermaschinen
12 13

Verschließen und Umreifen
Verschließen und Umreifen –
variable Lösungen für Ihre Anforderungen
TransPak bietet verschiedene Möglichkeiten zum Verschließen und Umreifen von Paketen sowie
Umkartons. Sichern Sie Ihre Ladung mithilfe von Packband, Kartonhefter und/oder Umreifungsband.
Kartonverschluss mit Packband
Packbänder sind in verschiedenen Ausführungen erhältlich
– auch bedruckt. Ideal für Kartonverschließmaschinen
geeignet sind Großrollen aus PP-Packband mit lösungsmittelfreiem
Hotmelt-Kleber.
Kartonverschließmaschine TP S8
Ideales Verschlusssystem für gleichbleibende Kartonformate
Manuelle Einstellung für Kartons mit unterschiedlichen
Abmessungen
Einfach zu bedienen mit seitlichen Antriebsbändern
Karton wird oben und unten durch Klebeband verschlossen
Für 50 mm und 75 mm Klebebänder geeignet
Technische Daten
Breite Klebeband: 50 / 75 mm
Mind. Kartonabmessung: 150 × 120 - 150 × 120 mm (L × B × H)
Max. Kartonabmessung: ∞ × 500 × 500 mm (L × B × H)
Maschinenabmessung: 130 × 80 × 1.100 mm (L × B × H)
Kartonverschluss mit Heftklammern
Heftklammern umfassen alle Lagen des Kartons, wodurch
dieser erheblich stabilisiert wird. Außerdem ist der
Verschluss gehefteter Kartons u.a. umweltfreundlich
und witterungsbeständig.
Ladungssicherung mit Umreifungsband
Kartonverschließmaschine TP S8
Best.-Nr. 87.81008
Kartonverschließmaschine
TP SR 4 und TP SR 46
In 2 Ausführungen für 50 mm oder 75 mm breites Klebeband
2
Kartonverschließmaschine TP SR 4
Best.-Nr. 87.81011
Kartonverschließmaschine TP SR 46
Best.-Nr. 87.81009
Mithilfe von Umreifungsband fixieren Sie Ihre Verpackungen
und gewährleisten einen sicheren Transport. Wir empfehlen
den Verschluss des Umreifungsbandes mit einer Umreifungsmaschine
oder einem Akku-Umreifungsgerät.
Mit pneumatischer Formateinstellung und somit für unterschiedliche
Kartonformate einsetzbar
Karton wird oben und unten durch Klebeband verschlossen
Funktionsweise
- Durch zwei Führungsschienen am Maschineneinlauf wird der
Karton automatisch zentriert
- Der obere Schlitten fährt auf die Höhe des Kartons und stellt sich
automatisch auf das jeweilige Kartonformat ein
1
3
1 Antriebsbänder 50, 75 mm, Geschwindigkeit: 20 m/min
2 Not-Stop-Schalter
3 Regler, um die Geschwindigkeit der Klebebandrolle zu steuern
4 Teleskopierbare Füße, somit höhenverstellbar
4
4
Technische Daten TP SR 4 TP SR 46
Breite Klebeband: 50 mm 75 mm
Mind. Kartonabmessung: 150 × 140 × 110 mm (L × B × H) 150 × 170 × 130 mm (L × B × H)
Max. Kartonabmessung: ∞ × 500 × 500 mm (L × B × H) ∞ × 650 × 750 mm (L × B × H)
Maschinenabmessung: 1.390 × 740 × 1.275 - 2.025 mm (L × B × H) 1.390 x 940 x 1.275 - 2.025 mm (L × B × H)
Arbeitshöhe: von 480 - 800 mm stufenlos einstellbar von 480 - 800 mm stufenlos einstellbar
Hier finden Sie
ein Produktvideo
Online-Shop: www.transpak-shop.de/verschliessmaschinen
14 15

Verschließen und Umreifen
Verschließen und Umreifen
Akku-Kartonverschlusshefter
TP 3519 und TP 3522
Umreifungsmaschine TP 545
Für unterschiedlich große Packstücke geeignet
Akku-Kartonverschlusshefter TP 3519 inkl. Ladegerät und 2 Akkus
Best.-Nr. 90.70223 (für Klammern in 15 und 18 mm Breite)
Akku-Kartonverschlusshefter TP 3522 inkl. Ladegerät und 2 Akkus
Best.-Nr. 90.70224 (für Klammern in 18 und 22 mm Breite)
Für den mobilen und sicheren Verschluss
von 1- oder 2-welligen Kartonagen
Heftklammern umfassen beim Verschließen alle Kartonlagen
Für unterschiedliche Kartonarten nutzbar
Heftklammern in 15 und 18 mm bzw. 18 und 22 mm Breite
Gleitfähige Grundplatte für schnelleres Heften
Akkuladung in 45 min.
Technische Daten
Abmessungen: 343 × 114 × 203 mm (L × B × H)
Gewicht: 2,81 kg (ohne Akku)
Schuß pro Akkuladung: 800
So arbeitet der Akku-
Kartonverschlusshefter
Ideal für das Umreifen kleinerer und mittlerer Packstücke
Für PP-Umreifungsband geeignet
Elektronische Bandspannungsverstellung (auch mit mechanischer
Ausführung erhältlich)
Einfache Bedienung ohne Kraftaufwand
Durch feststellbare Lenkrollen mobil einsetzbar
Technische Daten
Abmessungen: 850 × 560 × 780 – 950 mm (L × B × H)
Bandbreiten / Banddicke (in mm): 5, 8, 10, 12 / 0,65
Kerndurchmesser: 280 mm
Bandspannung (in N): 100 - 600
Gewicht: 70 kg
Weitere Umreifungsmaschinen auf
Anfrage. Sprechen Sie uns an!
Umreifungsmaschine TP 545
Best.-Nr. 90.70084
Akku-Umreifungsgerät BXT 2
Für schnelles und ortsungebundenes Umreifen
Manuelles, automatisches oder vollautomatisches Spannen,
Verschweißen und Abschneiden auf Knopfdruck
Für Bandbreiten von 9 - 16 mm (PP/PET)
Langlebige und robuste Bosch-Lithium-Ionen-Akkus ohne Schwermetalle
Akku-Ladung in 30 Minuten
Spannkraft bis 2.500 N
Umreifungsmaschine TP 601d
Technische Daten
Abmessungen: 334 × 138 × 148 cm (L × B × H)
Gewicht: 3,97 kg (inkl. Akku)
Umreifungen pro Akkuladung: 200 - 400
Akku-Umreifungsgerät BXT 2
inkl. Ladegerät und Akku
Best.-Nr. 96.00101
Ideal für ähnlich große Packstücke
Robuste und ergonomische Rahmenumreifungsmaschine
Für PP-Umreifungsband geeignet
Einfache Bedienung ohne Kraftaufwand
Durch feststellbare Lenkrollen mobil einsetzbar
Video zum BXT2
und Abrollwagen
Abrollwagen Palstrap Comfort
Mit integrierter Palstrap-Vorrichtung
Technische Daten
Bandbreiten / Banddicke (in mm): 10 - 13 / 0,6 - 0,9
Bandspannung (in N): 100 - 700
Kerndurchmesser: 280 mm
Geeignet für PP- und PET-Bänder mit Packenwicklung und
Kerndurchmesser 406 mm
Schnell und einfach zu bedienen
Mit Ablagefach für z.B. Akku-Umreifungsgerät, Werkzeuge und
Zubehör
Anwendung:
Die in der Führungsschiene integrierte Lanze wird mit dem
Umreifungsband durch Verschieben des Handknaufes unter der
Palette einfach nach vorne oder nach hinten geschoben
Weitere Rahmengrößen auf Anfrage.
Palstrap Comfort
Best.-Nr. 90.00835
Wir beraten Sie gerne zu Umreifungsbändern.
Sprechen Sie uns an!
Umreifungsmaschine TP 601d
mit Rahmen: 850 x 600 (B x H) mit Rahmen: 850 x 800 (B x H) mit Rahmen: 1.050 x 800 (B x H)
Best.-Nr. 90.01311 Best.-Nr. 90.01312 Best.-Nr. 90.00313
Zum Anwendungsvideo
Online-Shop: www.transpak-shop.de/handgeraete
Online-Shop: www.transpak-shop.de/umreifungsmaschinen
16 17

Stretchen
Stretchwickeln – die vielseitige
und zuverlässige
Paletten- und Warensicherung
Zur Sicherung und Fixierung Ihres Packgutes auf Paletten umwickeln
Sie diese mit Stretchfolie. Zur Verarbeitung mit Stretchwickelautomaten
empfehlen wir Maschinenstretchfolie.
Die für Sie richtige Kombination ist abhängig von Ihren individuellen
Anforderungen. Daher beraten wir Sie bezüglich der
Auswahl von Automaten sowie der dazugehörigen Folie gerne
direkt bei Ihnen vor Ort.
Stretchwickler TP 10
Einstiegsmaschine für geringen Bedarf
Einfaches Hochwickeln im Kreuzwickelprogramm
Drehtellergeschwindigkeit regelbar
Technische Daten
Max. Palettengewicht: 1.200 kg
Max. Palettenhöhe: 2.100 mm
Optionen
Auffahrrampe
Fotozelle für Schwarzerkennung
Bodeneinlassrahmen
Hufeisen-Drehteller
Stretchwickler TP 20
Häufig eingesetzter Allround-Wickler
Neben dem Kreuzwickelprogramm ist auch einfaches Hochwickeln
möglich
Drehtellergeschwindigkeit regelbar
Schlittengeschwindigkeit regelbar
Kopf- und Fußwicklung getrennt regelbar
Technische Daten
Max. Palettengewicht: 2.000 kg
Max. Palettenhöhe: 2.100 / 2.400 mm
Optionen
Auffahrrampe
Fotozelle für Schwarzerkennung
Bodeneinlassrahmen
Hufeisen-Drehteller
Erzielen Sie Kosteneinsparungen durch die
richtige Auswahl der Maschinenstretchfolie.
Sprechen Sie uns an!
Stretchwickler TP 10
Best.-Nr. 90.01010
Stretchwickler TP 20
Best.-Nr. 90.01020
Stretchwickelroboter
TP WR 50 und TP WR 100
Ideal für übergroße und unförmige Paletten
Selbstfahrender Roboter
Integrierter Sicherheitsrammschutz
Mit höhenverstellbarem Abtastrad
Optional: Fotozelle für Schwarzerkennung
Stretchwickler TP 40
Speicherung der programmierten Wickelprogramme möglich
Ausgestattet mit 4 Wickelprogrammen
Neben dem Kreuzwickelprogramm ist auch einfaches
Hochwickeln möglich
Mit Deckblattoption
Drehtellergeschwindigkeit sowie Hub- und
Senkgeschwindigkeit regelbar
Technische Daten TP WR 50 TP WR 100
Max. Palettengewicht: ∞ kg ∞ kg
Max. Palettenhöhe: 2.100 mm 2.100 / 2.500 / 2.800 mm
Wickelprogramm: 1 4
Horizontalwickler siehe S. 24
Technische Daten
Max. Palettengewicht: 2.000 kg
Max. Palettenhöhe: 2.100 / 2.600 / 3.000 mm
Optionen
Auffahrrampe
Fotozelle für Schwarzerkennung
Bodeneinlassrahmen
Wiegesystem für 1.650 mm
Antistatikbürsten
Hufeisen-Drehteller
So stretchen Sie richtig!
TP WR 50
Best.-Nr. 90.01890
TP WR 100
Best.-Nr. 90.01900
Stretchwickler TP 40
Best.-Nr. 90.01032
Hufeisen-Drehteller für TP 10,
TP 20 und TP 40 – dadurch ist
keine Auffahrrampe notwendig
E-Mail: info@transpak.de · Internet: www.transpak.de
Online-Shop: www.transpak-shop.de/stretchwickler
18 19

Aufrichten
Erweiterungen, Zubehör und Sonstiges
Erweiterungen, Zubehör
und Sonstiges
Jede Verpackungsumgebung ist individuell – daher haben Packstraßen
häufig unterschiedliche Elemente.
Auf den folgenden Seiten finden Sie gängige Zubehörartikel und
Erweiterungsmöglichkeiten für Ihre Verpackungslinie.
Sprechen Sie uns an – gerne finden wir für Sie wirtschaftliche
und effiziente Ergänzungen für Ihre Packstraße.
Tischwaage TP TW
Beliebig in die Verpackungslinie zu integrieren
Wiegeplattform 600 × 600 mm - mit leichtläufigen PVC-Tragerollen
(kugelgelagert)
Digitales Anzeigegerät mit höhenverstellbarer Halterung
Angebautes Schnittstellenkabel
Wiegefähigkeit bis 150 kg
Tischwaage TP TW
Best.-Nr. 87.85100
Packtisch-Systeme
Rollen- und Röllchenbahnen
Stabile und flexible Ausführungen für Ihren individuellen Bedarf
Durch leichtgängige Rollen lässt sich der Karton einfach innerhalb
der Packstraße transportieren
Für variable Arbeitshöhen
Mit vielfältigen Optionen
Für ergonomisches und wirtschaftliches Arbeiten
Modular erweiterbar
Flexibel in Packstraßen integrierbar
Pulverbeschichtete Metallteile
Individuelle Umbaumaßnahmen möglich
1 Grundtisch
2 HR-Anbauprofil lang
3 Fachteiler
4 Arbeitsplatzbeleuchtungen
5 Anbau-Schneidvorrichtung
6 Lochrückwände
7 TFT-Gelenkarm
8 Doppelschublade
9 Auszugsböden
10 Ablageböden
11 Anschlagkanten
Ausziehbare Standard-Rollenbahn
Best.-Nr. 87.85003
3
2
4
7
11
5
10
Ausziehbare Metall-Rollenbahn
Best.-Nr. 87.85002
Kurve mit freien Röllchen
Best.-Nr. 87.85020
Rollenbahn mit niedrigem Profil
Best.-Nr. 87.85022
6
9
1
8
Ausziehbare Standard-Röllchenbahn
Best.-Nr. 87.85001
Ausziehbare Kunststoff-Röllchenbahn
Best.-Nr. 87.85000
Angetriebener Teppich
Best.-Nr. 87.85021
Packtisch-Systeme
Best.-Nr. 90.03000
Online-Shop: www.transpak-shop.de/rollenbahnen
Online-Shop: www.transpak-shop.de/packtisch
20 21

Erweiterungen, Zubehör und Sonstiges
Erweiterungen, Zubehör und Sonstiges
Haubenschrumpfmaschine TP E 100
Für alle gängigen Produkte geeignet
Produkte werden in Folie eingeschweißt und geschrumpft
Funktionsweise:
- Halbschlauchschrumpffolie liegt mit Öffnung nach vorne, der
Anfang der Folie wird nach dem Einlegen einer neuen Rolle
abgeschweißt
- Produkt wird in die Folie gelegt und zusammen mit der Folie in die
Schrumpfkammer gezogen
- Deckel wird geschlossen, die überstehende Folie wird mittels eines
Heizdrahtes abgetrennt und verschweißt
- Folie schrumpft und legt sich eng an das Produkt
- Während des ca. 10 Sekunden andauernden Schrumpfvorgangs,
kann der Verpacker das nächste Produkt schon in die nächste Folie
einlegen
Technische Daten
Schweißrahmen: 540 × 390 mm
Maximaler Umfang der Rolle: Ø 250 × 600 mm
Leistung: 0 - 300 p/h
Schrumpfpistole Ripack® 3000
Best.-Nr. 90.61050
Gasflaschenwagen
Best.-Nr. 90.00498
Schrumpfpistole Ripack® 3000
Ideales Gerät zum schnellen und mobilen Schrumpfen
Gehäuse aus Aluminiumdruckguss und Brennerkopf aus rostfreiem
Stahl
Ein patentiertes System garantiert einen „kalten Brennerkopf“
der Pistole und beugt Verbrennungen vor
Ergonomischer Griff für einfaches Handling
Brennerkopf um 360° drehbar
Inkl. eingebautem Reservezünder
Gasflaschenwagen
- Gewährleistung der Betriebssicherheit von Ripack®
Schrumpfpistolen
- Mit Galgen für Schlauch und Halterung für Schrumpfpistole
Technische Daten
Einstellbare Leistung: 45 bis 76 KW
Druck: 1,5 - 3,5 bar
Länge / Höhe: 375 / 262 mm
Gewicht: 1.220 g
Geräuschpegel:

Erweiterungen, Zubehör und Sonstiges
Erweiterungen, Zubehör und Sonstiges
twistpac-Verpackungssystem
Ballenpresse V-Press 825
Automatisch verpacken
Umwickeln Sie Ihr Packgut auf einem Wellpapp-Tray mit Folie.
Mit twistpac erwartet Sie ein lukratives Gesamtpaket, bestehend aus
kompetenter Beratung, intensiver Betreuung und umfangreichen
Serviceleistungen.
Mit twistpac erzielen Sie eine Kostenersparnis bezüglich
folgender Aspekte:
Handlingzeiten
Bruchreduzierung
Materialbereitstellung
Lagerhaltung
Typ-Teilenummerreduzierung
Werkzeugkosten
Reduzierung der Bestellvorgänge
Kapitalkostenreduzierung
Transportkosten
Entsorgung
Kundenakzeptanz
Marketingwirksamkeit
Verpackungsmaterial
Lohnkosten
Investitionskosten
Finanzierung über Verbrauchsmaterial
Für den durchschnittlichen Bedarf
Sparsam und leise
Geringe Aufstellhöhe und -fläche
Wählbare Programme für Kartonage und Folie
Lange Lebensdauer durch innovatives Steuerungskonzept
Umreifung des Ballens mit Polyesterband
Ausstattungsvarianten
- plus: Füllklappe mit Handrad-Türverschluss
- plus pro: Schiebetüre mit Handrad-Türverschluss
Technische Daten
Einfüllöffnung (plus): 1.195 × 530 mm (B × H)
Einfüllöffnung (plus pro): 1.195 × 530 mm (B × H)
Ballengewicht: bis 280 kg
Max. Ballengröße: 1.200 × 780 × max. 700 mm (L × B × H)
Stundenleistung in Ballen: 2 - 5
Maschinenabmessung (plus): 1.700 x 1.046 x 2.370 mm (B × T × H)
Maschinenabmessung (plus pro): 1.700 x 1.248 x 2.370 mm (B × T × H)
Maschinengewicht (plus): 1.063 kg
Maschinengewicht (plus pro): 1.210 kg
Wir bieten attraktive Kaufkonzepte
wie z.B. Leasing- oder Mietkauf
und holen Ihr Altpapier bzw. Ihre
Altfolie ggf. auch kostenlos ab.
Nehmen Sie unseren Service
in Anspruch!
Ballenpresse V-Press 825 plus
Best.-Nr. 90.01502
Ballenpresse V-Press 825 plus pro
Best.-Nr. 90.01503
Funktionsweise
Unterschiedlichste Packgüter werden auf einem Tray aus Wellpappe
automatisch mit Folie umwickelt. Nach dem sehr schnellen Wickelprozess
kann das Packgut sicher geschützt im passenden Karton
versendet werden.
twistpac-Verpackungssystem
Best.-Nr. 90.01600
Dieses System benötigt eine ausführliche
Kosten-/Nutzenanalyse. Sprechen Sie uns an.
Ballenpresse V-Press 860
Für hohen Bedarf und direkte Entsorgung
Erzeugt vermarktungsfähige Ballen
Auch für stark expansive Materialien geeignet
Besonders energieeffizient und leise
Wählbare Programme für Kartonage und Folie
Lange Lebensdauer durch innovatives Steuerungskonzept
Spezielle Rückhaltekrallen optimieren die Verdichtung des
Pressmaterials und reduzieren die Zahl der Befüllvorgänge
Umreifung des Ballens mit Draht
Ausstattungsvarianten
- eco: Doppeltür mit Handrad-Türverschluss
- plus: Schiebetür mit Handrad-Türverschluss
- max: Schiebetür mit hydraulischem Türverschluss
Potenziale nutzen
Zur Herstellung von twistpac stehen unterschiedliche Anlagenkonzepte
für unterschiedliche Verpackungsanforderungen zur Verfügung.
Egal ob es sich dabei um große Serienproduktionen oder stetig wechselnde
Packgüter handelt. Es werden automatische Wickelanlagen
zur vollen Integration in Verpackungslinien sowie für den dezentralen
Versand angeboten.
Mit twistpac lassen sich lange und schwere Produkte ebenso schnell
und sicher verpacken, wie kleine und leichte Güter. Egal ob für große
Serienproduktionen oder chaotisch wechselnde Packgüter.
Ballenpresse in
Anwendung
Ballenpresse V-Press 860 eco
Best.-Nr. 90.01504
Ballenpresse V-Press 860 plus
Best.-Nr. 90.01505
Ballenpresse V-Press 860 max
Best.-Nr. 90.01506
Technische Daten
Einfüllöffnung: 1.195 × 650 mm (B × H)
Ballengewicht: bis 480 kg
Max. Ballengröße: 1.200 × 780 × max. 1.200 mm (L × B × H)
Stundenleistung in Ballen: 1 - 2
Maschinenabmessung (eco): 1.797 × 1.070 × 3.985 mm (B × T × H)
Maschinenabmessung (plus, max): 1.797 × 1.247 × 2.985 mm (B × T × H)
Maschinengewicht (eco): 1.889 kg
Maschinengewicht (plus): 2.010 kg
Maschinengewicht (plus, max): 2.083 kg
E-Mail: info@transpak.de · Internet: www.transpak.de
Online-Shop: www.transpak-shop.de/ballenpressen
24 25

TransPak – Ihr Systemanbieter
Neben einem breiten Sortiment an Verpackungsmaschinen liefern wir von TransPak sowohl
standardisierte, als auch kundenindividuell entwickelte Verpackungslösungen.
Als flexibler und zuverlässiger Partner betreuen wir Sie zudem ganzheitlich im Verpackungsmanagement.
Wir verstehen uns als Dienstleister, der gemeinsam mit Ihnen innovative
Lösungen erarbeitet. Durch die langjährige Erfahrung am Markt verfügen unsere Mitarbeiter
über umfassende Markt- und Branchenkenntnisse.
1 Persönliche Beratung
Persönliche Beratung
Unsere Verpackungsberater stehen Ihnen durch unsere dezentrale Organisation deutschlandweit zur Verfügung.
Wir analysieren gemeinsam mit Ihnen Ihre Versand- und Verpackungsprozesse und erarbeiten eine für Sie wirtschaftliche
Lösung.
Individuelle Verpackungsentwicklung
Es ist uns wichtig, eine Lösung zu finden, die zu mehr Effizienz und zu einer höheren Wirtschaftlichkeit Ihres
Verpackungs- und/oder Versandprozesses beiträgt. Dies können Wellpapp-Lösungen, Membran- oder Schaumverpackungen
sein – gerne auch bedruckt.
5 Schulungen
Kunde
Sie stehen im Mittelpunkt.
Unsere Leistungen sind
auf Ihre Anforderungen
abgestimmt.
2 Individuelle
Verpackungsentwicklung
E-Procurement
Zur Optimierung Ihres Verpackungsmanagements bieten wir entsprechende IT-Lösungen für ein schnelles und
komfortables digitales Bestellwesen. Sprechen Sie uns an für weitere Informationen.
Logistikdienstleistung
Mit unserer unabhängigen und leistungsstarken Logistik lagern wir auf Wunsch auch kundenindividuelle Artikel
ein und liefern schnell und zuverlässig mit unseren eigenen LKW aus – gerne auch Just-in-Time oder per Expresslieferung.
3 E-Procurement
Schulungen
Wir vermitteln Ihnen und/oder Ihren Mitarbeitern aus Einkauf, Logistik und Produktion wichtige und relevante
Informationen rund um das Thema Verpackungsmittel.
4 Logistikdienstleistung
E-Mail: info@transpak.de · Internet: www.transpak.de
26 27

Zahlen und Fakten zur TransPak-Gruppe
Seit 1975 am Markt
Ca. 320 Mitarbeiter – davon 40 im Außendienst
18 Standorte mit 12 eigenen Lägern
Über 40.000 Palettenstellplätze
Über 40 eigene LKW
Mehr als 25.000 Kunden aus Industrie, Handel, Dienstleistung und Gewerbe
TransPak-Gruppe · E-Mail: info@transpak.de · Internet: www.transpak.de · Online-Shop: www.transpak-shop.de · Hotline: 0800 / 210 0 210
