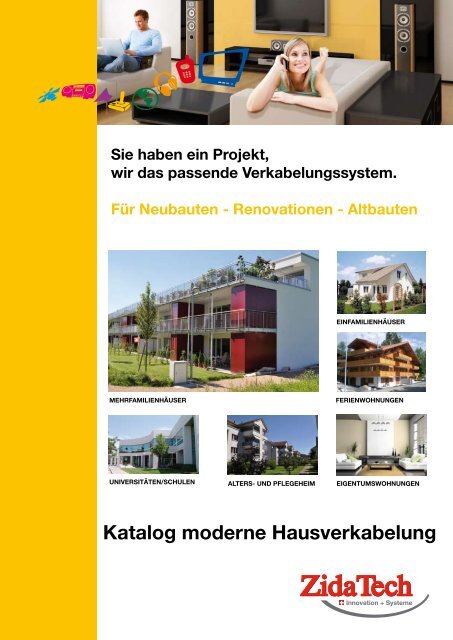

Univers MCS - ZidaTech AG

Sie haben ein Projekt,
wir das passende Verkabelungssystem.
Für Neubauten - Renovationen - Altbauten
MEHRFAMILIENHÄUSER
UNIVERSITÄTEN/SCHULEN
EINFAMILIENHÄUSER
FERIENWOHNUNGEN
ALTERS- UND PFLEGEHEIM EIGENTUMSWOHNUNGEN
Katalog moderne Hausverkabelung

2
ppa Karin Holliger
Leitung Innendienst
Es freut mich ganz besonders,
Ihnen mit dem neuen Katalog,
eine Zusammenfassung der
entwickelten Systemen, für den
Wohnungsmarkt zu präsentieren.
Die 4 verschiedenen Kataloge
RenoWay, HomeWayPlus, FTTH
OTO und die Neuheiten UniversMCS
sind somit in einem
Katalog vereint. Die beliebten
Schemen der Anschlussverteiler
und des UniversMCS Systems
sind nun auch integriert. Der
Katalog kann täglich sinnvoll
genutzt werden.
Durch die Homologationen bei
den grössten Netzbetreibern
in der Schweiz sind für Sie die
Systeme noch breiter im Markt
verankert. Die aufgebauten Wiederverkäufer
helfen Ihnen im Tagesgeschäft
und bei Projekten.
Dank Ihnen besteht das Familienunternehmen
ZidaTech AG
bereits seit 25 Jahren.
Wir freuen uns, Sie Tag für Tag
bedienen zu können.
UniversMCS ®
UniversMCS Modular und Cat.6, die flexibel aufgebaute
Multimediaverkabelung für:
- Telefonie - UKV - Cat.5/6 - CATV - SAT - Audio
- Von Swisscom, upc cablecom und weiteren Netzbetreibern
empfohlen bis zu 1000 MHz
Mit UniversMCS bringt ZidaTech eine Verkabelungslösung auf den
Markt, die nach den neusten Richtlinien der Swisscom und den
Netzbetreibern entstanden ist. Es ist die logische Weiterentwicklung
von HomeWayPlus, mit dem es sich im Alltag einfach und
bequem kombinieren lässt, mit dem Vorteil, dass es in mehr Situationen
und einer grösseren Zahl von Projekten eigesetzt werden
kann. UniversMCS ist in zwei Varianten lieferbar: UniversMCS Modular
und UniversMCS Cat.6.
Der Einsatz von UniversMCS Modular lohnt sich vorallem in der
Sanierung von Altbauten, denn dort gibt es Verkabelungen, die
dem modernen Standard noch nicht entsprechen.
UniversMCS Cat.6 eignet sich für den Einsatz im gehobenen Wohnungsbau,
Einfamilienhäusern sowie im Zweckbau wie Spitälern,
Alters- und Pflegeheimen und Hotels.
UniversMCS bietet schon heute den Zusammenhang zu Fiber to
the Home. Diese Möglichkeit wird sich morgen auszahlen. In der
Schweiz sind 3,4 Miliionen Haushalte mit CATV und SAT Anlagen
ausgerüstet. Auf deren Bedürfnisse ist das neue System ebenfalls
ausgerichtet, weil die Infrastruktur der Verkabelungen den Anforderungen
von heute und morgen Rechnung trägt. Deshalb hat Zida-
Tech auch an der Koaxialverkabelung festgehalten.
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

RenoWay
RenoWay für Standard Verkabelung in
Renovationen, Altbauten und Neubauten:
- Telefonie - UKV Cat.5 - CATV - SAT - Audio
- Von Swisscom, upc cablecom und weiteren
Netzbetreibern empfohlen bis 1000 Mhz
Als Ergänzung zum bestehenden System wurden
im Jahr 2008 die RenoWay Dosen und Kleinverteiler
entwickelt. Das Sortiment ist für das sensitive Preissegment
von konventionellen Neubauten, Renovationen
und Umbauten ausgelegt. Dabei wurde besonders
darauf geachtet, dass die Anschlusszeiten sehr
kurz sind und mit wenigen Teilen die verschiedensten
Bauformen abgedeckt werden können. Somit können
Elektroinstallateure mit wenigen Lagerteilen arbeiten
und erst noch Zeit bei der Montage sparen.
Für das Dosen Design, das Atmosphäre schafft und
die Kommunikationstechnik in die moderne Umgebung
verschmelzen lässt, arbeitet ZidaTech eng mit
den renommierten Herstellern Feller, Hager, ABB und
Legrand zusammen und koordiniert so die besten
Farben und Materialien.
FTTH
FTTH, Fiber to the Home Lichtwellenverkabelungen
für den Wohnbereich:
- In Kombination mit RenoWay oder UniversMCS
- Swisscom homologiert und nach Bakom Richtlinien
Die weit verbreiteten Systeme von ZidaTech lassen
sich ideal auch mit den entwickelten LWL Konzepten
Fibre to the Home kombinieren. Wie sich eine
zukunftsorientierte Hausverkabelung in ein 1961 gebautes
Mehrfamilienhaus integrieren lässt, zeigt das
folgende Beispiel: Die damalige Rediffusion hatte ursprünglich
über ein Kupfer- und ein Koaxkabel jede
Wohneinheit für Telefon und Radio/TV erschlossen.
Mit einem vorkonfektionierten Kabel wurde dann
2010 nach dem Bakom Modell FTTH realisiert. Dem
Mieter ist somit freigestellt, welche Dienste er von
den verschiedenen Providern in Anspruch nehmen
will.
Für die wohnungsinterne Verteilung kann wiederum
das HomeWayPlus oder UniversMCS System eingesetzt
werden. Dadurch ist ein Wechsel auf neue und
bestehende Dienste, wie zum Beispiel IP TV oder
CATV problemlos möglich.
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
3

4
Neuheiten
� Das herstellerunabhängige Dosensortiment
� Lochblechmontage
nach Mass
Die Lochbleche in den Verteilern werden nach
besprochenem Layout in der ZidaTech montiert
und verdrahtet.
Mittels eigenen CNC Maschinen deckt ZidaTech die Designs
und Farben der Hersteller wie Feller, Hager, ABB und Legrand
ab.
Dank den kurzen Reaktionszeiten schliessen Sie Ihre Bauten
rechtzeitig ab und müssen auf keine Sonderlösungen verzichten.
�
Neuheiten
Siehe Seite 98 Design & Farbschlüssel
� Produkte nach
Wohneinheiten geliefert
Die gelieferten Materialien werden pro Wohnungseinheit
fein säuberlich sortiert. Das mühsame Zusammesuchen
der einzelnen Produkte auf der Baustelle
entfällt.
� Sie sparen Zeit und Geld auf der Baustelle
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

� Projektbetreuung von A bis Z
Wir begleiten Sie vollumfänglich bei Ihren Projekten von der Produktdefinierung, über die Berechnung
der CATV und SAT Varianten, bis hin zu der Installationsbetreuung vor Ort.
� Dienstleistungen vor Ort
Mario Flury
Technischer Service
•
•
•
•
Neuheiten
Sternpunkt
Verrohrung
FTTH Varianten
Ausbaustandard
Hausübergabepunkt
Übertragungsvarianten
Installationstechnologien
CATV und SAT Berechnungen
Planungsbegleitung
bei Multimedia- und Standardverkabelungen
Begleitung bei Erstinstallationen
Instruktion der Monteure der diversen Schema Varianten
Störungssuche CATV/SAT
Störungssuche Tel, LAN
• Schulung der Monteure von UniversMCS
Dosen. und
dem EasyKlick Stecker
In unserem Kundencenter unter 062 216 85 82
erhalten Sie telefonischen Support.
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
5
Neuheiten

6
Neuheiten
� EasyKlick Modul Cat.6
� Komfort Werkzeug EasyKlick
Neuheiten
- Zeitsparende Montage
- Lieferbar in Cat.6
- Varianten STP und UTP
- Excellente Werte, optimiert für den Wohnungsbau
bei kurzen Längen
EasyKlick - 2 Teile garantieren einfachste und schnellste Montage
Art-Nr. 100.016.100 und 100.016.105
Ab sofort ist das neue Komfort Werkzeug
für die EasyKlick RJ45 Module
ab Lager verfügbar. Das Werkzeug ist
ideal für geschirmte und ungeschirmte
Versionen.
Art-Nr. 102.900.035
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

� Doppel-TV-Dosen UP Gr. I
RenoWay Doppel TV/FM UP60 SAT-Dose 2xF /
4x IEC, EDIZIOdue ® -kompatibel und Standard
RenoWay Doppel Anschlussdose TV/FM Unterputz mit
Abdeckplatte 60x60mm und Abdeckrahmen 88x88mm
EdizioDue ® und Abdeckplatte Bohrung 58mm und Abdeckrahmen
86x86mm im Standard Design.
Bestückt mit Doppel TV-Modul AM02, SAT-Dose 2dB,
TV/FM 5.5dB, Buchsen IECf / IECm / Ff
Anschluss mit 2 Koax Kabeln
RenoWay Doppel TV/FM UP60 Dose 11dB,
Enddose 2xIEC, EDIZIOdue ® -kompatibel und
Standard
Art-Nr. 100.800.600 Art-Nr. 100.800.600A Art-Nr. 100.800.500 Art-Nr. 100.800.500A
Grösse
Bestückung
Anwendung
Anwendung 2x SAT AM02
Für 2 SAT Anschlüsse in einer Gr. I Dose, z.B. für Twin-
Receiver oder 2 einzelne Receiver
Anschluss
Rückseite
Neuheiten
Grösse
RenoWay Doppel Anschlussdose TV/FM Unterputz mit
Abdeckplatte 60x60mm und Abdeckrahmen 88x88mm
EdizioDue ® und Abdeckplatte Bohrung 58mm und
Abdeckrahmen 86x86mm im Standard Design.
Für TV-Modul zentrisch montiert.
Bestückung
Bestückt mit Doppel TV-Modul AM11; Durchgangsdose
11dB, rückwegtauglich,
Buchsen IECf / IECm gekoppelt mit AM10; Enddose 10.5
dB mit integriertem Abschlusswiderstand, rückwegtauglich,
Buchsen IECf / IECm
Anwendung
Anwendung AM11 und AM10 gekoppelt
Als Breitband-Enddose Gr. I wenn mehr als 2 Anschlüsse
benötigt werden, z.B. TV, Radio, Settop-Box und Modem
Anschluss
Anschluss mit 1 Koax Kabel
Rückseite
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
7
Neuheiten

8
Neuheiten
Neuheiten
� Kleinverteiler Kompakt „All in One“
Die FTTH Flach-AP Dose kann neu serienmässig
auf die stapelbaren Verteiler geschraubt werden.
Sie sparen so noch mehr Platz im Feldverteiler.
� Neu in der Familie Kleinverteiler Kompakt
BBD DSL Hausanschluss 1x RJ45 blau
Telefonieanschlüsse 6x RJ45 grün
Achtung: Zusätzliche Montage der Flach-AP
Dose nur mit den Lochblechen von ZidaTech
möglich.
�
�
Anschluss- und Verteilmodul Telefonie 1x BBD
und 6x POTS
Ein Modul für alle gewünschten Anwendungen
der Telefonie, inkl. vorgeschriebenem Hausanschluss,
welcher von der Swisscom verlangt
wird.
Die kompakte und preiswerte Lösung im
Medienverteiler oder Wandmontage stapelbar
in Kombination mit Kleinverteiler Art.-Nr.
100.016.300, 100.021.206 und 100.021.205.
Weitere Kleinverteiler Kompakt finden Sie ab Seite 31
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

Neuheiten
� UniversMCS ® Installationskabel Cat.5e in der BOX
� VDSL2 Splitter
VDSL2 Splitter POTS für ADSL und VDSL
über analog Telefonie
Low Pass nach ETSI TS 101 952-1-1, V1.1.1
High Pass nach ETSI TS 101 952-1-2, V1.1.1
RJ45 Buchsen sind farbig codiert.
Art.-Nr. 808.500.051
�
Siehe Schema Seite 93
UniversMCS Cat.5e Installationskabel U/UTP,
Durchmesser 6,2mm 4x2xAWG24, NVP 67%,
100 Ohm, Mantel LSHF grau. 305m Kabel,
geliefert in einer praktischen Box.
Art.-Nr. 100.210.182
� UniversMCS ® Modular
Kombinieren Sie die 230V UP-Steckdose
3x T13 mit allen möglichen Variationen des
UniversMCS im Standard-Design. Dank des
60mm Durchmessers der Abdeckrondelle
MAS60 und den dazugehörigen Hager-
Komponenten stellen Sie problemlos ihre
gewünschten Kombinationen der Grösse I – I
und I – I – I zusammen.
Die Bauform MAS60 ist in weiss und schwarz
bei ZidaTech verfügbar.
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
9
Neuheiten

10
Neuheiten
� FTTH Dosen vorkonfektioniert
Flach-AP Dose vorkonfektioniert
�
Vorkonfektionierte FTTH Varianten und
FTTH Strecke mit In House Swisscom
Kabel.
Abrollvorrichtung auf Anfrage
Neuheiten
Für die schnelle Installation vor Ort
Bestückungsvarianten finden Sie ab Seite 74
UP Hybrid Dose vorkonfektioniert
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

� RenoWay Neuheiten
�
Neuheiten
RenoWay Telefonie Dose, 2 x TT83, EDIZIOdue®-kompatibel, weiss 61, für xDSL, digitale
und analoge Telefonie Anwendungen. Besonders geeignet für mehrere Drähte pro Klemme.
Belegung: 1a, 1b, 2a, 2b (Schema R10), getrennt
Unterputz 88x88 mm, Abdeckplatte 60x60 mm
Art.-Nr. 100.015.087
RenoWay Telefonie Dose, 2 x RJ45 UTP, EDIZIOdue®-kompatibel, weiss 61, für xDSL,
digitale und analoge Telefonie Anwendungen. Besonders geeignet für mehrere Drähte pro
Klemme.
Belegung: 4, 5, 3, 6 (Schema R12), parallel
Unterputz 88x88 mm, Abdeckplatte 60x60 mm
Art.-Nr. 100.015.083
RenoWay Telefonie Dose, 2 x RJ45 STP, EDIZIOdue®-kompatibel, weiss 61, für xDSL,
digitale und analoge Telefonie Anwendungen. Besonders geeignet für mehrere Drähte pro
Klemme.
Belegung: 4, 5, 3, 6, S (Schema R13), parallel
Unterputz 88x88 mm, Abdeckplatte 60x60 mm
Art.-Nr. 100.015.081
RenoWay Telefonie Dose, 2 x RJ45 STP, EDIZIOdue®-kompatibel, weiss 61, für xDSL,
digitale und analoge Telefonie Anwendungen. Besonders geeignet für mehrere Drähte pro
Klemme.
Belegung: 4, 5, 3, 6, S (Schema R14), getrennt
Unterputz 88x88 mm, Abdeckplatte 60x60 mm
Art.-Nr. 100.015.082
RenoWay Netzwerk + Telefonie Dose, 1xRJ45 STP für Fast Ethernet bis 100MB oder
xDSL, digitale und analoge Telefonie und 1xTT83 für xDSL und analoge Anwendungen.
EDIZIOdue®-kompatibel, weiss 61. Besonders geeignet für mehrere Drähte pro Klemme.
Belegung RJ45: 1, 2, 3, 4, 5, 6 Belegung TT83: 1a, 1b (Schema R11)
Unterputz 88x88 mm, Abdeckplatte 60x60 mm
Art.-Nr. 100.019.012
Weitere Bauformen finden Sie auf der Seite 60 und 61
Alle Dosenanschlüsse mittels drahtschonenden
Käfigzugschraubklemmen. Besonders
geeignet für mehrere Drähte pro Klemme.
ROHS-konform, halogenfreie Kunststoffe.
Verpackt.
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
11
Neuheiten

12
Inhaltsverzeichnis
Neuheiten 2 - 11
Inhaltsverzeichnis 12 - 13
UniversMCS
Hybridkabel, Installationskabel 14 - 15
Steckverbindungen 16 - 17
Netzwerkschränke & Wandgehäuse 18 - 20
19‘‘ Schrankeinbauten 21 - 23
UP / AP Volta Verteiler 24
Medienverteiler UP 25 - 27
Medienverteiler AP 28 - 30
Kleinverteiler Kompakt 31
Einbauten Mediaverteiler 32 - 33
CATV & HVA Produkte 34 - 37
Patchkabel für Schrank- und Verteilereinbauten 38 - 39
Gesamtsystem aus einer Hand 40
UniversMCS Modular
UniversMCS Modular 41
Modular Übersicht EdizioDue ® kompatibel 42 - 43
Modular Übersicht Standard 44 - 45
Y- Patchkabel 46
Kommunikationsmodule 47
UniversMCS Cat.6
UniversMCS Cat.6 48 - 49
Cat.6 Übersicht 50 - 51
UniversMCS Schema
Schema Modular 52 - 56
RenoWay
Inhaltsverzeichnis
HomeNetworking mit RenoWay 57
RenoWay - Montage 58
Breitband Internet 59
RenoWay Übersicht EdizioDue ® kompatibel 60 - 61
RenoWay Übersicht Standard 62 - 63
Y- Patchkabel 64
Anschlussschema 65 - 66
Zubehör 67
RenoWay Übersicht 68 - 69
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

Anschluss- und Verteilmodul 100.021.205
Schemata
Zusätzliche Hausinstallation ISDN
RJ45
Ausgang
RJ45
Ausgang
Schema 100.021.205
C B A
Schema Schiebeschalter
RJ45
Ausgang
RJ45
Ausgang
EasyKlick
EasyKlick Cat.6 Übersicht 70 - 71
EasyKlick Cat.6 72
FTTH
HomeNetworking und FTTH kombiniert 73
FTTH Dosen und Kabel vorkonfektioniert 74
Anschlussdatendosen vorkonfektioniert 75 - 76
Flach-AP Anschlussdose mit Laserschutz 77
Flach-AP Anschlussdose inkl. Pigtail 78
Hybrid Dose 79
Schema Hybrid Module 80
Lieferbare Bauformen Hybrid Dosen 81
Hybrid UP Dosen 82 - 83
Hybrid AP Dosen 84
Pigtail und Zubehör 85
Messgeräte und Werkzeuge
Messgeräte und Werkzeuge 86 - 88
Netz
Schema Anschluss- und Verteilmodule
Anschluss- und Verteilmodul 89
Analog Anschluss (POTS) ADSL mit Microfilter 90
Analog Anschluss (POTS) in Kabelnetze 91
RJ45
RJ45 grün RJ45 blau
S-Bus ISDN analog/U Anschluss mit automatischer Brücke, für mit ADSL und Splitter 92
Eingang
Ausgang NAG
(Netzabschlussgerät)
Analog Anschluss (POTS) ADSL und Splitter 93
ISDN Anschluss Koax / Cablecom 94
Anschluss Koax / Cablecom mit WLAN Kabelmodem 95
Verteilmodul Telefonie 7x RJ45 / Verteilmodul 6x POTS 96
ISDN und Analog Anschluss 97
Zusätzliche Hausinstallation anaolog
100.021.205 Schemata V1 090709
Inhaltsverzeichnis
Design und Farbschlüssel
Farbschlüssel 98
Zertifizierungsseminar
Zertifizierungsseminar UniversMCS 99
www.zidatech.ch
WebSeite mit neuem Outfit 100
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
13
Inhaltsverzeichnis

14
UniversMCS Hybridkabel, Installationskabel
UniversMCS ® Installationskabel
UniversMCS Installationskabel HW-K1 Tri-Shield
UniversMCS Installationskabel HW-K1, Kategorie 5e / Koax, 75 Ohm PVC
Artikelbeschreibung Artikel-Nummer
UniversMCS Mehrfachkabel Cat.5e/Koax 100m 100.215.000
UniversMCS Mehrfachkabel Cat.5e/Koax 500m 100.215.003
UniversMCS Installationskabel UTP Cat.5e
UniversMCS Installationskabel UTP Kategorie 5e LSHF, grau
Artikelbeschreibung Artikel-Nummer
UniversMCS Cat.5e Installationskabel U/UTP, AWG24, NVP 67% Box 305m 100.210.182
UniversMCS Cat.5e Installationskabel U/UTP, AWG24, NVP 67% RL 500m 100.210.180
UniversMCS Installationskabel UTP Cat.6
UniversMCS Installationskabel UTP Kategorie 6 LSOH, hellblau, 250 MHz
Artikelbeschreibung Artikel-Nummer
UniversMCS Cat.6 Installationskabel U/UTP, AWG23, NVP 67% RL 100m 100.210.170
UniversMCS Cat.6 Installationskabel U/UTP, AWG23, NVP 67% RL 500m 100.210.175
Corning Installationskabel S/FTP Cat.6
Corning FutureComE Installationskabel S/FTP Kategorie 6 FRNC, blau, 450 MHz
Artikelbeschreibung Artikel-Nummer
Corning FutureComE S/FTP450/23S 4P Cat.6, 250m Box 100.210.054
Corning FutureComE S/FTP450/23S 4P Cat.6, RL 1000m 100.210.050
UniversMCS SAT-Koaxialkabel DG113
UniversMCS SAT-Koaxialkabel DG113 75 Ohm, weiss
- Für SAT-Empfangstechnik
- digitaltauglich
- Durchmesser 6.6mm Folie/Geflecht
- Schirmungsmass >90dB, 75 Ohm
Artikelbeschreibung Artikel-Nummer
UniversMCS Koax-Installationskabel DG113 75 Ohm, ws, 100m 100.215.045
UniversMCS Koax-Installationskabel DG113 75 Ohm, ws, 500m 100.215.050
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

UniversMCS Koaxialkabel DG80
UniversMCS Koaxialkabel 4.3 mm, 75 Ohm (SAT55)
Artikelbeschreibung Artikel-Nummer
UniversMCS Koax-Installationskabel DG80 75 Ohm, ws, 500m 100.215.040
UniversMCS Koax-Installationskabel DG80 75 Ohm, ws, 150m 100.215.035
UniversMCS Koax-Installationskabel DG80 75 Ohm, ws, Meterware 100.215.020
Lautsprecher-Flachkabel weiss
- Leiter Litze cu
- Isolation PVC
- 1-polig gekennzeichnet
- Ader-Farbe: weiss
Artikelbeschreibung Artikel-Nummer
Lautsprecher-Flachkabel 2x2.5, weiss 100.012.300
Lautsprecher-Flachkabel 2x1.5, weiss 100.012.305
Lautsprecher-Flachkabel 2x2.5 mm2
- Leiter Litze Cu
- Isolation PVC
- 1-polig gekennzeichnet
- Ader-Farbe: weiss
- Ader 315x0.1 hochflexibel
Artikelbeschreibung Artikel-Nummer
Lautsprecher-Flachkabel 2x2.5, transparent 100.012.310
Lautsprecher-Flachkabel 2x4.0 mm2
- Leiter Litze Cu
- Isolation PVC
- 1-polig gekennzeichnet
- Ader-Farbe: weiss
- Ader 505x0.1 hochflexibel
UniversMCS ® Installationskabel
Artikelbeschreibung Artikel-Nummer
Lautsprecher-Flachkabel 2x4.0, transparent 100.012.315
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
15
UniversMCS Hybridkabel, Installationskabel

16
UniversMCS Steckverbindungen
UniversMCS F-Stecker
UniversMCS F-Stecker gekrimpt zu UniversMCS Kabel, 4.3 mm
Artikelbeschreibung Artikel-Nummer
UniversMCS F-Stecker gekrimpt für Hybrid Kabel 100.010.088
F-Stecker gecrimpt Cablecom 7mm für DG113 100.010.081
UniversMCS Koaxmodul F-Kupplung
UniversMCS Koaxmodul F-Kupplung
Artikelbeschreibung Artikel-Nummer
UniversMCS F-Stecker mit Halter Keystone 100.009.008
Audio binding post Modul
Artikelbeschreibung Artikel-Nummer
Audio Modul binding post vergoldet, ein Paar für 2-polige Anwendung 100.012.150
Audio push type Modul
Artikelbeschreibung Artikel-Nummer
Audio Modul push type 100.012.000
�
UniversMCS ® Steckverbindungen
Die Audio-Module können in die Dosen auf Seite 70 / 71 montiert werden
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

EasyKlick RJ45 Kuppler Cat.6
EasyKlick RJ45 Kuppler Cat.6
UniversMCS ® Steckverbindungen
Artikelbeschreibung Artikel-Nummer
EasyKlick RJ45 Kuppler Cat.6 geschirmt 100.016.107
EasyKlick RJ45 Kuppler Cat.6 ungeschirmt 100.016.109
EasyKlick RJ45 Modul Cat.6 geschirmt
Für alle UKV-Anwendungen bis 1 GB und 250 MHz
Die Module ermöglichen Cat.6 / Class E Übertragungsstrecken zur vollen Integration
aller derzeit bekannten Protokolle.
Einfache Aufschaltung nach TIA/EIA 568 A und B.
Artikelbeschreibung Artikel-Nummer
EasyKlick RJ45 Modul Cat.6 geschirmt 100.016.100
EasyKlick Blinddeckel, weiss 61 800.305.185
EasyKlick RJ45 Modul Cat.6 ungeschirmt
Für alle UKV-Anwendungen bis 1 GB und 250 MHz
Die Module ermöglichen Cat.6 / Class E Übertragungsstrecken zur vollen Integration
aller derzeit bekannten Protokolle.
Einfache Aufschaltung nach TIA/EIA 568 A und B.
Artikelbeschreibung Artikel-Nummer
EasyKlick RJ45 Modul Cat.6 ungeschirmt 100.016.105
EasyKlick Blinddeckel, weiss 61 800.305.185
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
17
UniversMCS Steckverbindungen

18
Netzwerkschränke & Wandgehäuse
UniversMCS ® Netzwerk LAN-Schrank 625
Netzwerk LAN-Schrank Serie 625, 19“
Die Schrankserie 625 wurde für allgemeine Elektronik- und Netzwerkanwendungen
konzipiert. Sie zeichnet sich neben schönem Design durch praxisorientierte Details
sowie ein sehr vorteilhaftes Preis-Leistungsverhältnis aus.
Zu den Besonderheiten zählen:
- Rahmenlose Glastüre aus Einscheibensicherheitsglas mit Schwenkhebelgriff und serienmässigem
180°-Scharnier vorne
- Innenliegende, abschliessbare Seitenwände - Schränke ohne Zwischenrahmen anreihbar
- Obere Kabeleinführungsplatte mit Lüftungsgittern (Breite 600 mm 2, Breite 800 mm 3
Gitter) im Lieferumfang
- Abschliessbare Rücktür
- Leitfähig verzinkte 19“-Höhenholme System Quickmount vorne - optional hinten
- Durch das umfangreiche Zubehörprogramm an jede Applikation anpassbar
- Lackierung: Grundgestell RAL 9002, Höhenholme RAL 5019 blau
- Werkstoff Stahlblech, pulverbeschichtet
Artikelbeschreibung Artikel-Nummer
Komplettschrank 625 42HE, BxHxT 800x1870x800 mm 107.500.425
Komplettschrank 625 42HE, BxHxT 600x1870x800 mm 107.500.430
19“ Höhenholm Serie 625/440
Artikelbeschreibung Artikel-Nummer
19‘‘ Höhenholme Serie 625/440 für 800 Breite 107.503.691
19‘‘ Höhenholme Serie 625/440 für 600 Breite 107.503.690
Wandgehäuse Komplett 2000 2-teilig, 19“
Optimales Preis - Leistungsverhältnis in Aufbau/Technik
Komplett vormontiert
- Fronttür mit Sichtfenster aus Sicherheitsglas und Schliesszylinder
- Türöffnungswinkel 180°
- Schwenkrahmen mittels Stangen-Drehverschluss von vorne zu öffnen
- Fronttür und Schwenkrahmen innenseitig geerdet
- für Wandmontage sind 4 Langlöcher vorgesehen
- Kabeleinführung wahlweise von oben oder unten
- Montagebolzen zur Befestigung einer Erdschiene
- eigenbelüftet
- Material: Stahlblech, Rahmen geschweist
19“-Profilschienen Stahlblech, verzinkt
- Lackierung: RAL 7035 lichtgrau, pulverbeschichtet
- Schutzart IP 20
- Werkstoff Stahl
Mitgeliefert werden:
1 Käfigmutternsatz
1 Bürstenleiste
2 Schlüssel für Fronttür
Artikelbeschreibung Artikel-Nummer
Wandgehäuse Komplett 2000 2teilig 9HE, BxHxT 600x465x500 mm 107.503.461
Wandgehäuse Komplett 2000 2teilig 12HE, BxHxT 600x600x500 mm 107.503.462
Wandgehäuse Komplett 2000 2teilig 15HE, BxHxT 600x730x500 mm 107.503.463
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

Wandgehäuse Box 310, 19“
Einfache schnelle Montage
Wandteil befestigen - Gehäusehaube überstülpen - fertig!
- 4 praxisgerechte Höhen- und Tiefenvarianten
- Fronttür mit Sekuritglaseinsatz
- Türöffnungswinkel 180°, Türanschlag wechselbar
- zugriffsgesichert durch Zylinderschloss
- Ventilationsschlitze für eine optimale Wärmeabführung
- 482,6 mm (19“)-Rahmen tiefenverstellbar und ausschwenkbar
- ideales Kabelmanagement dank vorbereitete Befestigungspunkte für
C-Profilschienen, Kabelschellen oder -Binder.
- Kabelzuführung von oben und unten oder direkt durch die offene Rückwand
- optimale Zugänglichkeit zur Installation nach Demontage der Gehäusehaube
- offenes Wandteil durch optionale Rückwand verschliessbar
- einfache Befestigung des Wandteiles mittels 4 Schlüssellöcher
- leichte Montage und Demontage der Gehäusehaube mit 4 griffigen Rändel
schrauben
- Lackierung: RAL 9002 grauweiss, pulverbeschichtet
Mitgeliefert werden: -20 Käfigmuttern / - 20 Frontplattenschrauben
Artikelbeschreibung Artikel-Nummer
Wandgehäuse BOX 310 6HE, BxHxT 600x270x400 mm 107.503.456
Wandgehäuse BOX 310 9HE, BxHxT 600x400x500 mm 107.503.457
Wandgehäuse BOX 310 12HE, BxHxT 600x535x500 mm 107.503.458
Wandgehäuse BOX 310 16HE, BxHxT 600x710x500 mm 107.503.459
Wandgestell, 19“
UniversMCS ® Wandgehäuse Box 310
Ein Wandgestell kann mit verschiedenen 19“-Höhenholmen kombiniert und mit einfachen
Mittel an der Wand verschraubt werden. Höhenholmen separat bestellen.
- pro Wandgestell mindestens 2x Art. 107.504.376
- Material: Stahlblech, pulverbeschichtet RAL 7035
Artikelbeschreibung Artikel-Nummer
19’’ Wandgestell für 19’’ Höhenholmen, BxHxT 544x177x440 mm 107.504.376
Höhenholme zu Wandgestell 19“
Artikelbeschreibung Artikel-Nummer
19‘‘ Höhenholme 6HE 2 Stk 107.503.490
19‘‘ Höhenholme 9HE 2 Stk 107.503.500
19‘‘ Höhenholme 12HE 2 Stk 107.503.510
19‘‘ Höhenholme 16HE 2 Stk 107.503.515
19‘‘ Höhenholme 24HE 2 Stk 107.504.530
Wandhalterung, 19“
Wandbefestigungsbügel aus Stahlblech, pulverbeschichtet RAL 7035, dient zur Aufnahme
von 19“ Komponenten.
VPE inkl. Frontplattenschrauben, Kunstoffunterlagen und Käfigmuttern.
Artikelbeschreibung Artikel-Nummer
19’’ Wandbefestigungsbügel 2HE, BxHxT 540x90x220 mm 107.504.378
19’’ Wandbefestigungsbügel 4HE, BxHxT 540x180x220 mm 107.504.379
19’’ Wandbefestigungsbügel 4HE, BxHxT 540x180x160 mm 107.504.374
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
19
Netzwerkschränke & Wandgehäuse

20
Netzwerkschränke & Wandgehäuse
�
Mininet Kleinverteiler, 19“
Für Kleinnetze und Unterverteilungen im Office- und Heimbereich wurde die neue
MININET Baureihe konzipiert. Ideal geschaffen für die Vernetzung von kleineren Anlagen
oder die Anbindung an ISDN usw.
Die geringe Bautiefe von nur 200 mm ermöglicht auch einen Einsatz an kritischen Stellen
wie z.B. in Nischen oder Ecken. Für eine aktive Lüftung können die Standardlüftungsgitter
werkzeugfrei gegen einrastbare Filterlüfter bzw. Eintrittsfilter ausgetauscht werden.
Das Mininet ist mit der Farbe RAL 9002 grauweiss lackiert.
Artikelbeschreibung Artikel-Nummer
Wandgehäuse Mininet 4HE, BxHxT 600x500x200 mm 107.505.000
Mininet Montageplatte
Artikelbeschreibung Artikel-Nummer
Montageplatte 1HE 300mm 19‘‘ vertikal für Mininet 107.503.622
Flexbox PVD
UniversMCS ® Mininet Kleinverteiler
PVD Flexbox „ Schnell montiert und Preiswert „
PVD-Flexbox 600x600x115mm inkl. Montageplatte, gepulvertes Stahlblech, Farbe
reinweiss RAL 9010, neuartiges Selbstbiegeverfahren, variable Kabeleinführungöffnung,
optional mit passgenauer Wandinstallationsplatte zur problemlosen Befestigung von
Geräten und Patchfeldern
Artikelbeschreibung Artikel-Nummer
PVD-Flexbox 600x600x115mm inkl.Montageplatte 107.503.460
Mininet Kleinverteiler mit 19‘‘ Mulitfunktionslochblech Seite 23
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

EasyKlick Verteilfeld
Artikelbeschreibung Artikel-Nummer
19‘‘ Verteilfeld EasyKlick für 16 Anschlussmodule, 1HE 100.016.330
19‘‘ Verteilfeld EasyKlick für 24 Anschlussmodule, 1HE 100.016.335
Rangierpanel 19“
Panel 19“ nicht ausziehbar
UniversMCS ® 19“ Einbauten
Zur geordneten und übersichtlichen Kabelführung in der 19“-Ebene
Artikelbeschreibung Artikel-Nummer
Rangierpanel 19“ 1HE, Edelstahl 107.504.747
Artikelbeschreibung Artikel-Nummer
TT-Panel 19‘‘ 4Pol UTP 25 Port grau 108.400.048
TT-Panel 19‘‘ 4Pol UTP 50 Port grau 108.400.049
EasyKlick RJ45 Modul Cat.6 geschirmt
Für alle UKV-Anwendungen bis 1 GB und 250 MHz
Die Module ermöglichen Cat.6 / Class E Übertragungsstrecken zur vollen Integration
aller derzeit bekannten Protokolle.
Einfache Aufschaltung nach TIA/EIA 568 A und B.
Artikelbeschreibung Artikel-Nummer
EasyKlick RJ45 Modul Cat.6 geschirmt 100.016.100
EasyKlick Blinddeckel, weiss 61 800.305.185
EasyKlick RJ45 Modul Cat.6 ungeschirmt
Für alle UKV-Anwendungen bis 1 GB und 250 MHz
Die Module ermöglichen Cat.6 / Class E Übertragungsstrecken zur vollen Integration
aller derzeit bekannten Protokolle.
Einfache Aufschaltung nach TIA/EIA 568 A und B.
Artikelbeschreibung Artikel-Nummer
EasyKlick RJ45 Modul Cat.6 ungeschirmt 100.016.105
EasyKlick Blinddeckel, weiss 61 800.305.185
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
21
19“ Schrankeinbauten

22
19“ Schrankeinbauten
EasyKlick RJ45 Kuppler Cat.6
EasyKlick RJ45 Kuppler Cat.6
Artikelbeschreibung Artikel-Nummer
EasyKlick RJ45 Kuppler Cat.6 geschirmt 100.016.107
EasyKlick RJ45 Kuppler Cat.6 ungeschirmt 100.016.109
Steckdosenleisten 6xT13
Steckdosenleiste 6 x T13 mit Kinderschutz, weiss ohne Schalter, 3 m Kabel, mit 2 Magneten,
238x44x37 mm
Artikelbeschreibung Artikel-Nummer
Steckdosenleiste 6xT13, Magnet, KS, weiss, 2m 807.504.759
Steckdosenleisten 4xT13
Steckdosenleiste 4 x T13 ohne Kabel für den Einbau UP Schrank
Artikelbeschreibung Artikel-Nummer
Steckdosenleiste 4xT13 für UP Verteiler 807.504.757
Montagewinkel für Steckdosenleiste
Montagewinkel für Steckdosenleiste
Artikelbeschreibung Artikel-Nummer
Montagewinkel für Steckdosenleiste 807.504.757 100.016.315
Schrauben und Käfigmuttern
Schrauben und Käfigmuttern
Artikelbeschreibung Artikel-Nummer
Käfigmutternset, 20xM6 komplett 100.499.020
Schraube M6 (50 Stk.) 107.504.725
Käfigmutter M6 quadratisch (50 Stk.) 107.504.722
Geräteboden
Ablageböden für Netzwerkschränke
UniversMCS ® 19“ Einbauten
Artikelbeschreibung Artikel-Nummer
Ablageboden 1HE, Tiefe 350 mm RAL 7035, max 10kg 107.503.464
Ablageboden 2HE, Tiefe 300 mm RAL 7035, max 15kg 107.503.466
Ablageboden 1HE, Tiefe 310 mm perforiert, RAL 7035, max 15kg 107.503.620
Ablageboden fest 1HE, für 600x600 mm RAL 7035, max. 60 kg 107.504.440
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

� 19“ Multifunktions-Lochblech
UniversMCS Multifunktions-Lochblech für 19“
Anwendungen 1HE T=300mm inklusiv Halterung
für die FLF-TV-Dose.
UniversMCS 19“ Einbauten
® 19“ Einbauten
Lochblech 19“
UniversMCS Multifunktions-Lochblech für 19“ Anwendungen
inklusiv Halterung für FLF-TV-Dose
Artikelbeschreibung Artikel-Nummer
UniversMCS Lochblech Tablar 19“ 1HE T= 300 mm 100.016.340
�
Auf dem 19“ Panel Rasterblech können auf
nur 1HE diverse Komponenten montiert
werden.
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
23
19“ Schrankeinbauten

24
UP/AP Volta Verteiler
UniversMCS ® UP Volta Verteiler
UP Kleinverteiler volta 4-reihig, leer, für Wandeinbautiefe 90 mm
- Geräteinbautiefe max. 70 mm
- Nischenmass BxHxT 335x740x90 mm
- Aussenmass BxHxT 348x755x90 mm
- Türe aus Stahlblech mit versenktem Griff
- Geräteabdeckung mit 90 Grad Schnellbefestigungsschrauben
- Türscharnier handbedienbar, Türanschlag rechts oder links
- Blendrahmen
- IP30, Schutzklasse II, nach DIN 43871
- Farbe: RAL 9010 reinweiss
- inkl. Lochblech für die Montage der Bauteile
Erhältlich mit oder ohne Lüftungsschlitze
Artikelbeschreibung Artikel-Nummer
Volta UP Verteiler, 4-reihig, Türe Standard, inkl. Lochblech 100.010.155
Volta UP Verteiler, 4-reihig, Türe geschlitzt, inkl. Lochblech 100.010.365
Lochblech für UP Kleinverteiler
Lochblech für Volta UP, Masse 608 x 270 x 2 mm,
Ausklinkungen 10mmx47mm
Artikelbeschreibung Artikel-Nummer
UniversMCS Lochblech für Volta UP, 608x270x2mm 100.010.183
AP Kleinverteiler volta 4-reihig, leer, für Aufputzmontage
- Geräteinbautiefe max. 70 mm
- Aussenmass BxHxT 305x640x96.5 mm
- Einteiligem Unterteil mit integrierter Rückwand
- Rückwand mit vorgeprägten Leitungseinführungen
- Haube aus schlagfestem Kunststoff mit Tür
- Türscharnier handbedienbar, Türanschlag rechts oder links
- IP30, Schutzklasse II, nach DIN 43871
- Farbe: RAL 9010 reinweiss
Erhältlich mit oder ohne Lochblech für die Montage der Bauteile
Artikelbeschreibung Artikel-Nummer
Volta AP Verteiler, 4-reihig, Türe geschlitzt, inkl. Lochblech 100.010.355
Volta AP Verteiler, 4-reihig, Türe geschlitzt, ohne Lochblech 100.010.338
Lochblech für Volta AP
Lochblech für Volta AP, Masse 470 x 265 x 2 mm
Artikelbeschreibung Artikel-Nummer
UniversMCS Lochblech für Volta AP, 470x265x2mm 100.010.188
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

UniversMCS ® UP Feldverteiler media
UP Feldverteiler media 2 Felder 4 Reihen, leer, für Wandeinbau
- Wandeinbautiefe 110 mm
- Nischenmass BxHxT 555x652x110 mm
- Türe Standard oder geschlitzt aus Stahlblech, Klappgriff mit Vorreiber
- Türscharnier handbedienbar, Türanschlag rechts oder links
- flacher Blendrahmen
- IP30, Schutzklasse II
- Farbe: RAL 9010 reinweiss
Erhältlich mit oder ohne Lüftungsschlitze - Lochblech separat bestellen
Artikelbeschreibung Artikel-Nummer
Hager Media UP Verteiler, 2F/4R, mit Türe Standard 100.010.346
Hager Media UP Verteiler, 2F/4R, mit Türe Geschlitzt 100.010.349
Lochblech und Zubehör zu UP Feldverteiler 2 Felder 4 Reihen
Lochbleche 1 Feld oder 2 Feld und Zubehör
Artikelbeschreibung Artikel-Nummer
UniversMCS Lochblech für media UP/AP, 590x250x2mm 100.010.181
UniversMCS Lochblech für media UP/AP, 536x500x2mm 100.010.187
Ausbaupacket (Traggerüst, Klemmen, Abdeckung) für H650mm 100.010.329
Abschottung senkrecht für UP Schrank H650mm 100.010.327
UP Feldverteiler media 2 Felder 5 Reihen, leer, für Wandeinbau
- Wandeinbautiefe 110 mm
- Nischenmass BxHxT 555x802x110 mm
- Türe Standard oder geschlitzt aus Stahlblech, Klappgriff mit Vorreiber
- Türscharnier handbedienbar, Türanschlag rechts oder links
- flacher Blendrahmen
- IP30, Schutzklasse II
- Farbe: RAL 9010 reinweiss
Erhältlich mit oder ohne Lüftungsschlitze - Lochblech separat bestellen
Artikelbeschreibung Artikel-Nummer
Hager Media UP Verteiler, 2F/5R, mit Türe Standard 100.010.345
Hager Media UP Verteiler, 2F/5R, mit Türe Geschlitzt 100.010.360
Lochblech und Zubehör zu UP Feldverteiler 2 Felder 5 Reihen
Lochbleche 1 Feld oder 2 Feld und Zubehör
Artikelbeschreibung Artikel-Nummer
UniversMCS Lochblech für media UP/AP, 695x500x2mm 100.010.186
UniversMCS Lochblech für media UP/AP, 695x250x2mm 100.010.191
Ausbaupacket (Traggerüst, Klemmen, Abdeckung) für H800mm 100.010.332
Abschottung senkrecht für UP Schrank H800mm 100.010.328
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
25
Medienverteiler UP

26
Medienverteiler UP
UniversMCS ® UP Feldverteiler media
UP Feldverteiler media 3 Felder 4 Reihen, leer, für Wandeinbau
- Wandeinbautiefe 110 mm
- Nischenmass BxHxT 805x652x110 mm
- Türe Standard oder geschlitzt aus Stahlblech, Klappgriff mit Vorreiber
- Türscharnier handbedienbar, Türanschlag rechts oder links
- flacher Blendrahmen
- IP30, Schutzklasse II
- Farbe: RAL 9010 reinweiss
Erhältlich mit oder ohne Lüftungsschlitze - Lochblech separat bestellen
Artikelbeschreibung Artikel-Nummer
Hager Media UP Verteiler, 3F/4R, mit Türe Standard 100.010.340
Hager Media UP Verteiler, 3F/4R, mit Türe Geschlitzt 100.010.370
Lochblech und Zubehör zu UP Feldverteiler 3 Felder 4 Reihen
Lochbleche 1 Feld oder 2 Feld und Zubehör
Artikelbeschreibung Artikel-Nummer
UniversMCS Lochblech für media UP/AP, 590x250x2mm 100.010.181
UniversMCS Lochblech für media UP/AP, 536x500x2mm 100.010.187
Ausbaupacket (Traggerüst, Klemmen, Abdeckung) für H650mm 100.010.329
Abschottung senkrecht für UP Schrank H650mm 100.010.327
UP Feldverteiler media 3 Felder 5 Reihen, leer, für Wandeinbau
- Wandeinbautiefe 110 mm
- Nischenmass BxHxT 805x802x110 mm
- Türe Standard oder geschlitzt aus Stahlblech, Klappgriff mit Vorreiber
- Türscharnier handbedienbar, Türanschlag rechts oder links
- flacher Blendrahmen
- IP30, Schutzklasse II
- Farbe: RAL 9010 reinweiss
Erhältlich mit oder ohne Lüftungsschlitze - Lochblech separat bestellen
Artikelbeschreibung Artikel-Nummer
Hager Media UP Verteiler, 3F/5R, mit Türe Standard 100.010.348
Hager Media UP Verteiler, 3F/5R, mit Türe Geschlitzt 100.010.375
Lochblech und Zubehör zu UP Feldverteiler 3 Felder 5 Reihen
Lochbleche für 2 Felder und Zubehör
Artikelbeschreibung Artikel-Nummer
UniversMCS Lochblech für media UP/AP, 695x500x2mm 100.010.186
Ausbaupacket (Traggerüst, Klemmen, Abdeckung) für H800mm 100.010.332
Abschottung senkrecht für UP Schrank H800mm 100.010.328
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

�
UP Feldverteiler media 1 Feld 7 Reihen, leer, für Wandeinbau
- Wandeinbautiefe 110 mm
- Nischenmass BxHxT 305x1102x110 mm
- Türe Standard oder geschlitzt aus Stahlblech, Klappgriff mit Vorreiber
- Türscharnier handbedienbar, Türanschlag rechts oder links
- flacher Blendrahmen
- IP30, Schutzklasse II
- Farbe: RAL 9010 reinweiss
Erhältlich mit oder ohne Lüftungsschlitze - Lochblech separat bestellen
Artikelbeschreibung Artikel-Nummer
Hager Media UP Verteiler, 1F/7R, mit Türe Standard 100.010.380
Hager Media UP Verteiler, 1F/7R, mit Türe Geschlitzt 100.010.385
Lochblech zu UP 1 Feldverteiler 7 Reihen
Lochbleche für 1 Feld
UniversMCS ® UP Feldverteiler media
Artikelbeschreibung Artikel-Nummer
UniversMCS Lochblech für media UP/AP, 999x250x2mm 100.010.171
Mehr Platz im Verteiler mit den UniversMCS Lochblechen von ZidaTech
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
27
Medienverteiler UP

28
Medienverteiler AP
UniversMCS ® AP Feldverteiler media
AP Feldverteiler media 2 Felder 4 Reihen, leer, für Aufputzmontage
- Aussenmass BxHxT 550x650x160 mm
- Türe Standard oder geschlitzt aus Stahlblech, Dreipunkt- Stangenverschluss
- Türscharnier handbedienbar, Türanschlag rechts oder links
- IP44, Schutzklasse II
- Farbe: RAL 9010 reinweiss
Erhältlich mit oder ohne Lüftungsschlitze - Lochblech separat bestellen
Artikelbeschreibung Artikel-Nummer
Hager Media AP Verteiler, 2F/4R, mit Türe Standard 100.010.350
Hager Media AP Verteiler, 2F/4R, mit Türe Geschlitzt 100.010.352
Lochblech und Zubehör zu AP Feldverteiler 2 Felder 4 Reihen
Lochbleche 1 Feld oder 2 Feld und Zubehör
Artikelbeschreibung Artikel-Nummer
UniversMCS Lochblech für media UP/AP, 590x250x2mm 100.010.181
UniversMCS Lochblech für media AP, 550x500x2mm 100.010.184
Ausbaupacket (Traggerüst, Klemmen, Abdeckung) für AP H650mm 100.010.334
Abschottung senkrecht für AP Schrank H650mm 100.010.333
AP Feldverteiler media 2 Felder 5 Reihen, leer, für Aufputzmontage
- Aussenmass BxHxT 550x800x160 mm
- Türe Standard oder geschlitzt aus Stahlblech, Dreipunkt- Stangenverschluss
- Türscharnier handbedienbar, Türanschlag rechts oder links
- IP44, Schutzklasse II
- Farbe: RAL 9010 reinweiss
Erhältlich mit oder ohne Lüftungsschlitze - Lochblech separat bestellen
Artikelbeschreibung Artikel-Nummer
Hager Media AP Verteiler, 2F/5R, mit Türe Standard 100.010.357
Hager Media AP Verteiler, 2F/5R, mit Türe Geschlitzt 100.010.359
Lochblech und Zubehör zu AP Feldverteiler 2 Felder 5 Reihen
Lochbleche 1 Feld oder 2 Feld und Zubehör
Artikelbeschreibung Artikel-Nummer
UniversMCS Lochblech für media UP/AP, 695x500x2mm 100.010.186
UniversMCS Lochblech für media UP/AP, 695x250x2mm 100.010.191
Ausbaupacket (Traggerüst, Klemmen, Abdeckung) für AP H800mm 100.010.351
Abschottung senkrecht für AP Schrank H800mm 100.010.354
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

UniversMCS ® AP Feldverteiler media
AP Feldverteiler media 3 Felder 4 Reihen, leer, für Aufputzmontage,
2-türig
- Aussenmass BxHxT 800x650x160 mm
- Türe rechts Standard oder geschlitzt aus Stahlblech, Dreipunkt- Stangenverschluss
- Türe links Standard oder geschlitzt aus Stahlblech
- IP44, Schutzklasse II
- Farbe: RAL 9010 reinweiss
Erhältlich mit oder ohne Lüftungsschlitze - Lochblech separat bestellen
Artikelbeschreibung Artikel-Nummer
Hager Media AP Verteiler, 3F/4R, mit Türen Standard 100.010.158
Hager Media AP Verteiler, 3F/4R, mit Türe Geschlitzt 100.010.390
Lochblech und Zubehör zu AP Feldverteiler 3 Felder 4 Reihen
Lochbleche für 2 Feld und Zubehör
Artikelbeschreibung Artikel-Nummer
UniversMCS Lochblech für media AP, 550x500x2mm 100.010.184
Ausbaupacket (Traggerüst, Klemmen, Abdeckung) für AP H650mm 100.010.334
Abschottung senkrecht für AP Schrank H650mm 100.010.333
AP Feldverteiler media 3 Felder 5 Reihen, leer, für Aufputzmontage,
2-türig
- Aussenmass BxHxT 800x800x160 mm
- Türe rechts Standard oder geschlitzt aus Stahlblech, Dreipunkt- Stangenverschluss
- Türe links Standard oder geschlitzt aus Stahlblech
- IP44, Schutzklasse II
- Farbe: RAL 9010 reinweiss
Erhältlich mit oder ohne Lüftungsschlitze - Lochblech separat bestellen
Artikelbeschreibung Artikel-Nummer
Hager Media AP Verteiler, 3F/5R, mit Türen Standard 100.010.159
Hager Media AP Verteiler, 3F/5R, mit Türe Geschlitzt 100.010.395
Lochblech und Zubehör zu AP Feldverteiler 3 Felder 5 Reihen
Lochbleche für 1 oder 2 Feld und Zubehör
Artikelbeschreibung Artikel-Nummer
UniversMCS Lochblech für media UP/AP, 695x500x2mm 100.010.186
UniversMCS Lochblech für media UP/AP, 695x250x2mm 100.010.191
Ausbaupacket (Traggerüst, Klemmen, Abdeckung) für AP H800mm 100.010.351
Abschottung senkrecht für AP Schrank H800mm 100.010.354
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
29
Medienverteiler AP

30
Medienverteiler AP
AP Feldverteiler 1 Feld 7 Reihen
- Aussenmass BxHxT 300x1100x160 mm
- Türe Standard oder geschlitzt aus Stahlblech, Dreipunkt- Stangenverschluss
- Türscharnier handbedienbar, Türanschlag rechts oder links
- IP44, Schutzklasse II
- Farbe: RAL 9010 reinweiss
Erhältlich mit oder ohne Lüftungsschlitze - Lochblech separat bestellen
Artikelbeschreibung Artikel-Nummer
Hager Media AP Verteiler, 1F/7R, mit Türe Standard 100.010.500
Hager Media AP Verteiler, 1F/7R, mit Türe Geschlitzt 100.010.505
Lochblech zu AP Feldverteiler 1 Feld 7 Reihen
Lochbleche für 1 Feld
UniversMCS ® AP Feldverteiler media
Artikelbeschreibung Artikel-Nummer
UniversMCS Lochblech für media UP/AP, 999x250x2mm 100.010.171
Lochblech AP ideal für die Wandmontage
UniversMCS Erdungs/Lochblech, die Preiswerte Variante wenn kein Gehäuse benötigt
wird:
Anwendung: Direkte Mauermontage, in Wandschränken
Vorteile: Die Erdung muss für alle montierten Teile nur 1x gemacht werden
Artikelbeschreibung Artikel-Nummer
UniversMCS Erdungs/Lochblech 280x215x15mm f. Wandmontage 100.016.320
UniversMCS Erdungs/Lochblech 560x280x15mm f. Wandmontage 100.016.325
Lochblech nach Kundenwunsch
UniversMCS Lochblech nicht gebogen. Masse nach Absprache.
Distanzbolzen und C-Profilschienen auf verlangen
Artikelbeschreibung Artikel-Nummer
UniversMCS Lochblech Masse nach Wahl 100.010.182
Die Lochbleche in den Verteilern werden nach besprochenem Layout
in der ZidaTech montiert und verdrahtet.
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

Kleinverteiler kompakt:
für Telefonie - Multimedia - Netzwerke - Audio
“All in One” der Kleinverteiler EasyKlick:
- Modularer Aufbau nach den Kundenwünschen
- Platzsparend im Medienverteiler
- Für Wandmontage mit Abdeckung
- Ideale Höhe mit 2 Reihen nur 60 mm
- Hutschienenmontage möglich
- Stapelbare Varianten möglich
BBD xDSL, analog, ISDN und Telefonie
- DSL Breitband Hausübergabepunkt integriert
- Mini-S Bus mit und ohne Widerstand
- Mini-S Bus Analog
- Siehe Anschluss- und Verteilmodul Nr. 100.021.205
Freie Wahl auch nach der Installation zum
Umschalten auf ISDN oder analoge Dienste.
Verteiler mit Modulen
�
2 Typen Erdungs-/Lochblech für die direkte
Wandmontage sind erhältlich:
- Masse: 280x215x15 mm Nr. 100.016.320
- Masse: 560x280x15 mm Nr. 100.016.325
UniversMCS ® Kleinverteiler kompakt
�
Multimedia - Netzwerk - Audio
- Netzwerk variabel 6/12/18/24 Port
- Bestückbar mit Cat.6 EasyKlick Buchsen
- CATV und SAT Verteilung
- Integration von Audio-Modulen
- Siehe Kleinverteiler Nr. 100.016.300
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
31
Kleinverteiler kompakt

32
Einbauten Mediaverteiler
�
UniversMCS ® Kleinverteiler EasyKlick
Kleinverteiler EasyKlick für 6 Module UKV/CATV/SAT-Audio
Modularer Aufbau des Netzwerkes mit CATV/SAT-Verteilung
- Platzsparend im Medienverteiler
- Ideale Höhe mit 2 Reihen nur 60 mm
- Kleinverteiler 6/12/18/24 Port
- Bestückbar mit EasyKlick Cat.6 Buchsen und TV-Modulen
- Hutschienenmontage möglich
- Für Wandmontage mit Abdeckung
Artikelbeschreibung Artikel-Nummer
Kleinverteiler EasyKlick für Multimedia und Netzwerk 6 Port leer 100.016.300
Anschluss- und Verteilmodul Telefonie 2xBBD und 5xTEL
Ein Modul für alle gewünschten Anwendungen der Telefonie, inkl. vorgeschriebenem
Hausanschluss der Swisscom.
- BBD DSL Hausanschluss 2xRJ45 grün/blau
- umschaltbar von Analog auf ISDN Verteilung 5xRJ45
- ISDN Mini S-Bus mit schaltbarem Abschlusswiderstand
Artikelbeschreibung Artikel-Nummer
Anschluss- und Verteilmodul Telefonie 2xBBD und 5xTEL 100.021.205
Verteilmodul Telefonie 7xRJ45
Ideal für ISDN und Analog Anwendungen.
- umschaltbar von Analog auf ISDN Verteilung 7xRJ45
- ISDN Mini S-Bus mit schaltbarem Abschlusswiderstand
Artikelbeschreibung Artikel-Nummer
Verteilmodul Telefonie 7xRJ45 mit abschaltbarem Widerstand 100.021.206
Anschluss- und Verteilmodul 1xBBD und 6xPOTS
Ein Modul für alle gewünschten Anwendungen der Telefonie, inkl. vorgeschriebenem
Hausanschluss, welcher von der Swisscom verlangt
wird.
- BBD DSL Hausanschluss 1xRJ45 blau
- Telefonie 6xRJ45 grün
Artikelbeschreibung Artikel-Nummer
Anschluss und Verteilmodul Telefonie 1x BBD und 6x POTS 100.021.200
Kleinverteiler EasyKlick, die kompakte und preiswerte Lösung im Medienverteiler
oder für Wandmontage. Stapelbar in Kombination mit Kleinverteiler
Nr. 100.016.300, 100.021.206 und 100.021.205.
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

�
UniversMCS ® Haube zu Kleinverteiler + Verteilmodul
Haube zu Kleinverteilern
Haube zu Kleinverteilern mit zusätzlicher Halterung für FTTH Flach-AP Dose
Artikelbeschreibung Artikel-Nummer
Haube zu Kleinverteiler 100.016.300 + 100.021.205 + 100.021.206 + 100.021.200 100.016.305
Anschlussdose BB-Internet (DSL) 2xRJ45 Aufputz
Für Breitband-Internet (DSL-Modul) mit automatischer Brücke damit die geforderte Qualität
der Grundversorgung gewährleistet werden kann.
Erfüllt die technischen Anforderungen von Swisscom an die Hausinstallation für die
drahtgebundene analoge und digitale Netzschnittstelle.
Anschlüsse mittels drahtschonenden Käfigzugschraubklemmen, Anschlusschema rückseitig
aufgedruckt. ROHS Konform.
Belegung: 4, 5, 3, 6 / Schema R2
Artikelbeschreibung Artikel-Nummer
RenoWay BBD 2xRJ45, Aufputz AP36, ws, Standard 100.021.000
FTTH Flach-AP Anschlussdose ohne Pigtails (nur Kupplungen)
FTTH Datendose in Ausführung als Flach-Aufputz. Geringe Bauhöhe, kann neben bestehenden
Telefoniedosen mittels Befestigungsplatte einfach montiert werden. Universelles
Fasermanagement für Crimp- und Schrumpfspleissschutz.
-diverse Bestückungen
-Kabeleingang allseitig
-Gehäuse mit Staubschutzklappe
-Farbe weiss
Artikelbeschreibung Artikel-Nummer
FTTH Flach AP-Datendose, 2x LC/APC Kupplung 100.030.064
FTTH Flach AP-Datendose, 1x LC/APC Kupplung 100.030.065
Die FTTH-Dosen sind auch vorkonfektioniert lieferbar. Siehe Seite 74 - 76
Steckdosenleisten 4xT13
Steckdosenleiste 4 x T13 ohne Kabel für den Einbau UP Schrank
Artikelbeschreibung Artikel-Nummer
Steckdosenleiste 4xT13 für UP Verteiler 807.504.757
Montagewinkel für Steckdosenleiste
Montagewinkel für Steckdosenleiste
Artikelbeschreibung Artikel-Nummer
Montagewinkel für Steckdosenleiste 807.504.757 100.016.315
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
33
Einbauten Mediaverteiler

34
CATV & HVA Produkte
UniversMCS ® Hausanschluss-Verstärker
Hausanschlussverstärker Wisi VX-Serie
Hausanschlussverstäker Wisi 5 - 862 MHz
- Rückwegverstärkung mit Drehschalter einstellbar
- 1 Eingang / 1 Ausgang
- Anschluss 230 VAC
- Inkl. Messbuchse intern oder extern
Artikelbeschreibung Artikel-Nummer
Hausanschlussverstärker VX8114, 862MHz, 14dB, integr. Rückweg 100.010.600
Hausanschlussverstärker VX8120, 862MHz, 20dB, integr. Rückweg 100.010.615
Hausanschlussverstärker VX8227, 862MHz, 27dB, integr. Rückweg 100.010.610
Hausanschlussverstärker VX8035, 862MHz, 34dB, integr. Rückweg 100.010.605
Hausanschlussverstärker Cablecom CV-Serie
- inkl. Rückwegmodul
- 1 Eingang / 1 Ausgang
- Anschluss 230 VAC
- Inkl. Messbuchse intern oder extern
- Verstärker und Entzerrung im Vorwärts- und im Rückweg mit 1/2“-Pads einstellbar
Die steckbaren Pads müssen separat in der jweiligen Dämpfung bestellt werden
Artikelbeschreibung Artikel-Nummer
Hausanschlussverstärker Cablecom CV8114/P 14 dB, inkl. RM6010 100.010.250CA
Hausanschlussverstärker Cablecom CV8120/P 20 dB, inkl. RM6322 100.010.251CA
Hausanschlussverstärker Cablecom CV8227/P 27 dB, inkl. RM6322 100.010.252CA
Hausanschlussverstärker Cablecom CV8035/P 35 dB, inkl. RV6222 100.010.253CA
Dämpfungsstecker zu Verstärker Cablecom CV-Service
Dämpfungsstecker zu den Hausanschlussverstärkern
Pro Verstärker werden immer 2 Pads gebraucht
in den verschiedenen Dämpfungen erhältlich
Artikelbeschreibung Artikel-Nummer
Dämpfungsstecker DSK01, 1 dB 100.010.651
Dämpfungsstecker DSK02, 2 dB 100.010.652
Dämpfungsstecker DSK03, 3 dB 100.010.653
Dämpfungsstecker DSK04, 4 dB 100.010.654
Dämpfungsstecker DSK05, 5 dB 100.010.655
Dämpfungsstecker DSK06, 6 dB 100.010.656
Dämpfungsstecker DSK07, 7 dB 100.010.657
Dämpfungsstecker DSK08, 8 dB 100.010.658
Dämpfungsstecker DSK09, 9 dB 100.010.659
Dämpfungsstecker DSK10, 10 dB 100.010.660
Dämpfungsstecker DSK11, 11 dB 100.010.661
Dämpfungsstecker DSK12, 12 dB 100.010.662
Dämpfungsstecker DSK13, 13 dB 100.010.663
Dämpfungsstecker DSK14, 14 dB 100.010.664
Dämpfungsstecker DSK15, 15 dB 100.010.665
Dämpfungsstecker DSK16, 16 dB 100.010.666
Dämpfungsstecker DSK17, 17 dB 100.010.667
Dämpfungsstecker DSK18, 18 dB 100.010.668
Dämpfungsstecker DSK19, 19 dB 100.010.669
Dämpfungsstecker DSK20, 20 dB 100.010.670
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

Hochpassfilter
UniversMCS ® Hausanschluss-Verstärker
Hochpassfilter mit F-Anschlüssen
Zum Ausfiltern von Störsignalen im Rückweg
Artikelbeschreibung Artikel-Nummer
UniversMCS Hochpassfilter 47 MHz 100.010.087
UniversMCS Hochpassfilter 65 MHz 100.010.086
F-Dämpfungsglieder
Dämpfungsglied AFM
Zur Pegelanpassung in Hausverteilanlagen
Artikelbeschreibung Artikel-Nummer
F-Dämpfungsglieder, Standartwerte 3 dB 100.010.290
F-Dämpfungsglieder, Standartwerte 6 dB 100.010.291
F-Dämpfungsglieder, Standartwerte 10 dB 100.010.292
TV-Verteiler 2 - 8-fach
TV-Verteiler 2 - 8-fach
- Frequenzbereich 5-1000 MHz
- AND-Symbol ESI04N - ESI08N
- Bauform E = Anschlüsse auf beiden Seiten, bei 1 - 4-fach Verteiler
- Bauform TE = Anschlüsse auf einer Seite, bei 6- und 8-fach Verteiler
Neue Technologie: Ingress Blocking
Mit dieser Technologie werden Störungen in der Rückwärtsübertragung deutlich verbessert.
Artikelbeschreibung Artikel-Nummer
TV-Verteiler 2fach, Cablecom, 1x3.6dB, 1x4.0dB, ESI-02N-G 100.010.193CA
TV-Verteiler 3fach, Cablecom, 2x6.1dB, 1x6.5dB, ESI-03N-G 100.010.194CA
TV-Verteiler 4fach, Cablecom; 2x7,3dB, 2x7,7dB, ESI-04N-G 100.010.195CA
TV-Verteiler 6fach, Cablecom, 3x10.5dB, 3x10dB, ESI-06N 100.010.196CA
TV-Verteiler 8fach, Cablecom, 4x11,2dB, 4x10,8dB, ESI-08N 100.010.190CA
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
35
CATV & HVA Produkte

36
CATV & HVA Produkte
TV-Abzweiger 1-fach
TV-Abzweiger
- Frequenzbereich 5-1000 MHz
- AND-Symbol: ET16N - ET20N
- Bauform E = Anschlüsse auf beiden Seiten
Artikelbeschreibung Artikel-Nummer
TV-Abzweiger 1fach, Cablecom, 7.5 dB ET-1-6+/N-G 100.010.210CA
TV-Abzweiger 1fach, Cablecom, 9.5 dB ET-1-8+/N-G 100.010.211CA
TV-Abzweiger 1fach, Cablecom, 13.5 dB ET-1-12+/N-G 100.010.213CA
TV-Abzweiger 1fach, Cablecom, 17 dB ET-1-16+/N-G 100.010.215CA
TV-Abzweiger 1fach, Cablecom, 21 dB ET-1-20+N-G 100.010.216CA
TV-Abzweiger 2-fach
TV-Abzweiger
UniversMCS ® Verteiler und Abzweiger
- Frequenzbereich 5-1000 MHz
- AND-Symbol: ET2-8N - ET2-20N
- Bauform E = Anschlüsse auf beiden Seiten
Artikelbeschreibung Artikel-Nummer
TV-Abzweiger 2fach, Cablecom, 2 x 9.5 dB ET-2-8+/N-G 100.010.220CA
TV-Abzweiger 2fach, Cablecom, 2 x 13.5 dB ET-2-12+N-G 100.010.222CA
TV-Abzweiger 2fach, Cablecom, 2 x 17 dB ET-2-16+/N-G 100.010.223CA
TV-Abzweiger 2fach, Cablecom, 2 x 21 dB ET-2-20+/N-G 100.010.224CA
TV-Abzweiger 4/6/8-Fach
- sehr kleine Dämpfung
- sehr hohe Entkoppelung
- Schirmungsmass Class A
- Integrierter Ueberspannungsschutz
- Bauform TE = Anschlüsse von einer Seite
Artikelbeschreibung Artikel-Nummer
TV-Abzweiger 4fach, 12.5-14.5 dB ET-4-12 100.010.230
TV-Abzweiger 4fach, 16-17.5 dB ET-4-16 100.010.231
TV-Abzweiger 4fach, 4 x 20 dB ET-4-20 100.010.232
TV-Abzweiger 4fach, 4 x 12.5 dB TET-4-12/T 100.010.226
TV-Abzweiger 6fach, 12.5-17.5 dB MTE-6 100.010.234
TV-Abzweiger 8fach, 12.5-19.5 dB MTE-8 100.010.235
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

�
UniversMCS ® Verteiler und Abzweiger upc Cablecom
Abschlusswiderstand schraubbar
Abschlusswiderstand 75 Ohm mit F- Anschluss
Als Abschlusswiderstand an einem nicht benuzten Ausgang eines TV-Verteilers oder
Abzweiger
Artikelbeschreibung Artikel-Nummer
F-Abschlusswiderstand schraubbar 100.010.084
Adapter IECM-Wiclic F
Artikelbeschreibung Artikel-Nummer
Adapter IECM-Wiclic F 100.010.296
Anschlusskabel für Datendose
Artikelbeschreibung Artikel-Nummer
Breitband Anschlusskabel AKM-3 FM/Wiclic, 3 Meter 700.000.084
Breitband Anschlusskabel AKM-3 FM/Wiclic, 9 Meter 700.000.085
ZidaTech AG macht für Sie die CATV- & SAT-Berechnungen
Liegenschaft:
Liegenschaft DFH
Strasse / Nr. Grütlistrasse 50
PLZ/Ort 8002 Zürich
Hausverteilanlage:
Termin Signalanlieferung
Anzahl Häuser / Wohnungen 1
Installationsart Neuinstallation
Eigentümer / Bauherr:
Name Phillipp M. Berner + Daniela Zehnder
Strasse / Nr.
PLZ/Ort
Bemerkungen:
Prinzipschema Minimalpegel
Frequenz 862 MHz (kein Rückweg)
Eingangspegel 80.0 dBµV (80.0 dBµV)
Status Berechnung Ok
Bauteile HOMEWAY
Normen Homeway
Schulungslizenz
gültig bis 31.12.2006
Zida Tech AG, 4614 Hägendorf
Hausverteilanlage / Installationsanzeige
1 Fix Fix
Fix
Fix
6.0 / 25dB/100m
2
1
2
3
4 dB
10 dB
10 dB
Terrasse 01
62.8 (64.3)
Schlafen 12
69.4 (69.7)
66.7 (67.2)
16.0 / 25dB/100m / 4 17.0 / 25dB/100m / 1
Fix
14.0 / 25dB/100m / 4
23 212
15.0 / 25dB/100m / 6
84.9 (82.2) 0.5 / 84.9 (82.2)
0.5 /
Die Optimalität des Netzes ist abhängig vom fixierten und freigegebenen Material.
Die Anschlüsse an Abzweigern sind gemäss den Anschlussdämpfungen aufsteigend sortiert.
Die Kabellängen sind in Metern angegeben. Bezeichnungen: [Länge / Typ / Anschluss]
Durchgezogene Verbindungen: Homewaykabel, andere Verbindungen: Kabel fixiert.
Die Zahlen in Klammern stellen die effektiven Pegel in dBµV bei 47 MHz dar, die Zahlen links davon die Pegel in dBµV bei 862 MHz.
Verstärkerbezeichnungen: [Verstärkung / Entzerrung] Stellerbezeichnungen: [Dämpfungsglied / Entzerrungsglied]
Der maximale Ausgangspegel der benutzten Verstärker muss mehr als 20 dB höher sein als der berechnete Pegel am jeweiligen Ausgang.
Network Designer V2.00e by Kaufmann & Meier AG / Idee Tonatronic Berner Zehnder.tvn 31.03.2006
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
3 Fix Fix
4 Fix Fix
4
5
4 dB
4 dB
Bodendose Schlafen 12 Schrankraum
66.4 (66.0)
67.2 (66.9)
5 Fix Fix
Fix
7 Fix Fix
8 Fix Fix
Fix
6
9
61
62
63
64
65
4 dB
4 dB
4 dB
4 dB
4 dB
Wohnen 11
Wohnen 11
Wohnen 11
Wohnen 11
Wohnen 11
70.9 (71.6)
70.2 (70.7)
68.7 (68.8)
67.7 (67.8)
69.2 (68.9)
Fix
Fix
Fix
Fix
Fix
Fix
6.0 / 25dB/100m
12
12.0 / 25dB/100m 5.0 / 25dB/100m
13 / 25dB/100m 5.0 / 25dB/100m / 8
5.0 / 25dB/100m
13
14
121
122
123
124
125
126
10 dB
10 dB
10 dB
10 dB
10 dB
10 dB
18.0 / 25dB/100m Zi 13 / 2 17.0 15.0 / / 25dB/100m Zi 13 / / 3 5
Zi 14
13.0 / 25dB/100m Zi 14 / 7 13.0 / 25dB/100m Zi 13 / 5
Zi 13
12.0 / 25dB/100m / 6
63.0 (64.4)
66.9 (67.2)
62.5 (63.5)
66.2 (66.3)
62.0 (62.6)
65.7 (65.4)
15.0 / 25dB/100m / 2 13.0 / 25dB/100m / 3
Fix
24 215
245
3-Vert.
0.5 / / 1 93.0 (90.2)
Fix
275
0.5 / 99.3 (95.5)
Steller: [-3.7/-4.1]
Fix
305
10 dB (Daten 30)
0.5 / 69.9 (70.0)
335
SÜS
Haus Berner/Zehnder
P : 80.0 dBµV
10 Fix Fix
66
4 dB
Küche
68.4 (68.0)
9.0 / 25dB/100m / 7
11 Fix Fix
67
4 dB
Bodendose Küche
68.2 (67.1)
15 Fix
127
4 dB
Korridor 11
67.4 (66.2)
16 Fix
17 Fix
18 Fix
Fix
Fix
Fix
Fix
Fix
Fix
2.0 / 25dB/100m
5.0 / 25dB/100m
5.0 / 25dB/100m
19
8.0 20 / 25dB/100m / 8
21
181
182
183
184
185
186
187
188
189
4 dB
4 dB
10 dB
10 dB
10 dB
10 dB
10 dB
10 dB
10 dB
Schrankraum
15.0 / 25dB/100m / 5
16.0 / 25dB/100m Gästezimmer / 1 14 Gästezimmer
Büro 15.0 / 25dB/100m Büro / 5
Büro 13.0 / 25dB/100m / 2 Büro 12.0 / 25dB/100m / 1 Lounge
Lounge
69.9 (69.9)
68.7 (68.8) 63.9 (64.2)
63.8 (63.8) 16.0 / 25dB/100m 66.7 (66.4) / 4
64.3 (64.7)
67.9 (67.5)
63.8 (63.0)
67.4 (65.8)
0.5 /
Fix
6.0 / 25dB/100m / 3 8.0 / 25dB/100m / 6
25 218
86.1 (83.4)
22 Fix
190
4 dB
Waschen
69.4 (68.2)
37
CATV & HVA Produkte

38
Patchkabel für Schrank- & Verteilereinbauten
UniversMCS ® Patchkabel ISDN, TV und Cat.5e
TV Patchkabel für Medienverteiler
Artikelbeschreibung ArtikelNummer Länge
UniversMCS TV-Patchkabel f. Medienvert. 0.3 M 140.135.010/S 0.3 m
UniversMCS TV-Patchkabel f. Medienvert. 0.5 M 140.135.005/S 0.5 m
UniversMCS TV-Patchkabel f. Medienvert. 1.0 M 140.135.015/S 1 m
UniversMCS Koax-Patchkabel SüS Dose auf Vert. 0.5 M 140.136.005 0.5 m
UniversMCS Verbindungskabel Cablecom-Box zu Verteilmodul 140.136.100 0.5 m
Quality UTP Patchkabel ungeschirmt
RJ45 Cat.5e grün, Telefonie
Artikelbeschreibung ArtikelNummer Länge
Quality Patchkabel RJ45 UTP Cat.5e grün 100.083.005 0.5 m
Quality Patchkabel RJ45 UTP Cat.5e grün 100.083.010 1 m
Quality Patchkabel RJ45 UTP Cat.5e grün 100.083.020 2 m
Quality Patchkabel RJ45 UTP Cat.5e grün 100.083.030 3 m
Quality Patchkabel RJ45 UTP Cat.5e grün 100.083.050 5 m
Quality Patchkabel RJ45 UTP Cat.5e grün 100.083.075 7.5 m
Quality Patchkabel RJ45 UTP Cat.5e grün 100.083.100 10 m
Quality S/FTP Patchkabel geschirmt
RJ45 Cat.5e grau
Artikelbeschreibung ArtikelNummer Länge
Quality Patchkabel RJ45 Cat.5e S/FTP grau 100.114.005 0.5 m
Quality Patchkabel RJ45 Cat.5e S/FTP grau 100.114.010 1 m
Quality Patchkabel RJ45 Cat.5e S/FTP grau 100.114.020 2 m
Quality Patchkabel RJ45 Cat.5e S/FTP grau 100.114.030 3 m
Quality Patchkabel RJ45 Cat.5e S/FTP grau 100.114.050 5 m
Quality Patchkabel RJ45 Cat.5e S/FTP grau 100.114.075 7.5 m
Quality Patchkabel RJ45 Cat.5e S/FTP grau 100.114.100 10 m
Quality Patchkabel RJ45 Cat.5e S/FTP grau 100.114.150 15 m
Quality Patchkabel RJ45 Cat.5e S/FTP grau 100.114.200 20 m
Quality Patchkabel RJ45 Cat.5e S/FTP grau 100.114.250 25 m
Quality Patchkabel RJ45 Cat.5e S/FTP grau 100.114.300 30 m
Quality S/FTP Patchkabel geschirmt
RJ45 Cat.5e gelb
Artikelbeschreibung ArtikelNummer Länge
Quality Patchkabel RJ45 Cat.5e S/FTP gelb 100.115.005 0.5 m
Quality Patchkabel RJ45 Cat.5e S/FTP gelb 100.115.010 1 m
Quality Patchkabel RJ45 Cat.5e S/FTP gelb 100.115.020 2 m
Quality Patchkabel RJ45 Cat.5e S/FTP gelb 100.115.030 3 m
Quality Patchkabel RJ45 Cat.5e S/FTP gelb 100.115.050 5 m
Quality Patchkabel RJ45 Cat.5e S/FTP gelb 100.115.075 7.5 m
Quality Patchkabel RJ45 Cat.5e S/FTP gelb 100.115.100 10 m
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

UniversMCS ® Patchkabel ISDN, TV und Cat.5e
Quality S/FTP Patchkabel geschirmt
RJ45 Cat.5e rot
Artikelbeschreibung ArtikelNummer Länge
Quality Patchkabel RJ45 Cat.5e S/FTP rot 100.116.005 0.5 m
Quality Patchkabel RJ45 Cat.5e S/FTP rot 100.116.010 1 m
Quality Patchkabel RJ45 Cat.5e S/FTP rot 100.116.020 2 m
Quality Patchkabel RJ45 Cat.5e S/FTP rot 100.116.030 3 m
Quality Patchkabel RJ45 Cat.5e S/FTP rot 100.116.050 5 m
Quality Patchkabel RJ45 Cat.5e S/FTP rot 100.116.075 7.5 m
Quality Patchkabel RJ45 Cat.5e S/FTP rot 100.116.100 10 m
Quality S/FTP Patchkabel geschirmt
RJ45 Cat.5e blau
Artikelbeschreibung ArtikelNummer Länge
Quality Patchkabel RJ45 Cat.5e S/FTP blau 100.117.005 0.5 m
Quality Patchkabel RJ45 Cat.5e S/FTP blau 100.117.010 1 m
Quality Patchkabel RJ45 Cat.5e S/FTP blau 100.117.020 2 m
Quality Patchkabel RJ45 Cat.5e S/FTP blau 100.117.030 3 m
Quality Patchkabel RJ45 Cat.5e S/FTP blau 100.117.050 5 m
Quality Patchkabel RJ45 Cat.5e S/FTP blau 100.117.075 7.5 m
Quality Patchkabel RJ45 Cat.5e S/FTP blau 100.117.100 10 m
�
SAT - Anlagen auf Anfrage
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
39
Patchkabel für Schrank- & Verteilereinbauten

40
UniversMCS ® Gesamtsystem
UniversMCS ist eine flexible Standard und Multimedia
Verkabelung, welche sowohl in Neubauten
als auch bei Renovationen oder Umbauten ideal
eingesetzt werden kann.
Mit UniversMCS können alle verfügbaren
Multimedia-Dienste, wie Kabel- und Satellitenfernsehen,
Radio, Internet und Telefonie oder Multiroom
Systeme übertragen werden.
Vorteil für Sie
Um den Elektroplanern und Elektroinstallateuren
die Arbeit mit UniversMCS noch einfacher zu
machen, bieten wir einen besonderen Service.
Das gesamte UniversMCS System wird schon
bei der Erstellung der Offerte geplant und bis
zur Fertigstellung und Inbetriebnahme begleitet.
Preis-Leistungs-Verhältnis
UniversMCS, eine einfache, modulare und
preiswerte Lösung, die sich für den Elektroplaner,
den Installateur und vor allem für den Hauseigentümer
und natürlich auch die späteren Mieter
rechnet. Es ist nicht nur kostengünstig, sondern
lässt auch bei der Ausgestaltung der Versorgung
der einzelnen Räume mit den verschiedenen
Kommunikationskanälen alle Möglichkeiten offen.
Jetzt muss man sich nicht mehr vorher festlegen,
welche Anschlüsse man wo haben will, mit den
Varianten Modular und Cat. 6 entscheiden Sie
über die Möglichkeiten und Varianten der flexiblen
Kommunikationslösung.
Lassen Sie sich von Ihrem zertifizierten Univers-
MCS Partner beraten.
UniversMCS ®
Cat. 6
UniversMCS ®
Modular
UniversMCS ® Das Gesamtsystem aus einer Hand
UniversMCS
Das spricht für UniversMCS:
• Einfach zu installieren
• Modular ausbaufähig - sicher für die Zukunft
• Preiswert und flexibel für Neu- und Umbauten
• Bereit für TV über Kabel und Satellit
• Für Sternförmig- oder konventionelle Verkabelungen
• Entspricht EU Norm EN 50173-4
• Erfüllt Standards der Nachrichtentechnik
• Nach neusten Richtlinien der Netzbetreiber hergestellt
• Im Steiger Tarif und im NPK vertreten
• Herstellerneutrale Empfehlungen
• Einfamilienhäuser
• Gehobener Wohnungsbau
• Spitäler
• Hotel
• Altersheime
• Wohnheime
• Mietwohnungen
• Grossüberbauungen
• Standard EFH
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

UniversMCS CATV und PC/Telefonie
Merkmale der Version Modular:
• UniversMCS Modular ist voll kompatibel mit
dem HomeWayPlus System.
•
Die neuen Kommunikationsmodule decken die
Bedürfnisse im modernen Wohungsumfeld ab.
CATV und SAT sind ebenfalls integriert, oder
können nachgerüstet werden.
Multimedia Verkabelung
UniversMCS ® Modular
CATV
LAN TEL
A)
SAT
LAN TEL
A)
UniversMCS ® Modular
SwisscomTV, 4 Anschlüsse mit
2 U/UTP Cat.5e Kabeln realisert
Modular 2x PC 100Mbit
Die neuen Kommunikationsmodule für FLF
garantieren höchste Flexibilität
Modular DSL und TEL / LAN
FLF Modular
A) 1x UniversMCS DG 113 + 1x UniversMCS Cat.5e U/UTP
oder als Variante 1x UniversMCS Hybrid Kabel
FLF CATV
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
A)
41
UniversMCS ® Modular

42
UniversMCS ® Modular
EDIZIOdue ® EDIZIOdue - kompatibel
Design mit Abdeckplatte 60x60 mm
® - kompatibel
Design mit Abdeckplatte 60x60 mm
CATV
Anschlussdose
1x Breitband TV-Modul IECf / IECm
1x Anschluss für Kommunikationsmodul
Unterputz
UP60
weiss
Aufputz
AP54
weiss
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Brüstungskanal
BK60
weiss
AM04 2x IEC 4 dB Stichdose 100.801.204 100.811.204 100.821.204
AM10 2x IEC 10.5 dB Enddose* 100.801.210 100.811.210 100.821.210
AM11 2x IEC 11 dB Durchgangsdose 100.801.211 100.811.211 100.821.211
AM14 2x IEC 14 dB Durchgangsdose 100.801.215 100.811.215 100.821.215
AM19 2x IEC 19 dB Durchgangsdose 100.801.219 100.811.219 100.821.219
AM23 2x IEC 23 dB Durchgangsdose 100.801.223 100.811.223 100.821.223
*mit integriertem 75 Ω - R
SAT-TV
Anschlussdose
1x SAT TV-Modul IECf / IECm / Ff
1x Anschluss für Kommunikationsmodul
AM02 2x IEC / 1 F, SAT 5.5 / 2dB 100.801.302 100.811.302 100.821.302
TV-Modul nachrüstbar
Anschlussdose
1x Nachrüstbar für TV-Modul
1x Anschluss für Kommunikationsmodul
AMxx 100.801.090 100.811.090 100.821.090
Swisscom TV
Anschlussdose
2x Anschluss für Kommunikationsmodul
Anschlussdose
1x Anschluss für Kommunikationsmodul
2x Aufnahme für EasyKlick RJ45 Modul
Anschlussdose
1x Anschluss für Kommunikationsmodul
UniversMCS ® Modular Übersicht
100.804.280 100.814.280 100.824.280
100.804.380 100.814.380 100.824.380
100.804.180 100.814.180 100.824.180

Apparat für
Kombination
MA60
weiss
Apparat für
Metall-,Glas-
Abdeckrahmen
MAP weiss
UniversMCS ® Modular Übersicht
Apparat für
Einbau
MA
weiss
Abdeckset
Unterputz
UP60
weiss
Abdeckset
Einbau
MA60
weiss
FLF
62.5x37.5 mm
weiss
100.861.204 100.851.204 100.871.204 100.801.200 100.861.200 100.881.504
100.861.210 100.851.210 100.871.210 100.881.510
100.861.211 100.851.211 100.871.211 100.881.511
100.861.215 100.851.215 100.871.215 100.881.515
100.861.219 100.851.219 100.871.219 100.881.519
100.861.223 100.851.223 100.871.223 100.881.523
100.861.302 100.851.302 100.871.302 100.801.300 100.861.300 100.881.602
100.861.090 100.851.090 100.871.090 100.801.000 100.861.000
100.864.280 100.854.280 100.874.280 100.804.200 100.864.200
100.864.380 100.854.380 100.874.380 100.804.300 100.864.300
100.864.180 100.854.180 100.874.180 100.804.100 100.864.100 100.881.080
�
Weitere Abdecksets auf Seite 46
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
43
UniversMCS ® Modular

44
UniversMCS ® Modular
Standard
Design mit Abdeckrondellen Ø60/63mm
CATV
Anschlussdose
1x Breitband TV-Modul IECf / IECm
1x Anschluss für Kommunikationsmodul
Unterputz
UP63
weiss
Aufputz
AP53
weiss
Brüstungskanal
BK63
weiss
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Apparat für
Kombination
MAS60
weiss
AM04 2x IEC 4 dB Stichdose 100.801.204A 100.811.204A 100.821.204A 100.861.204A
AM10 2x IEC 10.5 dB Enddose 100.801.210A 100.811.210A 100.821.210A 100.861.210A
AM11 2x IEC 11 dB Durchgangsdose 100.801.211A 100.811.211A 100.821.211A 100.861.211A
AM14 2x IEC 14 dB Durchgangsdose 100.801.215A 100.811.215A 100.821.215A 100.861.215A
AM19 2x IEC 19 dB Durchgangsdose 100.801.219A 100.811.219A 100.821.219A 100.861.219A
AM23 2x IEC 23 dB Durchgangsdose 100.801.223A 100.811.223A 100.821.223A 100.861.223A
*mit integriertem 75 Ω - R
SAT-TV
Anschlussdose
1x SAT TV-Modul IECf / IECm / Ff
1x Anschluss für Kommunikationsmodul
AM02 2x IEC / 1 F, SAT 5.5 / 2dB 100.801.302A 100.811.302A 100.821.302A 100.861.302A
TV-Modul nachrüstbar
Anschlussdose
1x Nachrüstbar für TV-Modul
1x Anschluss für Kommunikationsmodul
AMxx 100.801.090A 100.811.090A 100.821.090A 100.861.090A
Swisscom TV
Anschlussdose
2x Anschluss für Kommunikationsmodul
Anschlussdose
1x Anschluss für Kommunikationsmodul
2x Aufnahme für EasyKlick RJ45 Modul
Anschlussdose
1x Anschluss für Kommunikationsmodul
UniversMCS ® Modular Standard Übersicht
100.804.280A 100.814.280A 100.824.280A 100.864.280A
100.804.380A 100.814.380A 100.824.380A 100.864.380A
100.804.180A 100.814.180A 100.824.180A 100.864.180A

Apparat für
NUP/AP
NP63
weiss
UniversMCS ® Modular Standard Übersicht
Apparat für
Einbau
MA
weiss
Abdeckset
Unterputz
UP63
weiss
Abdeckset
Einbau
MAS60
weiss
100.841.204A 100.871.204 100.801.200A 100.891.200A
100.841.210A 100.871.210
100.841.211A 100.871.211
100.841.215A 100.871.215
100.841.219A 100.871.219
100.841.223A 100.871.223
100.841.302A 100.871.302 100.801.300A 100.891.300A
100.841.090A 100.871.090 100.801.000A 100.891.000A
100.844.280A 100.874.280 100.804.200A 100.894.200A
100.844.380A 100.874.380 100.804.300A 100.894.300A
100.844.180A 100.874.180 100.804.100A 100.894.100A
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
45
UniversMCS ® Modular

46
UniversMCS Y-Patchkabel
EDIZIOdue® - kompatibel
Design mit Abdeckplatte
60x60 mm
Standard
Design mit Abdeckrondellen
Ø60/63mm
UniversMCS ® Y-Patchkabel 2 Fach
Abdecksets für Teilbestückung für UniversMCS, Modular
Anschlussdose
1x Breitband TV-Modula iECf / IECm
1x Anschluss für Kommunikationsmodul
TV Modul bestückt
Y - Patchkabel LAN/LAN
Anschluss- und Patchkabel LAN/LAN blau/blau
Y-Patchkabel 140.107.xxx zu Modul 100.040.702 UniversMCS
Artikelbeschreibung ArtikelNummer Länge
UniversMCS Y-Patchkabel LAN/LAN 140.107.005 0.5 m
UniversMCS Y-Patchkabel LAN/LAN 140.107.010 1 m
UniversMCS Y-Patchkabel LAN/LAN 140.107.020 2 m
Y - Patchkabel TEL/LAN
Anschluss- und Patchkabel HW-Y-Kabel2 TEL / LAN grün / blau
Y-Patchkabel 140.102.xxx zu Modul 100.010.703 + 100.010.704 UniversMCS
Artikelbeschreibung ArtikelNummer Länge
UniversMCS Y-Patchkabel TEL/LAN 140.102.005 0.5 m
UniversMCS Y-Patchkabel TEL/LAN 140.102.010 1 m
UniversMCS Y-Patchkabel TEL/LAN 140.102.020 2 m
Y - Patchkabel TEL/TEL separat
Anschluss- und Patchkabel HW-Y-Kabel11 TEL/TEL separat blau / gelb
Y-Patchkabel 140.113.xxx zu Modul 100.040.705 + 100.040.706 UniversMCS
Artikelbeschreibung ArtikelNummer Länge
UniversMCS Y-Patchkabel TEL/TEL separat 2x RJ45 140.113.005 0.5 m
UniversMCS Y-Patchkabel TEL/TEL separat 2x RJ45 140.113.010 1 m
UniversMCS Y-Patchkabel TEL/TEL separat 2x RJ45 140.113.020 2 m
Patchkabel TEL parallel
�
UniversMCS Patchkabel TEL parallel rot / grün
Patchkabel 140.131.xxx zu Modul 100.040.707 UniversMCS
Anschlussdose
1x SAT TV-Modul IECF / IECm / Ff
1x Anschluss für Kommunikationsmodul
TV Modul bestückt
100.801.500 100.861.500 100.801.600 100.861.900
100.801.500A 100.891.500A 100.801.600A 100.891.600A
Artikelbeschreibung ArtikelNummer Länge
UniversMCS Patchkabel TEL RJ45/RJ45 140.131.005 0.5 m
UniversMCS Patchkabel TEL RJ45/RJ45 140.131.010 1 m
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Siehe auch Seite 42 bis 45

UniversMCS Kommunikationsmodul
LAN RJ45 100Mb STP / Tel. RJ45
Schema Nr. 3
Art.-Nr. 100.040.703 140.102.xxx
UniversMCS Kommunikationsmodul
LAN RJ45 100Mb STP / Tel. TT83
Schema Nr. 4
Art.-Nr. 100.040.704 140.102.xxx
UniversMCS Kommunikationsmodul
2 x LAN RJ45 100Mb STP
Schema Nr. 2
Art.-Nr. 100.040.702 140.107.xxx
UniversMCS Kommunikationsmodul
LAN RJ45 Gigabit STP
Schema Nr. 1
Art.-Nr. 100.040.751 100.180.xxx
UniversMCS Kommunikationsmodul
2 x Tel. parallel RJ45
Schema Nr. 7
Art.-Nr. 100.040.707 140.131.xxx
UniversMCS Kommunikationsmodul
2 x Tel. getrennt RJ45
Schema Nr. 5
Art.-Nr. 100.040.705 140.113.xxx
UniversMCS Kommunikationsmodul
1 x Tel. RJ45 / 1 x TT83 getrennt
Schema Nr. 6
Art.-Nr. 100.040.706 140.113.xxx
UniversMCS Kommunikationsmodul
1 x Breitband DSL RJ45 / 1 x Tel.
RJ45
Schema Nr. 8
Art.-Nr. 100.040.708
UniversMCS Kommunikationsmodul
1 x Breitband DSL RJ45 / 1 x Tel.
TT83
Schema Nr. 9
Art.-Nr. 100.040.709
UniversMCS Kommunikationsmodul-
Anschluss, Schneidklemmtechnik
(bei Dosen dabei)
Art.-Nr. 100.040.700
UniversMCS ® Kommunikationsmodule
Patchkabel
im Verteiler
100.021.xxx
100.021.xxx
UniversMCS TV-Modul AM04
2xIEC 4dB Stichleitungsdose
Art.-Nr. 100.040.804
UniversMCS TV-Modul AM10
2xIEC 10dB Enddose
mit integr. Widerstand
Art.-Nr. 100.040.810
UniversMCS TV-Modul AM11
2xIEC 11dB Durchgangsdose
Art.-Nr. 100.040.811
UniversMCS TV-Modul AM15
2xIEC 14dB Durchgangsdose
Art.-Nr. 100.040.815
UniversMCS TV-Modul AM19
2xIEC 19dB Durchgangsdose
Art.-Nr. 100.040.819
UniversMCS TV-Modul AM23
2xIEC 23dB Durchgangsdose
Art.-Nr. 100.040.823
UniversMCS TV-Modul AM02
1xF / 2xIEC 1xF SAT-Dose
Art.-Nr. 100.040.802
UniversMCS Isolierdeckel
rückseitig zu TV-Modul
(bei Kombinationsdosen dabei)
Art.-Nr. 100.040.420
Abschlusswiederstand 75 Ohm
Ø 6.0 mm
Art.-Nr. 100.040.195
Die Module müssen mit dem Patchkabel übereinstimmen
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
47
UniversMCS Module

48
UniversMCS ® Cat.6
Multimedia Verkabelung
UniversMCS Cat.6 ist für den gehobenen Wohnungs- und Zweckbau vorgesehen. Durch die
kombinationsfähigen Bauformen ist eine hohe Flexibilität zum Nachrüsten der Dosen vorhanden.
Der Standard im gehobenen Wohnungsbau
CATV und 2x PC Cat.6 U/UTP
�
UniversMCS ® Cat.6
Swisscom TV und 2x LAN Cat.6
In einer Projektbegleitung zeigen wir Ihnen gerne alle Möglichkeiten.
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

CATV und 2x LAN Cat.6 UTP
Kabeltypen:
1x UniversMCS DG 113
2x UniversMCS Cat.6 U/UTP
Grenzenlose Kommunikation im Wohnungsbau
UniversMCS ® Cat.6
Hausverteiler für Multimedia- und konventionelle Verkabelungen
Einfache Montage der kombinationsfähigen
CATV und 2x LAN Cat.6 U/UTP Dose
• Schnelle Montage dank den UniversMCS Kabeln 2x Cat.6 U/UTP bis 400 MHz
• UniversMCS Digital Drop Koax Kabel bis 3000 MHz Klass A+
1x UniversMCS DG 113
2x UniversMCS Cat.6 S/FTP / SF/FTP
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
49
UniversMCS ® Cat.6

50
UniversMCS ® Cat.6
EDIZIOdue - kompatibel
Design mit Abdeckplatte 60x60 mm
CATV
Anschlussdose
1x Breitband TV-Modul IECf / IECm
2x Aufnahme für EasyKlick RJ45 Modul
UniversMCS ® Cat.6 Übersicht
Unterputz
UP60
weiss
Aufputz
AP54
weiss
Brüstungskanal
BK60
weiss
Quality S/FTP Patchkabel geschirmt RJ45 Cat.6 grau
Quality RJ45 Patchkabel S/FTP Cat.6 mit Knickschutztülle grau, Stecker vergossen
Belegung 1:1 gemäss EIA/TIA 568B, 4x2xAWG27/7 PVC 4P, Kabelfarbe grau
Artikelbeschreibung ArtikelNummer Länge
Quality Patchkabel RJ45 Cat.6 S/FTP grau 100.180.005 0.5 m
Quality Patchkabel RJ45 Cat.6 S/FTP grau 100.180.010 1 m
Quality Patchkabel RJ45 Cat.6 S/FTP grau 100.180.020 2 m
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Apparat für
Kombination
MA60
weiss
AM04 2x IEC 4 dB Stichdose 100.802.504 100.812.504 100.822.504 100.862.504
AM10 2x IEC 10.5 dB Enddose* 100.802.510 100.812.510 100.822.510 100.862.510
AM11 2x IEC 11 dB Durchgangsdose 100.802.511 100.812.511 100.822.511 100.862.511
AM15 2x IEC 14 dB Durchgangsdose 100.802.515 100.812.515 100.822.515 100.862.515
AM19 2x IEC 19 dB Durchgangsdose 100.802.519 100.812.519 100.822.519 100.862.519
AM23 2x IEC 23 dB Durchgangsdose 100.802.523 100.812.523 100.822.523 100.862.523
*mit integriertem 75 Ω - R
SAT-TV
Anschlussdose
1x SAT TV-Modul IECf / IECm / Ff
2x Aufnahme für EasyKlick RJ45 Modul
AM02 2x IEC / 1 F, SAT 5.5 / 2dB 100.802.602 100.812.602 100.822.602 100.862.602
TV-Modul nachrüstbar
Anschlussdose
1x Nachrüstbar für TV-Modul
2x Aufnahme für EasyKlick RJ45 Modul
AMxx 100.802.090 100.812.090 100.822.090 100.862.090
�
Alle Dosen auch im Standard Design erhältlich

Apparat für
Metall-,Glas-
Abdeckrahmen
MA weiss
Apparat für
Einbau
MA
weiss
UniversMCS ® Cat.6 Übersicht
Abdeckset
Unterputz
UP60
weiss
Abdeckset
Einbau
MA60
weiss
FLF
62.5x37.5 mm
weiss
100.852.504 100.872.504 100.802.500 100.862.500 100.882.000
100.852.510 100.872.510
100.852.511 100.872.511
100.852.515 100.872.515
100.852.519 100.872.519
100.852.523 100.872.523
100.852.602 100.872.602 100.802.600 100.862.600
100.852.090 100.872.090 100.802.000 100.862.000
Abdeckset für Teilbestückung
TV-Modul und 1x EasyKlick bestückt
Abdeckset für Teilbestückung
TV-Modul und 1x EasyKlick bestückt
Abdeckset für Teilbestückung
1x EasyKlick bestückt
100.802.200 100.862.200
100.802.300 100.862.300
100.802.100 100.862.100
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
51
UniversMCS ® Cat.6

52
UniversMCS ® Schema
Modular
Schema 1: 1x Gigabit Ethernet
Schemata Modular
Verteiler
Installationskabel
Anschlussdose
Amnwenderkabel
UniversMCS ® Schema Modular Nr. 1
Panel
Kommunikationsmodul-
Anschluss
Kommunikationsmodule
Schema # 1: 1x Gigabit Ethernet
Patchkabel Cat. 5e
1x RJ45 STP
Patchkabel Cat. 5e Anschluss Installationskabel U/UTP oder F/UTP Cat.6 EasyKlick
Artikel # 100.040.751
Buchse Verbindungs- Verbindungs- IDC Klemme 100.016.100
RJ45 Stecker Buchse EIA/TIA 568A TA-8068SD-WH
STP EIA/TIA 568A
Schirm S S Schirmkontakt
1 1 1 1 grün/weiss Paar 3 grün/weiss 1
2 2 2 2 grün Paar 3 grün 2
3 3 3 3 orange/weiss Paar 2 orange/weiss 3
4 4 4 4 blau Paar 1 blau 4
5 5 5 5 blau/weiss Paar 1 blau/weiss 5
6 6 6 6 orange Paar 2 orange 6
7 7 7 7 braun/weiss Paar 4 braun/weiss 7
8 8 8 8 braun Paar 4 braun 8
Schirm S S Schirmkontakt Schirm Schirm Schirm
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Cat. 5e Class D Link ISO/IEC11801 / EN50173-1
Cat. 5e Class D Channel ISO/IEC11801 / EN50173-1

Schema 2: 2x Fast Ethernet 10/100
Modular
Schema 3: 1x Fast Ethernet 10/100,
1x Tel (POTS oder ISDN)
Schemata Modular
Verteiler
Installationskabel
Anschlussdose
Amnwenderkabel
Panel
Kommunikationsmodul-
Anschluss
Kommunikationsmodule
UniversMCS ® Schemata Modular Nr. 2 + 3
Y-Patchkabel
Artikel # 140.107.005/010
Schema # 2: 2x Fast Ethernet 10/100
2x RJ45 STP
Patchkabel Cat. 5e Anschluss Installationskabel U/UTP oder F/UTP Cat.6 EasyKlick
Artikel # 100.040.702
Buchse links Buchse rechts Verbindungs- Verbindungs- IDC Klemme 100.016.100 Stecker A Stecker B Stecker C
RJ45 RJ45 Stecker Buchse EIA/TIA 568A TA-8068SD-WH RJ45 RJ45 RJ45
STP STP EIA/TIA 568A rot blau blau
Schirm S S Schirmkontakt
zur Buchse links 6 1 1 1 grün/weiss Paar 3 grün/weiss 1 1 6
3 2 2 2 grün Paar 3 grün 2 2 3
3 3 3 3 orange/weiss Paar 2 orange/weiss 3 3 3
2 4 4 4 blau Paar 1 blau 4 4 2
zur Buchse rechts 1 5 5 5 blau/weiss Paar 1 blau/weiss 5 5 1
6 6 6 6 orange Paar 2 orange 6 6 6
2 7 7 7 braun/weiss Paar 4 braun/weiss 7 7 2
1 8 8 8 braun Paar 4 braun 8 8 1
Schirm S S Schirmkontakt Schirm Schirm Schirm Schirm Schirm Schirm
Schema # 3: 1x Fast Ethernet 10/100, 1x Tel. (POTS oder ISDN)
1x RJ45 STP / 1x RJ45 UTP
Patchkabel Anschluss Installationskabel U/UTP oder F/UTP Cat.6 EasyKlick
Artikel # 100.040.703
Buchse links Buchse rechts Verbindungs- Verbindungs- IDC Klemme 100.016.100 Stecker A Stecker B Stecker C
RJ45 RJ45 Stecker Buchse EIA/TIA 568A TA-8068SD-WH RJ45 RJ45 RJ45
UTP STP EIA/TIA 568A rot grün blau
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Y-Patchkabel
Artikel # 140.102.005/010
Schirm S S Schirmkontakt
zur Buchse links 3 1 1 1 grün/weiss Paar 3 grün/weiss 1 1 3
6 2 2 2 grün Paar 3 grün 2 2 6
3 3 3 3 orange/weiss Paar 2 orange/weiss 3 3 3
2 4 4 4 blau Paar 1 blau 4 4 2
zur Buchse rechts 1 5 5 5 blau/weiss Paar 1 blau/weiss 5 5 1
6 6 6 6 orange Paar 2 orange 6 6 6
4 7 7 7 braun/weiss Paar 4 braun/weiss 7 7 4
5 8 8 8 braun Paar 4 braun 8 8 5
Schirm S S Schirmkontakt Schirm Schirm Schirm Schirm Schirm Schirm
53
UniversMCS ® Schema
Seite 2 von 5 V1 100210

54
UniversMCS ® Schema
Schema 4: 1x Fast Ethernet 10/100,
1x Tel. mit TT83 (POTS oder ISDN)
Modular
Schema 5: 2x Tel. separat (POTS
oder ISDN)
Schemata Modular
Verteiler
Installationskabel
Anschlussdose
Amnwenderkabel
Panel
Kommunikationsmodul-
Anschluss
Kommunikationsmodule
UniversMCS ® Schema Modular Nr. 4 + 5
Schema # 4: 1x Fast Ethernet 10/100, 1x Tel. mit TT83 (POTS oder ISDN)
Y-Patchkabel
Artikel # 140.102.005/010
1x RJ45 STP / 1x TT83
Patchkabel Anschluss Installationskabel U/UTP oder F/UTP Cat.6 EasyKlick
Artikel # 100.040.704
Buchse links Buchse rechts Verbindungs- Verbindungs- IDC Klemme 100.016.100 Stecker A Stecker B Stecker C
RJ45 Swiss TT Stecker Buchse EIA/TIA 568A TA-8068SD-WH RJ45 RJ45 RJ45
STP EIA/TIA 568A rot grün blau
Schirm S S Schirmkontakt
zur Buchse links 2a 1 1 1 grün/weiss Paar 3 grün/weiss 1 1 3
2b 2 2 2 grün Paar 3 grün 2 2 6
3 3 3 3 orange/weiss Paar 2 orange/weiss 3 3 3
2 4 4 4 blau Paar 1 blau 4 4 2
zur Buchse rechts 1 5 5 5 blau/weiss Paar 1 blau/weiss 5 5 1
6 6 6 6 orange Paar 2 orange 6 6 6
1a 7 7 7 braun/weiss Paar 4 braun/weiss 7 7 4
1b 8 8 8 braun Paar 4 braun 8 8 5
Schirm S S Schirmkontakt Schirm Schirm Schirm Schirm Schirm Schirm
Schema # 5: 2x Tel. separat (POTS oder ISDN)
2x RJ45 UTP
Patchkabel Anschluss Installationskabel U/UTP oder F/UTP Cat.6 EasyKlick
Artikel # 100.040.705
Buchse links Buchse rechts Verbindungs- Verbindungs- IDC Klemme 100.016.100 Stecker A Stecker B Stecker C
RJ45 RJ45 Stecker Buchse EIA/TIA 568A TA-8068SD-WH RJ45 RJ45 RJ45
UTP UTP EIA/TIA 568A rot grün gelb
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Y-Patchkabel
Artikel # 140.113.005/010
S S Schirmkontakt
zur Buchse links 3 1 1 1 grün/weiss Paar 3 grün/weiss 1 1 3
6 2 2 2 grün Paar 3 grün 2 2 6
6 3 3 3 orange/weiss Paar 2 orange/weiss 3 3 6
4 4 4 4 blau Paar 1 blau 4 4 4
zur Buchse rechts 5 5 5 5 blau/weiss Paar 1 blau/weiss 5 5 5
3 6 6 6 orange Paar 2 orange 6 6 3
4 7 7 7 braun/weiss Paar 4 braun/weiss 7 7 4
5 8 8 8 braun Paar 4 braun 8 8 5
S S Schirmkontakt Schirm Schirm Schirm Schirm Schirm
Seite 3 von 5 V1 100210

Schema 6: 2x Tel. separat 1x mit
TT83 (POTS oder ISDN)
Modular
Schema 7: 2X Tel. parallel (POTS
oder ISDN)
Schemata Modular
Verteiler
Installationskabel
Anschlussdose
Amnwenderkabel
Panel
Kommunikationsmodul-
Anschluss
Kommunikationsmodule
UniversMCS ® Schema Modular Nr. 6 + 7
Y-Patchkabel
Artikel # 140.113.005/010
Schema # 6: 2x Tel. separat 1x mit TT83 (POTS oder ISDN)
1x RJ45 UTP / 1x TT83
Patchkabel Anschluss Installationskabel U/UTP oder F/UTP Cat.6 EasyKlick
Artikel # 100.040.706
Buchse links Buchse rechts Verbindungs- Verbindungs- IDC Klemme 100.016.100 Stecker A Stecker B Stecker C
RJ45 Swiss TT Stecker Buchse EIA/TIA 568A TA-8068SD-WH RJ45 RJ45 RJ45
UTP EIA/TIA 568A rot grün gelb
S S Schirmkontakt
zur Buchse links 3 1 1 1 grün/weiss Paar 3 grün/weiss 1 1 3
6 2 2 2 grün Paar 3 grün 2 2 6
2b 3 3 3 orange/weiss Paar 2 orange/weiss 3 3 6
1a 4 4 4 blau Paar 1 blau 4 4 4
zur Buchse rechts 1b 5 5 5 blau/weiss Paar 1 blau/weiss 5 5 5
2a 6 6 6 orange Paar 2 orange 6 6 3
4 7 7 7 braun/weiss Paar 4 braun/weiss 7 7 4
5 8 8 8 braun Paar 4 braun 8 8 5
S S Schirmkontakt Schirm Schirm Schirm Schirm Schirm
Schema # 7: 2x Tel. parallel (POTS oder ISDN)
2x RJ45 UTP
Patchkabel Anschluss Installationskabel U/UTP oder F/UTP Cat.6 EasyKlick
Artikel # 100.040.707
Buchse links Buchse rechts Verbindungs- Verbindungs- IDC Klemme 100.016.100 Stecker A Stecker B
RJ45 RJ45 Stecker Buchse EIA/TIA 568A TA-8068SD-WH RJ45 RJ45
UTP UTP EIA/TIA 568A rot grün
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Patchkabel
Artikel # 140.131.005/010
S S Schirmkontakt
zur Buchse links 3 1 1 1 grün/weiss Paar 3 grün/weiss 1 1 3
3 2 2 2 grün Paar 3 grün 2 2 6
6 3 3 3 orange/weiss Paar 2 orange/weiss 3 3
6 4 4 4 blau Paar 1 blau 4 4
zur Buchse rechts 4 5 5 5 blau/weiss Paar 1 blau/weiss 5 5
4 6 6 6 orange Paar 2 orange 6 6
5 7 7 7 braun/weiss Paar 4 braun/weiss 7 7 4
5 8 8 8 braun Paar 4 braun 8 8 5
S S Schirmkontakt Schirm Schirm Schirm Schirm Schirm
55
UniversMCS ® Schema
Seite 4 von 5 V1 100210

56
UniversMCS ® Schema
Schema 8: BB DSL mit automatischer
Brücke
Modular
Schema 9: BB DSL mit TT83, mit
automatischer Brücke
Schemata Modular
Verteiler
Installationskabel
Anschlussdose
Amnwenderkabel
Panel
Kommunikationsmodul-
Anschluss
Kommunikationsmodule
UniversMCS ® Schema Modular Nr. 8 + 9
Schema # 8: BB DSL mit automatischer Brücke
Y-Patchkabel
Artikel # 100.021.105/110/120
Cat.6 EasyKlick
Anschluss Installationskabel U/UTP oder F/UTP
1x RJ45 grün /
1x RJ45 blau mit autom. Brücke
Artikel # 100.040.708
Y-Patchkabel
Artikel # 100.021.105/110/120
Buchse links Buchse rechts Verbindungs- Verbindungs- IDC Klemme 100.016.100
RJ45 RJ45 Stecker Buchse EIA/TIA 568A TA-8068SD-WH
UTP, grün UTP, blau EIA/TIA 568A
mit autom. Brücke
S S Schirmkontakt Line
Splitter Line 3 1 1 1 grün/weiss Paar 3 grün/weiss 1 gelb
gelb 4 3 2 2 2 grün Paar 3 grün 2
zur blauen Buchse 3 3 3 orange/weiss Paar 2 orange/weiss 3
4 4 4 4 blau Paar 1 blau 4
5 5 5 5 blau/weiss Paar 1 blau/weiss 5
6 6 6 orange Paar 2 orange 6
grün 5 6 7 7 7 braun/weiss Paar 4 braun/weiss 7
Splitter Tel. 6 8 8 8 braun Paar 4 braun 8 grün
S S Schirmkontakt Schirm Schirm Schirm Tel.
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Schema # 9: BB DSL mit TT83, mit automatischer Brücke
Y-Patchkabel
Artikel # 100.021.105/110/120
Cat.6 EasyKlick
Anschluss Installationskabel U/UTP oder F/UTP
1x TT83 /
1x RJ45 blau mit autom. Brücke
Artikel # 100.040.709
Y-Patchkabel
Artikel # 100.021.105/110/120
Buchse links Buchse rechts Verbindungs- Verbindungs- IDC Klemme 100.016.100
RJ45 TT83 Stecker Buchse EIA/TIA 568A TA-8068SD-WH
UTP, blau EIA/TIA 568A
mit autom. Brücke
S S Schirmkontakt Line
Splitter Line 2a 1 1 1 grün/weiss Paar 3 grün/weiss 1 gelb
gelb 3 1a 2 2 2 grün Paar 3 grün 2
zur blauen Buchse 3 3 3 orange/weiss Paar 2 orange/weiss 3
4 4 4 4 blau Paar 1 blau 4
5 5 5 5 blau/weiss Paar 1 blau/weiss 5
6 6 6 orange Paar 2 orange 6
grün 6 1b 7 7 7 braun/weiss Paar 4 braun/weiss 7
Splitter Tel. 2b 8 8 8 braun Paar 4 braun 8 grün
S S Schirmkontakt Schirm Schirm Schirm Tel
Seite 5 von 5 V1 100210

Breitband DSL
RenoWay Breitband Internet DSL-Dose
ist als Hausübergabepunkt von Swisscom
verlangt.
Telefonie- Netzwerk
HomeNetworking mit RenoWay
Die heutigen Bedürfnisse an die Kommunikationstechnik
bei Neubauten, Renovationen und
Umbauten sind sehr unterschiedlich. Mit dem
RenoWay Sortiment können Sie komfortabel jede
Lösung realisieren wie:
RenoWay für xDSL für digitale und
analoge Anwendungen.
RenoWay Netzwerk und Telefonie
kombiniert für Fast Ethernet und 1
GigaBit.
Telefonie
CATV-SAT-UKV
RenoWay CATV oder SAT
kombiniert mit 2x Cat.6
UTP oder STP
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
57
RenoWay

58
RenoWay ® Montage
Hier stimmt die Montagefreundlichkeit
RenoWay, die neuste 2-Loch Generation für CATV- und SAT
Anwendungen. Sie wurden nach den Vorschriften der Netzbetreiber
hergestellt und decken noch höhere Bandbreiten
ab, um dem wachsenden Bedarf von Video on Demand und
Catch-up TV Rechnung zu tragen. Es werden zwei Anschlüsse
für 2-Weg benötigt, nämlich für das Modem und für die
Settop-Box. Für weitere Anschlüsse stehen Adapter zur
Verfügung.
Kombinationsfähige CATV / SAT
Einbau-Variante
Merkmale RenoWay
- CATV-Dose Bandbreite neu bis 1‘000 MHz
- Dämpfungsvarianten: 4/10/11/14/19/23 dB
- Enddose mit integriertem Widerstand für die schnelle Montage
- SAT Dose bis 2.15 Gigahertz
- Preiswerte kombinationsfähige Varianten
- FLF für ideale Platzverhältnisse
- Design und Bauformen aller Hersteller
FLF Anwendungen für ideale Platzverhältnisse und eine schmale Bauform
Variante mit 3 Kabeln
Variante mit 2 Kabeln
Variante mit 3 Kabeln
- FLF 62.5x37.5 mm 2x Cat.6 UTP oder STP
- FLF 62.5x37.5 mm 1x Breitband TV/RT Modul
- Hier werden 2 UniversMCS Kabel Cat.6 und 1 UniversMCS DG113 verwendet.
Variante mit 2 Kabeln
RenoWay Montage
- FLF 62.5x37.5 mm mit Modul LAN RJ45 100Mb STP und Tel. TT83
- FLF 62.5x37.5 mm SAT TV Modul IECf / IECm /Ff
- Ideal für die Installation mit nur 1 Kabel und 2 modularen Anschlüssen.
�
Modulare Einsätze für FLF Seite 47
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

Funktion: Die RenoWay Breitband Dose enthält eine automatische
Brücke der Pin 3, 4 und Pin 5,6. Im normalen Betrieb
wird das Signal direkt zur TT83- Buchse ( oder grünen
RJ45 Buchse ) weitergeleitet.
Durch einstecken des Y-DSL Kabels an der blauen Buchse
wird die automatische Brücke geschaltet und das DSL
Signal wird zum Router geführt und das Telefon Signal wird
vom Router zurück zur TT83-Buchse (oder zur grünen RJ45
Buchse) geführt.
RenoWay UKV Netzwerkdosen für den Wohnbereich
Als Hausübergangspunkt von der Swisscom für
Neu- und Umbauten empfohlen, damit die geforderte
Grundversorgung gewährleistet werden kann.
Nach den technischen Anforderungen an die Hausinstallation
für die drahtgebundene analoge und digitale Netzschnittstelle
der Swisscom.
Swisscom: 2007-09-30 GV08 Hausinstallation
Für die sternförmige Verkabelung bei Anwendungen von Fast Ethernet Cat.5 und Gigabit Cat.5e
1 x PC Gigabit STP
RJ45 STP Cat.5e Modul 8P für Gigabit
Schema R7
RenoWay Breitband Internet DSL Dose
Grün: Telefon Ausgang
Blau: DSL Ausgang für Modem mit automatischer Brücke
2 x PC 100 Mb STP
2x RJ45 STP Cat.5 für Fast Ethernet
Schema R8
Mit Schraubklemmen für die schnelle Montage ohne Spezialwerkzeuge.
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
59
RenoWay Breitband Internet

60
RenoWay Dosen EdizioDue® kompatibel
Anwendung
Bestückung
Schema
POTS mit xDSL
Blauer RJ45 mit automatischer Brücke
zur Abschaltung störender Stichleitungen
1x RJ45 blau / 1x TT83
Schema R2
POTS mit xDSL
Blauer RJ45 mit automatischer Brücke
zur Abschaltung störender Stichleitungen
1x RJ45 blau / 1x RJ45 grün
Schema R1
POTS
1x TT83, getrennt
Schema R5
POTS
2x TT83, getrennt
Schema R10
POTS / ISDN
1x RJ45 ungeschirmt
Schema R3
POTS / ISDN
2x RJ45 ungeschirmt, parallel
Schema R12
POTS / ISDN
2x RJ45 geschirmt, parallel
Schema R13
RenoWay Dosen Übersicht EdizioDue ® kompatibel
Unterputz
UP60
weiss
Aufputz
AP39
weiss
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Apparat für
Kombination
MA60
weiss
100.021.025 100.021.015 100.021.135
100.021.020 100.021.010 100.021.130
100.015.085 100.015.025 100.015.235
100.015.087 100.015.027 100.015.237
100.015.075 100.015.015 100.015.255
100.015.083 100.015.023 100.015.233
100.015.081 100.015.021 100.015.231

Anwendung
Bestückung
Schema
POTS / ISDN
2x RJ45 ungeschirmt, getrennt
Schema R4
POTS / ISDN
2x RJ45 geschirmt, getrennt
Schema R14
POTS / ISDN und LAN 10/100
1x RJ45 ungeschirmt / 1x TT83
Schema R6
POTS / ISDN und LAN 10/100
1x RJ45 geschirmt / 1x TT83
Schema R11
POTS / ISDN und LAN 10/100
1x RJ45 ungeschirmt / 1x RJ45 geschirmt
Schema R9
LAN 10/100 oder POTS / ISDN
1x RJ45 geschirmt
Schema R7
LAN 10/100
2x RJ45 geschirmt
Schema R8
RenoWay Dosen Übersicht EdizioDue ® kompatibel
Unterputz
UP60
weiss
Aufputz
AP39
weiss
Apparat für
Kombination
MA60
weiss
100.015.080 100.015.020 100.015.230
100.015.082 100.015.022 100.015.232
100.019.010 100.019.005 100.019.045
100.019.012 100.019.007 100.019.047
100.019.090 100.019.085 100.019.125
100.018.020 100.018.010 100.018.090
100.018.025 100.018.015 100.018.095
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
61
RenoWay Dosen EdizioDue® kompatibel

62
RenoWay Dosen Standard
Anwendung
Bestückung
Schema
POTS mit xDSL
Blauer RJ45 mit automatischer Brücke
zur Abschaltung störender Stichleitungen
1x RJ45 blau / 1x TT83
Schema R2
POTS mit xDSL
Blauer RJ45 mit automatischer Brücke
zur Abschaltung störender Stichleitungen
1x RJ45 blau / 1x RJ45 grün
Schema R1
POTS
1x TT83, getrennt
Schema R5
POTS
2x TT83, getrennt
Schema R10
POTS / ISDN
1x RJ45 ungeschirmt
Schema R3
POTS / ISDN
2x RJ45 ungeschirmt, parallel
Schema R12
POTS / ISDN
2x RJ45 geschirmt, parallel
Schema R13
RenoWay Dosen Übersicht Standard
Unterputz
UP46
weiss
Unterputz
UP63
weiss
Aufputz
AP36
weiss
Apparat für
Kombination
MA46
weiss
100.021.035 100.021.005 100.021.185
100.021.030 100.021.000 100.021.180
100.015.100 100.015.010 100.015.355
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Apparat für
Kombination
MAS60
weiss
100.015.102 100.015.357
100.015.090 100.015.000 100.015.345
100.015.098 100.015.008 100.015.353
100.015.096 100.015.006 100.015.351

Anwendung
Bestückung
Schema
POTS / ISDN
2x RJ45 ungeschirmt, getrennt
Schema R4
POTS / ISDN
2x RJ45 geschirmt, getrennt
Schema R14
POTS / ISDN und LAN 10/100
1x RJ45 ungeschirmt / 1x TT83
Schema R6
POTS / ISDN und LAN 10/100
1x RJ45 geschirmt / 1x TT83
Schema R11
POTS / ISDN und LAN 10/100
1x RJ45 ungeschirmt / 1x RJ45 geschirmt
Schema R9
LAN 10/100 oder POTS / ISDN
1x RJ45 geschirmt
Schema R7
LAN 10/100
2x RJ45 geschirmt
Schema R8
RenoWay Dosen Übersicht Standard
Unterputz
UP46
weiss
Aufputz
AP36
weiss
Apparat für
Kombination
MA46
weiss
100.015.095 100.015.005 100.015.350
100.015.097 100.015.007 100.015.352
100.019.015 100.019.000 100.019.070
100.019.017 100.019.002 100.019.072
100.019.095 100.019.080 100.019.150
100.018.030 100.018.000 100.018.140
100.018.035 100.018.005 100.018.145
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
63
RenoWay Dosen Standard

64
RenoWay Y-Patchkabel
RenoWay Y-DSL Anschlusskabel 1 x RJ45 - 2 x RJ11
Anschlusskabel für alle BB-Internet (DSL) Dosen
Dosenseitig RJ45,
Modemseitig 1xRJ11 für DSL Eingang,
Analog Telefonie 1xRJ11 Ausgang
Belegung RJ45: 4, 5, 3, 6
Belegung RJ11 gelb DSL: 3, 4
Belegung RJ11 grün analog: 3, 4
RenoWay Y-Patchkabel
Artikelbeschreibung Artikel-Nummer
RenoWay Y-DSL Kabel 1 x RJ45 - 2 x RJ11, 0.5m 100.021.105
RenoWay Y-DSL Kabel 1 x RJ45 - 2 x RJ11, 1.0m 100.021.110
RenoWay Y-DSL Kabel 1 x RJ45 - 2 x RJ11, 2.0m 100.021.120
RenoWay TEL/UKV Y-Anschlusskabel 1xRJ45 - 2xRJ45
Anschlusskabel für alle Netzwerk und Telefonie Dosen 1xRJ45 - 2xRJ45
für alle TEL und UKV Dosen (Art. 100.019.000 - 100.019.155)
Belegung RJ45: EIA/TIA, Aufschaltung B
Belegung RJ45 blau UKV: 1, 2, 3, 6, S
Belegung RJ45 grün TEL: 3, 4, 5, 6
Artikelbeschreibung Artikel-Nummer
RenoWay Y-TEL/UKV Kabel 1 x RJ45 - 2 x RJ45, 0.5m 100.019.205
RenoWay Y-TEL/UKV Kabel 1 x RJ45 - 2 x RJ45, 1.0m 100.019.210
RenoWay TEL Analog/ISDN Y-Anschlusskabel 1xRJ45 - 2xRJ45
Anschlusskabel für alle Netzwerk und Telefonie Dosen 1xRJ45 - 2xRJ45
für alle TEL und UKV Dosen (Art. 100.019.000 - 100.019.155)
Belegung RJ45: EIA/TIA, Aufschaltung B
Belegung RJ45 blau ISDN: 4, 5, 3, 6
Belegung RJ45 grün TEL Analog: 4, 5
Artikelbeschreibung Artikel-Nummer
RenoWay Y-TEL Analog/ISDN Kabel 1 x RJ45 - 2 x RJ45, 0.5m 100.019.215
RenoWay Y-TEL Analog/ISDN Kabel 1 x RJ45 - 2 x RJ45, 1.0m 100.019.220
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

R1: BB DSL mit automatischer Brücke
R2: BB DSL mit automatischer Brücke
R3: Telefonie POTS, ISDN
RenoWay Anschlussschema R1 - R7
R4: Telefonie getrennt POTS, ISDN /
POTS, ISDN
R5: Telefonie POTS, ISDN
R6: Telefonie POTS / Telefonie POTS,
ISDN oder LAN Fast Ethernet
R7: LAN Gigabit Ethernet oder Telefonie POTS, ISDN
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
65
RenoWay Anschlussschema

66
RenoWay Anschlussschema
R8: LAN Fast Ethernet / LAN Fast
Ethernet
R9: Telefonie POTS, ISDN / LAN Fast
Ethernet
R10: Telefonie getrennt POTS, ISDN /
POTS, ISDN
RenoWay Anschlussschema R8 - R14
R11: Telefonie POTS / Telefonie POTS,
ISDN oder LAN Fast Ethernet
R12: Telefonie parallel POTS, ISDN /
POTS, ISDN
R13: Telefonie parallel POTS,
ISDN / POTS, ISDN
R14: Telefonie getrennt POTS, ISDN / POTS, ISDN
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

Auf Anfrage auch individuell nach Ihren
Vorgaben bestückbar.
RenoWay Servicekoffer
RenoWay Servicekoffer für BBD-, Tel-, und
UKV Anschlussdosen
Der ideale robuste Koffer für Ihre Servicefahrzeuge.
Mit wenigen Teilen decken Sie den Breitband Hausanschluss,
die Telefonie- und Netzwerkdosen ab.
bestehend aus:
1 Stk. Koffer, rot 470x350x180mm
5 Stk. BB DSL Apparat 2xRJ45
5 Stk. BB DSL Apparat 1xRJ45/TT83
3 Stk. DSL Kabel 0.5m
3 Stk. DSL Kabel 1.0m
5 Stk. Telefonie Apparat 1xRJ45
5 Stk. Telefonie Apparat 2xRJ45
5 Stk. Telefonie Apparat 1xTT83
5 Stk. Telefon/UKV 1xRJ45
5 Stk. Telefonie/LAN Fast Ethernet Apparat 1xRJ45/1xTT83
5 Stk. LAN Fast Ethernet Apparat 1xRJ45 STP
5 Stk. LAN Fast Ethernet Apparat 2xRJ45 STP
8 Stk. Aufputzgehäuse Standard weiss
6 Stk. Befestigungsplatte Alu 70x70mm
10 Stk. Abdeckplatte für 46mm Standard, weiss
10 Stk. Abdeckrondelle 46mm
5 Stk. Distanzring Brüstungskanal für 46mm, weiss
6 Stk. Aufputzgehäuse EDIZIOdue®, weiss
10 Stk. Befestigungsplatte Alu 77x77mm
5 Stk. Abdeckrahmen EDIZIOdue®, weiss
10 Stk. Abdeckplatte 60x60mm EDIZIOdue®-kompatibel, weiss
1 Stk. RenoWay Katalog
5 Stk. Nachbestellformular
1 Stk. ZidaTech Broschüre
Artikelbeschreibung Artikel-Nummer
RenoWay Servicekoffer für BBD, Tel, + UKV Dosen 100.994.040
RenoWay Zubehörteile zum Servicekoffer für BBD-, Tel-, und UKV
Anschlussdosen
Zubehörteile als Ergänzung zum RenoWay Servicekoffer
Artikelbeschreibung Artikel-Nummer
RenoWay AP Gehäuse, 39 mm, ws, EDIZIOdue®-kompatibel 100.015.375
RenoWay Befestigungsplatte Alu, 70x70mm 100.015.380
Front Rondelle D43, inkl. Linsensenkschraube, weiss 800.304.015
APx-Gehäuse komplett, Standard, weiss 800.304.020
Distanzring zu JK43, weiss 800.304.030
Befestigungsplatte Alu, 77x77mm 800.305.080
Frontplatte EDIZIOdue®-kompatibel, RenoWay®, weiss 800.308.000
Abdeckplatte Bohrung D43, Standard, weiss 800.305.095
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
67
RenoWay Zubehör

68
RenoWay
EDIZIOdue ® EDIZIOdue - kompatibel
Design mit Abdeckplatte 60x60mm
® - kompatibel
Design mit Abdeckplatte 60x60mm
CATV
Anschlussdose
1x Breitband TV-Modul IECf / IECm
Unterputz
UP60
weiss
Aufputz
AP54
weiss
Brüstungskanal
BK60
weiss
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Apparat für
Kombination
MA60
weiss
AM04 2x IEC 4dB Stichdose 100.800.204 100.810.204 100.820.204 100.860.204
AM10 2x IEC 10.5dB Enddose* 100.800.210 100.810.210 100.820.210 100.860.210
AM11 2x IEC 11dB Durchgangsdose 100.800.211 100.810.211 100.820.211 100.860.211
AM15 2x IEC 14dB Durchgangsdose 100.800.215 100.810.215 100.820.215 100.860.215
AM19 2x IEC 19dB Durchgangsdose 100.800.219 100.810.219 100.820.219 100.860.219
AM23 2x IEC 23dB Durchgangsdose 100.800.223 100.810.223 100.820.223 100.860.223
*mit integriertem 75 Ω - R
SAT-TV
Anschlussdose
1x SAT TV-Modul IECf / IECm / Ff
AM02 2x IEC / 1 F, SAT 5.5/2dB 100.800.302 100.810.302 100.820.302 100.860.302
Standard Design mit
Abdeckplatte Ø 63 mm
CATV
Anschlussdose
1x Breitband TV-Modul IECf / IECm
Unterputz
UP63
weiss
Aufputz
AP55
weiss
Brüstungskanal
BK63
weiss
Apparat für
Kombination
MAS60
weiss
AM04 2x IEC 4dB Stichdose 100.800.204A 100.810.204A 100.820.204A 100.860.204A
AM10 2x IEC 10.5dB Enddose 100.800.210A 100.810.210A 100.820.210A 100.860.210A
AM11 2x IEC 11dB Durchgangsdose 100.800.211A 100.810.211A 100.820.211A 100.860.211A
AM15 2x IEC 14dB Durchgangsdose 100.800.215A 100.810.215A 100.820.215A 100.860.215A
AM19 2x IEC 19dB Durchgangsdose 100.800.219A 100.810.219A 100.820.219A 100.860.219A
AM23 2x IEC 23dB Durchgangsdose 100.800.223A 100.810.223A 100.820.223A 100.860.223A
SAT-TV
Anschlussdose
1x SAT TV-Modul IECf / IECm / Ff
RenoWay Übersicht
AM02 2x IEC / 1 F, SAT 5.5/2dB 100.800.302A 100.810.302A 100.820.302A 100.860.302A

Apparat für Metall-,
Glas-Abdeckrahmen
MAP
weiss
Apparat für Einbau
MA
weiss
Abdeckset
Unterputz
UP60
weiss
Abdeckset
Einbau
MA60
weiss
FLF
62.5x37.5 mm
weiss
100.850.204 100.870.204 100.800.200 100.860.200 100.881.504
100.850.210 100.870.210 100.881.510
100.850.211 100.870.211 100.881.511
100.850.215 100.870.215 100.881.515
100.850.219 100.870.219 100.881.519
100.850.223 100.870.223 100.881.523
100.850.302 100.870.302 100.800.300 100.860.300 100.881.602
Apparat für
NUP/NAP
NP63
weiss
Apparat für Einbau
MA
weiss
Abdeckset
Unterputz
UP63
weiss
Abdeckset
für Einbau
MAS60
weiss
100.850.204A 100.870.204 100.800.200A 100.890.200A
100.850.210A 100.870.210
100.850.211A 100.870.211
100.850.215A 100.870.215
100.850.219A 100.870.219
100.850.223A 100.870.223
RenoWay Übersicht
100.850.302A 100.870.302 100.800.300A 100.890.300A
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
69
RenoWay

70
EasyKlick Cat.6
EDIZIOdue ® EDIZIOdue - kompatibel
Design mit Abdeckplatte 60x60mm
® - kompatibel
Design mit Abdeckplatte 60x60mm
Anschlussdose
2x Aufnahme für EasyKlick RJ45 Modul
Unterputz
UP60
weiss
Aufputz
AP54
weiss
Brüstungskanal
BK60
weiss
Brüstungskanal
BK86
weiss
Unbestückt, für 2x EasyKlick 100.805.280 100.815.280 100.825.280 100.835.280
Anschlussdose
1x Aufnahme für EasyKlick RJ45 Modul
Unbestückt, für 1x EasyKlick links 100.805.180 100.815.180 100.825.180 100.835.180
Anschlussdose
4x Aufnahme für EasyKlick RJ45 Modul
Unbestückt, für 4x EasyKlick 100.804.480 100.814.480 100.824.480 100.834.480
Anschlussdose
3x Aufnahme für EasyKlick RJ45 Modul
Unbestückt, für 3x EasyKlick 100.804.680 100.814.680 100.824.680 100.834.680
Standard-Design
mit Abdeckrondelle Ø 63 mm
Anschlussdose
2x Aufnahme für EasyKlick RJ45 Modul
Unterputz
UP63
weiss
Aufputz
AP55
weiss
Brüstungskanal
BK63
weiss
Unbestückt, für 2x EasyKlick 100.805.280A 100.815.280A 100.825.280A
Anschlussdose
1x Aufnahme für EasyKlick RJ45 Modul
Unbestückt, für 1x EasyKlick links 100.805.180A 100.815.180A 100.825.180A
Anschlussdose
4x Aufnahme für EasyKlick RJ45 Modul
Unbestückt, für 4x EasyKlick 100.804.480A 100.814.480A 100.824.480A
Anschlussdose
3x Aufnahme für EasyKlick RJ45 Modul
EasyKlick Cat.6 Übersicht
Unbestückt, für 3x EasyKlick 100.804.680A 100.814.680A 100.824.680A

Brüstungskanal
BK115
weiss
für Kombination
MA60
weiss
für Metall-, Glas-
Abdeckrahmen
MAP weiss
für Einbau
MA
weiss
FLF
62.5x37.5 mm
weiss
100.845.280 100.865.280 100.855.280 100.875.280 100.882.000
100.845.180 100.865.180 100.855.180
100.844.480 100.864.480 100.854.480 100.874.480
100.844.680 100.864.680 100.854.680
Set für NUP/NAP
NP63
weiss
für Kombination
MAS60
weiss
für Einbau
MA
weiss
100.845.280A 100.865.280A 100.875.280
100.845.180A 100.865.180A
100.844.480A 100.864.480A 100.874.480
100.844.680A 100.864.680A
EasyKlick Cat.6 Übersicht
71
EasyKlick Cat.6

72
EasyKlick Cat.6
EasyKlick RJ45 Modul Cat.6 geschirmt
Für alle UKV-Anwendungen bis 1 GB und 250 MHz
Die Module ermöglichen Cat.6 / Class E Übertragungsstrecken zur vollen Integration
aller derzeit bekannten Protokolle.
Einfache Aufschaltung nach TIA/EIA 568 A und B.
Artikelbeschreibung Artikel-Nummer
KommWay RJ45 Modul Cat.6 geschirmt, EasyKlick 100.016.100
Blinddeckel EasyKlick, weiss 61 800.305.185
EasyKlick RJ45 Modul Cat.6 ungeschirmt
Für alle UKV-Anwendungen bis 1 GB und 250 MHz
Die Module ermöglichen Cat.6 / Class E Übertragungsstrecken zur vollen Integration
aller derzeit bekannten Protokolle.
Einfache Aufschaltung nach TIA/EIA 568 A und B.
Artikelbeschreibung Artikel-Nummer
KommWay RJ45 Modul Cat.6 ungeschirmt, EasyKlick 100.016.105
Blinddeckel EasyKlick, weiss 61 800.305.185
EasyKlick - 2 Teile garantieren
einfachste und schnelle Montage.
EasyKlick Cat.6
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

Die patentierten FTTH Hybrid Dosen von ZidaTech / Dätwyler sind der ideale Anschluss in der Wohnung und
im zentralen Hausverteiler. Mit den auswechselbaren Modulen ist HomeNetworking im Neu- und Altbau ideal
gewährleistet.
FTTH Hybrid Dose
FTTH Flach-AP Dose
BB x DSL
Telefonie parallel
Telefonie/Fast Ethernet Fast Ethernet/Fast Ethernet Telefonie separat
• Kombinationsfähig für alle Bauformen
• Ideales Fasermanagement für einfache Montage
• Für vorkonfektionierte Kabel mit Blister erhältlich
• Abdeckrahmen in verschiedenen Designs erhältlich
• Laserschutz und Staubkappen integriert
HomeNetworking und FTTH kombiniert
Nach den Swisscom- und Bakom-Richtlinien hergestellt, ab Lager lieferbar.
Das FTTH Dosen Sortiment mit idealem Fasermanagement für die einfach Montage
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
73
Homenetworking und FTTH kombiniert

74
FTTH Dosen und Kabel vorkonfektioniert
FTTH Dose inkl. vorkonfektioniertes Kabel
Die vorkonfektionierten OTO Dosen für die schnelle Montage
im Alt- und Neubau
Die FTTH Dose mit dem einseitig vorkonfektionierten Kabel inkl.
Stecker, wird auf der Kartonspule bereits bestückt geliefert.
Das Kabel wird von der Wohnung über die Steigzone zum BEP
eingezogen und aufgespleisst.
Bestückungsvarianten
2x LCAPC Stecker und 1x LCAPC/d Kupplung,
Faser 3 und 4 als Reserve abgelegt
oder konfektioniert 4x LCAPC Stecker und 2x
LCAPC/d Kupplung
Auftragsspezifische Längen möglich
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
•
•
•
Andere Steckertypen auf Anfrage
Zu den Dosenvarianten Seite 73 wird die Konfektion
(Art.-Nr. 100.035.005) und das Kabel (Art.-Nr.
100.035.000) auf Seite 74 bestellt.

FTTH AP Datendose für vorkonfektionierte Kabel
FTTH AP Dose vorkonfektionierte Kabel
FTTH Datendose in Ausführung als Flach-Aufputz. Geringe
Bauhöhe, kann neben bestehenden Telefoniedosen mittels
Befestigungsplatte einfach montiert werden. Universelles Fasermanagement
für Crimp- und Schrumpfspleissschutz.
-diverse Bestückungen
-Kabeleingang allseitig
-Gehäuse mit Staubschutzklappe
-Abdeckrahmen EDIZIOdue, Kallysto, Sidus passend
-Inkl. Kabelrolle und Montage der vorkonfentionierten Strecke
-Farbe weiss
Auf Anfrage
Artikelbeschreibung Artikel-Nummer
FTTH Fl.-AP-Dose, vorkonf. 2x LC/APC Kupplung 100.035.064
FTTH Fl.-AP-Dose, vorkonf. 1x LC/APC Kupplung 100.035.065
FTTH UP Dose vorkonfektionierte Kabel, ohne DSL Modul
FTTH Datendose in Ausführung als Unterputz. Universelles Fasermanagement für
Crimp- und Schrumpfspleissschutz.
Kabeleingang allseitig. Bestückungen gemäss Netzbetreiber, ohne DSL Modul.
-Kupplungen mit Laserschutz
-Gehäuse mit Staubschutzklappen
-Frontplatten mit Fenster für Beschriftungszettel
-EDIZIOdue kompatibel
-Inklusive Kabelrolle und Montage der vorkonfentionierten Strecke
-Farbe weiss, andere auf Anfrage.
Artikelbeschreibung Artikel-Nummer
FTTH UP-Dose, vorkonf. 1xLC/APC Kupplung 100.035.020
FTTH UP-Dose, vorkonf. 2xLC/APC Kupplung 100.035.030
FTTH UP Dose vorkonfektionierte Kabel, mit DSL Modul
FTTH Datendose in Ausführung als Unterputz. Universelles Fasermanagement für
Crimp- und Schrumpfspleissschutz.
Kabeleingang allseitig. Bestückungen gemäss Netzbetreiber, mit DSL Modul.
-Kupplungen mit Laserschutz
-Gehäuse mit Staubschutzklappen
-Frontplatten mit Fenster für Beschriftungszettel
-EDIZIOdue kompatibel
-Inkl. DSL Modul nach Richtlinien Swisscom
-Inkl. Kabelrolle und Montage der vorkonfentionierten Strecke
-Farbe weiss, andere auf Anfrage.
Artikelbeschreibung Artikel-Nummer
FTTH UP-Hybrid Dose, DSL Modul, vorkonf. 1xLC/APC Kup. 100.035.022
FTTH UP-Hybrid Dose, DSL Modul, vorkonf. 2xLC/APC Kup. 100.035.032
Konfektion und Kabellänge müssen seperat bestellt werden. Komponenten siehe Seite 76.
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
75
FTTH Anschlussdatendosen vorkonfektioniert

76
FTTH Anschlussdatendosen vorkonfektioniert
Konfektion und Messung vorkonfekt. FTTH Dosen
Konfektion und Messung 2 x LC/APC Stecker
Konfektion und Messung 2 x LC/APC Stecker
für vorkonfektionierte FTTH Dosen
Der Artikel beinhaltet die Konfektion und Messung der unten aufgeführten Kabeltypen mit 2 LC/
APC Steckern. Bei 4 LC/APC Steckern ist die Pos. zweimal zu rechnen.
Assemblierung der Karton Schachtel mit Abrollmöglichkeit.
Artikelbeschreibung Artikel-Nummer
Konfektion und Messung 2x LC/APC Stecker 100.035.005
FTTH Innenkabel 4 x 1, 9/125/600 G657A
FTTH Innenkabel 2.8mm 4x1, 9/125/600 G657A
Kabelmantel LSFH grau, rot bedruckt nach Richtlinie Swisscom
Artikelbeschreibung Artikel-Nummer
FTTH Innenkabel 2.8mm 4x1, 9/125/600 G657A Swisscom 100.035.000
FTTH Optofil-l 2.2, LSOH Innenkabel 1x4 Coatingaderkonstruktion
Montagefreundliches Glasfaser-Innenkabel für Inhouse Verkabelung von FTTH. Verbindungskabel
zwischen Hausübergabepunkt und Datendose in der Wohnung. Verlegbar
in Brüstungskanälen, Rohranlagen und in den Steigzonen. Aufspleissbar im Hausanschlusskasten
und in der Datendose.
- Farbe gelb RAL 1021
- flammwidrig nach IEC 60332.1
- nach Norm IEC 60794-2-20
Artikelbeschreibung Artikel-Nummer
Optofil FTTH 1x4 E9/125 G.657.A, FR/LSOH gelb, Coatader 800.303.200
FTTH Optofil-l 2.2, LSOH Innenkabel 4x1 Festaderkonstruktion
Montagefreundliches Glasfaser-Innenkabel für Inhouse Verkabelung von FTTH. Verbindungskabel
zwischen Hausübergabepunkt und Datendose in der Wohnung. Verlegbar in
Brüstungskanälen, Rohranlagen und in Steigzonen. Direkte Steckermontage an 0.6 mm
Festader, aufspleissbar im Hausanschlusskasten und in der Datendose.
- Farbe gelb RAL 1021
- Kompaktaderaufbau mit 0.6mm Festader
- flammwidrig nach IEC 60332.1
- nach Norm IEC 60794-2-20
Artikelbeschreibung Artikel-Nummer
Optofil FTTH 4x1 E9/125 G.657.A, FR/LSOH gelb, Festader 800.303.215
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

FTTH Datendose in Ausführung als Flach-Aufputz.
Geringe Bauhöhe, kann neben bestehenden Telefoniedosen
mittels Befestigungsplatte einfach montiert
werden. Universelles Fasermanagement für Crimp-
und Schrumpfspleissschutz.
Kabeleingang allseitig. Bestückungen gemäss Netzbetreiber,
zB 1x LC/APC Kupplung SM und 2x
Eigenschaften:
- Geringe Bauhöhe, Ausführung Flach-
Aufputz
- Fasermanagement für Krimp- und
Schrumpfspleissschutz
- Kabeleingang allseitig möglich
- Kupplungen mit Laserschutz
- Gehäuse mit Staubschutzklappen
- Abdeckrahmen Design EDIZIOdue,
Kallysto oder Sidus
- Farbe weiss, andere auf Anfrage
- Fasertyp G.657.A biegeoptimiert
- FTTH Dose zum Spleissen oder vorkonfektionierte
Lösung
FTTH Flach-AP Anschlussdose mit Laserschutz
LC/APC Pigtail E9/125 G.657.A 600 µm für Swisscom.
Kupplungen mit Laserschutz, Gehäuse mit
Staubschutzklappen. Frontplatten mit Fenster für
Beschriftungszettel.
Abdeckrahmen der bekannten Designs EDIZIOdue,
Kallysto und Sidus passend. Farbe weiss, andere
auf Anfrage.
Abmessungen:
T: 22 mm
B: 88 mm
H: 88 mm
Laser- und Staubschutz
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
77
FTTH Flach-AP Anschlussdose

78
FTTH Flach-AP Anschlusssdose
FTTH Flach-AP Anschlussdose inkl. Pigtail
FTTH Flach-AP Anschlussdose inkl. Pigtail 0.6mm
FTTH Datendose in Ausführung als Flach-Aufputz. Geringe Bauhöhe, kann
neben bestehenden Telefoniedosen mittels Befestigungsplatte einfach montiert
werden. Universelles Fasermanagement für Crimp- und Schrumpfspleissschutz.
-diverse Bestückungen
-Kabeleingang allseitig
-Gehäuse mit Staubschutzklappe
-Farbe weiss
Artikelbeschreibung Artikel-Nummer
FTTH Flach AP-Datendose, 1x LC/APC Kupplung, 1x LC/APC Pigtail 600 µm 100.030.067
FTTH Flach AP-Datendose, 1x LC/APC Kupplung, 2x LC/APC Pigtail 600 µm 100.030.100
FTTH Flach AP-Datendose, 2x LC/APC Kupplung, 4x LC/APC Pigtail 600 µm 100.030.115
FTTH Flach-AP Anschlussdose ohne Pigtails (nur Kupplungen)
FTTH Datendose in Ausführung als Flach-Aufputz. Geringe Bauhöhe, kann
neben bestehenden Telefoniedosen mittels Befestigungsplatte einfach montiert
werden. Universelles Fasermanagement für Crimp- und Schrumpfspleissschutz.
-diverse Bestückungen
-Kabeleingang allseitig
-Gehäuse mit Staubschutzklappe
-Farbe weiss
Artikelbeschreibung Artikel-Nummer
FTTH Flach AP-Datendose, 2x LC/APC Kupplung 100.030.064
FTTH Flach AP-Datendose, 1x LC/APC Kupplung 100.030.065
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

Anwendungen
Hybriddose für den Einsatz als OTO in FTTH
Netzen und in Kombination mit Telefonie/xDSL.
Eigenschaften
Kombinationsfähige FTTH Hybrid-Dose geeignet
für alle bekannten Designs wie Feller EDIZIOdue,
Hager Kallysto und ABB LEVYsidus. Abdeckplatte
mit Fenster für Beschriftungszettel und Sicherheitskleber.
Ablage für 4 Pigtails, Crimp-und
Schrumpfspleissschütze sowie für den Aufteiler
bei vorkonfektionierten FTTH-Kabeln. Geliefert
mit Schutzdeckel, verhindert Beschädigungen
der Fasern.
Frontseitig Staubschutzklappen zur Abdeckungen
nicht benötigter FTTH-Steckerplätzen.
Farbe weiss, andere auf Anfrage.
FTTH Hybrid Dose
FTTH
UP Hybrid Dose
Geeignet für Neu- und Altbauten durch flexibel
konfigurier- und bestückbare Varianten.
UniversMCS
Cat.6
Bestückung Fiber Optic monomode
- LCD APC oder SC APC Kupplungen
mit integriertem Laserschutz und auf-
gestecktem Ferrulenschutz.
- Pigtails LC APC oder SC APC
- Fasertyp G.657.A, 600µ
- Coating- oder Festader in den Farben
rot, grün, gelb, blau.
Bestückung Hybrid Module
- Wahlweise Module für paarweise ver-
drillte Kupferkabel.
- Verschiedene Ausführungen für Telefonie
(POTS/ISDN), xDSL und UKV Applikationen.
- Anschlüsse mittels drahtschonenden
Käfigzugschraubklemmen.
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
79
FTTH Hybrid Dose

80
FTTH Hybrid Module Schema
BB X DSL Telefonie parallel
Telefonie separat
Telefonie / Fast Ethernet
Dimensionen
UP-Dose 88 x 88 mm
Einbautiefe 42 mm
Schema Hybrid Module
100.030.070 100.030.072 100.030.074
Fast Ethernet / Fast Ethernet
100.030.076 100.030.078
Einsatz für Kombination 60 x 60 mm
Einbautiefe 42 mm
AP-Dose 80 x 80 mm, Höhe 54 mm
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

Jede Bauform ist mit oder ohne Hybrid
Modul lieferbar.
UP60
Unterputz 88x88mm,
Abedckplatte 56x56mm
BK68
Für Brüstungskanal,
inkl. Befestigungsplatte
und Abdeckset 80x86mm
BK60
Für Brüstungskanal,
inkl. Befestigungsplatte 70x70mm
und Abdeckplatte 60x60mm
Lieferbare Bauformen FTTH Hybrid Dosen
AP54
Aufputz 73x73mm,
Höhe 54mm
BK115
Für Brüstungskanal,
inkl. Befestigungsplatte
und Abdeckset 80x115mm
MAP
Für prestige Adeckrahmen,
inkl. Befestigungsplatte
77x77mm und Abdeckplatte
60x60mm
MA60
Für Kombinationen, inkl.
Abdeckplatte 60x60mm
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
81
FTTH Hybrid Dosen Bauformen

82
FTTH Hybrid UP Dosen
FTTH UP Hybrid Dose ohne DSL Modul
FTTH UP Hybrid Dose ohne DSL Modul
FTTH Datendose in Ausführung als Unterputz. Universelles Fasermanagement für
Crimp- und Schrumpfspleissschutz.
Kabeleingang allseitig. Bestückungen gemäss Netzbetreiber, ohne DSL Modul.
-Kupplungen mit Laserschutz
-Gehäuse mit Staubschutzklappen
-Frontplatten mit Fenster für Beschriftungszettel
-EDIZIOdue kompatibel
-Farbe weiss, andere auf Anfrage.
Artikelbeschreibung Artikel-Nummer
FTTH UP Hybrid Dose, 1xLC/APC Kupplung, Edizio due 100.031.020
FTTH UP Hybrid Dose, 2xLC/APC Kupplung, Edizio due 100.031.030
FTTH UP Hybrid Dose ohne Modul inkl. Pigtail
FTTH Datendose in Ausführung als Unterputz. Universelles Fasermanagement für
Crimp- und Schrumpfspleissschutz.
Kabeleingang allseitig. Bestückungen gemäss Netzbetreiber, ohne DSL Modul.
-Inkl. Pigtail in Semitghtader 0.6mm
-Kupplungen mit Laserschutz
-Gehäuse mit Staubschutzklappen
-Frontplatten mit Fenster für Beschriftungszettel
-EDIZIOdue kompatibel
-Farbe weiss, andere auf Anfrage.
Artikelbeschreibung Artikel-Nummer
FTTH UP Hybrid Dose, 1xLC/APC Kupplung, 1xLC/APC Pigtail 600 µm 100.031.040
FTTH UP Hybrid Dose, 1xLC/APC Kupplung, 2xLC/APC Pigtail 600 µm 100.031.050
FTTH UP Hybrid Dose, 2xLC/APC Kupplung, 4xLC/APC Pigtail 600 µm 100.031.070
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

FTTH UP Hybrid Dose inkl. BB x DSL Modul und Pigtail
FTTH UP Hybrid Dose inkl. BB x DSL Modul und Pigtail
FTTH Datendose in Ausführung als Unterputz. Universelles Fasermanagement für
Crimp- und Schrumpfspleissschutz.
Kabeleingang allseitig. Bestückungen gemäss Netzbetreiber, inkl. 1 BBxDSL Modul und
Pigtail in Semitightader 06.mm
-Kupplungen mit Laserschutz
-Gehäuse mit Staubschutzklappen
-Frontplatten mit Fenster für Beschriftungszettel
-EDIZIOdue kompatibel
-Farbe weiss, andere auf Anfrage
Artikelbeschreibung Artikel-Nummer
FTTH UP Hybrid Dose, 1xDSL Modul, 1xLC/APC Kupplung, 1xLC/APC Pigtail 600 µm 100.031.042
FTTH UP Hybrid Dose, 1xDSL Modul, 1xLC/APC Kupplung, 2xLC/APC Pigtail 600 µm 100.031.052
FTTH UP Hybrid Dose, 1xDSL Modul, 2xLC/APC Kupplung, 4xLC/APC Pigtail 600 µm 100.031.072
FTTH UP Hybrid Dose inkl. BB x DSL Modul ohne Pigtail
FTTH Datendose in Ausführung als Unterputz. Universelles Fasermanagement für
Crimp- und Schrumpfspleissschutz.
Kabeleingang allseitig. Bestückungen gemäss Netzbetreiber, inkl. 1 BBxDSL Modul ohne
Pigtail
-Kupplungen mit Laserschutz
-Gehäuse mit Staubschutzklappen
-Frontplatten mit Fenster für Beschriftungszettel
-EDIZIOdue kompatibel
-Farbe weiss, andere auf Anfrage
Artikelbeschreibung Artikel-Nummer
FTTH UP Hybrid Dose, 1xDSL Modul, 1xLC/APC Kupplung 100.031.022
FTTH UP Hybrid Dose, 1xDSL Modul, 2xLC/APC Kupplung 100.031.032
FTTH UP Hybrid Dose inkl. Fast Ethernet/Fast Ethernet Modul ohne
Pigtail
FTTH Datendose in Ausführung als Unterputz. Universelles Fasermanagement für
Crimp- und Schrumpfspleissschutz.
Kabeleingang allseitig. Bestückungen gemäss Netzbetreiber, inkl. Fast Ethernet/Fast
Ethernet Modul ohne Pigtail
-Kupplungen mit Laserschutz
-Gehäuse mit Staubschutzklappen
-Frontplatten mit Fenster für Beschriftungszettel
-EDIZIOdue kompatibel
-Farbe weiss, andere auf Anfrage
Artikelbeschreibung Artikel-Nummer
FTTH UP Hybrid Dose, 2xFast Eth. Modul, 1xLC/APC Kupplung 100.031.026
FTTH UP Hybrid Dose, 2xFast Eth. Modul, 2xLC/APC Kupplung 100.031.036
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
83
FTTH Hybrid UP Dosen

84
FTTH Hybrid AP Dosen
FTTH AP Hybrid Dosen inkl. Modul
FTTH AP Hybrid Dose inkl. DSL Modul
FTTH Datendose in Ausführung als Aufputz. Universelles Fasermanagement für Crimp-
und Schrumpfspleissschutz. Bestückungen gemäss Netzbetreiber, für vorkonfektionierte
FTTH Kabel, inkl. DSL Modul.
-Kupplungen mit Laserschutz
-Gehäuse mit Staubschutzklappen
-Frontplatten mit Fenster für Beschriftungszettel
-EDIZIOdue kompatibel
-Farbe weiss, andere auf Anfrage
Artikelbeschreibung Artikel-Nummer
FTTH Datendose AP, 1xLC/APC Kupplung Duplex, 1xDSL Modul 100.031.350
FTTH Datendose AP, 2xLC/APC Kupplung Duplex, 1xDSL Modul 100.031.355
FTTH Datendose AP, 1xSC/APC Kupplung, 1xDSL Modul 100.031.360
FTTH Datendose AP, 2xSC/APC Kupplung, 1xDSL Modul 100.031.365
FTTH AP Hybrid Dose ohne DSL Modul
FTTH Datendose in Ausführung als Aufputz. Universelles Fasermanagement für Crimp-
und Schrumpfspleissschutz. Bestückungen gemäss Netzbetreiber, für vorkonfektionierte
FTTH Kabel, ohne DSL Modul.
-Kupplungen mit Laserschutz
-Gehäuse mit Staubschutzklappen
-Frontplatten mit Fenster für Beschriftungszettel
-EDIZIOdue kompatibel
-Farbe weiss, andere auf Anfrage
Artikelbeschreibung Artikel-Nummer
FTTH Datendose AP, 1xLC/APC Kupplung Duplex 100.031.400
FTTH Datendose AP, 2xLC/APC Kupplung Duplex 100.031.405
FTTH Datendose AP, 1xSC/APC Kupplung 100.031.410
FTTH Datendose AP, 2xSC/APC Kupplung 100.031.415
Hybrid Module für FTTH Datendosen
Artikelbeschreibung Artikel-Nummer
CU Modul für FTTH UP Dose 2xRJ45 DSL 100.030.070
CU Modul für FTTH UP Dose 2xRJ45 POTS/ISDN parallel 100.030.072
CU Modul für FTTH UP Dose 2xRJ45 POTS/ISDN separat 100.030.074
CU Modul für FTTH UP Dose 2xRJ45 POTS/ISDN_LAN 100.030.076
CU Modul für FTTH UP Dose 2xRJ45 LAN_LAN 100.030.078
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

Kupplungen und Zubehör für FTTH Datendose
LWL Kupplung für FTTH Datendose LC
LWL Kupplungen für FTTH Datendose LCAPC/d SM, grün, mit Laserschutz
Artikelbeschreibung Artikel-Nummer
FTTH Kupplung OTO LCAPC/d SM, grün, mit Laserschutz 800.303.100
Faserpigtail Simplex zu FTTH Datendose LC Semi tight
Pigtail LCAPC, 9/125 G657A, in diversen Farben, mit Etikette Lot-Nr.
Einzeln verpackt in Klarsicht-Beutel 88x88mm
Länge = 1 Meter
Artikelbeschreibung Artikel-Nummer
Pigtail LCAPC, 9/125 G657A, tb, Rot, verp. + Etikette, 1m, Semi tight 800.303.130
Pigtail LCAPC, 9/125 G657A, tb, Grün, verp. + Etikette, 1m, Semi tight 800.303.135
Pigtail LCAPC, 9/125 G657A, tb, Gelb, verp. + Etikette, 1m, Semi tight 800.303.140
Pigtail LCAPC, 9/125 G657A, tb, Blau, verp.+ Etikette, 1m, Semi tight 800.303.145
Faserpigtail Simplex zu FTTH Datendose LC Vollader
Pigtail LCAPC, 9/125 G657A, in diversen Farben, mit Etikette Lot-Nr.
Einzeln verpackt in Klarsicht-Beutel 88x88mm
Länge = 1 Meter
Artikelbeschreibung Artikel-Nummer
Pigtail LCAPC, 9/125 G657A, stb, Rot, verp. + Etikette, 1m, Vollader 800.303.160
Pigtail LCAPC, 9/125 G657A, stb, Grün, verp. + Etikette, 1m, Vollader 800.303.170
Pigtail LCAPC, 9/125 G657A, stb, Blau, verp.+ Etikette, 1m, Vollader 800.303.165
Pigtail LCAPC, 9/125 G657A, stb, Gelb, verp. + Etikette, 1m, Vollader 800.303.175
Legende
Kompaktader = Semi tight
Festader = Vollader / Tight buffer
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
85
FTTH Pigtail und Zubehör

86
Messgeräte und Werkzeuge
Etikettenrollen für OTO AP und Hybrid Dose
Etiketten zur Beschriftung der Hausanschlusskästen im Format 47mm x 12mm auf Rollen
(2‘000 Stk. pro Rolle) für Etikettendrucker:
Transcan weiss 150 gramm, matt, ohne Klebstoff mit Steuermarke, Kern 41, nicht wetterfest
(im Aussenbereich nur in witterungsgeschützten Bereichen verwendbar), Temperaturbeständigkeit
ca. –40 °C bis + 80 °C
A4-Etikettenbogen für OTO AP und Hybrid Dose
Etiketten zur Beschriftung der Hausanschlusskästen im Format 47mm x 12mm auf A4-
Bögen (100 Etiketten pro Bogen) mit perforierten Etiketten für Laserdrucker:
Laserpapier weiss, auf A4-Bogen für Laserdrucker, ohne Klebstoff mit Steuermarke.
Auch beschriftbar per Matrix-/ Nadeldrucker, Schreibmaschine, Kugel-/Folienschreiber.
Inklusive eingerichteter Excel-Musterdatei.
- Druckauflösung 203 DPI
- 104 mm Druckbreite
- Druckgeschwindigkeit 127 mm/s
- max. Farbbandlänge 110 m
- Etikettenrollendurchmesser max. 125 mm
- Schnittstellen USB 2.0 Client, PS2, RS232, Parallel, internal Ethernet, USB Kabel
- BarTender Ultra Light Etikettengestaltungssoftware
Optional:
Einbindung in System nach Aufwand
Dosenbeschriftung
Artikelbeschreibung Artikel-Nummer
Etikette für OTO AP und Hybrid Dose 47 x 12 mm, Rolle à 2‘000 Etiketten 300.011.000
Artikelbeschreibung Artikel-Nummer
Etikette für OTO AP und Hybrid Dose 47 x 12 mm, A4-Bogen à 100 Etiketten 300.011.005
TSC Thermo-Thermotransferdrucker TTP-245c
Artikelbeschreibung Artikel-Nummer
Thermo-Thermotransferdrucker TSC TTP-245c Farbe navyblau 300.091.003
Software LabelMatrix 8.3 Power Pro / USB Hardkey - German 300.000.812
Installationspauschale Drucker + Labelsoftware, inkl. Schulung 800.999.606
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

Tel. Fax ISDN ADSL VDSL Router LAN Ethernet Data
Tel. Fax ISDN ADSL VDSL Router LAN Ethernet Data
Tel. Fax ISDN ADSL VDSL Router LAN Ethernet Data
Tel. Fax ISDN ADSL VDSL Router LAN Ethernet Data
Tel. Fax ISDN ADSL VDSL Router LAN Ethernet Data
Tel. Fax ISDN ADSL VDSL Router LAN Ethernet Data
Tel. Fax ISDN ADSL VDSL Router LAN Ethernet Data
Tel. Fax ISDN ADSL VDSL Router LAN Ethernet Data
Tel. Fax ISDN ADSL VDSL Router LAN Ethernet Data
Tel. Fax ISDN ADSL VDSL Router LAN Ethernet Data
Tel. Fax ISDN ADSL VDSL Router LAN Ethernet Data
Tel. Fax ISDN ADSL VDSL Router LAN Ethernet Data
Tel. Fax ISDN ADSL VDSL Router LAN Ethernet Data
0 1 2 3 4 5 6 7 8 9 10 11
0 1 2 3 4 5 6 7 8 9 10 11
0 1 2 3 4 5 6 7 8 9 10 11
0 1 2 3 4 5 6 7 8 9 10 11
0 1 2 3 4 5 6 7 8 9 10 11
0 1 2 3 4 5 6 7 8 9 10 11
Mit�grenzenlosen�Möglichkeiten�für
Standard�und�Multimedia�Verkabelungen.
12
12
12
12
12
12
Etikettenbogen A5 vorgedruckt
Etikettenset vorgedruckt 6x14mm
Multimedia Messkoffer-Set Testifier
Multimedia Messkoffer-Set Testfier
Etikettenset zur Beschriftung aller gängigen Dosen.
Artikelbeschreibung Artikel-Nummer
UniversMCS Etikettenset Bogen A5 vorgedruckt, 6x14mm 100.040.780
bestehend aus:
- 1 JDSU Testifier
- 1 Prüfkabelset
- 1 UniversMCS Y-Messkabel ISDN/LAN
- 1 UniversMCS Kommunikationsmodul Tel. RJ45 /LAN RJ45
- 1 UniversMCS TV-Modul AM10
- 1 Kunststoffkoffer, schwarz Masse: 326x222x77 mm
Artikelbeschreibung Artikel-Nummer
Multimedia Messkoffer-Set Testifier 100.994.020/S
UniversMCS Prüfkabel-Set zu Multimedia Kabeltester „Testifier“
bestehend aus:
- 1 x TV-Patchkabel 1m
- 1 x Adapterkabel F/IEC 1.5m
- 2 x Patchkabel 1m gelb
- 1 x Adapter FF (F-81)
Artikelbeschreibung Artikel-Nummer
UniversMCS Prüfkabel-Set zu Multimedia Kabeltester „Testifier“ 100.994.015/S
UniversMCS Y-Messkabel
UniversMCS ® Werkzeug
Artikelbeschreibung Artikel-Nummer
UniversMCS Y-Messkabel ISDN/LAN zu Modul 100.040.703 140.000.000
UniversMCS Y-Messkabel LAN/LAN zu Modul 100.040.702 140.000.005
UniversMCS Y-Messkabel ISDN/ISDN zu Modul 100.010.030 140.000.010
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
87
Messgeräte und Werkzeuge

88
Messgeräte und Werkzeuge
UniversMCS Werkzeugset
UniversMCS Werkzeugset für Installationen
bestehend aus:
1 Abisolierwerkzeug für Koaxialleitungen, 102.900.000
1 Seitenschneider mit flacher Seite, ohne Schneidwate, 102.900.005
1 Jokari Abisolierwerkzeug, 102.900.020
1 UniversMCS Kreuzschraubenzieher 00-60, 102.900.025
Artikelbeschreibung Artikel-Nummer
UniversMCS Werkzeugset für Installationen 100.994.050
UniversMCS Abisolierwerkzeug
Artikelbeschreibung Artikel-Nummer
Abisolierwerkzeug für Koaxialleitungen SAT 602 DG 100 102.900.000
UniversMCS Abisolierwerkzeug
UniversMCS Seitenschneider
UniversMCS Seitenschneider mit flacher Seite, ohne Schneidwate
empfohlen für die EasyKlick Module
Artikelbeschreibung Artikel-Nummer
Seitenschneider mit flacher Seite, ohne Schneidwate 102.900.005
UniversMCS Presszange
UniversMCS ® Werkzeug
Artikelbeschreibung Artikel-Nummer
JOKARI Koaxial-Abisolierer 102.900.020
Artikelbeschreibung Artikel-Nummer
Werkzeug zum verpressen EasyKlick Module 102.900.035
UniversMCS Crimpzange
Artikelbeschreibung Artikel-Nummer
Crimpzange zu F-Stecker 5-7 mm 100.010.089
UniversMCS Kreuzschraubenzieher
UniversMCS Kreuzschraubenzieher
speziell geeignet für Kommunikationsmodule
Artikelbeschreibung Artikel-Nummer
UniversMCS Kreuzschraubenzieher 00-60 102.900.025
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

Anschluss- und Verteilmodul 100.021.205
Schemata
Art.-Nr. 100.021.205
Zusätzliche Hausinstallation ISDN
RJ45
Ausgang
RJ45
Ausgang
Schema 100.021.205
Schema Anschluss- und Verteilmodul
RJ45
Ausgang
Anschluss- und Verteilmodul 100.021.205
Schemata
Zusätzliche Hausinstallation ISDN
RJ45
Ausgang
Ein Modul für alle gewünschten Anwendungen der Telefonie,
inkl. vorgeschriebenem Hausanschluss der Swisscom.
- Breitbanddose (BBD) DSL Hausanschluss 2xRJ45 grün/blau
- umschaltbar von Analog auf ISDN Verteilung 5xRJ45
- ISDN Mini S-Bus mit schaltbarem Abschlusswiderstand
RJ45
Ausgang
Schema 100.021.205
RJ45
Ausgang
C B A
Schema Schiebeschalter
Zusätzliche Hausinstallation anaolog
RJ45
Ausgang
RJ45
S-Bus
Eingang
RJ45
Ausgang
RJ45 grün
analog/U
Ausgang
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Netz
RJ45 blau
mit automatischer Brücke, für
NAG
(Netzabschlussgerät)
89
Zusätzliche Hausinstallation anao
RJ45
S-Bus
Eingang
Schemen zu Anschluss- und Verteilmodul
RJ45 grün
analog/U
Ausgang

90
Schemen zu Anschluss- und Verteilmodul
Analog xDSL
6 3 5 4
6 3 5 4
Analog Anschluss (POTS) ADSL mit Microfilter
Anschluss-und Verteilmodul 100.021.205
ZidaTech AG Tel: 062 209 60 Seite 30 4Fax:
062 209 60 33 E-Mail: e-center@zidatech.ch
Erstelldat.: 14.05.2011 Erstellt von: mgo
Analog Anschluss (POTS) ADSL mit Microfilter
Analog xDSL
analog
S-Bus /U NAG
HAK
T+T
6 3 5 4
6 3 5 4
analog
S-Bus /U NAG
Switch/Router
LAN LAN LAN LAN
HAK
T+T
WAN
Legende:
Variante analog
Anschluss- und Verteilmodul
Art.-Nr. 100.021.205 / 100.021.200
LAN
T+T
CATV
240V/50Hz
Variante mit
Microfilter

Analog xDSL
6 3 5 4
6 3 5 4
Analog Anschluss (POTS) in Kabelnetze
Anschluss-und Verteilmodul 100.021.205
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Erstelldat.: 14.05.2011 Erstellt von: mgo
analog
S-Bus /U NAG
Cable - Modem
Anschluss- und Verteilmodul
LAN TEL 1 TEL 2
Art.-Nr. 100.021.205 / 100.021.200
Analog Anschluss (POTS) in Kabelnetze
Seite 5
RJ45 - RJ11 Kabel
(Art.-Nr. 140.136.100)
Koax
Legende:
LAN
T+T
CATV
240V/50Hz
91
Schemen zu Anschluss- und Verteilmodul

92
Schemen zu Anschluss- und Verteilmodul
ISDN
6 3 5 4
6 3 5 4
ISDN
6 3 5 4
6 3 5 4
ISDN Anschluss mit ADSL - und Splitter
Anschluss-und Verteilmodul 100.021.205
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Erstelldat.: 14.05.2011 Erstellt von: mgo
ISDN Anschluss mit ADSL und Splitter
analog
S-Bus /U NAG
analog
S-Bus /U NAG
Switch / W-LAN Router
LAN LAN LAN LAN
Seite 6
HAK
T+T
HAK
T+T
ADSL ISDN Splitter
Line-IN Modem Phone
WAN
AC input
AC input
Anschluss- und Verteilmodul
u
u
Art.-Nr. 100.021.205
s
s
ISDN Anschluss
ab1
ISDN Anschluss mit
ADSL
s
s
ab1
Legende:
ab2
ab2
LAN
T+T
CATV
240V/50Hz
NT
NT

Analog xDSL
6 3 5 4
6 3 5 4
Analog Anschluss (POTS) ADSL und Splitter
Anschluss-und Verteilmodul 100.021.205
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Erstelldat.: 14.05.2011 Erstellt von: mgo
analog
S-Bus /U NAG
Seite 7
HAK
T+T
6 3 5 4
6 3 5 4
Analog Anschluss (POTS) ADSL und Splitter
Analog xDSL
analog
S-Bus /U NAG
VDSL-Splitter
Line-IN Modem POTS
VDSL-Splitter
Line-IN Modem POTS
HAK
T+T
Anschluss- und Verteilmodul
Art.-Nr. 100.021.205 / 100.021.200
Switch / W-LAN Router
LAN LAN LAN LAN
Switch/Router
LAN LAN LAN LAN
Variante mit
Splitter
Variante mit Splitter
und Y- Kabel
Legende:
LAN
T+T
CATV
240V/50Hz
WAN
WAN
93
Schemen zu Anschluss- und Verteilmodul

94
Schemen zu Anschluss- und Verteilmodul
ISDN
Telefon
ISDN
Telefon
ISDN
6 3 5 4
6 3 5 4
ISDN
Telefon
Doppelstecker
ISDN-TA/
Analog
ISDN-TA Analog
Analoges
Faxgerät
ISDN Anschluss Koax/Cablecom
Anschluss-und Verteilmodul 100.021.205
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Erstelldat.: 14.05.2011 Erstellt von: mgo
analog
S-Bus /U NAG
Cable - Modem
LAN TEL 1 TEL 2
Seite 8
ISDN-Telefonadapters
RJ11 RJ11
ISDN S0 ISDN S0 TEL 1 TEL 2
Switch
Koax
RJ11 Kabel
LAN LAN LAN LAN LAN
Die Ausführliche Installationsanleitung bitte unter:
http://www.upc-cablecom.ch/
cablecom_isdn_manual_tl01.pdf
ISDN Anschluss Koax / Cablecom
Anschluss- und Verteilmodul
Art.-Nr. 100.021.205
Legende:
LAN
T+T
CATV
240V/50Hz

ISDN
Anschluss Koax/Cablecom mit WLAN Kabelmodem
Anschluss-und Verteilmodul 100.021.205
Erstelldat.: 14.05.2011 Erstellt von: mgo
Anschluss Koax/Cablecom mit WLAN Kabelmodem
6 3 5 4
6 3 5 4
analog
S-Bus /U NAG
Anschluss- und Verteilmodul
Art.-Nr. 100.021.205
Die Ausführliche Installationsanleitung bitte unter:
http://www.upc-cablecom.ch/
original_thomson_twg870_manual.pdf
Seite 9
RJ45 - RJ11 Kabel
(Art.-Nr. 140.136.100)
WLAN Kabel Modem
LAN LAN LAN LAN USB
TEL 1 TEL 2
Legende:
LAN
T+T
CATV
240V/50Hz
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Koax
95
Schemen zu Anschluss- und Verteilmodul

96
Schemen zu Anschluss- und Verteilmodul
Verteilmodul Telefonie 7xRJ45 / Verteilmodul 6xPOTS
Anschluss- und Verteilmodul 6xPOTS
Art.-Nr. 100.021.200
- umschaltbar von Analog auf ISDN Verteilung 7xRJ45
- ISDN Mini S – Bus mit schaltbaren Abschlusswiderstände
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
Ideal für ISDN und Analog – Anwendungen.
Verteilmodul Telefonie 7xRJ45
Art.-Nr. 100.021.206
Anschluss- und Verteilmodul 6x POTS, Artikelnummer 100.021.200
RJ45 blau mit
automatischer Brücke
6x RJ45 grün
3 4
4 5
5 3
6 6
3
4
5
6
3
4
5
6
3
4
5
6
3
4
5
6
3
4
5
6
3
4
5
6
Anschlussklemme

6 3 5 4
6 3 5 4
ISDN Analog
Schalter
ISDN Analog
Schalter
ISDN- und Analog Anschluss
Mini S-Bus und Verteilmodul 7xRJ45 100.021.206
Erstelldat.: 14.05.2011 Erstellt von: mgo
ISDN und Analog Anschluss
Seite 11
Mini S-Bus und Verteilmodul 7xRJ45
Art.-Nr. 100.021.206
AMT
ISDN Anschluss
Analog Anschluss
(POTS)
Legende:
LAN
T+T
CATV
240V/50Hz
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
AC input
u
s
s
ab1
ab2
NT
Eingang von z.B.:
- ab1 oder ab2 an NT
- Analog Tel. Schnittstelle am
Modem
97
Schemen zu Anschluss- und Verteilmodul

98
Design und Farbschlüssel
Artikel Nr. 100.800.000XX
Design und Farbschlüssel
E Feller EDIZIOdue ® kompatibel
K Hager Kallysto ® kompatibel
S ABB LEVYsidus ® kompatibel
L Legrand Solfa ® kompatibel
T Legrand Arteor ® kompatibel
A Standard
EDIZIOdue ® kompatibel
W Weiss (Kein Index wenn weiss)
G Hellgrau
D Dunkelgrau
S Schwarz
E Transparent
C Crema
R Beige
B Braun
M Moca
T Terracotta
A Abricot
L Lavendel
P Pistache
Hager Kallysto ® kompatibel
W Weiss
G Hellgrau
A Anthrazit
B Beige
S Schwarz
R Braun
Standard
W Weiss (Kein Index wenn weiss)
S Schwarz (AS bei FLF schwarz)
ABB LEVYsidus ® kompatibel
M Weiss matt
W Weiss glänzend
A Anthrazit
G Lichtgrau
S Softtouch
T Terra
C Crema
L Alu
N Titan
Wir koordinieren mit den jeweiligen Herstellern die
besten Materialien und Farben.
B Atlantikblau
O Orange
Legrand Solfa ® kompatibel
M Weiss matt
W Weiss glänzend
S Schwarz
Legrand Arteor ® kompatibel
W Weiss
M Magnesium
Standard und Feller EDIZIOdue ® weiss ab Lager, andere Designs
und Farben auf Anfrage.
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch

Zertifizierungsseminar UniversMCS ®
Kursdauer: 1/2 Tag, 08:30 – 12:00 Uhr
Kursziel: Kompetente Kundenberatung, Planung und Ausführung des
UniversMCS ® Multimediasystems.
Kursbeschreibung:
• Einsatzgebiete und Installationstechnik
• Tripleplay Anbieter – ihre Dienste mit UniversMCS ®
• Das UniversMCS ® Sortiment
• Warum überhaupt UniversMCS ® und welches sind die Vorteile
• Lösungen rund um die Medienverteiler
• FTTH, DSL, Telefonie, CATV und SAT mit UniversMCS ®
• Nutzen und die Vorteile für den Enduser und Installateur
• Praktisches Arbeiten (aufschalten einer Dose und Stecker)
�
Das Bedürfnis nach sternförmiger, zukunftsorientierter Verkabelung
für FTTH, Heimnetzwerke, (VoIP) Telefonie, (digital/SAT) TV
etc. wird zwangsläufig zum Thema bei Ihren Kundengesprächen
& Installationen.
Zielgruppen: Elektroinstallateure und Elektroplaner
Voraussetzungen: Grundkenntnisse UKV/UGV Verkabelung sowie im Bereich CATV
Kursgebühr: Sind Sie bereits UniversMCS ® Kunde, oder wollen es werden?
•
•
Sie besuchen unsere Schulung gratis!
und zwar gleich mit max. 3 Personen pro Firma!
Weitere Kurse auf Kundenwunsch können nach Absprache organisiert werden.
Begrenzte Teilnehmerzahl, Anmeldungen werden nach Eingangsdatum
berücksichtigt.
Ort und Zeit: Die aktuellen Daten der Kurse finden Sie auf unserer Homepage
www.zidatech.ch.
Sie erhalten nach der Anmeldung eine Kursbestätigung sowie die Wegbeschreibung
per E-Mail. Für weitere Auskünfte oder bei Fragen wenden Sie
sich doch bitte an die Hauptrufnummer 062 209 60 30 oder an
e-center@zidatech.ch.
Ein lehrreicher Halbtag erwartet Sie!
ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch
99
Zertifizierungsseminar UniversMCS ®

� www.zidatech.ch
www.zidatech.ch steht Ihnen ab sofort mit neuem Outfit zur Verfügung:
Entdecken Sie selbst die übersichtliche und informative WebSite. Sie finden jetzt auch Neuheiten und
Kataloge auf der Seite. Im Downloadbereich der Kommunikation finden Sie diverse Schemas wie zum
Beispiel:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Anschluss- und Verteilmodul
Internet Provider CATV xDSL
Internet Provider NT ISDN CATV
Satelliten TV CATV Internet 3play
Satelliten TV CATV xDSL
CATV und xDSL Internet, Swisscom Cento Grande
CATV 3play
Fiber und xDSL Internet, Swisscom Cento Grande
Fiber und xDSL Internet, Swisscom Cento Grande, Vorher - Nachher
Fiber UP Hybrid Dose xDSL Internet, Swisscom Cento Grande, Vorher - Nachher
Fiber UP Hybrid Dose LAN / LAN Internet, Swisscom Cento Grande, Vorher - Nachher
Open Access Modell Prinzipschema
Altbauwohnung Fiber, LAN, TT
Neubau Sternförmig Wohnunggrundriss UniversMCS Cat.6
Neubau Netzbetreiber Wohnunggrundriss UniversMCS Cat.5e
Vorlage ADSL CATV
ZidaTech AG
Fabrikstrasse 9
4614 Hägendorf
Schweiz
Tel: 062 209 60 30
Fax: 062 209 60 33
e-center@zidatech.ch
www.zidatech.ch
09.2011 ZidaTech AG, HomeNetworking Katalog, Ausgabe 999.999.025V3 - Technische Änderungen im Katalog sind jederzeit vorbehalten
