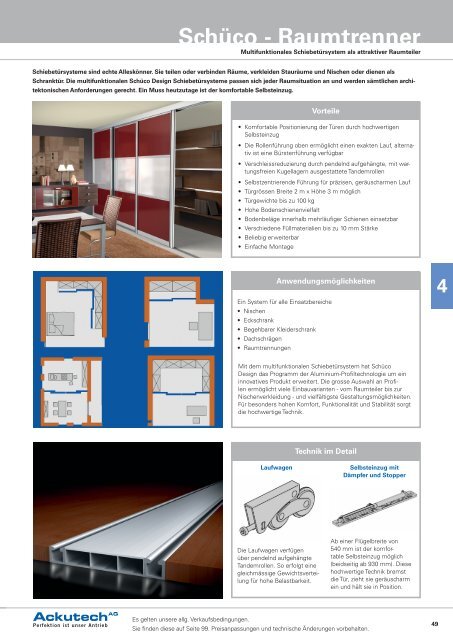

Schüco - Raumtrenner - Ackutech AG

Schüco - Raumtrenner
Multifunktionales Schiebetürsystem als attraktiver Raumteiler
Schiebetürsysteme sind echte Alleskönner. Sie teilen oder verbinden Räume, verkleiden Stauräume und Nischen oder dienen als
Schranktür. Die multifunktionalen Schüco Design Schiebetürsysteme passen sich jeder Raumsituation an und werden sämtlichen architektonischen
Anforderungen gerecht. Ein Muss heutzutage ist der komfortable Selbsteinzug.
Vorteile
• Komfortable Positionierung der Türen durch hochwertigen
Selbsteinzug
• Die Rollenführung oben ermöglicht einen exakten Lauf, alternativ
ist eine Bürstenführung verfügbar
• Verschleissreduzierung durch pendelnd aufgehängte, mit wartungsfreien
Kugellagern ausgestattete Tandemrollen
• Selbstzentrierende Führung für präzisen, geräuscharmen Lauf
• Türgrössen Breite 2 m x Höhe 3 m möglich
• Türgewichte bis zu 100 kg
• Hohe Bodenschienenvielfalt
• Bodenbeläge innerhalb mehrläufiger Schienen einsetzbar
• Verschiedene Füllmaterialien bis zu 10 mm Stärke
• Beliebig erweiterbar
• Einfache Montage
Anwendungsmöglichkeiten
Ein System für alle Einsatzbereiche
• Nischen
• Eckschrank
• Begehbarer Kleiderschrank
• Dachschrägen
• Raumtrennungen
Mit dem multifunktionalen Schiebetürsystem hat Schüco
Design das Programm der Aluminium-Profiltechnologie um ein
innovatives Produkt erweitert. Die grosse Auswahl an Profilen
ermöglicht viele Einbauvarianten - vom Raumteiler bis zur
Nischenverkleidung - und vielfältigste Gestaltungsmöglichkeiten.
Für besonders hohen Komfort, Funktionalität und Stabilität sorgt
die hochwertige Technik.
Technik im Detail
Laufwagen Selbsteinzug mit
Dämpfer und Stopper
Die Laufwagen verfügen
über pendelnd aufgehängte
Tandemrollen. So erfolgt eine
gleichmässige Gewichtsverteilung
für hohe Belastbarkeit.
Es gelten unsere allg. Verkaufsbedingungen.
Sie finden diese auf Seite 99. Preisanpassungen und technische Änderungen vorbehalten.
Ab einer Flügelbreite von
540 mm ist der komfortable
Selbsteinzug möglich
(beidseitig ab 930 mm). Diese
hochwertige Technik bremst
die Tür, zieht sie geräuscharm
ein und hält sie in Position.
49
4

4
50
Zubehör & Detail
Verschiedene Varianten an Profilen und Zubehör stehen zur Auswahl
Für alle Profile wird eine Aluminiumlegierung verwendet, die höchsten Oberflächenansprüchen gerecht wird. Ein weiterer Vorzug ist die
grosse Festigkeit bei geringem Gewicht. Die Führung der Schiebetür erfolgt durch Rollenführung oder alternativ Bürstenführung. Das
System ist einfach zu montieren. Die Füllungen müssen nicht gebohrt werden.
Profile oben & unten
Ins obere Profil kann entweder die Rollenführung eingeführt
werden, welche einen exakten Lauf gewährleistet oder alternativ
kann auch eine Bürstenführung eingesetzt werden.
Deckenprofil
Die Deckenführung gibt es für 1-, 2- und 3-läufige Flügel. Durch
die gegebene Höhe der Profile können die Dämpfer «unsichtbar»
gemacht werden, da diese im Profil verschwinden.
Bodenprofile eingelassen
Die eingelassenen Schienen lassen sich fast flächenbündig in
jeden Bodenbelag einfügen, bei mehrläufigen Schienen kann
auch der Zwischenraum mit dem gewünschten Belag ausgefüllt
werden. Die abgeschrägten Laufflächen der Schienen verhindern
seitliches Ausschlagen der Rollen und sichern hohen Rollkomfort.
Es stehen zwei Varianten von Griffprofilen zur Verfügung. Das
Griffprofil PLUS ist für besonders hohe Stabilität und erlaubt
Türbreiten bis 2 m und Türhöhen bis 3 m.
Bürstendichtung
für Rahmenprofil
oben
Griffprofile
Griffprofil PLUS Griffprofil BASIC
Details Zubehör
Anschlagdichtung
an Griffprofil
Bodenprofile aufgesetzt
Ackutech AG · Lettenstrasse 6 · 6343 Rotkreuz · Schweiz
Tel +41 41 784 20 00 · Fax +41 41 784 20 09 · info@ackutech.ch · www.ackutech.ch
Dichtungsprofil
von 4, 6 oder
8 mm
Mit den aufgesetzten Laufschienen kann das Schüco Design
Schiebetürsystem problemlos auf fast jeden vorhandenen
Bodenbelag montiert werden. Auch hier besteht die Möglichkeit,
bei mehrläufigen Schienen den Zwischenraum mit dem
gewünschten Bodenbelag auszufüllen.

Schüco - Raumtrenner hängend
Das hängende Multifunktionale Schiebetürsystem – eine attraktive Variante des multifunktionalen Schiebetürsystems
Die Führung der Türen erfolgt hier lediglich über eine Deckenschiene, wodurch eine besonders leichte, fast schwebende Optik entsteht –
ideal für den Einsatz z. B. als Raumteiler oder attraktiver Sichtschutz innerhalb von Räumen. Am Boden dient lediglich ein kleiner Bolzen
zur Stabilisierung des Türlaufs. In punkto Komfort, Technik und Design bietet sie alle Vorzüge des multifunktionalen Schiebetürsystems.
1. Deckenschiene
2. Rahmenprofil unten
3. Führungsbolzen
4. Blende Drehclips
Ergänzende Profile
1 2 3
4
Vorteile
• Leichte, schwebende Optik
• Optimale, geräuscharme Führung durch den Bodenbolzen
• Alle Griffprofile des multifunktionalen Schiebetürsystems
einsetzbar
• Schmale Ansicht (83 mm) der Deckenschiene
• Selbsteinzug serienmässig
• Einfache Montage
Alle Gestaltungsmöglichkeiten, die das Multifunktionale Schiebetürsystem
bietet, sind auch bei dem hängenden System umsetzbar
– von der Sprossenauswahl bis zu dem grossen Angebot
an Griffprofilen. Mit exklusivem Design und hochwertigsten
Materialien wertet das System jede Wohnraumarchitektur auf.
Fahrwerkeinheit
Die technische Perfektion der kompakten Fahrwerkeinheit
ermöglicht die komfortable, geräuscharme Führung der Türen des
hängenden Schiebetürsystems. Die Türen werden einfach in die
obere Deckenschiene eingehängt. Der Selbsteinzug ist serienmässig
und bereits im Fahrwerk integriert.
Es gelten unsere allg. Verkaufsbedingungen.
Sie finden diese auf Seite 99. Preisanpassungen und technische Änderungen vorbehalten.
51
4
