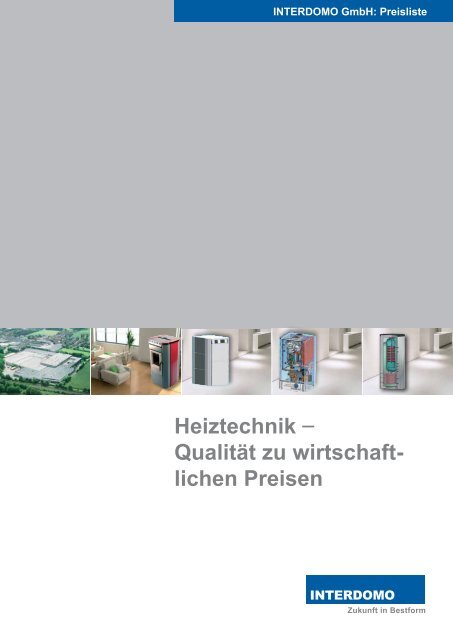

Heiztechnik – Qualität zu wirtschaft- lichen Preisen

INTERDOMO GmbH: Preisliste

Heiztechnik –

Qualität zu wirtschaft-

lichen Preisen

Pelletskaminofen vario PK-8,5

›

›

›

Leistungsbereich 8,5 KW

Produktbeschreibung:

• Kompakte Bauweise im Leistungsbereich von 8,5 KW

• Kesselkörper aus Stahlblech S235JRG2

• Massive Gusstür mit großer Panoramascheibe

• Integrierte Rücklaufanhebung

• Niedrige Geräuschemission (Dämmmattenset inklusive)

• Exzellente Sicherheitstechnik

• Verzinkter Pelletbunker für max. 16 kg (22 Liter) Inhalt

• Kessel mit eingebauter Microprozessorregelung für modulierende

Betriebsweise, mit Fernbedienung als Mastersteuerung

• Manuelle Reinigung der Wärmetauscheroberfläche durch Zugsystem

• Einfache Bedienung

• Hoher Wirkungsgrad von über 92%

• Kompatibler Einsatz zu bestehenden Heizungsanlagen.

• Emissionswerte unter der Forderung der BImSchV ab 2015

• Hohe Betriebssicherheit

• Förderfähig 1000 Euro*

* Stand bei Druckauflage

Produktbezeichnung Art.-Nr. Rabattgruppe Preis in €

PK-vario 8,5 (exkl. Designelemente) 320900 D 3.875,-

PK-vario 8,5 Edelstahl

(exkl. Designelemente)

Interdomo-Speichersysteme siehe ab Seite 28

Abmessungen

321930 D 3.975,-

• Energienutzung geprüft

• Fertigung überwacht

• Baumuster geprüft

Unverbindliche Preisempfehlung ohne Mehrwertsteuer. Die Preise dienen nur als Berechnungsgrundlage für den Fachhandel und das Fachhandwerk.

Technische Änderungen auch ohne vorherige Ankündigung, sowie Druckfehler und Irrtümer sind vorbehalten. Die Abbildungen sind nicht maßstabsgetreu.

2

Helgoland: RAL 4002

›

›

Technische Daten

Hydraulische Einbindung

Die technischen Zeichnungen beschreiben ein Beispiel

für die Installation der Anlage und den Anlagenaufbau.

1 = Pelletskaminofen

2 = System-Kombispeicher

3 = Öl-/Gaskessel

A

4

2

4 = thermische Solaranlage

5 = Heizkreis

1

5



3

3

B


Pellets-Kaminofen Typ PK-vario 8,5

TÜV-Rheinland, Prüfbericht-Nummer K3362008T1

Registrierung unter www.tuv.com ID:0000023257

Brennstoff staubarme Holzpellets lt. Ö-Norm M 7135, DINplus

Nennwärmeleistung kW 3,7 - 8,0

Wasserwärmeleistung kW 2,2 - 6,3

Raumheizleistung kW 1,5 - 1,7

CO - Gehalt bezogen auf 13% O2 mg/m3 76 - 235

Staubemission bezogen auf 13% O2 mg/m3 8,0 - 13,9

NOx - Gehalt ppm 36 - 60

Wirkungsgrad gesamt % 92,2 - 90,4

Pellets- Vorratsbehälter kg/Liter 16 / 22

Wasserinhalt Ltr. 10,5

max. Betriebsdruck bar 3

max. Betriebstemperatur °C 100

Kesselvor- und Rücklauf Zoll 3/4 innen

Abgasanschlussdurchmesser (Muffenseite) mm 100

Kaminempfehlung feuchteunempfindlich

Zugbedarf (max.) Pa 1 - 3

Mittlere Abgastemperatur ca. min./max °C 80 / 125

Abgasmassenstrom Volllast/ Teillast kg/s 0,008 / 0,006

Brennstoffverbrauch ca. kg/h 0,60 bis 1,85

Anschluss Verbrennungsluftzuführung mm 40

Elektrischer Anschluss 230 V / 50 Hz

Elektrischer Verbrauch Zündphase W 290

Elektrischer Verbrauch Vollastbetrieb W 78

Absicherung (Gerät) A 6

Gewicht (incl. Verpackung) kg 130

Kesselaufstellgewicht kompl. kg 160


›

Zubehör

Die Pelletskaminöfen der Serie PK-Vario lassen sich mit verschiedenen farbigen Seitenteilen und Deckelflügel ergänzen.

Der Grundaufbau mit seiner warmen Farbe Eisengrau (RAL 7011) ist mit folgenden Farbvarianten kombinierbar:

Borkum:

Signalblau,

RAL 5005

Artikel-Nr.: 321230

Rabattgruppe: D

Helgoland:

Rotviolett,

RAL 4002


Sylt:

Verkehrsweiß,

RAL 9016


Rabattgruppe: D

Preis in € 125,- 125,- 85,- 70,- 225,-

4

Juist:

Smaragdgrün,

RAL 6001


Preis in € 125,- 125,- 125,- 125,- 125,-

Norderney:

Sandgelb,

RAL 1002


Wangerooge:

Achatgrau,

RAL 7038


Föhr:

(Teile unlackiert)

Farbe nach Wunsch

durch örtlichen

Lackierer aufbringbar.


Baltrum:

Montage- und Schnei-

deschablone mit Ein-

hängevorrichtung für

keramische Zuschnitte

Anfertigung durch

örtlichen Steinmetz.


Amrum:

Schwarzbraun,

RAL 8022


Edelstahl:

Edelstahl,

rostfrei

Werkstoff-Nr.: 1.4301

gebürstet (Fingerprint)


REGELuNGSZuBEHöR Produktbezeichnung Art-Nr. Rabattgruppe Preis in €

Pufferspeicherfühler

mit Anschluss-Stecker

321310 B 36,-


Technische Änderungen auch ohne vorherige Ankündigung, sowie Druckfehler und Irrtümer sind vorbehalten. Die Abbildungen sind nicht maßstabsgetreu.



5

Notizen

Notizen

öl-Niedertemperaturkessel basic OK-25

›

›

Leistungsbereich 15-25 KW


• Kompakte Bauweise im Leistungsbereich von 15-25 KW

• Heizkessel für Ein- und Zweifamilienhäuser im Low-cost-Preissegment

• Kombinierbar mit nebenstehenden Standspeichern bzw. mit Tiefspeichern

• Kesselkörper aus Stahlblech (S235JRG2) geschweißt mit zwei Vor- und

Rücklaufanschlüssen

• Kessel wird mit Isolierverkleidung, Wärmedämmung und Grundschaltfeld

komplett montiert geliefert

• Isolierverkleidung gepulvert in Hellgrau und Dunkelgrau

• Einfache Reinigung des Heizkessels von vorne durch waagerechte

Anordnung der Heizgaszüge

• Kessel-Brennertür aus Grauguss wahlweise: rechts-links anschlagbar

• Grundschaltfeld für den manuellen Betrieb, mit Power-Schnittstelle

für den Anschluss von witterungsgeführten Kessel- und Heizkreisregelungen,

bzw. zum Anschluss einer Speichervorrangschaltung.

• Wird auf Holzpalette, mit Kantenschutz aus Holz und Schutzfolie versehen,

ausgeliefert


basic OK-25 321941 A 1.450,-


›

Abmessungen

6

S

E

Kesselansicht

V

R

E = Entleerung R1“ – R = Rücklauf R1“

S = Anschluss Entlüfter – V = Vorlauf R1“



›

›



7

Typ OK-25

Bauart-Zulassungskennzeichen CE 0035 CL 101

Nennwärmebelastung kW 16,0-25,8

Nennwärmeleistung kW 15-25

Kessel-Wirkungsgrad % 94/93

Abgasverlust % 4/6

Bereitschaftsverlust % 0,7

Wasserseitiger Widerstand ΔT=20K mbar 9

Wasserinhalt l 42

Feuerraumvolumen l 40

Feuerraumdurchmesser mm 320

Feuerraumlänge mm 470

Heizgasseitiger Widerstand Pa 19

Max. Abgastemperatur °C 165

CO2-Gehalt der Abgase Vol % 13

Abgasmassenstrom g/s 6,27/10,11

Notwendiger Förderdruck Pa 5

Gewicht (incl. Verpackung) kg 130

Einstellbereich des Kesseltemperaturreglers °C 38-75 (90)

STB-Abschalttemperatur °C 110

Min. Kesseltemperatur °C 38

Max. Betriebsdruck bar 3

Elektrischer Anschluss V/Hz 230 / 50

Absicherung durch Vorsicherung A 10

Schutzart IP 40

Anschlüsse Vorlauf/Rücklauf/Entleerung G 1″

Abgasanschluss NW 130


A



B


›

Zubehör

HEIZKREISANScHLuSSZuBEHöR Produktbezeichnung Art.-Nr. Rabattgruppe Preis in €

Art.-Nr. 323593

Art.-Nr. 323594

Art.-Nr. 325471*

Art.-Nr. 325472*

Heizgruppe mit Mischer

Anschlussfertig verdrahtet

Inhalt: Heizungsumwälzpumpe Grundfos

UPS 15-50, 3-Wege-Mischer mit

Antrieb, Vorlauf- und Rücklauf-Thermometer,

Verrohrung, Hartschaum-

Isolierung, Vorlauf-Anlegefühler

323602 separat bestellen

* mit Hocheffizienzpumpe

Grundfos Alpha 2

Heizgruppe ohne Mischer


Inhalt: Heizungsumwälzpumpe

Grundfos UPS 15-50, Vorlauf- und

Rücklauf-Thermometer, Verrohrung,

Hartschaum-Isolierung

* mit Hocheffizienzpumpe

Grundfos Alpha 2

Kessel-Sicherheitsgruppe

ausgestattet mit Sicherheitsventil 3bar,

Manometer 0...4 bar und Entlüfter, 1"

Überwurfmutter als Anschlussgewinde,

mit EPP-Halbschalen-Isolierung

Speicher-Anschluss-Set

Lieferumfang: Speicherladepumpe,

flexible Edelstahlschläuche mit Isolationen

und erforderliche Anschlussfittings

8

323593 B 596,-

325471* B 641,-

323594 B 418,-

325472* B 463,-

323645 B 99,-

323595 B 435,-

KESSELZuBEHöR Produktbezeichnung Art.-Nr. Rabattgruppe Preis in €

Kesselpodest

für basic

323596 B 168,-

REGELuNGSZuBEHöR Produktbezeichnung Art.-Nr. Rabattgruppe Preis in €

Heat-Command HC-232

Heizungsregler für 2-stufigen

Brenner, Trinkwasserbereitung,

2 Mischer- oder Pumpenheizkreise,

3 progr. Ausgänge. Inhalt: Regelgerät

mit Kabelbaum, Bediengerät,

Witterungsfühler, Kesselfühler,

Speicherfühler 4 m

Heat-Command HC 111



1 Mischer- oder Pumpenheizkreis,

1 progr. Ausgang. Inhalt: Regelgerät




323597 B 666,-

323598 B 534,-



›

Zubehör



Externes Erweiterungsmodul für

HC-232, HC-111 und domostar.

Einsatz als Mischerregelung bzw.

für multifunktionale Ansteuerung.

Lieferumfang: Regelgerät mit

Wandgehäuse und Anschlussadapter

Raumgerät HCR-75

Raumgerät mit Klartextbedienung

zur Programmierung und Raumtemperaturerfassung.

Das Raumgerät

ist in der Ausführung drahtgebunden.


drahtlos per Funk auf Anfrage.


Das Raumgerät bietet grundlegende

Bedienung und Raumtemperaturerfassung

in einem.

9

323599 B 339,-

323600 B 243,-

323601 B 111,-

Vorlauf-Anlegefühler 323602 B 33,-

Universal-Temperaturfühler

Kabellänge 6 m, als Speicher-,

Wärmetauscher- oder Pufferspeicherfühler

Weiteres Regelungszubehör

Z.B. Solarfühler, Funkmodule, Fernüberwachungsmodule

auf Anfrage

Sicherheitsrelais für

Hocheffizienzpumpen

Hocheffizienzpumpen haben einen

Einschaltstrom bis 80 A. Zum

Schutz der Schaltausgänge der

Regelungen ist daher dieses Modul

erforderlich

323603 B 39,-

- B -

324810 B 123,-

öL-BRENNER Produktbezeichnung Art.-Nr. Rabattgruppe Preis in €

Blaubrenner BB 21

für basic,

16-21 kW, Emissionsklasse 3 nach

EN 276/2010 (Nox

öl-Brennwert-Kessel bicon OBK-17-24

›

›



• Kompakte Bauweise im Leistungsbereich von 17-24 kW

• Einsatz von zweistufigen Ölbrennern

• Einsparung durch Brennwerttechnik von bis zu 14% Primärenergie gegenüber

konventionellen Niedertemperatur-Ölkesseln

• verbesserte Energieeffizienz

• Brennwertnutzung durch kesselspezifische Technologie während des Heizbetriebs

bei der Warmwasserbereitung

• Warmwasserbereitung mit nebenstehenden Standspeichern

• integrierter Öl-Micro-Feinfilter

• Möglichkeit der raumluftunabhängigen Betriebsweise

• Kessel mit bewährter Zweikreis-Technik zur Reduzierung von

Taupunktunterschreitungen

• Kesselkörper aus Stahlblech (S235JRG2) geschweißt mit zwei Vor- und Rücklaufanschlüssen

sowie integriertem Kondensationswärmetauscher aus Edelstahl

• Kessel wird mit Isolierverkleidung, Wärmedämmung und Grundschaltfeld kpl. montiert


• Neutralisationsbox als Zubehör erhältlich

• Einfache Reinigung des Heizkessels von vorne

• Grundschaltfeld für den manuellen Betrieb, mit Power-Schnittstelle für den Anschluss

von witterungsgeführten Kessel- und Heizkreisregelungen, bzw. zum Anschluss

einer Speichervorrangschaltung

• Wird auf Holzpalette, mit Kantenschutz aus Holz und Schutzfolie ausgeliefert

• Incl. Heat-Command HC-232


bicon OBK-17-U 323121 A 5500,-

bicon OBK-24-U 323122 A 5800,-


›

Abmessungen

10

KV/SPV

öl

KR

SPR

AA

KA

Anschlüsse:

AA = Abgasanschluss Ø 80/125

KA = Kondensatablauf

KR = Kessel-Rücklauf

KV = Kessel-Vorlauf

öl = Anschluss Ölleitung

SPR = Speicher-Rücklauf

SPV = Speicher-Vorlauf

Passende Abgassysteme

ab Seite 19.



›


11


Typ OBK-17 / OBK-17U OBK-24 / OBK-24U

Bauart-Zulassungskennzeichen CE 0035 CL 103 / CE 0035 CL 104

Nennwärmeleistung bei 80/60°C kW 12,5 - 16,0 16,0 - 22,5

Nennwärmeleistung bei 50/30°C kW 13,5 - 17,4 17,4 - 24,0

Nennwärmebelastung Stufe 1/2 kW 13,0 / 16,7 16,7 / 23,3

Wirkungsgrad bei Nennwärmebelastung 80/60°C % 97 / 97 97 / 97,5

Wirkungsgrad bei Nennwärmebelastung 50/30°C % 104 / 104 104 / 103

Wirkungsgrad bei Teillast 30%, TR 30°C % 104 104

Energieeffizienzzeichen 1 - 4

**** ****

Bereitschaftsverlust qB bei 70°C (EnEV) % 0,90 0,70

Abgasverlust 80/60°C % 1,65 1,65

Max. Abgastemperatur bei 80/60 °C - 50/30°C °C 62 - 36 63 - 41

Abgasmassenstrom Stufe 1 g/s 5,12 6,51

Abgasmassenstrom Stufe 2 g/s 6,51 9,16

Restförderdruck am Abgasstutzen Pa 35 50

Notwendiger Förderdruck Pa 3*) 3*)

Öldurchsatz Stufe 1/2 kg/h 1,10 / 1,40 1,40 / 1,97

CO2 Vol % 13,0 ± 0,3

Düse (Danfoss) 0,3 / 80°S 0,4 / 80°S

Pumpendruck bar 12±1,0 / 19±1,5 13±1,0 / 21±1,5

Ölbrenner SPM INT F10E2-2.18 INT F10E2-2.24

Feuerraumvolumen I 32 32

Feuerraumdurchmesser mm 330 330

Feuerraumlänge mm 380 380

Heizgasseitiger Widerstand Pa 29 - 37 37 - 70

Max. Betriebsdruck bar 3

Wasserseitiger Widerstand bei ∆T=20K mbar 8 14

Wasserinhalt I 90 90

Gewicht (incl.Verpackung) kg 220 225

Aufstellgewicht incl. Wasser kg 250 255

Einstellbereich des Kesseltemperaturreglers °C 38 - 75 (90)

STB-Abschalttemperatur (STW) °C 120 (97)

Min. Kesseltemperatur °C 20

Elektrischer Anschluss V / Hz 230 / 50

Absicherung durch eingebaute Vorsicherung A 10TB-Ah110

Leistungsaufnahme min. /max. W 3 / 178 3 / 205

Schutzart IP 40

Anschlüsse Kessel-Vorlauf/Rücklauf/Entleerung G 1“

Anschlüsse Speicher- Rücklauf G 3/4“TB-

Ölanschluss (Anschlussleitung DN8 bauseits) G 3/8“

Abgasanschluss mm 80/125

Anschlussmaße Brenner Standard

Befestigung Brennerflansch mm 4 Schrauben M8, Lochkreis 150 mm

Flammrohrdurchführung in Kesseltür mm ø 110

Kondensatwassermenge bei 50 / 30 °C kg / h 0,90 / 1,15 1,15 / 1,40

pH-Wert des nicht neutralisierten Kondensats

*) abhängig von der Art der Abgasanlage - siehe gesonderte Anleitung

pH ca. 3

›


A



B


›

Zubehör


Art.-Nr. 323593

Art.-Nr. 323594

Art.-Nr. 325471*

Art.-Nr. 325472*









* mit Hocheffizienzpumpe Grundfos

Alpha 2








Alpha 2

Kessel-Sicherheitsgruppe

ausgestattet mit Sicherheitsventil 3bar,

Manometer 0...4 bar und Entlüfter, 1"

Überwurfmutter als Anschlussgewinde,

mit EPP-Halbschalen-Isolierung

Speicher-Anschluss-Set

Lieferumfang: Speicherladepumpe,

flexible Edelstahlschläuche mit Isolationen

und erforderliche Anschlussfittings

KESSELZuBEHöR Produktbezeichnung Art.-Nr. Rabattgruppe Preis in €

Neutralisationseinrichtung

für bicon 323606 B 311,-

Kondensat-Hebeanlage

für bicon



12

323593 B 596,-

325471* B 641,-

323594 B 418,-

325472* B 463,-

323645 B 99,-

323595 B 435,-

323607 B 210,-

›

Zubehör



13






2 Mischer- oder Pumpenheizkreise,

3 progr. Ausgänge. Inhalt: Regelgerät





















in einem.

Vorlauf-Anlegefühler

Universal Temperaturfühler





auf Anfrage







erforderlich

im Lieferumfang

bicon enthalten

323599 B 339,-

323600 B 243,-

323601 B 111,-

323602 B 33,-

323603 B 39,-

- B -

324810 B 123,-

B

Gas-Brennwertkessel domostar GBK

›

›

›



• Kompakter wandhängender Gas-Brennwertkessel in den Leistungsbereichen

Produktbezeichnung Art.-Nr. grau/grau weiß Rabattgruppe Preis in €

GBK-25 H (1 Pumpe) 323880 324907 B 2.886,-

GBK-35 H (1 Pumpe) 324030 324909 B 3.314,-

GBK-25 SH (2 Pumpen) 323250 324908 B 2.995,-

GBK-35 SH (2 Pumpen) 323450 324910 B 3.443,-

GBK-25 C (lieferbar Anfang 2013) 323885 324911 B 3.798,-

Abmessungen

GBK

von 2,6-25,4 und 3,4-33,8 kW.

• Die spezielle Konstruktion des Aluminium-/Silizium-Wärmetauschers ermöglicht

in Verbindung mit dem Edelstahl-Metallvliesbrenner eine hohe Energieausnutzung.

• Neue leistungsfähige und effiziente Form der Verbrennungsoptimierung.

- Bei Installation und im laufenden Betrieb stellt sich der Kessel automatisch auf äußere

Einflüsse wie Gasqualitätsschwankungen oder Luftdruckänderungen ein. Bei der Installation

entfallen Einstellarbeiten am Gasventil und die Inbetriebnahmezeit verkürzt sich.

- Die automatische Gas-Luft-Regelung reduziert die Kosten bei der Inbetriebnahme

und sorgt im laufenden Betrieb für umweltschonende Verbrennung mit möglichst

geringen Emissionen.

- Der Wirkungsgrad wird gesteigert und es werden langfristig optimale Abgaswerte

gewährleistet, die während des gesamten Betriebs innerhalb der Normanforderungen

bleiben.

• Größerer Modulationsbereich (Die verbesserte Überwachung der Flamme und die

präzise Kontrolle des Gas-Luft-Mischungsverhältnisses erlauben es, die Grenzen

der Teillast zu senken und so den Modulationsbereich zu vergrößern.)

• Die integrierte Regelung bietet die Möglichkeit einer raumgeführten, bzw. witterungsgeführten Regelung mit Raumeinfluss.

• Klartextanzeige für Bedienung und Störmeldungen

• Ansteuermöglichkeit auch komplexer hydraulischer Anlagen.

• Integrierte Pumpen für Heizung und Warmwasserbereitung. Die Heizkreispumpe wird über eine Drehzahl-Steuerung an

den jeweiligen Wärmebedarf angepasst und ersetzt damit in einfachen Heizkreisen eine Hocheffizienzpumpe.

Achtung: Flüssiggasvarianten wie folgt bestellen: Beispiel: 323880-F


Passende Abgassysteme ab Seite 19



14

1 = Gasanschluss R 1/2

2 = Kesselvorlauf RP 1

3 = Kesselvorlauf RP 1

4 = Speichervorlauf RP 1

5 = Speicherrücklauf RP 1*

6 = Warmwasseraustritt RP 1/2

7 = Kaltwassereintritt RP 1/2**

8 = Kondensatablauf DN 25

* = nur bei GBK-25/35 SH

** = nur bei GBK-25C

›

›


15


domostar GBK-25 H/SH GBK-35 H/SH GBK-25C

Bauart-Zulassungskennzeichen CE 0085 CN 0012

Nennwärmebelastung - min./max. - Erdgas 2N

kW 2,5 - 24,4 3,3 - 32,7 2,5 - 24,4

Nennwärmebelastung - min./max. - Flüssiggas 3B/P kW 5,8 - 24,4 8,2 - 32,7 5,8 - 24,4

Nennwärmeleistung 50/30°C - min./max. - Erdgas 2N kW 2,7 - 25,8 3,7 - 34,2 2,7 - 25,8

Nennwärmeleistung 50/30°C - min./max. - Flüssiggas 3B/P kW 6,2 - 25,8 8,6 - 34,2 6,2 - 25,8

Nennwärmeleistung 80/60°C - min./max. - Erdgas 2N kW 2,6 - 25,4 3,4 - 33,8 2,6 - 25,4

Nennwärmeleistung 80/60°C - min./max. - Flüssiggas 3B/P kW 6,0 - 25,4 8,5 - 33,8 6,0 - 25,4

Leistungsverhältnis min./max. - Erdgas 1 : 10 1 : 10 1:10

Leistungsverhältnis min./max. - Flüssiggas 1 : 4 1 : 4 1 : 4

Normnutzungsgrad 30% (92/42 EWG) % 109,5 109,0 109,5

Abgasmassenstrom - min./max. g/s 0,9 - 9,1 1,2 - 12,7 0,9 - 9,1

CO2 -Gehalt der Abgase bei Erdgas Vol% 9,5 9,5 9,5

CO2 -Gehalt der Abgase bei Flüssiggas Vol% 11,0 11,0 11,0

max. Abgastemperatur 50/30°C °C 58 59 58

max. Abgastemperatur 80/60°C °C 72 75 72

Energieeffizienzzeichen **** **** ****

Sanitäreffizienzklasse - - ***

Nutzbarer Gebläse-Restförderdruck [Pa] Pa 180 200 180

Abgas-/Zuluftanschluss [Ø mm] 60/100 60/100 60/100

NOx-Emission (Erdgas, nach DIN 4702 Teil 8) mg/kWh 62 65 62

CO-Emission (Erdgas, nach DIN 4702 Teil 8) mg/kWh 20 15 20

max. zulässige Betriebstemperatur °C 95 95 95

zul. Gesamtüberdruck bar 0,8 - 3,0 0,8 - 3,0 0,8 - 3,0

Wasserinhalt Liter 6,5 7,5 7,5

Ausdehnungsgefäß (Volumen); * nachrüstbar Liter 10 * - 10

Spezifischer Durchfluss bei ΔT=30 K (tww=40°C) l/min - - 11,6



Hydraulischer wasserseitiger Widerstand mbar 80 105 80

Mindest - Umlaufwassermenge l/h keine keine keine

Gasanschluss R 1/2" 1/2" 1/2"

Vor-/Rücklaufanschluss (Überwurfmutter) G 1" 1" 1"

Warm-/Kaltwasseranschluss (Überwurfmutter) G - - 1/2"

Speichervor-/Rücklaufanschluss (Überwurfmutter) G 1" (nur bei SH) 1" (nur bei SH) -

Kondenswasserabfluss [Ø mm] 25 25 25

Kondensatmenge L/h 1,4 - 3,3 1,4 - 3,3 1,4 - 3,3

Elektroanschluss [V~/Hz/A] 230/50/10 230/50/10 230/50/10

Max. Elektrische Leistungsaufnahme (mit Pumpe) W 104,5 120,5 104,5

Min. Elektrische Leistungsaufnahme (mit Pumpe) W 28 32 28

Elektrische Leistungsaufnahme im Standby-Betrieb W ca. 4 ca. 4 ca. 4

Schutzart EN 60529 IP 42 IP 42 IP 42

Höhe mm 900 900 900

Breite mm 500 500 500

Tiefe mm 455 455 455

Gewicht kg 48 54 57

Transportgewicht kg 55 61 63


A B

2N

2N

3B/P

3B/P




›

Zubehör


Art.-Nr. 323593

Art.-Nr. 323594

Art.-Nr. 325471*

Art.-Nr. 325472*










Alpha 2








Alpha 2

Kesselanschluss-Set

Inhalt: TAS-Gas-Absperrventil 1/2";

Vorlaufkugelhahn G3/4" mit Manometer,

Rücklaufkugelhahn G3/4" mit

KFE-Hahn

Anschluss-Set Standspeicher

Inhalt: 2 Kugelhähne

Ausdehnungsgefäß MAG 10 Liter

Vordruck: 1 bar

FWE 130 - GBK Anschluss-Set

Für den Anschluss des FWE 130-

Speichers an Gas Brennwertkessel

domostar

Hydraulische Weiche

60 /60 LS mit Fertigisolierung nach

EnEV (30 mm EPP)

Neutralisationseinrichtung

für domostar

Dreiwege-Umschaltventil

für Gas-Brennwertkessel

Kondensat-Hebeanlage

für domostar

16

323593 B 596,-

325471* B 641,-

323594 B 418,-

325472* B 463,-

323631 B 165,-

324934 B 99,-

324532 B 141,-

324861 B 123,-

325365 B 255,-

324757 B 225,-

325010 B 171,-

323607 B 210,-



› Zubehör

17



Heat-Command HC-100-CI

Mit dem Erweiterungsmodul kann

das Grundgerät um einen Heizkreis

mit/ohne Mischer erweitert werden.

Clip-In-Regelungsmodul für den

Einbau in das Kesselschaltfeld.








Heat Command HC-100-EM

Erweiterungsmodul für HC-100

(nur domostar). Wird in das

vorhandene Wandgehäuse der

HC-100 eingebaut. Einsatz als

Mischerregelung bzw. für multifunktionale

Ansteuerung.

Lieferumfang: Regelgerät mit Anschlusssteckern

und Flachbandkabeln











in einem.



323632 B 192,-

323599 B 339,-

324837 B 225,-

323600 B 243,-

323601 B 111,-



Vorlauf-Anlegefühler

Temperaturfühler



Universal Temperaturfühler



Bus Kaskadenmodul

Für den Anschluss von domostar in

Kaskaden (für jeden Kessel in der

Kaskade ist ein Modul erforderlich



auf Anfrage







erforderlich

18

323602 B 33,-

324830 B 36,-

323603 B 39,-

324807 B 192,-

- B -

324810 B 123,-



›

Abgassysteme

ABBILDuNG PRODuKTBEZEIcHNuNG Art.-Nr.

PP-Grundbausatz I -

DN 60 im Schacht

PP-Grundbausatz II -

DN 60 auf DN 80 im Schacht



19

Rabatt-

gruppe

Preis

in €

324281 B 148,-

324283 B 148,-

PP-Grundbausatz III-

DN 60/100 RAL 9016 verkehrsweiß 324284 B 200,-

PP-Grundbausatz IV-

DN 60 im Schacht 324285 B 99,-

PP, Dachdurchführung DN 60/100,

RAL 7021 schwarzgrau

324476 B 75,-

PP, Dachdurchführung DN 60/100,

RAL 8023 orangebraun 324477 B 88,-

Universal-Bleipfanne DN 60/100

RAL 7021 schwarzgrau 25°-45°

Universal-Bleipfanne DN 60/100

RAL 8023 orangebraun 25°-45°

Flachdach Klebeflansch DN 60/100

Alu

Abgassysteme für bicon und domostar

SySTEMART PASSEND FüR

RUS= Raumluftunabhängig

im Schacht

RAS= Raumluftabhängig

im Schacht

RU= Raumluftun-abhängig

bicon

domostar 25

domostar 35

324478 B 42,-

324479 B 42,-

324480 B 23,-


›

Abgassysteme


PP-Verpackungseinheit VE 1, DN 60

Inhalt: Rohre 4 x 2m, 1 x 1m, 2x0,5m


Inhalt: Rohre 5 x 2m




Inhalt: Rohre 2 x 0,25m






Inhalt: 2 Bögen 90°


Inhalt: 2 Bögen 45°

PP-Schacht-Abstandshalter DN 60

(2 Stück)

PP-Revisions-T-Stück DN 60 mit

Deckel

PP-Konz.-Rohr DN 60/100 x 250 mm

RAL 9016 verkehrsweiß

PP-Konz.-Rohr DN 60/100 x 500 mm


PP-Konz.-Rohr DN 60/100x1000mm


PP-Konz.-Rohr DN 60/100x2000mm




20



im Schacht


im Schacht


bicon

domostar 25

domostar 35

Rabatt-

gruppe

Preis

in €

324484 B 151,-

324485 B 146,-

324487 B 62,-

324488 B 21,-

324489 B 26,-

324490 B 31,-

324491 B 23,-

324492 B 23,-

324493 B 10,-

324494 B 34,-

324496 B 31,-

324497 B 39,-

324498 B 49,-

324499 B 75,-

› Abgassysteme



PP-Konz.-Teleskoprohr DN 60/100


PP-Konz.-Rohrbogen DN 60/100 -

90° RAL 9016 verkehrsweiß

PP-Konz.-Rohrbogen DN 60/100 -

45° RAL 9016 verkehrsweiß

PP-Konz.-Revisions-T-Stück

DN 60/100 RAL 9016 verkehrsweiß

Abgaserweiterungsstück 60/100 auf

80/125 RAL 9016 verkehrsweiß

Abgas-Aussenwandanschluss

60/100 Wandstärke 200 ... 485 mm


Anschluss-Mauerplatten (2 Stck.)

nicht im Abgas-Aussenwandanschluss

enthalten




21



im Schacht


im Schacht


Rabatt-

gruppe

Preis

in €

324500 B 60,-

324501 B 36,-

324502 B 36,-

324503 B 99,-

324940 B 64,-

325382 B 67,-

325383 B 23,-

Viton-Dichtung DN 60 (braun)

abgasseitig 324495 B 3,-

bicon

domostar 25

domostar 35


›

Abgassysteme


PP-Grundbausatz V -Flexibel DN 80

im Schacht

PP-Flexrohr DN 80, 10 Meter-Rollenware

PP-Flexrohrkupplung DN 80, flex auf

flex

PP-Flexrohrkupplung DN 80, starr

auf flex



22

Rabatt-

gruppe

Preis

in €

324289 B 231,-

324507 B 187,-

324508 B 34,-

324509 B 26,-

PP-Flexrohrkupplung DN 80,

flex auf starr 324510 B 36,-

PP-Revisions-T-Stück Flex, DN 80

324515 B 55,-

PP-Flexrohr-Schacht-Abstandshalter

DN 80 324512 B 10,-

Viton-Dichtung Flexrohr DN 80

(braun) 324513 B 5,-

Montageset Flexrohr DN 80



im Schacht


im Schacht


bicon

domostar 25

domostar 35

324514 B 52,-




PP-Grundbausatz DN 80/125 auf

DN 80 im Schacht (Öl)

PP-Kesselanschlussstück

m.Messöffnungen DN 80/125 (Öl)



23

Rabatt-

gruppe

Preis

in €

323608 B 382,-

324459 B 55,-


Inhalt: Rohre 4 x 2m, 1 x 1m, 2 x 0,5m 323609 B 153,-









PP-Verpackungseinheit VE 6,

DN 80, Inhalt: Rohre 2 x 1m



im Schacht


im Schacht


323610 B 143,-

323611 B 73,-

324296 B 21,-

324297 B 29,-

324298 B 39,-


Inhalt: 2 Bögen 90° 324299 B 23,-


Inhalt: 2 Bögen 45° 324300 B 23,-

PP-Schacht-Abstandshalter DN 80

(2 Stück) 323630 B 10,-

bicon

domostar 25

domostar 35


›

Abgassysteme


Viton-Dichtung DN 80 (braun)

abgasseitig

EPDM-Dichtung DN 100 (schwarz)

luftseitig

EPDM-Dichtung DN 125 (schwarz)

luftseitig



24

Rabatt-

gruppe

Preis

in €

324483 B 5,-

324504 B 3,-

324820 B 4,-

Alu-Lüftungsgitter 250x300mm 324505 B 16,-

Alu-Zuluftgitter DN 80/125

PP-Konz.-Rohr DN 80/125 x 250mm


PP-Konz.-Rohr DN 80/125 x 500mm


PP-Konz.-Rohr kürzbar DN 80/125 x

500mm RAL 9016 verkehrsweiß

323692 B 29,-

323612 B 47,-

323613 B 55,-

323614 B 55,-

PP-Konz.-Bogen DN 80/125, 90°

RAL 9016 verkehrsweiß 323615 B 60,-


RAL 9016 verkehrsweiß 323616 B 47,-





PP-Konz.-Revisions-T-Stück

DN 80/125, RAL 9016 verkehrsweiß



im Schacht


im Schacht


bicon

domostar 25

domostar 35

323617 B 47,-

323618 B 47,-

323619 B 122,-






25

Rabatt-

gruppe

PP-Abgasrohr DN 80, 250 mm 323620 B 13,-




PP-Bogen DN 80, 90°


PP-Revisions.-T-Stück mit Abdichtdeckel,

DN 80

Preis

in €

323625 B 16,-

323626 B 16,-

323629 B 39,-



PP-Konz.-Rohr

DN 100/150 x 1000 mm






im Schacht


im Schacht


bicon

domostar 25

domostar 35

325611 B 34,-

325612 B 91,-

325613 B 65,-


›

Abgassysteme


Ergänzungssätze für Abgas-Kaskaden

(erforderliche Abgasleitung DN 130 im Schacht)

Ergänzungssatz Kaskade III-RAS,

DN 60/100, raumluftabhängig

(1 x pro Gerät erforderlich)

Ergänzungssatz Kaskade IV-RUS,

DN 60/100, auf 100/150, raumluftunabhängig,


(1 x pro Gerät erforderlich)

PP-Grundbausatz Mehrfachbelegung,

Geräteanschluss 60/100

auf 130 mm flex (1 x pro Gerät

erforderlich)

PP-Grundbausatz Mehrfachbelegung

im Schacht 130 mm flex

PP-Grundbausatz Kaskade im

Schacht 130 mm flex

PP-Flexrohr DN 130, 30 Meter-

Rollenware



26

Rabatt-

gruppe

Preis

in €

324823 B 112,-

324824 B 252,-

325421 B 429,-

325422 B 497,-

325537 B 374,-

325423 B 754,-

PP-Revisions-T-Stück DN 130 flex 325424 B 159,-

PP-Geräte-Schachtanschluss

Kaskade DN 100 (1 x pro Kaskade

erforderlich)

PP-Geräte-Schachtanschluss

Kaskade DN 100/150 (1 x pro

Kaskade erforderlich)

MB = Mehrfachbelegung (Schacht)

KS = Kaskade (Schacht)



im Schacht


im Schacht


bicon

domostar 25

domostar 35

325419 B 91,-

325420 B 70,-

›

›

Abgassystem bicon

Kesselanschluss

mm Ø

waagerecht

mm Ø

Abgassystem domostar

senkrecht

mm Ø



27

Abgasleitung

Raumluftabhängig im Schacht B 23

bicon OBK 17 bicon OBK 24

max. senkrechte

Länge in m


Länge in m

80 80 80 14 18

80 80 Flex 80 12 14

Raumluftunabhängig, Dachdurchführung c 13X

80/125 80 /125 80/125 8 9,5

Raumluftunabhängig, konzentrisch, im Schacht c 33X

80/125 80 /125 80/125 9 12

Raumluftunabhängig, mit getrennter Luftzuführung c 83X

80/125 80 80 17 20

Raumluftunabhängig, einwandig, im Schacht c 93X

80/125 80 /125 80 15 20

80/125 80 /125 Flex 80 10 12

Kesselanschluss

mm Ø

waagerecht

mm Ø

senkrecht

mm Ø

Abgasleitung

Raumluftabhängig im Schacht B 23


domostar GBK-25 domostar GBK-35


Länge in m


Länge in m

60 60 60 10 10,5

60 60 80 16 19

60 60 Flex 80 10 15

Raumluftunabhängig, Dachdurchführung c 13X

60/100 60 /100 60/100 8 9,5

Raumluftunabhängig, konzentrisch, im Schacht c 33X

von 60/100 auf 80 /125 80 /125 80/125 3 9

Raumluftunabhängig, mit getrennter Luftzuführung c 83X

60/100 60 80 16 16

Raumluftunabhängig, einwandig, im Schacht c 93X

60/100 60 /100 60 8 12

60/100 60 /100 80 11 20

60/100 60 /100 Flex 80 9 13,5

Mehrfachbelegung LAS, Raumluftunabhängig, einwandig, im Schacht c 43X

60/100 60 /100 Flex 130 14 17,5

Abgaskaskade, Raumluftunabhängig, einwandig, im Schacht B23

von 60/100 auf 100/150 100 /150 Flex 130 11 13,5

Abgaskaskade, Raumluftabhängig, einwandig, im Schacht B23

von 60 auf 100 100 Flex 130 17 20

weitere Systeme und Formstücke auf Anfrage

Speichersysteme

›

Tiefspeicher 150

Produktbezeichnung Art-Nr. Rabattgruppe Preis in €

Tiefspeicher 150 322873 A 1.375,-

• Ideal als Unterstellspeicher für Niedrigtemperatur-

Ölkessel basic

• Korrosionsschutz durch Emaillierung und Schutzanode

• Vliesisolierung

• Tragkraft 200 kg


Behälter

Gesamtinhalt Liter 153

Heizung Liter 6

Verlustleistung kWh/24h 1,8

max. Betriebsdruck Behälter bar 10,0

Prüfdruck Behälter bar 13,0

max. Betriebstemperatur Behälter °C 95

Dämmstärke (Vlies)

Trinkwasser

mm 50-80

Inhalt Liter 147

Leistungskennzahl NL (ohne Nachheizleistung) NL 1,3

Anfangsleistung 65° / 45° / 10° l / 10 min 180

Dauerleistung tvl = 75°C l / h 607

Dauerleistung tvl = 75°C kW 25

Korrosionsschutz Emaille / Mg-Anode

Fläche Trinkwasserwärmetauscher m2 0,80

max. Betriebsdruck Trinkwasser bar 10,0

Prüfdruck Behälter /Tauscher bar 13,0

max. Betriebstemperatur °C 95,0

Anschlussgewinde Kaltwasser Zoll G 3/4

Anschlussgewinde Warmwasser Zoll G 3/4

Anschlussgewinde Zirkulation

Abmessungen

Zoll G 3/4

Breite x Höhe mm 560 x 600

Gesamtlänge mm 1100

Gewicht kg 100



28

Untenstehende Werte ergeben sich, wenn die Kesselleistung

3 min nach Zapfbeginn für die Warmwasserbereitung zur

Verfügung steht.

Beheizung

1.1 Vorlauf-Kessel (Brauchwasser)

1.2 Rücklauf-Kessel (Brauchwasser)

2.1 Vorlauf-Kessel (Heizung)

2.2 Rücklauf-Kessel (Heizung)

3.1 Vorlauf Biomasse

3.2 Rücklauf Biomasse

4.1 Vorlauf Wärmepumpe

4.2 Rücklauf Wärmepumpe

5.1 Vorlauf Solar

5.2

Heizkreise

Rücklauf Solar

6.1 Vorlauf Radiator

6.2 Rücklauf Radiator

7.1 Vorlauf Fußbodenheizung

7.2 Rücklauf Fußbodenheizung

Trinkwasser

8.1 Warmwasser

8.2 Kaltwasser

8.3 Zirkulation

8.4 Vorlauf Frischwasserstation

8.5

Sonst

Rücklauf Frischwasserstation

9.1 Entlüftung

9.2 Entleerung

9.3 Thermometeranschluss

9.4

Fühler

Muffe E-Heizstab

F1 ... Fn Tauchhülse Ø7mm

Tauchhülse Ø16mm

Fühlerklemmleiste für Fühler Ø6 mm

›

Pufferspeicher 750


Pufferspeicher 750 321532 B 1.190,-

Behälter




max. Betriebsdruck Behälter bar 6



Dämmstärke (Vlies) mm 100

Anschlussgewinde E-Heizstab

Trinkwasser

Zoll -

Inhalt Liter -

Leistungskennzahl NL (ohne Nachheizleistung) NL -

Anfangsleistung 65° / 45° / 10° l / 10 min -

Dauerleistung tvl = 65°C l / h -

Dauerleistung tvl = 65°C kW -

Korrosionsschutz -

Fläche Trinkwasserwärmetauscher m2 -

kvs Trinkwasserwendel m3 / h -

max. Betriebsdruck Trinkwasser bar -

Prüfdruck Behälter /Tauscher bar -

max. Betriebstemperatur °C -

Anschlussgewinde Kaltwasser Zoll -

Anschlussgewinde Warmwasser Zoll -


Solar

Zoll -

Fläche Solarwärmetauscher m2 -

Inhalt Solarwärmetauscher Liter -

max. Betriebsdruck Solarwärmetauscher bar -


Anschlussgewinde

Abmessungen

Zoll -

Behälterdurchmesser Ø mm 750

Durchmesser mit Dämmung Ø mm 950

Behälterhöhe mm 1850

Gesamthöhe mit Dämmung mm 1950

Kippmaß mm 1900




29


• Starkwandiges Material, schwere Bauart

• Präzise Schweißverfahren

• Maximale Speicherladetemperatur 95 °C

• Fühlerklemmleiste

• Frei definierbare Anschlüsse

• Entlüftung oben

• Vliesisolierung 100 mm, außen mit

Kunststoffmantel Hellgrau

• Ideale Einbringmaße











5.2

Heizkreise






Trinkwasser





8.5

Sonst





9.4

Fühler






›

Tank in Tank Speicher 275-120


Tank in Tank Speicher 275-120 322968 B 1.680,-

Behälter









Trinkwasser

Zoll -





tvl = 80°C kW 35,3


Fläche Trinkwasserwärmetauscher m2 W1,0 + M0,8

kvs Trinkwasserwendel m3 / h




Anschlussgewinde Kaltwasser Zoll R 3/4

Anschlussgewinde Warmwasser Zoll R 3/4


Solar

Zoll R 1/2

Fläche Solarwärmetauscher m2 1,0

Inhalt Solarwärmetauscher Liter 7

max. Betriebsdruck Solarwärmetauscher bar 10,0



Abmessungen

Zoll G 3/4







30

• Komfortable Warmwasserzentrale

mit ausreichend dimensioniertem

Trinkwasserspeicher

• Gleichzeitige Nutzung als

hydraulische Weiche

• Flachrohrwärmetauscher

• Erheblich weniger Taktbetrieb

des Kessels im Sommer

• Korrosionsschutz durch Emaillierung

und Schutzanode

















5.2

Heizkreise






Trinkwasser





8.5

Sonst





9.4

Fühler




Fühlerklemmleiste für Fühler Ø6 mm



›




Behälter









Trinkwasser

Zoll -





Dauerleistung tvl = 80°C kW 35,3



kvs Trinkwasserwendel bar







Solar

Zoll R 1/2






Abmessungen

Zoll G 3/4









31




























5.2

Heizkreise






Trinkwasser





8.5

Sonst





9.4

Fühler






›




Behälter









Trinkwasser

Zoll -








kvs Trinkwasserwendel m3 / h







Solar

Zoll R 1/2






Abmessungen

Zoll G 3/4







32



























5.2

Heizkreise






Trinkwasser





8.5

Sonst





9.4

Fühler




Fühlerklemmleiste für Fühler Ø6 mm



›

Hochleistungsspeicher 385


Hochleistungsspeicher 385 322979 B 2.215,-

Behälter









Trinkwasser

Zoll -

Inhalt Liter 12,1




tvl = 65°C kW 61,1

Korrosionsschutz Inox 1.4404


kvs Trinkwasserwendel m3 / h 2,80




Anschlussgewinde Kaltwasser Zoll G 1

Anschlussgewinde Warmwasser Zoll G 1


Solar

Zoll -


Inhalt Solarwärmetauscher Liter 4,2




Abmessungen

Zoll G 3/4









33


• Glattrohrwärmetauscher für Solaranlage

oder Wärmepumpe

• Bestens für Brennwerttechnik geeignet

• Brennwertkessel erzielt auch bei der

Trinkwasserwärmung den besten

Nutzungsgrad

• Robuste Bauweise aus hochwertigem

Kesselstahl


• Hochleistungstrinkwasserbereiter

aus Edelstahl
















5.2

Heizkreise






Trinkwasser





8.5

Sonst





9.4

Fühler






›




Behälter









Trinkwasser

Zoll R 1 1/2









max. Betriebsdruck Trinkwasser bar 10

Prüfdruck Behälter /Tauscher bar 13





Solar

Zoll -



max. Betriebsdruck Solarwärmetauscher bar 10



Abmessungen

Zoll G 3/4









34








Kesselstahl



aus Edelstahl
















5.2

Heizkreise






Trinkwasser





8.5

Sonst





9.4

Fühler





›




Behälter









Trinkwasser

Zoll R 1 1/2








kvs Trinkwasserwendel bar 2,80







Solar

Zoll -






Abmessungen

Zoll G 3/4









35









Kesselstahl



aus Edelstahl
















5.2

Heizkreise






Trinkwasser





8.5

Sonst





9.4

Fühler






›

Frischwassererwärmer 130

speziell für den Einsatz in Verbindung mit Gasbrennwertkesseln


Frischwassererwärmer 130 324012 B 1.547,-

Behälter









Trinkwasser

Zoll -


Leistungskennzahl NL* NL 1,0/1,5

Anfangsleistung* 65° / 45° / 10° l / 10 min 150/175

Dauerleistung max. tvl = 65°C l / h 1500

Dauerleistung max. tvl = 65°C kW 61,1










Solar

Zoll -






Abmessungen

Zoll -






Gewicht kg 50

* Leistungszahl NL und Anfangsleistung in Kombination mit GBK 25 /35



36

• Hochleistungstrinkwassererwärmer

(Edelstahlwellrohr)

• speziell für den Einsatz in Verbindung mit

Brennwertkessel

• Heizungswasservolumen 130 l überbrückt

auch längere Warmwasserentnahmen

ohne Kesselstart

• Vliesisolierung 80 mm, aussen mit















5.2

Heizkreise






Trinkwasser





8.5

Sonst





9.4

Fühler





›

Frischwassererwärmer 260

speziell für den Einsatz in Verbindung mit

Gasbrennwertkesseln und Ölkesseln ab 24 kW


Frischwassererwärmer 260 324034 B 1.692,-

Behälter









Trinkwasser

Zoll -


Leistungskennzahl NL* NL 1,5

Anfangsleistung* 65° / 45° / 10° l / 10 min 165












Solar

Zoll -






Abmessungen

Zoll -






Gewicht kg 72

* Leistungszahl NL und Anfangsleistung in Kombination mit GBK 35



37


• Hochleistungstrinkwassererwärmer

(Edelstahlwellrohr)

• speziell für den Einsatz in Verbindung mit

Brennwertkessel

• Heizungswasservolumen 260 l überbrückt

auch längere Warmwasserentnahmen

ohne Kesselstart

• Vliesisolierung 80 mm, aussen mit















5.2

Heizkreise






Trinkwasser





8.5

Sonst





9.4

Fühler





Solarkonzepte

›

›

Solarkonzepte


• Hocheffiziente domotherm-Speichersysteme

• Sonnen-Kollektoren als Röhren- oder Flachkollektoren erhältlich

• komplettes Zubehörpaket incl. aller benötigten Montagekomponenten

• Ansteuerung über die Heat Command-Heizungsregelung im Kessel,

bzw. über die eigenständige Solarsteuerung Heat Command-SW

SOLARPAKET

domosun SW-FK 1

38

SW

domosun

Inhalt Art.-Nr. Rabattgruppe Preis in €

• domotherm-Speicher Tank in

Tank 275-120 Ltr. (technische

Spezifikation siehe S. 30)

• zwei Sonnen-Flachkollektoren

(je 2,4 m2 = 4,8 m2 ) incl. Verbinder,

Anschluss- und Aufdachmontageset

• Ausdehnungsgefäß 18 Liter incl.

Anschlussarmatur

• Solarflüssigkeit 40 Liter

• Solar-Pumpengruppe kpl.

2-Strang-System mit Low-Energie-Pumpe,

Schwerkraftbremsen,

Absperrorgane mit Thermometer,

Mikroblasenabscheider, Durchflussmesser

2-12l/min. einstellbar,

EPP-Isolierschalen

• Duo-Flex-Wellrohr-Paket DN

16x15 m aus Edelstahl incl. Isolierung

und Silikon-Fühlerleitung

Achtung!

Zum Lieferumfang gehört ein

Dachhaken-Set. Bitte unbedingt bei

Bestellung die Dachhaken-Variante

angeben.

323910

Variante für

Dachhaken

angeben

Beispiel:

323910-A

siehe S. 49

B 4.819,-



›

Solarkonzepte

SOLARPAKET


SOLARPAKET


39

SW



Solarkonzepte

domosun


• domotherm-Hochleistungs-Spei-

cher 385 Ltr. (technische Spezifi-

kation siehe S. 33)

• zwei Sonnen-Flachkollektoren

(je 2,4 m 2 = 4,8 m 2 ) incl. Verbin-

der, Anschluss- und Aufdach-

montageset





2-Strang-System mit Low-Ener-

gie-Pumpe, Schwerkraftbremsen,


Mikroblasenabscheider, Durch-

flussmesser 2-12l/min. einstellbar,



16x15 m aus Edelstahl incl. Iso-

lierung und Silikon-Fühlerleitung

Achtung!




angeben.

323911

Variante für

Dachhaken

angeben

Beispiel:

323911-A

siehe S. 49

B 5.354,-





• drei Sonnen-Flachkollektoren



montageset














Achtung!




angeben.

323912

Variante für

Dachhaken

angeben

Beispiel:

323912-A

siehe S. 49

B 6.286,-

Solarkonzepte

›

Solarkonzepte

SOLARPAKET


SOLARPAKET




40

SW

domosun


• domotherm- Hochleistungs-Spei-

cher 750 Ltr. (technische Spezifi





montageset














Achtung!




angeben.

323913

Variante für

Dachhaken

angeben

Beispiel:

323913-A

siehe S. 49

B 6.582,-


• domotherm- Hochleistungs-Spei-

cher 650 Ltr. (technische Spezifi





montageset














Achtung!




angeben.

325484

Variante für

Dachhaken

angeben

Beispiel:

325484-A

siehe S. 49

B 6.492,-

›

Solarkonzepte

SOLARPAKET


KOLLEKTOR-ERWEITERuNGSPAKET

für Solarpakete SW-FK 1-6


• domotherm Tank in Tank

Speicher 1000-180 Ltr.

(technische Spezifikation

siehe S. 32)




montageset














Achtung!




angeben.

41

325485

Variante für

Dachhaken

angeben

Beispiel:

325485-A

siehe S. 49



SW

B 6.482,-


Ein Flachkollektormodul (2,4 m 2 )

bestehend aus: hochselektiv beschichteten

Aluminium-Absorber,

Rahmen aus elxoiertem Aluminium,

Isolierung aus Steinwolle mit

Glasflies (50 mm Boden und 20 mm

Seite), Glasabdeckung gehärtet,

estraklar 4,0 mm, Absorber-Sammelrohre

Ø 22 mm und Absorberrohre

jeweils aus Kupfer Ø 10,0

mm, Kollektorverbindung mit 3/4"

Überwurfmutter. Incl. Verbinder und

Anschlussset.

323941

Achtung!

Zum Lieferumfang

gehört

ein Dachhaken-Set.

Bitte unbedingt

bei Bestellung

die Dachhaken-Variante

angeben.

Beispiel:

323941-A

siehe S. 49

Solarkonzepte

domosun

B 806,-

Solarkonzepte

›


*Technische Daten zum Kollektor-Erweiterungspaket für Solarpakete SW-FK 1-6

Abmessungen PSA 002

Höhe 92 mm

Breite 1.025 mm

Länge 2.190 mm

Sammelrohr Ø 22 mm

Absorberröhre (8 Stück) Ø

Gewicht

10 mm

Leer 46,0 kg

Gefüllt

Flächen

47,1 kg

Bruttofläche 2,34 m2 Aperturfläche 1,99 m2 Absorberfläche 1,97 m2 Wärmeträgermedium

Werkstoffe

Tyfocor LS, bzw. L

Absorberbeschichtung Hochselektiv: 95% ± 2% : 5% ± 2%

Gehäuserahmen Aluminium eloxiert

Absorber Aluminium blau

Isolation Steinwolle mit Glasflies, Boden 50 mm, Seite 20,0 mm

Hydraulik Kupferrohre

Glas 4,0 mm, extraklar, gehärtet

Flüssigkeitsinhalt

Kollektoranschluss

Sammler

Absorber

1,1 l

3/4", DN 20

Ø 22 mm

8 Stück Ø 10 mm

Max. Betriebsdruck 10,0 bar

Nennvolumenstrom (empfohlen) 10 bis 40 l/(m 2 h) (Bezug: Aperturfläche)

Stillstandstemperatur 180°C



42

Notizen



43

Notizen

Notizen

Solarkonzepte

›

›

Solarkonzepte


• Hocheffiziente domotherm-Speichersysteme

• Sonnen-Kollektoren als Röhren- oder Flachkollektoren erhältlich

• komplettes Zubehörpaket incl. aller benötigten Montagekomponenten

• Ansteuerung über die Heat Command-Heizungsregelung im Kessel,

bzw. über die eigenständige Solarsteuerung Heat Command-SW

SOLARPAKET

domosun SW-RK 1



44

SW

domosun





• ein Röhrenvakuumkollektor mit

20 Röhren (3,4 m2 )





2-Strang-System mit Low-Energie-Pumpe,

Schwerkraftbremsen,


Mikroblasenabscheider, Durchflussmesser

2-12l/min. einstellbar,



16x15 m aus Edelstahl incl. Isolierung

und Silikon-Fühlerleitung

Achtung!




angeben.

323900

Variante für

Dachhaken

angeben

Beispiel:

323910-A

siehe S. 49

B 4.975,-

›

Solarkonzepte

SOLARPAKET


SOLARPAKET




45

SW

domosun





• zwei Röhrenvakuumkollektoren

mit insgesamt 30 Röhren (ge-

samt 5,1 m 2 Kollektorfläche)














Achtung!




angeben.

323901

Variante für

Dachhaken

angeben

Beispiel:

323902-A

siehe S. 49

B 6.475,-





• drei Röhrenvakuumkollektoren

mit insgesamt 50 Röhren

(gesamt 8,5 m 2 Kollektorfläche

• Ausdehnungsgefäß 24 Liter

incl. Anschlussarmatur












Achtung!




angeben.

323902

Variante für

Dachhaken

angeben

Beispiel:

323903-A

siehe S. 49

Solarkonzepte

B 9.161,-

Solarkonzepte

› Solarkonzepte

SOLARPAKET


SOLARPAKET




46

SW

domosun





















Achtung!




angeben.

323903

Variante für

Dachhaken

angeben

Beispiel:

323902-A

siehe S. 49

B 9.457,-





















Achtung!




angeben.

325488

Variante für

Dachhaken

angeben

Beispiel:

325488-A

siehe S. 49

B 9.367,-

›

Solarkonzepte

SOLARPAKET


KOLLEKTOR-ERWEITERuNGSPAKET

für Solarpakete SW-RK 1-6


• domotherm Tank in Tank

Speicher 1000-180 Ltr.

(technische Spezifikation

siehe S. 32)

















Achtung!




angeben.

47

325489

Variante für

Dachhaken

angeben

Beispiel:

325489-A

siehe S. 49



SW

Solarkonzepte

domosun

B 9.357,-


Ein Vakuumröhren-Kollektormodul

(3,4 m 2 ) bestehend aus 20 vakuumgedämmten

2,0 mm starken

Borosilikat-Glasröhren mit integriertem

Wärmerohrsystem (Heatpipe)

zum Wärmetransport und einem

Barium- und Zirkoniumgetter für

dauerhaftes Hochvakuum. Arbeitsmedium

im Wärmerohr ist Wasser.

Der Aluminiumabsorber ist selektiv

beschichtet (Sunselect). Die gerade

Absorberfläche ohne gegenseitige

Beschattung kann bei Südabweichung

durch Drehen der Röhren

ausgerichtet werden. Das Modul

beinhaltet das Sammelrohr mit

Steckverbindungen zur trockenen

Systemanbindung inkl. Sammlergehäuse

aus Aluminium, mit Steinwollisolierung

sowie der Fußschiene,

inkl. Befestigungsmaterial. Die

Vakuumröhren mit je 5 Röhren

werden in separaten Verpackungseinheiten

geliefert. Incl. Verbinder

und Anschlussset.

323940

Achtung!

Zum Lieferumfang

gehört ein

Dachhaken-

Set. Bitte

unbedingt bei

Bestellung die

Dachhaken-

Variante

angeben.

Beispiel:

323940-A

siehe S. 49

B 1.726,-

Solarkonzepte

›

Zubehör

ZuBEHöR FüR SOLARPAKETE

SW-FK uND SW-RK

Solarflüssigkeit

20 Ltr.

Brauchwassermischer

(nur für Tank in Tank Speicher)

Einstellbereich 30-70°C



48

SW

domosun

*Technische Daten zum Kollektor-Erweiterungspaket für Solarpakete SW-RK 1-6

Ausführung Heat-Pipe mit trockener Anbindung

Abmessungen HP 70.20 HP 70.10

Höhe 92 mm 92 mm

Breite 1.840 mm 920 mm

Länge 1.840 mm 1.840 mm

Heat-Pipe Röhrenlänge 1.828 mm 1.828 mm

Röhrenzahl 20 10

Gewicht

Leer 56,0 kg 28,0 kg

Gefüllt 57,5 kg 28,9 kg

Flächen

Bruttofläche 3,39 m 2 1,69 m 2

Aperturfläche 2,27 m 2 1,14 m 2

Absorberfläche 2,02 m 2 1,01 m 2

Wärmeträgermedium Tyfocor LS, bzw. L

Werkstoffe

Absorberbeschichtung Sunselect: 95% ± 2% : 5% ± 2%

Rahmen Aluminium

Gehäuse Isolation Aluminium eloxiert

Isolation Steinwolle

Hydraulik Kupfer

Glasröhre Borosilikatglas

Durchmesser

Wandstärke

Länge

Isolation


Vorschaltgefäß

8 Ltr., erforderlich bei Leitungslängen

unter 7 m (Kollektor zum Speicher)

Drei-Wege-Umschaltventil G1

(mit Federrücklauf)

incl. Verschraubungsteile für

Heizungsunterstützung

HeatCommand SW

eigenständige Solarsteuerung incl.

einem Solar-Kollektor- und einem

Speicherfühler. Die Regelung ist nur

erforderlich bei Kessel ohne Heat-

Command HC-232 oder HC-111.

70,0 mm

2,0 mm

1.810 mm

10 - 8 bar Hoch-Vakuum

Max. Betriebsdruck 10,0 bar

Nennvolumenstrom 55 l/(m 2 h) (Bezug: Aperturfläche)

Stillstandstemperatur 180°C

323907 C 98,-

323922 C 97,-

323923 C 45,-

323921 B 163,-

323930 B 289,-

›

Zubehör

ZuBEHöR FüR SOLARPAKETE

SW-FK uND SW-RK

DAcHHAKENSETS FüR

SOLARPAKETE SW-FK uND SW-RK

FLAcHDAcHAuFSTELLuNG FüR

SOLARPAKETE SW-FK uND SW-RK


Anschlussdose Überspannungschutz

für Solar-Kollektorfühler zur Vermeidung

von Blitzschäden

Solar-Kollektorfühler

Zubehör für HeatCommand HC-

232/111

Temperaturfühler-Universal



323931 B 97,-

323936 B 51,-

323603 B 39,-


Standard-Universal Variante A -

Biberschwanz Variante B -

Schieferdach Variante C -

Stehfalzdach Variante D -

Im Setpreis

der Kollek-

torpakete

enthalten!


Das Grundpaket Flachdachaufstellung ist

geeignet für einen Röhrenkollektor mit 20

Röhren, bzw für zwei Flachkollektoren.

Es beinhaltet:

• komplettes Untergestell

• Befestigungselemente

• Verbindungsbauteile

Das Erweiterungspaket Flachdachaufstellung

dient zur Ergänzung des Grundpaketes.

Hiermit lässt sich ein weiterer

Röhrenkollektor mit 10 Röhren, bzw. ein

Flachkollektor montieren.

Es beinhaltet:

• komplettes Untergestell

• Befestigungselemente

• Verbindungsbauteile

für Flachkollektoren

323938

für

Röhrenkollektoren

325486

für Flachkollektoren

323942

für

Röhrenkollektoren

325487



49

SW

Solarkonzepte

domosun

C 248,-

C 203,-

Lieferkosten

›

Lieferkosten

Artikelbezeichnung Artikelbeschreibung

Paketdienstlieferungen

Paketdienst-Lieferungen von

Teilen und Produkten über 500,- €

Paketdienst-Lieferungen von

Teilen und Produkten bis 500,- €

Zuschläge Paketdienstlieferungen

Paketdienst next day

Paketdienst next day bis 12 Uhr

Samstagzustellungen

KOSTENFREIE PAKETDIENST-STANDARD-

LIEFERUNG ab 500,- € Nettowarenwert

ca. 1-2 Tage Laufzeit bei Bestellannahme

bis 14 Uhr

Versandkostenpauschale (Verpackungsund

Transportkosten)

ca. 1-2 Tage Laufzeit bei Bestellannahme

bis 14 Uhr

Anlieferung am nächsten Tage bei Bestellannahme

bis 14 Uhr

Anlieferung am nächsten Tage bis

12 Uhr bei Bestellannahme bis 14 Uhr

Anlieferung am Samstag bei Bestellannahme

bis Freitag, 12 Uhr

Nachname -

Speditionslieferungen

Speditions-Lieferungen von Teilen

und Produkten über 1.000,- €

Speditions-Lieferungen von Teilen

und Produkten unter 1.000,- €

Zuschläge Speditionslieferungen

Spedition next day

Spedition next day bis 12 Uhr

Spedition next day bis 10 Uhr

KOSTENFREIE SPEDITIONSLIEFERUNG

ab 1.000,- € Nettowarenwert 2-3 Tage Laufzeit

bei Bestellannahme bis 12 Uhr

2-3 Tage Laufzeit bei Bestellannahme bis

12 Uhr

Anlieferung am nächsten Tage bei Bestellannahme

bis 12 Uhr

Anlieferung am nächsten Tage bis 12 Uhr bei

Bestellannahme bis 12 Uhr

Anlieferung am nächsten Tage bis 10 Uhr bei

Bestellannahme bis 12 Uhr

Verwendung

bei

Alle Teile und

Produkte


Produkte


Produkte


Produkte


Produkte


Produkte


Produkte


Produkte


Produkte


Produkte


Produkte

Preis in €



50

0,-

10,-

5,-

7,50

25,-

7,50

0,-

45,-

35,-

65,-

85,-



51

Notizen

Notizen

Notizen



52

Notizen



53

Notizen

Notizen

AGB

›

Allgemeine Geschäftsbedingungen der INTERDOMO GmbH

I. GELTuNG DER ALLGEMEINEN GEScHäFTSBEDINGuNGEN

Alle Lieferungen und Leistungen der Firma INTERDOMO GmbH nachstehend kurz „Lieferer“ genannt erfolgen, sofern nicht ausdrücklich schriftlich etwas anderes

vereinbart worden ist, ausschließlich aufgrund der nachstehenden Bedingungen, sie gelten spätestens mit der Annahme der Lieferung oder Leistung als anerkannt.

Abweichende Allgemeine Geschäftsbedingungen des Auftraggebers sind nur wirksam, wenn der Lieferer sie ausdrücklich schriftlich anerkennt. Sofern Abschluss und

/ oder Abwicklung von Lieferungen oder Leistungen über Dritte (Einkaufsgenossenschaften usw.) erfolgen, gelten sowohl diese als auch der Empfänger der Ware als

Auftraggeber i. S. nachstehender Bedingungen.

Offensichtliche Irrtümer in Angeboten oder Auftragsbestätigungen ziehen keine Verbindlichkeit für den Lieberer nach sich. Alle Aufträge, auch wenn sie durch Vertreter

des Lieferers entgegengenommen werden, bedürfen der schriftlichen Bestätigung des Lieferers.

II. ANGEBOTE uND VERTRAGSScHLuSS

Angebote des Lieferers sind stets freibleibend. Abbildungen, Zeichnungen, technische Daten, Gewichts- und Maßangaben usw. sind nur annähernd maßgebend.

Aufträge gelten erst nach erfolgter schriftlicher Bestätigung durch den Lieferer als angenommen. Desgleichen bedürfen alle sonstigen nicht schriftlich getroffenen

Vereinbarungen (mündlich, fernmündlich, E-Mail, Fax) der schriftlichen Bestätigung des Lieferers.

Falls Frankopreise vereinbart worden sind, erfolgt die Lieferung frachtfrei

- bei Bahnversand, bis zu der dem Empfangsort nächstgelegenen deutschen Vollbahnstation

- bei Lastwagenversand bis zu der mit Fernlastwagen erreichbaren Verwendungsstelle.

Frankoversand liegt auch vor, wenn die Sendung unfrei verschickt und die Frachtkosten in Höhe der Eisenbahnfracht auf der Rechnung vergütet werden. Mehrkosten,

die durch besondere Versandvorschriften des Käufers (z.B. Versand per Eilgut, Express usw.) entstehen, gehen in jedem Fall zu Lasten des Käufers. Die Wahl

der Versandart behalten wir uns vor.

III. LIEFERZEIT

Der Lieferer bemüht sich um die Einhaltung der Lieferfristen und –termine, doch gelten diese nur als annähernd vereinbart. Lieferfristen beginnen mit dem Tage der

Absendung der Auftragsbestätigung. Die Lieferung gilt als frist- bzw. termingerecht erbracht, wenn die Ware bis zum Ablauf der Ladefrist oder des Liefertermins das

Werk / Lager verlassen hat oder bei Abholung durch den Auftraggeber die Versandbereitschaft der Ware gemeldet ist.

Bei späteren Abänderungen des Vertrages, die die Lieferfrist bzw. den Liefertermin beeinflussen können, verlängern sich diese angemessen. Für Lieferverzögerungen

infolge höherer Gewalt usw. gilt nachstehende Ziff. VIII. Richtige und rechtzeitige Selbstbelieferung ist vorbehalten. Teillieferungen sind zulässig.

IV. GEFAHRüBERGANG, VERSAND uND VERPAcKuNG

Alle Lieferungen erfolgen auf Gefahr und sofern nicht in nachstehendem Abs. (2) bzw. in besonderen Vereinbarungen abweichende Regelungen getroffen sind, auf

Kosten des Auftraggebers. Auch bei frachtfreier Lieferung trägt der Käufer ebenfalls die Gefahr. Versandweg, Versandart und Verpackung sind der Wahl des Lieferers

vorbehalten. Der Versand erfolgt auf Kosten und Gefahr des Käufers, auch wenn die Ware mit Fahrzeugen des Verkäufers befördert wird.

Ist die Ware versandbereit und verzögert sich die Versendung oder insbesondere im Falle der Selbstabholung die Abnahme aus Gründen, die der Lieferer nicht zu

vertreten hat, so geht die Gefahr mit dem Zugang der Anzeige der Versandbereitschaft auf den Auftraggeber über. Das Transportrisiko liegt in allen Fällen beim Käufer,

der Transportschäden innerhalb der üblichen Frist beim Transportführer geltend zu machen hat. Eine Transportversicherung wird von dem Lieferer nur vorgenommen,

wenn der Käufer uns den schriftlichen Auftrag hierzu vor dem Versand der Ware erteilt hat und bereit ist, die anfallenden Kosten zu tragen. Beanstandungen in

Bezug auf äußere Beschaffenheit und Vollständigkeit sind innerhalb 6 Tagen nach Erhalt der Lieferung unter Beibringung entsprechender Unterlagen vorzubringen.

Für Spediteur- oder Fracht-führerverschulden haftet der Lieferer nicht. Der Lieferer verpflichtet sich jedoch, ihm etwa gegen solche Firmen zustehende eigene Schadenersatzansprüche

an den Käufer abzutreten.

Bei der Lieferung ist die Verpackung –soweit erforderlich- im Preis enthalten. Verpackung von Einzelteilen sowie eine auf Wunsch vorgenommene Verpackung von

sonst unverpackt gelieferten Teilen wird besonders berechnet. Verpackungen werden nicht zurückgenommen.

V. PREISE uND ZAHLuNGEN

Aufträge, für die nicht ausdrücklich feste Preise vereinbart sind, werden zu den am Tage der Lieferung gültigen Preise berechnet. Die Preise verstehen sich in EURO

und, falls nicht eine Sonderregelung gemäß vorstehender Ziff. IV gilt oder ausdrücklich etwas anderes vereinbart ist, ab Lieferwerk ausschließlich Mehrwertsteuer,

Fracht, Zoll und dergleichen.

Der Rechnungsbetrag ist, soweit nicht ausdrücklich etwas anderes vereinbart ist, 30 Tage nach Aufstellung der Rechnung ohne jeden Abzug fällig, sofern das Konto

des Auftraggebers sonst keine fälligen Rechnungsbeträge aufweist.

Bei Zielüberschreitung ist der Lieferer berechtigt, vom Fälligkeitstage an Zinsen in Höhe der von ihm selbst zu zahlenden Kreditkosten, mindestens aber von 3 % über

dem Diskontsatz der Deutschen Bundesbank, jeweils zuzüglich MwSt. zu berechnen; die Geltendmachung eines weitergehenden Schadens bleibt vorgehalten.

Schecks und Wechsel gelten erst nach Einlösung als Zahlung. Etwaige Diskont- und Bankspesen gehen zu Lasten des Auftraggebers. Der Lieferer ist auch dann

nicht zur Entgegennahme von Wechseln oder Schecks verpflichtet, wenn er zuvor diese Zahlungsart akzeptiert hat.

Ein Zurückbehaltungsrecht steht dem Auftraggeber nicht zu. Ist er Nichtkaufmann, verzichtet er auf die Geltendmachung eines Zurückbehaltungsrechtes aus früheren

oder anderen Geschäften der laufenden Geschäftsverbindung. Die Aufrechnung kann nur mit unbestrittenen oder rechtskräftig festgestellten Gegenforderungen

erklärt werden.

Bei Zahlungsverzug des Auftraggebers werden sämtliche Forderungen, auch soweit diese gestundet und / oder Wechsel hereingenommen worden sind, sofort fällig.

Ergibt sich hieraus oder aus sonstigen Umständen (Nichteinlösung von Wechseln oder Schecks, Zahlungseinstellung, Konkurs usw.) daß die Kreditwürdigkeit des

Auftraggebers in Frage gestellt ist, so ist der Lieferer darüber hinaus berechtigt, weitere Lieferungen von Vorauszahlungen oder Sicherheitsleistungen abhängig zu

machen, Schadensersatz wegen Nichterfüllung zu verlangen oder vom Vertrag zurückzutreten.

VI. EIGENTuMSVORBEHALT

Die gelieferte Ware bleibt bis zur vollständigen Bezahlung sämtlicher Forderungen aus der Geschäftsverbindung zwischen dem Lieferer und dem Auftraggeber Eigentum

des Lieferers. Die Einstellung einzelner Forderungen in eine laufende Rechnung sowie die Anerkennung des Saldos berühren den Eigentumsvorbehalt nicht.

Als Bezahlung gilt erst der Eingang des Gegenwertes beim Lieferer. Der Auftraggeber ist zur Weiterveräußerung der Vorbehaltsware im normalen Geschäftsverkehr

berechtigt, sonstige Verfügungen insbesondere Sicherungsübereignungen oder Verpfändungen sind ihm jedoch nicht gestattet. Eingriffe oder Maßnahmen Dritter in

die unter Eigentumsvorbehalt stehenden Waren sind dem Lieferer sofort anzuzeigen. Der Auftraggeber hat auf seine Kosten alle Eilmaßnahmen durchzuführen, die

zur Wahrung der Rechte des Lieferers erforderlich sind.

Die Forderungen des Auftraggebers aus der Weiterveräußerung der Vorbehaltsware werden mit allen Nebenrechten bereits jetzt an den Lieferer abgetreten; der

Lieferer nimmt die Abtretung an. Ist die abgetretene Forderung gegen den Erwerber der Vorbehaltsware in eine laufende Rechnung aufgenommen worden, so

bezieht sich die Abtretung auch auf die Ansprüche aus dem Kontokorrent. Ungeachtet der Abtretung und Einziehungsrecht des Lieferers, ist der Auftraggeber zu

Einziehung solange berechtigt, als er seinen Verpflichtungen gegenüber dem Lieferer nachkommt und nicht in Vermögensverfall gerät.

Auf Verlangen des Lieferers hat der Auftraggeber seinem Schuldner die Abtretung mitzuteilen und dem Lieferer die zur Geltendmachung seiner Rechte erforderlichen

Auskünfte zu erteilen und Unterlagen auszuhändigen.



54

Emsdetten, Stand Juni 2012



55

AGB

Bei Verbindung der Vorbehaltsware mit anderen nicht dem Lieferer gehörenden Waren steht dem Lieferer der dabei entstehende Miteigentumsanteil an

der neuen Sache im Verhältnis des Wertes der Vorbehaltsware zu den übrigen Waren zum Zeitpunkt der Verbindung zu. Wird Vorbehaltsware durch Verbindung

wesentlicher Bestandteil einer anderen Sache als Hauptsache, so besteht darüber Einigkeit, daß das Miteigentum an der Hauptsache im Verhältnis

des Wertes der Vorbehaltsware zum Wert der Hauptsache auf den Lieferer übergeht. Insoweit wird die Hauptsache von dem Auftraggeber kostenlos

mit verkehrsüblicher Sorgfalt für den Lieferer verwahrt.

Übersteigt der Wert der für den Lieferer bestehenden Sicherheiten dessen Forderungen insgesamt um mehr als 20 %, so ist dieser auf Verlangen des

Auftraggebers insoweit zur Freigabe von Sicherungen nach seiner Wahl verpflichtet.

VII. MäNGELRüGE, GEWäHRLEISTuNG, HAFTuNG

Der Lieferer leistet Gewähr für zugesicherte Eigenschaften und für eine dem jeweiligen Stande der Technik entsprechende Fehlerfreiheit.

Entscheidend für den vertragsmäßigen Zustand der Ware ist der Zeitpunkt des Verlassens des Werks bzw. Lagers des Lieferers. Für Schäden, die nach

dem Gefahrenübergang, insbesondere infolge fehlerhafter oder nachlässiger Behandlung, übermäßiger Beanspruchung, unsachgemäßer Einlagerung

oder Aufstellung, klimatischer oder sonstiger Einwirkungen entstehen, wird keine Gewähr übernommen.

Der Auftraggeber hat dem Lieferer Beanstandungen hinsichtlich der Menge bei Übernahme der Ware, hinsichtlich der Beschaffenheit der Ware unverzüglich,

spätestens innerhalb von 10 Tagen nach Empfang der Ware schriftlich anzuzeigen. Mängel, die auch bei sorgfältiger Prüfung innerhalb dieser Frist

nicht entdeckt werden können, sind unverzüglich nach Entdeckung, spätestens aber sechs Monate nach Eingang der Ware schriftlich zu rügen.

Dem Lieferer ist Gelegenheit zu geben, den gerügten Mangel an Ort und Stelle entweder selbst oder durch einen Vertreter festzustellen. Vor dieser Besichtigung

darf ohne ausdrückliche Zustimmung des Lieferers an dem bemängelten Stück keinerlei Änderung vorgenommen werden. Auf Verlangen des

Lieferers hin sind die beanstandeten Stücke sofort an diesen zurückzusenden.

Berechtigten, fristgemäßen Mängelrügen kommt der Lieferer nach seiner Wahl durch Nachbesserung oder Neulieferung in angemessener Frist nach. Der

Lieferer kann statt dessen auch den Minderwert ersetzen. Kommt der Lieferer der Nachbesserungs- bzw. Ersatzlieferungspflicht innerhalb einer ihm vom

Auftraggeber gestellten angemessenen Nachfrist nicht oder nicht vertragsgemäß nach, kann der Auftraggeber Herabsetzung der Vergütung oder Rückgängigmachung

des Vertrages verlangen.

Die vorstehenden Bestimmungen gelten auch bei Lieferung oder Leistung anderer als vertragsgemäßer Ware.

Für Ersatzlieferungen und Nachbesserungsarbeiten haftet der Lieferer im gleichen Umfang wie für den ursprünglichen Liefergegenstand, für Ersatzlieferungen

beginnt die Gewährleistungsfrist neu zu laufen.

Fehlt der Ware eine zugesicherte Eigenschaft, so leistet der Lieferer auch Schadensersatz. Für Mangelfolgeschäden haftet der Lieferer jedoch nur, wenn

der Auftraggeber durch die Zusicherung gegen derartige Mängelfolgeschäden abgesichert werden sollte. In jedem Falle ist die Haftung des Lieferers auf

das Erfüllungsinteresse beschränkt.

Mangelansprüche verjähren spätestens einen Monat nach ausdrücklicher schriftlicher Ablehnung des Anspruchs durch den Lieferer. Ist der Auftraggeber

Nichtkaufmann, so tritt die Verjährung spätestens 6 Monate nach Ablieferung der Ware vom Auftraggeber ein.

Weitergehende Ansprüche des Käufers als die in dieser Ziff. VII genannten gleich aus welchem Rechtsgrund, insbesondere Schadensersatzansprüche

aus positiver Vertragsverletzung. Verschulden bei Vertragsschluss und aus unerlaubter Handlung sind ausgeschlossen, es sei denn, sie beruhen auf Vorsatz

oder grober Fahrlässigkeit des Lieferers oder einer seiner leitenden Angestellten. Für die Verjährung gilt vorstehender Absatz entsprechend.

VIII. HöHERE GEWALT, STREIK uND AuSSPERRuNG

Wenn der Lieferer an der Erfüllung seiner Verpflichtung durch Eintritt von unvorhersehbaren außergewöhnlichen Umständen gehindert wird, die er trotz der

nach den Umständen des Falles zumutbaren Sorgfalt nicht abwenden konnte –gleich viel ob bei ihm oder bei einem Vorlieferanten eingetreten- z.B. allgemeiner

Arbeitskräftemangel, Streik, Aussperrung, Betriebsstörungen, Transportschwierigkeiten, Mangel wesentlicher Rohstoffe, so ist er auch innerhalb eines

Lieferverzuges berechtigt, die Lieferfrist angemessen zu verlängern oder vom Vertrage ganz oder teilweise zurückzutreten. Der Auftraggeber kann hieraus

keine Schadensersatzansprüche oder Rücktrittsrechte herleiten.

Treten die vorgenannten Umstände beim Auftraggeber ein, so ist auch er berechtigt, seine Abnahmeverpflichtung angemessen hinauszuschieben.

Die Lieferer und Auftraggeber haben, wenn sie sich auf eine der vorgenannten Umstände berufen wollen, den anderen Vertragspartner unverzüglich zu

benachrichtigen.

IX. EDV

Der Lieferer speichert die Daten seiner Auftraggeber auf EDV. Es wird zugesichert, diese Daten nur zur Gestaltung der Geschäftsbeziehungen zu den

Auftraggebern des Lieferers zu verwenden.

X. ABBILDuNGEN, MASSE uND GEWIcHTE

Sind unverbindlich, Konstruktionsänderungen bleiben vorbehalten.

XI. RücKNAHMEN

Zu Rücknahmen und Umtausch ist der Lieferer nicht verpflichtet.

XII. ERFüLLuNGSORT, GERIcHTSSTAND, TEILuNWIRKSAMKEIT

Erfüllungsort für alle Verpflichtungen aus dem Vertragsverhältnis ist Emsdetten.

Für alle Streitigkeiten aus der Geschäftsverbindung mit Vollkaufleuten einschließlich Wechsel- und Scheckklagen sind, ausschließlich zuständig das Amtsgericht

Rheine bzw. das Landgericht Münster.

Der gleiche Gerichtsstand gilt, wenn der Auftraggeber keinen allgemeinen Gerichtsstand im Inland hat, nach Vertragsabschluß seinen Wohnsitz oder gewöhnlichen

Aufenthaltsort aus dem Inland verlegt oder sein Wohnsitz oder gewöhnlicher Aufenthaltsort zum Zeitpunkt der Klageerhebung nicht bekannt ist. Im Übrigen gilt bei

Ansprüchen des Lieferers gegenüber dem Auftraggeber dessen Wohnsitz als allgemeiner Gerichtsstand.

Die volle oder teilweise Unwirksamkeit einer oder vorstehenden Bedingungen läßt die Gültigkeit der allgemeinen Lieferungs- und Zahlungsbedingungen im Übrigen

unberührt.

So finden Sie uns

L590

Neuenkirchener

Straße

Borghorster

Straße

Taubenstraße

Grünring

Rheiner Straße

Emsdettener Damm

L590

Westring L592

481

Elbersstraße

Emsdetten

Nordwalder

Straße

481

Sinninger

Straße

Interdomo GmbH

Rheiner Straße 151 • D-48282 Emsdetten

Tel.: 0 25 72 - 23 - 0 • Fax: 0 25 72 - 23 -1 04

vertrieb@interdomo.de • service@interdomo.de

kontakt@interdomo.de • www.interdomo.de

Nordring

Grevener Damm

L590

Stand: 07/2012

Artikel-Nr.: 325414-00

Heiztechnik – Qualität zu wirtschaft- lichen Preisen - Interdomo GmbH

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Heiztechnik – Qualität zu wirtschaft- lichen Preisen - Interdomo GmbH

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
