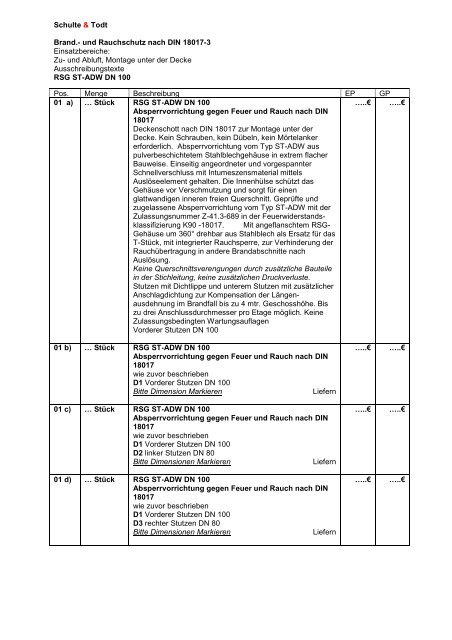

<strong>Schulte</strong> & <strong>Todt</strong>Brand.- und Rauchschutz nach DIN 18017-3Einsatzbereiche:Zu- und Abluft, Montage unter der DeckeAusschreibungstexte<strong>RSG</strong> <strong>ST</strong>-<strong>ADW</strong> DN <strong>100</strong>Pos. Menge Beschreibung EP GP01 a) … Stück <strong>RSG</strong> <strong>ST</strong>-<strong>ADW</strong> DN <strong>100</strong>Absperrvorrichtung gegen Feuer und Rauch nach DIN18017Deckenschott nach DIN 18017 zur Montage unter derDecke. Kein Schrauben, kein Dübeln, kein Mörtelankererforderlich. Absperrvorrichtung vom Typ <strong>ST</strong>-<strong>ADW</strong> auspulverbeschichtetem Stahlblechgehäuse in extrem flacherBauweise. Einseitig angeordneter und vorgespannterSchnellverschluss mit Intumeszensmaterial mittelsAuslöseelement gehalten. Die Innenhülse schützt dasGehäuse vor Verschmutzung und sorgt für einenglattwandigen inneren freien Querschnitt. Geprüfte undzugelassene Absperrvorrichtung vom Typ <strong>ST</strong>-<strong>ADW</strong> mit derZulassungsnummer Z-41.3-689 in der Feuerwiderstandsklassifizierung…..€ …..€K90 -18017. Mit angeflanschtem <strong>RSG</strong>-Gehäuse um 360° drehbar aus Stahlblech als Ersatz für dasT-Stück, mit integrierter Rauchsperre, zur Verhinderung derRauchübertragung in andere Brandabschnitte nachAuslösung.Keine Querschnittsverengungen durch zusätzliche Bauteilein der Stichleitung, keine zusätzlichen Druckverluste.Stutzen mit Dichtlippe und unterem Stutzen mit zusätzlicherAnschlagdichtung zur Kompensation der Längenausdehnungim Brandfall bis zu 4 mtr. Geschosshöhe. Biszu drei Anschlussdurchmesser pro Etage möglich. KeineZulassungsbedingten WartungsauflagenVorderer Stutzen DN <strong>100</strong>01 b) … Stück <strong>RSG</strong> <strong>ST</strong>-<strong>ADW</strong> DN <strong>100</strong>Absperrvorrichtung gegen Feuer und Rauch nach DIN18017wie zuvor beschriebenD1 Vorderer Stutzen DN <strong>100</strong>Bitte Dimension MarkierenLiefern01 c) … Stück <strong>RSG</strong> <strong>ST</strong>-<strong>ADW</strong> DN <strong>100</strong>Absperrvorrichtung gegen Feuer und Rauch nach DIN18017wie zuvor beschriebenD1 Vorderer Stutzen DN <strong>100</strong>D2 linker Stutzen DN 80Bitte Dimensionen MarkierenLiefern01 d) … Stück <strong>RSG</strong> <strong>ST</strong>-<strong>ADW</strong> DN <strong>100</strong>Absperrvorrichtung gegen Feuer und Rauch nach DIN18017wie zuvor beschriebenD1 Vorderer Stutzen DN <strong>100</strong>D3 rechter Stutzen DN 80Bitte Dimensionen MarkierenLiefern…..€…..€…..€…..€…..€…..€
01 e) … Stück <strong>RSG</strong> <strong>ST</strong>-<strong>ADW</strong> DN <strong>100</strong>Absperrvorrichtung gegen Feuer und Rauch nach DIN18017wie zuvor beschriebenD1 Vorderer Stutzen DN <strong>100</strong>D2 linker Stutzen DN 80D3 rechter Stutzen DN 80…..€…..€Bitte Dimensionen MarkierenLiefernFabrikat:<strong>Schulte</strong> & <strong>Todt</strong>Systemtechnik GmbH & Co. KGWiebelsheidestraße 16 - 59757 ArnsbergStand 07/2012 (Technische Änderungen vorbehalten)Zu beachten sind: <strong>Schulte</strong> & <strong>Todt</strong> Montage.- und Betriebsanleitungen, dieZulassung Z-41.3-689
