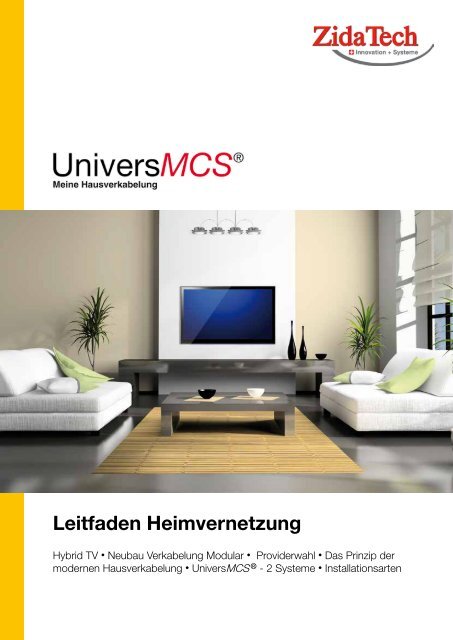

Leitfaden HeimvernetzungHybrid TV • Neubau Verkabelung Modular • Providerwahl • Das Prinzip dermodernen Hausverkabelung • UniversMCS ® - 2 Systeme • Installationsarten

Inhaltsverzeichnis1 Die multimediale Bauherrenaufgabe - und ihre Lösung 32 Das Multimedia-Wohnzimmer heute 43 Hybrid TV 53.1 Bandbreitenbedarf in der Zukunft 64 Neubau-Verkabelung Modular 75 Providerwahl 85.1 Was wollen die Kunden beziehungsweise die Bewohner? 85.1.1 Freie Wahlmöglichkeit 85.1.2 Technik der Telekom-Anbieter 85.1.3 Technik der Kabelnetz-Anbieter 85.2 Fazit 86 Das Prinzip der modernen Hausverkabelung 96.1 Die Sternverkabelung 96.2 In jedem Zimmer eine Dose? 96.3 Zukunft 96.4 Gebäude-Erschliessung 106.5 Coax (Kabelnetzbetreiber HFC-Netze) 106.6 Kupfer (Telekom-Provider VDSL) 106.7 FTTH (Kabelnetz- + Telekom-Provider) 106.8 Multimedia-Verteiler 116.8.1 Funktion 116.8.2 Multimedia-Verteiler 126.8.3 Feldverteiler für Mehrfamilienhäuser 136.8.4 19‘‘ Rack für Einfamilienhäuser 137 UniversMCS ® 2 Systeme 147.1 UniversMCS ® Modular 147.2 UniversMCS ® Cat.6 158 Installationsarten 168.1 Symbole 168.2 Übersicht – Aktivkomponenten und Internetzugang 168.3 Blockschaltbild Kupfer + Coax 178.3.1 Blockschaltbild: Telekom-Provider 178.3.2 Blockschaltbild: Kabelnetz-Provider 178.4 Blockschaltbild FTTH Kabelnetz-Provider 188.4.1 Blockschaltbild 1: Kabelnetz-Provider 188.4.2 Blockschaltbild 2: Kabelnetz-Provider RFoG 198.5 Blockschaltbild FTTH Telekom-Provider 208.6 Blockschaltbild FTTH Telekom-Provider + CATV 211. Die multimediale Bauherrenaufgabe – und ihre LösungMultimedia gehört zum modernen Leben. Ob Fernseh- und Radioempfang, ob abSatellit oder Kabel, Telefon, Fax oder Internet: alle analogen oder digitalen Dienstesollen auch Zuhause zu jeder Zeit in jedem beliebigen Raum genutzt werden können.Heute und in Zukunft sollen die Hauseigentümer und die Mieterschaft profitieren,wenn neue Anbieter ihre Dienste auf den Markt bringen.Durch die heutigen Möglichkeiten von Glas, Kupfer und Coax besteht noch vielerortsUnklarheit, wie vernetzt werden soll, um auf alle angebotenen Dienste zugreifenzu können. Nach Fertigstellung der entsprechenden Infrastruktur muss der Bauherrhäufig zur Kenntnis nehmen, dass trotzdem nicht alle Möglichkeiten zur Verfügungstehen.Ein Beispiel: Swisscom bietet das digitale Paket für Fernsehen, Radio, Telefon und Internet über das Kupferkabelan - UPC Cablecom basiert auf dem Koaxialkabel. Der Glasfaserkabelanschluss nähert sich immer schneller demHauseingang und an vielen Orten gibt es nach wie vor nur konventionell verkabelte Hauszugänge.Es herrscht Wettbewerb in Angebot, Inhalt und Preis. Profitieren davon kann aber nur wer „umstecken“ kann. Mitandern Worten: es braucht eine offene Lösung, die alle Dienste integriert hat.Die Hausverkabelung UniversMCS ® von ZidaTechDas vom Schweizer Unternehmen ZidaTech entwickelte System Univers-MCS kann alle gängigen Technologien verarbeiten. Von welchem Netzbetreibersie auch angeboten werden.Im Verteilerschrank des Gebäudes werden die gewünschten Dienste einfachund preisgünstig in die gewünschten Räume so weiterverteilt, dassdie Bewohner durch einfaches Umstecken an der Steckdose ihre favorisiertenAngebote frei wählen können.Das System kann in Neu- und Altbauten, Ein- und Mehrfamilienhäuernund auch bei ganzen Wohnüberbauungen installiert werden. ZidaTechbietet dazu Planungshilfe, Projektbegleitung und Schulungen an. Derkompetente Partner in der Hausinstallationsbranche.Zukunftssicher! Nachhaltig! Ausbaufähig!Vierteljahrhundert ErfahrungDas im solothurnischen Hägendorf ansässige Familienunternehmen Zida-Tech wurde 1986 gegründet und konzentrierte sich in den Anfangsjahrenauf die Kabelkonfektion. 1994 erfolgte die Umwandlung in die ZidaTechAG mit zwei Geschäftssegmenten.Der Bereich „Kommunikation“ entwickelt und produziert als Partner vonArchitekten, Bauherren und Elektroinstallateuren Produkt- und Systemlösungenfür Multimedia-Hausverkabelungen.Im Bereich „Identifikation“ werden Lösungen und Dienstleistungen für dieEtikettierung angeboten - vom Handdrucker bis zum Hochleistungsindustriedrucker.9 Die moderne Hausverkabelung 2210 Kompetenzen 2311 Projektbetreuung inkl. Pflichtenheft 232 ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.chZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch3

2. Das Multimedia-Wohnzimmer heute3. Hybrid TVIm multimedialen Zeitalter sind die Angebote unbegrenzt. Deswegen braucht es einen geeigneten Anschluss.Die zeitgemässe Multimedia-Dose erfüllt alle heutigen Anforderungen.Der Fernseher wird zur Multimedia-Plattform.InternetTVRadio Analog/DigitalInternet Radio Weltweit.KabelnetzAnalog/DigitalSAT(Optional)Hybrid-TVIPTVHD-TVCoax ( CATV)LAN-Verbindung (Internet)und HeimnetzwerkVideo on Demand(IP-TV)Analog Telefon (ISDN)IP-TVDem Hybrid-TV (HbbTV) gehört die Zukunft. Die meisten Anbieter wie SF DRS, RTL, ORF, ARD und anderewerden in Zukunft ihre Informationsdienste via Internet zur Verfügung stellen. Anstatt dem heutigen Teletext,welcher langsam und schwerfällig ist und zudem nur die alte Textschrift anzeigen kann, werden heute dieunbegrenzten Möglichkeiten des Internets angeboten. Die neusten Fernseher haben heute einen Internetanschluss.Am wichtigsten ist jedoch, dass im Wohnzimmer ein Internetanschluss zur Verfügung steht.4 ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.chZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch5

3.1 Bandbreitebedarf in der ZukunftIn Zukunft wird in jedem Zimmer ein schneller Internetzugang benötigt, um so weltweit alle Dienste nutzenzu können.4. Neubau-Verkabelung UniversMCS ® ModularNur mit einer sternförmigen Verkabelung kann der persönliche Komfort für jeden Bewohner gesteigertwerden.Bandbreite(Datenrate)Verbreitung3DTVVerbreitungUHDTVInteraktive TVundVideodienste„over the top“ durchcontentowner (z.B.Realmadrid.tv)Wohnzimmer:• Hybrid-Fernseher• Telefon• Fotos, Musik & Videos aus dem Büro• InternetzugangInternetHTMLVerbreitungHDTV„over the top“TV-Angebote(z.B. Apple-TV)5 - 20 Mbit/s 5 - 50 Mbit/s 20 - 100 Mbit/s 25 - 200 Mbit/sheute kurzfristig mittelfristig langfristigZeitKinderzimmer:• Fotos, Musik & Videos aus dem Büro• InternetzugangDie Datenraten wurden in den letzten Jahren stark gesteigert und erreichen heute bereits zwischen 20 bis100Mbit/s. Die hohen Datenraten (im Volksmund Bandbreite genannt) führen dazu, dass sehr viele Daten, wiesie zum Beispiel beim Fernsehen gebraucht werden, mit hoher Geschwindigkeit übertragen werden können.Diese IP-basierte Übertragung (IP-TV genannt) hat viele Vorteile. Die weltweit angebotenen Video-Portale, dieSatelliten-Fernsehübertragungen und der interaktive Fernsehkonsum kann aufgrund dessen uneingeschränktgenutzt werden. Experten sind überzeugt, dass im Laufe der nächsten Jahrzehnten alle Dienste über dasInternet übertragen werden – vom Telefon bis zur High-End Fernsehübertragung.Büro:• Archivierung von Fotos, Musik & Videos• Internetzugang• Drucker• Computer• TelefonDas Internet hat das Konsumverhalten bereits nachhaltig verändert und die Verhaltensgewohnheiten werdensich weiter den heutigen Technologien anpassen.Verhalten früher• Der Teletext wird durchgesehen, um dasProgramm zu wählen• Die Werbeunterbrechungen werden als sehrmühsam empfunden und nicht akzeptiert• Videos oder DVDs werden im Shop für einenTag ausgeliehen• Hochaufgelöste Filme werden selten übertragenVerhalten heute• Im Internet wird das Video ausgewählt• Das ausgewählte Video wird zum passendenZeitpunkt gestartet und falls gewünscht unterbrochen• Die Programme sind im Fernseher sauber dargestelltund danach wird die Wahl getroffen• Die Sendungen können aufgenommen und dieWerbung überspult werden. Diese kann bei Zeitund Gelegenheit geschaut werden• Fotos können via Fernseher angeschaut werdenSchlafzimmer:• Fernseher• Fotos, Musik & Videos aus dem Büro• Internetzugang6 ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.chZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch7

5. Providerwahl5.1 Was wollen die Kunden beziehungsweise die Bewohner6. Das Prinzip der modernen Hausverkabelung6.1 Die Sternverkabelung5.1.1 Freie WahlmöglichkeitDie Bewohner möchten folgende Provider für die jeweiligen Dienste wählen können:• Internet• Telefon• Fernsehen (Analog/Digital)SATDamit der Mieter oder der Eigentümer ein Angebot vom Markt frei wählen kann, muss gewährleistet sein, dassdie entsprechenden Provider in der Hausinstallation berücksichtigt werden.Grundsätzlich werden zwei Providertypen unterschieden:• Telekomanbieter -> (Swisscom / Orange / Sunrise . . .)• Kabelnetzbetreiber -> (UPC Cablecom . . . )Beide Typen haben geschichtlich gesehen unterschiedliche Techniken für die Übertragung der jeweiligen Diensteentwickelt.5.1.2 Technik der Telekom-AnbieterSeit der Entwicklung der Telefonie wurden die Gespräche mit 2 Kupferdrähten übermittelt. An dieser Technikhat sich seit der Erfindung des Telefons nicht viel geändert. Bei der heutigen Übertragung via VDSL können sehrhohe Datenraten erreicht werden, so dass Telekomanbieter über eine Kupferleitung bis maximal 2 Fernseher mitHD-Sendern (aktuell bei Swisscom) bedienen können. Damit die Telekomfirmen die Dienste weiter ausbauenkönnen, wird viel in die Glasfaser-Technik investiert.5.1.3 Technik der Kabelnetz-AnbieterKabelnetz-Provider mussten in den letzten Jahrzehnten nur das Fernsehsignal zum Fernseher bringen (BroadcastTechnik). Dies wird mit hohen Frequenzen und mit dem HFC-Netz erreicht. Das HFC-Netz besteht grösstenteilsaus einem Glasfasernetz, in das hunderte TV-Programme eingespeist werden. Nur die letzten paar Meterzum Haus und zur Wohnung sind mit dem Coax-Kabel angeschlossen. Mit dieser hybriden Netzwerk Topologiebieten die Kabelnetzbetreiber heute standardmässig bis 100Mbit/s an.COAXKupferFTTHBei modernen Hausverkabelungen wird die Verkabelung sternförmig konzipiert. Vom zentralen Verteiler auswerden die beiden Kabeltypen (Coax und das Netzwerkkabel) gemeinsam in die Zimmer gezogen und an dieMultimediadose angeschlossen.5.2 FazitNicht jeder Neubau oder Umbau kann von den neusten Technologien profitieren. Wichtig ist, dass die Anbieter,Kabelnetz- und Telekomprovider, den Zugang zu den Wohnungen realisieren können.• Egal ob Glas, Kupfer oder Coax, im Verteiler muss auf jeden Fall genug Platz sein für mindestens ein aktivesGerät wie Modem beziehungsweise Router und Telefonverteiler.• Die Wohnung wird auf jeden Fall sternförmig mit Coax- und Twisted Pair -Kabel verkabelt.• Wenn möglich soll die Glasfaser bis zur Wohnung eingezogen werden jedoch so, dass beide Provider (Telekom-/ Kabelnetzbetreiber) berücksichtigt sind. Ist es einem von beiden Anbietern nicht möglich den Glasanschlusszu realisieren, so sollte die „alte“ Technologie (Coax oder Kupfer) berücksichtigt werden.6.2 In jedem Zimmer eine Dose?Ob nun in jedem Zimmer eine Multimediadose installiert werden soll, müssen Bauherren und Architekten entscheiden.Wichtig ist, dass mindestens ein Leerrohr (M25) verlegt wird, um künftige Nachrüstungen zu gewährleisten.6.3 ZukunftEs kann davon ausgegangen werden, dass in Zukunft in jedem Zimmer mindestens ein Gerät steht, welchesans Internet oder Netzwerk angeschlossen werden soll oder muss. Beim UniversMCS werden alle 8-Drähte imVerteiler wie auch in der Dose angeschlossen. Somit ist die höchstmögliche Flexibilität gewährleistet und mit denAnschlussmodulen kann bestimmt werden, ob in den Zimmern zum Beispiel 1x Tel.+LAN, 1x Gigabit Ethernetoder 2xLAN (2x100Mbit/s) installiert werden soll.8 ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.chZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch9

6.4 Gebäude-Erschliessung6.8 Multimedia-VerteilerCOAXKupferFTTHCOAXKupferFTTH6.5 Coax (Kabelnetzbetreiber HFC-Netze)Das Fernsehnetz der Kabelnetzbetreiber besteht zum grössten Teil aus Glasfasern. Nur die letzten Meterwerden mit dem bekannten und immer noch bewährten Coax-Kabel verlegt.Die Sternverkabelung mit dem Coax-Kabel ist immer noch auf dem aktuellsten Stand der Technik undmuss nicht ergänzt werden. Sehr hohe Datenraten können mit dem Coax-Kabel bewerkstelligt werden.6.6 Kupfer (Telekom-Provider VDSL)Das Telefonkabel wird klassischerweise von den Telekomfirmen (meistens Swisscom) eingezogen. ZumEinsatz kommt beim Kupferkabel die bewährte DSL-Technologie. Heute wird das IP-Fernsehen auch überdiese Technik realisiert und angeboten.6.7 FTTH (Kabelnetz- und Telekom-Provider)Die schnellste Übertragungsrate ist der Glasfaser zuzuschreiben. Diese Technologie wird von den Telekom-Providernwie auch von den Kabelnetz-Providern angeboten. Mit dieser Technik können alle heutigenund zukünftigen Dienste schnell und zuverlässig bezogen werden.6.8.1 FunktionEgal, ob Glas, Kupfer oder Coax ins Haus eingezogen wird, im Verteiler werden diese Kabel an Router, Splitter,CATV-Breitbandverteiler, Glasanschlussdose oder Telefonverteiler angeschlossen. Im Verteiler können mehrereAktivkomponenten vorhanden sein, wie zum Beispiel Kabelmodem und Router. Wichtig ist, dass die Luftzirkulationauf jeden Fall gewährleistet ist.Im Verteiler werden die Technologien wie LAN (Computer-Netz), Telefonie und das Fernsehsignal zusammengeführtund mittels der beiden Kabeltypen Coax und Twisted-Pair in die Räume verteilt.ZidaTech empfiehlt:Installieren sie einen Feldverteiler, der gross genug ist. Die heutigen Aktiv-Komponentensind gross und brauchen daher zusammen mit dem Netzteil viel Platz.Klären sie ab, welche Aktiv-Komponenten in der aktuellen Liegenschaft zumTragen kommt.ZidaTech empfiehlt:Wir empfehlen beiden Netzbetreibern den Anschluss ins Haus zu ermöglichen,so entscheidet der Mieter oder der Eigentümer, welche der angebotenenDienste er verwenden möchte.10 ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.chZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch11

6.8.2 Multimedia-Verteiler6.8.3 Feldverteiler für MehrfamilienhäuserAnschluss- und Verteilmodul Telefonie 2xBBD und 5x TelAnschluss- und Verteilmodul Telefonie 2xBBD und 5x Tel2-Loch TV Prüfdose für den Kabelnetz Provider2-Loch TV Prüfdose für den Kabelnetz ProviderPatchkabelTV-VerteilerPatchkabelTV-VerteilerKabel Modem / RouterLochblech (Montagegrund)Kabel Modem / RouterLochblech (Montagegrund)230V SteckleisteSwitch bauseitig (optional)6.8.4 19‘‘ Rack für Einfamilienhäuser230V SteckleisteKabel Modem / RouterPatchkabelTV-Verteiler2-Loch TV Prüfdose für den Kabelnetz ProviderAnschluss- und Verteilmodul Telefonie 2xBBDund 5x TelZidaTech empfiehlt:Für genügend Platz im Verteiler für die Aktivkomponenten empfiehlt ZidaTech die Verteilergrösse2 Felder, 4 Reihen. Die Abbildungen zeigen die Installation mit minimalenPlatzverhältnissen.19‘‘ Verteilfeld EasyKlick für 16 Anschlussmodule,1HEFTTH Dose12 ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.chZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch13

7. UniversMCS ® 2 Systeme7.1 UniversMCS ® Modular7.2 UniversMCS ® Cat.62 Standard-PatchkabelKabel 8-adrig Cat.5eTelefon2 Standard-Patchkabel Kabel 8-adrig Cat.5eKabel oderDSL ModemKabel oderDSL Modem• Pro Dose mit 2 Cat.6 Anschlüssen werden je 2 Kabel verkabelt und angeschlossen.2 Standard-PatchkabelKabel 8-adrig Cat.5eBeim UniversMCS werden immer alle 8 Drähte angeschlossen. Der Elektroinstallateur misst diese schlussendlichaus und protokolliert sie entsprechend.Dadurch wird gewährleistet, dass das Anpassen der Funktionen immer möglich ist. Beim Prinzip Modularwerden nur 4 Drähte vom Modem bis zur Dose verwendet. Das heisst, dass die heutigen Standard-Geschwindigkeiten10-Mbit/s-Ethernet und 100-Mbit/s- Fast-Ethernet vollumfänglich funktionieren.4 Drähte werden für die Telefonie verwendet. Dem Einsatz des Gigabit-Moduls steht nichts im Wege, dennwie erwähnt sind alle geforderten 8 Drähte angeschlossen.ZidaTech empfiehlt:Auch hier werden beim System UniversMCS alle 8 Drähte angeschlossen. Bei einer Cat.6 Installationwerden vom Anschluss- und Verteilmodul beziehungsweise vom Modem aus alle 8 Drähte 1:1 bis zur Doseangeschlossen. Das Telefon kann in die Cat.6 RJ45 Buchse eingesteckt werden. Diese Gigabit tauglicheVerkabelung wird vorzugsweise im gehobenen Wohnungsbau, Spitäler, Hotels und in Wohnheimen installiert.ZidaTech empfiehlt:Für die Verkabelung in Eigentumswohnungen und Einfamilienhäuser die Cat.6 Installationzu verwenden. Für zukünftige und sehr schnelle Datenraten ist somit gesorgt.DVDs, sehr viele Fotos oder die ganze Musiksammlung können innerhalb von Sekundenübertragen werden.Für die Verkabelung in Mietwohnungen und Genossenschaftswohnungen die ModulareVariante zu verwenden. Die Datenraten für die heutigen Übertragungen sind absolutausreichend.14 ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.chZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch15

UniversMCS®8. 7 Installationsarten8.1 Symbole7.1 SymboleFür Für die die nachfolgenden Erklärungen werden werden folgende folgende Symbole Symbole verwendet: verwendet:UniversMCS®UniversMCS®8.3 Blockschaltbild Kuper & Coax7.2 Blockschaltbild Kupfer + Coax7.2 Blockschaltbild Kupfer + Coax8.3.1 Blockschaltbild: Telekom-Provider7.2.1 Blockschaltbild: Telekom-Provider7.2.1 Blockschaltbild: Telekom-ProviderVerteil-ModulCATV-VerteilerKupferCOAXDSL-ModemKupferKupferCentroCentro GrandeGrandeTelefonTelefon LANLANVerteil-Verteil- ModulModulFTTHCPECOAXCOAXCATV-CATV- VerteilerVerteilerModular / CAT6Modular / / Cat.6 CAT6Das Der Anschluss- EasyKlick Klein- und VerteilmodulVerteiler Telefonie wird in jedem 2xBBDund Fall 5xTEL zentral wird im in jedemFall Feldverteiler zentral im Feldverteilermontiert.montiert.Je nach Anzahl Zimmer, Die möglichen ZugängeJa nachdem wie viele Die möglichen Zugängewelche das TV-Signal erhaltensollen, muss zwischen erläutert.wurden auf Seite 10Zimmer das TV-Signal wurden auf Seite 9erhalten sollen, muss erläutert.einem 2fach bis 8fach TVzwischeneinemVerteiler gewählt werden.2fach bis einem 8fachTV-Verteiler gewähltwerden.8.2 Übersicht - Aktivkomponenten und Internetzugang7.1 Übersicht – Aktivkomponenten und InternetzugangKupferTelekom-ProviderCOAXCOAXKabelnetz-ProviderKabelnetz-ProviderFTTHFTTHTelekom-ProviderTelekom-ProviderAktiv-Gerät.Aktiv-Gerät.Bei einem Internetzugangoder einemBei einemInternetzugangGlasfaser-AnschlussoderGlasfaser-Anschlussmuss auf jeden Fall einmuss Aktiv-Gerät auf jeden Fall installiert einAktiv-Gerät werden. installiertwerden.Möglichkeiten1 1 2 2 3 3 4 4 5 5TV direkt mitTV direkt mitCoaxCoaxAnalog- Analog-Telefon TelefonTV direkt mitTV direkt mitCoaxCoaxAnalog- Analog-Telefon TelefonFTTH CPE CPEDSL- DSL-Modem ModemKabel-Kabel-ModemModem(DSL)-(DSL)-ModemModem(DSL)-(DSL)-ModemModemFTTHKabelnetz-ProviderCPE CPEKabelnetz-ProviderBei Bei den den Möglichkeiten 1 bis 13 bis wird 3 wird je ein je Aktiv-Gerät ein Aktiv-Gerät im Feldverteiler in den Feldverteiler montiert. Zu montiert. beachten Zu ist die beachten MöglichkeitMöglichkeit 4. Haben beide 4. Haben Provider beide (Telekom Provider und (Telekom Kabelnetz) und den Kabelnetz) Glaszugang den realisiert, Glaszugang so könnte realisiert, der Mieter so oder könnte derist dieder Eigentümer zwei Aktiv-Komponenten in den Verteiler einbauen und so den TV-Teil vom Kabelnetzbetreibermieten und den Internetzugang vom Telekombetreiber anschliessen lassen. Bei der Möglichkeit 4 istMieter oder der Eigentümer zwei Aktiv-Komponenten in den Verteiler einbauen und so den TV-Teil vomsomit Kabelnetzbetreiber zu beachten, dass mieten der Feldverteiler und den Internetzugang gross genug für vom 2 Aktiv-Komponenten Telekombetreiber sein anschliessen sollte. lassen. Bei derMöglichkeit 4 ist somit zu beachten, dass der Feldverteiler gross genug ist für 2 Aktiv-Komponenten.ISDN wurde wurde in dieser hier in Übersicht dieser Übersicht nicht berücksichtigt. nicht berücksichtigt.8.3.2 7.2.2 Blockschaltbild: Kabelnetz-Provider7.2.2 Blockschaltbild: Kabelnetz-ProviderCentro Kabel-Telefon Verteil-KupferCentro Kabel- Grande Modem Telefon LAN Verteil-KupferModulGrande ModemLAN ModulCOAXCOAXCATV-CATV- VerteilerVerteilerModular / CAT6Modular / CAT6Modular / Cat.6Idealerweise werden beide Technologien ins Haus beziehungsweise in die Wohnung gezogen. Nur soIdealerweise können die Mieter werden oder beide die Technologien Eigentümer unkompliziert ins Haus beziehungsweise den favorisierten in die Dienst Wohnung eines der gezogen. Provider Nur soIdealerweise können auswählen. die werden Mieter oder beide die Technologien Eigentümer ins unkompliziert Haus beziehungsweise den favorisierten in die Wohnung Dienst gezogen. eines der Nur Provider so könnenauswählen. Bei die der Mieter Installation oder Eigentümer kann auch unkompliziert hier zwischen den UniversMCS favorisierten Dienst Modular eines und Provider CAT6 auswählen. gewählt werden.Bei der Installation kann auch hier zwischen UniversMCS Modular und CAT6 gewählt werden.Bei der Installation kann auch hier zwischen UniversMCS Modular und Cat.6 gewählt werden.ZidaTech Empfehlung:ZidaTech ZidaTech Empfehlung:Verteiler:empfiehltMindestens 2 Felder 4-reihigVerteiler: Mietwohnungen:Mindestens Modular mit 2 Hybridkabel Felder 4-reihig CAT5eMietwohnungen:Verteiler: Eigentumswohnungen oder EFH:ModularCat6 Mindestens Installationmit 2 Hybridkabel Felder (UKV) 4-reihig CAT5eEigentumswohnungen Mietwohnungen:Modular mit Hybridkabel Cat.5eEigentumswohnungenRohr:oder EFH: Cat6oder EFH:M25 Installation (UKV)Cat.6 Installation (UKV)Rohr:Rohr: Türe Verteiler:M25 Mit M25LüftungsschlitzTüre Multimediadose: Verteiler:Mit In Mit jedem LüftungsschlitzZimmer oder mindestens das Leer-Rohr M 25Multimediadose: In das M25Design Multimediadose:In Frei jedem wählbar Zimmer (UniversMCS oder mindestens ist 100%ig das Leer-Rohr Design-Neutral) M 25Design Multimediadose:Frei wählbar (UniversMCS ist 100% designneutral)Design Multimediadose:Frei wählbar (UniversMCS ist 100%ig Design-Neutral)141516 ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.chZidaTech AG Tel: 062 209 60 30 Fax: 062 2091560 33 E-Mail: e-center@zidatech.ch17

UniversMCS®8.4 Blockschaltbild FTTH Kabelnetz-Provider7.1 Blockschaltbild FTTH Kabelnetz-ProviderBei Bei einem einem Glaszugang Glaszugang vom Kabelnetzbetreiber vom Kabelnetzbetreiber gibt es gibt verschiedene es verschiedene Konfigurationsarten Konfigurationsarten und entsprechend undwerden entsprechend unterschiedliche werden CPE‘s unterschiedliche (Customer Provided CPE‘s Equipment) (Customer eingesetzt. Provided Equipment) Zurzeit gibt es eingesetzt. die folgenden Zurzeit gibtdrei es Möglichkeiten. diese 3 Varianten. Klären sie Klären beim sie zuständigen beim zuständigen Kabelnetzbetreiber Kabelnetzbetreiber ab, welche ab, von welche diesen Varianten von diesen eingesetztVarianteneingesetztwird.wird.8.4.1 Blockschaltbild 1: Kabelnetz-Provider7.1.1 Blockschaltbild 1: Kabelnetz-Provider8.4.2 Blockschaltbild 2: Kabelnetz-Provider RFoGDiese Variante wird RFoG (Radio Frequency over Glass) genannt. Diese Technologie überträgt das herkömmlicheFernseh-Signal über die Glasfaser. Bei dieser Technik wird im Verteiler ein Micro-Node installiert,damit das Fernsehsignal klassisch wieder per Coax-Kabel zum Kabelmodem übertragen wird.Vorteil: Die bestehende Infrastruktur und Technologie des Service Providers sowie die Endgeräte beim Kundenkönnen weiterverwendet werden.FTTHOTOCPETelefonLANVerteil-ModulFTTHOTOKabel-ModemTelefonLANVerteil-ModulCATV-VerteilerKupferMindestens eine eine Glasfaser Glasfaser wird bis wird zum bis OTO zum geführt OTO geführt und von und dort von aus dort wird aus eine wird Glasfaser eine Glasfaser beim CPE beim CPEeingesteckt. Die Die Wohnungsverkabelung wird klassisch wird klassisch mit dem weitergeführt Coax und dem mit LAN-Kabel dem Coax weitergeführt. Kabel und mit demJeLAN-Kabel.nachdem in wieJe nachdemvielen Zimmernin wieMultimediadosenvielen ZimmerninstalliertMultimedia-Dosenwerden, mussinstalliertein entsprechenderwerden, mussCATVeinVerteiler (2er-8er) montiert werden. Telefon und LAN werden beim Anschluss- und Verteilmodul Telefonie2xBBDentsprechenderund 5xTEL eingesteckt.CATV-Verteiler (2er-8er) montiert werden. Telefon und LAN werden beim KleinverteilerEasyKlick eingesteckt.Eventuell muss muss der Platzbedarf der Platzbedarf für einen für zusätzlichen einen zusätzlichen Router vorhanden Router vorhanden sein, damit sein, weitere damit LAN-AnschlüsseAnschlüsse für das Heimnetzwerk für das Heimnetzwerk vorhanden sind. vorhandenweitere sind.KupferZidaTech empfiehltMirco-NodeCATV-VerteilerVerteiler:Mindestens 4-reihig – 2 FelderFTTH Zugang:OTO-DoseMietwohnungen:Modular mit Hybridkabel Cat.5eEigentumswohnungen oder EFH: Cat.6 Installation (UKV)Rohr:M25Türe Verteiler:Mit LüftungsschlitzMultimediadose: In jedem Zimmer oder mindestens das Leer-Rohr M 25Design Multimediadose:Frei wählbar (UniversMCS ist 100% designneutral)1618 ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.chZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch19

8.5 Blockschaltbild FTTH Telekom-ProviderUniversMCS®Bei dieser Variante wird die Glasfaser vom Telekom-Provider nur bis in die Wohnung gezogen. Die eingezogeneGlasfaser wird standardmässig bei der OTO (Optical Termination Outlet) eingesteckt. Bei diesem Modell wirdkein Coax-Kabel miteingezogen, somit hat die Multimediadose keinen Standard Coax Anschluss. Der Mieteroder 7.2 der Blockschaltbild Eigentümer wird auf jeden Fall FTTH eine Settop-Box Telekom-Providerim jeweiligen Zimmer installieren müssen.8.6 Blockschaltbild FTTH Telekom-Provider & CATVZurzeit können nicht alle Haushalte von beiden Provider-Typen mit Glas versorgt werden. In diesem Falleist es für den Bewohner von Vorteil, dass beide Technologien (Glas + Coax) bis in die Wohnung eingezogenUniversMCS®werden.7.3 Blockschaltbild FTTH Telekom-Provider + CATVFTTHOTOCentroGrandeTelefonLANVerteil-ModulFTTHOTOCentroGrandeTelefonLANVerteil-ModulCOAXKupferKupferCATV-VerteilerBei dieser Variation wird die Glasfaser nur vom Telekom-Provider bis in die Wohnung gezogen. DieZidaTech empfiehlteingezogene Glasfaser wird standardmässig bei der OTO (Optical Termination Outlet) eingesteckt. Beidiesem Modell Verteiler: wird kein Coax-Kabel miteingezogen Mindestens und somit 4-reihig hat – die 2 Felder Multimediadose keinen StandardCoax Anschluss. Mietwohnungen: Der Mieter oder der Eigentümer Modular wird auf mit jeden Cat.5eFall eine Settop-Box im jeweiligenZimmer installieren Eigentumswohnungen müssen. oder EFH: Cat.6 Installation (UKV)Rohr:M25Türe Verteiler:Mit LüftungsschlitzMultimediadose:In jedem Zimmer (Nur mit LAN)Design Multimediadose:Frei wählbar (UniversMCS ist 100% designneutral)ZidaTech Empfehlung:Verteiler:Mindestens 4-reihig – 2 FelderMietwohnungen:Modular mit CAT5eEigentumswohnungen oder EFH: Cat6 Installation (UKV)Rohr:M25Türe Verteiler:Mit LüftungsschlitzMultimediadose:In jedem Zimmer (Nur mit LAN)Design Multimediadose:Frei wählbar (UniversMCS ist 100%ig Design-Neutral)Zurzeit können nicht alle Haushalte von beiden Provider-Typen mit Glas angeschlossen werden. Indiesem ZidaTech Falle empfiehlt ist es für den Bewohner von Vorteil, dass beide Technologien (Glas + Coax) bis in dieWohnung eingezogen werden.Verteiler:Mindestens 4-reihig – 2 FelderMietwohnungen:Modular mit Hybridkabel Cat.5eEigentumswohnungen oder EFH: Cat.6 Installation (UKV)Rohr:M25Türe Verteiler:Mit LüftungsschlitzMultimediadose: In jedem Zimmer oder mindestens das Leer-Rohr M 25ZidaTechDesignEmpfehlung:Multimediadose:Frei wählbar (UniversMCS ist 100% designneutral)Verteiler:Mindestens 4-reihig – 2 FelderMietwohnungen:Modular mit Hybridkabel CAT5eEigentumswohnungen oder EFH: Cat6 Installation (UKV)Rohr:M25Türe Verteiler:Mit LüftungsschlitzMultimediadose: In jedem Zimmer oder mindestens das Leer-Rohr M 25Design Multimediadose:Frei wählbar (UniversMCS ist 100%ig Design-Neutral)20 ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.chZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch21

9. Die moderne Hausverkabelung10. KompetenzenKommunikationsmodule:Das Multimediasystem UniversMCS bietetdem Mieter beziehungsweise dem Wohnungseigentümerdie volle Flexibilität. Abhängigder gewählten Dienste wie Telefon,Internet, Kabelfernsehen oder IPTV, kann dasentsprechende Modul eingesetzt werden.Die Verkabelung bleibt immer gleich undbei einem Modulwechsel müssen keine erneutenMessungen durchgeführt werden.Wir halten mit und sind auf dem neuesten Stand. Eine der Kompetenzen, welche ZidaTech auszeichnet, ist dieständige, laufende Weiterentwicklung. Deshalb ist das Unternehmen sowie ausgewählte Mitarbeiter Mitglieder infolgenden Verbänden und Arbeitsgruppen:Arbeitsgruppe CES für Multimedia Installationen bei Ein- und MehrfamilienhäuserSchweizerisches Elektrotechnisches Komitee (CES)Das Schweizerische Elektrotechnische Komitee (Comité Electrotechnique Suisse-CES) ist eine Kommission vonElectrosuisse und zugleich Schweizerisches Nationalkomitee von IEC und CENELEC.Komitee für Kommunikationsverkabelung TK215Die technische Arbeit in der Normung wird in der Schweiz in den technischen Komitees (TK) ausgeführt. Internationalund europäisch geschieht dies in den Arbeitsgruppen der Technical Committees (TC) und Subcommittees(SC) der IEC und des CenelecVSEI FTTH SchulungDer VSEI führt als neutraler Partner und in Zusammenarbeit mit Industriepartnernund Netzbetreibern FTTH-Kurse für Elektroinstallateure und Elektroplaner durch.Der Kurs basiert auf dem Bakom-Standard FTTH für Inhouse-Installationen Layer 1.LAN RJ45 100Mb STP / Tel. RJ452 x Tel. getrennt RJ45intelligentes Wohnenintelligentes wohnen - Unter diesem Namen kooperieren heute führende Herstellerund ihre Partner. Sie entwickeln vernetzte, bedarfsgerechte und zukunftssichereLösungen für Ihr Zuhause.LAN RJ45 100Mb STP / Tel. TT831 x Tel. RJ45 / 1 x TT83getrennt2 x LAN RJ45 100Mb STP 1 x Breitband DSL RJ45 /1 x Tel. RJ45LAN RJ45 Gigabit STP 1 x Breitband DSL RJ45 /1 x Tel. TT8311. Projektbetreuung inkl. PflichtenheftBenötigen Sie Hilfe bei der Grobplanung oder der ErstellungIhres Pflichtenheftes? ZidaTech bietet Hand, um fürIhr Projekt die optimale und massgeschneiderte Lösungim Bereich der Standard- und Multimediaverkabelung zudefinieren. Somit entsteht eine fundierte Grundlage, aufwelcher Sie bauen können.SternpunktVerrohrungFTTH VariantenAusbaustandardHausübergabepunkt2 x Tel. parallel RJ45ÜbertragungsvariantenInstallationstechnologienCATV und SAT BerechnungenPlanungsbegleitungbei Multimedia- und StandardverkabelungenFür Altbauten - Neubauten - Renovationen22 ZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.chZidaTech AG Tel: 062 209 60 30 Fax: 062 209 60 33 E-Mail: e-center@zidatech.ch23

Ausbaufähig • Nachhaltig • ZukunftssicherVon der Schweiz für die SchweizZidaTech AGFabrikstrasse 94614 HägendorfSchweizTel: 062 209 60 30Fax: 062 209 60 33e-center@zidatech.chwww.zidatech.ch12.2012 ZidaTech AG, Leitfaden, Ausgabe V3, Technische Änderungen jederzeit vorbehalten
