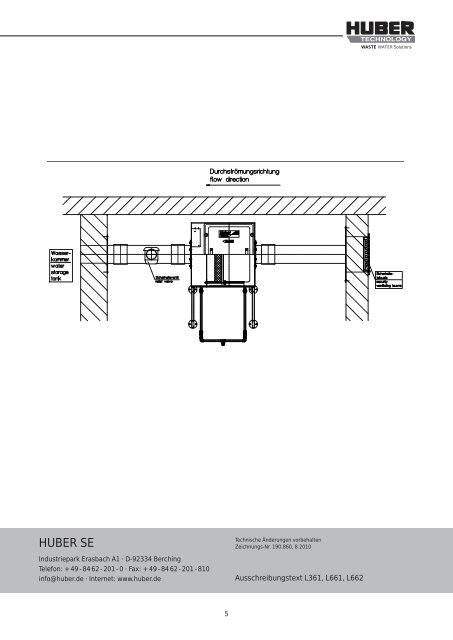

Typ L 361, L 661 und L 662

WASTE WATER SolutionsHUBER SEIndustriepark Erasbach A1 · D-92334 BerchingTelefon: + 49 - 84 62 - 201 - 0 · Fax: + 49 - 84 62 - 201 - 810info@huber.de · Internet: www.huber.deTechnische Änderungen vorbehaltenZeichnungs-Nr. 190.860, 8.2010Ausschreibungstext L361, L661, L6625

Natürliche Be- und Entlüftung mit beidseitigerLuftführung zur Verbesserung der hygienischen Situationim Trinkwasserspeicher, bestehend aus Jalousie,Luftleitung und Luftfiltereinheit. Vollständig aus Edelstahl,mit Ausnahme des Filtermaterials,Werkstoff- Nr. 1.4301/1.4307, unter Schutzgasgeschweißt, im Vollbad gebeizt und passiviert. Fabrikat:HUBER SE, Berching.Im Einzelnen bestehend aus:Pos. 1.0Jalousie, einbruchhemmend, einbaufertig, in starrerAusführung, mit stabilem Rahmen, Lamellen undInsektengitter, Maschung 1 x 1 mm. Das Insektengitterdient als erste Filterstufe zum Abhalten von Kleintieren,Insekten und organischen Grobstoffen.Abmessungen: B x H:Preis pro StückPos. 2.0Luftleitung, bestehend aus:Anschlussplatte passend zu Pos.1.0 zum luftdichtenAndübeln an die Bauwerksinnenseite mitMoosgummidichtung und einem Rohranschlussstutzen.Rohrleitung DN , aus längs naht geschweißtemEdelstahlrohr, Wandstärke 2 mm, Bögen 90°, Flex-Verbindungen, inkl. Befestigungsmaterial und KonsolenGesamtpreisPos. 3.0Luftfiltereinheit beidseitig mit Anschlüssen DN ,ausgestattet mit je einem Fein- und einemSchwebstofffilter, mit Kondenswasserablauf DN 15 ausEdelstahl, mit eingebautem Rückschlagventil vorgerichtetzum Anschluss an eine bauseitige Entleerungsleitung,inkl. Wandkonsolen.Die Luftfiltereinheit wird in die Luftleitung zwischengebaut. In der Luftfiltereinheit befindet sich ein Feinfilterder Filterklasse F6, mit einem Abscheidegrad von 96%nach EN 779, und dient als zweite Filterstufe. DerFeinfilter wird benötigt um die Standzeit des nachgeschalteten Schwebstofffilters zu erhöhen. Zuroptimalen Reinigung der Zuluft muss ein Schwebstofffilterder Filterklasse H13, mit einem Abscheidegrad vonmindestens 99,995% nach EN 1822, in die Luftfiltereinheiteingebaut werden. Beide Filter bestehen auskeimabtötendem Material, so dass auch bei hoherBeladung und Luftfeuchtigkeit keine hygienischeBelastung des Trinkwassers erfolgt.Die Überwachung der Filterverschmutzung erfolgt durchein Kontaktmanometer. Die Druckdifferenz wird vor undnach den Filtern erfasst. Bei Überschreitung derzulässigen Arbeitsdrücke erfolgt eine akustisch/optischeMeldung. Es besteht die Möglichkeit zum Anschluss aneine Fernwirkanlage.Ein 220 V-Anschluss muss bauseits vorhanden sein.Typ Luftfilterkasten L x B x H = 720 x 640 x 725 mm,Gewicht: 85 kgPreis pro StückPos. 4.0Sicherheitsventil als zusätzliche Über-/Unterdrucksicherungzum Schutz des Bauwerks beiBetriebsstörungen. Der Ansprechdruck ist vomAuftraggeber festzulegen und muss mindestens 1000 Pabetragen.TypHinweis: Der maximal zulässige Über- und Unterdruckmuß vom Auftraggeber angegeben werden. Dabei mussdie Standsicherheit des Behälters bei allen gewöhnlichenund außergewöhnlichen Betriebszuständen gewährleistetsein. Nur bei ausreichender Dimensionierung desBauwerkes und aller Bauteile kann der Auftraggeber aufeigenes Risiko auf ein Sicherheitsventil verzichten. Diesist eigenverantwortlich mit dem Statiker abzustimmen.Preis pro StückPos. 5.0Montage betriebsfertig, ohne Maurer-, Putz und Stemmarbeiten,ohne Elektroarbeiten, ohne Entleerungsleitung,inkl. Einweisung des Bedienpersonals vor Ort.Preis pro StückBedarfspositionen - ErsatzteilePos. 6.0Feinfilter, Filterklasse F6,Abscheidegrad 96% nach EN 779, für TypPreis pro StückPos. 6.1Schwebstofffilter, Filterkasse H13, Abscheidegrad99,995% nach EN 1822, für TypPreis pro StückPos. 7.0Radial-Rohrventilator zum Einbau in die LuftleitungDN , zur Zwangsbelüftung.Preis pro StückSonderausführungen auf Anfrage.2
