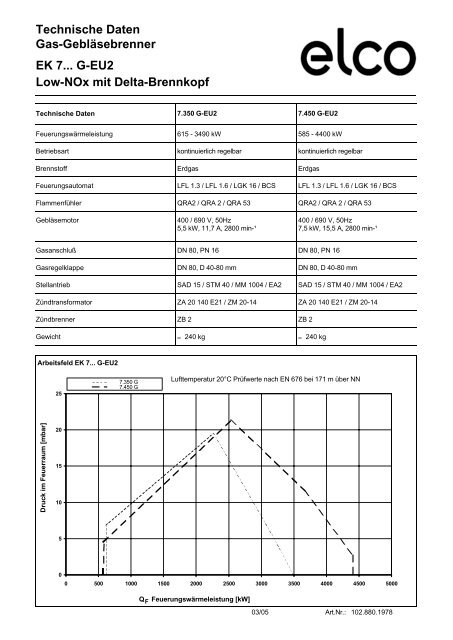

Technische Daten Gas-Gebläsebrenner EK 7... G-EU2 Low-NOx mit ...
Technische Daten Gas-Gebläsebrenner EK 7... G-EU2 Low-NOx mit ...
Technische Daten Gas-Gebläsebrenner EK 7... G-EU2 Low-NOx mit ...
Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!
Nutzen Sie SEO-optimierte ePaper, starke Backlinks und multimediale Inhalte, um Ihre Produkte professionell zu präsentieren und Ihre Reichweite signifikant zu maximieren.
7G-<strong>EU2</strong><br />
<strong>Technische</strong> <strong>Daten</strong><br />
<strong>Gas</strong>-<strong>Gebläsebrenner</strong><br />
<strong>EK</strong> <strong>7.</strong>.. G-<strong>EU2</strong><br />
<strong>Low</strong>-<strong>NOx</strong> <strong>mit</strong> Delta-Brennkopf<br />
<strong>Technische</strong> <strong>Daten</strong><br />
Feuerungswärmeleistung<br />
Betriebsart<br />
Brennstoff<br />
Feuerungsautomat<br />
Flammenfühler<br />
Gebläsemotor<br />
<strong>Gas</strong>anschluß<br />
<strong>Gas</strong>regelklappe<br />
Stellantrieb<br />
Zündtransformator<br />
Zündbrenner<br />
Gewicht<br />
Arbeitsfeld <strong>EK</strong> <strong>7.</strong>.. G-<strong>EU2</strong><br />
Druck im Feuerraum [mbar]<br />
25<br />
20<br />
15<br />
10<br />
5<br />
0<br />
<strong>7.</strong>350 G<br />
<strong>7.</strong>450 G<br />
<strong>7.</strong>350 G-<strong>EU2</strong><br />
615 - 3490 kW<br />
kontinuierlich regelbar<br />
Erdgas<br />
LFL 1.3 / LFL 1.6 / LGK 16 / BCS<br />
QRA2 / QRA 2 / QRA 53<br />
400 / 690 V, 50Hz<br />
5,5 kW, 11,7 A, 2800 min-¹<br />
DN 80, PN 16<br />
DN 80, D 40-80 mm<br />
SAD 15 / STM 40 / MM 1004 / EA2<br />
ZA 20 140 E21 / ZM 20-14<br />
ZB 2<br />
≈<br />
240 kg<br />
Lufttemperatur 20°C Prüfwerte nach EN 676 bei 171 m über NN<br />
0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000<br />
Q F Feuerungswärmeleistung [kW]<br />
03/05<br />
<strong>7.</strong>450 G-<strong>EU2</strong><br />
585 - 4400 kW<br />
kontinuierlich regelbar<br />
Erdgas<br />
LFL 1.3 / LFL 1.6 / LGK 16 / BCS<br />
QRA2 / QRA 2 / QRA 53<br />
400 / 690 V, 50Hz<br />
7,5 kW, 15,5 A, 2800 min-¹<br />
DN 80, PN 16<br />
DN 80, D 40-80 mm<br />
SAD 15 / STM 40 / MM 1004 / EA2<br />
ZA 20 140 E21 / ZM 20-14<br />
ZB 2<br />
≈<br />
240 kg<br />
Art.Nr.: 102.880.1978
Brennerbeschreibung<br />
Maßbild<br />
Betriebsweise<br />
Automatischer, regelbarer <strong>Gas</strong>gebläsebrenner.<br />
Geprüft nach DIN 4788 bzw.<br />
EN 676 <strong>mit</strong> Delta-Brennkopf, einem<br />
System zur NO x-armen Verbrennung.<br />
Ausführung<br />
Brenner anschlußfertig auf Klemmenleiste<br />
verdrahtet, Feuerungsautomat wird<br />
in separatem Schaltschrank untergebracht.<br />
BCS-Ausführung<br />
Elektronische Brennersteuerung (Feuerungsautomat,<br />
elektronischer Verbund,<br />
<strong>Gas</strong>ventildichtekontrolle) ist am Brenner<br />
angeordnet.<br />
Verbrennungsluft<br />
Überdruckventilatorrad <strong>mit</strong> steiler Charakteristik,<br />
zur Erzeugung eines hohen<br />
Druckaufbaus. Pulsationsfreies und stabiles<br />
Brennverhalten auch an Wärmeerzeugern<br />
<strong>mit</strong> hohem abgasseitigem<br />
Widerstand möglich.<br />
Maßbild <strong>EK</strong> <strong>7.</strong>.. G-<strong>EU2</strong><br />
Regelung<br />
Brennstoff-Luft-Verhältnisregelung über<br />
eine elektronische Verbundregelung<br />
und Stellantriebe auf die Stellglieder<br />
- Luftregelklappe<br />
- <strong>Gas</strong>regelklappe.<br />
Überwachung<br />
Flammenüberwachung durch UV-Überwachung<br />
und geprüftem Feuerungsautomat.<br />
Gebläseluftüberwachung durch<br />
Differenzdruckwächter; bei Drehzahlregelung<br />
<strong>mit</strong> Drehzahlüberwachung.<br />
Zündung<br />
Elektrische Hochspannungszündung<br />
2 x 7000 V, 80 % ED, über eingebauten<br />
Zündbrenner.<br />
Interne Abgasrückführung<br />
Als Primärmaßnahme zur Minderung<br />
von Stickoxiden werden <strong>mit</strong> dem Delta-<br />
Brennkopf Verbrennungsgase aus<br />
dem Feuerraum intern angesaugt und<br />
dem Brennstoffgemisch zugeführt.<br />
Der sonst für externe Abgasrückführung<br />
erforderliche Installationsaufwand entfällt.
<strong>Gas</strong>strecken<br />
<strong>Gas</strong>-Druckverlustkurven<br />
<strong>Gas</strong>strecke DIN, TRD<br />
Niederdruck<br />
<strong>Gas</strong><br />
141 142<br />
Hochdruck<br />
<strong>Gas</strong><br />
144<br />
141 142 145 144<br />
147<br />
141<br />
313<br />
147 148<br />
l = 10 x ØD<br />
DP<br />
314<br />
Luft<br />
155<br />
154 153<br />
143<br />
143<br />
nur bei<br />
TRD<br />
313a<br />
349<br />
120<br />
349<br />
150<br />
100<br />
Kesselausmauerung<br />
Die Ausmauerung ist rechtwinklig zum<br />
Brennerrohr auszuführen (1).<br />
Eventuell notwendige Anpassungen,<br />
(Schrägen , Rundungen) wie sie z.B.<br />
bei Umkehrkesseln notwendig sind,<br />
sollten frühestens bei einem Durchmesser<br />
von 70 % vom Feuerraumdurchmesser<br />
beginnen (2).<br />
D = 325<br />
D 1 = 350<br />
D F = Feuerraumdurchmesser<br />
T 1 = 150 - 200<br />
A = 530<br />
(mögl. Verlängerungen: 100 u. 200 mm)<br />
100 Brenner<br />
120 Luftklappe<br />
141 Kugelhahn<br />
142 <strong>Gas</strong>filter<br />
143 Manometer <strong>mit</strong> Absperrung<br />
144 <strong>Gas</strong>druckregler<br />
145 Sicherheitsabsperrventil<br />
147 Prüfbrenner <strong>mit</strong> Absperrung<br />
(Option)<br />
148 Sicherheitsabblaseventil<br />
150 <strong>Gas</strong>regelklappe<br />
153 Hauptgasmagnetventil<br />
154 Sicherheitsmagnetventil<br />
155 Zündgaskombiblock oder<br />
Einzelkomponenten<br />
313 <strong>Gas</strong>druckwächter min.<br />
313a <strong>Gas</strong>druckwächter max.<br />
314 Dichtheitskontrolle<br />
349 Stellantrieb<br />
Bei TRD muß ab Nennweite DN 50 ein<br />
Kompensator eingesetzt werden.<br />
Bei TRD 604 / 72h sind die Überwachungsgeräte<br />
(Pos.313 , 313a) nach<br />
"besonderer Bauart" geprüft.<br />
Pos.153, 154 auch als Doppelventil bis<br />
DN 125 möglich.
<strong>Gas</strong>-Druckverlustkurven<br />
<strong>Gas</strong>-Druckverlust Brenner <strong>EK</strong> <strong>7.</strong>.. G-<strong>EU2</strong>, Erdgas H<br />
Druckverlust [mbar]<br />
60<br />
50<br />
40<br />
30<br />
20<br />
10<br />
0<br />
0 1000 2000 3000 4000 5000 6000<br />
Kundendienst<br />
<strong>EK</strong> <strong>7.</strong>350<br />
Feuerungswärmeleistung Q F [kW]<br />
Druckverlust <strong>Gas</strong>klappen (voll geöffnet) DN 80, Erdgas H<br />
100<br />
Druckverlust [ mbar ]<br />
10<br />
1<br />
Ø 40 Ø 50 Ø 65 Ø 80<br />
<strong>EK</strong> <strong>7.</strong>450<br />
100 1000 10000 100000<br />
Feuerungswärmeleistung QF [ kW ]<br />
ELCO GmbH<br />
D-64546 Mörfelden-Walldorf<br />
ELCO Austria GmbH<br />
A - 2544 Leobersdorf<br />
ELCOTHERM AG<br />
CH - 7324 Vilters<br />
ELCO Rendamax B.V.<br />
NL - 1410 AB Naarden<br />
ELCO Belgium n.v./s.a.<br />
B - 1731 Zellik
