classic - bene-alu fenster

SYSTEM
MIRA
BRAGA
SYSTEM

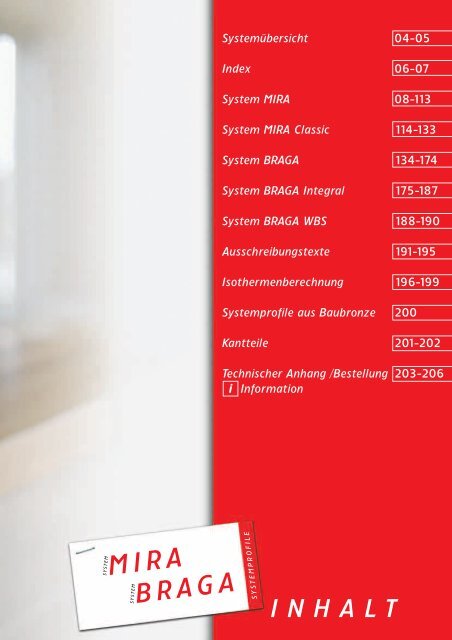

Systemübersicht 04-05
Index 06-07
System MIRA 08-113
System MIRA Classic 114-133
System BRAGA 134-174
System BRAGA Integral 175 -187
System BRAGA WBS 188-190
Ausschreibungstexte 191-195
Isothermenberechnung 196-199
Systemprofile aus Baubronze 200
Kantteile 201-202
Technischer Anhang /Bestellung 203-206
i Information
SYSTEMPROFILE
INHALT

über Generationen hinweg
Dreh-Drehkipp Fenster und Türen
Sanierungsfenster
Türen nach außen öffnend
Parallel-Schiebefenster
Verbundflügel
Falttüren
Schwingfenster
Festverglasung
Hebe-/Schiebetüren
Rundbogenfenster
Rolladenführungsprofile mit Zubehör
Fensterbänke mit Zubehör
Kantteile
Vorsatzsprosse
Eine ideale Verbindung
HOLZ-
ALUMINIUM
SYSTEM
VARIANTEN
4
SYSTEM
MIRA SYSTEM
MIRA
therm
Bitte fragen Sie auch nach unserem
Holz-Alu-Wintergarten-Fassaden-System LARA
SYSTEM
BRAGA

INDEX
6
SYSTEM
MIRA
Holz-Aluminium Systemübersicht Seite 4, 5
Systembeschreibung Seite 9
Systembeschreibung Seite 115
Systembeschreibung Seite 135
Systembeschreibung Seite 176
Verarbeitungshinweise System / Seite 10 - 17
Verarbeitungshinweise System Seite 12 - 15,136 - 139
Verarbeitungshinweise System Seite 179
Profilübersicht System /
Blendrahmenprofile mit Radius R2 Seite 18
Blendrahmenprofile mit Radius R5 Seite 19, 20
Flügelprofile mit Radius R2 und R5 Seite 21
Flügelprofile für 35 mm Glasfalz Seite 22
Flügelprofile für 45 mm Glasfalz Seite 23
Flügelprofile für 18 mm Überschlag Seite 24
Flügelprofile für System Seite 25
Kämpferprofile Seite 26
Setzholzprofile Seite 27, 28
Sprossenprofile Seite 27, 29
Stulpprofile System Seite 33
Zusatzprofile Seite 30 - 33
Rolladenführungsprofile Seite 34, 35
Altbausanierung System (Winkelprofile) Seite 36
Verbundflügel System Seite 110
Profilübersicht System
Blendrahmenprofile Seite 140
Flügelprofile mit 6 mm Überschlag Seite 140
Flügelprofile mit 14 mm Überschlag Seite 141
Stulpprofile Seite 141
Kämpferprofile Seite 142
Setzholzprofile Seite 142
Verbundflügel System Seite 170
Profilübersicht System
Blendrahmenprofil Seite 177
Setzholz-Kämpferprofil Seite 177
Zubehör und Dichtungen System / /
Dreh- und Dreh-Klips Halter Seite 37
Dichtungen Seite 38
Blendrahmendichtungen Seite 39
Eckwinkel / Sprossenhalter Seite 40, 41
Stanze für Eckverbindungen Seite 44
Bohrschablonen Seite 44
Dichtungszangen Seite 45
Sonderzubehör System
Aussteifungswinkel/Endkappen/Dichtstücke Seite 42, 43
Sonderzubehör System
Aussteifungswinkel/Endkappen/Verklotzungsbrücken Seite 143
Systemschnitt 16 mm Flügelversatz Seite 49
Systemschnitt 15 mm Flügelversatz ohne Flügeldichtung Seite 48
Systemschnitt 15 mm Flügelversatz
Dreh- Kippelement Seite 47
Kämpfer Seite 52, 53
Setzholz Seite 54, 55
Stulp Seite 56
Sprosse Seite 57
Dreh-Kipp-Tür Seite 58 - 61
Haustür Seite 62 - 66
Festverglasung Seite 67
Hebeschiebetür Seite 68, 69
Schiebe-Falttür Seite 70, 71
Parallelschiebe-Kippfenster /-tür Seite 72, 73
Drehtür nach außen Seite 74, 75
Steinbankanschluss Seite 76, 77
Schwingfenster Seite 78 - 80
Rolladenführungsschienen Seite 84 - 87
Bauanschluss Seite 88 - 91
Einspannelement für Pfosten-Riegel-Fassade Seite 92, 93
Stoßverbindung / Säulenverkleidung Seite 81 - 83
Altbausanierung / Einsatzfenster Seite 109
/
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
INDEX
SYSTEM
MIRA/ BRAGA
GUTMANN
Systemschnitt 18 mm Flügelversatz Seite 95
Systemschnitt 15 mm Flügelversatz ohne Flügeldichtung mit R2 Seite 97
Stulp Seite 98
Setzholz Seite 99
Einspannelement für Pfosten-Riegel-Fassade Seite 100
Systemschnitt 16 mm Flügelversatz mit schraubenlosen Halter Seite 101
Stulp Seite 102
Festverglasung Seite 103
Systemschnitt 16 mm Flügelversatz, 35 mm Glasfalz Seite 105
Systemschnitt 16 mm Flügelversatz, 45 mm Glasfalz Seite 107
Systemschnitt 15 mm Flügelversatz mit BRAGA Systemprofilen Seite 108
Systemschnitt Verbundflügel Seite 111 - 113
Systemschnitt
Dreh- Kippelement Seite 117, 118
Kämpfer Seite 119
Setzholz Seite 120
Stulp Seite 121
Festverglasung Seite 122
Dreh-Kipp-Tür Seite 124, 125
Drehtür nach außen Seite 126, 127
Hebeschiebetür Seite 128, 129
Schiebe-Falttür Seite 130, 131
Systemschnitt
Dreh- Kippelement Seite 144, 145
Kämpfer Seite 146, 147
Setzholz Seite 148, 149
Stulp Seite 150
Elementstoß Seite 151, 152
Festverglasung Seite 153
Dreh-Kipp-Tür Seite 154, 155
Haustür Seite 156, 157
Drehtür nach außen Seite 158, 159
Steinbankanschluss Seite 160, 161
Rolladenführungsschienen Seite 162 - 164
Bauanschluss Seite 164, 165
Einspannelement für Pfosten-Riegel-Fassade Seite 166
Systemschnitt ohne Flügeldichtung Seite 168, 169
Systemschnitt Verbundflügel Seite 171 - 173
Systemschnitt 15 mm Flügelversatz
Einspannelement für Pfosten- Riegel-Fassade Seite 180 - 183
Kämpfer Seite 184
Setzholz Seite 185
Rolladenführungsschiene Seite 186
Bauanschluss Seite 186, 187
Systemschnitt Verbundflügel 16 mm Flügelversatz Seite 188 - 190
Ausschreibungstext System Seite 191
Ausschreibungstext System -Verbundflügel Seite 192
Ausschreibungstext System Seite 193
Ausschreibungstext System Seite 194
Ausschreibungstext System Seite 195
Isothermen Berechnungen Seite 196 -199
Kantteile Seite 201, 202
Übersicht Systemprofile Baubronze Seite 200
Technischer Anhang Seite 203, 204
Bestell-Formular Seite 205, 206
SYSTEM
7

8
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
SYSTEM-
BESCHREIBUNG
Das Holz-Alu- bietet mit einem vielfältigen Profilsortiment
maßgeschneiderte Lösungen für jede Anforderung
vom Wohngebäude bis zum Objektbau. Hinter klassischer,
flächenversetzter Optik steckt grundsolide Technik mit hervorragenden
Kennwerten.
SYSTEM
Das vielfältige Profilsortiment lässt keine Gestaltungswünsche
offen: Alle gängigen Fensterkonstruktionen und Öffnungsarten
können in unterschiedlichen Designs und Profilbreiten
ausgeführt werden. Auch Schrägfenster und Rundbögen
sind in allen Formen machbar.
Das Holz-Alu- basiert auf der klassischen Grundkonstruktion
für Holz-Alu-Systeme mit gleichen Holzdicken
am Flügel und Rahmen. Zusammen mit der eleganten,
angefrästen Glasleiste am Flügel ist diese Bauart eine
besonders wirtschaftliche und leistungsstarke Lösung im
Holz-Alu-Fensterbau: Zahlreiche technische und optische
Varianten sind mit dieser Holzrahmen-Konstruktion einzig
durch den Austausch der Aluschalen in modularer Bauweise
machbar.
SYSTEM
MIRA
MIRA
Die Glasaufnahme erfolgt geschützt im Holzfalz. Die Isolierglaskante
ist somit gut gegen Wärmeverluste gedämmt. Das
Glas wird am Flügel von außen eingesetzt und mit der
Aluschale überdeckt und abgedichtet.
Die Abdichtung zum Glas kann nach Wunsch mit grauen
oder schwarzen Verglasungsdichtungen, sowie mit Silikon
ausgeführt werden.
Die Aluschale ist Wetterschutz und farblich frei gestaltbares
Architekturelement. Der Holzrahmen sorgt für Stabilität, hervorragende
Wärmedämmung und verleiht dem Haus einen
angenehm wohnlichen Charakter.
Alle Beschläge, die im Holzfensterbau eingesetzt werden,
können verwendet werden.
SYSTEM
MIRA
Die Alurahmen sind großzügig hinterlüftet und werden mit
stabilen Haltern spannungsfrei auf dem Holz befestigt: So
kann das Holz atmen und der Alurahmen kann sich ohne
Behinderung bei Temperaturschwankungen dehnen.
Umlaufende Dichtungen am Flügel und Stockrahmen sorgen
für zuverlässige Abdichtung auch gegen Lärm. Bei Erfordernis
kann auch zwischen Alu-Rahmen und Flügel mit Systemdichtungen
abgedichtet werden.
Die Falzentwässerung erfolgt in der Regel unsichtbar und
ohne störende Entwässerungskappen.
Die Profile sind wahlweise mit 5 oder 2 mm Radien an der
Sichtkante verfügbar. Setzholz- und Kämpferprofile gibt es
in zwei Bauhöhen, die saubere Profilstöße auch bei komplizierten
Fensterteilungen ermöglichen.
Die Rahmenverbindungen sind wahlweise geschweißt oder
mit stabilen, gestanzten Eckverbindungen machbar: Elementgrößen
sind bis 3,5 x 2,5 m möglich.
erreicht beste Dämmwerte von 1,4 W/m_K am
Rahmen und ist damit bestens für den Einsatz im Niedrigenergiehaus
geeignet.
SYSTEM
besitzt den Nachweis der Beanspruchungsgruppe
C, DIN 18055, bzw. Luftdichtheit 4 nach DIN EN 12207 und
Schlagregendichtheit 9a nach DIN EN 12208. Eine Brandschutzprüfung
mit der Klassifikation G30/F30 wurde erfolgreich
absolviert.
SYSTEM
MIRA
MIRA
GUTMANN
9
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

VERARBEITUNGS-
HINWEISE
10
Herstellung von mechanisch verbundenen Rahmen
Profilzuschnitt
Es wird empfohlen, die Profile mit hartmetallbestückten Sägeblättern
unter Einsatz von Kühlschmierstoff auf Gehrungskreissägen
mit mechanischem Vorschub und einer
Spannvorrichtung zu schneiden.
Gehrungseckverbindung als gesteckte Ecke
Es stehen für die Profil-Bauhöhen 17,5, 14,5 und 12 mm die
entsprechenden Eckwinkel zur Verfügung.
Zunächst werden die Profile zugeschnitten und mit Fettlöser
entfettet. Es ist ein Fettlöser zu verwenden, der die lackierte
Sichtfläche nicht angreift.
Die Aufnahmenut wird mit Klebstoff bestrichen.
Nun werden die Eck- und Aussteifungswinkel in die Aufnahmenut
eingeschoben, die Ecke zusammengesteckt, ausgerichtet
und mit einer Hydraulikstanze von oben verstanzt.
Eventuell an der Sichtseite austretende Klebstoffreste werden
mit einem spülmittelgetränkten feuchten Tuch entfernt.
Die fertigen Rahmen werden auf der Sichtseite eben gelagert
bis der Kleber ausgehärtet ist.
Blendrahmenprofile/ Aussteifungswinkel
BR 54.14
BR 66.14
BR 86.14
BR 86.14 IV
WG 86.14
ASW-BR
BR 106.14 IV
BR 75.14 K
BR 75.14
BR 66.14 K
BR 86.14 K
WG 100.14
BR 54.14 R2
BR 66.14 R2
BR 86.14 R2
WG 86.14 R2
Flügelprofile/ Aussteifungswinkel
FL 41.14
FL 66.14
FL 110.14
FL 41.18
FL 66.18
FL 39.14
Fl 39.14 R2
VF M 41
FL 41.18
FL 66.18
FL 96.18
FL 51.14
ASW-FL
SYSTEM
MIRA
Gehrungsecke als Schraubeckverbindung
Alternativ besteht die Möglichkeit bei Kleinaufträgen 90°
Gehrungen mit Eckwinkel EW 3000 S und einem Torx-
Schraubenzieher Größe T30 herzustellen. Nach dem Profilzuschnitt
und Entfettung wird Kleber in die Aufnahmenut
gestrichen. Danach wird der Eckwinkel EW 3000 S in die
Aufnahmenut eingeschoben und die Ecken ausgerichtet.
Dann werden die Schrauben mit einem Torx-Schraubenzieher
einmal nach links und einmal recht in Richtung Gehrung
gleichmäßig angezogen, bis die Verzahnung der Schraube
spürbar rastet.
Dieser Verarbeitungshinweis ist auch für Eckwinkel EW
3000-12 S gültig.
Gehrungsecke bei Schrägelementen als Keilverbindung
Bei Ecken für Schrägelemente wird der verstellbare Eckwinkel
EW 3000-V N verwendet. Nach dem Profilzuschnitt und
Entfettung wird Kleber in die Aufnahmenut gestrichen. Danach
wird der verstellbare Eckwinkel in die Aufnahmenut
eingeschoben und die Ecken ausgerichtet. Dann werden die
Schrauben mit einem Torx-Schraubenzieher einmal nach
links und einmal nach rechts in Richtung der Gehrung
gleichmäßig angezogen, bis die Verzahnung der Schraube
spürbar rastet.
EW 3000 N
EW 3000 N
GUTMANN
GUTMANN

GUTMANN
VERARBEITUNGS-
HINWEISE
T-Stoßverbindung
Die Pfosten, Kämpfer und
Sprossenprofile können
nachträglich in den bereits
eckverbundenen Rahmen
eingesetzt werden. Hierzu
werden die Profile mit 20°
Schräge geschnitten und
entfettet.
Dann werden die Sprossenhalter
in den Rahmen einseitig
eingehängt und auf
der Seite des Einsatzprofils
durch Drehung des Nutensteines
in der Aufnahmenut
verklemmt und nach dem
Ausrichten fest verschraubt.
Die Verschraubung
wird mit Klebstoff gesichert.
Bei mehrteiligen Elementen
mit untenliegender Festverglasung
oder Paneelbrüstung
muss der T-Stoß
rückseitig dauerelastisch
abgedichtet werden, bevor
der Alurahmen montiert
wird. Außerdem ist eine
sorgfältige Abdichtung des
aufrechten Profils auf Höhe
der Blendrahmendichtung
mit Füllstück und Verfugung
herzustellen.
Bei Kreuzsprossen wird
die Verbindung durch Verwendung
von 3 Nutensteinen
hergestellt.
Nutensteine bei Kämpfer
in äußere Bohrung setzen
Blendrahmenprofil
Kämpferprofil
Füllstück DS 12-20
Sprossenprofil
Kämpferprofil
Sprossenhalter
SH 3000
zusätzlich mit KP kpl.
Detail: Z
mit Dichtstoff abdichten
Sprossenhalter
SPH-Mira
SYSTEM
Mit Silikon versiegeln
mit Dichtstoff abdichten
Flügelprofil
Füllstück
DS 12-20
Sprossenhalter
SPH-MIRA
Kämpferprofil
Kämpferprofil
Blendrahmendichtung
ausklinken
MIRA
Blendrahmenprofil
Detail: X
Füllstück DS 12-20 Blendrahmenprofil
Detail: Y
Hinweis:
Nach Montage der Blendrahmendichtung
mit Dichtstoff
T-Stoß abdichten.
(siehe Detail: X, Y, Z)
GUTMANN
11
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

VERARBEITUNGS-
HINWEISE
12
SYSTEM
MIRA
/
SYSTEM
BRAGA
Befestigungsabstände für Dreh-, Drehklipshalter und Aussteifungswinkel
S
1
2
3
4
5
W
W
Allgemeine Systemvorgaben zur Befestigung der Alurahmen mit Dreh-. Drehklips- und Kllipshaltern:
Standardbefestigungsabstand bei Einkammerprofilen: 80 mm vom Eck, Weiter alle ca. 200-250 mm
Befestigung ist bei Flügeln und Festverglasungen mit Drehhaltern auszuführen.
Bei Einsatz der schraubenlosen Klipshalter H 3011-4, -5 ist ein max. Befestigungsabstand von 200 m bei
Flügelbreiten bis 140 cm und Einbauhöhe < 20 m einzuhalten.
Besondere Systemvorgaben zur Befestigung der Alurahmen mit Dreh-. Drehklips- und Kllipshaltern:
Bei Doppelkammerprofilen sind abweichend von o.g. Vorgaben folgende Varianten möglich:
Blendrahmen-Innenkammer: Befestigungsabstand alle 200-250 mm
Blendrahmen-Außenkammer: Befestigungsabstand alle ca. 400 mm
Setzhölzer und Kämpfer: Kammer die an eine Festverglasung grenzt: Befestigungsabstand alle 200 - 250 mm
Kämpfer: Kammer die an die zu öffnenden Flügel grenzt alle ca. 250 mm (Belastung durch herauslehnende Personen)
Setzhölzer: Kammern, die an die zu öffnenden Flügel grenzen: alle 400 mm (wechselweise)
Systemvorgaben zur Befestigung der Alurahmen mit Aussteifungswinkel:
Bei Festverglasung werden Aussteifungswinkel zur Stabilisierung des Alurahmenprofils und insbesondere zur
Sicherstellung des ausreichenden Anpressdruckes bei Trockenverglasungen eingesetzt. Sie werden mit
folgenden Abständen montiert:
Bei Einsatz von Drehhaltern: Befestigungsabstand 150 mm vom Eck, weiter alle 600 mm
Bei Einsatz von Drehklipshaltern: Befestigungsabstand 150 mm vom Eck, weiter alle 450 mm
Achtung: Da die genauen Befestigungsabstände variieren und EDV-technisch schlecht erfasst werden
können, werden bei Angebotserstellung und Auftragsabwicklung pauschal 5 Stück Halter pro lfdm Profil
angenommen. Es wird empfohlen, durch eigene Lagerhaltung die entsprechenden Artikel vorrätig zu
halten, um Schwankungen des auftragsabhängigen Bedarfs auszugleichen.
GUTMANN
GUTMANN

GUTMANN
VERARBEITUNGS-
HINWEISE
Montage der Alu-Rahmen auf dem Holzteil
Die Befestigung der Alurahmen auf dem Holzteil kann wahlweise
mit Drehhaltern, Drehclipshaltern oder schraubenlosen
Klipshaltern erfolgen. Bei der Montage von Alurahmen
mit Trockenverglasung muß der Drehhalter eingesetzt werden.
Durch die besondere Konstruktion des Drehhalters bei
der Drehung um
90 Grad ein Anpressdruck zwischen Glas und äußerer Dichtung
erzeugt wird.
Es stehen Halter mit 4, 5 und 6 mm Sockelhöhe zur Verfügung,
um verschiedene Holzüberschläge (15 und
16 mm) ausgleichen zu
können.
Die Montage kann mit Haltern erfolgen, die mit Kunststoff-
Anschlägen ausgerüstet sind, oder mit Haltern, die mit
Schablone ausgerichtet werden.
Die Halter werden durch ihre Anschläge, bzw. die Schablone
auf dem Holzrahmen positioniert und mit Edelstahl-Senkkopf-Schrauben
3,5x30 mm verschraubt. Die Abstände der
Halter sind gemäß Zeichnung auszuführen, bei Mehrkammer-Profilen
sind die Halter um die Kammerbreite versetzt
anzuordnen.
Die Halter sind in Längsrichtung auszurichten.
SYSTEM
MIRA/ BRAGA
GUTMANN
SYSTEM
Bei Einsatz des Drehclipshalters wird der Rahmen durch
Aufschlagen mit der Hand in den Halter eingerastet.
Werden Drehhalter eingesetzt, so wird der Rahmen mit der
Hand kräftig auf den Halter gedrückt und dieser gleichzeitig
durch eine 90 Grad-Drehung mit dem Montageschlüssel in
der Profilkammer arretiert. Bei Montage von Flügeln mit
Trockenverglasung und angefrästen Glasleisten ist darauf zu
achten, dass der abgeschwächte Teil des Montageschlüssels
so eingesetzt wird, dass der Schlüssel beim Drehvorgang
nicht mit dem Glas in Berührung kommt.
Der Spezial-Drehhalter mit einseitiger Verlängerung ermöglicht
die Rahmenmontage ohne zusätzliche Montagewerkzeuge.
Die Verlängerung wird mit der Hand um 90 Grad gedreht
und der Halter somit eingerastet.
Eine Besonderheit stellt die Montage der Halter auf dem
Anschlagprofil "AP" dar: Hier werden die Halter gemäß
Zeichnung (S. 128) mittels einer Blechgewindeschraube 4,2
x 13 mm durch den Profilsteg im Halter verschraubt.
Schraubenlose Klipshalter (nur bei System MIRA) sind zweiteilig
aufgebaut und können
durch verschieben des unteren
Halterteils vom Aluminiumrahmen
gelöst werden.
Drehhalter DH 4-8 V für
Flügelprofil wird ohne
Montageschlüssel gedreht.
Bei Mehrkammer-Profilen sind die
Halter um die Kammerbreite
versetzt anzuordnen.
Nach dem eigentlichen
Montagevorgang soll eine
Sichtprüfung sicherstellen,
dass alle Halter richtig eingerastet
sind, was an den
Markierungsrillen am Haltersockel
erkennbar ist.
Nach Montage der Alu-Rahmen
sind die Folien von den
Alu-Profilen abzuziehen.
Folierte Profile dürfen nicht
dem Sonnenlicht ausgesetzt
werden, da die Folie
nicht UV-lichtbeständig ist.
Die eventuelle Demontage
der Alu-Rahmen erfolgt bei
Dreh- sowie Drehclipshaltern
durch eine 90 Grad
Drehung mit dem Montageschlüssel.
13
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

VERARBEITUNGS-
HINWEISE
14
Befestigung des Zusatzprofiles
ZP 7.21
Nach dem Profilzuschnitt
wird das Zusatzprofil durch
die werksseitig vorgerichteten
Bohrungen mit Alu-
Blindnieten 3x8 mm direkt in
der Verglasungsnut der Rahmenprofile
ohne weitere
Bohrungen vernietet.
Sichtbare Entwässerung
Für den besonderen Fall,
dass die vorgesehene unsichtbareSystementwässerung
nicht ausgeführt werden
kann, ist es möglich,
Wasserablauföffnungen an
der Außenseite der Profile zu
fräsen und diese mit Kappen
abzudecken. Bis zu einer
Blendrahmenlichte von
120 cm sind zwei Öffnungen
je 10 cm vom Rand, bei
breiteren Elementen eine zusätzliche
mittige Öffnung
vorzusehen.
Kontrolle der Entwässerung
bei Einbau der Fenster
in Maueranschlägen
Werden Fensterelemente in
Maueranschlägen eingebaut,
kann es ungünstigerweise
passieren, dass eine
werksseitig vorgestanzte
Entwässerungsöffnung auch
hinter dem Anschlag liegt.
Diese Öffnung muß mit
Dichtstoff verschlossen werden,
damit kein unkontrollierter
Wassereintritt hinter
dem Anschlag auftreten
kann. Die erforderliche Entwässerung
muß sichergestellt
werden durch eine zusätzliche,
versetzt angebrachte
Bohrung in dem
Bereich, der vom Fensterblech
o. ä. untergriffen wird.
Draufsicht von außen
Langloch zur Montage der
Entwässerungskappe
Bei Bestellung der Entwässerungskappe,
Oberfläche angeben!
Bei den Systemen M IRA,
MIRAund B RAGAkann die
Dichtung HA 3062 optional
(bei hoher Schlagregenbelastung)
dreiseitig eingesetzt werden.
SYSTEM
MIRA
Bei Verwendung der Zusatzprofile ZP 7.18 und
ZP 7.21 im Gehrungsbereich (Innenseite) abdichten.
Vor Montage der gestanzten Flügelrahmen
Gehrung mit Dichtstoff abdichten!
GUTMANN
GUTMANN

GUTMANN
VERARBEITUNGS-
HINWEISE
Verglasung
Es ist bei der Ausführung
der Verglasung mit angefräster
Glasleiste sicherzustellen,
dass nur Isoliergläser
mit einer Dickentoleranz von
+/- 0,5 mm eingesetzt werden.
Außerdem ist bei der
Glasbestellung und beim
Glaseinbau darauf zu achten,
dass die eingesetzten
Gläser ringsum zum Glasfalzgrund
mindestens
5 mm Luft für die Verklotzung
aufweisen, damit die
Drehhalter bei der Montage
des Alu-Rahmens keinen
Kontakt zur Glaskante bekommen.
Zur Verglasung stehen Profildichtungen
zur Verfügung,
welche die Trockenverglasung
mit 4 und 5 mm Spaltmaß
außen, sowie 2-6 mm
Spaltmaß innen ermöglichen. Zur Nassverglasung außen
wird das Dichtungsprofil HA 3061 anstatt Vorlegeband eingesetzt.
Die Vorbehandlung der Alu-Profile (Reinigen, Primen) sowie
das geeignete Silikon ist mit den Silikonherstellern abzustimmen.
Die äußere Verglasungsdichtung HA 3060 bzw.
HA 3060/5 wird in die Verglasungsnut der Profile eingerollt.
Bei Gehrungsecken wird die Dichtung herumgezogen und
bildet eine geschlossene Ecke. Damit sich die Dichtung ohne
Verwerfung sauber um die Ecke führen lässt, ist es sinnvoll,
die am meisten gedehnten Dichtungslippen an der
Gummirahmen-Ecke ca. 3 mm tief einzuschneiden. Der
Stoß der Dichtung wird mittig am oberen Querprofil ausgeführt.
Die Dichtung wird an T-Stößen der Rahmen-Profile
rückseitig auf Breite der Verglasungsnut ausgeklinkt.
Die Dichtung ist generell, besonders aber am Stoß, mit ca.
1% Übermaß herzurichten.
Die inneren Verglasungsdichtungen HA 3065/2 (-6) sind
ebenfalls mit ca. 1% Übermaß in die Nut des Holzrahmens
einzurollen. Die Ecken werden hier jedoch stumpf gestoßen.
Durch den Einbau mit Übermaß entsteht auch hier eine geschlossene
Ecke.
Für den Einsatz bei trockenverglasten Festverglasungen mit
Glasleisten ist die Stopfdichtung HA 3063 ausgelegt: Nach
Montage der äußeren Dichtung, dem Einbau des Glases
SYSTEM
MIRA/
SYSTEM
BRAGA
Trockenverglasung Nassverglasung
Trockenverglasung Nassverglasung
und der Verschraubung der Glasleisten wird die Stopfdichtung
von innen eingerollt und erzeugt durch ihre Keilform
den nötigen Anpressdruck zwischen Glas und äußerer Dichtung.
Blendrahmendichtung
Die Blendrahmendichtung
wird als fertig konfektionierter Rahmen aus hochwertigem
TPE geliefert. Die Dichtung kann vor der Alu-Rahmen-Montage
auf dem Holzteil in die vorgerichtete Nut eingedrückt
werden. Anschließend wird dann der Alu-Rahmen auf den
mit Drehclipshaltern und vormontierter Dichtung versehenen
Holzteil montiert.
Für den Fall, dass die Blendrahmendichtung selbst aus Profilen
von der Rolle hergestellt wird, muß die gestauchte
Ecke mit einer Klinkzange ausgeschnitten werden und mit
Klebstoff (z.B. Cyanacrylat-Klebstoff Sicomet Standardtyp
"50", Fa. Sichel, Hannover) verklebt werden.
Ausbildung der Holzprofile
Zur Festlegung der Holzrahmendicke und der Profilbreiten
sind die einschlägigen Normen und Richtlinien zur statischen
Dimensionierung von Pfosten (Setzhölzern) und Riegeln
(Kämpfern) insbesondere bei Fensterwänden mit einer
Fläche größer als 9 qm, bzw. einer Höhe und Breite größer
als 2 m zu beachten. Hierzu zählt die DIN 1055 (Lastannahmen
im Hochbau), DIN 18055 (Fenster-Fugendurchlässigkeit
und Schlagregensicherheit), DIN 18056 (Fensterwände,
Bemessung und Ausführung). Außerdem wird auf die einschlägigen
Veröffentlichungen des Fensterinstituts Rosenheim
verwiesen.
GUTMANN
15
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

VERARBEITUNGS-
HINWEISE
16
Trockenverglasung
mit 4 mm Halterhöhe am Flügel
15 mm Flügelversatz und 15 mm Flügelüberschlag
DH 4-8
Glasfalz
mit 5 mm Halterhöhe am Flügel
16 mm Flügelversatz und 16 mm Flügelüberschlag
DH 5-8
HA 3060
HA 3060/5
Glasstärke + a =
Glasstärke
Berechnungsbeispiel bei Dichtung HA 3065/3:
Glasstärke 24 mm + 3 = 27 mm
Glasfalz = 27 mm
Glasstärke
SYSTEM
Dichtung a x)
HA 3065/2 = 2 mm
HA 3065/3 = 3 mm
HA 3065/4 = 4 mm
HA 3065/5 = 5 mm
HA 3065/6 = 6 mm
MIRA
x) = Maße für komprimierte Dichtungen
GUTMANN
GUTMANN

GUTMANN
VERARBEITUNGS-
HINWEISE
Trockenverglasung
Festverglasung
Glasstärke
Glasstärke + 3 =
Glasstärke
Berechnungsbeispiel bei Dichtung HA 3064/3:
Glasstärke 24 mm + 3 = 27 mm
Glasfalz = 27 mm
T = Glasstärke + 4
HA 3063
Zusätzlicher Aluwinkel
W 27-13-2
60 mm Stücke alle 600 mm
Drehhalter
Glasfalz
HA 3064-3
SYSTEM
MIRA
x) = Maße für komprimierte Dichtungen
Festverglasungsdichtung
HA 3080
Montage:
Zunächst wird die Festverglasungsdichtung HA 3080
mit ca. 1% Überlänge unten quer eingebaut und an
den Enden angedichtet.
Zur Aussteifung des Rahmenprofils werden die
Winkelstücke montiert. Nach der Glasmontage wird
die Glasleiste so verschraubt, dass das innere Spaltmaß
nach Einbringen der Stopfdichtung HA 3063 im
Einbauzustand 4 mm beträgt.
Berechnungsbeispiel bei Dichtung HA 3063:
Glasstärke 24 mm + 4 = 28 mm
x) = Maße für komprimierte Dichtungen
GUTMANN
17
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

PROFILÜBERSICHT
18
Blendrahmenprofile
2 mm Radius
Blendrahmenprofil
BR 54.14 R2
Blendrahmenprofil
BR 66.14 R2
Blendrahmenprofil
BR 86.14 R2
Blendrahmenprofil
WG 75.14 R2
Blendrahmenprofil
WG 86.14 R2
Profile mit Wasserablauf bei Bestellung bitte angeben (z.B. BR 86.14 R2 WA).
Wasserablauf ø 8 mm – Abstand 150 mm.
Lieferung erfolgt nur in Herstellungslängen (HL) 6 m oder als fertige Rahmen.
SYSTEM
MIRA
Einbau Seite 97
GUTMANN
GUTMANN

GUTMANN
PROFILÜBERSICHT
Blendrahmenprofile
5 mm Radius
Blendrahmenprofil
BR 54.14
Blendrahmenprofil
BR 66.14
Blendrahmenprofil
BR 75.14
Blendrahmenprofil
BR 86.14
Blendrahmenprofil
BR 66.14-K
Blendrahmenprofil
BR 75.14-K
Blendrahmenprofil
WG 86.14-K
Profile mit Wasserablauf bei Bestellung bitte angeben (z.B. BR 86.14 WA).
Wasserablauf ø 8 mm – Abstand 150 mm.
Lieferung erfolgt nur in Herstellungslängen (HL) 6 m oder als fertige Rahmen.
SYSTEM
MIRA
GUTMANN
19
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

PROFILÜBERSICHT
20
Blendrahmenprofile
Füllstück
DS 55.14
VE 50 St.
Einbau Seite 77
Blendrahmenprofil
BR 86.14 IV
Blendrahmenprofil
BR 106.14 IV
Einbau Seite 117
Blendrahmenprofil
WG 86.14
Einbau Seite 93
Blendrahmenprofil
WG 100.14
Einbau Seite 93
Blendrahmen
WG 112.14
Blendrahmenprofil
BST 55.14
Blendrahmen für überdeckten Flügel
Nur ohne Wasserablauf
lieferbar!
Einbau Seite 93
SYSTEM
MIRA
Wasserablauf –
Langloch 5 x 30
Abstand 75 mm
Profile mit Wasserablauf bei Bestellung bitte angeben (z.B. BR 86.14 WA). Wasserablauf ø 8 mm – Abstand 150 mm.
Lieferung erfolgt nur in Herstellungslängen (HL) 6 m oder als fertige Rahmen.
GUTMANN
GUTMANN

GUTMANN
PROFILÜBERSICHT
Flügelprofile
2 mm und 5 mm Radius
Flügelprofil
FL 39.14
Flügelprofil
FL 41.14
Flügelprofil
FL 51.14
Flügelprofil
FL 66.14
Flügelprofil
FL 110.14
Einbau Seite 62
Flügelprofil
FL 39.14-R2
Flügelprofil
FL 41.14-11
Flügelprofil
P 4425
SYSTEM
MIRA
GUTMANN
21
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

PROFILÜBERSICHT
22
Flügelprofile
für 35 mm Glasfalz
Flügelprofil
FL 41.25-S
Flügelprofil
FL 41.31-S
Flügelprofil
FL 41.17-S
Sprossenhalter
SH 7
Sprossenhalter
SH 14
Flügelprofil
FL 41.22
Flügelprofil
FL 41.27-45
Flügelprofil
SYSTEM
FL 41.14
MIRA
Einbau Seite 105
Sprossenhalter
SH 7
Sprossenhalter
SH 13
GUTMANN
GUTMANN

GUTMANN
PROFILÜBERSICHT
Flügelprofile
für 45 mm Glasfalz
Flügelprofil
FL 41.34-S
Flügelprofil
FL 67.31-S
Flügelprofil
FL 41.25 R
Sprossenhalter
SH 17
Sprossenhalter
SH 14
Sprossenhalter
SH 7
Flügelprofil
FL 41.31-45
Flügelprofil
FL 66.27-45
Flügelprofil
FL 4094
SYSTEM
MIRA
Einbau Seite 107
Sprossenhalter
SH 17
Sprossenhalter
SH 13
GUTMANN
23
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

PROFILÜBERSICHT
24
Flügelprofile
18 mm Überschlag
Flügelprofil
FL 41.18
Flügelprofil
FL 66.18
Flügelprofil
FL 96.18
Flügelprofil
FL 120.18
HA 3074
SYSTEM
MIRA
Einbau Seite 95
GUTMANN
GUTMANN

GUTMANN
PROFILÜBERSICHT
Flügelprofile
35 mm Überschlag
SYSTEM
MIRA
classic
Flügelprofil
FL 35.14 IV
Flügelprofil
FL 42.14 IV
Flügelprofil
FL 47.14 IV
Flügelprofil
FL 83.14 IV
SYSTEM
33 mm Überschlag
MIRA
classic
Einbau Seite 117
Flügelprofil
FL 83.33
Flügelprofil
FL 47.33
Flügelprofil
FL 42.33
Flügelprofil
FL 34.33
GUTMANN
25
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

PROFILÜBERSICHT
26
Kämpferprofile
Bauhöhe 10 mm
Bauhöhe 12 mm
nur für
Kämpferprofil
K 96.10
Kämpferprofil
K 110.10
Kämpferprofil
K 120.10
Kämpferprofil
K 96.12
Kämpferprofil
K 110.12
Kämpferprofil
K 120.12
Kämpferprofil
K 132.12
SYSTEM
MIRA
classic
SYSTEM
MIRA
Einbau Seite 52
GUTMANN
GUTMANN

GUTMANN
PROFILÜBERSICHT
Sprossen- und Setzholzprofile
Bauhöhe 10 mm
Sprossenprofil
Setzholzprofil
SH 54.10
Sprossenprofil
Setzholzprofil
SH 64.10
Sprossenprofil
Setzholzprofil
SH 75.10
Sprossenprofil
Setzholzprofil
SH 82.10
Setzholzprofil
SH 96.10
Setzholzprofil
SH 100.10
Setzholzprofil
SH 110.10
Setzholzprofil
SH 120.10
Endkappe
EK 54.10
Endkappe
EK 64.10
Endkappe
EK 75.10
Endkappe
EK 82.10
SYSTEM
Einbau Seite 57
Einbau Seite 55
MIRA
GUTMANN
27
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

PROFILÜBERSICHT
28
Setzholzprofile
Bauhöhe 12 mm
Setzholzprofil
SH 96.12
Setzholzprofil
SH 100.12
Setzholzprofil
SH 110.12
Setzholzprofil
SH 120.12
Setzholzprofil
SH 132.12
Einbau Seite 54
Setzholzprofil
SH 150.12
SYSTEM
Zuschnitt
bei 12 mm Bauhöhe
MIRA
GUTMANN
GUTMANN

GUTMANN
PROFILÜBERSICHT
Sprossenprofile
Sprossenprofil
SP 3026/9
Sprossenprofil
SP 4014
Sprossenprofil
SP 4016
Sprossenprofil
SP 4015
Sprossenprofil
SP 4017
Sprossenprofil
SP 26.8
Sprossenprofil
SP 26.9
Sprossenprofil
SP 36.8
Sprossenprofil
SP 36.9
Sprossenprofil
SP 40.8
siehe Verarbeitungshinweise Seite 21
Sprossenprofil
SP 40.9
siehe Verarbeitungshinweise Seite 57
SYSTEM
MIRA
GUTMANN
29
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

PROFILÜBERSICHT
30
Zusatzprofile
Abdeckprofil
AD 77.6
Einbau Seite 128
Zusatzprofil
ZP 7.21
Wetterschenkel
P 631
Einbau Seite 123 Einbau Seite 66
SYSTEM
Zusatzprofil
ZP 7.18
Winkelprofil
Trockenverglasung
W 30.15
VE 50 St.
MIRA
Einbau Seite 67
Stockabdeckung
DL 50
Einbau Seite 60/61
Profile vernieten
Profile vernieten
Wetterschenkel
P 431
Einbau Seite 67/153
SYSTEM
MIRA
60 mm Stücke Winkelprofil
Trockenverglasung
W 27-13-2
VE 50 St.
60 mm Stücke
SYSTEM
MIRA/
SYSTEM
BRAGA
Dichtung
Silicon/transparent
D 180
VE 60 m / Meterware
Lochung
GUTMANN
GUTMANN

GUTMANN
PROFILÜBERSICHT
Zusatzprofile
Halter
H 35-10
VE 50 St.
U-profil
WBS-FL 9.8878
Einbau Seite 66
Wetterschenkel
P 99248
Einbau Seite 161
Klipshalter
FP 23
VE 200 St.
Zusatzprofil
P 6300 B
SYSTEM
MIRA
Kopplungsprofil
KP 55.14
Zusatzprofil
U 26.5x8x5x2
Einbau Seite 74
Bauanschlussprofil
P 3045
Einbau Seite 91
GUTMANN
31
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

PROFILÜBERSICHT
32
Zusatzprofile
Bodenschwelle
Rems 22/31
Einbau Seite 119
Bodenschwelle
BS 55.14
Adapterprofil
AP RSS
Einbau Seite 132
Für Regenschutzschienen
ohne Stockabdeckung
Kopplungsprofil
KP 43.18
SYSTEM
Achtung!
Bodenschwelle
seitlich fachgerecht
mit Silicon
abdichten
MIRA
classic
GUTMANN
GUTMANN

GUTMANN
PROFILÜBERSICHT
Zusatzprofile
Endkappe
EK-SL-66
VE 50 Paar / lose
Farben: Schwarz / weiß
Einbau Seite 56
Einlegerprofil
EL 60.12
Einbau Seite 62 Einbau Seite 61
Endkappe Anschlussprofil
EK-39-SBA AD 27.14 ST
VE 50 Paar / lose
Farben: Schwarz / weiß
Einbau Seite 76
Ausgleichsprofil
P 1.6
Schlagleistenprofil
SL 66.9
Endkappe
EK 5267
VE 100 Paar
Einlegerprofil
EL 96.12
SYSTEM
Verbreiterungsprofil
VP 20.14
Einbau Seite 67
MIRA
Endkappe Schlagleistenprofil
EK-SL-56 SL 56.9
VE 50 Paar / lose
Farben: Schwarz / weiß
Einbau Seite 98
Farben: Schwarz / weiß
Einbau Seite 76
Steinbankanschluss
P 5267
GUTMANN
33
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

PROFILÜBERSICHT
34
Rolladenführungsprofile
SYSTEM
MIRA
Alle Rolladenführungsprofile werden mit losem Bürstenkeder geliefert!
Rolladenführungsprofil
P 7512
Rolladenführungsprofil
Keder 10 mm
RB 2
VE 100 m
Bestellbeispiel:
P 6133 / 10
P 9491
Klipshalter
FP 23
VE 200 St.
Kederzange
für RB 1/RB 2
VE 1St.
/
SYSTEM
BRAGA
Rolladenführungsprofil
P 7405
Achtung:
Losen Keder mit
Kederzange befestigen. Bitte beachten:
Einlauftrichter
zusätzlich
Rolloführungsprofil
Rolloführungsbreite
Keder 14 mm
RB 1
VE 100 m
VE 2 x 500 m
Folie
verkleben
Klebstoff z.B. Hafix
Bohrung ø 5 mm
Einbau Seite 88/89
Einlauftrichter
ET 4000
VE 50 Paar
Lieferbare Farben:
schwarz und transparent
Ausführung der Rolloführungsbreite
GUTMANN
Langloch
ø 4 x 7
alle 250 mm
RB 2 RB 1
GUTMANN

GUTMANN
PROFILÜBERSICHT
Rolladenführungsprofile
Rolladenführungsprofil
P 6044
Rolladenführungsprofil
P 6133
Rolladenführungsprofil
P 6135
Rolladeneinlaufprofil
P 6180
Einbau Seite 87
SYSTEM
MIRA/ BRAGA
GUTMANN
für Drehklipshalter DH 4-8 o.A.
und Clipshalter DK 4
Nur für Rolladenführungsprofile:
P 7512
P 7105
P 6044
P 6173
Langloch ø 4 x 7
alle 250 mm
SYSTEM
Rolladenführungsprofil
P 6173
Rolladenführungsprofil
P 6134
Grundprofil f. P6135
P 5849
Rolladeneinlaufprofil
P 5847
Langloch 4 x 7
für Drehklipshalter DH 4-8 o.A.
und Clipshalter DK 4
Langloch ø 4 x 7
alle 250 mm
Rolladeneinlaufprofil
P 3038
35
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

PROFILÜBERSICHT
36
Zusatzprofile für Altbausanierung
Winkelprofil
L 15x15x2
Winkelprofil
L 30x15x2
Blendrahmen-Altbau
AB 48.20
Mit und ohne
Wasserablauf
lieferbar!
Winkelprofil
L 50x15x2
Winkelprofil
L 20x20x2
Zusatzprofil
Z 14
Winkelprofil
L 50x35x2
SYSTEM
Winkelprofil
L 25x15x2
MIRA
Einbau Seite 109
Winkelprofil
L 80x15x2
Zusatzprofil
Z 22
GUTMANN
GUTMANN

GUTMANN
DICHTUNGEN UND
ZUBEHÖR
Zubehör - Halter
Drehhalter
Farbe: transparent
DH 4-8
VE 100 St.
VE 1000 St.
Drehhalter
ohne Anschlag
Farbe: transparent
DH 4-8 o.A.
VE 100 St.
VE 3000 St.
Magazin ( 51 St.)
Drehhalter
ohne Anschlag
Farbe: graphitgrau
DH 6-8
VE 100 St.
VE 3000 St.
Drehhalter
Farbe: transparent
DH 4-8 V
VE 100 St.
VE 1000 St.
Drehklipshalter
Farbe: transparent
DK 4-17
VE 100 St.
VE 1000 St.
Drehklipshalter
Farbe: transparent
DK 4
VE 100 St.
VE 1000 St.
Magazin ( 52 St.)
Unterleger
Farbe: transparent
US 1
VE 100 St.
Unterleger
Farbe: transparent
US 2
VE 100 St.
Klipshalter
Farbe: transparent
HA 3011-4
HA 3011-4A
VE 100 St.
4
SYSTEM
MIRA/ BRAGA
GUTMANN
4
6
4
4
4
1
2
SYSTEM
Drehhalter
Farbe: braun
DH 5-8
VE 100 St.
VE 1000 St.
Drehhalter
ohne Anschlag
Farbe: braun
DH 5-8 o.A.
VE 100 St.
VE 3000 St.
Magazin ( 51 St.)
Drehhalter
Farbe: braun
DH 5-8 V
VE 100 St.
VE 1000 St.
Drehklipshalter
Farbe: braun
DK 5
VE 100 St.
VE 1000 St.
Magazin ( 48 St.)
Klipshalter
Farbe: transparent
DK 2
VE 100 St.
VE 1000 St.
Klipshalter
Farbe: transparent
DKV 2
VE 100 St.
Klipshalter
Farbe: transparent
DKV 4
VE 100 St.
Klipshalter
Farbe: transparent
HA 3011-5
HA 3011-5A
VE 100 St.
4 5
Siehe Montageschlüssel MIRA Seite 44!
5
5
5
5
2
2
4
37
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

DICHTUNGEN UND
ZUBEHÖR
38
Dichtungen
Material: APTK
SYSTEM
MIRA
Spaltmaß Spaltmaß Spaltmaß
Spaltmaß Spaltmaß
Spaltmaß
Spaltmaß
Dichtung f. Alu-Profil
(Trockenverglasung)
HA 3060 m.F.
schwarz VE 200 m
gleitpolymerbeschichtet
HA 3060 G m.F.
grau VE 200 m
Dichtung für Holzfalz
HA 3065/2
schwarz VE 100 m
Dichtung für Holzfalz
HA 3065/5
schwarz VE 100 m
Spaltmaß Spaltmaß
Dichtung
HA 3004
schwarz VE 200 m
Dichtung f. Stoßverbindung
HA 3021 MIRA
schwarz VE 50 m / Meterware
Dichtung für
Nassverglasung
Silicon
HA 3061
transparent VE 100 m
Einbau Seite 15
Einbau Seite 51
Dichtung f. Alu-Profil
(Trockenverglasung)
HA 3060/5 m.F.
schwarz VE 100 m
gleitpolymerbeschichtet
HA 3060/5 G m.F.
grau VE 100 m
Dichtung für Holzfalz
HA 3065/3
schwarz VE 100 m
Einbau Seite 16
HA 3065/3 G
grau VE 100 m
/
SYSTEM
BRAGA
Spaltmaß
Spaltmaß Spaltmaß
Festverglasdichtung
HA 3080
schwarz VE 80 m
Einbau Seite 67
Dichtung f. Blechanschluss
HA 3022 APTK
schwarz VE 100 m / Meterware
Dichtung für Holzfalz
HA 3065/6
schwarz VE 100 m
Keildichtung
HA 3063
schwarz VE 200 m
Einbau Seite 17
Überschlagsdichtung
HA 3062/2
schwarz VE Meterware
Dichtung f. Blechanschluss
HA 3020 MIRA
schwarz VE 100 m / Meterware
Einbau Seite 82 Einbau Seite 81 Einbau Seite 83
Spaltmaß
Überschlagsdichtung
HA 3062
schwarz VE 100 m
gleitpolymerbeschichtet
Einbau Seite 14
Dichtung für Holzfalz
HA 3065/4
schwarz VE 100 m
HA 3065/4 G
grau VE 100 m
Verglasungsdichtung
innen
HA 3064-3
schwarz VE 200 m
Einbau Seite 17
Dichtung
HA 3004-5.5
schwarz VE 200 m
Dichtung für Spalt
und Elementstoß
HA 3024
schwarz VE 50 m
Einbau Seite 75
Festverglasdichtung
APTK
HA 3082
schwarz VE 80 m
Dichtung für
Blechanschluss
HA 3023
schwarz VE 50 m
Einbau Seite 81
GUTMANN
GUTMANN

GUTMANN
DICHTUNGEN UND
ZUBEHÖR
Blendrahmendichtungen
SYSTEM
MIRA/ BRAGA
GUTMANN
Blendrahmendichtung
Material: TPE
Ecken verschweißbar
HA 3070
VE 80 m
Einbau Seite 47
HA 3070 G
grau VE 80 m
Blendrahmendichtung
Material: TPE
Ecken verschweißbar
HA 3073
VE 80 m
Einbau Seite 49
Blendrahmendichtung
Material: APTK
Ecken nicht schweißbar
HA 3074
VE 80 m
Blendrahmendichtung
Material: TPE
Ecken verschweißbar
HA 3071
VE 70 m
Blendrahmendichtung
Material: TPE
Ecken verschweißbar
HA 3072-11
VE 80 m
Silikonisiert und nicht
silikonisiert lieferbar!
Einbau Seite 97
HA 3072-11 G
grau VE 80 m
Blendrahmendichtung
Material: APTK
Ecken nicht schweißbar
HA 3090
VE 80 m
Einbau Seite 101
Min.
Ideal bei fertig montierten Flügeln
Max.
SYSTEM
39
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

DICHTUNGEN UND
ZUBEHÖR
40
Eckwinkel
Eckwinkel
Druckguss
EW 3000 N
VE 100 St.
VE 250 St.
Eckwinkel
Druckguss
EW 3000-12 N
VE 100 St.
Eckwinkel
Druckguss
EW 3000-4 N
VE 100 St.
Eckwinkel verstellbar
Druckguss
EW 3000-VN
VE 50 St.
SYSTEM
MIRA
Ab Profilhöhe 14,5 mm Ab Profilhöhe 14,5 mm
Eckwinkel für 90° zum Stanzen
Für 4 mm Profilkammer
Eckwinkel für 90° zum Stanzen
Ab Profilhöhe 14,5 mm
/
SYSTEM
Eckwinkel
Druckguss
EW 3000 S
VE 100 St.
für mechanische
Eckverbindungen
Für Profilhöhe 12 mm Für Profilhöhe 12 mm
Eckwinkel für 90° zum Stanzen
für mechanische
Eckverbindungen schräg
Eckwinkel
Druckguss
EW 3000-12 S
VE 100 St.
für mechanische
Eckverbindungen
Für 4 mm Profilkammer
Eckwinkel
Druckguss
EW 3000-4 S
VE 100 St.
für mechanische
Eckverbindungen
Für 4 mm Profilkammer
Eckwinkel verstellbar
Druckguss
EW 3000-4 VN
VE 20 St.
für mechanische
Eckverbindungen schräg
BRAGA
GUTMANN
GUTMANN

GUTMANN
DICHTUNGEN UND
ZUBEHÖR
Sprossenhalter
3
Halter
blank
H 3650 für
BR 86.14 IV
BR 106.14 IV
VE 50 St.
Für Blendrahmenprofil:
BR 86.14 IV
3
SYSTEM
MIRA
Sprossenhalter
SH 17
VE 20 St.
Für Flügelprofil: FL 41.31-45
FL 67.34-S
Sprossenhalter
SH 14
VE 20 St.
Für Flügelprofil: FL 41.31-S
FL 67.31-S
Sprossenhalter
SH 13
VE 20 St.
Für Flügelprofil: FL 41.27-45
FL 66.27-45
Sprossenhalter
SH 7
VE 20 St.
Für Flügelprofil: FL 41.25-S
FL 41.25-R
Sprossenhalter
Druckguss
SPH-MIRA
VE 100 St.
Sprossenhalter
Druckguss
SH 3000
VE 50 St.
Zubehör
KP kompl.
VE 250 St.
GUTMANN
BR 106.14 IV i Info
41
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
classic
(integral
WBS

DICHTUNGEN UND
ZUBEHÖR
42
Endkappe
EK-39-SBA
VE 50 Paar / lose
Material: EPDM
Farbe: weiß/schwarz
Einbau Seite 76
Füllstück
DS 55.14
VE 50 St.
Material: Moosgummi
Einbau Seite 77
Kunststoff
Farbe: transparent
Aussteifungswinkel
ASW-BR
VE 100 St.
Aussteifungswinkel für
Blendrahmenprofile
Einbau Seite 10
Eckwinkel
W 30
VE 100 St.
in allen Oberflächen
lieferbar
Aussteifungswinkel
W 8-2.4
VE 100 St.
Material: Edelstahl
für Profile:
BR 66.14-K
BR 75.14-K
BR 86.14-K
BR 66.14 R2
BR 86.14 R2
für Profile:
WG 86.14
WG 100.14
WG 100.12
WG 86.14 R2
WG 110.14
WG 120.18
WG 96.18
SYSTEM
MIRA
links rechts
/
Füllstück
SYSTEM
DS-12-20
VE 50 St.
Material: Moosgummi
Einbau Seite 11
Kunststoff
Farbe: transparent
Aussteifungswinkel
ASW-FL
VE 100 St.
Aussteifungswinkel für
Flügelprofile
Einbau Seite 10
Aussteifungswinkel
AW 20-12
VE 100 St.
Oberfläche blank
Dichtstück für
Endkappe EK SL 56
und EK SL 66
DS-EK
VE 50 St.
Farbe: schwarz
Einbau Seite 98
BRAGA
für Profile:
FL 41.31 S
FL 41.34 S
FL 61.31 S
FL 41.27-45
FL 41.31-45
FL 66.27-45
GUTMANN
GUTMANN

GUTMANN
DICHTUNGEN UND
ZUBEHÖR
Endkappen für Stulpprofile
Endkappe
EK-SL-66
VE 50 Paar / lose
Material: EPDM
Farbe: weiß/schwarz
Einbau Seite 56
Endkappe
EK-SL-56
VE 50 Paar / lose
Material: EPDM
Farbe: weiß/schwarz
Einbau Seite 98
Endkappe
EK 54.10
VE 50 St. / lose
Material: EPDM
Farbe: weiß/schwarz
Endkappe
EK 64.10
VE 50 St. / lose
Material: EPDM
Farbe: weiß/schwarz
Endkappe
EK 75.10
VE 50 St. / lose
Material: EPDM
Farbe: weiß/schwarz
Endkappe
EK 82.10
VE 50 St. / lose
Material: EPDM
Farbe: weiß/schwarz
Profil
SL 66.9
Profil
SL 56.9
Profil
SH 54.10
Profil
SH 64.10
Profil
SH 75.10
Profil
SH 82.10
SYSTEM
MIRA
links rechts
links rechts
GUTMANN
43
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

DICHTUNGEN UND
ZUBEHÖR
44
Bohrschablone
MS 150
VE 1 St.
Befestigungsplatte
Blendrahmen
VE 1 St.
für Türbänder von nach
außen öffnenden Türen
Eiinbau Seite 75
Stanze für Eckverbindung
für MIRA u. BRAGA
VE 1 St.
Prägestempel für Stanze
für MIRA u. BRAGA
VE 1 Satz
Montageschlüssel
MIRA
VE 1 St.
Material: STW 22
Farbe: schwarz
SYSTEM
MIRA
Klebstoff
HAFIX
VE 1 St.
Polyurethan-Klebstoff
Zubehör
Ziehgriff
VE 1 St.
in allen Oberflächen
lieferbar
Entwässerungskappe
VE lose
in allen Farben lieferbar
Einbau Seite 92/166
/
SYSTEM
Aluminium Ziehgriff
Senkbohrung ø 3.2
BRAGA
Bohrschablone
DK 4/5
VE 1 St.
Befestigungsplatte
Flügel
VE 1 St.
für Türbänder von nach
außen öffnenden Türen
Einbau Seite 75
13
45
64
GUTMANN
GUTMANN

GUTMANN
DICHTUNGEN UND
ZUBEHÖR
Ausklinkschere
für
HA 3070
HA 3071
HA 3072-11
HA 3073
HA 3074
VE 1 St.
Dichtung Anschlag Einsatz
HA 3070 10 mm Einsatz „E“
HA 3073 10 mm Einsatz „E“
HA 3072-11 15 mm Einsatz „D“
HA 3071 10 mm Einsatz „D“
HA 3074 10 mm Einsatz „D“
Ausklinkschere
für HA 3090
VE 1 St.
Dichtungsroller
für Blendrahmendichtung
VE 1 St.
SYSTEM
MIRA/ BRAGA
GUTMANN
SYSTEM
Anschlag 10 mm
für Ausklinkschere
VE lose
Einsatz D
für Ausklinkschere
VE lose
Dichtungsroller
für Trockenverglasungsdichtung
VE 1 St.
Anschlag 15 mm
für Ausklinkschere
VE lose
Einsatz E
für Ausklinkschere
VE lose
45
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

PROFILÜBERSICHT
46
Flügelprofile
Flügelprofil
FL 39.14
Flügelprofil
FL 41.14
Flügelprofil
FL 51.14
Flügelprofil
FL 66.14
Flügelprofil
FL 110.14
Flügelprofil
FL 41.14-11
Flügelprofil
P 4425
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Drehkippfenster
Flügelversatz 15 mm
Holz Vertikalschnitt
Holz-Alu- MIRA
SYSTEM
Hinweis:
Maße beziehen sich auf fertig montierte
Flügel und endbehandelte Oberflächen!
Dichtung HA 3062 optional bei hoher
Schlagregenbelastung
SYSTEM
MIRA
GUTMANN
47
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
48
Drehkippfenster
Flügelversatz 15 mm
Holz Vertikalschnitt
Holz-Alu- MIRA
ohne Flügeldichtung
SYSTEM
Hinweis:
Maße beziehen sich auf fertig montierte
Flügel und endbehandelte Oberflächen!
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Drehkippfenster
Flügelversatz 16 mm
Holz Vertikalschnitt
Holz-Alu- MIRA
SYSTEM
Hinweis:
Maße beziehen sich auf fertig montierte
Flügel und endbehandelte Oberflächen!
SYSTEM
MIRA
GUTMANN
49
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
50
Drehkippfenster
Flügelversatz 15 mm
Holz-Blendrahmen-Lichte
Alu-Blendrahmen-Lichte
Alu-Flügel-Lichte
Holz-Flügel-Lichte
Dichtung HA 3062 nur
am Blendrahmen unten
montieren (nicht
zwingend erforderlich)
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Drehkippfenster
Flügelversatz 15 mm
SYSTEM
MIRA
Holz-Blendrahmen-Lichte
Alu-Blendrahmen-Lichte
Alu-Flügel-Lichte
Holz-Flügel-Lichte
GUTMANN
51
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
52
Zweiflügeliges Fenster mit Kämpfer
Flügelversatz 15 mm
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Zweiteiliges Fenster mit Kämpfer
2 Teile festverglast
Flügelversatz 15 mm
Glasstärke
SYSTEM
Winkel W 30.15
MIRA
Winkel W 27-13-2
Dichtung HA 3080
HA 3063
GUTMANN
53
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
54
Zweiteiliges Fenster mit Setzholz
1 Teil festverglast
Flügelversatz 15 mm
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Zweiteiliges Fenster mit Setzholz
Flügelversatz 15 mm
SYSTEM
MIRA
GUTMANN
55
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
56
Zweiflügeliges Fenster mit Stulp
Flügelversatz 15 mm
SYSTEM
Endkappen einkleben!
Senkblechschraube
3,9x13
MIRA
Stulpendkappe
mit Schraube 3x20
gegen abrutschen
sichern
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Vertikalschnitte Sprossen
Doppelseitiges
Klebeband
Durch Abfräsen des inneren Steges (ca 80 mm)
kann die Sprosse mit SH 3000 gesichert werden.
Doppelseitiges
Klebeband
Silicon
Silicon
Sprosse kann seitlich
mit Blechschrauben
gesichert werden.
Doppelseitiges
Klebeband
Silicon
Hinweis:
Bei Verletzungsgefahr durch aufgeklebte Sprossen, die sich lösen könnten,
ist eine mechanische Sicherung am Rahmen vorzusehen!
Montagehinweis trockenverglaste Klebesprosse
1. Trockenverglasungsdichtung HA 3060 einziehen
2. Doppelseitiges Klebeband stückweise
ca. 15 - 20 cm nach Herstellerangaben auf die
aufgerauhte, entfettete Sprosse aufkleben (z.B.
Hersteller 3M, Band Typ 4941, 1.1 mm Dicke).
3. Längs der Dichtung, sowie am Ende der Sprosse
und zwischen dem Klebeband, auf 10 - 15 cm
Länge Silicon angeben.
4. Dann wird die Sprosse auf die fettfreie, saubere
Scheibe aufgedrückt.
Die Sprosse ist erst nach dem Abbinden des
Silicons belastbar.
Silicon
HA 3060
HA 3060
SYSTEM
MIRA
GUTMANN
57
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
58
Drehkipptür
Flügelversatz 15 mm
Achtung!
Bodenschwelle seitlich fachgerecht
mit Silikon abdichten
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Drehkipptür
Flügelversatz 15 mm
SYSTEM
MIRA
GUTMANN
59
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
60
Drehkipptür
Flügelversatz 15 mm
Achtung!
Bodenschwelle seitlich fachgerecht
mit Silikon abdichten
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Drehkipptür
festverglastes Seitenteil
Flügelversatz 15 mm
Achtung!
In diesem Bereich fachgerecht
mit Silikon abdichten
Stockabdeckung DL 50
SYSTEM
MIRA
GUTMANN
61
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
62
Haustür
Flügelversatz 15 mm
Vor Montage aussiegeln!
WESER 75-TI
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Haustür
Flügelversatz 15 mm
SYSTEM
MIRA
GUTMANN
63
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BODENSCHWELLE-TI
64
Bodenschwelle für Drehtür – thermisch getrennt
Bodenschwelle
Weser 86/32-TI
VE 60 m
Bodenschwelle
Weser 74/32-TI
VE 60 m
Deckel
D 8
VE 60 m
Deckel
D 12
VE 60 m
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
BODENSCHWELLE-TI
Bodenschwelle für Drehtür – thermisch getrennt
...Einbau in Holz-Aluminium-Türen (nach innen öffnend)
Drehkipptür ohne
Flügeldichtung
mit Silicon abdichten
Drehkipptür mit
Flügeldichtung
mit Silicon abdichten
Alu-Blendrahmen
Alu-Blendrahmen
Türdichtung z.B.
Fa. DEVENTER
mini DBM 1212
Deckel D12
Schließstück
Türdichtung z.B.
Fa. DEVENTER
mini DBM 1212
Deckel D8
Schließstück
Bodenanschlussfolie Bodenanschlussfolie
SYSTEM
MIRA
Falzmaße von
25 mm bis 29 mm
GUTMANN
65
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
66
Haustür mit Aluminiumtürblatt
Flügelversatz 15 mm
Standard-Plattentürrohling
oder Rahmentür
U-Profil
WBS-FL 9.8878
VE 60 m
Aluminiumplatte (3 mm) mit aufgeklebten 4-seitig
umlaufenden Trägerprofilen
Glasauflage 2 mm
Alu-Blech
ca. 100 mm lang
Türblattgrößen mit verschiedenenAusschnittkonturen
auf Anfrage lieferbar.
(Sonderanfertigung)
Maßstab auf 71% verkleinert
vergrößern Kopie A4 auf A3
Anbringen einer umlaufenden
Silikonfuge
vor Endmmontage auf
Türblatt bzw. Rahmen
SYSTEM
MIRA
Glasauflage 2 mm Alu-Blech
ca. 100 mm lang
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Festverglasung
Anschlag
Alternativbefestigung
mit Schraube
SYSTEM
Zusätzlicher Alu-Winkel
W 27-13-2
60 mm Stücke alle 600 mm
MIRA
Zusätzlicher Alu-Winkel
W 30.15
60 mm Stücke alle 600 mm
GUTMANN
67
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
68
Hebeschiebetür
Bitte beachten:
Die Fertigungsunterlagen
für den Beschlag sind
vom jeweiligen
Beschlagshersteller
anzufordern.
Maßstab 1:2
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Hebeschiebetür
Bitte beachten:
Die Fertigungsunterlagen
für den Beschlag sind
vom jeweiligen
Beschlagshersteller
anzufordern.
Maßstab 1:2
SYSTEM
MIRA
GUTMANN
69
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
70
Schiebe-Falttür
Flügelversatz 15 mm
Bitte beachten:
Die Fertigungsunterlagen
für den Beschlag sind
vom jeweiligen
Beschlagshersteller
anzufordern.
Kantteil
Maßstab 1:2
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Schiebe-Falttür
Flügelversatz 15 mm
Maßstab 1:2
SYSTEM
MIRA
Bitte beachten:
Die Fertigungsunterlagen
für den Beschlag sind
vom jeweiligen
Beschlagshersteller
anzufordern.
GUTMANN
71
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
72
Parallelschiebe-Kippfenster/-tür
Flügelversatz 15 mm
Bitte beachten:
Die Fertigungsunterlagen
für den Beschlag sind
vom jeweiligen
Beschlagshersteller
anzufordern.
Maßstab 1:2
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Parallelschiebe-Kippfenster/-tür
Flügelversatz 15 mm
Bitte beachten:
Die Fertigungsunterlagen
für den Beschlag sind
vom jeweiligen
Beschlagshersteller
anzufordern.
Maßstab 1:2
SYSTEM
MIRA
GUTMANN
73
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
74
Drehtür nach außen
Maßstab 1:2
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
SYSTEM
MIRA
Drehtür nach außen Zweiflügelige Drehtür nach außen
ohne Setzholz
Türband nicht im
Lieferprogramm
Bezugsquelle z.B.
Dr. Hahn
LM-Band A875_0559
Befestigungsplatten für Türband
HGW-Bestell Nr.: Flügel 79 2415
HGW-Bestell Nr.: Blendrahmen 79 2416
Maßstab 1:2
GUTMANN
75
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
76
Steinbankanschluss
Flügelversatz 15 mm
wahlweise
SYSTEM
MIRA
Blendrahmen
Profil AD 27.14ST links
und rechts 3 mm kürzen
Blendrahmen Außenmaß
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Drehkippfenster
Flügelversatz 15 mm
Moosgummi
Dichtstück für
BST 55.14
DS 55.14
VE 50 Stück
Dichtstück DS 55.14
für Wassersammelkammer
(unmittelbar nach Blendrahmendichtung
einsetzen
und mit APTK-Dichtstoff
abdichten).
Dichtstück DS 55.14
für Bauanschluss – mit Silikon
zusätzlich abdichten
Kantteil
Trenn-Naht
mit APTK-
Dichtstoff
abdichten
SYSTEM
MIRA
GUTMANN
77
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
78
Schwingfenster unten
Es ist ein korrekter Sitz des
Schwinglagers sicherzustellen, so
dass sich der Flügel in Putzrichtung
schwingen lässt!
Zusätzlicher Alu-Winkel
W 27-13-2 60 mm Stücke
alle 600 mm
versiegeln
Kantteil
Kantteil
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Schwingfenster oben
Kantteil
Zusätzlicher Alu-Winkel
W 27-13-2 60 mm Stücke
alle 600 mm
Zusätzlicher
Alu-Winkel W 30.15
60 mm Stücke alle 600 mm
Kantteil
SYSTEM
MIRA
Es ist ein korrekter Sitz des
Schwinglagers sicherzustellen, so
dass sich der Flügel in Putzrichtung
schwingen lässt!
GUTMANN
79
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
80
Schwingfenster seitlich
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Bauanschluss mit Säulenverkleidung
Kantteil
Kantteil
SYSTEM
MIRA
GUTMANN
81
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
82
Stoßverbindung variabel
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Stoßverbindung
Blech am oberen
Ende umkanten
SYSTEM
MIRA
GUTMANN
83
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
84
Stoßverbindung
Blech am oberen Ende umkanten
Flach 1.5
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Rolladenführungsprofile
Blech am oberen Ende umkanten
Flach 1.5
Flach 4 x 30 mm
70 mm lang
Abstand 250 mm
SYSTEM
MIRA
GUTMANN
85
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
86
Bauanschluss mit Fensterbank GS 40
und verstellbarem Halter RV 4/40
Madenschraube M6
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Rolladenführungsprofile
Einlauftrichter ET 4000 N
SYSTEM
Einbaubeispiel
MIRA
GUTMANN
87
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
88
Rolladenführungsprofile
Folie
Aluminium-Gleitabschluss MF 400
für System-Fensterbank GS 40 von
Gutmann
z.B. illbruck
illmod 600
z.B. illbruck
Fenster – Flexfolie innen
SYSTEM
Einbaubeispiel
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Rolladenführungsprofile
Aufkantung
Ecken verschweißt
z.B. illbruck
illmod 600
Folie
z.B. illbruck
Fenster – Flexfolie innen
Fensterbank mit Ausklinkung
für Rolladenführungsprofil
variabel
SYSTEM
MIRA
Einbaubeispiel
GUTMANN
89
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
90
Putzanschluss
z.B. illbruck
Fenster – Flexfolie außen
z.B. illbruck
Fenster – Flexfolie innen
SYSTEM
MIRA
Aluminium-Gleitabschluss MF 400
für System-Fensterbank GS 40 von Gutmann
z.B. illbruck
illmod 600
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Putzanschluss
z.B. illbruck
illmod 600
Anputzleiste
z.B. illbruck
Fenster – Flexfolie innen
Kunststoff-Abschluss B 400
für System-Fensterbank GS 40 von Gutmann
Kunststoff-Abschluss B 250
für System-Fensterbank GS 25 von Gutmann
SYSTEM
MIRA
GUTMANN
91
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
92
Fensteranschluss
Wintergartenanschluss
Aluminium Entwässerungskappe
Bitte Oberfläche bei Bestellung mit angeben!
SYSTEM
LARA
Eckwinkel W30
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Fensteranschluss
Wintergartenanschluss
SYSTEM
LARA
Freimaß = 40
Freimaß = 26
SYSTEM
MIRA
Gehrung mit Aussteifungswinkel
L 20x20x2
verkleben
GUTMANN
93
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
94
Flügelprofile
18 mm Überschlag
Flügelprofil
FL 41.18
Flügelprofil
FL 66.18
Flügelprofil
FL 96.18
Flügelprofil
FL 120.18
HA 3074
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Drehkippfenster
Flügelversatz 18 mm
Holz Vertikalschnitt
Holz-Alu- MIRA
SYSTEM
Hinweis:
Maße beziehen sich auf fertig montierte
Flügel und endbehandelte Oberflächen!
SYSTEM
MIRA
GUTMANN
95
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
96
Flügelprofile
2 mm Radius
Flügelprofil
FL 39.14 R2
Blendrahmenprofile
2 mm Radius
Blendrahmenprofil
BR 54.14 R2
Blendrahmenprofil
BR 66.14 R2
Blendrahmenprofil
BR 86.14 R2
Blendrahmenprofil
WG 75.14 R2
Blendrahmenprofil
WG 86.14 R2
Profile mit Wasserablauf bei Bestellung bitte angeben (z.B. BR 86.14 WA).
Wasserablauf ø 8 mm – Abstand 150 mm.
Lieferung erfolgt nur in Herstellungslängen (HL) 6 m oder als fertige Rahmen.
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Drehkippfenster
Flügelversatz 15 mm
Holz Vertikalschnitt
Holz-Alu- MIRA
ohne Flügeldichtung
SYSTEM
Hinweis:
Maße beziehen sich auf fertig montierte
Flügel und endbehandelte Oberflächen!
SYSTEM
MIRA
GUTMANN
97
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
98
Zweiflügeliges Fenster
ohne Flügeldichtung mit Stulp
Flügelversatz 15 mm
Moosgummistanzteil
auf Stulpenkappe
kleben
Stulpenkappe
Stulp-Detail mit Flügelfalz
Stulpprofil ohne Flügeldichtung
SYSTEM
Senkblechschrauben
Edelstahl 3,9x13
MIRA
Endklappen einkleben!
Stulpendkappe
EK-SL-56
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Zweiteiliges Fenster mit Setzholz
1 Teil festverglast
SYSTEM
MIRA
GUTMANN
99
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
100
Fensteranschluss
Wintergartenanschluss
SYSTEM
LARA
Eckwinkel W30 (Aluminium)
770305 Aussteifungswinkel 22 mm
(Kunststoff)
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Drehkippfenster
Schraubenloser Halter für
Flügel- und Blendrahmen
Flügelversatz 16 mm
Holz Vertikalschnitt
Holz-Alu- MIRA
SYSTEM
Hinweis:
Maße beziehen sich auf fertig
montierte Flügel und endbehandelte
Oberflächen!
Einfalzlösung –
ohne Flügeldichtung
Abbildung um 50 % verkleinert
SYSTEM
MIRA
GUTMANN
101
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
102
Zweiflügeliges Fenster mit Stulp
mit schraubenlosem Halter
Senkblechschraube
Edelstahl 3,9x13
SYSTEM
Endkappen einkleben!
Dichtung mit APTK
Klebstoff einkleben
MIRA
Stulpendkappe
GUTMANN
mit Schraube 3 x 20
gegen abrutschen
sichern
GUTMANN

GUTMANN
MIRA-DETAILS
Festverglasung
mit schraubenlosem Halter
Zusätzlicher Alu-Winkel W 30.15
60 mm Stücke alle 600 mm
Holzprofil ca. 100 mm nur an den
Auflagepunkten für Verklotzungsbrücken
und Aussteifungswinkeln
Anschlag
Alternativbefestigung
mit Schraube
SYSTEM
MIRA
Zusätzlicher Alu-Winkel W 30.15
60 mm Stücke alle 600 mm
Nut unten quer versiegeln
– aufrecht ca. 5 cm
GUTMANN
103
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
104
Flügelprofile
für 35 mm Glasfalz
Flügelprofil
FL 41.25 S
Flügelprofil
FL 41.17 S
Sprossenhalter
SH 7
Flügelprofil
FL 41.22
SYSTEM
Flügelprofil
FL 41.14
MIRA
Sprossenhalter
SH 7
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Drehkippfenster
Flügelversatz 16 mm
Glasfalz 35 mm
Glasstärke 22 mm - 34 mm
Hinweis:
Maße beziehen sich auf fertig
montierte Flügel und endbehandelte
Oberflächen!
SYSTEM
MIRA
GUTMANN
105
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
106
Flügelprofile
für 45 mm Glasfalz
Flügelprofil
FL 41.31-S
Flügelprofil
FL 41.34-S
Flügelprofil
FL 67.31-S
Sprossenhalter
SH 14
Sprossenhalter
SH 17
Sprossenhalter
SH 14
Flügelprofil
FL 41.27-45
Flügelprofil
FL 41.31-45
Flügelprofil
FL 66.27-45
SYSTEM
MIRA
Sprossenhalter
SH 13
Sprossenhalter
SH 17
Sprossenhalter
SH 13
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Drehkippfenster
Flügelversatz 16 mm
Glasfalz 45 mm
Glasstärke 22 mm - 30 mm
Hinweis:
Maße beziehen sich auf fertig
montierte Flügel und endbehandelte
Oberflächen!
SYSTEM
Aussteifungswinkel
AW 20-12
Aussteifungswinkel
AW 20-12
MIRA
GUTMANN
107
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
108
Drehkippfenster
Flügelversatz 15 mm
Holz-Vertikalschnitt
RAGAmit
MIRA
Holzquerschnitt
SYSTEM
SYSTEM B
Hinweis:
Maße beziehen sich auf fertig
montierte Flügel und endbehandelte
Oberflächen!
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Altbausanierung
L 80 x 15 x 2
L 50 x 35 x 2
L 50 x 15 x 2
L 30 x 15 x 2
L 25 x 15 x 2
L 20 x 20 x 2
L 15 x 15 x 2
SYSTEM
MIRA
GUTMANN
109
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
110
Verbundflügelkonstruktion
Vorsatzflügel
MIRA
FL-V 47.29
Glasleiste VF
Aluminium blank
VE 6 m
Verglasungsdichtung
VF
Ecken vulkanisiert
Rahmenware
Angabe von Bezugsmaße B x H
siehe separates Bestellblatt
Eckwinkel VF
Aluminium blank
VE 8 St.
Spannstift VF
5 x 10 mm
für Eckwinkel VF
VE 100 St.
(2 Stück pro Ecke)
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Verbundflügelkonstruktion
Flügelversatz 16 mm
Maßstab auf 71% verkleiert
vergrößern Kopie A4 auf A3
HA 3073
HA 3073
SYSTEM
MIRA
GUTMANN
111
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-DETAILS
112
Verbundflügelkonstruktion
Eckwinkel VF
Spannstift VF
handelsüblicher
Verbundfensterbeschlag
(z.B. MACO 10091, 10092)
HA 3073
handelsübliche
Überschlagsdichtung
Rahmenprofil FL-V 47.29 nur in
geschweißter Eckverbindung lieferbar.
Mechanische Eckverbindung wird nur
vom Verarbeiter hergestellt.
HA 3073
ø 5 für Spannstift VF
44
SYSTEM
MIRA
HA 3060 für 6 mm Glasdicke
HA 3060/5 für 5 mm Glasdicke
Glasstärke
Dichtung
vulkanisierter Dichtungsrahmen
Glasleiste VF Aluminium
Bestellmaß Dichtungsrahmen
Alu-Flügel-Lichte (AFL)
ø 5 für Spannstift VF
ESG-Glas
Glasfalzbelüftung
ESG-Glas
GUTMANN
GUTMANN

GUTMANN
MIRA-DETAILS
Verarbeitungshinweise
Eckverbindung der Flügelprofile
Der Verbundfensterflügel kann wahlweise als eckverschweißte
Konstruktion ab Werk oder als Stangenware mit
Eckwinkeln und Spannstiften für die Eigenherstellung von
Rahmen bezogen werden.
Bei der mechanischen Verbindung wird das Profil auf Gehrung
geschnitten und auf Höhe der Klemmrillen des Eckverbindungswinkels
mit Ø 5 vorgebohrt. Anschließend wird der
Eckwinkel und die Profilkammer mit Kleber bestrichen und
die Profile zusammengefügt. Zur Sicherung und Verspannung
der Gehrung werden Spannstifte durch die Bohrungen
in die Klemmrillen geschlagen.
Anschlagen des Aluminiumrahmen am Holzflügel
Der Flügelrahmen wird mit handelsüblichen Verbundfensterbändern
und -kupplungen am Holzflügel
angeschlagen.
Vor Flügelmontage sind unten quer 2 Entlüftungsbohrungen
für den Glasfalz vorzusehen.
Bestellformular für Dichtungsrahmen
HERMANN GUTMANN WERKE AG
Nürnberger Straße 57 - 81
91781 Weißenburg
Telefon: 0 91 41/9 92-2 07
Telefax: 0 91 41/9 92-6 46
Skizze:
Aluflügel-Lichte „AFL“
Bestell-Maß für Dichtung =
Aluflügellichte + 30 mm
Pos. Stück Bestellgröße B x H (mm)
Dichtung
SYSTEM
MIRA
Verglasung des Flügels
Die äußere Verglasungsdichtung wird in die Nut des Flügel-
Profils eingerollt, wie in den Verarbeitungsvorschriften des
Systems Mira (s. o.) beschrieben. Nun wird die Glasscheibe
eingelegt und fachgerecht verklotzt. Die innere Glasleiste
wird in die Aufnahmenut des Profils geschoben und durch
Einstopfen der inneren Dichtung gesichert. Die innere Dichtung
kann wahlweise als vulkanisierter Rahmen oder als
Rollenware eingebaut werden.
Abdichtung zwischen Holz- und Aluminium-Flügelrahmen
Zur Abdichtung der Flügelrahmen werden handelsübliche
Flügelüberschlag-Dichtungen (für Holzfenster) eingesetzt.
Hierbei ist darauf zu achten, dass ausreichende Öffnungen
zur Hinterlüftung des Scheibenzwischenraumes ausgeführt
werden. Dies kann durch Unterbrechung der Dichtung im
unteren und oberen Querbereiches ( je ca. 8 cm) hergestellt
werden.
Lieferanschrift:
Objekt:
Objektnummer:
Bestellung:
Anfrage:
Datum:
Gezeichnet:
gewünschter
Liefertermin
Bemerkung
GUTMANN
113
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

114
SYSTEM
MIRA
classic
GUTMANN
GUTMANN

GUTMANN
SYSTEMBESCHREIBUNG
SYSTEM
MIRA
ist das ideale System zur Herstellung von Holz-
classic
Alu-Fenstern auf Basis von Standard-Holzfenstern mit ausgeprägter
flächenversetzter Optik. Hoher Nutzen, ausgezeichnete
Leistungsmerkmale und vielfältige Anwendungsmöglichkeiten
zeichnen das System aus.
Das vielfältige Profilsortiment lässt keine Gestaltungswünsche
offen: Alle gängigen Fensterkonstruktionen und Öffnungsarten
können in unterschiedlichen Designs und Profilbreiten
ausgeführt werden. Auch Schrägfenster und Rundbögen
sind in allen Formen machbar.
Das Holz-Alusystem basiert auf der Grundkon-
classic
struktion für Standard-Holzfenster "IV 68" mit Holzdicke von
68 mm am Flügel und Rahmen. Für die Herstellung des
Holzrahmens sind daher keine Investitionen in besondere
Fräswerkzeuge erforderlich.
SYSTEM
MIRA
Die Glasaufnahme erfolgt komplett im Holzfalz. Die Isolierglaskante
ist somit ausgezeichnet gegen Wärmeverluste gedämmt.
Der Glasaustausch wird von innen durch Lösen der
Glasleiste ausgeführt.
Zur Abdichtung der Profile zum Glas wird Silikon eingesetzt.
Die Aluschale ist Wetterschutz und farblich frei gestaltbares
Architekturelement. Der Holzrahmen sorgt für Stabilität, hervorragende
Wärmedämmung und verleiht dem Haus einen
angenehm wohnlichen Charakter.
Alle Beschläge, die im Holzfensterbau eingesetzt werden,
können verwendet werden.
SYSTEM
MIRA
classic
Die Alurahmen sind großzügig hinterlüftet und werden mit
stabilen Haltern spannungsfrei auf dem Holz befestigt: So
kann das Holz atmen und der Alurahmen kann sich ohne
Behinderung bei Temperaturschwankungen dehnen.
Umlaufende Dichtungen am Flügel sorgen für zuverlässige
Abdichtung gegen Wind und Lärm. Die Falzentwässerung
erfolgt unsichtbar und ohne störende Entwässerungskappen
durch den Einsatz von bewährten Regenschutzschienen.
Die Profile sind mit 5 oder 2 mm Radien an der Sichtkante
verfügbar. Setzholz- und Kämpferprofile gibt es in zwei
Bauhöhen, die saubere Profilstöße auch bei komplizierten
Fensterteilungen ermöglichen.
Die Rahmenverbindungen sind wahlweise geschweißt oder
mit stabilen, gestanzten Eckverbindungen machbar: Elementgrößen
sind bis 3,5 x 2,5 m möglich.
SYSTEM
MIRA
erreicht beste Dämmwerte von 1,5 W/m2K ge-
classic
mittelt am Rahmen 1,23 x 1,48 m. Die Dichtigkeitswerte entsprechen
den guten Werten der eingesetzten Holzfenster-
Bauart.
GUTMANN
115
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

PROFILÜBERSICHT
116
Flügelprofile
35 mm Überschlag
SYSTEM
MIRA
classic
Flügelprofil
FL 35.14 IV
Flügelprofil
FL 42.14 IV
Flügelprofil
FL 47.14 IV
Flügelprofil
FL 83.14 IV
SYSTEM
33 mm Überschlag
MIRA
classic
Flügelprofil
FL 83.33
Flügelprofil
FL 47.33
Flügelprofil
FL 42.33
Flügelprofil
FL 34.33
GUTMANN
GUTMANN

GUTMANN
MIRA-CLASSIC-DETAILS
Drehkippfenster
Holz-Blendrahmen-Lichte
Alu-Blendrahmen-Lichte
Alu-Flügel-Lichte
Holz-Flügel-Lichte
SYSTEM
MIRA
classic
Vor Montage der gestanzten Flügelrahmen,
Gehrungen mit Dichtstoff abdichten!
Schraube max.
25 mm lang
SYSTEM
MIRA
classic
GUTMANN
117
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-CLASSIC-DETAILS
118
Drehkippfenster
SYSTEM
MIRA
classic
Holz-Blendrahmen-Lichte
Alu-Blendrahmen-Lichte
Alu-Flügel-Lichte
Holz-Flügel-Lichte
Schraube max.
25 mm lang
GUTMANN
GUTMANN

GUTMANN
MIRA-CLASSIC-DETAILS
Zweiflügeliges Fenster mit Kämpfer
seitlich versiegeln
Beschneiden und
seitlich ausklinken!
Achtung: Mit Fugendichtband
abdichten und versiegeln!
SYSTEM
MIRA
classic
GUTMANN
119
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-CLASSIC-DETAILS
120
Zweiflügeliges Fenster mit Setzholz
SYSTEM
MIRA
classic
GUTMANN
GUTMANN

GUTMANN
MIRA-CLASSIC-DETAILS
Zweiflügeliges Fenster ohne Setzholz
Aluminium-Blendrahmenlichte, minus 14 mm,
istgleich Zuschnitt für Profil SH 82.10 mit Endkappen
SH 82.10 / Endkappe EK 82.10
SYSTEM
MIRA
classic
GUTMANN
121
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-CLASSIC-DETAILS
122
Festverglasung
SYSTEM
MIRA
classic
GUTMANN
GUTMANN

GUTMANN
MIRA-CLASSIC-DETAILS
Kombiniertes Element
SYSTEM
MIRA
classic
GUTMANN
123
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-CLASSIC-DETAILS
124
Drehtür – unteres Querstück
Anschluss seitlich -
Festverglasung
mit Silicon abdichten
Stockabdeckung DL
Dichtung
D160
Achtung!!
In diesem Bereich fachgerecht mit Silicon
abdichten
SYSTEM
MIRA
classic
GUTMANN
GUTMANN

GUTMANN
MIRA-CLASSIC-DETAILS
Drehtür – seitlich und oben
Dornmaß
SYSTEM
MIRA
classic
GUTMANN
125
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-CLASSIC-DETAILS
126
Drehtür nach außen
Maßstab 1.2
SYSTEM
MIRA
classic
GUTMANN
GUTMANN

GUTMANN
MIRA-CLASSIC-DETAILS
SYSTEM
MIRA
classic
Drehtür nach außen Zweiflügelige Drehtür nach außen
ohne Setzholz
Türband nicht im
Lieferprogramm
Bezugsquelle z.B.
Dr. Hahn
LM-Band 8633/S
Z-Nr. 28000100
Befestigungsplatten für Türband
HGW-Bestell Nr.: Flügel 792415
HGW-Bestell Nr.: Blendrahmen 792416
Maßstab 1:2
GUTMANN
127
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-CLASSIC-DETAILS
128
Hebeschiebetür
Bitte beachten:
Die Fertigungsunterlagen
für den Beschlag sind
vom jeweiligen Beschlagshersteller
anzufordern.
Maßstab 1:2
Dichtungsbrücke
vom Beschlagshersteller
SYSTEM
MIRA
classic
GUTMANN
GUTMANN

GUTMANN
MIRA-CLASSIC-DETAILS
Hebeschiebetür
Bitte beachten:
Die Fertigungsunterlagen
für den Beschlag sind
vom jeweiligen
Beschlagshersteller
anzufordern.
SYSTEM
MIRA
classic
GUTMANN
129
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-CLASSIC-DETAILS
130
Schiebe-Falttür
Bitte beachten:
Die Fertigungsunterlagen
für den Beschlag sind
vom jeweiligen
Beschlagshersteller
anzufordern.
Maßstab 1:2
Kantteil
mit Silikon
abdichten
SYSTEM
MIRA
classic
GUTMANN
GUTMANN

GUTMANN
MIRA-CLASSIC-DETAILS
Schiebe-Falttür
Handelsübliche
Schlauchdichtung
Maßstab 1:2
SYSTEM
Bitte beachten:
Die Fertigungsunterlagen
für den Beschlag sind
vom jeweiligen
Beschlagshersteller
anzufordern.
MIRA
Handelsübliche
Schlauchdichtung
classic
GUTMANN
131
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

MIRA-CLASSIC-DETAILS
132
Regenschutzschienen
System 1.6
Neckar 22 F
Edelstahlschraube
4.2 x 13
BR 86.14 WA
Maßstab 1:1,5
System 1.6
Sieg 22/21
Montagehinweise für Anschlagprofil AP
Profil AP ablängen (ca. 6 mm kürzer).
Halter DK 4 mit Edelstahlschraube 4.2x13 befestigen.
AP-Profil mit Halter auf Blendrahmen schrauben.
Profilenden sowie die gesamte Profillänge absiegeln.
Regenschutzschiene setzen.
System 1.21
Kocher LÖ 30
Edelstahlschraube
4.2 x 13
BR 106.14 IV WA
versiegeln Adapterprofil
AP 40.70
Maßstab 1:1,5
Spree 27 OF
Maßstab 1:1,5 Maßstab 1:1,5
SYSTEM
MIRA
classic
GUTMANN
GUTMANN

GUTMANN
NOTIZEN
SYSTEM
MIRA
classic
GUTMANN
133
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

134
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
SYSTEMBESCHREIBUNG
Das Holz-Alu-System ist das flächenbündige
System für klare architektonische Akzente in
moderner Optik. Gestaltung und vielseitige Lösungen
für anspruchsvolle Architektur auf hohem technischen
Niveau sind die besonderen Stärken des Systems.
Das vielfältige Profilsortiment lässt keine Gestaltungswünsche
offen: Alle gängigen Fensterkonstruktionen und Öffnungsarten
können in unterschiedlichen Profilbreiten ausgeführt
werden. Auch Schrägfenster und Rundbögen sind in
allen Formen machbar.
Das Holz-Alusystem basiert auf der klassischen
Grundkonstruktion für Holz-Alu-Systeme. Konstruktionen
mit gleichen Holzdicken am Flügel und Rahmen sind
mit angepassten Profilen machbar. Zusammen mit der eleganten,
angefrästen Glasleiste am Flügel ist diese Bauart eine
wirtschaftliche und leistungsstarke Lösung im Holz-Alu-
Fensterbau.
SYSTEM
SYSTEM
BRAGA
BRAGA
Die Glasaufnahme erfolgt geschützt im Holzfalz. Die Isolierglaskante
ist somit gut gegen Wärmeverluste gedämmt. Das
Glas wird am Flügel von außen eingesetzt und mit der
Aluschale überdeckt und abgedichtet.
Die Abdichtung zum Glas kann nach Wunsch mit grauen
oder schwarzen Verglasungsdichtungen, sowie mit Silikon
ausgeführt werden.
Die Aluschale ist Wetterschutz und farblich frei gestaltbares
Architekturelement. Der Holzrahmen sorgt für Stabilität, hervorragende
Wärmedämmung und verleiht dem Haus einen
angenehm wohnlichen Charakter.
Alle Beschläge, die im Holzfensterbau eingesetzt werden,
können verwendet werden.
SYSTEM
BRAGA
Die Alurahmen sind großzügig hinterlüftet und werden mit
stabilen Haltern spannungsfrei auf dem Holz befestigt: So
kann das Holz atmen und der Alurahmen kann sich ohne
Behinderung bei Temperaturschwankungen dehnen.
Umlaufende Dichtungen am Flügel und Stockrahmen sorgen
für zuverlässige Abdichtung auch gegen Lärm. Bei Erfordernis
kann auch zwischen Alu-Rahmen und Flügel mit Systemdichtungen
abgedichtet werden.
Die Falzentwässerung erfolgt in der Regel unsichtbar und
ohne störende Entwässerungskappen.
Die Profile setzen mit kleinen Radien von 0,5 mm an der
Sichtkante klare Linien. Setzholz- und Kämpferprofile in verschiedenen
Breiten ermöglichen auch komplizierte Fensterteilungen.
Die Rahmenverbindungen sind wahlweise geschweißt oder
mit stabilen, gestanzten Eckverbindungen machbar: Elementgrößen
sind bis 3,5 x 2,5 m möglich.
erreicht beste Dämmwerte von 1,5 W/m_K am
Rahmen und ist damit bestens für den Einsatz im Niedrigenergiehaus
geeignet.
SYSTEM
besitzt den Nachweis der Beanspruchungsgruppe
C, DIN 18055, bzw. Luftdichtheit 4 nach DIN EN
12207 und Schlagregendichtheit 9a nach DIN EN 12208.
SYSTEM
BRAGA
BRAGA
GUTMANN
135
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

VERARBEITUNGS-
HINWEISE
136
Herstellung von mechanisch verbundenen Rahmen
Profilzuschnitt
Es wird empfohlen, die Profile mit hartmetallbestückten Sägeblättern
unter Einsatz von Kühlschmierstoff auf Gehrungskreissägen
mit mechanischem Vorschub und einer Spannvorrichtung
zu schneiden.
Gehrungseckverbindung als gesteckte Ecke
Es steht für die Profil-Bauhöhe 14,5 der entsprechende Eckwinkel
zur Verfügung.
Zunächst werden die Profile zugeschnitten und mit Fettlöser
entfettet. Es ist ein Fettlöser zu verwenden, der die lackierte
Sichtfläche nicht angreift.
Die Aufnahmenut wird mit Klebstoff bestrichen.
Nun werden die Eck- und Aussteifungswinkel in die Aufnahmenut
eingeschoben, die Ecke zusammengesteckt, ausgerichtet
und mit einer Hydraulikstanze verstanzt. Eventuell an
der Sichtseite austretende Klebstoffreste werden mit einem
spülmittelgetränkten, feuchten Tuch entfernt.
Die fertigen Rahmen werden auf der Sichtseite eben gelagert
bis der Kleber ausgehärtet ist.
Gehrungsecke als Schraubeckverbindung
Alternativ besteht die Möglichkeit bei Kleinaufträgen 90°
Gehrungen mit Eckwinkel EW 3000 S und einem
Torx-Schraubenzieher Größe T30 herzustellen. Nach dem
Profilzuschnitt und Entfettung wird Kleber in die Aufnahmenut
gestrichen. Danach wird der Eckwinkel EW 3000 S in die
Aufnahmenut eingeschoben und die Ecken ausgerichtet.
Dann werden die Schrauben mit einem Torx-Schraubenzie-
Blendrahmenprofile/Aussteifungswinkel
VB 56.14
VB 68.14
VB 88.14
VWG 88
Flügelprofile/Aussteifungswinkel
VF 41.14
VF 60.14
VF 100.14
VFM 41
AW 1000
ASW-FL
SYSTEM
BRAGA
her einmal nach links und einmal rechts in Richtung
Gehrung gleichmäßig angezogen, bis die Verzahnung der
Schraube spürbar rastet.
Dieser Verarbeitungshinweis ist auch für Eckwinkel EW
3000-12 S gültig.
Gehrungsecke bei Schrägelementen als Keilverbindung
Bei Ecken für Schrägelemente wird der verstellbare Eckwinkel
EW 3000 VN verwendet. Nach dem Profilzuschnitt und
Entfettung wird Kleber in die Aufnahmenut gestrichen.
Danach wird der verstellbare Eckwinkel zusammen mit dem
Keil in die Aufnahmenut eingeschoben und die Ecken ausgerichtet.
Danach wird der Keil mit einer Rohrzange mäßig
angezogen. Es ist darauf zu achten, dass auf der Profilaußenseite
keine Abzeichnung der Verbindung sichtbar wird.
EW 3000-4N
GUTMANN
Gehrungsecke als gestanzte und verschraubte Eckverbindung
bei Flügelprofilen
Bei Flügelprofilen im System BRAGA werden die Gehrungen
mit Eckwinkel EW 3000-4 N verstanzt.
Alternativ besteht die Möglichkeit bei Kleinaufträgen 90°
Gehrungen mit Eckwinkel EW 3000-4 S und einem
Torx-Schraubenzieher Größe T30 herzustellen. Nach dem
Profilzuschnitt und Entfettung wird Kleber in die Aufnahmenut
der Flügelprofile gestrichen. Danach wird der Eckwinkel
EW 3000-4 S in die Aufnahmenut eingeschoben und die
Ecken ausgerichtet. Dann werden die Schrauben mit einem
Torx-Schraubenzieher einmal nach links und einmal rechts in
Richtung Gehrung gleichmäßig angezogen, bis die Verzahnung
der Schraube spürbar rastet.
Mit Montage-
EW 3000 N
klebstoff
ausspritzen G UTMANN

GUTMANN
VERARBEITUNGS-
HINWEISE
Mit Silikon versiegeln
T-Stoßverbindung
Die Pfosten, Kämpfer und Sprossenprofile können nachträglich
in den bereits eckverbundenen Rahmen eingesetzt
werden. Hierzu werden die Profile gerade geschnitten und
entfettet.
Dann werden die Sprossenhalter in den Rahmen einseitig
eingehängt und auf der Seite des Einsatzprofils durch
Einschieben des Klemmkeils in der Aufnahmenut mit einer
SYSTEM
BRAGA
FS-1000
Zange verklemmt. Diese Verbindung wird mit Klebstoff
gesichert. Bei mehrteiligen Elementen mit untenliegender
Festverglasung oder Paneelbrüstung sollte der T-Stoß
rückseitig dauerelastisch abgedichtet werden, bevor der
Alurahmen montiert wird. Außerdem ist eine sorgfältige
Abdichtung des aufrechten Profils auf Höhe der Blendrahmendichtung
mit Füllstück und Verfugung herzustellen.
GUTMANN
137
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

VERARBEITUNGS-
HINWEISE
138
Trockenverglasung
mit 4 mm Halterhöhe am Flügel
15 mm Flügelversatz und 15 mm Flügelüberschlag
Glasstärke + a =
Glasfalz
Glasstärke
Glasfalz
Glasstärke
Glasfalz
Berechnungsbeispiel bei Dichtung HA 3065/3:
Glasstärke 24 mm + 3 = 27 mm
Glasfalz = 27 mm
SYSTEM
Dichtung a x)
BRAGA
HA 3065/2 = 2 mm
HA 3065/3 = 3 mm
HA 3065/4 = 4 mm
HA 3065/5 = 5 mm
HA 3065/6 = 6 mm
x) = Maße für komprimierte Dichtungen
GUTMANN
GUTMANN

GUTMANN
VERARBEITUNGS-
HINWEISE
Trockenverglasung
Festverglasung
Glasstärke
Glasstärke
Berechnungsbeispiel bei Dichtung HA 3064/3:
Glasstärke 24 mm + 3 = 27 mm
Aluwinkel
W 27-13-2
ca. alle 600 mm
Glasstärke + 3 mm =
SYSTEM
Glasfalz
T = Glasstärke + B - 8,5 mm
Glasfalz = 27 mm
BRAGA
Berechnungsbeispiel bei Dichtung HA 3063:
Glasstärke 24 mm + 4 - 8,5 mm = 19,5 mm
T = 19,5 mm
x) = Maße für komprimierte Dichtungen
x) = Maße für komprimierte Dichtungen
GUTMANN
139
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

PROFILÜBERSICHT
140
Blendrahmenprofile
für Einspannelemente
Flügelprofile
6 mm Überschlag
Blendrahmenprofil
VB 56.14
Blendrahmenprofil
VB 68.14
Blendrahmenprofil
VB 88.14
Blendrahmenprofil
VWG 88
Einbau Seite 166
Flügelprofil
VF 41.6
Flügelprofil
VF 60.6
Profile mit Wasserablauf bei Bestellung bitte angeben (z.B. VB 68.14 WA)
Wasserablauf ø 8 mm - Abstand 150 mm
Lieferung erfolgt nur in Herstellungslängen (HL) 6 m oder als fertige Rahmen
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
PROFILÜBERSICHT
Flügelprofile
14 mm Überschlag
Stulpprofile
Flügelprofil
VF 41.14
Flügelprofil
VF 60.14
Flügelprofil
VF 100.14
Einbau Seite 157
SYSTEM
MIRA
Flügelprofil
VFM 41
Einbau Seite 167
Endkappe Schlagleiste
EK-SL-1000
VE 50 Paar / lose
Farben: schwarz und weiß
Einbu Seite 150
VST 58
SYSTEM
BRAGA
Hinweis:
Eckverbindung nicht
stanzbar, Eckwinkel EW 3000 S
verwenden!
Endkappe Schlagleiste
EK-SL-1000-50
VE 50 Paar / lose
Farben: schwarz und weiß
Einbau Seite 150
VST 50
GUTMANN
141
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

PROFILÜBERSICHT
142
Setzholzprofile
Setzholzprofil
VS 104.14
Setzholzprofil
VS 114.14
Einbau Seite 149
Setzholzprofil
VS 124.14
Einbau Seite 149
Kämpferprofile
Kämpferprofil
VK 114.14
Kämpferprofil
VK 124.14
Einbau Seite 146
Setzholzprofil
VS 154.14
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
ZUBEHÖR
Endkappe
EK-SL-1000
VE 50 Paar / lose
Material: EPDM
Farbe: weiß und schwarz
Einbau Seite 150
Endkappe
EK-SL-1000-50
VE 50 Paar / lose
Material: EPDM
Farbe: weiß und schwarz
Einbau Seite 150
Füllstück
FS-1000
VE 50 Paar
Material: PA-6
Farbe: transparent
Einbau Seite 137
Aussteifungswinkel
ASW-FL
VE 100 St.
Material: Kunststoff
Farbe: transparent
Aussteifungswinkel
AW 1000
VE 100 St.
Material: Kunststoff
Farbe: transparent
Verklotzungsbrücken
Verklotzungsbrücke
VK 27.5
VE 10 St.
Material: Kunststoff
100 mm Stücke
Einbau Seite 139
SYSTEM
links rechts
links
links
Für Flügelprofile:
VF 41.14
VF 60.14
VF 100.14
VFM 41
Für Blendrahmenprofile:
VB 56.14
VB 68.14
VB 88.14
VWG 88
Verklotzungsbrücke
VK 21.5
VE 10 St.
Material: Kunststoff
100 mm Stücke
Aussteifungswinkel
W 27-13-2
VE 50 St.
Aussteifungswinkel
W 30.15
VE 50 St.
BRAGA
rechts
rechts
für T-Stoß am Blendrahmen
60 mm Stücke
Einbau Seite 153
60 mm Stücke
Einbau Seite 156
Verklotzungsbrücke
VK 26.20
VE 10 St.
Material: Aluminium
120 mm Stücke
Einbau Seite 167
GUTMANN
143
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
144
Drehkippfenster
mit 14,5 mm Aluminium-Flügelüberschlag
(Aluminiumprofil VF 41.14)
Holz-Blendrahmen-Lichte
Alu-Blendrahmen-Lichte
Alu-Flügel-Lichte
Holz-Flügel-Lichte
Dichtung HA 3062 nur
am Blendrahmen unten
montieren (nicht zwingend
erforderlich)
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
BRAGA-DETAILS
Drehkippfenster
mit 6 mm Aluminium-Flügelüberschlag
(Aluminiumprofil VF 41.6)
Holz-Blendrahmen-Lichte
Alu-Blendrahmen-Lichte
Alu-Flügel-Lichte
Holz-Flügel-Lichte
Dichtung HA 3062 nur
am Blendrahmen unten
montieren (nicht zwingend
erforderlich)
SYSTEM
BRAGA
GUTMANN
145
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
146
Zweiflügeliges Fenster mit Kämpfer
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
BRAGA-DETAILS
Zweiteiliges Fenster mit Kämpfer
1 Teil festverglast
SYSTEM
BRAGA
GUTMANN
147
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
148
Zweiflügeliges Fenster mit Setzholz
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
BRAGA-DETAILS
Zweiteiliges Fenster mit Setzholz
1 Teil festverglast
SYSTEM
BRAGA
GUTMANN
149
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
150
Zweiflügeliges Fenster mit Stulp
handelsübliche
Stulpflügel-Dichtung
SYSTEM
Senkblechschraube
3,9x13
BRAGA
Stulpendkappe
EK-SL-1000
GUTMANN
mit Schraube
3x20 gegen
abrutschen
sichern
GUTMANN

GUTMANN
BRAGA-DETAILS
Stoßverbindung
Blech am oberen
Ende umkanten
SYSTEM
BRAGA
GUTMANN
151
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
152
Stoßverbindung
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
BRAGA-DETAILS
Festverglasung
SYSTEM
Alternativbefestigung
mit Schraube
Zusätzlicher Alu-Winkel
W 27-13-2
60 mm Stücke alle 600 mm
BRAGA
Zusätzlicher Alu-Winkel
W 27-13-2
60 mm Stücke alle 600 mm
GUTMANN
153
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
154
Drehkipptür
Achtung!
Bodenschwelle seitlich
fachgerecht mit Silikon
abdichten
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
BRAGA-DETAILS
Drehkipptür
SYSTEM
BRAGA
GUTMANN
155
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
156
Haustür
Vor Montage
aussiegeln!
SYSTEM
Aussteifungswinkel
W 30.15 ca. alle 600 mm
BRAGA
GUTMANN
GUTMANN

GUTMANN
BRAGA-DETAILS
Haustür
SYSTEM
BRAGA
Dornmaß
optional, handelsübliche
Schlauchdichtung möglich
GUTMANN
157
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
158
Drehtür nach außen
Maßstab 1 : 1,5
Kantteil
26 x 12 x 2
annieten
Zusätzlicher Alu-Winkel
W 27-13-2
60 mm Stücke alle 600 mm
Zusätzlicher Alu-Winkel
W 27-13-2
60 mm Stücke alle 600 mm
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
BRAGA-DETAILS
Drehtür nach außen
Türband nicht im Lieferprogramm
Bezugsquelle z.B. Dr. Hahn
LM-Band A875_0552
Kantteil
26 x 12 x 2
annieten
Befestigungsplatte
Kantteil
26 x 12 x 2
annieten
SYSTEM
BRAGA
Zweiflügelige Drehtür
nach außen ohne Setzholz
Befestigungsplatten für Türband
HGW-Bestell Nr.: Flügel 79 2415
HGW-Bestell Nr.: Blendrahmen 79 2416
Kantteil
26 x 12 x 2
annieten
Maßstab 1 : 2
GUTMANN
159
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
160
Steinbankanschluss
wahlweise
mit Dichtstoff
abdichten
Dichtband
SYSTEM
BRAGA
Blendrahmen
AD 27.14 ST
Profil AD 27.14 ST links
und rechts 3 mm kürzen
Blendrahmen Außenmaß
GUTMANN
GUTMANN

GUTMANN
BRAGA-DETAILS
Steinbankanschluss
SYSTEM
BRAGA
GUTMANN
161
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
162
Bauanschluss mit Fensterbank GS 40
und verstellbarem Halter RV 4/40
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
BRAGA-DETAILS
Drehkippfenster
Einlauftricher ET 4000 N
SYSTEM
Einbaubeispiel
BRAGA
GUTMANN
163
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
164
Rolladenführungsprofile
Folie
z.B. illbruck
illmod 600
z.B. illbruck
Fenster - Flexfolie innen
SYSTEM
Einbaubeispiel
BRAGA
GUTMANN
GUTMANN

GUTMANN
BRAGA-DETAILS
Putzanschluss
z.B. illbruck
illmod 600
z.B. illbruck
Fenster - Flexfolie innen
SYSTEM
BRAGA
GUTMANN
165
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
166
Fensteranschluss
Wintergartenanschluss
Aluminium Entwässerungskappe
Bitte Oberfläche bei Bestellung mit angeben!
SYSTEM
LARA
Eckwinkel W30
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
BRAGA-DETAILS
Drehkippfenster
Flügelversatz 15 mm
Holzquerschnitt
MIRA
mit BRAGA
Systemprofilen
SYSTEM
SYSTEM
Hinweis:
Maße beziehen sich auf fertig
montierte Flügel und endbehandelte
Oberflächen!
SYSTEM
BRAGA
GUTMANN
167
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
168
Drehkippfenster
Holz Vertikalschnitt
Holz-Alu- BRAGA
ohne Flügeldichtung
SYSTEM
Hinweis:
Maße beziehen sich auf fertig
montierte Flügel und endbehandelte
Oberflächen!
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
BRAGA-DETAILS
Drehkippfenster
Holz-Blendrahmen-Lichte
Alu-Blendrahmen-Lichte
Alu-Flügel-Lichte
Dichtung HA 3062 nur
am Blendrahmen unten
montieren (nicht zwingend
erforderlich)
Holz-Flügel-Lichte
SYSTEM
BRAGA
GUTMANN
169
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
170
Verbundflügelkonstruktion
Vorsatzflügel
BRAGA
FL-V 47.34
Glasleiste VF
Aluminium blank
VE 6 m
Verglasungsdichtung
VF
Ecken vulkanisiert
Rahmenware
Angabe von Bezugsmaße B x H
siehe separates Bestellblatt
Eckwinkel VF
Aluminium blank
VE 8 St.
Spannstift VF
5 x 10 mm
für Eckwinkel VF
VE 100 St.
(2 Stück pro Ecke)
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
BRAGA-DETAILS
Verbundflügelkonstruktion
Flügelversatz 16 mm
verkleinert
HA 3073
HA 3073
SYSTEM
BRAGA
GUTMANN
171
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-DETAILS
172
Verbundflügelkonstruktion
Eckwinkel VF
Spannstift VF
handelsüblicher
Verbundfensterbeschlag
(z.B. MACO 10091, 10092)
ø 5 mm
Glasfalz-Belüftung
HA 3073
Rahmenprofil FL-V 47.34 nur
geschweißter Eckverbindung lieferbar.
Mechanische Eckverbindung wird nur
vom Verarbeiter hergestellt.
HA 3073
SYSTEM
handelsübliche
Überschlagsdichtung
ø 5 für Spannstift VF
BRAGA
HA 3060 für 6 mm Glasdicke
HA 3060/5 für 5 mm Glasdicke
Glasstärke
Dichtung
vulkanisierter Dichtungsrahmen
Glasleiste VF
Bestellmaß Dichtungsrahmen
Alu-Flügel-Lichte (AFL)
ø 5 für Spannstift VF
Glasfalzbelüftung
ESG-Glas
ESG-Glas
GUTMANN
GUTMANN

GUTMANN
BRAGA-DETAILS
Verarbeitungshinweise
Eckverbindung der Flügelprofile
Der Verbundfensterflügel kann wahlweise als eckverschweißte
Konstruktion ab Werk oder als Stangenware mit
Eckwinkeln und Spannstiften für die Eigenherstellung von
Rahmen bezogen werden.
Bei der mechanischen Verbindung wird das Profil auf Gehrung
geschnitten und auf Höhe der Klemmrillen des Eckverbindungswinkels
mit Ø 5 vorgebohrt. Anschließend wird der
Eckwinkel und die Profilkammer mit Kleber bestrichen und
die Profile zusammengefügt. Zur Sicherung und Verspannung
der Gehrung werden Spannstifte durch die Bohrungen
in die Klemmrillen geschlagen.
Anschlagen des Aluminiumrahmens am Holzflügel
Der Flügelrahmen wird mit handelsüblichen Verbundfensterbändern
und -kupplungen am Holzflügel
angeschlagen.
Vor Flügelmontage sind unten quer 2 Entlüftungsbohrungen
für den Glasfalz vorzusehen.
Bestellformular für Dichtungsrahmen
HERMANN GUTMANN WERKE AG
Nürnberger Straße 57 - 81
91781 Weißenburg
Telefon: 0 91 41/9 92-2 07
Telefax: 0 91 41/9 92-6 46
Skizze:
AFL = Aluflügel-Lichte
AFL
Dichtung
14.5
AFL + 2 x 15 mm
Bestell-Maß für Dichtung = Aluflügellichte + 30 mm
Pos. Stück Bestellgröße B x H (mm)
SYSTEM
BRAGA
GUTMANN
Verglasung des Flügels
Die äußere Verglasungsdichtung wird in die Nut des Flügel-
Profils eingerollt, wie in den Verarbeitungsvorschriften des
Systems Mira (s. o.) beschrieben. Nun wird die Glasscheibe
eingelegt und fachgerecht verklotzt. Die innerer Glasleiste
wird in die Aufnahmenut des Profils geschoben und durch
Einstopfen der inneren Dichtung gesichert. Die innere Dichtung
kann wahlweise als vulkanisierter Rahmen oder als
Rollenware eingebaut werden.
Abdichtung zwischen Holz- und Aluminium-Flügelrahmen
Zur Abdichtung der Flügelrahmen werden handelsübliche
Flügelüberschlag-Dichtungen (für Holzfenster) eingesetzt.
Hierbei ist darauf zu achten, dass ausreichende Öffnungen
zur Hinterlüftung des Scheibenzwischenraumes ausgeführt
werden. Dies kann durch Unterbrechung der Dichtung im
unteren und oberen Querbereich ( je ca. 8 cm) hergestellt
werden.
Lieferanschrift:
Objekt:
Objektnummer:
Bestellung:
Anfrage:
Datum:
Gezeichnet:
gewünschter
Liefertermin
Bemerkung
173
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

NOTIZEN
174
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
SYSTEM
BRAGA
( integral
GUTMANN
175
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

SYSTEMBESCHREIBUNG
SYSTEM
176
BRAGA
verwirklicht filigrane Profil-Ansichten und die
(integral
verdeckte Flügelkonstruktion mit vielseitigen Lösungen für
den anspruchsvollen Objektbau.
Klares Design und zuverlässige Funktion
werden perfekt verbunden.
Wesentliches Gestaltungsmerkmal des
(integral
ist der verdeckte Flügel mit schmaler Rahmen-Außenansicht.
Festverglasungen und Flügel sind von außen architektonisch
nicht unterscheidbar. Die Konstruktion verwirklicht
den größtmöglichen Lichteinfall.
Das Profilsortiment lässt kaum Gestaltungswünsche offen:
Das System ist ideal als Einsatzfenster in Pfosten-Riegel-
Fassaden integrierbar. Fenster, Türen und Festverglasungen
sind genauso als Einzelfenster und Fensterbänder im Mauerwerk
einsetzbar.
SYSTEM
BRAGA
Das Holz-Alusystem basiert auf der klassi-
(integral
schen Grundkonstruktion für Holz-Alu-Systeme mit gleichen
Holzdicken am Flügel und Rahmen. Zusammen mit der eleganten,
angefrästen Glasleiste am Flügel ist diese Variante
der modularen Bauweise der Gutmann-Systeme eine wirtschaftliche
und leistungsstarke Lösung im Holz-Alu-Fensterbau.
Die Glasaufnahme erfolgt im Holzfalz. Die Isolierglaskante ist
somit gut gegen Wärmeverluste gedämmt. Das Glas wird
am Flügel von aussen eingesetzt und mit einer stabilen
Glasleiste und einem vulkanisierten Dichtungsrahmen überdeckt
und abgedichtet.
Die innere Abdichtung zum Glas kann nach Wunsch mit
grauen oder schwarzen Verglasungsdichtungen, sowie mit
Silikon ausgeführt werden.
Alle Beschläge, die im Holzfensterbau eingesetzt werden,
können verwendet werden.
Die Alurahmen sind großzügig hinterlüftet und werden mit
stabilen Haltern spannungsfrei auf dem Holz befestigt: So
kann das Holz atmen und der Alurahmen kann sich ohne
Behinderung bei Temperaturschwankungen dehnen.
SYSTEM
BRAGA
SYSTEM
BRAGA
( integral
Die Aluschale ist Wetterschutz und farblich frei gestaltbares
Architekturelement. Der Holzrahmen sorgt für Stabilität, hervorragende
Wärmedämmung und verleiht dem Haus einen
angenehm wohnlichen Charakter.
Umlaufende Dichtungen am Flügel und Stockrahmen sorgen
für zuverlässige Abdichtung auch gegen Lärm. Die Flügelprofile
sind vor den Falzdichtungen angeordnet, damit keine
Wärmebrücken in den Falzraum ragen.
Die Falzentwässerung erfolgt in der Regel unsichtbar und
ohne störende Entwässerungskappen.
Die Profile setzen mit kleinen Radien von 0,5 mm an der
Sichtkante klare Linien. Setzholz- und Kämpferprofile in verschiedenen
Breiten ermöglichen auch komplizierte Fensterteilungen.
Die Rahmenverbindungen sind wahlweise geschweißt oder
mit stabilen, gestanzten Eckverbindungen machbar: Elementgrößen
sind bis 3,5 x 2,5 m möglich.
SYSTEM
erreicht gute Dämmwerte in seiner Bauart von
1,8 W/m2 (integral
K am Rahmen.
SYSTEM
BRAGA
BRAGA
(integral besitzt den Nachweis der Beanspruchungsgruppe
C, DIN 18055, bzw. Luftdichtheit 4 nach DIN EN
12207 und Schlagregendichtheit 9a nach DIN EN 12208.
GUTMANN
GUTMANN

GUTMANN
PROFILÜBERSICHT
Blendrahmenprofile
SYSTEM
BRAGA
( integral
Blendrahmenprofil
VB 72.14 IG
Blenrahmenprofil
für Einspannelement
VWG 72 IG
Setzholz-Kämpferprofil
VS 114 IG
Setzholz-Kämpferprofil
VS 134 IG
Trägerprofil
P 8099
GUTMANN
Oberfläche nur eloxiert
Profile mit Wasserablauf bei Bestellung bitte angeben (VB 68.14 WA)
Wasserablauf ø 8 mm - Abstand 150 mm; Lieferung erfolgt nur in Herstellungslängen (HL) 6 m oder als fertige Rahmen.
177
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

ZUBEHÖR
178
Glasleiste VF
Aluminium blank
VE 6 m
Verglasungsdichtung VF
Ecken vulkanisiert
Rahmenware
Angabe von Bezugsmaß B x H
siehe separates Bestellblatt
Befestigungsschraube
Holzschraube 4 x 45
VE 200 St.
Spaltmaß
DIN 7996 Torx T20 incl. Torx-Bit
Befestigungsschraube für Trägerprofil P 8099
SYSTEM
BRAGA
( integral
GUTMANN
GUTMANN

GUTMANN
BRAGA-INTEGRAL-
DETAILS
Verarbeitungshinweis
SYSTEM
BRAGA
( integral
Das Trägerprofil wird auf Gehrung gesägt und in den Glasfalz eingelegt.
Mit einem Bohrer ø 4 mm werden die Schraubenpositionen im Flügelholz vorgebohrt.
Nun wird das Trägerprofil mit Halbrund-Kreuzschlitzschrauben 4 x 45 x A2 befestigt.
Im unteren Querstück des Trägerprofils werden zwei Bohrungen ø 5 mm für die Glasfalzbelüftung gebohrt.
Die innere Verglasungsdichtung wird in die Nut der angefrästen Glasleiste am Flügel eingerollt.
Nach dem Einlegen und Verklotzen der Isolierglasscheibe wird nun die Glasleiste zugeschnitten und in das
Trägeprofil eingelegt.
Danach erfolgt die Montage des vulkanisierten Dichtungsrahmen, der zwischen Isolierglasscheibe und Glasleiste
eingerollt wird.
Bestellformular für Dichtungsrahmen
HERMANN GUTMANN WERKE AG
Nürnberger Straße 57 - 81
91781 Weißenburg
Telefon: (09141) 992-207
Telefax: (09141) 992-392
Dichtungsrahmen
TPL = Bestellgröße B x H
für Dichtungsrahmen
(Trägerprofil-Lichte = TPL
Lieferanschrift:
Objekt:
Objektnummer:
Datum:
Bestellung:
Anfrage:
Gezeichnet:
Pos. Stück Bestellgröße B x H (mm) gewünschter Bemerkung
Liefertermin
GUTMANN
179
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-INTEGRAL-
DETAILS
180
Drehkippfenster
Flügelversatz 15 mm
Holz-Blendrahmen-Lichte = HBL
Alu-Blendrahmen-Lichte = ABL
Dichtungsrahmen
Länge Glasleiste = HFL - 18 mm
Glasleisten-Lichte = GLL
Alu-Blendrahmen-Lichte = HBL - 2 x 40 mm
Trägerprofil-Lichte = HFL - 2 x 1,5 mm
Trägerprofil-Lichte = TPL
Glasstärke
TPL = Bestellgröße BxH
für Dichtungsrahmen
SYSTEM
BRAGA
( integral
Holz-Flügel-Lichte = HFL
GUTMANN
GUTMANN

GUTMANN
BRAGA-INTEGRAL-
DETAILS
Drehkippfenster
Flügelversatz 15 mm
Holz Vertikalschnitt
Hinweis:
Maße beziehen sich auf fertig
montierte Flügel und
endbehandelte Oberflächen!
Verglasungsdichtung
Angabe von Bezugsmaßen BxH
siehe separates Bestellblatt
Glasleiste
Überschlagsdichtung
HA 3062
Glasfalzbelüftung
2x Bohrung ø 5 mm
Aluminium
Entwässerungskappe
Bitte Oberfläche bei
Bestellung mit angeben!
Glasstärke
SYSTEM
BRAGA
( integral
GUTMANN
181
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-INTEGRAL-
DETAILS
182
Fensteranschluss
Wintergartenanschluss
Aluminium
Entwässerungskappe
Bitte Oberfläche
bei Bestellung angeben.
SYSTEM
LARA
SYSTEM
BRAGA
( integral
Wasserablauf für Entwässerungskappe
GUTMANN
GUTMANN

GUTMANN
BRAGA-INTEGRAL-
DETAILS
Fensteranschluss
Fassadensystem SF50/F60 Aluminium
Entwässerungskappe
Bitte Oberfläche
bei Bestellung angeben.
YSTEM
SYSTEM
BRAGA
( integral
GUTMANN
183
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-INTEGRAL-
DETAILS
184
Zweiteiliges Fenster mit Kämpfer
1 Teil festverglast
Aluminium
Entwässerungskappe
Bitte Oberfläche
bei Bestellung angeben.
SYSTEM
Hinweis:
Zweiflügeliges Fenster mit Kämpfer
oder Setzholz nicht ausführbar!
BRAGA
( integral
GUTMANN
GUTMANN

GUTMANN
BRAGA-INTEGRAL-
DETAILS
Zweiteiliges Fenster mit Setzholz
1 Teil festverglast
SYSTEM
BRAGA
( integral
GUTMANN
185
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-INTEGRAL-
DETAILS
186
Bauanschluss
z.B.
illbruck
illmod 600
varaibel
SYSTEM
BRAGA
( integral
Fensterbank mit Ausklinkung und
Aufkantung, Ecken verschweißt.
z.B.
illbruck
Fenster - Flexfolie innen
GUTMANN
GUTMANN

GUTMANN
BRAGA-INTEGRAL-
DETAILS
Bauanschluss
z.B.
illbruck
illmod 600
Aluminium-Gleitabschluss MF 400
für System-Fensterbank GS 40 von Gutmann
Es ist darauf zu achten, dass sich in diesem
Bereich, am unteren Blendrahmenprofil keine
Entwässerungsbohrungen befinden!
SYSTEM
BRAGA
( integral
z.B.
illbruck
Fenster - Flexfolie außen
z.B.
illbruck
Fenster - Flexfolie innen
GUTMANN
187
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

188
Das neue WelBondSystem
Die Structural-Glazing-Verklebung verbindet
bisher Glas mit Fassadensystemen.
Durch die WBS-Verbundtechnik gibt es eine
neue Möglichkeit, den Glas-Edelstahlverbund
auf mechanischem Weg in die Fensterkon-
struktion z.B. durch Schweißbolzen einzubin-
den.
Bei dem WBS System wird nicht Glas mit Glas,
sondern Glas mit Edelstahl auf gleicher Basis
verbunden.
SYSTEM
VA-Blech
(optisch)
PVB-
Folie
SYSTEM
Glas
BRAGA
WBS
BRAGA
mit Verbundflügel
• Entspricht den Anforderungen
moderner Architektur
• Optische Aufwertung des Fensters
• Einfache Integration von Jalousien
• Niedrige Uw-Werte bis zu 1,1 W/m2K mit
Standardaufbauten (DIN EN ISO 10077-2)
• Hohe Schalldämmwerte Rw 45dB
mit einfachen Standardgläsern
• Geringer Verglasungsaufwand mit Clips-Technik
• Kein Wartungsaufwand erforderlich
• Keine Schimmelpilzgefahr nach
DIN 10211, Tmin=13,84°C
eine Entwicklung der
VA-Blech
(statisch)
Schweißbolzen
Neuseser Straße 1 • D-91732 Merkendorf
Tel. + 49(98 26) 6 56-0 • Fax + 49(98 26) 6 56-4 90
E-Mail: service@glaswerke-arnold.de
WWW.GLASWERKE-ARNOLD.DE
GUTMANN
GUTMANN

GUTMANN
PROFILÜBERSICHT
WBS-Verbundscheibe
Glaskante geschliffen
ø 5 x 7.5
mit M3 Innengewinde
SYSTEM
Drehhalter mit
Senkkopfschrauben M3 x 6
Kreuzschlitz DIN 965
Edelstahl A2-70
verschrauben.
Verbundflügelprofil-
WBS BRAGA
P 9.8658
Drehhalter ohne
Anschlag gebohrt
DH 4-8 o. A. gebohrt
für WBS-Flügel Braga
VE 100 St.
Anschlagdichtung
für WBS-Flügel
HA 770001
VE 100 m/lfm
BRAGA
WBS
GUTMANN
189
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BRAGA-WBS-
DETAILS
190
WBS-Verbundflügel
Flügelversatz 16 mm
Dichtung 770001
für Schallschutzanwendung.
Dichtung seitlich um ca. 5 cm
oben und unten kürzen.
Zweite Dichtungsebene versetzt
kürzen.
Kompriband (umlaufend) für
Schallschutzanwendung
Verbundflügel wird auf Gehrung
geschnitten, verschweißt oder
mit EW 3000-4 N verstanzt.
Dichtung
Blendrahmen
SYSTEM
SYSTEM
BRAGA
WBS
Glasfalzbelüftung
MIRA
Drehhalter DH 4-8 o. A. (nach
Zeichn.: WBS-DH-4 bearbeitet)
mit Senkkopfschraube
M3 x 6 DIN 965 A2 (Edelstahl)
verschrauben.
GUTMANN
GUTMANN

GUTMANN
AUSSCHREIBUNGSTEXT
Allgemein
Die Konstruktion muss einen Wärmedämmwert des Rahmens
U f nach DIN EN ISO 10077-2 kleiner 1,45 W/m 2 K
durch Prüfung oder Berechung nachweisen.
Das Holz-Alu-System muss die Erfüllung folgender Anforderungen
durch Prüfzeugnis belegen: System-Prüfung gemäß
den Güte- und Prüfbestimmungen nach RAL-RG 424/2 und
Nachweis der Schlagregendichtigkeit nach DIN EN 12208,
Konstruktionsaufbau
Holzkonstruktion
Die Holzkonstruktion ist gemäß den Anforderungen der DIN
68121 auszuführen. Die Flügel sind mit angefräster Glasleiste,
Festverglasungen mit loser Glasleiste vorzusehen. Der
Isolierglas-Randverbund wird zweiseitig im Holzfalz aufgenommen.
Einnutungen in die Holzprofile zur Aufnahme der Aluminiumprofile
sind unzulässig.
Aluminium-Rahmen
Es ist ein flächenversetztes System anzubieten. Der Versatz
zwischen Blendrahmen und Flügel muß 15 mm betragen.
Am Stoß zwischen Rahmen-Profil und Setzholz sowie zwischen
Setzholz- und Kämpfer-Profil muß jeweils ein Versatz
von 2 mm hergestellt werden. Die umlaufenden Rahmenund
Flügel-Profile müssen eine Rundung der Profilkante mit
Radius 5 mm, die elementteilenden Profile einen Radius von
2 mm aufweisen. Flügelprofile sind zur Erhöhung der Steifigkeit
im Verglasungsbereich mit einer Hohlkammer auszubilden.
Die Entwässerung des Falzbereiches erfolgt durch verdeckte
Stanzungen im unteren Profilquerstück. Optional
muß eine sichtbare Entwässerung mit Abdeckkappe im
Farbton des Alurahmens möglich sein.
Die Ausführung der Aluminium-Rahmen muß wahlweise mit
mechanischer oder verschweißter Verbindung möglich sein.
Folgende Ausführung ist vorgesehen:
mechanische Verbindung (verstanzt)
geschweißte Verbindung
Anzubietendes Aluminiumprofilsystem: Gutmann oder gleichwertig
Angebotenes System: .......................................................................................
SYSTEM
MIRA
SYSTEM
MIRA
Klasse 9a und Fugendurchlässigkeit nach DIN EN 12207,
Klasse 4.
Die Aluminium-Profile sind aus AlMgSi 0.5, F22 in Eloxalqualität
und gemäß DIN 1748 und DIN 17 615 anzubieten.
Die Ausführung muß nach den einschlägigen Normen und
Richtlinien, den anerkannten Regeln der Technik und den
Angaben des Systemgebers erfolgen.
Befestigung des Aluminium-Rahmens
Die Befestigung des Aluminium-Rahmens auf dem
Holzrahmen erfolgt über demontierbare Dreh- und Drehklipshalter
aus hochwertigen, temperaturbeständigen Kunststoffen
wie schlagzäh modifiziertes POM. Bei Trockenverglasungen
am Flügel werden grundsätzlich Drehhalter eingesetzt.
Eine spannungsfreie Dehnung der Aluminiumschale
zum Holzteil und die vollflächige Hinterlüftung des Spaltes
zwischen Holz- und Alu-Rahmen muß sichergestellt sein.
Der Spalt muß daher mit mindestens 4 mm Abstand ausgeführt
werden.
Zur genauen Maßpositionsbestimmung müssen die Halter mit
eingegossenem Abstandsnoppen vorgerichtet sein.
Dichtungen
Der Blendrahmen ist mit einer umlaufenden, werkseitig als
Rahmen konfektionierten Dichtung aus hochwertigem TPE
zwischen Rahmen und Flügel auszuführen. Im Bereich der
Flügelöffnungsseite ist eine APTK Abdeckdichtung vorzusehen.
Die Verglasung muß außenseitig mit einer umlaufenden
APTK-Trockenverglasungsdichtung erfolgen können. Die
Dichtung muß eine Glastoleranz von +/- 0,5 mm aufnehmen
können. Die Dichtlippe am Glas darf nicht breiter als 5 mm
sichtbar sein. Keildichtungen als äußere Verglasungsdichtung
sind nicht zulässig. Innenseitig muß eine Trockenverglasung
mit APTK-Dichtungen in abgestuften Dichtungsdicken
ausführbar sein. Das System muß außen- wie innenseitig
optional als Nassverglasung ausführbar sein.
Folgende Ausführung ist vorgesehen:
Trockenverglasung außen innen
Nassverglasung außen innen
GUTMANN
191
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

AUSSCHREIBUNGSTEXT
192
Allgemein
Die Konstruktion muss einen Wärmedämmwert des Rahmens
U f nach DIN EN ISO 10077-2 kleiner 1,35 W/m_K
durch Prüfung oder Berechnung nachweisen. Der Temperaturfaktor
"f rsi" nach DIN EN ISO 10211-2 muss nachweisbar
am Scheibenrand größer/gleich 0,7 betragen, d.h. dass
der Scheibenrand innen eine höhere Oberflächentemperatur
von 13° C besitzt.
Das zu Grunde liegende Holz-Alu-System muss die Erfüllung
folgender Anforderungen durch ein Prüfzeugnis belegen:
Konstruktionsaufbau
Holzkonstruktion
Die Holzkonstruktion ist gemäß den Anforderungen der DIN
68121 auszuführen. Zur Herstellung eines möglichst großen
Scheibenzwischenraumes zwischen Isolierglas und Einfachglas
(Einbau Raffstore) wird die Glasleiste in der Regel
außen montiert.
Einnutungen in die Holzprofile zur Aufnahme der Aluminiumprofile
sind unzulässig.
Aluminium-Rahmen
Es ist ein halb-flächenversetztes System anzubieten. Am
Stoß zwischen Rahmen-Profil und Setzholz, sowie zwischen
Setzholz- und Kämpfer-Profil muss jeweils ein Versatz von 2
mm hergestellt werden. Die Entwässerung des Falzbereiches
erfolgt durch verdeckte Stanzungen im unteren Profilquerstück.
Optional muss eine sichtbare Entwässerung mit
Abdeckkappe im Farbton des Alurahmens möglich sein. Die
Ausführung der Aluminium-Rahmen muss wahlweise mit
mechanischer oder verschweißter Verbindung möglich sein.
Folgende Ausführung ist vorgesehen:
mechanische Verbindung (verstanzt )
geschweißte Verbindung
Befestigung des Aluminium-Rahmens
Die Befestigung des Aluminium-Rahmens auf dem Holzrahmen
erfolgt über demontierbare Dreh- und Drehclipshalter
aus hochwertigen, temperaturbeständigen Kunststoffen wie
schlagzäh modifiziertes POM. Eine spannungsfreie Dehnung
Anzubietendes Aluminiumprofilsystem: Gutmann oder gleichwertig
Angebotenes System: .......................................................................................
SYSTEM
MIRA
Verbundflügel
MIRA
Verbundflügel
SYSTEM
System-Prüfung gemäß den Güte- und Prüfbestimmungen
nach RAL-RG 424/2 und Nachweis der Schlagregendichtigkeit
nach DIN EN 12208, Klasse 9a und Fugendurchlässigkeit
nach DIN EN 12207, Klasse 4. Die Aluminium-Profile
sind aus AlMgSi 0.5, F22 in Eloxalqualität und gemäß DIN
1748 und DIN 17 615 anzubieten. Die Ausführung muss
nach den einschlägigen Normen und Richtlinien, den anerkannten
Regeln der Technik und den Angaben des Systemgebers
erfolgen.
der Aluminiumschale zum Holzteil und die vollflächige Hinterlüftung
des Spaltes zwischen Holz- und Alu-Rahmen
muss sichergestellt sein. Der Spalt muss daher mit mindestens
4 mm Abstand ausgeführt werden. Die Befestigung
des Flügel-Rahmens auf dem Holzteil erfolgt mit handelsüblichen
Verbundfensterbeschlägen. Zur Belüftung des Glasfalzes
müssen Entlüftungsbohrungen vorgesehen werden.
Dichtungen
Der Blendrahmen ist mit einer umlaufenden, werkseitig als
Rahmen konfektionierten Dichtung aus hochwertigem TPO
zwischen Holz-Rahmen und Holz-Flügel auszuführen. Bei
großer Schlagregenbeanspruchung muss optional eine
Dichtung zwischen Alu-Rahmen und Alu-Flügel unten quer
oder auch dreiseitig montierbar sein.
Die Verglasung erfolgt außenseitig mit einer umlaufenden
APTK-Trockenverglasungsdichtung. Die Dichtung muss eine
Glastoleranz von +/- 0,5 mm aufnehmen können. Die Dichtlippe
am Glas darf nicht breiter als 5 mm sichtbar sein. Keildichtungen
als äußere Verglasungsdichtung sind nicht zulässig.
Innenseitig wird eine Trockenverglasung mit Polyamid-
Glasleiste und eckvulkanisierter APTK-Dichtung eingesetzt.
Zur Abdichtung des Spaltes zwischen dem Alu- und Holz-
Flügel kann optional eine handelsübliche Überschlagdichtung
eingesetzt werden. Hierbei muss durch Unterbrechungen
der Dichtung für eine ausreichende Belüftung des
Scheibenzwischenraumes gesorgt werden.
GUTMANN
GUTMANN

GUTMANN
AUSSCHREIBUNGSTEXT
Allgemein
Die Konstruktion muss einen Wärmedämmwert des Rahmens
U f nach DIN EN ISO 10077-2 kleiner 1,45 W/m 2 K gemittelt
über den unteren und seitlich/oberen Rahmenbereich
durch Prüfung oder Berechnung nachweisen.
Das zu Grunde liegende Holz-Alu-Verbund-System muss die
Erfüllung folgender Anforderungen durch Prüfzeugnis belegen:
System-Prüfung gemäß den Güte- und Prüfbestimmungen
nach RAL-RG 424/2. Gegebenenfalls kann der Nachweis
der Schlagregendichtigkeit nach DIN EN 12208, Klasse
9a und Fugendurchlässigkeit nach DIN EN 12207, Klasse 4
Konstruktionsaufbau
Holzkonstruktion
Die Holzkonstruktion ist entsprechend den Anforderungen
der DIN 68121 an Holzfenster auszuführen.
Die Flügel und Festverglasungen sind mit Glasleisten vorzusehen.
Der Isolierglas-Randverbund wird dreiseitig
im Holzfalz aufgenommen.
Einnutungen in die Holzprofile zur Aufnahme der
Aluminiumprofile sind unzulässig.
Aluminium-Rahmen
Es ist ein flächenversetztes System anzubieten. Der Versatz
zwischen Blendrahmen und Flügel muß 15 mm betragen.
Der Versatz zwischen Alu-Flügel-Profil und Glas beträgt 38
mm. Am Stoß zwischen Rahmen-Profil und Setzholz, sowie
zwischen Setzholz- und Kämpfer-Profil muß jeweils ein Versatz
von 2 mm hergestellt werden. Die umlaufenden Rahmen-
und Flügel-Profile müssen eine Rundung der Profilkante
mit Radius 5 mm, die elementteilenden Profile einen
Radius von 2 mm aufweisen. Die Entwässerung des Falzbereiches
erfolgt durch den Einsatz einer Aluminium-Regenschiene
und verdeckten Stanzungen im unteren Profilquerstück.
Bei kombinierten Elementen, die Flügel und Festverglasungen
innerhalb eines Rahmens enthalten, müssen die durchlaufenden
Rahmen-Profile im Festverglasungsbereich mit einem
Ergänzungs-Profil ausgeführt werden, damit das Glas
auch hier dreiseitig im Holzfalz aufgenommen werden kann.
Anzubietendes Aluminiumprofilsystem: Gutmann oder gleichwertig
Angebotenes System: .......................................................................................
SYSTEM
MIRA
classic
SYSTEM
MIRA
classic
durch ein Prüfzeugnis für die Holzfensterkonstruktion ohne
Alu-Verkleidung erfolgen.
Die Aluminium-Profile sind aus AlMgSi 0.5, F22 in
Eloxalqualität und gemäß DIN 1748 und DIN 17 615 anzubieten.
Die Ausführung muß nach den einschlägigen Normen und
Richtlinien, den anerkannten Regeln der Technik und den
Angaben des Systemgebers erfolgen.
Die Ausführung der Aluminium-Rahmen muß wahlweise mit
mechanischer oder verschweißter Verbindung möglich sein.
Folgende Ausführung ist vorgesehen:
mechanische Verbindung (verstanzt)
geschweißte Verbindung
Befestigung des Aluminium-Rahmens
Die Befestigung des Aluminium-Rahmens auf dem Holzrahmen
erfolgt über demontierbare Dreh- und Drehclipshalter
aus hochwertigen, temperaturbeständigen Kunststoffen wie
schlagzäh modifiziertes POM. Eine spannungsfreie Dehnung
der Aluminiumschale zum Holzteil und die vollflächige Hinterlüftung
des Spaltes zwischen Holz- und Alu-Rahmen muß
sichergestellt sein. Der Spalt muß daher mit mindestens 4
mm Abstand ausgeführt werden.
Dichtungen
Die Dichtung zwischen Flügel und Blendrahmen ist als handelsübliche
Flügelfalz-Dichtung auszuführen, die umlaufend
in einer Ebene außerhalb der Bewitterungszone anzuordnen
ist.
Im Bereich der Flügelöffnungsseite ist eine APTK Abdeckdichtung
vorzusehen.
Die Verglasung ist außenseitig als Nassverglasung mit geeignetem
dauerelastischen Dichtstoff auszuführen.
GUTMANN
193
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

AUSSCHREIBUNGSTEXT
194
Holz-Aluminium-Fenster
Allgemein
Die Konstruktion muss einen Wärmedämmwert des Rahmens
U f nach DIN EN ISO 10077-2 kleiner 1,6 W/m 2 K durch
Prüfung oder Berechnung nachweisen.
Das Holz-Alu-Verbund-System muss die Erfüllung folgender
Anforderungen durch ein Prüfzeugnis belegen: System-
Prüfung gemäß den Güte- und Prüfbestimmungen nach
RAL-RG 424/2 und Nachweis der Schlagregendichtigkeit
Konstruktionsaufbau
Holzkonstruktion
Die Holzkonstruktion ist gemäß den Anforderungen der DIN
68121 auszuführen. Die Flügel sind mit angefräster Glasleiste,
Festverglasungen mit loser Glasleiste vorzusehen.
Einnutungen in die Holzprofile zur Aufnahme der Aluminiumprofile
sind unzulässig.
Aluminium-Rahmen
Es ist ein flächenbündiges System anzubieten. Zwischen
Flügel- und Blendrahmenprofil ist eine umlaufende Schattennut
von 7 mm Breite herzustellen. Die Ansichtsbreiten der
Flügelprofile inklusive der 7 mm Schattennut darf 33 mm
nicht überschreiten, sofern aus statischen Gründen keine
breiteren Profile erforderlich sind. Standard-Flügelprofile
sind zur Erhöhung der Steifigkeit im Verglasungsbereich mit
einer Hohlkammer auszubilden. Die Entwässerung des Falzbereiches
erfolgt durch verdeckte Bohrungen mit Durchmesser
8 mm im unteren Profilquerstück. Optional muß eine
sichtbare Entwässerung mit Abdeckkappe im Farbton des
Alurahmens möglich sein.
Die Ausführung der Aluminium-Rahmen muss wahlweise mit
mechanischer oder verschweißter Verbindung möglich sein.
Folgende Ausführung ist vorgesehen:
mechanische Verbindung (verstanzt)
geschweißte Verbindung
Befestigung des Aluminium-Rahmens
Die Befestigung des Aluminium-Rahmens auf dem
SYSTEM
BRAGA
nach DIN EN 12208, Klasse 9a und Fugendurchlässigkeit
nach DIN 12207, Klasse 4.
Die Aluminium-Profile sind aus AlMgSi 0.5, F22 in Eloxalqualität
und gemäß DIN 1748 und DIN 17615 anzubieten.
Die Ausführung muss nach den einschlägigen Normen und
Richtlinien, den anerkannten Regeln der Technik und den
Angaben des Systemgebers erfolgen.
Die Alu-Profil-
Breiten sind den
Positionsbeschreibungen
zu entnehmen
Holzrahmen erfolgt über demontierbare Dreh- und Drehklipshalter
aus hochwertigen, temperatur-beständigen
Kunststoffen, wie schlagzähes modifiziertes POM. Bei
Trockenverglasungen am Flügel werden grundsätzlich Drehhalter
eingesetzt. Eine spannungsfreie Dehnung der Aluminiumschale
zum Holzteil und die vollflächige Hinterlüftung des
Spaltes zwischen Holz- und Alu-Rahmen muss sichergestellt
sein. Der Spalt muss daher mit mindestens 4 mm Abstand
ausgeführt werden.
Zur genauen Maßpositionsbestimmung müssen die Halter
mit eingegossenem Abstandsnoppen vorgerichtet sein.
Dichtungen
Der Blendrahmen ist mit einer umlaufenden, werkseitig als
Rahmen konfektionierten Dichtung aus hochwertigem TPE
zwischen Rahmen und Flügel auszuführen.
Im Bereich der Flügelöffnungsseite ist eine APTK Abdeckdichtung
vorzusehen.
Die Verglasung muß außenseitig mit einer umlaufenden
APTK-Trockenverglasungsdichtung erfolgen können. Die
Dichtung muss eine Glastoleranz von +/- 0,5 mm aufnehmen
können. Die Dichtlippe am Glas darf nicht breiter als 5
mm sichtbar sein. Keildichtungen als äußere Verglasungsdichtung
sind nicht zulässig. Innenseitig muss eine Trockenverglasung
mit APTK-Dichtungen in abgestuften Dichtungsdicken
ausführbar sein. Das System muss außen- wie innenseitig
optional als Nassverglasung ausführbar sein.
Folgende Ausführung ist vorgesehen:
Trockenverglasung außen innen
Nassverglasung außen innen
Anzubietendes Aluminiumprofilsystem: Gutmann oder gleichwertig
Angebotenes System: .......................................................................................
SYSTEM
BRAGA
GUTMANN
GUTMANN

GUTMANN
AUSSCHREIBUNGSTEXT
Holz-Aluminium-Fenster
Allgemein
Die Konstruktion muss einen Wärmedämmwert des Rahmens
U f nach DIN EN ISO 10077-2 kleiner 1,8 W/m 2 K durch
Prüfung oder Berechnung nachweisen.
Das Holz-Alu-Verbund-System muss die Erfüllung folgender
Anforderungen durch ein Prüfzeugnis belegen: System-
Prüfung gemäß den Güte- und Prüfbestimmungen nach
RAL-RG 424/2 und Nachweis der Schlagregendichtigkeit
Konstruktionsaufbau
Holzkonstruktion
Die Holzkonstruktion ist gemäß den Anforderungen der DIN
68121 auszuführen. Die Flügel sind mit angefräster Glasleiste,
Festverglasungen mit loser Glasleiste vorzusehen. Die
Holz-Flügel und –Rahmen sind aus Stabilitätsgründen mindestens
68 mm stark.
Einnutungen in die Holzprofile zur Aufnahme der Aluminiumprofile
sind unzulässig.
Aluminium-Rahmen
Es ist ein flächenbündiges System mit integriertem, verdecktliegendem
Flügel anzubieten. Die Ansichtsbreite des
Rahmens beträgt an der Hauptkontur 72 mm, die Stärke des
sichtbaren Aluminium-Überschlages beträgt nur 6 mm. Der
Flügel darf nicht weiter als ca. 5 mm sichtbar über den Alu-
Rahmen vorstehen, damit der optische Eindruck einer Festverglasung
entsteht. Aus Gründen des Wärmeschutzes wird
der Randverbund des Isolierglases am Flügel außenseitig
mit einer Glasleiste überdeckt. Das Aluminium-Flügelprofil
darf nicht in den Falzraum hinter die Anschlagdichtung ragen,
da hier sonst Tauwasser entstehen könnte. Die Entwässerung
des Falzbereiches erfolgt durch verdeckte Bohrungen
mit Durchmesser 8 mm im unteren Profilquerstück bei
Lochfenstern, bei Einsatzfenstern in Pfosten-Riegel-Fassaden
durch eine sichtbare Entwässerung mit Abdeckkappe
im Farbton des Alurahmens.
Die Ausführung der Aluminium-Rahmen muß wahlweise mit
mechanischer oder verschweißter Verbindung möglich sein.
Folgende Ausführung ist vorgesehen:
mechanische Verbindung (verstanzt )
geschweißte Verbindung
Anzubietendes Aluminiumprofilsystem: Gutmann oder gleichwertig
( integral
Angebotenes System: .......................................................................................
SYSTEM
BRAGA
SYSTEM
BRAGA
( integral
nach DIN EN 12208, Klasse 9a und Fugendurchlässigkeit
nach DIN 12207, Klasse 4.
Die Aluminium-Profile sind aus AlMgSi 0.5, F22 in Eloxalqualität
und gemäß DIN 17 615 anzubieten.
Die Ausführung muß nach den einschlägigen Normen und
Richtlinien , den anerkannten Regeln der Technik und den
Angaben des Systemgebers erfolgen.
Befestigung des Aluminium-Rahmens
Die Befestigung des Aluminium-Rahmens auf dem
Holzrahmen erfolgt über demontierbare Dreh- und Drehklipshalter
aus hochwertigen, temperatur-beständigen
Kunststoffen wie schlagzäh modifiziertes POM. Der Aluminium-Flügel
wird durch Langlöcher mit DIN-Holzschrauben
befestigt. Die spannungsfreie Dehnung der Aluminiumschale
zum Holzteil und die nötige Hinterlüftung des Spaltes zwischen
Holz- und Alu-Rahmen muß sichergestellt sein. Der
Spalt muß daher am Blendrahmen mit mindestens 4 mm
Abstand ausgeführt werden.
Zur genauen Maßpositionsbestimmung müssen die Halter
mit eingegossenem Abstandsnoppen vorgerichtet sein.
Dichtungen und Verglasung
Der Holz-Blendrahmen ist mit einer umlaufenden, werkseitig
als Rahmen konfektionierten Dichtung aus hochwertigem
TPV zwischen Rahmen und Flügel auszuführen. Optional
muß im Alu-Blendrahmenprofil eine zusätzliche Spaltdichtung
zum Flügel hin eingesetzt werden können.
Die Verglasung am Flügel muß außenseitig mit einer umlaufenden
APTK-Trockenverglasungsdichtung mit vulkanisierten
Ecken erfolgen. Die Dichtlippe am Glas darf am Flügel
nicht breiter als ca. 10 mm sichtbar sein. Innenseitig muß eine
Trockenverglasung mit APTK-Dichtungen in abgestuften
Dichtungsdicken ausführbar sein. Es ist darauf zu achten,
daß trotz der konstruktiv erforderlichen schmalen Bauweise
eine vorschriftsmäßige Verklotzung der Isoliergläser durchgeführt
werden kann. Glasfalzentwässerung und Dampfdruckausgleich
werden nach den Angaben des Systemherstellers
ausgeführt.
GUTMANN
195
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

ISOTHERMEN-
BERECHNUNG
196
U w -Wert-Berechnung nach DIN EN ISO 10077-2
U w -Werte in Abhängigkeit
- zu den jeweiligen Verglasungen (Ug-Werte) - der Holzart (Nadelholz oder Laubholz)
- dem Glasabstandhalter (Standard-Aluminium oder System „Thermix“
Basis: Fenstergröße 1.230 mm x 1.480 mm (Prüffenstermaß), 1-flüglig
SYSTEM
SYSTEM
MIRA
U g -Wert
(Verglasung)
in W/m 2 K
MIRA
U w in W/m 2 K
Nadelholz
Alu-Abstandhalter
U w in W/m 2 K
Nadelholz
„Thermix”
U w in W/m 2 K
Laubholz
Alu-Abstandhalter
U w in W/m 2 K
Laubholz
„Thermix”
1,0 1,321 1,251 1,429 1,360
1,1 1,387 1,318 1,496 1,426
1,2 1,453 1,384 1,562 1,493
1,3 1,520 1,451 1,629 1,559
1,4 1,586 1,517 1,695 1,626
1,5 1,653 1,584 1,762 1,692
1,6 1,719 1,650 1,828 1,759
1,7 1,786 1,716 1,894 1,825
1,8 1,852 1,783 1,961 1,892
classic
U g -Wert
(Verglasung)
in W/m 2 K
U w in W/m 2 K
Nadelholz
Alu-Abstandhalter
U w in W/m 2 K
Nadelholz
„Thermix”
U w in W/m 2 K
Laubholz
Alu-Abstandhalter
U w in W/m 2 K
Laubholz
„Thermix”
1,0 1,361 1,257 1,464 1,360
1,1 1,427 1,323 1,530 1,426
1,2 1,494 1,390 1,597 1,493
1,3 1,516 1,457 1,664 1,560
1,4 1,627 1,523 1,730 1,627
1,5 1,694 1,590 1,797 1,693
1,6 1,761 1,657 1,864 1,760
1,7 1,827 1,724 1,931 1,827
1,8 1,894 1,790 1,997 1,893
Hinweis: Wir empfehlen den Einsatz von sogenannten warmen Randverbundsystemen bei
Isoliergläsern ( z.B. TPS, Thermix, TGI oder SWISSPACER), damit die Tauwasserbildung am
Scheibenrand minimiert wird.
SYSTEM
MIRA
GUTMANN
GUTMANN

GUTMANN
ISOTHERMEN-
BERECHNUNG
SYSTEM
SYSTEM
SYSTEM
MIRA
U g -Wert
(Verglasung)
in W/m 2 K
MIRA
U w in W/m 2 K
Nadelholz
Alu-Abstandhalter
U w in W/m 2 K
Nadelholz
„Thermix”
U w in W/m 2 K
Laubholz
Alu-Abstandhalter
U w in W/m 2 K
Laubholz
„Thermix”
1,0 1,241 1,185 1,351 1,295
1,1 1,306 1,250 1,416 1,360
1,2 1,371 1,314 1,481 1,425
1,3 1,435 1,379 1,546 1,489
1,4 1,500 1,444 1,610 1,554
1,5 1,565 1,509 1,675 1,619
1,6 1,630 1,573 1,740 1,684
1,7 1,695 1,638 1,805 1,748
1,8 1,759 1,703 1,870 1,813
U g -Wert
(Verglasung)
in W/m 2 K
MIRA
U w in W/m 2 K
Nadelholz
Alu-Abstandhalter
U w in W/m 2 K
Nadelholz
„Thermix”
U w in W/m 2 K
Laubholz
Alu-Abstandhalter
U w in W/m 2 K
Laubholz
„Thermix”
1,0 1,393 1,311 1,503 1,420
1,1 1,460 1,377 1,570 1,487
1,2 1,526 1,443 1,636 1,553
1,3 1,593 1,510 1,702 1,620
1,4 1,659 1,576 1,769 1,686
1,5 1,726 1,643 1,835 1,753
1,6 1,792 1,709 1,902 1,819
1,7 1,859 1,776 1,968 1,885
1,8 1,925 1,842 2,035 1,952
U g -Wert
(Verglasung)
in W/m 2 K
mit Verbundflügel
Flügel flächenbündig (VFM 41)
mit Flügel IV 68
U w in W/m 2 K
Nadelholz
Alu-Abstandhalter
U w in W/m 2 K
Nadelholz
„Thermix”
U w in W/m 2 K
Laubholz
Alu-Abstandhalter
U w in W/m 2 K
Laubholz
„Thermix”
1,0 1,336 1,229 1,435 1,329
1,1 1,402 1,295 1,502 1,395
1,2 1,469 1,362 1,568 1,462
1,3 1,535 1,428 1,635 1,528
1,4 1,602 1,495 1,701 1,594
1,5 1,668 1,561 1,768 1,661
1,6 1,735 1,628 1,834 1,727
1,7 1,801 1,694 1,901 1,794
1,8 1,867 1,761 1,967 1,860
SYSTEM
MIRA
FL-V 47.29
FL-V 47.29
GUTMANN
197
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

ISOTHERMEN-
BERECHNUNG
198
U w -Wert-Berechnung nach DIN EN ISO 10077-2
U w -Werte in Abhängigkeit
- zu den jeweiligen Verglasungen (Ug-Werte) - der Holzart (Nadelholz oder Laubholz)
- dem Glasabstandhalter (Standard-Aluminium oder System „Thermix“)
Basis: Fenstergröße 1.230 mm x 1.480 mm (Prüffenstermaß), 1-flüglig
SYSTEM
U w -Werte in Abhängigkeit
- zu den jeweiligen Verglasungen (Ug-Werte) - der Holzart (Nadelholz oder Laubholz)
Basis: Fenstergröße 1.230 mm x 1.480 mm (Prüffenstermaß), 1-flüglig
SYSTEM
MIRA
therm
U g -Wert
(Verglasung)
in W/m 2 K
MIRA
U g -Wert
(Verglasung)
in W/m 2 K
U w in W/m 2 K
Nadelholz
Alu-Abstandhalter
mit 3-Scheiben-Isolierglas
U w in W/m 2 K
Nadelholz
„Thermix”
U w in W/m 2 K
Nadelholz
„Thermix”
0,5 0,722 0,763
0,6 0,787 0,828
0,7 0,852 0,893
0,8 0,917 0,958
0,9 0,982 1,023
1,0 1,047 1,088
U w in W/m 2 K
Laubholz
Alu-Abstandhalter
U w in W/m 2 K
Laubholz
„Thermix”
1,0 1,133 1,057 1,184 1,108
1,1 1,198 1,122 1,249 1,173
1,2 1,263 1,187 1,314 1,238
1,3 1,328 1,252 1,379 1,303
1,4 1,393 1,317 1,444 1,368
1,5 1,458 1,382 1,509 1,433
1,6 1,523 1,447 1,574 1,498
1,7 1,588 1,512 1,639 1,563
1,8 1,653 1,577 1,704 1,628
therm
U w in W/m 2 K
Laubholz
„Thermix”
Hinweis: Wir empfehlen den Einsatz von sogenannten warmen Randverbundsystemen bei
Isoliergläsern ( z.B. TPS, Thermix, TGI oder SWISSPACER), damit die Tauwasserbildung am
Scheibenrand minimiert wird.
SYSTEM
MIRA
therm
GUTMANN
GUTMANN

GUTMANN
ISOTHERMEN-
BERECHNUNG
U w -Wert-Berechnung nach DIN EN ISO 10077-2
U w -Werte in Abhängigkeit
- zu den jeweiligen Verglasungen (Ug-Werte) - der Holzart (Nadelholz oder Laubholz)
- dem Glasabstandhalter (Standard-Aluminium oder System „Thermix“
Basis: Fenstergröße 1.230 mm x 1.480 mm (Prüffenstermaß), 1-flüglig
SYSTEM
SYSTEM
BRAGA
U g -Wert
(Verglasung)
in W/m 2 K
U w in W/m 2 K
Nadelholz
Alu-Abstandhalter
U w in W/m 2 K
Nadelholz
„Thermix”
U w in W/m 2 K
Laubholz
Alu-Abstandhalter
SYSTEM
U w in W/m 2 K
Laubholz
„Thermix”
1,0 1,328 1,258 1,437 1,366
1,1 1,395 1,324 1,503 1,432
1,2 1,461 1,391 1,570 1,499
1,3 1,528 1,457 1,636 1,565
1,4 1,594 1,524 1,702 1,632
1,5 1,661 1,590 1,769 1,698
1,6 1,727 1,656 1,835 1,765
1,7 1,793 1,723 1,904 1,831
1,8 1,860 1,789 1,968 1,898
BRAGA
( integral
U g -Wert
(Verglasung)
in W/m 2 K
U w in W/m 2 K
Nadelholz
Alu-Abstandhalter
U w in W/m 2 K
Nadelholz
„Thermix”
U w in W/m 2 K
Laubholz
Alu-Abstandhalter
U w in W/m 2 K
Laubholz
„Thermix”
1,0 1,417 1,344 1,532 1,460
1,1 1,486 1,413 1,601 1,528
1,2 1,554 1,481 1,669 1,596
1,3 1,622 1,550 1,738 1,665
1,4 1,691 1,618 1,806 1,733
1,5 1,759 1,686 1,875 1,802
1,6 1,828 1,755 1,943 1,870
1,7 1,896 1,823 2,011 1,938
1,8 1,965 1,892 2,080 2,007
Hinweis: Wir empfehlen den Einsatz von sogenannten warmen Randverbundsystemen bei
Isoliergläsern ( z.B. TPS, Thermix, TGI oder SWISSPACER), damit die Tauwasserbildung am
Scheibenrand minimiert wird.
BRAGA
GUTMANN
199
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

SYSTEMPROFILE
AUS BAUBRONZE
200
Baubronze - Oberflächen / Oberflächenbehandlung
Gutmann Holz-Metall-Fenstersysteme aus Baubronze verwirklichen
Architektur mit charakteristischer Handschrift:
In natürlichen Tönen von kupferrot über goldgelb bis bronzebraun
gegen die Uniformität der Oberflächen.
Mit seiner natürlichen Patina schützt sich Bronze sogar bei
Oberflächenverletzungen selbst. Nach 2-4 Jahren hat sich aus
der rot- bis gelbbraunen jungen Oberfläche mit Streifen und
Flecken die typische Patina ausgebildet, die tiefbraun bis anthrazitgrau,
manchmal auch grünlich sein kann. Die Oberfläche
lebt und strahlt einen unvergleichbaren Charme aus.
Dank der natürlichen Patina sind Bronzeprofile witterungsbeständig
und resistent gegen Korrosion. Reinigungsarbeiten
sind im Grunde überflüssig.
Basierend auf den Holz-Aluminium-Systemen Mira und Braga
sind auf Wunsch alle Profile auch in Bronze herstellbar. Das
Zubehör aus den Grundsystemen kommt auch bei Bronze-
Profilen zum Einsatz. Somit können alle Gestaltungswünsche
in der besonders reizvollen Kombination von Bronze mit Holz
erfüllt werden.
Bronzeprofile haben vergleichbare Eigenschaften wie Aluminium.
Die Längendehnung bei Temperaturschwankungen sind
im Vergleich etwas geringer, die Festigkeit etwas höher.
Bronzeprofile ermöglichen alle Konstruktionen aus dem Holz-
Metall-Fensterbau.
Rahmen aus Baubronze werden mit stabilen Guss-Eckwinkeln
verstanzt. Die Eckwinkel und Verbinder werden zur Vermeidung
von Kontaktkorrosion vorab farbbeschichtet.
Im eingebauten Zustand der Bronze-Rahmen mit Kontakt zu
anderen Metallen, wie Aluminium und verzinktem Stahl besteht
eine gewisse Gefahr der Kontaktkorrosion, wenn Feuchtigkeit
mit ins Spiel kommt. Trennbänder aus Kunststoff oder
der Einsatz von Edelstahl vermeiden dieses Problem.
Auf Anfrage kann nahezu jedes Alu-Systemprofil auch in Bronze
gefertigt werden.
Bronzeprofile sind nur beschränkt lagerhaltig verfügbar.
Ihre Anfragen nehmen wir gerne unter (0 9141) 992 292
entgegen.
SYSTEM
MIRA
/
SYSTEM
BRAGA
Maßstab 1:2
GUTMANN
GUTMANN

GUTMANN
KANTTEILE
Sonderbearbeitungen
Lochung
Langloch
SYSTEM
Blechdicke
1,5 mm
2 mm
3 mm
Blechdicke
s
1,5
2
3
1,5 mm
2 mm
3 mm
MIRA/ BRAGA
GUTMANN
Kantteil bis 6000 mm
d
30
30
30
e
15
15
17
Kantteil bis 6000 mm
s
1,5
2
3
b
12
12
13
c
14
15
21
SYSTEM
Kantteil bis 6000 mm
min. A
14 mm
15 mm
21 mm
f
12
12
12
Maß „X” minimal
12 mm
12 mm
13 mm
min. B u. C
12 mm
12 mm
13 mm
Metallfensterbank „rutschsicher”
Alu-Riffelblech DUETT 2,5/4,0 mm
Basisstärke: 2,5 mm
Gesamtstärke incl. Riffelung: 4,0 mm
Alle Oberflächen möglich
Zubehör nur in geschweißter Ausführung
max. Herstellungslänge 2500 mm
max. Materialstärke 3 mm
max. Materialstärke 3 mm
201
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

KANTTEILE
202
Aluminium-Fensterbänke gekantet
Fensterbank gekantet
Segmentfensterbank
Fensterbank für kreisrunde Fenster
SYSTEM
MIRA
/
SYSTEM
BRAGA
Bei Bestellung die Maße mit den Bezeichnungen angeben.
Länge am Anschraubsteg
R
Ausladung
Maß K (Unterkante Anschraubsteg)
Maß G (Oberkante Anschraubsteg)
Ausladung
GUTMANN
GUTMANN

GUTMANN
TECHNISCHER
ANHANG
Holzteil
Für die Qualität des Holzes gilt DIN 68360 Teil 1 „Holz für
Tischlerarbeiten; Gütebedingungen bei Außenanwendungen”.
Der maximale Wert des Feuchtigkeitsgehaltes der
Einzelteile darf 15 % nicht übersteigen. Der Streubereich des
Feuchtigkeitsgehaltes darf allgemein nicht größer sein als
4%, und bei Verwendung von Keilzinken als Längsverbindung,
sowie bei Verwendung von lamellierten Querschnitten
nicht größer als 2 %. Die Messung des Feuchtigkeitsgehaltes
ist vor Beginn der formgebenden Bearbeitung durchzuführen
und aktenkundig zu erfassen.
Profilausbildung – Holz
Die Profilausbildung ist in Anlehnung an DIN 68121 „Holzfenster-
und -türenprofile” und DIN 18361 „Verglasungsarbeiten”
vorzunehmen.
Rahmenverbindung Holzprofile
Die Rahmenverbindungen sind mit Schlitz/Zapfen auszuführen.
Alle Rahmenverbindungen ab einer Holzdicke von
45 mm sind mindestens mit Doppelzapfen auszuführen;
die äußeren Wangen dürfen dabei nicht dicker als ca. 16 mm
sein.
Oberflächenschutz – Holz
Für den Holzschutz gilt DIN 68805. Als Holzschutzmittel sind
nur solche Mittel anzuwenden, deren Anstrichverträglichkeit
nachgewiesen ist.
Das Anstrichmittel muß DIN 18363 und den „Technischen
Richtlinien für Fensteranstriche” entsprechen.
Perfekte Systemprofile von
GUTMANN für den Fensterbauer
GUTMANN Aluminium Systemprofile für die Holzindustrie
werden in enger Zusammenarbeit mit dem Institut für Fenstertechnik
in Rosenheim sowie den Fenster-, Beschlägeund
Fräswerkzeugherstellern entwickelt.
Die auf GUTMANN Systemprofile genau abgestimmten
Werkzeuge für Holz-Alu-Fenster und Türen liefern u.a.
folgende Hersteller von Fräswerkzeugen
SYSTEM
MIRA/ BRAGA
GUTMANN
SYSTEM
Aluminium-Strangpreßprodukte
Nachdem es 1886 gelungen war, Aluminium mit Hilfe der
Schmelzflußelektrolyse in großtechnischem Maßstab
herzustellen, hat sich dieser Werkstoff rasch zu einem der
wichtigsten Gebrauchsmetalle entwickelt. Aufgrund des
geringen Gewichtes, der dekorativen Oberflächenbehandlung,
der leichten Bearbeitbarkeit und der enormen
Witterungsbeständigkeit hat Aluminium gerade im Baubereich
eine große Bedeutung erlangt.
Das Strangpressen von Aluminium-Werkstoffen ermöglicht -
wie keine andere Halbzeugfertigung - die Herstellung
vielfältigster Formen, vom einfachen Vollprofil bis zum
komplizierten Hohlprofil.
Beim Strangpressen ist das Werkzeug (Matrize) fest eingespannt.
Der Preßstempel mit vorgesetzter Preßscheibe
drückt den angewärmten Preßbolzen gegen den Werkzeugsatz,
der den Rezipienten an der Austrittseite verschließt,
und staucht den Preßbolzen gegen die Rezipienten-Innenwand.
Dann beginnt das Austreten des Preßstranges in gleicher
Richtung wie die Stempelvorwärtsbewegung.
Legierung der Aluminiumprofile:
AlMgSi 0,5, F 22
GUTMANN System Profile entsprechen der DIN 17615
und DIN 1748.
203
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

TECHNISCHER
ANHANG
204
Pulverbeschichten
von Aluminium
Durch das Pulverbeschichten von Aluminiumprofilen kann
jedem Farbwunsch nach der RAL-Karte Rechnung getragen
werden. Gerade für die dekorative Verwendung in der
Außenarchitektur bietet sich eine breite Farbpalette an.
Die elektrostatische Pulverbeschichtung ist ein relativ junges,
aber bewährtes Lackierverfahren, welches dekorative
und wertbeständige sowie dauerhafte Oberflächen erzeugt.
Die Pulverbeschichtung unserer Aluminiumprofile wird von
Partnerfirmen durchgeführt, die der
„Internationalen Gütegemeinschaft für die
Stückbeschichtung von Bauteilen – GSB“
angeschlossen sind.
SYSTEM
MIRA
/
SYSTEM
BRAGA
Was Sie noch wissen sollten
Achtung:
Wir empfehlen dringend, die Profile und Zubehörteile vor
dem Einbau genau zu überprüfen.
Wir weisen darauf hin, dass eine Haftung auf die Höhe des
Warenwertes der Profile und des Zubehörs begrenzt ist.
Dies gilt insbesondere für Kosten und Schäden, die bei
einem evtl. erforderlichen Austausch beim Ausbau und ggf.
Neueinbau enstehen. Dies gilt ferner für Sachschäden
nach §§ 823 ff BGB und Gewährleistungsansprüche infolge
Material- und Konstruktionsfehler, Instruktionsfehler,
Bearbeitungs- und Einbaufehler sowie für mittelbare
Schäden.
Gesetzliche Ansprüche bleiben unberührt.
Die verwendeten Schutzfolien sind nicht UV-beständig.
Bitte die Folien nach der Montage der Aluminium-Profile
sofort abziehen.
Verbindlichkeiten hinsichtlich Farbton und Glanz können aus
aus dem Gutmann-Farbfächer nicht abgeleitet werden, da
Farbunterschiede zu den Originalfarben aufgrund unterschiedlicher
Herstellungsverfahren und Pigmentierung nicht
ausgeschlossen sind.
Der Gutmann-Farbfächer dient deshalb nur der orientierenden
Übersicht und ist nicht als Produktionsvorlage geeignet.
GUTMANN
GUTMANN

KOPIERVORLAGE - Zum Faxen bitte dieses Formular kopieren!
BESTELLUNG
Für Holz-Alu Rahmen/Bausätze vom Seite von
Händler
Verarbeiter
Straße
PLZ/Ort
Kommission
System MIRA BRAGA CORA MIRA Therm Eckverbindung mechanisch geschweißt
MIRA Classic lose geschnitten
Oberfläche
Verglasung nass trocken außen trocken innen
HA 3061 HA 3060 HA 3065-2/-3/-4/-5/-6
schwarz
grau
HA 3060/5
schwarz
grau
HA 3064-3
Zubehör
Dichtungen
Rolloprofil P 6133 P 6134 P 6044 P 6173 P 6135 P 7512 P 7405
Einlaufprofil P 5847 P 6180 P 3038
Bürste 14 mm 10 mm VE à m
Halter für Rollo ET 4000 N transparent schwarz
Sonstige Angaben
HERMANN GUTMANN WERKE AG
Verkauf Holz-Alu
SYSTEM
MIRA/ BRAGA
GUTMANN
Außendienst
Telefon
Telefax
Angebot-Nr.
SYSTEM
Nürnberger Straße 57-81
91781 Weißenburg
Telefon 0 91 41 / 9 92-2 07
Telefax 0 91 41 / 9 92-6 46
205
MIRA
SYSTEM
MIRA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
BRAGA
SYSTEM
i Info
classic
(integral
WBS

BESTELLUNG
206
Profilkombination
Blendrahmen
Flügel
Türflügel
Sprossen
Kommission
Seite
Pos. Anzahl Blendrahmen* mit Flügel* Spr. SKIZZE
Elemente Breite Höhe Rollo Breite Höhe von innen
Bemerkungen
HERMANN GUTMANN WERKE AG
Verkauf Holz-Alu
Setzholz
Kämpfer
Stulp
*Maßangabe als Aluaußenmaß oder als Holzlichtmaß
GUTMANN
KOPIERVORLAGE - Zum Faxen bitte dieses Formular kopieren!
