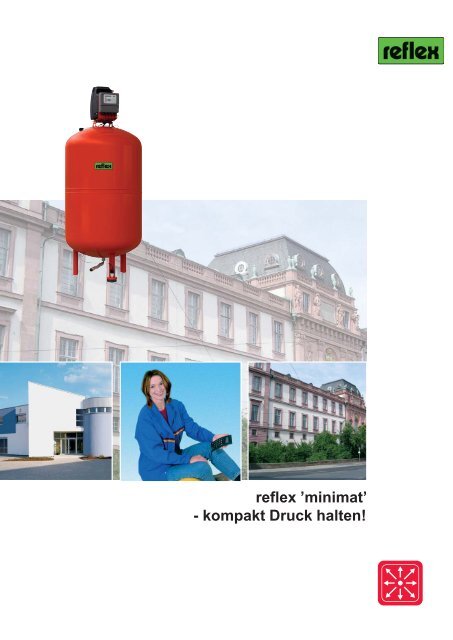

reflex 'minimat' - kompakt Druck halten!

eflex ’minimat’- kompakt Druck halten!

eflex ’minimat’:Die kompakte Lösung für DruckhaltungDer reflex ’minimat' ist die konsequenteErgänzung in der Reihe der reflex Druckhaltesysteme.Er schließt im Reigen derklassischen Systeme die Lücke zwischendem reflex Membran-Druckausdehnungsgefäßund dem mit allen Raffinessen ausgestatteten’reflexomat'.Dort, wo konstante Druckverhältnisse gefordertsind und anlagenbedingt geringePlatzangebote bestehen, besticht derreflex ’minimat’ durch seine Qualität undkompakte Bauweise. Nicht zuletzt dasgünstige Preis-Leistungsverhältnis machtdieses Konzept besonders attraktiv.Das Ausdehnungswasser des Kreislaufswird in einem Druckbehälter gespeichert.In einem beschichteten Gasraum, der zumWasser durch eine hochwertige Butyl-Membrane abgeschlossen ist, wird Druckdurch einen Kompressor aufgebracht.Steigt der Druck im Wasserkreislauf an,so wird Luft aus dem Gasraum über einMagnetventil abgelassen. Den Betrieb vonKompressor bzw. Magnetventil steuert einemoderne Steuereinheit, die den Druckin Grenzen zwischen +/- 0,1 bar konstanthält.2Kompressorreflex ’minimat':kompakt - komfort - kompressor’minimat’ SteuerungDer neue reflex ’minimat’ ist mit einermodernen Steuerung mit Klartextanzeigeausgestattet, die direkt auf dem pulverbeschichtetenGrundgefäß installiert ist.Vier verschiedene Gefäßgrößen stehenzur Verfügung. Die aufgebaute Steuereinheitdeckt Druckhaltebedürfnisse bis2 MW im Heizungskreislauf und 4 MW imKühlkreislauf ab. Der maximale Mindestbetriebsdruckbeträgt 4,5 bar, der max.Betriebsdruck 6 bar.Rückseite:• Druckmessumformer• Luftsicherheitsventil• Kompressoranschluß• ÜberströmmagnetventilDas Ergebnis:’minimat’ Grundgefäß’minimat’ - komfortable Kompressordruckhaltungin kompakter BauformWasseranschlußNiveaumessungreflex ’minimat’:Die elastische Druckhaltungin engsten Grenzen (+/- 0,1 bar)

eflex ’minimat’Keine Sackgasse in Sachen KomfortZu groß, zu teuer?Der reflex ’minimat' kann's besser!reflex ’minimat’ mit reflex ’servitec’Nachspeisen und EntgasenZentrale Entlüftung und Entgasung mit integrierter Nachspeisung. Das gesamteNachspeise- und Netzinhaltwasser wird zentral entlüftet und entgast. AusführlicheErläuterungen finden Sie in unserem ’servitec’ Prospekt.keine „Luftprobleme“ mehrKorrosion wird vorgebeugtder ’minimat’ hat immer eine ausreichende Wasservorlageum auch die Anforderungen der VDI 2035 bzgl. der Wasserhärte zu erfüllen,bietet sich die kompakte, preisgünstige reflex ’fillsoft’ mit ’fillmeter’ an3230 Vreflex ’control’Nachspeisesystemeerforderlicher Fließdruck 1,3 barZur weiteren Automatisierung des ’minimat’Betriebes können Sie ihn um eine automatische,kontrollierte Nachspeisung ergänzen.Die Ansteuerung erfolgt über die Niveaumessungam Grundgefäß.Noch komfortabler: Kombinieren Sie den’minimat’ mit der reflex ’servitec’ Sprührohrentgasung.Sie befreit nicht nur das Nachspeisewasservon gelösten Gasen, sondernsorgt auch in der Anlage für nahezu gasfreiesInhaltswasser. So werden Luftprobleme durchfreie Gasblasen an Anlagenhochpunkten, Umwälzpumpenoder Regelventilen zuverlässigvermieden.Und auch das spricht für die Kombination von’minimat’ und reflex ’servitec’: Druckspitzen indem extrem entgasten, blasenfreien Inhaltwasserwerden durch den ’minimat’ „weich abgefedert“.Nachspeisewasserreflex ’fillmeter’reflex ’fillset compact’reflex ’fillsoft’Enthärtungssystemereflex ’servitec’Entgasungund Nachspeisung”Ein ’knallhart’ entgastes Netz und eine weiche,elastische Druckhaltung – die Kombination von’minimat’ und ’servitec’ überzeugt mich!”

eflex ’minimat’Die TechnikTechnische DatenDzul. Betriebsüberdruck : 6 barzul. Betriebstemperatur : 70 °Czul. Vorlauftemperatur : 120 °Czul. Umgebungstemperatur : 0 - 45 °CSchutzgrad Schaltschrank : IP 54elektrische Leistung : 0,75 kWSpannung: 230 V / 50 HzSchallpegel: 72 dBSystemanschluß : R 1„elastische“ Druckhaltung in engstenGrenzen (+/- 0,1 bar)Standard-Schuko-Stecker mit 2 mKabel; fertig zur Inbetriebnahmepotentialfreier Ausgang "Sammelstörung"Schutz des Ausdehnungswassersvor Luftzutritt durch eine hochwertigeButyl-Membraneunkomplizierter Aufbau, problemloseInbetriebnahme durch denInstallateurnahezu wartungsfreier Betriebkontrollierte Nachspeisung und/oderEntgasung als Zubehör lieferbarhohe Zuverlässigkeit undniedrige KostenInternationalität durch Grafikdisplay230 V Ausgang zur Ansteuerungeiner optionalen NachspeisungHArtikel-Nr. D H h Gewichtmm mm mm kgMG 200 7806405 634 1320 135 52MG 300 7801705 634 1620 135 69MG 400 7802805 740 1620 135 80MG 500 7803705 740 1845 135 93Artikel-Nr. Inbetriebnahme : 7945600Hinweis:Steuereinheith+ Gefäß = MG KompakteinheitBerechnungsbeispielLeistungsbereich ’minimat’p 0[bar]Gesamtnennwärmeleistung derWärmeerzeugungsanlage Q / MWMindestbetriebsdruck p0 [bar]0,2 bar [ 100 °C]0,5 bar [ 105 °C]p0 H [m]+10 0,7 bar [ 110 °C]1,2 bar [ 120 °C]AbsicherungstemperaturH = statische HöheAusdehnungsleitungDN 25 DN 321“ 1¼“Q / kWLänge 10 m 2100 3600Q / kWLänge > 10 m 30 m 1400 2500Gefäßberechnung:Gefäßgröße [l]Vn VA x0,031 [ 70 °C]0,045 [ 90 °C]0,054 [100 °C]0,063 [110 °C]AuslegungsvorlauftemperaturVn = min. GefäßvolumenVA = Wasserinhalt der AnlageBeispiel:VA = 8.000 l t = 70 °CVn = 0,031 x 8.000 = 248 lErgebnis: ’minimat’ MG 300bei Kühlwassersystemen bis 30 °Cist bei der Auswahl der Steuereinheit(s. Leistungsereich ’minimat’)nur 50 % der Nennwärmeleistungin Ansatz zu bringen.PI0430deE / 9571121 / 5.000 / 01 - 12Technische Änderungen vorbehaltenReflex Winkelmann GmbHGersteinstraße 1959227 AhlenTelefon: +49 2382 7069-0Telefax: +49 2382 7069-588www.reflex.de
