3<br />
24<br />

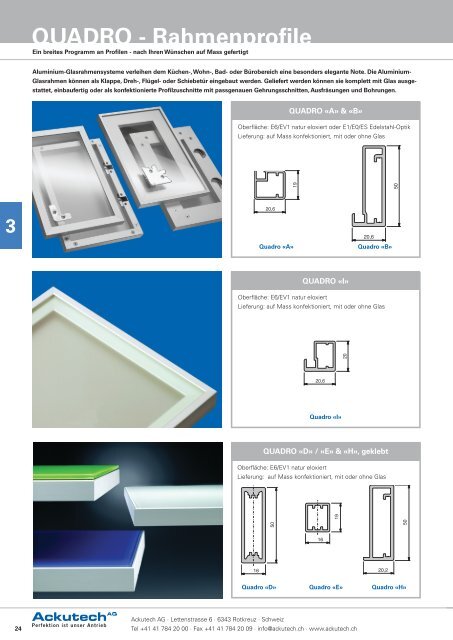

<strong>QUADRO</strong> - <strong>Rahmenprofile</strong><br />
Ein breites Programm an Profilen - nach Ihren Wünschen auf Mass gefertigt<br />
Aluminium-Glasrahmensysteme verleihen dem Küchen-, Wohn-, Bad- oder Bürobereich eine besonders elegante Note. Die Aluminium-<br />
Glasrahmen können als Klappe, Dreh-, Flügel- oder Schiebetür eingebaut werden. Geliefert werden können sie komplett mit Glas ausgestattet,<br />
einbaufertig oder als konfektionierte Profilzuschnitte mit passgenauen Gehrungsschnitten, Ausfräsungen und Bohrungen.<br />
<strong>QUADRO</strong> «A» & «B»<br />
Oberfläche: E6/EV1 natur eloxiert oder E1/E0/ES Edelstahl-Optik<br />
Lieferung: auf Mass konfektioniert, mit oder ohne Glas<br />
20,6<br />
Quadro «A» Quadro «B»<br />
<strong>QUADRO</strong> «I»<br />
Oberfläche: E6/EV1 natur eloxiert<br />
Lieferung: auf Mass konfektioniert, mit oder ohne Glas<br />
Quadro «I»<br />
<strong>QUADRO</strong> «D» / «E» & «H», geklebt<br />
Oberfläche: E6/EV1 natur eloxiert<br />
Lieferung: auf Mass konfektioniert, mit oder ohne Glas<br />
Quadro «D» Quadro «E» Quadro «H»<br />
<strong>Ackutech</strong> <strong>AG</strong> · Lettenstrasse 6 · 6343 Rotkreuz · Schweiz<br />
Tel +41 41 784 20 00 · Fax +41 41 784 20 09 · info@ackutech.ch · www.ackutech.ch<br />
16<br />
20,6<br />
50<br />
19<br />
20,6<br />
16<br />
19<br />
20<br />
20,2<br />
50<br />
50
Quadro Zubehör<br />
Unser Zubehör hat verschiedene Vorteile seitens Qualität<br />
Glasrahmen-Profile für 4 mm Glasstärke. Mit Glas ergeben sich in der Gestaltung fast unendliche Möglichkeiten! Die gängigsten Gläser<br />
Float oder Satinato in normal oder extra weiss lassen sich auf Wunsch auch sehr gut farbig nach RAL lackieren. Spezial-Gläser wie z.B.<br />
Spiegel, Master Carre, ESG usw. können wir Ihnen ebenfalls anbieten.<br />
Eckverbinder zu Quadro-Rahmen<br />
Ein Set besteht aus 4 Eckverbinder und 8 Schrauben - passend<br />
für einen Rahmen. Durch die speziellen Eckverbinder werden die<br />
Gehrungsschnitte passgenau.<br />
schmale Rahmen: QAW breite Rahmen: QBW<br />
Schrauben für Eckverbinder<br />
Die Schrauben sind aus Edelstahl. Somit verfärben sich diese<br />
nicht, auch dann nicht, wenn man aus Versehen beim Festschrauben<br />
abrutschen sollte.<br />
Griffprofil - optional<br />
Oberfläche: E6/EV1 natur eloxiert oder E1/E0/ES Edelstahl-Optik<br />
Lieferung: auf Mass konfektioniert, passend zu Rahmen<br />
17,5<br />
10<br />
Artikelnummer: ST901222<br />
Option: Das optionale Griffprofil kann an alle unsere <strong>QUADRO</strong>-<br />
<strong>Rahmenprofile</strong> (ausg. Quadro F) aufgeklebt werden.<br />
Klapperschutzprofil<br />
Dadurch, dass das Klapperschutzprofil ein «L»-Profil ist, wird das<br />
Glas direkt an die Aluminium-Front gedrückt. Das ergibt einen<br />
eleganten Übergang und ist kein Schmutzfänger!<br />
Artikelnummer: QKSM «L»-Profil<br />
Fräsungen zu schmalen Profilen<br />
Wunschgemäss können wir Ihnen die gewünschte Ausführung in<br />
die schmalen Profile <strong>QUADRO</strong> «A», «E» und «I» fräsen.<br />
Blum Clip Top 120°,<br />
Hettich 120°<br />
Anfrage-/Bestell-Formulare<br />
Es gelten unsere allg. Verkaufsbedingungen.<br />
Sie finden diese auf Seite 99. Preisanpassungen und technische Änderungen vorbehalten.<br />
Blum 95°, Grass, Hettich,<br />
Salice<br />
Für alle unseren Glasrahmen-<br />
Profile stellen wir Ihnen unsere<br />
Anfrage- / Bestell-Formulare<br />
zur Verfügung.<br />
Diese unterstützen Sie bei<br />
einer Anfrage und bei Bestellungen,<br />
indem sie schnell<br />
ausgefüllt sind und wir alle relevanten<br />
Informationen für die<br />
Fertigung von Ihnen erhalten.<br />
25<br />
3
3<br />
26<br />
Glasrahmen zu Beschlägen<br />
Unsere <strong>QUADRO</strong>-Rahmen, passend für viele Klappenbeschläge<br />
Es ist uns möglich, Ihnen Aluminium-Rahmen zu verschiedenen Klappenbeschlägen zu konfektionieren.<br />
NSDX / HDSN Klappenbeschläge<br />
Die Klappenbeschläge mit<br />
Dämpfungsmechanismus<br />
NSDX und HDSN führen wir<br />
selbst im Programm.<br />
Diese finden Sie auf Seite 97<br />
in diesem Katalog.<br />
Zu diesen Klappenbeschlägen<br />
können wir Ihnen gerne<br />
unsere <strong>QUADRO</strong>-Rahmen<br />
konfektionieren.<br />
Blum AVENTOS Beschläge<br />
Es gibt verschiedene Typen von Blum Aventos-Klappenbeschlägen:<br />
Aventos HF Hoch-Falt-Beschlag<br />
Aventos HS Hoch-Schwenk-Beschlag<br />
Aventos HK Hoch-Klapp-Beschlag<br />
Aventos HK-S Hoch-Klapp-Beschlag für kleine Klappen<br />
Aventos HL Hoch-Lift-Beschlag<br />
Für alle Typen können wir Ihnen unsere schmalen und oder breiten<br />
<strong>QUADRO</strong>-Alu-Rahmen konfektionieren.<br />
Bitte verwenden Sie dafür die entsprechenden Anfrage-/<br />
Bestell-Formulare.<br />
Grass KINVARO Beschläge<br />
Die Kinvaro-Beschläge von Grass können ebenfalls mit unseren<br />
konfektionierten <strong>QUADRO</strong> Alu-Rahmen eingesetzt werden.<br />
Kinvaro S-35 Klappenliftbeschlag<br />
Kinvaro T-105 Klappenstütze<br />
Kinvaro F-20 Faltklappenbeschlag<br />
Kinvaro T-65 / T-70 / T-75 Klappenliftbeschläge<br />
Kinvaro T-57 Klappenliftbeschlag<br />
Bitte verwenden Sie dafür die entsprechenden Anfrage-/<br />
Bestell-Formulare.<br />
Suspa Gasfedern<br />
<strong>Ackutech</strong> <strong>AG</strong> · Lettenstrasse 6 · 6343 Rotkreuz · Schweiz<br />
Tel +41 41 784 20 00 · Fax +41 41 784 20 09 · info@ackutech.ch · www.ackutech.ch<br />
Suspa Gasfedern eignen sich<br />
ebenfalls für die Verwendung<br />
von Klappenbeschlägen.<br />
Zusätzlich gibt es hier verschiedene<br />
Varianten, z.B. auch<br />
eine, bei welcher die Klappe<br />
sich nach unten öffnet.<br />
Weitere Informationen hierzu<br />
finden Sie auf Seite 94 in<br />
diesem Katalog.
