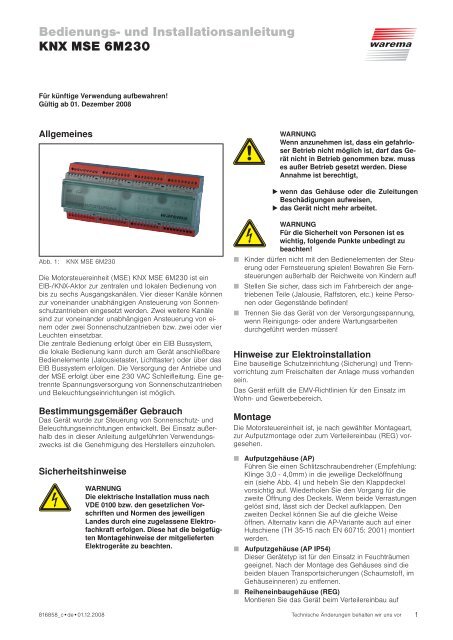

Bedienungs- und InstallationsanleitungKNX MSE 6M230Für künftige Verwendung aufbewahren!Gültig ab 01. Dezember 2008AllgemeinesWARNUNGWenn anzunehmen ist, dass ein gefahrloserBetrieb nicht möglich ist, darf das Gerätnicht in Betrieb genommen bzw. musses außer Betrieb gesetzt werden. DieseAnnahme ist berechtigt, wenn das Gehäuse oder die ZuleitungenBeschädigungen aufweisen, das Gerät nicht mehr arbeitet.Abb. 1:KNX MSE 6M230Die Motorsteuereinheit (MSE) KNX MSE 6M230 ist einEIB-/KNX-Aktor zur zentralen und lokalen Bedienung vonbis zu sechs Ausgangskanälen. Vier dieser Kanäle könnenzur voneinander unabhängigen Ansteuerung von Sonnenschutzantriebeneingesetzt werden. Zwei weitere Kanälesind zur voneinander unabhängigen Ansteuerung von einemoder zwei Sonnenschutzantrieben bzw. zwei oder vierLeuchten einsetzbar.Die zentrale Bedienung erfolgt über ein EIB Bussystem,die lokale Bedienung kann durch am Gerät anschließbareBedienelemente (Jalousietaster, Lichttaster) oder über dasEIB Bussystem erfolgen. Die Versorgung der Antriebe undder MSE erfolgt über eine 230 VAC Schleifleitung. Eine getrennteSpannungsversorgung von Sonnenschutzantriebenund Beleuchtungseinrichtungen ist möglich.Bestimmungsgemäßer GebrauchDas Gerät wurde zur Steuerung von Sonnenschutz- undBeleuchtungseinrichtungen entwickelt. Bei Einsatz außerhalbdes in dieser Anleitung aufgeführten Verwendungszwecksist die Genehmigung des Herstellers einzuholen.SicherheitshinweiseWARNUNGDie elektrische Installation muss nachVDE 0100 bzw. den gesetzlichen Vorschriftenund Normen des jeweiligenLandes durch eine zugelassene Elektrofachkrafterfolgen. Diese hat die beigefügtenMontagehinweise der mitgeliefertenElektrogeräte zu beachten.WARNUNGFür die Sicherheit von Personen ist eswichtig, folgende Punkte unbedingt zubeachten!Kinder dürfen nicht mit den Bedienelementen der Steuerungoder Fernsteuerung spielen! Bewahren Sie Fernsteuerungenaußerhalb der Reichweite von Kindern auf!Stellen Sie sicher, dass sich im Fahrbereich der angetriebenenTeile (Jalousie, Raffstoren, etc.) keine Personenoder Gegenstände befinden!Trennen Sie das Gerät von der Versorgungsspannung,wenn Reinigungs- oder andere Wartungsarbeitendurchgeführt werden müssen!Hinweise zur ElektroinstallationEine bauseitige Schutzeinrichtung (Sicherung) und Trennvorrichtungzum Freischalten der Anlage muss vorhandensein.Das Gerät erfüllt die EMV-Richtlinien für den Einsatz imWohn- und Gewerbebereich.MontageDie Motorsteuereinheit ist, je nach gewählter Montageart,zur Aufputzmontage oder zum Verteilereinbau (REG) vorgesehen.Aufputzgehäuse (AP)Führen Sie einen Schlitzschraubendreher (Empfehlung:Klinge 3,0 - 4,0mm) in die jeweilige Deckelöffnungein (siehe Abb. 4) und hebeln Sie den Klappdeckelvorsichtig auf. Wiederholen Sie den Vorgang für diezweite Öffnung des Deckels. Wenn beide Verrastungengelöst sind, lässt sich der Deckel aufklappen. Denzweiten Deckel können Sie auf die gleiche Weiseöffnen. Alternativ kann die AP-Variante auch auf einerHutschiene (TH 35-15 nach EN 60715: 2001) montiertwerden.Aufputzgehäuse (AP IP54)Dieser Gerätetyp ist für den Einsatz in Feuchträumengeeignet. Nach der Montage des Gehäuses sind diebeiden blauen Transportsicherungen (Schaumstoff, imGehäuseinneren) zu entfernen.Reiheneinbaugehäuse (REG)Montieren Sie das Gerät beim Verteilereinbau auf816858_c•de•01.12.2008 Technische Änderungen behalten wir uns vor 1


einer symmetrischen Hutschiene (TH 35 nachEN 60715: 2001) durch Aufclipsen. Zur Erleichterungder Anschlussarbeiten können die Klemmenabdeckungengelöst werden (siehe Abb. 2). Zum Anschluss desNetzwerkes kann eine der Klemmenabdeckungen gelöstwerden.Abb. 2:Lösen der Klemmenabdeckung:Geeigneten Schraubendreherin Aussparung einführen!Lösen der Klemmenabdeckungen (REG-Variante)Der elektrische Anschluss der Motorsteuereinheit erfolgtnach umseitigem Anschlussplan (siehe Abb. 7, 8).ErstinbetriebnahmeNach Abschluss der Montagearbeiten und dem Anlegender Versorgungsspannung kann das Gerät über das optionalerhältliche Handbediengerät MABE12 bedient werden.Bei der REG-Variante kann zusätzlich über eine Folientastaturbedient werden (Abb.3).Lokale BedienungDie Folientastatur der REG-Variante besteht aus 12 Schaltflächenmit je einer integrierten LED:A1.1 A2.1A1.2 A2.21Abb.3: Folientastatur2 3 4 5 6Im Anlieferungszustand sind alle Ausgänge in Totmannschaltungbedienbar (Tippbetrieb, beim Loslassen der Tastefällt das betreffende Relais sofort ab). Beim Antippeneiner Taste leuchtet die betreffende LED. Unmittelbar danachzieht das Relais an und der zugehörige Ausgangwird entsprechend geschaltet. Die Ausgänge A1.1 undA1.2 bzw. die Ausgänge A2.1 bzw. A2.2 sind softwareseitigverriegelt (Sicherheitsfunktion). Dies ist durch spätereParametrierung änderbar. Die Ausgänge "hoch" und "tief"der Kanäle 3 bis 6 sind elektrisch gegeneinander verriegelt.WARNUNGBedienen Sie niemals wahllos Tasten aufder Folientastatur ohne Sichtkontakt zumSonnenschutz! Wenn Sie mit dem manuellenBediengerät arbeiten, erhalten Siekeine optische Rückmeldung über denZustand der Relais, weil in das Bediengerätkeine LED´s eingebaut sind.ProgrammierungDrücken Sie die Programmiertaste (Abb. 7), um dasGerät in den Programmiermodus zu versetzen. Bei aktiviertemProgrammiermodus leuchtet die rote LED. DieProgrammierung erfolgt durch PC und entsprechendeSoftware. Diese Software beendet den Programmiermodusautomatisch. Die rote LED erlischt.Soll der Programmiermodus vorzeitig beendet werden,drücken Sie die Programmiertaste nochmals. Die roteLED erlischt.HINWEIS:Treffen Sie geeignete Maßnahmen zur Vermeidungvon Schäden durch elektrostatischeEntladung!Funktion der MotorsteuereinheitKomfort- und SicherheitsfunktionenDiese Funktionen sind in der Software integriert. Eineausführliche Beschreibung finden sie im Handbuch derKNX MSE 6M230. Das Handbuch und die Produktdatenbankder Motorsteuereinheit können Sie unterwww.warema.de herunterladen.WartungInnerhalb des Gerätes befinden sich keine zu wartendenTeile. Bei einer Funktionsstörung dürfen die eingebautenFeinsicherungen nur von einer Elektrofachkraft ausgewechseltwerden.HaftungBei Nichtbeachtung der in dieser Anleitung gegebenenProduktinformation, bei Einsatz außerhalb des vorgesehenenVerwendungszwecks oder bei nicht bestimmungsgemäßemGebrauch kann der Hersteller die Gewährleistungfür Schäden am Produkt ablehnen. Die Haftung für Folgeschädenan Personen oder Sachen ist in diesem Fallebenfalls ausgeschlossen. Beachten Sie die Angaben inder <strong>Bedienungsanleitung</strong> Ihres Sonnenschutzes. Die automatischeoder manuelle Bedienung des Sonnenschutzesbei Vereisung sowie die Nutzung des Sonnenschutzes beiUnwettern kann Schäden verursachen und muss vom Betreiberdurch geeignete Vorkehrungen verhindert werden.EntsorgungDas Gerät wurde muss nach Gebrauch entsprechend dengesetzlichen Vorgaben entsorgt bzw. der Wiederverwertungzugeführt werden.EIB und KNX sind eingetragene Handelsmarken derKNX Association.Technische DatenKNX MSE 6M230 min. typ. max. EinheitBetriebsspannung 198 230 253 V ACRuhestromaufnahme primär13 18 25 mATemperatursicherung131 135 °C(primär)Ausgang AntriebSchaltleistung bei 230 V500 VAAC/cos ϕ =0,6Ausgänge Licht (Gesamtleistung der Ausgänge A1.1...A1.4)230V AC Halogenlampen* 2,0* kW230V AC Glühlampen */** 2,0* kWLeuchtstoffröhren 163µF 1,5* kVA*Gesamtleistung aller 4 Ausgänge. Bei Ansteuerung von Leuchtendarf die Feinsicherung F1 / 6,3AT durch eine Sicherung mitdem Wert 10AT ersetzt werden.**Max. 500W pro Kanal2Technische Änderungen behalten wir uns vor816858_c•de•01.12.2008


KNX MSE 6M230 min. typ. max. EinheitEingang EIB TP 1Stromaufnahme EIB 9 mASpannung 29 V DCEingänge lokale Bedienelemente,(Jalousietaster, Lichtschalter, Lichttaster/Taster 1-polig)Örtlich Spannung aktiv 8 24 36 V DCÖrtlich Spannung inaktiv -0,5 0 1,5 V DCGehäuseAbmessungen siehe Abb. 4, 5, 6Schutzart / SchutzklasseSchutzart im AP- / REG-IP30GehäuseSchutzart im AP IP 54IP54Schutzklasse (PE durchgeschleift)IKonformitäteinsehbar unter www.warema.deUmgebungsbedingungenBetriebstemperatur 0 20 40 °CLagertemperatur 0 20 60 °CLuftfeuchte10 40-60 85 %F rel(nicht kondensierend)AnschlussZuleitung, Ausgänge, TasterSchraubklemmenEIB BussystemSteckklemmenAnschlussklemmenZuleitung, Ausgänge, Taster0,5 ... 2,5 mmEIB Bussystem0,6 ... 0,8 mm ∅PrüfnormenProduktnorm:DIN EN60730-1:2002-01EIB/KNX System Conformance TestEMV-Grundnormen: DIN EN61000-6-2:2002-08DIN EN61000-6-3:2002-08DIN EN50366: 2003-11SonstigesAutomatische WirkungsweiseTyp 1SoftwareklasseAEinsatzortSaubere UmgebungsbedingungenArtikelnummernKNX MSE 6M230 AP 1002 719KNX MSE 6M230 AP IP54 1002 633KNX MSE 6M230 REG 1002 632Manuelles Bediengerät1002 631MABE12WAREMA Renkhoff SEHans-Wilhelm-Renkhoff Straße 297828 Marktheidenfeld184 mm210 mm 180 mm-119 mm60 mmAbb. 4: Abmessungen Aufputzgehäuse 12 TE2363Abb. 5: Abmessungen Aufputzgehäuse IP 54254190210 mm / 12 TE* *Entspricht der Normfür InstallationseinbaugerätenachDIN 43880.12 TE / 210mm60 mm90 mm95 mm23120180Abb. 6:Abmessungen Reiheneinbaugehäuse 6 TE816858_c•de•01.12.2008Technische Änderungen behalten wir uns vor3
