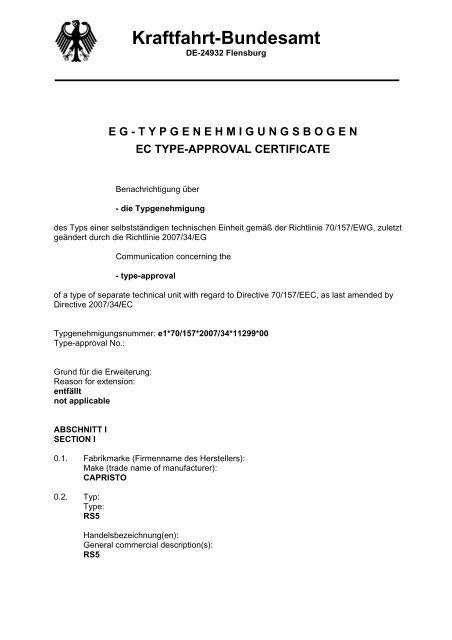

Kraftfahrt-BundesamtDE-24932 FlensburgE G - T Y P G E N E H M I G U N G S B O G E NEC TYPE-APPROVAL CERTIFICATEBenachrichtigung über- die Typgenehmigungdes Typs einer selbstständigen technischen Einheit gemäß der Richtlinie 70/157/EWG, zuletztgeändert durch die Richtlinie 2007/34/EGCommunication concerning the- type-approvalof a type of separate technical unit with regard to Directive 70/157/EEC, as last amended byDirective 2007/34/ECTypgenehmigungsnummer: e1*70/157*2007/34*11299*00Type-approval No.:Grund für die Erweiterung:Reason for extension:entfälltnot applicableABSCHNITT ISECTION I0.1. Fabrikmarke (Firmenname des Herstellers):Make (trade name of manufacturer):CAPRISTO0.2. Typ:Type:RS5Handelsbezeichnung(en):General commercial description(s):RS5

Kraftfahrt-BundesamtDE-24932 FlensburgNummer der Genehmigung: e1*70/157*2007/34*11299*00Approval No.:0.3. Merkmale zur Typidentifizierung, sofern an der selbstständigen technischen Einheitvorhanden:Means of identification of type, if marked on the separate technical unit:Handelsbezeichnung, ggf. Typenbezeichnunggeneral commercial description if so type designation0.3.1. Anbringungsstelle dieser Merkmale:Location of that marking:Typschild auf der Schalldämpferunterseitetype label at the bottom side of the silencer0.4. Fahrzeugklasse:Category of vehicle:M 10.5. Name und Anschrift des Herstellers:Name and address of manufacturer:Capristo Exhaust Systems GmbHDE-59846 Sundern20.7. Bei Bauteilen und selbständigen technischen Einheiten, Lage und Anbringungsart desEG-Genehmigungszeichens:In the case of components and separate technical units, location and method of affixingof the EEC approval-mark:Typschild auf der Schalldämpferunterseitetype label at the bottom side of the silencer0.8. Anschrift(en) der Fertigungsstätte(n):Address(es) of assembly plant(s):Capristo Exhaust Systems GmbHDE-59846 SundernABSCHNITT IISECTION II1. Zusätzliche Angaben (falls zutreffend):Additional information (where applicable):siehe Anlagesee appendix2. Für die Durchführung der Prüfungen zuständiger technischer Dienst:Technical service responsible for carrying out the tests:TÜV Nord Mobilität GmbH & Co. KGInstitut für Fahrzeugtechnik und Mobilität,DE-45307 Essen

Kraftfahrt-BundesamtDE-24932 FlensburgNummer der Genehmigung: e1*70/157*2007/34*11299*00Approval No.:3. Datum des Prüfberichts:Date of test report:10.01.20114. Nummer des Prüfberichts:Number of test report:70.157. 325.002. Gegebenenfalls Bemerkungen:Remarks (if any):siehe Anlagesee appendix36.Ort:Place:DE-24932 Flensburg7.Datum: 28.01.2011Date:8.Unterschrift:Signature:Im AuftragSilke Kraack

Kraftfahrt-BundesamtDE-24932 FlensburgNummer der Genehmigung: e1*70/157*2007/34*11299*00Approval No.:49. Das Inhaltsverzeichnis der bei der Genehmigungsbehörde hinterlegtenBeschreibungsunterlagen, die auf Antrag erhältlich sind, liegt bei.The index to the information package lodged with the approval authority, which may beobtained on request is attached.1. Anlage zum EG-TypgenehmigungsbogenAppendix to the EC type-approval certificate2. Inhaltsverzeichnis zu den BeschreibungsunterlagenIndex to the information package3. BeschreibungsunterlagenInformation package

Kraftfahrt-BundesamtDE-24932 FlensburgAnlageAppendixzum EWG-Typgenehmigungsbogen Nr. e1*70/157*2007/34*11299*00betreffend die Typgenehmigung einer Auspuffvorrichtung für Kraftfahrzeuge als selbständigetechnische Einheit gemäß der Richtlinie 70/157/EWG, zuletzt geändert durch die Richtlinie2007/34/EGto EEC type-approval certificate No. e1*70/157*2007/34*11299*00concerning the separate technical unit type-approval of exhaust systems for motor vehiclesregard to Directive 70/157/EEC as last amended by Directive 2007/34/EC1. Zusätzliche Angaben:Additional information:1.1 Teile der technischen Einheit:Composition of the separate technical unit:Austauschschalldämpferanlage, bestehend aus:a) Mittelschalldämpferb) Nachschalldämpferreplacement silencer system consisting of:a) intermediate silencerb) rear silencer1.2 Fabrikmarke oder Handelsbezeichnung des (der) Kraftfahrzeugtyp(s)(en), in den der(die) Schalldämpfer eingebaut werden soll(en):Trade mark or trade name of the type(s)of motor vehicle(s) to which the silencer is tobe fitted:siehe Anlage 2 zum Prüfberichtsee enclosure 2 of the test report1.3Fahrzeugtyp:Type of vehicle:siehe Anlage 2 zum Prüfberichtsee enclosure 2 of the test reportTypgenehmigungsnummer:type-approval number:siehe Anlage 2 zum Prüfberichtsee enclosure 2 of the test report

Kraftfahrt-BundesamtDE-24932 FlensburgNummer der Genehmigung: e1*70/157*2007/34*11299*00Approval No.:1.4 Motor1.4.1 Typ des Motors:type of motor:siehe Anlage 2 zum Prüfberichtsee enclosure 2 of the test reportFremdzündung / Diesel:positive ignition / diesel:siehe Anlage 2 zum Prüfberichtsee enclosure 2 of the test report1.4.2 Arbeitsverfahren:Cycles:siehe Anlage 2 zum Prüfberichtsee enclosure 2 of the test report1.4.3 Hubraum:total cylinder capacity:siehe Anlage 2 zum Prüfberichtsee enclosure 2 of the test report1.4.4 Nennleistung / bei:rated maximum engine power / at:siehe Anlage 2 zum Prüfberichtsee enclosure 2 of the test report1.5 Getriebeübersetzung (Anzahl der Übersetzungsverhältnisse):number of gear ratios:siehe Anlage 3 zum Prüfberichtsee enclosure 3 of the test report1.6 benutzte Gangstufen:gear ratios employed:siehe Anlage 3 zum Prüfberichtsee enclosure 3 of the test report1.7 Übersetzung des Achsgetriebes:drive axle ratio:siehe Anlage 3 zum Prüfberichtsee enclosure 3 of the test report2

Kraftfahrt-BundesamtDE-24932 FlensburgNummer der Genehmigung: e1*70/157*2007/34*11299*00Approval No.:31.8Geräuschpegelwertesound level valuesfahrendes Fahrzeug:moving vehicle:siehe Anlage 3 zum Prüfberichtsee enclosure 3 of the test reportGeschwindigkeit vor der Beschleunigung stabilisiert bei:speed stabilized before acceleration at:siehe Anlage 3 zum Prüfberichtsee enclosure 3 of the test reportstehendes Fahrzeug:stationary vehicle:siehe Anlage 3 zum Prüfberichtsee enclosure 3 of the test report1.9 Wert des Abgasgegendrucks:value of the back pressure:siehe Anlage 3 zum Prüfberichtsee enclosure 3 of the test report1.10 Etwaige Benutzungsbeschränkungen und Einbauvorschriften:Any restrictions in respect of use and mounting requirements:siehe Einbauanleitungsee installation instructions2. Bemerkungen:Remarks:Die technische Einheit darf nur an dem in der Anlage 2 zum Prüfbericht aufgeführtenKraftfahrzeug unter den dort genannten Bedingungen verwendetwerden.The technical unit may only be used on the vehicle listed in enclosure 2 ofthe test report under the conditions mentioned there.

Kraftfahrt-BundesamtDE-24932 FlensburgInhaltsverzeichnis zu den BeschreibungsunterlagenIndex to the information packageZum EWG-Typgenehmigungsbogen Nr.: e1*70/157*2007/34*11299*00To EEC approval certificate No.:Ausgabedatum: 28.01.2011 letztes Änderungsdatum: --Date of issue:last date of amendment:1. Nebenbestimmungen und RechtsbehelfsbelehrungCollateral clauses and instruction on right to appeal2. Beschreibungsbogen Nr.: Datum:Information document No.:Date:RS5 23.11.2010letztes Änderungsdatum: --last date of amendment:3. Prüfbericht(e) Nr.:Datum:Test report(s) No.:Date:70.157. 325.00 10.01.20114. Beschreibung der Änderungen:Description of the modifications:entfälltnot applicable

Kraftfahrt-BundesamtDE-24932 FlensburgNr. der Genehmigung: e1*70/157*2007/34*11299*00Approval No.:- Anlage -Nebenbestimmungen und RechtsbehelfsbelehrungNebenbestimmungenJede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendetenVorschrift zu kennzeichnen.Das Genehmigungszeichen lautet wie folgt:e10311299Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungsunterlagengenau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mitausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines beider Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oderbevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen undkönnen überdies strafrechtlich verfolgt werden.Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder dergenehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kannausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigunggeforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegendie mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieserGenehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sichherausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder desUmweltschutzes nicht entspricht.Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch dieseGenehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung,nachprüfen. Es kann zu diesem Zweck nach den Regeln der zugrunde liegendenVorschriften Proben entnehmen oder entnehmen lassen.Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.RechtsbehelfsbelehrungGegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widersprucherhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

Kraftfahrt-BundesamtDE-24932 FlensburgNummer der Genehmigung: e1*70/157*2007/34*11299*00Approval No.:2- Attachment -Collateral clauses and instruction on right to appealCollateral clausesAll equipment which corresponds to the approved type is to be identified according to theapplied regulation.The approval identification is as follows: - see German version -The individual production of serial fabrication must be in exact accordance with the approvaldocuments. Changes in the individual production are only allowed with express consent ofthe Kraftfahrt-Bundesamt.Changes in the name of the company, the address and the manufacturing plant as well asone of the parties given the authority to delivery or authorised representative named whenthe approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.Breach of this regulation can lead to recall of the approval and moreover can be legallyprosecuted.The approval expires if it is returned or withdrawn or if the type approved no longer complieswith the legal requirements. The revocation can be made if the demanded requirements forissuance and the continuance of the approval no longer exist, if the holder of the approvalviolates the duties involved in the approval, also to the extent that they result from theassigned conditions to this approval, or if it is determined that the approved type does notcomply with the requirements of traffic safety or environmental protection.The Kraftfahrt-Bundesamt can at any time check the proper exercise of the conferredauthority taken from this approval, in particular the approving standards. For this purpose,samples can be taken or have taken according to the rules of the underlying regulations.The conferred authority contained with issuance of this approval is not transferable. Trademark rights of third parties are not affected with this approval.Instruction on right to appealThis approval can be appealed within one month after notification. The appeal is to be filed inwriting or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,DE-24944 Flensburg.

Prüfbericht / Test ReportNr. / No.: 70 157 32500.docvom / of 10.01.2011Typ / TypeHersteller / Manufacturer::Institut fürFahrzeugtechnikund MobilitätRS5Capristo Exhaust Systems GmbH, D-59846 SundernPrüfberichtTest ReportNr. - No. 70.157.325.00Gemäß der Richtlinie des Ratesder Europäischen Gemeinschaftenzur Angleichung der Rechtsvorschriftender Mitgliedstaaten über denAccording to theCouncil Directive on the approximationof the Laws of the Member Statesrelating to thezulässigen Geräuschpegel und die Auspuffvorrichtung von Kraftfahrzeugenpermissible sound level and the exhaust system of motor vehicles(Austausch-Schalldämpfer gemäß Anhang II)(Replacement Exhaust Systems acc. to Annex II)70/157/EWGzuletzt geändert durch2007/34/EG70/157/EECas last amended by2007/34/ECEG / ECGenehmigungsstandApproval statusGenehmigungsnummerApproval Number---IFMAdlerstaße 745307 EssenPRÜFLABORATORIUM / TEST LABORATORYIFM - Institut für Fahrzeugtechnik und MobilitätDAR-Registrier-Nr. / DAR-registration numberKBA-P 00004-96Seite / Page1 von / of 7

Prüfbericht / Test ReportNr. / No.: 70.157.325.00vom / of 10.01.2011Typ / TypeHersteller / Manufacturer::Institut fürFahrzeugtechnikund MobilitätRS5Capristo Exhaust Systems GmbH, D-59846 Sundern0. Allgemeine AngabenGeneral0.1. Fabrikmarke(Firmenname des Herstellers)Make(trade name of manufacturer)0.2. TypType0.3. Name und Anschrift des HerstellersManufacturer’s name and address0.3.1. Name und Anschrift desBeauftragten des HerstellersName and address of representative0.4. BeschreibungsbogenInformation documentNr.No.AusgabedatumDate of issueLetztes ÄnderungsdatumDate of last change: Capristo: RS5: Capristo Exhaust Systems GmbHKalmecke 5D-59846 Sundern: entfälltnot applicable: RS5: 23.11.2010: -1. Prüffahrzeug(e)/-objekt(e)Test vehicle(s)/-object(s)1.1. HerstellerManufacturer1.1.1. Typ / HandelsbezeichnungType / Trade name1.1.2. Genehmigungs-Nr.Type approval no.1.1.3. Fahrzeug-IdentifizierungsnummerVehicle identification number1.1.4. KlasseCategory1.1.5. MotorEngine1.1.5.1. NennleistungRated max. power: quattro GmbH: B8 / Audi RS5: e1*2001/116*0447*02: WUAZZZ8T6BA900160: M1: CFS: 331 kW bei / at 8250 min -170 157 325 00.docVordr_Prüfbericht-ATS 01/09Seite / Page2 von / of 7

Prüfbericht / Test ReportNr. / No.: 70.157.325.00vom / of 10.01.2011Typ / TypeHersteller / Manufacturer1.1.5.2. HubraumCylinder capacity::Institut fürFahrzeugtechnikund MobilitätRS5Capristo Exhaust Systems GmbH, D-59846 Sundern: 4163 cm 31.1.6. GetriebeartTransmission type1.1.6.1. GetriebeübersetzungTransmission gear ratio1.1.6.2. Übersetzung AchsantriebDrive axle ratio1.1.7. ReifengrößeTyre size1.2. PrüfobjektTest unit1.2.1. Typ des Austausch-SchalldämpfersType of replacement muffler at the end1.2.2. Komponenten der Abgasanlage(lfd. Nr. gemäß Anlage 1)Components of exhaust system(Serial number acc. to Enclosure 1): mechanisches Automatikgetriebe, 7Gängemechanical automatic transmission, 7 gears: 3,692 (1.Gang) / (1st gear)2,238 (2.Gang) / (2nd gear)1,559 (3.Gang) / (3rd gear)1,175 (4.Gang) / (4th gear)0,915 (5.Gang) / (5th gear)0,745 (6.Gang) / (6th gear)0,617 (7.Gang) / (7th gear): 4,375: 275/30 R 20: Das beschriebene Prüffahrzeug war miteinem fabrikneuen Austausch-Endschalldämpfer ausgerüstet.The described test vehicle was equipped witha factory-new replacement rear silencer.: RS5: 1), 2), 3), 4a), 5a), 5b)70 157 325 00.docVordr_Prüfbericht-ATS 01/09Seite / Page3 von / of 7

Prüfbericht / Test ReportNr. / No.: 70.157.325.00vom / of 10.01.2011Typ / TypeHersteller / Manufacturer::Institut fürFahrzeugtechnikund MobilitätRS5Capristo Exhaust Systems GmbH, D-59846 Sundern2. PrüfprotokollTest record2.1. Mess- und PrüfeinrichtungenMeasuring and test equipment2.1.1. MessgeräteMeasuring instruments: Anemometer, Thermometer,Präzisionsschallpegelmesser,Drehzahlmessgerät,Geschwindigkeitsmessgerät, ManometerAnemometer, thermometer, precision soundlevel meter, revolution meter, speedmeasuring instrument, manometer2.2. Messung der GeräuschwerteMeasurement of noise valuesFahrgeräuschDriving noiseStandgeräuschStanding noise: Prüfung gemäß Richtlinie 70/157/EWG inder Fassung 2007/34/EG (ECE-R 51,Messverfahren A)Testing acc. to Directive 70/157/EEC asamended by 2007/34/EG (ECE-R 51, Testmethod A): Prüfung gemäß Richtlinie 70/157/EWG inder Fassung 2007/34/EG (ECE-R 51,Messverfahren A)Testing acc. to Directive 70/157/EEC asamended by 2007/34/EG (ECE-R 51, Testmethod A)2.3. Messung des AbgasgegendrucksMeasurement of exhaust back pressure2.3.1. Messmethode / Test method : Vergleichsmessung auf demRollenprüfstand gemäß Richtlinie70/157/EWG in der Fassung 2007/34/EG(ECE-R 59, Punkt 6.3.4.2.)Comparison testing on motor power testingstation acc. to 70/157/EEC as amended by2007/34/EG (ECE-R 59, section 6.3.4.2.2.4. Konditionierung derSchalldämpferanlageConditioning of muffler system: Konditionierung (exemplarisch) gemäßRichtlinie 70/157/EWG in der Fassung2007/34/EG (ECE-R 59, Punkt 6.4.1).Conditioning (exemplary) acc. to Regulation70/157/EEC as amended by 2007/34/EG(ECE-R 59, section 6.4.1).70 157 325 00.docVordr_Prüfbericht-ATS 01/09Seite / Page4 von / of 7

Prüfbericht / Test ReportNr. / No.: 70.157.325.00vom / of 10.01.2011Typ / TypeHersteller / Manufacturer::Institut fürFahrzeugtechnikund MobilitätRS5Capristo Exhaust Systems GmbH, D-59846 Sundern2.5. PrüfergebnisseTest results: siehe Tabelle in Anlage 3see table of Enclosure 32.6. Allgemeine AngabenGeneralOrt der Prüfung / Location of testing: Sundern, GermanyDatum der Prüfung / Date of testing : 16.11.20102.7. BemerkungenRemarks: Die akustische Vergleichbarkeit desAustausch-Schalldämpfers mit demserienmäßigen Endschalldämpfer wurdedurch Referenzmessungen bezüglich desStand- und Fahrgeräusches bestätigt. DieAbgasklappe des Austauschschalldämpfersentspricht in der Konstruktionweitgehend der serienmäßigenAbgasklappe. Die serienmäßigeAnsteuerung der Abgasklappe bleibtunverändert.Die beschriebene technische Einheit(Austausch-Schalldämpfer) darf an den inder Anlage 2 aufgeführtenKraftfahrzeugen unter den dort genanntenBedingungen verwendet werden.The acoustic comparability of the replacementsilencer with the series rear silencer wasconfirmed by reference measurements withrespect to the standing and driving noise. Theexchange throttle valve is nearly constructedlike the series one. The series control of thevalve remains unchanged.The described technical unit (replacementsilencer) may be used for vehicles listed inEnclosure 2 while observing the conditionsstated.70 157 325 00.docVordr_Prüfbericht-ATS 01/09Seite / Page5 von / of 7

Prüfbericht / Test ReportNr. / No.: 70.157.325.00vom / of 10.01.2011Typ / TypeHersteller / Manufacturer::Institut fürFahrzeugtechnikund MobilitätRS5Capristo Exhaust Systems GmbH, D-59846 Sundern3. AnlagenEnclosure1 : Komponenten der AbgasanlageComponents of exhaust systemStand / status date 10.01.20112 : VerwendungsbereichField of applicationStand / status date 10.01.20113 : Ergebnisse der PrüfungenTest resultsStand / status date 10.01.20114 : Fotodokumentationfoto documentation70 157 325 00.docVordr_Prüfbericht-ATS 01/09Seite / Page6 von / of 7

Prüfbericht / Test ReportNr. / No.: 70.157.325.00vom / of 10.01.2011Typ / TypeHersteller / Manufacturer::Institut fürFahrzeugtechnikund MobilitätRS5Capristo Exhaust Systems GmbH, D-59846 Sundern4. SchlussbescheinigungStatement of conformityDer unter Nr. 0.4. genannte Beschreibungsbogen und der darin beschriebene Typ- e n t s p r e c h e n - der oben angegebenen Prüfspezifikation.The information document mentioned under No. 0.4. and the type described thereinare - i n c o m p l i a n c e - with the Test Specification mentioned above.Dieser Prüfbericht darf nur vom Hersteller und nur in vollem Wortlaut vervielfältigtund weitergegeben werden. Eine auszugsweise Vervielfältigung undVeröffentlichung des Prüfberichtes ist nur nach schriftlicher Genehmigung desInstituts zulässig.The Test Report shall be reproduced and published in full only and only by themanufacturer. It shall be reproduced partially with the written permission of the institute,only.TÜV NORD Mobilität GmbH & Co. KGIFM - Institut für Fahrzeugtechnik und MobilitätAdlerstr. 7, 45307 EssenAkkreditiert nach / accredited DIN EN ISO/IEC 17025: D-PL-11109-01-00Benannt als Technischer Dienst / Designated as Technical ServiceVom Kraftfahrt Bundesamt / by Kraftfahrt-Bundesamt: KBA – P 00004-96Geschäftsstelle Essen, 10.01.2011Dipl.-Ing. GrohnertAuftragsnummer 8107367550Order No.E-Mailtgrohnert@tuev-nord.deTelefon / Phone +49 (0) 201 825 - 4135Fax +49 (0) 201 825 - 415370 157 325 00.docVordr_Prüfbericht-ATS 01/09Seite / Page7 von / of 7

Prüfbericht / Test ReportNr. / No.: 70 157 32500.docvom / of 10.01.2011Anlage / Enclosure 1Institut fürFahrzeugtechnikund MobilitätTyp / TypeHersteller / Manufacturer::RS5Capristo Exhaust Systems GmbH, D-59846 SundernKomponenten der Abgasanlage (Austausch-Schalldämpfer und Originalteile)Composition of the separate technical unitlfd.Nr.No.Einzelteil(e), Abmessungen in mmComponents parts, dimensions in mmOriginalteil /ErsatzteilOriginal part /ReplacementpartTeile-Nr.Part no.1)Krümmerrohr mit KatalysatorFront pipe with catalytic converterOriginalteilOriginal part--2)KrümmerrohrFront pipeOriginalteilOriginal part--3)Katalysatorcatalytic converterOriginalteilOriginal part--4a)MittelschalldämpferIntermediate silencerErsatzteilReplacementpartRS55a)Austausch-Endschalldämpfereinheit, bestehend aus linkerund rechter Einheit mit je einer UnterdruckdoseReplacement rear silencer unit, consisting of left and right unitwith one vacuum unit in eachErsatzteilReplacementpartRS55b)Steuergerät für Unterdruckdosecontrol unit for vacuum unitOriginalteilOriginal partIFMAdlerstaße 745307 EssenPRÜFLABORATORIUM / TEST LABORATORYIFM - Institut für Fahrzeugtechnik und MobilitätDAR-Registrier-Nr. / DAR-registration numberKBA-P 00004-96Seite / Page1 von / of 1

Prüfbericht / Test ReportNr. / No.: 70 157 32500.docvom / of 10.01.2011Typ / TypeHersteller / Manufacturer::Anlage / Enclosure 2RS5Capristo Exhaust Systems GmbH, D-59846 SundernInstitut fürFahrzeugtechnikund MobilitätVerwendungsbereich / Field of applicationHerstellerManufacturerFabrikmarke /Handelsbez.TrademarkFahrzeugtyp /Genehmigungs-Nr.Vehicle type /No. of homologationFz-KlasseCategoryof vehicleMotortyp /Fremd- o. SelbstzündungEngine type / positive- orcompression ignitionZweioderViertaktTwo- orFourstrokeLaufende Nummer der Anlage zum EG-TypgenehmigungsbogenNo. addendum to EC Type-approval certificateGesamtzylinderinhalt[cm 3 ]Cylindercapacity [cm 3 ]Nennleistung[kW/min -1 ]Rated maximumengine power[kW/min -1 ]1.2. 1.3. 1.4.1. 1.4.2. 1.4.3. 1.4.4.Anordnungentspr.Anlage 1lfd. Nr.Composition asshown inEnclosure 1no.quattroGmbHAudi RS5B8/e1*2001/116*0447*..M1 CFS Fremd -zündungpositiveignitionViertaktfourstroke4163 331/8250 1), 2), 3), 4a),5a), 5b)IFMAdlerstaße 745307 EssenPRÜFLABORATORIUM / TEST LABORATORYIFM - Institut für Fahrzeugtechnik und MobilitätDAR-Registrier-Nr. / DAR-registration numberKBA-P 00004-96Seite / Page1 von / of 1

Prüfbericht / Test ReportNr. / No.: 70 157 32500.docvom / of 10.01.2011Typ / TypeHersteller / Manufacturer::Anlage / Enclosure 3RS5Capristo Exhaust Systems GmbH, D-59846 SundernInstitut fürFahrzeugtechnikund MobilitätErgebnisse der Prüfungen / Test resultsGetriebeart,Anzahl derGängeKind ofgearbox,Number ofgear ratiosGearrationsemployedbenutzteÜbersetzungenÜbersetzungAchsgetriebeDrive axleratiosEG-Typgen.-Nr. bez.GeräuschEC-homolog.No.concerningto the soundlevelErsatzMesswertReplacementmeasurementfahrendes Fahrzeug / driving vehicleSerieMesswertOriginalmeasurementFz-GenehmigungVehicletypehomologationGeräuschwerte in dB(A)Sound level values in dB(A)Einfahrgeschw.[km/h]Drive-inspeed[km/h]Grenzwert*)Limitvaluestehendes Fahrzeug / stationary vehicleErsatzMesswertReplacementmeasurementSerieMesswertOriginalmeasurementFz-GenehmigungVehicletypehomologationDrehzahl[min -1 ]Enginespeed[min -1 ]AbweichungAbgasgegendruck[%]Variation inback-pressure[%]Laufende Nummer der Anlage zum EG-TypgenehmigungsbogenNo. addendum to EC Type-approval certificate1.5. 1.6. 1.7. 1.8. 1.9.Autom.Getriebe,7GangstufenAutomaticgear box, 7gear ratiosStufe D 4,375 E1 51R-021086074 74 73 50 74 78 -- 78 4125 -10%*) Grenzwert der Richtlinienfassung, die bei Erteilung der Fahrzeuggenehmigung Gültigkeit hatte*) Limit value of directive, which was valid by vehicle type homologationIFMAdlerstaße 745307 EssenPRÜFLABORATORIUM / TEST LABORATORYIFM - Institut für Fahrzeugtechnik und MobilitätDAR-Registrier-Nr. / DAR-registration numberKBA-P 00004-96Seite / Page1 von / of 1

Prüfbericht / Test ReportNr. / No.: 70 157 32500.docvom / of 10.01.2011Anlage / Enclosure 4Institut fürFahrzeugtechnikund MobilitätTyp / TypeHersteller / Manufacturer::RS5Capristo Exhaust Systems GmbH, D-59846 SundernFotodukumentationfoto documentationAnsicht Prüfungsfahrzeug von unten / view : testvehicel from belowIFMAdlerstaße 745307 EssenPRÜFLABORATORIUM / TEST LABORATORYIFM - Institut für Fahrzeugtechnik und MobilitätDAR-Registrier-Nr. / DAR-registration numberKBA-P 00004-96

Prüfbericht / Test ReportNr. / No.: 70 157 32500.docvom / of 10.01.2011Anlage / Enclosure 4Institut fürFahrzeugtechnikund MobilitätTyp / TypeHersteller / Manufacturer::RS5Capristo Exhaust Systems GmbH, D-59846 SundernAnsicht Prüfungsfahrzeug von unten, Anschluss an Serien-Kats / view : testvehicel from below,connection to series catalysts70 157 325 00.docVordr_Prüfbericht-ATS 01/09Seite / Page2 von / of 7

Prüfbericht / Test ReportNr. / No.: 70 157 32500.docvom / of 10.01.2011Anlage / Enclosure 4Institut fürFahrzeugtechnikund MobilitätTyp / TypeHersteller / Manufacturer::RS5Capristo Exhaust Systems GmbH, D-59846 SundernVerwendung der serienmäßigen Endausslässe. Die Serie hat ebenfalls keine direkteVerbindung zu den Endauslässen.Use of original end outlets. The original parts also have no direct contact to the end outlets70 157 325 00.docVordr_Prüfbericht-ATS 01/09Seite / Page3 von / of 7

Prüfbericht / Test ReportNr. / No.: 70 157 32500.docvom / of 10.01.2011Anlage / Enclosure 4Institut fürFahrzeugtechnikund MobilitätTyp / TypeHersteller / Manufacturer::RS5Capristo Exhaust Systems GmbH, D-59846 SundernKomplette Serienanlage (links) und Capristo Austauschanlage (rechts)Series unit complete / Capristo exchange unit70 157 325 00.docVordr_Prüfbericht-ATS 01/09Seite / Page4 von / of 7

Beschreibungsbogen für klappengesteuerte Abgasanlage für Audi RS 5Capristo Exhaust Systems GmbHKalmecke 5 , 59846 Sundern Germany , Tel ++49 2933 92227 0 / Fax ++ 2933 92227 27info@capristo-exhaust.de , www.capristo.de

0 Allgemeines0.1 Fabrikmarke (Firmenname des Herstellers)CAPRISTO0.2 Typ und allgemeine Handelsbezeichnung(en)RS 50.5 Name und Anschrift des HerstellersCapristo Exhaust Systems GmbHKalmecke 559846 Sundern0.7 Bei Bauteilen und selbstständigen technischen Einheiten Lage undAnbringungsart des EG-Typgenehmigungszeichenssiehe Zeichnungs Nr.: A _RS5_11_2010_2sichtbare Unterseite der Schalldämpfer, Anpunktendurch schweissen0.8 Anschrift(en) der Fertigungsstätte(n)Capristo Exhaust Sytems GmbHKalmecke 559846 Sundern

1 Beschreibung des Fahrzeugs, für das die Einrichtung bestimmt ist1.1 Fabrikmarke (Firmenname des Herstellers)1.2 Typ und allgemeine Handelsbezeichnung(en)B8/ Audi RS51.3 Merkmale zur Typidentifizierung, sofern am Fahrzeug vorhanden1.4 FahrzeugklasseM11.5 ECE-Typgenehmigungsnummer in Bezug auf den GeräuschpegelE1 51R-02 10860 Erw./Ext. 001.6 Alle unter 1.1 bis 1.5 des Typengenehmigungsbogens betreffend dasFahrzeug (Anhang 1 Anlage 2 dieser Richtlinie) aufgeführte Angaben1.1Erforderliches Verzeichnis der unter 5.2.2.4.3.3.1.2 des Anhangs 1entfälltfallenden Fahrzeuges :1.2 Motor:CFS

1.2.1 Hersteller:Audi1.2.2 Typ:Fremdzündung/Benzin1.2.3 Modellentfällt1.2.4 Nennleistung [kW/min-1]331/82501.2.5 Hubraum [cm³]41631.2.6 Zylinderzahl /Anordnung8 / V1.3 KraftübertragungAutomatikgetriebe1.3.1 Zahl der Gänge:71.4 Ausrüstung1.4.1 SchalldämpferEndschalldämpfer / Mittelschalldämpfer Audi RS5

1.4.1.1 Hersteller:MittelschalldämpferEndschalldämpferCapristoCapristo1.4.1.2 Modell:entfällt1.4.1.3 Typ:RS5gemäß Zeichnung Nr. A_RS5_11_2010_11.4.2 Ansauggeräuschdämpfer:Serienteil des Fahrzeugherstellers1.4.2.1 HerstellerAudi1.4.2.2 Modellentfällt1.4.2.3 Typ gem. Znr.entfällt1.5 Reifengröße vorne und hinten275/30R20 97Y1.5.1 Beschreibung des für die TypengenehmigungsDunlop SP Sport MAXX GTprüfung verwendeten Reifentyps

2 Beschreibung der Einrichtung2.1 Beschreibung der Austauschschalldämpferanlage unter Angabe der relat-tiven Anordnung der Teile der Anlage sowie eine Montageanleitung2 in 2 Edelstahlabgasanlage für Audi RS5 ab Originaltrennungnach Katalysator Aufbauschema/Teileliste siehe ZNr:A_RS5_11_2010_2Einbauanleitung siehe mitgeliefertes Dokument „CapristoAudi RS5 Einbauanleitung“2.2 Ausführliche Zeichnungen einschließlich Werkstoffangaben für jedesTeil, so dass sie und ihre Anordnung leicht zu erkennen sind. In denA_RS5_11_2010_1 bis A_RS5_11_2010_10 und„Capristo Audi RS 5 Einbauanleitung“Zeichnungen ist der Platz für das vorgeschriebene EG-Betriebserlaubniszeichen*) siehe mitgelieferte Dokumente und Zeichnungen.Datum, 23.11.2010

23101660ABCDEFGH1 234567891011AbgasstromAnschluß an das originale Klappensteuerungssystem desFahrzeugs(Zul. Abw.) (Oberfläche)(Material)1:8(Gewicht)Bearb.Gepr.NormDatum17.11.2010NameKrügerAbgasanlage für Audi RS5 mitAbgasklappenCapristo Exhaust Systems GmbH (Zeichnungsnummer)Kalmecke 559846 Sundern A_RS5_11_2010_1(Ursprung:) (Ersatz für:)(Ersetzt durch:) -1 234567891011----------Blatt-112BlätterA3ABCDEFGHWeitergabe sowie Vervielfälltigung dieses Dokuments, Verwertung und Mitteilungseines Inhalts sind verboten, soweit nicht ausdrücklich gestattet.Zuwiederhandlungen verpflichten zum Schadenersatz. Alle Rechte für den Fall derPatent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.

ABCDEFGH1 23456789101112Steuerungskabel desUmschaltventils+ 12 VoltSteuerungStromversorgung wahlweise geschalteter Plusoder Dauerplus-elektronisches UmschaltventilEinwegventil zur EntlüftungUnterdruckversorgungAnschluss für Staudrucküberwachung(Zul. Abw.) (Oberfläche)(Material)1:8(Gewicht)Bearb.Gepr.NormDatum17.11.2010NameKrügerAnschlußschemaCapristo SteuerungCapristo Exhaust Systems GmbHKalmecke 559846 Sundern1 2 345678910(Ursprung:)(Zeichnungsnummer)A_RS5_11_2010_1_1(Ersatz für:)11(Ersetzt durch:)Blatt1BlätterA3------------ABCDEFGHWeitergabe sowie Vervielfälltigung dieses Dokuments, Verwertung und Mitteilungseines Inhalts sind verboten, soweit nicht ausdrücklich gestattet.Zuwiederhandlungen verpflichten zum Schadenersatz. Alle Rechte für den Fall derPatent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.

123456789101112Zuwiederhandlungen verpflichten zum Schadenersatz. Alle Rechte für den Fall derPatent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.AB2Typgenehmigungszeichen(sichtbare Unterseite)787ABC8561 43C7D7DEE878F7FWeitergabe sowie Vervielfälltigung dieses Dokuments, Verwertung und Mitteilungseines Inhalts sind verboten, soweit nicht ausdrücklich gestattet.GH12Typgenehmigungszeichen(sichtbare Unterseite) 22 34512345678Pos.Abgasrohr Durchmesser 65mm2MengeMittelschalldämpferBenennungTypgenehmigungszeichen(sichtbare Unterseite)entfällt3 Typenkennzeichnung entfällt1.4828 Edelstahl -2Abgasklappe 65mm mitUnterdruckdoseA_RS5_11_2010_5 1.4828 Edelstahl -2 Endschalldämpfer A_RS5_11_2010_6_1 bis 1.4828 Edelstahl -A_RS5_11_2010_6_416Klemmung 68,3mmAufhängungenA_RS5_11_2010_7A_RS5_11_2010_8Zeichnungsnummer1.4828 Edelstahl -1.4828 Edelstahl -1.4828 Edelstahl -A_RS5_11_2010_9_1 bis 1.4828 Edelstahl -A_RS5_11_2010_9_24 Aufhängungsbolzen A_RS5_11_2010_10 1.4828 Edelstahl67Werkstoff89(Zul. Abw.)-Datum NameBearb. 17.11.2010 KrügerGepr.Norm -Capristo Exhaust Systems GmbHKalmecke 559846 Sundern(Ursprung:) --(Oberfläche)---10Maßstab(Material)-1:8Abgasanlage für Audi RS5 mitAbgasklappen(Zeichnungsnummer)A_RS5_11_2010_2-(Ersatz für:) -11(Gewicht)(Ersetzt durch:) --Blatt1- BlätterA3GH

Einbauanleitung Capristo ExhaustAustauschschalldämpfer RS5Stückliste im AuslieferungszustandMenge Bezeichnung4 Aufhängungsbolzen für Abgasanlage2 Klemmschelle für geweitetes 65mm Rohr4 Schrauben Innensechskant M8 x 308 Muttern M8 selbstsichernd, Edelstahl8 Unterlegscheiben für Schrauben und Muttern1 Mittellschalldämpfer2 Endschalldämpfer (fertig montiert mit Unterdruckdosen)Capristo Exhaust Systems GmbHKalmecke 5 , 59846 Sundern Germany , Tel ++49 2933 92227 0 / Fax ++ 2933 92227 27info@capristo-exhaust.de , www.capristo.de

Da der Audi RS5 einen in die Heckschürze integriertenAuschnitt als Endrohr hat, empfielt es sich die Anlagevorzumontieren, da diese sich dann leichter montierenlässt.Vor der Installation enpfiehlt es sich die Anlage wie inder Abbildung auf den Boden zu legen.Schritt 1:Die mittgelieferten Schellen locker auf die geweitetenEnden der hinteren Rohre schieben.Schritt 2:Die mitgelieferten Aufhängungsbolzen wie in der Abbildungin die Aufhängungen der Anlage einsetzen undmit den mitgelieferten M8 Muttern und Unterlegscheibenkontern. Da die Anlage ganz zum Schluß ausgerichtetwird, die Muttern nicht komplett festziehen.

Schritt 3:In Fahrtrichtung gesehen den hinteren rechten Teil derAnlage wie in der Abbildung auf das Rohrende am Mittelschalldämpferschieben. Die in Schritt 1 aufgesteckteSchelle so weit anzeihen, das sich noch alles bwegenlässt.Schritt 4:Wie im Schritt zuvor, den rechten hinteren Teil der Anlageauf das Rohrende schieben.

Schritt 5:Mit den mitgelieferten M8 Schrauben, Unterlegscheibenund M8 Muttern die Justierung wie in der Abbildungzusammenschrauben, jedoch nicht auf Endfestigkeitanziehen.Wenn alle Teile wie in der Abbildung (rot markiert) installiertsind, ist die Anlage für die Montage vorbereitet.Falls noch nicht erfolgt, entfernen sie die originaleAnlage.

Schritt 6:Es empfiehlt sich die Anlage zunächst hinten in dieAuschnitte der Heckschürze einzuheben. Daher bittedie originale Audi Doppelschelle nehmen, und soweitwie möglich auf die vorderen Enden der Abgasanlageschieben.

Die Anlage so weit wie möglich nach hinten in dieEndrohrausschnitte heben.Schritt 7:Dannach den vorderen Teil nach oben heben, und dieDoppelschelle zu 50% auf die Rohre der verbliebenenOriginalanlage schieben.Schritt 8:Die Aufhängungsbolzen von vorne beginnend in dieAufhängungsgummis am Fahrzeug einhängen.

Die Anlage hängt jetzt frei unter dem Fahrzeug und kannjetzt ausgercihtet werden. Dazu alle Aufhängungsbolzenso justieren, das die Aufhängungsgummies gleichmäßigbelastet sind.Den hinteren Teil der Anlage sollte man genau ausrichten,da durch den Wärmeeinfluß die Abgasanlagebis zu 20mm länger werden kann. Deshalb sollten dieEndrohre so in dem Auschnitt stehen, das überall gleichmäßigPlatz ist.Achten Sie daruf, das die Anlage soweit wie möglichnach vorne geschoben wird, damit Sie durch die Wärmeausdehnungnicht nach hinten anschlägt.

Schritt 9:Ziehen Sie alle Verbindungen, von vorne beginnendrichtig an. Nutzen Sie die Justierung um den Abstand derEndrohre genau anzupassen.Sind alle Verbindungen angezogen, empfiehlt sich eineoptische Kontrolle.Zur weiteren Überprüfung kann die Anlage von Handmehrmals hin und her bewegt werden, um eventuellauftretenden Kontakt mit anderen Fahrzeugteilen zuerkennen. Gegebenfalls die Ausrichtung der Anlagenoch einmal überprüfen. Unterdruckschläcuhe auf dieUnterdruckdosen stecken
