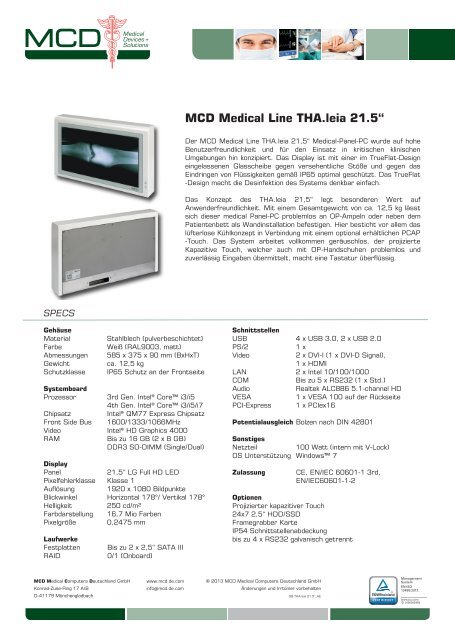

MCD Medical Line <strong>THA</strong>.<strong>leia</strong> 21.5“<br />
Der MCD Medical Line <strong>THA</strong>.<strong>leia</strong> 21,5“ Medical-Panel-PC wur<strong>de</strong> auf hohe<br />
Benutzerfreundlichkeit und für <strong>de</strong>n Einsatz in kritischen klinischen<br />
Umgebungen hin konzipiert. Das Display ist mit einer im TrueFlat-Design<br />
eingelassenen Glasscheibe gegen versehentliche Stöße und gegen das<br />
Eindringen von Flüssigkeiten gemäß IP65 optimal geschützt. Das TrueFlat<br />
-Design macht die Desinfektion <strong>de</strong>s Systems <strong>de</strong>nkbar einfach.<br />
Das Konzept <strong>de</strong>s <strong>THA</strong>.<strong>leia</strong> 21,5“ legt beson<strong>de</strong>ren Wert auf<br />
Anwen<strong>de</strong>rfreundlichkeit. Mit einem Gesamtgewicht von ca. 12,5 kg lässt<br />
sich dieser medical Panel-PC problemlos an OP-Ampeln o<strong>de</strong>r neben <strong>de</strong>m<br />
Patientenbett als Wandinstallation befestigen. Hier besticht vor allem das<br />
lüfterlose Kühlkonzept in Verbindung mit einem optional erhältlichen PCAP<br />
-Touch. Das System arbeitet vollkommen geräuschlos, <strong>de</strong>r projizierte<br />
Kapazitive Touch, welcher auch mit OP-Handschuhen problemlos und<br />
zuverlässig Eingaben übermittelt, macht eine Tastatur überflüssig.<br />
SPECS<br />
Gehäuse<br />
Material<br />
Farbe<br />
Abmessungen<br />
Gewicht<br />
Schutzklasse<br />
Stahlblech (pulverbeschichtet)<br />
Weiß (RAL9003, matt)<br />
585 x 375 x 90 mm (BxHxT)<br />
ca. 12,5 kg<br />
IP65 Schutz an <strong>de</strong>r Frontseite<br />
Systemboard<br />
Prozessor 3rd Gen. Intel® Core i3/i5<br />
4th Gen. Intel® Core i3/i5/i7<br />
Chipsatz<br />
Intel® QM77 Express Chipsatz<br />
Front Si<strong>de</strong> Bus 1600/1333/1066MHz<br />
Vi<strong>de</strong>o Intel® HD Graphics 4000<br />
RAM<br />
Bis zu 16 GB (2 x 8 GB)<br />
DDR3 SO-DIMM (Single/Dual)<br />
Display<br />
Panel<br />
21,5“ LG Full HD LED<br />
Pixelfehlerklasse Klasse 1<br />
Auflösung 1920 x 1080 Bildpunkte<br />
Blickwinkel Horizontal 178°/ Vertikal 178°<br />
Helligkeit<br />
250 cd/m²<br />
Farbdarstellung 16,7 Mio Farben<br />
Pixelgröße 0,2475 mm<br />
Laufwerke<br />
Festplatten<br />
RAID<br />
Bis zu 2 x 2,5“ SATA III<br />
0/1 (Onboard)<br />
Schnittstellen<br />
USB 4 x USB 3.0, 2 x USB 2.0<br />
PS/2<br />
1 x<br />
Vi<strong>de</strong>o<br />
2 x DVI-I (1 x DVI-D Signal),<br />
1 x HDMI<br />
LAN 2 x Intel 10/100/1000<br />
COM<br />
Bis zu 5 x RS232 (1 x Std.)<br />
Audio<br />
Realtek ALC886 5.1-channel HD<br />
VESA<br />
1 x VESA 100 auf <strong>de</strong>r Rückseite<br />
PCI-Express 1 x PCIex16<br />
Potentialausgleich Bolzen nach DIN 42801<br />
Sonstiges<br />
Netzteil<br />
100 Watt (intern mit V-Lock)<br />
OS Unterstützung Windows 7<br />
Zulassung<br />
CE, EN/IEC 60601-1 3rd,<br />
EN/IEC60601-1-2<br />
Optionen<br />
Projizierter kapazitiver Touch<br />
24x7 2,5“ HDD/SSD<br />
Framegrabber Karte<br />
IP54 Schnittstellenab<strong>de</strong>ckung<br />
bis zu 4 x RS232 galvanisch getrennt<br />
MCD Medical Computers Deutschland GmbH www.mcd.<strong>de</strong>.com © 2013 MCD Medical Computers Deutschland GmbH<br />
Konrad-Zuse-Ring 17 A/B info@mcd.<strong>de</strong>.com Än<strong>de</strong>rungen und Irrtümer vorbehalten<br />
D-41179 Mönchengladbach <strong>DB</strong> <strong>THA</strong>.<strong>leia</strong> 21.5“_AE
MCD Medical Line <strong>THA</strong>.<strong>leia</strong> 21.5“<br />
The MCD Medical Line <strong>THA</strong>.<strong>leia</strong> 21,5“ Medical-Panel-PC is <strong>de</strong>signed with<br />
respect to user-friendly usability and for the application in critical clinical<br />
environments. The display is perfectly protected (IP65) due to the True<br />
Flat Design and a flush-mounted glass panel into the front. So<br />
disinfection of the system becomes imaginable easy.<br />
The concept of the <strong>THA</strong>.<strong>leia</strong> 21,5” focusses on usability. With a total<br />
weight of approx. 12.5 kg, the system can be easily mounted in OR<br />
environments or in Intensive Care units along the patient bed or the wall.<br />
In this context, especially the fan-less cooling concept with an optional<br />
PCAP (projected capacitive) Touch wows the applicator. The system<br />
works completely noiseless. The Touch option, which can be reliably and<br />
easily used while wearing gloves, often eliminates the need for additional<br />
input <strong>de</strong>vices like a mouse or keyboard.<br />
SPECS<br />
Housing<br />
Material<br />
Color<br />
Dimensions<br />
Weight<br />
IP-Class<br />
Sheet steel (pow<strong>de</strong>r coated)<br />
White (RAL9003 matte)<br />
585 x 375 x 90 mm (WxHxD)<br />
Approx. 12.5 kg<br />
IP65 protection on the front si<strong>de</strong><br />
System Board<br />
Processor 3rd Gen. Intel® Core i3/i5<br />
4th Gen. Intel® Core i3/i5/i7<br />
Chipset<br />
Intel® QM77 Express Chipset<br />
Front Si<strong>de</strong> Bus 1600/1333/1066MHz<br />
Vi<strong>de</strong>o Intel® HD Graphics 4000<br />
RAM<br />
Up to 16 GB (2 x 8 GB)<br />
DDR3 SO-DIMM (Single/Dual)<br />
Display<br />
Panel<br />
21.5" LG Full HD LED<br />
Pixel failure class Class 1<br />
Resolution 1920 x 1080 pixels<br />
Viewing angle Horizontal 178° / 178° vertical<br />
Brightness 250 cd/m²<br />
Color display 16.7 million colors<br />
Pixel/ Dot/ Pitch 0.2475 mm<br />
Drives<br />
Hard drives<br />
RAID<br />
Up to 2 x 2.5" SATA III<br />
0/1 (Onboard)<br />
Interfaces<br />
USB 4 x USB 3.0, 2 x USB 2.0<br />
PS/2<br />
1 x<br />
Vi<strong>de</strong>o<br />
2 x DVI-I (1 x DVI-D signal)<br />
1 x HDMI<br />
LAN 2 x Intel 10/100/1000<br />
COM<br />
Up to 5 x RS232 (1 x standard)<br />
Audio<br />
Realtek ALC886 5.1-channel HD<br />
VESA<br />
1 x VESA 100 on the rear si<strong>de</strong><br />
PCI Express 1 x PCIex16<br />
Potential equal. Bolt according to DIN 42801<br />
Other<br />
Power Supply 100 Watt (internal with V-Lock)<br />
OS support Windows 7<br />
Approval<br />
CE, EN/IEC 60601-1 3rd,<br />
EN/IEC60601-1-2<br />
Options<br />
Projected Capacitive Touch<br />
24x7 2.5" HDD/SSD<br />
Frame grabber Card<br />
IP54 interface cover<br />
Up to 4 x RS232 galvanically isolated<br />
MCD Medical Computers Deutschland GmbH www.mcd.<strong>de</strong>.com © 2013 MCD Medical Computers Deutschland GmbH<br />
Konrad-Zuse-Ring 17 A/B info@mcd.<strong>de</strong>.com Subject to alternations and errors excepted<br />
D-41179 Moenchengladbach DS <strong>THA</strong>.<strong>leia</strong> 21.5“_AE
