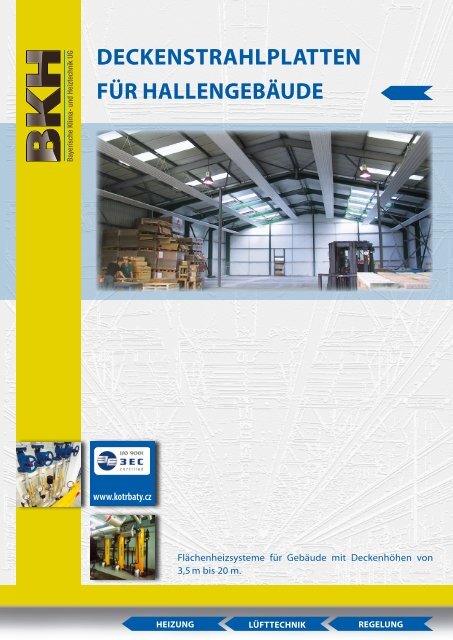

DECKENSTRAHLPLATTEN
FÜR HALLENGEBÄUDE
www.kotrbaty.cz
Flächenheizsysteme für Gebäude mit Deckenhöhen von
3,5 m bis 20 m.
HEizUNG LÜFTTECHNiK REGELUNG

AUFBAU UND MASSE DER PLATTEN
mODULE
N
DECKENSTRAHLPLATTE - 2m LANG
DECKENSTRAHLPLATTE - 4m LANG
WWW.BKH-REGENSBURG .DE
KONSTRUKTiON
Platten-Querschnitt Plattenquerschnitt mit Rasterbeleuchtung
Breite
[mm]
n x 150
Gewicht [kg]
Grundelement: Alu-Lamellen, 150 mm breit
Lamellen: Stahlrohr versenkt in Alu-Blech
Seitenwand: Alu-Blech
Isolierung: 40 mm breit mit Alu-Folie
Plattenbreiten: von 300 bis 1200 mm (150mm Raster)
Optional: Zwischenband mit Rasterbeleuchtung
(Leuchstofftröhren)
Plattenlänge: 2, 3, 4, 6 m
Um die Gesamtlänge zu erhöhen können die Platten
verbunden werden
Anschlussverrohrung der Platten: seriell/ parallel
DECKENSTRAHLPLATTE - 3m LANG
DECKENSTRAHLPLATTE - 6m LANG
Anzahl der
Aufhängungen
Platte 2m Platte 3m Platte 4m Platte 6m Länge [m]
Betriebs-
Gewicht
Leer-
Gewicht
Betriebs-
Gewicht
Leer-
Gewicht
Betriebs-
Gewicht
Leer-
Gewicht
Betriebs-
Gewicht
Legende:
1 - Alu-Heizfläche
2 - Heizrohre
3 - Isolierung
4 - Spannschraube
5 - Knotenkette
6 - Leuchtstoffröhre
Leer-
Gewicht 2 a 3 4 6
2 300 11,2 9,2 16,5 13,5 22,4 18,4 33,0 26,9 4 6 6
3 450 16,1 13,1 23,7 19,2 32,4 26,4 47,6 38,6 4 6 6
4 600 20,9 16,9 31,0 25,0 42,3 34,3 62,4 50,4 4 6 6
5 750 25,8 20,8 38,3 30,8 52,1 42,1 77,0 62,0 4 6 6
6 900 30,7 24,7 45,6 36,6 61,7 49,7 91,8 73,8 4 6 6
7 1050 35,5 28,5 52,8 42,3 71,9 57,9 106,6 85,6 4 6 8
8 1200 40,4 32,4 60,0 48,0 81,8 65,8 121,3 97,3 4 6 8
Befestigung der Deckenstrahlplatten mit integrierter
Beleuchtung:
3m - Platten haben 3 Querträger und 6 Aufhängungen
6m-Platten haben 4 Querträger und 8 Aufhängungen

BETRiEBSPARAmETER:
Wärmeträger: Warmwasser bis 110°C
Heißwasser bis 140°C
(max. Druck 1,6MPa)
Dampf bis 180°C (max. Druck 1,6MPa)
Regelungsmöglichkeiten:
Dreiwegedruckregler + Pumpe
Zweiwegedruckregler + Pumpe
Mischer mit Regler
WÄRMELEISTUNG DER DECKENSTRAHLPLATTEN NACH EN 14037
t
300 450
Plattenbreite B [mm]
600 750 900 1050 1200
t
300 450
Plattenbreite B [mm]
600 750 900 1050 1200
[K] [W/m] [W/m] [W/m] [W/m] [W/m] [W/m] [W/m] [K] [W/m] [W/m] [W/m] [W/m] [W/m] [W/m] [W/m]
30 93 131 166 201 237 272 307 70 253 357 456 552 648 744 840
35 112 157 200 242 284 327 369 75 274 387 495 599 704 808 912
40 131 184 234 284 333 383 432 80 296 418 535 647 760 872 985
45 150 212 270 326 383 440 497 85 318 449 575 696 817 937 1058
50 170 240 306 370 434 499 563 90 340 481 615 745 874 1003 1132
55 190 268 342 414 487 559 631 95 362 512 656 794 932 1070 1208
60 211 297 380 460 540 620 700 100 385 544 698 844 991 1137 1283
65 232 327 418 506 594 682 769 105 407 577 739 895 1050 1205 1360
t = (t m1 + t m2 )/2 – t i
Schaltschema
des Dreiwegedruckreglers
und der
Umwälzpumpe
kde: t m1 [°C] Temperatur vom Wärmeträger - Vorlauf, t m2 [°C] Temperatur vom Wärmeträger - Rücklauf
t i [°C] Hallentemperatur
Maximaler
Abstand
der Platten
in Querrichtung
Schaltschema
des Zweiwegedruckreglers
und der
Umwälzpumpe
ABSTAND DER PLATTENAUFHÄNGUNGEN
Schaltschema
des
Mischers
01 – Primärvorlauf, 02 – Primärrücklauf, 03 – Sekundärrücklauf, 04 – Sekundärvorlauf
Maximaler
Abstand
der Platten
in Längsrichtung
LEISTUNGSREGELUNG DER DECKENSTRAHLPLATTEN
HEizUNG LÜFTTECHNiK REGELUNG

SCHALTSCHEmA DES miSCHERS
EXCLUSIVVERTRIEB IN DEUTSCHLAND:
WWW.BKH-REGENSBURG.DE
DECKENSTRAHLPLATTE
VERTEiLSTATiON
TEmPERATURFÜHLER
SCHALTANLAGE miT
STEUEREiNHEiT
