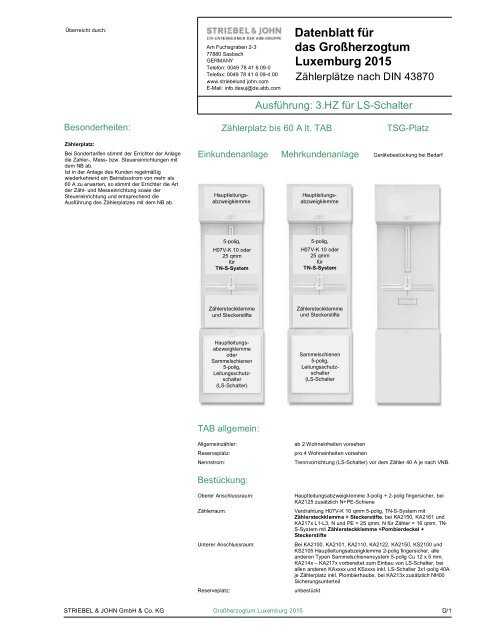

Überreicht durch: Am Fuchsgraben 2-3 77880 Sasbach GERMANY Telefon: 0049 78 41 6 09-0 Telefax: 0049 78 41 6 09-4 00 www.striebelund john.com E-Mail: info.desuj@de.abb.com <strong>Datenblatt</strong> für das Großherzogtum Luxemburg <strong>2015</strong> Zählerplätze nach <strong>DIN</strong> <strong>43870</strong> Ausführung: 3.HZ für LS-Schalter Besonderheiten: Zählerplatz bis 60 A lt. TAB TSG-Platz Zählerplatz: Bei Sondertarifen stimmt der Errichter der Anlage die Zahler-, Mess- bzw. Steuereinrichtungen mit dem NB ab. Ist in der Anlage des Kunden regelmäßig wiederkehrend ein Betriebsstrom von mehr als 60 A zu erwarten, so stimmt der Errichter die Art der Zähl- und Messeinrichtung sowie der Steuereinrichtung und entsprechend die Ausführung des Zählerplatzes mit dem NB ab. Einkundenanlage Mehrkundenanlage Gerätebestückung bei Bedarf 5-polig, H07V-K 10 oder 25 qmm für TN-S-System 5-polig, H07V-K 10 oder 25 qmm für TN-S-System Zählersteckklemme und Steckerstifte Zählersteckklemme und Steckerstifte Hauptleitungsabzweigklemme Hauptleitungsabzweigklemme Hauptleitungsabzweigklemme oder Sammelschienen 5-polig, Leitungsschutzschalter (LS-Schalter) Sammelschienen 5-polig, Leitungsschutzschalter (LS-Schalter TAB allgemein: Allgemeinzähler: Reserveplatz: Nennstrom: ab 2 Wohneinheiten vorsehen pro 4 Wohneinheiten vorsehen Trennvorrichtung (LS-Schalter) vor dem Zähler 40 A je nach VNB. Bestückung: Oberer Anschlussraum: Zählerraum: Unterer Anschlussraum: Reserveplatz: Hauptleitungsabzweigklemme 3-polig + 2-polig fingersicher, bei KA2125 zusätzlich N+PE-Schiene Verdrahtung H07V-K 10 qmm 5-polig, TN-S-System mit Zählersteckklemme + Steckerstifte, bei KA2150, KA2161 und KA217x L1-L3, N und PE = 25 qmm, N für Zähler = 16 qmm, TN- S-System mit Zählersteckklemme +Pombierdeckel + Steckerstifte Bei KA2100, KA2101, KA2110, KA2122, KA2150, KS2100 und KS2105 Hauptleitungsabzeigklemme 2-polig fingersicher, alle anderen Typen Sammelschienensystem 5-polig Cu 12 x 5 mm, KA214x – KA217x vorbereitet zum Einbau von LS-Schalter, bei allen anderen KAxxxx und KSxxxx inkl. LS-Schalter 3x1-polig 40A je Zählerplatz inkl. Plombierhaube, bei KA213x zusätzlich NH00 Sicherungsunterteil unbestückt <strong>STRIEBEL</strong> & <strong>JOHN</strong> GmbH & Co. KG Großherzogtum Luxemburg <strong>2015</strong> D/1
