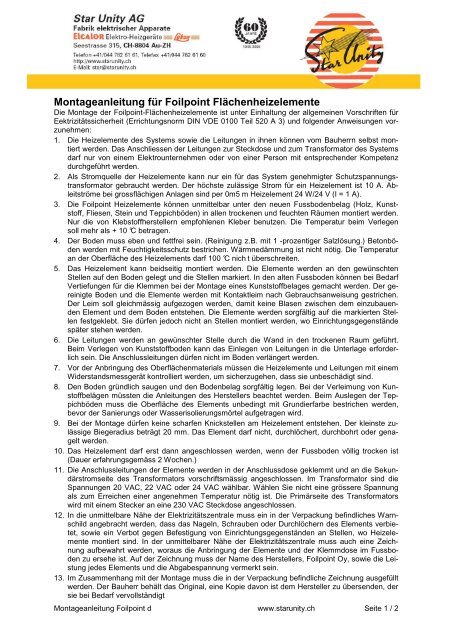

Montageanleitung für Foilpoint Flächenheizelemente
Die Montage der Foilpoint-Flächenheizelemente ist unter Einhaltung der allgemeinen Vorschriften für
Eektrizitätssicherheit (Errichtungsnorm DIN VDE 0100 Teil 520 A 3) und folgender Anweisungen vorzunehmen:
1. Die Heizelemente des Systems sowie die Leitungen in ihnen können vom Bauherrn selbst montiert
werden. Das Anschliessen der Leitungen zur Steckdose und zum Transformator des Systems
darf nur von einem Elektrounternehmen oder von einer Person mit entsprechender Kompetenz
durchgeführt werden.
2. Als Stromquelle der Heizelemente kann nur ein für das System genehmigter Schutzspannungstransformator
gebraucht werden. Der höchste zulässige Strom für ein Heizelement ist 10 A. Ableitströme
bei grossflächigen Anlagen sind per 0m5 m Heizelement 24 W/24 V (I = 1 A).
3. Die Foilpoint Heizelemente können unmittelbar unter den neuen Fussbodenbelag (Holz, Kunststoff,
Fliesen, Stein und Teppichböden) in allen trockenen und feuchten Räumen montiert werden.
Nur die von Klebstoffherstellern empfohlenen Kleber benutzen. Die Temperatur beim Verlegen
soll mehr als + 10 °C betragen.
4. Der Boden muss eben und fettfrei sein. (Reinigung z.B. mit 1 -prozentiger Salzlösung.) Betonböden
werden mit Feuchtigkeitsschutz bestrichen. Wärmnedämmung ist nicht nötig. Die Temperatur
an der Oberfläche des Heizelements darf 100 °C nich t überschreiten.
5. Das Heizelement kann beidseitig montiert werden. Die Elemente werden an den gewünschten
Stellen auf den Boden gelegt und die Stellen markiert. In den alten Fussboden können bei Bedarf
Vertiefungen für die Klemmen bei der Montage eines Kunststoffbelages gemacht werden. Der gereinigte
Boden und die Elemente werden mit Kontaktleim nach Gebrauchsanweisung gestrichen.
Der Leim soll gleichmässig aufgezogen werden, damit keine Blasen zwischen dem einzubauenden
Element und dem Boden entstehen. Die Elemente werden sorgfältig auf die markierten Stellen
festgeklebt. Sie dürfen jedoch nicht an Stellen montiert werden, wo Einrichtungsgegenstände
später stehen werden.
6. Die Leitungen werden an gewünschter Stelle durch die Wand in den trockenen Raum geführt.
Beim Verlegen von Kunststoffboden kann das Einlegen von Leitungen in die Unterlage erforderlich
sein. Die Anschlussleitungen dürfen nicht im Boden verlängert werden.
7. Vor der Anbringung des Oberflächenmaterials müssen die Heizelemente und Leitungen mit einem
Widerstandsmessgerät kontrolliert werden, um sicherzugehen, dass sie unbeschädigt sind.
8. Den Boden gründlich saugen und den Bodenbelag sorgfältig legen. Bei der Verleimung von Kunstoffbelägen
müssten die Anleitungen des Herstellers beachtet werden. Beim Auslegen der Teppichböden
muss die Oberfläche des Elements unbedingt mit Grundierfarbe bestrichen werden,
bevor der Sanierungs oder Wasserisolierungsmörtel aufgetragen wird.
9. Bei der Montage dürfen keine scharfen Knickstellen am Heizelement entstehen. Der kleinste zulässige
Biegeradius beträgt 20 mm. Das Element darf nicht, durchlöchert, durchbohrt oder genagelt
werden.
10. Das Heizelement darf erst dann angeschlossen werden, wenn der Fussboden völlig trocken ist
(Dauer erfahrungsgemäss 2 Wochen.)
11. Die Anschlussleitungen der Elemente werden in der Anschlussdose geklemmt und an die Sekundärstromseite
des Transformators vorschriftsmässig angeschlossen. Im Transformator sind die
Spannungen 20 VAC, 22 VAC oder 24 VAC wählbar. Wählen Sie nicht eine grössere Spannung
als zum Erreichen einer angenehmen Temperatur nötig ist. Die Primärseite des Transformators
wird mit einem Stecker an eine 230 VAC Steckdose angeschlossen.
12. In die unmittelbare Nähe der ElektrizitätszentraIe muss ein in der Verpackung befindliches Warnschild
angebracht werden, dass das Nageln, Schrauben oder Durchlöchern des Elements verbietet,
sowie ein Verbot gegen Befestigung von Einrichtungsgegenständen an Stellen, wo Heizelemente
montiert sind. In der unmittelbarer Nähe der Elektrizitätszentrale muss auch eine Zeichnung
aufbewahrt werden, woraus die Anbringung der Elemente und der Klemmdose im Fussboden
zu ersehe ist. Auf der Zeichnung muss der Name des Herstellers, Foilpoint Oy, sowie die Leistung
jedes Elements und die Abgabespannung vermerkt sein.
13. Im Zusammenhang mit der Montage muss die in der Verpackung befindliche Zeichnung ausgefüllt
werden. Der Bauherr behält das Original, eine Kopie davon ist dem Hersteller zu übersenden, der
sie bei Bedarf vervollständigt
Montageanleitung Foilpoint d www.starunity.ch Seite 1 / 2

! Achtung !
Die Foilpoint Folie darf nicht auf und unter nicht wärmebeständige
Kunststoffbeläge (mindestens 80°C Temperaturbeständigkeit)
verlegt werden.
1. Bei Kunststoff- oder Linoleumbodenbelägen sowie Laminat
muss zwischen Heizung und Bodenbelag eine Polyäthylenfolie
gelegt werden !
2. Zusätzlich muss im Anschlussbereich unten + oben ein Flies
(1-2mm) zwischen blauer Polyäthylenfolie und Kunststoff-
Linoleumbelag oder Laminat eingelegt werden !
Kunststoff- Linoleumbelag / Laminat
Polyäthylenfolie
Foilpoint mit Anschluss
Flies
