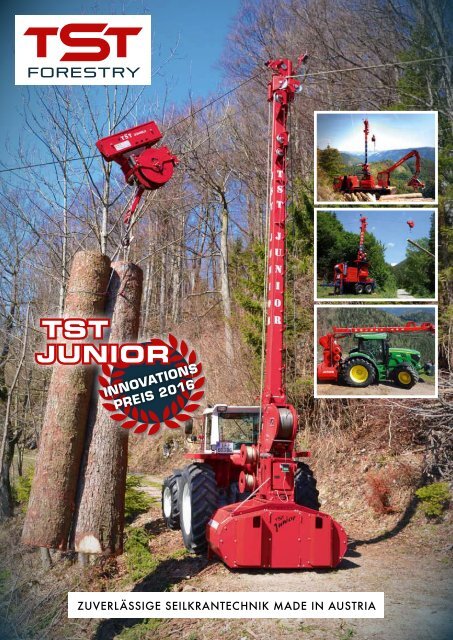

tst<br />
junior<br />
Innovations<br />
preis 2016<br />
ZUVERLÄSSIGE SEILKRANTECHNIK MADE IN AUSTRIA
tst 400<br />
tst junior<br />
DER UNIVERSELLE ZUR<br />
DURCHFORSTUNG<br />
2 oder 3 Tonnen Zugkraft<br />
Innovations<br />
preis 2016<br />
Mit dem hydrostatisch angetriebenen und automatisierten Zwei- oder<br />
Drei-Seilgerät <strong>TST</strong> 400 ist ein flexibles Arbeiten in der Durchforstung<br />
garantiert. In der Konfiguration extrem variabel, wird er jedem Kundenwunsch<br />
gerecht. Auch aufgebaut auf LKW oder als Gebirgsharvester<br />
erhältlich.<br />
Tragseil: 550m<br />
Beseilung 2 T 2,5 T 3t<br />
Tragseil 550 m Ø 16 mm 550 m Ø 17 mm 550 m Ø 18 mm<br />
Zugseil 1100 m Ø 9 mm 1000 m Ø 10 mm 1000 m Ø 10 mm<br />
Retourseil 1000 m Ø 7 mm 1000 m Ø 7 mm 1000 m Ø 7 mm<br />
Abspannseil 4x 45 m Ø 16 mm 45 m Ø 16 mm 65 m Ø 18 mm<br />
Seilgeschwindigkeit max. 10 m/sek. max. 10 m/sek. max. 10 m/sek.<br />
Masthöhe 9.5 m 9.5 m 12 m<br />
Advantages Vorteile of <strong>TST</strong> von Tower <strong>TST</strong> Seilgeräten:<br />
KOMPAKT - WENDIG –<br />
PLATZSPAREND<br />
Tragseillänge: 500m oder 450m<br />
Forstunternehmer und Waldbesitzer sind<br />
begeistert! Einfache Bedienung und<br />
unschlagbares Preisleistungsverhältnis<br />
• braucht nur eine geringe Stellfläche – die<br />
Forststraße bleibt passierbar<br />
• schnell aufgestellt<br />
• besonders servicefreundlich bei wenig<br />
Wartung<br />
• auch als Anhängerversion erhältlich<br />
Beseilung 2t 3t<br />
Tragseil 500 m Ø 15 mm 450 m Ø 16 mm<br />
Zugseil 1000 m Ø 8 mm 800 m Ø 10 mm<br />
Retourseil 900 m Ø 6 mm 800 m Ø 6 mm<br />
Abspannseil 4x 50 m Ø 16 mm 50 m Ø 16 mm<br />
Seilgeschwindigkeit max. 4,5 m/sek. max. 3,5 m/sek.<br />
Masthöhe 9.5 m 9.5 m<br />
• Einfache Bedienung bei großer Leistung<br />
• Antriebe von Zugseil und Tragseil bzw.<br />
Tragseilbremse sind überlastsicher ausgeführt<br />
• Großer Ausspannwinkel (300°) durch<br />
drehbaren Mastkopf<br />
• Stabile Konstruktion und verständliche Technik<br />
• Funksteuerung + Zielautomatik optimieren<br />
Produktivität mit wenig Personal<br />
• Hydrostatisch angetrieben<br />
• Große Seiltrommeln sichern gleichbleibende<br />
Zugkraft und Geschwindigkeit und sorgen<br />
außerdem für problemlose Spulung und<br />
Schonung der Seile<br />
• großer Ausspannwinkel: 300°<br />
• überlastsichere Bremsen<br />
• optionale Paar Funksteuerung und<br />
Zielautomatik<br />
• Für Traktoren ab 100PS – Zapfwellenantrieb,<br />
hydrostatisch<br />
• bergauf & bergab, oder nur bergauf<br />
StraSSe im Winter zu weich? Dieses<br />
Super-Leichtgewicht hat immer Saison!
tst 600 tst 800<br />
GEBIRGSHARVESTER ODER AUF ANHÄNGER<br />
3,5 Tonnen Zugkraft<br />
DAS STARKHOLZSEILGERÄT<br />
4 ODER 5 TONNEN ZUGKRAFT<br />
DAS UNIVERSELLE SEILGERÄT FÜR EINSÄTZE<br />
VON SCHWACHHOLZ BIS ZUR ENDNUTZUNG<br />
Tragseillänge: 650m<br />
Ein noch nicht allzu schweres, starkes Seilgerät – die Light Version<br />
eines Starkholzseilgerätes. Egal ob aufgebaut auf Tandemanhänger<br />
mit Stationärmotor oder in Kombination mit Ladekran und Prozessor<br />
( ) – der <strong>TST</strong> 600 ist ein flexibles und rationales<br />
Kippmastseilgerät, sowohl für die Durchforstung als auch im Starkholzbereich.<br />
Technische Daten<br />
Das flexible Kippmastseilgerät für Vorlichtung und Endnutzung. In Kombination mit Ladekran und<br />
Prozessor (<br />
) das größte Starkholz-Universalgerät von <strong>TST</strong>. Es zeichnet sich vor<br />
allem durch seine Robustheit aus und meistert die schwierigsten Aufgaben mit Leichtigkeit.<br />
Als Gebirgsharvester, auf LKW oder als Anhänger-Seilgerät erhältlich.<br />
Tragseillänge: 850m<br />
Technische Daten<br />
Tragseil<br />
650 m Ø 18,5 mm<br />
Tragseil<br />
700 m Ø 22 mm<br />
Zugseil<br />
1.400 m Ø 11 mm<br />
Zugseil<br />
1.400 m Ø 13 mm<br />
Retourseil<br />
1.400 m Ø 9 mm<br />
Retourseil<br />
1.400 m Ø 9 mm<br />
Abspannseil 4x<br />
65 m Ø 18 mm<br />
Abspannseil 4x<br />
4 x 80 m Ø 20 mm<br />
Laufwagen<br />
<strong>TST</strong> 3500 / I<br />
Laufwagen<br />
<strong>TST</strong> 4500 / I<br />
Masthöhe<br />
12 m<br />
Masthöhe<br />
12 m
Laufwagen<br />
Harvesteraggregat <strong>TST</strong> 60 H<br />
5 Modelle, patentiert<br />
Horizontal &<br />
Bergauf<br />
Retourseil<br />
Tragseil<br />
Klemme<br />
Seil 1<br />
Seil 1<br />
Bergabseilen<br />
Retourseil<br />
Tragseil<br />
Seil 1<br />
Tragseilklemme<br />
Tragseilklemme<br />
Klemme<br />
Seil 1<br />
Horizontal- und<br />
Bergaufseilen<br />
Tragseil<br />
Tragseilklemme<br />
Seil 1<br />
Retourseil<br />
Lastseil<br />
Lastseil<br />
Klemme Seil 1<br />
Lastseil<br />
• überlastsichere Bremsen<br />
• funkgesteuerte Trag- bzw.<br />
Zugseilbremse<br />
• große Laufrollen<br />
• mit allen Seilgeräten kompatibel<br />
• Bestandschonende Bringung<br />
(Durchforstung, Vorlichtung)<br />
• Ganzbaumbringung<br />
(zur Prozessoraufarbeitung)<br />
• Ablegen der Last<br />
Technische Daten <strong>TST</strong> 60 H TIMBERNATOR<br />
Fälldurchmesser max.<br />
70 cm<br />
Vorschubkraft max.<br />
60 kn<br />
Vorschubgeschwindigkeit 0 – 4 m/sek.<br />
Greiferöffnung max.<br />
130 cm<br />
Entastungsdurchmesser 5 – 65 cm<br />
Empfohlene Antriebsleistung 110kW | 150 PS<br />
P max.<br />
350 bar<br />
Ölmenge<br />
de 220 l/min<br />
Gewicht<br />
1300 kg<br />
STABIL, LEISTUNGSFÄHIG UND<br />
EINFACH ZU BEDIENEN<br />
Timbernator überzeugt durch stabile Bauweise,<br />
großem Tilt-Winkel und extremer Vorschubkraft.<br />
Die große Greiferöffnung von 130 cm meistert<br />
mühelos selbst schwierigste Aufgaben.<br />
Das lange Kettenband verleiht Timbernator<br />
schnellen Vorschub bei geringem Anpressdruck<br />
und Reibungswiderstand. Dadurch wird eine<br />
hervorragende Entastungsqualität, vom großen<br />
bis zum kleinen Durchmesser, erzielt.<br />
Ein kurzer Greiferabstand vereinfacht außerdem<br />
das Aufarbeiten von Hart- oder Krumm-Holz und<br />
der große Tilt erleichtert den Einsatz in steilem<br />
Gelände.<br />
<strong>TST</strong> 60 H kann auch als reines Harvesteraggregat<br />
verwendet werden, wobei Holz von 5 – 65 cm<br />
Durchmesser aufgearbeitet werden kann.<br />
<strong>TST</strong> 60 H Timbernator ist mit vielen namenhaften<br />
Harvestersteuerungen kompatibel.<br />
Der Laufwagen besitzt eine mit Funk angesteuerte<br />
Zugseil- und Tragseilbremse, die<br />
wechselweise hydraulisch betätigt wird. Daher<br />
ist gewährleistet, dass der Laufwagen auch<br />
beim Zuziehen der Last überstellt und die Last<br />
in beliebiger Höhe angeklemmt werden kann.<br />
Dies ist ein wesentlicher Vorteil bei:<br />
Die großen Laufrollen bewirken einen geringen<br />
Seilverschleiß und eine erhöhte Laufruhe des<br />
Laufwagens. Die optimal ausgelegte Hydraulik<br />
gewährleistet einen zuverlässigen Betrieb bei<br />
geringem Serviceaufwand. Mit Hilfe akustischen<br />
Signale werden Batteriespannung und<br />
Hydraulik überwacht.<br />
LW <strong>TST</strong> 2500/I LW <strong>TST</strong> 3500/I LW <strong>TST</strong> 5000/I LW <strong>TST</strong> 2500<br />
(3500) en aval<br />
Zugseil max. Ø 11 mm max. Ø 12 mm max. Ø 11 - 14 mm max. Ø 12 mm<br />
(14 mm)<br />
Lastseil max. Ø 11 mm max. Ø 12 mm max. Ø 11 - 14 mm<br />
Retourseil max. Ø 11 mm max. Ø 8,5 mm 160 m @ Ø 9 mm<br />
Lastseilspeicher<br />
max. 85 m<br />
@ Ø 11 mm<br />
max. 85 m<br />
@ Ø 11 mm<br />
120 m<br />
@ Ø 11 mm<br />
Tragseildurchmesser Ø 14 - 22 mm Ø 16 - 22 mm Ø 18 - 24 mm Ø 12 - 18 mm<br />
(18 - 24 mm)<br />
Tragkraft 2,5 t 3,5 t 5 t 2,5 t (3,5 t)<br />
Gewicht<br />
ca. 300 kg<br />
(ohne Beseilung)<br />
3-Seil<br />
bergauf + bergab<br />
ca. 340 kg<br />
(ohne Beseilung)<br />
ca. 800 kg<br />
(ohne Beseilung)<br />
2-Seil<br />
bergauf<br />
ca. 140 kg<br />
(160 kg)<br />
Einsatzmöglichkeit All terrain All terrain All terrain Bergauf im<br />
2-Seilbetrieb
„Das allerwichtigste ist,<br />
dass die Kunden eine gute<br />
Einschulung bekommen,<br />
damit die Maschine in<br />
möglichst kurzer Zeit eine<br />
gute Leistung erbringt –<br />
darauf legen wir größten<br />
Wert!“<br />
Johann Tröstl<br />
Mögliche Arbeitsverfahren<br />
TS = Tragseil<br />
ZS = Zugseil<br />
RS = Retourseil<br />
LS = Lastseil<br />
Horizontal und<br />
Bergaufseilen<br />
Bergabseilen<br />
Bergabfahren<br />
durch Eigengewicht<br />
1986 Der erste 3-Seil Laufwagen zur Bergabbringung weltweit wird<br />
von Tröstl sen. entwickelt.<br />
1995 Johann Tröstl sen. wird mit dem Innovationspreis für das<br />
Seilgerät Syncrofalke ausgezeichnet.<br />
2015 Auch in Großbritannien, Frankreich, Schweiz sind <strong>TST</strong><br />
Seilgeräte und Laufwägen erfolgreich im Einsatz<br />
2016 <strong>TST</strong> Seilgeräte Tröstl GmbH wird zum Forstausrüster des<br />
Jahres gewählt.<br />
2016 Innovationspreis des Bundesministeriums und der Klagenfurter<br />
Messe für das Kippmastseilgerät <strong>TST</strong> Junior<br />
2017 Erstes <strong>TST</strong> Seilgerät in Japan<br />
<strong>TST</strong> Seilgeräte Tröstl GmbH<br />
Hammerstraße 9<br />
3184 Türnitz<br />
Austria<br />
Phone: (+43) 660 | 327 76 75<br />
Fax: (+43) 02769 | 8664 - 26<br />
verkauf@tst-seilkran.at<br />
www.tst-forestry.com
