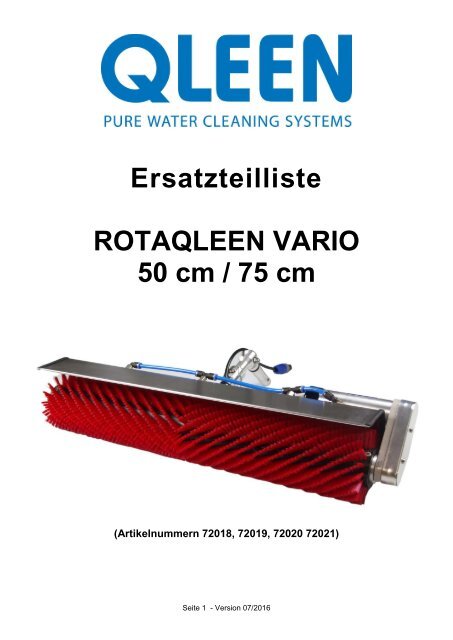

Rotaqleen Vario 50-75 Ersatzteilliste Deutsch_07_2016

Ersatzteilliste
ROTAQLEEN VARIO
50 cm / 75 cm
(Artikelnummern 72018, 72019, 72020 72021)
Seite 1 - Version 07/2016

Explosions- Zeichnung für ROTAQLEEN VARIO
Seite 2 - Version 07/2016

Teile Nr. Artikel Nr.
ROTAQLEEN VARIO
Menge € Preis
Bezeichnung
pro Gerät je Stück netto
1 72054 T-Träger 1 84,10
2 72052 Arm links 1 125,54
3 72053 Arm rechts 1 101,15
4 72057 Kühlkörper 1 200,20
5 72056 Mitnehmer rechts 1 189,00
6 72055 Mitnehmer links 1 175,00
7 106834 Gelenk 0034 1 33,63
8 0015-1 Gelenk 0015-1 1 32,20
9 72058 Riemenabdeckung 1 96,25
10
72024 (Solar)
72025 (Glas)
72026 (Fassade)
72022 (Solar)
72023 (Glas)
Ersatzbürste 50 cm 1 132,50
Ersatzbürste 75 cm 1 195,00
11 6890075 Schutzblech RQ50/75 1 19,98
12 K 49 S Endkappe 49-50mm mit Ø12 Loch 1 1,01
13 241299 Maxon DC Motor 1 895,80
14 739820 SPEAKON Steckverbindung 2polig 1 8,37
15 6001-2RS IBU Rillenkugellager 2 6,75
16 AXK Axialrollenlager AXK 0821 1 7,35
17 1772280000 Verschraubung M12 grau 1 1,15
18 IQSLF 188 G L-Steckverschraubung 1/8"a 2 5,00
19 22287 O-Ring FPM 75 41x2mm 1 4,23
20 21831 O-Ring FPM 75 39x2mm 2 4,13
21 4711 Gewindestift M6x5 1 0,50
22 4711 Senkkopfschraube M4x10 4 0,50
23 KR04-1-16 Kettenrad 04-1, Z=16 2 23,27
24 K04-1(A) Rollenkette 0,31m (pro m) 12,00
25 K04-1(A)-E Verschlussglied 1 1,25
26 4711 Linsenkopfschraube M5x8 2 0,50
27 4711 Gewindestift M4x4 6 0,50
28 48776 Wellendichtring FPM A-OF 12x16x3 1 6,68
29 4711 Abstandsbolzen M5x25 2 0,50
30 4711 Scheibe Ø13mm 1 0,50
31 4711 Zylinderkopfschraube M6x16 2 0,50
32 4711 Zylinderkopfschraube M5x30 1 0,50
33 4711 Scheibe Ø5,3mm 1 0,50
34 KR04-1-08 Kettenrad 04-1, Z=8 1 1,92
35 4711 Sechskantmutter M5 1 0,50
36 4711 Schraube mit Halbrundkopf und Bund M6x8 2 0,50
37 4711 Hülsenmutter M6x20 2 0,50
38 4711 Einnietmutter M5 4 0,50
Seite 3 - Version 07/2016

Menge € Preis
pro Gerät pro Stück
39 4711 Linsenkopfschraube M5x12 4 0,50
Teile Nr. Artikel Nr. Bezeichnung
40 4711 Scheibe groß Ø5,3mm 4 0,50
41 4711 Schraube mit Halbrundkopf M6x8 2 0,50
42 4711 Hutmutter M8 2 0,50
43 4711 Scheibe Ø8,4mm 3 0,50
44 4711 Sechskantmutter M8 1 0,50
45 4711 Kotflügelscheiben 8,4x20x1,25 1 0,50
46 4711 Sechskantschraube M8x45 1 0,50
47 4711 Linsensenkschraube M8x40 1 0,50
48 IQSTFF 188 T-Steckverschraubung 1/8"i - Ø8 1 (3*) 5,98
49 IQSLF 188 L-Steckverschraubung 1/8"i - Ø8 3 5,00
50 72523 Y-Verbinder Ø8mm Kunststoff 1 10,50
51 09610025 Kantenschutz 0,94m(1,14m*) (pro m) 3,85
52 dz25818 PA-Dichtring 1/8"x1,5 4 (6*) 0,18
53 72541 / 72598 Fächerdüse 0,4mm (0,3mm*) 4 (6*) 10,50
* für ROTAQLEEN VARIO 75 cm
Alle Angaben ohne Gewähr.
Änderungen vorbehalten.
Alle Preise verstehen sich zzgl. der gesetzlichen Mehrwertsteuer.
