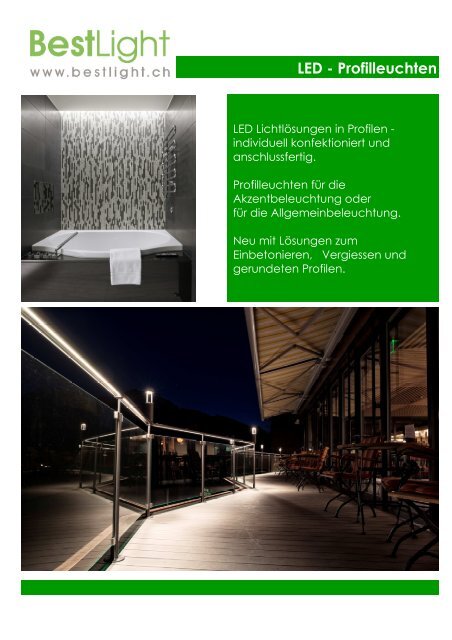

LED-Profilleuchten_V201601

bestlightAG

LED - Profilleuchten

LED Lichtlösungen in Profilen -

individuell konfektioniert und

anschlussfertig.

Profilleuchten für die

Akzentbeleuchtung oder

für die Allgemeinbeleuchtung.

Neu mit Lösungen zum

Einbetonieren, Vergiessen und

gerundeten Profilen.


2


LED - Profilleuchten

LED-Profilleuchten massgeschneidert

Wir fertigen anschlussfertige individuelle LED Leuchten.

Die Leuchten werden ausschliesslich mit hochwertigen Profilen,

LED‘s neuster Generation, bester Effizienz und höchster Farbkonstanz

gefertigt.

Schildern Sie uns Ihre Anwendung oder bestellen Sie direkt aufs Objekt.

Wir beraten Sie gerne.

BestLight Profilleuchten bieten:

• die passende Profilart

• die exakte Profillänge

• saubere und feste Kabelzugentlastung

• den Kabelaustritt an der gewünschten Stelle

• den optimalen Lichtstrom pro Meter

• die richtige und konstante Lichtfarbe

• wenn gewünscht Ansteuerung oder Dimmung

• Dynamisches Licht, RGB, RGBW, Weisslicht

BestLight LED-Profile ¦ schnell & unkompliziert

BestLight LED-Profile ¦ innovative energiesparende Beleuchtung

3


Inhaltsverzeichnis

LED-Profile

11 17.5 x 7mm 20 30 x 65mm

12 17.5 x 15mm 21 9 x 15mm

13 17.5 x 26mm 23.2 x 28mm

8.25 x 30.8mm 22 23.2 x 28mm

mit Kragen

14 35 x 35mm 27.9 x 28mm

15 80 x 35mm 23 35 x 76.6mm

rund ø 24mm

35 x 76.6mm

Up Down

16 52.3 x 7.63mm 24 20 x 24.6mm

27.5 x 66mm 44.8 x 11mm

17 70 x 26.2mm 25 33.8 x 131mm

70 x 16mm 30x22mm

asymmetrisch

18 22.6 x 8mm 26 27.7x70mm

29.6 x 8.47

mit Kragen

27 18.4 x 13mm

19 22.6 x 15mm 18.4 x 19.7mm

45 x 35mm 28 19 x 10.2mm

4


Inhaltsverzeichnis

LED-Profile

28 35 x 25mm

mit Kragen

36 45 x 57mm

mit Kragen

29 19 x 8mm 37 60 x 36mm

19 x 19mm 38 60 x 50mm

30 25 x 25mm 39 Montageblech

31 19 x 8mm

mit Kragen

19 x 19mm

mit Kragen

Einbetonierschiene

40 Einbetonierschiene

randlos

32 24 x 33.5mm

rund ø 29.9mm

33 65 x 22mm

25 x 12.5mm

34 25 x 14.5mm

mit Kragen

80 x 26.3mm

35 30 x 42.4mm

25 x 35.2mm

36 45 x 60mm

5


Inhaltsverzeichnis

LED-Bänder

ECO: Farbkonstanz für eine komplette Lieferung garantiert

PROF: Folgelieferungen im gleichen Binning reproduzierbar

Seite Betrieb LED-Band Qualität Mac

Adam

Helligkeit

41 24VDC

RGB

41 24VDC

RGBW

42 24VDC Flexstrip Dynamic

72

Flexstrip 72 RGB ECO 5 450lm/m

Flexstrip 115 RGBW ECO 5 1350lm/m

ECO 5 1200lm/m

42 24VDC Flexstrip 72 ECO 5 1270lm/m

43 24VDC Flexstrip 48 ECO 5 820lm/m

43 12VDC Flexstrip 24 ECO 5 400lm/m

44 24VDC Flexstrip 5000 light ECO 3 1700lm/m

44 24VDC Flexstrip 5000 ECO 3 2300lm/m

45 24VDC DynamicWhite II PROF 3 2368lm/m

45 24VDC High Performance PROF 2 1800lm/m

46 24VDC Linflex PROF 3 423lm/m

46 24VDC Shortpitch PROF 3 846lm/m

47 24VDC Powerflex PROF 3 1800m/m

47 24VDC Shortpitch 600 PROF 3 615lm/m

48 24VDC Shortpitch 1200 PROF 3 1220lm/m

48 24VDC Shortpitch 1800 PROF 3 1777lm/m

6


Inhaltsverzeichnis

Seite Betrieb LED-Band Qualität Mac

Adam

Helligkeit

49 24VDC Shortpitch 2500 PROF 3 2470lm/m

49 24VDC Standard flex 600 PROF 3 510lm/m

50 24VDC Standard flex 1200 PROF 3 1020lm/m

50 24VDC Standard flex 1800 PROF 3 1530lm/m

51 Impressionen

7


LED - Profilleuchten

Installations-Guide

Die BestLight LED-Profilleuchten bieten verschiedene Optionen für den optimalen Einsatz.

Wenn nicht anders gewünscht fertigen wir in der Standard Version.

Positionierung LED:

Standard:

Bündig:

Unterbruchslos:

einmitten

Bündig Seite A, Seite B

Unterbruchsloses Licht

Einspeisung:

Standard:

Option 2 Litzen:

Option 1 Klemme:

Option 2 Klemmen:

Option individuell:

Litze stirnseitig 2 Meter

2 Litzen stirnseitig 2 Meter

1 Klemmkontakt im Profil für

Festleiter 0.5mm²

(Zugentlastung Bauseits)

2 Klemmkontakte im

Profil für Festleiter 0.5mm²

(Zugentlastung Bauseits)

Individuelle Verdrahtung

(transparentes

Designkabel, wetterfeste

Kabel, abgemessene

Kabellänge…)

Kabelaustritt:

Standard:

Stirnseitig durch Enddeckel

Option Boden:

Austritt durch den Boden des

Profils (5mm vom Profilende)

Option Schenkel:

Austritt durch den

Schenkel des Profils

(5mm vom Profilende)

links

rechts

8


LED - Profilleuchten

Technische Informationen / Montage

Kabelaustritt:

Option

Standard:

Flex:

Option Boden:

Kabellänge:

Option Schenkel:

Standard:

Spezial:

Montageart:

Standard Clips:

Magnet:

Individueller

Stirnseitig durch

Kabelaustritt

(nach

Enddeckel

Massangabe)

gerne besprechen wir die

Möglichkeiten

Austritt durch den Boden des

Profils (10mm vom Profilende)

Austritt durch den

Schenkel des Profils

2

rechts:

Meter

-L___Ι

Anschlusslitzen

Längen links: nach L___Ι- Ihren

Angaben (10mm vom Profilende)

Jedes Profil wird mit

Montageclips geliefert

(sofern vorhanden, siehe

Beschrieb Profil)

Einfachste Montage mit

Magnet Typ 1 (geklebt)

Typ 2 (geschraubt)

Typ 1 Typ 2

Haltekraft 2.1kg Haltekraft: 3kg

lbh: 20x10x2mm Ø: 13 h: 4.5mm

Montageplatte (lbh): 60x15x2mm

Montageschiene:

Befestigungsschiene für

Wandprofile #: 001-2240;

001-2250; 001-2260; 001-2290

Einbetonierschiene:

Einbetonierschiene verzinkt,

und individuelle Länge

für die Profile #:

• 001-4030

Seite 39

Einbetonierschiene

randlos:

Randlose Lösung für verputzte

Decken und Wände

• 001-4010

Seite 40

Keramikplättliprofile:

Das LED-Profil wird in das

Montageprofil eingelegt und

bauseits mit Silikon abgedichtet.

Montageprofile für die

Profile #:

• 001-2010

• 001-2150

9


LED - Profilleuchten

Technische Informationen / Montage

Vergiessen:

LED-Profilleuchten Standard: für jeden Stirnseitig Einsatzort. durch

Die LED's werden von Witterungseinflüssen Enddeckel und Wasser optimal geschützt.

Wir vergiessen mit opalen oder klaren Spezialvergussmassen.

Option Boden:

Austritt durch den Boden des

Profils (10mm vom Profilende)

Biegen:

Option Schenkel: Austritt durch den

Schenkel des Profils

LED-Profilleuchten rundgewalzt rechts: -L___Ι

Individuelle Rundungen und links: Formen L___Ι- aus LED-Profilleuchten

(10mm vom Profilende)

Wichtiger Hinweis zur Montage:

Bei der Montage der Profile ist die unterschiedliche Ausdehnungskoeffizienz von Aluminium

und Kunststoff zu berücksichtigen. Von 20° C ausgegangen, verändert sich die Länge bei

Aluminium um ca. 0.25mm und bei Kunststoff um ca. 0.7mm pro Meter je 10° C

10


Profile

LED - Profilleuchten

Profil 17.5 x 7mm

max. 3000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2010 Einbauprofil

Aufbauprofil

Profil 17.5 x 7mm mit Kragen

001-2011 Standard klar

001-2012 Standard opal

001-2013 30° optische

Linse klar

001-2014 60° optische

Linse klar

001-2015 Endkappen

001-2016 Halteklammern

001-2019 Verbindungsstück

max. 3000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2020 Einbauprofil 001-2011 Standard klar

001-2012 Standard opal

001-2013 30° optische

Linse klar

001-2014 60° optische

Linse klar

001-2025 Endkappen

11


LED - Profilleuchten

Profil 17.5 x 15mm

max. 3000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2030 Einbauprofil

Aufbauprofil

Profil 17.5 x 15mm mit Kragen

001-2011 Standard klar

001-2012 Standard opal

001-2033 30° optische

Linse klar

001-2034 60° optische

Linse klar

001-2035 Endkappen

001-2036 Halteklammern

001-2039 Verbindungsstück

max. 3000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2040 Einbauprofil 001-2011 Standard klar

001-2012 Standard opal

001-2033 30° optische

Linse klar

001-2034 60° optische

Linse klar

001-2045 Endkappen

12


LED - Profilleuchten

Profil 17.5 x 26mm

max. 3000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2050 Einbauprofil

Aufbauprofil

001-2011 Standard klar

001-2012 Standard opal

001-2055 Endkappen

001-2056 Halteklammern

001-2059 Verbindungsstück

Profil 8.25 x 30.8mm

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2060 Einbauprofil

Aufbauprofil

001-2011 Standard klar

001-2012 Standard opal

001-2065 Endkappen

001-2066 Halteklammern

13


LED - Profilleuchten

Profil 35 x 35mm

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2070 Einbauprofil

Aufbauprofil

001-2071 Standard klar

001-2072 Standard opal

001-2075 Endkappen

001-2079 Verbindungsstück

001-2079_90 Verbindungsstück

90°

Profil 35 x 35mm mit Kragen

max. 3000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2080 Einbauprofil 001-2071 Standard klar

001-2072 Standard opal

001-2085 Endkappen

001-2086 Halteklammern

001-2089 Verbindungsstück

14


LED - Profilleuchten

Profil 80 x 35mm

max. 3000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2090 Einbauprofil

Aufbauprofil

001-2091 Standard klar

001-2092 Standard opal

001-2095 Endkappen

001-2099 Verbindungsstück

Profil rund ø 24mm

max. 3000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2100 Aufbauprofil

Kleiderständer

001-2101 Standard klar

001-2102 Standard opal

001-2105 Endkappen

001-2106 Wandclip

001-2107 Abhängung

001-2108 Stangenhalterung

15


LED - Profilleuchten

Profil 52.3 x 7.63mm

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2110 Aufbauprofil 001-2011 Standard klar

001-2012 Standard opal

001-2115 Endkappen

001-2116 Haltekammern

Profil 27.5 x 66mm

max. 3000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2120 Treppenstufenbeleuchtung 001-2011 Standard klar

001-2012 Standard opal

001-2125 Endkappen

16


LED - Profilleuchten

Profil 70 x 26.2mm

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2130 Einbauprofil 001-2011 Standard klar

001-2012 Standard opal

001-2135 Endkappen

Profil 70 x 16mm

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2140 Einbauprofil 001-2141 Standard klar

001-2142 Standard opal

001-2145 Endkappen

17


LED - Profilleuchten

Profil 22.6 x 8mm

max. 3000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2150 Einbauprofil

Aufbauprofil

001-2151 Standard klar

001-2152 Standard opal

001-2155 Endkappen

001-2156 Halteklammern

Profil 29.6 x 8.47mm mit Kragen

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2160 Einbauprofil 001-2151 Standard klar

001-2152 Standard opal

001-2165 Endkappen

18


LED - Profilleuchten

Profil 22.6 x 15mm

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2170 Einbauprofil

Aufbauprofil

001-2151 Standard klar

001-2152 Standard opal

001-2175 Endkappen

001-2176 Halteklammern

Profil 45 x 35mm

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2180 Kantenbeleuchtung von

herunter gehängten

Decken

001-2151 Standard klar

001-2152 Standard opal

19


LED - Profilleuchten

Profil 30 x 65mm

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2190 Einbauprofil

Aufbauprofil

001-2191 Standard klar

001-2192 Standard opal

001-2195 Endkappen

Profil 30 x 65mm mit Kragen

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2200 Einbauprofil 001-2191 Standard klar

001-2192 Standard opal

001-2205 Endkappen

20


LED - Profilleuchten

Profil 9 x 15mm

max. 3000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2210 Einbauprofil

Aufbauprofil

001-2211 Standard klar

001-2212 Standard opal

001-2215 Endkappen

Profil 23.2 x 28mm

max. 3000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2220 Einbauprofil

Aufbauprofil

001-2221 Standard klar

001-2222 Standard opal

001-2225 Endkappen

001-2226 Halteklammern

21


LED - Profilleuchten

Profil 23.2 x 28mm mit Kragen

max. 3000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2230 Einbauprofil 001-2221 Standard klar

001-2222 Standard opal

001-2235 Endkappen

Profil 27.9 x 28mm

max. 2000mm

Befestigungsschiene

hoch

Befestigungsschiene

schmal

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2240 Aufbauprofil 001-2221 Standard klar

001-2222 Standard opal

001-2245 Endkappen

001-2247 Befestigungsschiene

schmal

001-2248 Befestigungsschiene

hoch

22


LED - Profilleuchten

Profil 35 x 76.6mm

max. 2000mm

Befestigungsschiene hoch

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2250 Aufbauprofil 001-2071 Standard klar

001-2072 Standard opal

001-2255 Endkappen

001-2247 Befestigungsschiene

schmal

001-2248 Befestigungsschiene

hoch

Profil 35 x 76.6mm Up Down

max. 2000mm

Befestigungsschiene hoch

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2260 Aufbauprofil 001-2071 Standard klar

001-2072 Standard opal

001-2265 Endkappen

001-2247 Befestigungsschiene

schmal

001-2248 Befestigungsschiene

hoch

23


LED - Profilleuchten

Profil 20 x 24.6mm

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2270 Aufbauprofil 001-2272 Standard opal 001-2275 Endkappen

Profil 44.8 x 11mm

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2280 Einbauprofil

Aufbauprofil

001-2281 Standard klar

001-2282 Standard opal

001-2285 Endkappen

24


LED - Profilleuchten

Profil 33.8 x 131mm Up Down

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2290 Aufbauprofil 001-2291 Standard

oben klar

001-2292 Standard

oben opal

001-2293 Standard

unten klar

001-2294 Standard

unten opal

Profil 30x22mm asymmetrisch

001-2295 Endkappen

001-2247 Befestigungsschiene

schmal

001-2248 Befestigungsschiene

hoch

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-2300 Einbauprofil 001-2301 Optische Linse

klar

001-2302 Optische Linse

opal

001-2305 Endkappen Alu

25


LED - Profilleuchten

Profil 27.7 x 70mm Up Down

max. 2000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-4500 Einbauprofil

Aufbauprofil

001-4501 Standard klar

001-4502 Standard opal

001-4505 Endkappen

001-4506 Halteklammern

26


LED - Profilleuchten

Profil Alu flach 18.4 x 13mm

max. 5000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-4000 Einbauprofil

Aufbauprofil

001-4001 Standard klar

001-4002 Standard opal

001-4005 Endkappen

001-4006 Halteklammern

Profil Alu hoch 18.4 x 19.7mm

max. 5000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-4010 Einbauprofil

Aufbauprofil

001-4001 Standard klar

001-4002 Standard opal

001-4015 Endkappen

001-4016 Halteklammern

27


LED - Profilleuchten

Profil Extra flach 19 x 10.2mm

max. 5000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-4020 Einbauprofil

Aufbauprofil

001-4021 Standard flach klar

001-4022 Standard flach opal

001-4023 180° opal hoch

(Mass mit Diffuser hoch:

19x22mm)

001-4025 Endkappen

001-4026 Halteklammern

001-4028 Magnet

35 x 25mm mit Kragen max. 5000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-4030 Einbauprofil 001-4001 Standard klar

001-4002 Standard opal

001-4035 Endkappen

001-4036 Halteklammern

001-4037 Montagehalterung

Federn

001-4038 Magnet

28


LED - Profilleuchten

Profil 19 x 8mm

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6000 Einbauprofil

Aufbauprofil

001-6001.k Standard flach klar

001-6001.o Standard flach opal

001-6002.r Standard rund opal

001-6002.h Standard hoch opal

001-6003 Aluminium flach

001-6005 Endkappen flach

001-6006 Endkappen rund

001-6007 Montageclips

Profil 19 x 19mm

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6010 Einbauprofil

Aufbauprofil

001-6001.k Standard flach klar

001-6001.o Standard flach opal

001-6002.r Standard rund opal

001-6002.h Standard hoch opal

001-6003 Aluminium flach

001-6015 Endkappen flach

001-6016 Endkappen rund

29


LED - Profilleuchten

Profil 25 x 25mm

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6020 Einbauprofil

Aufbauprofil

001-6021.k Standard flach klar

001-6021.o Standard flach opal

001-6022.r Standard rund opal

001-6022.h Standard hoch opal

001-6023 Aluminium flach

001-6024 engstrahlend

001-6025 Endkappen flach

001-6026 Endkappen hoch

001-6027 Endkappen rund

001-6028 Alu Flachmaterial

Profil 25 x 25mm mit Kragen

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6030 Einbauprofil 001-6021.k Standard flach klar

001-6021.o Standard flach opal

001-6022.r Standard rund opal

001-6022.h Standard hoch opal

001-6023 Aluminium flach

001-6024 engstrahlend

001-6035 Endkappen flach

001-6036 Endkappen hoch

001-6037 Endkappen rund

001-6038 Montagewinkel

001-6028 Alu Flachmaterial

30


LED - Profilleuchten

Profil 19 x 8mm mit Kragen

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6040 Einbauprofil

Aufbauprofil

001-6001.k Standard flach klar

001-6001.o Standard flach opal

001-6002.r Standard rund opal

001-6002.h Standard hoch opal

001-6003 Aluminium flach

001-6048 Montagewinkel

Profil 19 x 19mm mit Kragen

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6050 Einbauprofil 001-6001.k Standard flach klar

001-6001.o Standard flach opal

001-6002.r Standard rund opal

001-6002.h Standard hoch opal

001-6003 Aluminium flach

001-6055 Endkappen flach

001-6056 Endkappen rund

001-6057 Montagewinkel

31


LED - Profilleuchten

Profil 24 x 33.5mm

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6060 Einbauprofil

Aufbauprofil

001-6001.k Standard flach klar

001-6001.o Standard flach opal

001-6002.r Standard rund opal

001-6002.h Standard hoch opal

001-6003 Aluminium flach

001-6065 Endkappen flach

001-6066 Endkappen rund

001-6067 Montageclips

Profil rund ø 29.9mm

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6070 Einbauprofil

Aufbauprofil

001-6001.k Standard flach klar

001-6001.o Standard flach opal

001-6002.r Standard rund opal

001-6002.h Standard hoch opal

001-6003 Aluminium flach

001-6075 Endkappen flach

001-6076 Endkappen rund

001-6028 Alu Flachmaterial

32


LED - Profilleuchten

Profil 65 x 22mm

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6080 Aufbauprofil 001-6001.k Standard flach klar

001-6001.o Standard flach opal

001-6003 Aluminium flach

001-6085 Endkappen

Profil 25 x 12.5mm

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6090 Einbauprofil

Aufbauprofil

001-6021.k Standard flach klar

001-6021.o Standard flach opal

001-6022.r Standard rund opal

001-6022.h Standard hoch opal

001-6023 Aluminium flach

001-6024 engstrahlend

001-6095 Endkappen flach

001-6096 Endkappen hoch

001-6097 Endkappen rund

001-6098 Montageclip

33


LED - Profilleuchten

Profil 25 x 14.5mm mit Kragen

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6100 Einbauprofil 001-6021.k Standard flach klar

001-6021.o Standard flach opal

001-6022.r Standard rund opal

001-6022.h Standard hoch opal

001-6023 Aluminium flach

001-6024 engstrahlend

001-6105 Endkappen flach

001-6106 Endkappen hoch

001-6107 Endkappen rund

001-6038 Montagewinkel

Profil 80 x 26.3mm

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6110 Aufbauprofil 001-6021.k Standard flach klar

001-6021.o Standard flach opal

001-6022.r Standard rund opal

001-6022.h Standard hoch opal

001-6023 Aluminium flach

001-6024 engstrahlend

001-6115 Endkappen

001-6028 Alu Flachmaterial

34


LED - Profilleuchten

Profil 30 x 42.4mm

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6120 Einbauprofil

Aufbauprofil

001-6021.k Standard flach klar

001-6021.o Standard flach opal

001-6022.r Standard rund opal

001-6022.h Standard hoch opal

001-6023 Aluminium flach

001-6024 engstrahlend

001-6125 Endkappen flach

001-6126 Endkappen hoch

001-6127 Endkappen rund

Profil 25 x 35.2mm

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6130 Einbauprofil

Aufbauprofil

001-6131 Standard opal 001-6135 Endkappen

35


LED - Profilleuchten

Profil 45 x 60mm

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6140 Einbauprofil

Aufbauprofil

001-6141.k Standard flach klar

001-6141.o Standard flach opal

001-6142.h Standard hoch opal

001-6143 Aluminium flach

001-6144 Aluminium Einsatz

001-6145 Endkappen flach

001-6146 Endkappen hoch

001-6147 Endkappe Einsatz

001-6148 Einschub klar

001-6149 Einschub opal

Profil 45 x 57mm mit Kragen

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6150 Einbauprofil 001-6141.k Standard flach klar

001-6141.o Standard flach opal

001-6142.h Standard hoch opal

001-6143 Aluminium flach

001-6144 Aluminium Einsatz

001-6155 Endkappen flach

001-6156 Endkappen hoch

001-6147 Endkappe Einsatz

001-6148 Einschub klar

001-6149 Einschub opal

36


LED - Profilleuchten

Profil 60 x 36mm

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6160 Einbauprofil

Aufbauprofil

001-6161.k Standard flach klar

001-6161.o Standard flach opal

001-6163 Aluminium flach

001-6165 Endkappen

001-6168 Einschub klar

001-6169 Einschub opal

Profil 60 x 36mm mit Kragen

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6170 Einbauprofil 001-6161.k Standard flach klar

001-6161.o Standard flach opal

001-6163 Aluminium flach

001-6175 Endkappen

001-6177 Montagewinkel

001-6168 Einschub klar

001-6169 Einschub opal

37


LED - Profilleuchten

Profil 60 x 50mm

max. 4000mm

BestLight#: Anwendung: Abdeckung: Zubehör:

001-6180 Einbauprofil

Aufbauprofil

001-6161.k Standard flach klar

001-6161.o Standard flach opal

001-6163 Aluminium flach

001-6185 Endkappen

001-6189 Profilverbinder

001-6168 Einschub klar

001-6169 Einschub opal

38


LED - Profilleuchten

Wandmontageblech für indirektes Licht

Für die nachträgliche Montage

von Profilleuchten mit

viel Platz für Anschlusskabel

RAL 9010 gebrochen weiss

oder nach Angabe

BestLight#: Anwendung: Abmessung: Zubehör:

001-0101 Wandmontageblech B x H: 31 x 59mm 001-0102 Winkelstücke

001-0103 Endstücke

max. Profillänge 1600mm

Einbetonierschiene

Einbetonierschiene für das

Einlegen von LED-

Profilleuchten in Beton.

Einfachste Handhabung.

Sauberer Betonabschluss

vorausgesetzt.

BestLight#: Anwendung: Abmessung: Zubehör:

001-0200 Einbetonierschiene 27x26x3000mm 001-0201 90° Winkel

001-0202 Verlängerungsstück

001-0203 Klammer

39


LED - Profilleuchten

Einbetonierschiene randlos

Einbetonierschiene

001-0200

Gepulvertes Stahlprofil

RAL 9010 / 001-0300

Magnet- und

Distanzhalterung

LED-Profil 001-4010

(separat bestellen inkl.

Magnet Typ 2)

Randlose Lösung zu Einbetonierschiene

001-0200.

Das Profil wird nach dem Ausschalen in die

Einbetonierschiene geklebt. Das Profil dient

dem Maler/Gipser als Abschluss für den

Abrieb.

Das LED-Profil 001-4010 wird mit Magneten

montiert. Wichtig: Montage Bauseits, wir liefern

nach Ihren Massangaben.

BestLight#: Anwendung: Abmessung: Zubehör:

001-0300 Einbetonierschiene randlos 30x26x1mm

40


LED - Bänder

Flexstrip 72 RGB

ECO

BestLight#: Anwendung: Technische Daten:

001-3500 Akzentbeleuchtung Lichtstrom: 450lm/m

Lichtfarben: RGB

IP-Schutz 43

Flexstrip 115 RGBW

Betrieb: 24VDC Konstantspannung

Leistung: 15.5Watt/Meter bei 100%

mix

MacAdam 5

Trennbar alle 10cm

Flexbreite: 10.5mm

LED Abstand: 16.5mm

Rolle: 5 Meter

ECO

BestLight#: Anwendung: Technische Daten: MacAdam 5

001-3520 Beleuchtungsauftrag Lichtstrom: 1350lm/m

Lichtfarben: RGBW

- 2900K - 3200K

- 4000K - 4500K

- 5500K - 7000K

Betrieb: 24VDC Konstantspannung

IP-Schutz 43

Leistung: 26Watt/Meter bei 100%

mix

Trennbar alle 12.5cm

Flexbreite: 14mm

LED Abstand: 10.3mm

Rolle: 5 Meter

LED-Bänder

41


LED - Bänder

Flexstrip Dynamic 72

ECO

BestLight#: Anwendung: Technische Daten:

001-3530

IP-Schutz 43

Akzentbeleuchtung Lichtstrom: 1200lm/m

Lichtfarben: dynamisch

(2700K bis 5000K)

Farbwiedergabe: Ra90+

Betrieb: 24VDC Konstantspannung

Leistung: 17Watt/Meter bei 100%

mix

Flexstrip 72

MacAdam 5

Trennbar alle 10cm

Flexbreite: 12.5mm

LED Abstand: 8.25mm

Rolle: 5 Meter

ECO

BestLight#: Anwendung: Technische Daten: MacAdam 5

001-3540 Beleuchtungsauftrag Lichtstrom: 1270lm/m

Lichtfarben:

- 2900K - 3200K

- 4000K - 4500K

- 5500K - 7000K

Farbwiedergabe: Ra90+

IP-Schutz 43

Betrieb: 24VDC Konstantspannung

Leistung: 16.5Watt/Meter

Trennbar alle 10cm

Flexbreite: 10.5mm

LED Abstand: 16.5mm

Rolle: 5 Meter

42


LED - Bänder

Flexstrip 48

ECO

BestLight#: Anwendung: Technische Daten:

001-3550

IP-Schutz 43

Beleuchtungsauftrag Lichtstrom: 820lm/m

Lichtfarben:

- 2900K - 3200K

- 4000K - 4500K

- 5500K - 7000K

Farbwiedergabe: Ra90+

Betrieb: 24VDC Konstantspannung

Leistung: 11Watt/Meter

Flexstrip 24

MacAdam 5

Trennbar alle 5cm

Flexbreite: 10.5mm

LED Abstand: 8.25mm

Rolle: 5 Meter

ECO

BestLight#: Anwendung: Technische Daten: MacAdam 5

001-3560

IP-Schutz 43

Akzentbeleuchtung Lichtstrom: ww 400lm/m

Lichtfarben:

- 2900K - 3200K

- 4000K - 4500K

- 5500K - 7000K

Farbwiedergabe: Ra90+

Betrieb: 12VDC Konstantspannung

Leistung: 5.5Watt/Meter

Trennbar alle 5cm

Flexbreite: 8.5mm

LED Abstand: 16.5mm

Rolle: 5 Meter

43


LED - Bänder

Flexstrip 5000 light

ECO

BestLight#: Anwendung: Technische Daten:

001-3600 Beleuchtungsauftrag Lichtstrom: 1700lm/m

Lichtfarben:

- 2700K

- 3000K

- 4000K

Farbwiedergabe: Ra>80

Betrieb: 24VDC Konstantspannung

ohne IP-Schutz

Leistung: 14Watt/Meter

Flexstrip 5000

MacAdam 3

Trennbar alle 5cm

Flexbreite: 10mm

LED Abstand: 8.33mm

Rolle: 5 Meter

ECO

BestLight#: Anwendung: Technische Daten: MacAdam 3

001-3610 Beleuchtungsauftrag Lichtstrom: 2300lm/m

Lichtfarben:

- 2700K

- 3000K

- 4000K

Farbwiedergabe: Ra>80

Betrieb: 24VDC Konstantspannung

ohne IP-Schutz

Leistung: 19.2Watt/Meter

Trennbar alle 5cm

Flexbreite: 10mm

LED Abstand: 8.33mm

Rolle: 5 Meter

44


LED - Bänder

DynamicWhite II

PROF

BestLight#: Anwendung: Technische Daten:

001-3631 Beleuchtungsauftrag Lichtstrom: 2150 - 2368lm/m

Lichtfarben: dynamisch

(2700K - 5000K)

Farbwiedergabe: Ra>80

Betrieb: 24VDC Konstantspannung

Leistung: 19.2Watt/Meter

MacAdam 3

Trennbar alle 2.5cm

Flexbreite: 10mm

LED Abstand: 1.37mm

Rolle: 5 Meter

ohne IP-Schutz

LEDlight flex 15 high performance

PROF

BestLight#: Anwendung: Technische Daten:

001-4560 Beleuchtungsauftrag Lichtstrom: 1800lm/m

Lichtfarben:

- 2700K

- 3000K

- 4000K

Farbwiedergabe: Ra85

MacAdam 2

Trennbar alle 9cm

Flexbreite: 8mm

LED Abstand: 15mm

Rolle: 3.24 Meter

ohne IP-Schutz

Betrieb: 24VDC Konstantspannung

Leistung: 16Watt/Meter

45


LED - Bänder

Linflex

PROF

BestLight#: Anwendung: Technische Daten:

001-4600 Akzentbeleuchtung Lichtstrom: 423lm/m

Lichtfarben:

- 2700K

- 3000K

- 4000K

- 5400K

- 6500K

Farbwiedergabe: Ra85

ohne IP-Schutz

Betrieb: 24VDC Konstantspannung

Leistung: 4.8Watt/Meter

Shortpitch

MacAdam 3

Trennbar alle 10cm

Flexbreite: 8mm

LED Abstand: 16.6mm

Rolle: 10 Meter

PROF

BestLight#: Anwendung: Technische Daten: MacAdam 3

001-4610 Beleuchtungsauftrag Lichtstrom: 846lm/m

Lichtfarben:

- 2700K

- 3000K

- 4000K

- 5000K

- 6500K

Farbwiedergabe: Ra85

ohne IP-Schutz

Betrieb: 24VDC Konstantspannung

Leistung: 9.7Watt/Meter

Trennbar alle 5cm

Flexbreite: 8mm

LED Abstand: 8.33mm

Rolle: 6 Meter

46


LED - Bänder

PowerFlex

PROF

BestLight#: Anwendung: Technische Daten:

001-4620

P-Schutz 20

Beleuchtungsauftrag Lichtstrom: 1800lm/m

Lichtfarben:

- 2700K

- 3000K

- 4000K

- 5000K

- 6500K

Farbwiedergabe: Ra85

Betrieb: 24VDC Konstantspannung

Leistung: 22.7Watt/Meter

Shortpitch 600

MacAdam 3

Trennbar alle 15cm

Flexbreite: 8mm

LED Abstand: 25mm

Rolle: 3 Meter

PROF

BestLight#: Anwendung: Technische Daten: MacAdam 3

001-5000 Beleuchtungsauftrag Lichtstrom: 615lm/m

Lichtfarben:

- 2700K

- 3000K

- 4000K

Farbwiedergabe: Ra>90

Betrieb: 24VDC Konstantspannung

IP-Schutz 20

Leistung: 5.6Watt/Meter

Trennbar alle 5cm

Flexbreite: 8mm

LED Abstand: 7mm

Rolle: 4.8 Meter

47


LED - Bänder

Shortpitch 1200

PROF

BestLight#: Anwendung: Technische Daten:

001-5010

IP-Schutz 20

Beleuchtungsauftrag Lichtstrom: 1220lm/m

Lichtfarben:

- 2700K

- 3000K

- 4000K

Farbwiedergabe: Ra>90

Betrieb: 24VDC Konstantspannung

Leistung: 11Watt/Meter

Shortpitch 1800

MacAdam 3

Trennbar alle 5cm

Flexbreite: 8mm

LED Abstand: 7mm

Rolle: 4.8 Meter

PROF

BestLight#: Anwendung: Technische Daten: MacAdam 3

001-5020 Beleuchtungsauftrag Lichtstrom: 1777lm/m

Lichtfarben:

- 2700K

- 3000K

- 4000K

Farbwiedergabe: Ra>90

Betrieb: 24VDC Konstantspannung

IP-Schutz 20

Leistung: 16Watt/Meter

Trennbar alle 5cm

Flexbreite: 8mm

LED Abstand: 7mm

Rolle: 4.8 Meter

48


LED - Bänder

Shortpitch 2500

PROF

BestLight#: Anwendung: Technische Daten:

001-5030

IP-Schutz 20

Beleuchtungsauftrag Lichtstrom: 2470lm/m

Lichtfarben:

- 2700K

- 3000K

- 4000K

Farbwiedergabe: Ra>90

Betrieb: 24VDC Konstantspannung

Leistung: 23Watt/Meter

Standard flex 600

MacAdam 3

Trennbar alle 5cm

Flexbreite: 8mm

LED Abstand: 7mm

Rolle: 4.8 Meter

PROF

BestLight#: Anwendung: Technische Daten: MacAdam 3

001-5100 Beleuchtungsauftrag Lichtstrom: 510lm/m

Lichtfarben:

- 2700K

- 3000K

- 4000K

Farbwiedergabe: Ra>80

Betrieb: 24VDC Konstantspannung

IP-Schutz 20

Leistung: 4.3Watt/Meter

Trennbar alle 10cm

Flexbreite: 8mm

LED Abstand: 14mm

Rolle: 4.8 Meter

49


LED - Bänder

Standard flex 1200

PROF

BestLight#: Anwendung: Technische Daten:

001-5110

IP-Schutz 20

Beleuchtungsauftrag Lichtstrom: 1020lm/m

Lichtfarben:

- 2700K

- 3000K

- 4000K

Farbwiedergabe: Ra>80

Betrieb: 24VDC Konstantspannung

Leistung: 8.9Watt/Meter

Standard flex 1800

MacAdam 3

Trennbar alle 10cm

Flexbreite: 8mm

LED Abstand: 14mm

Rolle: 4.8 Meter

PROF

BestLight#: Anwendung: Technische Daten: MacAdam 3

001-5120 Beleuchtungsauftrag Lichtstrom: 1530lm/m

Lichtfarben:

- 2700K

- 3000K

- 4000K

Farbwiedergabe: Ra>80

Betrieb: 24VDC Konstantspannung

IP-Schutz 20

Leistung: 13.8Watt/Meter

Trennbar alle 10cm

Flexbreite: 8mm

LED Abstand: 14mm

Rolle: 4.8 Meter

50


Impressionen

51


Impressionen

Profil gebogen

und vergossen

52


Impressionen

Sonderleuchte

Profil rundgewalzt,

verschweisst und

gependelt

53


Impressionen

54


Bestellung

Preisanfrage

Bestellformular LED-Profilleuchten

Fax: +41 (0)33 511 25 26

E-Mail: info@bestlight.ch

Bestelladresse: Lieferadresse: Kommission:

Ansprechperson:

Fax:

Telefon:

E-Mail:

Liefertermin:

Pos: Profil#: LED #: Lichtfarbe:

Länge: Positionierung: Einspeisung: Kabelaustritt: Kabellänge: Montageart: Zubehör #:

Bsp. 001-2050 001-3520 4000K 1500mm Standard Opiton 2 Litzen Standard Spezial 3m Magnet Typ 2 001-2055

1

2

Datum:

Unterschrift:


LED-Profilleuchten

LED Lichtlösungen

konfektioniert und anschlussfertig

Die Technik lässt uns auch in der Beleuchtung flexibel, schön und

effizient werden - somit wurde unsere Idee geboren, Lichtleisten zu

konstruieren, welche nicht nur dem Kunden gefallen, sondern auch die

Harmonie des Lichtes in die Beleuchtung von Räumen überträgt.

BestLight LED-Profile ¦ schnell & unkompliziert

BestLight LED-Profile ¦ innovative, energiesparende Beleuchtung

BestLight AG

Industrie Neuhof 31

3422 Kirchberg

phone +41 (0)33 511 25 25 info@bestlight.ch

fax +41 (0)33 511 25 26 www.bestlight.ch

56

Technische Änderungen und Irrtümer jederzeit vorbehalten

LED-Profilleuchten V201601

Weitere Magazine dieses Users
Ähnliche Magazine
