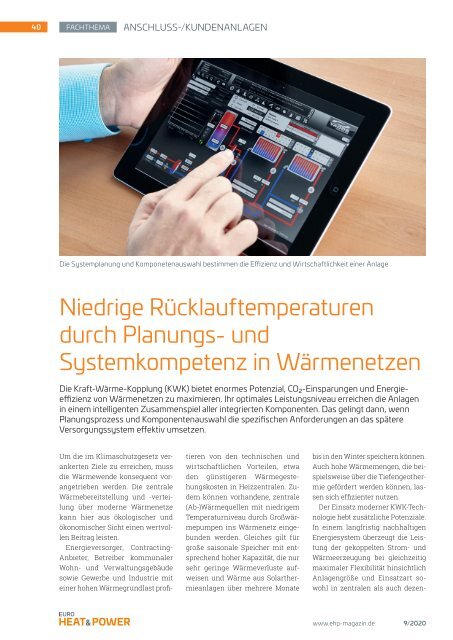

40<br />

FACHTHEMA<br />

ANSCHLUSS-/KUNDENANLAGEN<br />

Die Systemplanung und Komponetenauswahl best<strong>im</strong>men die Effizienz und Wirtschaftlichkeit einer Anlage<br />

<strong>Niedrige</strong> <strong>Rücklauftemperatur</strong>en<br />

durch Planungs- und<br />

Systemkompetenz in <strong>Wärmenetz</strong>en<br />

Die Kraft-Wärme-Kopplung (KWK) bietet enormes Potenzial, CO 2 -Einsparungen und Energieeffizienz<br />

von <strong>Wärmenetz</strong>en zu max<strong>im</strong>ieren. Ihr opt<strong>im</strong>ales Leistungsniveau erreichen die Anlagen<br />

in einem intelligenten Zusammenspiel aller integrierten Komponenten. Das gelingt dann, wenn<br />

Planungsprozess und Komponentenauswahl die spezifischen Anforderungen an das spätere<br />

Versorgungssystem effektiv umsetzen.<br />

Um die <strong>im</strong> Kl<strong>im</strong>aschutzgesetz verankerten<br />

Ziele zu erreichen, muss<br />

die Wärmewende konsequent vorangetrieben<br />

werden. Die zentrale<br />

Wärmebereitstellung und -verteilung<br />

über moderne <strong>Wärmenetz</strong>e<br />

kann hier aus ökologischer und<br />

ökonomischer Sicht einen wertvollen<br />

Beitrag leisten.<br />

Energieversorger, Contracting-<br />

Anbieter, Betreiber kommunaler<br />

Wohn- und Verwaltungsgebäude<br />

sowie Gewerbe und Industrie mit<br />

einer hohen Wärmegrundlast profitieren<br />

von den technischen und<br />

wirtschaftlichen Vorteilen, etwa<br />

den günstigeren Wärmegestehungskosten<br />

in Heizzentralen. Zudem<br />

können vorhandene, zentrale<br />

(Ab-)Wärmequellen mit niedrigem<br />

Temperaturniveau durch Großwärmepumpen<br />

ins <strong>Wärmenetz</strong> eingebunden<br />

werden. Gleiches gilt für<br />

große saisonale Speicher mit entsprechend<br />

hoher Kapazität, die nur<br />

sehr geringe Wärmeverluste aufweisen<br />

und Wärme aus Solarthermieanlagen<br />

über mehrere Monate<br />

bis in den Winter speichern können.<br />

Auch hohe Wärmemengen, die beispielsweise<br />

über die Tiefengeothermie<br />

gefördert werden können, lassen<br />

sich effizienter nutzen.<br />

Der Einsatz moderner KWK-Technologie<br />

hebt zusätzliche Potenziale.<br />

In einem langfristig nachhaltigen<br />

Energiesystem überzeugt die Leistung<br />

der gekoppelten Strom- und<br />

Wärmeerzeugung bei gleichzeitig<br />

max<strong>im</strong>aler Flexibilität hinsichtlich<br />

Anlagengröße und Einsatzart sowohl<br />

in zentralen als auch dezen-<br />

www.<strong>ehp</strong>-magazin.de<br />

9/<strong>2020</strong>


41<br />

tralen Lösungen. Neben der Steigerung<br />

des Stromertrags wird die<br />

Nutzung industrieller Abwärme<br />

möglich. Ein kontinuierlich hoher<br />

Wärme- und Strombedarf ist dabei<br />

ideal für das Erreichen bestmöglicher<br />

Nutzungsgrade der Anlagen.<br />

Die außerordentlich gute Brennstoffeffizienz<br />

sorgt für eine messbar<br />

bessere CO 2 -Bilanz der gekoppelten<br />

Erzeugung gegenüber einer getrennten<br />

Erzeugung von Strom und<br />

Wärme.<br />

Planung und Auslegung<br />

best<strong>im</strong>men die Anlagenwirtschaftlichkeit<br />

Der Grundstein für den späteren<br />

wirtschaftlichen und kl<strong>im</strong>aschonenden<br />

Betrieb einer KWK-Anlage<br />

wird bereits bei der Planung gelegt.<br />

Nur ein angemessen d<strong>im</strong>ensioniertes<br />

Blockheizkraftwerk (BHKW)<br />

kann auch eine effiziente BHKW-<br />

Anlage sein – und dafür muss ihr<br />

Nutzungsgrad möglichst hoch<br />

liegen. Eine BHKW-Anlage wird<br />

daher über die Volllastbetriebszeit<br />

ausgelegt. Diese liegt typischerweise<br />

zwischen 4 000 und 5 000<br />

Betriebsstunden <strong>im</strong> Jahr. Ist ein<br />

BHKW auf eine zu hohe Leistung<br />

ausgelegt, können die notwendigen<br />

Volllaststunden nicht erreicht<br />

werden. Bei zu geringen zugrundegelegten<br />

Stundenlaufzeiten nehmen<br />

in der Folge Verschleiß und<br />

Wartungsbedarf der Anlage zu.<br />

Strom und Wärme werden dann zu<br />

teuer generiert.<br />

Ein BHKW wärmegeführt auszulegen,<br />

ist meist vorteilhaft. Zum<br />

einen schwankt der Wärmebedarf<br />

<strong>im</strong> Tagesverlauf nicht so stark wie<br />

der Strombedarf. Zum anderen<br />

kann produzierter, ungenutzter<br />

Strom in das öffentliche Netz eingespeist<br />

werden. Wärmegeführte<br />

BHKW werden über die Spitzenlast<br />

oder die Grundlast d<strong>im</strong>ensioniert.<br />

Ist die Grundlast maßgebend,<br />

wird für Spitzenlastzeiten eine zusätzliche<br />

Wärmequelle, etwa ein<br />

Heizkessel, zugeschaltet.<br />

Effizienz resultiert aus einer<br />

belastbaren Datenbasis<br />

Größere (auch kommunale) Unternehmen<br />

sind zur Durchführung<br />

und Umsetzung von Energieaudits<br />

verpflichtet und verfügen folglich<br />

über eine solide Datengrundlage, die<br />

Aufschluss gibt über den realen<br />

Wärmeverbrauch. Diese Informationen<br />

bilden die Basis einer anforderungsgerechten<br />

Anlagenplanung<br />

und -auslegung. Liegt keine belastbare<br />

vollständige Datenerfassung<br />

zum elektrischen und thermischen<br />

Bedarf <strong>im</strong> Einsatzbereich vor oder<br />

fehlt diese gänzlich, stellt dies zuständige<br />

Planer – vor allem bei<br />

energetischer Modernisierung oder<br />

Sanierung <strong>im</strong> Bestand – vor große<br />

Probleme.<br />

„Aus unserem Projektgeschäft<br />

wissen wir nur zu genau, dass die<br />

Effizienzprobleme einer Anlage<br />

meist daraus resultieren, dass ohne<br />

Datenbasis geplant werden musste,<br />

und die Anlage den Anforderungen<br />

daher häufig gar nicht entsprechen<br />

kann. Was zu Projektbeginn fehlt,<br />

kann später teuer werden“, erklärt<br />

Sven Mahlitz, Vertriebsleiter Energiesysteme<br />

der Yados GmbH. Dies<br />

gilt sowohl für überd<strong>im</strong>ensionierte<br />

als auch für unterd<strong>im</strong>ensionierte<br />

Anlagen.<br />

Yados unterstützt Planer und<br />

Betreiber deshalb mit fundierten<br />

Voranalysen zur Ableitung der<br />

technischen Notwendigkeiten neuer<br />

oder zu modernisierender Anlagen.<br />

Ergänzende, anlagenopt<strong>im</strong>ierende<br />

Komponenten, z. B.<br />

zusätzliche Wärmeübertrager für<br />

weitere Auskopplungen bei der<br />

Opt<strong>im</strong>ierung eines BHKW, können<br />

so planungs- und betriebsseitig eindeutig<br />

begründet werden. Spezifische<br />

Bedarfsgrößen können durch<br />

den Einbau und die Auswertung<br />

von Wärmemengenzählern ermittelt<br />

werden. Zur „technischen Fehlervorwegnahme“<br />

wird zudem<br />

Bild 1. Yados unterstützt Planer und Betreiber bei Neubau oder Modernisierung<br />

von der fundierten Voranalyse bis zur maßgefertigten Energieeffizienzzentrale<br />

eruiert, wo und wann welcher<br />

Abnehmer wieviel thermische<br />

Energie verbraucht. Für jeden<br />

Heizkreis wird der Wärmelauf gesondert<br />

analysiert, um diesen später<br />

bedarfsspezifisch bedienen zu<br />

können.<br />

9/<strong>2020</strong> www.<strong>ehp</strong>-magazin.de


42<br />

FACHTHEMA<br />

ANSCHLUSS-/KUNDENANLAGEN<br />

Eine systematische Analyse sollte<br />

auch dann vorgenommen werden,<br />

wenn nur einzelne Komponenten<br />

einer Gesamtanlage erneuert<br />

werden. „Wird beispielsweise ein<br />

Heizkessel durch einen Brennwertkessel<br />

ohne Kenntnis der bedarfsspezifischen<br />

Anforderungen ersetzt,<br />

verpufft <strong>im</strong> schl<strong>im</strong>msten Fall<br />

der Brennwertnutzen. Das ist aus<br />

betriebswirtschaftlicher Sicht ärgerlich<br />

und trägt nicht zur Umweltentlastung<br />

bei“, so Mahlitz.<br />

Für die Analyse selbst wird ein<br />

projektspezifischer Zeitrahmen gewählt.<br />

Opt<strong>im</strong>al ist eine Datenerfassung<br />

über eine Laufzeit von einem<br />

Jahr, um sowohl die Lasten der<br />

Sommer- als auch der Winterzeit<br />

ableiten zu können. Ist dies nicht<br />

möglich, sollten Grund- und Spitzenlast<br />

zumindest über einen Zeitraum<br />

von sechs Monaten erfasst<br />

werden, vorzugsweise über die<br />

Sommermonate.<br />

<strong>Niedrige</strong> <strong>Rücklauftemperatur</strong>en<br />

für noch mehr<br />

Wirtschaftlichkeit<br />

Yados begleitet Planer und Betreiber<br />

bei der Konzeptionierung von<br />

Energiezentralen (Bild 1) mit dem<br />

Ziel, diese auf den Stand von zukunftsfähigen<br />

Effizienzzentralen<br />

zu heben. Die Anlagengesamtwirkung<br />

steht dabei <strong>im</strong> Fokus. Dafür<br />

wird in modernen <strong>Wärmenetz</strong>en<br />

eine möglichst hohe Spreizung der<br />

Vor- und <strong>Rücklauftemperatur</strong>en bei<br />

möglichst niedriger <strong>Rücklauftemperatur</strong><br />

angestrebt. Sie sind entscheidend<br />

für den wirtschaftlichen<br />

Betrieb und den Nutzungsgrad des<br />

Systems und beeinflussen maßgeblich<br />

u. a. die thermische Übertragungskapazität,<br />

den Volumenstrom,<br />

vorhandene Strömungs- und<br />

Wärmeverluste, den Wirkungsgrad<br />

der KWK und den elektrischen<br />

Pumpenaufwand.<br />

„Eine wirksame Opt<strong>im</strong>ierung des<br />

Rücklaufs setzt die genaue Kenntnis<br />

der Verbraucher voraus. Das heißt,<br />

wenn wir wissen, welches Temperaturniveau<br />

von welchen Abnehmern,<br />

etwa in einem Verwaltungs- oder<br />

Industriegebäude, benötigt wird,<br />

können wir feststellen, ob und wo es<br />

‚Effizienzkiller‘ gibt, die <strong>im</strong> Betrieb<br />

wenig Wärmeenergie fordern und<br />

das niedrige Niveau der <strong>Rücklauftemperatur</strong><br />

dadurch gefährden“, erklärt<br />

Mahlitz. Das Gesamtsystem<br />

und seine Komponenten werden<br />

entsprechend anforderungs- und<br />

anwendungsabhängig geplant.<br />

Systemkompetenz: Effizienz<br />

ist mehr als die Summe der<br />

Komponenten<br />

Standardhydraulik gilt als einfach,<br />

verlässlich und für den Regelbetrieb<br />

ausreichend. Ein Irrtum der teuer<br />

werden kann. Arbeiten die integrierten<br />

Komponenten nicht opt<strong>im</strong>al zusammen,<br />

ist die Hydraulik nicht<br />

ausbalanciert oder werden <strong>Rücklauftemperatur</strong>en<br />

<strong>im</strong> Kreislauf „zerstört“,<br />

kann auch die beste Technologie<br />

nicht viel ausrichten, die<br />

theoretisch hohen Effizienzpotenziale<br />

lassen sich in der Praxis nicht<br />

ausschöpfen. Vor diesem Hintergrund<br />

gewinnt die objektbezogene<br />

Anlagenplanung und -fertigung mit<br />

hocheffizienten und gleichzeitig<br />

komplexitätsredu zierten Lösungen<br />

an Relevanz. Maßgeschneiderte<br />

Systemlösungen ermöglichen es,<br />

das Leistungsmax<strong>im</strong>um aus den<br />

Einzeltechnologien <strong>im</strong> Verbund zu<br />

erschließen. „Durch Kenntnis der<br />

örtlichen, technischen und bedarfsabhängigen<br />

Anforderungen können<br />

wir passgenaue Anlagen fertigen<br />

und liefern“, so Mahlitz. „Gleichzeitig<br />

verzichten wir auf das marktübliche<br />

Baukastenprinzip und bieten Planern<br />

die Möglichkeit, Produkte individuell<br />

nach den jeweiligen objektspezifischen<br />

Anforderungen und<br />

Gegebenheiten zu konfigurieren.“<br />

Für den Energieeffizienzverteiler<br />

Yado-Share beispielsweise sind sowohl<br />

die Anschlussrichtung als<br />

auch die Anzahl der Heizkreise frei<br />

wählbar. Die mit zwei getrennten<br />

Rücklaufsammlern ausgestattete<br />

Maßanfertigung wird exakt nach<br />

Planungsvorgaben mit vormontierten<br />

Bauteilgruppen, z. B. Drei-Wege-<br />

Ventil mit Stellantrieb, Hocheffizienzpumpen<br />

und Wärmezähler,<br />

just-in-t<strong>im</strong>e gefertigt und geliefert.<br />

Während Rückläufe üblicherweise<br />

an einem Punkt <strong>im</strong> System zusammengeführt<br />

und vermischt werden,<br />

lassen sich die getrennten Temperaturströme<br />

hier auf zwei Wegen<br />

verteilen und energetisch nutzen.<br />

Ein niedertemperierter Rücklauf<br />

steigert den Wirkungsgrad der<br />

Brennwertanlage und ein höher<br />

temperierter Rücklauf kann parallel<br />

als Vorlauf ins Versorgungsnetz<br />

eingebunden bzw. einem Pufferspeicher<br />

zugeführt werden. Das<br />

senkt die Betriebskosten und spart<br />

CO 2 -Emissionen. Zusätzlich reduzieren<br />

anschlussfertig vormontierte<br />

Komponenten Montagezeit und<br />

-aufwand; das Fehlerrisiko be<strong>im</strong><br />

Aufziehen von Kabeln und Elektrik<br />

entfällt.<br />

Intelligente Steuerung<br />

erhöht Pr<strong>im</strong>ärenergieeinsparung<br />

Eine stabile und versorgungssichere<br />

Wärmeversorgung, in der unterschiedliche<br />

Erzeugungstechnologien,<br />

Energieträger und Verbraucher<br />

integriert sind, erfordert eine intelligente<br />

Steuerung per Leit- und<br />

Kommunikationssystem (Bild 2).<br />

Übergeordnete Steuerungssysteme<br />

vernetzen sämtliche Anlagenkomponenten<br />

– etwa Energiezentrale<br />

mit BHKW, Wärmeübergabestation,<br />

Heizungsverteiler und Trinkwassersystem<br />

– und ermöglichen es,<br />

vorhandene ökonomische und ökologische<br />

Einsparmöglichkeiten zu<br />

identifizieren.<br />

Eine hochentwickelte Leittechnik<br />

ist zentraler Teil des „Alles-aus-ei-<br />

www.<strong>ehp</strong>-magazin.de<br />

9/<strong>2020</strong>


43<br />

Bild 2. Kontrolle, Flexibilität, Wirtschaftlichkeit: Yado-Link ermöglicht eine intelligente<br />

Anlagensteuerung von der Erzeugung bis zur Verteilung<br />

Bild 3. Das leicht verständliche Yado-Link-Monitoring-Konzept unterstützt<br />

Anwender über aussagekräftige Kennzahlen und gewährt Zugriff auf alle relevanten<br />

Daten und Informationen<br />

ner-Hand-Portfolios“ von Yados. angesteuerten Anlagenteile und<br />

„Yado-Link steuert konstant die Anlagenparameter liefern wesentliche<br />

Kennzahlen und bieten Zugriff<br />

komplette Anlagentechnologie. Das<br />

übergeordnete, Bus-basierte Regelsystem<br />

überwacht, erfasst und Temperaturen oder Drücke (Bild 3).<br />

auf wichtige Informationen wie<br />

analysiert alle relevanten Daten in Anlagenbetreiber und Techniker<br />

Echtzeit. Auf dieser Basis können haben die Möglichkeit, die für sie<br />

dann weitere konkrete Opt<strong>im</strong>ierungsmaßnahmen<br />

abgeleitet wer-<br />

zu überwachen und zu steuern. Im<br />

relevanten Betriebsprozesse mobil<br />

den“, erörtert Mahlitz.<br />

Falle eines Falles wird eine Alarm-/<br />

Die erfassten Betriebsstunden, Störmeldung an ein vordefiniertes<br />

Energieflüsse und Verbräuche werden<br />

transparent aufbereitet und Laptop, übertragen. Gegebenenfalls<br />

Endgerät, z. B. Smart Phone oder<br />

nutzerfreundlich visualisiert. Die kann per Fernwartung in die laufenden<br />

Erzeugungs- und Verteilprozesse<br />

eingegriffen werden.<br />

Auf der sicheren Seite trotz<br />

CO 2 -Bepreisung<br />

Aufgrund hochentwickelter (Automotive-)Technologie<br />

erfüllen BHKW-<br />

Motoren umfassend aktuelle und<br />

geplante gesetzliche Emissionsvorgaben.<br />

Grundsätzlich unterstützen<br />

BHKW-Anlagen die dringend notwendige<br />

CO 2 -Einsparung – wenn<br />

auch noch nicht ganz kl<strong>im</strong>aneutral.<br />

Der vielfach eingesetzte Brennstoff<br />

Erdgas produziert zwar messbar<br />

weniger CO 2 als Öl und Kohle,<br />

bleibt aber ein zum größten Teil<br />

fossiler Energieträger. Es ist jedoch<br />

davon auszugehen, dass Erdgas(netzen)<br />

zukünftig mehr und<br />

mehr Synthesegase und Wasserstoff<br />

beigemischt werden. Die Kl<strong>im</strong>abilanz<br />

kann sich damit weiter<br />

verbessern.<br />

Dennoch wird die beschlossene<br />

CO 2 -Bepreisung (CO 2 -Steuer) auch<br />

die Betreiber von BHKW-Anlagen<br />

betreffen. So soll eine Tonne ausgestoßenes<br />

CO 2 ab dem Jahr 2021 bereits<br />

25 € kosten. Bis 2026 soll der<br />

Preis nach und nach auf 60 €/t<br />

steigen. Anlagenbetreiber können<br />

sich jedoch über die <strong>im</strong> Vergleich<br />

zu konventionellen Energieträgern<br />

deutlich geringeren CO 2 -Kosten<br />

freuen. Da sich die Bepreisung auf<br />

das Inverkehrbringen bezieht, tragen<br />

die Betreiber diese Kosten zudem<br />

nicht direkt. Lediglich der<br />

Brennstoff wird sich verteuern. Damit<br />

wird die CO 2 -Bepreisung eher<br />

zum Vorteil für KWK-Technologien,<br />

die gasförmige Pr<strong>im</strong>ärenergie nutzen<br />

– und Blockheizkraftwerke<br />

bleiben weiterhin eine wirtschaftlich<br />

und ökologisch lohnende Investition.<br />

Yados GmbH, Hoyerswerda<br />

sven.mahlitz@yados.de<br />

www.yados.de<br />

9/<strong>2020</strong> www.<strong>ehp</strong>-magazin.de

Hurra! Ihre Datei wurde hochgeladen und ist bereit für die Veröffentlichung.

Erfolgreich gespeichert!

Leider ist etwas schief gelaufen!
