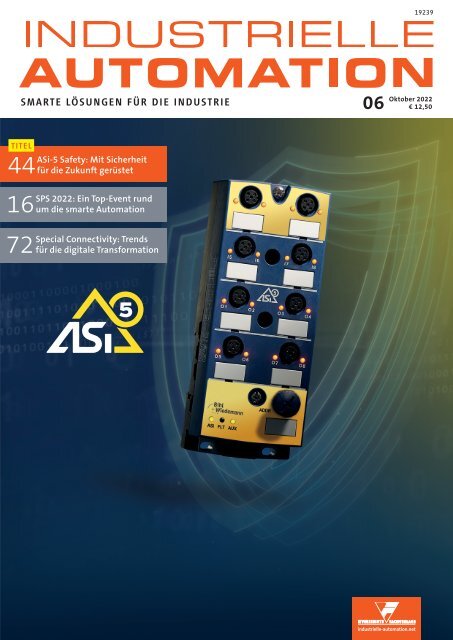

INDUSTRIELLE AUTOMATION 6/2022

19239

SMARTE LÖSUNGEN FÜR DIE INDUSTRIE

06

Oktober 2022

€ 12,50

TITEL

ASi-5 Safety: Mit Sicherheit

44 für die Zukunft gerüstet

SPS 2022: Ein Top-Event rund

16 um die smarte Automation

72

Special Connectivity: Trends

für die digitale Transformation

industrielle-automation.net

Industrial-IoT-Lösungen

Der einfache Weg ins Industrial IoT

From data to value

• Umfassendes Portfolio von der Datenerfassung, -vorverarbeitung, -kommunikation und -analyse

• Beispielhafte Anwendungsfälle: Webbased Engineering, Fernzugriff, Machine Learning

• Einfach, End-2-End & zukunftssicher

www.weidmueller.de/iiot

EDITORIAL

TURBULENTE ZEITEN

Prognosen sind wichtig für Unternehmen. Sie bringen Planungssicherheit

und helfen Investitionen an der richtigen Stelle zu tätigen. Doch wenn

sich das Umfeld ständig verändert – so wie jetzt –, bringen sie nicht mehr

viel. Dennoch – und das ist das Positive – sind Unternehmen gerade in

den letzten zwei Jahren durch Pandemie, Klimawandel und geopolitische

Ereignisse resilienter geworden. Sie haben gelernt sich derartigen Herausforderungen

zu stellen. Die Industrie beispielsweise fokussiert sich noch

stärker als bisher auf eine Transformation im Doppelpack: intelligente

Digitalisierung und gleichzeitig die Einbindung ökologischer und ökonomischer

Unternehmensziele. Getrieben durch den Fachkräftemangel,

energiepolitische Vorgaben und die zunehmenden Erwartungen von

Kunden sind Investitionen in entsprechende Technologien nötig. Denn nur

so lassen sich Zielvorgaben erreichen. Bestes Beispiel ist die zunehmende

Vernetzung – horizontal und vertikal – von Anlagen, Maschinen und

Produktionsprozessen . IT und OT (Operational Technology) verschmelzen

im Internet of Things. Die Vorteile sind klar: In Maschinen oder Anlagen integrierte

Sensoren erfassen Daten in Echtzeit und richtig genutzt, ergeben

sich daraus Potenziale beispielsweise für Smart Products, datenbasierte

Smart Services (Seite 50), für die Prozessoptimierung sowie für Predictive

Maintenance. Sie liefern aber auch Erkenntnisse über den Energieverbrauch

und mögliche Ressourceneinsparungen. Voraussetzung dafür ist eine

nahtlose Kommunikation über alle Ebenen hinweg, von der Feldebene bis

in die Cloud. Und genau das verspricht die Technologie Single Pair Ethernet

(SPE). Welche Möglichkeiten sich damit eröffnen, beantworten uns

Experten ab Seite 72. In unserer aktuellen Ausgabe liefern wir Ihnen zudem

viele neue Entwicklungen rund um die Themen Connectivity, Sensorik,

AS-Interface (ASi) (Titelstory), aber auch wie Sie Digitalisierungsprojekte

angehen sollten und warum künstliche Intelligenz in unserem Leben eine

immer größere Rolle spielen wird (Seite 40).
