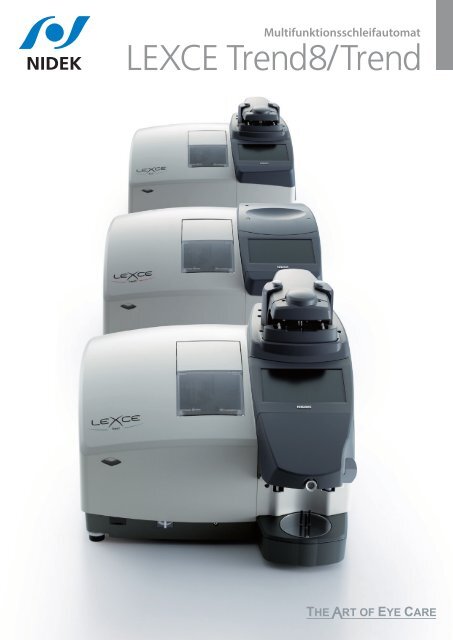

NIDEK LEXCE Trend8

Multifunktionsschleifautomat
LEXCE Trend8/Trend

Aufwär
Trend

Der LEXCE Trend ist ein „All-in-One”-Schleifsystem mit
Top Ausstattung.
Es beinhaltet eine Bohr-/Rilleinheit, einen intelligenten Blocker
und einen Tracer zur Formerfassung – alles in einem kompakten
Gehäuse.
Die Benutzeroberfläche bietet zwei Wege zur komfortablen
und einfachen Dateneingabe, einen Schritt-für-Schritt-
Eingabeassistenten und einen Experten-Modus.
Je nach Bedarf kann sowohl die augenoptische Werkstatt
als auch das Einschleif-Labor mehrere Konfigura tionen mit
verschiedenen Modelltypen wählen.
Ob als Neuinstallation oder als zusätzliche Einheit – der
LEXCE Trend definiert den „All-in-One-Schleifautomaten“ neu.
ts

Hochpräzise Bearbeitungseinheit
mit integriertem Bohrer
Die Bohr-/Rilleinheit ist als 5-Achsen-System ausgeführt. Dieses bietet höchste
Genauigkeit bei der Verglasung von randlosen Brillen. Ebenso akkurat werden
Rillen und Glasabkantungen durchgeführt.
• 3-D-Bohrsystem, durch 5 Achsen optimal kontrolliert
• Mehrere Lochtypen für anspruchsvollste Verglasungen
• Eingabe des Bohrlochwinkels automatisch oder manuell
• Drei Bohrergrößen (optional) für perfekte Passform
• Präzises Rillen liefert ästhetische Glasränder, unabhängig
von der Form

Intelligenter Blocker
mit Formerkennung
Der Blocker zeichnet sich durch einfachste Bedienung bei höchster
Blockgenauigkeit aus. Die integrierte Kamera dient sowohl der
Formerkennung als auch der Erfassung von Bohrdaten. Diese Daten können
auf dem farbigen Multifunktions-Display individuell angepasst werden.
• Zwei Auflagetische für große und kleine Glasdurchmesser
• Vergrößerte Darstellung zum schnellen Erkennen von Glasmarkierungen
• Akkurates und präzises Blocken
• Automatische Loch- und Formdaten-Erfassung über Kamera (Shape Imager)
• Bildschirmvergrößerung zum Anpassen der Bohrdaten

Exaktes Abtasten
aller Fassungstypen
NIDEKS original 3-D-Tracer bietet höchste Präzision beim Abtasten von Fassungen
und Formen. Darüber hinaus stehen zwei Arten von Tracing-Methoden zur Verfü gung,
um Demo- und Mustergläser mit dem LEXCE Trend zu erfassen.
• 3-D-Fassungsabtastung mit vollautomatischer Einspannung (optional)
• High Curve-Fassungsabtastung
• Einspannsystem hält die Fassung in optimaler Position während der Abtastung
• Zuverlässige optische Formerfassung von Demo- und Mustergläsern über Imager-System
(Kamera)
• Zusätzlich: Musterglas- und Formscheibenabtastung über „Radius Measuring Unit“ (RMU)
im Schleifraum

Intuitive Bedienung durch
wählbare Benutzeroberfläche
Ein 7”-(17,78 cm)-Farb-LCD-Touchscreen stellt Form- und Layoutdaten
in Originalgröße dar. Bearbeitungsparameter können intuitiv auf dem
Touchscreen eingegeben werden.
• „Wizard Modus”: Schritt-für-Schritt-Eingabeassistent
• „Professional Modus”: Alle Daten auf einer Bildschirmseite, für Experten
• Einzigartig gestaltete, gut sichtbare Symbole
• Hochauflösender Farb-LCD-Touchscreen
• Touchscreen mit kapazitiver Technologie und verbesserter Empfindlichkeit

Bewährte NIDEK Schleifqualität
Dank des avantgardistischen Designs und der technischen Innovationen
ist die LEXCE Trend-Serie ein technologischer Fortschritt in seiner Klasse.
LEXCE Trend8
• Spezielles Randdesign für die Bearbeitung von Gläsern mit einer
hohen Basiskurve
• Formen mit mehreren Abschrägungen, um den anspruchsvollen
Brillenfassungen von heute gerecht zu werden
• Lentischliff
LEXCE Trend8 / Trend
• Schleifen von hohen Rx-Werten durch breitere Schleifscheiben
• Die anpassbare Mini-Facette ist ideal für dünne Metallfassungen
• Polieren von Flach- und Spitzfacette
• „Soft processing mode“ minimiert Achsversatz
• Die Spül-Sequenz sorgt für einen sauberen Schleifraum

Höchste Produktivität
Die LEXCE Trend-Serie eignet sich perfekt für Einrichtungen
mit begrenztem Platzangebot.
Mehrere Funktionen mit gut kombinierten Merkmalen
– alle auf kompakter Stellfläche – verbessern die Produktivität.
• „Next Job”-Eingabefunktion
• Funktion zur Einstellung der Formdrehung
• Funktion zur Formänderung
• Speicherfunktion für die Verwaltung von Formdaten
• Top Ausstattung, kompaktes Design
• Automatische Schleifraumtür
• Beleuchteter Schleifraum
• Kühlwasserregler

„Ein LEXCE“ für alle
Je nach individuellem Bedarf kann aus mehreren Konfigurationen
die beste Option ausgewählt werden.
Typenvergleich
Typ
Hohe Kurve Bohren Blocker Shape Imager Tracer Rillen Kantenbruch
*
DBT
DT
DB
D
BT
T
B
N
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
DBT
DT
DB
D
BT
T
B
N
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
: Erhältlich
* Tracer ist optional.
Typ I (LEXCE Trend8 / Trend) ist auch ohne das Blocksystem erhältlich.
Minimale Schleifgröße in mm
Pliable cup (Standard)
B x H mm
Mini cup (Optional)
B x H mm
Nano cup (Optional)
B x H mm
Flachfacette
Spitzfacette
Schutzfacette (Flachf.)
Schutzfacette (Spitzf.)
Kurve-8-Facette*
Rillen
ø32,0 x 19,0
ø33,0 x 20,6
ø35,0 x 22,0
ø36,6 x 23,6
ø37,8 x 24,8
ø32,0 x 19,0
ø22,0 x 17,4
ø23,0 x 18,4
ø25,0 x 20,3
ø26,6 x 21,9
ø27,8 x 23,2
ø22,0 x 17,4
ø20,0 x 15,5
ø21,0 x 16,5
ø23,0 x 18,5
ø24,6 x 20,1
ø25,8 x 21,3
ø20,0 x 15,5
* Erhätlich für LEXCE Trend8

Systemkonfigurationen
Nachfolgend finden Sie Beispiele für die Systemkonfigurationen
Informationen zu hohen Kurven
und Bohrungen finden Sie in der
Typenvergleichstabelle
Typ DBT oder BT
Compact Set Typ DT oder T LEXCE + ICE 1
Hohe Kurve
Bohren
Blocker
Shape Imager
Hohe Kurve
Bohren
Blocker
Shape Imager
Tracer
Rillen
Kantenbruch
Tracer
Rillen
Kantenbruch
Typ DB oder B
LEXCE + LT980
Typ D oder N
LEXCE + ICE 1 + LT980
Hohe Kurve
Bohren
Blocker
Shape Imager
Hohe Kurve
Bohren
Blocker
Shape Imager
Tracer
Rillen
Kantenbruch
Tracer
Rillen
Kantenbruch
Typ D oder N
LEXCE + ICE1500
Typ D oder N
LEXCE zur Verarbeitung großer Mengen
Hohe Kurve
Bohren
Blocker
Shape Imager
Hohe Kurve
Bohren
Blocker
Shape Imager
Tracer
Rillen
Kantenbruch
Tracer
Rillen
Kantenbruch

LEXCE Trend8 / Trend Spezifikationen
Modell LEXCE Trend8 LEXCE Trend
Schleifsystem Formscheibenlos, CNC
Bearbeitungsmöglichkeiten
Facette (automatisch, geführt, Abkanten, Polieren, High Curve), Flachfacette (Polieren,
Abkanten, Rillen), Bohren, Minifacette (0,4 bis 0,7 mm) (0,1-mm-Schritte), Mini-
Stufenbearbeitung (0,0 bis 3,8 mm) (0,1-mm-Schritte), Kundenspezifische Facette,
Fassungswechsel, Softmodus
Facette (automatisch, geführt, Abkanten, Polieren),
Flachfacette (Polieren, Abkanten, Rillen), Bohren,
Minifacette (0,4 bis 0,7 mm) (0,1 mm Schritte),
Fassungswechsel, Softmodus
Eingabebereich
FPD
PD
1/2 PD
Höhe (opt. Mitte)
Größeneinstellung
Facettenposition
Minimale Schleifgrößen
Flachfacette
Spitzfacette
Schutzfacette (Flachf.)
Schutzfacette (Spitzf.)
High Curve
Rillen
Bohren* 1
Lochdurchmesser
Lochtiefe
Bearbeitungsbereich Bohren
Bohrwinkel
Schlitzbreite
Schlitztiefe
Schlitzlänge
Blockeinheit *2
Methode
Blockgenauigkeit
Achsabweichung
Shape Imager-Funktion *3
Messbereich
Lochposition
Lochdurchmesser
Demo-Musterglaserfassung (RMU)
Methode
Messpunkte
Messbereich
Tracer (optional)* 4
Methode
Messpunkte
Messbereich
FPD-Ausgabe
Einspannsystem
Abtastmodus
Messgenauigkeit
30,00 bis 99,50 mm (0,01-mm-Schritte)
30,00 bis 99,50 mm (0,01-mm-Schritte)
15,00 bis 49,75 mm (0,01-mm-Schritte)
0 bis ±15,0 mm (0,01-mm-Schritte)
0 bis ±9,95 mm (0,01-mm-Schritte)
0 bis ±9,95 mm (0,01-mm-Schritte)
ø32,0 x 19,0 mm / mit Nano Cup (optional) ø20,0 x 15,5 mm
ø33,0 x 20,6 mm / mit Nano Cup (optional) ø21,0 x 16,5 mm
ø35,0 x 22,0 mm / mit Nano Cup (optional) ø23,0 x 18,5 mm
ø36.6 x 23,6 mm / mit Nano Cup (optional) ø24,6 x 20,1 mm
ø37,8 x 24,8 mm / mit Nano Cup (optional) ø25,8 x 21,3 mm
ø32,0 x 19,0 mm / mit Nano Cup (optional) ø20,0 x 15,5 mm
ø0,80 bis 10,00 mm (0,01-mm-Schritte)
6 mm oder weniger
ø34,0 bis 68,5 mm um die Glasdrehachse
Automatisch/manuell 2,5 bis 18°
ø0,80 bis 10,00 mm (0,01-mm-Schritte)
6 mm oder weniger
20 mm oder weniger
Manuelles Blocken
±0,5 mm
±1,0°
65,0 x 50,0 mm (±1,5 mm)
0,01-mm-Schritte
ø0,80 bis 10,00 mm (0,01-mm-Schritte)
Formerfassung über Messfühler
1.000 Punkte
ø22,0 bis 76,0 mm (17,4 bis 66,0 mm vertikal)
Automatisch, 3-D, beidseitig
1.000 Punkte
Formbreite: 23,0 bis 70,0 mm
Formhöhe: 18,4 bis 66,0 mm
Fassungsbreite: 113 bis 150 mm
Verfügbar
One-touch, automatisch
Automatisch, semi-automatisch, wählbar
±0,1 mm
Schleifscheiben-Konfiguration Typ PLB-2R8 Typ PLB-2R
Kühlsystem Umwälzanlage (Pumpe) oder Direktwasser
Schnittstellen
RS-232C
LAN
USB
1 Port
1 Port
1 Port
Stromversorgung 240 V, 50/60 Hz
Leistungsaufnahme 1.300 Watt
Abmessungen/Gewichte
Standardzubehör
Optionales Zubehör
545 (B) x 530 (T) x 460 (H) mm / 38,5 kg (Typ Core), 37,8 kg (Typ Mate 1)
545 (B) x 434 (T) x 460 (H) mm / 37,2 kg (Typ Mate 2)
545 (B) x 434 (T) x 344 (H) mm / 34,6 kg (Typ Pro)
Bohrer (10 St.)* 1 , Innensechskant-Schraubendreher (2,5 mm), Innensechskantschlüssel
(2,0 mm, 3,0 mm und 4,0 mm), Abziehstein für Vorschleifscheibe Mineral,
Abziehstein für Facettenscheibe, Compound Kit für Polierscheibe, bewegliche
Blockaufnahme, bewegliche Blockaufnahme für High Curve, Klebepads, De-Blocker,
Adapter-Set, Formscheibenhalter, Auflagetisch für kleine Gläser *3 , Kalibrierlehre,
Planglas, Ferrit-Kern, Zubehör koffer, Netzkabel
Tracer, externer Barcodescanner, externer 2-D-Barcodescanner, interner 2-D-Barcodescanner,
Kühlwasser-Umwälzanlage, Mini-Cup-Set, flexible Glaseinspannung,
Nano-Cup-Set, Bohrer (ø1,0, 1,2, 1,6 mm), USB-Stick, Stylus pen
* 1 Erhältlich für Modell mit Bohrwerk; * 2 Erhältlich für Modell mit Blocker; * 3 Erhältlich für das mit Shape Imager ausgestattete Modell; * 4 Tracer ist optional; * 5 344 mm Höhe für das Modell ohne Tracer
keine
Änderungen von Spezifikationen und Design vorbehalten.
