Zitadelle Spandau - Forschungen zur Rampenanlage an der Bastion Brandenburg, Berlin 2002

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Burckhardt Fischer, Architekt

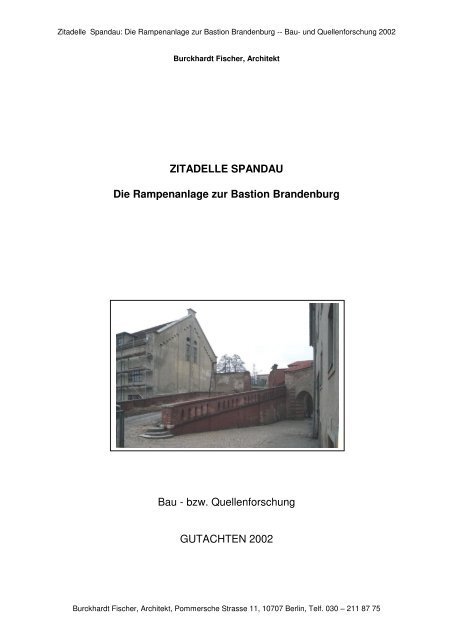

ZITADELLE SPANDAU
Die Rampenanlage zur Bastion Brandenburg
Bau - bzw. Quellenforschung
GUTACHTEN 2002
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Inhaltsverzeichnis
Zeichnerische Bestandserfassung (Planungsgrundlage, kein Steinaußmaß)
- Grundriß
- Innen- und Aussenansicht östliche Rampenmauer / Zugang “Italienische Höfe”
Quellenverzeichnis wesentlicher Arbeitsgrundlagen, sonst jeweils im Text vermerkt
Aufgabenstellung
Voraussetzung
Vorgehensweise
Die Darstellung der Rampensituation im historischen Kartenmaterial
- “Lynarplan 1578"
- Planmaterial des 17. Jahrhunderts
- Planmaterial des 18. Jahrhunderts
- “Zerstörungsplan” 1813
- Pläne des 19. Jahrhunderts im Zusammenhang mit dem Kavalier Brandenburg
- Pläne des 19. Jahrhunderts im Zusammenhang mit dem heutigen Haus 6
- Grabungsbericht des Heimatforscher Ludewig, o.D.
Historische Photographische Aufnahmen
- “Zeppelin”- und Luftaufnahmen
- sonstige frühe Aufnahmen
- Aufnahmen der frühen Nachkriegszeit (Landesbildstelle, Archiv Ludewig)
- veröffentlichte Aufnahmen Orgel-Köhne
Befundphotos 2002/2003
Auswertung und Zusammenfassung:
- Die bauliche Entwicklung der Rampenanlage im 19. und 20. Jahrhundert
- Hinweise zu Anlagen im Umfeld
Empfehlungen zur Beachtung bei Baumaßnahmen und Bauforschungen
Zeichnerische Rekonstruktion des Torbogens auf der Rampe
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Das Hauss6 ist vorstellbar
Aufmaß der Rampe: Grundriß - Büro B. Fischer, Bearbeiterin: H. Pohl, 2002/2003
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Östliche Rampenmauer vor den
„Italienischen Höfen“
Bestandsaufnahme der Rampenmauern - Büro B. Fischer, Bearbeiterin H. Pohl, 2002 / 2003
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Quellen
1.
“Lynarplan” von 1578, Reproduktion des Originals in der Staatsbibliothek Berlin
veröffentlicht in:
Biller, Thomas: Historishe Grundrisse, Pläne und Ansichten von Spandau, Blatt 3, Beiheft u
Blatt 3: Der “Lynarplan” und die Entstehung der Zitadelle Spandau im 16. Jahrhundert
- Ausschnitt - Signatur des Originals in der Kartenabteilung der
“Staatsbibliothek Preußischer Kulturbesitz”
lt. Biller: Kart. X 33851
2.
“Zerstörungsplan” v. 1813, Photoreproduktion des verlorenen Originals durch den
Fotografen Friedrich, Berlin: Ausschnitt
3.
“Zeichnung von der Bastions Brandenburg der citadelle zu Spandau nebst dessen
wiederherzustellenden Cavaliers”, März 1829/April 1890 (HA.P., K, Reg. III, A-Nr. 13795 -
Zentrales Staatsarchiv der DDR, Merseburg, heute in den Beständen des Staatsarchivs
Berlin. - Ausschnitt -
4.
Weitere Planreproduktionen aus dem Bestand des Stadtarchivs Spandau, Ausschnitte, im
Einzelnen bezeichnet, Datierungen z.T. zweifelhaft.
5.
Historische Luftaufnahmen und Zeppelinphotos aus den Beständen des Stadtarchivs
Spandau - Ausschnitte -
6.
Historische Aufnahmen, Abzeichnungen und Abschriften der Baunachrichten aus dem
Nachlass Ludewig: Stadtarchiv Spandau
7.
Büro Burckhardt Fischer: Bauforschung Haus 6 / VI. 1987 – Im Auftrag der
Senatsverwaltung für Bau- und Wohnungswesen Berlin – ferner Nachträge
(unveröffentlicht)
8.
Büro B. Fischer: Baustellenphotos Italienische Höfe und Rampe 1998-2002
9.
Luftbildaufnahmen aus dem Archiv der Luftbildstelle Berlin - Ausschnitte – s. nähere
Angabe
10.
Orgel-Köhne, Liselotte und Armin, Grothe, Jürgen: Zitadelle Spandau, Berlin 1978
11.
Archivbestände Zentrales Staatsarchiv der DDR, Merseburg (Jetzt Berlin)
Siehe Einzelangaben im Text
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Aufgabenstellung
Die Rampe zur Bastion Brandenburg schliesst an den Zugang vom Zitadellenhof zu den
“Italienischen Höfen” an, die seit 1998 zu einem multifunktionalen Veranstaltungszentrum
ausgebaut werden und als solches Anfang 2003 in Betrieb gehen sollen.
Hierfür sind die Pflasterflächen zu definieren, die wiederhergestellt, oder aber, die
modifiziert werden sollen - aus funktionalen oder gestalterischen Gründen, wie aus
denkmalpflegerischen.
Unter diesen Aspekten war zunächst nur der untere Teil der Rampenanlage von Interesse,
der sich aus der Hofpflasterung entwickelt und dann an der westlichen Aussenmauer der
“Italienischen Höfe” vorbei bis zur Bastionsebene steigt.
Im Zuge der durch den Bezirk Spandau durchzuführenden Arbeiten geriet der Torbogen ins
Blickfeld, der Ende der Siebziger Jahre trotz schwerer denkmalpflegerischer Bedenken
teilweise abgetragen worden war, um die Bastionsebene Brandenburg mit schweren
Baufahrzeugen erreichen zu können.
Beim Quellenstudium entwickelte sich die Frage nach der ursprünglichen Disposition der
Rampenanlage bzw. Ebenenverbindung aufgrund von Hinweisen auf bauliche
Veränderungen.
Dies betrifft inzwischen die gesamte Rampenanlage, die daher umfassend behandelt wird.
Vorgehensweise
Hinsichtlich der Auswertung des Quellenmaterials erfolgte ausdrücklich eine Beschränkung
auf die recht umfangreich vorliegenden Unterlagen.
Neue Archivrecherchen sind hierzu zunächst nur im Rahmen von Überprüfungen
offensichtlich zweifelhafter Angaben erfolgt.
Dies schien verantwortbar, da bauliche Veränderungen nicht geplant waren.
Zu den Anschlußbauteilen liegen detaillierte Bauaufnahmen bzw. Bauforschungen vor, bzw.
sind Forschungen parallel zu den laufenden Baumaßnahmen durchgeführt worden:
- Bauaufnahme Gang/untere Feuergalerie Nordkurtine
- Bauforschung und Zeichnerische Rekonstruktion Haus 6
- ergänzend Gründungsuntersuchungen zu Haus 6 bzw. Vorgängerbauten
- “Italienische Höfe” / Kavalier Brandenburg
Ein Aufmaß des baulichen Bestandes erfolgte zunächst nur für die südöstliche
Rampenmauer “vor” den “Italienischen Höfen”. Die Rampenanlage war zwar zweifelsohne
älterer Provinienz, schien jedoch im Zuge der Umbaumaßnahmen am Kavalier Brandenburg
im frühen 19. Jahrundet vollständig überformt - und seitdem nicht mehr verändert. Insofern
schienen sich weitere Aufwendungen für detaillierte Bestandserfassungen zunächst zu
erübrigen. Zum Teil sind notwendige Nachträge jedoch bereits eingearbeitet.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
“Lynarplan 1578":
Darstellung einer Geschossverbindung
In der ältesten bekannten Plandarstellung der Zitadelle Spandau, dem sog. Lynarplan von
vermutlich 1578, findet sich westlich neben dem Zugang zu den “Italienischen Höfen”, die so
auch der baulichen Realisierung entsprechen, keine Rampe, sondern in Verlängerung der
Hofrandbebauung entlang der Nordkurtine - etwas zurückgesetzt - eine Treppenanlage.
Biller ordnet die betreffende Signatur in seiner Veröfftlichung des/zum Lynarplan/s einer
Rampenanlage zu. Wir bezweifeln jedoch zumindest diese Eindeutigkeit, denn an
wenigstens 4 Stellen sind eindeutig Stufensysteme über örtliche Befunde erfasst, an denen
der Lynarplan diese Signatur verwendet:
- “Pferdetreppe” im Torhaus zur Bastion König
- Treppenanlage vom Hafenhof zur Nordkurtine
- südöstliche Treppenanlage am Kavalier Brandenburg
- nordwestliche Treppenanlage am Kavalier Brandenburg.
Im Prinzip entsprechen wahrscheinlich auch noch folgende Treppenanlagen diesem
Entwurf:
- innere Geschoßverbindung am südwestlichen Flankenhof Bastion König
- rückwärtige Treppenanlage am Torhaus, zur Südkurtine.
Nicht erfasst wurden bislang die im Lynarplan ausgewiesenen Anlagen an der Bastion
Königin, am nördlichen Ende der Westkurtine und ebenfalls am nördlichen Ende der
Ostkurtine. Insbesondere zu letzterer deuten die Baubefunde durchaus auf eine
ursprüngliche, eventuell teilweise Realisierung der Anlage gemäß “Lynarplan”, wobei offen
bleibt, ob es sich dabei um eine Planung Lynars oder eine als Bestand dargestellte
Realisierung Chiaramellas handelt..
Die Lynar`sche Stufenanlage winkelt hinter dem Vorläuferbau des Hauses 6 nach Westen
ab: wendet sich also von der Bastion hinweg. Es darf daher davon ausgegangen werden,
daß es sich nicht um eine Erschliessung der Bastion handelte wie die heutige
Rampenanlage, sondern ausschließlich um einen Zugang zur Wallanlage der Nordkurtine.
Dieses macht auch Sinn zu einem Zeitpunkt, da die Bastionen, wenigstens aber die
Kavaliere noch als notfalls eigenständige Verteidigungssysteme der Festung angesehen
wurden, und es wäre in diesem Sinne eine außerordentliche Schwächung des
Festungscharakters, die Schildmauersysteme zugunsten einer Rampe derartig zu
durchlöchern, wie es heute der örtliche Befund ist.
Der Zugang zur Bastionsebene erfolgte demnach im Lynar`schen Festungssystem
ausschließlich über die beiden den “Italienischen Höfen” zugeordneten, sozusagen internen
Treppenanlagen, die somit auch vom Kavalier kontrolliert werden konnten: hinsichtlich
entsprechender Fortificationseinrichtungen würde sowohl örtliche Bauforschung, als auch
vergleichende Forschung zum Verständnis des Systems lohnen.
Der Zugang zum Kavaliersdeck erschien demnach ausschließlich über eine groß
dimensionierte Stufenanlage am Nordgiebel des heutigen Haus 8 gegeben, weitergeführt
über einen breiten Zugang über den südöstlichen Hof, der heute als Überwölbung noch
existiert. In einem Schnitt der Pläne zum Umbau des Kavaliers 1831 scheint die
ursprüngliche Zugangsebene weit unterhalb der heutigen Gewölbeabdeckung noch
dargestellt: auch hier könnte eine örtliche Bauforschung noch lohnen, da unter den späteren
Umbauten noch Originalbauteile erhalten sein könnten.
Fazit: Eine Stufenanlage anstelle der heutigen Rampe führte wahrscheinlich zur
Nordkurtine, nicht zur Bastion.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Exkurs:
Eine Aussage, ob der Lynarplan an dieser Stelle vielleicht nicht umgesetzt worden ist, lässt sich ohne
Weiteres kaum treffen - vgl. auch nachfolgende Quellen.
Biller verweist darauf, daß eine Bebauung entlang der Nordkurtine “in den Plänen nicht auftaucht”.
Dies trifft tatsächlich aber nur für die ersten der bekannten Plandarstellungen zu. Dargestellt ist
zumindest in einem Plan für West- und Nordkurtine jedoch jeweils ein „Strich“, der sich als Darstellung
der unteren Wall-Böschungsmauer interpretieren ließe – eine Fertigstellung nur zunächst der äußeren
Befestigungsbauwerke bis hin zu den „Anschlusspunkten“ – also hier der bei noch fehlendem
Gebäude an der Nordkurtine dann eben zunächst eine Böschungsmauer zum Wall –wäre durchaus
vorstellbar.
Spätestens ab der Mitte des 17. Jahrhunderts wird dort eine Bebauung dargestellt. Dem entspricht,
daß auf einem Plan von ~ 1650 das dort ausgewiesene Gebäude an der Nordkurtine als “das Neue
Gebeite” bezeichnet wird. Auffällig ist dabei, daß dieses in den Darstellungen zumeist nicht so nahe an
die Bastionen Kronprinz und Brandenburg heranreicht, wie es gemäß Lynarplan sein müsste - dies
würde den späteren Baubefunden entsprechen.
Bei einer insgesamt über mehrere Jahrzehnte dauernden Realisierung der Baumaßnahme nur im
“ersten Status” wäre es außerordentlich, wenn es nicht zu erheblichen Planabweichungen gekommen
wäre. Dieses ist ja auch für andere Bereiche durchaus nachweisbar: z.B. die fehlende Bebauung
entlang der Westkurtine. Allerdings gibt es für den Bereich um den Zugang der “Italienischen Höfe”
durchaus Hinweise auf eine Ausführung zunächst weitgehend entsprechend dem Lynarplan, und erst
spätere Modifikationen. – s.a. Gutachten zur Sanierung Giebel Haus 8, Büro B. Fischer, 2002.
Dieses stellt sich einigermaßen anders dar für das Rampen-Pendant zur Bastion König, um den
Juliusturm herum. Man kann - wie erwähnt - wohl davon ausgehen, daß die im Lynarplan dargestellte
Bebauung entlang der Westkurtine nicht ausgeführt worden ist. Spätere bauliche Modifikationen
waren also einfach durchzuführen, da sie mit einem Baubestand eben nicht kollidierten. Es erscheint
daher durchaus logisch, daß eine Rampenanlage sehr früh und schon in den ersten detaillierteren
Plänen an der Bastion König bzw. um den Juliusturm auftaucht, als es noch keinerlei Hinweise auf
eine Rampe an den “Italienischen Höfen” gibt. Diese fehlende Gleichzeitigkeit in den Darstellungen ist
ebenfalls ein Hinweis darauf, daß es sich bei der Rampe zur Bastion Brandenburg um eine (noch)
spätere Änderung der ursprünglichen Planung, bzw. Ausführung handelt.
---> s. auch unten: Grabungsbefunde Ludewig
Darstellung der Rampe / Stufenanlage im Planmaterial des 17. und 18. Jahrhunderts
Die bekannte Pläne der Nachfolgezeit geben keinerlei Information oder Hinweis auf eine
Ebenenverbindung im betreffenden Bereich.
Erstmalig in einem Plan von ~ 1680 (? - die betreffenden Datierungen des Kunstamtes
Spandau / 1988 waren nicht unbedingt vollständig schlüssig und zweifelsfrei) ist eine
Situation dargestellt, die der heutigen Rampenanlage im Abschnitt der Streichwehr sehr
nahe kommen könnte. Die Darstellung lässt aber durchaus Interpretationen offen.
In einem Plan von ~ 1750 ist dann eindeutig eine der heutigen Rampenanlage sehr nahe
kommende Situation dargestellt, die von der Darstellung im Lynarplan abweicht: die Rampe
beginnt vor der Hofrandbebauung im Zitadellenhof. Die nachfolgenden Pläne stützen dies,
ohne zusätzliche Informationen oder eine eindeutige Interpretationsmöglichkeit zu geben.
Die exakte Lage oder Ausführung der Rampe ist aus den zumeist kleinmaßstäblichen und
häufig eher “symbolischen” Darstellungen kaum abzuleiten.
Fazit: Sofern die Lynar`sche Planung realisiert worden war, ist ein “Umbau” zu einer
Rampenanlage ähnlich der heutigen Situation wahrscheinlich schon im 18. oder gar schon
17. Jahrhundert erfolgt, also nicht erst im Zuge der Umbau- und Sanierungsmaßnahmen am
Kavalier nach den Napoleonischen Kriegen, wahrscheinlich auch schon vor der
friderizianischen Adaption des sog. Königshauses an der Nordkurtine zu einem
Mehlmagazin und den damit verbundenen Umbauten (~ 1780 vgl. Akten Merseburg).
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Darstellung im “Zerstörungsplan” 1813
Der sog. Zerstörungsplan ist nach dem Lynarplan die erste, relativ durchgängig gut detaillierte
Darstellung der Erdgeschoßebene der Zitadelle, obwohl gerade im Bereich der Nordkurtine und des
Vorgängerbaus von Haus 6 deutlich verzerrt.
Er zeigt die Rampe zur Bastion Brandenburg nur im Bereich des Zitadellenhofs bis zur Rückwand der
Bebauung an der Nordkurtine, zum weiteren Verlauf bis zur Bastionsebene sind keine Informationen
ablesbar. Jedoch wird hier zum ersten Mal die im Prinzip noch heute bestehende Toranlage mit den
seitlich anschließenden Mauern dargestellt, die in der Flucht der Gebäuderückwand von Haus 6
errichtet wurde. Das Tor befindet sich mittig zwischen Haus 6 und den „Italienischen Höfen“.
Die Rampe erstreckt sich bis an das Giebelmauerwerk des Vorgängerbaus von Haus 6, allerdings
muß hier kein hoher Detaillierungsgrad angenommen werden. Die östliche Rampenmauer vor dem
Zugang zu den Italienischen Höfen jedoch wendet sich in einem Viertelkreis hinweg von der
Bebauung vor der Ostkurtine vor die Fassade des “alten” Hauses 6. Der Zugang erfolgte also von
ebendort aus Richtung Westen.
Diese östliche Rampenmauer wird dargestellt mit 6 Mauerwerksabschnitten zwischen Pfeilern. Dieses
entspricht zunächst den späteren Darstellungen, erst ab der Mitte des 19. Jahrhunderts werden 5
Mauerwerksabschnitte dargestellt entsprechend dem heutigen Bestand.
Fazit: Bis auf die späteren Veränderungen im Rampenverlauf vom Zitadellenhof aus gibt der
Zerstörungsplan von 1813 eine stimmige Darstellung des im betr. Abschnitt noch vorhandenen
Baubestandes, mit Ausnahme der Position des Tores..
Die Rampenanlage in Plänen des 19. Jahrhunderts
Wie anderen Ortes bereits mehrfach erwähnt, verfügen wir seit dem Mauerfall 1989 über eine Anzahl
von Plänen insbesondere zu dem betreffenden Bereich, die offensichtlich aus den Beständen des
Heeresarchivs Potsdam in das Zentrale Staatsarchiv der DDR nach Merseburg gelangten (heute
Geheimes Staatsarchiv Berlin-Dahlem).
Entgegen den bisherigen Annahmen handelt es sich bei den detailliertesten dieser Darstellungen, den
Plänen Gottlieb`s von 1829 ff, nicht um “die Planung zum Umbau des Kavaliers Brandenburg”,
basierend auf einer fundierten Bestandsaufnahme, sondern wiederum um einen sozusagen
baubegleitenden Statusbericht und Planungsfortschreibung auch für die Sanierung des Kavaliers.
Denn ausweislich der Baunachrichten, die über Abschriften des Heimatforschers Ludewig
auszugsweise erhalten sind, war der Kavalier zum Zeitpunkt der angegebenen Planerstellung schon in
wesentlichen Teilen umgebaut und saniert. Dieses mag die detaillierte Genauigkeit der Pläne
erklären, die eigentlich nur über Inaugenscheinnahme bei jeweils entsprechenden Freilegungen
erreichbar gewesen sein dürfte: sozusagen praktische Bauforschung.
Significante Abweichungen der ausgeführten Bauteile verweisen jedoch darauf, daß die Maßnahme
zum Zeitpunkt der Planerstellung noch nicht abgeschlossen sein konnte: insbesondere die
Fensterausführungen in den neu errichteten Fassaden der Gewölberäume des Kavaliers zu den
“Italienischen Höfen”, die Rampenverbreiterung an den „Italienischen Höfen“, die Rampenmauer
Bei den Plänen Gottliebs handelt es sich für den Kavalier Brandenburg um eine kombinierte
Darstellung aller Ebenen: dieses wird durch montierte, klappbare Deckblätter der oberen
Geschoßebenen bzw. der Dosdanierung und der Verwallung erreicht, z.T. durch gestrichelte und
gepunktete Darstellungen.
Der Verlauf der Rampe ist damit grundsätzlich vollständig nachvollziehbar, er entspricht weitgehend
dem heutigen Bestand bzw. auch den früheren Darstellungen.
Die in den Schnitten dargestellten Zinnenbekränzungen der Mauerabdeckungen wurden offensichtlich
nicht ausgeführt, statt dessen der heutige Gußeisenzaun.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
In den Plänen werden Bestand, Abriß und Neubau differenziert dargestellt. Die Bestandsdarstellung
entspricht der Darstellung aus dem o.a. “Zerstörungsplan”.
Die als “Neubau” schraffierten Bauteile entsprechen weitgehend dem heutigen Bestand, s.u..
Zumindest die Planung für den nach Süden verschwenkten Antritt der Rampe steht also im
Zusammenhang mit dem Umbau und der Sanierung des Kavaliers Brandenburg.
Ein definitives Datum der Ausführung ist bislang nicht bekannt.
Alle weiteren uns bekannten Pläne des 19. Jhdts. bauen im Prinzip auf den o.a. Plänen auf und geben
keine zusätzlichen Informationen in dem hier relevanten Zusammenhang. – mit Ausnahme der
Korrektur auf 5 Mauerwerksabschnitte der östlichen Rampenmauer gegenüber zunächst 6.
Fazit: Die Rampenanlage zur Bastion Brandenburg hat im Wesentlichen ihre heute noch bestehende
bauliche Form cirka 1830 gefunden – bzw. kurz danach ausweislich der Abweichungen vom Plan.
Grabungsbericht des Heimatforschers Ludewig, ~1940
Im Nachlaß des Heimatforschers, der sich jetzt im Stadtarchiv Spandau im Palas auf der Zitadelle
befindet - findet sich ein undatiertes Blatt zu Grabungsbefunden innerhalb der Rampe.
Leider handelt es sich wiederum um eine Kombination von Daten der Bauforschung und zugleich
deren Interpretatation, zudem sind die Maßketten so angelegt, daß sich nicht ohne Weiteres sichere
Bezüge zu heute noch existenten Bauteilen herstellen lassen.
Vorbehaltlich einer maßlichen Überprüfung entsprechen Ludewig`s Darstellungen jedoch sehr genau
den Bauforschungen, die wir in Ergänzung zu unserem Denkmalpflegerischen Gutachten zu Haus 6
1987 bzw. nachfolgend 1997 durchführten, und anhand derer wir einige Angaben in dem o.a.
Gutachten korrigieren mussten. Wir stellten dabei anhand von Fundamentfreilegungen in Haus 6 fest,
daß die Hoffassade des Vorgängerbaus von Haus 6 um einiges weiter südlich gelegen haben muß,
als die heutige Hoffassade von Haus 6. Wir ermittelten anhand der Rastermaße -in Abhängigkeit von
der uns noch nicht bekannten Mauerstärke der o.a. alten Hoffassade- ein Maß von etwa 3 - 5 m.
Dieses entspricht dem von Ludewig dargestellten Grabungsbefund, und anhand dessen kann wohl
darauf geschlossen werden, daß ein Vorgängerbau von Haus 6 wenigstens in seinen Anfängen
tatsächlich entsprechend dem „Lynarplan“ bis nahe an den Zugang bzw. die westliche Außenmauer
der “Italienischen Höfe” heranreichte.
Konkrete weitere Belege dürften nur über Grabungen zu erschließen sein.
Exkurs:
Ausgehend von einer der Abschriften Ludewig`s der Baunachrichten bzw. “Regesten” zu Haus 6
hatten wir vorausgesetzt, daß entsprechend diesem Text “die äußeren Fundamente” des
Vorgängerbaus wiederverwendet worden waren.
Bei den erst später möglichen Fundamentfreilegungen ermittelten wir jedoch zwei
Korrekturerfordernisse gegenüber den Aussagen in unserem o.a. Gutachten:
1. Die Stuben der Caserne No. III -dem heutigen Haus 6- verfügten über zwei Gusseisensäulen
2. Wie o.a.: Die Hoffassade war neu gegründet. Anhand der Pfostenlöcher in den zahlreichen
Querfundamenten ließ sich hochrechnen, daß die alte Hoffassade etwa 3 bis 5 m südlich
stand.
Damit entspricht die alte Gebäudetiefe ziemlich genau dem “Zerstörungsplan” und ist somit größer als
die im Lynarplan dargestellte Gebäudetiefe – die eher mit dem heutigen Gebäude korrespondiert..
Wir hatten also fälschlich die Aussage der “äusseren Fundamente” auf das Gebäude bezogen, nicht
auf die Anordnung in der Zitadelle.
Es ist ein gewisser Trost, daß Ludewig, der zahlreiche Originaldokumente im Heeresarchiv noch einsehen
konnte, ausweislich seiner Kommentierung der Grabungsbefunde wohl dem nämlichen Irrtum
verfiel und seine Abzeichnungen alter Pläne zur Caserne sogar entsprechend maßlich „korrigierte“.
Historische Photographische Aufnahmen
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Ausschnitt aus historischer Postkartenaufnahme der Caserne No. 3 (Haus 6) im Anhang.
Das Balustradenmauerwerk des unteren Rampenteils ist erkennbar.
Zeppelin- und Luftaufnahmen
Aus der Zeit zwischen den Weltkriegen sind eine Reihe von Luftaufnahmen bekannt, die bislang
zumeist als „Zeppelinfotos“ bezeichnet wurden.
Die Aufnahmen umfassen zumeist zumindest nahezu die gesamte Zitadelle – der im Anhang
dargestellte Ausschnitt die Rampe betreffend ist daher selten sehr aussagekräftig, da die Grenze der
Kornauflösung und der Kontraste erreicht wird.
Die Aufnahmen zeigen im Prinzip den heute noch bestehenden Baubestand.
Vorbehaltlich der o.a. Probleme lässt sich aber wohl interpretieren, dass das Tor, das auf einigen
Aufnahmen mit erfasst wird, nicht mehr in der Mitte der Mauer zwischen Haus 6 und den „Italienischen
Höfen“ angeordnet ist, sondern bereits Mitte Rampe.
Neu aufgefunden wurde eine „Vermesser“-Luftaufnahme von 1928. Die Stellung des Tores ist
ebenfalls nicht eindeutig interpretierbar.
Auffällig ist die Existenz von „Trampelpfaden“ hoch zur Nordkurtine und zur Bastion: es kann daraus
nicht unbedingt auf die wahrscheinliche Existenz einer gepflasterten Strasse geschlossen werden.
Ab 1943 existieren Aufklärer-Luftphotos der Alliierten, auf denen die Zitadelle einige Male auch partiell
erfasst wird.
Besonders aussagekräftig ist eine Aufnahme vom Ende 1943 – vor den 1944 einsetzenden
Zerstörungen insbesondere von Haus 6.
Der im Anhang aufgeführte Bildausschnitt zeigt die Häuser 15 und 15a auf dem Kavalier und auf der
Bastion Brandenburg, den Bunker an der Nordkurtine hinter Haus 6 und ein umfangreiches System
von Straßen auf der Bastion, der Rampe und dem Zitadellenhof vor der Rampe.
Es könnte u.U. daraus geschlossen werden, dass das heute bekannte Pflasterbild im Bereich der
Rampe erst zu Beginn des II. Weltkrieges angelegt wurde. Dieses wurde durch den Bauleiter Berg
bestätigt, der angab, bei Sanierungen des Rampenmauerwerks in der Rampe Zeitungeen gefunden
zu haben.
Sonstige frühe Aufnahmen
Eine Aufnahme von der Nordkurtine zum Kavalier Brandenburg ungefähr aus der Zeit der
Jahrhundertwende ist bekannt, steht aus technischen Gründen jedoch momentan nicht zur Verfügung,
bzw. nur in einem auf die Fenster des Kavaliers orientierten Ausschnitt.
Es ist daraus nicht ablesbar, ob die Rampe über Pflasterung verfügte.
Das Tor ist nicht mit erfasst. Das östliche Balustradenmauerwerk und der Gusseisenzaun der Rampe
entsprechen dem heutigen Bestand.
Aufnahmen der frühen Nachkriegszeit
Offensichtlich angesichts des bevorstehenden Wiederaufbaus des stark kriegszerstörten Hauses 6
wurden 1949 eine Aufnahmen gemacht, die sich heute im Landesarchiv befinden und u.a. den
östlichen Giebelanbau zeigen, dessen Mauerwerksreste noch heute in die westliche Rampenmauer
einbinden.
Im Nachlaß Ludewig sind eine ganze Reihe von Fotos enthalten, die Teile der Rampenanlage mit
erfassen. Wesentliche zusätzliche Informationen sind daraus nicht ablesbar.
Aufgrund der schlechten Qualität der beim Berichter vorliegenden Reproduktionen werden diese
Aufnahmen daher im Anhang nicht mit aufgeführt.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Aufnahmen Orgel-Köhne
Qualitativ hervorragend sind die Aufnahmen von Orgel-Köhne in deren Veröffentlichung zur Zitadelle
1978, insbesondere betreffend den Torbogen.
Zu den daraus u.U. ablesbaren Spuren siehe die Anmerkungen im Anhang.
Befundphotos 2002
Heutige Befundfotos geben noch eine Vielzahl baulicher Spuren auf die im hier vorgelegten Gutachten
aufgeführten Hinweise wieder, ohne dass sich daraus immer ein schlüssiger Beweis ableiten ließe –
siehe hierzu die Anmerkungen zu den jeweiligen Abbildungen im Anhang.
Als besonders nachteilig ist zu vermerken die nach unserer Kenntnis überwiegend undokumentierte
Sanierung auch noch aus der jüngeren Nachkriegszeit, durch die sich zahlreiche Ausführungen über
Steinformate etc. nicht mehr sicher zuordnen lassen: z.B. die Brüstungsmauer auf der Streichwehr /
zurückgezogenen Flanke im Verlauf der Rampe – ausgeführt in neuen Steinen. Es ist damit nicht
mehr nachvollziehbar, wann diese Mauer so entstanden ist.
Zeichnerische Rekonstruktion des Torbogens auf der Rampe
Der Torbogen im Verlauf der Rampe zur Bastion Brandenburg, der mit der Rückfassade des heutigen
Hauses 6 fluchtet, wurde Anfang der Achtziger Jahre trotz schwerer Bedenken des
Landeskonservators abgetragen, um die Zufahrt von Baufahrzeugen zur Bastion zu ermöglichen.
Dieses schien erforderlich im Hinblick auf den Abriß des Hauses 15 an der Bastionsspitze und der
beabsichtigten und teilweise begonnenen Rekonstruktion der Verwallungen.
Das Steinmaterial wurde seitlich gelagert. Inzwischen ist es fast vollständig verschwunden.
Die seinerzeit erstellte zeichnerische und fotographische Bestandserfassung ist verschollen.
Eine zeichnerische Rekonstruktion wurde 2002 durch das Büro Burckhardt Fischer (Bearbeiter: H.
Pohl, P. Bourassin) erstellt: anhand verbliebenen Mauerreste der Toranlage selbst und anhand der
sehr aus-sagekräftigen Frontalaufnahmen der Vorder- und der Rückseite in der Veröffentlichung von
Orgel-Köhne.
Es konnten dabei nicht mehr alle Details völlig zweifelsfrei geklärt werden.
Es ergaben sich jedoch significante Hinweise:
- Eine maßliche Rekonstruktion und eine Klärung der Mauerwerksverbände ist erfolgt, Fugenbild und
Verlegungsart lassen sich anhand der Fotos klar nachvollziehen.
- Die Gesims-, Fries- und Natursteingliederungen sind geklärt
- ungeklärt sind die Tiefenmaße der Naturstein-Paßstücke: Mauerwerksstärke?
- im aufgehenden Mauerwerk, insbesondere in den Anschlußmauern zu Haus 6 und ursprünglichh
auch zum Kavalier Brandenburg sind Klosterformatpartien enthalten. Dies deutet auf die Verwendung
älterer Bauteile hin.
- Es handelt sich bei den “Neubauteilen” wahrscheinlich um ein vorindustrielles Ziegelformat,
abweichend noch von den Um- oder Neubaupartien, die ausweislich der o.a. Pläne Gottlieb`s u.a. ~
1830 entstanden sind.
Eine Wiederherstellung des Bogens in “unpassenden” Ziegelformaten hätte entweder ein
problematisches Fugenbild zur Folge, oder aber Konsequenzen hinsichtlich Proportionen, Verbänden
und insbesondere der Gliederungen des Kammgesimses. Dieses erscheint denkmalpflegerisch wie
praktisch nicht unproblematisch.
- die offensichtlich früher vorhandene skulpturale Gliederung der Ansichtsflächen der Schlußsteine
des Bogens ist auch bei einem noch vorgefundenen Fragment nicht mehr deutungsfähig.
- Das Tiefenmaß und die genaue Bauart des Postements auf dem First des Torbauwerks ist anhand
der erschließbaren Quellen nicht mehr genau zu klären. Die originale Abdeckung und die Bekrönung,
auf die die Anordnung eines solchen Bauteils schließen läßt, sind nicht mehr bekannt.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
- die noch erhaltenen Trausteine bestehen aus einem anderen Steinmaterial als die Firststeine:
vermutlich Kalkstein. Die Firststeinsituation ist auf der Nordseite anders, als auf der Südseite, dies
spricht normalerweise für eine Ausführung mit zwei getrennten Bauteilen.
Ausweislich einer dem Bestand sehr nahekommenden Grundrißdarstellung im “Zerstörungsplan”
1813 darf man vorbehaltlich der Erschließung weiterer Quellen, davon ausgehen, daß eineToranlage
1813 bereits bestand.
Dieses wird gestützt durch das verwendete Steinmaterial.
Allerdings zeigen durchgängig alle Pläne des 19. Jahrhunderts eine Anordnung dieser Toranlage in
der Mitte der Verbindungsmauer zwischen Haus 6 –oder auch dem Vorgängerbau- und der westlichen
Außenmauer des westlichen „Italienischen Hofes“. Keiner der Pläne zeigt zudem eine dem
heutigen Bestand nahekommende Pfeilerverstärkung im Verlauf der Mauer beiderseits der Toranlage:
dieses ist angesichts der z.T. beeindruckenden Detailliertheit der Pläne ungewöhnlich.
Trotz des verwendeten –vermutlich „vorindustriellen“- Steinmaterials und trotz der z.T.
„friederizianisch“ anmutenden Stilelemente ist daher davon auszugehen, dass die betreffende
Toranlage allenfalls eine Ersatzbaumaßnahme ungefähr der Jahrhundertwende darstellt.
Ausweislich der von Ludewig in Abschrift überlieferten Baunachrichten wurde 1789 die alte Bebauung
an der Nordkurtine in ein (Proviant-)Magazin umgebaut, oder auch neu errichtet.
Anhand der Darstellung noch im “Zerstörungsplan” darf vermutet werden, daß es sich hierbei um die
“Adaption des Königs-Hauses” handelte, die durch Boumann (den Älteren) bzw. in seinem Auftrage
den Ingenieur-Lieutenant Becker, aber auch weitere Architektur-Größen der Zeit wie z.B. Gilly d.Ä.
“gutachterlich” betrieben wurde und zu denen die Akten in Merseburg teilweise erhalten geblieben
sind.
Exkurs:
Die o.a. Datierungen sind vergleichsweise “wackelig”.
Im Nachlaß Ludwig sind Abzeichnungen des o.a. Vorgängerbaus enthalten, die offensichtlich schon
den o.a. Umbau beinhalten: Ludewig nennt als Quelle einen Plan von 1850. Einzelne Unstiimigkeiten –
insbesondere eine reduzierte Gebäudetiefe des Baus - deuten jedoch wiederum darauf hin, daß es
sich nicht um reine Abzeichnungen handelt, sondern “Korrekturen” und Interpretationen eingefügt
wurden: s. seitliche Anbau zur Rampe. Hierzu sind weitere und detailliertere Abgleiche erforderlich.
Biller verweist in seiner Veröffentlichung zum “Lynarplan” auf Unstimmigkeiten der Datierung auf 1789
bei Kuntzemüller und Ludwig, zitiert aber Schulze für 1789: “Das hiesige Gouvernement hatte das
Gebäude auf der Festung, in dessen oberste Etage die Festungs Capelle war, noch mit einem
Stockwerk erhöhen lassen, um es ganz zum Magazin zu brauchen....”
Da in den vorliegenden Archivalien Boumann`s dieses Gebäude als “des Königs Haus” bezeichnet
wird und definitiv erwähnt wird, daß für eine Adaption als Mehlmagazin nur einige Möbel und einige
Porträts der alten Königsfamilie herausgenommen werden und Zwischenunterzüge und Stützen
eingebaut werden müssten, kann vielleicht auf diese Maßnahme geschlossen werden, zumal auch die
maßlichen Erwähnungen passen. Boumann d.Ä ist zu diesem Zeitpunkt bereits tot (+ 06.09.1776)
In einem “Plan de la Ville et Citadelle de Spandau” von lt. Kunstamt Spandau 1780 wird die Bebauung
entlang der Nordkurtine allerdings schon als “Nouveau Arsenal” bezeichnet.
Hierzu passt, daß die o.a. Akte Beckers mehrfach zur Wiedervorlage kommt mit der entsprechenden
Benennung der Jahreszahlen auf dem Titelblatt: letztmalig jedoch 1780. 1812 und im Zerstörungsplan
wird sie allerdings bezeichnet als Caserne (blinde = “bombenfest”), was auch weiteren Abzeichnungen
etc. in Ludewig`s Nachlaß entspricht: vgl. insbesondere die von Ludewig per Abschrift überlieferten
Baunachrichten, die einen Bau der Caserne 1812 und deren bombenfesten Umbau 1813 dem
späteren Kriegsminister und Begründer des Pionierbataillons auf der Zitadelle, v. Rauch zuschreibt.
Trotz der über Ludewig u.a. kolportierten Nachrichten über einen “Ersatzbau” für das “Gelbe Schloß”
entspricht nach überschläglicher Sichtung das jeweilige Planmaterial von “Magazin” und “Caserne”
sich weitgehend: es handelt sich also um den gleichen Bau.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Völlig ungeklärt ist in dem Zusammenhang noch das Vorhandensein von Feldstein und
Mischmauerwerkfundamenten unter den Querwänden im 19-achsigen System des Kasernenbaus von
1859, die offensichtlich älter sind als die “dazwischengepfriemelten” Fundamente der heutigen
Hoffassade!!?! Vgl. Fortschreibung Bestandserfassung Haus 6 1997, Büro B. Fischer. Das Achsmaß
der Querwände von Haus 6passt überraschend mit den Stützen, die für das Mehlmagazin eingefügt
wurden.
Eine posthume Ausführung der offensichtlich vorliegenden Umbauplanung Boumann`s zum
Mehlmagazin ist möglich, zumal Becker offensichtlich noch tätig war, und die Akten hierzu noch in den
Kabinettsakten Friedrich`s II enthalten sind. Eine Zuordnung der Toranlage auf der Rampe zu dieser
Maßnahme wäre denkbar, ist aber nicht zwingend.
Sofern die Rampenanlage jedoch tatsächlich entsprechend o.a. Planausweisung vor etwa 1750
errichtet wurde anhand einer gegenüber dem „Lynarplan gekürzten Bebauung an der Nordkurtine,
erscheint eine Errichtung auch der Toranlage in diesem Zusammenhang plausibler. Hierfür spricht
auch das Vorhandensein der o.a. Klosterformatpartien gerade in den unteren und seitlichen
Mauerwerksbereichen, und auch insbesondere hinsichtlich des Firstpostamentes eine stilistische
Nähe eher zum Spätbarock oder Rokoko.
Auswertung und Zusammenfassung:
Die bauliche Entwicklung der Rampenanlage
- Arbeitsthesen anhand der o.a. Ermittlungen, mit zahlreichen Verifizierungserfordernissen etc.! -
vor 1578 Errichtung der Nordkurtine unter Chiaramella ?
Beginn der bastionären Befestigungen Kronprinz und Brandenburg gemäß Idealplan
???
Zumindest Fundamentierung und Wallzugänge Nordkurtine gemäß Lynarplan ?
-> vgl. Grabungsberichte Ludewig !
Ab 1578 Modifizierte Ausführung: Bau der Kavaliere Kronprinz und Brandenburg gem. Lynar
Fertigstellung der Wallzugänge Nordkurtine ?
~ 1630 - 1650 Errichtung des “Neue Gebeite” an der Nordkurtine, gegenüber Lynarplan um 3
Achsen
westlich und 2 Achsen östlich verkürzt, größere Gebäudetiefe (zwei- statt einschiffig),
jedoch im Prinzip im gleichen System: die verbleibenden 25 Achsen stimmen überein.
??
~ 1750 ??? Bau der Rampe, unter Umständen zunächst nur bis zur Nordkurtine, wahrscheinlich
(1650 ?) jedoch bereits unter Aufgabe der westlichen Streichwehr Brandenburg und der Verbreiterung
des Zuganges zur Bastion durch Vorblendung von Pfeilern und Bogensystemen
in den zwei nördlichen Jochen des westlichen “Italienischen Hofes”
Errichtung der Toranlage in der Flucht der Rückfassade von heute Haus 6 ?
~ 1780/1789 Adaption des Gebäudes an der Nordkurtine zu einem Mehlmagazin, Umbau durch
jeweils Mittelstützen und Unterzüge etc..
Aufstockung ?????
1812 Errichtung der Caserne durch v. Rauch, im Bestand?
1813 Modifikation durch Einfügung einer bombenfesten Decke
Lt. Ludewig Böschungsmauer vom Gebäude abgerückt ????
~ 1830/31 Verschwenken des Rampenfusses aus der westlichen Antrittsorientierung in südliche Rich
Im Zusammenhang mit dem Umbau des Kavaliers Brandenburg Errichtung der
gemauerten Brüstungen anstelle der geplanten Zinnen, bzw. Gußeisengeländer
1853 Einbau eines Entwässerungskanals zwischen Nordkurtine und Caserne,
vgl. Ludewig 7 Baunachrichten, bzw. B. Fischer, Gutachten Haus 6 (II.3), 1987
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
1859 Brand der Caserne, Ersatzbau: Bestand heutiges Haus 6
Böschungsmauer der Nordkurtinenverwallung vom Gebäude abgerückt ???
Jahrhundertwende?
Verlegung der Toranlage in die Rampenmitte
~ 1940 Grabung im Rampenbereich, Fundamentbefunde (vgl. Ludewig)
u.U. im Zusammenhang mit dem Bunkerbau an der Nordkurtine?
- dann dürften Befunde in diesem Bereich weitgehend verloren sein.
Vermutlich Neuanlage der Strassensysteme/-Pflasterung - s. Luftbild 1943
1949/1950 Wiederaufbau Haus 6 !, Abtrag östlicher Giebelanbau?
~ 1980 Abtrag des Bogens der Toranlage, um die Baustellen auf der Bastion Brandenburg
mit schwerem Gerät erreichen zu können.
Seitliche Lagerung der Original-Bauteile – inzwischen verschollen.
Hinweise zu Anlagen im Umfeld
1. Anschlußmauer von Torbogen zu Haus 6
Enthalten: älterer Baubestand, vermutlich Vorgänger-/Originalbau (Klosterformatpartien)
Verlegung des Torbogens: u.U. noch Fundamentmauerwerk o.ä. der älteren Anlage in der Mauer oder
unterhalb des Pflasterbelages der Rampe?
2. In o.a. Bereich westlich des “Italienischen Hofs” / nördlich Haus 6:
Reste der ursprünglichen Treppenanlage gem. “Lynarplan” in Rampe und Wall
3. In o.a. Bereich westlich des “Italienischen Hofs” / südlich Haus 6:
Fundamente des Vorgängerbaus von Haus 6, bzw. des Originalbaus
Vgl. o.a. Grabungsbericht Ludewig und Fundamentfreilegungen 1997 in Haus 6
4. Zwischen Rampe und Ostgiebel Haus 6
- Sockelgeschoß des auf Nachkriegsfotos ausgewiesenen östlichen Giebelanbaus zu Haus 6
(19. od. 20. Jhdt., erkennbar noch Deckenbalkenlage anhand von Mauerwerksaussparungen)
- Mauerwerkspartien in Klosterformatziegeln: Vorgängerbau oder Originalbebauung ?
Vgl. “Zerstörungsplan”, Pläne Gottlieb 1831 ff., Abzeichnungen Ludewig
5. Rampenfuß:
vermutlich Mauerwerksreste der ursprünglichen östlichen Rampenmauer in der Aufschüttung?
u.U. verloren durch Grabung ~ 1940 – Baustellenzufahrt Bunker an der Nordkurtine?
6. Rampenanlage in Durchdringung der Schildmauern von Bastion und Kurtine:
Aufgehendes Mauerwerk der originalen Schildmauern u.U. unterhalb des Belages erhalten
7. Rampenanlage zwischen den o.a. Schildmauern
eventuell noch Befunde zur Originalsituation des Schützenaufstandes auf der zurückgezogenen
Flanke bzw. Streichwehr unterhalb des Belages
- entsprechend: Übergang von der Ostkurtine zum Kavalier Brandenburg: vgl. Schnitt 1831 !
8. Östlich der Rampe im Zugangsbereich zu den “Italienischen Höfen”:
Brunnenanlage, vgl. Pläne 19. Jhdt.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
9. Östliche Rampenmauer
Die beiden nördlichsten Joche unterhalb der Mauerwerksbrüstung des 19. Jahrhunderts mit
“originalen” Klosterformatpartien der Rampenanlage des 17. oder 18. Jahrhunderts
10. Die beiden nördlichen Joche des westlichen “Italienischen Hofes”:
Vorblendung von Mauerwerkspfeilern und Bogenmauerwerk zur Verbreiterung des
Rampendurchganges zur Bastion Brandenburg, Datierung noch unbestimmt.
Zur Datierung steingerechtes Aufmaß erforderlich, insbesondere auch hinsichtlich der Wandpartien
unterhalb der o.a. Bogenstellungen, da nach Inaugenscheinnahme hier bereits ein
Ziegelformatwechsel vorliegt: s. Vorgeschlagene Bauforschung zur originalen Streichwehranlage (7.).
Diese Bereiche sind allerdings teilweise aufgrund der Sanierungsbemühungen der letzten Jahrzehnte
bereits gestört. Die Maßnahmen bzw. Originalbefunde wurden nach unserer Kenntnis zumeist nicht
dokumentiert, eventuell existieren Abrechnungszeichnungen und Baustellenfotos bei der Bauleitung
Zitadelle der Senatsverwaltung für Stadtentwicklung.
11. Nördlichstes Joch des westlichen “Italienischen Hofes”:
Angedeutet in Plandarstellungen des 19. Jhdts.: Galgengerüst
Empfehlungen zur Beachtung bei Baumaßnahmen und Bauforschungen
Zu den o.a. Befundfeldern 1-8:
Es wären weitgehend zerstörungsfrei durchzuführende Bauforschungen bzw. primär Archäologische
Erfassungen möglich.
Zur Klärung der baulichen Entwicklung der Zitadelle wäre dieses angesichts der sonst dünnen
Quellenlage ernorm hilfreich, insbesondere eben deshalb, weil in diesen Bereichen konkrete
Befunderwartungen relativ “dicht” und jeweils zuordnungsfähig ohne Störung jüngerer Befunde
erwartet werden können.
Zu 1:
Die o.a. Befunde sind durch Putzschäden hindurch partiell sichtbar.
Bei einer Entfernung oder Erneuerung des maroden Putzauftrages sollte unbedingt eine
Farbrestauratorische Erfassung erfolgen, da hier u.U. noch Aussagen zu früheren Farb- oder
Putzfassungen gewonnen werden könnten.
Zur in absehbarer Zeit erforderlichen Mauerwerkssanierung der seitlichen Anschlußmauern ist eine
Klärung hinsichtlich einer erneut geputzten oder einer steinsichtigen Ausführung erforderlich.
Eine Sondierungsgrabung zur Feststellung/Sicherung u.U. von Bauteilen zur originalen Stellung des
ursprünglichen Torbogens wäre wünschenswert.
Zu 4.:
Die seit langem offenliegenden Befundreste sollten gesichert werden, um einem weiteren Verfall
entgegenzuwirken.
Aufgrund der Überlagerung z.T. für die Baugeschichte der Zitadelle durchaus bedeutender Befunde ist
hierfür ein hinreichend plausibles und sensibles Konzept sehr wünschenswert.
Hinweis: In Ergänzung zu dem Ausbau der Gewölbesysteme des Kavaliers Brandenburg war hier ein
in der Baumaßnahme selbst nicht mehr unterzubringendes Studio in Leichtbauweise vorgesehen –
Ganzglasfassade und Stahl-Flachdachabdeckung - u.a. auch, um die Befundsituation ohne weitere
Eingriffe zu sichern. Eine Anbindung bzw. Kabelkommunikation hätte über einen vorhandenen
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Kanalanschluß unter der Rampe zu den “Italienischen Höfen” erfolgen können, u.a. auch, da aus
diesen Räumlichkeiten kein Sendeempfang möglich ist, Übertragungswagen die “Italienischen Höfe”
nicht anfahren können und zudem ggf. abseits des Zuganges und wichtigsten Rettungsweges geparkt
werden sollten: also nicht zwischen Rampe und Haus 8. Dies gilt auch für ggf. Kabelverlegungen.
Zu 10.:
Trotz vermutlich im Zuge diverser Sanierungen weitgehend vernichteter Befunde sollte gelegentlich
eine Farbrestauratorische Untersuchung an ausgewählten Bereichen hinter den o.a. Vormauerungen
durchgeführt werden, um ggf. Klärungen zur originalen oder zwischenzeitlichen Oberflächengestaltung
der Festungsmauern an den wenigen vielleicht noch aussichtsreichen Stellen nicht
versäumt zu haben.
Zu 1. - 10.:
Generell sollten Hoch- wie Tiefbaumaßnahmen den o.a. Befundsituationen hinreichend Rechnung
tragen.
Dieses betrifft auch z.B. Leitungsführungen im Erdreich, aber auch erforderliche Konzeptfindungen bei
Reparaturmaßnahmen am Mauerwerk: z.B. hinsichtlich der Verwendung moderner Ziegelformate zur
bewußten Markierung von Ausbesserungen, oder aber jeweils angepasster Formate etc., um die o.a.
Spuren und Befundüberlagerungen weiter hin ablesbar zu halten.
Die bisherigen Sanierungsmaßnahmen waren diesbezüglich bemüht, zumeist jedoch nicht stringent.
Aufgestellt: 15.01.2003, ergänzt 27.01.03
Burckhardt Fischer
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Nordseite
Südseite
Torbogen an der Rampe, Bestandsaufmaß September 2002, Büro B. Fischer
Bearbeiter: P. Bourassin
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Nordseite
Südseite
Zeichnerische Rekonstruktion anhand Baubestand September 2002, bzw. Fotos Orgel-Köhne
Büro B. Fischer / Bearbeiter P. Bourassin, 2002
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
„Lynarplan“ 1578 (Ausschnitt, genordet)
Stufenanlage zum Wall der Nordkurtine
Gebäude an der Nordkurtine einschiffig,
30 Fensterachsen
Plan ~ 1630 (Ausschnitt, genordet)
Keine Bebauung entlang der Nordkurtine,
keine Treppen- oder Rampenanlage
dargestellt.
Plan „Ruse“ 1659 (Ausschnitt, genordet)
Keine Bebauung entlang der Nordkurtine,
aber interpretierbar: Wallmauer!
Keine Treppe oder Rampe dargestellt
Aber Rampenanlage am Juliusturm!!!
Datierungen lt. Bezirksamt Spandau ~ 1978
z. T. „wackelig“
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Plan ~ 1630 ??? (Ausschnitt, genordet)
Gebäude an der Nordkurtine dargestellt,
gegenüber „Lynarplan“ beidseitig verkürzt
Keine Treppen- oder Rampenanlage
Plan „Kaupdorf“~ 1680 ??? (Ausschnitt,
genordet)
Gebäude an der Nordkurtine in richtigen
Abmessungen dargestellt
Keine Treppen- oder Rampenanlage
Plan ~ 1680 ??? (Ausschnitt, genordet)
Wie vor, Gebäude an der Nordkurtine
bezeichnet als „Das neue Gebeite“
Keine Treppen- oder Rampenanlage
Datierungen lt. Bezirksamt Spandau ~ 1978
z. T. „wackelig“
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Plan ~ 1690 ??? (Ausschnitt, genordet)
Keine Treppen- oder Rampenanlage
Aber eventuell Durchgang zur Bastion an
der linken Flanke interpretierbar?
Plan ~ 1750 ? (Ausschnitt, genordet)
Rampenanlage dargestellt, Durchgang zur
Bastion?
Plan ~ 1790 ? (Ausschnitt, genordet)
Fuß der Rampenanlage dargestellt.
Gebäude an der Nordkurtine mit jeweils
Vorbauten an beiden Giebeln.
Keine Treppen- oder Rampenanlage
Datierungen lt. Bezirksamt Spandau ~ 1978
z. T. „wackelig“
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Plan 1812
(Ausschnitt, genordet)
Gebäude an der Nordkurtine bezeichnet
als Caserne....(bombenfest)
Keine Rampenanlage ausgewiesen
Kein Durchgang zur Bastion!?
„Zerstörungsplan“ 1813
(Ausschnitt, genordet)
Rampenfuß und Toranlage dargestellt
Beachte die starke Schiefstellung Haus 6!
Keine Treppen- oder Rampenanlage
Vermessungsplan 1900
(Ausschnitt, genordet)
Caserne No. 3 mit östlichem Giebelanbau,
Übergänge zur Bastion und zum Kavalier!
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Ausschnitt aus dem „Zerstörungsplan“
1813
Wahrscheinliche ursprüngliche
Ausführung der Rampe aus dem 17.
oder 18. Jahrhundert.
Ausschnitt aus den Plänen „Gottlieb“
1831 für den Kavalier Brandenburg.
Umbauplanung für den Rampenantritt,
6 Mauerwerksfelder an rechter Mauer!
Das Tor entspricht dem o.a. Plan 1813.
Ausschnitt aus einem Nutzungsplan Mitte
des 19. Jahrhunderts.
Die Ausführung der Rampe entspricht
dem heutigen Bestand: 5 Mauerwerksfelder!
Die Toranlage ist
jedoch heute in der Mitte der Rampe!
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Auszüge aus Bestandserfassung / Umbauplanung Kavalier Brandenburg, Gottlieb 1831, Merseburg.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Ausschnitte aus den Fotoreproduktionen des Gebäudebuchs, betr. Brandenburg: Nachlaß Ludewig
6 Mauerwerksabschnitte in der rechten Rampenmauer! Aber Lage der Mauer ziemlich genau, Stufenanlage
im Rampenantritt rechts richtig dargestellt.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Heutiges Rampenaufmaß über den Bestandsplan des 19. Jahrhunderts gelegt: Torposition weicht ab!
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Undatierte Luftaufnahmen, vermutlich cirka 1926-30, Ausschnitte

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Ausschnitt aus leider z.Zt.
nicht verfügbarer
Aufnahme ~ der Jahrhundertwende:
von der
Nordkurtine zum Kavalier.
Pflasterung?
Ausschnitt aus Postkarte
der Jahrhundertwende.
Rampe nicht erkennbar.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Ausschnittvergrößerungen: das Tor befand sich schon zu diesem Zeitpunkt in der Mitte der Rampe !

Luftphoto, vermutlich 1928, Ausschnitt
Luftaufnahme o.Jg.: zeigt die Fahrzeugschuppen auf der Nordkurtine hinter Haus 6 /vgl.
Vermesserplan v. 1900

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Ausschnitt aus einem Luftbild 1928
/ Quelle: Senatsverwaltung für Stadtentwicklung – Luftbildstelle
Die Aufnahme entstand noch vor der Bebauung des Kavaliers bzw. der Bastion mit den Häusern 15 a
und 15 und zeigt auch Haus 6 und Haus 8 noch in der uns bekannten „alten Form“ – vor den
Umbauten während des3. Reichs und nach dem Krieg durch die Otto-Bartning-Schule.
Die Rampe erscheint unverändert seit der Mitte des 19. Jahrhunderts.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Ausschnitt aus einem Luftbild 11/1943 / Quelle: Senatsverwaltung f. Stadtentwicklung – Luftbildstelle
Die Aufnahme zeigt die Veränderungen während des 3. Reiches, kurz vor der Zerstörung von Haus 6
Die Rampe erscheint unverändert.
Lt. den Aufzeichnungen Ludewigs haben jedoch Grabungen stattgefunden: s. Fundamentaufmaße.
Die Wegespuren sind deutlich schärfer und breiter: dies deutet auf befestigte Strassen hin
Prinzipiell erscheint die Rampe unverändert.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Oben: Ausschnitt Luftfoto vermutlich Sechziger Jahre: Blickrichtung über Südwest
Unten: Aufnahmen der Landesbildstelle Berlin 1949 (rechts Ausschnitt): Giebelanbau Haus 6
Bestand 4 RBau Zitadelle Kaserne 2884 Bestand 4 RBau Zitadelle Kaserne 2890
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Ausschnitte aus Luftaufnahmen vermutlich der Sechziger Jahre: oben: über SW, unten: über NNO
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Ausschnitt Luftbildaufnahme 1969
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Aufnahmen aus: Orgel-Köhne, Liselotte und Armin, Grothe, Jürgen: Zitadelle Spandau, Berlin 1978

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Nochmaliger Vergleich der Aufnahme von Orgel-Köhne und des heutigen Bestandes Tor-Nordseite:
Der auffällige und vertikal durchlaufende Versatz im Mauerwerksverband könnte tatsächlich für ein
Versetzen des Tores sprechen: vgl. Pläne des 19. Jahrhunderts mit der Anordnung der Toröffnung in
der Mitte zwischen „Italienischem Hof“ und Haus 6, nicht wie heute Mitte Rampe!
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Baubestand Torbogen September 2002: Südseite
Baubestand Torbogen September 2002: Nordseite
Der Baubefund des Mauerstücks zu den „Italienischen Höfen in Klosterformat ist weg – erfolgreich
„totsaniert“! Vgl. Orgel-Köhne...
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Bruchstücke des Firststeins des Torbogens in Sekundärverwendung, Aufnahmedatum September
2002
Abbildung links oben: Ziegelstempel
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Baubestand Rampe 2002/2003
Rampenantritt vom Zitadellenhof
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Befundfotos 2002/03
Die Rampe von der
Bastion aus
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Bestandsfotos 2002
/ 2003
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Bestandsfotos 2002/03
Befundsituation
zwischen Rampe und
Haus 6
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Beachte unterschiedliche Steinmaterialien, -
Formate, Bogenstellungen!
Pfeilerarkaden für Rampenverbreiterungen in
den beiden nördlichen Jochen vorgeblendet.
Bogenstellungen „Chiaramella (?)“ in den
ersten beiden Jochen höher:
- oberhalb vorhandener Zugangssituation
- in der Flucht der geplanten Bebauung an
der Nordkurtine (gem. „Lynarplan“) – s.u.
Bestandsfotos
2002/2003
Wandabwicklung
Westwand
Italienische Höfe
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Nördlichstes Joch des westlichen „Italienischen Hofes“: Westwand zur Nordkurtine bzw. Streichwehr:
Hinter den im 19. Jahrhundert vorgeblendeten Bögen sind oberhalb des Klosterformatmauerwerks
mehrere Lagen Kalksteinmauerwerk zu erkennen: ein Hinweis auf noch dort erhaltene Befunde der
ursprünglichen Schützenaufstands-Situation, vor der Verlängerung der Rampe auf die Bastion?
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Östliche Rampenmauer vor dem Zugang zu den „Italienischen Höfen“:
In den letzten beiden Feldern ist unterhalb des Balustraden-Mauerwerks noch Mauerwerksbestand in
Klosterformatziegeln zu erkennen – dies entspricht den historischen Umbauplänen des frühen 19.
Jahrhunderts, wonach ab dem 3. Feld diese Rampenmauer östlich verschwenkt werden sollte.
Bei dem früheren Verlauf der Rampenmauer als nach Westen verzogener Viertelkreis (ab dem 3. Feld
von rechts) ist ein urspünglich wesentlich besserer Durchblick zum Zitadellenhof gut vorstellbar.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Das Hauss6 ist auf dem rückwärtigen Fundament seines Vorgängerbaus errichtet, dieser gegenüber
dem „Lynarplan“ Richtung Ostkurtine nach Süden verschwenkt. Der rechte „hohe Bogen“ in der
Westwand des „Italienischen Hofes“ hätte ziemlich genau in der Flucht der Baukörperanordnung
gemäß Lynarplan gelegen, respective noch innerhalb dieses geplanten Bauwerkes entlang der
Nordkurtine, das direkt angeschlossen hätte. Eine ursprünglich geplante Verbindung ist vorstellbar
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Grabungsbericht aus dem Nachlaß Ludewig, StadtArchiv Spandau, Zitadelle, Palas Undatiert.
Leider sind die angegebenen Maßbezüge nicht wirklich nachvollziehbar, die Bauteile daher nicht
sicher zu orten. Partiell könnten sie zu der Bebauung entlang der Nordkurtine gemäß „Lynarplan“
passen, z.T. sind sie dafür aber zu südlich angeordnet.
Ludewig geht von „Bauwerken“ aus, die vor der Aufschüttung der Rampe dort standen. Aus dem
Kavalier Brandenburg wissen wir, dass es sich auch um aufgegebene Baumaßnahmen wahrscheinlich
Chiaramella`s handeln könnte, die u.U. über die Gründung nicht hinausgekommen sind.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Aktenauszüge Merseburg: Boumann/Berger: Umbau „des Königs-Haus“
zu einem Mehlmagazin betreffend (Akte geschlossen 1780, ausgeführt?)
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75

Zitadelle Spandau: Die Rampenanlage zur Bastion Brandenburg -- Bau- und Quellenforschung 2002
Vergleich Lage / Struktur Haus 6 bzw. Vorgängerbau Nordkurtine
- Lynarplan 1578 30 Achsen
- Zerstörungsplan 1813 25 Achsen
- Gottlieb ~1829 ff. Ausbau zum Mehlmagazin ~ 1780?
- Abzeichnung Ludewig der Pläne Becker, angeblich 1850
- Bestand Haus 6 (seit 1859/61
Ausgeführtes Gebäude 2 Achsen östlich und 3 Achsen westlich
kürzer als Lynarplan, zweischiffig, leicht diagonal gestellt.
Im Zerstörungsplan offensichtlich falsch
dargestellt: lt. „Becker“ wurden die
zusätzlichen Stützen, mit denen die
Stützweite der Decken für das Mehlmagazin
halbiert wurde, in inem engerem
Raster gesetzt als die vorhandenen
Fensterachsen: dieses Raster entspricht
nach unseren Sondierungsfreilegungen
ungefähr dem Achsensystem der
Schottenwände der 1859 errichteten
„Caserne 3“ (Haus 6)
In der Mitte die Abzeichnung Ludewig`s des Planes von Berger (~1850?), fälschlich wurde die
Gebäudetiefe des Vorgängerbaus darin uminterpretiert auf die Gebäudetiefe des heutigen Hauses 6,
offensichtlich im Hinblick auf die Baunachricht der Wiederverwendung „der äußeren Fundamente ...
Damit ist die bislang unerklärliche Linienfolge vor der Südfassade in der Abzeichnung deutbar.
Burckhardt Fischer, Architekt, Pommersche Strasse 11, 10707 Berlin, Telf. 030 – 211 87 75
