KIT-Fakultät für Architektur – Bachelor-Arbeiten Sommer 2020 – Teil 2/2

Bachelor-Thesis

Sommer 2020

2

Bachelor-Thesis

Sommersemester 2020

Teil 2

Die Publikation enthält alle für die Veröffentlichung eingereichten Beiträge.

Thema

Stadtbad in Karlsruhe

Fachgebiet Gebäudelehre

Prof. Meinrad Morger

Mit der Thematik der Bachelor-Abschlussarbeit im Sommersemester

2020 widmen wir uns dem Typus des Stadtbades mit der Fragestellung,

welche Rolle das Bad im 21. Jahrhundert für die Stadt und den

Bewohner übernimmt.

Der Niedergang der antiken und mittelalterlichen Badekultur im

17. Und 18. Jahrhundert führte neben vielen anderen Beweggründen

mit zu den hygienischen Missständen in Europas Städten. Große

gesundheitliche Probleme mit Seuchen und Epidemien waren die verheerenden

Folgen. Unter dem Einfluss der Aufklärung entwickelten

liberale Reformer, Mediziner und auch Stadtplaner im Verlauf des

19. Jahrhunderts die Grundlagen für eine moderne Entwicklung der

Gesellschaft. Um den Bewohner der Stadt den Zugang zu regelmäßiger

Körperpflege zu geben, entstanden zu dieser Zeit die Stadtbäder,

auch Volksbäder genannt. In erster Linie dienten sie damals der

öffentlichen Hygiene (Wannen- und Brausebäder) sowie körperlicher

Ertüchtigung. Ein weiterer Aspekt für den Bau von Stadtbädern war

das gesteigerte Ansehen der Stadt in der Öffentlichkeit. Als öffentlicher

Bau etablierte sich das Stadtbad zum Statussymbol für Wohlstand

und Fortschritt. Darüber hinaus möchten wir die Bedeutung

des Bades als Verknüpfung sozialer und kultureller Anliegen hervorheben,

die in adaptierter Form eine zeitlose Gültigkeit aufweist.

In den letzten Jahrzehnten hat sich der Typus grundsätzlich

gewandelt, Reinigung und Pflege stehen nicht mehr im Vordergrund.

Unsere Beschäftigung mit diesem Thema findet in der konkreten

Auseinandersetzung darüber statt, dass in heutiger Zeit das ‚Stadtbad‘

als ein Ort für Entspannung, Ruhe und körperliches Wohlbefinden

für die Menschen in der Stadt verstanden wird. Dieser Definition

eines Stadtbades steht die Vorstellung von Stadt gegenüber.

Stadtbad, Karlsruhe

Qendrese Bardiqi



C

A

B

B

D

D

1 2

C

A

3

4

Festplatz

Ettlinger Straße

D

A

5 6

C

C

Das Stadtbad ist ein Ort der Muse, der

Regeneration und des körperlichen Wohlbefindens

inmitten eines städtischen Gefüges.

Der historisch wertvolle Bestand wird in

diesem Entwurf städtebaulich geschlossen und

das Bad öffnet sich lediglich in den eigenen

geschützten Natur- oder Badehof.

Bei diesem Neubau handelt es sich um eine

Weiterführung des Bestandes durch eine

strukturelle Neuinterpretation. Daraus

entwickeln sich im Neubau drei eigenständige

Raumtypologien, die Kammern, die Pochés

und der zirkuläre Wandelgang. Die besonders

markanten Kammerstrukturen des Ost- und

Westflügels werden aufgenommen und neu

interpretiert. Dort befinden sich verschiedene

Wasserbecken und Saunen. Atmosphärisch

werden diese durch ein steiles Lichtband in

Szene gesetzt.

B

Den Kammern stehen die großflächigen und

offenen Badeflächen entgegen.

Zwischen diesen Gegensätzen vermitteln die

privaten Pochés, welche die jeweiligen Raumtypologien

in ihrer Funktion ergänzen. Hier

lassen kamin- und punktartige Oberlichter

eine mystische Stimmung entstehen.

Der zirkuläre Wandelgang lässt den Bestand

und den Neubau als Einheit zusammenwachsen.

Dafür öffnet sich dieser an den Gelenken

und vermittelt in der Richtungsänderung.

Gleichwertig zu dieser Neuinterpretation wird

die bestehende Schwimmhalle im Osten intern

umgebaut. Abgeleitet aus der Typologie der

vier Türme, entstehen vier massive Blöcke, in

welchen die Duschen untergebracht sind. Dem

großen Becken wird der sportliche Charakter

B

des Schwimmens zugeschrieben.

Das zentrale Herzstück der Therme bildet der

Gastronomiebereich. Eine beidseitige Öffnung

dieser kommunikativen Mitte verbindet den

Natur- und Badehof räumlich.

Es entsteht ein eigenständiges und neuinterpretiertes

Ensemble, welches einen regenerativen

Ort der Inspiration inmitten eines

schnelllebigen Stadtraums bildet.

1) Lageplan

2) Grundriss EG

3) Schnitt A-A

4) Schnitt B-B

5) Detailschnitt

6) Modellfoto Naturhof

GSEducationalVersion


Bijoubereich

Lager

Verwaltung

Personalgarderoben

Warmwasser

Personalgarderoben

Kaltwasser

Hamam

Sauna D

Sauna H

Klangdusche

Personalraum

Trinkbecken

Kaltwasser

Warmwasser

Anlieferung/

Entsorgung

Gastronomie

Meditation

Küche

Küche Lager

Verwaltung

Bijoubereich

Lager



Rita Berisha



1 4

B

A

C

C

Massage

Ruhe

B

A

2

B

A

C

C

Technikbereich

Ruhe

Damenbereich

B

A

3

15

Das Stadtbad, als ein Ort der Entspannung,

Ruhe und des körperlichen Wohlbefindens,

wird bei diesem Entwurf im Zusammenhang

mit dem Bestandsgebäude und in historischer

Beziehung damit weitergeführt, in dem

Versuch, eine Ablenkung vom Stadtleben zu

schaffen und den Menschen einen Ort der

Ruhe und des Wassers zu geben, der das Gefühl

vermittelt, in einer Welt zu sein, die völlig

frei von dem Chaos und Lärm der Umgebung

ist. Der Entwurf streckt sich auf dem zur Verfügung

stehenden Grundstück und nimmt den

historischen Schornstein/Turm als Referenz

auf. Es hat einen introvertierten Charakter

und ist niedriger als der Bestand gebaut,

um so wenig wie möglich von der Umgebung

direkt wahrgenommen zu werden, um ein

Geheimnis an sich zu haben, das nur entdeckt

werden kann, wenn man in das Gebäude

betritt. Das Konzept, das die Türme, mit dem

weiteren Teil des Gebäudes zusammenbringt,

schafft ein Stadtbad mit mehreren Höfen, das

hauptsächlich von einer Arkadenstruktur im

Inneren geprägt wird. Die Arkaden ermöglichen

eine vielschichtige und fliesende Raumatmosphäre,

zwischen dem Alten und dem

Neuen, als auch gibt es dem Entwurf einen

monumentalen und massiven Charakter, der

im Bestand auch vorkommt.

Der Entwurf unterscheidet sich zwischen

der unterirdischen Welt, wo der traditionelle

Badeablauf verfolgt werden kann, und dem

Erdgeschoss, der verschiedene Gärten (Hortus

Conclusus), Schwimmbäder anbietet und

wo diese untere Welt des Badens durch die

Türme eine skulpturale Präsenz und Inszenierung

hat. Das Zenitlicht der Türme gibt dem

Badeverfahren eine besondere Atmosphäre,

und setzt die Materialität dieses Baus, den

Klinkerstein, in Szene.

Als Schlussfolgerung kriegt man ein Stadtbad,

das mit einem Spiel zwischen Licht und Schatten,

das Kontrast zum Thema bringt und es

mit dem Element des Wassers anschließt und

die Architektur zu einem untrennbaren Teil

des Badens macht.

1) Perspektive


3) Grundriss UG

4) Schnitt AA

5) Perspektive

B

C

A

A

D

D

B

C


Johanna Bialdyga



Fachgebiet Bau- und Architekturgeschichte

Prof. Dr. Joaquín Medina Warmburg

1

2 3

Im Zentrum der Karlsruher Innenstadt

befindet sich das denkmalgeschützte

Vierordtbad aus dem 19. Jahrhundert.

Geplant ist eine Erweiterung an den

Bestandsgebäuden der Architekten Josef

Durm und Wilhelm Strieder. Es soll ein Ort

der Muse inmitten der Großstadt geschaffen

werden. Umrahmt vom historischen

Bestand befindet sich eine Ansammlung von

monolithischen Blöcken, welche sich um ein

Wasserbecken anordnen.

Diese Anlage, bezeichnet als „Pavillons“, setzt

sich aus neun Pavillons zusammen.

Dabei dient jeder einer Funktion,

beispielweiße dem Reinigen, Schwitzen oder

Ruhen. Außerdem stammen zwei der Pavillons

aus dem vorliegenden Bestand. Es handelt

sich hierbei um die Rotunde und den Karmin.

Die Rotunde dient im Konzept als Urpavillon

und somit als Vorbild für die Gestaltung der

neuen Pavillons.

Der Aufbau der neuen Anlage erinnert an

den eines Klosters. Die Pavillons knüpften

an einen Kreuzgang an, welcher als

Erschließungssystem dient. Der Kreuzgang

besitzt verglaste Scheiben zum Innern und

bietet Zugänge in das große Wasserbecken,

welches zwischen den Pavillons fließt.

Nach außen hin ist der Kreuzgang durch

massive Mauerwerkswände abgeschlossen.

Der Besucher soll sich lediglich auf den Ritus

des Badens konzentrieren, sich dem Wasser,

dem Licht und sich selbst hingeben.

Von außen betrachtet sind sich die

monolithischen Blöcke sehr ähnlich. Sie

sind eine reine gemauerte Konstruktion

aus Klinkern. Dieses sinnliche Material, an

Böden und Wänden eingesetzt, soll Ruhe

ausstrahlen.

Betritt man das Innere der Pavillons, zeigt

sich eine Vielfalt an Raumerlebnissen,

Lichteindrücken und Materialien.

Jeder der neun Pavillons ist individuell

gestaltet, um seine Funktion jeweils

bestmöglich auszuüben und den Badenden

immer wieder in neue Welten zu entführen.

1) Visualisierung

2) Schnitt

3) Grundriss Erdgeschoss


Merit de Buhr

Gebäudelehre


Bau- und Architekturgeschichte


1 2

2

[Zeichnungstitel]

Maßstab: 1:200

1

[Zeichnungstitel]


3

4

5

Der Entwurf befasst sich mit der Frage, welche Rolle

das Bad im 21. Jahrhundert für die Stadt und seine

Bewohner übernimmt. Die Funktion des Bades liegt

nicht mehr in der reinen Sauberkeit, sondern in der

individuellen und gesellschaftlichen Gesundheit. Um

diesen sozialen (auch historischen) Aspekt zu stärken,

bedarf es einer architektonischen Auseinandersetzung

mit neuen Räumen und Orten für ein Stadtbad. Statt

dem Bestand einen Konkurrenten an die Seiten zu

stellen, der mit der historischen Struktur hadert,

wird der vorgeschlagene Solitär mit seiner kubischen

Form, symmetrischen Positionierung und abstrakten

Ausformulierung zu einer Leinwand, die dem Bestand

im städtebaulichen Kontext eine neue Wichtigkeit

verleiht und so der Präsenz eines öffentlichen

Badehauses im Stadtraum gerecht wird.

Trotz oder gerade wegen des maximalen Kontrast

zwischen dem abstrakten, losgelösten Entwurf und

dem narrativen, absolutistischen Bestands funktioniert

die Komposition als [Zeichnungstitel]

Synthese zwischen Alt und Neu.

Je nach 1

Betrachtungspunkt, wirkt der Körper des


Gebäudes anders. Von vorne absolut und hinten durch

den verengten Zugang und einem neugewonnenen

Platz diagonal. Die Abstraktion und Identität des

Entwurfs wird durch die skulpturale Wirkung seiner

verglasten Oberflächenstruktur verstärkt. Die Fassade

versucht eine feste stilistische Klassifizierung des

Ortes zu verhindern, so dass sowohl traditionelle als

auch zeitgenössische Aspekte als selbstverständliche

und gleichwertige Bestandteile der heutigen Kultur

erscheinen: Eine Brücke zwischen der etablierten

Tradition des historischen Stadtbades und den

modernen Bedürfnissen der Badekultur. Der neue

Eingang, gleichwertig zum Eingang über die Rotunde,

ist charakterisiert durch eine niedrige Decke und

raumprägenden Stützen. Darüber, geschützt durch

die Geometrie einer Membran, erhebt sich ein

mehrgeschossiger Körper mit vertikale Anordnung

der Bad- und Wellnessbereiche. Der Ablauf Umziehen-

Reinigen-Erwärmen-Abkühlen-Massage-Ruhen wird

durch das bewusste Absteigen und Aufsteigen

inszeniert. Der zeitliche Aspekt wird zur Größe für

Licht und Atmosphäre in den verschiedenen Räume.

Gezielte Öffnungen machen den großzügigen,

öffentlichen Raum, der sich zwischen Membran und

Kern aufspannt, auch für die Badegäste erlebbar.

1) Grundriss Erdgeschoss

2) Grundriss 1. Obergeschoss

3) Schnitt

4) Schnitt

5) Modellfotografien

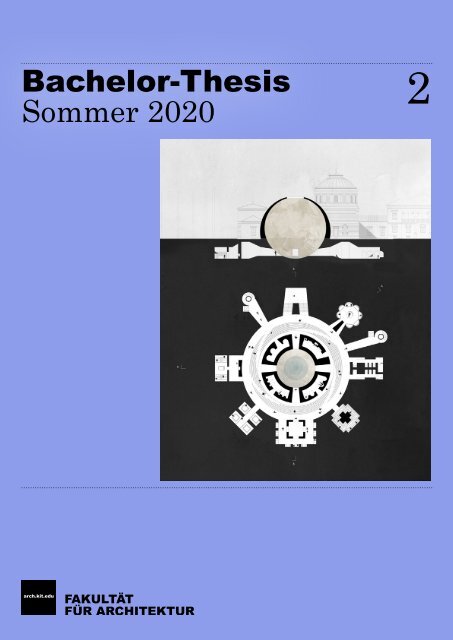

Stadtbad Karlsruhe: Sphärenbad

Davina Dixon

Gebäudelehre



Prof. Joaquín Medina Warmburg

1

Das Stadtbad ist geografisch gut in Karlsruhe

situiert. Es liegt zwischen dem Stadtzentrum

und dem Hauptbahnhof, unmittelbar umgeben

von Grünflächen, Plätzen, dem Zoo und Veranstaltunngshallen.

Doch durch die Geometrie

und Ausrichtung des Stadtbades, grenzt sich

der Bau stark von der Stadt ab und ermöglicht

keine Transparenz. Hier kann man dem Bad

seine ursprünglichen Reize des Sozialisierens

und Verweilens zurückgeben, indem man das

Areal zur Stadt hin weiter öffnet und zugänglich

macht.

Hierfür bietet sich die Geometrie des Kreises

gut an. Diese unterscheidet sich zwar von den

gängigen Geometrien der Stadt, doch aber

nimmt sie die Ursprungsgeometrie Karlsruhes

wieder auf. Den Zirkel, ein Widererkennungsmerkmal

der Stadt, von dem das Fächerdreieck

ausgeht. So wie aus dem Dreieck das

Symbol der Pyramide auf dem Marktplatz

entstand, könnte aus dem Kreis, das Symbol

der Kugel auf dem Stadtbadgelände entstehen.

Ein Anreiz dafür, das Stadtbad verstärkt

Teil der Stadt werden zu lassen und die Stadt

Teil des Bades werden zu lassen.

Die Geometrie des Kreises, die Ruhe, Vollkommenheit,

Unendlichkeit, Entschleunigung und

gleichmäßige Bewegung ausstrahlt.

Aus dem Kreis wird eine Kugel geformt, das

Sphärenbad. Ein Nucleus für das Stadtbad,

für den Badegast und für den Entwurf. Hier

wird die utopische Leichtigkeit generiert, die

im Kontrast zu der dunklen, massiven Schwere

der, hier geschaffenen Unterwelt steht. Der

Badegast wird vertikal in diese Unterwelt geleitet

und durchgeht einen Kreislauf, der automatisch

ensteht, durch die Pochés, privatere

Nischen und einer großzügigen Treppenrampe

bis hin zum Nucleus.

Die Elemente: Material, Wasser und Atmosphäre

in Idealgeometrien machen hier das

Stadtbad aus.

1) Schnitt AA + Grundriss UG





Désirée Droll

Gebäudelehre



Prof. Dr. -Ing. Joaquin Medina Warmburg

A - A

B - B

C - C

C - C

D - D

D - D

B - B

A - A

1 2

3

4

5 6

Was damals Ort der Hygiene war, hat heute

eine Vielzahl an Fassetten abzudecken. Körper

und Geist, Entspannung und Regeneration,

Bewusstsein für die Gesundheit und das

körperliche Wohlbefinden. All das in

Annäherung zu dem Element des Wassers als

zentraler Baustein. Als Ort der Naherholung

dienen die Therme heutzutage der Flucht vor

dem hektischen und stressigen Stadtalltag

und bemühen sich, den Besucher in eine neue

Welt zu locken, frei von Sorgen und

Problemen. Als historischer Bestand ist das

Vierordtbad aus Zeiten des Historismus ein

Ausdruck der damaligen Architektur und

zeichnet sich durch klare Strukturen und

strenge Geometrien aus. Hier spiegelt sich der

Gedanke nach der Idealstadt Karlsruhe im

Sinne der Symmetrie wieder. Hier wird sich

der Neubau dezent und besinnlich in die

bestehenden Strukturen eingliedern.

Insgesamt bildet sich ein gesamtsymmetrisches

Volumen, welches den historischen Bau

dominant stellt und sich klar in das Stadtbild

eingliedert. Von den kubischen Volumen bis

hin zu den inneren Strukturen verbindet der

Entwurf die etablierten Traditionen mit den

Bedürfnissen der modernen Badekultur.

Das Ritual des Badens besteht aus immer

wiederkehrenden Abfolgen von Warm, Kalt,

Heiß und Ruhen. Aus Zeitabläufen heraus

entwickelt sich ein Bewegungsschema,

welches den Grundriss formt.

Es entstehen große, offene Bereiche um welche

sich verschiedene Themenräume säumen. Die

Räumlichkeiten dienen einer Verschachtelung

und stützen die grundsätzliche Idee ein

Geflecht aus Räumen entstehen zu lassen,

durch welche sich der Besucher neugierig

hindurch bewegen kann. Mit jedem Schritt

öffnen sich neue Sichtachsen, während sich

andere wieder verschließen. Neugierig kann

der Besucher sich durch die verschiedenen

Volumen hindurch bewegen und immer wieder

in eine andere Welt eintauchen.

1) Grundriss

2) Stadtmodell

3) Schnitt A - A

4) Schnitt C - C

5) Innenräumliche Darstellung

6) Oasenhof

Sauna

Herren

Dusche

Sauna

Damen

Kneippbecken

Technik

Warmwasser-

massage-

Becken

Regendusche

Klangdusche

Sternendusche

Meditationsgarten

Dampfbad

Freiluftdusche

Dusche Herren

Trinkbrunnen

Meditation

Massageräume

Ruheraum



Freiluftdusche

Dusche Damen

Technik

0.00

Warmwasserbecken

Kaltwasserbecken

Massagebecken

Küche/Lager

Fußbäder

0.50

Café

Kaltwasserbecken

















Stadtbad Karlsruhe

Laura Erdmann





Lageplan M 1:500

iss M 1:200

Konzept

1 2 3

Büro

Personaldusche

Bei den Römern wurde das

Schwitzbad in kleinen runden

Räumen genossen.

In die Wand eingelassene Nischen

(Loculi) boten Platz für

Wertsachen.

Büro

Reinigung

Lager

Seminarraum

Bijoubereich



Lager

Bijoubereich

Indirekt beheizte lauwarme

Durchgangsräume

(tepidarium) dienen als

Wärmeschleuse.

Schnitt A

In der Antike besaß das Caldarium

Apside, kleine Nischen

mit heißen Wannen.

Das Licht muss von oben

in das Badebecken fallen.

(Vitruv)

5

Schnitt B

6



Laura Erdmann



Laura Erdmann



4

7

Das Bad ist ein Ort der Reinigung und Regeneration.

Ein Ort, der schon in den ältesten

Kulturen bekannt war und bis heute nicht an

Bedeutung verloren hat. Die Art des Badens

war jedoch immer den Möglichkeiten und

Gebräuchen der jeweiligen Zeit unterworfen.

Besonders in der Antike erlebte die Bäderkultur

eine Blütezeit. Noch heute zeugen imposante

Bauten von der glänzenden römischen



Laura Erdmann

Bäderkultur.

In den römischen Thermen waren den verschiedenen

Räumen Funktionen zugeordnet.

Oft wurde die Funktion des Raumes durch

die Nutzung der Wand definiert. So manifestierten

Loculi Nischen für Wertsachen und

Apside intimere Zonen für Dampfbäder. Der

Grundriss der Rotunde zeigt, dass die Idee

des Aushölens von Wänden schon im Bestand

angewendet wurde.

Inspiriert von diesem Methodik möchte ich die

Idee der „Raumhaltigen Wand“ zur programmatischen

Gliederung meines Lösungsansatzes

für den Umbau des Vierortbads nutzen.

Die Durchwegung des Bades folgt einem

dramaturgischen Ablauf und entwickelt sich

gleichzeitig in labyrinthischen Variationen. Es

werden immer wieder verschiedene Wege zu

den wichtigsten Punkten angeboten. Die Entscheidung,

sich dem Ablauf zu unterwerfen,

oder der eigenen Intuition zu folgen, ist dem

Badegast freigestellt. Die Badebecken befinden

sich zwischen den massiven Wänden und

können als Teil eines Badeablaufs gesehen

werden oder individuell betreten werden. Die

Wände unterstützen die jeweilige Funktion

der Becken durch Nischen und konkave Einwölbungen.

Dabei steht die Verflechtung aus

Wand und Becken im Vordergrund.

Im Alten Rom diente der Thermenbesuch der

Reinigung, Entspannung und dem gesellschaftlichen

Austausch. Er war fest in die

Alltagsroutine integriert.

So soll auch der Umbau des Vierortbades diese

Qualitäten wieder aufgreifen und Ort des



Laura Erdmann

1) Perspektive Ruheraum

2) Perspektive Beckenbereich

3) Perspektive Massageraum

4) Grundriss

5) Konzept

6) Schnitt A

7) Schnitt B

DAMENPLATZ

SAUNAPLATZ

RUHEPLATZ

ruhehof

abkühlungshof

BADEPLATZ

EINGANGSPLATZ

WARMWASSERBECKEN

badehof

gastronomiehof


Tatjana Greb

TATJANA GREB 2154892

badehof

Gebäudelehre



Prof. Dr.-Ing. Joaquin Medina Warmburg

C

D

A

wasserbecken

2

eingangsplatz

A

ALISIERUNGEN

GRUNDRISS UNTERGESCHOSS

B

B

D C

1 3

SCHNITT C - C

GRUNDRISS ERDGESCHOSS M. 1:200

TATJANA GREB 2154892

SCHWARZPLAN

Bachelorarbeit SS 2020



SCHNITT A - A M. 1:200




badehof

NITT D - D M. 1:200

4 5

warmwasserbecken

eingangsplatz

AXONOMETRIE


VISUALISIERUNGEN Mit meinem Entwurf möchte ich einen Ort räumliche Situation zu schaffen, die Orientierung

bietet und ein mäandrierendes Durchwurf

besteht aus einer zweischaligen Ortbe-

der angrenzenden Gartenhalle her. Der Ent-


schaffen, der den heutigen Bedürfnissen eines

Stadtbades gerecht wird. Er soll einen Ruhepol

wandern Prof. des Meinrad Bades ermöglicht. Morger Schmalere BACHELORARBEIT tonkonstruktion SS 2020 mit Kerndämmung, um die

inmitten der Stadt bieten, um dem Stress Engstellen, die Schwellen, führen FACHGEBIET zu offeneren GEBÄUDELEHRE Massivität zu bieten, welche für die Raumatwandern

und der Hektik des Alltags zu entfliehen. Platzsituationen, welche durch einen PROF. Trinkbrunnen

oder ein Becken im Zentrum charak-

Um den Lichteinfall zu betonen, ist dieser mit

MEINRAD MORGER mosphäre von entscheidender Bedeutung ist.

Um optimal an den historischen Bestand

anzuschließen und diesem eine Ergänzung zu terisiert sind. Diese Plätze greifen unterschiedliche

anthrazitfarbenen Pigmenten eingefärbt und

bieten, basiert meine Gebäudeform und mein

Themen des Bades auf und sollen bekommt durch die Stahlschalung eine sehr

Grundriss auf einem Raster, welches ich aus Orte der Kommunikation darstellen. Merkmal glatte Oberfläche.

den Achsen und den Gebäudefluchtlinien des der Plätze ist das Laternendach, welches einen

Bestands entwickelt habe. Darüber hinaus besonderen Lichteinfall bewirkt und diese von

habe ich die zwei Höfe, welche der Gebäudetyp außen ablesbar macht. Ein besonderer Platz

des Flügelbaus vorgibt, um zwei weitere ergänzt.

ist der Warmwasserraum, dessen Decke ein

Dadurch entstehen vier asymmetrische Zeltdach mit quadratischem Oberlicht bildet. 1) Grundriss

Höfe, welche sich thematisch, sowie in ihrem Damit nimmt sie sowohl zu den Plätzen als 2) Perspektive Eingang

3) Schnitt C-C

Charakter unterscheiden.

auch zu den Oberlichtern Bezug und stellt 4) Perspektive Warmwasserbecken

Für den Grundriss ist die Idee eine städte-

auch eine Verwandtschaft zur Rotunde und 5) Axonometrie




Laurin Friedrich Harter



1 2

3 4

Das gründerzeitliche Vierordtbad wurde von

Josef Durm geplant und sollte den Bürgern

der Südstadt einen Ort der Erholung und

der Reingung bieten. Die Suche nach dem

respektvollen Umgang mit dem Bestand stand

im Mittelpunkt des Semesters. Wie ist es

möglich den Bestand nicht in den Schatten zu

stellen und den Besuchern des Bades einen

eigenständigen, zeitgemäßen Erweiterungsbau

zu bieten?

Durch das Eingraben unter die Erde werden

wird sowohl das Bedürfnis nach weniger Flächenversiegelung

und mehr Natur aufgegriffen,

als auch der Gedanke des sich Zurücknehmens

respektive eines heilenden Städtebaus.

Dadurch entsteht ein öffentlicher Platz mit

Kneippbecken und großzügigen Grünflächen,

welche im Schatten des Schornsteins von Josef

Durm zum verweilen einladen.

Ziel des Entwurfs ist es, der Öffentlichkeit

so wenig wie möglich zu nehmen, aber so

viel wie möglich zu geben. Für Gäste des

Bades wird die historische Schwimmhalle

wieder reaktiviert, um dem Bestand gerecht

zu werden und den Bürgern ein weiteres

innerstädtisches Angebot zu bieten. Im 1. UG

befindet sich der Badebereich, der sich durch

das Angebot der Becken und die Struktur der

Stützen auf die römische Badekultur bezieht.

Im 2. UG befindet sich der Thermenbereich,

der im Kontrast zum Badebereich durch seine

fast schon verwinkelte Struktur aus Wandscheiben

und Stützen zum entdecken einlädt.

Durch das umlaufende Lichtband rahmt das

Bad zurückhaltend am Tage den Platz, Abends

erleuchtet das Bad den Innenhof und bildet

durch sein Lichtkonzept einen Park für die

Öffentlichkeit. Das Dach ist leicht vom Boden

abgehoben und bezieht sich auf die Gestaltung

des Schlossplatzes.

1) Städtebaulicher Kontext

2) Struktur

3) Lichtband und Säulenbad

4) Schnitte


Jonathan Heid



Fachgbiet Bau- und Architekturgeschichte


1

2 3

Als das Vierordtbad Ende des 19. Jahrhunderts

gegründet wurde, hatte es den Zweck

zu erfüllen, den Stadtbewohnern der Südstadt

eine hygienische Grundversorgung zu

gewährleisten. Es war eine Institution, die

zu dieser Zeit der körperlichen Reinigung

und Hygiene diente. Seither haben sich die

Anforderungen des Menschen an das Bad

verändert. Wo damals die körperliche Hygiene

im Mittelpunkt stand, benötigt der Bewohner

der Stadt heute einen Zufluchtsort aus der

Stadt. Einen Ort der Besinnung und Ruhe

als Ausgleich und Gegenpol zum urbanen

Leben. Die Stadt Karlsruhe wurde 1715 als

zentralistische Planstadt gegründet. Achsbezüge

und Symmetrie stellten die wesentlichen

städtebaulichen Elemente dar. Auch das

historische Vierordtbad orientiert sich mit

dem Kopfbau von Josef Durm aus dem Jahr

1871 an der Symmetrie. Das neue Stadtbad

knüpft an diesen Gedanken an. Mit seiner

Form ergänzt es den Bestand und die innere

Funktion, wodurch eine neue und kraftvolle

Gesamtanlage entsteht. Dabei möchte der

Neubau nicht den Bestand imitieren. Vielmehr

reagiert er auf den historischen Teil des Bades

und stellt damit einen Dialog zwischen Bestand

und Neubau her. Durch die prominente

Rotunde in der Mitte des Kopfbaus betritt der

Badegast das neue Vierordtbad. Die Bereiche

und Räume der Anlage bilden eine Abfolge,

vergleichbar mit dem Badeablauf der antiken

Therme kann der Badegast drei Bereiche

nacheinander durchlaufen. Die historische

Schwimmhalle bietet dem Besucher ein klassisches

Schwimmbad. Im Anschluss folgt das

Badehaus in der Mitte der Anlage. Hier kann

man sich treffen, austauschen, essen, trinken

oder sich in einem der zwei Höfe entspannen.

Das Haus der Ruhe folgt, als Gegenspieler zur

historischen Schwimmhalle, auf das Badehaus.

Hier durchschreitet der Badegast im

introvertiertesten Teil des Bades den rituellen

Badekreislauf.


2) Schnitt

3) Grundriss

Therme Vierordtbad, Karlsruhe

Valentin Kiesel



Vectorworks Educational Version

1

2

3

4

Das Baden zählt in dieser Gesellschaft zu den

wenigen verbliebenen Orten der Ruhe und des

Erholens von alltäglichen Sinnesreizungen.

Hier soll die Umgebung ausgeblendet Vectorworks Educational Version werden,

der Mensch streift seine Kleidung und die

Sorgen der Außenwelt ab und gibt sich der

Entspannung hin.

Der als Solitär ausgeführte Neubau wird vom

historischen Bestand geschützt und durch

eine Verdrehung bewusst abgehoben und in

Szene gesetzt. Er negiert somit die bestehende

Symmetrie, ein spannungsvoller Außenraum

entsteht, welcher durch Komprimierungen

und Ausweitungen betont wird und die Baukörper

miteinander vermittelt.

Es soll eine schlüssige Gesamtkomposition

aus historischem Bestandsgebäude, Solitär,

Außenraum und Kamin gefunden werden.

Innerhalb des Solitärs schaffen der Badebereich

und der darunter liegende Saunabereich

einen maximalen Kontrast. Offenheit, Licht

und Klarheit wird einer Art Ameisenbau-

Architektur gegenüber gestellt. Einige wenige

Schlote führen zu einem Austausch von Luft,

Licht und Klang zwischen beiden Bereichen.

Aus den Flügeln des Bestandsbaus kommend

taucht der Besucher zuerst in den Bereich der

Saunen ab um daraufhin in den Badebereich

aufzutauchen und sich von einer leichten,

transluzenten Glashülle umgeben zu sehen.

Die Schwimmhalle wird von einer Metallkonstruktion

getragen und durch zwei Schichten

sich überlappenden Drahtglas umhüllt. Diese

sorgen für ein stark diffuses Licht. Zwischen

beiden Hüllen werden Luftfeuchtigkeit, Temperatur

und Lichtintensität gesteuert.

Der Saunabereich ist als innerhalb seiner eigenen

Logik funktionierende Collage verschiedenster

Saunen und Becken mit historischem

Bezug zu verstehen.

1) Perspektive Außen

2) Perspektive Innen Schwimmhalle


4) Negativmodell Untergeschoss

B

A

C

C

B

A


Kim Krück





1

2

3

Die Ursprünge der Badekultur liegen weit in

der Vergangenheit und dennoch war das Bad

von Beginn an nicht nur für hygienische, sondern

auch für rituelle Zwecke vorgesehen. Der

Stellenwert des Badens unterlag jedoch sehr

stark dem gesellschaftlichen Wandel. Im 19.

Jahrhundert wurde erkannt, dass das Baden

essenziell für die Hygiene und die Gesundheit

der Bevölkerung ist, weshalb Stadtbäder

entstanden, die vornehmlich der Reinigung

dienten. So auch der historische Bau des

Vierordtbades in Karlsruhe. Mit dem weiteren

gesellschaftlichen und wirtschaftlichen

Wandel kamen nach und nach sportliche und

rituelle Badebereiche hinzu. In der heutigen

Zeit, in der jeder Haushalt über ein vollausgestattetes

Badezimmer verfügt, könnte man

meinen, die Institution Stadtbad sei überholt.

Meiner Meinung nach ist das Gegenteil der

Fall. In einer Zeit der ständigen Bewegung

und des Immer-erreichbar-seins, bildet das

Stadtbad einen wichtigen Ort der Erholung

und bietet den Besuchern einen geschützten

Raum, der durch Wasser und Natur einen

Gegenpol zur Stadt bildet. Deshalb stellt mein

Entwurf mit dem Palmengarten die Natur

ins Zentrum und bildet einen Kubus aus, der

von Außen nur durch die gläserne Kuppel

in Erscheinung tritt. Alle rituellen Räume

gliedern sich im Kubus um das durchgehende

Zentrum, während die nicht rituellen Räume

in den Bestand ausgelagert werden. Der

Erdgeschossbereich ist dem Badeerlebnis

zugeordnet und beherbergt vier unterschiedliche

Becken, sowie Ruheräume und öffnet

sich zu den Innenhöfen. Das Untergeschoss ist

der Wellness und der Erholung zugeschrieben

und beherbergt Sauna und Dampfbadbereiche,

sowie Ruheräume, die sich ebenfalls um

das Zentrum gliedern. Durch unterschiedlich

behandelten Beton sollen die Atmosphären der

Bereiche unterstützt werden.


2) Grundriss

3) Ansicht

Vierordtbadtherme, Karlsruhe

Johanna Lorch

Gebäudelehre


Baugeschichte


1 2 3

4 6

WC5

6

Als Folge der Pandemie gewinnt die Pflege und

der Erhalt der individuellen und gesellschaftlichen

Gesundheit enorm an Bedeutung.

Es geht nicht darum den anstrengenden Alltag mit ei

nem investitionsintensiven Spawochenende im

möglichst ruralen fernen Kontext wett zu machen.

Vielmehr geht es darum, eine Regelmäßigkeit in der

physischen Hygiene zu etablieren, dessen Gebäude

dieser Entwurf sein soll.

Mit einer Stadt wie Karlsruhe ist das Gebäude dort

verortet, wo es parametrisch den größten Nutzen

erreichen kann. Nah an der Gesellschaft die durch

Lärm, schnelle Alltagsabläufe und konsequente

Erreichbarkeit am meisten gefordert ist und den

größten Ausgleichsbedarf hat.

Die große Wasserfläche mit ihren raumhaltigen Säulen

ist somit ein dem Bürger angetaner urbaner See..

Die Form der Badeabläufe, die den Charakter des

Bades definieren, sind zu Anfang intendiert dogmatisch

und verfolgen einen linearen Charakter.

Die Schmalheit und Gerichtetheit der abfolgenden

Räume ermöglicht den eremitischen Prozess sich zu

Entspannen.

Die Durchwegung des Badeablaufes erfolgt in kleinen

Gruppen von maximal 6-10 Leuten,

Hierbei werden die heilsame Kraft des Wassers

habtisch, visuell, und auditiv instrumentalisiert, und

um in Verbindung mit Licht die Entschleunigung des

Alltags selbstverständlicher zu machen.

Die Raumabläufe sollen nicht stringent erscheinen.

Ein Entspannungsraum ist nicht zuletzt ein Raum,

in dem man das Gefühl hat, sich im Rahmen seiner

eigenen Handlungsfreiheit, Regeln und Ansichten

bewegen zu können.

Am Ende des Weges entwickelt der Ablauf zwischen

den Säulen eine kindliche Entscheidungsfreiheit:

Schwimmen, Gemeinschaft, Essen und Trinken treten

in der Tradition von gesellschaftlichen Vorbildern

des Bades als sozialer Prozess in den Vordergrund.

1) Perspektive Stadtraum

2) Teehaus

3) Ruhetürme

4) Konzept


6) Detail Turm


Elisa Medla



1

3 2

„Die Beschäftigung mit Erde und Pflanzen

kann der Seele eine ähnliche Entlastung

und Ruhe geben wie die Meditation.“

- Hermann Hesse

Das bestehende Vierordtbad von den Architekten

Josef Durm und Wilhelm

Strieder wird durch eine Ansammlung

mehrerer Baukörper erweitert.

Die Anlage setzt sich aus sieben Häusern

zusammen. Dabei dient jedes Haus

einer Funktion, beispielweise dem Umkleiden,

dem Reinigen, dem Baden.

Durch ihre Position und Neigung stehen die

Häuser in dörflichen Platzsituationen zueinander

und sind autonom zum Bestand. Sie

bilden eine Fuge. Der Leerraum zwischen den

Häusern und dem Bestand wird von einem

Garten gefüllt. Wege und Treppen verbinden

die Ebenen und die Häuser miteinander.

Im Erdgeschoss der Anlage befindet sich der

öffentliche Badebereich. Im Obergeschoss der

Badehäuser sind Liegeflächen situiert. Der

oberirdische Teil der Häuser ist in leichter Holzrahmenbauweise

geplant. Im Untergeschoss

befindet sich der Wellnessbereich mit verschiedenen

Themenbereichen und ist in Stahlbeton

geplant. Durch geradlinige oder kreisrunde

Wände werden neue Räume gebildet.

Der Garten macht den zweitgrößten Teil der

Anlage aus. Wege verknüpfen Bestand und

Häuser miteinander und ermöglichen dem

Badegast eine freie Bäderabfolge. Sie führen

zwischen den Häusern durch, wo dörfliche

Plätze entstehen. Der Garten umspült die

Häuser und bestärkt ihre Unabhängigkeit.

Das einleitende Zitat von Hermann Hesse

beschreibt deutlich das Empfinden, das dem

Ziel des Entwurfes entspricht. Entschleunigung,

Entspannung, Genuss und Zeit für

sich selbst soll der Besucher des Bades erfahren.

Ehrliche Konstruktion in Verbindung

mit der Natur erregt Sinne und Emotionen.

1) Grundriss

2) Fassadenschnitt

3) Modellfotografie

B

Vierodtbadtherme, Karlsruhe

Tobias Moritz





1 2

D

A

B

C

C

F

F

E

E

3 D

A

4

Das historische Vierodtbad in der Karlsruher

Südstadt soll mit einem umfangreichen Wellnessangebot

saniert und erweitert werden.

Die Neukonzeption der Therme gliedert sich

über drei Ebenen. Im Untergeschoss wird

die Technik untergebracht. Die zentrale

Ebene bildet die Bäderlandschaft im

Erdgeschoss. Im Obergeschoss befinden sich

zudem Wellness- sowie Erholungsräume.

Der Neubau zeichnet sich vor allem durch

einen zweigeschossigen Wellnessbereich und

zwei großzügigen Innenhöfen aus. Einer dieser

Innenhöfe ist als Ruhegarten angelegt, welcher

das Motiv des hortus conclusus aufgreift.

Durch das Blätterdach der Bäume, welche sich

am Achsraster des umliegenden Säulengangs

ausrichten, sollen immer neue Blickbezüge

sowie ein Licht und Schattenspiel entstehen.

Ein besonderes Wohlfühlambiente soll

der Wellnessbereich bieten, welcher sich

durch seine exponierte Lage von den

geräuschintensiven Einflüssen der Stadt

loslöst. Der Wellnessbereich orientiert sich

am Stützraster der Schwimmhalle und

gibt dieser neue Blickbezüge, wodurch sich

die Gebäudevolumen gegenseitig bedingen

und ein neues Gleichgewicht für das

Vierordtbad erzeugen. In der Materialität

drückt sich das Zusammenspiel zwischen

dem historischen Bestand und dem Neubau

durch eine schlicht gehaltene Fassade

aus Weißbeton aus, welche mit einer

gewissen Leichtigkeit die unterschiedlichen

Materialitäten des Bestandes aufnehmen will.

Auch im Innenraum des Wellnessbereichs

entsteht ein Spiel zwischen Licht und

Schatten, welches sich durch den großen

lichtdurchfluteten

Ruheraum

und der Saunalandschaft mit

Oberlichtern

zusammensetzt.

Im neuen Vierordtbad trifft Historie auf

Moderne. Der Erweiterungsbau führt die

vorhandenen Strukturen des historisch

gewachsenen Stadtbads aus Durmbau und der

Schwimmhalle weiter und transformiert diese

mit einer Neuinterpretierung in die Moderne.

1) Perspektive Ruheraum

2) Perspektive Innenhof

3) Grundriss Badegeschoss

4) Schnitt

Loungebereich

Stadtbad Vierordtbad, Karlsruhe

Nils Müller

Gebäudelehre



Prof. Dr. Joaquin Medina Warmburg

A

B

1 2



Axonometrie

Schnitt A-A Maßstab 1 : 200

A

B



SA



SA

C

C

C

C

3

4

A

B

A

B

Grundriss Erdgeschoss Maßstab 1 : 200

Grundriss Untergeschoss Maßstab 1 : 200

5 6

Ein Stadtbad muss Ruhe, Erholung und Entspannung

bedeuten. Das Stadtbad ist ein Gegengewicht

zum stressigen Alltag, der das

städtische Leben bestimmt. Es geht um eine

Institution des öffentlichen und gesellschaftlichen

Lebens.

Das Vierordtbad selbst ist eine historische Gesamtanlage

des 19. Jahrhunderts mit einer

Rotunde im Zentrum, später ergänzt um eine

Schwimmhalle. Der Ort liegt direkt in der

Karlsruher Innenstadt und ist von vielfältigem

baulichen Kontext umgeben. Die Idee besteht

darin die historische Gesamtanlage in moderner

Weise weiterzubauen und neu zu interpretieren.

Dafür wird ein introvertierter Baukörper

ergänzt, der in zwei Geschossen Bade und

Wellnessbereiche beinhaltet.

Bei dem Entwurf spielt eine klare und stringente

Struktur eine zentrale Rolle. Beide

Geschosse gliedern sich in fünf Bereiche. Im

Erdgeschoss befinden sich in den vier äußeren

Bereichen die Badebecken, welche von 16 Stützen

gerahmt und inszeniert werden. Die monumentalen

Stützen gliedern und strukturieren

den Raum. Über jedem Becken befindet sich

eine Laterne, die dem Raum durch zenitale Beleuchtung

eine intime, Stimmung und Qualität

verleiht.

In der Mitte des Neubaus soll ein neues Zentrum

entstehen, als Schwerpunkt und neuem

Äquivalent zur historischen Rotunde. Dieser

fünfte Bereich ist ein Lichthof, der die Geschosse

vertikal verbindet und ebenfalls über eine

Laterne beleuchtet.

Im Untergeschoss wird das Zentrum von einem

Brunnen inmitten eines Wasserbeckens

gebildet. Das Wasser wird hier bewusst inszeniert,

ist es doch seit Urzeiten das wichtigste

Element des Bades. Das Zentrum wird von vier

Stützen gerahmt, die zugleich die Struktur des

Erdgeschosses übernehmen. Die vier äußeren

Bereiche beinhalten im Untergeschoss Wellnessnutzungen.

Der Bestand enthält dienende

Nutzungen und die bestehende Schwimmhalle.

1) Axonometrie

2) Schnitt



5) Perspektive EG

6) Perspektive UG

Ein Stadtbad für Karlsruhe

Kristin Renfer

Fakultät für Architektur

Institut Entwerfen, Kunst und Theorie (EKuT)



1) Modellfoto

2) Gebäudeorganisation

3) Grundriss

4) Konzept

5) Raumstudie

Der Entwurf beruht in seinem Ursprung auf

der Idee, die einst geplante Symmetrie in einer

Neuübersetzung zu vollenden. Die Grundlage

dafür bildet ein strenges, aus dem Bestandsgebäude

abgeleitetes Achsraster. Der

auf dem Grundstück stehende ungenutzte Kamin

bildet eine Adresse für das Stadtbad aus

und bekommt eine neue Funktion als Aussichtsturm.

Die beiden Höfe im Osten und

Westen werden um einen weiteren dritten Hof

in Verlängerung der Rotunde ergänzt. Dieser

bildet den neuen Nukleus der Anlage. Der im

Erdgeschoss befindliche Saunabereich und der

darunter liegende Badebereich sind identisch

organisiert. Der Grundriss ist stark aus dem

Raumprogramm heraus entwickelt. Das Ergebnis

einer ausführlichen Raumanalyse zeigte,

dass ein ausgewogenes Verhältnis aus ruhigen,

statischen und kommunikativ, dynamischen

Räumen vorliegt. Diese sind nach einem

schachbrettartigen System, abwechselnd als

gefasste und fließende Räume angeordnet. Der

fließende Raum umspült die gefassten Räume

und wird durch begehbare Patios durch die

Anlage hinweg begleitet. Eine Orientierung im

Gebäude erfolgt über runde zenitale Oberlichter

im Bereich von sog. Gelenkstellen. Der Besucher

wird von ihnen im Garderobenbereich

in Empfang genommen und subtil durch die

Anlage geleitet, bis ihm sich der Innenhof offenbart.

Im Badebereich findet sich der Hof in

gleicher Proportion als zentrales Bad wieder.

Der Raum wird durch eine Vielzahl an Oberlichtern,

welche als Lichtquelle in der Nacht

dienen, in Szene gesetzt. Gefasste Räumlichkeiten

mit bedienender Funktion sind zudem

aus ihrer Proportion heraus überhöht. So

zeichnet sich das geometrische System auch in

der Dachkontur ab.

Das Modellfoto zeigt den langen Blick über

den Innenhof hinweg und macht dabei den Bezug

zum Bestandsgebäude durch seine Geometrie

und Atmosphäre deutlich.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

1

9

6,00 %

6,00 %

6,00 %

C

C

A

A

B

B

MEISTER

SCHWIMMEN

GARDEROBE

BIJOU

HERREN

KNEIPP

DAMEN

MATERIAL

LACONIUM 40°

RUHEN

DAMPFBAD 50°

RUHEN

BIOSAUNA 65°

RUHEN

TAUCHB. 12°

EIS

KALTBAD

FINNISCH 80-90° HAMAM

WARMBAD

KALTBAD

RUHE

RUHE

KALTBAD

DUSCHE | EIS

HERREN

DAMEN

PERSO.

LAGER SPÜLKÜCHE KÜCHE

ENTSORG.

EMPFANG

DAMEN

HERREN

TRH

LAGER

GARDEROBE H

BÜRO

ENTSORG.

ANLIEFERUNG

SITZUNG

ANTIKE

MITTELALTER

SEEBÄDER

FILM

PRIVATBÄDER

BADESCHIFFE

VOLKSBÄDER

KUREN

WC D

MALEREI

JAPAN

ANDERE KULTUREN

ISLAM

STADTBÄDER

MALEREI

DUSCHE H

BÜRO

BÜRO

PERSONAL H

WC H

GARDEROBE D

BÜRO

DUSCHE D

BÜRO

BÜRO

PERSONAL D

BEH WC

SAUNA 60-80°

DAMPFBAD 50°

PAUSE

Hygiea-

Brunnen



1 2

3 4 5


LICHTBAD

BIOSAUNA 65°

DAMPFBAD 50°

LICHTBAD 26°

KLANGBAD 26°

BIOSAUNA 65°

HEISSBAD 38°

DAMPFBAD 50°

KLANGBAD

HEISSBAD


LICHTBAD

BIOSAUNA 65°

DAMPFBAD 50°

LICHTBAD 26°

KLANGBAD 26°

BIOSAUNA 65°

HEISSBAD 38°

DAMPFBAD 50°

KLANGBAD

HEISSBAD


SAUNAGESCHOSS

TREPPEN

BADEGESCHOSS


STÄDTEBAULICHE IDEE

Die Stadt Karlsruhe in Baden-Württemberg wurde 1715

durch Markgraf Karl Wilhelm von Baden als barocke

Planstadt mit dem Schloss im Zentrum gegründet. Der

Grundriss der Schlossanlage beruht auf einem Zirkel,

von welchem aus 9 Achsen in einer Art "Fächer", nach

Süden hin in die Stadt führen.

Der strenge Stadtplan ist vom Schloss im Zentrum aus

symmetrisch angelegt. Bis heute sind diese Strukturen

erhalten geblieben und zeichnen die Stadt Karlsruhe

aus. An der Nord-Süd-Achse, welche das Schloss mit

dem heutigen Hauptbahnhof verbindet, liegt das

Vierordtbad, als das älteste Stadtbad, mitten im Herzen

Karlsruhes.

Der erhaltenswerte Bestand von Joseph Durm aus den

1870er Jahren beeindruckt äußerlich mit seiner Fassade

im Stil der Neorenaissance. Man erkennt das

Vierordtbad schon von weitem durch den ungenutzten

Kamin, der auf demselben Grundstück steht.

Ursprünglich betrat man das heute denkmalgeschützte

Gebäude vom Festplatz aus, über einen einladenden

Kuppelbau, die Rotunde, von welcher aus sich

symmetrisch zwei Flügelbauten angliedern. An den

Ostflügel schließt im Süden die so genannte

Schwimmhalle für Herren an. Es war einst angedacht

die Schwimmhalle ebenfalls zu spiegeln und ein

Pendant für Damen zu schaffen. Doch durch den Bau

des Tullabades in Karlsruhe ist

diese Planung nie

umgesetzt worden.

Die geplante Erweiterung beruht in ihrem Ursprung auf

der Idee, die einst geplante Achsensymmetrie in einer

Neuübersetzung zu vollenden. Dabei soll der Bestand

in seiner äußeren Anmutung nicht an Glanz verlieren.

KONZEPT UND BAUKÖRPER

Der Hinterhofbereich des Bestandes soll mit einer

eingeschossigen Erweiterung so aufgefüllt werden, dass

diese von außen nicht wahrnehmbar ist. Die beiden

bestehenden Höfe im Osten und Westen der Rotunde

sollen wieder hergestellt werden. Des weiteren wird ein

dritter zentraler Hof in Verlängerung der Rotunde aus

dieser geometrischen Systematik heraus geschaffen.

Dieser soll den neuen Nukleus im Herzen der Anlage

bilden. So entsteht ein Gesamtensemble mit einer

asymmetrischen Ausformulierung der bestehenden

Schwimmhalle im Südosten. Durch die symmetrisch

angelegten Höfe entsteht eine klare, räumliche,

architektonische Disposition.

Die darum befindliche Erweiterung ist aus dem

Raumprogramm für das Stadtbad heraus entwickelt.

Eine Analyse zeigte zunächst, dass ein ausgewogenes

Verhältnis aus introvertierteren und extrovertierteren

Räumlichkeiten vorhanden ist. Für einen optimierten

Bade- und Saunaablauf, sollten diese im Wechsel

angeordnet sein. Dem Grundriss wurde aus dieser

Erkenntnis heraus ein schachbrettartiges System

zugrunde gelegt. Eine Sortierung erfolgte mittels den

Farben schwarz und weiß. Die Farbe schwarz steht für

introvertiertere, gefasste Räume, in welchen der

Badegast ruhig verweilt. Die Farbe weiß steht für

extrovertiertere, dynamisch fließende Räume. Der neue

Nukleus wird im Saunageschoss durch den zentralen

Innenhof gebildet, und im Untergeschoss, dem

Badebereich, durch ein großes zentrales Bad.

Dieses

wird in gleicher Proportion zum Innenhof

und durch

eine Vielzahl an Oberlichtern inszeniert. Die

kubusartigen Räumlichkeiten sind im Sauna- und im

Badebereich um den Nukleus herum angeordnet.

Die

Reaktivier

Eingangs über

Forum bestärk

Festplatz aus,

Anfang.

Nach

richtungen sch

eine Kunstgale

quert der Bade

und der Galeri

symmetrischen

Anlage mit n

Voraus-setzung

südlichen

V

Verwaltungstra

mit gefassten, p

Im neuen Stadt

Zenitale

run

Orientierung in

den Besucher

Stadtbad. Man

Erschließungsko

welchen man

dehnt sich der

Oberlicht begle

dem Besucher

welchem

sich

abwechseln, g

sich frei bew

Schachbrett, ob

zum Nukleus

offenbart

sich

Sauna-/Badebe

durch gezieltes

verwehrt, da di

INNENRAUM

Die Frage Was macht ein Stadtbad in der heutigen Zeit

inmitten der barocken Planstadt Karlsruhe aus?, hat

mich zu dem Entschluss kommen lassen, dass der

Innenraum der Erweiterung in gewisser Hinsicht einer

geometrischen Stadtanlage ähneln soll.

So beruht der Innenraum auf der geometrischen

Anordnung von fließendem Erschließungsraum und

einer Vielzahl von kleineren gefassten Räumen. Der

fließende Raum wird durch die Anlage hinweg von

kleinen begehbaren Patios begleitet um das optimale

Saunieren im Zusammenhang mit dem Aufenthalt in

der Freiluft zu ermöglichen. Die gefassten Räume sind

im Vergleich zum fließenden Erschließungsraum

überhöht, sodass diese das Dach förmlich

durchbrechen. Das Motiv hierfür bildet die Proportion

des Rauminneren. Diese ist individuell durch die

Nutzung des darin liegenden Innenraumes angepasst.

Jedes Betreten eines gefassten Raumes schafft ein

unvergleichliches Raumerlebnis. Die Überhöhung sorgt

auch dafür, dass die Konturierung des

schachbrettartigen Systems auch im Dach erkennbar

ist. Eine Einteilung der überhöhten Räumlichkeiten je

nach Aufenthaltsdauer hat gezeigt, dass sich drei

Gruppen bilden lassen, die Anlass dazu geben diese in

drei verschiedene Höhen einzuteilen. Hier zeichnet sich

auch eine Analogie zum Städtebau Karlsruhes ab. Die

Stadt bestand ursprünglich aus dem dreigeschossigen

Schloss im Zentrum und entwickelte sich zu

eingeschossigen Bürgerhäusern im öffentlichen Teil der

Stadt. Somit ist der fließende, eher öffentliche Raum,

der mit der niedrigsten Deckenhöhe, und die eher

privateren, statischen Räume, die mit der höchsten

Deckenhöhe.

ACHSEN NEUER NUKLEUS GEFASSTER RAUM | FLIESSENDER RAUM















Karlsruhes.



















































Dieses


und durch




ORIENTIERUNG

Die Reaktivierung des städteräumlich relevanten

Eingangs über die Rotunde als neues verteilendes

Forum bestärkt deren Wichtigkeit. Der Eingang vom

Festplatz aus, aus nördlicher Richtung, bildet den

Anfang. Nach der Symbolik der vier Himmelsrichtungen

schließen sich öffentliche Nutzungen, wie

eine Kunstgalerie und das neue Stadtbad an. Somit

quert der Badegast die Rotunde in Nord-Süd-Richtung

und der Galeriebesucher in Ost-West-Richtung. In den

symmetrischen Seitenflügeln bildet eine einbündige

Anlage mit nischenartigen Ausweitungen perfekte

Voraus-setzungen für öffentliche Galerieräume. Die

südlichen Verbindungsbauten beinhalten den

Verwaltungstrakt, welcher sich als einbündige Anlage

mit gefassten, privaten Räumen auszeichnet.

Im neuen Stadtbad dient die Architektur als Wegweiser.

Zenitale runde Oberlichter ermöglichen eine

Orientierung in der Anlage. Sie schlagen einen Weg für

den Besucher vor, eine Art Choreografie durch das

Stadtbad. Man bewegt sich immer orthogonal auf den

Erschließungskorridoren. An sog. Gelenkstellen, an

welchen man seine Bewegungsrichtung ändern muss,

dehnt sich der Raum aus und wird von einem runden

Oberlicht begleitet. Zwischen diesen Gelenkstellen wird

dem Besucher ein langer Blick durch den Korridor, an

welchem sich Räume unterschiedlicher Funktionen

abwechseln, gestattet. So bekommt man das Gefühl

sich frei bewegen zu können, wie auf einem

Schachbrett, obwohl man subtil zwischen den Räumen

zum Nukleus geleitet wird. Dieser zentrale Bereich

offenbart sich erst nach dem Durchschreiten des

Sauna-/Badebereiches. Vorherige Blickbezüge sind

durch gezieltes Verstellen der Blickachsen zum Nukleus

verwehrt, da dieser eine eigene innere Welt darstellt.

INNENRAUM

































Deckenhöhe.

ACHSEN NEUER NUKLEUS GEFASSTER RAUM | FLIESSENDER RAUM ZENITALES LICHT

MAT

Die Materialie

Licht, Luft und

Hygiene

eine

abwischbare O

des neuen Sta

auch

Gottfrie

Zusammenfüg

zu einem in sic

Die

starren

Stabförmige

Rundstahlstütz

ein

fugenlose

Weißzement

verdichtet den

Oberfläche. So

im

Kontrast

Betonräumen

primär aus Klin

Die gefassten

äußere Anmut

glatten, fast sa

betreten. Dur

gefassten Räu

das Betreten

erfährt. Die un

bearbeitungen

Stadtbad zu e

Eine

vertikale

kubenartigen

symbolische D

Dach. Innenh

Belichtung

de

zentralen

Ba

Lichtquellen in

Ü















Karlsruhes.



















































Dieses


und durch




ORIENTIERUNG



































INNENRAUM

































Deckenhöhe.


MATERIAL UND KONSTRUKTION

Die Materialien sind nach dem modernen Leitmotiv

Licht, Luft und Sonne ausgewählt, um die Reinheit und

Hygiene einer Badeanstalt zu bestärken. Glatte,

abwischbare Oberflächen symbolisieren die Sauberkeit

des neuen Stadtbades. Prägend bei dem Entwurf war

auch Gottfried Sempers Zitat: "[die] Kunst des

Zusammenfügens starrer, stabförmig gestalteter Teile

zu einem in sich unverrückbaren System“.

Die starren Teile werden aus Beton ausgeführt.

Stabförmige Bauteile werden in weiß lackierten

Rundstahlstützen umgesetzt.

Im fließenden Raum ist

ein fugenloser, fein geschliffener Betonboden aus

Weißzement vorgesehen. Eine anschließende Politur

verdichtet den Boden und verleiht eine hochglänzende

Oberfläche. So wird der Eindruck von Schwerelosigkeit

im Kontrast zu den massiven, gegossenen

Betonräumen und zu dem Bestandsgebäude, welches

primär aus Klinker und Sandstein besteht, unterstrichen.

Die gefassten Räume erhalten eine reine und saubere

äußere Anmutung. Das Kubusäußere lädt durch seinen

glatten, fast samtig weichen Beton dazu ein, diesen zu

betreten. Durch eine flache Kante setzen sich die

gefassten Räume vom Erschließungsraum ab, so dass

das Betreten eines Kubus eine latente Inszenierung

erfährt. Die unterschiedlich ausgeführten Oberflächenbearbeitungen

im Inneren machen den Besuch im

Stadtbad zu einem spürbaren Erlebnis für alle Sinne.

Eine vertikale Sollfuge, rings um die gefassten

kubenartigen Räume und die Patios herum, betont das

symbolische Durchbrechen durch Geschossdecke und

Dach. Innenhöfe und Patios dienen zur natürlichen

Belichtung des Badegeschosses, insbesondere des

zentralen Baderaums, und stellen gleichzeitig

Lichtquellen in der Dunkelheit dar.

ÜBERHÖHUNG DES RAUMES















Karlsruhes.



















































Dieses


und durch




ORIENTIERUNG



































INNENRAUM

































Deckenhöhe.






































ÜBERHÖHUNG DES RAUMES

HE IDEE

ürttemberg wurde 1715

von Baden als barocke

entrum gegründet. Der

eruht auf einem Zirkel,

einer Art "Fächer", nach

Schloss im Zentrum aus

te sind diese Strukturen

en die Stadt Karlsruhe

welche das Schloss mit

f verbindet, liegt das

dtbad, mitten im Herzen

n Joseph Durm aus den

rlich mit seiner Fassade

. Man erkennt das

durch den ungenutzten

n Grundstück steht.

eute denkmalgeschützte

ber einen einladenden

on welcher aus sich

n angliedern. An den

en die so genannte

Es war einst angedacht

zu spiegeln und ein

n. Doch durch den Bau

ist


t in ihrem Ursprung auf

hsensymmetrie in einer

Dabei soll der Bestand

cht an Glanz verlieren.































Dieses


und durch




ORIENTIERUNG



































INNENRAUM

































Deckenhöhe.

NEUER NUKLEUS GEFASSTER RAUM | FLIESSENDER RAUM ZENITALES LICHT





































ÜBERHÖHUNG DES RAUMES

Stadtbad Vierordt, Karlsruhe

Henri Stéphane Wendkuuni Sebgo




Prof. Dr.-Ing. Joaquín Medina Warmburg

1

2

3 4

5

6

Bäder haben seit dem antiken Rom immer

einen sozialen Charakter gehabt. Dies war der

Fall bei den Thermen, die in ihrer Funktionalität

die Fähigkeit hatten, Römer aller sozialen

Schichten unter einem Dach zu vereinen. Sie

waren auch Orte der Erholung, nicht nur für

den Körper, sondern auch für die Seele.

Das Karlsruher Stadtbad ist ein wesentliches

Element des sozialen und kulturellen Charakters

der Stadt. Seine Restaurierung wird als

Chance für die Wiederbelebung der alten römischen

Tradition gesehen. Das neue Bad sollte

auch die Möglichkeit geben, sich zu unterhalten,

abzukühlen und entspannen. Durch den

Entwurf sollte das alte Bad seiner verlorenen

Haupteingangsituation zurückbekommen.

Die Badegäste werden über die Rotunde

geführt und das ermöglicht dem Gebäude

sich zum Platz hin zu öffnen. Der Durchgang

über die Rotunde ermöglicht eine Verbindung

zwischen Vorplatz und Hof zu schaffen. Die

Verwaltungsräume sind in den Köpfen beider

Flüge untergebracht. Die Badebesucher

werden gleichzeit über die Rotunden verteilt.

Sie haben die Möglichkeit nach Links oder

nach Rechts zu gehen, um in den jeweiligen

Bereichen des Bades zu gelangen. Das Prinzip

der Trennung und Begegnung dient dazu, das

Konzept zu stärken. Die Umkleideräume sind

in den restlichen Räumen aufgeteilt. Wellness

und körperliche Ertüchtigungen befinden sich

im Untergeschoß und das öffentliche Leben

darüber.

Die unterirdische Welt spiegelt sich nach oben

durch die angeordneten Oberlichter wieder.

Diese sind nicht nur rein funktional, sondern

dienen ebenfalls zur Aktivierung des Raums.

Durch ihren interaktiven Charakter setzen sie

sich in einem wilden Garten durch.

Die öffentliche Zugänglichkeit vom Garten

ermöglicht dem Raumerlebnis für nicht Badegäste

und diente zugleich das Verstärken des

sozialen Leben.

Die soziale Lebensverstärkung hat diesen

Entwurf die ganze zeit über begleitet.

1) Visualisierung-Hofsituation

2) Lageplan

3) Erdgeschossgrundriss

4) Untergeschossgrundriss

5) Schnitt A-A

6) Detailschnitt durch Massagebecken und Ruheraum

Stadtbad - Therme Vierordtbad, Karlsruhe

Carolin Thomas



1

4

2

5

3

6

Ein Stadtbad ist heutzutage ein Ort der

Entspannung, der Ruhe und des Wohlbefindens.

In unserem hektischen Alltag brauchen

wir einen nahen Zufluchtsort um dem Stress

entfliehen zu können und um unseren Geist

und Körper zu entspannen. Durch den Neubau

wird eine Atmosphäre geschaffen, in der man

das Stadtleben vergisst und vollkommen in

das Bade- und Wellnesserlebnis aufgenommen

wird.

Das zu ergänzende Vierordtbad von Josef

Durm, um 1870 erbaut, wird weitestgehend

unverändert gelassen um den historischen

Charme beizubehalten. Um den Fokus auf

das repräsentative und harmonische Erscheinungsbild

des Stadtbades zu konzentrieren,

ordnet sich der Neubau dem Bestand unter

und wird von außen nicht erkennbar sein.

Umgeben vom historischen Bestand, erstreckt

sich der Neubau als eine geschützte innere

Welt mit eigenen Qualitäten.

Um eine Atmosphäre des Wohlbefindens zu

generieren, werden durch die Subtraktion von

Raumvolumen verschiedene Außenbereiche

geschaffen, die Durchblicke und Ausblicke

ins Grüne ermöglichen und gleichzeitig auch

einen starken Bezug zum Bestand entstehen

lassen. Der Leichtigkeit der großflächigen

Fassadenverglasung steht die Massivität des

rötlich gefärbten, rauen Betons der Wände

und Kuppeln gegenüber, welcher sich an der

Materialität des Bestandes orientiert. Der

Boden hingegen besteht aus einem grauen,

polierten Estrich, welcher atmosphärische

Reflektionen hervorruft und einen fließenden

Übergang zum Wasser bewirkt.

Um die Verbindung von Kultur und Natur

noch stärker aufzugreifen, unterliegt der

Neubau einem kleinteiligen Raster, welches

sich, in Form von Bäumen, zum Teil bis in den

Außenraum zieht. Dadurch erreiche ich eine

Gesamtkomposition aus Natur, Bestand und

Neubau.


2) Schnitt

3) Grundriss

4) Visualisierung Erschließung Wellnessbereich

5) Visualisierung Vertiefung

6) Schnitt Vertiefung


Valentin Hans Zachmann





1

2

4

5

3

6

Ziel des Entwurfs ist es, gegenüber der hektischen

Stadt ein Naherholungszentrum zu

schaffen, welches die Unruhen seiner Umgebung

ausblendet und dem Besucher durch

einen introvertierten Bau in eine neue Welt

überführt. Dabei soll der Bestand seine repräsentative

Wirkung zum Stadtraum beibehalten

und vor allem inhaltlich durch eine Erweiterung

des Angebots einen Mehrwert erhalten.

Die Erweiterung schafft dabei eine Füllung des

Baugrundes, welche sich durch einen Hof von

dem Bestand absetzt. Durch eine Übernahme

zentraler Achsen wird die Füllung gefasst und

ein Übergang geschaffen. Strukturell bedient

sich der Neubau einem Kammer-Gang-Prinzip,

was sich sowohl im Grundriss als auch in

der Dachlandschaft abzeichnet. Die einzelnen

Kammern beinhalten jeweils Funktionen, welche

unabhängig voneinander agieren und so

dem Besucher die Freiheit geben seinen Ablauf

frei zu gestalten. Das Individuum steht

somit im Vordergrund und der Badegast wird

bewusst in keine vorgeschriebenen Abläufe

gezwungen. Die Kammern stehen in der räumlichen

Wirkung im starten Kontrast zu den

Gängen. Erstgenannte zeichnen sich durch

ihre großzügigen Dimensionen sowie ihre charakteristischen

Lichtwirkungen aus. Sie sind

in einem reinen Weißton gehalten, welcher die

Belichtung weiter unterstützt und durch die

Wahl verschiedener Materialien jedem Raum

trotzdem einen eigenen Ausdruck verleiht. Die

Gänge wiederum machen durch ihre niedrigere

Decke, den Einsatz rauer, grober Materialien,

sowie einer spärlichen Belichtung einen gedrungenen

Eindruck, welcher bewusst nicht

zum Aufenthalt einlädt.

Der Erweiterungsbau zeigt sich in seiner Gesamtheit

sehr klar und präsentiert sich durch

seine reduzierte Sprache eher zurückhaltend.

Dennoch schafft er es durch seine räumlichen

Qualitäten Augenblicke zu schaffen, die das

Bad in seiner bestehenden Substanz bereichern.

1) Serie Gangsituationen

2) Lageplan


4) Längsschnitt

5) Visualisierung Außenbecken

6) Visualisierung Warmwasserbecken

Thema

ClearSpaceOne

Fachgebiet Entwerfen und Baukonstruktion

Prof. Ludwig Wappner

Derzeit kreisen etwa 2.200 aktive Satelliten um die Erde. Schon bald

könnten es 25-mal so viele sein. Täglich müssen Satelliten Ausweichmanöver

fliegen, um einer Kollision im Orbit zu entgehen. Die meisten

Ausweichmanöver müssen derzeit allerdings nicht wegen anderer

aktiver Satelliten geflogen werden, sondern wegen des Schrotts.

Gemeinsam mit dem Schweizer Start-up Clearspace tüftelt die Esa

gerade an einem orbitalen Müllwagen. 2025 könnte Cleanspace One,

so der Name des kleinen Putzsatelliten, dann starten.

Um diesem und weiteren Projekten eine fiktive Heimat zu geben,

be- schäftigt sich der Entwurf mit einem Forschungslabor auf dem

Monte Tamaro im Tessin. Hier soll - in ausreichender Distanz zu größeren,

lichtverschmutzten Ballungsräumen - ein Ort zum Forschen,

Denken und Entwickeln geschaffen werden, der aber auch der interessierten

Öffentlichkeit zugänglich ist und das Thema „Weltraumschrott“

nach Außen transportiert. Gepaart mit einer markanten

Topographie und einem vielfältigen Raumprogramm wird eine komplexe

Morpholo- gie aus Raum und Struktur entstehen.




ESAResearchLab, Monte Tamaro

Laura Brucker

Baukonstruktion


Grundlagen der Baukonstruktion

AOR Thomas Haug

1

6

2

5

3

4

Der Entwurf befindet sich am Ende des Bergrückens

des Monte Tamaro in der Schweiz am

Lago Maggiore. Der Holzbau steht auf einem

Betonsockel und ist durch eine Aluminium-

Wellblech-Außenhülle geschützt. Die Fassade

spiegelt die Farbe der Umgebung im Laufe

des Tages wieder und fügt das Gebäude

dadurch in die Landschaft ein. Faltläden vor

den Fenstern vervollständigen im geschlossenen

Zustand die Außenhülle. Der Eingang

befindet sich im Luftraum dort befindet sich

auch die Erschließung für die oberen Geschosse.

Im Erdgeschoss können sich Besucher eine

Ausstellung im Museum ansehen, im ruhigen

Aussichtsraum die Landschaft auf sich wirken

lassen oder das Restaurant besuchen. Über

dem Restaurant gibt es Unterkünfte für die

Forscher und über dem Museum befindet sich

der Forschungsbereich. Um den Betonkern

auf der Seite des Forschungsbereichs verläuft

eine Ringerschließung, die durch die Brücken

komplettiert wird und dadurch die beiden

Gebäudeteile über den Luftraum hinweg miteinander

verbindet. Die offene Gestaltung des

Kernes erlaubt Blickbeziehungen innerhalb

der Forschung, gleichzeitig können Besucher

einen Blick in die Forschung hinein werfen.

Im Kern ist auf der Spitze das Observatorium

platziert. Es steht aus dem flachen Satteldach

heraus und ist so von Außen ablesbar.

1) Außenvisualisierung

2) Lageplan

3) Schnittperspektive


5) Grundriss 1.Obergeschoss

6) Grundriss 2.Obergeschoss



Clear Space One Observatory, Monte Tamaro, Tessin

Yannick Ehinger





1

2 3

14

CLEAR SPACE ONE soll ein Ort zum forschen,

denken und kommunizieren werden. Hier

werden die nächsten Generationen von orbitalen

Müllwagen entstehen ebenso wie neue Erkentnisse

über Satellitendesign und dem Weltraum

allgemein. Einerseits ist das Gebäude ein

Kommunikationsfeld zwischen Forscher und

Satelliten, andererseits soll es das Thema des

Weltraumschrotts nach Außen transportieren.

Das Entwurfsgrundstück liegt an einem bevorzugtem

Wanderweg zum Monte Tamaro,

und das Gebäude soll in diesem eingebunden

werden. Zwei Riegel und ein zentraler Verbindungsbau

greifen das Thema des Weges auf, und

passen sich der Topografie an. Die zwei Stege

sollen als Schaufensterfront funktionieren, um

Einblick in das Forscherleben (Werkstatt, Labor,

Open Space) und dessen Erkenntnisse zu

erschaffen. Zentral liegt das Foyer mit Zugang

zur Teleskopkuppel. Am Ende des nörlichen

Riegel befindet sich das Restaurant, am südlichen

die Austellung. Durch die zwei Riegel

entsteht ein polygonaler Innenhof, in den das

natürliche Berggebilde einfliesst. Hier entsteht

ein ruhiger, introvertierter Ort mit städtischem

Character, im Kontrast zu seiner Umgebung.

Das Skyspace funtionniert als Gegenspieler

zum Teleskopraum, und definiert leicht den Innenhof

weiter. Die Forschungs und Besucherebene

bieten weite Panoramablicke, und sollen

durch eine Holzskelettbauweise Leichtigkeit

und Extraversion erbringen. Das Sockelgeschoss

bildet Rückzugs- und Schlafmöglichkeiten

für die Forscher und soll aus Stahlbeton

gefertigt werden. Verkleidet wird es mit San

Bernardino Gneis, ein Merkmal aus der Region

und soll das Gebäude gut ein den Berg einbetten.


2) Schnittperspektive

3) Visualisierung Innenhof

4) Längsschnitt

Clear Space One, Tessin

Adrian Frach



Grundlagen der Bukonstruktion


2

1

3

4 5

Das Schweizer Start-up Clear Space One,

hat es sich im Auftrag der ESA zur Aufgabe

gemacht, den Weltraum um die Erde von

Weltraumschrott zu befreien. Für diese

Unternehmen soll auf dem La Manera einem

Nebengipfel des Monte Tamaro, ein Observatorium

errichtet werden. Die Riegelform

meines Entwurfes soll den leicht abfallenden

Bergrücken des La Manera verlängern. Aufgeständert

ist dieser auf drei Kernen, welche

den Riegel teilen und die Erschließung, sowie

Funktionsräume beinhalten. Vom Gipfel aus

kommend, dient der Erste Kern, dem Ausstellungsbereich

und dem Restaurant, er ist

hauptsächlich für die Nutzung durch Besucher

gedacht. Der mittlere Kern trennt die Besucherbereiche

von den Forschungsbereichen

ab. Im vordersten Kern kommt die Materialseilbahn

an, zusätzlich befindet sich ganz

Oben das drehbare Observatorium. Über der

Ausstellung und der Forschung befinden sich

im zweiten OG die Rückzugs- und Ruheräume

für die Forscher. Einzig die Werkstatt und das

Restaurant am Anfang und am Ende des Gebäudes

spannen über zwei Geschosse. Um die

Aussicht vom Bergrücken nicht einzuschränken,

besitzt das Gebäude eine Glasfassade.

Um den Wärmehaushalt des Gebäudes zu

unterstützen, wurde diese als Doppelglasfassade

ausgeführt. Innenliegend befindet sich

eine Pfostenriegelfassade mit Blindpaneelen,

um die Geschossigkeit auch nach außen hin

erkennbar zu machen. Außen wird dann eine

weitere Glasfassade vorgehängt. Der Zwischenraum,

dient nicht nur als Wärmedämmung,

sondern auch als Belüftung. Über die

drehbaren Lamellen an Ober- und Unterseite

des Gebäudes kann hier eine Zirkulation der

Luft gesteuert werden. Als Blendschutz sitzt

hinter der Pfostenriegelfassade, zwischen den

Rippen eine Rolle mit einer Stoffbahn.

1) Detailschnitt

2) Visualisierung Außen

3) Visualisierung Ausstellung

4) Modellschnitt

5)Visualisierung Büro

ClearSpaceOne, Monte Tamaro

Mathis Goschenhofer

Fachgebiet Baukonstruktion


Lehrgebiet Grundlagen der Baukonstruktion


1

B

PS

C

A

A

B

PS

C

2

3

Auf dem Monte Tamaro im Schweizer Tessin soll

ein Forschungslabor für die ESA und Startups

wie ClearSpace, welches sich mit dem Thema

Müllentsorgung im All beschäftigt, entstehen.

Es wird ein Ort zum Forschen, Denken und

Entwickeln geschaffen, der aber auch der

interessierten Öffentlichkeit zugänglich

ist und das Thema „Weltraumschrott“

nach Außen transportiert. So soll neben

Forschungsräumlichkeiten, inklusive einem

Observatorium, auch ein öffentlicher Bereich

für Ausstellungen und Restaurant entworfen

werden. Das Raumprogramm wird letztlich

noch durch einen Übernachtungsbereich

für Forscher und Mitarbeiter ergänzt.

Der Entwurf ClearSpaceOne situiert sich

am Osthang des Entwurfgrundstücks „La

Manèra“ und basiert auf drei länglichen

Körpern, die durch geschicktes Stapeln

und Verdrehen verschiedene Bezüge zur

Umwelt aufbauen. Jedem Kubus ist eine

klare Funktion zugeteilt: So befindet sich

im obersten Körper der öffentliche Bereich,

gefolgt vom Forschungsbereich und letztlich

den Übernachtungsräumlichkeiten. Das

Verbindende Element aller Baukörper ist die

Haupterschließung in Spiralenform, welche

alle drei Bereiche vertikal durchstößt und eine

Art Gelenk ausbildet. In der Begehung aller

Geschosse ist eine klare Hierarchie spürbar:

so kommt man vom öffentlichsten Bereich in

den semiöffentlichen Teil und schließlich die

privateste Funktion – das Wohnen. Forschung

und der öffentliche Teil des Gebäudes werden

durch das Stahltragwerk geprägt und auf

dem Berg platziert, während der massiv

ausgebildete Übernachtungsbereich als

Fortsetzung des Berges verstanden wird.



3) Ansicht Ost


Sarah Heuser





3

1 2

4

3

25 6

Ziel des Entwurfs war es ein Gebäude auf dem

Berg zu schaffen, das die Wanderer aufmerksam

macht und ihnen beim Betreten das

Thema Weltraum näher bringt. Durch Transparenz

und Leichtigkeit des Gebäudes soll die

unendliche Weite des Weltraums spürbar sein.

Um dies zu erreichen, wurde die Typologie des

Weltraums aufgegriffen und in Form einer

Kuppel auf dem Berg ausgebildet.

Das Gebäude ist am Ende des Bergrückens

platziert und wird durch einen massiven

Sockel im Berg verankert. Wird das Gebäude

im Erdgeschoss betreten, eröffnet sich dem

Besucher der Raum unter der Kuppel. Unter

dieser stapeln sich einzelne, in sich stabile

Baukörper mit unterschiedlichen Funktionen.

Durch die rhythmische Anordnung der

Boxen entstehen Freiflächen beziehungsweise

Terrasse, die für den Aufenthalt genutzt

werden können. Die unterschiedlichen Ebenen

können zum einen durch eine Laubengangerschließung

erreicht werden und zum anderen

durch zusätzliche Kurzschlüsse in Form von

Leitern, die an den Bauköpern angebracht

sind. Verkleidet sind die Baukörper mit rotem

Wellblech. Die Erschließungselemente, sowie

die Terrassenbeläge sind aus Gitterost und

miteinander verschraubt, sodass diese sortenreintrennbar

und rückbaubar sind.

Die Kuppel ist ein Stahltragwerk und wird mit

einem Zugring zusammengehalten. Die Hülle

wird von dreilagigen Folienkissen gebildet.

Um den Sonnenschutz innerhalb der Kuppel

zu gewährleisten sind diese mit einem weißen

Muster bedruckt, welches sich unter Sonneneinstrahlung

gegeneinander verschiebt und

daraufhin eine transluzente Fläche bildet. So

wird für ein angenehmes Raumklima gesorgt.


2) Axonometrie

3) Lageplan

4) Innenraumperspektive

5) Perspektivenschnitt

6) Ansicht Ost

Clear Space One Observatory, Monte Tamaro, Tessin

Julian Simon Hübner





1

3

2

4

Der Entwurf beschäftigt sich mit der europäischen

Raumfahrtbehörde ESA und dem

Schweizer Start-up Clear Space One. Zusammen

arbeiten sie an einem Satelliten, welcher

unsere Erdumlaufbahnen von orbitalem Müll

befreien soll. Für dieses Vorhaben soll auf

dem La Manèra, einem Bergkamm des Monte

Tamaro eine Forschungsstation mit Ausstellungsfläche

für die interessierte Öffentlichkeit

entstehen.

Das Gebäude wird von Westen entlang des

Bergkammes erschlossen und respektiert die

natürliche Topografie, indem es sich von dieser

löst und als Riegel über ihr schwebt. Das Erdgeschoss

besteht aus zwei Sichtbeton-Kernen,

welche eine Materialseilbahn, Technikräume

und die Erschließungen für Forscher und Öffentlichkeit

enthalten. Das Innere wird durch

diese in drei Bereiche gegliedert. Wohnraum

für Forschende mit Einzel- und Maisonette-

Doppelzimmern, Ruhe und Gemeinschaftsflächen.

Astrophysiklabore, Büro und Besprechungsräume

auf zwei Geschossen im

Mittelteil und die Ausstellung und Restaurant

mit doppelter Raumhöhe, welche als Austauschplattform

fungieren.

Das Haupttragwerk bildet ein Sinusfachwerk

aus Stahl, welches einen öffentlichen Rundlauf

umschließt, der sowohl Ausblicke in die

Landschaft als auch Einblicke in die Arbeit

der ESA bietet. Eine Klappladen-Fassade

ermöglicht variable Belichtung und kann das

Gebäude bei Bedarf komplett abdunkeln. Die

mit Metall verkleideten Dachaufbauten sind

das Gegenstück zur Erdgeschosszone und

treten mit Funktionsräumen aus dem Riegel

heraus. Während die Unterseite des Gebäudes

mit poliertem Edelstahl verkleidet ist und die

Erde widerspiegelt, öffnet sich die Dachlandschaft

mit der Teleskopkuppel und Dachterrasse

dem Himmel.

1) Längsschnitt

2) Explosionsaxonometrie


4) Innenvisualisierung





ClearSpaceOne, Monte Tamaro im Tessin

Pascal Knopf




Dipl.-Ing. Thomas Haug

1 2

3

4 5

Ausstellung

6 7

Das Entwurfsgebiet befindet sich im Tessin,

genauer auf dem Monte Tamaro.

Das Gebäude positioniert sich am östlichen

Rand des Entwurfsgebietes am Ende des

Bergkammes. Über die Wanderwege erreicht

man den Nebengipfel des Monte Tamaro, La

Manèra, auf einer Höhe von 1858 m ü.N.N.

Der Entwurf stellt neben der Funktion als

Forschungseinrichtung für die ESA und deren

Programm CleanSpaceOne, auch ein

Besucherzentrum mit Ausstellung, Restaurant

und Aufenthaltsmöglichkeiten dar.

Das Hauptgebäude teilt sich in der Mitte in

einen öffentlichen Teil (links) und Forschungsbereich

(rechts). Zum öffentlich zugänglichen

Bereich zählen im Erdgeschoss das Restaurant

und die erste Etage der Ausstellung (Abb. 4),

im ersten Obergeschoss neben der Dachterasse

im Süden die zweite Ebene der Ausstellung

mit Planetarium und Galerie (Abb. 5), welche

dann im zweiten Obergeschoss fortgeführt

wird. Die drei Ebenen der Ausstellung sind

über den Luftraum der Galerien miteinander

verbunden (Abb. 7).

Im Forschungsbereich des Gebäudes befinden

sich Labore, Besprechungsräume, Werkstatt,

Umkleiden und Aufenthaltsbereiche für die

Forschenden.

In den Untergeschossen befinden sich neben

einem Fitnessraum, der Materialseilbahn

und anderen funktionalen Räumen, wie

Lager, Archiv, einer Werkstatt und Haustechnik,

die Zimmer für Forscher*innen und

Besucher*innen. Die Einzel- oder Doppelzimmer

liegen auf dem Südhang des Gebäudes

und genießen den Blick ins Tal nach Lugano.

1) Perspektive Blick Alpe Foppa

2) Lageplan 1:5000

3) Grundriss 1. Untergeschoss 1:1000

4) Grundriss Erdgeschoss 1:1000

5) Grundriss 1. Obergeschoss 1:1000

6) Schnittperspektive 1:500

7) Visualisierung Ausstellung

ClearSpaceOne, MonteTamaro

Lea Mager





1 2

3 4

Meine Entwurfsidee entstand mit der Analyse

der Wind- und Wetterlage am Monte Tamaro,

welche mich dazu bewegten eine aerodynamische

Grundform zu wählen. In Kombination

mit dem Berg generiert sich die Gebäudeform,

die sich aus dem Berg heraus und in Richtung

der Atmosphäre entwickelt.

Das Gebäude ist in exponierter Lage am

vordersten Punkt des Bergrückens positioniert

und stellt sich so in den Wind.

Es ist eine Spirale mit drei Windungen, wobei

die Mittlere einen Versatz gegen die Hauptwindrichtung

Norden ausbildet. Die Räume

sind aneinander gekettet, entwickeln sich

spiralförmig aus dem Berg und winden sich

nach oben. Im Kern des Gebäudes bildet sich

ein Innenhof aus.

Man betritt das Gebäude am Ende der ersten

Windung und wird durch den von der Form

gebildeten Innenhof aufgefangen. Die Spirale

beginnt im Berg mit einem Aufenthaltsraum,

der den Felsen spürbar macht und entwickelt

sich dann nach oben ansteigend an, wo sie mit

dem wichtigsten Punkt des Gebäudes endet,

dem Teleskop.

Unten, wo sich das Gebäude aus dem Felsen

entwickelt, sind die Räume geschlossener

gehalten und bilden den privaten Teil. Die

Privatheit zeigt sich durch die geschlossen

gehaltene Fassade. Nach oben nimmt das

Gebäude an Öffentlichkeit zu und entwickelt

sich zunehmend transparenter.

Die Erschließung liegt um den Innenhof

und ist eine Rampe, die ein kontinuierliches

Durchgehen des Gebäudes ermöglicht. An

diese schließt sich eine schmalere Wegtreppe

an, die eine Verbindung zu den anliegenden

Räumen bildet. Im Hof wird die spirale Form

besonders spürbar und durch die Brüstung

sowie die Attika verstärkt.

Das Gebäude ist mit einer perlgestrahlten

und polierten Metallfassade verkleidet,

welche gebrochen die Umgebung reflektiert.

Es ermöglicht eine Symbiose zwischen Berg

und Himmel und fügt sich als verbindendes

Element in die Umgebung ein.

1) Ansicht West

2) Lageplan

3) Grundriss

4) Modellausschnitt

Clear Space One, Monte Tamaro

Charlotte Neukam





1

3

2

4

5

Das Forschungslabor hat nicht nur die

Aufgabe, Räume für die Erforschung des Weltalls

zu schaffen, sondern soll gleichzeitig ein

Ort der Repräsentation, des Verweilens und

Austauschens sein. Im unteren Teil bildet das

Gebäude einen gläsernen Sockel aus, der ein

Restaurant mit Aussichtsterrasse beherbergt.

Dadurch wird die spektakuläre Aussicht

inszeniert und gleichzeitig das Interesse von

Bergsteigern und Wanderern geweckt. Im

Zentrum des Erdgeschosses befindet sich

das Archiv, an welches ein Ruhebereich für

die Forscher angeschlossen ist. Über die

monumentale gewendelte Treppe gelangt

der Besucher in den oberen Teil des Gebäudes,

der die Foschungsstation beherbergt, in

deren Zentrum das Teleskop steht. Um dieses

herum sind die Labore, eine Werkstatt und

die Umkleiden angeordnet. An den Seiten

schließen sich Schlafräume für die Forscher,

Besprechungsräume und die Materialseilbahn

zur Alpe Foppa an. Auch eine Ausstellung, in

der sich die Besucher über die Thematik des

Weltraums informieren können, ist im Obergeschoss

situiert. Um einen Kontrast zwischen

den verschiedenen Teilen auszubilden, ist der

untere Teil des Gebäudes sehr frei und offen

gestaltet und ermöglicht dem Besucher durch

eine Komplettverglasung mit Glasschwertern

einen Rundumblick in die Umgebung. Oben

wiederum ist der Fokus auf die Forschung

und den Weltraum gerichtet, was durch einen

sehr geschlossenen Charakter nach außen

hin verkörpert wird. Dieser wird durch die

vorgehängte Natursteinfassade aus regionalen

Gneisplatten mit gezielten Öffnungen erreicht.

Fensterläden in den Schlafzimmern verstärken

dies und sorgen im geschlossenen Zustand

für ein homogenes Erscheinungsbild. Die

Flure werden von Oberlichtern erhellt und

lenken den Blick Richtung Himmel. Die

Auskragung des Obergeschosses wird mit

Hilfe einer Kassettendecke bewerkstelligt,

welche gleichzeitig das Raster des Grundrisses

widerspiegelt.


2) Innenraumperspektive


4) Grundriss OG

5) Schnittperspektive

ClearSpaceOne, Tessin

Marcel Renner





1 2

S1

±0,00

S2

S2

±0,00

S1

3 4

Das Gebäude ist am östlichen Ende des

Gebirgskamms La Manèra positioniert.

Die Dreiecksform des Entwurfs unterstreicht

den Verlauf des Gebirgskamms, der sich an

dieser Stelle teilt und einen dritten Berghang

aufspannt. Die Fassaden des Gebäudes sind

zu den drei Berghängen hin ausgerichtet

und passen sich an die jeweils vorhandene

Steigung an. Der Entwurf ist unterteilt in den

öffentlich zugänglichen Bereich im Westen,

mit Foyer und Restaurant und den privaten

Forschungsbereich im Osten. Der Lichtkern

in der Mitte fungiert dabei als Schnittstelle

zwischen dieser Bereiche und beinhaltet das

ausfahrbare Observatorium und den Erschließungskern

für Forscher und Besucher. Dieser

Kern ist das „Herzstück“ des Entwurfs und

bietet den Besuchern Einblicke in die Arbeit

und den Alltag der Forscher. So sind Räume

mit Gruppenfunktionen wie dem Besprechungszimmer,

der Werkstatt und dem Aufenthaltsraum

zum Zentrum hin ausgerichtet.

Die Räume mit privaten Nutzungen hingegen,

wie Labore oder Einzel-/Doppelzimmer werden

außen angeordnet. Diese Ordnung der Raumaufteilung

herrscht im gesamten Gebäude.

Der Erschließungskern ist ein zusammenhängendes

Element mit einem halboffenen Lauf

für die Forscher und einem offenen Lauf für

die Besucher. Diese sind übereinander gestaffelt

und sorgen so für eine klare Trennung der

beiden Bereiche. Das Gebäude besteht aus einer

Stahlbetonkonstruktion und ist mit einer

Metallplattenfassade verkleidet. Außerdem

sind rotierbare Verschattungslamellen vor

den Fenstern angebracht. Diese schützen das

Gebäude nicht nur vor den vorherrschenden

Wettereinflüssen, sondern sorgen im geschlossenen

Zustand auch für ein einheitliches Fassadenbild

und setzen so den Fokus nochmal

zusätzlich auf den Lichtkern im Zentrum.

Dieser erstreckt sich wie eine Art Leuchtturm

aus dem metallischen Baukörper empor.


2) Perspektive Treppenlauf


4) Ansicht und Schnitt S1

ClearSpaceOne

ESA search-lab auf dem Monte Tamaro, Tessin

Yussra Sadi





1

2

3

4

5 6 7

nigt und durch das Begehen unterschiedliche Räume

inszeniert. So soll ein Ort der Begegnung und

des Austauschs zwischen Besucher und Forscher

entstehen. Die zentrale Rolle der Astronomie wird

zudem hervorgehoben, indem die Ausblicke auf die

umliegende Landschaft, im Gegensatz zu klassischer

Bergarchitektur, bergenzt werden. Stattdessen soll

der Blick des Besuchers über Oberlichter in den Himmel

geleitet werden.

Das Gebäude soll außerdem möglichst natürlich in

die Topographie eingebettet werden, weshalb im

Eingangsbereich und am Aussichtspunkt mit Treppen

das Gefälle aufgenommen und nachgeformt

wird. Die Funktionseinheiten wachsen teilweise entsprechend

des Raumprogramms nach oben aus dem

Rückgrat heraus.

Das Observatorium ist vollständig drehbar und

Auf dem Monte Tamaro im Tessin soll eine Forschungsstation

mit Observatorium der ESA entstehen,

die sowohl Funktionen für Forscher als auch für

Besucher beherbergen soll. Diese werden räumlich

jedoch nicht streng getrennt, sondern als eine Art

Erlebnispfad ausgebildet, welcher zum Austausch

zwischen Besucher und Forscher, mit dem Thema

Weltraum im Mittelpunkt, anregen soll.

Um die natürliche Bewegung entlang des Bergrückens

in Richtung des zentralen Aussichtspunkts

aufzunehmen und sich der Topographie unterzuordnen,

erhält das Gebäude den Charakter eines

linearen Rückgrats mit eingeschobenen Funktionseinheiten.

Zwischen den Funktionseinheiten bildet

sich dadurch ein Pfad mit einer Abfolge von unterschiedlichen

Raumsequenzen.

Dabei wird der Weg zum Aussichtspunkt entschleubricht

damit aus der orthogonalen Ordnung des

Entwurfs aus. Dadurch entsteht am wichtigsten

Punkt des Entwurfs eine Dynamik, die die Benutzung

des Teleskops auch von außen für Besucher

sichtbar macht.


2) Grundriss OG

3) Ansicht Nord



6) Konzept

7) Axonometrie

ClearSpaceOne-Observatorium am Monte Tamaro

Philipp Schmider



1

2 3

4

Mehr und mehr erforscht der Mensch die Welt

jenseits unserer schützenden Erdatmosphäre,

macht sie sich wie so Vieles zu eigen. Als mechanisch

anthropogenes Auge in den uns stets

umgebenden Kosmos kommt dem ESA-search

lab am Monte Tamaro in diesem Sinne eine

zentrale Bedeutung zu.

Die Beseitigung des vom Menschen verursachten

Weltraummülls liegt in der Verantwortung

unserer heutigen Generation, nicht zuletzt um

sicherzustellen, dass auch die Generation von

morgen weiterhin von den Errungenschaften

der Raumfahrt profitieren kann. Gemeinsam

mit dem Schweizer Start-Up ClearSpace arbeitet

die ESA daher an einer vielversprechenden

Möglichkeit, unseren Orbit langsam aber

sicher von den unzähligen Überresten vergangener

Raumfahrtmissionen zu befreien und bereits

2025 könnte eine erste solche Operation

starten.

Somit sucht das ClearSpaceOne-Observatorium

als solches nicht nur die visuelle Vertikalität

gen Himmel, insbesondere muss es auch als

zukunftsweisende Forschungseinrichtung der

intensiven Kommunikation und Interaktion

mit der Öffentlichkeit gereichen. Die hieraus

sich bildende Polarität zwischen Forschung

und Öffentlichkeit ist dabei jedoch keineswegs

als hemmende Problemstellung zu verstehen -

nein, vielmehr kann und muss der Austausch

zwischen Öffentlichkeit und Forschung, Laien

und Experten als katalysierende Komponente

des gesamten Entwurfs auftreten. Somit ist es

nicht zuletzt Aufgabe der Architektur, diesem

Zusammenspiel eine maßgerechte Plattform

zu bieten und dabei eine nachhaltig resiliente

Struktur zu schaffen, welche durch ihren offenen

und ambivalenten Aufbau unterschiedlichste

Möglichkeiten der Forschung und Interaktion

zulässt.


2) Ansicht Ost

3) Grundriss 2.OG | 1:500

4) Schnitt


Julius Schwartz



Akad. Oberrat Thomas Haug

VECTORWORKS EDUCATIONAL VERSION






1

2

3

Der Entwurf einer neuen Forschungsstation

der ESA für das Projekt ClearSpaceOne, das

sich die Entmüllung des uns unmittelbar

umgebenden Weltraums zum Ziel gesetzt hat,

soll als Schnittstelle zwischen archaisch belegter

Weltraumforschung und schaulustigem

Wanderpublikum auf dem Monte Tamaro im

Tessin fungieren. In unnmittelbarer Umgebung

rationalistischer Größen wie Mario Botta

soll der Entwurf durch seine eigene Massivität

und Formensprache den östlichen Grat des

Berges nicht etwa neu definieren, sondern

vielmehr der natürlichen Bewegung sowohl

der Natur, als auch des Betrachters Ausdruck

verleihen und eine Plattform für vertikale und

horizontale Blicke bilden.

Basis hierfür ist der Sockel, der sich mit

geneigten Außenwänden aus dem Massiv des

Berges herauszuheben versucht und auf seiner

planen Oberseite die Spielwiese des öffentlichen

Ausstellungsgeschosses bereitet. Hier

findet die natürliche Fusion zweier Interessensrichtungen

statt - die horizontale und die

sich gen Himmel richtende Observation.

Der horizontal transparente Charakter der

Ausstellungsebene bildet so ein Gegenstück

zur erlebbaren Massivität des hallenartig

strukturierten Sockels.

Die monolithische Ausstrahlung eben jenes

Sockels will dem ideologisch, religösen Erbe

der antiken Astronomie Rechnung tragen.

Ein das Observatorium und dessen statische

Lagerung umfassender Kegel wird zum zentralen

Körper, der nicht nur durch Form und

Gestalt, sondern auch besonders als Verbindung

in der Vertikalen die Analogie zwischen

Himmelsobservation und Aufstieg betont.

Diese Richtung, das Streben nach Oben wird

durch ein beinahe sakrales Oberlicht und

die in den Geschossdecken eingeschnittenen

Rotunden illuminiert.

1) Grundriss EG - 1.UG - 2.UG

2) Visualisierung Außen

3) Visualisierung Zimmer

AUSSTELLUNG

SCHLEUSE

SCHLEUSE

LAGER

GADEROBE

VORTRAGSRAUM

MATERIALSEILBAHN

RUHERAUM

WERKSTATT

TEEKÜCHE

GEMEINSCHAFTSRAUM

SCHLEUSE

SCHLEUSE

LUFTRAUM


LAGER

RESTAURANT

KÜCHE

SERVERRAUM

ARBEITSPLÄTZE

KOPIERRAUM

TECHNIK

SCHLEUSE

LUFTRAUM

LUFTRAUM

TEEKÜCHE UMKLEIDE WERKSTATT

LAGER

OBSERVATORIUM


Emilia Sendelbach





1 2

C

B

A A

C

B

3

4 5

Das Observatorium positioniert sich am Ende

eines Bergkamms unterhalb des Monte Tamaros.

Von außen wird es als kompaktes Volumen

wahrgenommen, im Inneren weitet sich der

Raum auf und wird durch ein Holztragwerk

aus Stützen und Unterzügen gegliedert.

Um die drei Hauptbereiche Besucher, Unterkünfte

und Forschung räumlich bestmöglich

zu trennen und trotzdem Blickbeziehungen

zu ermöglichen, sind sie nach abnehmender

Öffentlichkeit nach oben hin geschichtet.

Die Blickbeziehungen werden durch den eingeschnittenen

Luftraum möglich.

Das Gebäude ist auf einem raumhaltigen

Betonsockel gegründet.

Im Erdgeschoss befindet sich die Ausstellung

mit Nebenräumen, die bei Bedarf an den

Hauptausstellungsraum angeschlossen werden

können.

Über eine Schmetterlingstreppe gelangt man

ins Restaurant. Ein großer Luftraum ermöglicht

Blicke in die Hauptausstellung.

In den zwei darauffolgenden Geschossen befinden

sich die Unterkünfte mit Gemeinschaftsflächen.

Darüber liegt das erste Forschungsgeschoss

mit Laboren und Besprechungsräumen.

Über eine interne Spindeltreppe gelangt man

ins zweite Forschungsgeschoss. Dort sind

weitere Arbeitsplätze und das Observatorium.

Ganz oben befindet sich das Archiv mit Sitzund

Recherchemöglichkeiten.

Durch eine vorgehängte Prallscheibe erscheint

das Gebäude als ein kompaktes Volumen.

Die primäre Tragstruktur aus Stützen und

Unterzügen bleibt ablesbar und gliedert die

Fassade. Dreh und Schiebeläden ermöglichen

eine Verschattung und lassen ein Spiel aus

offenen und geschlossenen Elementen in der

Fassade zu.

Die transparente Fassade macht es möglich,

dass sich die Berge am Tag im Baukörper

spiegeln und das Gebäude bei Nacht in die

Landschaft leuchtet.


2) Schnittperspektive C

3) Erdgeschoss

4) 1. Obergeschoss

5) Galerie

ClearSpaceOne I Tessin

Florian Werle

Institut Entwerfen und Bautechnik




1 2

Lagerraum

Information

+Garderobe

Ausstellung

3 4


Die Aufgabe der Bachelorarbeit war es, einen

Hauptstandort für das von der ESA ins Leben

gerufene Unternehmen Clear Space One zu

entwerfen. Die Clear Space One beschäftigt

sich mit der Säuberung alter Satelliten, die die

Erde umkreisen und durch die hohe Geschwindigkeit

eine Bedrohung für aktive Satelliten

darstellen. Daneben sollte das Gebäude auch

einen Bereich für die Öffentlichkeit beinhalten,

in dem sich ein Restaurant, sowie eine Ausstellung

befindet, in der man Resultate der Forschung

der Öffentlichkeit zugänglich macht.

Durch die abgeschiedene Lage umfasste die

Aufgabe auch die Planung von Schlafräumen

für die Forscher. Die Schaffung eines modernen

Forschungsgebäudes, sowie die Integration

in die Topografie waren hier die Hauptthemen,

die es zu lösen galt. Meine eigene Zielsetzung

war es, ein Gebäude zu schaffen, das die Clear

Space One räumlich, sowie funktionell in ihrer

Forschung und Arbeit unterstützt, sowie einen

öffentlichen Bereich, der den Qualitäten dieses

Touristen Hotspots gerecht wird. Die Vertikalität

des Gebäudes schafft einen Bezug zur Topologie

typischer Observatorien, und gibt dem

Gebäude gleichzeitig die Vertikale Richtung

in den Himmel, was die Hauptthematik des

Gebäudes verdeutlicht. Durch den massiven

Sockel erzeugt das Gebäude eine Verbundenheit

mit der Topografie und passt sich in die

Landschaft ein. Es verfügt über 2 Aussichtsterassen

mit einer 360° Aussicht, um die Qualitäten

der Aussichten zu nutzen und um es für

Touristen attraktiv zu machen. Im Zentrum

des sehr Symmetrischen Grundrisses befindet

sich die Erdung des Observatoriums, welches

von außen verglast ist um die Hauptfunktion

des Gebäudes zu verdeutlichen. Ausgehend von

der Erdung ergibt sich die Tragstruktur, sowie

die Raumstruktur.



3) Grundriss

4) Schnitt

Impressum

Bachelor-Thesis Sommer 2020 Teil 2/2

Die Beiträge dieser Publikation wurden von den Absolventinnen

und Absolventen erstellt. Die Rechte liegen bei ihnen.

Gestaltung

Dipl.-Des. Frank Metzger

Bildnachweis

Umschlag:

Vorderseite:

Stadtbad Karlsruhe: Sphärenbad

Davina Dixon

Rückseite:


Julius Schwarz

Herausgeber

KIT-Fakultät für Architektur

Englerstraße 7

76131 Karlsruhe

arch.kit.edu

Karlsruhe, September 2020


Julius Schwartz




1

2

3

Der Entwurf einer neuen Forschungsstation

der ESA für das Projekt ClearSpaceOne, das

sich die Entmüllung des uns unmittelbar

umgebenden Weltraums zum Ziel gesetzt hat,

soll als Schnittstelle zwischen archaisch belegter

Weltraumforschung und schaulustigem

Wanderpublikum auf dem Monte Tamaro im

Tessin fungieren. In unnmittelbarer Umgebung

rationalistischer Größen wie Mario Botta

soll der Entwurf durch seine eigene Massivität

und Formensprache den östlichen Grat des

geneigten Außenwänden aus dem Massiv des

Berges herauszuheben versucht und auf seiner

planen Oberseite die Spielwiese des öffentlichen

Ausstellungsgeschosses bereitet. Hier

findet die natürliche Fusion zweier Interessensrichtungen

statt - die horizontale und die

sich gen Himmel richtende Observation.

Der horizontal transparente Charakter der

Ausstellungsebene bildet so ein Gegenstück

zur erlebbaren Massivität des hallenartig

strukturierten Sockels.

Gestalt, sondern auch besonders als Verbindung

in der Vertikalen die Analogie zwischen

Himmelsobservation und Aufstieg betont.

Diese Richtung, das Streben nach Oben wird

durch ein beinahe sakrales Oberlicht und

die in den Geschossdecken eingeschnittenen

Rotunden illuminiert.

KIT-Fakultät für Architektur – Bachelor-Arbeiten Sommer 2020 – Teil 2/2

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
