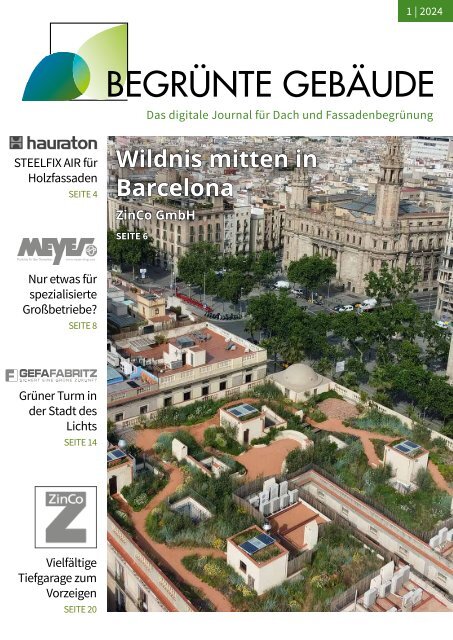

1 | <strong>2024</strong><br />

Das digitale Journal für Dach und Fassadenbegrünung<br />

STEELFIX AIR für<br />

Holzfassaden<br />

SEITE 4<br />

Wildnis mitten in<br />

Barcelona<br />

ZinCo GmbH<br />

SEITE 6<br />

Nur etwas für<br />

spezialisierte<br />

Großbetriebe?<br />

SEITE 8<br />

Grüner Turm in<br />

der Stadt des<br />

Lichts<br />

SEITE 14<br />

Vielfältige<br />

Tiefgarage zum<br />

Vorzeigen<br />

SEITE 20


INHALT<br />

4 HAURATON GmbH & Co. KG<br />

STEELFIX AIR für Holzfassaden<br />

6 ZinCo GmbH<br />

Wildnis mitten in Barcelona<br />

8 Hermann Meyer KG<br />

Nur etwas für spezialisierte<br />

Großbetriebe?<br />

GRÜN.<br />

DACH.<br />

PARADIES.<br />

Nutze dein Dach.<br />

BauderGREEN Biotop:<br />

Natur- und Artenschutz auf dem Dach<br />

Flachdächer lassen sich mit BauderGREEN Biotop in<br />

ein kleines Naturparadies verwandeln. Dieses bietet<br />

so die Grundlage für eine Pflanzenwelt mit reichhaltigem<br />

Nahrungsangebot für viele Vögel und Insekten.<br />

Das BauderGREEN Biotop kann aber noch mehr. Es<br />

speichert Wasser, bindet Staub, heizt sich kaum auf<br />

und schützt die Abdichtung des Dachs vor Umweltbelastungen.<br />

Klingt gut?<br />

10 Paul Bauder GmbH & Co. KG<br />

Mehr Dachbegrünungen für den<br />

Klimaschutz<br />

14 GEFA Produkte® Fabritz GmbH<br />

Grüner Turm in der Stadt des Lichts<br />

19 GEFA Produkte® Fabritz GmbH<br />

Neue Preisliste <strong>2024</strong><br />

20 ZinCo GmbH<br />

Vielfältige Tiefgarage zum Vorzeigen<br />

22 IMPRESSUM<br />

Alles unter bauder.de<br />

Begrünte Gebäude APRIL <strong>2024</strong><br />

Begrünte Gebäude APRIL <strong>2024</strong>


03 3<br />

Liebe Leserinnen und Leser,<br />

wir möchten mit diesem Sonderteil der Begrünte<br />

Gebäude wieder an alte Zeiten anbinden und<br />

Ihnen in Zukunft unseren Sonderteil über die<br />

GALABAU PRAXIS zusenden.<br />

Unsere letzten Ausgaben finden Sie über diesen Link<br />

BEGRÜNTE GEBÄUDE<br />

Viel Spaß beim Stöbern und Entdecken wünschen<br />

Ihr<br />

Michael Elison und das GALABAU PRAXIS-Team<br />

GALABAU PRAXIS<br />

kostenlos abonnieren - nur<br />

E-Mailadresse eintragen und<br />

bestätigen - hier klicken<br />

MODULARES WANDBEGRÜNUNGSSYSTEM<br />

Für alle Formen & Grö en<br />

info@platipus.de<br />

04294 7968435 www.platipus.de<br />

Begrünte Gebäude APRIL <strong>2024</strong>


4<br />

➔ INHALT<br />

STEELFIX REGULAR<br />

für Fassaden<br />

Bildquelle: Hauraton<br />

Das jüngste Rinnensystem im Hause Hauraton trägt den Namen Steelfix Regular und hat<br />

das Zeug, zum Lieblingsprodukt von Planern in der Fassaden- und Oberflächenentwässerung<br />

zu werden: Die Kastenrinne aus Stahl ist stabil, erfüllt sämtliche Normen und ist<br />

höchst filigran. Damit passt sie zu allen Einbausituationen und eignet sich ideal bei geringem<br />

Platzangebot und niedrigen Aufbauhöhen.<br />

SCHUTZ VOR FLÜSSIGKEITSVOLUMINA<br />

Bei Steelfix Regular handelt es sich um ein<br />

geschlossenes Rinnensystem. In Form und<br />

Funktion ähnelt es Dachfix von Hauraton,<br />

jedoch ohne dessen perforiertes Rinnenprofil.<br />

Die Konstruktion von Steelfix Regular kommt<br />

Planern besonders dann entgegen, wenn in<br />

Projekten die zügige Ableitung von Regen-<br />

wasser oberstes Gebot ist. Damit werden<br />

Bauwerke oder öffentliche Plätze vor stehenden<br />

oder drückenden Flüssigkeitsvolumina<br />

geschützt.<br />

Das Norm- und Regelwerk für die Fassadenentwässerung<br />

fordert dafür gegenwärtig<br />

mehr und mehr geschlossene Rinnen. Diesem<br />

Begrünte Gebäude APRIL <strong>2024</strong>


03 5<br />

Trend und Anspruch kommt Hauraton in seiner<br />

Neuentwicklung praxisnah nach. Mit Steelfix<br />

Regular wird außerdem das Fundament<br />

für das künftige Stahlrinnenprogramm gelegt,<br />

in dem diverse Produkte mit vielseitigen<br />

Fähigkeiten die langjährige Sonderbau- und<br />

Stahlkompetenz des Unternehmens abbilden<br />

werden.<br />

AUSGEZEICHNETER KORROSIONSSCHUTZ<br />

Das hochwertige Werkmaterial Stahl ist es<br />

auch, das dem neuen Rinnenformat seine<br />

schlanke Robustheit und Zuverlässigkeit<br />

sowie seinen ausgezeichneten Korrosionsschutz<br />

verleiht. Hauraton bietet das Sortiment<br />

sowohl aus verzinktem Stahl als auch<br />

aus Edelstahl in unterschiedlichen Baubreiten<br />

(115 255 mm) und höhen (45 150 mm) an.<br />

Die Verbindung der Rinnenelemente gelingt<br />

einfach und schnell durch ein sicheres Knebelsystem.<br />

Auf Wunsch kann Steelfix Regular mit<br />

einer Aufschwemmsicherung für eine dauerhafte<br />

Positionierung ausgerüstet werden.<br />

Schlanke Robustheit<br />

und Zuverlässigkeit<br />

Die komplette architektonische Gestaltungsfreiheit<br />

im Abdeckungsdesign ist mit Steelfix<br />

Regular gegeben, denn alle vorhandenen<br />

Abdeckungen passen zu dem System und<br />

können frei nach Projektbedarf gewählt und<br />

kombiniert werden. So entsteht in der Planung<br />

größtmögliche Flexibilität für ein durchgängiges<br />

Entwässerungsdesign, egal welches<br />

Unterteil benötigt wird. Steelfix Regular wird<br />

in exklusiver Stückfertigung hergestellt. Darüber<br />

hinaus entspricht die Rinne den gängigen<br />

Richtlinien für begehbares und barrierefreies<br />

Bauen.<br />

Ein Klick für weitere Infos<br />

➔ HAURATON GmbH & Co. KG<br />

➔ STEELFIX REGULAR<br />

Begrünte Gebäude APRIL <strong>2024</strong>


6<br />

➔ INHALT<br />

Bildquelle: MataAlta Studio<br />

Wildnis mitten in Barcelona<br />

Hoch über dem Hafenviertel von Barcelona ziert ein wild anmutender Dachgarten den<br />

historischen und denkmalgeschützten Gebäudekomplex Porxos d’en Xifré, in dem<br />

einst Pablo Picasso zu Hause war.<br />

Auf einer Gesamtfläche von 1.500 m² mischen<br />

sich idyllische Plätzchen mit naturbelassenen<br />

Wegen inmitten von artenreichem Grün,<br />

das aus mehr als 10.000 Pflanzen in über 50<br />

Pflanzenarten besteht. Biodiversität wurde<br />

großgeschrieben und neben Futterpflanzen für<br />

Insekten und Vögel auch an Insektenhotels,<br />

Nistplätze und Wasserflächen gedacht.<br />

HERVORRAGENDE VERSORGUNG<br />

Alles möglich auf dem ZinCo-Systemaufbau<br />

„Lavendelheide“, als dessen Kernstück das<br />

Drän- und Wasserspeicherelement Floradrain<br />

FD 40 glänzt. In den Pflanzbereichen ist diese<br />

Dränschicht mit Aquafleece AF 300 abgedeckt,<br />

welches Tropfschläuche zur Unterflurbewässerung<br />

trägt. Über eine Zisterne, die bis zu 9.000<br />

Begrünte Gebäude APRIL <strong>2024</strong>


03 7<br />

Bildquelle: MataAlta Studio<br />

Biodiversität wurde großgeschrieben<br />

Liter Regenwasser sammelt, lässt<br />

sich die Bepflanzung in Trockenzeiten<br />

hervorragend versorgen –<br />

Kreislaufwirtschaft par excellence.<br />

Das preisgekrönte Porxos d‘en Xifré<br />

bietet seinen Bewohnern mit diesem<br />

eindrucksvollen Dachgarten<br />

eine aussichtsreiche Kulisse zum<br />

Treffen und Chillen. Picasso hätte<br />

sich diese Idylle nicht schöner (aus)<br />

malen können.<br />

OBJEKTDATEN<br />

Fläche: ca. 1.500 m 2<br />

Landschaftsarchitekt:<br />

Ausführung:<br />

Begrünungsaufbau:<br />

Systemlieferant:<br />

Ein Klick für weitere Infos<br />

➔ ZinCo GmbH ➔ Infos zu Porxos d’en Xifré, Spanien<br />

MataAlta Studio,<br />

Barcelona, Spanien<br />

Eix Verd. SL., Barcelona, Spanien<br />

"Lavendelheide" mit Floradrain®<br />

FD 40 und Aquafleece<br />

ZinCo Cubiertas Ecológicas S.L.,<br />

Madrid, Spanien<br />

Begrünte Gebäude APRIL <strong>2024</strong>


8<br />

➔ INHALT<br />

Nur etwas für<br />

spezialisierte Großbetriebe?<br />

Das Thema Dachbegrünung oder Gründach ist aktueller denn je. Es gibt hier spezialisierte<br />

Dienstleister, die beeindruckende Projekte realisieren. Aber: Es geht auch kleiner.<br />

MEYER zeigt, wie.<br />

Gerade mittlere GaLaBau-Unternehmen, die<br />

bei ihren Stammkunden auf Pflege sind oder<br />

einen Garten neu anlegen, können hier auf die<br />

Begrünungsmöglichkeiten von Garagen- und<br />

Carportdächern hinweisen. Die Vorteile liegen<br />

auf der Hand: Das Kleinklima wird verbessert,<br />

es werden ca. 10 m² Bienenweide angelegt<br />

– was im Sommer schon zu einem gern<br />

besuchten Buffet für Wild- und Honigbienen<br />

werden dürfte. Weiterhin wird aber auch die<br />

Dachhaut gegen UV-Strahlung geschützt, und<br />

Regenwasser wird zurückgehalten und vor Ort<br />

verdunstet.<br />

Wem nun die Beschaffung aller Komponenten<br />

für so ein kleines Gründach zu umständlich<br />

erscheint, der kann bei MEYER in Rellingen<br />

ein Komplettset für 10 m² ordern. Hier sind<br />

sowohl Saat als auch alle Komponenten wie<br />

Filtervlies, Substrat, Drainage-Trenn- und<br />

Wurzelschutzfolien sowie ein faltbarer Kontrollschacht<br />

enthalten. Vor Ort benötigt man<br />

lediglich noch ca. zwei 10-Liter-Eimer Rundkies<br />

je laufenden Meter Rand. Und natürlich<br />

eine motivierte Crew, die das blühende Paradies<br />

auf dem Garagen- oder Carportdach<br />

umsetzt.<br />

Es geht auch eine Nummer kleiner<br />

Begrünte Gebäude APRIL <strong>2024</strong>


03 9<br />

Die Statik muss mindestens 75 kg je m² hergeben,<br />

was aber auf Garagen im Normalfall kein<br />

Hindernis darstellen sollte. Geprüft werden<br />

muss es natürlich in jedem Fall. Ist ein noch<br />

artenreicheres Dach gewünscht, kann das<br />

Set beim örtlichen Gärtner natürlich noch<br />

um Stauden im 9er Topf sowie Totholz u. Ä.<br />

ergänzt werden. Die Substratdicke beträgt<br />

ca. 10 cm.<br />

Ein Klick für weitere Infos<br />

➔ Hermann Meyer KG<br />

➔ Garagen-Begrünungspaket<br />

10 m² Komplettset<br />

➔ Verlegeanleitung -pdf-<br />

Bildquelle: Hermann Meyer<br />

Begrünte Gebäude APRIL <strong>2024</strong>


10<br />

➔ INHALT<br />

Mehr Dachbegrünungen<br />

für den Klimaschutz<br />

Wetterextreme nehmen zu. Immer häufiger auftretende Starkregen fluten versiegelte<br />

Flächen und überfordern die Kanalisation der Städte. Nach dem Abfluss ist das Wasser<br />

für den Kreislauf verloren – ein Teufelskreis für das Klima. Gut geplante Dachbegrünungen<br />

auf einem sicheren Dachaufbau bieten eine optimale Lösung, denn sie halten,<br />

einem Schwamm ähnlich, das Wasser zurück und sorgen für eine klimafreundliche<br />

Verdunstung.<br />

Begrünte Gebäude APRIL <strong>2024</strong>


03<br />

11<br />

Großer Beitrag zur Katastrophenvermeidung<br />

Bildquelle: Paul Bauder GmbH & Co. KG<br />

Starkregen ist ein zunehmendes Problem.<br />

Dieses liegt in der fehlenden Verdunstung<br />

aufgrund des Wasserabflusses. Ursache ist die<br />

Verdrängung der Vegetation und der Mangel<br />

an offenem, bewachsenem Boden. Was Wiesen,<br />

Felder und Wälder auf dem Land leisten,<br />

geht in der Stadt aufgrund von Versiegelung<br />

durch Bebauung verloren. Eine einfache und<br />

sofort wirksame Lösung ist die vermehrte<br />

Anlage von Gründächern. Dachbegrünungen<br />

können auf bereits bebautem Raum entstehen,<br />

sie entsiegeln Flächen und funktionieren<br />

wie eine Art Schwamm: Sie saugen sich mit<br />

Wasser voll. Durch einen verzögerten Wasserabfluss<br />

entlasten sie so die Kanalisation<br />

während der Abflussspitzen, die Wasserrückhaltung<br />

erlaubt die langsame Verdunstung<br />

und verbessert direkt das Klima vor Ort.<br />

VON VIELEN VORTEILEN PROFITIEREN<br />

Dächer von Industrie, Kommunen, Gewerbe<br />

und Wohnbau können mit Dachbegrünungen<br />

einen großen Beitrag zur Katastrophenvermeidung<br />

leisten und dabei von vielen Vorteilen<br />

profitieren. Je nach Art des Aufbaus halten<br />

Dachbegrünungen 40 bis 99 Prozent des<br />

Jahresniederschlags zurück, um ihn über die<br />

Verdunstung wieder freizugeben. Je höher die<br />

Wasseraufnahme, umso länger und besser ist<br />

die Verdunstung. Je mehr Verdunstung, umso<br />

kleiner werden die städtischen Hitzeinseln,<br />

umso besser wird das Klima. Zudem bringt<br />

jedes Gründach ein Stück verlorengegangene<br />

Natur zurück. Dachbegrünungen sind<br />

eine hervorragende Lösung zur dezentralen<br />

Regenwasserbewirtschaftung. Sie schaffen<br />

zusätzlichen Raum für Gärten und Terrassen<br />

und bieten so viele Möglichkeiten sowohl im<br />

Neubau als auch im Bestand.<br />

Begrünte Gebäude APRIL <strong>2024</strong>


12<br />

➔ INHALT<br />

Extensive Dachbegrünungen sind naturnah<br />

angelegte Vegetationsflächen mit geringen<br />

Flächenlasten und minimalem Pflegebedarf.<br />

Sie eignen sich auch für Dächer mit geringer<br />

Tragfähigkeit. Als Pflanzung haben sich<br />

diverse Sedumarten bewährt. Ein bis zwei<br />

jährliche Pflegegänge sind in der Regel ausreichend,<br />

um unerwünschten Fremdbewuchs<br />

zu entfernen und z.B. die Abflüsse zu warten;<br />

eine zusätzliche Bewässerung ist nicht erforderlich.<br />

Dachbiotope: Ökologisch noch wertvoller<br />

werden diese Flächen mit einigen zusätzlichen,<br />

der Natur abgeschauten Komponenten:<br />

modellierte Substratschüttungen, Sandbad<br />

und/oder flache Wasserstellen, Steinhaufen<br />

und aufgeschichtetes Totholz in Kombination<br />

mit insektenfreundlichen Samenmischungen<br />

verwandeln Extensivbegrünungen in lebende<br />

Dachbiotope und bieten so Vögeln, Käfern und<br />

Insekten Unterschlupf und ein breites Nahrungsangebot.<br />

Retentionsdächer: Soll der Wasserrückhalt<br />

weiter erhöht werden, bietet sich der Einsatz<br />

von sog. Retentionselementen an. Diese<br />

dienen als zusätzlicher temporärer Wasserspeicher<br />

und geben den Niederschlag zeitverzögert<br />

wieder in den Kreislauf ab. Diese innovativen<br />

Retentionsdächer kommen, je nach<br />

Schichtdicke des Substrats, auf Abflussbeiwerte<br />

zwischen 0,24 und 0,10. Schon bei Substratstärken<br />

von 14 cm können bis zu 55 l/m²<br />

gespeichert werden.<br />

Schrägdachbegrünungen: Auch auf geneigten<br />

Dächern können extensive Begrünungen<br />

zum Einsatz kommen. Als Ausgleich für den<br />

Oberflächenabfluss und die im Vergleich zum<br />

Flachdach stärkere Austrocknung muss die<br />

Wasserrückhaltung erhöht werden. Hierfür<br />

haben sich speziell konzipierte Speicherplatten<br />

bewährt.<br />

Leichtgründachsysteme: Für Dachkonstruktionen<br />

mit geringer Tragfähigkeit eignen sich<br />

Begrünte Gebäude APRIL <strong>2024</strong>


03<br />

13<br />

Leichtgründachsysteme mit einem Gesamtgewicht<br />

unter 70 kg/m². Da der Vegetation hier<br />

nur ein begrenzter Wurzelraum zur Verfügung<br />

steht, ist die Pflanzenauswahl entscheidend<br />

für den Begrünungserfolg.<br />

Intensive Dachbegrünungen: Im Gegensatz<br />

dazu steht die intensive Dachbegrünung, der<br />

vielseitig nutzbare Garten auf dem Dach. Bei<br />

entsprechender Dimensionierung der Vegetationstragschicht,<br />

ausreichender Bewässerung<br />

und Nährstoffversorgung sind die<br />

Bedingungen für das Pflanzenwachstum fast<br />

so gut wie am Boden. Das Grundstück kann<br />

damit doppelt genutzt werden: So könnten<br />

auf öffentlichen Dachflächen z. B. Sport- und<br />

Freizeiträume geschaffen werden, Dächer von<br />

Bürogebäuden werden zu kleinen Naherholungsräumen<br />

für die Pausen und auf Dächern<br />

von Wohngebäuden ist Platz für Urban Farming.<br />

Müssen Verkehrsflächen wie z. B. Feuerwehrzufahrten<br />

integriert werden, bilden vollflächig<br />

verlegte, hochbelastbare Drän- und Speicherelemente<br />

für die Kombination von Geh-,<br />

Fahr- und Grünbereichen eine durchgängige,<br />

hohlraumreiche Dränage und leiten überschüssiges<br />

Wasser zuverlässig aus dem Aufbau<br />

ab.<br />

FAZIT: ÖKOLOGISCHE UND ÖKONOMISCHE VORTEILE VON DACHBEGRÜNUNGEN<br />

Grün- und Biotopdächer schützen die Natur und fördern die Artenvielfalt. Begehbare<br />

Begrünungen schaffen Wohlfühloasen und bieten zusätzlichen Lebensraum auf bereits<br />

bebautem Grund. Neben den optischen, thermisch-klimatischen und akustischen Vorteilen<br />

halten sie den Niederschlag genau dort zurück, wo er anfällt. Rückhaltezeiten von<br />

sechs bis 24 Stunden können die Kanalisation effektiv entlasten. Mit guter Planung und<br />

einem sicheren Dachaufbau können viele Gebäude in Neubau und Bestand mit überschaubarem<br />

Aufwand begrünt werden, um einen Teil der durch die Bebauung versiegelten<br />

Flächen zu kompensieren und einen wichtigen Beitrag zum Klimaschutz zu leisten.<br />

Ein Klick für weitere Infos ➔ Paul Bauder GmbH & Co. KG ➔ Gründach Produkte<br />

Begrünte Gebäude APRIL <strong>2024</strong>


14<br />

➔ INHALT<br />

Bildquelle: GEFA<br />

Grüner Turm in<br />

der Stadt des Lichts<br />

2<strong>01</strong>4 brachte das Konzept von Bosco Verticale<br />

dem italienischen Architekten Stefano<br />

Boeri und seinem Architekturbüro Boeri<br />

Studio den internationalen Hochhauspreis<br />

ein. Entstanden im Rahmen der EXPO 2<strong>01</strong>5<br />

wurden bei diesem ganz speziellen Hochhaus<br />

in einer Modellstadt im Norden Mailands<br />

über 20.000 Pflanzen und mehr als<br />

800 Bäume auf den Balkonen und speziellen<br />

Kübeln außen am Gebäude integriert.<br />

Jetzt haben die rechteckigen Türme, die<br />

den senkrechten Wald in Mailand bilden,<br />

in den Niederlanden vertikale florale<br />

Geschwister bekommen: den Trudo Tower.<br />

Der „verticaal-bos“ in Eindhoven ist mit seinen<br />

hohen Bäumen und Sträuchern nicht nur das<br />

erste Gebäude seiner Art, das in den Niederlanden<br />

steht, sondern auch der erste vertikale<br />

Wald, der speziell für den sozialen Mietbereich<br />

konzipiert wurde. Dank der Ballenverankerung<br />

TREELOCK® in ihrer Spezialausführung<br />

für die Objektbegrünung aus dem Hause GEFA<br />

Produkte® Fabritz GmbH ist das ehrgeizige<br />

Projekt nun erfolgreich umgesetzt.<br />

ERGEBNIS SPRICHT FÜR SICH<br />

Es war eine spezielle Herausforderung für alle<br />

Beteiligten: Denn neben der Übertragung des<br />

Begrünte Gebäude APRIL <strong>2024</strong>


03<br />

15<br />

Konzeptes musste das Team um den italienischen<br />

Architekten, die ausführenden Planer,<br />

Ingenieure, Umweltexperten und Bauherren<br />

eine erschwingliche Variante für die Bewohner<br />

der Stadt Eindhoven entwerfen. Das Ergebnis<br />

spricht für sich: Ein Gebäude mit 125 Wohnungen<br />

ist im belebten Viertel Strijp-S entstanden<br />

– ein grünes Leuchtturmprojekt inmitten der<br />

Stadt der Lichter, ein Haus, das sich Bäume<br />

und Bewohner teilen.<br />

Jedes Stockwerk des Trudo Tower ist gleich<br />

aufgebaut: ein Treppenhaus und ein Aufzug<br />

in der Mitte, umgeben von den Wohnungen.<br />

Alle 125 Lofts sind 50 m 2 groß und können<br />

nach Bedarf eingerichtet werden. Sie verfügen<br />

über einen Wohnbereich, ein Badezimmer mit<br />

Toilette, eine Küche und einen Außenbereich<br />

sowie einen Abstellraum auf einer der beiden<br />

ersten Etagen.<br />

KREATIV UNTERTEILEN<br />

Die Wohnräume sind 3,5 Meter hoch und bieten<br />

somit die Möglichkeit, kreativ unterteilt zu<br />

werden, zum Beispiel mit einer Erhöhung zum<br />

Schlafen oder Arbeiten. Im dritten Stockwerk<br />

wird es einen gemeinschaftlichen Innen- und<br />

Außenbereich geben. Hier wird es auch eine<br />

Küche und sanitäre Einrichtungen geben. Im<br />

Erdgeschoss werden Geschäfte und Gastronomiebetriebe<br />

angesiedelt, die das Wohnen<br />

noch attraktiver machen.<br />

Da die Balkone kontinuierlich versetzt sind,<br />

sieht das Gebäude aus jedem Blickwinkel<br />

anders aus. Mehr als 5.200 Sträucher und<br />

Pflanzen wachsen auf dem Trudo Tower. Auf<br />

jedem Balkon stehen Bäume und andere<br />

Grünpflanzen. Die Begrünung soll 50.000<br />

Kilogramm CO2 pro Jahr absorbieren und für<br />

13.750 Kilogramm Sauerstoff per anno sorgen.<br />

Begrünte Gebäude APRIL <strong>2024</strong>


16<br />

➔ INHALT<br />

SICHERE VERANKERUNG<br />

Und wie schon beim Bosco<br />

Verticale Projekt in Mailand<br />

sichert die spezielle unterirdische<br />

Ballenverankerung<br />

TREELOCK® OBJEKT aus<br />

dem Hause GEFA den sicheren<br />

Stand der Bäume – eine<br />

wichtige Voraussetzung für<br />

die Realisierung. Bei Jungbaumpflanzungen<br />

generell,<br />

aber insbesondere, wenn<br />

Bäume in entsprechender<br />

Höhe zum Gebäudekonzept<br />

gehören, ist die sichere Verankerung<br />

der Begrünung<br />

essenziell. Für die Experten<br />

der GEFA und ihres niederländischen<br />

Partners Greenmax<br />

B.V. ein klarer Fall für das<br />

Ballenverankerungssystem<br />

TREELOCK®.<br />

Die Verankerung gibt dem<br />

Baum bei diesem besonderen<br />

Anwendungsbereich kontinuierlich<br />

den notwendigen<br />

Halt und schützt den Wurzelballen.<br />

Die Tatsache, dass die<br />

Verankerung nahezu unsichtbar<br />

und auch bei diesen ungewöhnlichen<br />

Verhältnissen<br />

anwendbar ist, war auch beim<br />

Trudo Tower einer der großen<br />

Vorteile und eigentlich auch<br />

die einzige machbare Lösung.<br />

So wird der Blick auf den<br />

vertikalen Wald nicht gestört,<br />

und gleichzeitig sind die<br />

Bäume verlässlich verankert.<br />

„Es war eine spezielle Herausforderung“<br />

Begrünte Gebäude APRIL <strong>2024</strong>


03<br />

17<br />

Sicherheit für Mensch und Pflanzen<br />

GENAU ÜBERPRÜFEN<br />

Um dies zu gewährleisten ist es absolut notwendig,<br />

die Verhältnisse vor Ort genau zu<br />

überprüfen. Denn das Kontergewicht, das<br />

dafür sorgt, dass der Baum sich sicher in<br />

den Himmel schraubt und Windbelastungen<br />

standhält, muss ausreichen. Hierzu zählen<br />

das aufliegende Substrat, der Ballen sowie<br />

die Punkte, an denen die entsprechenden<br />

„Anker“ fixiert werden. Gemeinsam mit der<br />

Baumgröße werden diese Parameter dann<br />

zur Dimensionierung der Verankerung herangezogen.<br />

Spezielle Schlaufenbänder halten den Wurzelballen<br />

an seinem Platz – wie und wo diese<br />

anschließend befestigt werden, hängt von<br />

den örtlichen Gegebenheiten ab. Bei Hochausprojekten<br />

oder Kübelbepflanzungen<br />

werden in der Regel an den Betonelementen<br />

entsprechend ausgelegte Ösen befestigt,<br />

durch die die Schlaufenbänder gezogen<br />

werden.<br />

IN DIE HÖHE GEHEN<br />

Ein innovatives Ratschensystem dient der Verbindung<br />

der Schlaufen untereinander und der<br />

Fixierung des Ballens. Der Clou: Der Hebel zum<br />

Festzurren lässt sich vom Ratschenunterteil<br />

trennen. So wird die Aufbauhöhe der Verankerung<br />

noch niedriger gehalten.<br />

Zusätzlich sorgt eine untergelegte Mulch-<br />

Begrünte Gebäude APRIL <strong>2024</strong>


18<br />

➔ INHALT<br />

scheibe aus Kokosfasern für den Schutz des<br />

Ballens und der Wurzeln – mit Erfolg: „Bisher<br />

gab es natürlich schon ordentlich Windbewegungen<br />

unterschiedlicher Stärken an dem<br />

Turm, und die Bäume stehen immer noch<br />

schön gerade. Ein erfolgreiches Projekt, an<br />

dem es sich wunderbar arbeiten lässt“, so<br />

Fachberater Thjerry van der Sangen vom GEFA<br />

Partner Greenmax B.V., der in den Niederlanden<br />

für die Lieferung der Verankerung verantwortlich<br />

war.<br />

Für die Experten des Krefelder Spezialisten<br />

für Baum und Grün, Boden und Wasser, sind<br />

Projekte wie Bosco Verticale in Mailand oder<br />

der Trudo Tower in Eindhoven Wegweiser hin<br />

zu einer architektonischen und bautechnischen<br />

Wende: „Angesichts des Klimawandels,<br />

den sich immer mehr überhitzenden Städten<br />

und des begrenzten Platzangebotes (auch<br />

für Baumpflanzungen) müssen wir alle uns<br />

Gedanken machen, wie wir zukünftig mehr<br />

Grün in die Städte bekommen. Und da ist es<br />

sicherlich ein Lösungsansatz, eben in die Höhe<br />

zu gehen – auch mit Bäumen“, so Andre Carstens<br />

von der GEFA Produkte® Fabritz GmbH.<br />

INDIVIDUELLE LÖSUNGEN<br />

Carstens weiß, wovon er spricht. In den<br />

zurückliegenden Jahren flattern vermehrt<br />

Beratungsanfragen von Architekten, Kommunen,<br />

Gala- und Tiefbauern auf den Tisch,<br />

die sich allesamt um das Thema drehen,<br />

wie auf eigentlich „ungeeigneten“ Standorten<br />

Baumpflanzungen in der Stadt möglich<br />

gemacht werden können. Der diplomierte<br />

Landschaftsplaner und seine Fachkollegen<br />

entwickeln dann gemeinsam mit den involvierten<br />

Parteien entsprechende individuelle<br />

Lösungskonzepte inkl. Wurzelraum, Bodenverbesserung,<br />

Bewässerung und natürlich<br />

Baumbefestigung.<br />

PROJEKTDATEN TRUDO TOWER<br />

Kunde:<br />

Architekt:<br />

Lieferung der<br />

Bäume:<br />

Baumsicherung:<br />

Lieferung der<br />

Verankerung:<br />

Sint Trudo, Eindhoven<br />

Stefano Boeri ism Landschaftsagronom Studio Laura Gatti,<br />

Mailand Hauptauftragnehmer: Stam en de Koning (Volker Wessels)<br />

Bauunternehmer und Grünpflege Du Pré Groenprojecten, Helmond<br />

Van den Berk Baumschulen, Sint-Oedenrode<br />

GEFA TREELOCK® für Objektbegrünung<br />

Greenmax B.V.<br />

Bauzeit: Ende 2<strong>01</strong>8 - September 2021<br />

Ein Klick für weitere Infos<br />

➔ GEFA Produkte® Fabritz GmbH<br />

➔ TREELOCK® Ballenverankerung<br />

➔ GEFA Fabritz Beratung<br />

Begrünte Gebäude APRIL <strong>2024</strong>


2<br />

➔ INHALT<br />

03<br />

19<br />

Die neue GEFA Preisliste <strong>2024</strong><br />

Unsere neue Preisliste -<br />

kompakt, übersichtlich<br />

und informativ mit<br />

sämtlichen Produkten<br />

und Preisen auf einen Blick!<br />

Unsere Neuzugänge:<br />

• Bewässerungssack<br />

gegen Hitzeschäden<br />

• Retentis® – biologischer<br />

Wasserspeicher<br />

• rPET Hohltau – Recycling<br />

Kronensicherung<br />

• SEED & SORB® Klimarasen<br />

RSM Mischung<br />

• Corten-Stahl<br />

Randeinfassung<br />

• Baumschnorchel<br />

zur Belüftung<br />

HIER KLICKEN<br />

Mehr Infos:<br />

GEFA Produkte® Fabritz GmbH<br />

Elbestr. 12<br />

47800 Krefeld<br />

Fon: +49 (0) 2151 / 49 47 49<br />

Fax: +49 (0) 2151 / 49 47 50<br />

info@gefafabritz.de<br />

www.gefafabritz.de<br />

GALABAU PRAXIS APRIL <strong>2024</strong><br />

Begrünte Gebäude APRIL <strong>2024</strong>


20<br />

➔ INHALT<br />

Vielfältige Tiefgarage<br />

zum Vorzeigen<br />

Das Steingauquartier in<br />

Kirchheim unter Teck –<br />

städtebauliches Leuchtturmprojekt<br />

der Internationalen<br />

Bauausstellung<br />

IBA 2027 Stuttgart – ist<br />

nahezu autofrei: Die PKW<br />

verschwinden in sieben<br />

Tiefgaragen, sodass zwischen<br />

den Häusern jede<br />

Menge Grünfläche zur<br />

Verfügung steht. In Baufeld<br />

2 wurden auf der 930 m²<br />

großen Tiefgarage Spielund<br />

Rasenflächen angelegt<br />

sowie Gehölze, Stauden,<br />

Gräser, Farne und Bodendecker<br />

gepflanzt.<br />

NACHBARSCHAFT WIRD<br />

GROSSGESCHRIEBEN<br />

Wenn bis Ende <strong>2024</strong> alle 350<br />

Wohneinheiten fertiggestellt<br />

sind, werden etwa 800 Menschen<br />

das Steingauquartier<br />

mit Leben füllen. Nachbarschaft<br />

wird bereits jetzt großgeschrieben.<br />

Die Bewohner<br />

treffen sich in Gemeinschaftsräumen<br />

wie Werkstätten und<br />

nutzen die Grünflächen wie<br />

ihr zweites Wohnzimmer.<br />

Die Tiefgarage, die auch für<br />

Pflegefahrzeuge befahrbar<br />

sein sollte, erhielt den Zin-<br />

Co-Systemaufbau „Dachgarten“<br />

mit Floradrain FD 60 neo.<br />

Dieser startete mit der dop-<br />

Bildquelle: ZinCo<br />

Begrünte Gebäude APRIL <strong>2024</strong>


03<br />

21<br />

Grünflächen als zweites Wohnzimmer<br />

pellagigen Verlegung der Trenn- und Gleitfolie<br />

TGF 20 auf der abgedichteten WU-Betondecke,<br />

um die bei Fahrbelägen auftretenden<br />

Horizontalkräfte infolge Beschleunigen, Bremsen<br />

oder Lenken abzuleiten. Es folgten die<br />

Isolierschutzmatte ISM 50 sowie die Drän- und<br />

Wasserspeicherelemente Floradrain FD 60<br />

neo, welche in den Pflanzbereichen mit Zincolit<br />

Plus verfüllt und mit dem Systemfilter SF<br />

abgedeckt sind.<br />

Als Vegetationstragschicht kam Ziegelsplitt,<br />

Bims und Lava in unterschiedlichen Schütthöhen<br />

zum Einsatz. In den Wegbereichen sind<br />

die Floradrain-Elemente mit ihren Diffusionsöffnungen<br />

nach unten verlegt und mit Edel-<br />

splitt verfüllt, damit kein Wasser stehen bleibt.<br />

Darauf folgten Systemfilter, Schottertragschicht<br />

und Deckschicht bzw. Pflastersteine<br />

für die Zufahrtswege.<br />

KASKADENENTWÄSSERUNG<br />

Alle umliegenden Gebäudedächer des Baufelds<br />

2 – weitere 2200 m² Dachfläche – werden<br />

ebenfalls über die Tiefgaragenbegrünung<br />

entwässert. Durch diese Kaskadenentwässerung<br />

fließt ihr also ein „Mehr“ an Wasser zu,<br />

das dort zwischengespeichert wird, pflanzenverfügbar<br />

ist bzw. als Überschuss in die Kanalisation<br />

gelangt.<br />

Bildquelle: ZinCo Bildquelle: ZinCo<br />

Ein Klick für weitere Infos<br />

➔ ZinCo GmbH<br />

➔ Gründach-Projekte<br />

Begrünte Gebäude APRIL <strong>2024</strong>


22<br />

➔ INHALT<br />

AUCH<br />

FÜRS<br />

TABLET!<br />

www.galabau-praxis.de<br />

IMPRESSUM<br />

GALABAU PRAXIS<br />

Herausgeber:<br />

Michael Elison (V. i. S. d. P.)<br />

Pfarrer-Niederhuber-Straße 11<br />

D-85258 Weichs<br />

Telefon: +49 (0) 81 36 - 44 87 830<br />

Telefon: +49 (0) 81 36 - 30 48 212<br />

Info@GalabauPraxis.com<br />

Unsere AGBs finden Sie hier!<br />

Anzeigenverkauf:<br />

Michael Elison<br />

Telefon: +49 (0) 81 36 - 30 48 212<br />

Elison@GalabauPraxis.com<br />

Redaktion:<br />

Elison-medien.de<br />

Martin Blath<br />

Telefon: +49 (0) 81 36 - 30 48 215<br />

Redaktion@GalabauPraxis.com<br />

Design/ePublishing:<br />

Elison-medien.de<br />

Art-Direktion: Elisabeth Lang<br />

Telefon: +49 (0) 81 36 - 30 48 20<br />

Produktion@GalabauPraxis.com<br />

Haftungsausschluss Haftung für<br />

Kontaktangaben und Links:<br />

Unser Angebot enthält Kontaktdaten<br />

und Links zu Webseiten Dritter.<br />

Auf den Inhalt der verlinkten Websites<br />

haben wir keinen Einfluss. Deshalb<br />

können wir für diese fremden Inhalte<br />

keine Gewähr übernehmen.<br />

Urheberrecht:<br />

Die in unseren eJournalen und<br />

Printausgaben veröffentlichten<br />

Beiträge unterliegen dem deutschen<br />

Urheberrecht. Die Vervielfältigung,<br />

Bearbeitung, Verbreitung und jede<br />

Art der Verwertung außerhalb der<br />

Grenzen des Urheberrechtes<br />

bedürfen der schriftlichen<br />

Zustimmung der GALABAU-PRAXIS.<br />

Begrünte Gebäude APRIL <strong>2024</strong>

Hurra! Ihre Datei wurde hochgeladen und ist bereit für die Veröffentlichung.

Erfolgreich gespeichert!

Leider ist etwas schief gelaufen!
