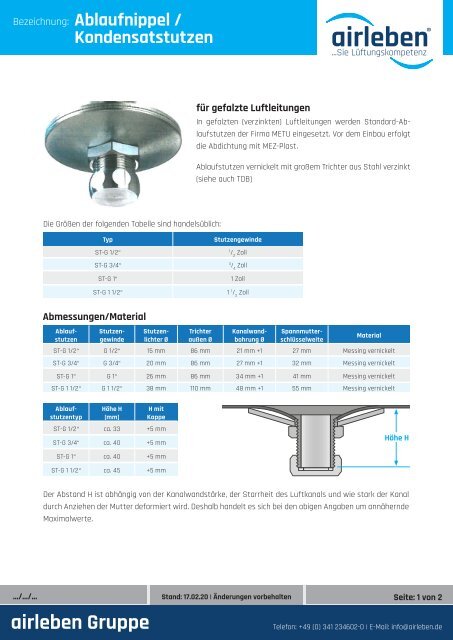

airleben Kondensatablauf Technisches Datenblatt

Bezeichnung:
Ablaufnippel /
Kondensatstutzen
für gefalzte Luftleitungen
In gefalzten (verzinkten) Luftleitungen werden Standard-Ablaufstutzen
der Firma METU eingesetzt. Vor dem Einbau erfolgt
die Abdichtung mit MEZ-Plast.
Ablaufstutzen vernickelt mit großem Trichter aus Stahl verzinkt
(siehe auch TDB)
Die Größen der folgenden Tabelle sind handelsüblich:
Typ
ST-G 1/2“
ST-G 3/4“
ST-G 1“
ST-G 1 1/2“
Stutzengewinde
1
/ 2
Zoll
3
/ 4
Zoll
1 Zoll
1 1 / 2
Zoll
Abmessungen/Material
Ablaufstutzen
Stutzengewinde
Stutzenlichter
Ø
Trichter
außen Ø
Kanalwandbohrung
Ø
Spannmutterschlüsselweite
Material
ST-G 1/2“ G 1/2“ 15 mm 86 mm 21 mm +1 27 mm Messing vernickelt
ST-G 3/4“ G 3/4“ 20 mm 86 mm 27 mm +1 32 mm Messing vernickelt
ST-G 1“ G 1“ 26 mm 86 mm 34 mm +1 41 mm Messing vernickelt
ST-G 1 1/2“ G 1 1/2“ 38 mm 110 mm 48 mm +1 55 mm Messing vernickelt
Ablaufstutzentyp
Höhe H
[mm]
H mit
Kappe
ST-G 1/2“ ca. 33 +5 mm
ST-G 3/4“ ca. 40 +5 mm
Höhe H
ST-G 1“ ca. 40 +5 mm
ST-G 1 1/2“ ca. 45 +5 mm
Der Abstand H ist abhängig von der Kanalwandstärke, der Starrheit des Luftkanals und wie stark der Kanal
durch Anziehen der Mutter deformiert wird. Deshalb handelt es sich bei den obigen Angaben um annähernde
Maximalwerte.
.../.../... Stand: 17.02.20 | Änderungen vorbehalten Seite: 1 von 2
airleben Gruppe
Telefon: +49 (0) 341 234602-0 | E-Mail: info@airleben.de

Bezeichnung:
Ablaufnippel /
Kondensatstutzen
Bei der Verformung legt sich das Kanalblech
wasserdicht* am Bord des Stutzens an.
Ein großer Bereich der Kanalwand wird
trichterförmig eingezogen.
Der Trichter ist aus 3 mm Blech
und galvanisch verzinkt.
Stutzen, Mutter und Kappe bestehen
aus vernickeltem Messing und
sind deshalb korrosionsbeständig.
* In der Regel wird keine Dichtung verwendet. Nur bei beschädigter oder sehr rauer Kanaloberfläche wird
vorher etwas Mastic aufgespritzt.
für geschweißte Luftleitungen
In geschweißten Luftleitungen werden Ablaufstutzen (Nippel mit Außengewinde) eingeschweißt. Diese
haben eine Länge von 40 mm.
