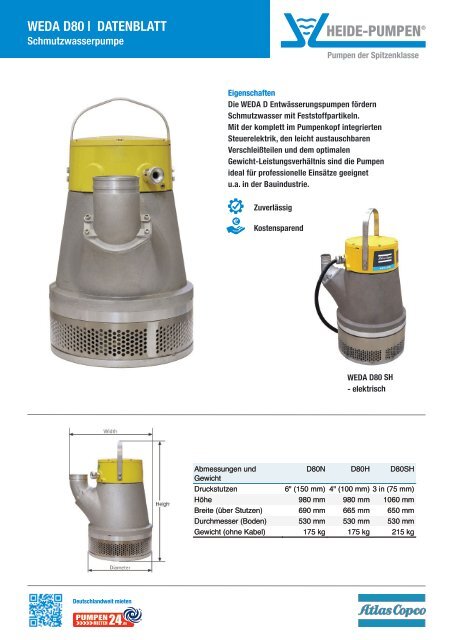

Eigenschaften<br />
Die <strong>WEDA</strong> D Entwässerungspumpen fördern<br />
Schmutzwasser mit Feststoffpartikeln.<br />
Mit der komplett im Pumpenkopf integrierten<br />
Steuerelektrik, den leicht austauschbaren<br />
Verschleißteilen und dem optimalen<br />
Gewicht-Leistungsverhältnis sind die Pumpen<br />
ideal für professionelle Einsätze geeignet<br />
u.a. in der Bauindustrie.<br />
Zuverlässig<br />
Kostensparend<br />
<strong>WEDA</strong> <strong>D80</strong> SH<br />
- elektrisch<br />
0H<br />
m)<br />
mm<br />
mm<br />
mm<br />
kg<br />
Abmessungen und<br />
<strong>D80</strong>N <strong>D80</strong>H <strong>D80</strong>SH<br />
Gewicht<br />
Druckstutzen<br />
6" (150 mm) 4" (100 mm) 3 in (75 mm)<br />
Höhe 980 mm 980 mm 1060 mm<br />
Breite (über Stutzen) 690 mm 665 mm 650 mm<br />
Durchmesser (Boden) 530 mm 530 mm 530 mm<br />
Gewicht (ohne Kabel) 175 kg 175 kg 215 kg<br />
Deutschlandweit mieten<br />
Pumpenkennlinie
<strong>WEDA</strong> <strong>D80</strong> | DATENBLATT<br />
Schmutzwasserpumpe<br />
Pumpen der Spitzenklasse<br />
Modelle<br />
Installation<br />
Hydraulische Varianten<br />
<strong>WEDA</strong> <strong>D80</strong><br />
Mobile Tauchmotorpumpe<br />
N - mittlerer Druckbereich<br />
H - hoher Druckbereich<br />
SH - maximaler Druckbereich<br />
Isolationsklasse H (+180°C/+356°F) IEC 85<br />
(VFD-ready)<br />
Schutzklasse IP 68<br />
Spannungstoleranz<br />
Max. ± 5% der Nennspannung<br />
Spannungsunsymmetrie Max. 2% zwischen den Phasen<br />
Einschalthäufigkeit<br />
Max. 30 Starts/Stunde<br />
Netzkabel H07RN-F (20 m)<br />
Gussteile<br />
Korrosionsbeständiges<br />
Aluminium<br />
Laufrad<br />
Chromguss 55±5 HRC<br />
Verschleissteile<br />
Gummi (NBR)<br />
Siebkorb<br />
Korrosionsbeständiges<br />
Aluminium<br />
Welle<br />
Rostfreier Stahl<br />
O-Ringe<br />
Gummi (NBR)<br />
Primärlager<br />
Zweireihiges Kugellager<br />
Mechanische Wellendichtung Primär und Sekundär: Patrone<br />
Gleitringdichtung SIC/SIC<br />
Integrierte Steuerelektrik Schütz, Phasenausfall,<br />
Drehrichtungskontrolle<br />
Thermoschutz 140°C / 284°F<br />
Optionen / Zubehör<br />
Mechanischer Schwimmschalter<br />
Zinkanoden (Opferanoden)<br />
Epoxylackierung<br />
Diverse Kupplungen (Tülle /<br />
Gewinde / Storz)<br />
Softstart Sanftanlauf<br />
Förderhöhe<br />
150<br />
100<br />
50<br />
(HP)<br />
Motorleistung P1<br />
(ft)<br />
300<br />
250<br />
200<br />
30<br />
25<br />
20<br />
15<br />
10<br />
5<br />
Pumpenkennlinie<br />
(m)<br />
100<br />
1<br />
80<br />
60<br />
40<br />
20<br />
0<br />
2<br />
3<br />
50 100 150 200 250 300 350 (m³/h)<br />
Leistungskurve<br />
(kW)<br />
25<br />
20<br />
15<br />
10<br />
5<br />
0<br />
1 <strong>WEDA</strong> <strong>D80</strong>SH 3ph 50hz<br />
2 <strong>WEDA</strong> <strong>D80</strong>H 3ph 50hz<br />
3 <strong>WEDA</strong> <strong>D80</strong>N 3ph 50hz<br />
Fördermenge<br />
50 100 150 200 250 300 350 (m³/h)<br />
Fördermenge<br />
Einsatzparameter<br />
<strong>WEDA</strong> <strong>D80</strong><br />
Feststoffgröße / Kugeldurchgang<br />
12 mm<br />
Temperatur Fördermedium Max 40°C<br />
Eintauchtiefe Pumpe<br />
Max 20 m<br />
Spezifisches Gewicht Fördermedium 1.1<br />
ph-Wert Fördermedium pH 5–8<br />
Motordaten 3 ph Kabel<br />
Nennleistung P1<br />
22 kW<br />
Nennleistung P2<br />
20 kW<br />
Drehzahl<br />
2900 U/min<br />
Nennstrom 400 V 39 A 10mm²<br />
Optionen / Zubehör<br />
• Mechanischer Schwimmschalter<br />
• Zinkanoden (Opferanoden)<br />
• Epoxylackierung<br />
• Diverse Kupplungen<br />
(Tülle / Gewinde / Storz)<br />
• Softstart Sanftanlauf<br />
Deutschlandweit mieten
<strong>WEDA</strong> <strong>D80</strong> | DATENBLATT<br />
<strong>WEDA</strong> <strong>D80</strong>H 3ph 50hz<br />
Schmutzwasserpumpe<br />
Kennlinieblatt<br />
Förderhöhe<br />
(ft)<br />
200<br />
150<br />
100<br />
Pumpenkennlinie - 2900 U/min<br />
(m)<br />
70<br />
60<br />
50<br />
40<br />
30<br />
- <strong>WEDA</strong> <strong>D80</strong>H 3ph 50hz<br />
Pumpen der Spitzenklasse<br />
Generated on 2023-05-12 version 1.2.2 - Technische Änderungen und Irrtümer vorbehalten<br />
50<br />
20<br />
10<br />
0 20 40 60 80 100 120 140 160 (m³/h)<br />
Leistungskurve<br />
Fördermenge<br />
Motorleistung P1<br />
(HP)<br />
30<br />
25<br />
20<br />
(kW)<br />
25<br />
%<br />
20 80<br />
15 60<br />
15<br />
10 40<br />
10<br />
5<br />
5 20<br />
0<br />
- <strong>WEDA</strong> <strong>D80</strong>H 3ph 50hz<br />
20 40 60 80 100 120 140 160 (m³/h)<br />
Fördermenge<br />
