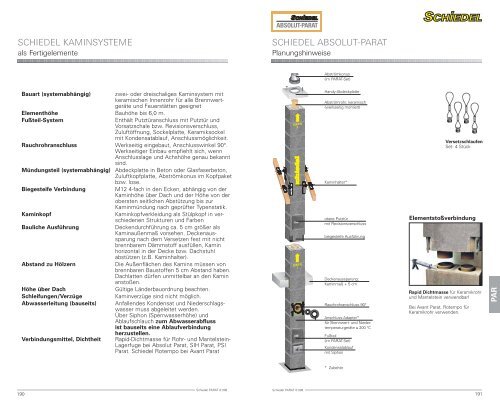

SCHIEDEL KAMINSYSTEME
als Fertigelemente
Bauart (systemabhängig) zwei- oder dreischaliges Kaminsystem mit
keramischen Innenrohr für alle Brennwert-
geräte und Feuerstätten geeignet
Elementhöhe Bauhöhe bis 6,0 m.
Fußteil-System Enthält Putztüranschluss mit Putztür und
Vorsatzschale bzw. Revisionsverschluss,
Zuluftöffnung, Sockelplatte, Keramiksockel
mit Kondensatablauf, Anschlussmöglichkeit.
Rauchrohranschluss Werkseitig eingebaut, Anschlusswinkel 90°.
Werkseitiger Einbau empfiehlt sich, wenn
Anschlusslage und Achshöhe genau bekannt
sind.
Mündungsteil (systemabhängig) Abdeckplatte in Beton oder Glasfaserbeton,
Zuluftkopfplatte, Abströmkonus im Kopfpaket
bzw. lose.
Biegesteife Verbindung M12 4-fach in den Ecken, abhängig von der
Kaminhöhe über Dach und der Höhe von der
obersten seitlichen Abstützung bis zur
Kaminmündung nach geprüfter Typenstatik.
Kaminkopf Kaminkopfverkleidung als Stülpkopf in verschiedenen
Strukturen und Farben
Bauliche Ausführung Deckendurchführung ca. 5 cm größer als
Kaminaußenmaß vorsehen. Deckenaussparung
nach dem Versetzen fest mit nicht
brennbarem Dämmstoff ausfüllen, Kamin
horizontal in der Decke bzw. Dachstuhl
abstützen (z.B. Kaminhalter).
Abstand zu Hölzern Die Außenflächen des Kamins müssen von
brennbaren Baustoffen 5 cm Abstand haben.
Dachlatten dürfen unmittelbar an den Kamin
anstoßen.
Höhe über Dach Gültige Länderbauordnung beachten.
Schleifungen/Verzüge Kaminverzüge sind nicht möglich.
Abwasserleitung (bauseits) Anfallendes Kondensat und Niederschlagswasser
muss abgeleitet werden.
Über Siphon (Sperrwasserhöhe) und
Ablaufschlauch zum Abwasserabfluss
ist bauseits eine Ablaufverbindung
herzustellen.
Verbindungsmittel, Dichtheit Rapid-Dichtmasse für Rohr- und Mantelstein-
Lagerfuge bei Absolut Parat, SIH Parat, PSI
Parat. Schiedel Rotempo bei Avant Parat
190
Schiedel PARAT 01/06
SCHIEDEL ABSOLUT-PARAT
Planungshinweise
OBEN
2
OBEN
1
Schiedel PARAT 01/06
Abströmkonus
(im PARAT-Set)
Handy-Abdeckplatte
Abströmrohr, keramisch
(werkseitig montiert)
Kaminhalter*
obere Putztür
mit Revisionsverschluss
biegesteife Ausführung
Deckenaussparung:
Kaminmaß + 5 cm
Rauchrohranschluss 90°
Anschluss-Adapter*
für Brennwert- und Niedertemperaturgeräte
≤ 200 °C
Fußteil
(im PARAT-Set)
Kondensatablauf
mit Siphon
* Zubehör
Versetzschlaufen
Set: 4 Stück
Elementstoßverbindung
Rapid Dichtmasse für Keramikrohr
und Mantelstein verwendbar!
Bei Avant Parat, Rotempo für
Keramikrohr verwenden.
191
PAR

SCHIEDEL ABSOLUT-PARAT
Lieferprogramm
192
einzügig
einzügig
mit
Thermoluftzug
kombiniert
kombiniert
mit
Thermoluftzug
zweizügig
zweizügig
mit
Thermoluftzug
OBEN
1
OBEN
1
OBEN
1
OBEN
1
OBEN
1
OBEN
1
Lichter
Ø cm
14
16
18
20
Lichter
Ø cm
14-L
16-L
18-L
20-L
Lichter
Ø cm
16-14
18-14
18-16
20-14
Lichter
Ø cm
16-L-14
18-L-14
18-L-16
20-L-14
Lichter
Ø cm
14-14
16-16
18-18
Lichter
Ø cm
14-L-14
16-L-16
18-L-18
Außen- Gewicht Typ
maß cm kg/stgm.
75 ASP 14
36/36 76 ASP 16
77 ASP 18
38/38 85 ASP 20
Außen- Lüftung Gewicht
maß cm cm kg/stgm.
Typ
102 ASP 14L
36/50 10/26 103 ASP 16L
104 ASP 18L
38/54 12/28 116 ASP 20L
Außen- Gewicht Typ
maß cm kg/stgm.
134 ASP 1614
36/65 135 ASP 1814
134 ASP 1816
36/71 150 ASP 2014
Außen- Lüftung Gewicht
maß cm cm kg/stgm.
Typ
163 ASP 16L14
36/83 13/26 164 ASP 18L14
163 ASP 18L16
36/88 14/28 177 ASP 20L14
Außen- Gewicht Typ
maß cm kg/stgm.
133 ASP 1414
36/65 135 ASP 1616
137 ASP 1818
Außenmaß
cm
Lüftung Gewicht Typ
cm kg/stgm.
162 ASP 14L14
36/83 13/26 164 ASP 16L16
166 ASP 18L18
Hinweis: weitere Kombinationen auf Anfrage.
Schiedel PARAT 01/06
SCHIEDEL ABSOLUT-PARAT
Mündungsausbildung Kaminkopf
Mündungskonus
Ø 16, Ø 18, Ø 20
Schiedel PARAT 01/06
Justierschraube
Kaminkopf Absolut
Rechteckrohr
GFB-Abdeckplatte
Aluwinkel
Verwahrblech
Draufsicht ohne GFB-Abdeckplatte
Mündungskonus Ø 14
für Luftführung
auch im Gegenstrom
Kaminkopf
hinterlüftet!
Abstandhalter
193
