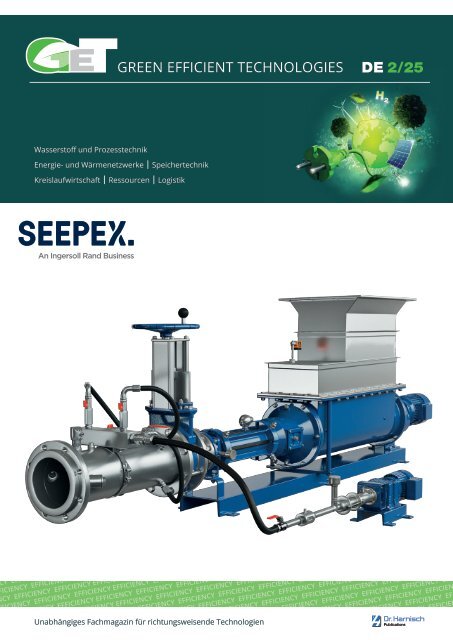

GET

GREEN EFFICIENT TECHNOLOGIES

DE 2/25

Wasserstoff und Prozesstechnik

Energie- und Wärmenetzwerke

Speichertechnik

Kreislaufwirtschaft Ressourcen Logistik

FFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFIC

CY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY


NCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY

EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFF

IENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENC

EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EF

IENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIEN

Y EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EF

CIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIEN

Y EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY E

ICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIE

CY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY

FICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICI




NCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFIC

FICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENC

Y EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFF

ENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIEN

FICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EF

Y EFFICIENCY EFFICIENCY EFFICIENCY EFFICIENCY EFFICIEN

IENCY EFFICIENCY EFFICIENCY EFFICIENCY EF

Unabhängiges Fachmagazin für richtungsweisende Technologien

Druckmessung im Prozess?

Überlassen Sie das uns!

Unsere Messtechnik für Prozess-, hydrostatischen und Differenzdruck ist bereit für alles, was die Wasserstoffwirtschaft

braucht. Weltweit steht sie für bewährte Lösungen und zukunftsweisende Innovation. VEGA-Druckmesstechnik bedeutet

mehr als optimierte Abläufe. Sie gibt Ihnen die entspannte Gewissheit, dass die beste Technik im Einsatz ist.

Alles wird möglich. Mit VEGA.

vega.com

Editorial

Elektrohenne zerbricht Wasserstoff-Ei

Die deutsche Variante der Energiewende zerschellt gerade an der internationalen Realität. Hierzulande wird zumindest

in den Sommermonaten ein EE-Produktionsrekord nach dem anderen publikumswirksam geknackt, und der (2025

bisher geschrumpfte) Windenergieertrag vom Fraunhofer ISE zumindest medial positiv verkauft. Doch kein Mitglied der

restlichen G7, geschweige denn der BRICS-Staaten folgt dem von Deutschland auf Geheiß der EU eingeschlagenen Pfad

zu Net Zero.

Ein erster deutlicher Warnschuss kam in diesem Frühjahr aus Spanien. Der Blackout vom 28.4. offenbarte eindrücklich,

dass Stromnetze mit den zahllosen ungeregelten Einspeisern von heute nicht mehr mit den Regelungsstrategien von

gestern beherrschbar sind. Frequenzstabilisierende Rotationsmassen lassen sich zwar durch netzbildende Wechselrichter

in BESS theoretisch ersetzen, doch das dürfte ebenfalls einen gewaltigen Synchronisationsaufwand erfordern. Bis

dahin müssen sich die Netzbetreiber und deren Ingenieure mit zum Teil auch völlig neuen Problemen wie „nichtlineare

Dynamiken“ und „harmonischen Interaktionen“ durch Oberschwingungen von netzfolgenden Wechsel richtern auseinandersetzen.

Zur Ursachenforschung des Blackouts ist – jedenfalls nach Meinung vieler Experten – der inzwischen

von Spaniens Umweltministerin und Vizeregierungschefin Sara Aagesen herausgegebene Bericht nur wenig hilfreich.

Das lässt sich auch an den zahllosen Kommentaren mehr oder weniger bewanderter Hobbyexperten in den sozialen

Netzwerken festmachen, die – je nach politischer Überzeugung – diametral entgegengesetzte Ursachen herauslesen.

Bedenklicherweise scheint der Netzbetreiber Red Eléctrica selbst zu den Unwissenden zu gehören.

Etwas mehr wissen niederländische Bürgermeister über das heimische Stromnetz. Leider nichts Gutes. Die inzwischen

mehr als zwei Millionen Hausdach-PV-Anlagen können den Umstieg von Gas auf Strom nicht substituieren, der Mangel

an tausenden Umspannwerken und den zur Installation nötigen Facharbeitern zeigt sich mittlerweile in zeitlichen

Leistungsbezugseinschränkungen für Firmen und langen Wartezeiten für Stromanschlüsse.

Das könnte auch Deutschland blühen, Amprion-Chef Christoph Müller dürfte den hässlichen Begriff „kontrollierte

Lastabschaltung“ in einem Interview vom 3.9.2025 mit der FAZ nicht grundlos geäußert haben. Daher setzen viele

Firmen inzwischen schon auf hauseigene PV und Speicherlösungen – ganz wie zur Frühzeit der Industrialisierung im

19. Jahrhundert.

Steigender Strombedarf

Auch wenn durch eine immer rasantere Verlagerung von energieintensiven Fabrikationsprozessen ins kostengünstigere

Ausland und Firmenpleiten der Energieverbrauch Deutschlands derzeit eher stagniert, deutet sich doch

eine rasante Steigerung des Strombedarfs an. Im Verkehrssektor hat die Akku-E-Mobilität gewonnen – wasserstoffelektrische

Antriebe konnten sich nicht durchsetzen. Das zeigt auch die sich beschleunigende Schließung von Wasserstofftankstellen

mangels Nachfrage. Zwar steigt die verkaufte Treibstoffmenge beim Wasserstofftankstellenplatzhirsch

H 2 MOBILITY Deutschland kontinuierlich an, ein auskömmliches Geschäftsmodell dürfte mit den monatlichen Mengen

in zweistelligen Tonnenbereich aber nicht zu realisieren sein.

Daran dürfte auch die bisherige, betont elektrische Ausrichtung des BWMK unter Habeck nicht ganz unschuldig sein –

Stichwort flächendeckendes Schnellladenetz entlang der Autobahnen. Immerhin hat jetzt die Nachfolgebehörde BMWE

einen Entwurf für ein Wasserstoffbeschleunigungsgesetz vorgelegt. Ziel ist es, Genehmigungsverfahren für Wasserstoffinfrastruktur

über die gesamte Lieferkette zu vereinfachen und zu beschleunigen. Ob eine mögliche Einstufung

von Wasserstoffinfrastruktur als „im überragenden öffentlichen Interesse“ allerdings reicht, um das von der staatlichen

Henne zermanschte Ei wieder erfolgreich weiter zu bebrüten, wird die Zeit zeigen.

Für die Umwelt und eine erfolgreiche Energiewende dürfte das zu knapp werden.

Ottmar Holz

Redakteur

GREEN EFFICIENT TECHNOLOGIES 2025

3

GREEN EFFICIENT TECHNOLOGIES

Inhaltsverzeichnis

Titel

Zukunftsweisender Schlammtransport

für die Abwasserbehandlung

Weltweit mehr Leistung, Effizienz und Nachhaltigkeit erreichen

Weltweit stehen Abwasserbetriebe vor einer gemeinsamen Herausforderung:

Wie lässt sich dickflüssiger, entwässerter Schlamm zuverlässig, wirtschaftlich

und nachhaltig transportieren? Traditionelle Systeme wie Kolbenpumpen oder

Schneckenförderer waren lange Standard, verursachen jedoch hohen Energieverbrauch,

aufwendige Wartung und komplexe Betriebsabläufe. Angesichts

von Nachhaltigkeitszielen und knappen Budgets suchen Wasserbetriebe zunehmend

nach intelligenteren Alternativen.

Inhalt

Editorial

Elektrohenne zerbricht Wassterstoff-Ei 3

Titelgeschichte

Zukunftsweisender Schlammtransport für die Abwasserbehandlung 6

Effizientes Handling von Energiegasen

Wärmewende aus dem Speichertank 10

Treibende Kräfte im Biogasbetrieb 13

CO 2 -Verflüssigung – Nachhaltigkeit durch moderne Gastechnologie 16

Drahtgewebe als Schlüssel zur Kostensenkung in der Wasserstoffproduktion 18

Ventile im Sondermaschinenbau 22

Der sichere Weg für Wasserstoff - mit dem MEGC-Container 24

Energierückgewinnung

Hoch hinaus mit Bergzeit 26

Energiesparend heizen

Software als Schlüssel zur Wärmepumpe 29

Grüne Fernwärme für Gießen 33

Energiesparend produzieren

Auf dem Weg zum energieautarken Industriestandort 37

Weil jede Kilowattstunde zählt 41

Schonende Entfeuchtung bei voller Energieeffizienz 44

Gummiverschleiß und grüne Innovation: 47

Auf dem Weg zur nachhaltigen Mobilität

Unternehmen – Innovationen – Produkte 53

Inserentenverzeichnis 57

Markenzeichenregister 58

Impressum

Herausgeber

Dr. Harnisch Verlags GmbH

©

2025, Dr. Harnisch Verlags GmbH

Inhaltliche Koordination

Ottmar Holz

Silke Watkins

Verlag und Leserservice

Dr. Harnisch Verlags GmbH

Eschenstraße 25

90441 Nürnberg

Tel 0911 2018-0

Fax 0911 2018-100

E-Mail get@harnisch.com

www.harnisch.com

Irrtum vorbehalten

Nachdruck und fotomechanische

Vervielfältigung, auch auszugsweise,

nur mit schriftlicher Genehmigung

des Herausgebers

Redaktion

Ottmar Holz

Silke Watkins

Anzeigen/Markenzeichenregister

Silke Watkins/Matti Schneider

Technische Leitung

Armin König

Druck

AKONTEXT s.r.o.

Prag/Tschechien

www.akontext.cz

ISSN 2752-2040

4

GREEN EFFICIENT TECHNOLOGIES 2025

Save the Date


Zukunftsweisender Schlammtransport für die

Abwasserbehandlung

Weltweit mehr Leistung, Effizienz und Nachhaltigkeit erreichen

Kläranlage Hetlingen, nordwestlich von Hamburg, aus der Vogelperspektive direkt an der Elbe.

Bild: SEEPEX

Weltweit stehen Abwasserbetriebe

vor einer gemeinsamen Herausforderung:

Wie lässt sich dickflüssiger,

entwässerter Schlamm zuverlässig,

wirtschaftlich und nachhaltig

transportieren? Traditionelle Systeme

wie Kolbenpumpen oder

Schnecken förderer waren lange

Standard, verursachen jedoch hohen

Energieverbrauch, aufwendige

Wartung und komplexe Betriebsabläufe.

Angesichts von Nachhaltigkeitszielen

und knappen Budgets

suchen Wasser betriebe zunehmend

nach intelligenteren Alternativen.

SEEPEX, globaler Marktführer für

Exzenter schneckenpumpensysteme

und digitale Lösungen, hat mit seiner

Smart Air Injection (SAI)-Technologie

eine führende Rolle in diesem Transformationsprozess

übernommen.

Durch die Kombination von Exzenterschneckenpumpe

und pneumatischer

Dichtstromförderung senkt

SAI nachweislich den Energiebedarf,

reduziert die Wartungskosten und

vereinfacht den Schlammtransport

über lange Distanzen und herausfordernder

Rohrführung. Weltweit

haben innovative Wasserbetriebe

diesen Ansatz erfolgreich eingeführt

und messbare, nachhaltige Ergebnisse

erzielt.

Abb. 1: Das SAI-System wird von einer

mobilen Zentrifuge mit entwässertem

Schlamm beschickt. Bild: SEEPEX

Die Herausforderungen

herkömmlicher Transportsysteme

Kläranlagen erzeugen große Mengen

Schlamm, der stabilisiert und entwässert

wird. Anschließend erfolgt eine

gezielte Weiterverarbeitung, etwa

durch Trocknung und thermische

Verwertung, mit dem Ziel, Energie

zurückzugewinnen und wertvolle

Inhalts stoffe nutzbar zu machen.

Herkömmliche Transportsysteme

setzen häufig auf Kolbenpumpen,

die unter hohem Druck arbeiten,

robuste Rohrleitungen erfordern und

beschleunigtem Verschleiß unterliegen.

Mechanische Förderer müssen

für den Transport oft mehrstufig

betrie ben werden, beanspruchen

wertvollen Platz und setzen Betreiber

der Nachbefeuchtung von entwässertem

Schlamm durch Regen,

Geruchs belästigung und Sicherheitsrisiken

aus.

Die Nachteile sind klar: hohe Betriebskosten,

häufige Ausfallzeiten

und Umweltbelastungen, die den

Nachhaltigkeitszielen der Wasserbetriebe

entgegenstehen. Der Bedarf

6



an energieeffizienter, wartungsarmer

und umweltfreundlicher Technologie

ist dringend.

Die SEEPEX-Lösung

Das Smart Air Injection-System von

SEEPEX liefert genau das. Der entwässerte

Schlamm wird zu Pfropfen

geformt, mit einer dünnen Polymerschicht

umhüllt und anschließend

mit Niederdruckluft – ähnlich wie

bei der guten alten Rohrpost – zum

Ziel transportiert. Dadurch werden

Reibungs verluste minimiert und die

Anforderungen an den Rohrleitungsdruck

deutlich reduziert.

Im Vergleich zu Kolbenpumpen,

die bis zu 70 bar benötigen, arbeitet

SAI typischerweise bei nur 2–3 bar.

Der Energiebedarf sinkt dadurch um

bis zu 80 %, gleichzeitig verlängert

sich die Lebensdauer von Pumpenkomponenten.

Ein weiterer entscheidender Vorteil

ist die vereinfachte Wartung. Mit

Innovationen wie dem Rotor Joint

Access können Betreiber schnelle

Eingriffe durchführen, ohne die Pumpe

zu demontieren, wodurch sich die

Wartungskosten um bis zu 88 % verringern.

Das modulare Design ermöglicht

zudem eine einfache Integration

in bestehende Infrastrukturen

– sowohl für temporäre Projekte als

auch für dauerhafte Installationen.

Funktionsweise von SAI

Das Prinzip von SAI ist einfach, aber

höchst effektiv. Zunächst wird der

Schlamm in eine Trichterpumpe gefördert,

die das Material zu Pfropfen

formt. Diese Pfropfen werden dann

mit einer dünnen Polymerschicht bei

nur ca. 0,1 % Verdünnung ummantelt.

Wichtig: SAI setzt diesen Schmierstoff

sehr sparsam ein – nur ca. 2 %

des gesamten Schlammflusses –

wodurch der Chemikalieneinsatz

vernachlässig bar ist und die Reibung

in der Rohrleitung erheblich sinkt.

Anschließend werden die Pfropfen

durch kontrollierte Druckluftstöße

vorangetrieben. Anstelle eines kontinuierlichen

Hochdruckbetriebs bewegt

sich der Schlamm in kurzen,

effizienten Segmenten, was Verschleiß

und Energieverbrauch senkt.

Abb. 2: SAI-Steuereinheit und Druckkessel.

Ein komplettes SAI-System besteht

typischerweise aus vier Hauptkomponenten:

einer Exzenterschneckenpumpe

mit Einlauftrichter zur Zuführung

und Verdichtung des Schlamms,

einer Dosierpumpe für das Gleitmittel,

einem Kompressor mit Druckkessel

zur Erzeugung des erforderlichen

Niederdruckluftstroms und

der SAI-Steuerung. Die Steuerung

ist das „Gehirn“ des Systems und

regelt Luftinjektion, Gleitmitteldosierung

und Rohrleitungsdruck. Erweiterte

Automatisierungs- und

Über wachungsfunktionen liefern

Echtzeitdaten und präzise Kontrolle

für eine stabile Leistung unter wechselnden

Bedingungen.

Im Vergleich zu Kolbenpumpen,

die bis zu 70 bar Betriebsdruck benötigen

und bei abrasivem Schlamm

schnell verschleißen, arbeitet SAI bei

nur 2–3 bar. Dadurch können leichtere

PN10-Rohrleitungen anstelle

teurer, robuster PN40–PN100-Rohre

eingesetzt werden, was Kapital- und

Betriebskosten senkt. Im Gegensatz

zu sperrigen Schnecken- oder

Bandförderern, die Platz beanspruchen,

ständige Wartung erfordern

und Schlamm der freien Luft aussetzen,

ist SAI kompakt, geschlossen und

geruchs arm.

Das Ergebnis: ein System, das

nicht nur den Druck, sondern auch

die Belastung für Anlagen, Betreiber

Bild: SEEPEX

und Budgets reduziert. Mit weniger

Verschleiß, weniger Ersatzteilen und

optimiertem Energieeinsatz macht

SAI den Transport von entwässertem

Schlamm vorhersehbarer, nachhaltiger

und deutlich kosteneffizienter.

Erfolgsgeschichten weltweit

Anlage für erneuerbare Energien, China

Bei einer Anlage für erneuerbare

Energien zur Umwandlung von

370.000 t kommunalem Abfall in jährlich

200 Mio. kWh Strom wurde der

Schlammtransport zum kritischen

Engpass. Das Layout erforderte horizontale

Förderstrecken von 370 m

und 30 m vertikal. Tradi tionelle Förderbänder

und LKW waren arbeitsintensiv

und teuer, während Hochdruckpumpen

unter hohem

Verschleiß litten.

Nach der Installation von SEEPEX

SAI verlief der Transport reibungslos

– ohne den Austausch eines einzigen

Verschleißteils. Das Ergebnis:

bis zu 80 % weniger Stromverbrauch,

deutlich weniger LKW-Einsätze und

Arbeits kosten – und das auf kleinstem

Raum.

Kläranlage mit Ressourcengewinnung

Sydney Water, Australien

Sydney Water benötigte eine temporäre

Lösung während der Modernisierung

ihrer West Camden Kläranlage.

GREEN EFFICIENT TECHNOLOGIES 2025 7


Energie verbrauch um 20–25 % gesenkt.

Die Wartung wurde durch den

leichten Zugang zu Schlüsselkomponenten

vereinfacht. Heute arbeitet

die Anlage reibungsloser und mit geringerem

CO 2 -Fußabdruck.

Abb. 3: Gleitmittelschicht- und Drucklufteinlassöffnungen.

Bild: SEEPEX

Konventionelle Schneckenförderer aspekte.“ Der Erfolg der temporären

erforderten umfangreiche Infrastruktur

und erzeugten Geruchsprobleme.

Anwendung regte Sydney Water an,

permanente Installationen zu prüfen.

Das mobile SAI-System bot eine kompakte,

geschlossene und energieeffiziente

Alternative.

Tests bestätigten, dass SAI die

Konsistenz der aufbereiteten Klärschlämme

erhielt, Gerüche minimierte

und den Transport vereinfachte.

Wie der Leitende Ingenieur

Mark Ziogas bemerkte: „Die Implementierung

von SEEPEX Smart Air

Injection in West Camden war ein

transformierender Schritt in der Behandlung

von Klärschlamm. Diese innovative

Technologie steigert die Effizienz,

senkt Kosten und verbessert

sowohl Sicherheit als auch Umwelt

Kläranlage Hetlingen, Deutschland

Die Kläranlage Hetlingen, nordwestlich

von Hamburg, versorgt über 40

Gemeinden mit Abwasserbehandlung.

Sie musste unterdimensionierte

Kolbenpumpen ersetzen, die zu viel

Energie verbrauchten und häufig gewartet

werden mussten. Die Herausforderung:

5–15 m³/h entwässerten

Schlamm über 90 m, einschließlich

30 m vertikal, zu transportieren.

SEEPEX lieferte eine schlüsselfertige

SAI-Lösung. Mit nur 2–3 bar

statt 70 bar wurden Rohrleitungsanforderungen

reduziert und der

Kläranlage Sehnde, Deutschland

In Sehnde, nahe Hannover, wurde

der Schlamm bisher mit einer

Kolben pumpe transportiert, die hohen

Energieeinsatz und aufwendige

Wartung erforderte. Ziel war es, Energieverbrauch

und Betriebskosten zu

senken und neue Umweltvorschriften

einzuhalten.

SEEPEX installierte ein SAI-System,

das Schlamm 250 m durch eine bestehende

Stahlleitung im Boden

transportiert. Sofort sank der

Energie verbrauch um mehr als 50 %,

die Wartungskosten um 88 %. Der

Betriebs druck fiel von 60–80 bar auf

nur 3 bar. Die jährlichen Betriebskosten

reduzierten sich um bis zu 82 %.

Dieser Erfolg zeigt die Skalierbarkeit

und Nachhaltigkeit von SAI als zukunftssichere

Lösung.

Klare, messbare Vorteile

Über diese Projekte hinweg zeigen

sich wiederkehrende Vorteile:

• Energieeffizienz: Bis zu 80 % weniger

Energieverbrauch im Vergleich

zu Kolbenpumpen

• Wartungskosten: Bis zu 88 % Einsparung

durch Niederdruckbetrieb

und vereinfachten Pumpenzugang

Abb. 4: Smart Air Injection-System mit Trichterpumpe, Gleitmitteleinspritzung und Steuereinheit für einen optimierten Transport von Klärschlamm.



Bild: SEEPEX

8



Abb. 5: SAI mit Druckluftanschlüssen und Schmiermitteleinspritzpunkten.

Bild: SEEPEX

• Zuverlässiger Transport auf Langstrecke:

Sicherer Transport von

entwässertem Schlamm bis zu

1 km, inklusive vertikale Förderhöhen

• Kompakt und flexibel: Modulares

Design für temporäre und permanente

Installationen mit geringem

Platzbedarf

• Umweltschutz: Geschlossene

Rohrleitungen reduzieren Gerüche

und Emissionen, fördern Sicherheit

und Nachhaltigkeit

Ein globaler Standard für die

Zukunft

Von China über Australien bis

Deutschland hat sich Smart Air

Injection als Zukunft des Schlammtransports

etabliert. Durch die Beseitigung

von Ineffizienzen herkömmlicher

Systeme und durch

messbare Vorteile in Energieeinsparung,

Kosten reduktion und Nachhaltigkeit

setzt SEEPEX neue Maßstäbe

für die Abwasserbranche.

In einer Zeit, in der Abwasserbetriebe

unter Druck stehen, steigende

Nachfrage zu bedienen, CO 2 -Emissionen

zu reduzieren und begrenzte

Ressourcen zu optimieren, bietet SAI

einen klaren Weg zur Zielerreichung.

Mit über 100 Installationen weltweit

hat sich das System als bewährte

Lösung etabliert.

Der Nachhaltigkeitstrend zeigt

deutlich: Smart Air Injection ist kein

inkrementeller Fortschritt, sondern

ein Quantensprung. Durch die Verbindung

von Ingenieurskunst mit

praxisnahen Ergebnissen ermöglicht

SEEPEX Abwasserbetrieben, einen

saubereren, effizienteren und

zukunftsfähigen Umgang mit Klärschlamm

zu realisieren.

SEEPEX GmbH

Bottrop

www.seepex.com

GREEN EFFICIENT TECHNOLOGIES 2025 9


Wärmewende aus dem Speichertank

Dr. Michael Golek

GEA hat zwölf Millionen Euro in das britische Unternehmen Caldera investiert. Das Foto zeigt die Caldera-Fabrik.

Bild: Caldera

Industrielle Wärmepumpen sind

entscheidend für die Dekarbonisierung

des industriellen Wärmebedarfs

zwischen 100 und 200 °C

in Branchen wie der Lebensmittelherstellung,

der Milch produktion,

Brauereien, Brennereien und dem

Pharmasektor. In einem ganzheitlichen

Konzept können intelligente

thermische Speicher mit

der Wärme pumpentechnologie

kombiniert werden, um Industriekunden

eine wettbewerbsfähige

und zuverlässige Möglichkeit der

rein elektrischen und damit kohlenstoffarmen

Prozesswärmeversorgung

zu bieten. Der Maschinen-

und Anlagen bauer und

Lösungsanbieter GEA hat sich deshalb

an dem britischen Unternehmen

Caldera beteiligt, das intelligente,

thermische Wärmespeicher

entwickelt hat.

Der Wärmespeicher als

digitaler Netzjongleur

Die Energiewende ist weit mehr als

nur der Bau neuer Windräder und

Solaranlagen. Sie ist eine gigantische

digitale und logistische Herausforderung,

die uns zwingt, unser Energiesystem

von Grund auf neu zu denken.

Wir suchen nach intelligenten

Abb. 1: Caldera hat elektrische Speicherkessel

entwickelt, die Strom in Form von Wärme

speichern können, der bei Bedarf wieder

entnommen werden kann. Bild: Caldera

Lösungen, die die Schwankungen

der erneuerbaren Energien zähmen

und das Netz stabil halten können.

Und manchmal kommt die zündende

Idee aus einer Richtung, die nicht sofort

auf dem Radar zu finden ist: aus

der guten alten Wärme. Wir kennen

das Szenario: An einem stürmischen

Tag drehen sich die Windräder auf

Hochtouren, die Sonne scheint auf

die Photo voltaikanlagen und plötzlich

ist zu viel Strom im Netz. Die Preise

sinken, manchmal sogar in den negativen

Bereich. Im schlimmsten Fall

müssen die Windkraftanlagen gedrosselt

werden, um eine Überlastung

des Netzes zu vermeiden.

Lastverschiebung, Peak Shaving

und Netzvorteile

An dieser Stelle kommen die intelligenten

thermischen Energiespeichersysteme

von Caldera ins Spiel.

Mit den „Storage Boilers“ hat Caldera

eine Technologie entwickelt, die

Strom – idealerweise aus erneuerbaren

Quellen wie Sonne und Wind

– hocheffizient in industriell nutzbare

10 GREEN EFFICIENT TECHNOLOGIES 2025

Hochleistungs-Kunststoffe

für klimaneutrale

H 2 -Technologien.

Abb. 2: Die Wärme im Innern des Boilers entsteht: Die Wärmezelle ist die innovative Komponente in jedem

Caldera-Speicherboiler, die es ermöglicht, intermittierende erneuerbare Energie in bedarfsgerechte Wärme

umzuwandeln. Die Blöcke aus Calderas patentiertem Wärmespeichermaterial werden vor Ort schnell

zusammengebaut und in einer vakuumisolierten Kammer eingeschlossen.

Bild: Caldera

Prozesswärme umwandelt. Der Clou:

Ein spezieller Speicherkern aus Vulkangestein

und recyceltem Aluminium wird

mit Strom auf bis zu 500 °C erhitzt. Eine

eigens ent wickelte Vakuum isolierung

sorgt dafür, dass diese Wärme über Tage

oder sogar Wochen konserviert werden

kann, um je nach Bedarf Dampf, Heißwasser

oder Heißluft für indus trielle Prozesse

zu liefern. Damit werden große

Ener giepakete – aus dem Stromnetz –

in ein Wärmenetz verlagert. Dies entlastet

das Stromnetz in Zeiten hoher Einspeisung

von erneuerbaren Energien

und vermeidet Überlastungen oder Abregelungen

von erneuerbaren Anlagen.

Gleichzeitig wird der Strom dann genutzt,

wenn er im Überfluss vorhanden ist, was

die Effizienz des Gesamtsystems erhöht.

Es trägt zur Glättung der Lastkurve bei

und verringert die Notwendigkeit, teure

Spitzenlastkraftwerke einzuschalten.

Die Kombination von Lavagestein

und Aluminiumschrott ist das Ergebnis

einer Optimierungsaufgabe zwischen sowohl

technischen als auch wirtschaftlichen

Einflussgrößen.

Zur technischen Seite:

Bei thermischen Speichern ist man an

zwei physikalischen Eigenschaften besonders

interessiert. Da ist zunächst die

Wärmespeicherkapazität, das heißt jene

Energiemenge, die pro Volumen oder

Masse gespeichert werden kann. Diese

ist bei beiden Stoffen sehr gut. Zweitens

ist die Wärme leitfähigkeit wichtig.

Sie gewähr leistet eine rasche Aufnahme

aber auch Abgabe von Wärme und damit

einen optimalen energetischen Durchsatz

des Speichers. Hier sticht Aluminium

hervor und durch den Gießvorgang entsteht

eine enge Anbindung an das Lavagestein

und damit ein sehr guter Wärmeübergang.

Zur wirtschaftlichen Seite:

Obwohl es Materialien gibt, die bezüglich

der Speicherkapazität und Leit fähigkeit

bessere Eigenschaften zeigen, sind die

Einkaufskosten für Lavagestein und Aluminiumschrott

überzeugend. Lava gestein

könnte man quasi in jedem Baumarkt

kaufen. Der Preis für Aluminium schrott

profitiert indirekt von der zunehmenden

Population von Elektro autos. Das

Angebot von Aluminiumschrott von Motorblocks

aus Verbrennern steigt, womit

der Preis langfristig weiter sinken wird.

Weiterhin gibt es zu beiden Materialien

keine Eng pässe an den inter nationalen

Märkten, und sie sind nicht toxisch. Die

Dämmung erfolgt durch eine doppelwandige

Vakuum glocke und der Gesamtwirkungsgrad

beträgt circa 95 Prozent.

Bereitstellung von Flexibilität

und Regelenergie

Die schnelle Anpassungsfähigkeit macht

das Speichersystem zu einem wertvollen

Akteur auf dem Regel energiemarkt.

Wasserstoff braucht starke Partner – deshalb

entwickeln wir die Lösungen. Individuelle

Produkte aus Hochleistungskunststoffen

für die gesamte H₂-Wertschöpfungskette:

H 2 -Produktion, Kompression, Speicherung &

Transport bis zur Anwendung. Z. B. für die

Large Scale Elektrolyse maßgeschneiderte

Dichtungen bis 3000 mm Durchmesser –

Leistungsstark. Langlebig. Effizient. Setzen Sie

auf unsere Expertise!

HYDROGEN Technology Expo

Hamburg, 21.-23.10.2025

Halle B7, Stand C57

www.ek-kt.de/elektrolyse

hydrogen.ekt@elringklinger.com

Fon +49 7142 583-0



Abb. 3: Dekarbonisierung der industriellen Prozesswärme: GEA-Wärmepumpen und Caldera-

Speicherkessel ergänzen sich gegenseitig.

Grafik: Caldera

Durch die Umwandlung von elektrischer

Energie in thermische Energie

und deren lokale oder verbrauchsnahe

Speicherung entkoppelt das

Caldera-Speichersys tem die Stromnachfrage

von der Wärmenachfrage

zu bestimmten Zeiten. Dadurch wird

der Bedarf an Transportkapazitäten

im Stromnetz für die Wärmeerzeugung

reduziert und freie Kapazitäten

für die weitere Einspeisung aus erneuerbaren

Energien geschaffen.

Darüber hinaus ist der Speicher

über ein intelligentes Energiemanagementsystem

mit den Spotmärkten

verbunden. Wenn die

Preise an den Strommärkten aufgrund

hoher Wind- oder Solarproduktion

sinken, manchmal sogar ins

Negative, füllt sich der Speicher –

manchmal für Bruchteile eines Cents

pro Kilowattstunde, manchmal mit

Erlösen für den Einkauf (Day-Ahead-

und Intraday-Handel).

Der eigentliche „Game Changer“

ist jedoch die Teilnahme am Regelenergiemarkt.

Die Fähigkeit eines

großen thermischen Speichers, in

Sekun denschnelle flexibel Strom aufzunehmen,

ist von unschätzbarem

Wert für die Stabilisierung des Stromnetzes.

Die Übertragungsnetzbetreiber

zahlen dafür. Ein Unternehmen,

das seinen Speicher auf dem Markt

für automatische Frequenzwiederherstellungsreserve

(AFR) anbietet,

generiert zusätzliche Einnahmen, die

die effektiven Strombeschaffungskosten

für die Wärmeerzeugung massiv

senken können – in manchen Fällen

sogar in den negativen Bereich.

Die Folge: Der effektive Strompreis

für die erzeugte Prozesswärme – ein

Mix aus günstigem Eigenstrom, Spotmarktschnäppchen

und Erlösen aus

der Netzstabilisierung – kann für Industrie-

und Gewerbebetriebe günstiger

sein als der Gaspreis. Dies war

bereits in den Jahren 2023 und 2024

der Fall, als die Energiemärkte turbulent

waren. Die Volatilität des Strommarktes,

die viele als Risiko sehen,

wird hier zur Einnahmequelle.

Autor:

Dr. Michael Golek

GEA Group Aktiengesellschaft

Ulmenstraße 99

40476 Düsseldorf

Tel.: +49 (0)211-9136-0

michael.golek@gea.com

www.gea.com

Weitere Informationen zu Caldera:

www.caldera.co.uk/

Im Gespräch

Kai Becker

CEO der GEA-Division

Wärme- und Kältetechnologie

„Wir bei GEA haben uns verpflichtet,

bei der Netto-Null- Umstellung

der Prozessindustrie eine führende

Rolle zu spielen. Unsere industriellen

Wärmepumpen sind bereits

eine wichtige Alternative zu fossilen

Heizkesseln und ermöglichen die

Dekarbonisierung von Prozesswärme

bis zu 95 °C. Mit der Investition

in Caldera fügen wir eine leistungsstarke

ergänzende Lösung hinzu,

die zweierlei bedeutet:

Erstens können wir gemeinsam

Prozesswärme bis zu 185 °C dekarbonisieren.

Zweitens schließen die Wärmepumpen

von GEA und die Speichersysteme

von Caldera die

Lücke zwischen der variablen

Stromerzeugung aus erneuerbaren

Ener gien und dem schwankenden

industriellen Wärmebedarf.

Mit der globalen Präsenz

und dem Know-how von GEA

im Bereich der Prozess- und

Industrie wärme können wir die

Einführung dieser kombinierten

Lösungen für die Industrie weltweit

beschleunigen.“

James Macnaghten

CEO von Caldera

„Die Zusammenarbeit mit GEA ist

eine bahnbrechende Chance für unser

Unternehmen und eine starke Bestätigung

für unsere Technologie. Ich

bin überzeugt, dass die Partnerschaft

mit GEA und insbesondere die Nutzung

der umfassenden Erfahrung von

GEA dazu beitragen werden, unsere

Speicher kessel in noch mehr Unternehmen

wie Brauereien, Brennereien,

der Milchindustrie sowie der Lebensmittel-

und Pharma industrie einzusetzen,

mit dem Ziel, die CO 2 -Emissionen

zum Nutzen aller zu reduzieren.“



Treibende Kräfte im Biogasbetrieb

Gebläsetechnik für Gastransport und CO 2

-Verflüssigung

Ausbaustufe der Biomethananlage von nordfuel GmbH in Friesoythe, Stand März 2025. Fast die erste Hälfte des Bauvorhabens ist abgeschlossen.



Bild: Continental Industrie

Friesoythe ist Heimat einer der

modernsten

Biomethananlagen

Europas. Die nordfuel GmbH betreibt

hier eine hochmoderne Biogasanlage,

die aus einer Million

Tonnen Wirtschaftsdünger pro Jahr

wertvolles Biomethan gewinnt. Eine

der größten Herausforderungen ist

die verlustfreie Aufbereitung – ein

Bereich, in dem Hochleistungsgebläse

wie die von Continental Industrie

aus Dormagen eine Schlüsselrolle

spielen.

Hol- und Bring-Service inklusive

Die Anlieferung des Wirtschaftsdüngers

ist ein exakt getakteter Prozess:

LKW der nordfuel GmbH liefern

anteilsmäßig ca. 80 % feste Masse aus

Huftier- und Geflügelmist sowie etwa

20 % flüssigen Wirtschaftsdünger der

Viehzüchter aus der Umgebung an.

Der Mist wird von sämtlichen Höfen,

die mit dem Unternehmen unter

Vertrag stehen, abgeholt. Nach der

Separierung wird der flüssige Anteil

Abb. 1: Anlieferung des Wirtschaftsdüngers aus der Umgebung an die Substrathalle. Die

betriebseigenen LKW holen das Material bei allen landwirtschaftlichen Betrieben ab und

sorgen auf diese Weise für ein stets sauberes Betriebsgelände. Bild: Continental Industrie

zurückgeführt, um die Pumpfähigkeit

sicherzustellen – ein ressourcenschonendes

Verfahren. Die voll digitalisierte

Eingangskontrolle mittels

QR-Codes sorgt für effiziente Abläufe

und eine lückenlose Dokumentation.

Die LKW-Fahrer wissen stets, welches

Tor der riesigen Substrathalle angesteuert

werden muss, um dort abzuladen.

Diese ist in Abschnitte unterteilt,

um jede Substratart nach dem

First-in-First-out-Verfahren von anderen

zu separieren und für die Aufbereitung

zwischenzulagern. Innenliegende

vollautomatische Kräne

bringen das Material bedarfsgerecht

in die entsprechenden Bunker,

um anschließend von dort aus über

Förder schnecken in die einzelnen

Fermenter transportiert zu werden.

„Unterschiedliche Mistarten bieten

eben unterschiedliche Gaserträge –

ein entscheidender Faktor, der in der

kontinuierlichen Nachfütterung von

vornherein berücksichtigt wird“, betont

Andrea Schneider, Assistentin

der Geschäftsleitung. „Die gesamte

Anlage ist darauf ausgelegt, dass

nichts verschwendet wird. Jedes Detail

wurde so geplant, dass wir hocheffizient

produzieren können.“


13


Abb. 2: Tobias Boeckh, Geschäftsführer Continental Industrie GmbH, Projektleiter Niklas

Hense von revis bioenergy und Jens Steller, Interimsbetriebsleiter der Biogasanlage (v. links)

neben den beiden redundant ausgeführten großen Industriegebläsen von Continental

Industrie in der Biogasaufbereitungsanlage. Sie sorgen für die nötige Stabilität im nachgeschalteten

Reinigungs- und Trennverfahren.


Im Bereich der Biogasaufbereitung

unterstützen zwei weitere kompakte

Continental Gebläse vom Typ

051A.04 die Rezirkulation. Sie sorgen

dafür, dass unvollständig gereinigtes

Gas erneut in den Prozess geführt

wird – eine essenzielle Maßnahme

zur Vermeidung von Methanschlupf

und zur Prozessoptimierung.

Ein Highlight der großen Anlage

ist die CO 2 -Aufbereitung. Statt

Kohlen dioxid ungenutzt entweichen

zu lassen, wird es direkt vor Ort verflüssigt

oder gleich zu Trockeneis verarbeitet.

Hierfür ist ein sechsstufiges

Continental Industrie Gebläse des

Typs 77A1 als Vorverdichter im Einsatz.

Es erhöht den Druck des CO 2

von atmosphärischem Niveau auf

1 bar(g) und optimiert so die Effizienz

der nachgeschalteten Kompressoren.

Kein Duft hängt in der Luft

Ein weiteres Kernelement ist die Abluftreinigungsanlage.

In einem ersten

Schritt behandelt man die belastete

Luft mit Schwefelsäure, um Ammoniak

herauszufiltern. Anschließend

strömt sie durch einen Biofilter, um

die verbleibenden Gerüche auf ein

Minimum zu reduzieren. Als Ergebnis

entsteht Ammoniumsulfatlösung

(ASL), die später als Dünger zum Einsatz

kommt. Die befeuchteten Hackschnitzel

in den Biofiltern brechen

Geruchskomponenten auf und optimieren

die Reinigungsleistung, damit

durch den Ablassschornstein die

gereinigte, geruchsfreie Luft entweichen

kann. Dadurch bleibt das ganze

Gelände von unangenehmen Gerüchen

verschont.

adsorption wird das Biogas auf

99,6 % Methan angereichert.

Die Entscheidung für die großen

Gebläse wurde bewusst getroffen:

„Energieeffizienz ist unser oberstes

Ziel. Kleinere Gebläse hätten deutlich

stärkere Motoren benötigt, was zu

einem bedeutend höheren Energieeinsatz

geführt hätte. So erzielen wir

mit geringerer Leistung einfach bessere

Ergebnisse“, erklärt Jens Steller,

Interimsbetriebsleiter der Anlage.

„Wir haben uns von vornherein für

zwei Gebläse entschieden, falls eines

doch mal ausfällt. So etwas können

wir uns absolut nicht leisten. Die Gebläse

müssen immer laufen, sonst

droht uns beim Ausfall ein zu hoher

Gasverlust über die „Fackel“.“

7/24: Die Biologie arbeitet

unermüdlich

„Derzeit umfasst die Anlage 12 Fermenter,

4 Nachgärer und 4 Gärlager

– insgesamt 20 Behälter. In der finalen

Ausbaustufe werden es am Ende

40 sein, organisiert in zehn Reihen

à drei Fermenter mit jeweils einem

Nach gärer – im Prinzip zehn Biogasanlagen

in einer“, so Projektleiter

Niklas Hense. Bereits jetzt produziert

nordfuel 3.500 bis 3.700 Nm³ Biomethan

pro Stunde. Nach dem Endausbau

wird sich die Kapazität auf bis zu

7.500 Nm³ verdoppeln.

„Zwei 20.000 m³-Gasblasen stehen

hier als Pufferspeicher zur Verfügung,

um eine konstante Einspeisung

Bewegung in der Gasaufbereitung

In der Biogasaufbereitungs anlage

(kurz: BGAA) laufen die Rohgasströme

aus den Fermentern zusammen.

Dort, wo auch die zwei großen

Continental Industriegebläse des

Typs 451 zum Einsatz kommen, um

die Aufbereitung zu Biomethan erst

zu ermöglichen. Mit jeweils fünf

Stufen und leistungsstarken 110 kW-

Motoren sind sie von vornherein auf

Energieeffizienz getrimmt. Die Anlage

verarbeitet bis zu 7.500 Nm³ Rohgas

pro Stunde – Über die Druckwechsel-

Abb. 3: 6-stufiges Gebläse von Continental Industrie GmbH, speziell für die CO 2 -Aufbereitung

am Standort Friesoythe.




Abb. 4: Das redundant ausgeführte Rezirkulationsgebläse von Continental Industrie GmbH zieht das methanreiche Restgas ab und leitet es zurück

in den Eingang der PSA-Anlage. Es verhindert den Methanverlust und ist damit ein effizienter Bestandteil des Systems. Bild: Continental Industrie

ins Netz zu garantieren. Eine Notgasfackel

kommt nur im Extremfall zum

Einsatz“, so Hense. „Die Produktion

ist schließlich nicht zu stoppen, denn

die biologischen Prozesse kennen

keine Pause.“

Selbst die Gärrestaufbereitung

setzt Maßstäbe: Nach der Biomethangewinnung

bleibt ein verwertbares

Endprodukt übrig, das weiter genutzt

wird. Ob getrocknet, zu Pellets verarbeitet

oder als Dünger ausgebracht

– nordfuel nutzt den gesamten Stoffstrom

optimal für alle Einsatzgebiete,

was für europäische Verhältnisse

bereits einzigartig ist. Sämtliche

Prozesse entsprechen dabei den EG-

Wasserrahmen- und Nitratrichtlinien.

Vorbildcharakter für

weitere Projekte

Die 13,5 Hektar große Anlage steht

für ein durchdachtes, effizientes und

nachhaltiges Konzept. „Wir denken

Kreislaufwirtschaft konsequent zu

Ende“, so Andrea Schneider. „ Jeder

Bestandteil hat seinen Platz, jede

Ressource wird genutzt.“

Niklas Hense sieht in der Technologie

einen Meilenstein: „Die Kombination

aus intelligenter Logistik,

effizienter Biogasaufbereitung und

ressourcenschonender Gärrestnutzung

setzt neue Standards für die

Branche.“

Die von Continental Industrie eingesetzten

Gebläse wurden bereits

2024 in Betrieb genommen. Sie spielen

eine zentrale Rolle in der hochmodernen

Biogasaufbereitung von

nordfuel.

Abb. 5: Blick über die Dächer der Fermenter bei nordfuel (v. links: Niklas Hense und

Tobias Boeckh).


Continental Industrie GmbH

Gebläse- & Exhaustorentechnik

Clemens-August-Platz 7

41542 Dormagen

Tel +49 02133-2598-30

www.continental-industrie.de


15


CO 2 -Verflüssigung –

Nachhaltigkeit durch moderne Gastechnologie

Envithananlage in Priborn mit BAUER CNK 420 Schraubenverdichter



alle Bilder: BAUER KOMPRESSOREN

In Zeiten zunehmender Umweltbelastung

und fortschreitendem Klimawandel

gewinnt der verantwortungsvolle

Umgang mit Kohlendioxid (CO 2 )

eine immer größere Bedeutung. CO 2

entsteht als Nebenprodukt in vielen

industriellen Prozessen und wird

häufig ungenutzt in die Atmo sphäre

abgegeben – mit negativen Folgen

für das Klima. Die Verflüssigung von

CO 2 stellt eine effektive und nachhaltige

Lösung dar: Anstatt das Gas

unkontrolliert freizusetzen, wird es

in aufbereiteter Form aufgefangen,

verdichtet und verflüssigt. In flüssiger

Form kann es gelagert, transportiert

und in verschiedenen Industrien

– etwa in der Getränkeindustrie

– sinnvoll weiterverwendet werden.

Diese Form des CO 2 -Recyclings reduziert

die Emissionen erheblich und

leistet einen wichtigen Beitrag zur Erreichung

globaler Klimaziele. Da hier

das CO 2 als Nebenprodukt im Rahmen

der Bio gasgewinnung anfällt,

kann auf diese Weise bei der Biogaserzeugung

ein doppelter Nachhaltigkeitseffekt

realisiert werden.

Der Prozess der CO 2 -Verflüssigung

beginnt mit der Sammlung und Vorreinigung

des Rohgases, das zumeist

einen gewissen Anteil an Verunreinigungen

wie Feuchtigkeit, Schwefelverbindungen

oder anderen Spurengasen

enthält. In einem ersten Verfahrensschritt

wird das Gas getrocknet und

gereinigt, um die Betriebssicherheit

Abb. 1: Envithananlage in Priborn in Containerbauweise mit BAUER CNK 420 Schraubenverdichter

der nachfolgenden Anlagentechnik

zu gewährleisten. Anschließend erfolgt

die mechanische Verdichtung

mithilfe leistungs starker Schraubenverdichter

– wie sie beispielsweise

von BAUER KOMPRESSOREN angeboten

werden. Dabei wird das CO 2 unter

hohem Druck (typischerweise zwischen

10 und 20 bar) verdichtet. Diese

Druck erhöhung ist notwendig, um

den Übergang des Gases in den flüssigen

Zustand zu ermöglichen. Nach

der Verdichtung wird das Gas schrittweise

auf Temperaturen unter seinen

Siedepunkt abgekühlt. In speziell ausgelegten

Kondensationssys temen wird

das CO 2 dabei kontrolliert verflüssigt.

Das so gewonnene flüssige CO 2 kann

in kryogenen Lagertanks gespeichert

und für industrielle Anwendungen bereitgestellt

werden. Dieser Technologieprozess

ist nicht nur hocheffizient,

sondern auch ein wichtiger Schritt in

Richtung Kreislaufwirtschaft und nachhaltigem

Ressourcenmanagement.

Bauer Schraubenlösungen –

Klimaschutz mit System

Als Premiumhersteller und Pionier

im Bereich Mittel- und Hochdruckverdichtung

von Gasen aller Art mit fast

80 Jahren weltweiter Erfahrung bietet

BAUER KOMPRESSOREN dafür die notwendige

state-of-the-art-Technologie

in Form maßgeschneiderter schlüsselfertige

Systeme aus einer Hand.

Denn BAUER legt als nachhaltigkeitsorientiertes

gemäß ISO 14001-zertifiziertes

Unternehmen höchsten Wert

darauf, die Erreichung von Klimaschutz-

und Energiewendezielen aktiv

voranzutreiben.

BAUER Verdichtersysteme bestehen

in der Regel aus einer, für den

Anwendungsfall maßgeschneiderten

Anlage. Der modulare Anlagenaufbau

ermöglicht eine schnelle und unkomplizierte

Installation sowie eine Integration

in bestehende Infrastrukturen.

Maßgeschneidert für den jeweiligen

Bedarf sind Anlagenvarianten mit niedrigen,

mittleren und hohen Tagesleistungen

verfügbar. Zur Biogas-Aufbe



Abb. 2: CNK 420 Anlage in geschlossener Bauweise für den Außeneinsatz mit Kühler

reitung mit dem Membranverfahren

werden Schraubenverdichter benötigt,

um den geforderten Druck für die

wendungen) als auch geschlossener,

wetter fester Variante (für Outdoor-Anwendungen)

erhältlich.

Gastrennung zu erzeugen.

Das Membranverfahren ist eine

effiziente Methode zur Biogasaufbereitung,

CO 2 Gasverflüssigung:

Effizienz und Leistung im Fokus

bei der Kohlendioxid (CO 2 ) vom

Methan (CH 4 ) abgetrennt wird, um das

Biogas auf Erdgasqualität zu veredeln.

Der Prozess nutzt halbdurchlässige

Membranen, die aufgrund ihrer spezifischen

Eigenschaften unterschiedliche

Gase unterschiedlich schnell durchlassen.

CO 2 diffundiert dabei schneller

durch die Membran und kann dadurch

abgeschieden werden.

Hier bietet BAUER Kompressoren

ein großes Portfolio an luft- und

Die Gewinnung von CO 2 im Rahmen

der Gasaufbereitungstechnologie hat

sich als wegweisende Lösung in der

modernen Gasindustrie etabliert, und

die für diesen Einsatzzweck maßgeschneiderten

BAUER-Anlagen sind ein

herausragendes Beispiel für innovative

Technologie und Effizienz. Das gilt vor

allem für die Anlage des Typs CNK420,

die nicht nur durch ihre technischen

Spezifikationen, sondern auch durch

wassergekühlten Schraubenverdichter

Komplettsystemen, welches die Liefermengenbereiche

von 10 m³/h bis

4.000 m³/h komplett abdeckt. Die Verdichter

erreichen mit Antriebsleistungen

von 10 bis 680 kW Enddrücke

von 7 bis 20 bar(Ü). Mit hoher Flexibilität

in der Ausführung und zahlreichen

Optionen erfüllen sie die individuellen

Anforderungen moderner

Anlagen. Die Komplettsysteme sind

mit unterschiedlichen Konfigurationsmöglichkeiten

erhältlich, wie zum Beispiel

Wärme rückgewinnung (Heat

Recovery), mit der die Wärme, die im

Verdichtungsprozess entsteht, effizient

genutzt werden kann. Dies trägt zur

Reduzierung der Betriebskosten bei

und verbessert die Energiebilanz der

gesamten Anlage. Je nach Bedarf sind

die Komplettsysteme mit oder ohne

Schaltschrank verfügbar. Dies ermöglicht

eine flexible Integration in bestehende

Steuerungssysteme oder den

Aufbau einer autarken Steuerungslösung.

Die Ausführung der Anlage

ist sowohl in offener (für Indoor-An

Abb. 3: CNK 420 Anlage in offener Bauweise

ihre Flexibilität und Leistungsfähigkeit

beeindruckt.

Die CNK420-Anlage operiert unter

optimalen Bedingungen mit einem

Ansaug druck von 84 mbar(g) und

einem Enddruck von 10 bar(g). Diese

Parameter sind entscheidend für die

effektive Gasaufbereitung und gewährleisten

eine zuverlässige Qualität

des Biomethans. Die Anlage liefert

eine beeindruckende Leistung

von 1.580 m³/h, was sie zu einer der

leistungs stärksten Anlagen ihrer Art

macht. Zudem ermöglicht die Konstruktion

eine maximale Lieferleistung

von bis zu 1.800 m³/h, was die Anpassungsfähigkeit

an wechselnde Anforderungen

des Marktes ermöglicht. Insgesamt

stellt die CO 2 -Gewinnung im

Rahmen der Gasaufbereitungstechnologie

einen bedeutenden Schritt in

Richtung einer nachhaltigen und leistungsfähigen

Energie versorgung dar,

die ökonomische mit ökologischen

Aspekten perfekt vereint.

BAUER KOMPRESSOREN GmbH

München

www.bauer-kompressoren.de


17


Drahtgewebe als Schlüssel zur

Kostensenkung in der Wasserstoffproduktion

Innovative Porous Transport Layer (PTL) für skalierbare Elektrolyse-Stacks

Lars Wegner und Bentja Witte

Wasserstoff: Energieträger mit

Herausforderungen

Wasserstoff gilt als Schlüsseltechnologie

der Energiewende. Als speicherbarer

Energieträger aus erneuerbaren

Quellen unterstützt er die

Dekarbonisierung energieintensiver

Industrien und den Aufbau sektorübergreifender

Energiesysteme.

Doch sein wirtschaftlicher Durchbruch

hängt maßgeblich von einem

Faktor ab: den Kosten. Derzeit ist die

Produktion von Wasserstoff über die

Elektrolyse noch deutlich zu teuer,

um mit fossilen Alternativen zu konkurrieren.

In Deutschland beispielsweise

liegen die Erzeugungskosten

für ein Kilogramm grünen Wasserstoffs

mit über 7,50 € (Stand: Juni

2025, Q1) deutlich über dem Zielwert

von einem US-Dollar, den etwa das

Department of Energy (DOE) in den

USA als Benchmark für eine wettbewerbsfähige

Wasserstoffwirtschaft

gesetzt haben (Q2; Q3).

Ein ambitioniertes Ziel, das

nur durch technologische Innovationen

und industrielle Skalierung

erreichbar ist. Ein Beispiel: In der

PEM-Elektro lyse (Proton Exchange

Membrane) liegt der größte Hebel

zur Kosten reduktion im Stack – dem

Herzstück des Elektrolyseurs. Hier

entstehen die höchsten Investitionskosten

( CAPEX). Um diese zu senken,

braucht es:

HyVentus, der Referenzstack für Elektrolyseure Bild: Referenzfabrik.H 2

Herausforderungen im Stack –

die Rolle der Porous Transport

Layer (PTL)

kus. Der Stack setzt sich aus unterschiedlichen

Komponenten mit verschiedenen

Funktionen zusammen

– darunter auch die Porous Transport

Um die Wirtschaftlichkeit der Elektrolyse

Layer (PTL), die als Teil der Mem

zu steigern, rückt der Stack bran-Elektrodeneinheit (MEA) entscheidend

als zentrale Baugruppe in den Fo

zur Effizienz beiträgt. Sie

• Kosteneffiziente Materialien und

Fertigungstechnologien

• Skalierbare Designs für die

Großserienfertigung („Design to

Assembly“)

• Leistungsfähige Komponenten, die

Effizienz und Lebensdauer steigern

Abb. 1: Diagramm zur Kostenreduktion im PEM-Elektrolyseur

Bild: in Anlehnung an Referenzfabrik.H 2



befindet sich zwischen der Bipolarplatte

und der katalysatorbeschichteten

Membran (CCM) und erfüllt zwei

essenzielle Aufgaben:

• Zuführung von Reinstwasser zur

CCM (Catalyst Coated Membrane)

• Abtransport der entstehenden

Gasblasen

Damit diese Prozesse zuverlässig

funktionieren, muss die PTL eine

hohe elektrische Leitfähigkeit, Porosität

und Korrosionsbeständigkeit

aufweisen – um auch unter extremen

Betriebsbedingungen die CCM

zu schützen. Die Materialwahl und

Struktur der PTL beeinflussen somit

maßgeblich die Effizienz, Lebensdauer

und Kosten eines Elektrolyseurs.

Bisher kommen häufig Titanfaservliese

oder pulverversinterte

Materialien als PTL zum Einsatz.

Diese bieten zwar eine hohe Porosität,

weisen aber auch Nachteile

auf:

Abb. 2: Die MINIMESH ® RPD HIFLO-S Filtertresse als beispielhaftes 3D-Drahtgewebe



Bild: Haver & Boecker

• Inhomogene Porenverteilung: Die

Porosität variiert über die Fläche

• Chaotische Struktur: Gasblasen

oder Tropfen können sich einkapseln

und die Effizienz mindern

Die Lösung –

3D-Drahtgewebe als PTL

Ein technologischer Durchbruch mit

hohem industriellem Potential ist

der Einsatz von dreidimensionalem

Drahtgewebe aus Titan. Die Gewebestruktur

orientiert sich an der so

genannten RPD-HIFLO-Serie – einer

speziell entwickelten Hochleistungs-Filtertresse,

die durch ihre exakt

definierbare Porengeometrie und

hohe Durchflussleitung für Flüssigkeiten

und Gase überzeugt. Anders

als klassische Quadratmaschen oder

Tressen bietet das Gewebe eine drei

WIR PERFEKTIONIEREN IHRE

WASSERSTOFF-ANWENDUNGEN

Aus einer Hand; vom Sensor bis zur Cloud

Von Elektrolyseuren und Brennstoffzellen bis hin zu Wasserstofftankstellen

und H2-Speichern: JUMO-Technologien sorgen

für maximale Prozesseffizienz und schaffen Freiraum und

Sicherheit fürs Kerngeschäft. Optional sind auch umfassende

Engineering- und Serviceleistungen erhältlich. Jetzt mehr

erfahren!

21.–23.10.2025, Hamburg.

Halle B4, Stand 4A5

BE PART

OF IT

jmo.to/hydrogen


Abb. 3: Aufbau des PEM-Stacks HyVentus

dimensionale Architektur – die es

nicht nur technologisch überlegen,

sondern auch wirtschaftlich attraktiver

macht:

• Definierte Porengeometrie:

Verhindert die Einkapselung von

Gasblasen und ermöglicht deren

schnellen Abtransport.

• Vergleichsweite glatte Oberfläche:

Sorgt für eine zuverlässige Kontaktierung

der Membran, ohne diese

mechanisch zu beschädigen.

• Hohe Porosität im Inneren: Unterstützt

die effiziente Gasdiffusion

und Wasserverteilung.

• Rolle-zu-Rolle-Verfahren:

Ermöglicht eine automatisierte

Verarbeitung im Stack-Assembly.

• Kalibrierbare Enddicke: Gewährleistet

flexibles Einsetzen in unterschiedliche

Stack-Designs.

• Kostenvorteil: Bis zu 70 % günstiger

als herkömmliche Substitute,

da thermische Sinterprozesse entfallen.

• Höhere Effizienz: Verbesserte elektrochemische

Performance gegenüber

Vlies- oder pulverversinterten

PTLs.

Quellen

Q1: www.oeko.de/fileadmin/

oekodoc/Matthes_Brauer-

Wasserstoff-Erzeugungskosten.pdf

Q2: www.utilitydive.com/news/

doe-clean-hydrogen-fuel-cellprogram-plan/715606/

Das eingesetzte Material ist Titan

Grade 1 (Werkstoff-Nr. 3.7025) – ein

korrosionsbeständiger,

hochreiner

Werkstoff mit hervorragender elektrochemischer

Stabilität. Die typische

Dicke der PTL liegt zwischen 300 und

700 µm, variabel je nach Drahtstärke

und gewünschter Porosität.

Der Einsatz von Drahtgewebe als

PTL trägt damit auf mehreren Ebenen

zur Kostensenkung in der Wasserstoffproduktion

bei. Dank industrieller

Webprozesse lässt es sich in großen

Mengen effizient herstellen, was

die Skalierbarkeit deutlich erhöht.

Praxiseinblick: HyVentus –

Skalierbare Stack-Entwicklung in

der Praxis

Bild: Fraunhofer IWU

Ein konkretes Entwicklungsprojekt,

das exemplarisch zeigt, wie sich

techno logische Innovationen in skalierbare

industrielle Anwendungen

überführen lassen, ist die Entwicklung

des Elektrolyse-Stacks HyVentus

– initiiert von der Referenzfabrik. H 2

am Fraunhofer IWU. Ziel ist die Entwicklung

eines kostengünstigen

und skalierbaren Elektrolyse-Stacks,

Q3: power-to-x.de/us-energieministerin-

will-mit-hydrogen-shot-die-kosten-

fuer-sauberen-wasserstoff-auf-

1-dollar-pro-kilogramm-senken/

dessen Design konsequent auf die

spätere Großserienfertigung ausgelegt

ist.

Dazu wurde ein branchenübergreifendes

Konsortium ins

Leben gerufen, das mittlerweile

über 30 Partner aus Industrie und

Forschung vereint – darunter das

Fraunhofer IWU, Linamar, Aumann,

das Fraunhofer ENAS, HORIBA und

HAVER & BOECKER. Gemeinsam analysieren

sie sämtliche Komponenten

des Stacks und entwickeln neue

Lösungen, die sich für eine industrielle

Serienfertigung eignen – von

der Bipolarplatte über die CCM und

GDL (Gas Diffusion Layer) bis hin zur

Stromverteilerplatte und PTL.

Bei der PTL zeigt sich das

Potential innovativer Materialien wie

Drahtgewebe: Durch die Rolle-zu-

Rolle-Ferti gung lässt sich das Gewebe

ideal mit anderen skalierbaren Verfahren

kombinieren – etwa mit dem

Walzprägeverfahren, das im Projekt

für die Herstellung der Bipolarplatten

eingesetzt wird. Diese Technologie

ermöglicht die präzise Strukturierung

metallischer Platten bei gleichzeitig

hoher

Produktionsgeschwindigkeit

und verringerten Stückkosten.

Das Prinzip „Design for

Manufacturing & Assembly“ zieht sich

dabei durch alle Ebenen des Projekts:

Komponenten werden nicht nur funktional,

sondern auch fertigungstechnisch

optimiert. So entsteht ein Stack,

der nicht nur leistungsfähig, sondern

auch wirtschaftlich produzierbar ist –

ein entscheidender Schritt auf dem

Weg zur Wasserstoffproduktion für

einen US-Dollar pro Kilogramm.

Autoren:

Lars Wegner (MBA & Eng.)

Business Development Manager

E-Mail: L.Wegner@haverboecker.com

Bentja Witte, Marketing

HAVER & BOECKER OHG

www.haverboecker.com


Automatisierung fasziniert.

Mit jeder neuen Facette.

Die SPS zeigt sie alle. Seit 1990 ist die SPS das Zuhause

der Automatisierung. Der Ort, an dem sich Expertise entfaltet,

Netzwerke wachsen und Ideen beflügelt werden.

Vom Start-up bis zum Global Player – hier entsteht Fortschritt

aus Vielfalt, Know-how und echter Umsetzungskraft.

Für alle, die weiterdenken und vorangehen.

Bringing Automation to Life

Mehr Einblick – hier:

Unfold the

world of

automation

34. internationale Fachmesse

der industriellen Automation

25. – 27.11.2025

NÜRNBERG


Ventile im Sondermaschinenbau

Prüfstand für die Konditionierung von Elektrolyseuren

Benjamin Krüger

Die unterschiedlichsten Prozesse

sind für die Regelung von Fluiden

oder Gasen auf Ventile angewiesen,

angefangen von der Wasserund

Abwasseraufbereitung über

die Food- und Pharmaindustrie bis

hin zur Kosmetikherstellung oder

Petro chemie sowie bei Wasserstoffanwendungen.

Auch in vielen

Prüfeinrichtungen sind Ventile unabdingbar,

zum Beispiel in einem

vollautomatisierten Prüfstand

zur Konditionierung von Elektrolyseuren.

Gefragt sind hier Eigenschaften

wie Korrosionsbeständigkeit,

Dichtheit und Zuverlässigkeit.

Grüner Wasserstoff, der durch

Elektro lyse mit Strom aus erneuerbaren

Energien wie Sonne, Wasser

und Wind hergestellt wird, ist einer

der wichtigsten Bausteine für eine

nachhaltige und klimaneutrale

Energie wirtschaft. Das Funktionsprinzip

der Elektrolyse wurde bereits

Anfang des 19. Jahrhundert entdeckt.

Der französische Schriftsteller und

Visionär Jules Verne hat in seinem

Roman „Die geheimnisvolle Insel“

bereits 1875 das Potential von Wasser

und Wasserstoff erkannt: „Das

Wasser ist die Kohle der Zukunft.

Die Energie von morgen ist Wasser,

das durch elektrischen Strom zerlegt

worden ist. Die so zerlegten Elemente

des Wassers, Wasserstoff und

Sauerstoff, werden auf unabsehbare

Zeit hinaus die Energieversorgung

der Erde sichern.“ Heute ist Wasserstoff

zugleich Energieträger, Prozessgas

und Energiespeicher. Elektrolyseure

spalten dafür Wasser in

seine Bestandteile Wasserstoff und

Sauerstoff.

Reinstwasser zur Konditionierung

der PEM-Membranen

Bei der so genannten PEM-Elektrolyse

dient eine Protonen-Austausch-Membran

(Proton Exchange

Prüfstand für Elektrolyseure

Mem brane) als ionisch leitfähiges

Medium zwischen Anode und Kathode.

Wenn eine Spannung anliegt,

wird Wasser an der Anode aufgespalten.

Es entsteht Sauerstoff, die

Protonen wandern durch die Membran

zur Kathode und reagieren dort

zu Wasser stoff. Vor der Inbetriebnahme

müssen die Elektrolyseure in

den Prüfstand und konditioniert werden.

Sie werden befeuchtet, denn

die Membranen müssen für den Betrieb

einen bestimmten Feuchtegrad

haben. Für einen ihrer Kunden hat

die Albert & Hummel GmbH deshalb

jetzt einen vollautomatischen Prüfstand

für Elektro lyseure beziehungsweise

deren Stacks entwickelt (Aufmacherbild).

Das Unternehmen mit Sitz in

Bamberg gilt schon seit über dreißig

Jahren als kompetenter Partner

im Sondermaschinenbau sowie bei

der Entwicklung individueller Automation-

und Steuerungslösungen.

Auch die Prüfung und Fertigung neuartiger

Energie- und Antriebssysteme

wurde mittlerweile zu einem

Schwerpunkt der Entwicklungsarbeit.

Für die Optimierung der Leistung

von Elektrolyt -Membranen am Prüf

Bild: Albert & Hummel

stand ist eine gute Befeuchtung von

großer Bedeutung. Dazu wird Reinstwasser

(VE-Wasser) unter definierten

Bedingungen durch den Elektrolyseur-Prüfstand

geleitet. Volumenströme,

unterschiedliche Temperaturen

und Drücke sorgen dann für die

gewünschte Konditionierung.

Agile Projektumgebung stellt

hohe Anforderungen

Das Reinstwasser wird während der

Konditionierung auf unterschiedlichen

Wegen durch den Prüfstand

gepumpt. So sorgt ein Bypass-

Regelsystem für den gewünschten

Volumenstrom, über einen Wärmetauscher

wird die notwendige Temperatur

erreicht, für das Druckniveau

sind Pumpen verantwortlich.

Zahlreiche Ventile übernehmen das

Befüllen und Entleeren der Rohrleitungen

und schalten zwischen den

unterschiedlichen Fließwegen des

Reinstwassers um. Dabei gilt, alle

im Prüfstand eingesetzten Komponenten

müssen hohe Anforderungen

erfüllen. Die Ventile beispielsweise

müssen zuverlässig und schnell

schalten, sich gut in die Steuerungs



Abb. 1: Die Prozessregelventile mit ELEMENT-Steuerkopf im Prüfstand kommunizieren mit

der übergeordneten Steuerung über klassische Analogsignale. Bild: Albert & Hummel

umgebung einbinden lassen und dürfen

bei Kontakt mit dem entmineralisierten

Wasser nicht korrodieren.

Erschwerend kam hinzu, dass

sich während der Entwicklung des

Prüfstands immer wieder Änderungen

bei den Spezifikationen der

Ventile ergaben. Mit Bürkert Fluid

Control Systems fanden die Bamberger

Sondermaschinenbauer aber

einen kompetenten Partner, mit dem

die Zusammenarbeit auch in einer

Abb. 2: Die Prozessregelventile im durchflussoptimierten

Edelstahlgehäuse haben

ihre Zuverlässigkeit schon in vielen Anwendungsbereichen

unter schwierigen Einsatzbedingungen

bewiesen.

Bild: Bürkert Fluid Control Systems

solchen agilen Projektumgebung

funktionierte. Versprochenes wurde

innerhalb kurzer Zeit realisiert,

Liefer fristen wurden eingehalten und

die Fluidikspezialisten unterstützten

jederzeit, wenn es galt, gemeinsam

eine passsende Lösung zu finden.

Ventile für zuverlässiges und

schnelles Schalten

Heute sind am neuen Elektrolyseur-

Prüfstand vier Prozessregelventile

mit ELEMENT-Steuerkopf (Abb. 1 und

2) eingesetzt (Typ 8802), zehn On/ Off-

Prozessventile (Typ 8801) sowie zahlreiche

Magnetventile der Typen 6240

(Abb. 3) beziehungsweise 6027. Sie

sind für den Druckbereich PN 25

ausgelegt, bestehen aus korrosionsbeständigem

V4-Edelstahl und ihre

Dichtungen sind für Einsatz im Reinstwasser

geeignet. Kunststoffventile,

die ebenfalls keine Probleme mit

VE-Wasser haben, kamen aufgrund

des hohen Drucks nicht in Frage.

Die Prozessregelventile im

durchflussoptimierten

Edelstahlgehäuse

haben zudem ihre Zuverlässigkeit

schon in vielen anderen

Anwendungsbereichen unter schwierigen

Einsatzbedingungen bewiesen,

zum Beispiel auch bei Wasserstoffapplikationen.

Ihr Design erlaubt die

einfache Integration von Automatisierungseinheiten

in allen Ausbaustufen,

von der elektrisch optischen

Stellungsrückmeldung über die

pneumatische Ansteuerung bis hin

zur integrierten Feldbusschnittstelle.

Die im Prüfstand eingesetzte

Steuerkopfvariante kommuniziert

mit der übergeordneten Steuerung

über klassische Analogsignale.

Hohe Lebens dauer und Dichtheit

werden durch die bewährte selbstnachstellende

Dachmanschetten-

Spindel packung erreicht. Das hochintegrierte

System aus Ventil und

Automatisierungseinheit

überzeugt

außerdem durch seine Kompaktheit,

ein glatt flächiges Design und integrierte

Steuer luftkanäle.

Auch die anderen Ventile, die am

Elektrolyseur-Prüfstand

eingesetzt

sind, haben sich bereits in vielen Anwendungen

bewährt; sie sind druck-

sowie leckagesicher und tragen damit

zur zuverlässigen, möglichst druckverlustfreien

Funktion des gesamten

Prüfstands bei. Auch bei zukünftigen

Projekten will Albert & Hummel wieder

mit den Fluidikexperten zusammenarbeiten.

Die Bamberger planen,

weitere Prüfstände für unterschiedliche

Branchen zu entwickeln, bei

denen ebenfalls Fluide im Spiel sind.

Die Sondermaschinenbauer lobten

die gute Zusammenarbeit und das

breite Sortiment an Ventilen und

Messtechnik des Fluidikspezialisten.

Abb. 3: Die zahlreichen Magnetventile sind

druck- sowie leckagesicher und tragen damit

zur zuverlässigen, möglichst druckverlustfreien

Funktion des gesamten Prüfstands

bei.

Bild: Bürkert Fluid Control Systems

Autor:

Benjamin Krüger

Account Manager Area Nord bei

Bürkert Fluid Control Systems

Weitere Informationen:

www.buerkert.de/wasserstoff


23


Der sichere Weg für Wasserstoff –

mit dem MEGC-Container

Felix Brühl und Benjamin Lemke

Der MEGC-Container bietet eine einzigartige Kombination aus Überwachung, vielseitigen Betriebsmodi, optimierten Wartungsprozessen und

einer Möglichkeit, der Vernetzung von Logistikplattformen.

Bild: Hexagon Purus

Endress+Hauser entwickelt mit vier

Projektpartnern im Rahmen eines

öffentlich geförderten Projektkonsortiums

einen innovativen

MEGC-Container (Multiple-Element

Gas Container), der neue Maß stäbe

im sicheren und effizienten Wasserstofftransport

setzt. Als durchdachtes

Gesamtsystem vereint er

modernste Mess- und Automatisierungstechnik

mit innovativer

Speicher- und Werkstofftechnologie

– und schafft so eine zentrale

Voraus setzung für den Markthochlauf

von Wasserstoff.

Wasserstoff gilt als strategisch wichtiger

Energieträger für die Transformation

von Industrie und Mobilität.

Doch seine breite Nutzung wird bislang

durch erhebliche Transport hürden gebremst.

Da ein leistungsfähiges Pipeline-Netz

fehlt, erfolgt die Verteilung

überwiegend per LKW, Bahn oder

Schiff. Diese Transportwege stellen

besondere Anforderungen an Druckspeicher,

Sicherheit und Handhabung.

Genau hier setzt der MEGC-Container

an: Entwickelt wurde er von einem

starken Konsortium – Endress+Hauser,

einem weltweit führenden Anbieter

von Mess- und Automatisierungstechnik,

Hexagon Purus, einem Spezialisten

für

Wasserstoff-Hochdruckbehälter,

DB Cargo BTT, einem führenden

Dienstleister für Gefahrgutlogistik

im Schienen güterverkehr, Infraserv

Höchst, Betreiber des Industrieparks

Höchst mit langjährigem Wasserstoff-

Know-how und dem Fraunhofer IML,

spezialisiert auf Forschung zu Materialfluss

und Logistik. Gefördert wird das

Kooperationsprojekt durch das Bundesministerium

für Wirtschaft und

Energie.

Durch die Kombination aus Automatisierungskompetenz

und Werkstoff-

sowie Speichertechnologie ermöglicht

der Container einen sicheren,

multimodalen Transport, reduziert

logistische Risiken und steigert die

Effizienz in der gesamten Lieferkette.

Multimodaler Einsatz mit

hoher Transportkapazität

Der MEGC-Container ist als 40‘ PW-

Container aufgebaut, der flexibel

in verschiedenen Transportumgebungen

eingesetzt werden kann –

ob auf Güterzügen, Schiffen oder

Abb. 1: Endress+Hauser entwickelt im Rahmen eines öffentlich geförderten Projektkonsortiums

einen MEGC-Container, der neue Maßstäbe im sicheren und effizienten Wasserstofftransport

setzt.

Bild: Endress+Hauser



auf LKWs. Mit einer Kapazität von bis

zu 1.250 Kilogramm Wasserstoff bei

500 bar Druck bietet er viel Transportvolumen

und erfüllt gleichzeitig

höchste Sicherheitsanforderungen.

Besonders wichtig ist die eingebaute

Fernüberwachung: Sie erfasst

laufend Daten zu Druck, Temperatur

und Standort des Containers, dokumentiert

diese und überträgt sie sicher.

Auf diese Weise behalten Betreiber

jederzeit den Überblick über

ihre gesamte Flotte und können

Transporte effizienter planen und

steuern.

Betriebsmodi für stationäre und

mobile Anwendungen

Im Regelbetrieb arbeitet der Container

in zwei Betriebsmodi. Im

stationären Modus lassen sich

Be- und Entladevorgänge über berechnete

Füllkurven steuern, auch

druck- und temperaturgeführte Ladeprozesse

sind möglich. Für sämtliche

Abläufe gibt es ein lückenloses Protokoll

– sowohl lokal als auch remote –

und Daten wie etwa für eichpflichtige

Mengenmessung und Abrechnungen

werden automatisiert ausgetauscht.

Steuerung und Kommunikation können

kabellos (WLAN mit Profi-Safe)

erfolgen und sind dank offener Protokolle

mit eigenen wie auch fremden

Bedienpanels kompatibel. Für den

Notfall steht zusätzlich ein manueller

Betrieb zur Verfügung, bei dem

der Container pneumatisch per Hand

bedient werden kann. Zur exakten

Erfassung der Wasserstoffmengen

ist ein eichfähiges Messsystem integriert,

das sowohl Aufnahme als auch

Abgabe dokumentiert und damit eine

präzise, revisionssichere Abrechnung

zwischen Erzeugern und Verbrauchern

ermöglicht.

Darüber hinaus übernimmt der

Container das Befüllen und Entladen

autonom: Über automatisierte Kommunikation

mit den Gegenstationen

via offene Schnittstellen wird der

Logistik prozess zuverlässig und effizient

unterstützt.

Im mobilen Modus, also während

des Transports per Bahn, LKW oder

Binnenschiff, erfasst und überträgt

der Container alle sicherheits- und

logistik relevanten Betriebsdaten –

darunter Druck, Temperatur, Füllvolumen

sowie die aktuelle GPS-Position

via Mobilfunk.

Effizienzsteigerung durch

automatisierte Wartungsprozesse

Im Wasserstofftransport ist jede

Stunde von Bedeutung, in der ein

Container nicht genutzt werden

kann. Vorgeschriebene Wartungsund

Sicher heitsprüfungen sind unerlässlich,

binden jedoch Zeit und verringern

so die Einsatzbereitschaft der

Container.

Genau hier schafft die Heartbeat

Technology von Endress+Hauser Abhilfe.

Im speziellen Wartungs modus

lassen sich die erforderlichen SIL-

Wiederholungsprüfungen automatisiert,

berührungslos und per

Bluetooth durchführen – ohne dass

Bauteile ausgebaut werden müssen.

Damit verkürzt sich beispielsweise

ein Prüfprozess von Messgeräten

von bislang rund 35 Minuten

auf nur 2 Minuten und 40 Sekunden.

Das bedeutet über 90 Prozent

Zeitersparnis. Gleichzeitig sinkt das

Fehlerrisiko, die Sicherheit steigt,

und das Personal wird spürbar entlastet.

Vor allem steht der Container

deutlich schneller wieder für den

Transport zur Verfügung – ein messbarer

Gewinn an Zuverlässigkeit und

Leistung in der gesamten Wasserstofflogistik.

Vernetzung und Integration in

Wasserstoffnetzwerke

Im Alltag zählt nicht nur ein sicherer

Transport bei minimalen Stillstandszeiten,

sondern ebenso die präzise

Verteilung: Wo wird Wasserstoff gerade

benötigt, wo steht er zur Verfügung

und wie kann er schnell und effizient

transportiert werden? Dank offener

Schnittstellen lassen sich die MEGC-

Container in ein über geordnetes

Wasserstoff-Informations netzwerk

einbinden. Dieses Netzwerk erfasst

fortlaufend Daten zu Angebot und

Nachfrage, dokumentiert sie und

stellt sie transparent bereit. Auf dieser

Basis können Betreiber die Versorgung

gezielt steuern – flexibel,

transparent und effizient. Damit entsteht

ein wichtiger Baustein für den

Abb. 2: Der MEGC-Container ist als Standard

40“-Container aufgebaut, der flexibel in verschiedenen

Transportumgebungen eingesetzt

werden kann – ob auf Güter zügen, Schiffen

oder auf LKWs. Bild: Endress+Hauser

Aufbau einer zuverlässigen Lieferkette

und eine funktionierende Wasserstoffinfrastruktur.

Die Lösung vereint moderne

Überwachung, flexible Betriebsmodi,

optimierte Wartungsprozesse

und die nahtlose Vernetzung mit

Logistik plattformen. Damit wird der

smarte MEGC-Container zu einem

Schlüsselbaustein für eine kurz- und

langfristige Sicherung der Wasserstoffversorgung

und eine erfolgreiche

Wasserstoffstrategie.

Autoren:

Felix Brühl

Business Development Manager

(Sales Marketing)

Benjamin Lemke

Expert System Architecture bei

Endress+Hauser


25


Innovatives Shuttlelager mit Energierückspeisung

Hoch hinaus mit Bergzeit

Andrea Balser

ersten Jahren wurde hier der komplette

Versand manuell abgewickelt.

Weil die Kapazitätsgrenze bald erreicht

war, beschloss die Geschäftsleitung

2020 den Neubau eines automatisierten

Shuttle-Lagers.

Vom Dachboden ins Hochregallager

Die sinusförmige Netzrückspeisung Movidrive MDR90B (Bildmitte, grau) ist für 50 kW Einund

Rückspeiseleistung mit maximaler 2,5-facher Überlast ausgelegt. Sie ist ebenso wie der

Frequenzumrichter Movidrive modular mit vier Achsen (rechts daneben) Bestandteil des

Automatisierungsbaukastens Movi-C.

Bild: SEW

54.000 Stellplätze für Bergsport-

Bekleidung und -ausrüstung in sieben

Gassen. Mit seinem 2022 in

Betrieb genommenen Hochregallager

und der nachgelagerten Logistik

beliefert die Bergzeit GmbH ihre

Kunden seither noch schneller und

nachhaltiger. Das neue Shuttle-

Lager ist mit rückspeisefähiger

Antriebstechnik von SEW-Eurodrive

ausgestattet.

Ob Wandern, Klettern, Bergsteigen,

Skitouren oder Radfahren – die

Bergzeit GmbH bietet ihren Kunden

ein breites Produktspektrum für

den Bergsport an. Das Unternehmen

hat seinen Sitz im oberbayerischen

Otterfing, ca. 30 Kilometer südlich

von München. Der Bergsportausrüster

wurde 1999 als klassisches

Start-up mit einem Dachbodengeschäft

gegründet. Anfangs stellte

der Gründer Klaus Lehner Toureninformationen

im Internet bereit und

kam über das Tourenportal mit vielen

Menschen in Kontakt. Daraus ergaben

sich immer mehr Anfragen für

Ausrüstungsgegenstände.

Mit Fahrradcomputern war der

Grundstein gelegt für den Vertrieb im

Internet. 2001 ging der Onlineshop

„Bergzeit“ live. Das Unternehmen

wuchs rasch. 2003 und 2010 wurden

Filialen in Großhartpenning bei Holzkirchen

und in Gmund am Tegernsee

eröffnet. 2017 wurde in Otterfing

bei Holzkirchen der Neubau der

Bergzeit-Zentrale mit Logistik und

Verwaltungsgebäude eröffnet. In den

Nach Fertigstellung des Anbaus ließ

Bergzeit die Regalanlage durch einen

Dienstleister errichten. Im Anschluss

baute die psb intralogistics GmbH die

Shuttles ein. „Neben einer effizienten

Logistikabwicklung sollte das Shuttle-

Lager energetisch nachhaltig sein“,

berichtet Holger Cecco-Stark, Head

of Facility & ECO-Management bei

Bergzeit. Eine Anforderung war deshalb,

die Bremsenergie der Lifte ins

Netz zurückzuspeisen. An dieser Stelle

kamen Antriebe mit Rückspeiseeinheiten

von SEW-Eurodrive ins

Spiel. Weil das neue Hochregallager

eine energieintensive Anlage ist, wurde

ein zudem neuer Transformator

installiert. Im Jahr 2022 wurde das

automatisierte Lager fertiggestellt. Es

umfasst 54.000 Lagerplätze in sieben

identischen Gassen. In diesen sind jeweils

acht Shuttles unterwegs, die in

den Ebenen frei versetzbar sind. „In

den Gassen arbeiten wir mit dreifach

tiefer Lagerung“, erklärt Cecco-Stark.

Wo das Shuttle anhält, kann es also

sechs Lagerplätze bedienen“.

Abb. 1: In diesem Gebäudekomplex befindet sich die Verwaltung, dahinter in zwei Hallen die

Logistik von Bergzeit.

Bild: Bergzeit



Heber mit starker Beschleunigung

In diesem Hochregallager sind jeweils

zwei Heber an der Frontseite

und zwei Heber in der Mitte

einer Gasse installiert. Auf Wunsch

des Kunden wurden sinusförmige

Rückspeise module eingesetzt. Klaus

Kröner, Appli kationsingenieur für

Rückspeise geräte bei SEW-Eurodrive,

betreute die Firma PSB schon bei

den ersten Feldtests dieser Geräte.

Der Anlagenbauer aus Pirmasens,

ein langjähriger Partner von

SEW-Eurodrive, setzte diese Rückspeisungen

als einer der ersten Anwender

ein. Gemeinsam mit einem

Steuerungstechniker von PSB hat der

Service von SEW-Eurodrive bei den sinusförmigen

Rückspeiseeinheiten die

Ansteuerung optimiert und Energiezähler

ausgeführt. Über diese digitale

Schnittstelle wird der aktuelle motorische

bzw. generatorische Energiefluss

gemessen. Die Rückspeisungen

sind mit IGBTs bestückt, die mit

12 kHz takten. Eine Filterdrossel als

Tiefpass verhindert, dass die 12 kHz

Taktfrequenz ins Netz gelangt. Wenn

kein Fahrauftrag für die Lifte anliegt,

wird nach einer Minute die Rückspeisung

gesperrt, um Stillstandsverluste

zu vermeiden. Die sinusförmige Netzrückspeisung

Movidrive MDR90B

ist für 50 kW Ein- und Rückspeiseleistung

mit 2,5-facher Peakleistung

ausgelegt. Ebenso wie die Frequenzumrichter

der Baureihe Movidrive

modular ist sie Bestandteil des Automatisierungsbaukastens

Movi-C.

Nachhaltige Energieversorgung

Abb. 2: In der neuen Logistikhalle werden Transportkisten auf mehreren Förderstrecken

kommisioniert.

Bild: SEW

Abb. 3: An den Komissionierarbeitsplätzen werden die Kleidungsstücke und Ausrüstungsgegenstände

aus Behältern entnommen, die anschließend wieder zurück ins Lager fahren. Bild: SEW

Abb. 4: Im Kartonaufrichter werden die Versandkartons auch an die tatsächliche Füllhöhe

angepasst. Das trägt zur Ressourcenschonung auf dem weiteren Transportweg bei.Bild: SEW

Die Bergzeit GmbH legt großen Wert

auf den umweltschonenden Einsatz

von Ressourcen. Im Rahmen der

strategischen Ausrichtung hat das

Unternehmen ein Energiekonzept

entwickelt, das in nahezu allen Unternehmensbereichen

etabliert ist und

weiter ausgebaut wird. Seit 2020 lässt

sich das Unternehmen nach dem

euro päischen Umweltmanagementsystem

EMAS validieren. Das „Eco-

Management and Audit Scheme“

stellt sicher, dass alle Umweltaspekte

von Energieeinsatz bis zu Abfall und

Emissionen rechtssicher und transparent

umgesetzt werden.

Für die Stromversorgung installierte

Bergzeit eine Photovoltaik anlage auf

dem Dach. Um zukunftssicher zu

sein, wählte das Unternehmen die

maximal mögliche Auslegung. „Heute

produzieren wir ca. 550.000 Kilowattstunden

pro Jahr“, erklärt Holger

Cecco-Stark. „Bis 2030 wollen wir

hier am Standort komplett auf fossile

Energien verzichten.“ Auch bei der

Dienstwagenflotte handelt das Unternehmen

nachhaltig. Cecco-Stark

erklärt: „Angefangen haben wir mit

den Dienstwagen – weg vom Verbrenner,

hin zu E-Fahrzeugen. Das

haben wir zu 99 Prozent geschafft, im

nächsten Jahr folgt der letzte Wagen“.

Auch einer der zwei Logistikbusse,

die die beiden Filialen beliefern, werde

aktuell durch einen E-Transporter

ersetzt. „In Otterfing ist der zentrale

Wareneingang. Wenn eine Filiale

Ware benötigt, wird sie hier kommissioniert

und anschließend dorthin

gebracht“, führt Cecco-Stark aus.

Waren bewegung gibt es auch in der

Gegenrichtung. Beispielsweise werden

Produkte im oberen Preissegment

in der Filiale präsentiert – sie

müssen ja nicht unsichtbar im Lager

herumliegen – aber gleichzeitig auch

zum Kauf über den Online Shop an


27


Abb. 5: In jeder Gasse arbeiten vier Getriebemotoren,

zwei am Anfang und zwei in der

Mitte der Gasse. Sie werden jeweils durch

eine Umrichter-Achse gespeist. Bild: SEW

geboten. Findet sich dort ein Käufer,

wird die Ware zurück ins Zentrallager

gebracht und von dort aus verschickt.

Sauberer Strom zu einem

günstigen Preis

Die Photovoltaik-Anlage produziert

jährlich bis zu 550.000 kWh Strom

und ist nach Herkunftsnachweisregister

(HKNR) zertifiziert. Damit

darf die Bergzeit GmbH selbst Ökostrom

erzeugen und verkaufen.

Nach Versorgung des Bedarfs am

Standort, z. B. der 20 betriebseigenen

Lade stationen, speist das Unternehmen

den übrigen Ertrag, rund

40 Prozent, ins Stromnetz ein. „Wir

haben den Strom zunächst über unseren

Partner EWS (Elektrizitätswerke

Schönau) unseren Mitarbeitenden

zu einem vergünstigten Preis angeboten.

Mittlerweile profitieren auch

unsere Kunden davon“, berichtet

Holger Cecco-Stark. Er glaube, regional

autarke Energienetze seien die

Zukunft, wenn die Netzwerksbetreiber

mitspielten und der politische

Wille da sei, bürokratische Hürden

abzubauen.

Nachhaltigkeit beeinflusst

Kaufentscheidung

Holger Cecco-Stark ist selbst begeisterter

Bergsportler. Schon als

Kind weckten die Alpen sein Interesse

und verbrachte dort mit seinen

Eltern viele Urlaube. Während seines

Studiums machte er oft Bergtouren

übers Wochenende. Vor rund

12 Jahren nahm er seine Tätigkeit bei

der Bergzeit GmbH auf und konnte

das Nützliche mit dem Angenehmen

verbinden. Durch seine ehrenamtliche

Tätigkeit als Naturschutz-Ranger

erkannte er schon früh die sinnvolle

Symbiose aus Bergsport und Naturverbundenheit.

Gemeinsam mit dem

damals neuen Geschäftsführer erarbeitete

er vor ca. acht Jahren ein

erstes Nachhaltigkeitskonzept und

stellte hierfür eine Nachhaltigkeitsmanagerin

ein: „Mit ihr zusammen

haben wir unsere Strategie und Ziele

stetig weiterentwickelt, die für manch

einen Kunden auch ein Argument für

seine Kaufentscheidung ist.“

Mobilarbeit unterstützt

Nachhaltigkeitsziele

2019 erstellte Bergzeit das erste Mal

eine Klimabilanz und setzte sich auf

dieser Basis ehrgeizige Ziele zur Reduzierung

seines CO 2 -Fußabdrucks.

Dazu schloss sich das Unternehmen

der Science Based Targets Inititiative

(SBTi) an. Gegenüber 2019 habe

das Unternehmen heute rund 150

Mitarbeiter mehr. Sie müssen natürlich

irgendwie zur Arbeit kommen.

Bergzeit bezuschusst das Deutschlandticket

mit 50 %, um die Mitarbeiter

zum Umstieg auf den ÖPNV zu

motivieren. Otterfing liegt verkehrsgünstig

an der S-Bahn – in Nord-Süd-

Richtung. „Aber je nachdem, wo man

wohnt, braucht man ein Auto“, konstatiert

Cecco-Stark. „Diese Entwicklung

ist komplett konträr zu unseren

Nachhaltigkeitszielen“, führt der Leiter

Facility & ECO-Management aus.

Da versuche man gegenzusteuern,

z. B. durch kostenfreie Lademöglichkeiten

für E-PKW. Inzwischen nutzen

rund 25 Beschäftigte diese Möglichkeit

und investieren die Spritgeld-Ersparnis

in ein Fahrzeugleasing. Ein

weiterer, unterstützender Aspekt ist

auch, dass der Bergsportausrüster

sehr offen hinsichtlich Mobilarbeit

ist: Jeder, bei dem es von der Tätigkeit

her möglich ist (überwiegend in

der Verwaltung), darf mobil arbeiten.

Die Bergzeit GmbH setzt auf ein Vertrauensarbeitszeitmodell,

das sehr

gut funktioniere. Man lege Wert auf

eine hohe Eigenorganisation, -verantwortung

und -motivation, berichtet

Cecco-Stark: „Das ist auch

ein Entwicklungsprozess.“. Solange

alle notwendige Aufgaben erledigt

wären, sei es allen Mitarbeitern gegönnt,

an einem schönen Wintertag

mit Neuschnee spontan in die Natur

zu gehen.

Autorin:

Andrea Balser

Referentin Fachpresse

SEW-Eurodrive, Bruchsal

Abb. 6: Die Bergzeit GmbH stieg 2024 auf den Versandweg GoGreen Plus um

Bild: Bergzeit

Weitere Informationen:

www.sew-eurodrive.de/netzrueckspeisung

Slideshow-Podcast:

youtu.be/N-mnuyf_kso



Best-Practice Heizungstausch

Software als Schlüssel zur Wärmepumpe

Stefano Fonseca

Die Heizlast wird übersichtlich pro Raum berechnet und in einem 3D-Modell visualisiert.

alle Bilder: autarc GmbH

Der Weg zur Wärmepumpe beginnt

mit der Heizlastberechnung

Im Zuge der Wärmewende rücken

Bestandsgebäude zunehmend in den

Fokus. Lange galt: Wärmepumpen

funktionieren nur im Neubau, doch

die Praxis zeigt ein anderes Bild. Laut

Bundesverband Wärmepumpe (BWP)

können neun von zehn Bestandsgebäuden

effizient mit Wärmepumpen

beheizt werden – vorausgesetzt,

sie kommen mit Vorlauftemperaturen

unter 55° C aus. Oft reichen

dafür schon wenige Sanierungsmaßnahmen,

sofern sie überhaupt notwendig

sind. Entscheidend ist nicht

das Baujahr, sondern der Wärmebedarf.

Die Heizlast eines Gebäudes bestimmt,

wie groß und leistungsstark

die Wärmepumpe sein muss. Wer

hier präzise plant, legt den Grundstein

für einen wirtschaftlichen und

energieeffizienten Betrieb. Nur mit

exakter Heizlastermittlung entsteht

ein Heizsystem, das effizient arbeitet

und förderfähig ist.

Gerade im Gebäudebestand liegt

großes Potential. Millionen Ein-, Zweiund

Mehrfamilienhäuser mit veralteter

Öl- oder Gasheizung bieten

ideale Voraussetzungen für eine Umstellung

– wenn die Planung stimmt.

Moderne Tools wie die Heizlastberechnungssoftware

von autarc

unterstützen Fachplaner und Handwerksbetriebe

in diesem Vorhaben

– einfach, digital und normgerecht.

Die Berechnungen erfüllen die Anforderungen

der DIN EN 12831 und

bilden damit eine fundierte Grundlage

für die Auslegung förderfähiger

Wärme pumpensysteme nach KfW-

Vorgaben.

Das Fundament jeder

Wärmepumpenplanung:

die Heizlastberechnung

Am Anfang jeder erfolgreichen Umrüstung

steht die Heizlast. Sie gibt an,

wie viel Wärme ein Gebäude bei normierten

Bedingungen benötigt, damit

es auch am kältesten Wintertag

behaglich warm bleibt. Die Berechnung

erfolgt nach der europäischen

Norm DIN EN 12831 – sie ist damit

der verbindliche Maßstab für eine

fach gerechte Planung.

Denn erst mit dieser präzisen

Analyse ist die optimale Abstimmung

der Wärmepumpe auf das Ge


29


Heizlast digital erfassen –

so funktioniert’s

Abb. 1: Mit wenigen Eingaben lassen sich über 800+ Datenpunkte digital erfassen –

die Grundlage für eine präzise Heizlastberechnung.

bäude möglich. Jedes Bauteil, jeder

Raum, jede Nutzungssituation fließt

in die Berechnung ein – von der

Wanddämmung bis zur Fensterfläche.

Das Ergebnis ist nicht nur eine

verlässliche

Auslegungsgrundlage,

sondern auch ein zentrales Kriterium

für System effizienz und Förderfähigkeit.

Oft wird jedoch noch pauschal

geplant: Verbrauchswerte vergangener

Jahre oder überschlägige Schätzformeln

dienen dann als Grundlage

für die Dimensionierung. Solche

Ansätze mögen schnell gehen, bergen

aber Risiken. Wird die Anlage zu

groß ausgelegt, steigt der Stromverbrauch

unnötig. Ist sie unterdimensioniert,

bleibt der Wohnkomfort auf

der Strecke. Die Folge: schlechtere

Jahresarbeitszahlen, höhere Investitions-

und Betriebskosten, unzufriedene

Nutzer.

Hier setzt die Heizlastberechnung

mit der Software von autarc an: Sie

macht aus komplexen Anforderungen

einen klar strukturierten Arbeitsprozess

– nachvollziehbar, effizient

und ideal geeignet für den Einsatz im

Tagesgeschäft.

Am Anfang jeder Heizlastberechnung

steht die Bestandsaufnahme.

Die Software von autarc führt Planer

und Handwerker dabei durch

alle relevanten Eingabeschritte – von

der Gebäude hülle bis zur Wärmeverteilung.

Die U-Werte können entweder direkt

eingeben oder mit dem integrierten

U-Wert-Rechner komfortabel ermittelt

werden. Wer mehrere Räume

mit denselben Bauteilstrukturen bearbeitet,

kann zentrale Werte definieren

und automatisch übernehmen –

ohne jede Wand oder Decke erneut

einzeln konfigurieren zu müssen. Das

spart Zeit und minimiert Eingabefehler

zugleich.

Ein zentrales Feature macht die

Anwendung besonders effizient:

Die Bauteileingabe wird durch den

optionalen LiDAR-Scan noch präziser.

Die Erfassung erfolgt per iPad

Pro oder iPhone Pro, die LiDAR-Sensoren

integrieren. Der Anwender

stellt sich dabei im Raum auf und

erfasst Wand-, Decken- und Bodenflächen

mit einer einfachen Bewegung.

Innerhalb weniger Sekunden

entsteht ein exaktes 3D-Modell des

Raums, das direkt in die Software

übertragen wird. Raumgeometrien,

Maße und Heizkörperpositionen

werden dabei millimetergenau erfasst.

Besonders bei komplexen

Grundrissen, ver winkelten Räumen

oder unvollständigen Bestandsunterlagen

bietet dieses Verfahren

einen echten Vorteil.

Die Kombination aus digitaler

Erfassung, intelligenter Vorbelegung

und automatisierter Berechnung

sorgt dafür, dass die Heizlast

nicht nur exakt bestimmt, sondern

auch strukturiert dokumentiert wird

– normkonform nach DIN EN 12831

und bereit für die nächsten Planungsschritte.

Nächster Schritt: Die richtige

Aufstellung finden

Abb. 2: Dank KI-gestützter Erkennung werden Heizkörper automatisch identifiziert und mit

den passenden Maßen hinterlegt.

Nach der Heizlastberechnung folgt

die Prüfung der Aufstellbedingungen.

Dabei ist die Wahl der Wärmequelle

entscheidend. In über 95 % der Fälle



fällt die Entscheidung auf eine Luft-

Wasser-Wärmepumpe. Sie ist einfach

installierbar und bietet verschiedene

Aufstellmöglichkeiten: als Monoblock

innen oder außen oder als Split-Gerät

mit Innen- und Außeneinheit. So lässt

sich die Wärmepumpe flexibel an die

baulichen Gegebenheiten anpassen.

Trotzdem müssen wichtige

Faktoren beachtet werden: Lärmschutzvorgaben,

Abstände zu Nachbarn,

Zugänglichkeit der Außeneinheit,

Fundament und Platzbedarf für

Speicher. Bei Erdsonden, Flächenkollektoren

oder Grundwasseranlagen

sind Genehmigungen erforderlich, oft

auch größere Eingriffe ins Grundstück.

Die frühzeitige Planung hilft, technische

Konflikte zu vermeiden und eine

effiziente Lösung zu finden.

Bestandsanalyse mit System –

Heizflächen erkennen, Hydraulik

optimieren

Nach der Heizlastermittlung folgt der

Blick ins Detail: die Bestandsheizflächen.

Hier entscheidet sich, ob und

wie das bestehende Wärmeverteilsystem

mit der Wärmepumpe harmoniert.

Besonders bei älteren Gebäuden

sind klassische Radiatoren

Standard – doch was früher auf hohe

Vorlauftemperaturen ausgelegt war,

muss heute effizient mit 55 °C oder

weniger arbeiten.

Zur Minimierung des Aufwands

dieser Analyse setzt die Software

von autarc auf eine automatische

Heizkörpererkennung. Während des

LiDAR-gestützten Scans erkennt das

System unterschiedliche Heizkörpertypen

zuverlässig, selbst bei teilweiser

Verdeckung oder engen Raumverhältnissen

werden Position und

Maße genau erfasst. Die Daten fließen

direkt in die Planung ein und bilden

die Basis für die Auslegung oder

den Austausch einzelner Heizflächen.

Gerade in Bestandsgebäuden

kann so gezielt entschieden werden,

ob bestehende Heizkörper weiterhin

genutzt oder durch niedertemperaturfähige

Alternativen wie Flächenheizungen

oder Wärmepumpenheizkörper

ergänzt werden sollten.

Fußbodenheizungen, sofern vorhanden,

bieten grundsätzlich gute

Voraussetzungen für den Wärmepumpenbetrieb.

Allerdings sollten

bestehende Mischergruppen oder

Kombinationen mit Radiatoren sorgfältig

geprüft und hydraulisch angepasst

werden. Bei Mischsystemen ist

eine zonenweise Optimierung notwendig,

damit alle Heizflächen auch

bei abgesenkter Vorlauftemperatur

effizient arbeiten.

Ein weiteres zentrales Modul der

Software: der hydraulische Abgleich.

Noch immer fehlt dieser essenzielle

Schritt in vielen Heizsystemen – mit

negativen Folgen für Effizienz und

Komfort. Die Anwendung unterstützt

bei der Berechnung und Umsetzung,

inklusive Pumpendimensionierung,

Ventiltausch und Durchflussmengenoptimierung.

Hier sollten alte Rohrleitungen

oder Heizkreisverteiler im

Zuge dessen bewertet und gezielt

modernisiert werden. Gezielte Maßnahmen

ermöglichen oft eine spürbare

Effizienzsteigerung allerdings

sollte sorgfältig abgewogen werden,

ob der Eingriff technisch notwendig

und wirtschaftlich sinnvoll ist.

So entsteht ein stimmiges

Gesamt system – von der Erfassung

bis zur Regelung. Mit klaren Eingaben,

automatisierten Prozessen

und nachvollziehbaren Ergebnissen

ermöglicht die Software eine Sanierung

mit System – ohne Reibungsverluste

zwischen Heizlast, Hydraulik

und Realität. Die Optimierung der

Verrohrung ist derzeit noch nicht Bestandteil

der Anwendung.

Was muss noch berücksichtigt

werden? – Die übrige Infrastruktur

im Blick

Abb. 3: Die Software unterstützt bei der automatisierten Erfassung von Heizkörpern und

erleichtert den hydraulischen Abgleich.

Mit dem Heizsystem allein ist es nicht

getan. Für einen reibungslosen und

zukunftssicheren Betrieb der Wärmepumpe

müssen auch elektrische Infrastruktur,

Internetverbindung und

die bauliche Umgebung mitgedacht

werden.

Zu klären ist zunächst die Stromanbindung.

In vielen Fällen ist ein

zweiter, digitaler Stromzähler – ein

so genannter Smart Meter – erforderlich.

Damit lassen sich variable

Stromtarife nutzen und zusätzliche

Einsparpotentiale heben. Der Platzbedarf

für Schaltschrank, FI-Schutz

und Tarifschaltrelais sollte ebenso

geprüft werden wie die Führung von

Kabeln und Steuerleitungen – insbesondere

bei Außenaufstellung.


31


autarc GmbH

Abb. 4: Per LiDAR-Technologie können Räume exakt vermessen und automatisch Flächen

sowie Heizlasten ermittelt werden.

Zudem ist eine stabile Internetverbindung

erforderlich, wenn Smart-

Home- oder Smart-Grid-Funktionen

genutzt werden sollen. Hier empfiehlt

sich je nach System ein fester

LAN-Anschluss oder ein zuverlässiges

WLAN-Modul.

Ebenfalls nicht zu unterschätzen:

der Rückbau der Altanlage. Ob

Brennwertkessel, Öltank oder alter

Heizungsraum – wer den Umbau zur

Renovierung von Keller oder Lagerräume

nutzt, steigert zusätzlich den

Wert der Immobilie. Das gilt auch für

Erdarbeiten nach Bohrungen oder

Kollektorverlegung: Eine einfache

Gartenaufbereitung reicht oft aus,

damit aus der Baustelle wieder einen

Wohnbereich wird.

Ob Stromanschluss, Datenleitung

oder Rückbau – eine gut geplante

Infrastruktur sichert den

langfristigen Betrieb der Wärmepumpe

und schafft neue Räume,

neue Möglichkeiten und echte

Mehrwerte.

Planung mit Weitblick –

Software macht den Unterschied

Ob Heizlastermittlung, Bauteilerfassung,

Heizkörperanalyse oder

hydrau lischer Abgleich – die Software

von autarc unterstützt Fachbetriebe

und Planer bei der effizienten Umsetzung

von Wärmepumpen projekten

im Bestand. Mit Funktionen wie

LiDAR-gestützter

automatischer

Raumerfassung,

Heizkörpererkennung

und Heizlastberechnung nach

DIN EN 12831 liefert autarc präzise

Ergebnisse, spart Zeit und schafft

eine solide Planungsgrundlage für

förderfähige Systeme – digital, praxisnah

und zuverlässig.

Die Software von autarc ist im

flexiblen Abo-Modell erhältlich und

monatlich kündbar. Je nach Einsatzbereich

und Betriebsgröße können

einzelne Module oder das Gesamtpaket

genutzt werden – vom hydraulischen

Abgleich bis zur vollständigen

Heizlastermittlung.

autarc ist ein Softwareunternehmen

für digitale Planungslösungen

im Bereich erneuerbare

Energien und nachhaltiger

Haustechnik. Mit praxisorientierten

Tools unterstützt autarc

Fachhandwerker, Energieberater

und Planer bei der Auslegung,

Umrüs tung und Optimierung

moderner Heizsysteme – insbesondere

bei der Integration von

Wärmepumpen in Bestandsgebäuden.

Das Unternehmen kombiniert

tiefes Handwerkswissen

mit digitaler Entwicklungskompetenz.

Das interdisziplinäre

Team aus erfahrenen Heizungsbauern,

Autor:

Softwareentwicklern

und Energieexperten entwickelt

anwenderfreundliche Lösungen,

die komplexe Berechnungsvorgänge

wie Heizlast, Hydraulik

oder Heizkörpererfassung effizient

und normgerecht abbilden.

autarc’s Mission besteht in der

aktiven Gestaltung der Energiewende

im Gebäudesektor durch

Entwicklung digitaler Werkzeuge

– mit einfachen, verlässlichen

und professionellen Prozessen

für das Handwerk.

Stefano Fonseca

Freelancer

Stefano Fonseca ist Ingenieur für

Energie und Umwelt mit über sechs

Jahren Erfahrung in der technischen

Gebäudeausrüstung (TGA). Seit mehr

als fünf Jahren schreibt er als freiberuflicher

Redakteur über erneuerbare

Energien und nachhaltiges Wohnen,

insbesondere über Photovoltaik und

Wärmepumpen.

Kontakt:

autarc GmbH

Invalidenstr. 5, 10115 Berlin

Tel. +49 (0)30 75436808

www.autarc.energy



Grüne Fernwärme für Gießen

Nachhaltige Wärmeversorgung mit dem Projekt PowerLahn

und drei Großwärmepumpen von Johnson Controls

Erik Joseph

Nachhaltige Wärme aus der Lahn: Die leistungsstarken Sabroe DualPAC Großwärmepumpen entziehen dem Flusswasser Wärme, um sie

effizient in das bestehende Fernwärmenetz einzuspeisen.

Bild: Johnson Controls

Fernwärme spielt bei der Wärmewende

eine zentrale Rolle. Sie kann

eine nachhaltige Wärmeversorgung

ermöglichen – insbesondere durch

den gezielten Einsatz erneuerbarer

Energien und innovativer Technologien.

Wie das aussehen kann, zeigen

die Stadtwerke Gießen (SWG)

mit ihrem Pilotprojekt PowerLahn,

das drei Großwärmepumpen von

Johnson Controls, zwei Blockheizkraftwerke

und eine Power-to-Heat-

Anlage miteinander kombiniert –

um ein innovatives KWK-System zu

bilden, das auf maximale Effizienz,

Flexibilität und CO 2 -Reduktion ausgelegt

ist. Die Inbetriebnahme ist

für Mitte 2026 geplant.

Ein entscheidender Faktor für die

nachhaltige Wärmewende ist die Nutzung

vorhandener Energiequellen

mit möglichst kurzen Transportwegen.

In Gießen bietet die Lahn eine

konstant verfügbare, lokal erschlossene

Wärmequelle: Ihr Wasser liefert

direkt im Stadtgebiet eine thermische

Energie, die sich effizient in das bestehende

Fernwärmenetz integrieren

lässt. Die iKWK-Anlage macht dieses

Potential nutzbar und erzeugt gleichsam

Wärmeenergie und Strom – daher

der Projektname PowerLahn.

Gewinnung von Wärmeenergie aus

Flusswasser

Kernstück der staatlich geförderten

iKWK-Anlage sind drei Sabroe

DualPAC Wasser-Wasser-Wärmepumpen

von Johnson Controls, die

der Lahn Wärmeenergie entziehen,

um diese in das bestehende

Fernwärme netz einzuspeisen. Kombiniert

mit zwei BHKW und einer

P2H-Anlage, die ebenfalls auf maximale

Energieeffizienz und CO 2 -Reduktion

ausgerichtet sind, produzieren

die Großwärmepumpen rund

29.000 MWh Wärmeenergie jährlich,

die perspektivisch rund 3.900 Haushalte

in Gießen emissionsfrei mit

Wärme versorgen.

Dafür wird Flusswasser entnommen,

direkt über den Verdampfer

der Wärmepumpe geleitet und mit

einer leicht verringerten Temperatur

wieder in die Lahn zurückgeführt.

Johnson Controls hat seine DualPAC

Großwärmepumpen mit einer Heizleistung

von bis zu 1.700 kW speziell

für den großflächigen Einsatz in der

Fernwärmeversorgung konzipiert:

Die hochmodernen Maschinen kombinieren

die Technologien der Kältemaschinenserie

ChillPAC und der

Wärmepumpenserie HeatPAC, die

sich schon oft bewährt haben. Für

maximale Energieeffizienz sorgt ihr

zweistufiges Kompressionssystem,

bei dem kein leistungsmindernder

Zwischenwärmetauscher im Einsatz

ist, sondern stattdessen ein Mitteldruckbehälter,

der die benötigte

Kältemittelmenge auf nur 115 Kilo


33


gramm Ammoniak (R717) reduziert.

Das natürliche Kältemittel unterliegt

nicht der F-Gas-Verordnung und ist

somit langfristig zukunftssicher.

Mit einem COP (Coefficient of

Performance) von 3,9 bieten die

DualPAC Großwärmepumpen einen

hohen Wirkungsgrad – das führt zu

niedrigen Betriebskosten und hält

die CO 2 -Belastung gering. Für jede

eingesetzte Kilowattstunde Strom

erzeugen sie mehr als doppelt so viel

Wärme. Zudem sind sie mit je sieben

Metern Länge, drei Metern Breite, 2,6

Metern Höhe und einem Gewicht von

rund 17 Tonnen äußerst kompakt.

Projekt PowerLahn –

ein iKWK-System mit Zukunft

Im iKWK-System der SWG übernehmen

die drei Großwärmepumpen

in den wärmeren Sommermonaten

die Grundlast der Fernwärmeversorgung.

In der Regel bietet das Wasser

der Lahn von April bis Oktober dafür

ausreichend hohe Temperaturen. Ein

positiver Nebeneffekt: Die gezielte

Abkühlung des Flusswassers im Rücklauf

wirkt zugleich einer Überhitzung

entgegen und trägt auf diese Weise

sogar dazu bei, empfindliche Organismen

im Fluss zu schützen.

Während der Heizperiode ergänzen

die beiden BHKWs im System

die Versorgung. Sie kommen vorrangig

dann zum Einsatz, wenn die

Flusstemperaturen niedrig sind und

darum die Wärmepumpen weniger

effizient arbeiten können. Die BHKWs

erzeugen jährlich rund 50.000 MWh

Wärme und etwa 47.000 MWh Strom

– und erreichen einen Gesamtwirkungsgrad

von 95 %. Sie gewährleisten

die Wärmeversorgung auch

bei niedrigen Außentemperaturen

zuverlässig.

Ebenfalls unabdingbar im iKWK-

System ist die P2H-Anlage, die die

Überschüsse aus den erneuerbaren

Energien nutzt und in Wärme umwandelt.

Ihr Wirken trägt weiter zur

Dekarbonisierung des Wärmenetzes

bei, dient aber ebenfalls dazu, das

Stromnetz zu stabilisieren – insbesondere

bei hoher Einspeisung durch

Wind- und Solarstrom. Damit lässt

sich flexibel auf Schwankungen im

Stromnetz reagieren.

Abb. 1: Im iKWK-System der Stadtwerke Gießen übernehmen die Großwärmepumpen in den

wärmeren Sommermonaten die Grundlast der Fernwärmeversorgung. Bild: Johnson Controls

Die beiden BHKWs und das P2H-Modul

finden bei den Stadtwerken auf

dem Gelände des Heizkraftwerks

Platz und ersetzen perspektivisch die

älteren Gasturbinen der HKW Gießen

GmbH. Mit ihrer iKWK-Anlage sparen

die SWG zukünftig über 7.700 Tonnen

CO 2 pro Jahr ein und tragen wesentlich

zur Klimawende bei.

Ein Modell für nachhaltige

Stadtwärme und Einsparpotentiale

Mit dem Projekt PowerLahn demonstrieren

die SWG gemeinsam mit

Johnson Controls, wie eine zukunftsfähige

Lösung für die kommunale

Wärmeversorgung idealerweise ausgestaltet

sein kann. Das Wasser der

Lahn, das ohne das iKWK-System

rund um die Uhr ungenutzt vorbeifließen

würde, wird mithilfe modernster

Technologie als regenerative

Energiequelle erschlossen. Das

trägt dazu bei, Effizienz, Wirtschaftlichkeit

und Versorgungssicherheit

des Fernwärme netzes erheblich zu

erhöhen. Im Vergleich zu konventionellen

Gasheizungen sinken die Erzeugungskosten

deutlich.

So markiert das Pilotprojekt der

Gießener Stadtwerke einen weiteren

wichtigen Schritt in Richtung Wärmetransformation.

Es beweist, dass

lokale Umweltwärme effizient in bestehende

Infrastrukturen eingebunden

werden kann, um ökologische

und ökonomische Vorteile zu generieren

– und kann darum anderen

Städten als Vorbild dienen.

Ein Vorbild für ganz Europa

Projekte wie PowerLahn sind grundlegend

für die Wärmewende in ganz

Europa. Den kritischen Industrien

und Einrichtungen gehen Tag für Tag

große Mengen wertvoller Wärmeenergie

verloren, weil sie entweder

ungenutzt aus Prozessen entweichen

oder gar nicht erst aus natürlichen

Quellen wie Luft, Boden oder

Wasser erschlossen werden. Doch

setzen Städte und Stadtwerke wie

die SWG, Energieversorger und

Industrie unternehmen

zunehmend

auf Wärmepumpenlösungen, um

solche Energiequellen zu nutzen. Sie

profitieren von deutlich niedrigeren

Betriebskosten und CO 2 -Emissionen

– und leis ten gleichzeitig einen positiven

Beitrag für die Umwelt.

So konnte ein Krankenhaus, das

mithilfe einer geothermisch betriebenen

Wärmepumpe auf die Wärme

aus einem Stollen in 200 Metern Tiefe

zurückgriff, die Energiekosten um

30 % senken – und 80 % des Wärmebedarfs

zuverlässig decken. In Dänemark

erreicht das Aalborg-Krankenhaus

nahezu Klimaneutralität: Seine

CO 2 -Emissionen reduzierten sich um

bis zu 90 %, die Energiekosten um

80 %. Der Stadtrat des britischen



Abb. 2: Johnson Controls ist Pionier für Wärmepumpenlösungen und bietet ein umfassendes Portfolio für gewerbliche, institutionelle und

industrielle Anwendungen.

Bild: Johnson Controls

Hounslow investierte derweil in 60

Schulen und öffentlichen Gebäuden

in die Umrüstung von Gasheizungen

auf Luft-Wärmepumpen und spart

nun über 50 % der Energiekosten und

CO 2 -Emissionen ein.

Auch der Industrie bieten Wärmepumpen

großes Potential: Ein führender

spanischer Lebensmittelherstel

TOP-PERFORMER

EINSPEISUNG & HOCHDRUCKBETANKUNG

BIOGAS | BIOMETHAN | ERDGAS

› Kompakte Komplettlösungen perfekt kombiniert zu

einer leistungsstarken Anlagenlösung

› Mit wetterfesten Einhausungen, Kühlsystemen für

extreme Standortbedingungen, Speichersystemen,

Steuerungen und Fülleinrichtungen für einen

reibungslosen Betrieb

› Plug & Play. Für jeden Einsatz maßgeschneidert und

modularisiert

› Vorgeprüft, dokumentiert und TÜV zertifiziert

› 50 – 500 bar

› 11 – 700 m 3 /h

› Luft- und Wassergekühlt

› Biomethan | Erdgas | Wasserstoff


Zum Produkt:


Johnson Controls

Bei Johnson Controls (NYSE: JCI) gestalten

wir die Umgebung, in der

Menschen leben, arbeiten, lernen

und sich erholen. Als eines der weltweit

führenden Unternehmen für

intelligente, gesunde und nachhaltige

Gebäude ist es unsere Mission,

die Gebäudeleistung zum Wohle der

Menschen, der Orte und des Planeten

zu verbessern. Seit 140 Jahren stehen

wir für Innovationen. Unser umfassendes

digitales OpenBlue Portfolio

bietet Lösungen der Zukunft für

das Gesundheitswesen, Schulen und

Universitäten, Rechenzentren, Flughäfen,

Sportstätten, die industrielle

Fertigung und andere Branchen.

Johnson Controls bietet das weltweit

größte Portfolio an Gebäudetechnik-,

Software- und Servicelösungen mit

einigen der vertrauenswürdigsten

Marken der Branche.

Für weitere Informationen besuchen Sie

www.johnsoncontrols.de

und folgen Sie uns auf sozialen Plattformen

unter @johnsoncontrols

ler spart jährlich 1,5 Millionen Euro

und rund 2.000 Tonnen CO 2 ein – das

entspricht den Emissionen von etwa

400 Haushalten.

Wärmepumpen im Einsatz

gewerbliche, institutionelle und industrielle

Anwendungen. Die Maschinen

des Unternehmens können bereits

heute alle Arten von natürlichen

Energie quellen nutzen – etwa Meer-,

Fluss- und Seewasser, Abwasser,

Sonnen energie, Biomasse oder Erdwärme.

Schon realisierbar und ebenso

zukunftssicher ist die Einbindung

unvermeidbarer Abwärme aus Industrieprozessen

und Rechenzentren.

Mit Wärmepumpen, die für Kältemittel

mit niedrigem oder sehr niedrigem

Treibhauspotential konzipiert

sind, übernimmt Johnson Controls zudem

gieverbrauchs von Brennstoffen zur

Warmwasserbereitung aufgewendet.

Darüber hinaus werden in den westeuropäischen

Ländern rund 25 % der

Primärenergie für Kühl- und Heizanwendungen

verwendet.

Da der Druck auf die natürlichen

Ressourcen anhält und die Energierechnungen

zukünftig weiter steigen,

ist unabdingbar, nach neuen,

umweltfreundlichen Lösungen zu suchen.

Ob in Luft, Wasser, Boden oder

Prozessen: Ungenutzte Wärmeenergie

findet sich überall und Wärmegang

eine führende Rolle beim Überpumpensysteme

erschließen die

hin zu klimafreundlichen Kältemitteln.

Dank Maschinen des weltweit

agierenden Unternehmens konnten

Kunden 2024 ihre Betriebskosten im

Schnitt um 53 % und die CO 2 -Emissionen,

verglichen mit konventionellen

Gasheizungen, um 60 % reduzieren.

se Energie und machen sie über die

Fernwärmenetze nutzbar. Sie verbessern

die Betriebsergebnisse, sichern

die Verfügbarkeit und Effizienz kritischer

Infrastrukturen und lenken

Investitionen in Innovation – für eine

bessere Wettbewerbsfähigkeit.

Unabhängig von der Quelle,

Fazit

lassen sich Großwärmepumpen lokal

betreiben. Das steigert die regionale

Die Wärmetransformation ist eines der

Topthemen der Energiewirtschaft, um

kommunale und privat wirtschaftliche

Dekarbonisierungsziele zu erreichen.

Angaben der Umweltschutzbehörde

EPA zufolge werden schätzungsweise

5 % des täglichen weltweiten Ener

Wertschöpfung und fördert die

Energie autonomie von Gemeinden

und Städten. So führt an Wärmepumpen

kein Weg mehr vorbei. Sie sind

unverzichtbar und eine Schlüsseltechnologie

für die Energiewende in

Europa.

Das Projekt in Gießen

Ob globale Industrie- und Fertigungsunternehmen,

Krankenhäuser, Städte

und Kommunen oder Energieversorger:

Erfolge wie diese basieren auf

Wärmepumpen, die Johnson Controls

in Europa entwickelt und baut. Sie bieten

Europa die Chance, weltweit führend

in der Energietechnologie zu

werden und gleichzeitig die traditionsreichen

Kernindustrien zu stärken.

Johnson Controls ist Pionier für

Wärmepumpenlösungen und bietet

ein umfassendes Portfolio für

Autor:

Erik Joseph

Vertriebsleiter HVACR Energy

Industrie- und Großwärmepumpen

Johnson Controls

Komponente l

Sabroe DualPAC Wärmepumpen

• Leistung: 3 x 1.774 kWth

• Gesicherte Laufzeit: April bis Oktober

• Emissionsfreie Wärmeauskopplung:

bis zu 29.000 MWh

• Versorgte Wohnungen: rund 3.900

• CO 2 -Einsparung (gegenüber einem

Gaskessel): 7.767 tCO 2 /a

Komponenten ll + lll

BHKWs und P2H-Modul

• Leistung thermisch: 2 x 4.726 kWth

• Leistung elektrisch: 2 x 4.507 kWel

• Gesicherte Laufzeit: September bis April

• Wärmeerzeugung: 49.995 MWh

• Stromerzeugung: 46.934 MWh

• Versorgte Wohnungen (Wärme):

rund 6.800

• Durchschnittshaushalte (Strom):

rund 21.300

• CO 2 -Einsparung (gegenüber

Turbinen anlage): 2.736t CO 2 /a

„Die größte Herausforderung für eine klimafreundliche

Fernwärmeversorgung ist

die effiziente Integration erneuerbarer Energien

in bestehende Systeme. Mit Power-

Lahn nutzen wir eine lokale, regenerative

Energie quelle und kombinieren sie mit

innovativer Wärmepumpentechnologie,

Kraft-Wärme-Kopplung und Power-to-Heat

– ein Modell, das zeigt, wie nachhaltige

Wärmeversorgung in der Praxis funktionieren

kann.“

Matthias Funk

Technischer Vorstand

der Stadtwerke Gießen



Intelligente KI-basierte Energiesysteme von Greenflash

Auf dem Weg zum

energieautarken Industriestandort

Hendrik Knese

Für das in Twist installierte intelligente KI-basierte Energiesystem hat Greenflash die insgesamt drei PV-Systeme von Giga Coating und

System Trailers zu einem zusammengefasst, die Gesamtleistung liegt bei über 2 MWp.

Bild: Greenflash GmbH

Für ihren gemeinsamen Kunden,

das Firmen-Doppel Giga Coating und

System Trailers im Emsland, hat das

Essener Unternehmen Greenflash

in Kooperation mit STABL Energy

ein intelligentes Energie system

realisiert. Die Kombination aus

Photo voltaik plus Energiespeicher

aus recycelten E-Auto- Batterien wird

von der neuen KI-basierten Software

Greencore AI von Greenflash

gesteuert. Energie intensiven Industrieunternehmen

wie Giga Coating

und System Trailers bieten sich damit

Vorteile, die in diesem Umfang

bisher kaum machbar schienen.

In der Industrie ist die Energiewende

längst angekommen, wenn auch mit

unterschiedlichem Handlungsdruck

für die jeweiligen Branchen. Themenkomplexe

wie steigende Energiepreise

und die Notwendigkeit, sich

in Richtung erneuerbarer Energien

zu positionieren, werden allerdings

nicht mehr verschwinden. Unternehmen,

die sich dem nicht stellen und

zeitnah Antworten und Lösungen finden,

riskieren nicht weniger als ein

betriebswirtschaftliches Debakel.

Solarstrom ja, aber bitte intelligent!

Viele Unternehmen haben sich

bereits für die Installation von Systemen

entschieden, mit denen sie

zumindest einen Teil ihres Energieverbrauchs

selbst abdecken können,

z.B. mit Photovoltaik. Prinzipiell ist

das ein guter erster Schritt, doch für

die Experten von Greenflash greift

die PV-Anlage auf dem Dach allein

viel zu kurz. „Ohne intelligente Steuerung

und ohne ein ganzheitliches

Konzept lässt man mit einer simplen,

‚dummen‘ PV-Anlage nicht nur ein

riesiges Potential ungenutzt liegen,

sondern verliert sogar noch Geld“,

erläutert Lennart Oklitz, Projektleiter

bei Greenflash, die Zusammenhänge.

„Das passiert an Tagen, an denen zu

bestimmten Zeiten ein Überangebot

an Strom vorhanden ist. Wer dann

seinen selbst erzeugten, aber ‚überschüssigen‘

Strom ins Netz einspeist,

zahlt dafür Geld – bis zu 1.000 Euro

und mehr an nur einem Tag.“ Dazu

gleich mehr.

Für die Giga Coating GmbH und

den Fahrzeugbauer System Trailers

direkt daneben – beide Unternehmen

gehören zusammen und haben ihren

Sitz in Twist bei Meppen im Emsland

– hat sich die gemeinsame Geschäftsführung

für ein solches intelligentes

Energiesystem entschieden, wie es

Greenflash entwickelt hat und umsetzt.

Bei Giga Coating steht Europas

modernste Oberflächenbeschichtungsanlage

für die KTL Tauchlackierung

und Pulverbeschichtung, in der

auch große Werkstücke für die Industrie

im vollautomatischen Betrieb beschichtet

werden. Die Einbrennöfen

benötigen viel Energie und brachten


37


Dependance in Berlin: „Während der

Markt bei Speicherlösungen allgemein

auf lange Batterieketten und

Hochvoltbatterien setzt, sorgt unsere

Architektur mit Batteriemodulen

für höhere Lang lebigkeit, Zuverlässigkeit

und Effizienz. Wir sind damit in

der Lage, sogar gebrauchte Batterien

aus Elektro autos zu verwenden, ohne

Abstriche bei Leistung und Lebensdauer

zu machen. Das ist mit Blick

auf Ressourcen effizienz und Kreislaufwirtschaft

ein wichtiger Punkt.“

Modulares Konzept mit

Multilevel-Wechselrichter

Abb. 1: Abnahme des Energiespeichers für Giga Coating und System Trailers durch Greenflash

und STABL im Juni 2025 in Twist, Emsland – links Lennart Oklitz, Technischer Projektleiter

Greenflash, rechts Markus Weiss, Project Manager STABL. Bild: Greenflash GmbH

das Unternehmen dazu, Alternativen

zu fossilen Brennstoffen zu finden.

Auch bei System Trailers ist der

Energiebedarf hoch, hier für die

Schweißroboter, mit denen dort

Anhänger und Sattelauflieger in verschiedensten

Varianten, in kürzester

Zeit und in großer Stückzahl gefertigt

werden. Beide Unternehmen kamen

2022 auf Greenflash zu mit dem

Wunsch, eine nachhaltige Lösung für

die Energieversorgung zu entwickeln.

Ganzheitliche Lösung mit

über 2 MWp – und einem

innovativen Speicher

intelligenten Lösung stellen, inklusive

Anbindung an die Strombörse.

Ein weiterer, wichtiger Meilenstein

war die nahtlose Integration eines

Energie speichers für den erzeugten

Solarstrom. Diesen Speicher hat unser

Partner STABL Energy gebaut, im

Juni 2025 in einem 20-Fuß-Container

angeliefert und mit uns zusammen in

Betrieb genommen.“

Das Besondere an der Lösung

von STABL ist das modulare Konzept,

erklärt Dr. Nam Truong, CEO

und Mitgründer des Unternehmens

mit Sitz in München und einer

Der STABL-Batteriespeicher für die

beiden Unternehmen im Emsland

besteht aus insgesamt 288 Second-

Chance-Batteriemodulen. Sie sollten

eigentlich in Elektrofahrzeugen eingebaut

werden, landeten aber zunächst

im Regal, bevor sie ihre zweite

Chance erhielten. Die nutzbare

Speicherkapazität liegt bei 1.233

kWh, mit einer Leistung von 405 kW.

Die Aufgabe des Speichers ist es, die

auftretenden Lastspitzen zu glätten

und Netzentgelte durch atypische

Netznutzung kleinzuhalten. Dank

des modularen Aufbaus lassen sich

einzelne Batteriemodule während

der gesamten Lebensdauer des Systems

bei Bedarf schnell und flexibel

austauschen.

„Giga Coating und System Trailers

sind für uns gleich aus mehreren

Gründen besondere Kunden“, erzählt

Lennart Oklitz. „Beispielsweise

haben wir die ursprünglich zwei Anschlusspunkte

für das Stromnetz zusammengelegt

und haben damit

jetzt ein System. Auch die PV-Anlagen

beider Firmen wurden zunächst

getrennt installiert, 390 kWp bei

System Trailers und ca. 749 kWp bei

Giga Coating. Wir haben sie in diesem

Zuge dann ebenfalls zusammengelegt.“

Eine weitere, zeitgleich installierte

PV-Anlage mit 1,2 MWp Leistung

wurde von Greenflash zertifi ziert und

in Betrieb genommen. Oklitz fährt

fort: „Dadurch, dass wir bei diesem

Projekt als Generalunternehmen

aktiv sind, konnten wir die Weichen

früh in Richtung einer ganzheitlichen,

Abb. 2: Ein stationärer Batteriespeicher von STABL Energy ergänzt das bei Giga Coating

und System Trailers installierte Energiesystem – damit kann das Unternehmen den selbst

erzeugten Solarstrom zwischenspeichern, den Eigenverbrauch besser steuern, Lastspitzen

kontrolliert verteilen sowie Stromkosten deutlich senken.




Ohne Speicher fehlt etwas

Dem Gewerbespeicher kommt insofern

eine große Bedeutung zu, weil

er die Möglichkeit bietet, sich von

der täglich wechselnden Dynamik

des Strommarkts auch einmal abzukoppeln.

Heißt: Den erzeugten,

aber aktuell nicht benötigten Strom

nicht unmittelbar ins Netz einspeisen

zu müssen – mit den bereits erwähnten

kostspieligen Folgen, wenn

der Strompreis aufgrund des Überangebots

negativ ist. Umgekehrt

kann ein Unternehmen Strom zu besonders

günstigen Zeiten einkaufen

und im Speicher auf Vorrat halten,

bis er gebraucht wird. Projektleiter

Lennart Oklitz: „Ein solches ganzheitliches

System, wie wir es hier bei Giga

Coating und System Trailers realisiert

haben, bietet Unternehmen so viel

mehr Möglichkeiten, ihre Energiekosten

zu reduzieren, als es mit einer

simplen PV-Anlage auf dem Dach

machbar wäre.“

Doch mit dem Speicher ist das

Energiesystem bei den Geschwisterunternehmen

in Twist noch nicht ausentwickelt:

Giga Coating und System

Trailers sind inzwischen Partner für

ein Pilotprojekt von Greenflash, mit

dem das neue KI-basierte System zum

Energiemanagement – Greencore AI

– in der Praxis zeigt, was es kann. „In

einfachen Worten steuert Greencore

AI ein Energiesystem so, dass für

den Kunden am Ende immer der

beste Strompreis herauskommt“, so

Lennart Oklitz. „Sobald beispielsweise

erkennbar ist, dass der Strompreis

negativ wird und das Einspeisen Geld

kostet, riegelt unsere KI-basierte Software

ab und verhindert, dass Strom

ins Netz abfließt und Kosten verursacht.

Wir haben schon jetzt Beispiele

aus der Praxis, bei denen es schnell

um Einsparungen im fünfstelligen Bereich

geht, die dank Greencore AI erzielt

werden.“

Greencore AI erschließt

das volle Potential

Doch das System kann weitaus mehr,

und seinen Kunden gibt Greenflash

Software-Tools an die Hand, mit

denen sie bis ins Detail sehen können,

wie das intelligent gesteuerte

Energiesystem arbeitet. Wie es zum

Beispiel auf Lastspitzen reagiert, wie

es auf den Speicher zugreift und

was bei atypischer Netznutzung geschieht.

„Ein aktuelles Beispiel: Giga

Coating wollte vom Stromversorger

wissen, ob bessere Konditionen

möglich seien, wenn sie ihren Energiespeicher

ab dem Nachmittag in

Driving the world

den Abend hinein entladen und damit

ihren Verbrauch senken“, erzählt

Oklitz. „Unsere Aufgabe war es, diesen

Wunsch in der Systemsteuerung

umzusetzen. In Zusammenarbeit mit

dem Stromversorger, der noch einige

Umbauten machen musste, ist uns

das mit Greencore AI in kurzer Zeit

gelungen.“

Das Handling der atypischen

Netznutzung ist bereits vollständig

Vorsprung durch Innovation

Der Automatisierungsbaukasten MOVI-C®

Antriebstechnik für Ihre Applikationen – modular, durchgängig, skalierbar. Der Automatisierungsbaukasten

MOVI-C® ist Ihr One-Stop-Shop für alle Automatisierungsaufgaben.

Ein Hersteller – eine durchgängige Komplettlösung. Mit Services, Hard- und Software von Planung

über Inbetriebnahme bis Betrieb und Servicefall.

– leistungsstarke Steuerungstechnik, leicht programmierbare Software und bedienerfreundliche

Visualisierungslösungen

– durchgängige Umrichtertechnik für Schaltschrank und dezentrale Installation

– Baukastensystem aus Drehstrommotoren, Servomotoren oder Antrieben für Linearbewegungen

www.sew-eurodrive.de/movi-c


SEW_MOVI-C_148x210_DE.indd 1 02.10.2025 09:25:10

39


in Greencore AI integriert, inklusive

der Abbildung des Mischbetriebs mit

dem Speicher. Viele weitere Funktionen

der neuen Software sind noch

im Entstehen, einige davon haben

sich in der Praxis bei Giga Coating

und System Trailers aber bereits bewährt

und ihr Poten tial gezeigt. Das

lernende System stellt beispielsweise

Verbrauchs prognosen ebenso zuverlässig

dar wie es die His torie aller

relevanten Daten wie Erzeugung, Verbrauch,

Lieferung und Bezug anzeigen

kann. „Dank der Prognosedaten

für Produktion und Verbrauch können

wir alle Prozesse so steuern, dass

die Energie kosten für unsere Kunden

immer im optimalen Bereich liegen“,

fasst Lennart Oklitz zusammen.

Weiterer Ausbau in Planung

Abb. 3: Im Inneren des 20-Fuß-Containers, in dem der modular aufgebaute Energiespeicher

von STABL installiert ist; gut zu erkennen sind die einzelnen Batteriemodule, sie bestehen bei

dieser Lösung aus Speichern für Elektroautos, die nie in Betrieb gegangen sind.




Auf dem Weg zu einer grüneren

Energie versorgung ist das Doppel im

Emsland bereits weit vorangeschritten.

Giga Coating und System Trailers

planen, weitere Energiespeicher zu

installieren, um sich noch stärker in

Richtung Autarkie zu bewegen und

die Elektrifizierung zu erhöhen, z.B.

auch durch den Einsatz von Hochtemperatur-Wärmepumpen.

Vor allem

Unternehmen mit einer energieintensiven

Produktion können mit

einem intelligenten, ganzheitlichen

Energie system von der Transformation

hin zu erneuerbaren Energien

enorm profitieren, ist sich Lennart

Oklitz sicher: „Dass es funktioniert

und handfeste Vorteile bringt, sehen

wir gerade bei unseren Greencore AI-

Anwendern in einer Weise, die uns

teils noch selbst überrascht. Das

Potential ist enorm.“

Autor:

Abb. 4: Das Schaubild illustriert, wie die KI-basierte Software Greencore AI von Greenflash ins

intelligente Energiesystem eingebunden ist.


Hendrik Knese

Technischer Vertrieb

Greenflash GmbH

Limbecker Platz 1

45127 Essen

E-Mail: info@greenflash.de

www.greenflash.de



Weil jede Kilowattstunde zählt

Torsten Blankenburg

Einsatzgebiete für die GET ® sind beispielsweise Erdgasübergabestationen, Schiffsmotoren, Geothermie- und Blockheizkraftwerke, aber auch

industrielle Prozesse, bei denen Abwärme entsteht und über einen ORC-Prozess genutzt werden kann. Bild: DEPRAG Schulz GmbH & Co. KG

Energiesparen ist das Gebot der

Stunde. Die Green Energy Turbine

(GET ® ) von DEPRAG hilft dabei, auch

geringe Mengen Restenergie aus

unter schiedlichen Medien zurückzugewinnen

und in Strom umzuwandeln.

Für eine hocheffiziente

und nahezu verlustfreie Regelung

des Generators sorgen die Drive

Controller der Hochgeschwindigkeitsspezialisten

von SIEB & MEYER.

Die letzten Reste aus der Zahnpastatube

quetschen oder sogar die

Tube aufschneiden, die fast leere Ketchup-Flasche

auf dem Kopf lagern,

den Joghurtdeckel ablecken oder die

Chipskrümel aus der Tüte schütteln:

Nichts verkommen lassen, hieß das

früher. Heute spricht man von nachhaltigem

Handeln oder Wirtschaften.

Vor allem, wenn es um Wärmeenergie

oder Strom geht, haben wir

spätestens seit dem Winter 2022/23

gelernt, dass es nicht klug ist, diese

Energie zu verschwenden. Das betrifft

nicht nur den Verbrauch, sondern

auch den verantwortungsvollen

Umgang mit Rest- beziehungsweise

Abwärme.

An dieser Stelle setzt die Green

Energy Turbine (GET ® ) von DEPRAG

gleich in zweierlei Hinsicht an: Zum

einen gewinnt sie (Rest)Energie, die in

Form von Wärme oder Überdruck in

einem Medium vorliegt, zum anderen

wandelt sie diese direkt in elektrische

Energie um. „Unsere Hauptgeschäftsfelder

waren ursprünglich Schraubtechnik

und Druckluft-Werkzeuge“,

erklärt Stefan Freundorfer, Produktmanager

GET bei der DEPRAG

Schulz GmbH u. Co. KG. „Für letztere

haben wir einen Turbinen-Motor

entwickelt. Daraus ist dann in Zusammenarbeit

mit der Ostbayerischen

Technischen Hochschule (OTH)

Amberg-Weiden und dem Zentrum

für Energietechnik (ZET) der Universität

Bayreuth die heutige Green

Energy Turbine entstanden – also ein

Turbinenantrieb gekoppelt mit einem

Generator.“

Die Green Energy Turbine ist

eine Strömungsmaschine, die einstufig

oder auch mehrstufig in axialer

oder radialer Bauform ausgeführt

werden kann. Durch die Expansion

eines Gases von einem hohen auf einen

niedrigen Druck bei konstantem

Massen strom wandelt dieser Expander

die verfügbare Energie in elektrische

Energie um. Die Entspannung


41


des Gases kann in der Düse – bei

Impulsturbinen – oder in Düse und

Laufrad – bei Reaktionsturbinen – erfolgen.

Die dabei entstehende kinetische

Energie wird in eine Drehbewegung

umgesetzt und treibt wiederum

den Generator an.

Direkte oder indirekte Nutzung

Im Wesentlichen gibt es für die GET ®

zwei Anwendungsbereiche – die

direkte und die indirekte Nutzung.

Bei der direkten Nutzung wird Energie

aus dem Druckabfall gewonnen.

Stehen beispielsweise Druckluft,

CO 2 oder ein anderes Gas mit Überdruck

zur Verfügung, kann das Medium

mit der Turbine direkt entspannt

und in Strom umgewandelt werden.

Bei der indirekten Nutzung wird ungenutzte

Abwärme mit Hilfe eines geschlossenen

Prozesses, dem sogenannten

Organic-Rancine-Cycle (ORC)

verstromt.

Dafür wird ein niedrig verdampfendes

Medium mit Hilfe einer

Speise pumpe zunächst verdichtet

und anschließend in einem Wärmetauscher

mit der vorhandenen Abwärme

erhitzt. Das nun gasförmige

Medium wird über die GET ® geleitet,

dort entspannt, dann verflüssigt und

erneut verdichtet. „Dieser geschlossene

Kreislauf wandelt bis zu 20 Prozent

der Wärmeenergie in Strom um“,

erläutert Stefan Freundorfer. „Das

heißt, aus beispielsweise 100 kW

thermischer Leistung entstehen etwa

20 kW elektrische Leistung.“

wir auf einen Baukasten zugreifen,

der verschiedene Leistungsstufen

abdeckt. Den Turbinenteil designen

wir kundenindividuell – abhängig unter

anderem von Medium, Druck und

Temperatur.“

Einsatzgebiete für die GET ® sind

beispielsweise Erdgasübergabestationen,

Schiffsmotoren, Geothermie-

und Blockheizkraftwerke,

aber auch industrielle Prozesse, bei

denen Abwärme entsteht und über

einen ORC-Prozess genutzt werden

kann. „Die Branchen sind vielfältig,

da nahezu überall Wärme ungenutzt

in verschiedenen Mengen und

Temperaturbereichen an die Umgebung

abgegeben wird“, betont Stefan

Freundorfer. „Unser Turbinen-Generator

ist bereits für kleine Leistungen

in kompakter und robuster Bauform

verfügbar. Außerdem kommt

die Turbinen einheit ohne Getriebe

zwischen Turbine und Generator

aus. Der Rotor des Generators befindet

sich im Medium und muss daher

nicht abgedichtet werden. Dadurch

ist die GET wartungsarm und bestens

für den Dauereinsatz geeignet.“

Hochfrequente Wechselspannung

verlustarm wandeln

Bereits vor mehr als 20 Jahren begann

die Zusammenarbeit von

SIEB & MEYER und DEPRAG – anfänglich

im Bereich der Schraubsteuerung

und später dann ergänzend

im Bereich GET ® . „Damals haben wir

eine Leistungselektronik gesucht,

die für hohe Turbinendrehzahlen

und entsprechend hohe Generatorfrequenzen

geeignet ist“, erinnert

sich Stefan Freundorfer. „Unsere Turbine

läuft mit 11.000 bis 40.000 Umdrehungen.

Die Frequenzumrichter

sollten die daraus resultierende

hochfrequente Wechselspannung

verlustarm wandeln.“

Die Drive Controller von

SIEB & MEYER bieten die dafür notwendige

hohe Taktfrequenz auch im

höheren Leistungsbereich und halten

gleichzeitig die Erwärmung des

Rotors gering. Letzteres ist wichtig,

da der wälzgelagerte Rotor der GET ®

nicht aktiv gekühlt werden kann. Zum

Einsatz kommen der SD2 beziehungsweise

bei höheren Leistungen der

Vom Einzelprojekt bis zur Serie

Die Green Energy Turbine ist ab einer

Leistung von 5 kW bis maximal

300 kW verfügbar und kann im Einzelprojekt

ebenso zum Einsatz kommen

wie in der Serie. „Unsere meistverkauften

Produkte haben eine

Leis tung zwischen 30 und 60 kW,

aber auch im Bereich von 100 kW

und mehr verzeichnen wir zunehmendes

Interesse“, erklärt Stefan

Freundorfer. „Das hat den Hintergrund,

dass der Preis pro Kilowatt

mit steigender Leistung abnimmt.

Die doppelte Leistung kos tet nicht

doppelt so viel, sondern vielleicht ein

Drittel mehr. Beim Generator können

Abb. 1: Anwender der GET ® profitieren von der langjährigen Zusammenarbeit und den

optimal aufeinander abgestimmten Technologien von DEPRAG und SIEB & MEYER.



Bild: Climeon



Abb. 2: Die Drei-Level-Technologie von SIEB & MEYER liefert eine sehr gute Stromqualität und sorgt so für geringste Motorverluste und einen

entsprechend hohen Wirkungsgrad.

Bild: SIEB & MEYER AG

Multi- Level-Umrichter SD2M. Letzterer

wird in Kürze auch als aktualisierte

SD4M-Version für die Kooperation

mit DEPRAG zur Verfügung stehen.

Beide Drive Controller verfügen über

einen DC-Anschluss und ermöglichen

in Kombination mit einem Netzteil

den Energiefluss in zwei Richtungen.

„Um den Generator auf die gewünschte

Drehzahl zu bringen, muss

er motorisch hochgefahren werden“,

erläutert Ralph Sawallisch, Key

Account Manager Antriebselektronik

bei SIEB & MEYER. „Das heißt, der

Energiefluss ist zunächst umgedreht.

Dann wird der thermodynamische

Prozess der GET ® gestartet, der Gaskreis

geöffnet und als Reaktion Strom

ins Netz eingespeist. Unsere Drive

Controller halten die eingestellte

Drehzahl, egal in welche Richtung die

Energie fließt. Dabei punkten sie mit

einem sehr guten Wirkungsgrad und

einer kurzen Reaktionszeit. Das heißt,

sie können den Regelerfordernissen

schnell folgen.“

Doppeltes Know-how für

einzigartige Lösungen

Anwender der GET ® profitieren aber

nicht allein von den positiven Eigenschaften

der Drive Controller, sondern

darüber hinaus auch von der

langjährigen Zusammenarbeit und

den optimal aufeinander abgestimmten

Technologien beider Anbieter.

Gegen über dem Kunden treten

DEPRAG und SIEB & MEYER als

Duo auf. Das heißt, beide Unternehmen

stehen in allen Projektphasen

im engen Austausch. „Kein Projekt

ist wie das andere“, berichtet Ralph

Sawallisch. „Ein Anwender hat ungewöhnliche

Spannungen, beim nächsten

haben wir es mit anspruchsvollen

Umgebungsbedingungen zu tun.

Wieder ein anderer Kunde möchte

Erdgas expandieren, da müssen wir

dann den Ex-Schutz berücksichtigen.

Bei all diesen Herausforderungen

können wir praktisch doppeltes

Know-how in den Ring werfen und so

die perfekte Lösung generieren.“

Das weiß auch DEPRAG zu schätzen

und bringt inzwischen fast ausschließlich

die Drive Controller der

Lüneburger Hochgeschwindigkeitsspezialisten

zum Einsatz. „Mittler weile

schwören wir auf SIEB & MEYER“,

resümiert Stefan Freundorfer. „Die

Qualität, der Leistungs umfang der

Umrichter und die Vielfalt der Produkte

zahlen sich für uns aus. Außerdem

ist der Service hervorragend.

Technische Fragen werden schnell

und kompetent beantwortet und

auch bei der Dokumentation erhalten

wir Unterstützung. Da passt einfach

das Gesamtpaket.“

Fazit

Durch steigende Energiekosten und

Klimaschutzvorgaben nimmt die

Nachfrage nach Technologien zur

Verbesserung der Energieeffizienz zu.

Mit der Green Energy Turbine (GET ® )

von DEPRAG können selbst kleine

Energie mengen aus Gasen oder

Prozessen nutzbar gemacht werden.

So ist mit der neuen Technologie

eine Energie rückgewinnung in vielen

Indus triebereichen möglich. Die

Kombination aus GET ® und den Drive

Controllern von SIEB & MEYER bringt

Anwender ihrem Klimaziel näher und

spart gleichzeitig bares Geld.

Autor:

Torsten Blankenburg

CTO bei der SIEB & MEYER AG

Lüneburg

info@sieb-meyer.de

www.sieb-meyer.de


43


Schonende Entfeuchtung bei

voller Energieeffizienz

Abluftfreie Wärmepumpentrocknung für Lebensmittel –

bewährte Technik für Qualität und Nachhaltigkeit

Stephan Ortmann

Mit der Harter-Wärmepumpentrocknung verbessert Gäubodenkräuter Energieeffizienz und Produktqualität

Bild: Harter GmbH

Die Trocknung von Lebensmitteln

ist ein sensibler Prozess. Es geht

darum, Wasser zu entziehen, ohne

die wertgebenden Eigenschaften

des Produkts – Farbe, Aroma und

Inhaltsstoffe – zu beeinträchtigen.

Harter aus Stiefenhofen im Allgäu

beschäftigt sich seit über 30 Jahren

ausschließlich mit diesem Thema.

Schon früh entwickelte das Unternehmen

eine Kondensationstrocknung

auf Basis einer Wärme pumpe.

Was in den 1990er Jahren noch als

ungewöhnlich galt, ist heute eine

etablierte Technologie in zahlreichen

Branchen. Über 2.000 Anlagen

aus Stiefenhofen sind derzeit

in den verschiedensten Bereichen

im Einsatz, viele davon in der DACH-

Region.

Seit einigen Jahren setzt auch die

Lebens mittelindustrie verstärkt auf

diese Technik. Der entscheidende

Punkt: Das System arbeitet in einem

lufttechnisch vollständig geschlossenen

Kreislauf – es entsteht keine

Abluft. Damit werden die Produktionsräume

nicht mit Feuchtigkeit

belastet, Maschinen und Materialien

bleiben geschützt, und das Betriebsklima

bleibt konstant. Zugleich

bleiben Optik, Aroma und Inhaltsstoffe

der Lebensmittel weitgehend

erhalten.

Die eingesetzte Luft bleibt konstant

trocken und ungesättigt. Sie

nimmt die Feuchtigkeit der Produkte

auf und gibt sie im Kondensationsprozess

wieder ab. Durch diesen

physi kalischen Ansatz ist es möglich,

Lebensmittel bei Temperaturen

zwischen 20 und 75 °C zu trocknen –

deutlich niedriger als viele herkömmliche

Verfahren. Das Ergebnis: eine

produktschonende Entfeuchtung

bei gleichzeitig hoher Energieeffizienz.

Im Vergleich zu konventionellen

Verfahren lassen sich Energieeinsparungen

von bis zu 75 Prozent erzielen

– bei gleichbleibend hoher Prozesssicherheit.

Der Nutzen ist vielschichtig: Nährstoffe

bleiben erhalten, Farben bleiben

stabil, Aromen werden nicht ausgetrieben.

Gleichzeitig reduziert sich

der Energieverbrauch, da die Wärmepumpe

die eingesetzte Energie kontinuierlich

nutzt.

Harter bietet verschiedene Bauarten

an, angepasst an Produkt und

Prozess. Bandtrockner eignen sich

für kontinuierliche Linien, die große

Mengen verarbeiten. Trommeltrockner

sind vor allem bei kleineren

Chargen oder bei Produkten interessant,

die durch eine leichte

Bewegung während der Trocknung

gleichmäßiger entfeuchtet werden.



Hordentrockner wiederum bieten die

Möglichkeit, sowohl Schüttgüter als

auch Produkte in Einzellagen flexibel

zu verarbeiten. Allen Systemen gemeinsam

ist die Inte gration der Wärmepumpentechnik.

Praxisbeispiel Gäubodenkräuter

Ein eindrucksvolles Beispiel liefert

Gäubodenkräuter in Straubing. Das

Unternehmen verarbeitet Kräuter

wie Petersilie und Schnittlauch, die

aus regionalem Anbau stammen. Die

Rohware wird geschnitten, getrocknet

und anschließend an Lebensmittelhersteller

in ganz Deutschland

geliefert. Bislang nutzte Gäubodenkräuter

einen gasbefeuerten Bandtrockner

mit sieben Bändern à zwölf

Metern Länge. Pro Stunde wurden

rund 1.250 Kilogramm Kräuter getrocknet,

bei einer durchschnittlichen

Temperatur von 100 °C. Der Energiebedarf

lag bei 1.900 kW thermisch –

bereitgestellt über fünf Gasbrenner.

Mit steigenden Gaspreisen und zunehmender

CO 2 -Belastung wurde

der Betrieb immer unwirtschaftlicher.

Geschäftsführer Richard Bachl

entschied, nach energieeffizienten Alternativen

zu suchen. Auf der Anuga

Foodtec kam der Kontakt zu Harter

zustande. Anstatt den funktionstüchtigen

Trockner auszutauschen,

entstand die Idee, ihn mit Wärmepumpentechnik

umzurüsten. Damit

realisierte Harter erstmals im

Abb. 1: Für die Trocknung von Lebensmitteln gibt es diverse Varianten. Alle Trockner sind mit

einem Wärmepumpenmodul ausgestattet und arbeiten so energieeffizient, dass sie staatlich

bezuschusst werden.


Lebensmittelbereich ein Retrofit –

während individuelle Neuanlagen

nach Kunden anforderung schon lange

zum Portfolio gehören.

Infolgedessen wurden die Gasbrenner

stillgelegt und durch fünf

Wärmepumpenmodule ersetzt. Diese

sind über isolierte Rohrleitungen

mit der Trocknungsanlage verbunden.

Die Module erzeugen die notwendige

Prozessluft, entfeuchten sie

im Kondensationsprozess und führen

sie in den Kreislauf zurück. Seitdem

arbeitet der Trockner abluftfrei,

energieeffizient und unabhängig von

klimatischen Bedingungen.

Die Ergebnisse sind klar: Der

Energie verbrauch sank um 74 Prozent

– von 1.900 kW thermisch auf

500 kW elektrisch. Gleichzeitig konnte

die Prozesstemperatur auf 75 °C

abgesenkt werden. Die Kräuter behalten

ihre intensive grüne Farbe, ihr

volles Aroma und einen hohen Gehalt

an wertgebenden Inhaltsstoffen.

Empfindlichere Pflanzen wie Kapuzinerkresse

werden sogar bei 40 °C

verarbeitet. Gerade für Produkte, die

später in Arzneimitteln eingesetzt

werden, ist die Schonung der Wirkstoffe

entscheidend.

Auch im Betrieb selbst brachte

die Umrüstung Vorteile. Die Filterbox,

die zuvor nur im Stillstand gewechselt

werden konnte, ist heute so integriert,

dass der Austausch während

des laufenden Betriebs möglich ist.

Damit wurden Ausfallzeiten reduziert

und die Anlagenverfügbarkeit erhöht.

Der Weg zum Retrofit führte

über das Technikum. Dort wurden

zunächst Trocknungsversuche mit

kleineren Mengen durchgeführt. So

konnten Parameter wie Temperatur,

HOCHDRUCKTECHNIK

FLEXIBEL. NACHHALTIG. ZUKUNFTSSICHER.

HÖCHSTE

PERFOR-

MANCE:

max. 4.000 bar

max. 10.000 l/min

max. 600 m 3 /h

max. 3000 kW

Über 50 Jahre deutsche Ingenieurskunst – „Made in Germany“

Baukastensystem: Effiziente, modulare Lösungen für jede

Herausforderung Nachhaltige Materialien: Langlebig, umweltschonend,

wartungsarm

Technische Highlights: Flexibel: Für anspruchsvollste

Anwendungen konfigurierbar Effizient: Reduzierte Wartung

und Kosten durch langlebige Komponenten Zukunftssicher:

Anpassbar an individuelle Anforderungen

HOCHDRUCKTECHNIK

HOCHDRUCKAGGREGATE

HOCHDRUCK-PLUNGERPUMPEN

Entdecken Sie die Zukunft der Hochdrucktechnik auf www.KAMAT.de


45


Förderung als krönender Abschluss

Abb. 2: Durch den Einsatz einer Wärmepumpe konnte der Energiebedarf des Trockners von

ehemals 1.900 kW thermisch auf 500 kW elektrisch gesenkt werden – das entspricht einer

Einsparung von 74 %.


Luftvolumenstrom und Luftführung

exakt ermittelt werden. Anschließend

fanden Vor-Ort-Tests in Straubing

statt, bei denen die Kräuter direkt

aus den Vorprozessen entnommen

wurden. Diese Vorgehensweise stellte

sicher, dass die Umstellung in der

Praxis ohne Probleme funktionierte.

„Viele Hersteller haben gute

Trockner im Einsatz und es gibt keinen

Grund, daran zu rütteln“, erklärt

Stephan Ortmann aus dem technischen

Vertrieb von Harter. „Unter

bestimmten Umständen ist es möglich,

die bestehende Energiequelle

abzuschalten und auf Wärmepumpentechnik

umzurüsten.“ Welche

Umstände dies sind, bleibt eine

Einzel fallentscheidung. Lebensmitteltechnologe

Fabian Baur ergänzt: „Zu

viele Parameter spielen mit hinein.

Deshalb prüfen wir jeden Fall sorgfältig

im Technikum.“

Das Retrofit bei Gäubodenkräuter

zeigt, dass Wärmepumpentechnologie

nicht nur für Neuanlagen geeignet

ist. Sie bietet auch für bestehende

Systeme eine zukunftsfähige

Option – ökologisch, ökonomisch und

produktschonend.

Maßgeschneiderte Lösungen durch

das Technikum

Das Technikum ist das Herzstück

der Entwicklung. Band-, Horden-

und Trommeltrockner stehen dort

in praxisgerechter Größe zur Verfügung.

Kunden bringen ihre Produkte

ein, um die optimalen Prozessbedingungen

zu ermitteln. Dabei

werden nicht nur Zeit und Temperatur

geprüft, sondern auch strömungstechnische

Größen.

Luftvolumenstrom und Geschwindigkeit

bestimmen, wie schnell

und wie gleichmäßig ein Produkt

trocknet. Die Luftführung entscheidet

über die Homogenität der Ergebnisse.

Eine gezielte Anströmung

ist unerlässlich, um auch bei Schüttgütern

gleichmäßige Ergebnisse zu

erzielen.

Darüber hinaus prüft das Technikum,

ob Temperier- oder Kühlphasen

erforderlich sind. Manche Produkte

profitieren von gezielten Temperaturwechseln,

andere erfordern eine

sanfte Nachbehandlung. Die Wärmepumpentechnik

kann diese Anforderungen

flexibel integrieren.

Neben den Versuchen im Allgäu

bietet Harter Leihanlagen an,

mit denen Tests direkt beim Kunden

möglich sind. In einigen Fällen werden

auch individuelle Testtrockner

konstruiert, die speziell für ein Projekt

ausgelegt sind. So stellt Harter

sicher, dass die Planung auf belastbaren

Daten basiert und spätere Anlagen

zuverlässig arbeiten.

Für die Lebensmittelindustrie ist

dieses Vorgehen von hohem Wert.

Die Trocknung ist ein Zusammenspiel

aus Thermodynamik, Strömungsmechanik

und Produktspezifik. Nur

wenn alle Faktoren exakt aufeinander

abgestimmt sind, entstehen reproduzierbare

Ergebnisse mit gleichbleibender

Qualität.

Die Wärmepumpentechnologie überzeugt

nicht nur technisch, sondern

auch wirtschaftlich. Bereits 2017 wurde

sie in Deutschland, Öster reich

und der Schweiz als förderfähige Zukunftstechnologie

eingestuft. Unternehmen,

die in diese Technik investieren,

können staatliche Zuschüsse

beantragen – sowohl für Neuanlagen

als auch für Retrofits wie bei

Gäubodenkräuter.

Dies reduziert die Investitionshürde

erheblich. Hersteller profitieren

doppelt: Sie sparen Energie und

Betriebskosten, während Förderprogramme

die Finanzierung erleichtern

und Amortisationszeiten verkürzen.

Damit verbindet die Wärmepumpentrocknung

ökologische, ökonomische

und produktspezifische

Vorteile. Sie schont die Produkte, ermöglicht

eine sichere und abluftfreie

Produktion, spart Energie – und

wird staatlich gefördert. Für viele

Lebens mittelhersteller ist dies die

ideale Kombination, um sich langfristig

nachhaltig und wettbewerbsfähig

aufzustellen.

Abb. 3: Lebensmitteltechnologe Fabian

Baur ermittelt im Technikum die optimalen

Prozess bedingungen für eine gleichmäßige

und effiziente Trocknung Bild: Harter GmbH

Autor:

Stephan Ortmann

Harter GmbH

88167 Stiefenhofen

Tel. +49 (0)8383 9223–12

stephan.ortmann@harter-gmbh.de

www.harter-gmbh.de



Gummiverschleiß und grüne Innovation:

Auf dem Weg zur nachhaltigen Mobilität

Ruibin Xu, Naoshi Miyashita, Bo Persson

Wenn sich Gummi abnutzt, setzt es

winzige Partikel in die Umwelt frei.

Einige sind groß genug, um sie zu

sehen, aber viele sind mikroskopisch

klein - zu klein, um sie zu erkennen,

aber möglicherweise mit

erheblichen Folgen für die Umwelt.

In professionellen Räderhotels wird das Problem des Profilabriebs von Fahrzeugreifen sichtund

greifbar.

Bild: Forschungszentrum Jülich/Sascha Kreklau

Gummiabrieb ist ein unsichtbarer

Prozess, über den die meisten Menschen

kaum nachdenken. Dennoch

findet er überall um uns herum statt:

an Autoreifen, Motordichtungen, Aufzugsgurten

und sogar an den Sohlen

unserer Schuhe. Er ist ein Nebenprodukt

der Reibung, einer Kraft die die

Bewegung sich berührender Körper

zueinander hemmt, aber dadurch

richtungsgebende Kraftübertragung

erst möglich macht.

Als Kernbestandteil des modernen

Landverkehrs spielen Gummireifen

eine entscheidende Rolle bei

der Lastübertragung, der Kraftübertragung

und der Fahrzeugsicherheit.

Nach Angaben von Tire Business erreichten

die kombinierten Umsatzerlöse

der 75 weltweit führenden Reifenhersteller

im Jahr 2022 rund 186,8

Milliarden USD [1]. Der Jahresbericht

2024 von Michelin [2, 3] schätzt, dass

die weltweite Reifenproduktion 1,785

Milliarden Einheiten erreichte.

Der Reifenverschleiß ist eine

wichtige Form des Gummiabriebs

und unterscheidet sich von anderen

Arten des Materialverlusts durch das

große Volumen und die Langlebigkeit

der dabei entstehenden Partikel. Da

Reifen bei regelmäßiger Fahrt, insbesondere

auf rauen Straßen, abgenutzt

werden, geben sie einen stetigen

Strom kleiner Partikel an die

Umwelt ab. Diese Partikel sind weithin

als eine der Hauptquellen für die

Verschmutzung durch Mikroplastik

anerkannt [4, 5], zusammen mit

den Partikeln aus der Textilindustrie

[6]. Sie wurden jetzt als die größte

Einzel quelle für primäres Mikroplastik

in der Umwelt identifiziert, mit einer

geschätzten jährlichen weltweiten

Freisetzung von 6,3 Millionen

Tonnen [7]. Regionale Studien zeigen,

dass bis zu 28 % der primären Mikroplastikverschmutzung

der Meere auf

Reifenabrieb zurückgeführt werden

kann [8]. Wenn diese Partikel von

Meeresorganismen verschluckt werden,

können sie sich in deren Verdauungssystemen

ansammeln und sogar

die Nahrungskette durchlaufen,

wobei sie sich auf ihrem Weg weiter

anreichern [9, 10].

Problematische Füllstoffe

Das Problem könnte sich durch die

bei der Reifenherstellung verwendeten

chemischen Zusatzstoffe noch

verschärfen. Dazu gehören verstärkende

Füllstoffe wie Ruß und Kieselsäure

sowie Zusätze wie Antioxidantien

(z. B. 6PPD), Weichmacher und

Spuren von polyzyklischen aromatischen

Kohlenwasserstoffen (PAK),

die während der Herstellung und

Verwendung in den Reifen gelangen

[11, 12]. Diese Chemikalien können

langsam in die Umwelt freigesetzt

werden, wenn sich die Reifenpartikel

durch Sonnenlicht, Wasser oder

mikrobielle Aktivität zersetzen [13-

15]. Toxikologische und ökologische

Studien haben gezeigt, dass freigesetzte

Stoffe wie Zinkionen, Benzothiazolverbindungen,

PAK und ihre

Nebenprodukte eine Reihe von

schädlichen Auswirkungen haben

können, darunter akute Toxizität und

Entwicklungsstörungen bei lebenden

Organismen [16-19]. Es ist jedoch

wichtig anzuerkennen, dass diese

Additive eine wesentliche Rolle bei

der Gewährleistung der Sicherheit,

Haltbarkeit und Kraftstoffeffizienz

von Reifen spielen, was erhebliche

wirtschaftliche und gesellschaftliche

Vorteile mit sich bringt. Die Verringerung

der Menge an Mikroplastik aus

dem Reifenverschleiß ist daher von

großer ökologischer Bedeutung, wie

in jüngsten internationalen Bewertungen

[5] hervorgehoben wird.

Es gibt auch einen starken wirtschaftlichen

Grund, den Reifenverschleiß

zu verringern. Ein Bericht der

U.S. National Academies of Sciences

[20] zeigte, dass eine Verlängerung

der Reifenlebensdauer um 10 %

zu Einsparungen von rund 12 USD

pro Fahrzeug und Jahr führen kann.

Diese Erkenntnis wird von Consumer

Reports [21, 22] bestätigt, die

feststellten, dass Reifen mit hoher

Lebensdauer zwar im Voraus mehr

kosten, ihre Kosten pro Kilometer

jedoch um mehr als 50 % niedriger

sein können als die von günstigen

Einsteigermodellen [23]. Bei rund 280

Millionen zugelassenen Fahrzeugen

in der Europäischen Union im Jahr


47


2023 [24] könnte eine Verbesserung

der Reifenhaltbarkeit in der gesamten

Flotte erhebliche wirtschaftliche

und ökologische Vorteile bringen.

Dieses Ziel steht im Einklang mit dem

europäischen Green Deal, der darauf

abzielt, die Umweltverschmutzung zu

reduzieren und eine nachhaltigere

Mobilität auf dem gesamten Kontinent

zu fördern [25, 26].

Unterschiedliche Testmethoden

Die Abnutzung von Gummi ist nicht

nur ein wichtiges ökologisches und

wirtschaftliches Problem, sondern

auch eine langjährige wissenschaftliche

Herausforderung, die die Aufmerksamkeit

der Forscher seit Jahrzehnten

auf sich zieht.

Die Erforschung des Verschleißes

hat eine lange Geschichte, die sowohl

experimentelle Beobachtungen als

auch theoretische Modellierung

umfasst [27]. Was die experimentelle

Seite betrifft, so konzentrierten

sich die ersten Forscher darauf, den

Reifenverschleiß unter kontrollierten

Laborbedingungen zu simulieren. Im

Jahr 1929 schlug Lambourn [28] einen

der ersten standardisierten Abriebtests

vor, um den Straßenverschleiß

im Labor zu simulieren. Dieser Ansatz

bildete eine wichtige Grundlage für

die Verknüpfung von Materialeigenschaften

im Labor mit der Haltbarkeit

von Reifen in der Praxis. Im Laufe der

Jahre wurden verschiedene Labormethoden,

wie der Akron- und der

DIN-Abriebtest, entwickelt und später

standardisiert, um die Verschleißfestigkeit

von Gummi zu bewerten.

Diese Tests führten kontrollierte Reibungs-

und Gleit bedingungen ein,

um die Abnutzung auf wiederholbare

Weise zu beschleunigen und lieferten

wichtige Werkzeuge für die Materialauswahl

und die Laufflächenoptimierung.

Studien haben jedoch gezeigt,

dass es oft schwierig ist, Laborverschleißtests

mit (zeitaufwendigen

und teuren) Fahrzeugtests in Originalgröße

zu korrelieren, bei denen

dieselben Reifen auf Pkw oder Lkw

montiert und auf normalen Straßen

gefahren werden. Einer der Hauptgründe

dafür ist, dass die in Labortests

angewandten Eingangsbedingungen

im Vergleich zu den typischen

Betriebsbedingungen zu streng sein

können.

Das einflussreichste und am weitesten

verbreitete theoretische Verschleißmodell

ist das Archard-Modell

[29], das in den 1950er Jahren

vorgeschlagen wurde. Es geht davon

aus, dass sich die Kontaktbereiche

plas tisch verformen und dass

das Verschleißvolumen proportional

zur aufgebrachten Last und zum

Gleitweg und umgekehrt proportional

zur Materialhärte ist. Obwohl

das Archard-Modell allgemeine Tendenzen

im Verschleißverhalten erfasst,

wie z. B. die häufig beobachtete

lineare Abhängigkeit der Verschleißrate

von der Belastung und dem

Gleitweg nach dem Einlaufen, kann

es weder die Verschleißrate vorhersagen

noch die Mechanismen erklären,

die den Verschleiß bestimmen.

Tatsächlich hängt die Verschleißrate

im Archard-Modell von einem

dimensions losen Verschleißkoeffizienten

ab, der die Wahrscheinlichkeit

darstellt, dass sich bei jedem

Kontakt mit der Oberfläche ein Verschleißpartikel

bildet. Bei experimentellen

Messungen wurde festgestellt,

dass dieser Koeffizient zwischen 10 −7

und 10 −1 liegt, ohne dass ein grundlegendes

Verständnis dafür vorliegt,

warum. Während das Archard-Verschleißmodell

für einige Materialien

gut funktioniert, kann es nicht auf

Materialien wie Gummi angewendet

werden.

Für Gummiabrieb gibt es in der

Literatur nur wenige Modellierungsversuche.

Grosch und Schallamach

[30] schlugen 1965 eines der ersten

Modelle für den Gummiverschleiß

auf rauen Oberflächen vor, das das

Verschleißvolumen mit der Reibungsenergie

in Verbindung brachte. Folgestudien

haben jedoch gezeigt,

dass es keine einfache Beziehung

zwischen der Verschleißrate und

der dissipierten Energie gibt. Diese

frühen Modelle lieferten zwar einige

Erkenntnisse, aber viele stützten sich

stark auf empirische Kalibrierung und

ließen eine mikroskopische Erklärung

für die physikalischen Ursachen vermissen,

oder sie basierten auf problematischen

Beobachtungen. Infolgedessen

bleiben ihre Robustheit und

allgemeine Anwendbarkeit fraglich.

Komplexe Verschleißfaktoren

Das Verständnis der physikalischen

Grundlagen ist daher mehr als eine

akademische Übung. Es ist unerlässlich,

um seine Auswirkungen

zu verringern. Aber was macht den

Verschleiß von Gummi so schwer vorhersehbar?

Obwohl es sich um ein

alltägliches Phänomen handelt, ist

es nach wie vor schwierig, den Verschleiß

von Gummi mit wissenschaftlicher

Genauigkeit vorherzusagen.

Diese Herausforderung ergibt

sich aus der Tatsache, dass der Verschleiß

von Gummi ein stark gekoppelter

und multivariater Prozess ist.

Er hängt nicht nur von den intrinsischen

Eigenschaften des Gummis

selbst ab, sondern auch von einer

Vielzahl externer Faktoren. Zu

den wichtigsten Einflussparametern

gehören die folgenden:

• Materialeigenschaften: Verschiedene

Gummimischungen können

sich in ihrer Verschleißfestigkeit

stark unterscheiden. Die Art der

Polymermatrix (Natur- oder Synthesekautschuk),

der Vernetzungsgrad

sowie die Menge und Art der

Füllstoffe wie Ruß oder Kieselsäure

spielen eine wichtige Rolle.

Mechanische Eigenschaften wie

Härte, Zugfestigkeit, Reißfestigkeit

und dynamische Viskoelastizität

bestimmen, wie gut der Kautschuk

abrasiven Kräften widerstehen

oder dem Wachstum von Ermüdungsrissen

widerstehen kann. So

schneiden beispielsweise Mischungen

mit höherer Reißfestigkeit und

Bruchenergie bei Haltbarkeitstests

oft besser ab.

• Umweltbedingungen: Die Umgebungsbedingungen

haben einen

starken Einfluss auf das Verschleißverhalten.

Die Temperatur

ist ein Schlüsselfaktor. Hohe

Temperaturen verringern die

Reißfestigkeit und beschleunigen

die Alterung, während niedrige

Temperaturen das Gummi

härter machen und im Extremfall,

wie z. B. bei der Verwendung von

Sommerreifen unter winterlichen

Bedingungen, die Anfälligkeit für

spröde Schäden erhöhen können.



Auch die relative Luftfeuchtigkeit

und das Vorhandensein von Verunreinigungen

wie Wasser oder

Schlamm wirken sich auf den Verschleiß

aus. So können beispielsweise

trockene und nasse Bedingungen

zu unterschiedlichem

Verschleißverhalten führen. Wasser

oder Schlamm können eine

schmierende und kühlende Wirkung

haben, die dazu beiträgt, die

Schwere einzelner Reibungsvorgänge

zu verringern. Umweltbedingte

Alterungsfaktoren wie ultraviolettes

Licht und Ozon können

zur Rissbildung an der Oberfläche

führen und den Verschleißmechanismus

verändern.

• Reifenkonstruktion, Belastung und

Bewegungsbedingungen: Die Abnutzung

des Reifens hängt nicht

nur von der Gummimischung,

sondern auch von der Konstruktion

des Reifens ab. Verschleiß tritt

nur dann auf, wenn zwischen den

Profilblöcken und der Straßenoberfläche

Schlupf auftritt, was

typischerweise beim Bremsen,

Beschleunigen oder in Kurven der

Fall ist. Das Ausmaß des Schlupfes

hängt von der Reifenkonstruktion

ab. So weisen Radialreifen einen

geringeren durchschnittlichen

Schlupf und damit einen geringeren

Verschleiß (und eine bessere

Kraftstoffeffizienz) auf als Diagonalreifen.

Die vertikale Belastung

des Reifens, die Verteilung des Anpressdrucks

und die Art der Bewegung

(Rollen oder Gleiten) wirken

sich alle auf die Verschleißrate aus.

Im realen Fahrbetrieb führen Geradlinigkeit,

häufige Kurvenfahrten

und Bremsen zu unterschiedlichen

Verschleißerscheinungen. Die Vorhersagemodelle

müssen das gesamte

Spektrum der Fahrzeugbelastungen

und Fahrbedingungen

berücksichtigen.

• Eigenschaften der Straßenoberfläche:

Die Rauheit und die Zusammensetzung

der Straßenoberfläche,

ob rau wie Asphalt oder Beton

oder glatt wie epoxidbeschichtete

Böden in Parkhäusern, bestimmen

direkt, wie sie mit dem Gummi

inter agieren. Alle festen Oberflächen

sind auf verschiedenen Längenskalen

rau. Bei Straßenoberflächen

kann die Rauheit von der

Zentimeterskala bis hinunter zu

atomaren Abständen reichen, und

es ist nicht von vornherein klar,

welche Längenskalen für Reibung

und Verschleiß am wichtigsten

sind. Im Allgemeinen gilt: Je rauer

und kantiger die Oberfläche ist,

desto stärker ist der Verschleiß

tendenziell. So drücken beispielsweise

scharfe Spitzen in den

Gummi und erzeugen lokale Spannungskonzentrationen,

die zum

Reißen oder Abscheren des Materials

führen. Verunreinigungen wie

Staub oder Wasserfilme können

als „dritte Körper“ an der Grenzfläche

wirken und verringern in

der Regel sowohl die Reibung als

auch den Verschleiß. Um den Verschleiß

genau vorhersagen zu

können, müssen die Modelle die

Schnittstelle zwischen Reifen und

Straße realistisch darstellen. Die

Vereinfachung der komplexen Natur

realer Straßenoberflächen und

der Drittkörpereffekte in brauchbare

Modell parameter bleibt jedoch

eine große Herausforderung.

Zusammenfassend lässt sich sagen,

dass der Verschleiß von Reifen aus

einem komplexen Zusammenspiel

von Reifenkonstruktion, Materialverhalten,

Umgebungsbedingungen,

mechanischer Belastung und Oberflächeninteraktionen

resultiert. Aufgrund

des Mangels an zuverlässigen

Vorhersagemodellen, die auf physikalischen

Prinzipien beruhen, ist eine

genaue Verschleißvorhersage nach

wie vor eine große Herausforderung,

besonders dann, wenn sie auf ganze

Systeme unter realen Bedingungen

ausgedehnt wird.

Neues Testkonzept

Wenn Gummi auf einer harten, zufällig

rauen Oberfläche wie Beton oder

Asphalt gleitet, sind zwei Hauptarten

von Verschleiß zu beobachten. Die

eine ist die Bildung eines klebrigen

Schmierfilms auf den Oberflächen,

der als adhäsiver Verschleiß bezeichnet

wird. Die andere ist die Bildung

von Gummipartikeln, die als Ermüdungs-

oder abrasiver Verschleiß

bezeichnet wird. Beim Schmieren

handelt es sich um eine thermomechanische

Zersetzung in Gegenwart

von Sauerstoff (in einer reinen

Stickstoffatmosphäre tritt sie nicht

auf). Der häufigere Verschleißprozess

ist jedoch die Bildung von Verschleißpartikeln.

Persson und seine Mitarbeiter

haben kürzlich ein theoretisches

Verschleißmodell entwickelt, das die

Multiskalennatur der realen Oberflä

Abb. 1: Schematische Darstellung des Verschleißmechanismus auf der Grundlage des Persson-Verschleißmodells.

Wenn ein Gummiblock über eine raue Oberfläche gleitet, kann die

Kontaktfläche der Unebenheiten genügend elastische Energie speichern, um die Rissausbreitung

voranzutreiben und schließlich Verschleißpartikel zu erzeugen.

Bild: Mit Genehmigung von J. Chem. Phys. Band 7, Seite 162 (2025)


49


chenrauheit berücksichtigt [31]. Das

Modell basiert auf dem Konzept des

Ermüdungsrisses.

Ausbreitung in elastischen

Kontakten.

Sie geht davon aus, dass beim Kontakt

einer Straßenunebenheit mit

der Gummioberfläche elastische

Ener gie im Material in den Kontaktbereichen

der Unebenheiten vorübergehend

gespeichert wird. Wenn

die gespeicherte Energie hoch genug

ist, um molekulare Bindungen an

der Rissspitze aufzubrechen, wächst

der Riss (siehe Abb. 1). Ob dies geschieht,

wird durch den Vergleich der

Grenz flächenspannung mit einem

kritischen Schwellenwert festgestellt.

Liegt die Spannung unterhalb eines

kritischen Wertes, wachsen Risse

extrem langsam und nur unter dem

Einfluss reaktiver Gase wie Sauerstoff

oder Ozon (Spannungskorrosion);

dieser Beitrag zum Risswachstum

kann in den meisten Fällen vernachlässigt

werden.

Ein einziger Kontakt zwischen

dem Gummi und einer Unebenheit

der Straße reicht in der Regel nicht

aus, um ein Verschleißteilchen zu

erzeugen. Wenn der Gummi weiter

über die Oberfläche gleitet und auf

viele Unebenheiten trifft, breitet sich

der Riss allmählich aus. Das liegt daran,

dass ein Riss bei einem bestimmten

Spannungsniveau (oder gespeicherter

elastischer Energie) nur über

eine begrenzte Strecke wachsen

kann. Physikalisch gesehen wird das

Risswachstum durch eine Beziehung

zwischen Verschiebung und Rissenergie

bestimmt. Wenn die Zerreißenergie

nicht in der Nähe der Reißfestigkeit

liegt, sind viele Kontakte mit

Straßenunebenheiten erforderlich,

um Verschleißpartikel zu bilden. Dies

erklärt die Alltagserfahrung: Wenn

man hauptsächlich auf Stadtstraßen

fährt, können die Reifen mehrere Jahre

halten. Bei häufigen Fahrten auf

rauen Landstraßen oder im Gelände

verschleißen die Reifen dagegen viel

schneller. Auf raueren Oberflächen

kann die Grenzflächenbelastung

deutlich höher sein. Wenn die Spannung

einen bestimmten kritischen

Wert überschreitet, kann sich sogar

ein Stück Gummi bei einem einzigen

Kontakt ablösen. Solche Extremfälle

können zum Beispiel auftreten, wenn

ein Reifen auf einen scharfen Stein

trifft oder an der Kante eines Bordsteins

schleift.

Die Studien von Persson und

seinen Mitarbeitern zeigten auch,

dass die Verschleißrate proportional

zum Kontaktdruck und unabhängig

von der Gleitgeschwindigkeit

war. Dies weicht von der traditionellen

Sichtweise ab, bei der Tests

in der Regel bei höheren Geschwindigkeiten

durchgeführt werden, die

im Allgemeinen zu einer erheblichen

Reibungserwärmung führen. In dem

niedrigen Geschwindigkeitsbereich

(unter 1 cm/s), der in der Studie der

Gruppe von Persson verwendet wurde,

wurde keine signifikante Reibungserwärmung

beobachtet. Unter

realistischen Bedingungen, wie z. B.

beim ABS-Bremsen, können die lokalen

Schlupfgeschwindigkeiten in der

Reifen-Fahrbahn-Kontaktfläche zwischen

1−10 m/s erreichen. Obwohl

solch hohe Geschwindigkeiten in dieser

Arbeit nicht untersucht wurden,

würde die Reibungserwärmung in

diesen Situationen wahrscheinlich zu

einer höheren Verschleißrate führen.

Weitergehende Anwendungsfelder

Dieser theoretische Rahmen basiert

auf dem Persson-Modell der Kontaktmechanik,

das die Wahrscheinlichkeitsverteilung

der Spannung

beim Zusammendrücken zweier elastischer

Festkörper vorhersagt. Das

Verschleißmodell ermöglicht Vorhersagen

über Verschleißraten, die Anzahl

der Verschleißpartikel und ihre

Größenverteilung. Aufbauend auf

dem Modell des elastischen Kontakts

haben Persson und sein Team

die Theorie auch auf das plastische

Fließen ausgedehnt [32], welches

die Vorhersage des Verschleißes

bei elasto- plastischen Kontakten ermöglicht,

was besonders für Polymere

(außer Gummi) wichtig ist. Diese

Materialien kommen in unzähligen

Anwendungen zum Einsatz, und in

einigen Fällen kann der Verschleiß

schwerwiegende Folgen haben. So

werden beispielsweise Polyethylen

hoher Dichte (HDPE) und Polyethylen

Yokohama Rubber

Yokohama Rubber ist seit

langem für sein Engagement

bei der Weiterentwicklung

der Reifen technologie

und der Bewältigung der mit

der Reifennutzung verbundenen

Umweltprobleme bekannt.

In Zusammenarbeit mit

Dr. Persson und seinem Team

unterstützte das Unternehmen

die Entwicklung des ersten theoretischen

Modells, das in der

Lage ist, die Abnutzungsrate von

Gummi und die Verteilung der

Partikelgröße vorherzusagen. Im

Rahmen seiner YX2026-Strategie

treibt Yokohama weiterhin Innovationen

bei Gummimaterialien,

Reifendesign und Produktionstechnologien

voran, um eine

“kosten günstige und schnelle

Entwicklung von Qualitätsprodukten”

zu erreichen. Das

Unternehmen setzt sich weiterhin

dafür ein, Reifen mit verbesserter

Verschleißfestigkeit zu

liefern, einen Beitrag zum Umweltschutz

zu leisten und die

Entwicklung von Technologien

voranzutreiben, die die Kohlenstoffneutralität

unterstützen.

mit ultrahohem Molekulargewicht

(UHMWPE) häufig in künstlichen Gelenken

verwendet, wo Verschleiß die

Lebensdauer eines Implantats begrenzen

und Entzündungsreaktionen

im umliegenden Gewebe auslösen

kann [32].

Auch wenn die Theorie noch

nicht vollständig ist, bietet sie doch

eine neue Perspektive und wertvolle

Instrumente für die quantitative

und qualitative Vorhersage von Verschleiß.

In einer anderen Studie von

Persson und Mitarbeitern [33] wurden

Vergleichsexperimente mit zwei

weit verbreiteten Kautschukmischungen

durchgeführt: Naturkautschuk

(NR) und Styrol-Butadien-Kautschuk

(SBR), die beide mit Kohlenstoffund

Silika-Füllstoffen formuliert wurden.

Diese Materialien wurden auf



Beton oberflächen sowohl unter trockenen

als auch unter Wasserbedingungen

getestet (siehe Abb. 2).

Wie erwartet, wies NR in geschmierter

Umgebung innerhalb eines bestimmten

Druck bereichs deutlich geringere

Verschleißraten auf, was mit

den bisherigen Erkenntnissen übereinstimmt.

Im Gegensatz dazu zeigte

SBR eine unerwartete Erhöhung der

Verschleißrate unter denselben geschmierten

Bedingungen. Diese

Beobach tung deutet darauf hin, dass

die Mechanismen, die den Kautschukverschleiß

unter realistischen Bedingungen

steuern, komplexer sein

könnten als bisher angenommen.

Was kommt als Nächstes?

Gummiverschleiß beginnt im Mikround

Nanobereich, aber seine Auswirkungen

erstrecken sich auf globale

Umwelt- und Wirtschaftssysteme.

Mit wachsenden Fahrzeugflotten

und insbesondere mit der zunehmenden

Verbreitung von Elektrofahrzeugen

(EVs) wird das Problem

noch dringlicher. Elektrofahrzeuge

sind in der Regel schwerer und haben

ein höheres Drehmoment als

Fahrzeuge mit Verbrennungsmotor,

was zu einem schnelleren Reifenverschleiß

führt. In diesem Zusammenhang

sind das Verständnis und

die Kontrolle des Gummiabriebs zu

einer dringenden Priorität geworden.

Die Überbrückung der Kluft zwischen

Grundlagenforschung und nachhaltiger

Mobilität erfordert koordinierte

Anstrengungen in mehreren Schlüsselbereichen.

Aus wissenschaftlicher Sicht ist

die Verbesserung der Genauigkeit

und Anwendbarkeit unseres theoretischen

Rahmens ein wichtiger

Schritt, um zuverlässigere Vorhersagen

und eine breitere praktische

Anwendung zu ermöglichen. Zukünftige

Arbeiten sollten sich auf

die Verfeinerung des Modells konzentrieren,

indem tiefere Einblicke

in die Riss ausbreitung auf mikroskopischer

Ebene gewonnen werden

und statis tische Beschreibungen der

anfänglichen Oberflächenfehlerverteilung

einbezogen werden. Diese

Fort schritte würden die Fähigkeit

des Modells verbessern, die Variabilität

und Komplexität der realen Kontaktbedingungen

zu erfassen. Eine

solidere theoretische Grundlage würde

auch bessere Werkzeuge für die

Versuchsplanung, die Materialoptimierung

und das Benchmarking der

Leistungsfähigkeit bieten.

Auf der Materialebene sind Innovationen

bei den Gummirezepturen unerlässlich.

Der Ersatz herkömmlicher

Additive durch umweltfreundlichere

Alternativen könnte die Toxizität und

die langfristige Verweildauer von Verschleißpartikeln

in der Umwelt deut

Autoren:

Ruibin Xu 1 , Postdoktorand am

Forschungszentrum Jülich

Naoshi Miyashita 2 , Fellow und Leiter

des Modellierungs- und Analyselabors,

Yokohama Rubber Co.

Bo Persson 1 , Forscher am


Abb. 2: Verschleißspuren eines mit Kohlenstoff gefüllten SBR-Blocks, der unter wassergeschmierten

Bedingungen auf einer Betonoberfläche gleitet. Die auf dem Foto sichtbaren

schwarzen Spuren sind Verschleißpartikel, die sich entlang der Gleitbahn angesammelt haben.

Der Test wurde im Forschungszentrum Jülich, Deutschland, mit 10 Hin- und Herfahrten

von je 20 cm unter einer Last von 230 N durchgeführt.

Bild: Mit Genehmigung aus Wear, Band 578-579, Seite 206200 (2025)

1 Peter Grünberg Institut


52425 Jülich, Deutschland

2 The Yokohama Rubber Company

2-1 Oiwake, Hiratsuka

Kanagawa 254-8601, Japan


51


lich verringern. Parallel dazu können

die Entwicklung verschleißfester Mischungen

und die Verbesserung der

Ermüdungsfestigkeit und Bruchzähigkeit

auf molekularer Ebene die Gesamtlebensdauer

erhöhen und damit

die Partikelbildung während der

gesamten Lebensdauer des Produkts

weiter einschränken.

Verbesserungen in anderen Berei

chen wie Reifendesign, Nutzungsmanagement

und Recycling am

Ende des Lebenszyklus sind ebenfalls

vielversprechende Wege, um die

Gesamtauswirkungen des Gummiabriebs

zu verringern. Letztendlich

ist die Kontrolle des Gummiverschleißes

entscheidend, um sowohl grüne

Inno vationen als auch nachhaltige

Mobilität voranzutreiben.

[1] Tire Business. Global tire report top 75 tire makers in 2022.

[2] Michelin. Regulated Information of 2024.

[3] GlobeNewswire. Michelin: Segment operating income of 13.2 %

of sales in the first half of 2024. strong free cash flow generation.

Full-year guidance maintained. July 2024.

[4] United Nations Environment Programme. Combating marine

plastic litter and microplastics: Full assessment report. Tech. rep.

UNEP, 2018.

[5] United Nations Environment Programme.

Vehicle Tyre Particles in the Environment. Tech. rep. United

Nations Environment Programme, 2024.

[6] A. I. Osman et al. “Microplastic sources, formation, toxicity and

remediation: a review”.

In: Environmental Chemistry Letters 21 (2023), pp. 2129–2169.

[7] Pieter Jan Kole et al. “Wear and Tear of Tyres: A Stealthy Source

of Microplastics in the Environment”. In: International Journal of

Environmental Research and Public Health 14.10 (2017), p. 1265.

[8] Julien Boucher and Damien Friot. Primary Microplastics in

the Oceans: A Global Evaluation of Sources. Tech. rep. Gland,

Switzerland: International Union for Conservation of Nature

(IUCN), 2017, p. 43.

[9] Rachel R. Leads and John E. Weinstein. “Occurrence of tire wear

particles and other microplastics within the tributaries of the

Charleston Harbor Estuary, South Carolina, USA”.

In: Marine Pollution Bulletin 145 (2019), pp. 569–582.

[10] Brittney W. Parker et al. “Microplastic and tire wear particle

occurrence in fishes from an urban estuary: Influence of feeding

characteristics on exposure risk”.

In: Marine Pollution Bulletin 160 (2020), p. 111539.

[11] Ruchaya Boonyatumanond, Chavanida Y. Bern, et al. “Sources

of polycyclic aromatic hydrocarbons (PAHs) in street dust in a

tropical Asian mega-city, Bangkok, Thailand”.

In: Science of the Total Environment 384.1–3 (2007), pp. 420–432.

[12] Aatmeeyata and M. Sharma. “Polycyclic aromatic hydrocarbons,

elemental and organic carbon emissions from tire-wear”.

In: Science of the Total Environment 408 (2010), pp. 4563–4568.

[13] Andreas K. Wagner et al. “Tire wear particles in the aquatic

environment – A review”.

In: Science of the Total Environment 619–620 (2018), pp. 1031–1046.

[14] Karen Mu¨ller et al. “Probing the Chemical Complexity of Tires:

Identification of Potential Tire-Borne Water Contaminants with

High-Resolution Mass Spectrometry”.

In: Science of the Total Environment 802 (2022), p. 149799.

[15] Christian Halsband et al. “Car Tire Crumb Rubber: Does Leaching

Produce a Toxic Chemical Cocktail in Coastal Marine Systems?”

In: Frontiers in Environmental Science 8 (2020), p. 125.

[16] Salla Selonen et al. “Exploring the impacts of microplastics and

associated chemicals in the terrestrial environment – Exposure of

soil invertebrates to tire particles”.

In: Environmental Research 201 (2021), p. 111495. issn: 0013-9351.

[17] Stephanie Castan et al. “Uptake, Metabolism, and Accumulation

of Tire Wear Particle-Derived Compounds in Lettuce”.

In: Environmental Science & Technology 57.1 (2023), pp. 168–178.

[18] Haemi Kim Lia Kim Tae-Yang Lee and Youn-Joo An. “Toxicity

assessment of tire particles released from personal mobilities on

soil organisms”.

In: Journal of Hazardous Materials 437 (2022), p. 129362.

[19] Seokhwan Lee Yoonah Jeong and Sang-Hee Woo. “Chemical Leaching

from Tire Wear Particles with Various Treadwear Grades”.

In: International Journal of Environmental Research and Public

Health 19 (2022), p. 6006.

[20] National Research Council (U.S.), Transportation Research Board.

Tires and Passenger Vehicle Fuel Economy: Informing Consumers,

Improving Performance – Special Report 286. Washington,

D.C., Apr. 2006.

[21] Consumer Reports. How to Save Money When Buying Replacement

Tires. Nov. 2024.

[22] Consumer Reports. When to Replace Your Tires. Aug. 2024.

[23] Consumer Reports. Best Tire Values Based on Consumer Reports’

Tests. Oct. 2024.

[24] European Automobile Manufacturers Association (ACEA). Vehicles

in use – Europe 2023. Tech. rep. Brussels, Belgium: ACEA, 2023.

[25] European Commission, Directorate-General for Mobility and

Transport. Sustainable and Smart Mobility Strategy. Tech. rep.

Brussels, Belgium: European Commission, 2021.

[26] European Commission, Directorate-General for Environment.

Transport and the Green Deal. Tech. rep. Brussels, Belgium:

European Commission, 2021.

[27] R. Xu et al. “Rubber Wear: History, Mechanisms, and

Perspectives”.

In: Tribology Letters 73.90 (2025).

[28] L. J. Lambourn. “Methods of determining abrasion, with particular

reference to the relation between road performances and laboratory

tests”. In: Rubber Chemistry and Technology 2.1 (1929),

pp. 166–192.

[29] J. F. Archard. “Contact and rubbing of flat surfaces”. In: Journal of

Applied Physics 24 (1953), pp. 981–988.

[30] K. A. Grosch and A. Schallamach. “The wear of rubber under

different conditions”. In: Wear 8.4 (1965), pp. 208–223.

[31] B. N. J. Persson, R. Xu, and N. Miyashita.

“Rubber wear: Experiment and theory”.

In: The Journal of Chemical Physics 162.7

(Feb. 2025), p. 074704. issn: 0021-9606.

[32] R. Xu and B. N. J. Persson. “Sliding wear: role of plasticity”.

In: Tribology Letters 73.109 (2025).

[33] R. Xu, N. Miyashita, and B. N. J. Persson.

“Rubber wear on concrete: dry and in-water conditions”.

In: Wear 578-579.206200 (2025).


Unternehmen – Innovationen – Produkte

Die neue Batterie- und Asset Management-Software

von Emerson verbessert

die Rendite und die Netzstabilität

Die Ovation Green-Lösungen für Batteriespeicher rationalisieren

die Steuerung und Zuverlässigkeit bei gleichzeitiger Steigerung der

Flexibilität und Lebensdauer der Batterie

Emerson, ein führender Anbieter von Industrietechnologie mit fortschrittlichen

Automatisierungslösungen, hat die Einführung von

Spezial lösungen für Batteriespeicher (BESS) angekündigt, die über eine

Energie- und Asset-Management-Software für sein Ovation Green

Lösungsportfolio für erneuerbare Energien verfügen. Durch die Kombination

von bewährten, zweckspezifischen Reglern von Kraftwerken,

Energiemanagementstrategien und SCADA verbindet die BESS-Lösung

von Emerson Geräte und Systeme über Herstellergrenzen hinweg und

stellt Daten zu Batteriespeichern in Form verwertbarer Erkenntnisse

zusammen, um die Batterienutzung zu optimieren und die Batterielebensdauer

zu verlängern. Das ermöglicht höhere Erträge und verbessert

die Effizienz und Nachhaltigkeit.

Der globale Markt für Batteriespeicher hat einen Wendepunkt erreicht,

da der technologische Fortschritt und die globale Nachfrage nach

nachhaltiger Elektrizität den Wert erneuerbarer Energiespeicher und

des Netzmanagements erhöhen. Da die Internationale Energieagentur

ein Wachstum der weltweiten Elektrizitätsnachfrage bis 2027 von

rund 4 % jährlich prognostiziert, bereiten sich die Netzbetreiber auf

einen erhöhten Strombedarf vor - ein Wandel, der die Energiemärkte

nachhaltig und dynamisch verändern wird. Batteriespeicherstandorte

können diese Marktverschiebungen jedoch nur dann nutzen, wenn sie

die von Datensilos, hohen Wartungskosten und der Notwendigkeit von

operativer Flexibilität des Batteriespeicherbetriebs ermöglichen. So

stellen sie ein sicheres, effektives und effizientes Bedarfsmanagement

sicher.

Produzenten, maximale Investitionsrenditen unabhängig davon zu

erzielen, ob sie in Zeiten hoher Nachfrage Energie direkt in das Netz

einspeisen oder sie bei geringer Nachfrage speichern. Vom ständigen

Wandel der Märkte zu profitieren bedeutet, Betriebsmodi bei Bedarf

schnell umschalten zu können. Dies wiederum erfordert ein leistungsfähiges,

bewährtes Batteriemanagementsystem, das sich nahtlos in

das SCADA-System des Standorts einbindet.“

Die Ovation Green BESS-Lösungen umfassen eine fortschrittliche Suite

mit spezifischen Batteriealgorithmen, die die Batterieregelung mithilfe

von vorgefertigten aber individuell konfigurierbarer Funktions blöcken

optimiert, die den Sollwert verteilt aus mehreren Komponenten wie

Wechselrichtern und Batteriemanagementsystemen erreichen. Die

daraus resultierende Regelungsstrategie optimiert die Lade- und

Entlade zyklen und Netzinteraktionen automatisch, und ermöglicht so

ein schnelles, präzises und zuverlässiges Bedarfsmanagement.

Die Zusammenarbeit von Emerson mit Zitara Technologies, einem

führenden Anbieter von fortschrittlicher Batteriemanagement-Software,

erweitert die Fähigkeiten von Ovation Green BESS durch die Integration

von modernstem Batteriemanagement in die branchenführende

Automatisierungsplattform Ovation. Die verbesserte Lösung

ermög licht Betreibern sofortigen und präzisen Einblick in den Ladeund

Funktionszustand von Batterien, verbessert die Energieleistung

und Verfügbarkeitsprognosen des Standorts und ergänzt vorausschauende

Sicherheitsfunktionen.

Durch eine verbesserte Sichtbarkeit und detailliertere Kontrolle aller

Batterien können BESS-Eigentümer und -Betreiber eine optimierte

Batterie nutzung und eine längere Batterielebensdauer erzielen, was

eine höhere Rentabilität, Effizienz und Nachhaltigkeit ermöglichen. Darüber

hinaus ermöglicht der standardisiertere, wiederholbare Ansatz für

das Batteriemanagement eine beschleunigte Einführung an mehreren

Standorten, reduziert Standortbesuche und sorgt für einheitliche Betriebsabläufe,

da Schulungen für ein breites Spektrum an OEM-Schnittstellen

für das Batteriemanagement nicht mehr erfolgen müssen.

Die Ovation Green BESS-Lösungen von Emerson wurden auf der

Konferenz der Ovation Users’ Group Ende Juli 2025 in Pittsburg, Pennsylvania

präsentiert.

Weitere Informationen erhalten Sie unter

www.Emerson.com/de-de/catalog/anderson-greenwood-series-60-80

HHC Lewis, Southampton, UK

ian.kelly@hhc-lewis.co.uk

Ref: 504559

Das Anderson Greenwood Sicherheitsventil 84 von Emerson ermöglicht leckagefreien

Betrieb bei bis zu 1.500 barg (21.756 psig) und ist somit ideal für Wasserstoff-

und andere Hochdruckgasanwendungen geeignet.

Bild: Emerson

„Die heutigen Energieproduzenten setzen zunehmend auf Hybridprojekte

mit verschiedenen Arten von erneuerbaren Energien, z.B.

Solar, Wind und Batterien sowie weitere Assets, die zusammengeführt

werden“, sagte Bob Yeager, Präsident der Energie- und Wassersparte

von Emerson. „Diese breite Palette von Optionen ermöglicht es den

HORIBA kündigt die Einführung

des neuen CCM/MEA Katalysator-

Beschichtungsmonitors XV-100 an

Beitrag zur Optimierung der Produktion von PEM 1 -Brennstoffzellen

und Wasserelektrolyseuren sowie zur Senkung der Kosten für Edelmetallkatalysatoren

53


HORIBA Jobin Yvon GmbH (im Folgenden „HORIBA“), ein führender

Anbieter von Mess- und Prüflösungen für eine Vielzahl von Anwendungen,

gibt mit Stolz die Markteinführung des CCM/MEA2 Katalysatorbeschichtungsmonitors

XV-100 bekannt, einer Lösung zur Optimierung

des Rolle-zu-Rolle-Beschichtungsprozesses3 von Katalysatorschichten

in PEM-Brennstoffzellen und -Elektrolyseuren, die Schlüsseltechnologien

für den Übergang zu einer wasserstoffbetriebenen, kohlenstoffneutralen

Gesellschaft darstellen.

In den letzten Jahren hat Wasserstoff als wichtige Energiequelle an

Bedeutung gewonnen, und die Nachfrage nach Brennstoffzellen

und Wasserelektrolyseuren steigt rapide an. Auf dem Weg zu einer

CO 2 -neutralen Gesellschaft gibt es jedoch viele Herausforderungen auf

dem Wasserstoffmarkt, der weltweit eine beschleunigte technische

Entwicklung erfährt. Eine dieser Herausforderungen ist die Verbesserung

der Leistung von PEM-Brennstoffzellen und Wasserelektrolyseuren,

die stark auf Edelmetallkatalysatoren wie Platin und Iridium

angewiesen sind. Dies ist mit hohen Kosten verbunden und führt zu

Problemen bei der Kontrolle der aufgetragenen Beschichtungsmenge

oder der Dicke des Metalls.

Der XV-100 ermöglicht die Optimierung des Beschichtungsprozesses

und die Minimierung des Materialabfalls durch zerstörungsfreie,

berührungslose Inline-Messungen während des Rolle-zu-Rolle-

Prozesses. Der XV-100 nutzt die fortschrittliche Röntgenfluoreszenz

(XRF)-Technologie von HORIBA und ermöglicht eine kontinuierliche

Echtzeitüberwachung der Katalysatorbeschichtung mit einer branchenführenden

Reaktionszeit von nur 0,01 Sekunden4. Dies ermöglicht

eine präzise Kontrolle der Beschichtungsmenge und -gleichmäßigkeit,

was direkt zu höheren Produktionserträgen, verbesserter

Qualitätskontrolle und erheblichen Kostensenkungen beiträgt. Selbst

wenn in jedem Prozess mehrere Einheiten eingesetzt werden, ermöglicht

die zentrale Datenmessung eine Verbesserung der Arbeitseffizienz

und spart Arbeits kräfte. Darüber hinaus sind anpassbare technische

Dienstleistungen verfügbar, einschließlich der Konstruktion

eines Linearscanmechanismus5 und der Bereitstellung von Datenmanagementlösungen,

die es uns ermöglichen, unsere Unterstützung

auf die Bedürfnisse jedes Kunden zuzuschneiden.

Dr. Ingo Reese Head of Sales bei der HORIBA Jobin Yvon GmbH sagt

hierzu, „um den Weg zu einer klimaneutralen Gesellschaft zu unterstützen,

bieten wir hochinnovative, Messtechnik an, die unsere Kunden

bei allen Arten von Prozessen unterstützen, um neue Energiequellen

wie Wasserstoff intelligent zu erzeugen, zu speichern und zu

nutzen. Mit dem neuen XV-100 haben wir unser Portfolio um eine

hochmoderne Lösung für verschiedene Arten von Beschichtungsprozessen

erweitert, die nicht nur die Effizienz dieser Prozesse selbst, sondern

auch die Wirtschaftlichkeit in Form von Kosten- und Zeiteinsparungen

verbessert.“

1

Polymer-Elektrolyt-Membran.

Elektrolysiert Wasser, um Wasserstoff

zu erzeugen.

2

CCM:

Catalyst Coated Membrane (katalysatorbeschichtete Membran),

MEA: Membrane Elektrode Assembly (Membranelektrodeneinheit)

Beide sind wichtige Bestandteile von PEM-Brennstoffzellen und

Wasserelektrolyseuren.

3

Ein

Verarbeitungsverfahren, bei dem ein gewalztes Basismaterial

einer Bearbeitung wie Bedrucken oder Beschichten unterzogen und

anschließend wieder aufgerollt wird.

4

Stand:

Februar 2025. In einem Röntgenfluoreszenzanalysegerät

(Analyse HORIBA Ltd.) Ergebnisse können je nach Verwendung und

Bedingungen variieren.

5

Ein

System von Vorrichtungen zum Bewegen eines Objekts in eine

beliebige Position.

HORIBA Jobin Yvon GmbH

Hans-Mess-Str.6

61440 Oberursel

www.horiba.com

3 PV-Module decken

Warmwasserbedarf zu 50 %

Neben dem Balkonkraftwerk ist noch Platz am Balkon? Mit nur wenigen

Modulen richtig viel Warmwasser erzeugen – mit dem SOL•THOR.

In Deutschland und Österreich ist die Leistung von Balkonkraftwerken,

die man weder anmelden noch bewilligen lassen muss, auf 800 Watt

begrenzt. Diese Leistung wird jedoch bereits mit zwei Solar modulen

erreicht. Wer mehr Platz zur Verfügung hat, konnte bisher weitere

Balkon kraftwerksmodule mit Mikrowechselrichtern und Schuko-

Steckern installieren. Dafür musste er dann aber aufwendige Genehmigungsverfahren

für eine netzgekoppelte Anlage durchführen. Mit

dem neuen DC Power-Manager SOL•THOR, den my-PV im ersten Quartal

2025 auf den Markt gebracht hat, entfällt die Genehmigungspflicht

– weil es sich um eine autarke Lösung handelt.

CCM/MEA Katalysator-Beschichtungsmonitors XV-100

Bild: HORIBA

Was ist ein Balkonkraftwerk?

Balkonkraftwerke sind einfach umgesetzt und daher auf dem Vormarsch.

Ihr Ziel ist, es Privatpersonen zu ermöglichen, kleine Photo-

54


Balkonanlage bestehend aus Stecker-Modulen

mit Mikrowechselrichter (grau) und

Standard-Photovoltaikmodulen (grün) für

die Warmwasserbereitung



Bild: my-PV GmbH

Genehmigungsverfahren

zu betreiben. Über einen so

genannten

voltaikanlagen ohne aufwendige

Mikrowechselrichter

wird der Gleichstrom schon

unmittelbar am Modul in nutzbaren

Wechselstrom umgewandelt,

der die Leistung dann über

eine normale Steckdose in die

häusliche Elektro installation abgibt.

Der Anschluss und der Betrieb

sind einfach, die Kostenersparnis

leicht nachrechenbar

und die Investition – im Vergleich

zu einer größeren PV-

Anlage – sehr überschaubar.

Es besteht keine komplizierte

Anmeldungs- bzw. Bewilligungspflicht, daher ist es ein einfacher Weg,

die Stromkosten zu senken – auch in Wohnungen.

Was tun, wenn am Balkon noch Platz für weitere Module ist?

Wer in dem Fall die gesamte verfügbare Fläche seiner Balkonbrüstung

für Photovoltaik nutzen möchte, muss aber trotzdem nicht den aufwendigen

Weg zur Genehmigung für eine netzgekoppelte Anlage gehen.

Die Lösung: Die übrige Fläche mit Standardmodulen versehen

und im Elektroboiler Warmwasser mit Photovoltaik erzeugen!

Auf diese Weise können auch größere Balkonbrüstungen zur Gänze für

die Energieerzeugung genutzt werden. Das Balkonkraftwerk kann, wie

sonst auch, für die Unterstützung der Hausverbraucher bzw. als Entlastung

für die herkömmliche Stromversorgung angebracht werden.

Für die Warmwasserbereitung bietet sich nun aber die Möglichkeit, zusätzlich

(oder gänzlich alternativ dazu) Standard-Photovoltaikmodule

mit MC4 Steckern zu montieren. Über ein netzautarkes Steuergerät für

Photovoltaikwärme kann damit ein herkömmlicher Elektroboiler zum

Tagspeicher für Solarenergie gemacht werden.

Standard-Photovoltaikmodule (mit MC4 Stecker) sind gegenüber

Balkonkraftwerksmodulen (mit Mikrowechselrichter und Schuko-

Stecker) zudem um 50 Prozent günstiger!

Standard-Photovoltaikmodule mit je 450 Wp mit einem SOL•THOR zusammen

die Warmwasserbereitung vornehmen. Die Module sind südlich

ausgerichtet und sitzen vertikal in der Balkonbrüstung. Gespeist

wird damit ein Elektroboiler mit einem Inhalt von 120 Litern über ein

innenliegendes 2 kW Heizelement. Die Wohnung wird von zwei Personen

genutzt, die zusammen pro Tag etwa 100 Liter Warmwasser benötigen.

Mit Hilfe eines renommierten dynamischen Simulationsprogramms

lässt sich errechnen, dass ein solches System im Stande ist,

den jährlichen Warmwasserbedarf für die zwei Bewohner zu 34 Prozent

abzudecken. Der Netzstrombedarf für den E-Boiler reduziert sich

somit um ein Drittel.

Ist das auch wirtschaftlich?

Ja, denn dieses Drittel entspricht einer Energiemenge von fast 700 kWh,

die nun nicht mehr vom Stromanbieter gekauft werden muss. Bei

einem durchschnittlichen Strompreis von 35 ct/kWh ergibt das eine

jährliche Einsparung von 245 Euro. Außerdem ist der Warmwasserspeicher

inkl. Heizelement in vielen Wohnbauten auch schon bauseits

vorhanden und kann leicht für PV-Wärme weiterverwendet werden.

Setzt man die jährliche Einsparung nun ins Verhältnis zur Investition,

wobei pro Modul ein Endkundenpreis von 100 Euro inkl. MwSt. angenommen

wird sowie 830 Euro inkl. MwSt. für den SOL•THOR, dann

kommt man unter der Berücksichtigung eines kleinen Zusatzbetrages

für Verkabelung und Kleinteile auf eine Amortisationszeit von gerade

mal vier bis fünf Jahre. In Zeiten steigender Versorgungsunsicherheit

und zunehmender Preisschwankungen auf den Energiemärkten, stellt

das eine überaus einfache Lösung für mehr Unabhängigkeit bei der

Wärmeversorgung dar. Obendrein läuft der SOL•THOR auch bei Netzausfall

und ist somit tatsächlich eine wirklich netzunabhängige Lösung.

Wem das nicht genügt und wer noch weiteren Platz zur Verfügung hat,

der kann im genannten Beispiel bereits mit drei Modulen einen Warmwasserdeckungsgrad

von 50 Prozent erreichen. Die Amortisationszeit

verkürzt sich zudem auf drei Jahre!

my-PV GmbH

Betriebsstraße 12

4523 Neuzeug, Österreich

office@my-pv.com

www.my-pv.com

my-PV hat mit dem Produkt SOL•THOR Anfang 2025 ein solches

netzautarkes Steuergerät für PV-Wärme auf den Markt gebracht. Dabei

kann die Anzahl der Module individuell von 1 bis 10 variiert werden.

Das Unternehmen schließt damit die Lücke zwischen den Balkonkraftwerken

mit zwei Modulen und den netzgekoppelten PV-Anlagen, die

in der Regel mehr als 5 kWp Leistung haben. Mit dem SOL•THOR wird

ohne Wechselrichter der Gleichstrom aus den Modulen direkt für die

Warmwasserbereitung nutzbar. So kann Sonnenenergie für die Wärme

genutzt werden und das ebenfalls ganz ohne Bewilligung, da die PV-

Module nicht an das öffentliche Stromnetz angeschlossen sind. Der

stufenlose Regelbereich von 0–3,6 kW deckt dabei die gesamte Bandbreite

aller gängigen Elektroboiler ab und selbst in Zeiten mit zu wenig

PV-Ertrag kann das Gerät eine Mindesttemperatur einhalten und auf

diese Weise den Komfort sicherstellen.

Exakte Messwerte auf höchstem

Niveau: Das Multitalent UMD 705

Exakte Messungen von Strom, Spannung und Netzqualität mit hoher

zeitlicher Auflösung sind heute in zahlreichen Anwendungen unverzichtbar.

In Ortsnetzstationen und EZA-Reglern bilden sie die

Grundlage für einen sicheren Netzbetrieb. In Rechenzentren, Industrieanlagen,

Krankenhäusern und der Gebäudetechnik sichern sie

störungsfreie Prozesse und ermöglichen ein wirksames Energiemanagement.

Wieviel ist davon zu erwarten?

Nehmen wir mal den Fall einer Wohnung in Mitteleuropa, in der zwei

Das neue UMD 705 von PQ Plus ist exakt für diese Anforderungen konzipiert.

Es liefert nicht nur hochpräzise Messwerte, sondern ermöglicht

zudem detaillierte Einblicke in die Netzqualität – mit Aktualisierungs-

55


Das neue UMD 705 - das Herzstück intelligenter

Messtechnik Bild: PQ Plus GmbH

raten von bis zu 40 Millisekunden.

Dank kompakter Bauform

eignet sich das Gerät

ideal für die Hutschienenmontage.

Neben den klassischen Messgrößen

erfasst es auch Harmonische

bis zur 128. Ordnung,

Zwischenharmonische, Flicker,

Unsymmetrien sowie Spannungsereignisse.

Bis zu 120

weitere Mess kanäle stehen

für die Erfassung verschiedener AC- und DC-Größen zur Verfügung. Ein

inte grierter RCM-Kanal ermöglicht die frühzeitige Detektion von Fehlerströmen

über alle gängigen Differenzstromwandler.

Für maximale Flexibilität sorgen digitale Ein- und Ausgänge, frei programmierbare

Alarme, Trigger-Funktionen sowie eine umfangreiche

Kommunikationsfähigkeit über Modbus TCP/IP, Modbus RTU, SNMP,

MQTT, JSON und weitere Protokolle. Dadurch lassen sich Überwachungs-

und Steuerungsaufgaben direkt auf Geräteebene automatisieren.

Ein leistungsfähiger Datenlogger erfasst und speichert Energieflüsse,

Netzqualitätsparameter und Ereignisse langfristig. Die Daten

stehen sowohl lokal als auch per Remote-Zugriff zur Verfügung. Damit

eignet sich das Gerät besonders für Anwendungen in Ortsnetzstationen,

EZA-Reglern, Rechenzentren, Industrieanlagen und der

Gebäudetechnik sowie für ISO 50001-Projekte und für die Dokumentation

nach EN 50160 zur Überwachung des Netzzustands im Niederspannungsnetz.

(pq)

PQ Plus GmbH

Hagenauer Straße 6

91094 Langensendelbach

info@pq-plus.de

www.pq-plus.de

somit die Gaserzeugung beschleunigt. Ideal für Anlagen mit 1–10 MW

ist der BIO-ROXX ein echter Gewinn im Bereich Biomethan, in dem

hochreines Gas gefordert ist, das die Netzvorgaben erfüllt.

Neuer Maßstab bei der Biogaserzeugung

Die versiegelte Mischkammer des BIO-ROXX gepaart mit einer Abführpumpe

unter dem Füllstand sorgen dafür, dass keine Luft eindringen

und den anaeroben

Gärprozess

beeinträchtigen

kann. Die einzigartige

Anordnung der Rührstäbe

und -messer in der Kammer

stellt sicher, dass organische

Feststoffe gleichmäßig aufgeschlämmt

und verdünnt

werden, damit sich die anaeroben

Bakterien optimal vermehren

und das organische

Material in Biogas umwandeln.

Beim Durchmischen

wird die Viskosität verringert,

was den Wirkungsgrad

des Fermenters verbessert

und verhindert, dass sich

eine Schwimmschicht bilden

kann – ein Phänomen, das

auftritt, wenn faserige Feststoffe

sich als eine Art Kruste

auf der Oberfläche ansammeln.

Der BIO-ROXX verhindert

Schwimmstoffe und

sorgt für eine geringe Viskosität.

So ermöglicht er eine

perfekte Gaserzeugung, senkt den Energieverbrauch der Mischwerke

und verhindert Schäden an den Rührblättern, die den Inhalt des Fermenters

durchmischen.

Der neue BIO-ROXX von Wangen Pumps

unterstützt eine effiziente Biogas- und Biomethanerzeugung,

indem er das Substrat

aufbereitet, Fest- und Flüssigstoffe vermischt

und Störstoffe wie Steine und Metallteilchen

entfernt.

Bild: Wangen

Optimierte Biogaserzeugung mit dem

innovativen BIO-ROXX-Mischmodul

von Wangen Pumps

Einzigartige Konstruktion für eine homogene Substratmasse ohne

Festkörper.

Die optimierte Gaserzeugung in einer Biogasanlage erfordert eine perfekte

Mischung aus flüssigen und festen Einsatzstoffen sowie möglichst

wenig Störstoffe und Festkörper. Das BIO-ROXX-Modul von

Wangen Pumps beschleunigt die Fermentation und erhöht den Biogasertrag,

indem es feste und flüssige Phasen zu einer perfekten Substratmasse

aufbereitet, den Lufteintrag auf ein Minimum reduziert und

Festkörper, wie Steine, entfernt.

Die Position des BIO-ROXX von Wangen Pumps zwischen Trockensubstrat-Rachen

und Flüssigkeitszufuhr und dem Fermenter liefert ein homogenes

Substrat, das in der Biogasanlage schneller zersetzt wird und

Zuverlässige Entfernung von Störstoffen

Störstoffe wie Luft können eine effiziente Biogaserzeugung behindern.

Steine, Glas, Holz und Metallteilchen können sich am Boden des Fermenters

absetzen und im Laufe der Zeit die Behälterkapazität verringern.

Außerdem können sie Leitungen, Pumpen und andere Anlagenteile

beschädigen oder verstopfen.

Organische Substrate mit einem Trockenanteil von bis zu 18 % passieren

den BIO-ROXX mit einer Geschwindigkeit von mehr als 85 m 3 /h.

Dank der Verweilzeit im Modul können Fremdkörper auf den Boden

der Mischkammer sinken, wo sie in einem Steinfang gesammelt und

sicher ausgetragen werden. Dadurch gelangen keine Festkörper in den

Fermenter. Das Leeren der Gärbehälter zu Wartungs- und Reparaturzwecken

entfällt.

Flexibel einsetzbar

Das BIO-ROXX-Modul von Wangen Pumps kann eine Vielzahl organischer

Stoffe verarbeiten, u. a. Stroh, Maisstängel, Getreide-Ganzpflanzensilage

(GPS), Mist und Lebensmittelabfälle. Enthält das Substrat regelmäßig

Stoffe mit einer Faserlänge von über 30 cm, wird der BIO-ROXX

meist mit einer Hammermühle, einem Extruder oder einem Zerkleinerer

kombiniert, um eine höhere Betriebsproduktivität zu erreichen.

56


Mit seiner robusten und gleichzeitig effizienten Stahlkonstruktion kann

der BIO-ROXX problemlos sowohl in mesophilen als auch in thermophilen

anaeroben Gärprozessen eingesetzt werden. Er kann eine Substratmasse

mit einem Trockensubstanzgehalt von bis zu 18 % verarbeiten

und liefert konstruktionsbedingt auch unter widrigen Bedingungen,

einschließlich hoher Temperaturen, eine zuverlässige Leistung. Zudem

eignet er sich für ein immer größer werdendes Spektrum heterogener

Substrate. Das macht den BIO-ROXX zu einer erstklassigen Wahl für Biogasanlagen

weltweit und begegnet den stetig wachsenden Anforderungen

der Biogasindustrie innovativ.

Mehr zum BIO-ROXX-Modul von Wangen Pumps unter:

www.wangen.com/de/produkte/bio-roxx-1147

Pumpenfabrik Wangen GmbH

Simoniusstrasse 17

88239 Wangen

mail@wangen.com

www.wangen.com

Durchlaufofen neu gedacht:

JUMO heizt dem Wettbewerb ein

Komplettlösung mit JUMO-Produkten –

JUMO LOGOSCREEN 700,

JUMO variTRON 500 touch,

JUMO TYA 20X-Leistungssteller

Die steigenden Anforderungen an Qualität, Rückverfolgbarkeit und

Energieeffizienz stellen die industrielle Wärmebehandlung vor neue

Herausforderungen. JUMO setzt auf eine hochmoderne Lösung

für Wärmebehandlungsstraßen – inklusive einer durchgängigen

Systemlösung rund um den Durchlaufofen.

Die Vorteile für den Kunden auf einen Blick:

• Höchste Produktqualität dank exakter Temperaturführung und

Prozessüberwachung;

• Lückenlose Rückverfolgbarkeit aufgrund digitaler Chargenprotokolle

und smarte Berichterstellung;

• Deutliche Effizienzsteigerung durch perfekt aufeinander

abgestimmte JUMO-Produkte: vom Sensor über die Steuerung

bis zur Cloud;

• Zeit- und Kosteneinsparung durch einfache Konfiguration, intuitive

Bedienung und modulare Systemintegration;

• Zukunftssicherheit dank offener Schnittstellen (z. B. OPC UA,

PROFINET) und anpassbarer Softwarelösungen, wie

JUMO smartWARE Program und JUMO smartWARE Evaluation.

Vorsprung durch Systemdenken

Der zentrale Baustein der Linie – der kontinuierlich arbeitende Durchlaufofen

– wird mit JUMO-Produkten wie dem JUMO LOGOSCREEN 700,

JUMO variTRON 500 touch, JUMO TYA 20X-Leistungsstellern und zertifizierten

Sicherheitssystemen effizient und sicher betrieben. Dabei

garantieren Produkte wie das Thermoelement mit spezieller Anschlussklemme

oder der JUMO NESOS-Füllstandssensor einen reibungslosen

Betrieb in jeder Phase – vom Entfetten bis zum Abschrecken.

JUMO liefert mehr als Technologie

„Wir verstehen uns nicht nur als Hersteller, sondern als Lösungs anbieter“,

betont Christoph Bollgen, Branchenmanager Thermoprozesstechnik.

„Unsere Kunden erhalten nicht nur Einzelprodukte, sondern ein intelligentes

Gesamtsystem – inklusive Engineering, Beratung und Service.“

JUMO GmbH & Co. KG

Moritz-Juchheim-Straße 1

36039 Fulda

mail@jumo.net

www.jumo.net

Warum die Wärmebehandlungsstraße von JUMO überzeugt

JUMO kombiniert als Full-Service-Anbieter jahrzehntelange Erfahrung

in der Thermoprozesstechnik mit modernster Sensorik, Automatisierung

und Digitalisierung. Die neue Wärmebehandlungslinie überzeugt

durch präzise Steuerung, einfache Bedienung, hohe Energieeffizienz

und vollständige Konformität mit internationalen Standards

wie AMS2750, CQI-9 und ISO 20431.

JUMO setzt auf eine hochmoderne Lösung für Wärmebehandlungsstraßen – inklusive

einer durchgängigen Systemlösung rund um den Durchlaufofen. Bild: JUMO

Inserentenverzeichnis

BAUER KOMPRESSOREN GmbH Seite 35

ElringKlinger Kunststofftechnik GmbH Seite 11

KAMAT GmbH & Co. KG Seite 45

Mesago Messe Frankfurt GmbH Seite 21

GEA Group Aktiengesellschaft

4. Umschlagseite

NETZSCH Pumpen & Systeme GmbH Seite 58

HuT – Messe & Event GmbH Seite 5

SEEPEX GmbH

Titelseite

IVS – Industrial Valve Summit


SEW-EURODRIVE GmbH & Co. KG Seite 39

JUMO GmbH & Co. KG Seite 19

VEGA GmbH


57

Markenzeichenregister

BAUER KOMPRESSOREN GmbH

Stäblistr. 8

81477 München

Tel.: +49 (0)89 78049-0

Fax: +49 (0)89 78049-167

E-Mail:

industrie@bauer-kompressoren.de

Internet:


BAUER KOMPRESSOREN ist weltweit einer

der führenden Hersteller für Mittel- und

Hochdrucksysteme zur Verdichtung und

Aufbereitung von Luft und Gasen.

- Mittel- und Hochdruckkompressoren

25 – 500 bar, 2,2 – 315 kW

- Luft- und Gasaufbereitung

- Speichersysteme

- Luft- und Gasverteilung

- Gasmesstechnik

- Steuerungen

Messebeteiligungen finden Sie unter:

https://www.bauer-kompressoren.de/

de/news-events/messetermine/

ElringKlinger Kunststofftechnik GmbH

Etzelstr. 10

74321 Bietigheim-Bissingen

Tel.: +49 (0)7321-9641-750

E-Mail: hydrogen.ekt@elringklinger.com

Internet:

www.elringklinger-kunststoff.de

www.ek-kt.de/elektrolyse

Unser Portfolio umfasst ein breites Spektrum

an Materialien und Komponenten für PtX-

Anwendungen – Von der Elektrolyse bis zum mobilen

Einsatz. Innovative H 2-Engineering-Lösungen aus

Hochleistungs-Kunststoffen wie z.B. Dichtungen

bis 3 m Ø, Faltenbälge, Schläuche, Rohrleitungen,

Auskleidungen, Führungsringe, Nutringe, ElroSeal-

Wellendichtringe, u.v.m.

Messebeteiligungen finden Sie

auf unserer Homepage

www.elringklinger-kunststoff.de/

newsroom/events

JUMO GmbH & Co. KG

Moritz-Juchheim-Straße 1

36039 Fulda

Tel.: +49 (0)661 6003-0

Fax: +49 (0)661 6003-881-2346

E-Mail: info@jumo.net

Internet: www.jumo.net

Lieferprogramm

• Temperatursensoren und Wärmemengenzähler

• Messumformer und Regler

• Automatisierungssystem und Digitale Anzeiger

• Hygro- und Hygrothermogeber

• Messgeräte und Strömungssensoren

• Pegelsonden und Schwimmerschalter

• Niveaufühler und Grenzstandmelder

• Halbleiterrelais und Leistungssteller

Aktuelle Messetermine unter:

messen.jumo.info

KAMAT GmbH & Co. KG

Salinger Feld 10

58454 Witten

Tel.: +49 (0)2302 8903-0

E-Mail: info@KAMAT.de

Internet: www.KAMAT.de

Hochdruck-Plungerpumpen + Systeme

Bergbaupumpen + Systeme

Prozesspumpen + Systeme

Wasserhydraulikpumpen + Systeme

Betriebsdrücke bis 4000 bar

Fördermengen: bis 10.000 l/min

Systeme in mobiler und stationärer Ausführung

KAMAT Ventiltechnik und Wasserwerkzeuge

Die aktuellen, weltweiten KAMAT

Messebeteiligungen finden Sie unter

www.KAMAT.de / News und Messen

Wir freuen uns über Ihren Besuch!

NETZSCH Pumpen & Systeme GmbH

Geretsrieder Str. 1

84478 Waldkraiburg

Tel.: +49 (0)8638 63-0

E-Mail:

info.nps@netzsch.com

Internet:

www.pumps-systems.netzsch.com

NETZSCH entwickelt als Spezialist für komplexes

Fluidhandling auf globaler Ebene maßgeschneiderte

und anspruchsvolle Pumpenlösungen. Das

Produktspektrum rangiert von kleinsten Industrie-

Dosierpumpen bis hin zu Großpumpen für den

Öl- und Gas-Bereich oder den Bergbau. NETZSCH

bietet NEMO ® Exzenterschneckenpumpen,

TORNADO ® Drehkolbenpumpen, NOTOS ®

Schrauben spindelpumpen, PERIPRO ®

Schlauchpumpen, Zerkleinerer, Dosiertechnik

und Behälterentleerungen, darüber hinaus

umfangreiches Zubehör sowie Service und

Ersatzteile.

Aktuelle Messetermine unter:

https://pumps-systems.netzsch.com/

de/veranstaltungen

SEEPEX GmbH

Scharnhölzstr. 344

46240 Bottrop

Tel.: +49 (0)2041 996-0

E-Mail: info@seepex.com

Internet: www.seepex.com

SEEPEX gehört zu den weltweit führenden

Spezialisten im Bereich der Pumpentechnologie.

Unser Portfolio umfasst Exzenterschneckenpumpen,

Pumpensysteme und digitale Lösungen.

Unsere Pumpen werden überall dort eingesetzt, wo

niedrig- bis hochviskose, korrosive ober abrasive

Medien pulsationsarm gefördert werden.

Die aktuellen Messebeteiligungen

erhalten Sie auf unserer Webseite

www.seepex.com

SEW-EURODRIVE GmbH & Co KG

Ernst-Blickle-Str. 42

76646 Bruchsal

Tel.: +49 (0)7251 75-0

Fax: +49 (0)7251 75-1970

E-Mail: sew@sew-eurodrive.de

Internet: www.sew-eurodrive.de

SEW-EURODRIVE ist einer der weltweiten Marktführer

in der Antriebstechnik und Automatisierung.

Das Unternehmen hat 17 Fertigungswerke und

92 Drive Technology Center in 57 Ländern.

Die Firma wurde 1931 gegründet.

Der Hauptsitz befindet sich in Bruchsal, Deutschland.

Der Umsatz im Geschäftsjahr 2023 betrug

über 4,5 Milliarden Euro.

Rund 22.000 Mitarbeitende arbeiten für

SEW-EURODRIVE.

Aktuelle Messetermine

finden Sie auf der Website:

www.sew-eurodrive.de/messen

VEGA Grieshaber KG

Am Hohenstein 113

77761 Schiltach

Tel.: +49 (0)7836 50-0

Fax: +49 (0)7836 50-201

E-Mail: info.de@vega.com

Internet: www.vega.com

Als einer der weltweit führenden Anbieter

von Füllstand- und Drucksensoren bietet VEGA

präzise Messtechnik für die hohen Anforderungen

der Wasserstoffindustrie. Unsere 2.600

Mitarbeitenden in mehr als 85 Ländern stehen

Ihnen zur Seite, um die passende Lösung für Ihre

Anwendung zu finden.

Messebeteiligungen finden Sie unter:

www.vega.com/de-de/unternehmen/

news-und-events/messen

58

EnErgiEEffiziEntE

und nachhaltigE

lösungEn

GEA bietet schlüsselfertige Kälte- und Wärmeanlagen, maßgeschneiderte

Systeme, Verdichter und Verdichterpakete, Kältemaschinen, Steuerungen

und Wärmepumpen, die präzise Temperaturanforderungen erfüllen.

Umfassende Serviceprogramme und digitale Produkte unterstützen unsere

Kunden während des gesamten Lebenszyklus ihrer Anlagen und Geräte,

um Spitzenleistungen zu gewährleisten.

Besuchen Sie uns!

HeatExpo

25. bis 27. November 2025, Dortmund

GET – GREEN EFFICIENT TECHNOLOGIES DE 2/25

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

GET – GREEN EFFICIENT TECHNOLOGIES DE 2/25

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
