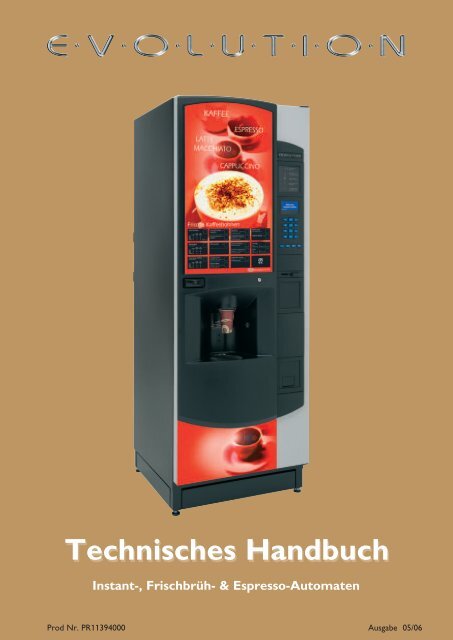

Technisches Handbuch

Technisches Handbuch

Instant-, Frischbrüh- & Espresso-Automaten

Prod Nr. PR11394000 Ausgabe 05/06

Dieses Handbuch ist für befugtes Personal bestimmt, das mit der Installation,

Inbetriebnahme und Wartung von Getränkeautomaten der Reihe Evolution befasst ist.

Die in diesem Dokument enthaltenen technischen Informationen dienen ausschließlich

zu Informationszwecken und können ohne Vorankündigung geändert werden. Crane

Merchandising Systems übernimmt keinerlei Verantwortung für jegliche Schäden, die

durch eine falsche Auslegung oder den Missbrauch der in dieser Betriebsanleitung

enthaltenen Informationen entstanden sind.

Untersuchen Sie den Automaten nach dem Empfang sorgfältig auf Anzeichen von

Schäden oder fehlende bzw. falsche Teile. Jegliche Diskrepanzen müssen Crane

Merchandising Systems innerhalb von drei Arbeitstagen schriftlich gemeldet werden.

In Übereinstimmung mit den Lebensmittelhygiene-Vorschriften und den Bestimmungen

der lokalen Aufsichtsbehörden obliegt es der Verantwortung des Operators, für den

stets sauberen Zustand des Automaten zu sorgen.


Inhalt

Seite Nr.

Wichtige Hinweise zur Sicherheit ............................................................2

Abschnitt 1 – Spezifikationen.....................................................................3

Abschnitt 2 - Installationsverfahren ........................................................7

Abschnitt 3 - Programmiermodus..........................................................15

Abschnitt 4 - Betriebsprogramm............................................................19

Abschnitt 5 – Funktionen der Servicetastatur ....................................70

Abschnitt 6 – Der Ausgabezyklus ..........................................................76

Abschnitt 7 - Technische Informationen ..............................................84

Abschnitt 8 – Espresso-System (B2C) ..................................................92

Abschnitt 9 - Auslaufschlauchlängen......................................................96

Abschnitt 10 – Diagnostik- und Wartungsverfahren.......................103

Abschnitt 11 - Elektrische/elektronische Schaubilder.....................120

Abschnitt 12 – Informationen über Ersatzteile ............................... 139

Das folgende Symbol wird in dieser Betriebsanleitung durchgehend

verwendet:

Vorsicht! Verletzungsgefahr.

© Copyright 2006 Crane Merchandising Systems

1


Wichtige Hinweise zur Sicherheit

Halten Sie bei der Installation und Wartung des Automaten immer dieses Handbuch

griffbereit und befolgen Sie immer diese grundlegenden Sicherheitsvorkehrungen:

1. Vorsicht Elektrizität: Vergewissern Sie sich, dass die Netzstromversorgung

getrennt wurde, bevor Sie irgendwelche Schutzverkleidungen entfernen oder

größere Wartungsarbeiten durchführen. Arbeiten an unter Strom stehenden

Geräten sind nur dann vorzunehmen, wenn es keine andere Alternative gibt.

Wichtig! Sofern nichts anderes vorgeschrieben ist, muss die Stromversorgung

des Automaten vor dem Reinigen und Warten unterbrochen werden.

2. Das Netzkabel darf niemals lose vom Automaten herabhängen und muss von

heißen Flächen und scharfen Kanten ferngehalten werden.

3. Wartung des Heißwassertanks / Espresso-Drucksystems.

Wichtig! Das Wasser im Tank kann eine Temperatur von ca. 99° C erreichen.

Wasser dieser Temperatur kann schwere Verbrühungen verursachen!

Espresso-Automaten (B2C) sind mit einem Druckwassersystem (bis zu 12 Bar)

ausgestattet. Unter keinen Umständen darf dies von einer anderen Person als

einem ausgebildeten Techniker auseinandergebaut werden.

4. Nehmen Sie sich bei der Wartung vor sich bewegenden Komponenten in Acht.

5. Quetschgefahr für Finger! Warten oder reinigen Sie den Brüher niemals, wenn

dieser sich noch in Bewegung befindet.

6. Warten Sie, bis sich der Automat abgekühlt hat, bevor Sie ihn handhaben oder

bewegen.

7. Tauchen Sie den Automaten niemals in Wasser oder eine andere Flüssigkeit und

reinigen Sie ihn niemals mit Hilfe eines Wasserstrahls. Dieser Automat darf nicht

in einem Bereich aufgestellt werden, in dem evtl. ein Wasserstrahl eingesetzt wird.

8. Mit Karbonator-Einheiten ausgestattete Automaten. Die CO 2 - Flasche ist mit Gas

mit einem Druck von 870 psi (60bar) gefüllt und muss aufrecht und von

Wärmequellen entfernt gelagert werden. Im Fall eines Lecks müssen Sie den

Bereich in der Nähe der Flasche lüften, um alle Spuren von CO 2 zu entfernen.

Kontaktieren Sie Ihren Händler.

9. Unter normalen Betriebsbedingungen gefriert der Automat nicht. In dem

unwahrscheinlichen Fall, dass der Automat dennoch einfriert, schalten Sie die

Netzstromversorgung aus, ziehen Sie den Netzstecker des Automaten ab und

setzen Sie sich zwecks Unterstützung mit Crane Merchandising Systems in

Verbindung.

2

10. Sie sollten die neuesten Vorschriften für Gesundheit und Sicherheit am

Arbeitsplatz und Elektrizität am Arbeitsplatz kennen.

Dieser Automat ist ausschließlich für eine Verwendung in einem Gebäude vorgesehen

und sollte, da er Getränke ausgibt, an einem sauberen, hygienischen Ort aufgestellt

werden.

Abschnitt 1 - Spezifikationen

1.1 Technische Daten

Höhe . . . . . . . . . .1830 mm

Breite . . . . . . . . . . .660 mm

Tiefe . . . . . . . . . . .740 mm

Gewicht . . . . . . . . .184 kg

Becherkapazität . . .600

Stromanforderungen

Spannung . . . . . . . .220 - 240 Volt Wechselstrom

Strom . . . . . . . . . .16 Amp abgesichert

Frequenz . . . . . . . .50 Hz

Wasserversorgung

Druck . . . . . . . . . .200 Kpa (2 Bar) - 600 Kpa (6 Bar)

Absperrhahn . . . . .3/8" Eckventil

Alle Gewichts- und Maßangaben sind ungefähre Werte und dienen ausschließlich als

Richtlinien.

1.2 Wasserfilter


Evolution Automaten, die mit einem papierlosen Zuma-Brüher oder CoEx® Espresso-

Brüher ausgestattet sind, müssen mit einem Wasserfilter der die Bildung von

Kesselstein minimiert, an die Wasserversorgung angeschlossen werden.

3

1.3 Außenansicht Tür

Bildnummer:

4

13

12

11

10

9

8

1. Bedíenungsanleitung

2. Display

3. Auswahlschilder

(Getränkeauswahl)

4. Getränkeanwahl-Tastenfeld

5. Münzrückgabeknopf

6. Münzeinwurf

7. Münzrückgabe


8. Fuß

9. Tür

10. SureVend Sensor

11. Türschloss

12. Schlüsselschalter Kanne/Freiverkauf

13. Bild

1

2

3

4

5

6

7

1.4 Innenansicht

16

15

14

13

12

11

10

9

8

Bildnummer:

1. Service-Tastatur

2. Becherturm

3. Becherwerk

4. Türverschlussmechanismus

5. Becherfang

6. SureVend Sensoren

7. Tropfschale

8. Sockelblende

9. Tropfeimer


10. Kaffeesatzbehälter

11. Ausschankkopf

12. Mischsystem

13. CoEx® Brüher (B2C)

14. Behälter für Zutaten

15. Behälter für frische Kaffeebohnen

(B2C)

16. Türschalter

1

2

3

4

5

6

7

5

6

Technisches Handbuch

Abschnitt 2 - Installationsverfahren

Wichtig! Es ist unbedingt erforderlich, dass Personen, die für die Installation,

Inbetriebnahme und Wartung des Automaten verantwortlich sind, folgendes

beachten:

1. Die Installation und Inbetriebnahme des Automaten sind ausschließlich von ausgebildeten

und befugten Technikern vorzunehmen.

2. Alle Wasser- und Stromleitungen müssen vorschriftsmäßig und richtig

angeschlossen werden.

3. Alle Abdeckungen müssen richtig und sicher angebracht und der Automat muss

in sicherem Zustand zurückgelassen werden.

2.1 Aufstellen des Automaten


1. Der Automat eignet sich ausschließlich zur Verwendung in einem Gebäude und

muss in einem Bereich mit der empfohlenen Raumtemperatur zwischen maximal

10°C und 30°C aufgestellt werden. Der Automat ist in der Nähe entsprechender

Wasser- und Stromanschlüsse wie unter Technische Daten (Seite 3) aufgeführt

aufzustellen.

2. Bevor der Automat am dafür vorgesehenen Ort aufgestellt wird, ist

sicherzustellen, dass für Gänge, Treppen, Lifts, usw. genügend Freiraum besteht.

3. Stellen Sie sicher, dass der Automat mindestens 10cm-15cm von der Wand

aufgestellt wird. Dies stellt eine optimale Luftzirkulation sicher.

4. Öffnen Sie die Tür mit dem mitgelieferten Schlüssel. Nehmen Sie alle

Transportverpackungen, den Installationssatz und den Karton mit dem

Becherturm aus der Maschine. Überprüfen Sie die Außenseiten des Automaten

auf etwaige Transportschäden. Ist der Automat beschädigt oder sind nicht alle

Teile vollzählig vorhanden, setzen Sie sich unverzüglich mit CRANE

Merchandising Systems in Verbindung.

5. Nivellieren Sie die Füße mit einem 12mm-Schraubenschlüssel, bis der Automat

rundum gerade ausgerichtet ist. Vergewissern Sie sich, dass die Tür sich problemlos

öffnen und schließen lässt.

2.2 Anschluss an die Wasserversorgung

1. Der Automat ist in einem Abstand von maximal 1 Meter von einer

Trinkwasserversorgung an einen 3/8"- Absperrhahn, anzuschließen.

7


Hinweis ! Die Wasserversorgung hat den lokalen und nationalen Bestimmungen

zu entsprechen. Der Wasserdruck am Absperrhahn muss zwischen 200 Kpa (2

Bar) und 600 Kpa (6 Bar) liegen.

2. Frischbrüh- & Espresso-Automaten: Evolution Automaten mit einem

papierlosen Zuma- Brüher oder CoEx® Brüher müssen über einen Wasserfilter

an die Wasserversorgung angeschlossen werden. Der Filter muss von guter

Lebensmittelqualität sein und vorübergehende Kalkabsetzungen (Kesselstein),

Schwermetalle (Blei, Kupfer, Eisen, Kadmium), Chlor sowie organische

Schmutzstoffe bzw. Verfärbungen entfernen können.

Warnhinweis ! Wird der Automat an die Wasserversorgung angeschlossen

und ohne den oben spezifizierten Wasserfilter benutzt, verfällt die Garantie.

3. Schließen Sie den mit dem Automaten gelieferten flexiblen Schlauch am

Absperrhahn an und vergewissern Sie sich, dass die Verschraubung richtig angebracht

wird. Spülen Sie das System mit mehreren Litern Wasser durch, bevor der

Automat angeschlossen wird.

4. Schließen Sie den Schlauch an das Einlassventil an der Rückseite des Automaten

an. Vergewissern Sie sich, dass die Dichtung richtig angebracht ist. Achten Sie

darauf, dass alle Wasseranschlüsse fest angezogen sind.

5. Drehen Sie die Wasserversorgung auf und überprüfen Sie die Anschlüsse auf

Dichtigkeit. Sorgen Sie dafür, dass der Wasserfilter (falls vorhanden) unter

Einhaltung der vom Filterhersteller mitgelieferten Anweisungen installiert wurde.

2.3 Anschluss an die Stromversorgung

Vorsicht! Der Automat muss an eine Schutzkontaktsteckdose angeschlossen

werden. Auf keinen Fall darf er nur zur Wasserleitung geerdet werden.

Dieser Automat benötigt einen eigenen Stromkreis, der mit 16 Ampere abgesichert ist

und eine Versorgungsspannung von 230 Volt AC, 50Hz, und muss nach den aktuellen

Vorschriften installiert werden.

Wichtig: Wird das Stromkabel in irgendeiner Weise beschädigt, muss es durch ein

vom Hersteller erhältliches Spezialkabel ersetzt werden.

8

2.4 Inbetriebnahme


Vor erstmaliger Inbetriebnahme des Automaten ist das folgende Verfahren von einem

ausgebildeten Techniker auszuführen. Sorgen Sie dafür, dass die Strom- und

Wasserleitungen zum Automaten richtig angeschlossen sind. Prüfen Sie die

Wasserversorgung auf Leckstellen.

1. Öffnen Sie die Tür des Automaten. Vergewissern Sie sich, dass der Bügel bei

geschlossener Tür den Türschalter betätigt. Schalten Sie die Stromversorgung an.

2. Vergewissern Sie sich, dass der Kaffeesatzbehälter richtig angebracht ist.

Klemmen Sie den Tropfsensor und die Überlaufschläuche korrekt an den Rand

des Tropfeimers.

3. Becherturm. Lösen Sie den Riegel für das Becherwerk

und schwenken Sie die Einheit von der Tür weg. Nehmen

Sie den Becherturm aus der Verpackung und setzen Sie ihn

vorsichtig auf das Becherwerk. Vergewissern Sie sich, dass

der flache Teil auf der Becherwerks-Antriebswelle mit dem

flachen Teil im Becherturm ausgerichtet ist. Entfernen Sie

den Deckel und füllen Sie die Becherröhren mit der richtigen

Bechergröße für den im Automaten vorhandenen Becherfang. Lassen Sie die

Becher direkt von der Verpackung in die Becherröhren fallen. BERÜHREN SIE

DIE BECHER NICHT MIT IHREN HÄNDEN.

Wichtig: Füllen Sie nicht die Röhre direkt über der Becherausgabeposition.

Warten Sie, bis der Becherwerksmotor eine volle Röhre in die

Becherausgabeposition gedreht hat, wenn der Automat hochfährt. Drehen Sie

den Becherturm nicht von Hand, da dies den Mechanismus beschädigen kann.

Hinweis: Werden Pappbecher aufgefüllt, muss jede Becherpackung zuerst auf

Beschädigungen der Becherränder geprüft werden. Beschädigte Becher müssen

aussortiert werden.

4. Stecken Sie den mit dem Automaten gelieferten

Sicherheitsschlüssel (a) in den Türschalter (siehe

Abbildung). Der Automat ist nun eingeschaltet. Das

Becherwerk dreht die erste verfügbare Becherstange zur

Ausgabeposition und senkt den Becherstapel auf den

Becherausgabering. Füllen Sie die verbliebenen leeren

Becherröhren mit Bechern auf und setzen Sie den Deckel

wieder auf.

a

9


5. Schwenken Sie das Becherwerk wieder in seine Betriebsposition. Achten Sie

darauf, dass die Verriegelung richtig einrastet.

6. Alle Modelle: Das Wassereinlassventil öffnet

und der Wassertank wird gefüllt. Während des

Startvorgangs des Automaten erscheint auf dem

Display die nebenstehend abgebildete Nachricht.

Vergewissern Sie sich, dass während des

Aufheizens kein Wasser aus dem Überlaufrohr

des Wassertanks in den Tropfeimer läuft. Prüfen Sie das System auf

Undichtigkeiten.

Hinweis ! Der Automat besitzt eine Sicherheitsschaltung, die dafür sorgt, dass

der Heißwassertank maximal zwei Minuten gefüllt werden kann. Wenn nach dem

Hochfahren der Software der Heißwassertank noch nicht gefüllt ist, sollte die

Stromversorgung ab- und wieder angeschaltet werden, um die Füllzeit für den

Heißwassertank zurückzusetzen.

Espresso-Modelle: Bei der Initialisierung des Automaten wird eine kleine

Menge Wasser durch das System gepumpt und in den Tropfeimer abgelassen.

Entfernen Sie den Tropfeimer, wenn der Automat in den Betriebsbereiten-Modus

geht und entleeren Sie den Inhalt, bevor Sie den Tropfeimer wieder in den

Automat einsetzen.

Hinweis ! Vor der Inbetriebnahme des Automaten muss

eventuell vorhandenes Wasser aus dem Wassersystem entfernt

werden. Drücken Sie Taste 9 auf der Service-Tastatur

auf der Innenseite der Tür (siehe Abbildung). Der Automat

pumpt ca. 400 ml Wasser durch das System, das vor dem

Ablassen in den Tropfeimer auf Betriebstemperatur

erwärmt wird. Wenn der Automat in den Betriebsbereiten-

Modus geht, muss der Tropfeimer entfernt, entleert und wieder in den

Automaten eingesetzt werden.

Wichtig: Wird der Automat nicht richtig gefüllt oder stellen Sie eine

Undichtigkeit fest, drehen Sie den Wasserabsperrhahn zu und schalten die

Stromzufuhr zum Automaten ab, bevor Sie den Fehler suchen.

7. Prüfen Sie das Display an der Vorderseite des Automaten, um sicherzustellen,

dass das Wasser auf die richtige Temperatur erhitzt wurde und dass der Automat

betriebsbereit ist. Ein auf Freiverkauf eingestellter Automat zeigt abwechselnd folgendes

an: Abb. 2 und Abb. 3.

10

Außer Betrieb

Wasser Tank aufheizen

Bitte

Auswählen


Kein Geld

notwendig

Hinweis: Die im Betriebsbereiten-Modus angezeigten Meldungen ändern sich je

nach installiertem Zahlungssystem und Einstellungen während der

Programmierung.

8. Alle Modelle: Drehen Sie die Öffnungen der Behälter für lösliche/Frischbrüh-

Zutaten in die aufrechte Position.

Nehmen Sie den Weißerbehälter aus dem Automaten und

entfernen Sie den Deckel. Setzen Sie den Behälter in die

Behälterfüllstation an der Tür (Foto) und füllen Sie den

Behälter mit den richtigen Zutaten.

Der Behälter DARF NICHT auf den Boden gestellt oder

überfüllt werden.

Nehmen Sie den Behälter vorsichtig aus der Füllstation und

setzen Sie den Deckel wieder auf. Setzen Sie den Behälter

wieder in den Automaten und vergewissern Sie sich, dass er an den korrekten

Standort angebracht wird.

Wiederholen Sie diesen Vorgang für alle Zutatenbehälter die in den Automaten

eingesetzt werden. Drehen Sie die Öffnungen der Behälter in die richtigen

Betriebsstellungen.

9. Espresso-Modelle: Schließen Sie den Schieber des

Kaffeebohnenbehälters, bevor Sie den Behälter aus dem

Automaten nehmen. Entfernen Sie den Deckel. Zum

leichteren Auffüllen hängen Sie den Behälter für frische

Kaffeebohnen an die Rückseite der Tür. Verwenden Sie

dazu die beiden vorhandenen Schlüssellochschlitze. Stellen

Sie den Behälter NICHT auf den Boden.

Füllen Sie den Behälter mit frischen Kaffeebohnen. Der Behälter hat ein

Fassungsvermögen von ca. 3,5 kg. Setzen Sie den Deckel wieder auf den Behälter

und entfernen Sie den Behälter vorsichtig von der Tür. Setzen Sie den Behälter

wieder in den Automaten und achten Sie darauf, dass er richtig eingesetzt ist. Öffnen

Sie den Schieber, um den korrekten Betrieb zu gewährleisten.

11


Hinweis ! Für optimale Getränkequalität empfiehlt Crane Merchandising

Systems, den Behälter für Kaffeebohnen täglich aufzufüllen.

10. Vergewissern Sie sich, dass das Becherwerk richtig funktioniert. Drücken Sie die

Bechertesttaste (7), auf der Service-Tastatur und vergewissern Sie sich, dass

ein Becher einwandfrei vom Becherwerk ausgegeben wird.

11. Vergewissern Sie sich, dass der Ausschankkopfmechanismus richtig funktioniert.

Drücken Sie den Parkkopfschalter (8) auf der Service-Tastatur und vergewissern

Sie sich, dass der Ausschankkopf sich in die voll ausgefahrene Position

bewegt. Drücken Sie den Schalter erneut, um den Ausschankkopf in seine korrekte

Ausgangsstellung zu bringen.

12. Frischbrüh-Modelle: Vergewissern Sie sich, dass die Brüherabdeckung und der

Kaffeesatzbehälter richtig angebracht sind. Schieben Sie den Behälter direkt unter

den Brüher, so dass seine Vorderseite unter der Brüherabdeckung hervorschaut.

(Nur Frischbrüh-Modelle mit Brüher und Papierzufuhr - weiter mit

Schritt 13 - 15)

13. Laden Sie die Papierfilterrolle (im Installationssatz vorhanden) auf den Träger.

14. Drücken und halten Sie den Schalter Brüher öffnen (2) auf der Service-Tastatur

für den Brüher. Wenn die Brühkammer ihre völlig geöffnete Position erreicht,

entfernen Sie den Sicherheitsschalter, um die Stromzufuhr zum Automaten

abzuschalten.

15. Entfernen Sie die Brüherabdeckung und die Papier / Abfallbehälter-Abdeckung.

Legen Sie den Papierfilter unter die angehobene Kammer und durch die

Zufuhrräder. Setzen Sie die Schutzabdeckung und die Brüher-Abdeckung wieder

auf. Stecken Sie den Sicherheitsschlüssel in den Türschalter. Der Papierfilter

dreht sich automatisch und die Brühkammer kehrt in die geschlossene Position

zurück.

16. Espresso-Modelle: Vergewissern Sie sich, dass der Kaffeesatz-Behälter richtig

unter den CoEx® Brüher und den Teebrüher (wenn vorhanden) gesetzt ist.

17. Beachten Sie Abschnitt 6 & 7 dieses Handbuchs, Programmiermodus und

Bedienerprogramm, und programmieren Sie anhand der vorhandenen

Menüauswahl die erforderlichen Einstellungen für den korrekten Betrieb des

Automaten, z.B. Getränkepreise, Anwahlen sperren, Zeit und Datum, usw.

12


18. Prüfen Sie die richtige Funktionsweise des Münzprüfers /

Wechslers und der Kasse (falls installiert). Lösen Sie den

Schnapper, der den Münzmechanismus verriegelt (Foto)

und schwenken Sie die Abdeckung von der Tür weg. Füllen

Sie die Münzröhren mit den richtigen Münzen.

Vergewissern Sie sich, dass die Münzrückgabe richtig funktioniert.

19. Überprüfen Sie alle Anwahlmöglichkeiten, um sicherzugehen, dass alle Getränke

richtig ausgegeben werden. Befolgen Sie die Anweisungen auf Seite 74 für die

Getränkeausgabe unter Verwendung der Testverkauf-Taste (6) auf dem Service-

Tastatur.

20. Ziehen Sie den Sicherheitsschlüssel ab und schließen Sie die Automatentür.

Sorgen Sie dafür, dass der Automat immer sauber ist und sich in einem sicheren

Zustand befindet.

2.5 Einrichten der Kaltgetränke-Einheit - falls installiert

1. Öffnen Sie die Automatentür. Bringen Sie die Dichtung (1)

am Druckminderer an, wie im Foto gezeigt. Verbinden Sie

den Druckminderer mit der CO 2 Flasche.

2. Ziehen Sie die Befestigungsmutter fest. Heben Sie die CO 2

Flasche in den Automaten und vergewissern Sie sich, dass

der CO 2 Anschlußschlauch nicht klemmt oder behindert

wird.

Vorsicht! Die CO 2 Flasche kann schwer sein. Achten Sie beim Heben von

schweren Gegenständen immer auf die richtige Vorgehensweise.

3. Sichern Sie die CO 2 Flasche mit der Sicherheitskette.

Drehen Sie das Absperrventil der CO 2 Flasche auf und

vergewissern Sie sich, dass der Druckminderer (2) einen

Druck von 4 bar (58 PSI) anzeigt.

4. Setzen Sie den Karbonator-Überlaufschlauch in den

2

Tropfeimer. Entfernen Sie die Kunststoffabdeckung am

Karbonatorüberlauf. Füllen Sie das Wasserbad des Karbonators mit sauberem

kaltem Wasser aus der Reinigungsdusche des Automaten, bis es aus dem Überlaufschlauch

fließt. Setzen Sie die Abdeckungen des Karbonators wieder auf und

leeren Sie den Tropfeimer. Schalten Sie die Kaltgetränkeeinheit mit dem Schalter

auf der Stromversorgung an.

1

13

5. Stellen Sie die Sirupbehälter unten rechts in den Automaten und stecken Sie die

Ansaugrohre in die Behälter. Vergewissern Sie sich, dass die

Geschmacksrichtungen den auf den Auswahlschildern gezeigten Getränken

entsprechen.

6. Ansaugen der Sirupauswahl. Stecken Sie den

Sicherheitsschalter in den Türschalter. Die

Maschine ist jetzt eingeschaltet. Wenn der

Automat in den Betriebsbereit- Modus geht,

drücken Sie Taste 13 auf der Service-Tastatur.

Das Display zeigt nebenstehende Anzeige.

Hinweis ! Vergewissern Sie sich vor dem Ansaugen der Pumpen, dass der Eimer

leer und wieder eingesetzt ist.

7. Zum Ansaugen von Siruppumpe 1 drücken Sie auf Taste 1 auf dem

Getränkeanwahl-Tastenfeld, bis der Sirup aus dem Ausschankkopf austritt.

Wiederholen Sie diesen Vorgang für Siruppumpe 2, indem Sie auf Taste 2 auf dem

Getränkeanwahl-Tastenfeld drücken. Drücken Sie X (Ende), um den Automaten

wieder in den Betriebsbereit- Modus zu bringen. Leeren Sie den Eimer und setzen

Sie ihn wieder in den Automaten.

8. Testen Sie die Ausgabe der kohlensäurehaltigen und stillen Getränke, um den

korrekten Betrieb der Kaltgetränke-Einheit sicherzustellen. Prüfen Sie auf

Undichtigkeiten und vergewissern Sie sich, dass der Automat sauber und sicher

ist. Entfernen Sie den Sicherheitsschlüssel und schließen Sie die Tür. Der Automat

geht in den Betriebsbereit- Modus zurück.

14


Pumpen

1 2

Nummer drücken und gedrückt halten

Anmerkung: Wenn eine Kaltgetränkeeinheit ohne Karbonator eingebaut ist,

stellen Sie sicher das die Siruplaufzeiten für Getränk 1 und Getränk 2 auf 6

Sekunden eingestellt sind. (Empfohlener Wert).

Abschnitt 3 - Programmiermodus

3.1 Getränkeanwahl-Tastenfeld

Für den Programmiermodus wird das Getränkeanwahl-Tastenfeld benutzt. In diesem

Modus können Sie im Speicher des Automaten gesicherte Daten einsehen und ändern.

Evolution Automaten gibt es entweder mit einer Numerischen Anwahl (unten links)

oder einem Getränkeanwahl-Tastenfeld (unten rechts). Beide Ausführungen sind

nachstehend abgebildet.

X

1

?

2

4 5

7

*

Pin eingeben

Stark

1 2 3 4

0-9 um Wert zu ändern

Eingabe, wenn fertig

8

0

3

6

9

C

Normal Mild


Bei der Programmierung haben die Tasten folgende Funktionen:

Pin eingeben

MILCH START ZUCKER

Tasten 0-9 Diese Tasten dienen zur Eingabe von Text und numerischen Daten

▲ / Normal Diese Taste dient zum Aufwärtsblättern in einem Programm oder

schrittweisen Erhöhen von Daten

▼ / Stark Diese Taste dient zum Abwärtsblättern in einem Programm oder

schrittweisen Reduzieren von Daten

/ Mild Bearbeiten/Eingabe. Diese Taste dient zum Auswählen und Öffnen

des markierten Menüs und zum Sichern von Daten im Speicher des

Automaten

X Beenden. Diese Taste führt Sie zum vorherigen Menü zurück

START/? Drücken Sie diese Taste, um 'alles einzustellen' oder 'alles zu

löschen' oder um einen Testvorgang einzuleiten.

1 2 3 4

0-9 um Wert zu ändern

Eingabe, wenn fertig

15

3.2 Menüanzeigen


Die Getränkeautomaten der Reihe Evolution verfügen über die neuen interaktiven

Menüanzeigen von Crane Merchandising Systems. Das mehrzeilige Display ermöglicht

eine leichte, intuitive Navigation in der Menüstruktur. Sie dient dazu,

Programmierinformationen anzuzeigen, und ändert sich je nach der Art der Daten, die

gerade aktualisiert werden.

1. Die erste Zeile auf dem Display ist die

Menüleiste.

2. Bestimmte Elemente sind weiß markiert.

Drücken Sie die Tasten ▲ (Auf) oder ▼ (Ab) auf

dem Getränkeanwahl-Tastenfeld, um ein Element

zu markieren.

3. Drücken Sie die Taste (Eingabe), um das Element auszuwählen. In diesem

Beispiel erscheint durch Drücken der Taste (Eingabe) das Menü "Tassen-

Rabatt".

4. Die untere Zeile des Displays zeigt oft wichtige Informationen an. In bestimmten

Konfigurationsmenüs zeigt sie den aktuellen Wert für ein ausgewähltes Element

an. Im abgebildeten Beispiel wird angezeigt, das der "Tassen-Rabatt" gegenwärtig

auf 0,05c eingestellt ist. Anhand dieser Funktion können gespeicherte Einstellungen

schnell geprüft und gleichzeitig bestätigt werden, dass ein Wert richtig geändert

wurde.

5. Um von einer beliebigen Anzeige aus zum Hauptmenü zurückzukehren, drücken

Sie einfach die Taste "X" (Verlassen), bis das Hauptmenü erscheint.

3.3 Zugang zum Programmiermodus

1. Öffnen Sie die Tür des Automaten und setzen Sie den Sicherheitsschlüssel ein, um

die Stromversorgung zum Automaten herzustellen. Der Automat ist nun

eingeschaltet.

2. Drücken Sie die Programmeingabetaste (1) auf

der Servicetastatur an der Innenseite der Tür

(für Einzelheiten siehe Seite 72). Auf dem Display

erscheint das nebenstehende Menü. Geben Sie

auf dem Getränkeanwahl-Tastenfeld die

vierstellige Techniker-Zugangsnummer ein.

16

Preis

Individuelle Preise

Ganzer Automat

Tassen Rabatt

Anzeige Max/Min Preis

=0.05

PIN eingeben

0-9 = Wert ändern

EDIT = Fertig


Hinweis! Der vorgegebene Werkscode wird durch die Nummernfolge 1-1-1-1

eingegeben. Unter Umständen erhalten Sie Ihre eigene persönliche

Geheimnummer.

3. Drücken Sie die Taste (Eingabe). Haben Sie die richtige Nummer eingegeben,

erscheint auf dem Display die nebenstehende

Anzeige.

PIN eingeben

Drücken Sie die Taste (Eingabe), um Zugang

zum Betriebsprogramm zu erhalten, oder die

Taste "X" (Verlassen), um den Automaten in den

Betriebsbereiten-Modus zurückzuführen.

4. Auf dem Display des Automaten erscheint das

Programmiermenü der ersten

Programmierebene – Hauptmenü. Das erste

verfügbare Menü (Datenabruf) ist markiert, um

anzuzeigen, dass es ausgewählt werden kann. Sie

gelangen zu einem anderen Menü, indem Sie die

Taste Auf oder Ab auf dem Getränkeanwahl-

Tastenfeld drücken, bis das gewünschte Menü

markiert ist.

Hinweis! “Münzen Ein./Ausg” erscheint nur in der Anzeige von Automaten, die

mit einem MDB Münzmechanismus ausgestattet sind.

5. Wenn das gewünschte Menü markiert ist,

drücken Sie die Taste (Eingabe), um es

auszuwählen. Für das Preismenü erscheinen auf

dem Display zum Beispiel die nebenstehend

abgebildeten Untermenüs.

Techniker Programm

Bewilligt

Hauptmenü

Daten Abruf

Diagnose

Test

Preis

Produkt Konfiguration

EDIT=Auswahl

Freiverkauf

Münzen Ein./Ausg.

System Einstellungen

Sicherheits Codes

Zeitgesteuerte Ereignisse

Preis



Tassen Rabatt


EDIT = Auswahl

6. Durch Drücken der Tasten ▲ (Auf) oder ▼ (Ab), der Taste (Eingabe) und der

Taste "X" (Verlassen) können Sie durch alle Menüs innerhalb des

Betriebsprogramms navigieren.

7. Sollen Parameter aktualisiert werden, geben Sie die Ziffern des gewünschten

Wertes unter Verwendung der Anwahltasten 0-9 ein. Drücken Sie nach Eingabe

des richtigen Wertes die Taste (Eingabe), um den vorherigen Wert zu

überschreiben und den neuen Wert im Speicher des Automaten zu sichern.

Durch Drücken der Taste "X" (Verlassen) gelangen Sie wieder zum vorherigen

Menü.

Bestimmte Programmfunktionen erfordern die Auswahl eines oder mehrerer

Parameter innerhalb eines Untermenüs. Diese können die Form von Kontrollkästchen

17

oder runden Optionsfeldern haben.


8. Kontrollkästchen: Das nebenstehende Beispiel

zeigt das Menü für Wochentage, welches über

das Menü “Reinigung” zugänglich ist und eine

Auswahl mehrerer Wochentage ermöglicht, an

denen ein spezifischer Vorgang stattfindet.

9. Durchlaufen Sie die Optionen unter Verwendung der Tasten ▲ (Auf) oder ▼

(Ab), bis der gewünschte Tag markiert ist (siehe Abbildung). Durch Drücken der

Taste (Eingabe) wird der Tag ausgewählt und ein X erscheint in dem

nebenstehenden Kästchen.

Fahren Sie fort, bis alle gewünschten Tage ausgewählt wurden. Durch Drücken

der Taste “X” (Verlassen) werden Sie zum vorherigen Menü zurückgeführt und

die neuen Einstellungen werden im Speicher des Automaten gesichert.

Hinweis! Durch Drücken der Taste START auf dem Getränkeanwahl-Tastenfeld

werden alle leeren Kontrollkästchen aktiviert oder alle markierten

Kontrollkästchen deaktiviert.

10. Runde Optionsfelder: Das nebenstehende

Beispiel zeigt das Statusdisplay, das über das

Menü “Ereignisse” zugänglich ist und das die

Auswahl einer der abgebildeten Optionen

erfordert. Drücken Sie die Tasten ▲ (Auf) oder

▼ (Ab), um die gewünschte Option einzustellen

und dann die Taste (Eingabe), um die Einstellung zu speichern (angezeigt durch

ein gefülltes Optionsfeld).

Alle Betriebsprogrammierungen der Evolution Automaten erfolgen in der oben

beschriebenen Weise. Spezifische Programmierungsvorgänge werden im folgenden

Abschnitt näher beschrieben.

18

Wochentage

X Montag

Dienstag

X Mittwoch

Donnerstag

Freitag

Start = setzen / löschen

Aus

An

Status

Abschnitt 4 - Betriebsprogramm

Um Zugang zum Betriebsprogramm zu erhalten,

begeben Sie sich in den Programmiermodus (siehe

Abschnitt 3). Sobald Sie sich im Betriebsprogramm

befinden, erscheint auf dem Display auf der

Vorderseite des Automaten das Programmiermenü

der ersten Programmierebene – Hauptmenü.

Hinweis! “Münzen Ein./ Ausg.” erscheint nur in der

Anzeige von Automaten, die mit einem MDB

Münzmechanismus ausgestattet sind.

Durch Drücken der Tasten ▲ (Auf) oder ▼ (Ab), der Taste (Eingabe) und der Taste

"X" (Verlassen) auf dem Getränkeanwahl-Tastenfeld können Sie leicht und schnell

durch alle Betriebsprogrammmenüs navigieren (siehe Abschnitt 3).

4.1 Das Menü "Datenabruf"


Über dieses Menü können Sie nicht löschbare und

löschbare Zähler, Daten bezüglich Zeitereignissen und

Identifikationsnummern von installierten

Komponenten und (wenn Merkmal aktiviert ist) von

SureVend unterstützten Ausschankinformationen

einsehen. Die Datenmenüs mit löschbaren Zählern

und SureVend Daten enthalten ein zusätzliches Untermenü, das es Ihnen ermöglicht,

die aktuellen Daten aus dem Automatenspeicher zu löschen.

1. Nicht löschbare Zähler: Dieses Menü ermöglicht es Ihnen, Umsatz- und

Verkaufswerte einzusehen und aufzuzeichnen. Diese Daten können nicht zurückgesetzt

werden und bleiben auf der Steuerplatine erhalten (es sei denn, die Backup-Batterie

wird entfernt).

1. Markieren Sie auf dem Display "Datenabruf" die

Option "Nicht löschbare Zähler" und drücken

Sie die Taste (Eingabe). Auf dem Display

erscheint das nebenstehende Menü. Über dieses

Menü können Sie die Daten für "Gesamtzahlen"

(markiert) oder "Nach Produkt" und Daten

Hauptmenü

Daten Abruf

Diagnose

Test

Preis


EDIT=Auswahl

Freiverkauf





Daten Abruf

Nicht löschbare Zähler

Löschbare Zähler


Ident Nummern

SureVend


Nicht Löschbare Zähler

Umfassende Gesamtzahlen

Nach Produkt

Bargeld

Bargeldios

Token

bezüglich "Barverkäufe", "Bargeldlose Verkäufe" und "Token"-Verkäufe einsehen.

19


2. Zur Ansicht des Menüs für die Gesamtmenge drücken Sie die Taste (Eingabe)

auf dem Getränkeanwahl-Tastenfeld. Auf der Anzeige werden die Gesamtsumme

in € wie auch die Gesamtzahl der ausgegebenen Getränke für die folgenden Daten

angezeigt:

Verkauf-€ Gesamtumsatz der Automatenverkäufe in €

Verkauf-# Gesamtzahl der vom Automaten ausgegebenen Getränke. Diese

Werte schließen normal ausgegebene Getränke wie auch

Getränke mit Rabatten und Zuschlägen ein.

Rabatt-€ Gesamtsumme aller Preisnachlässe in €

Rabatt-# Gesamtzahl der ausgegebenen Getränke mit Preisnachlass

Testverkauf-€ Gesamtsumme aller Testverkäufe in €

Testverkauf-# Gesamtzahl aller zu Testzwecken ausgegebenen Getränke.

Zuschlag-€ Gesamtsumme aller Preisaufschläge in €

Zuschlag-# Gesamtzahl aller ausgegebenen Getränke mit Preisaufschlag

Freiverkauf-€ Gesamtsumme aller kostenlose ausgegebenen Getränke in €

Freiverkauf-# Gesamtzahl aller kostenlos ausgegebenen Getränke.

HINWEIS ! Alle Verkaufsdaten werden in einem Format angezeigt, wie es in den

neuesten European Vending Association Data Transfer Standards (EVA DTS)

vorgeschrieben ist. Datenfelder für Preisaufschläge werden von Evolution Automaten

nicht unterstützt.

3. Durchlaufen Sie die angezeigte Liste unter

Verwendung der Tasten Auf (▲) und Ab (▼) auf

der Getränkeanwahl Tastatur und zeichnen Sie

die Verkaufsdaten auf.

Drücken Sie anschließend die Taste "X"

(Verlassen) auf der Getränkeanwahl Tastatur,

um zum Menü für "Nicht löschbare Zähler"

zurückzukehren.

4. Sie können die Verkaufsdaten auch nach

einzelnen Produkten einsehen und aufzeichnen. Drücken Sie die Taste Ab (▼) auf

dem Getränkeanwahl-Tastenfeld, um im Menü "Nicht löschbare Zähler" die

Option "Nach Produkt" zu markieren.

5. Drücken Sie die Taste (Eingabe) auf dem Getränkeanwahl-Tastenfeld, um zum

Menü "Nach Produkt" zu gelangen. Dieses Menü enthält alle verfügbaren

Getränkeanwahlen des Automaten. Drücken Sie die Tasten Auf (▲) und Ab (▼)

auf dem Getränkeanwahl-Tastenfeld, um alle Menüoptionen zu durchlaufen, bis die

gewünschte Anwahl markiert ist.

20


Verkäufe-€ 0.00

Verkäufe-# 0

Rabatt-€ 0.00

Rabatt-# 0

Testverkauf-€ 0.00

Testverkauf-# 0

Preiszuschlag-€ 0.00

Preiszuschlag-# 0

Freiverkauf-€ 0.00

Freiverkauf-# 0


6. Drücken Sie die Taste (Eingabe) auf dem

Tastenfeld, um die markierte Anwahl, z.B.

Kakaohaltiges Getränk, einzugeben. Auf dem

Display erscheint das nebenstehende Menü. Auf

dem Display erscheint das nebenstehende Menü.

In diesem Menü werden die Gesamtsumme in €

wie auch die Gesamtzahl der ausgegebenen

Verkäufe (siehe vorstehende Beschreibung)

angezeigt.

Hinweis! Die einzelnen "Nach Produkt" Zähler zeigen auch den für die Anwahl

vorgegebenen Preis an (siehe Abbildung).

Sie können dann die angezeigte Liste unter Verwendung der Tasten Auf (▲) und

Ab (▼) auf dem Getränkeanwahl-Tastenfeld durchlaufen und die Verkaufsdaten

aufzeichnen.

7. Drücken Sie anschließend die Taste “X” (Verlassen) auf dem Getränkeanwahl-

Tastenfeld, um zum vorherigen Menü zurückzukehren. Sie erhalten dann Zugang

zu weiteren Auswahlen. Dabei haben Sie die gleiche Vorgehensweise wie oben

beschrieben einzuhalten. Über das Menü “Nicht löschbare Zähler” erhalten Sie

ferner Zugang zu weiteren Menüs für Daten über Barverkäufe, bargeldlose

Verkäufe und Token-Verkäufe.

8. Der Automat wird wieder in den Betriebsbereiten-Modus gebracht, indem

wiederholt die Taste "X" (Verlassen) gedrückt wird, bis "Betriebsbereit" angezeigt

wird.

2. Löschbare Zähler: Dieses Menü enthält ähnliche Daten wie das Menü "Nicht

löschbare Zähler". Nach der Einsicht und Aufzeichnung können Daten von diesem

Menü jedoch im Speicher des Automaten gelöscht werden.

1. Markieren Sie im Menü "Datenabruf" die Option

"Löschbare Zähler" und drücken Sie die Taste

(Eingabe). Auf dem Display erscheint das

nebenstehende Menü. Über dieses Menü können

Sie die Daten für alle Parameter wie für "Nicht

löschbare Zähler" beschrieben einsehen. Das

Menü bietet Ihnen auch die Option, alle

Kakaohaltiges Getränk

Preis-€ 0.00


Verkäufe-# 0


Rabatt-# 0




Freiverkauf-# 0

Löschbare Zähler


Nach Produkt

Bargeld

Bargeldios

Token

Zähler löschen

löschbaren Zähler über das Menü "Zähler löschen" zurückzusetzen.

21

2. Zur Einsicht des Menüs für die Gesamtmenge

drücken Sie die Taste (Eingabe) auf dem

Getränkeanwahl-Tastenfeld. Dieses Menü zeigt

die Gesamtsumme in € wie auch die Gesamtzahl

der ausgegebenen Getränke (seit der letzten

Zurücksetzung der Zähler) für die folgenden

Datenfelder an:

Hinweis! Für detaillierte Beschreibungen dieser

Datenfelder siehe Seite 20.

3. Durchlaufen Sie die angezeigte Liste unter Verwendung der Tasten Auf (▲) oder

Ab (▼) auf dem Getränkeanwahl-Tastenfeld und zeichnen Sie die Verkaufsdaten

auf. Drücken Sie anschließend die Taste "X" (Verlassen) auf dem Getränkeanwahl-

Tastenfeld, um zum Menü "Löschbare Zähler" zurückzukehren.

4. Sie können die Daten für löschbare Gesamtsumme- und Gesamtzahl auch nach

einzelnen Produkten einsehen und aufzeichnen. Dazu rufen Sie das Menü "Nach

Produkt" auf. Sie können ferner Daten bezüglich Bargeld, bargeldlose Verkäufe

und Token-Verkäufe über die relevanten Untermenüs einsehen und aufzeichnen.

Nach Einsicht und Aufzeichnung der gewünschten Informationen in diesen Untermenüs

können diese Daten über das Untermenü "Zähler löschen" zurückgesetzt werden.

5. Markieren Sie im Menü "Löschbare Zähler"

unter Verwendung der Taste Ab (▼) das

Untermenü "Zähler löschen" und drücken Sie die

Taste (Eingabe). Auf dem Display an der

Vorderseite des Automaten erscheint das

nebenstehende Menü. Sie werden gewarnt, dass

alle Zähler gelöscht werden.

Drücken Sie entweder die Taste (Eingabe), um die Zähler zu löschen, oder die

Taste "X" (Verlassen), um das Menü zu verlassen, ohne die Zähler zu löschen.

3. Ereignisse


1. Durchlaufen Sie das Menü "Datenabruf",

markieren Sie die Option "Ereignisse" und

drücken Sie die Taste (Eingabe). Auf dem

Display erscheint das nebenstehende Menü.

Über dieses Menü können Sie Informationen

bezüglich der vier Vorgänge wie gezeigt einsehen

und aufzeichnen.

22



Verkäufe-# 0


Rabatt-# 0

Testverkauf-€ 0.00

Testverkauf-# 0




Freiverkauf-# 0


Sind Sie sicher

alle löschbaren Zähler

zurückzusetzen?

Annullieren=EXIT OK - EDIT

Ereignisse

Stromausfall

Letzte Datenlöschung

Letzter Verkauf

Letzte Uhreinstellung

2. Zum Einsehen des Menüs "Stromausfall" drücken

Sie die Taste (Eingabe). Das Display zeigt eine

Liste der zehn letzten Ereignisse, bei denen die

Stromversorgung des Automaten ausgefallen ist,

nach Datum, Tageszeit und Zeitraum. Die Taste

X (Verlassen) führt Sie zum Menü "Ereignisse"

zurück.

3. Drücken Sie die Taste Ab (▼), um "Letzte Datenlöschung", "Letzter Verkauf" und

"Letzte Uhreinstellung" zu markieren. Am unteren Rand des Displays erscheinen

Daten zu diesen Ereignissen.

4. Identifikationsnummern


1. Durchlaufen Sie das Menü "Datenabruf",

markieren Sie die Option "Ident-Nummern" und


Display erscheint das nebenstehende Menü.

Über dieses Menü erhalten Sie Zugang zu

Seriennummern, Teilenummern und Versionstyp

Stromausfall

05-08-05 12:25 10Min

04-08-05 12:10 12Min

Ident Nummern

Hauptplatine

Münzgerät

Geldscheinleser

Kartensystem


der Steuerplatine wie auch dem Münz/ Karten-Zahlungssystemen des Automaten.

Hinweis! Münz-, Karten- oder Geldscheinleser werden nur dann angezeigt, wenn

der Automat über eine MDB-Vorrichtung verfügt.

5. SureVend: Dieses Menü erscheint nur, wenn SureVend über das Menü "Produkt-

Konfiguration" (siehe Seite 39) aktiviert wurde.

1. Durchlaufen Sie das Menü "Datenabruf", markieren Sie die Option "SureVend" und


SureVend

Display erscheint das nebenstehende Menü. Becherausgabe 1-#

Über dieses Menü können Sie nachsehen und

aufzeichnen, wie oft SureVend aufgezeichnet hat,

dass kein Becher ausgegeben wurde, und wie oft

Getränke mit Unterstützung von SureVend

ausgegeben wurden.

SV-Assistiert- #


2. Nach Einsehen und Aufzeichnen der Daten können diese wie vorstehend

beschrieben über das Menü "Zähler löschen" gelöscht werden.

23

6. Tassen Verkäufe

1. In diesem Menü wird die Anzahl der

Getränkeausgaben angezeigt, die der Automat

ohne Ausgabe eines Bechers vorgenommen hat.

Nach Einsehen und Aufzeichnen der Daten

können diese wie vorstehend beschrieben über

das Menü "Zähler löschen" gelöscht werden.

7. Daten drucken

1. Dieses Menü zeigt, welche Daten vom

Automaten abgerufen werden können, wenn ein

Drucker angeschlossen ist. Angezeigt wird

weiterhin die entsprechende Tastenfeldnummer,

die gedrückt werden muss, um die Daten an den

Drucker zu senden. Weitere Informationen über

diese Funktion befinden sich auf Seite 57.

4.2 Das Menü “Diagnose”

1. Sollte im Automaten eine Störung auftreten, erscheint auf dem Anzeigedisplay eine

Fehlermeldung. In einigen Fällen ist der Automat dann nicht mehr betriebsbereit.

Das Menü "Diagnose" zeigt Fehlermeldungen im Zusammenhang mit eventuell

auftretenden Fehlern an und ermöglicht es Ihnen, das Problem zügig zu

identifizieren und zu beheben, sodass der Automat schnell wieder in Betrieb

genommen werden kann.

2. Tabellen, welche die auf dem Display erscheinenden Fehlermeldungen enthalten,

sowie diagnostische Mitteilungen, die über dieses Menü angezeigt werden, und

Fehlerbeschreibungen sind auf den Seiten 103 – 105 dieses Handbuchs zu finden.

4.3 Das Menü “Test”


Dieses Menü ermöglicht es Ihnen, einzelne Komponenten

und Tasteneingaben zu testen, um so die

vorschriftsmäßige Funktionsweise des Automaten

sicherzustellen. Wenn das Test-Menü geöffnet wird,

erscheint auf dem Display die abgebildete Anzeige.

Hinweis! Mühle (1) und Test Tee Baugruppe (2)

werden nur an Espresso-Automaten angezeigt.

24

Tassen Verkäufe

Tassen Verkäufe-# 15


Daten Drucken

Drücke Daten Typ

1 Allen Daten

2 Total Verkäufe

3 Nach Produkt

4 Bargeld

Test

Becherwerk

Heiß Verkauf

Kalt Verkauf

Test Ausgabekopf

Schalter & Sensoren


Test Verkauf ohne Becher

Test-Verkauf

Mühle (1)

Test Tee Baugruppe (2)

Anzeige

Tastatur Test


1. Becherwerk: Dieses Untermenü ermöglicht es Ihnen, den Betrieb des

Becherwerks zu testen. Es repliziert die der Taste 7 auf der Servicetastatur

zugewiesene Funktion (siehe Seite 72).

1. Drücken Sie die Taste (Eingabe) zweimal, um

das Test-Menü anzuzeigen, und dann die Taste

START/? auf dem Getränkeanwahl-Tastenfeld.

Das Becherwerk wird einen Becher ausgeben

(siehe nebenstehende Anzeige).

2. Durch zweimaliges Drücken der Taste "X" (Verlassen) kehren Sie zum Test-

Hauptmenü zurück.

2. Heiß Verkauf: Wenn dieses Menü geöffnet wird,

erscheint auf dem Display das abgebildete Menü. Über

dieses Menü können Sie den vorschriftsmäßigen

Betrieb der Produktschnecken- und Mixermotoren

sowie der am Heißwassertank vorgesehenen

Ausgabeventile prüfen.

1. Produktschnecke: Über dieses Untermenü können Sie die vorschriftsmäßige

Funktionsweise der einzelnen, im Automaten eingebauten Produktmotoren prüfen.

Drücken Sie die Taste (Eingabe), um das Test-Menü aufzurufen, in dem die Anzahl der im

Automaten vorhandenen Motoren angegeben wird.

Hinweis! Das Testen eines Produktmotors führt dazu, dass sich die Produktschnecke des

Produktbehälters dreht. Entfernen Sie die Behälter, bevor Sie diese Testfolge einleiten. Stellen

Sie die Produktbehälter NICHT auf dem Boden ab. Setzen Sie die Produktbehälter nach

Abschluss des Tests wieder richtig ein.

1. Prüfen Sie einen Produktmotor, z.B. Motor Nr.

1, indem Sie die entsprechende Taste auf dem

Getränkeanwahl-Tastenfeld drücken. Die Anwahl

wird markiert (siehe Abbildung) und der Motor

wird 3 Sekunden lang betrieben. Wiederholen

Sie diesen Vorgang, um weitere Produktmotoren

zu testen.

Test Becherwerk 1

Status

Ausgabe

EXIT = Beenden

Heiß Verkäufe

Produktschnecke

Mixer

Ventil

Produktschnecke

Produktschnecke Nummer

1 2 3 4 5 6 7

Eine Zahl drücken

2. Durch Drücken der Taste "X" (Verlassen) kehren Sie zum Test-Hauptmenü

zurück.

2. Mixer: Über dieses Untermenü können Sie die vorschriftsmäßige Funktionsweise

der einzelnen, im Automaten eingebauten Mixereinheiten prüfen. Drücken Sie die

Taste (Eingabe), um das Test-Menü aufzurufen, in dem die Anzahl der im Automaten

25

vorhandenen Mixer angegeben wird.


1. Prüfen Sie einen Mixer, indem Sie die

entsprechende Taste auf dem Getränkeanwahl-

Tastenfeld drücken. Die Anwahl wird markiert

(siehe Abbildung) und der Mixer wird 3

Sekunden lang betrieben. Wiederholen Sie

diesen Vorgang, um weitere Mixer zu testen.


zurück.

3. Ventil: Über dieses Untermenü können Sie die vorschriftsmäßige Funktionsweise

der einzelnen, im Heißwassertank eingebauten Ausgabeventile prüfen. Drücken Sie die

Taste (Eingabe), um das Test-Menü aufzurufen, in dem die Anzahl der am

Heißwassertank vorgesehenen Ventile angegeben wird. Der Ausgabekopf wird bis zum

Anschlag ausgefahren.

Hinweis! Während des Tests tritt aus dem Heißwassertank Wasser aus. Stellen Sie

einen geeigneten Behälter unter die Ausgabeöffnung. Halten Sie sich während des Tests

in sicherem Abstand vom Ausgabebereich auf.

1. Prüfen Sie ein Ventil, z.B. Ventil Nr. 4, indem Sie

die entsprechende Taste auf dem

Getränkeanwahl-Tastenfeld drücken. Die Anwahl

wird markiert (siehe Abbildung) und das Ventil

wird 4 Sekunden lang betrieben. Wiederholen

Sie diesen Vorgang, um weitere Ventile zu

testen.


zurück. Der Ausgabekopf kehrt in seine Ausgangsposition zurück. Entleeren Sie

die Behälter.

Wichtig: Nach Durchführung des Ventiltests an einem Frischbrüh-Automaten muss

der Brüher unter Verwendung der Taste "Brüher öffnen" wie auf Seite 70 beschrieben

in Betrieb genommen werden.

3. Kaltausgabe: Wenn dieses Menü geöffnet wird,

erscheint auf dem Display das abgebildete Menü. Über

dieses Menü können Sie den vorschriftsmäßigen

Betrieb der Siruppumpen und der Kaltausgabeeinheit

für Getränke mit und ohne Kohlensäure prüfen und

sicherstellen.

26

Mixer

Mixer Nummer

1 2 3 4 5


Ventil

Ventil Nummer

1 2 3 4 5 6

Press Eine Zahl drücken

Kalt Verkäufe

Pumpen

Kalt Ausgabe - ohne CO2

Kalt Ausgabe - mit CO2


1. Pumpen: Dieses Untermenü ermöglicht es lhenen, den richtigen Betrieb der

einzelnen Siruppumpen zu prüfen. Außerdem können die Sirupoptionen angesaugt

werden. Eine Beschreibung dieses Vorgangs befindet sich auf Seite 13 (2.5).

Hinweis! Während dieses Testvorgangs wird Sirup ausgegeben. Stellen Sie einen

geeigneten Behälter unter die Ausgabeöffnung.

1. Drücken Sie die Taste (Eingabe), um das Test-Menü aufzurufen, in dem die

Anzahl der im Automaten vorhandenen Pumpen angegeben wird. Der

Ausgabekopf wird bis zum Anschlag ausgefahren.

2. Zum Testen von Siruppumpe 1 drücken Sie auf

Taste 1 auf dem Getränkeanwahl-Tastenfeld, bis

das Getränk aus dem Ausschankkopf austritt.

Wiederholen Sie diesen Vorgang für Siruppumpe

2, indem Sie auf Taste 2 auf dem

Getränkeanwahl-Tastenfeld drücken.

3. Drücken Sie X (Beenden), um den Automaten wieder in den Betriebsbereiten-

Modus zu bringen. Entleeren Sie die Behälter.

2. Kaltausgabe – ohne Kohlensäure: Über dieses Untermenü können Sie den

vorschriftsmäßigen Betrieb des Wassereinlassventils wie auch des Ventils der

Kaltgetränkeeinheit prüfen.

Hinweis! Während dieses Testvorgangs wird Wasser ausgegeben. Stellen Sie einen

geeigneten Behälter unter die Ausgabeöffnung.

1. Drücken Sie die Taste (Eingabe), um das Test-

Menü aufzurufen. Drücken Sie die Taste

START/?, um den Testvorgang einzuleiten. Auf

dem Display erscheint das während des Betriebs

abgebildete Menü.

Pumpen

1 2

Nummer drücken und gedrückt halten

Kalt Füllen

Exit drücken zum fortfahren

2. Drücken Sie X (Beenden), um den Automaten wieder in den Betriebsbereiten-

Modus zu bringen. Entleeren Sie die Behälter.

3. Kaltausgabe – mit Kohlensäure: Über dieses Untermenü können Sie die

vorschriftsmäßige Funktionsweise des Füllventils der Karbonator-Einheit prüfen. Der

Verfahrensablauf entspricht dem für die Kaltausgabe von Getränken ohne Kohlensäure.

4. Test Ausgabekopf: Über dieses Untermenü können Sie die vorschriftsmäßige

Funktionsweise des Ausgabekopf-Mechanismus testen.

27


1. Drücken Sie die Taste (Eingabe), um das Test-

Menü anzuzeigen, und dann die Taste START/?

auf dem Getränkeanwahl-Tastenfeld. Der

Ausgabekopf-Mechanismus begibt sich in seine

erste Ausgabeposition (siehe nebenstehende

Anzeige).

2. Wenn der Kopf seine erste Ausgabeposition erreicht, hält er an und auf dem

Display erscheint die Mitteilung "Ausgabekopfposition – Ausgefahren". Drücken

Sie ein zweites Mal die Taste START/?, um den Kopf in seine zweite

Ausgabeposition zu bringen. Drücken Sie nochmals die Taste START/?, um den

Kopf bis zum Anschlag auszufahren.

3. Um den Ausgabekopf wieder in seine

Ausgangsposition zu bringen und den Test zu

beenden, drücken Sie die Taste START/?. Der

Ausgabekopf-Mechanismus kehrt in seine

Ruheposition zurück (siehe nebenstehende

Anzeige).

4. Wenn der Kopf seine Ausgabeposition erreicht, hält er an und auf dem Display

erscheint die Mitteilung “Ausgabekopfposition – im Leerlauf”. Dies bedeutet, dass

der Test erfolgreich abgeschlossen wurde. Durch Drücken der Taste “X”

(Verlassen) kehren Sie zum Test-Hauptmenü zurück.

5. Schalter & Sensoren: Dieses Untermenü enthält die Schalter bzw. Sensoren, die

getestet werden können. Für die meisten angezeigten

Optionen wird auf der Statusleiste am unteren Rand

der Anzeige der gegenwärtige Status des markierten

Schalters bzw. Sensors angegeben. Im

nebenstehenden Beispiel zeigt die Statusleiste an, dass

der Tropfeimer-Sensor erfasst, dass der Tropfeimer

nicht voll ist.

Hinweis! Das Menü “Brüher Schalter 1” erscheint

nur an Frischbrüh-Modellen, während “Brüher

Schalter 2” nur an Espresso-Automaten mit Tee-

Brüher verfügbar ist.

Drücken Sie die Taste ▲ (Auf) oder ▼ (Ab), um die anderen Schalter- bzw.

Sensoreingaben zu markieren und ihren Status einzusehen.

Tassen Sensor – aktuell: Dieses Menü informiert Sie über die Effizienz des

SureVend Sensors. Ein vorschriftsmäßiger Betrieb wird durch einen numerischen

28


Ausgabekopf Position

In Bewegung

EXIT = Beenden


Ausgabekopf Position

Initialisierung

START = Anfangen

Schalter & Sensoren

Tropf Behälter Sensor

Becherturm Schalter

Becherturm Sensor

Tassen Sensor - aktuell

Tassen Sensor - mittel

Leer

Heizungs-Tank-Stufe

Tank Temp. & Heizung

Brüher Schalter 1

Brüher Schalter 2

Kalt Füllen

Kannenverkauf

Freiverkauf

Wert zwischen 151 und 255 angegeben.


1. Markieren Sie "Tassen Sensor – aktuell" im Menü

"Schalter & Sensoren" und drücken Sie die Taste


nebenstehende Menü. Der angezeigte numerische

Wert gibt den gegenwärtigen Tassensensorwert

wieder.

2. Der Tassensensorwert kann eine beliebige Zahl zwischen 0 und 255 sein und stellt den

aktuellen, vom Sensor erfassten Wert dar. Sie können den Tassensensor prüfen, indem

Sie die SureVend Sensoren im Getränkeausgabebereich blockieren. Der auf der

Statusleiste angezeigte Wert fällt ab, wenn die Sensoren blockiert werden.

Tassen Sensor – mittel: Dieses Menü informiert Sie über die generelle Effizienz des

SureVend Sensors.

1. Markieren Sie "Tassen Sensor – mittel" im Menü

"Schalter & Sensoren" und drücken Sie die Taste


abgebildete Menü. Der angezeigte Wert ist der

durchschnittliche Kalibrierungswert des Sensors.

Tassen Sensor - aktuell

Aktueller Sensor Wert

6. Test-Verkauf ohne Becher: Über dieses Menü können Sie eine Anwahl als Test-

Verkauf ohne Ausgabe eines Bechers tätigen.

Hinweis! Sorgen Sie dafür, dass zur Aufnahme des Getränks ein geeigneter Behälter

unter die Ausgabeöffnung gestellt wird.

1. Markieren Sie im Haupttestmenü die Option

"Test-Verkauf ohne Becher" und drücken Sie die

Taste (Eingabe). Auf dem Display erscheint die

nebenstehende Anzeige. Wählen Sie über das

Test Verkauf ohne Becher

Geld einwerfen

oder

Getränkeanwahl-Tastenfeld ein Getränk aus und Bitte auswählen

drücken Sie dann die Taste START/?. Der Kredit .00

Automat gibt das ausgewählte Getränk ohne Ausgabe eines Bechers aus.


zurück.

200

Tassen Sensor - mittel

Mittlerer Sensor Wert

195

29


7. Test-Verkauf: Dieses Menü ermöglicht es Ihnen, einen Test-Verkauf

durchzuführen, um nachzuprüfen, dass die Ausgabe einwandfrei funktioniert.


"Test-Verkauf" und drücken Sie die Taste

(Eingabe). Auf dem Display erscheint die

nebenstehende Anzeige.

2. Wählen Sie über das Getränkeanwahl-Tastenfeld ein Getränk aus und drücken Sie

dann die Taste START/?. Der Automat gibt einen Becher aus, bevor das Getränk

ausgeschenkt wird. Ist das SureVend System eingeschaltet, müssen die Sensoren

innerhalb von 3 Sekunden nach Ausgabe des Bechers aktiviert werden (siehe Seite

39).

3. Durch Drücken der Taste "X" (Verlassen) kehren Sie zum Test-Hauptmenü zurück.

8. Mühle Test (Espresso-Automaten): Über dieses Untermenü können Sie die

vorschriftsmäßige Funktionsweise der in Espresso-Automaten eingebauten

Bohnenmühle prüfen.

Hinweis! Entfernen Sie vor Beginn dieses Testvorgangs den CoEx® Brüher aus dem

Automaten und stellen Sie einen geeigneten Behälter unter den Ausgang der Mühle,

um den gemahlenen Kaffee aufzufangen.


"Mühle Test" und drücken Sie die Taste


nebenstehende Menü. Drücken Sie die Taste '1'

auf dem Getränkeanwahl-Tastenfeld. Die Mühle

wird nun etwa vier Sekunden lang betrieben.

2. Durch Drücken der Taste "X" (Verlassen) kehren Sie zum Test-Hauptmenü zurück.

9. Test Tee Baugruppe (Espresso-Automaten): Über dieses Untermenü können

Sie die vorschriftsmäßige Funktionsweise der in Espresso-Automaten eingebauten Tee

Baugruppe prüfen.


"Test Tee Baugruppe" und drücken Sie die Taste


nebenstehende Menü. Drücken Sie die Taste

START/?. Die Tee Baugruppe durchläuft eine

ganze Umdrehung und auf dem Display erscheint

die Nachricht "In Bewegung".

30

Test Verkauf


oder

Bitte auswählen

Kredit .00

Mühle Test

Mühle Nummer

1


Test Tee Baugruppe

im Leerlauf

START (?)= Anfangen


2. Nach Abschluss des Vorgangs kehrt das Display zur Ruhestandsanzeige zurück.

Durch Drücken der Taste "X" (Verlassen) kehren Sie zum Test-Hauptmenü

zurück.

10. Anzeige: Durch eine Eingabe in diesem Menü können Sie das Display prüfen.

1. Markieren Sie im Haupttestmenü die Option "Anzeige" und drücken Sie die Taste

(Eingabe). Drücken Sie wiederholt die Taste START/?, um die verschiedenen

Testmuster zu durchlaufen. Die Testmuster decken mögliche Anzeigefehler auf.


zurück.

11. Tastatur Test: Unter Verwendung dieses Menüs können Sie die verschiedenen

Tasten auf dem Getränkeanwahl-Tastenfeld und auf der internen Service-Tastatur

prüfen und so ihre vorschriftsmäßige Funktionsweise sicherstellen.

1. Markieren Sie im Testmenü die Option "Tastatur

Test" und drücken Sie die Taste (Eingabe). Auf

dem Display erscheint die abgebildete Anzeige

mit der markierten Option "Haupt Tastatur"

(siehe Abbildung).

Haupt Tastatur

Service Tastatur

Tastatur Test


2. Soll die "Haupt Tastatur" getestet werden, drücken Sie die Taste (Eingabe), um

Zugang zum Testmenü zu erhalten. Drücken Sie

eine beliebige Taste auf dem Getränkeanwahl-

Haupt Tastatur

Tastenfeld und überprüfen Sie, dass sie richtig

angezeigt wird. Beispiel: Durch Drücken der

Taste START/? auf dem Getränkeanwahl-

Start

Tastenfeld erscheint die nebenstehende Anzeige. Taste drücken und überprüfen

3. Drücken Sie die Taste "X" (Verlassen), um zum "Tastatur Test" zurückzukehren.

Markieren Sie "Wartungstastatur" unter Verwendung der Taste ▼ (Ab) und

drücken Sie die Taste (Eingabe), um Zugang zu ihrem Test-Menü zu erhalten.

Befolgen Sie das vorstehend beschriebene Verfahren, um die Service Tastatur zu

testen.

Hinweis! Durch Drücken der Taste (Eingabe) oder "X" (Verlassen) oder 1 und 2

auf der Service Tastatur kehren Sie zum Menü "Tastatur-Test" zurück.

31

4.4 Das Menü “Preis”


Über dieses Menü können Sie einzelne Preise für die verfügbaren Getränkeanwahlen

oder einen Preis für alle Getränkeanwahlen eingeben und einen Rabatt für Kunden, die

ihre eigene Tasse bzw. ihren eigenen Becher benutzen, festlegen. Das Menü enthält

auch ein Untermenü, über das Sie die im Speicher des Automaten festgelegten

höchsten und niedrigsten Preise einsehen können.

Hinweis! Die über dieses Menü eingegebenen Preise beziehen sich nur auf Automaten,

die mit einem Münz-/Kartensystem ausgestattet sind.

1. Individuelle Preise: Über dieses Untermenü können Sie den Preis für eine

bestimmte Getränkeanwahl, die der Automat anbietet, festlegen.

1. Markieren Sie "Individuelle Preise" (siehe

nebenstehende Abbildung) und drücken Sie die

Taste (Eingabe), um Zugang zum Menü zu

erhalten.

2. Durch Zugriff auf dieses Untermenü werden alle

verfügbaren Getränkeanwahlen für die markierte

Option mit dem aktuellen Getränkepreis

aufgelistet. Das abgebildete Beispiel bezieht sich

auf Instant-Kaffee, dessen Preis sich gegenwärtig

auf 35c beläuft.

3. Soll der Preis für die markierte Option geändert

werden, drücken Sie die Taste (Eingabe). Das

Display ändert sich und das nebenstehende Menü

erscheint. Soll der Preis z.B. auf 45c erhöht werden,

geben Sie unter Verwendung der entsprechenden

Tasten auf dem Getränkeanwahl-Tastenfeld die

Zahlenfolge 0-0-0-4-5 ein.

4. Drücken Sie die Taste (Eingabe), um zum Menü "Individuelle Preise"

zurückzukehren, und vergewissern Sie sich, dass der neue Preis auf der Statusleiste

am unteren Bildrand angezeigt wird. Benutzen Sie die Tasten ▲ (Auf) oder ▼

(Ab), um weitere Optionen zu markieren.

32

Preis



Tassen Rabatt




Instant Kaffee

Instant Kaffee entk.

Instant Tee


Cappuccino

=0.35


000.45


EDIT = Fertig


2. Ganzer Automat: Über dieses Untermenü können Sie einen einheitlichen Preis

für alle Getränkeanwahlen, die der Automat anbietet, festlegen.

1. Wird diese Option auf dem Preismenü markiert,

erscheint auf dem Display ein Menü, auf dem der

gegenwärtige Wert, z.B. 40c, auf der Statusleiste

angezeigt wird (siehe Abbildung).

2. Drücken Sie die Taste (Eingabe), um das

Untermenü "Ganzer Automat" zu öffnen. Soll der

Preis z.B. auf 50c erhöht werden, geben Sie unter

Verwendung der entsprechenden Tasten auf dem

Getränkeanwahl-Tastenfeld die Zahlenfolge 0-0-

0-5-0 ein. Drücken Sie die Taste (Eingabe), um

Preis



Tassen Rabatt


=0.40


000.50


EDIT = Fertig

zum Preismenü zurückzukehren, und vergewissern Sie sich, dass der neue Preis

auf der Statusleiste am unteren Bildrand angezeigt wird.

Tipp: Sollen die meisten Getränke zum gleichen Preis verkauft werden, benutzen Sie

dieses Menü, um den ganzen Automaten schnell auf diesen Preis einzustellen. Öffnen

Sie dann das Menü "Individuelle Preise", um die Preise für einzelne Getränke zu ändern.

Hinweis! Durch das Festlegen eines Einheitspreises für den ganzen Automaten werden

zuvor programmierte individuelle Preise überschrieben.

3. Tassen-Rabatt: Über dieses Untermenü können Sie einen Preisnachlass für alle

Getränkeanwahlen durch Kunden, die ihre eigene Tasse bzw. ihren eigenen Becher

benutzen, programmieren.

Wenn ein Kunde seine eigene Tasse in den Ausgabebereich stellt und ein Getränk

auswählt, erkennen die SureVend Produktsensoren den Becher und das Becherwerk

wird deaktiviert. Der Preisnachlass für den Becher wird dann vom Preis für das

ausgewählte Getränk abgezogen und das entsprechende Wechselgeld bzw. Guthaben

an den Kunden ausgegeben.

Hinweis! Es ist wichtig, sicherzustellen, dass der für einen Preisnachlass eingegebene

Wert vom Münzwechsler des Automaten unterstützt wird. Wenn z.B. ein Preisnachlass

für Becher auf 2c eingestellt wird, die niedrigste im Rahmen des Münzwechslers

verfügbare Münzeneinheit jedoch 5c ist, kann der Automat den Rabatt nicht an den

Kunden ausgeben.

33


1. Markieren Sie das Untermenü "Tassen-Rabatt"

innerhalb des Preismenüs. Auf dem Display

erscheint ein Menü mit dem aktuellen Wert, z.B.

5c, auf der Statusleiste (siehe Abbildung).

Drücken Sie die Taste (Eingabe), um das

Untermenü "Tassen-Rabatt" zu öffnen.

2. Soll ein Preisnachlass, z.B. 10c, festgelegt werden, geben Sie unter Verwendung

der entsprechenden Tasten auf dem Getränkeanwahl-Tastenfeld die Zahlenfolge

0-0-0-1-0 ein.

3. Das Display ändert sich und das nebenstehende

Menü erscheint. Drücken Sie die Taste

(Eingabe), um zum Preismenü zurückzukehren,

und vergewissern Sie sich, dass der neue Preis auf

der Statusleiste am unteren Bildrand angezeigt

wird.

4. Maximalen/Minimalen Preis einsehen: Dieses Untermenü ermöglicht es Ihnen,

die derzeit gültigen höchsten und niedrigsten Preise einzusehen, die über das

Untermenü "Individuelle Preise" einprogrammiert wurden.

Hinweis! Ist nur ein Einzelpreis eingegeben, wird dieser Wert in beiden Feldern

angezeigt.

4.5 Das Menü “Produkt-Konfiguration”

Über dieses Menü können Sie die Produktlaufzeiten

konfigurieren, Getränkeanwahlen deaktivieren,

SureVend ein- oder ausschalten und die

Bechergröße wie auch die Werte für den

Kaffeesatzzähler einstellen. Für Espresso-Automaten

(siehe Abbildung) schließt dieses Menü zudem

Untermenüs für den Wasserabgleich und die

Kalibrierung der Mühle ein.

1. Konfiguration Version: Hier wird der Konfigurationscode des Herstellers für den

Automaten angezeigt. Diese Anzeige dient ausschließlich zur Information.

2. Produktlaufzeiten: Evolution-Automaten werden vorprogrammiert geliefert. Die

vorgegebenen Rezepte für die einzelnen Getränkeanwahlen wurden sorgfältig geprüft. Diese

Rezepte gelten für 180ml Getränke und eignen sich für die meisten Anwendungen. Die

einzelnen Getränkeoptionen können jedoch geändert werden, um sie verschiedenen

Produkttypen oder den Vorlieben des Operators bzw. Verbrauchers anzupassen. Diese

34

Preis



Tassen Rabatt


=0.05

Tassen Rabatt

000.10


EDIT = Fertig


Konfiguration Version

Produktlaufzeiten

Anwahlen sperren

SureVend

Bechergröße Auswahl

QBAU21

Wasser Abgleich

Wasser Tank Einstellung

Mühle Kalibrieren

Kaffeesatz Zähler


Rezepte lassen sich über das Menü "Produktlaufzeiten" schnell und leicht ändern.

Wichtig: Alle Produktlaufzeiten werden in Sekunden angezeigt. Eine Ausnahme sind

Getränke, die mit frischen Bohnen von B2C (Espresso) Automaten zubereitet werden,

für welche die Wasserwerte in Millilitern (ml) und die Werte für frischen Kaffee in

Gramm (g) angegeben werden.

1. Markieren Sie "Produktlaufzeiten" und drücken

Sie dann die Taste (Eingabe), um auf das Menü

zuzugreifen. Dieses Menü enthält alle

verfügbaren Getränkeanwahlen des Automaten.

Durchlaufen Sie das Menü unter Verwendung der

Taste Ab(▼), um eine Anwahl zu markieren, und

drücken Sie die Taste (Eingabe), um zum Untermenü zu gelangen.

Hinweis! Abgebildet ist hier das Menü eines Evolution B2C (Espresso) Automaten.

2. Die folgenden Beispiele beschreiben, wie Instant-Kaffee, ein Rezept, das allen

Automaten gemein ist, und das Rezept für gemahlenen Kaffee auf Espresso-

Automaten geändert werden können.

3. Instant-Kaffee: Markieren Sie "Instant-Kaffee"

im Menü "Produktlaufzeiten" und drücken Sie die

Taste (Eingabe), um auf das Menü “Instant-

Kaffee” Laufzeiten" zuzugreifen. Dieses Menü

(siehe nebenstehende Abbildung) enthält die drei

Produkte, die Bestandteil der Instant-Kaffee-

Anwahl sind, sowie das Untermenü "Kannengröße", über welches Sie die Menge

der Kannenausgabe von Instant-Kaffee konfigurieren können.

4. Durchlaufen Sie die Optionen und markieren Sie "Instant-Kaffee". Drücken Sie die Taste

(Eingabe), um das Menü zu öffnen. Auf der Statusleiste am unteren Bildrand erscheint

der gegenwärtige Wert der markierten Laufzeit. Im abgebildeten Beispiel ist die Laufzeit

für das heiße Wasser auf 4 Sekunden eingestellt.

Die vorgegebenen Laufzeiten für Instant-Kaffee sind:

Heißes Wasser = 4,00 s

Zutat 1 = 1,10 s

Zutat 2 = 1,20 s

Zutat 3 = 1,00 s

Produkt Verzögerung = 1,00 s

Mixer Zeit = 5,00 s

Mixer Verzögerung = 0,50 s

Ausgabearm Verzögerung = 3,00 s

Produktlaufzeiten


Frischbrüh Kaffee

Filterkaffee von Bohnen

Frischbrüh Tee

Kakohaltiges Getrank

EDIT=Auswahl


Weiß

Zucker


Kannengröße (Tassen)

EDIT=Auswahl


Heißes Wasser

Zutat - 1

Zutat - 2

Zutat - 3

Produkt Verzögerung

= 4.00 s

Mixer Zeit

Mixer Verzögerung

Ausgabearm Verzögerung

35


Hinweis! Die angezeigten Zutaten 1, 2 und 3 entsprechen den Anwahlen für normalen,

starken und milden Kaffee.

5. F/B Kaffee aus Bohnen: Markieren Sie "F/B

Kaffee aus Bohnen" im Menü "Produktlaufzeiten"

und drücken Sie die Taste (Eingabe), um auf

das Menü "F/B Kaffee aus Bohnen" Laufzeiten

zuzugreifen. Dieses Menü (siehe nebenstehende

Abbildung) enthält die drei Produkte, die für eine

Anwahl von frischem Kaffee aus gemahlenen Bohnen erforderlich sind.

6. Durchlaufen Sie die Optionen und markieren Sie "F/B Kaffee aus Bohnen".

Drücken Sie die Taste (Eingabe), um das Menü zu öffnen. Auf der Statusleiste

am unteren Bildrand erscheint der gegenwärtige Wert der markierten Laufzeit.

Im abgebildeten Beispiel ist der Wert für heißes Wasser so eingestellt, dass für

das Getränk 80ml ausgegeben werden.

Die vorgegebenen Laufzeiten für "F/B Kaffee aus Bohnen" sind:

Heißes Wasser = 80 ml

Zutat 1 = 8,0 g

Zutat 2 = 8,5 g

Zutat 3 = 7,0 g

Produkt Verzögerung = 1,00 s

Ausgabearm Verzögerung = 0.00 s

Hinweis! Die angezeigten Zutaten 1, 2 und 3 entsprechen den Produktlaufzeiten für

normalen, starken und milden Kaffee.

7. Um ein kräftigeres Aroma des ausgewählten normalen bzw. starken Kaffees zu

erzielen, verlängern Sie die Produktlaufzeit. Drücken Sie die Taste ▼ (Ab), um

"Zutat 1" zu markieren. Auf der Statusleiste am unteren Bildrand wird der

gegenwärtige Wert angezeigt.

8. Instant-Kaffee: Drücken Sie die Taste

(Eingabe), um das nachfolgende Menü zu öffnen.

Geben Sie einen Wert für ein stärkeres normales

Getränk ein, z.B. 0,75s. Drücken Sie die

Zahlenfolge 0-0-7-5 auf dem Getränkeanwahl-

Tastenfeld.

9. Drücken Sie die Taste (Eingabe), um zum Menü "Instant-Kaffee"

zurückzukehren, und vergewissern Sie sich, dass der neue Zeitwert auf der

Statusleiste am unteren Bildrand angezeigt wird.

36

F/B Kaffee aus Bohnen

Weiß

Zucker


EDIT=Auswahl



Zutat - 1

Zutat - 2

Zutat - 3

Produkt Verzögerung

= 80 ml

Ausgabearm Verzögerung

Zutat - 1

00.75


EDIT = Fertig


Hinweis! Wenn auf diesem Menü das Produkt markiert ist, läuft durch Drücken der

Taste START/? der Produktmotor für die einprogrammierte Dauer. Diese Zeit können

Sie dazu nutzen, das Produkt abzuwiegen und bei Bedarf die Ausgabe in Gramm zu

bestimmen. Das Gleiche gilt für lösliche Produkte in Espresso-Automaten.

10. F/B Kaffee aus Bohnen: Drücken Sie die Taste

(Eingabe), um das nachfolgende Menü zu öffnen.

Geben Sie einen Wert für ein stärkeres normales

Getränk ein, z.B. 6,5g. Drücken Sie die Zahlenfolge

0-6-5-0 auf dem Getränkeanwahl-Tastenfeld.

Zutat - 1

06.5


EDIT = Fertig

11. Drücken Sie die Taste (Eingabe), um zum Menü "Kaffee Bohnen"

zurückzukehren, und vergewissern Sie sich, dass der neue Wert auf der


12. Ändern Sie je nach Bedarf die anderen Laufzeiten im Menü "Instant-Kaffee / F/B

Kaffee aus Bohnen". Diese Rezepte enthalten auch Menüs für Laufzeiten für

Weißer und Zucker. Gehen Sie wie folgt vor, wenn die Laufzeiten für diese

Produkte geändert werden müssen. Geben Sie nach Eingabe und Bestätigung aller

Laufzeiten das ausgewählte Getränk aus, um sicherzustellen, dass das neue Rezept

zufrieden stellend ist und der Becher nicht zu sehr oder nicht genug gefüllt wird.

13. Für jede über den Automaten verfügbare Getränkeanwahl werden

unterschiedliche Anwahl-Laufzeiten benutzt. Das Rezept "Cappuccino" enthält

zum Beispiel Laufzeiten für Cappuccino-Topping, Instant- / frischer Kaffee und

Zucker und darüber hinaus Mixer-Laufzeiten, die bestimmen, wie die Anwahl

gemischt und im Becher präsentiert wird.

14. Produkt- und Mixerverzögerungen und Verzögerungen nach der

Ausgabe

Produktverzögerung – Diese Option bestimmt den Zeitabstand zwischen dem

Start des Wasserventils und dem Start des Produktmotors.

Mixerverzögerung – Diese Option bestimmt den Zeitabstand zwischen dem

Start des Wasserventils und dem Start des Produktmixermotors.

Hinweis! Die Zuckermixerverzögerung hat immer Vorrang vor der

Weißermixerverzögerung. Werden beide angewählt, beträgt die gesamte Laufzeit

des Mixers die Summe der Laufzeiten des Zuckermixers und des Weißermixers.

Ausgabearm Verzögerung - Diese Option bestimmt, wann der Ausgabekopf

nach einer Ausgabe eingezogen wird.

37


3. Anwahlen sperren: Über dieses Untermenü können Sie einzelne oder alle

Getränkeanwahlen je nach Bedarf sperren. Wenn "Anwahlen sperren" markiert ist,

drücken Sie die Taste (Eingabe), um dieses Menü auszuwählen.

1. Wenn das Menü geöffnet wird, erscheint auf dem

Display das abgebildete Menü. Durchlaufen Sie das

Menü unter Verwendung der Tasten ▲ (Auf) oder

▼ (Ab), bis die gewünschte Getränkeanwahl

markiert ist. Durch Drücken der Taste (Eingabe)

wird das Getränk angewählt und ein X erscheint in

dem nebenstehenden Kästchen.

2. Fahren Sie bei Bedarf so fort, bis alle gewünschten Getränke ausgewählt sind.

Durch Drücken der Taste "X" (Verlassen) werden Sie zurück zum Menü

"Produkt-Konfiguration" geführt und die neuen Parameter werden im Speicher des

Automaten gesichert.

Hinweis! Durch Drücken der Taste START/? auf dem Getränkeanwahl-

Tastenfeld werden alle leeren Kontrollkästchen aktiviert oder alle markierten

Kontrollkästchen deaktiviert.

3. Bei der Rückkehr zum Betriebsbereiten- Modus erlischt die Auswahltaste neben

jenen Getränkeanwahlen, die gesperrt wurden. Auf diese Weise wird dem Kunden

mitgeteilt, dass diese Getränke nicht verfügbar sind.

An mit Karbonator-Einheiten ausgestatteten Automaten kann auch die Option für

Kaltgetränke mit oder ohne Kohlensäure deaktiviert werden.

4. Öffnen Sie das Untermenü "Anwahlen sperren"

(siehe vorherige Beschreibung) und durchlaufen

Sie das Menü unter Verwendung der Taste ▼

(Ab), bis die gewünschte Kaltgetränkeoption

markiert wird. Durch Drücken der Taste

(Eingabe) wird die Option deaktiviert und im

Kästchen erscheint ein X. Soll die Auswahl vollkommen deaktiviert werden, geben

Sie sowohl in das Kästchen für Getränke mit Kohlensäure als auch das Kästchen

für Getränke ohne Kohlensäure ein X ein.

5. Wenn die Option für CO 2 -haltige Getränke für

Kaltgetränke 1 deaktiviert ist, leuchtet die Lampe

für die entsprechende Anwahltaste bei der

Rückkehr in den Betriebsbereiten- Modus auf,

um anzuzeigen, dass die Anwahl gültig ist.

Drückt ein Kunde nur auf diese Anwahltaste,

38



Instant Kaffee entk.

X Instant Tee

Kakaohaltiges Getrank

Cappuccino



Tafelwasser mit CO2

Kalt Getränk 1 ohne CO2

X Kalt Getränk 1 mit CO2


Kalt Getränk 2 mit CO2

Start = Setzen / löschen


Kredit .00

(Start)

01.50

kann ein stilles Getränk ausgegeben werden (siehe Abbildung).

4. SureVend: Über dieses Menü können Sie das SureVend System ein- oder

ausschalten.

SureVend Überblick:

1. SureVend gewährleistet, dass im Becherfang immer ein Becher vorhanden ist,

bevor Geld angenommen oder ein Produkt ausgegeben wird. Das Sensorsystem

sendet einen Infrarot-Lichtstrahl in den Becherfang, der vom Becher gebrochen

wird, wenn er vom Becherwerk ausgegeben wurde oder wenn der Kunde seine(n)

eigenen Becher/Tasse in den Ausgabebereich stellt.

2. Die SureVend Software überwacht den Becherfang-Sensor, solange der

Becherringmotor aktiv ist, und im Anschluss daran weitere drei Sekunden lang.

Wird kein Becher erkannt, versucht die Software, ein zweites und evtl. ein drittes

Mal einen Becher auszugeben. Nach drei erfolglosen Ausgabeversuchen wird der

Becherring vorübergehend außer Betrieb

genommen. Der Automat gibt einen Ton von

sich und auf dem Display erscheint die Mitteilung

"Verkauf misslungen" (im "Bezahl"-Modus).

3. Der Kunde erhält nun durch Drücken der Kredit .35 10.15 PM

Münzrückgabe-Taste oder Entfernen seiner Karte sein Geld zurück. Die Anzeige

ändert sich und es erscheint "Keine Becher. Bitte Tasse benutzen". Der

Automat bleibt in Betrieb, gibt aber keinen Becher vom Becherwerk aus.

4. Sie können die Mitteilung löschen und zum Betriebsbereiten- Modus

zurückkehren, indem Sie sich zum Menü "Diagnose" begeben und zweimal die

Taste START/? drücken. Alle angezeigten SureVend-Fehler werden nun

gelöscht. Sie können den SureVend-Fehler auch mit der Taste 14 auf der

Service Tastatur löschen. Prüfen und entleeren Sie bei Bedarf das Becherwerk und

sorgen Sie für die vorschriftsmäßige Funktionsweise des Automaten, bevor Sie ihn

verlassen.

SureVend wird wie folgt konfiguriert:


1. Markieren Sie im Menü "Produkt-Konfiguration"

die Option "SureVend" und drücken Sie die Taste

(Eingabe). SureVend wird im Werk

standardgemäß auf "An" eingestellt, wie auf der


Verkauf misslungen

Geldrückgabe drücken

oder Karte entnehmen

SureVend

SureVend

An

39


2. Soll SureVend deaktiviert werden, drücken Sie

die Taste (Eingabe), um zur Anzeige "SureVend

An/Aus" zu gelangen. Benutzen Sie die Taste ▼

(Ab), um "Aus" auszuwählen (angezeigt durch ein

gefülltes Optionsfeld).

3. Drücken Sie die Taste (Eingabe), um die Anwahl zu bestätigen und zur Anzeige

"SureVend" zurückzukehren. Vergewissern Sie sich, dass auf der Statusleiste am

unteren Bildrand "Aus" erscheint, wenn "SureVend" markiert wird.

4. Durch Drücken der Taste "X" (Verlassen) werden Sie zurück zum Menü

"Produkt-Konfiguration" geführt und die neue Eingabe wird im Speicher des

Automaten gesichert.

5. Auswahl der Bechergröße: Über dieses Untermenü können Sie schnell und leicht

die vom Automaten ausgegebene Bechergröße ändern. Zur Auswahl stehen die

Bechergrößen 150 ml und 180 ml.

1. Markieren Sie im Menü "Produkt-Konfiguration" die Option "Bechergröße

Auswahl". Auf dem Display erscheint die gegenwärtige Bechergröße (z.B. 150 ml),

die auf der Statusleiste am unteren Bildrand angezeigt wird.

2. Drücken Sie die Taste (Eingabe), um Zugang

zum Menü "Bechergröße Auswahl" zu erhalten

und die Bechergröße zu ändern. Benutzen Sie die

Taste ▲ (Auf), um "150 ml" auszuwählen

(angezeigt durch ein gefülltes Optionsfeld).

3. Drücken Sie die Taste (Eingabe). Das Display

ändert sich und Sie werden aufgefordert, die

Auswahl zu bestätigen. Drücken Sie die Taste

(Eingabe), um fortzufahren.

4. Auf dem Display erscheint das abgebildete Menü.

Im Hintergrund aktualisiert die Software alle

vorgeladenen Parameter im Zusammenhang mit

der Ausgabe eines 150 ml Getränks.

5. Nach Abschluss der Aktualisierung der Ablaufzeitwerte ändert sich das Display.

Es erscheint die Nachricht "Aktualisierung abgeschlossen". Drücken Sie zweimal

die Taste "X" (Verlassen), um zum Menü "Produkt-Konfiguration"


40

An

Aus

Bechergröße Auswahl

150ml

180ml

Auswahl Bestätigen


alle Bechergrößen

zu ändern?

Annullieren=EXIT OK=EDIT

Auswahl Bestätigen

Bitte warten -

Bechergrößen werden

geändert


6. Wasser Abgleich (Espresso-Automaten): Über dieses Untermenü können Sie

das Wassersystem "feineinstellen", um unterschiedliche Betriebsbedingungen wie Art

der Bohnen, Feinheitsgrad der gemahlenen Bohnen, Wasserfluss, etc. auszugleichen.

WICHTIG: Vor Einstellung des Wasserabgleichs MUSS eine Mühlenkalibrierung

durchgeführt werden – siehe Seite 43.

Jede Getränkeart verfügt über einen Abgleich des Wasserstands, um eine Einstellung

der Getränkearten, die vom Automaten ausgegeben werden (Frischbrüh und

Espresso), einstellen zu können. Die Wasserabgleichswerte werden wie folgt geändert:


die Option "Wasser Abgleich" und drücken Sie

die Taste (Eingabe), um Zugang zum

abgebildeten Menü zu erhalten. Durchlaufen Sie

das Menü unter Verwendung der Tasten ▲ (Auf)

oder ▼ (Ab), bis die gewünschte

Getränkeanwahl markiert ist, z.B. "Esp Abgleich" für Espresso und espressobasierte

Anwahlen. Drücken Sie die Taste (Eingabe), um das Menü zu öffnen.

2. Auf dem Display erscheint ein Menü, das dem

nebenstehend abgebildeten ähnelt. Hier ist 130

der vorgegebene Wert für Espresso-Anwahlen,

der vor Auslieferung des Automaten im Werk

eingestellt wird. Die nachstehend beschriebenen

Beispiele zeigen, wie diese Einstellung bei Bedarf

geändert werden kann.

FB Abgleich

Esp Abgleich

Wasser Abgleich

= 80

Esp Abgleich

130


EDIT = Fertig

Hinweis! Vor der Durchführung der folgenden Tests ist sicherzustellen, dass Sie

über einen genauen Messzylinder verfügen.

3. Frischbrüh-Abgleich: Öffnen Sie das Menü "Produktlaufzeiten" und von dort

aus das Untermenü "Frischbrüh-Kaffee". Prüfen und notieren Sie die eingestellte

Wasserlaufzeit (Vorgabe 80ml plus 40ml für Zucker und 40ml für Weißer).

Bringen Sie den Automaten wieder in den Betriebsbereiten- Modus und wählen

Sie schwarzen Frischbrüh-Kaffee (ohne Zucker) aus. Messen Sie die ausgegebene

Wassermenge sorgfältig. Misst die ausgegebene Menge mehr oder weniger als

160ml, kehren Sie wie vorstehend beschrieben zum Menü "Wasser Abgleich"

zurück und öffnen Sie das Untermenü "Frischbrüh Abgleich" (vorgegebener Wert

80). Geben Sie einen höheren Wert (z.B. 85) oder einen niedrigeren Wert (z.B.

75) ein. Kehren Sie zum Betriebsbereiten- Modus zurück, geben Sie erneut

Frischbrüh-Kaffee aus und messen Sie die ausgegebene Menge. Fahren Sie fort, den

Wasserabgleich auf diese Weise zu erhöhen oder zu verringern, bis ein

gemessener Wert von 160ml ausgegeben wird.

41

42


4. Espresso Abgleich: Öffnen Sie das Menü "Produktlaufzeiten" und von dort aus

das Untermenü "Espresso". Prüfen und notieren Sie die eingestellte Wasserlaufzeit

(Vorgabe: 45 ml plus 15ml für Zucker). Bringen Sie den Automaten wieder in den

Betriebsbereiten- Modus und wählen Sie "Espresso" (ohne Zucker) aus. Messen

Sie die ausgegebene Wassermenge sorgfältig. Misst die ausgegebene Menge mehr

oder weniger als 60 ml, kehren Sie wie vorstehend beschrieben zum Menü

"Wasser Abgleich" zurück und öffnen Sie das Untermenü "Esp Abgleich"

(vorgegebener Wert 130). Geben Sie einen höheren Wert (z.B. 135) oder einen

niedrigeren Wert (z.B. 125) ein. Kehren Sie zum Betriebsbereiten- Modus zurück,

geben Sie erneut Espresso aus und messen Sie die ausgegebene Menge. Fahren Sie

fort, den Wasserabgleich auf diese Weise zu erhöhen oder zu verringern, bis ein

gemessener Wert von 60 ml ausgegeben wird.

7. Einstellung des Heißwassertanks: Über dieses Untermenü können Sie Werte

in Bezug auf die gewünschte Temperatur, auf welche das Wasser im Heißwassertank

erhitzt und gewahrt wird, und die Mindesttemperatur, mit der ein Getränk ausgegeben

wird, einstellen.

1. Tank Temperatur: Markieren Sie im Menü

"Produkt-Konfiguration" die Option "Wasser Tank

Einstellung" und drücken Sie die Taste (Eingabe).

Das Menü "Tank Temperatur" wird markiert und die

vorgegebene Temperatur – im Werk auf 90°C

eingestellt – wird auf der Statusleiste am unteren

Bildrand angezeigt.

1. Soll eine neue Höchsttemperatur eingestellt

werden, drücken Sie die Taste (Eingabe). Auf

dem Display erscheint das abgebildete Menü.

Geben Sie den neuen Temperaturwert ein.

Drücken Sie z.B. 0-8-5 auf dem Getränkeanwahl-

Tastenfeld, um eine Höchsttemperatur von 85°C

einzustellen.

Wasser Tank Einstellung

Tank Temperatur

Min. Verkaufs Temperatur

= 90C


0 9 0


EDIT = Fertig

2. Drücken Sie die Taste (Eingabe), um zum Menü "Heißwassertank Einstellung"

zurückzukehren, und vergewissern Sie sich, dass der neue Wert auf der

Statusleiste angezeigt wird.

Hinweis! Der verfügbare Temperaturbereich liegt zwischen 75°C und 98°C,

solange für die Mindestverkaufstemperatur kein niedrigerer Wert eingegeben

wird.


2. Min. Verkaufstemperatur: Der Automat gibt

keine Getränke aus, wenn die Wassertemperatur im

Heißwassertank unter einen bestimmten Wert abfällt.

Dieser Wert wird im Werk auf 75°C eingestellt. Er

erscheint auf der Statusleiste am unteren Bildrand,

wenn "Min. Verkaufstemperatur" markiert wird.

1. Soll eine neue Mindestverkaufstemperatur

eingestellt werden, drücken Sie die Taste


abgebildete Menü. Geben Sie den neuen

Temperaturwert ein. Drücken Sie z.B. 0-8-0 auf

dem Getränkeanwahl-Tastenfeld, um eine

Mindestverkaufstemperatur von 80°C einzustellen.

Heizung-Tank-Einstellung



= 75C


0 7 5


EDIT = Fertig

2. Drücken Sie die Taste (Eingabe), um zum Menü "Heizung-Tank-Einstellung"

zurückzukehren, und vergewissern Sie sich, dass der neue Wert für die

Mindestverkaufstemperatur auf der Statusleiste angezeigt wird.

8. Mühle kalibrieren (Espresso-Automaten): Über dieses Untermenü können Sie

die Mühleneinstellungen (im Speicher des Automaten gesichert) je nach Art der

ausgegebenen Kaffeebohnen kalibrieren und Grammeinstellung in Sekunden

verwandeln. Dieses Verfahren ist stets vom Techniker durchzuführen, bevor der

Evolution B2C Automat erstmals benutzt wird, wenn die Art der ausgegebenen Bohnen

geändert wurde, bevor der Wasserabgleich justiert wird oder nachdem der

Mühlenmechanismus ausgebaut bzw. repariert wurde.

Wichtig: Vor Durchführung des nachstehend beschriebenen Verfahrens ist

sicherzustellen, dass eine genaue Waage und ein Becher zur Aufnahme des gemahlenen

Kaffees zur Verfügung stehen. Kalibrieren Sie den leeren Becher auf der in Gramm

messenden Waage. Benutzen Sie dazu die Funktion "Tara". Sorgen Sie dafür, dass der

CoEx® Brüher aus dem Automaten ausgebaut wurde, der Kaffeesatzbehälter des

Brühers vorhanden ist, der Bohnenbehälter Bohnen enthält und die Schiebeöffnung des

Behälters geöffnet ist. Die Kalibrierung der Mühle wird wie folgt konfiguriert:

1. Markieren Sie im Menü "Produkt-Konfiguration" die Option "Mühle kalibrieren"

und drücken Sie die Taste (Eingabe), um

Zugang zum abgebildeten Menü zu erhalten. Die


gegenwärtige Einstellung der Kalibrierung wird in Aktueller Wert (Sekunden)

Sekunden angezeigt. So werden zum Beispiel 1,6

Gramm gemahlener Kaffee pro Sekunde des

001.6

Mühlenbetriebs ausgegeben.

START = Anfangen

43


2. Drücken Sie die Taste START/? auf dem Getränkeanwahl-Tastenfeld, um das

Kalibrierungsverfahren zu starten. Auf dem

Display erscheint das abgebildete Menü. Drücken

Sie die Taste START/?. Der Automat wartet 3

Sekunden, bevor die Mühle aktiviert wird. Sorgen

Sie dafür, dass der Kaffeesatzbehälter richtig im

Automaten eingesetzt ist, um den ausgegebenen

gemahlten Kaffee aufzunehmen.

3. Auf dem Display erscheint nun das

nebenstehende Menü. Stellen Sie den kalibrierten

Becher unter die Mühlenöffnung und drücken Sie

die Taste START/?. Die Mühle startet nun und

gibt gemahlene Kaffeebohnen in den Becher.

4. Auf dem Display erscheint nun das

nebenstehende Menü. Wiegen Sie den Becher

samt Inhalt und geben Sie das Gewicht in den


Menge eingeben (g)

Automaten ein. Beträgt das Gewicht des

gemahlenen Kaffees zum Beispiel 6,5 Gramm,

006.5

geben Sie auf dem Getränkeanwahl-Tastenfeld START = Fortsetzen

die Zahlen 0-0-6-5 ein. Entleeren Sie den Becher und drücken Sie die Taste

START/?, um die Kalibrierung der Mühle fortzusetzen.

5. Wiederholen Sie die Schritte 3 und 4 zweimal.

Nach Abschluss dieses Vorgangs ändert sich das

Display und der neu kalibrierte Wert wird als

Wert in Gramm pro Sekunde angegeben (siehe

abgebildetes Beispiel). Drücken Sie die Taste

(Eingabe), um den neuen Wert zu speichern,

oder "X" (Verlassen), um den Vorgang abzubrechen.

9. Handhabung des Kaffeesatzes: Über dieses Menü können Sie einen Wert für

die maximale Menge des Kaffeesatzes einstellen, der vom Brüher (CoEx® und

Frischbrüh) in den Kaffeesatzbehälter abgegeben werden kann. Dieser Wert dient dazu,

die Anzahl der Ausgaben festzulegen, die durchgeführt werden können, bevor die

Ausgabe von Frischbrüh-/Espresso-Getränken deaktiviert wird und der

Kaffeesatzbehälter aus dem Automaten entfernt und entleert werden muss. Dieses

Menü ermöglicht es Ihnen auch, die Handhabung des Kaffeesatzes ein- oder

auszuschalten und die Anzahl der ausgegebenen Frischbrüh-/Espresso-Getränke seit

der letzten Entleerung des Kaffeesatzbehälters und Rücksetzung des

Kaffeesatzbehälter-Zählers einzusehen.

44


Mühle Voreinstellung

zum Kalibrieren

(Brüher entfernt)

START = Grundeinstellung


Messbecher unter

Mühle stellen

START = Mühle starten


Neuer Wert (g/s)

001.8

ENTER=Sichern, EXIT=Annulieren


die Option "Kaffeesatz Zähler" und drücken Sie


abgebildeten Menü zu erhalten. Soll der

Kaffeesatz-Zähler auf einen Höchstwert

eingestellt werden, drücken Sie die Taste ▼ (Ab)

und markieren Sie "Kaffeesatz Kapazität".

2. Markieren Sie die Option "Kaffeesatz Kapazität"

und drücken Sie die Taste (Eingabe), um

Zugang zum Untermenü zu erhalten. Ändern Sie

den Wert, indem Sie über das Getränkeanwahl-

Tastenfeld eine neue Nummer eingeben.

Drücken Sie die Taste (Eingabe), um den neuen

Wert zu speichern.

Hinweis! Als maximalen Wert lässt das Programm eine Eingabe von 600 zu.

3. Drücken Sie im Menü "Kaffeesatz Zähler" die Taste ▼ (Ab) und markieren Sie

"Aktueller Kaffeesatz Zähler". Die angezeigte Zahl gibt die Anzahl der Ausgaben

von Frischbrüh- / Espresso-Getränken an, die seit der letzten Rücksetzung des

Kaffeesatz Zählers ausgegeben wurden.

Wichtig: Nach dem Entleeren, Reinigen und Wiedereinbau des

Kaffeesatzbehälters in den Automaten, muss der Kaffeesatz-Zähler zurückgesetzt

werden. Drücken Sie hierzu die Taste 12 auf der Servicetastatur an der Innenseite

der Tür. Der Automat gibt zwei Töne von sich, um zu bestätigen, dass der Zähler

auf Null zurückgestellt wurde.

4. Der Kaffeesatz Zähler kann ausgeschaltet

werden, indem im Menü "Kaffeesatz Zähler" die

Option "Kaffeesatz Zähler" markiert wird.


nachfolgende Menü zu öffnen. Drücken Sie die

Taste ▲ (Auf), um "Aus" auszuwählen (angezeigt

durch ein gefülltes Optionsfeld).

Hinweis! Durch Ausschalten der Option "Kaffeesatz Zähler" wird der

Kaffeesatzzähler deaktiviert.

4.6 Das Menü "Freiverkauf"


Kaffeesatz Zähler


Kaffeesatz Kapazität

Aktueller Kaffesatz Zähler


Kaffeesatz Kapazität

Über dieses Menü können Sie, wenn der Automat mit einem Münz- /

Kartenmechanismus ausgestattet ist, den Freiverkauf aktivieren oder deaktivieren.

Aus

An

600


EDIT = Fertig


45

1. Durchlaufen Sie unter Verwendung der Taste ▼ (Ab) das Hauptmenü, bis die

Option "Freiverkauf" angezeigt wird. Die Option "Freiverkauf" wird im Werk

standardgemäß auf "Aus" eingestellt, wie auf der Statusleiste am unteren Bildrand

angezeigt wird.

2. Soll "Freiverkauf" aktiviert werden, drücken Sie


abgebildeten Menü zu erhalten. Benutzen Sie die

Taste ▼ (Ab), um "An" auszuwählen (angezeigt

durch ein gefülltes Optionsfeld). Drücken Sie die

Taste (Eingabe), um die Anwahl zu bestätigen

und zur Anzeige "Hauptmenü" zurückzukehren.

3. Vergewissern Sie sich, dass auf der Statusleiste am unteren Bildrand des

Hauptmenüs "An" erscheint, wenn "Freiverkauf" markiert wird.

Hinweis! Wenn der Automat auf Freiverkauf eingestellt ist, erscheint auf der

Anzeige "Betriebsbereit" die Mitteilung "Kein Geld notwendig". Eine Einstellung auf

Freiverkauf erfordert auch, dass alle Zahlungssysteme (siehe Beschreibung auf den

Seiten 50 – 57) deaktiviert sind.

4.7 Das Menü "Münzen Ein./Ausg."


Hinweis! "Münzen Ein./Ausg." erscheint nur in der Anzeige von Automaten, die mit

einem MDB Münzmechanismus ausgestattet sind.

Das Menü "Münzen Ein./Ausg." emuliert das eingebaute Münzgerät und erlaubt es

Ihnen, Informationen über den Röhrenfüllstand abzufragen sowie Münzen auszuzahlen.

1. Drücken Sie im Hauptmenü solange die Taste ▼

(Ab), bis "Münzen Ein./Ausg." angezeigt wird.

Drücken Sie die Taste (Eingabe), um zum Menü

"Münzen Ein./Ausg." zu gelangen. Die

nebenstehende Anzeige erscheint.

2. In diesem Menü können Sie die Röhrenkonfiguration des eingebauten Münzgerätes

wie auch die Anzahl und den Gesamtbetrag der Münzen in den Wechselröhren

einsehen. Um Münzen aus dem Mechanismus auszuzahlen, brauchen Sie lediglich

sie jeweilige Taste auf dem Tastenfeld zu drücken. Durch Drücken der Taste 1

wird z.B. eine 5ct Münze ausgegeben. Die Anzahl verringert sich auf 33 und der

Betrag auf 1,65.

46

Aus

An

Drücken

1

2

3

4

Freiverkauf


Münze

0.05

0.10

0.20

0.50

Zahl

34

18

9

8

Wert

1,70

1,80

1,80

4,00


4.8 Das Menü "Systemeinstellungen"

Über dieses Menü können Sie relevante

Textinformationen über den Automaten und seine

Lokalisation eingeben, die aktuelle Uhrzeit und das

Datum einstellen, die angezeigte Sprache ändern, das

Geldsystem konfigurieren, DTS-Informationen

einstellen und einsehen, die Automatensoftware

sichern oder wiederherstellen, die im Automaten

installierte Softwareversionen einsehen, die

Temperatur- und Leerdisplayoptionen einsehen und

kundenspezifische Anzeigen eingeben.

Hinweis! Das Untermenü “Seriell Flash” wird nur dann angezeigt, wenn eine Seriell

Flash Karte in den Stecker J9A auf der Hauptplatine eingesetzt wird – siehe Seite 57.

1. Automaten Information: In diesem Untermenü können Sie eine einzigartige

Identifikationsnummer für den Automaten generieren und seinen Aufstellungsort

eingeben. Eine Kombination aus Text und numerischen Daten kann eingegeben und

über das Tastenfeld des Automaten gesichert werden.

1. Markieren Sie im Menü "Systemeinstellungen" die

Option "Automaten Information" und drücken

Sie die Taste (Eingabe). Auf dem Display

erscheint das nebenstehende Menü. Drücken Sie

die Taste (Eingabe), um eine Automaten

Nummer zu aktualisieren bzw. zu generieren.

2. Geben Sie unter Verwendung der Getränkeanwahltasten 0-9 eine Automaten

Nummer ein. Drücken Sie die jeweilige Taste, bis der gewünschte Buchstabe bzw.

die gewünschte Zahl markiert wird. Ein Eingabefehler kann durch einmaliges

Drücken der Taste 0 rückgängig gemacht werden. Drücken Sie die Taste 0

zweimal, um zwischen Zeichen eine Freistelle einzufügen.

Die Tasten sind wie folgt konfiguriert:

1 = , . ? ' ; : " 1 2 = a b c 2 3 = d e f 3 4 = g h i 4

5 = j k l 5 6 = m n o 6 7 = p q r s 7 8 = t u v 8

9 = w x y z 9 0 = - \ $ @ % # & 0


Automaten Information

Uhr

Sprachen Einstellung

Zahlungssystem

DTS


Seriell Flash

Sichern/Wiederherstellen

Anzeige Kontrast

Software Version

E/A Platine Software

Temperatur Einheiten

Ruhezustands Anzeige

Kunden Mitteilungen

Automaten Information

Automaten Nummer

Automat Auftellungsort


Hinweis! Durch Drücken der Taste START/? Kann von Kleinschreibung auf

Großschreibung umgestellt werden.

47


3. Drücken Sie nach Abschluss dieses Vorgangs die Taste "X" (Verlassen), um zum

Menü "Automaten Information" zurückzukehren. Drücken Sie zum Markieren die

Taste ▼ (Ab) und dann (Eingabe) und gehen Sie dann zum Menü "Automaten

Aufstellungsort". Geben Sie einen einzigartigen Automatenstandort ein. Benutzen

Sie dazu die Getränkeanwahltasten 0-9 wie oben beschrieben. Drücken Sie zum

Schluss die Taste "X" (Verlassen).

2. Uhr: Der Automat zeigt die gegenwärtige Uhrzeit im 12- oder 24- Stunden Format an.

Wenn das Menü "Systemeinstellungen" geöffnet wird, drücken Sie zum Markieren die

Taste ▼ (Ab) und dann (Eingabe), um das Untermenü "Uhr" zu öffnen. Über dieses

Menü können Sie über drei verschiedene Untermenüs das Datum, die Uhrzeit und die

Zeitumstellung einstellen.

Hinweis! Das aktuelle Datum, die Uhrzeit und die Zeitumstellung (wenn markiert),

die im Speicher des Automaten gesichert sind, werden auf der Statusleiste am unteren

Bildrand angezeigt.

1. Datum: Drücken Sie die Taste (Eingabe), um

Datum

das Menü "Datum" zu öffnen. Das Datum wird im

Format Tag, Monat, Jahr angezeigt. Soll das

tt - mm - jj

Datum z.B. auf den 27. Januar 2006 eingestellt

00 00 00

werden, geben Sie unter Verwendung der

entsprechenden Tasten auf dem

0-9 = Ändern

Getränkeanwahl-Tastenfeld die Zahlenfolge 2-7-0-1-0-6 ein.

Hinweis! Der Text "0-9 = Ändern", der auf der Statusleiste am unteren Bildrand

angezeigt wird, wechselt sich mit dem Text "Start = Modus ändern" ab. Durch

Drücken der Taste START/? auf dem Getränkeanwahl-Tastenfeld wird das Datum

im Format Monat, Tag, Jahr angezeigt.

Durch Drücken der Taste (Eingabe) werden Sie zurück zum Menü "Uhr" geführt

und das Datum wird im Speicher des Automaten gesichert. Vergewissern Sie sich,

dass auf der Statusleiste am unteren Bildrand das richtige Datum angezeigt wird,

wenn "Datum" markiert ist.

2. Zeit: Drücken Sie im Menü "Uhr" die Taste ▼ (Ab), um das Menü "Zeit" zu

markieren, und dann die Taste (Eingabe). Auf dem Display erscheint das

nebenstehende Menü.

Zeit

Die Uhrzeit wird standardgemäß im 12- Stunden

Format angezeigt. Soll z.B. die Uhrzeit 10:30

abends eingestellt werden, geben Sie über das

hh / mm / modus: 12 / 24

00 :

00 AM


3-0 ein.

0-9 = Ändern

48


Nach Eingabe der letzten Zahl, erscheint die

Angabe AM in einem gestrichelt umrandeten

Kästchen und am unteren Rand des Displays

erscheint der Text "Pfeile = nächster Punkt".

Drücken Sie die Taste ▲ (Auf) oder ▼ (Ab), bis

im Kästchen PM erscheint.

Durch Drücken der Taste (Eingabe) werden Sie zurück zum Menü "Uhr" geführt

und die neue Uhrzeit wird im Speicher des Automaten gesichert. Vergewissern

Sie sich, dass auf der Statusleiste am unteren Bildrand die richtige Uhrzeit

angezeigt wird, wenn "Zeit" markiert ist.

Hinweis! Wenn das System auf das 12- Stunden Format eingestellt ist, können

Sie in das erste Feld nur die Zahlen von 0 bis 12 eingeben. Wurde über die Tasten

▲ (Auf) oder ▼ (Ab) die Zahl 24 eingegeben, können Sie die ersten beiden Werte

entsprechend ändern, um 10:30 PM im 24- Stunden Format wiederzugeben, d.h.

22:30.

3. Zeitumstellung: Drücken Sie im Menü "Uhr"

die Taste ▼ (Ab), um das Menü "Zeitumstellung"

zu markieren, und dann die Taste (Eingabe).

Auf dem Display erscheint das nebenstehende

Menü.

Die Zeitumstellung ist standardgemäß auf "Aus" eingestellt. Um eine der

verfügbaren Optionen zu wählen, drücken Sie die Tasten ▲ (Auf) oder ▼ (Ab)

(angezeigt durch das runde Kästchen) und dann die Taste (Eingabe).

Vergewissern Sie sich, dass auf der Statusleiste am unteren Bildrand die

gewünschte Einstellung angezeigt wird. Die Taste "X" (Verlassen) führt Sie zum

Hauptmenü zurück.

3. Spracheneinstellung: Über dieses Menü können Sie die Sprache festlegen, die der

Automat zum Anzeigen von Mitteilungen, Programmierinformationen etc. benutzen

wird. Die Sprachvorgabe des Automaten ist Deutsch. Die Spracheneinstellung kann wie

folgt geändert werden:

1. Drücken Sie im Menü "Systemeinstellungen" die Taste ▼ (Ab), um die Option

"Spracheneinstellung" zu markieren, und drücken

Sie dann die Taste (Eingabe). Auf dem Display

erscheint das nebenstehende Menü. Drücken Sie

die Taste ▲ (Auf) oder ▼ (Ab), um die

gewünschte Sprachenoption auszuwählen


2. Drücken Sie die Taste (Eingabe), um die Sprachenoption zu speichern und zur

Anzeige "Systemeinstellungen" zurückzukehren. Vergewissern Sie sich, dass die

Zeit

hh / mm / modus: 12 / 24

10 :

30 PM

Pfeile = nächster Punkt

Zeitumstellung Regeln

Nord Amerika

US 2007

Europa

Australien

Aus

Sprachen Einstellung

Englisch U.S.

Englisch U.K.

Deutsch

French

Spanisch

49

ausgewählte Sprache auf der Statusleiste am unteren Bildrand angezeigt wird,

wenn "Spracheneinstellung" markiert ist.

4. Zahlungssystem: Über dieses Menü können Sie die Art des im Automaten

eingebauten Münzen- / Kartensystems oder Geldscheinlesers und den Münzensatz

auswählen und die untere Grenze für Wechselgeld, Mehrfachverkauf, Kredit für

Verkaufsfehler, etc. konfigurieren.

Das Menü "Zahlungssystem" kann je nach Konfiguration des Automaten bis zu 11

Untermenüs anzeigen:

• Münzgerät

• Geldscheinleser

• Kartensystem

• Geldschein-Halteoption

• Verkaufsmodus (nur wenn "MDB Münzgerät" ausgewählt ist)

• Wechseln ohne Einkauf (nur wenn "MDB Münzgerät" ausgewählt ist)

• Passend Geld Mitteilung (nur wenn "MDB Münzgerät" ausgewählt ist)

• Annahme > Wechselgeld (nur wenn "MDB Münzgerät" ausgewählt ist)

• Kredit Verkaufsfehler (nur wenn "MDB Münzgerät" ausgewählt ist)

• Kartenaufwertung (nur wenn "MDB Kartensystem" / "Schlüsselsystem"

ausgewählt ist)

• Münzeinwurf anzeigen

1. Auswahl des Münzgeräts

1. Markieren Sie im Menü "Zahlungssystem" die

Option "Münzgerät" und drücken Sie die Taste

(Eingabe). Über das Menü "Münzgerät" können

Sie eine der aufgeführten Optionen auswählen.

Drücken Sie die Taste ▲ (Auf) oder ▼ (Ab), um

das gewünschte Münzgerät auszuwählen


2. Drücken Sie die Taste (Eingabe), um die Auswahl zu speichern und zur Anzeige

"Zahlungssystem" zurückzukehren. Vergewissern Sie sich, dass auf der Statusleiste

am unteren Bildrand das ausgewählte Münzgerät angezeigt wird.

Hinweis! Ein Executive Karten-/Schlüsselsystem (falls vorhanden) wird aktiviert, wenn

"Exec Münzgerät" ausgewählt wird.

2. Auswahl des Geldscheinlesers

Für Evolution Automaten nicht zutreffend.

50


Münzgerät

Kein Münzgerät

MDB Münzgerät

Exec Münzgerät

3. Auswahl des Karten-/Schlüsselsystems (nur MDB-Systeme)

Hinweis! Ein Executive Protokoll- Karten-/Schlüsselsystem emuliert ein Executive

Münzgerät und wird über das Menü "Münzgerät" ausgewählt (siehe Seite 50).

1. Drücken Sie im Menü "Zahlungssystem" die

Taste ▼ (Ab), um die Option "Kartensystem" zu

markieren, und drücken Sie dann die Taste

(Eingabe). Drücken Sie die Taste ▲ (Auf) oder ▼

(Ab), um das gewünschte Kartensystem

auszuwählen (angezeigt durch ein gefülltes

Optionsfeld).



am unteren Bildrand die ausgewählte Option angezeigt wird.

4. Konfiguration der Geldschein-Halteoption



5. Konfigurieren eines Verkaufsmodus

Hinweis! Diese Option steht nur dann zur Verfügung, wenn ein MDB-Münzgerät

eingebaut und über das Menü "Münzgerät" konfiguriert ist.

Die Option "Verkaufsmodus" bestimmt, wie der Automat nach Ausgabe des Getränks

Wechselgeld an den Kunden zurückgibt. Sie können eine von zwei Optionen einstellen:

(i) Einzelverkauf: Der Kunde erhält automatisch sein Wechselgeld, sobald er eine

gültige Anwahl getätigt hat.

(ii) Mehrfachverkauf: Wird diese Option ausgewählt, kann der Kunde Mehrfachverkäufe

tätigen, solange er genügend Geld eingegeben hat. Um Wechselgeld zu erhalten, muss

der Kunde die Münzrückgabe-Taste drücken.


Taste ▼ (Ab), um die Option "Verkaufsmodus"

zu markieren, und drücken Sie dann die Taste


(Ab), um den gewünschten Verkaufsmodus

auszuwählen (angezeigt durch ein gefülltes

Optionsfeld).

Kartensystem

Kein Kartensystem

MDB Kartensystem

Verkaufsmodus

Einzel Verkauf

Mehrfach Verkauf

51



am unteren Bildrand die ausgewählte Option angezeigt wird.

6. Konfiguration des Wertes für Wechseln ohne Einkauf



Der Wert "Wechseln ohne Einkauf" bestimmt, wie und wann der Automat

Wechselgeld an den Kunden ausgibt. Gibt der Kunde einen Geldwert in den

Automaten ein, der dem über das Menü "Wechseln ohne Einkauf" eingestellten Wert

entspricht oder unter ihm liegt, wird Wechselgeld ohne Einkauf zurückgegeben. Liegt

der Geldwert jedoch über diesem Wert, muss der Kunde einen Einkauf tätigen, bevor

er Wechselgeld erhält.

Beispiele:

Wert auf 02,00 eingestellt: Nicht-Escrow-Münzen mit einem Wert von € 2,00

oder weniger werden ohne Einkauf gewechselt. Alle Escrow-Münzen werden

zurückgegeben.

Wert auf 00,00 eingestellt: Zwangsverkauf. Dieser Wert zwingt den Kunden, eine

Anwahl zu treffen. Ohne Einkauf erhält er kein Wechselgeld.

Hinweis! Alle Münzeinheiten, für welche im Münzgerät eine Röhre vorgesehen ist,

werden Escrow-Münzen genannt, da sie zurückgegeben werden können.

Dieser Wert wird wie folgt konfiguriert:



Taste ▼ (Ab), um die Option "Wechseln ohne

Wechseln ohne Einkauf

Einkauf" zu markieren, und drücken Sie dann die

02.00

Taste (Eingabe). Geben Sie den gewünschten

Wert ein. Drücken Sie zum Beispiel 0-2-0-0 auf

dem Getränkeanwahl-Tastenfeld, um einen Wert

0.00 = Zwangsverkauf

für Wechseln ohne Einkauf von € 2,00 einzustellen. Ein Zwangsverkauf kann durch

Einstellung des Wertes 00,00 festgelegt werden.

2. Drücken Sie die Taste (Eingabe), um den neuen Wert zu speichern und zur

Anzeige "Zahlungssystem" zurückzukehren. Vergewissern Sie sich, dass der

eingegebene Wert auf der Statusleiste am unteren Bildrand angezeigt wird, wenn

"Wechseln ohne Einkauf" markiert ist.

7. Konfiguration des Wertes für die Passend Geld Mitteilung


52


Wenn der Gesamtwert der Münzen im Münzgerät unter den über das Menü "Passend

Geld Mitteilung" eingestellten Wert abfällt, erscheint die folgende Mitteilung auf dem

Display "Abgezähltes Geld!".



Taste ▼ (Ab), um die Option "Passend Geld

Mitteilung" zu markieren, und drücken Sie dann

die Taste (Eingabe). Geben Sie den

gewünschten Wert ein. Drücken Sie zum Beispiel

0-2-0-0 auf dem Getränkeanwahl-Tastenfeld, um

für die Passend Geld Mitteilung einen Wert von € 2,00 einzustellen.




"Passend Geld Mitteilung" markiert ist.

Hinweis! Wurde dieser Wert festgelegt, nimmt der Automat weiterhin Geld an,

gibt aber zu wenig Wechselgeld heraus, wenn im Münzgerät nicht ausreichend

Münzen vorhanden sind. Stellen Sie die Optionen für "Passend Geld Mitteilung"

und "Annahme > Wechselgeld" (siehe unten) auf den gleichen Wert ein, um die

Möglichkeit, dass der Kunde zu wenig Wechselgeld erhält, zu vermeiden.

8. Konfiguration des Wertes für Annahme > Wechselgeld



Wenn der Gesamtwert der Münzen im Münzgerät unter den über das Menü "Annahme

> Wechselgeld" eingestellten Wert abfällt, nimmt der Automat keine Münzen und

Geldscheine mehr an, für die er kein Wechselgeld herausgeben kann. Stellen Sie zum

Beispiel einen Wert von € 2,00 ein, nimmt der Automat keine €2-Münzen an, wenn

der Wert der Münzen im Münzgerät unter €2 liegt.




Taste ▼ (Ab), um die Option "Annahme >

Wechselgeld" zu markieren, und drücken Sie

dann die Taste (Eingabe). Geben Sie den

gewünschten Wert ein. Drücken Sie zum Beispiel

0-2-0-0 auf dem Getränkeanwahl-Tastenfeld, um

Passend Geld Mitteilung

02.00


EDIT = Fertig

Annahme > Wechselgeld

02.00


EDIT = Fertig

53

einen Wert von € 2,00 einzustellen.




"Annahme > Wechselgeld" markiert ist.

9. Konfiguration der Option Kredit Verkaufsfehler



Diese Option bestimmt, wie der Automat reagiert, wenn ein Verkauf misslingt. Sie

können eine von zwei Optionen einstellen:

(i) Kredit halten: Wurde diese Option ausgewählt, wird das Geld des Kunden

einbehalten, sodass dieser entweder eine andere Anwahl treffen oder die

Münzrückgabe-Taste drücken kann.

(ii) Wechselgeldrückgabe: Wurde diese Option ausgewählt, erhält der Kunde

nach einem misslungenen Verkauf sofort sein Geld zurück.


Taste ▼ (Ab), um die Option "Kredit

Verkaufsfehler" zu markieren, und drücken Sie

dann die Taste (Eingabe). Drücken Sie die

Taste ▲ (Auf) oder ▼ (Ab), um die gewünschte

Option auszuwählen (angezeigt durch ein



"Zahlungssystem" zurückzukehren. Vergewissern Sie sich, dass die ausgewählte

Option auf der Statusleiste am unteren Bildrand angezeigt wird, wenn "Kredit

Verkaufsfehler" markiert ist.

10. Konfíguration der Kartenaufwertung



11. Konfiguration von Münzeinwurf anzeigen

Das Menü "Münzeinwurf anzeigen" ermöglicht es Ihnen, den Münzeinwurf in

Übereinstimmung mit dem im Automaten installierten Münzgerät bzw. Kartensystem

oder Geldscheinleser einzustellen. Auf diese Weise wird gewährleistet, dass die

Mitteilung, die im Betriebsbereiten- Modus angezeigt wird, dem Kunden genau mitteilt,

54

Kredit Verkaufsfehler

Kredit halten

Wechselgeldrückgabe

welche Münzen (oder Karten/Schlüssel) eingegeben werden können.

Die verfügbaren Münzeinwürfe sind:

1. 1c bis 20c 2. 1c bis 50c 3. 1c bis 1€ 4. 5c bis 50c

5. 5c bis 1€ 6. 5c bis 2€ 7. 5c bis 1€ 8. 5c bis 2€

9. 50c bis 1€ 10. Karte 11. Schlüssel 12. Geld

Konfiguration der Münzeinheiten:



Taste ▼ (Ab), um die Option "Münzeinwurf" zu

markieren, und drücken Sie dann die Taste


(Ab), um die gewünschte Münzeinheit, Karte

oder Schlüssel auszuwählen (angezeigt durch ein


2. Drücken Sie die Taste (Eingabe), um die neue Münzeinheit zu speichern und

zur Anzeige "Zahlungssystem" zurückzukehren. Vergewissern Sie sich, dass die

ausgewählte Einheit auf der Statusleiste am unteren Bildrand angezeigt wird, wenn

"Münzeinwurf anzeigen" markiert ist.

5. DTS: In diesem Menü können Sie den Automaten konfigurieren, um Daten

bezüglich gesicherter Verkaufszahlen und Ereignisse im Automatenspeicher an einen

Datenträger oder eine andere Vorrichtung zu senden.

Data Transfer Standard (EVA-DTS) – Überblick: Der Standard ermöglicht den

Transfer von Informationen von Verkaufsautomaten / Zahlungssystemen zu PCbasierten

Buchführungs- / Management-Systemen und/oder umgekehrt. Es ist wichtig,

dass alle Lieferanten von Verkaufsautomaten und Zahlungssystemen sich auf einen

gemeinsamen Standard für den elektronischen Datentransfer einigen, da nur so eine

Kompatibilität der ausgelesenen Daten sichergestellt werden kann.

1. DTS Bereit-Modus: Durchlaufen Sie das Menü

und markieren Sie "DTS" im Menü

"Systemeinstellungen". Drücken Sie die Taste

(Eingabe), um das Menü zu öffnen. Auf dem

Display erscheint das abgebildete Menü. Das

erste Untermenü "DTS Bereit-Modus" ist

markiert und der aktuelle Status (DDCMP)

erscheint in der unteren Zeile.

Münzeinwurf anzeigen

5p bis £2

5c bis €1

5c bis €2

50c bis €1

Karte

Schlüssel

DTS

DTS Bereit Modus

DTS Liste

CA304 Daten Typ

Daten Rückstell Modus

Ereignis Rückstell Modus

DDCMP

Drucker Baud Rate

55


Fabrikmäßig ist der Automat so eingestellt, dass ein Datentransfer über den

optischen DDCMP Link möglich ist. Zum Ändern in die DEX Einstellung drücken

Sie die Taste (Eingabe), um das Menü aufzurufen, und dann die Taste ▲ (Auf),

um DEX auszuwählen (angezeigt ein gefülltes Optionsfeld). Drücken Sie die Taste

(Eingabe), um die Auswahl zu speichern.

Hinweis! Auch wenn die Einstellung standardgemäß DDCMP ist, schaltet die

Platine automatisch in den anderen Modus, wenn sie eine DEX- Aktivität entdeckt.

Die Einstellung des Standards auf das richtige Protokoll beschleunigt jedoch die

Ansprechzeit.

Sie können nun Daten vom Automaten herunterladen. Dazu verbinden Sie ein

DEX- Datenlesegerät mit dem DEX Port (J36) auf der E/A-Platine auf der

Innenseite der Tür.

2. DTS Prüfliste: In diesem Untermenü können

Sie wählen, welche Daten vom Automaten an ein

DEX/DDCMP-Datenlesegerät übertragen

werden sollen. Durchlaufen Sie das Menü und

markieren Sie "DTS Liste". Drücken Sie die Taste

(Eingabe), um das Menü zu öffnen. Auf dem

Display erscheint das abgebildete Menü.

Alle Daten und Ereignisfelder in einem Verkaufsautomaten haben einen eigenen

Code, der im EVA/DTS Standard festgelegt ist. In diesem Untermenü können Sie

wählen, welche Felder zum Herunterladen verfügbar sein sollen. Drücken Sie dazu

die Taste START/? oder durchlaufen Sie die Liste und setzen ein X in die

relevanten Felder.

3. CA304 Datentyp: Dieses Untermenü bestimmt, ob die Daten des

Geldscheinprüfers als Währung oder numerisch angezeigt werden, beispielsweise

unter der Annahme, dass der Wert der Euroscheine im Automaten bei 30 liegt.

Wenn die Einstellung "Währung" ist, wird CA304 im DEX/DDCMP Bericht als 30

angezeigt. Bei numerischer Einstellung steht 3 im Bericht.

4. Datenrücksetzmodus: Dieses Feld kann im Untermenü auf AUTO oder

SPEICHERN gesetzt werden. In der Einstellung AUTO werden alle löschbaren

Daten nach erfolgreichem Lesen zurückgesetzt.

5. Ereignisrücksetzmodus: Dieses Feld kann im Untermenü auf AUTO oder

SPEICHERN gesetzt werden. In der Einstellung AUTO werden alle rücksetzbaren

Ereignisse nach erfolgreichem Lesen zurückgesetzt.

56

DTS Liste

X ID 1

X ID 2

X ID 3

X ID 4

X

ID 5

Start (?) = setzen / löschen

6. Drucker-Baudrate: Hier können Sie die richtige Baudrate für einen seriellen

Drucker einstellen, soweit ein solcher verwendet werden soll. Für den

erfolgreichen Datentransfer ist es wichtig, dass die Baudrate richtig eingestellt

wird.

6. Serial Flash: Dieses Menü ist nur dann verfügbar, wenn eine Serial Flash Karte in

den Stecker J9A auf der Steuerplatine eingesetzt wird. Diese ermöglicht es Ihnen, die

Software des Automaten zu aktualisieren oder ein Daten-Backup anzulegen. Die

folgenden Vorgänge werden unterstützt:

● Einsehen von Dateninformationen

● Löschen von Daten

● Einlesen von Daten in den Automaten


● Rückspeichern der Daten vom Automaten

Die Ansicht-, Lösch- und Einleseoptionen stehen nur dann zur Verfügung, wenn Daten

auf der Karte vorhanden sind. Beim Hinzufügen von Backup-Daten kann auch eine

Beschreibung eingegeben werden, um den Abruf zu vereinfachen. Die folgenden

Datentypen werden unterstützt:

● Firmware - Das Betriebssystem und die im Werk eingestellten Vorgabedaten des

Automaten

● Vorgabedaten - Die im Werk eingestellten Vorgabedaten des Automaten – z.B.

Layout der Behälter und Tasten, Standard-Laufzeiten, etc.

● Konfigurationsdaten - Alle Einrichtdaten des Automaten, die vom Anwender

geändert werden können

● Konfigurations- und Verkaufsdaten - Alle Verkaufsdaten wie auch die

Einrichtdaten, die vom Anwender geändert werden können

● Sprachdaten - Gegenwärtig nicht benutzt

Die Serial Flash Karte kann folgende Datenmengen enthalten – 1 Kopie der Firmware

ODER 4 Kopien der Vorgabedaten und 16 Kopien der Konfigurationsdaten und 16

Kopien der Konfigurations- und Verkaufsdaten. Das folgende Beispiel verdeutlicht, wie

Sie Konfigurationsdaten auf die Serial Flash Karte herunterladen können.

WICHTIG: Vor Einstecken der Serial Flash Karte ist sicherzustellen, dass der

Automat von der Stromversorgung getrennt ist.

1. Öffnen Sie die Tür des Automaten. Lösen Sie den Riegel und öffnen Sie die Tür

des Zahlungssystems. Entfernen Sie die Abdeckung der Steuerplatine und setzen

Sie die Serial Flash Karte in den Stecker J9A ein. Stecken Sie den

Sicherheitsschlüssel ein, um die Stromversorgung zum Automaten

wiederherzustellen.

57


2. Öffnen Sie das Betriebsprogramm wie zuvor

beschrieben. Öffnen Sie das Menü

"Systemeinstellungen" markieren Sie unter

Verwendung der Taste ▼ (Ab) "Serial Flash".


Unterprogramm zu öffnen. Wird eine leere

Karte benutzt, erscheint die folgende Anzeige.

3. Markieren Sie unter Verwendung der Taste ▼

(Ab) "Konfigurations Daten" und drücken Sie

dann die Taste (Eingabe), um das

Unterprogramm zu öffnen. Da die Karte leer ist,

erscheint die folgende Anzeige.

Hinweis! Wird eine Karte mit geladenen Daten eingesetzt, werden neben dem

Menü "Daten laden" zusätzlich "Image-Info", "Daten laden" und "Daten löschen"

angezeigt.

4. Sollen die Daten auf der Karte gespeichert

werden, drücken Sie die Taste (Eingabe). Das

Menü "Daten speichern" mit 16 leeren,

verfügbaren Datenfeldern erscheint. Drücken Sie

nochmals die Taste (Eingabe), um das

nachfolgende Menü zu öffnen. In diesem Menü

können Sie vor Speichern der Daten entweder das Menü "Beschreibung ändern"

auswählen und eine Beschreibung eingeben oder das Menü durchlaufen und die

Daten einfach speichern.

5. Drücken Sie die Taste (Eingabe), um die Daten

auf der Karte zu speichern. Auf der Anzeige

erscheint vor der Rückkehr zum

Betriebsbereiten- Modus das nebenstehende

Menü. Trennen Sie den Automaten von der

Stromversorgung und öffnen Sie die Tür. Ziehen

Sie die Serial Flash Karte ab und bringen Sie die Abdeckung der Steuerplatine

wieder an. Schließen Sie die Tür des Zahlungssystems und die Automatentür,

bevor Sie die Stromversorgung zum Automaten wiederherstellen.

7. Sichern/Wiederherstellen: n diesem Menü können Sie im Automatenspeicher

gesicherte Informationen manuell als Backup in der Steuerplatine speichern.

Hinweis! Sie können auch "Sichern" als zeitgesteuertes Ereignis programmieren und

so noch größere Sicherheit für die gespeicherten Informationen garantieren. Dadurch

wird sichergestellt, dass sich der Automat problemlos in seinen letzten Betriebszustand

58

Seriell Flash

Firmware 0

Vorgabe Daten 0

Konfigurations Daten 0

Konfig & Verkaufs Daten 0

Sprachen Daten 0

Konfigurations Daten

Daten speichern



Beschreibung ändern





diese Daten auf den

Speicherstick zu sichern?

Annullieren=EXIT OK=EDIT


setzen lässt, wenn Informationen durch Beschädigung oder Stromausfall verloren

gehen. Genaue Einzelheiten befinden sich auf Seite 67.

1. Durchlaufen Sie das Menü und markieren Sie

"Sichern/Wiederherstellen" im Menü

"Systemeinstellungen". Drücken Sie die Taste

(Eingabe), um das Menü zu öffnen. Wird

"Sichern/Wiederherstellen" zum ersten Mal

gewählt, erscheint die folgende Anzeige.

2. Drücken Sie die Taste (Eingabe), um das Menü

zu öffnen. Auf dem Display erscheint das

abgebildete Menü. Für das sichern des Speichers

drücken Sie die Taste (Eingabe). Nach einigen

Sekunden gibt der Automat einen Ton ab und die

Anzeige "Initialisierung" erscheint, bevor sich der

Automat wieder in den ausgabebereiten Betriebsbereiten- Modus begibt.

3. Wenn das Untermenü "Sichern/

Wiederherstellen" aufgerufen wird, nachdem

eine Datensicherung erfolgt ist, ändert sich die

Information und Sie sehen die folgende Anzeige.

Das erste Untermenü "Letzte Sicherung" ist

markiert und Datum und Uhrzeit dieses

Vorgangs werden am unteren Bildrand angezeigt.

4. Zum Wiederherstellen des Automatenspeichers

und Aufzeichnen der letzten verfügbaren

Sicherung durchlaufen Sie das Menü mit der

Taste ▼ (Ab), markieren "Daten

wiederherstellen" und drücken die Taste

(Eingabe), um das Menü aufzurufen. Auf dem


Sicherungs Daten




alle Daten

zu sichern?



Letzte Sicherung


Wiederherstellungs Daten

20-06-06 11:17

Wiederherstellungs Daten

Sind Sie sicher alle

Daten von der Sicherung

Wiederherzustellen?


Display erscheint das abgebildete Menü. Drücken Sie die Taste (Eingabe), um

die gesicherten Daten wiederherzustellen. Nach einigen Sekunden gibt der

Automat einen Ton ab und die Anzeige "Initialisierung" erscheint, bevor sich der

Automat wieder in den ausgabebereiten Betriebsbereiten- Modus begibt.

8. Anzeigenkontrast: Evolution-Automaten werden im Werk mit einer

Anzeigenkontrast-Einstellung von 12 programmiert, die sich für die meisten Installationen

eignen dürfte. Bei Installationen mit speziellen Anforderungen, z.B. in Umgebungen mit sehr

geringer oder starker Beleuchtung, können Sie den Anzeigenkontrast über dieses Menü

ändern, um die Lesbarkeit der Anzeige zu verbessern.

59

1. Drücken Sie im Menü "Systemeinstellungen" die

Taste ▼ (Ab), um die Option "Anzeige Kontrast"


Auf dem Display erscheint das nebenstehende

Menü. Geben Sie über das Getränkeanwahl-

Tastenfeld einen Wert zwischen 05 und 20 ein.


Anzeige "Systemeinstellungen" zurückzukehren. Vergewissern Sie sich, dass die

eingegebene Zahl auf der Statusleiste am unteren Bildrand angezeigt wird, wenn

"Anzeige Kontrast" markiert ist.

9. Software-Version: Das Menü "Software-Version" zeigt die Versionsnummer der

installierten Software an und dient ausschließlich zur Information. Das Menü zeigt auch

die aktuelle Uhrzeit und das Datum der Software Version an.

10. E/A Platine Software: Dieses Menü zeigt die Versionsnummer der installierten

E/A Platine Software an und dient ausschließlich zur Information.

11. Temperatureinheiten: In diesem Menü können

Sie die Temperaturanzeige ändern (°C oder °F), wenn

sich der Automat im Betriebsbereiten- Modus

befindet. Drücken Sie die Tasten ▲ (Auf) oder ▼

(Ab), um die gewünschte Option einzustellen und

dann die Taste (Eingabe), um die Einstellung zu

speichern (angezeigt durch ein gefülltes Optionsfeld).

12. Ruhezustandsanzeige: Über dieses Menü können Sie das Display so

konfigurieren, dass mit der Nachricht "Betriebsbereit" entweder die Uhrzeit oder die

Uhrzeit und die Wassertemperatur angezeigt werden, wenn der Automat nicht benutzt

wird. Gehen Sie wie folgt vor, um die Ruhezustandsanzeigen zu konfigurieren:

1. Drücken Sie im Menü "Systemeinstellungen" die Taste ▼ (Ab), um "Ruhezustands

Anzeige" zu markieren, und dann die Taste (Eingabe), um das Menü zu öffnen.

2. Drücken Sie die Taste ▼ (Ab), um die

gewünschte Option zu markieren, z.B. Zeit und

Temperatur (angezeigt durch ein gefülltes

Optionsfeld). Auf dem Display erscheint das

nebenstehende Menü. Drücken Sie die Taste

(Eingabe), um zum Menü "Systemeinstellungen"

60


Anzeige Kontrast


EDIT = Fertig

zurückzukehren. Vergewissern Sie sich, dass auf der Statusleiste die Option Zeit

und Temperatur angezeigt wird, wenn "Ruhezustands Anzeige" markiert ist.

12

Temperatur Einheiten

Celsius ( °C)

Fahrenheit ( °F)

Ruhezustands Anzeige

Zeit

Zeit und Temp

Keines

3. Drücken Sie die Taste "X" (Verlassen), bis der

Automat das Betriebsprogramm verlässt und in den

Betriebsbereiten- Modus zurückkehrt. Auf dem

Display erscheint die Mitteilung "Betriebsbereit" mit

Uhrzeit und Datum (siehe Abbildung).

4.8 Menü Sicherheitscodes

Über dieses Menü können Sie für den Automaten die Programmzugangscodes für den

Operator und für den Techniker ändern. Diese Codes werden im Werk auf 1-1-1-1

(Techniker) und 2-2-2-2 (Operator) voreingestellt. Wird einer dieser Codes geändert,

sorgen Sie dafür, dass der neue Code notiert und an einem sicheren Ort aufbewahrt

wird.

Die Zugangscodes für Techniker und Operator können wie folgt geändert werden:

1. Drücken Sie im Hauptmenü die Taste ▼ (Ab),

um "Sicherheitscodes" zu markieren, und dann

die Taste (Eingabe), um auf das Menü

zuzugreifen. Auf dem Display erscheint das

abgebildete Menü.

2. Ändern Sie den Zugangscode für Techniker,

indem Sie die Taste ▼ (Ab) drücken, um

"Techniker Programm" zu markieren, und

drücken Sie dann die Taste (Eingabe). Auf dem

Display erscheint das abgebildete Menü "PIN

ändern". Geben Sie über das Getränkeanwahl-

Tastenfeld eine neue PIN- Nummer ein und drücken Sie die Taste (Eingabe).

Hinweis! Diese Sicherheitsnummer wird nicht angezeigt. Sorgen Sie dafür, dass

Sie diese neue PIN- Nummer notieren und an einem sicheren Ort aufbewahren.

3. Markieren Sie die Option "Betriebsprogramm" und befolgen Sie das vorstehende

Verfahren, um den Code für den Operator zu ändern. Sorgen Sie dafür, dass alle

Bediener, die den Automaten benutzen, diesen neuen Code erhalten.

4.9 Das Menü "Zeitereignis"


Bitte eine

Auswahl treffen

Zeit: 10:45 Temp: 90C


PIN eingeben


Operator Programm



0158


EDIT = Fertig

1. Tageszeitereignisse: Über dieses Menü können Sie gesperrte Ausgabezeiten,

Freiverkauf und billigere Ausgabezeiten einstellen.

Das folgende Beispiel beschreibt, wie Sie den Automaten so programmieren können,

dass an Wochentagen zwischen 10:30 und 14:30 spezifische Getränke kostenlos

61

ausgegeben werden.


1. Drücken Sie auf dem Hauptmenü die Taste ▼

(Ab), bis "Tageszeitereignisse" markiert ist.

Drücken Sie dann zweimal die Taste (Eingabe),

um das Menü "Tageszeitereignisse" zu öffnen. Auf


Hinweis! Obwohl Vorgang 1 als "Sperren" angezeigt wird, können Sie Ereignis 1

als die erste Periode für einen Freiverkauf (oder Rabatt) einstellen.


zu öffnen. Auf dem Display erscheint das

abgebildete Menü. Der aktuelle Status wird im

Werk standardgemäß auf "Aus" eingestellt, wie

auf der Statusleiste am unteren Bildrand

angezeigt wird.


Untermenü "Status" zu öffnen. Stellen Sie den

Status unter Verwendung der Taste ▼ (Ab) auf

"An" (angezeigt durch ein gefülltes Optionsfeld).


"Ereignis 1" zurückzukehren. Vergewissern Sie

sich, dass auf der Statusleiste angezeigt wird, dass der Status auf An steht.

4. Drücken Sie die Taste ▼ (Ab), um den

Ereignistyp zu markieren, und dann die Taste

(Eingabe), um das Menü zu öffnen. Stellen Sie den

Ereignistyp unter Verwendung der Taste ▼ (Ab)

auf "Freiverkauf" (angezeigt durch ein gefülltes

Optionsfeld). Drücken Sie die Taste (Eingabe),

um zum Menü "Ereignis 1" zurückzukehren. Vergewissern Sie sich, dass auf der

Statusleiste angezeigt wird, dass der Ereignistyp auf "Freiverkauf" steht.

5. Drücken Sie die Taste ▼ (Ab), um "Start Zeit" zu

Start Zeit

markieren, und dann die Taste (Eingabe). Über

dieses Menü wird die Zeit eingestellt, zu welcher

hh / mm / modus: 12 / 24

der Freiverkauf beginnt. Geben Sie auf dem

10 : 30

AM


3-0 ein, um die Zeit einzustellen. Drücken Sie bei


Bedarf die Taste ▲ (Auf) oder ▼ (Ab), bis im gestrichelten Kästchen AM

erscheint.

62

Tageszeitereignisse

1 Sperren Aus

2 Sperren Aus

3 Sperren Aus

4 Sperren Aus

5 Freiverkauf Aus

6 Freiverkauf Aus

Status

Ereignis Typ

Start Zeit

Stop Zeit

Wochentage

Aus

An

Sperren

Freiverkauf

Rabatt

1

Aus

Status

Ereignis Typ


6. Drücken Sie die Taste (Eingabe), um zum Menü "Ereignis 1" zurückzukehren.

Vergewissern Sie sich, dass auf der Statusleiste am unteren Bildrand die richtige

Startzeit angezeigt wird.

7. Drücken Sie die Taste ▼ (Ab), um “Stoppzeit” zu

Stop Zeit



hh / mm / modus: 12 / 24

der Freiverkauf endet. Geben Sie auf dem

02 : 30

PM


3-0 ein, um die Zeit einzustellen. Drücken Sie bei


Bedarf die Taste ▲ (Auf) oder ▼ (Ab), bis im gestrichelten Kästchen PM erscheint.

8. Drücken Sie die Taste (Eingabe), um zum Menü "Ereignis 1" zurückzukehren.


Endzeit angezeigt wird.

9. Drücken Sie die Taste ▼ (Ab), um

“Wochentage” zu markieren, und dann die Taste

(Eingabe). Jetzt können die Tage festgelegt

werden, an denen der Freiverkauf stattfinden

soll. Wenn das Untermenü geöffnet wird,

erscheint der erste Tag, Montag, markiert mit

einem leeren Kästchen. Durch Drücken der Taste (Eingabe) wird der Tag

ausgewählt und ein X erscheint in dem nebenstehenden Kästchen.

Markieren und selektieren Sie unter Verwendung der Taste ▼ (Ab) und der Taste

(Eingabe) die Wochentage, an denen der Freiverkauf stattfinden soll. Drücken

Sie nach Abschluss dieses Vorgangs die Taste "X" (Verlassen), um zum Menü

"Ereignis 1" zurückzukehren.

10. Drücken Sie die Taste ▼ (Ab), um “Anwahlen”

zu markieren, und dann die Taste (Eingabe). Sie

können nun die Getränkeanwahlen einstellen, die

während der Freiverkaufszeit verfügbar sind.

Wenn das Untermenü geöffnet wird, erscheint

die Anwahl “Kaffee” markiert mit einem leeren

Wochentage

X Dienstag

X Mittwoch

X Donnerstag

X Freitag

Samstag


Anwahlen

Kaffee

Kaffee entkoffeiniert

Instant Tee


Cappuccino

Start (?) = setzen / löschen

Kästchen. Durch Drücken der Taste (Eingabe) wird der Tag ausgewählt und ein

X erscheint in dem nebenstehenden Kästchen.

Markieren und selektieren Sie unter Verwendung der Taste ▼ (Ab) und der Taste

(Eingabe) zusätzliche Getränkeanwahlen, die während der Freiverkaufszeit

verfügbar sein sollen.

X

X

X

63


Tipp – Schritte 9 & 10: Die gewünschten Tage können schnell eingegeben

werden, indem die Taste START/? gedrückt wird, um alle Kästchen auszuwählen,

und dann unter Verwendung der Taste ▼ (Ab) die Liste zu durchlaufen und alle

unerwünschten Tage zu markieren. Drücken Sie die Taste (Eingabe), um das X

im entsprechenden Kästchen zu löschen.

11. Drücken Sie die Taste X (Verlassen) dreimal, um zum Menü "Tageszeitereignisse"


Anhand der vorstehend beschriebenen Vorgehensweise können zusätzliche Freiverkauf

-Zeiten schnell und leicht eingestellt und bei Bedarf Sperr- und/oder Rabattzeiten

eingestellt werden.

12. Bei der Festlegung von Rabattzeiten ist es erforderlich, einen Wert für den Rabatt

einzugeben. Befolgen Sie das vorstehend beschriebene Verfahren, um eine

Rabattzeit einzugeben und den Status, die Start- und Endzeiten wie auch die

Wochentage festzulegen, an denen der Vorgang stattfinden soll.

13. Sie können nun das Menü “Rabatt” öffnen, um

einen Rabattwert als Prozentwert (%)

einzugeben. Auf dem Display erscheint ein Menü,

welches der nebenstehenden Abbildung ähnelt.

Wenn “Rabatt” markiert ist, drücken Sie die

Taste (Eingabe), um das Menü “Rabatt” zu

öffnen.

14. Soll ein Rabatt, z.B. 50%, festgelegt werden, geben

Sie unter Verwendung der entsprechenden Tasten

auf dem Getränkeanwahl-Tastenfeld die

Zahlenfolge 5-0 ein. Drücken Sie die Taste

(Eingabe), um zum Menü 11 (Rabatt)

zurückzukehren, und vergewissern Sie sich, dass

auf der Statusleiste der eingegebene Prozentsatzwert für den Rabatt angezeigt wird.

Hinweis! Wenn der Automat mit einem Münzgerät ausgestattet ist, achten Sie

darauf, dass der eingegebene Rabattwert von den Münzröhren unterstützt wird.

15. Drücken Sie die Taste X (Verlassen) dreimal, um zum Hauptmenü


2. Menü Reinigungszyklen: Über dieses Untermenü können Sie Perioden

auswählen, in denen der Automat das Mischsystem automatisch spült. Zur Verfügung

stehen 6 Spülzeiten und 6 Sofortverkauf- Spülzeiten. Die Standardeinstellung für alle

Spülzeiten ist Aus.

64

Ereignis Typ

Start Zeit

Stop Zeit

Wochentage

Rabatt

11

0%

Rabatt

50


EDIT = Fertig


1. Drücken Sie auf dem Hauptmenü die Taste ▼ (Ab), bis "Tageszeitereignisse"

markiert ist, und drücken Sie dann die Taste (Eingabe).

2. Drücken Sie im Menü "Tageszeitereignisse" die

Taste ▼ (Ab), um das Menü "Reinigungs Zyklen"


Auf dem Display erscheint das abgebildete Menü.

Das folgende Beispiel zeigt, wie der Automat mit einem zeitgesteuerten Ereignis so

programmiert werden kann, dass das System täglich um 7:00 vormittags durchgespült

wird.

1. Drücken Sie zur Einstellung der ersten

zeitgesteuerten Spülung die Taste (Eingabe),

um Zugang zum Untermenü "1 Spülzeit" zu

erhalten. Das Display ändert sich und das

nebenstehende Menü erscheint. Der aktuelle

Status wird im Werk standardgemäß auf "Aus"

eingestellt, wie auf der Statusleiste am unteren Bildrand angezeigt wird.






1 "Spülzeit" zurückzukehren. Vergewissern Sie

sich, dass auf der Statusleiste angezeigt wird, dass der Status auf An steht.


Ereignistyp zu markieren. Das Ereignis wird im

Werk standardgemäß auf "Spülzeit" eingestellt,

wie auf der Statusleiste am unteren Bildrand

angezeigt wird. Daher ist es nicht erforderlich,

dass Sie dieses Untermenü öffnen.

Reinigungs Zyklen

1 Spülzeit Aus






Status

Ereignis Typ

Start Zeit

Wochentage

4. Drücken Sie die Taste ▼ (Ab), um "Start Zeit" zu

Start Zeit



hh / mm / modus: 12 / 24

das Reinigungsereignis beginnt. Geben Sie unter

07 : 00

AM

Verwendung des Getränkeanwahl-Tastenfelds

die Zahlenfolge 0-7-0-0 ein, um die Uhrzeit


festzulegen. Drücken Sie bei Bedarf die Taste ▲ (Auf) oder ▼ (Ab)), bis im

gestrichelten Kästchen AM erscheint.

Aus

An

Status

Ereignis Typ

Start Zeit

Wochentage

1

Aus

Status

1

Zeitgesteuert

65


5. Drücken Sie die Taste (Eingabe), um zum Menü 1 "Spülzeit" zurückzukehren.


Startzeit angezeigt wird.

6. Drücken Sie die Taste ▼ (Ab), um "Wochentage"


Über dieses Menü können Sie die Tage einstellen,

an denen das Reinigungsereignis stattfinden soll.

Um "Jeden Tag" (Montag - Sonntag) auszuwählen,

drücken Sie die START-Taste auf dem

Getränkeanwahl-Tastenfeld. Das Programm setzt automatisch ein X in alle

Kontrollkästchen, um anzuzeigen, dass alle Tage ausgewählt wurden.

Hinweis! Zur Auswahl einzelner Tage durchlaufen Sie das Menü unter

Verwendung der Tasten ▲ (Auf) oder ▼ (Ab), bis der gewünschte Tag markiert

ist. Durch Drücken der Taste (Eingabe) wird der Tag ausgewählt und ein X

erscheint in dem nebenstehenden Kästchen.


zurückzukehren. Anhand der oben beschriebenen Vorgehensweise können Sie schnell

und leicht zusätzliche Reinigungsperioden für den Automaten einstellen.

Darüber hinaus können bis zu 6 Sofortverkauf- Spülzeiten einprogrammiert werden.

Das folgende Beispiel zeigt, wie der Automat mit einem Sofortverkauf-Ereignis so

programmiert werden kann, dass das System 12 Minuten nach jedem Verkauf

durchgespült wird.

1. Drücken Sie auf dem Hauptmenü die Taste ▼

(Ab), bis "Tageszeitereignisse" markiert ist, und

drücken Sie dann die Taste (Eingabe). Drücken

Sie im Menü "Tageszeitereignisse" die Taste ▼

(Ab), um das Menü "Reinigungs Zyklen" zu

markieren, und dann die Taste (Eingabe).

Drücken Sie die Taste ▼ (Ab), bis das erste Sofortverkauf-Ereignis markiert wird.

Auf dem Display erscheint das abgebildete Menü.

2. Wenn "Sofortverkauf" markiert ist, drücken Sie

die Taste (Eingabe), um das Menü "7

Sofortverkauf" zu öffnen. Das Display ändert sich

und das nebenstehende Menü erscheint. Der

aktuelle Status wird im Werk standardgemäß auf

"Aus" eingestellt, wie auf der Statusleiste am

unteren Bildrand angezeigt wird.

66

X

X

X

X

X

Montag

Dienstag

Mittwoch

Donnerstag

Freitag

Wochentage


Reinigungs Zyklen






7 Sofortverkauf Aus

Status

Ereignis Typ

Verzögerung

7

Aus







7 "Sofortverkauf" zurückzukehren. Vergewissern

Sie sich, dass auf der Statusleiste angezeigt wird, dass der Status auf An steht.


Ereignistyp zu markieren. Das Ereignis wird im

Werk standardgemäß auf "Spülzeit" eingestellt,

wie auf der Statusleiste am unteren Bildrand

angezeigt wird. Daher ist es nicht erforderlich,

dass Sie dieses Untermenü öffnen.

5. Drücken Sie die Taste ▼ (Ab), um "Verzögerung"

zu markieren. Auf der Statusleiste wird die im

Werk auf 0,1 Stunden (6 Minuten) eingestellte

Verzögerung angezeigt. Soll dieser Wert so

geändert werden, dass der Automat 12 Minuten

nach Ausgabe eines Getränks gereinigt wird,

drücken Sie die Taste (Eingabe), um das Menü "Verzögerung" zu öffnen. Auf dem

Display erscheint das abgebildete Menü. Geben Sie unter Verwendung des

Getränkeanwahl-Tastenfelds die Zahlenfolge 0-0-2-0 ein, um die neue

Verzögerung festzulegen.

Drücken Sie die Taste (Eingabe) und prüfen Sie, dass die Statuszeile die

Verzögerung (wenn markiert) von 0,2 h anzeigt.


zurückzukehren. Anhand der oben beschriebenen Vorgehensweise können Sie bei

Bedarf schnell und leicht zusätzliche Sofortverkaufs-Reinigungszyklen für den

Automaten einstellen.

Hinweis! Beim Reinigungszyklus, ob zeitgesteuert oder Sofortverkauf, läuft

Wasser in den Tropfeimer. Ist der Tropfeimer voll, geht der Automat "Außer

Betrieb".

3. Menü Sicherungs Ereignisse: In diesem Untermenü können Sie den Automaten

so programmieren, dass eine automatische Sicherung aller im Speicher gesicherten

Informationen erfolgt. Die Standardeinstellung für Sicherungs Ereignisse ist Aus.

1. Drücken Sie auf dem Hauptmenü die Taste ▼ (Ab), bis "Tageszeitereignisse"

markiert ist, und drücken Sie dann die Taste (Eingabe).

Aus

An

Status

Ereignis Typ

Verzögerung

Status

7

Sofortverkauf

Verzögerung

00.2


EDIT = Fertig

67


2. Drücken Sie im Menü “Tageszeitereignisse”

zweimal die Taste ▼ (Ab), um das Menü

"Sicherungs-Ereignisse" zu markieren, und dann

die Taste (Eingabe). Auf dem Display erscheint

das abgebildete Menü.


1 “Sicherungs-Daten” zu öffnen. Das Display

ändert sich und das nebenstehende Menü

erscheint. Der aktuelle Status wird im Werk

standardgemäß auf “Aus” eingestellt, wie auf der





“An” (angezeigt durch ein gefülltes Optionsfeld).

Drücken Sie die Taste (Eingabe) und

vergewissern Sie sich, dass auf der Statusleiste

der Zustand “An” angezeigt wird.

5. Drücken Sie die Taste ▼ (Ab), um “Start Zeit”


Geben Sie unter Verwendung des

Getränkeanwahl-Tastenfelds die Zeit ein, zu der

das Sicherungs-Ereignis beginnt. Drücken Sie bei

Bedarf die Taste ▲ (Auf) oder ▼ (Ab), bis im

gestrichelten Kästchen AM erscheint.

6. Drücken Sie die Taste (Eingabe) und vergewissern Sie sich, dass auf der

Statusleiste am unteren Bildrand die richtige Startzeit angezeigt wird.

7. Drücken Sie die Taste ▼ (Ab), um

“Wochentage” zu markieren, und dann die Taste

(Eingabe). Über dieses Menü können Sie die

Tage einstellen, an denen die Sicherung

stattfinden soll. Um “Jeden Tag” (Montag -

Sonntag) auszuwählen, drücken Sie die START/?-

68

Sicherungs Ereignisse

Sicherungs Daten Aus

Status

Start Zeit

Wochentage

Taste auf dem Getränkeanwahl-Tastenfeld. Das Programm setzt automatisch ein

X in alle Kontrollkästchen, um anzuzeigen, dass alle Tage ausgewählt wurden.

Hinweis! Zur Auswahl einzelner Tage durchlaufen Sie das Menü unter

Verwendung der Tasten ▲ (Auf) oder ▼ (Ab), bis der gewünschte Tag markiert

X

X

X

X

X

Aus

An

1

Aus

Status

Start Zeit

hh / mm / modus: 12 / 24

03 : 30

AM


Montag

Dienstag

Mittwoch

Donnerstag

Freitag

Wochentage

Start = setzen / löschen


ist. Durch Drücken der Taste (Eingabe) wird der Tag ausgewählt und ein X

erscheint in dem nebenstehenden Kästchen.

69

Abschnitt 5 – Funktionen der Servicetastatur

Evolution-Automaten verfügen über eine Servicetastatur,

die an der Innenseite der Tür angebracht ist (siehe Foto).

Auf dieser Tastatur befindet sich die Eingabetaste für das

Betriebsprogramm. Außerdem ermöglicht sie Ihnen bzw.

dem Bediener, während der routinemäßigen Reinigung und

Wartung spezifische Funktionen auszuführen.

Hinweis! Während bestimmter Vorgänge, z.B. "Einsehen

der Zähler", müssen Sie das Anwahl-Tastenfeld wie auch

das Display an der Vorderseite der Tür benutzen, um auf Daten zuzugreifen. Für

Einzelheiten über das Layout des Tastenfelds und seine Funktionen siehe Abschnitt 3,

Programmiermodus.

Wenn der Sicherheitsschlüssel in den Türschalter eingesteckt und der Automat

eingeschaltet wird, können Sie über die Servicetastatur folgende Funktionen ausführen:

5.1 Taste 1 - Programmeingang

Diese Taste gewährt Ihnen Zugang zum Betriebsprogramm (Abschnitt 4, Seite 19).

5.2 Taste 2 – Brüher öffnen (Frischbrüh-Modelle)

Diese Taste betätigt den Brüher, der im Frischbrüh-Automaten installiert ist, und

ermöglicht es Ihnen, den Brüher zu öffnen und in Brühern mit Papierfiltern das

Filterpapier zu ersetzen bzw. in papierlosen Brühern die Brühkammern/Wischarme

zwecks Reinigung zu entfernen.

5.3 Taste 3 – Spülen


1. Der Spülvorgang läuft nach Drücken der Taste 3 automatisch ab; die Mischschalen

werden gespült. Vor Beginn des Vorgangs wartet das System, bis das Wasser im

Tank die richtige Temperatur erreicht hat. Die Temperatur wird vom

Temperatursensor gemessen.

2. Um höchste Reinlichkeitsstandards zu gewährleisten, wird das Tankfüllventil

deaktiviert, um sicherzustellen, dass das bei der Reinigung verwendete Wasser mit

optimaler Temperatur zugeführt wird, um alle Mikroorganismen zu töten.

3. Alle Heißwasserventile und der entsprechende Mixer werden über eine

vorbestimmte Spülzeit nacheinander angesteuert. Nach Beendigung des Spülzyklus

kehrt der Automat in den Betriebsbereiten- Modus zurück und ist ausgabebereit.

70

4. Vorgehensweise:

a. Öffnen Sie die Tür des Automaten und stecken Sie den Sicherheitsschlüssel

ein.

Vorsicht: Stellen Sie einen wasserdichten Behälter unter die Ausgabe.

Wahren Sie während des Spülzyklus einen sicheren Abstand vom

Ausgabebereich.

b. Drücken Sie die Taste "Spülen" (3) und lassen Sie wieder los. Der

Spülvorgang beginnt.

c. Entleeren Sie den Behälter nach Beendigung des Zyklus.

5.4 Taste 4 – Brüher spülen (Frischbrüh-Modelle)

1. Die Taste "Brüher spülen" ermöglicht ein unabhängiges Spülen des Brühers. Um

höchste Reinlichkeitsstandards zu gewährleisten, wird das Tankfüllventil

deaktiviert. Damit wird das bei der Reinigung verwendete Wasser mit optimaler

Temperatur zugeführt, um alle Mikroorganismen zu töten.

2. Die Brühereinheit wird mit heißem Wasser gefüllt und durchläuft dann vier

komplette Brühzyklen.

3. Nach Beendigung des Spülzyklus wird der Tank neu aufgefüllt, und sobald das

Wasser die richtige Temperatur erreicht hat, kehrt der Automat in den

Betriebsbereiten- Modus zurück. Er ist nun ausgabebereit.

4. Vorgehensweise:


a. Öffnen Sie die Tür des Automaten.

Papierloser Doppelbrüher: Schließen Sie den

Teeauslaufschlauch unter Verwendung der bereitgestellten

Klemme (siehe Abbildung). Stecken Sie den

Sicherheitsschlüssel ein.

Vorsicht: Stellen Sie einen wasserdichten Behälter unter die Ausgabe.

Wahren Sie während des Reinigungszyklus einen sicheren Abstand vom

Ausgabebereich.

b. Geben Sie die empfohlene Menge der Reinigungsflüssigkeit direkt von oben

in beide Brüherkammern. Entfernen Sie die Klemme vom Teeauslaufschlauch.

71

c. Drücken Sie die Taste "Brüher spülen" (4)

und lassen Sie wieder los. Der Vorgang

beginnt und auf dem Display erscheint die

Mitteilung:

d. Wiederholen Sie Schritt "c", bis alle Spuren

des Reinigungsmittels aus den Brüherkammern beseitigt wurden.

e. Entleeren Sie den Behälter nach Beendigung des Zyklus.

5.5 Taste 5 – Zählerabfrage

Über die Taste Zählerabfrage (5) erhalten Sie Zugang zum Menü "Datenabruf". Über

dieses Menü können Sie nicht löschbare und löschbare Zähler, Daten bezüglich

Zeitereignissen und Identifikationsnummern von installierten Komponenten und (wenn

Merkmal aktiviert ist) von SureVend unterstützte Ausschankinformationen einsehen.

Die Datenmenüs mit löschbaren Zählern und SureVend Daten enthalten ein

zusätzliches Untermenü, das es Ihnen ermöglicht, die aktuellen Daten aus dem

Automatenspeicher zu löschen. Vollständige Einzelheiten zu diesem Menü und seinem

Inhalt finden sich auf Seite 19 - 24.

5.6 Taste 6 - Test-Verkauf

Die Taste "Test-Verkauf" (6) ermöglicht es Ihnen, ein Getränk auszugeben, um die

richtige Funktionsweise des Automaten nach Reinigungs- oder Wartungsarbeiten zu

gewährleisten.

1. Nach Drücken und Freigabe der Taste erscheint

auf dem Display das nebenstehende Menü.

Drücken Sie eine Getränkeanwahl-Taste gefolgt

von der Taste START/?, um den Ausgabevorgang

zu starten.

2. Achten Sie darauf, dass die Anwahl richtig ist, dass der Becher nicht zu viel bzw.

zu wenig gefüllt wird und vor allem dass das Getränk gut schmeckt!

3. Drücken Sie die Taste "X" (Verlassen) auf dem Getränkeanwahl-Tastenfeld, um

das Testmenü zu verlassen und zum Betriebsbereiten- Modus zurückzukehren.

5.7 Taste 7 - Bechertest


Über diese Taste können Sie die Funktionsweise des Becherwerks nach Auffüllen der

Becherröhren prüfen. Durch Drücken der Taste wird der Becherwerk-Magnet betätigt

und ein Becher wird ausgegeben. Diese Funktion gewährleistet, dass der Mechanismus

vorschriftsmäßig funktioniert.

72


Spülen

Test Verkauf


oder

Bitte auswählen

Kredit .00

5.8 Taste 8 – Ausgabekopf parken


Durch Drücken dieser Taste begibt sich der Ausgabekopf in seine vorderste Position

und hält dort an. Durch erneutes Drücken dieser Taste kehrt der Ausgabekopf in seine

Grundstellung (Ausgangsposition) zurück.

5.9 Taste 9 – Tank füllen (Espresso-Automaten)

Wenn diese Taste gedrückt wird, pumpt der Automat eine abgemessene Wassermenge

(ca. 400ml) durch das System und erhitzt sie. Auf diese Weise wird gewährleistet, dass

das erhitzte Wasser sofort verfügbar ist, wenn ein Getränk angewählt wird. Diese

Taste dient auch dazu, im System zurückgebliebenes Wasser abzulassen, wenn der

Standort des Automaten gewechselt wurde oder der Automat über längere Zeit nicht

benutzt wurde.

Taste 10 – Abkühlen des Tanks (Espresso-Automaten)

Über diese Taste können Sie heißes Wasser vom Drucktank ablassen, wenn eine

Wartung des Systems erforderlich ist. Wenn diese Taste gedrückt wird, gibt das

System eine feststehende Menge Wasser (370ml) aus. Sorgen Sie dafür, dass ein

Behälter unter den Ausgabekopf gestellt wird, um das Wasser aufzufangen. Nach

Abschluss erscheint die Anzeige "Automat abgekühlt" und alle Tasten sind deaktiviert.

Sobald die Stromversorgung zum Automaten getrennt worden ist, können Sie sicher

am Wassersystem arbeiten.

5.11 Taste 11 – Reinigung CoEx® Tablette (Espresso-Automat)

Durch Betätigung dieser Taste wird das Tablettenreinigungsverfahren für den CoEx®

Brüher eingeleitet. Crane Merchandising Systems empfiehlt, dieses Reinigungsverfahren

für den Brüher einmal pro Woche durchzuführen. Gehen Sie wie folgt vor:

1. Öffnen Sie die Tür des Automaten und setzen Sie den Sicherheitsschlüssel ein, um

die Stromversorgung zum Automaten herzustellen.

Vorsicht: Stellen Sie einen wasserdichten Behälter unter die Ausgabe. Wahren

Sie während des Reinigungszyklus einen sicheren Abstand vom Ausgabebereich.

2. Drücken Sie die Taste 11 auf der Servicetastatur und lassen

Sie los. Auf dem Display erscheint die Mitteilung "Bitte

Reinigungstablette in Brüher geben".

Geben Sie eine Reinigungstablette (in Packungen zu 30

erhältlich - CMS Teil-Nr. ZC10598000) in die

Kolbenkammer des Brühers (siehe Abbildung).

3. Drücken Sie die Taste START/? auf dem Getränkeanwahl-Tastenfeld, um das

CoEx® Tablettenreinigungsverfahren zu starten.

73


4. Der Reinigungszyklus dauert ca. 7 Minuten. Dabei werden 850ml Wasser durch

den Ausgabekopf abgelassen. Während des ganzen Reinigungszyklus erscheint auf

dem Display die Mitteilung “Brüher wird gereinigt”.

Vorsicht! Berühren Sie während des Reinigungsverfahrens nicht den

Brühermechanismus.

5. Nach Abschluss des Reinigungsverfahrens erscheint auf dem Display die Mitteilung

“Reinigungszyklus abgeschlossen”. Drücken Sie die Taste “X” (Verlassen) auf dem

Getränkeanwahl-Tastenfeld, um den Automaten in den Betriebsbereiten- Modus

zu bringen. Entleeren Sie die Behälter. Ziehen Sie den Sicherheitsschlüssel ab und

schließen Sie die Automatentür.

5.12 Taste 12 – Rücksetzen des Kaffeesatz-Zählers (F/B & Espresso-

Automaten)

WICHTIG: Jedes Mal, wenn der Kaffeesatz-Behälter geleert wird, muss der

Kaffeesatz-Zähler zurückgestellt werden. Drücken Sie die Taste 12 auf der

Servicetastatur. Anhand von zwei akustischen Tönen wird bestätigt, dass der Zähler

auf Null zurückgestellt wurde.

5.13 Taste 13 – Ansaugen von Sirup (Automaten mit Funktion für stille /

CO 2 -haltige Getränke)

Durch Drücken dieser Taste können Sie die Sirupauswahl nach Auswechseln eines

Sirupbehälters neu ansaugen.

1. Stellen Sie die Sirupbehälter unten rechts in den Automaten und stecken Sie die

Tauchröhren in die Behälter. Vergewissern Sie sich, dass die

Geschmacksrichtungen den auf den Auswahlschildern gezeigten Getränken

entsprechen.

2. Ansaugen der Sirupauswahl. Stecken Sie den

Sicherheitsschlüssel in den Türschalter. Der

Automat ist nun eingeschaltet. Wenn der

Automat in den Betriebsbereiten- Modus geht,

drücken Sie Taste 13 auf der Servicetastatur. Auf


Hinweis! Vergewissern Sie sich vor dem Ansaugen der Pumpen, dass der Eimer

leer und wieder eingesetzt ist.

3. Zum Ansaugen der Siruppumpe 1 drücken Sie auf Taste 1 auf dem

Getränkeanwahl-Tastenfeld, bis das Getränk aus dem Ausschankkopf austritt.

Wiederholen Sie diesen Vorgang für Siruppumpe 2, indem Sie auf Taste 2 auf dem

74

Pumpen

1 2

Nummer drücken & halten


Getränkeanwahl-Tastenfeld drücken. Drücken Sie X (Beenden), um den

Automaten wieder in den Betriebsbereiten- Modus zu bringen. Leeren Sie den

Eimer und setzen Sie ihn wieder in den Automaten.

75

Abschnitt 6 – Der Ausgabezyklus

6.1 Betriebsbereit- Modus

Im Betriebsbereit- Modus befindet sich der Automat im Ruhestand und wartet auf

Eingaben über das Getränkeanwahl-Tastenfeld. Über das Display erhält der Kunde

verschiedene Mitteilungen bezüglich des Kreditsystems des Automaten, des

Münzeinwurfs, der Zeit und ggf. der Wassertemperatur. Diese Mitteilungen hängen

von der Art des Münzsystems ab, das über das Menü "Systemeinstellungen" (Abschnitt

4, Seite 50) einprogrammiert wurde.

Das Kreditsystem wird wie folgt angezeigt:

1. ‘Kein Geld notwendig’ - ein Freiverkaufstarif wurde eingestellt.

2. ‘Bitte Karte einstecken’ – ein Kartensystem ist angeschlossen.

3. ‘Bitte Geld einwerfen’ – ein Münzgerät ist angeschlossen.

4. ‘Bitte Schlüssel einstecken’ – der Automat ist mit einem Schlüsselsystem

ausgestattet.

Darüber hinaus informieren die Mitteilungen "Abgezähltes Geld!" oder "Kein

Wechselgeld" den Kunden darüber, welche Geldrückgabeoptionen er hat. Wurde das

System auf "MDB oder Exec.Münzgerät" eingestellt, hängt die Anzeige davon ab, wie

viel Wechselgeld sich in den Röhren befindet. Für weitere Informationen siehe die mit

dem Wechselgeldgerät gelieferte Bedienungsanleitung.

Die vom Münzgerät angenommenen Münzeinheiten werden ebenfalls angezeigt. Dies

wird auf der Steuerplatine voreingestellt und im Abschnitt über die Programmierung

des Münzeinwurfs im Betriebsprogramm beschrieben.

6.2 Anwahl eines Getränks


Evolution-Automaten sind entweder mit einer numerischen Tastatur oder einem

intuitiven "Getränkeanwahl-Tastenfeld" erhältlich. Mit beiden Auswahlmethoden kann

der Anwender ein Getränk nach seinem Geschmack und in der gewünschten Stärke

wählen.

1. Auswahl eines Getränks – numerische Tastatur

1. Eine Getränkeanwahl wird durch Drücken der entsprechenden nummerierten

Anwahltaste auf der Tastatur, die sich auf die Auswahlmöglichkeiten im

Getränkemenü beziehen, vorgenommen.

76


2. Das folgende Beispiel zeigt die Anwahl eines frisch

gebrühten Kaffees aus frisch gemahlenen

Kaffeebohnen mit zusätzlichem Zucker und

zusätzlichem Kaffeeweißer aus einem Espresso-

Automaten, der auf "Freiverkauf" eingestellt ist.

Der Kunde drückt die Taste 9 und dann die Taste

4 auf der Tastatur. Auf dem Display erscheint die gewählte Nummer.

3. Mit den Tasten Stark, Normal und Mild auf

der Tastatur sind weitere Optionen möglich, um

die persönlichen Präferenzen des Kunden zu

erfüllen.

Hinweis! Wenn nicht innerhalb von fünf Sekunden nach Auswahl des Getränkes

die Stärke gewählt wird, gibt der Automat automatisch ein Getränk mit normaler

Stärke aus.

4. Solange der Kunde nicht seine eigene Tasse in den

Ausgabebereich gestellt hat, wird automatisch ein

Becher aus dem Becherwerk in den

Ausgabebereich ausgegeben und das ausgewählte

Getränk wird in den Becher ausgeschenkt.

Während dieses Vorgangs erscheint auf dem

Display die nebenstehende Nachricht.

2. Auswahl eines Getränks – Getränkeanwahl

Eine Getränkeanwahl wird durch Drücken der entsprechenden Anwahltaste auf dem

Tastenfeld und anschließender Modifizierung der Getränkestärke und der Weißer-/Zucker-

Optionen je nach Wunsch des Kunden vorgenommen. Die Benutzerführung erfolgt über

das Display. Im Betriebsbereiten- Modus leuchten alle Getränkeanwahl-Tasten auf, um

anzuzeigen, dass die verschiedenen Getränke ausgewählt werden können. Die Tasten für

Weißer, Zucker und Start leuchten zu diesem Zeitpunkt nicht auf.

Das folgende Beispiel zeigt die Anwahl eines frisch gebrühten Tees an einem

Frischbrüh-Automaten, der auf "Freiverkauf" eingestellt ist.

1. Drücken Sie die Anwahltaste 3, frisch

gebrühter Tee, auf dem Tastenfeld. Alle

anderen Anwahltasten erlöschen, die Tasten für

Milch, Zucker und Start leuchten auf und der

Automat wechselt vom Betriebsbereit- Modus in

den Anwahlmodus. Auf dem Display erscheint

das nebenstehende Menü.

Frischer Kaffee

Zurück 0.00 Produkt 94

Frisch gebrüht Tee

(Nochmal drücken für Stärke)

Mild Normal Stark

(Drücke Weiß / Zucker / Start)

Kredit .00 10.30 AM

77


Hinweis! Die Vorgabestärke für diese Getränkeanwahl ist "Normal" (siehe

Abbildung).

2. Soll die Stärke auf "Stark" oder "Mild" geändert werden, müssen Sie nochmals die

aktuelle Getränkeanwahltaste drücken. Durch einmaliges Drücken dieser Taste

wird die Anwahl auf "Stark" geändert. Durch erneutes Drücken wird die Anwahl

auf "Mild" geändert.

Durch nochmaliges Drücken der aktuellen Getränkeanwahltaste wird wieder das

Vorgabedisplay angezeigt.

3. Wünschen Sie die Zugabe von Weißer und/oder

Zucker, müssen Sie für jede Anwahl die

entsprechende Taste auf dem Tastenfeld

drücken. Wird die Taste "Weißer" gedrückt,

ändert sich das Display. Die nebenstehende

Vorgabeanzeige erscheint.

4. Wünschen Sie die Zugabe von mehr Weißer, muss die Taste "Weißer" ein zweites

Mal gedrückt werden. Ein drittes Drücken dieser Taste zeigt die Option "Kein

Weißer" an.

Durch erneutes Drücken der Taste "Weißer" wird "Weißer" wieder angezeigt.

5. Wünschen Sie die Zugabe von Zucker, müssen

Sie die Taste "Zucker" drücken. Das Display

ändert sich und das nebenstehende Menü

erscheint.

78



Mild Stark

Normal

(Drücke Weiß / Zuckar / Start)



Kein Weißer

Weißer

Viel Weißer

Drücken Sie die

aktuelle Getränketaste,

um die Stärke

schrittweise zu

erhöhen


Weißer-Taste, um die

Menge zu erhöhen


Kredit .00



Mild Stark

Normal

(Drücke Weiß / Zuckar / Start)



Kein Weißer

Weißer

Viel Weißer



Kein Weißer

Weißer

Viel Weißer

10.31 AM


Kein Zucker

Zucker

Viel Zucker

Kredit .00 10.31 AM

6. Wünschen Sie die Zugabe von "Viel Zucker", muss die Taste "Zucker" ein zweites

Mal gedrückt werden. Ein drittes Drücken dieser Taste zeigt die Option "Kein

Zucker" an.


Kein Zucker

Zucker

Viel Zucker




Zucker-Taste, um

die Menge zu erhöhen

Durch erneutes Drücken der Taste "Zucker" wird Zucker wieder angezeigt.

7. Drücken Sie nach Anwahl des gewünschten Getränks die Taste START auf dem

Tastenfeld. Alle erleuchteten Tasten erlöschen mit Ausnahme der

Getränkeauswahltaste, die blinkt und darauf hinweist, dass das Getränk ausgeben wird.

Solange der Kunde nicht seine eigene Tasse in den

Ausgabebereich gestellt hat, wird automatisch ein

Becher aus dem Becherwerk in den

Ausgabebereich ausgegeben und das ausgewählte

Getränk wird in den Becher ausgeschenkt.

Während dieses Vorgangs erscheint auf dem

Display die nebenstehende Nachricht.

8. Nach Ausgabe des Getränks erscheint auf dem Display die Mitteilung "Vielen Dank".

Dann gibt der Automat einen Ton von sich, bevor er in den Betriebsbereit- Modus

zurückkehrt. Die Nachricht in der Anzeige ändert sich in "Bitte Becher

entnehmen". Das Getränk kann dann vorsichtig aus dem Ausgabebereich genommen

werden und der Automat kehrt in den Betriebsbereit-Modus zurück.

9. Bestimmte Getränkeanwahlen verfügen nicht

über die Stärkeoption oder die Zugabe von

Weißer. Drückt der Kunde zum Beispiel die

Cappuccino-Anwahltaste, erlöschen alle anderen

Cappuccino

Anwahltasten, die Tasten für Zucker und Start

Drücke Zucker / Start

leuchten auf und es erscheint die nebenstehende Kredit .00 12.40 PM

Anzeige. Der Kunde kann entweder die Start-Taste drücken, damit das Getränk

ausgegeben wird, oder zuerst die Zucker-Taste drücken, um Zucker nach seinem

Geschmack zuzugeben (siehe vorstehende Beschreibung).

10. Andere Getränkeanwahlen verfügen nicht über

die Stärkeoption oder die Zugabe von

Weißer/Zucker. Drückt der Kunde zum Beispiel

die Anwahltaste für ein Kakaohaltiges Getränk,

erlöschen alle anderen Anwahltasten, die Start-


Kein Zucker

Zucker

Viel Zucker


Zurück .00

Zubereitung

10.31 AM


Kredit .00

Drücke Start

11.43 AM

79


Tasten leuchten auf und es erscheint die nebenstehende Anzeige. Der Kunde

drückt einfach die Start-Taste und der Automat gibt das Getränk wie oben

beschrieben aus.

3. Auswahl eines Getränks – Auswahl kalter Getränke

Evolution-Automaten können mit einer Kaltgetränkeeinheit mit oder ohne einem

Karbonator ausgestattet sein, damit kaltes Wasser und aromatisierte stille oder CO 2 -

haltige Getränke ausgegeben werden können.

Das folgende Beispiel beschreibt die Ausgabe eines kalten aromatisierten Getränks von

einem Evolution-Automaten mit einer Karbonator-Einheit.

1. Drücken Sie auf dem Tastenfeld die Anwahltaste

für das gewünschte kalte aromatisierte Getränk.

Alle anderen Anwahltasten erlöschen, die

START-Taste leuchtet auf und der Automat

wechselt vom Betriebsbereit- Modus in den

Anwahlmodus. Auf dem Display erscheint das

nebenstehende Menü.

Hinweis! Die Standardeinstellung für kalte Getränke ist "still" (siehe Abbildung).

2. Um ein CO 2 -haltiges Getränk zu erhalten, drücken Sie die aktuelle

Getränkanwahltaste. Durch erneutes Drücken der Taste wird die Einstellung

"Still" wieder hergestellt.

3. Drücken Sie nach Anwahl des gewünschten Getränks die Taste START auf dem

Tastenfeld. Die Getränkeanwahltaste blinkt und zeigt so an, dass das Getränk

ausgegeben wird. Solange der Kunde nicht seine eigene Tasse in den

Ausgabebereich gestellt hat, wird automatisch ein Becher aus dem Becherwerk in

den Ausgabebereich ausgegeben und das ausgewählte Getränk wird in den Becher

ausgeschenkt. Während dieses Vorgangs erscheint auf dem Display "Zubereitung".

4. Nach Ausgabe des kalten Getränks erscheint auf dem Display die Mitteilung

"Vielen Dank". Dann gibt der Automat einen Ton von sich, bevor er in den

Betriebsbereiten- Modus zurückkehrt. Die Nachricht in der Anzeige ändert sich

in "Bitte Becher entnehmen". Das Getränk kann dann aus dem Ausgabebereich

genommen werden und der Automat kehrt in den Betriebsbereiten- Modus

zurück.

80


Kredit 0.00

(Drücke Start)

01.50 PM

6.3 Ersetzen bzw. Aktualisieren von Getränkeanwahl-Schildern

1. Modelle mit numerischer Tastatur


Auf dem Hauptgrafikfeld hinter einer entfernbaren transparenten Abdeckung befinden

sich selbstklebende Schilder für die Getränkeanwahlen und Preise.

Getränkepreisschilder oder Schilder mit Getränkebeschreibungen können wie folgt

aktualisiert oder ersetzt werden:

1. Öffnen Sie die Automatentür. Halten Sie die transparente

Grafikabdeckung mit Ihrer rechten Hand, lösen Sie vorsichtig

die drei Rändelschrauben auf der Rückseite der Tür, mit

denen das Halteprofil der Grafikabdeckung befestigt ist.

2. Entfernen Sie vorsichtig das Halteprofil, die Grafikabdeckung

und die Grafik vom Automaten. Legen Sie die Grafik mit der

Bildseite nach oben auf eine saubere, flache Oberfläche.

3. Aktualisierung der Preise: Entfernen Sie das alte Preisschild vorsichtig vom

Getränkeanwahl-Schild. Aktualisieren Sie die Preise wo notwendig durch

Anbringen neuer selbstklebender Schilder. (Teilenummern entnehmen Sie bitte

dem Abschnitt über Ersatzteile.)

4. Aktualisierung von Getränkeanwahlen und Preisen: Werden

Getränkeanwahlen und Preise geändert, ist es evtl. erforderlich, eine neue Grafik

zu benutzen. Diese ist als Ersatzteil erhältlich.

Ziehen Sie das gewünschte Getränkeanwahl-Schild von der Folie ab und kleben

Sie es unter Verwendung der aufgedruckten Richtungslinien auf die Grafik.

Wichtig: Vergewissern Sie sich, dass die Getränkeanwahlen und die

Nummerierungen mit den in der Automatensoftware programmierten

Getränkewahlen übereinstimmen.

Bringen Sie die Preisschilder wie oben beschrieben an.

5. Bringen Sie die Grafik, die transparente Abdeckung und das Grafik-Halteprofil

wieder an der Tür an. Vergewissern Sie sich, dass die transparente Abdeckung

richtig im Halteprofil sitzt, bevor Sie dieses mit den drei Rändelschrauben

befestigen.

6. Schließen Sie die Automatentür und vergewissern Sie sich, dass der Automat in

den Betriebsbereiten- Modus zurückkehrt.

81

2. Getränkeanwahl-Modelle


Selbsthaftende Getränkeanwahl- und Preisschilder werden auf eine Papierhinterlegung

angebracht, die dann hinter einer transparenten, einrastbaren Abdeckung befestigt

wird. Getränkepreisschilder oder Schilder mit Getränkebeschreibungen können wie

folgt aktualisiert oder ersetzt werden:

1. Öffnen Sie die Tür des Automaten. Lösen Sie den Schnapper, der den Münzmechanismus

verriegelt, und schwenken Sie die Abdeckung in die geöffnete

Stellung.

2. Entfernen Sie vorsichtig die Abdeckung der Steuerplatine. Lösen Sie die beiden

Schrauben über den Schlüssellochschlitzen zum Halten der Abdeckung und heben

Sie die Abdeckung aus dem Automaten.

3. Drücken Sie vorsichtig auf die Schnappklemme (a) (siehe

Bild), um die transparente Schildabdeckung freizugeben.

Entfernen Sie die transparente Abdeckung und die

Schilderfolie von der Tür. Legen Sie die Schilderfolie mit der

Vorderseite nach oben auf eine saubere flache Oberfläche.

4. Aktualisierung von Preisen: Entfernen Sie die alten Preisschilder vorsichtig von

den Getränkeanwahl-Schildern. Ändern Sie den Preis je nach Bedarf unter

Verwendung neuer Haftschilder (für Teilnummern siehe den Abschnitt über

Ersatzteile).

5. Aktualisierung von Getränkeanwahl und Preis: Werden Getränkeanwahlen und

Preise geändert, ist es erforderlich, eine neue Hinterlegung zu benutzen. Diese

sind als Ersatzteil vom Hersteller erhältlich.

Ziehen Sie die Folie von den relevanten Getränkeauswahlschildern

ab und kleben Sie die Schilder anhand der

aufgedruckten Führungen auf die Folie (siehe Abbildung).

Wichtig: Vergewissern Sie sich, dass sich die Getränkeauswahl

und die Nummerierung auf die in der Automatensoftware

programmierten Getränkewahlen beziehen.

Bringen Sie die Preisschilder wie oben beschrieben an.

6. Setzen Sie den Schildhalter hinter die transparente Schildabdeckung und setzen

Sie die ganze Einheit wieder in die Tür ein. Vergewissern Sie sich, dass die

Anschlussstücke der Schilderabdeckung richtig angebracht sind, bevor Sie die

Klemme wieder festdrücken.

82

a


7. Setzen Sie die Abdeckung der Steuerplatine wieder ein und ziehen Sie die

Schrauben fest. Schließen Sie die Münzmechanismus-Abdeckung und vergewissern

Sie sich, dass der Riegel richtig eingeschnappt ist. Schließen Sie die Tür und

vergewissern Sie sich, dass der Automat in den Betriebsbereiten- Modus

zurückkehrt.

83

Abschnitt 7 - Technische Informationen

7.1 Wasserversorgung

Über die Wasserversorgung werden der Heißwassertank und das Drucksystem der

Espresso-Automaten (B2C) mit Wasser versorgt. Wasser wird an der Rückseite des

Automaten über ein elektromagnetisches, mit 24V Gleichstrom betriebenes

Einlassventil, das die Wasserzufuhr je nach Bedarf ein- und ausschaltet, zugeführt.

7.2 Heißwassersystem – Allgemein


1. Wasser wird im Heißwassertank von einem Heizelement mit einer Leistung von

2,4 kW auf die gewünschte Temperatur erhitzt. Die für dieses Element

erforderliche Spannung wird von einem Relais geschaltet, das von der

Steuerplatine des Automaten über ein vom Temperatursensor übertragenes

analoges Signal gesteuert wird.

2. Der Wasserstand im Heißwassertank wird über einen Wasserstandssensor

geregelt. Fällt der Wasserstand unter das erforderliche Niveau ab, betätigt die

Steuerplatine das Wassereinlassventil, bis der erforderliche Wasserstand wieder

hergestellt wurde.

3. Außen am Heißwassertank befindet sich eine Reihe von mit 24V Gleichstrom

betriebenen Ausgabeventilen. Sie leiten das erhitzte Wasser zu den einzelnen

Mischstationen, wo die Produkte hinzugefügt werden, um das Getränk

herzustellen. Das Heißwasserventil sorgt für eine Ausgabe direkt in den Becher.

4. Sollte das Einlassventil ausfallen (oder die Wasserversorgung ausgeschaltet

werden), erkennt die Steuerplatine einen Fehler, nachdem das Signal "offen" für

das Einlassventil zwei Minuten lang aktiv war und der erforderliche Wasserstand

nicht erreicht wurde.

5. Zu diesem Zeitpunkt wird dann die Tastatur

deaktiviert. Alle Ausgaben von der Steuerplatine

(einschließlich des Heizelements) werden

ausgeschaltet und auf dem Display erscheint die

nebenstehende Mitteilung.

Hinweis! Eine Abbildung der einzelnen Teile des Heißwassertanks ist in Abschnitt

12 auf Seite 174 zu finden.

7.3 Heißwassersystem – Espresso-Automaten (B2C)

Das in Espresso-Automaten eingebaute Wassersystem wird im Abschnitt 8 dieses

84


Zeitüberschreitung

füllen

Handbuchs (8.2 – Systemüberblick) im Einzelnen beschrieben.

7.4 Produktausgabe

1. Die zur Herstellung eines Instant- oder Frischbrühgetränks benötigten Produkte

befinden sich in Produktbehältern und werden über eine Produktschnecke im

unteren Teil jedes Behälters ausgegeben. Jede Produktschnecke wird von einem

24V Gleichstrommotor betrieben.

2. Die Produktmenge, die von den einzelnen Behältern ausgegeben wird, regelt die

Steuerplatine des Automaten und kann über das Menü “Produktlaufzeiten” im

Betriebsprogramm justiert werden (für weitere Einzelheiten siehe Seite 34).

3. Die für jede Ausgabe benötigten Produkte werden in eine Mischschale gegeben,

wo sie von einem Hochgeschwindigkeitsmixer mit heißem Wasser vermischt und

anschließend zum Ausgabekopf geleitet werden.

4. Um einen unbehinderten Durchgang des Produktpulvers und -granulats zu

gewährleisten, ist unbedingt sicherzustellen, dass sie vollkommen trocken bleiben.

Zu diesem Zweck wird über ein Absauggebläse Dampf aus dem Mischsystem

abgezogen. Die Stromversorgung für das Absauggebläse erfolgt mit 230V

Wechselstrom.

Hinweis! Das Gebläse läuft kontinuierlich, solange der Schalter an der

Automatentür auf An steht.

5. Espresso-Automaten (B2C): Kaffeebohnen werden in einem Bohnenbehälter

aufbewahrt und über eine Mühle mit 230V Wechselstrom Anschluß, die sich unter

der Öffnung des Bohnenbehälters befindet, in den CoEx® Brüher gegeben.

Die Bohnenmenge, die von dem Behälter ausgegeben wird, regelt die Steuerplatine

des Automaten und kann über Produktlaufzeiten im Betriebsprogramm justiert

werden (für Einzelheiten siehe Seite 37).

7.5 Mischsystem


1. Das Mischsystem wird über eine Motoreinheit mit 24V Gleichstrom und 13.000

UpM betrieben und mischt die Produkte mit heißem Wasser vom

Heißwassertank, um ein Getränk herzustellen.

2. Die Mischeinheiten werden mit einer einzigen Befestigungsschraube von vorne

angebracht. Für Wartungsarbeiten kann die ganze Einheit schnell und leicht von

der Vorderseite des Automaten abgenommen werden.

85

Hinweis! Eine Abbildung der einzelnen Teile des Mischsystems ist in Abschnitt

12 auf Seite 176 zu finden.

7.6 Beweglicher Ausgabekopf

1. Evolution-Automaten verfügen über einen beweglichen Ausgabekopf. Er sorgt

dafür, dass Becher schneller und direkter ausgegeben werden, und verhindert

gleichzeitig eine Kreuzkontamination zwischen Getränken. Der Kopf verfügt, je

nach ausgegebenem Getränk, über zwei verschiedene Ausgabepositionen.

2. Das System wird von einem 24V Gleichstrommotor mit 50 UpM betrieben. Der

Motor ist an ein Ritzel angeschlossen, das in eine Zahnstange am Ausgabearm

eingreift. Über dieses System wird der Ausgabekopf vor und zurück bewegt.

3. Ein Mikroschalter an der Rückseite des Ausgabekopfgehäuses erkennt die

Grundstellung (Kopf eingefahren / keine Ausgabe). Weiterhin ist ein optischer

Sensor eingebaut, der zusammen mit einer Dekodierungshalterung an der

Zahnstange die Position des Ausgabekopfes bestimmt.

4. Der Ausgabekopf an der Vorderseite der Einheit verbindet die Röhren der

verschiedenen Mischsysteme, des Brühers und des heißen Wassers mit separaten

Ausgabedüsen.

Hinweis! Eine Abbildung mit den Einzelteilen des beweglichen Ausgabekopfes ist

in Abschnitt 12 auf Seite 172 zu finden. Die verschiedenen Längen der

Ausgabeschläuche befinden sich auf den Seiten 96 bis 102.

7.7 Becherausgabe


1. Becher (aus Papier oder Plastik) sind in Röhren untergebracht, die sich über der

Becherausgabe befinden. Die Einheit verfügt über einen 24V Gleichstrommotor

zum Positionieren des jeweils richtigen Becherstapels über das Becherwerk.

2. Die Becher werden über einen Becherring getrennt und "ausgegeben". Der

Becherring besteht aus sechs von einer Magnetspule (230V Wechselstrom)

betriebenen Trennnocken und wird von der Steuerplatine des Automaten

geregelt.

3. Der Becherstand wird von einem elektronischen System überwacht. Eine

Infrarot-Leuchtdiode (Bechersensorsender) befindet sich in der Bechereinheit

über dem Becherring und ein Infrarot-Melder (Bechersensorempfänger) ist direkt

gegenüber vorgesehen.

86

4. Das von der Leuchtdiode ausgegebene Licht wird erkannt, wenn KEINE BECHER

vorhanden sind. Ist ein Becherstapel vorhanden, wird der Strahl gebrochen. Wenn

der Becherstapel unter die Leuchtdiode abfällt, wird das übertragene Licht erfasst.

In diesem Fall rückt die Steuerplatine die Becherröhren weiter, bis ein voller

Becherstapel erreicht wird. Der Mikroschalter für die Becherturmposition

gewährleistet, dass die Becherröhren mittig über dem Becherring anhalten.

Hinweis! Der Becherturmmotor läuft solange, bis der nächste Stapel in den

Becherring gegeben wird. Dadurch bricht der Strahl der Leuchtdiode und der

Mikroschalter des Becherturms kehrt in seine normalerweise geöffnete Stellung

zurück. Der Motor läuft weiter, bis der nächste Stapel gefunden wird oder alle

Turmstangen geprüft wurden. Wenn keine Becher vorhanden sind, erscheint auf

der Anzeige die Nachricht "Keine Becher. Bitte Tasse benutzen".

5. Der Motor zum Weiterbewegen der Becherröhren verfügt über einen

Zeitablaufschutz. Maximal dreht sich der Motor 60 Sekunden lang. Wurden bis

Ablauf dieser Zeitspanne keine Becher erfasst, erscheint die Mitteilung "Keine

Becher".

Hinweis! Eine Abbildung der einzelnen Teile des Becherwerks ist in Abschnitt 12

auf Seite 164 zu finden.

7.8 Eimer Voll- Sensoren


1. Die Eimer Voll- Sensoren, die sich im Tropfeimer befinden, erkennen den

Wasserstand im Tropfeimer.

2. Das System besteht aus zwei Sensoren in einem Gehäuse. Ist der Wasserstand

hoch genug, dass beide Sensoren unter Wasser stehen, zeigt der Automat eine

Mitteilung an, die besagt, dass der Tropfeimer voll ist. Der Automat wird

deaktiviert. Dieser Automatenzustand bleibt so lange erhalten, bis der Tropfeimer

entleert wurde.

7.9 Brühereinheit (Frischbrüh-Modelle)

1. Automaten können entweder über einen einfachen Brüher mit Papierzufuhr, der

Frischbrüh-Tee oder Frischbrüh Filterkaffee zubereitet, oder eine doppelte

Brühereinheit verfügen, die sowohl Frischbrüh-Tee als auch Frischbrüh Filterkaffee

herstellt. Die Produkte für Kaffee und Tee werden über separate Behälter in die

Brühereinheit gegeben.

2. Die Brühereinheit wird über einen 24V Gleichstrommotor mit 3,5 UpM, der über

eine an der Antriebswelle angebrachte Führungsnocke geregelt wird, betrieben.

Die Nocke betätigt einen Schalter, der ein logisches Signal an die Steuerplatine

87

sendet, wenn sich der Brüher in der richtigen Position befindet. Der Brühermotor

hält nach 60 Sekunden an, wenn der Grundstellungsschalter nicht erkannt wird.

1. Aufbrühen von Kaffee – Doppelbrüher

1. Wasser und gemahlener Kaffee werden in die obere Kaffeebrühkammer und auf

ein Filtersieb geleitet. Der Motor fährt den Kolben hoch und mischt Produkt und

Wasser.

2. Der Motor fährt den Kolben herunter und das dadurch entstehende Vakuum zieht

gefilterten Kaffee durch das Filtersieb. Wenn der Kolben am Ausgabeadapter

vorbeizieht, läuft Kaffee zum Ausgabekopf. Der Kolben behält diese Position eine

Zeitlang bei, damit der Kaffee abfließen kann.

Hinweis! Es stehen vier programmierbare Verzögerungspositionen zur Auswahl,

die über die Produktlaufzeiten für Frischbrüh-Kaffee eingestellt werden können.

Diese Verzögerungen werden serienmäßig auf Null eingestellt, können aber

erhöht werden, um maximale Kaffeequalität zu erzielen.

3. Der Kaffeesatz wird von einem separaten System beseitigt. Die Kaffee-Wischarme

wischen den Satz vom Filtersieb. Anschließend wird er über ein Leitblech in einen

Kaffeesatzbehälter geleitet. Der Motor bringt den Kolben wieder in seine

Ruhestellung.

2. Aufbrühen von Tee – Doppelbrüher

1. Wasser und Tee werden in die Teebrühkammern geleitet. Der Brüher bleibt

geschlossen, bis die erforderliche Wassermenge durch das System gelaufen ist.

Wenn die Teekammer leer ist, betätigt der Motor den Wischarm und die

benutzten Teeblätter werden von dem Teefiltersieb beseitigt.

3. Aufbrühen von Kaffee/Tee – einfacher Brüher

1. Wasser und Produkt (gemahlener Kaffee oder frische Teeblätter) werden in die

obere Kaffeebrühkammer und auf ein spezielles Filtersieb geleitet. Der Motor

fährt den Kolben hoch und mischt Produkt und Wasser.

2. Der Motor fährt den Kolben herunter und das dadurch entstehende Vakuum zieht

gefilterten Kaffee/Tee durch den Papierfilter. Wenn der Kolben am

Ausgabeadapter vorbeizieht, läuft das Getränk zum Ausgabekopf. Der Kolben

behält diese Position eine Zeitlang bei, damit das Getränk abfließen kann.

88


Hinweis! Es stehen vier programmierbare Verzögerungspositionen zur Auswahl,

die über die Produktlaufzeiten für Frischbrüh-Kaffee/Tee eingestellt werden

können. Diese Verzögerungen werden serienmäßig auf Null eingestellt, können

aber erhöht werden, um maximale Getränkequalität zu erzielen.

3. Nach Beendigung des Ausgabevorgangs öffnet sich der Brüher, damit der

Papierfilter mit Kaffee-/Teesatz aus dem Brüher gefahren werden kann.

Anschließend wird der Kaffee-/Teesatz über ein Leitblech in einen Satzeimer

geleitet. Der Motor bringt den Kolben wieder in seine Ruhestellung und die

Abdeckung des Brühers schließt sich.

7.10 CoEx® Brüher (Espresso-Modelle)

Die einzigartige CoEx® Brüherkombination für Kaffee und Espresso bietet frisch

aufgebrühten Kaffee sowie Kaffee aus frisch gemahlenen Bohnen in einer einzigen

Einheit. Die Einheit wird von einem 24V Gleichstrommotor mit 13 UpM, geregelt von

einem Mikroschalter, betrieben. Der Schalter sendet während der Ausgabe logische

Signale an die Steuerplatine und leitet Abläufe unter Angabe seiner Position ein.

Für vollständige Einzelheiten über den CoEx® Brüher und seine Funktionsweise siehe

Abschnitt 8.

7.11 Netzteil

1. Das Netzteil versorgt den Automaten mit Strom. Es befindet sich oben rechts an

dem Automaten und ist durch Entfernen der oberen rechten Abdeckung zugänglich.

2. Das Netzteil verwandelt 230V Wechselstrom in 24V Gleichstrom, um die im

Automaten angebrachten Ventile, Mixermotoren, Produktmotoren, Brüher, etc. zu

betreiben. Das Relais am Netzteilchassis benutzt einen 24V Gleichstrom-Schaltkreis,

um 230V Wechselstrom für das Heizelement bereitzustellen.

3. Die Ein-/Ausgabeplatine am Netzteilchassis benutzt die Signale von der Hauptplatine,

um Ventile, Mixermotore, den Ausgabekopfmotor, Produktmotoren, Brühermotoren,

etc. zu betreiben.

4. Das Netzteil enthält 5 Sicherungen (B2C-Automaten verfügen über 6

Sicherungen). Und zwar:

● Heizung, 12 Amp T (Keramik) - Heißwassertank

● 240V Zusatzeinheit, 4 Amp (Glas)

● 240V Netzteil, 4 Amp (Glas)


● 240V Kaltgetränkeeinheit, 4 Amp (Glas)

● 240V Münzmechanismus, 4 Amp (Glas)

● Heizung, 12 Amp T (Keramik) - Heißwassertank, B2C-Modelle

89

Hinweis! Abbildungen der einzelnen Teile des Netzteils und der Sicherungstafel

sind in Abschnitt 12 auf Seite 178 - 181 zu finden.

7.12 Netzfilter

Ein Netzfilter an der Rückplatte verhindert, dass Störspannungen in die

Stromversorgung, die Ein-/Ausgangsplatine, die Steuerplatinen und andere empfindliche

Komponenten im Automaten gelangen. Er verhindert auch Störspannungen, die vom

Automaten beim Anschluss an die Netzstromversorgung generiert werden.

7.13 Münzgerät-Transformator

Der Münzgerät-Transformator verwandelt für Münzgeräte mit Executive Protokoll und

bargeldlose Systeme 230V Wechselstrom in 24V Wechselstrom. Die 24V

Wechselstromversorgung wird durch eine eingebaute 4 Amp Glassicherung geschützt,

die sich in der Tür über dem Münzgerät befindet.

7.14 Münz- und Karten-/Schlüsselsysteme

Der Evolution kann mit Münz- oder Karten-/Schlüssel-Verifizierungssystemen, die

entweder Protokoll "A" oder ein MDB-System verwenden, ausgestattet sein Das Münzoder

Karten-/Schlüsselsystem teilt der Steuerplatine des Automaten mit, wie viel

Kredit in den Automaten eingegeben wurde.

7.15 Wechselgeldgerät

1. Das Wechselgeldgerät kommuniziert über eine serielle

Kommunikationsschnittstelle mit der Steuerplatine des Automaten. Es verifiziert

eine Münze und sendet, wenn diese angenommen wird, ein Signal an die

Steuerplatine des Automaten unter Angabe des seit dem letzten Verkauf

insgesamt eingegebenen Geldbetrags.

2. Sobald genügend Kredit eingegeben wurde, wird ein Verkauf zugelassen. Wenn

möglich gibt das Wechselgeldgerät das dem Kunden zustehende Wechselgeld

heraus.

7.16 Münzensperre


Bei Evolution-Automaten, die mit einem Wechselgeldgerät ausgestattet sind, wird die

Münzannahme anhand eines logischen L-Pegels von der Steuerplatine des Automaten

deaktiviert.

90

7.17 Karten-/Schlüsselsystem


1. Das Optional im Automaten installierte Kartensystem kommuniziert nach dem

gleichen Prinzip wie das Wechselgeldgerät mit der Steuerplatine des Automaten.

2. Das Kartensystem teilt der Steuerplatine des Automaten die Kredithöhe auf der

Karte des Kunden mit. Ist für das angewählte Getränk genügend Guthaben

vorhanden, lässt die Steuerplatine des Automaten einen Verkauf zu und teilt dem

Kartensystem die Summe mit, die von der Karte subtrahiert werden muss. Der

neue Endbetrag wird dann auf die Karte des Kunden geschrieben.

Hinweis! Für umfassende Informationen und Programmierungsanweisungen für

alle diese Systeme nehmen Sie bitte Bezug auf das mit dem Verifizierungssystem

gelieferte Handbuch.

91

Abschnitt 8 – Espresso-System (B2C)

Dank der einzigartigen CoEx® Brühereinheit können Evolution B2C Automaten

hochwertige, espresso-basierte Getränke ausgeben, entweder unabhängig (Espresso,

Americano) oder zusammen mit dem löslichen Produkt (Cappuccino, Kaffee Mokka,

etc). Der Automat kann auch hochwertigen Frischbrüh-Kaffee aus einem

vorgemahlenen Produkt herstellen.

8.1 Verkaufsbeispiel

Wenn ein Espresso-Getränk angewählt wird, wird folgender Vorgang eingeleitet:

1. Der Kunde wählt ein Espresso-Getränk an. Frische Bohnen werden in die Mühle

gegeben und die Mühle wird für eine vorbestimmte Zeit betrieben. Der gemahlene

Kaffee wird in den CoEx® Brüher gegeben.

2. Der Brüher begibt sich in die Ausgabeposition. Der Brühermotor startet im

Uhrzeigersinn und veranlasst so, dass die Filtereinheit sich über die

Kolbenkammer legt, der Kolben sich nach oben bewegt und der gemahlene Kaffee

auf diese Weise in eine "Tablette" zusammengedrückt wird.

3. Wenn die Heizung die richtige Temperatur erreicht hat, wird das Einlassventil

geöffnet und das Druckbegrenzungsventil (3 bar) geschlossen. Gleichzeitig

beginnen die Pumpen, Wasser durch das System und in den Brüher zu führen.

4. Während das Wasser durch das System läuft, sendet ein Wasserdurchflussmesser

Impulse zurück zur Hauptsteuerplatine und die Espressoanwahl wird in den

Becher ausgegeben.

5. Nachdem die erforderliche Wassermenge durch das System gepumpt worden ist,

wird das Einlassventil geschlossen und die Pumpe hört auf, Wasser durch das

System zu führen. Der Brüher drückt die benutzte Kaffeetablette zusammen, das

Druckbegrenzungsventil wird geöffnet und das Espresso-Ventil ausgeschaltet.

6. Der Brühermotor kehrt die Bewegungsrichtung des Kolbens um und bewegt den

Kolben zurück zur Oberseite der Kammer. Das Abstreifsystem stößt die benutzte

Kaffeetablette in den Kaffeesatzbehälter ab und der Brüherkolben begibt sich

wieder in die Ruhestellung.

8.2 Systemüberblick


Wichtig: Der Automat muss mit einem Wasserfilter von guter Lebensmittelqualität,

der vorübergehende Kalkabsetzungen (Kesselstein), Schwermetalle (Blei, Kupfer, Eisen,

Kadmium), Chlor sowie organische Schmutzstoffe bzw. Verfärbungen entfernen kann,

92

etrieben werden.

1. Wassereinlassventil

Ein 24V Gleichstrom-Wassereinlassventil, das von einem einzigen Magnet betrieben

wird. Wird ein Getränk ausgegeben, öffnet sich das Einlassventil. Gleichzeitig werden

die Pumpen betrieben, um Wasser durch das System zu leiten.

2. Druckminderungsventil

Ein Druckminderungsventil, das am Systemeingang einen Wasserdruck von 0,5 Bar

wahrt.

3. Durchflussmesser

Während das Wasser durch das System geleitet wird, sendet der Durchflussmesser

Impulse zurück zur Steuerplatine.

4. Schwingungspumpen – 230V Wechselstrom

Bei Anwahl eines Getränks schalten sich die Pumpen im richtigen Moment ein, bis die

erforderliche Wassermenge durch das System gepumpt worden ist.

5. Drucktank

Der Drucktank verfügt über eine Kapazität von 350ml und ist mit einem 2 kW

Heizelement ausgestattet. Kaltwasser wird beim Eintritt in den Tank durch das untere

Anschlussstück diffundiert. Erhitztes Wasser verlässt den Tank durch das obere

Anschlussstück. Im oberen Bereich des Tanks befindet sich ein manuell rücksetzbarer

Überhitzungsschutz, der als Schutzvorrichtung fungiert. Ein an der Vorderseite des

Tanks montierter Temperatursensor misst die Wassertemperatur.

6. Espresso-Ventil

Dieses Ventil führt erhitztes Wasser zum CoEx® Brüher, wenn ein Espresso oder

Frischbrüh-Getränk angewählt wurde.

7. Sicherheitsventil – 12 Bar (mechanisch)

Dieses Ventil gewährleistet die Sicherheit des ganzen Systems. Das Ventil öffnet sich,

wenn der Druck im System 12 Bar übersteigt.

8. Druckventil


Dieses Ventil ist normalerweise geöffnet, sodass das System vom mechanischen 3 Bar

Druckminderungsventil geregelt wird. Es schließt sich während der Ausgabe von

Getränken und sorgt so für höheren Druck im System.

93


9. Druckbegrenzungsventil – 3 Bar (mechanisch)

Dieses 3 Bar Druckventil ist eine mechanische Schutzvorrichtung. Das Ventil sorgt für

eine Wärmeausdehnung, wenn sich der Automat im Betriebsbereit- Modus befindet.

10. Mühlenmechanismus (auf Fließbild nicht abgebildet)

Der Mühlenmechanismus besteht aus einer konischen Mühle (230V Wechselstrom) mit

manueller Einstellung. Bei Wahl eines Espresso- basierendes Getränkes, wird die Mühle

für eine vorbestimmte Zeit aktiviert, um die Bohnen zu mahlen und sie gleichzeitig dem

Brüher zuzuführen. Die Mühle ist mit einem manuellen Einstellmechanismus versehen,

über den Sie den Feinheitsgrad des gemahlenen Kaffees je nach Bevorzugung des

Kunden einstellen können.

11. CoEx® Brüher (auf Fließbild nicht abgebildet)

Die Brühereinheit kann zwischen 5 und 9 Gramm gemahlenen Kaffees aufnehmen.

Nachdem der Kaffee gemahlen und der Brühereinheit zugeführt wurde, bringt der

Brühermotor (24V Gleichstrom) den Brüher in die Ausgabeposition. Dabei benutzt er

die Stromaufnahme des Motors als Steuerung. Der Kaffee wird zu einer runden

"Pulvertablette" zusammengedrückt und Wasser wird durch den Brüher gepumpt.

Nachdem die erforderliche Wassermenge durch den Brüher geleitet worden ist, wird

die nun nasse "Kaffeetablette" zusammengedrückt, um das meiste Wasser aus der

Tablette zu drücken und zu verhindern, dass der Brüher unnötig verschmutzt wird. Die

zusammengedrückte "Tablette" wird dann vom Brüher in den Kaffeesatz-Behälter

abgegeben. Der Brüher kehrt anschließend in seine Bereitschaftsposition zurück.

94


Evolution B2C Wasserfluss-Schaubild

Tropf Eimer

5

13

Pumpe 1

4

14

Temperatursensor

Heizelement

3

Pumpe 2

2

1

Wasser

Anschluß

Sicherheits-

Thermostat

B2C MODUL

CoEx®

Brüher

Anschluß

Adapter

6

7

Zur

Mixer

Station

Nr. 2

Zur

Mixer

Station

Nr. 4

Zum

Tee Pot

Ausgabe

Punkt

Zur

Mixer

Station

Nr. 1

Zur

Mixer

Station

Nr. 3

Heiß

Wasser

Ausgabe

Punkt

12

Anmerkung: System befindet sich

im Ruhezustand.

9

8

Überhitzuns

Schutz

Thermostat

Ventil 1 Ventil 2 Ventil 4

Ventil 3 Ventil 5 Ventil 6

10

Temperatursensor

Heizelement

Füllstands Sensor

1. Wasserinlassventil (Drucktank)

2. Druckminderungsventil

3. Durchflussmesser

4. Pumpen

5. Drucktank

6. Espresso Ventil - 3 Wege

7. Sicherheitsventil - 12 Bar

8. Druckventil - 2 Wege

9. Druckbegrenzungsventil - 3 Bar

10. Heißwasserventile (Instant)

11. Wassertank (5Liter)

12 Wassereinlaßventil

13. Wasser Filter

14. Absperrventil (B2C)

11

Bildnummer:

95

Abschnitt 9 - Auslaufschlauchlängen

9.1 Instant-Automat – 6 Behälter

96


1 2 3 4 5

Schlauch Nr. Durchmesser Länge

1 6 mm ID x 10 mm AD 350 mm

2 6 mm ID x 10 mm AD 300 mm

3 6 mm ID x 10 mm AD 300 mm

4 6 mm ID x 10 mm AD 320 mm

5 6 mm ID x 10 mm AD 350 mm

H = Heißwasser-Auslaufschlauch


2

1

4

3

5

H

9.2 Instant-Automat – 8 Behälter

1

2


3 4 5 6 7


1 6 mm ID x 10 mm AD 350 mm

2 6 mm ID x 10 mm AD 300 mm

3 6 mm ID x 10 mm AD 300 mm

4 6 mm ID x 10 mm AD 320 mm

5 6 mm ID x 10 mm AD 360 mm

6 6 mm ID x 10 mm AD 410 mm

7 6 mm ID x 10 mm AD 460 mm



H

2

1

4

3

5

6

7

97

9.3 Einfacher Frischbrüh-Automat – Papierloser Brüher

98

1 2

3



1 6 mm ID x 10 mm AD 350 mm

2 6 mm ID x 10 mm AD 300 mm

3 6 mm ID x 10 mm AD 300 mm

4 6 mm ID x 10 mm AD 300 mm

5 6 mm ID x 10 mm AD 330 mm

6 8 mm ID x 10 mm AD 370 mm


4


5

2

1

4

3

5

6

H

6

9.4 Doppelter Frischbrüh-Automat – Papierloser Brüher

1

2

3 4



1 6 mm ID x 10 mm AD 350 mm

2 6 mm ID x 10 mm AD 300 mm

3 6 mm ID x 10 mm AD 300 mm

4 6 mm ID x 10 mm AD 300 mm

5 6 mm ID x 10 mm AD 330 mm

6 8 mm ID x 10 mm AD 390 mm

7 8 mm ID x 10 mm AD 370 mm


5

H


2

1

4

3

5

7

6

7

6

99

9.5 Frischbrüh-Automaten – Brüher mit Papierzufuhr (King)

100

1

2

3



1 6 mm ID x 10 mm AD 350 mm

2 6 mm ID x 10 mm AD 300 mm

3 6 mm ID x 10 mm AD 300 mm

4 6 mm ID x 10 mm AD 300 mm

5 6 mm ID x 10 mm AD 320 mm

6 8 mm ID x 10 mm AD 350 mm


4

5


H

2

1

4

3

5

6

6

9.6 Espresso-Automat


1 2 3 4 5


1 6 mm ID x 10 mm AD 350 mm

2 6 mm ID x 10 mm AD 300 mm

3 6 mm ID x 10 mm AD 300 mm

4 6 mm ID x 10 mm AD 300 mm

5 6 mm ID x 10 mm AD 330 mm

6 8 mm ID x 10 mm AD 450 mm



H

2

1

4

3

5

6

6

101

9.7 Espresso-Automat mit Teeoption

102

1 2 3 4



1 6 mm ID x 10 mm AD 360 mm

2 6 mm ID x 10 mm AD 310 mm

3 6 mm ID x 10 mm AD 300 mm

4 6 mm ID x 10 mm AD 300 mm

5 6 mm ID x 10 mm AD 240 mm

6 8 mm ID x 10 mm AD 450 mm

H


5


2

1

4

3

5

6

6

Abschnitt 10 – Diagnose- und Wartungsverfahren

10.1Diagnostik


Auf den folgenden Seiten werden die eventuell angezeigten Fehlermeldungen, über das

Betriebsprogramm zugängliche Diagnosemitteilungen und Fehlerbeschreibungen aufgelistet.

Für weitere Unterstützung wenden Sie sich bitte an die CRANE Merchandising Systems

Technischer Support unter (06103-800033).

Fehlermeldung Diagnose Fehler

Anzeige Beschreibung

Außer Betrieb Keine Grundstellung Ausgabearm ist nicht in der vorgegebenen

Keine Grundstellung Zeit in die Grundstellung zurückgekehrt

Außer Betrieb Keine Ausgabestellung Ausgabearm ist nicht in der vorgegebenen

Keine Ausgabestellung Zeit in die Ausgabestellung gefahren

Außer Betrieb Tropfschale voll Die Tropfschele ist voll

Tropfschale voll

Momentan Init Fehler Neustart Automat Initialisierungsfehler

außer Betrieb

Außer Betrieb - Keine Keine IO Kommunikations Fehler zwischen

IO Kommunikation Kommunikation Hauptplatine und E/A Platine

Initialisierung - CoEx® Brüher nicht richtig

im Automat eingebaut

Momentan Alle Anwahlen Alle Getränkeanwahlen wurden gesperrt

außer Betrieb gesperrt

Außer Betrieb Spülen Automatischer oder Manueller

Spülen Spülzyklus aktiv

- Spülen Ein Spülzyklus wurde unterbrochen

und nicht beendet

Keine Becher Becherturm Der Automat kann keine Becher finden

Bitte Tasse benutzen Keine Becher Becherturm Zeitüberschreitung

Außer Betrieb Keine Becher + Der Automat kann keine Becher finden +

Keine Becher Sensor Fehler Tassensensor Fehler

Keine Becher Keine Becher Keine Becher vorhanden,

Bitte Tasse benutzen der Tassensensor ist in Funktion

Keine Becher Keine Becherausgabe Becheausgabefehler

Bitte Tasse benutzen SureVend An SureVend hat keinen Becher erkannt

Außer Betrieb Tassen Sensor Fehler/ Ein Fehler des SureVend Sensors

Bitte Becher entnehmen Bitte Becher entnehmen wurde während eines Verkaufs erkannt

Außer Betrieb SureVend Fehler und Keine Becher vorhanden und Fehler

Tassen Sensor Fehler Muss SureVend des Tassensensors

Bitte Becher Tassen Sensor Fehler Becher nicht aus dem Ausgabebereich

entnehmen nach abgeschlossenen Verkaufsvorgang

entnommen

103

104




Außer Betrieb Keine Becheausgabe Ring Problem mit Becherwerk (Becherklemmer)

Bitte Tasse benutzen 1 SureVend An/SureVend Es können keine Becher ausgegeben

Fehler und Muss SureVend

Außer Betrieb Kein Wasser Zu wenig Wasser im Heißwassertank

Kein Wasser oder Druckboiler B2C

Außer Betrieb Wasser Tank Wasser im Heißwassertank ist kälter

Wasser Tank aufheizen aufheizen als die minimale Verkaufstemperatur

Außer Betrieb - Zeit- Zeitüberschreitung füllen Das Wassereinlaßventil wurde 2 Minuten

überschreitung füllen zu wenig Wasser angesteuert, der Wasserstand ist zu tief

Außer Betrieb Ungültige Temperatur 1. Fehler zwichen E/A & MPU

Ungültige Temperatur 2. Der Automat hat die optimale Tank

Temperatur überschritten

3. Temperatur Sensor Fehler

Außer Betrieb Brüher Blockiert Der Brüher hat die Grundstellung nicht

Brüher Blockiert verlassen, er kann blockiert sein

Außer Betrieb - Brüher Brüher keine Der Brüher ist nicht zur Grundstellung

keine Grundstellung Grundstellung zurückgekerhrt, er kann blockiert sein

Außer Betrieb - MSG MSG Kommunikation Kommunikations Fehler zwischen

Kommunikation Fehler Fehler Zahlungssystem und Automat

Außer Betrieb Kein Zahlungssystem Der Automat ist für ein falsches Zahlungs-

Kein Zahlungssystem Fatal system konfiguriert oder das Zahlungssystem

antwortet nicht

Momentan Münzgerät ROM MDB Münzgerät ROM Checksumen

außer Betrieb Test Fehler (Fataler Fehler)

Momentan MSG Acceptor MDB Münzgerät Acceptor

außer Betrieb ausgesteckt Ausgesteckt oder Fehlerhaft

Momentan MSG Acceptor blockiert Münzklemmer im Münz Acceptor


Momentan MSG Auszahlung Münzklemmer in der Auszahleinheit

außer Betrieb blockiert

Momentan MSG Tuben Münztubensensor meldet Fehler

außer Betrieb Sensor Fehler

Momentan MSG Alle Tuben gestört Keine benutzbaren Auszahltuben Automat

außer Betrieb kann kein Wechselgeld zurückzahlen

Momentan MSG Tube gestört Problem mit Auszahltube. Tube meldet

außer Betrieb voll, aber Münzzähler ist Null

Momentan Kartensystem Fataler Fehler. Keine Kommunikation

außer Betrieb Kommunikation mit dem Kartensystem

Momentan Einzel Kartensystem Vorübergehender Fehler Kartensystem

außer Betrieb Fehler System in Betrieb. Keine Kommunikation

mit dem Kartensystem




Momentan Kartensystem Wiederholter Fehler Kartensystem, aber

außer Betrieb Comm Fehler Kartensystem in Betrieb. Keine

Kommunikation mit dem Kartensystem

Momentan Kartensystem Fehler Problem mit dem Kartensystem.

außer Betrieb Herstellungsfehler entdeckt

Momentan Kartensystem Kartensystem ist außer Betrieb

außer Betrieb OOS Fehler

Momentan Kartensystem meldet Kommunikationsfehler mit Kartensystem

außer Betrieb Comm Fehler & ist OOS Kartensystem ist außer Betrieb

Momentan Karte blockiert Karte blockiert


Momentan Kartenleser Problem mit dem Kartenleser.

außer Betrieb Herstellungsfehler entdeckt

Momentan Kartensys. Kartenleser muss Gewartet werden

außer Betrieb benötigt Service

- Keine Bohnen Bohnenbehälter oder Kaffeekanister

leer

10.2 Entfernung von Kesselstein aus dem Heißwassertank

Um den richtigen Wasserstand und die richtige Wassertemperatur zu wahren, muss

der Heißwassertank regelmäßig untersucht und bei Bedarf Kesselstein entfernt werden.

Zur Gewährleistung eines langen, störungsfreien Betriebs empfiehlt Crane

Merchandising Systems, dass alle Automaten mit einem Wasserfilter versehen werden.

Kesselstein im Heißwassertank kann auf unterschiedliche Weise entfernt werden. Der

Tank kann ausgebaut und mit einem stumpfen Gegenstand ausgeschabt werden oder

er kann im Automaten belassen und mit einem Kesselsteinentferner gereinigt werden.

Letzteres vermeidet den Ausbau des Temperatursensors, des Wasserstandsensors und

aller Ablassventile aus dem Tank, was mit Zeit- und Geldeinsparungen verbunden ist.

Vergessen Sie nicht, nach der Kesselsteinentfernung einen neuen Wasserfilter und eine

neue Tankdichtung anzubringen.

Die folgenden Schritte dienen ausschließlich als Richtlinie. Nehmen Sie stets Bezug auf

die mit dem Kesselsteinentfernungsmittel gelieferten Anweisungen hinsichtlich

Dosierung und Entfernungsdauer.

1. Schalten Sie den Automaten aus und öffnen Sie die Tür. Entfernen Sie alle Behälter

und hinteren Abdeckungen.

2. Entfernen Sie unter Verwendung des am Tank vorgesehenen Ablassschlauchs den

105


Verschluss und lassen Sie das Wasser aus dem Tank in einen geeigneten,

wasserdichten Behälter ab.

Vorsicht! Warten Sie, bis sich das Wasser im Automaten abgekühlt hat, bevor

Sie es ablassen.

3. Setzen Sie, nachdem das Wasser abgelaufen ist, den Verschluss wieder in den

Ablassschlauch ein. Geben Sie den Kesselsteinentferner in der empfohlenen

Dosierung in den Heißwassertank. Schalten Sie den Automaten ein und warten

sie, bis sich der Heißwassertank gefüllt hat.

4. Schalten Sie den Automaten aus und warten Sie ca. 40 Minuten, bevor Sie den

Tank unter Befolgung des vorstehend beschriebenen Verfahrens wieder ablassen.

5. Setzen Sie einen neuen Wasserfilter ein und schalten Sie den Automaten ein.

Füllen und entleeren Sie den Tank so lange, bis alle Spuren des

Kesselsteinentferners beseitigt sind (mindestens dreimal).

6. Schalten Sie den Automaten ein und warten sie, bis sich der Heißwassertank gefüllt

und erhitzt hat. Füllen und entleeren Sie ihn noch einmal. Der Automat kann nun

wieder in Betrieb genommen werden.

10.3 Wartung des Brühers – nur Frischbrüh-Automaten

Frischbrüh-Automaten sind entweder mit einer doppelten Brühereinheit, die

Frischbrüh-Kaffe und -Tee über die gleiche Einheit ausgibt, mit einer papierlosen Ein-

Kammer-Einheit oder mit einer Ein-Kammer-Einheit mit Papierzufuhr ausgestattet.

Routinemäßige Reinigungs- und Wartungsanleitungen für diese Einheiten sind der

Evolution-Betriebsanleitung – Teil Nr. PR11045000 – zu entnehmen.

1. Ausbauen des Brühers – Papierlose Einheit

1. Öffnen Sie die Tür und stecken Sie den Sicherheitsschlüssel ein. Der Automat ist nun

eingeschaltet.

2. Drücken und halten Sie Taste 2 auf der Servicetastatur an der Innenseite der Tür

(siehe Seite 70), bis der Brüher sich zu seiner vollkommen geöffneten Position begeben

hat. Ziehen Sie den Sicherheitsschlüssel ab, um den Automaten auszuschalten.

Entfernen Sie die Brüherabschirmung, um Zugang zur Brühereinheit zu erhalten.

3. Trennen Sie vorsichtig die Kaffee- und Tee-Wassereinlassschläuche

(Doppelbrüher) bzw. den Wassereinlassschlauch (einfacher Brüher). Trennen Sie

den Ausgabeschlauch (die Ausgabeschläuche) von der Brühereinheit. Ziehen Sie

106

den federgespannten Ausrückstift des Brühers herab und nehmen Sie die

Brühereinheit vorsichtig von ihrer Halterung.

2. Entfernen der Filtersiebeinheiten – Papierloser Brüher

Sowohl der Kaffeebrüher als auch der Teebrüher (Doppelbrüher) enthalten feine

Filtersiebe, die sicherstellen, dass Kaffee- und Teeausgaben den höchsten Standards

entsprechen. Die Siebeinheiten werden wie folgt entfernt:

1. Nehmen Sie die Brühereinheit wie zuvor beschrieben aus dem Automaten und stellen

sie auf einer ebenen Fläche ab. Heben Sie die Riegelstange an und entfernen Sie die

Kammern/Wischarme.

2. Entfernen des Kaffeefiltersiebs: Setzen Sie das Kaffeefilter-Abzugswerkzeug (Teil

Nr. ME10385000) so in die Ausgabeöffnung der Kaffeebrüherkammer ein, dass die

Spitze nach oben zeigt.

3. Halten Sie das Werkzeug an die Rückseite der Kammer, drücken Sie den Filter

vorsichtig hinten nach oben, um ihn zu lösen. Nehmen Sie den Filter aus dem Brüher.

4. Entfernen des Teefiltersiebs: Führen Sie einen kleinen Flachschraubenzieher oder

ähnlichen Gegenstand durch die Teeausgabe nach oben und drücken Sie den Filter

vorsichtig hoch, bis er sich herausnehmen lässt.

5. Weichen Sie das Filtersieb, falls erforderlich, maximal 30 Minuten in einer

vorschriftsmäßig verdünnten Reinigungslösung ein. Spülen Sie die Filter unter

sauberem Wasser ab, bevor Sie diese wieder in die Brühereinheit einsetzen.

6. Ersatzfilter sind vom Hersteller erhältlich.

Kaffeefilter – Teil Nr. PL07155000

Teefilter – Teil Nr. ME1038000


3. Wiederanbringen der Filtersiebeinheiten – Papierloser Brüher

Die folgende Beschreibung bezieht sich auf Kaffee- wie auch Teefilter.

1. Sorgen Sie dafür, dass das Sieb nach oben zeigt. Richten Sie den Filter so aus, dass

sich seine Aufnahmeposition über der Brühkammer befindet. Die Positionslippe

des Filters muss auf den entsprechenden Schlitz der Kammer ausgerichtet sein.

2. Drücken Sie den Filter nach unten, um ihn in seiner Aufnahmeposition

festzustellen.

107

4. Einbau des Brühers in den Automaten – Papierloser Brüher

1. Schieben Sie die Brüherkammer / Wischarme vorsichtig in die Brühereinheit.

Wichtig: Das Anschlussstück des Abstreifarms (a)

muss sich zwischen den Edelstahlarmen (b) befinden

(siehe Abbildung).

2. Richten Sie die Brühereinheit auf ihre Halterung aus

und achten Sie dabei darauf, dass die Antriebswelle

vorschriftsmäßig in Mitnehmer des Brühermotors

einrastet. Drücken Sie die Brühereinheit in ihre

richtige Position und sichern Sie diese mit dem

Spannstift.

3. Bringen Sie den Kaffeeausgabeschlauch / Auslassadapter an den Auslass des

Kaffeebrühers und den Teeausgabeschlauch an den Auslass des Teebrühers an.

Bringen Sie die Kaffee- und Teewassereinlassschläuche wieder an ihre Halterungen

an. Setzen Sie die Brüherabschirmung wieder ein und schließen Sie die Tür des

Automaten. Der Automat schaltet sich ein und der Brüher begibt sich in seine

Grundstellung.

5. Spannungsjustierung der Brühkammer – Papierloser Brüher

Entsteht während eines Brühzyklus eine undichte Stelle zwischen der Brühkammer und

dem Filtersieb ist es evtl. erforderlich, den Spannungsarm der Brühkammer zu

justieren. Eine undichte Stelle ist ein Anzeichen dafür, dass die Brühkammer sich nicht

richtig schließt. Gehen Sie wie folgt vor:

1. Öffnen Sie die Tür und stecken Sie den Türschalter-Sicherheitsschlüssel ein. Der

Automat ist nun eingeschaltet. Drücken Sie die Taste "Brüher öffnen" (2) auf der

Servicetastatur an der Innenseite der Tür. Der Brüher begibt sich zu seiner

vollkommen geöffneten Position und hält an. Ziehen Sie den Sicherheitsschlüssel ab.

2. Heben Sie die Riegelstange an und entfernen Sie die Kammern/Wischarme.

Drücken Sie den "H-Rahmen" (1) herunter und entfernen Sie die T-Stange (2) aus

der Vertiefung. Setzen Sie eine Passscheibe (3) in die Vertiefung ein und bringen

Sie die T-Stange wieder an.

108


Wichtig: Setzen Sie nicht mehrere Passscheiben

gleichzeitig ein, da die Einheit so zu stark gespannt

werden könnte. Dies kann eine Beschädigung der

Brüherlager und Gehäuse der vertikalen Stangen

zur Folge haben.

b

c

a


3. Bringen Sie die Brühkammern / Wischarme wieder in der Brühereinheit an.

Stecken Sie den Türschalter-Sicherheitsschlüssel ein und warten Sie, bis sich der

Automat eingeschaltet hat. Geben Sie mehrere Frischbrüh-Getränke durch den

Brüher aus, um sicherzustellen, dass die Brühkammereinheit sich richtig schließt

und nicht undicht ist.

Hinweis! In den meisten Fällen reicht diese Vorgehensweise, um Undichtigkeit

zu beheben. Ist der Brüher immer noch undicht, wiederholen Sie das oben

beschriebene Verfahren und fügen Sie eine weitere Passscheibe hinzu. Lässt sich

das Problem nicht beheben, entfernen Sie alle Passscheiben und drehen Sie die T-

Stange um eine volle Umdrehung im Uhrzeigersinn. Setzen Sie die T-Stange wieder

in den H-Rahmen ein und geben Sie zur Probe erneut einige Getränke aus.

4. Ist die Spannung richtig eingestellt, der Brüher aber nach wie vor undicht, erhöhen

Sie die Spannung der Brühkammer nicht weiter. Untersuchen Sie den Brüher, um

sicherzugehen, dass kein Vakuumverlust zu beobachten ist, der in der Regel durch

einen gerissenen, abgenutzten oder eingekerbten Zylinder oder eine abgenutzte

Teflon-Kolbendichtung verursacht wird.

6. Ausbauen des Brühers – Brüher mit Papierzufuhr

1. Öffnen Sie die Tür und stecken Sie den Sicherheitsschlüssel ein. Der Automat ist

nun eingeschaltet.

2. Drücken und halten Sie die Taste "Brüher öffnen" (2) auf der Servicetastatur an

der Innenseite der Tür, damit sich der Brüher zu seiner vollkommen geöffneten

Position begibt.

3. Wenn der Brüher seine vollkommen geöffnete Position

erreicht hat, ziehen Sie den Sicherheitsschlüssel ab, um

die Stromversorgung des Automaten auszuschalten.

Reißen Sie den Papierfilter über dem Brüher ab (a).

Entfernen Sie gebrauchtes Papier aus der

Brühereinheit.

4. Entfernen Sie den Ausgabeschlauch des Brühers vom

Ausgabekopf. Ziehen Sie den Ausrückstift des Brühers

herab (b) und heben Sie die Brühereinheit vorsichtig

hoch und von ihrer Halterung.

5. Setzen Sie den Brüher wieder ein, indem Sie ihn auf

seine Halterung schieben. Es ist darauf zu achten, dass

der Mitnehmer in die Antriebswelle des Brühermotors

einrastet. Bringen Sie Ausgabeschlauch wieder am

a

b

109

Ausgabekopf an.

6. Führen Sie das Filterpapier durch den Papierzufuhrmechanismus. Schalten Sie den

Automaten unter Verwendung des Sicherheitsschlüssels ein. Das Filterpapier

dreht sich automatisch und die Brüherkammer kehrt in ihre geschlossene Position

zurück. Bringen Sie die Brüherabdeckung wieder an.

10.4 Justieren des Becherwerks


Wenn die Art oder Größe des vom Automaten ausgegebenen Bechers geändert

werden soll, muss u. U. auch das Becherwerk auf diese neuen Becher eingestellt

werden. Gehen Sie wie folgt vor:

1. Öffnen Sie die Tür. Lösen Sie den Riegel und schwenken Sie die Becherturm-

Einheit von der Tür weg. Heben Sie den Becherturm vorsichtig vom Becherwerk

ab und entfernen Sie ihn. Entfernen Sie evtl. zurückgebliebene Becher.

2. Geben Sie mindestens 4 neue Becher in den Becherring. Beachten Sie dabei den

Abstand, wie er in der nachstehenden Abbildung angezeigt ist.

Hinweis! Der im Schaubild zur richtigen Justierung angezeigte Abstand darf

maximal den halben Durchmesser der Mundrolle betragen, muss aber groß genug

sein, um eine reibungslose Ausgabe des Bechers zu gewährleisten.

3. Justieren Sie bei Bedarf den Becherring, um den

erforderlichen Abstand einzustellen. Lösen Sie die

Schraube des Justierarms (a) und bewegen Sie den

Justierarm (b), bis der richtige Abstand erzielt wird.

Wahren Sie die Position des Justierarms und ziehen

Sie die Stellschraube wieder an.

Hinweis! Bewegen Sie den Arm im

Uhrzeigersinn, um den Abstand für Becher mit

größerem Durchmesser einzustellen, und gegen

den Uhrzeigersinn, um ihn für Becher mit kleinerem Durchmesser einzustellen.

4. Schalten Sie unter Verwendung des Türschalter-Sicherheitsschlüssels die

Stromversorgung des Automaten ein. Drücken Sie auf der Servicetastatur an der

110

Einstellung zu weit Einstellung zu eng Einstellung richtig

(Sehen Sie hierzu die

Anmerkung unten)

Diese Seite

sitzt gegen

den Nocken


Innenseite der Tür die Bechertest-Taste (7) und prüfen Sie, dass der Becher richtig

ausgegeben wird. Wiederholen Sie diesen Vorgang mehrmals, um sicherzugehen,

dass der Mechanismus vorschriftsmäßig funktioniert.

5. Bringen Sie den Becherturm wieder am Becherwerk an und achten Sie dabei

darauf, dass die flache Seite des Becherwerksmotors auf die flache Seite der

Turmaufnahme ausgerichtet ist. Füllen Sie die Röhren mit Bechern. Berühren Sie

die Becher NICHT mit Ihren Händen. Lassen Sie die Becher direkt von der

Verpackung in die Becherröhre fallen.

6. Drehen Sie die Becherturmeinheit wieder in ihre Betriebsposition und achten Sie

darauf, dass der Riegel einrastet. Ziehen Sie den Sicherheitsschlüssel ab und

schließen Sie die Tür.

10.5 Ablassen des B2C Systems – Nur Espresso-Automaten

Müssen Sie Arbeiten am B2C-Wassersystem durchführen, z.B. zwecks Wartung des

Drucktanks, muss unbedingt das nachstehende Verfahren befolgt werden, um eine

sichere Vorgehensweise wie auch ein vorschriftsmäßiges Füllen und Erhitzen des

Systems zu gewährleisten, wenn der Automat eingeschaltet wird.

1. Öffnen Sie die Tür des Automaten und stecken

Sie den Türschalter-Sicherheitsschlüssel ein.

Drücken Sie auf der Servicetastatur an der

Innenseite der Tür die Taste "Automat abkühlen"

(10), um sicherzustellen, dass das System sich

Automat abkühlen

abkühlt. Auf dem Display erscheint die

nebenstehende Mitteilung, während ca. 400ml kaltes Wasser durch das System

und in den Tropfeimer gespült werden.

WICHTIG: Durch Drücken der Taste 10 wird der Software des Automaten

auch mitgeteilt, dass das B2C-System abgelassen wurde, sodass es automatisch

aufgefüllt wird, bevor es beim Einschalten erhitzt wird. Dies ist sehr wichtig und

muss immer bedacht werden.

2. Nach Abkühlung des B2C-Systems erscheint auf dem Display die Mitteilung

"Automat abgekühlt" und es wird kein Wasser mehr durch das System gepumpt.

Entfernen Sie den Tropfeimer und entleeren Sie ihn, bevor Sie ihn wieder in den

Automaten einsetzen. Sorgen Sie dafür, dass alle Schläuche etc. richtig am Eimer

angebracht werden.

3. Trennen Sie die Netzstromversorgung zum Automaten.

111


4. Das Modul wird wie folgt zwecks Wartung entfernt:

Schließen Sie den Schieber des Bohnenbehälters und

entfernen Sie den Kaffeebohnenbehälter zusammen mit

dem Behälter für gemahlenen Kaffee. Lösen Sie die

Schrauben der rechten Tankabdeckung und entfernen Sie

diese. Trennen Sie die beiden Kabelbaumverbinder, die zum

B2C-Modul führen. Nehmen Sie den Kaffeesatzbehälter aus

dem Automaten. Schalten Sie die Wasserversorgung zum

Modul ab. Benutzen Sie dazu den Absperrhahn (1) im

Wasserzulauf unter dem Modul. Lösen und entfernen Sie

den Wassereinlassschlauch (2), der zum Modul führt.

5. Lösen Sie die beiden Sicherungsschrauben am unteren B2C-Modul und entfernen

Sie die obere linke Sicherungsschraube. Heben Sie das Modul vorsichtig an und

aus dem Automaten. Entfernen Sie die untere Abdeckung vom Modul, um Zugang

zum Blindstecker (3) des Tanks zu erhalten. Halten Sie den Kragen fest und

entfernen Sie den Stecker. Befestigen Sie zum Ablass ein Stück Silikonrohr am

Auslass. Führen Sie das andere Ende in einen Eimer.

6. Entfernen Sie den Lufteinlass-Blindstecker (4). Alles Restwasser wird aus dem

System abgelassen, damit Sie sicher an den Systemkomponenten arbeiten können.

7. Gehen Sie wie folgt vor, um das Modul wieder einzusetzen und das System

aufzufüllen:

Entfernen Sie das Ablassrohr vom Ausgang und setzen Sie den Blindstecker wieder

ein. Bringen Sie den Lufteinlass-Blindstecker (4) wieder an. Bringen Sie die untere

Abdeckung wieder am Modul an.

8. Setzen Sie das Modul vorsichtig wieder in den Automaten ein. Ziehen Sie die

beiden unteren Befestigungsschrauben des Moduls an und setzen Sie die obere

linke Schraube ein. Schließen Sie die beiden Kabelbaumverbinder und dann den

Wassereinlassschlauch wieder an.

9. Setzen Sie die rechte Tankabdeckung, den Kaffeebohnenbehälter und Behälter für

112

3

1

4

2


gemahlenen Kaffee wieder ein. Sorgen Sie dafür, dass der Schieber des

Bohnenbehälters geöffnet ist.

10. Vor Einschalten des Automaten muss unbedingt Restluft

aus dem System abgelassen werden, um sicherzustellen,

dass das System ganz angesaugt ist und keine Luftblasen

aufweist. Entfernen Sie die Wasserablaufschale unter

dem B2C-Modul, um Zugang zum 3 Bar

Ventilabsperrhebel zu erhalten. Drücken Sie den Hebel

hinunter, um das Ventil zu öffnen.

11. Stecken Sie den Türschalter-Sicherheitsschlüssel ein. Der Automat wird

initialisiert und das System mit 400ml Wasser gefüllt, bevor er in den

Betriebsbereiten-Modus zurückkehrt. Stellen Sie während des Einschaltvorgangs

des Automaten einen geeigneten Behälter unter den Ventilauslass, um aus dem

Ventil austretendes Wasser aufzufangen. Sobald der Automat in den

Betriebsbereiten- Modus zurückgekehrt ist, sollte der Ventilabsperrhebel

geschlossen werden. Setzen Sie den Tropfeimer in den Automaten und bringen

Sie die Wasserablaufschale wieder am B2C-Modul an. Ziehen Sie den

Sicherheitsschlüssel ab und schließen Sie die Tür.

113

10.6 Wartung des CoEx® Brühers / der Bohnenmühle – nur Espresso-

Automaten

Espresso-Automaten verfügen über die einzigartige CoEx® Brühereinheit, mit der

sowohl frischer Kaffe als auch espresso-basierte Getränke aus gemahlenen Bohnen und

vorgemahlenem Frischbrüh-Kaffee über die gleiche Einheit erstellt werden können.

Routinemäßige Reinigungs- und Wartungsanleitungen für diese Einheit sind der

Evolution-Betriebsanleitung – Teil Nr. PR11045000 – zu entnehmen.

1. CoEx® Brühereinheit / Mühlenklingen – Wartung nach 50.000

Getränkeausgaben

Nach jeweils 50.000 Getränkeausgaben empfiehlt Crane Merchandising Systems eine

Wartung der Brühereinheit und der Mühlenklingen durch einen zugelassenen

Techniker.

Ein CoEx® Wartungssatz (Teil Nr. PH10820000,

siehe nebenstehende Abbildung) ist vom Hersteller

erhältlich und enthält alle erforderlichen

Komponenten, um einen anhaltenden, störungsfreien

Betrieb des Automaten zu gewährleisten.

Der Wartungssatz enthält die folgenden

Komponenten (mit Teil-Nr.):

1. Untere Kolben- und Zylindereinheit – Teil Nr.

ME10592000

2. Filterkopfeinheit – Teil Nr. ME10284000

3. Mühlenklingen – Teil Nr. ME07308000

4. O-Ring – Wassereinlass (nicht abgebildet) –

Teil Nr. ME10595000

Gehen Sie bei der Inspektion nach 50.000 Getränkeausgaben wie folgt vor:

1. Trennen Sie die Netzstromversorgung zum

Automaten. Öffnen Sie die Tür des Automaten.

114


Trennen Sie den Kaffeeausgabeschlauch vom

Auslass des Brühers.

Halten Sie die Einheit wie auf dem Foto dargestellt

fest, stellen Sie den grünen Hebel (a) hoch und

ziehen Sie die Brühereinheit vorsichtig aus dem

Automaten.

2

1

a

3


2. Lösen Sie den Abstreifarm vorsichtig von der

Brühereinheit und legen Sie ihn zur Seite.

Nehmen Sie den Filter aus dem Brüher. Halten Sie

die Filtereinheit wie auf dem Foto dargestellt fest,

drehen Sie den grünen Feststellring gegen den

Uhrzeigersinn in seine geöffnete Position (angezeigt

durch die beiden Pfeile).

Führen Sie die alte Filtereinheit vorsichtig nach

unten und aus der CoEx® Brühereinheit. Entsorgen

Sie die gebrauchte Filtereinheit.

3. Entfernen Sie die Schraube, mit der das

Anschlussstück des Brüherantriebs an der

Eingangswelle befestigt ist, mit einem 3mm

Imbusschlüssel. Ziehen Sie das Anschlussstück von

der Welle und legen Sie es zur Seite.

Sorgen Sie dafür, dass die selbstsichernde Schraubmutter

im Anschlussstück des Antriebs

zurückbleibt.

4. Lösen und entfernen Sie von der Vorderseite des

Brühers aus die drei Sicherungsschrauben, mit

denen die Brühereinheit zusammengeschraubt ist.

Entfernen Sie die vorderen und hinteren

Brüherplatten vorsichtig von der zentralen

Kolbenkammer bzw. der Schwenkarmeinheit.

5. Halten Sie die Einheit wie auf dem Foto dargestellt

fest, drehen Sie die untere Kolben- und

Zylindereinheit im Uhrzeigersinn und heben Sie sie

dann hoch und aus der Schwenkarm- bzw.

Filterhalterungseinheit.

Entsorgen Sie die untere Kolben- und Zylindereinheit.

Reinigen Sie alle auseinander gebauten Komponenten

des Brühers sorgfältig, um alle Spuren von Kaffeesatz

zu beseitigen.

115


6. Nehmen Sie die neue untere Kolben- und

Zylindereinheit aus dem Wartungssatz.

Sorgen Sie vor Befestigung der Einheit an die

Schwenkarm- bzw. Filterhalterungseinheit dafür,

dass sich der untere Kolben (a) in seiner obersten

Hubposition befindet (siehe Foto).

7. Stellen Sie sicher, dass die Kolbenantriebsnocke (b)

wie abgebildet positioniert ist.

Drehen Sie die Kolbenantriebsnocke bei Bedarf bis

zum Anschlag gegen den Uhrzeigersinn.

8. Halten Sie die untere Kolben- und Zylindereinheit

wie auf dem Foto dargestellt fest und führen Sie die

Einheit in die Schwenkarm- bzw.

Filterhalterungseinheit.

9. Vergewissern Sie sich, dass der Führungsblock des

unteren Kolbens (c) in die Kolbenantriebsnocke (c)

eingreift (siehe Foto).

116

a

b


10. Sorgen Sie dafür, dass die Kunststoff-Unterlegscheibe

(a) richtig über die Eingangswelle (Längsseite) geführt

wird (siehe Foto).

Bringen Sie die vorderen und hinteren Brüherplatten

wieder an der zentralen Kolbenkammer bzw. der

Schwenkarmeinheit an. Benutzen Sie dazu die drei

Sicherungsschrauben und -muttern.

Vergewissern Sie sich, dass der Hebel-Mechanismus

des Brühers vorschriftsmäßig funktioniert.

11. Bringen Sie das Anschlussstück des Brüherantriebs

wieder an der Eingangswelle an und achten Sie dabei

darauf, dass die erhöhten Zackenlinien (b) auf ihre

Positionsgrübchen (c) auf der Eingangswelle

ausgerichtet werden.

Sorgen Sie dafür, dass die selbstsichernde Schraubmutter

im Kunststoff-Anschlussstück des Antriebs

zurückbleibt. Bringen Sie die Schraube, mit der das

Anschlussstück des Brüherantriebs an der

Eingangswelle befestigt ist, mit einem 3mm

Inbusschlüssel wieder an.

12. Nehmen Sie die neue Filterkopfeinheit aus dem

Wartungssatz.

Halten Sie die neue Filtereinheit wie auf dem Foto

dargestellt fest, drehen Sie den grünen Feststellring

gegen den Uhrzeigersinn in seine geöffnete Position

(angezeigt durch die beiden Pfeile).

Setzen Sie die Filtereinheit in die Filterhalterung ein

und drehen Sie den grünen Feststellring im

Uhrzeigersinn, um sie festzustellen.

c

b

a

117

13. Bringen Sie den Abstreifarm (d) wieder an die

Filterhalterungseinheit an.

Sorgen Sie dafür, dass sich der Abstreifarm wie

abgebildet unter den Kaffeeauslauföffnungen

befindet (e).

14. Begeben Sie sich zum Automaten und entfernen Sie

den O-Ring (a) vom Wassereinlassrohr. Entsorgen

Sie den Ring. Bringen Sie den im Wartungssatz

enthaltenen O-Ring am Einlassrohr an. Achten Sie

darauf, dass der neue O-Ring richtig sitzt.

Setzen Sie die CoEx® Brühereinheit in den

Automaten ein. Schieben Sie die Einheit in den

Automaten, bis sie hörbar einrastet. Bringen Sie den

Kaffeeausgabeschlauch wieder am Auslass des

Brühers an.

15. Ersetzen der Mühlenklingen.

118


Schieben Sie die Absperrvorrichtung des Bohnenbehälters ein, um den

Frischbohnenauslass zu schließen. Nehmen Sie den

Frischbohnenbehälter vorsichtig aus dem

Automaten und stellen Sie ihn zur Seite.

c

b

Stellen Sie die Stellradeinheit der Mühle (b) hoch

und entfernen Sie diese von der Rückseite des

Mühlenkörpers.

Schrauben Sie den Mühlenkörper (c) gegen den

Uhrzeigersinn los und nehmen Sie ihn aus dem

Klingengehäuse.

Hinweis! Mühlenmechanismus zur Verdeutlichung entfernt.

e

d

a


16. Lösen und entfernen Sie die Schraubenmutter, die Unterlegscheibe und das

Rührrad (d) von der Antriebswelle.

Hinweis! Schraubenmutter ist

Linksgewinde montiert.

mit einem

e

d

Entfernen Sie den Mühlenklingenblock (e) und

entsorgen Sie ihn. Ersetzen Sie ihn durch den neuen

Mühlenklingenblock aus dem Wartungssatz.

Bringen Sie das Rührrad, die Unterlegscheibe und

die Schraubenmutter wieder an. Achten Sie darauf,

dass die Schraubenmutter fest angezogen ist.

17. Nehmen Sie den neuen Mühlenkörper komplett mit innerem Mühlenring aus dem

Wartungssatz. Schrauben Sie den Mühlenkörper im Uhrzeigersinn bis zum

Anschlag in das Klingengehäuse.

Stellen Sie den Mahlgrad neu ein. Eine ungefähre Startposition wird erzielt, indem

der Mühlenkörper um eine ganze Umdrehung gegen den Uhrzeigersinn

zurückgedreht wird.

Bringen Sie die Stellradeinheit der Mühle wieder an der Mühleneinheit an.

18. Setzen Sie den Frischbohnenbehälter in den Automaten ein. Ziehen Sie die

Absperrvorrichtung des Bohnenbehälters bis zum Anschlag heraus.

19. Schalten Sie die Stromversorgung des Automaten ein.

Wichtig! Bevor der Automat wieder in Betrieb genommen wird, müssen Sie eine

Mühlenkalibrierung durchführen (siehe Beschreibung auf Seite ** – **), um den

vorschriftsmäßigen Betrieb der Mühle mit den im Automaten verwendeten

Bohnen zu gewährleisten.

Benutzen Sie das Stellrad der Mühle, um die Klingeneinstellung zu regulieren und

so den gewünschten Mahlgrad zu erzielen.

119


Abschnitt 11 - Elektrische/elektronische Schaubilder

Die Schaubilder auf den folgenden Seiten verdeutlichen das Layout der und die

Verbindungen zwischen den elektrischen und elektronischen Komponenten in

Evolution-Automaten. Die folgenden Schaubilder beziehen sich, solange keine

gegenteiligen Angaben gemacht werden, auf alle Automaten.

11.1 Konsolenplatine/Servicetastatur – numerische Tastatur

120

Service

Tastatur

Anwahl und

Programmier

Tasten

Flachbandkabel

J6

J3

J5

TASTATUR ANSCHLUß

FLACHBANDKABEL


Anzeige

1 2 3

4 5 6

7 8 9

J1

J2

IRDA

ANSCHLUß

ZUR

HAUPTPLATINE

0 C

Konsolen

Platine

STARK Normal Mild

J7

Schwarz/Weiß

Weiß/Grau

Schwarz/Weiß

Lila/Grün

Freiverkaufs

Schalter

Kannen

Schalter


11,2 Konsolenplatine/Servicetastatur – Getränkeanwahl-Tastenfeld

Service

Tastatur

Anwahl und

Programmier

Tasten


J5

1

2

3

4

5

J4


Anzeige

IRDA

ANSCHLUß

J2

Konsolen

Platine

X START

J1

J3

HAUPTPLATINE

ANSCHLUß

FLACHBANDKABEL

Piezo

Lautsprecher

6

7

8

9

0

J6

Schwarz/Weiß

Weiß/Grau

Schwarz/Weiß

Lila/Grün

Freiverkaufs

Schalter

Kannen

Schalter

121

11,3 Steuerplatine


Die Steuerplatine ist die Hauptsteuereinheit für alle Automatenfunktionen. Die Platine

befindet sich an der Innenseite der Tür hinter der Abdeckung des Zahlungssystems. Zugang

zur Platine erhalten Sie wie folgt:

1. Schalten Sie die Stromversorgung des Automaten aus und öffnen Sie die Tür. Lösen

Sie den Riegel, mit dem die Abdeckung des Zahlungssystems festgestellt ist.

2. Öffnen Sie die Abdeckung des Zahlungssystems. Lösen und entfernen Sie die beiden

Schrauben, mit denen die Abdeckung der Steuerplatine befestig ist. Entfernen Sie

vorsichtig die Abdeckung der Steuerplatine.

122

Temp Daten

Temp Com

IR IN-RX

IR OUT-TX

5V+

Abschirmung

Blau

Rot

Hauptplatine

Verbindung

Flachband Kabel

Konsole Konsole

IrDA

DEX RS232

Temperatur Sensor

SureVend Sensor

LED 2 Spannung

LED 1 Kommunikation

Serielle

Kommunikation

Masse

Hauptplatine

Batterie

Zahlungssystem Spannung

Masse

Masse


11,4 Steuerplatine-Verbindungen - 1

Das nachfolgende Schaubild zeigt die Verbindungen zwischen der Steuerplatine und der

Konsolenplatte, den SureVend-Sensoren und dem Heißwassertank. Ebenfalls angezeigt

wird eine Verbindung zum Drucktank, die nur an B2C-Automaten vorgesehen ist.

Hauptplatine

Verbindung

Flachband Kabel

Schwarz

Rot

J6

J10

Weiß

Schwarz

SureVend Sensor

Konsole Konsole

IrDA

Stecker

J9A J9B

Rot

Blau

Hauptplatine

Schwarz

9

8

7

6

J4

} Temperatur Sensor

Temp Daten

Temp Com

5

4

Schwarz

Weiß

Schwarz

Weiß

} SureVend Sensor

J5

IR OUT-TX

IR IN-RX

3

2

Schwarz

Blau

Rot

5V+

1

LED 2 Spannung

LED 1 Kommunikation



Heizung Tank

Überdruck Boiler

(B2C Automaten)

123


11,5 Steuerplatine-Verbindungen - 2

Das nachfolgende Schaubild zeigt die Verbindungen zwischen der Steuerplatine und der

Ein-/Ausgabeplatine, den Kommunikationsanschlüssen des Münzgeräts und der

Schaltmodus-Stromversorgung.

124

Abschirmung

MASSE

Blau

Rot

Hauptplatine

Abschirmung

Blau

Rot

Serielle

Kommunikation

Rot

Blau

Gelb

Geün

Erde

Münzgeräte Kommunikation

E/A Platine Schalt-

Netzteil

Zahlungssystem

Erde

Erde

(siehe unten)

Rot/Rosa

Rot/Schwarz

Batterie

Spannung

N.B. Wenn ein Executive Münzgerät eingebaut wird,

muß eine Executive Interface Platine auf Anschluß J39

gesteckt werden. Die Executive Interface Platine wird

beim Einbau eines MDB Münzgerätes nicht benötigt.


11,6 Ein-/Ausgabeplatine – Instant-Automaten

Die Ein-/Ausgabeplatine befindet sich oben rechts am Automaten. Sie ist an der

Rückseite des Gehäuses befestigt und durch Entfernen der Produktbehälter und der

rechten Tankabdeckung zugänglich.

E/A Platine

LED BESCHREIBUNG

D1 = EINLASS VENTIL WASSERTANK

D2 = MOTOR 1

D3 =

D4 = MOTOR 2

D5 = MOTOR 3

D6 = MOTOR 4

D7 = MOTOR 5

D8 = MOTOR 6

D9 = MOTOR 7

D10 = MOTOR 8

D11 = MIXER 1

D12 = MIXER 2

D13 = MIXER 3

D14 = MIXER 4

D15 = MIXER 5

D16 = VENTIL 1








D24 =

D25 = BECHERTURM MOTOR

D26 = MIXER 6

D27 =

D28 =

D29 =

D30 =

D31 =

D32 =

D33 =

D34 =

D35 =

D36 =

D37 =

D38 =

D39 =

D40 =

D41 =

D42 =

D43 = HEIZUNG RELAIS

D44 =

D45 = AUSGABEKOPF



D48 =

D49 =

D50 =

D51 =

D54 =

D55 =

D56 = BECHERRING MAGNETSPULE

D57 =

D58 =

D59 =

D60 =

D61 =

Ausgabekopf

Motor

Kalt Füll Ventil

Sirup

Punpen

Still Ventil

CO² Ventil

Becherturm Motor

Motoren

Ventile

Mixer

Einlass Ventil

6

5

4

3

2

1

J9

46

45

44

43

42

41

40

39

38

37

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

J3

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

Masse

J7

24V

24V

24V

24V

24V

24V

24V

1

2

3

Schalt-

Netzteil

Heizungs Relais

4

3

2

1

J8

E/A Platine

D42

D41

D40

D39

D38

D37

D36

D35

D34

D33

D32

D31

D30

D29

D28

D27

D26

D25

D24

D23

D22

D21

D20

D19

D18

D17

D16

D17

D15

D14

D13

D12

D11

D10

D9

D8

D7

D6

D5

D4

D3

D2

D1

LED’s

TXD

CLK

4

5

D51

D50

D49

D48

D47

D46

D45

D44

D54

D55

D43

LED’s

Masse

RST

RXD

J5

1

2

3

Serielle

Kommunikation

D56

D57

D58

D59

D60

D61

240V AUSGÄNGE

Masse

Masse

Masse

5V+

Ausgabe

Masse

5V+

Ausgabe

Masse

TXD

CLK

4

5

1

2

3

4

5

6

7

J10 8

9

10

11

12

13

14

15

J2

Masse

RST

RXD

J4

1

2

3

1

2

J6 3

4

5

6

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Tank Heizung

Tank Sensor

Tropf Eimer

Tank Sensor

Wasser Eingabe

Gemeinsam

Ausgabekopf

OPTO Sensor

BEW

Becher Sensor

Ausgabekopf Grundstellung Schalter

Becherturm Positions Schalter

125


11.7 Eingabe-Schaltkreis – Instant-Automaten

Ausgabekopf

OPTO Sensor

126

Sender

Weiß

BEW

Becher Sensor

Sensor

Tropf Eimer

Sensor

Becherturm

Positions Schalter

Ausgabekopf

Grundstellung Schalter

(Abbildung in Grundstellung)

Kalt Füllen Eingabe

Tank

Sensor

Gelb/Schwarz

Blau/Schwarz

Schwarz

Grün

Rot

Orange

Gelb

Rot

Gelb/Grün (1)

Blau/Grün

Gelb/Grün

Orange/Grün

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

Heißwasser

Tank

9

8

7

6

5

4

3

2

1

J6 J2

Masse

Eingabe

Masse

Eingabe

Masse

Sensor

Masse

Sensor

E/A Platine


11,8 Ausgabe-Schaltkreis – Instant-Automaten

AUSGABEKOPF

MOTOR

KALT FÜLLEN VENTIL

SIRUP

PUMPE 3

SIRUP

PUMPE 2

SIRUP

PUMPE 1

STILL

VENTIL

CO²

VENTIL

BECHERTURM

MOTOR

MIXER 6

(INSTANT KAFFEE)

HEIß WASSER VENTIL 8

(KAFFEE ENTKOFFEENIERT)




(INSTANT TEE)


(HEIß WASSER)


(SUPPE)


(TOPPING)


(KAKAOGETRÄNK)


(WEIßER/ZUCKER)

MIXER 5

(INSTANT TEE)

MIXER 4

(SUPPE)

MIXER 3

(TOPPING)

MIXER 2


MIXER 1


ZUTATEN MOTOR 8

(KAFFEE ENTKOFFEENIERT)


(KAFFEE)


(INSTANT TEE)


(SUPPE)


(TOPPING)




(ZUCKER)


(WEIßER)

EINLASS VENTIL

M V P P P V V M W V V V V V V V V W W W W W M M M M M M M M V

ROT/ORANGE

ORANGE/SCHWARZ

GELB

GELB/LILA

GELB/BLAU

GELB/ROSA

GELB/WEIß

GELB/ORANGE

LILA/WEIß

ROT/WEIß

SCHWARZ/ROSA

LILA/ROT

ORANGE

WEIß/GRÜN

SCHWARZ/ROT

GELB/GRAU

GRÜN

GRAU/VIOLET

ROT/WEIß

GRAU

WEIß/BLAU

WEIß/ROSA

GRÜN/ROSA

BLAU/ROSA

GRAU/ROSA

ROSA/SCHWARZ

VIOLET/ROT

ROT/WEIß

SCHWARZ/GELB

ORANGE/GELB

WEIß/GELB

GRÜN/LILA

BLAU/GELB

GRAU/GRÜN

ROSA

ROT/WEIß

6

5

4 J9

3

2

1

46

45

44

43

42

41

40

39 24V

38

37

36

35

34

33

32

31

30 24V

29

28

27

26

25

24

23

22

21

20 24V

19

18

17

16

15

14

13

12

11

10 24V

9

8

7

6

5

4

3

2

1 24V

J3

E/A

PLATINE

127


11,9 Ein-/Ausgabeplatine – Frischbrüh-Automaten


Rückseite des Gehäuses befestigt und durch Entfernen der Produktbehälter und der

rechten Tankabdeckung zugänglich.

E/A PLATINE LED

BESCHREIBUNG

D1 = EINLAß VENTIL WASSERTANK

D2 = ZUTATEN MOTOR 1

D3 =








D11 = MIXER 1

D12 = MIXER 2

D13 = MIXER 3

D14 = MIXER 4

D15 = MIXER 5

D16 = HEIßWASSER VENTIL 1








D24 = BRÜHER MOTOR


D26 =

D27 =

D28 =

D29 =

D30 =

D31 =

D32 =

D33 =

D34 =

D35 =

D36 =

D37 =

D38 =

D39 =

D40 =

D41 =

D42 =

D43 = HEIZUNGSRELAIS

D44 =




D48 =

D49 =

D50 =

D51 =

D54 =

D55 =

D56 = BECHERREING MAGNET

D57 =

D58 =

D59 =

D60 =

D61 =

128

AUSGABEKOPF

MOTOR

KALT FÜLL VENTIL

SIRUP

PUMPEN

STILL VENTIL

CO² VENTIL

BECHERTURM MOTOR

BRÜHER MOTOR

MOTOREN

VENTILE

MIXER

WASSER EINLASS VENTIL

6

5

4

3

2

1

J9

46

45

44

43

42

41

40

39

38

37

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

J3

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

MASSE

J7

24V

24V

24V

24V

24V

24V

24V

1

2

3

SCHALT

NETZTEIL

HEIZUNGS RELAIS

3

2

1

J8

E/A

PLATINE

D42

D41

D40

D39

D38

D37

D36

D35

D34

D33

D32

D31

D30

D29

D28

D27

D26

D25

D24

D23

D22

D21

D20

D19

D18

D17

D16

D17

D15

D14

D13

D12

D11

D10

D9

D8

D7

D6

D5

D4

D3

D2

D1

LED’s

TXD

CLK

4

5

D51

D50

D49

D48

D47

D46

D45

D44

D54

D55

D43

LED’s

MASSE

RST

RXD

J5

1

2

3

SERIELLE

KOMMUNIKATION

4

D56

D57

D58

D59

D60

D61


MASSE

MASSE

MASSE

5V+

AUSGABE

MASSE

5V+

AUSGABE

MASSE

TXD

CLK

4

5

1

2

3

4

5

6

7

J10 8

9

10

11

12

13

14

15

J2

MASSE

RST

RXD

J4

1

2

3

1

2

J6 3

4

5

6

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

HEIßWASSER TANK

FÜLLSTAND SENSOR

TROPF EIMER

SENSOR

WASSER EINGABE

GEMEINSAM

AUSGABEKOPF

OPTO SENSOR

BECHER

SENSOR

BRÜHER GRUNDSTELLUNG SCHALTER

AUSGABEKOPF GRUNDSTELLUNG SCHALTER

BECHERWERK POSITIONS SCHALTER

PAPIER LEER SCHALTER


11.10 Eingabe-Schaltkreis – Frischbrüh-Automaten

Ausgabekopf

OPTO Sensor

Sender

Weiß

BEW

Becher Sensor

Sensor

Tropf Eimer

Sensor

Filterpapier

Leer Schalter

Becherturm


Ausgabekopf



Brüher Grund-

Stellungs Schalter

Kalt Füllung Eingabe

Tank

Sensor

Rot/Schwarz

Gelb/Schwarz

Blau/Schwarz

Rosa/Gelb

Schwarz

Grün

Rot

Orange

Gelb

Rot


Blau/Grün

Gelb/Grün

Orange/Grün

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

Heißwasser

Tank

9

8

7

6

5

4

3

2

1

J6 J2

Masse

Eingabe

Masse

Eingabe

Masse

Sensor

Masse

Sensor

E/A Platine

129


11,11 Ausgabe-Schaltkreis – Frischbrüh-Automaten

130

AUSGABEKOPFE

MOTOR

KALT FÜLLEN

VENTIL

SIRUP

PUMPE 3

SIRUP

PUMPE 2

SIRUP

PUMPE 1

STILL

VENTIL

CO²

VENTIL

BECHERTURM

MOTOR

BRÜHER MOTOR

HEIßWASSER VENTIL 8

(F/B KAFFEE)


(F/B TEE)




(HEßES WASSER)


(SUPPE)


(TOPPING)





MIXER 5


MIXER 4

(SUPPE)

MIXER 3

(TOPPING)

MIXER 2


MIXER 1



(F/BREW KAFFEE)


(F/B TEE)




(SUPPE)


(TOPPING)




(ZUCKER)


(WEIßER)


M V P P P V V M M V V V V V V V V W W W W W M M M M M M M M V

ROT/ORANGE


GELB

GELB/LILA

GELB/BLAU

GELB/ROSA

GELB/WEIß

GELB/ORANGE

LILA/WEIß

ROT/WEIß

SCHWARZ/ROSA

LILA/ROT

ORANGE

WEIß/GRÜN

SCHWARZ/ROT

GELB/GRAU

GRÜN

GRAU/VIOLET

ROT/WEIß

GRAU

WEIß/BLAU

WEIß/ROSA

GRÜN/ROSA

BLAU/ROSA

GRAU/ROSA

ROSA/SCHWARZ

VIOLET/ROT

ROT/WEIß

SCHWARZ/GELB

ORANGE/GELB

WEIß/GELB

GRÜN/LILA

BLAU/GELB

GRAU/GRÜN

ROSA

ROT/WEIß

6

5

4 J9

3

2

1

46

45

44

43

42

41

40

39 24V

38

37

36

35

34

33

32

31

30 24V

29

28

27

26

25

24

23

22

21

20 24V

19

18

17

16

15

14

13

12

11

10 24V

9

8

7

6

5

4

3

2

1 24V

J3

E/A

PLATINE


11.12 Ein-/Ausgabeplatine – B2C-Automaten


Rückseite des Gehäuses befestigt und durch Entfernen der Produktbehälter / Behälter

für gemahlenen Kaffee und der rechten Tankabdeckung zugänglich.

E/A PLATINE LED

BESCHREIBUNG

COEX BRÜHER

MOTOR

AUSGABEKOPF

MOTOR

D1 = EINLASS VENTIL WASSERTANK EINLASS VENTIL B2C MODUL


DRUCK ENTLASTUNGS VENTIL

D3 =


ESPRESSO VENTIL






D10 =

KALT WASSER EINLASS VENTIL

D11 = MIXER 1

D12 = MIXER 2

SIRUP

D13 = MIXER 3

PUMPEN

D14 = MIXER 4

D15 = TEEPOT MOTOR

STILL WASSER VENTIL


CO² WASSER VENTIL


BECHERTURM MOTOR





D22 =

D23 =

D24 =


D26 =

D27 =

D28 =

D29 =

D30 =

D31 =

D32 =

D33 =

D34 =

D35 =

D36 =

D37 =

MOTOREN

D38 =

VENTILE

D39 = ESPRESSO VENTIL

MIXER

D40 = DRUCK VENTIL

D41 = EINLASS VENTIL - B2C

D42 =

D43 = HEIZUNGS RELAIS - B2C

D44 = HEIZUNGS RELAIS - HEIßWASSERTANK




D48 =

D49 =

D50 =

D51 = BRÜHER MOTOR - IMMER AN




D56 = BECHERAUSGABE MAGNET

D57 =

D58 = PUMPE 1

D59 = PUMPE 2

D60 = MÜHLE

D61 =

6

5

4

3

2

1

J9

46

45

44

43

42

41

40

39

38

37

36

35

34

33

32

31

30

29

28

27

26

25

24

23

22

21

J3

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

MASSE

J7

24V

24V

24V

24V

24V

24V

24V

1

2

3

SCHALT-

NETZTEIL

3

2

1

J8

E/A

PLATINE

D42

D41

D40

D39

D38

D37

D36

D35

D34

D33

D32

D31

D30

D29

D28

D27

D26

D25

D24

D23

D22

D21

D20

D19

D18

D17

D16

D17

D15

D14

D13

D12

D11

D10

D9

D8

D7

D6

D5

D4

D3

D2

D1

LED’s

TXD

CLK

4

5

SERIELLE

KOMMUNIKATION

HEIZUNGS RELAIS

D51

D50

D49

D48

D47

D46

D45

D44

D54

D55

D43

LED’s

MASSE

RST

RXD

J5

1

2

3

4

D56

D57

D58

D59

D60

D61


MASSE

MASSE

MASSE

5V+

AUSGABE

MASSE

5V+

AUSGABE

MASSE

TXD

CLK

4

5

1

2

3

4

5

6

7

J10 8

9

10

11

12

13

14

15

J2

MASSE

RST

RXD

J4

1

2

3

1

2

J6 3

4

5

6

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

HEIßWASSERTANK

FÜLLSTAND SENSOR

TROPFEIMER

SENSOR

WASSER EINGABE

GEMEINSAM

DURCHFLUß

MESSER

AUSGABEKOPF

OPTO SENSOR

BECHER

SENSOR

BRÜHER GRUNDSTELLUNG SCHALTER

AUSGABEKOPF GRUNDSTELLUNG SCHALTER

BECHERTURM POSITIONS SHALTER

TEEPOT BRÜHER GRUNDSTELLUNG SCHALTER

131


11.13 Eingabe-Schaltkreis – B2C-Automaten

Ausgabekopf

OPTO Sensor

132

Sender

Weiß

BEW

Becher Sensor

Sensor

Durchflussmesser

Tropf Eimer

Sensor

Tee Pot Brüher Grund

Stellung Schalter

Becherturm


Ausgabekopf



Brüher Grund-

Stellung Schalter

Kalt Füllung Eingabe

Tank

Sensor

Rot/Schwarz

Gelb/Schwarz

Blau/Schwarz

Rosa/Gelb

Schwarz

Grün

Rot

Orange

Gelb

Rot


Blau/Grün

Gelb/Grün

Orange/Grün

33

32

31

30

29

28

27

26

25

24

23

22

21

20

19

18

17

16

15

14

13

12

11

10

J6 J2

Heizung

Wasser Tank

9

8

7

6

5

4

3

2

1

Masse

Eingabe

Masse

Eingabe

Masse

Sensor

Masse

Sensor

E/A Platine


11.14 Ausgabe-Schaltkreis – B2C-Automaten

COEX BRÜHER

MOTOR

AUSGABEKOPF

MOTOR


B2C MODUL

DRUCKENTLASTUNGS

VENTIL

ESPRESSO

VENTIL

KALT FÜLLEN

VENTIL

SIRUP

PUMPE 3

SIRUP

PUMPE 2

SIRUP

PUMPE 1

STILL

VENTIL

CO²

VENTIL

BECHERTURM

MOTOR

HEI?WASSER VENTIL 6

(F/B TEE)


(HEIßES WASSER)


(SUPPE)


(TOPPING)





BRÜHER MOTOR

(TEE POT)

MIXER 4


MIXER 3

(TOPPING)

MIXER 2


MIXER 1



(F/B KAFFEE)


(F/B TEE)




(TOPPING)




(ZUCKER)


(WEIßER)


M M V V V V P P P V V M

V V V V V V M W W W W M M M M M M M V

ORANGE/ROSA

WEIß

ROT/ORANGE


GRÜN/ORANGE

ORANGE/ROT

ROT/GRÜN

GELB

GELB/LILA

GELB/BLAU

GELB/ROSA

GELB/WEIß

GELB/ORANGE

LILA/WEIß

ROT/WEIß

WEIß/GRÜN

SCHWARZ/ROT

GELB/GRAU

GRÜN

GRAU/VIOLET

ROT/WEIß

GRAU

WEIß/BLAU

WEIß/ROSA

GRÜN/ROSA

BLAU/ROSA

GRAU/ROSA

VIOLET/ROT

ROT/WEIß

SCHWARZ/GELB

ORANGE/GELB

WEIß/GELB

GRÜN/LILA

BLAU/GELB

GRAU/GRÜN

ROSA

ROT/WEIß

6

5

4 J9

3

2

1

46

45

44

43

42

41

40

39 24V

38

37

36

35

34

33

32

31

30 24V

29

28

27

26

25

24

23

22

21

20 24V

19

18

17

16

15

14

13

12

11

10 24V

9

8

7

6

5

4

3

2

1 24V

J3

E/A

PLATINE

133


11.15 Stromlaufplan – Instant- & Frischbrüh-Automaten

134

Violet/Orange

4

3

2

1

Lila/Schwarz

J8

TEMP AUSSCHALTUNG

(SELBST ZURÜCKSETZEND)

Lila/Orange Rot

4

3

Leistungs

Relais

2 1

Becherring

Magnetspule

1

2

3

4

5

6

7

8

9

J10

Braun/Schwarz

Braun/Grau

Blau(1)

10

11

12

13

Sicherung

(Heizung) - 12A

Überhitzungsschalter Wassertank

(Manuelle Zurücksetzung)

14

15

Rot

Blau(1)

24V 1

J7 2

Masse 3

Braun(1)

Braun

Weiß/Rot

Weiß/Schwarz

Blau(1)

6 0V 240V N

3

5 0V TB1 2

240V PSU (4A)

Rosa/Weiß

4 0V

240V L

1

TB2

3 +24V

2 +24V

1 +24V

Schalt

Netzteil

2.4KW Heizung

Heißwasser

Tank

KALTGETRÄNKE

Braun/Blau

KALTGETÄNKE EINHEIT

AN/AUS SCHALTER

KALTGETRÄNKE EINHEIT (4A)

Braun/Blau(1)

KARBONATOR

FILTER

Braun(1)

Blau(1)

Absauglüfter

240V SYSTEM (4A)

Tür

Schalter

Aus/An

Braun(1)

Blau

Blau

L

L

E E

N

N

Netzfilter

Blau

L

Blau(1)

Grün/Gelb

E

Blau

N

Netzstecker

230V AC

Münzgeräte

Transformator

Münzgeräte

Sicherung (4A)

Grau/Orange(1)

0V 240V

24V AC

20VA 24V

Grau/Blau

Grau/Orange

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15


11.16 Stromlaufplan – B2C-Automaten

Schwarz/Grau

Violet/Orange

4

3

2

1

Lila/Schwarz

J8

Lila/Grün

TEMP AUSSCHALTUNG

(SELBST ZURÜCKSTELLEND)

Lila/Orange Rot

4

3

4

3

Heizungs

Relais 2

Heizungs

Relais 1

2 1

2 1

Becherring

Magnetspule

1

2

3

4

5

6

7

8

9

J10

Braun/Grün

Braun/Rot

Braun/Schwarz

Braun/Grau

Blau(1)

10

11

12

13

Sicherung


Überhitzungsschalter Boiler


Sicherung




14

15

Rot

Blau(1)

24V 1

J7 2

Masse 3

Braun(1)

Braun

Braun(1)

Braun

Weiß/Rot

Weiß/Schwarz

Blau(1)

6 0V 240V N

3

5 0V TB1 2

240V PSU (4A)

Rosa/Weiß

4 0V

240V L

1

TB2

3 +24V

2 +24V

1 +24V

Schalt

Netzteil

2.0KW Heizung

Druck Boiler

2.4KW Heizung

Heißwasser Tank

KALTGETRÄNKE

Braun/Blau

KALTGETRÄNKE EINHEIT

AN/AUS SCHALTER

KALTGETRÄNKE EINHEIT (4A)

Braun/Blau(1)

KARBONATOR

FILTER

Braun(1)

Blau(1)

Absauglüfter

240V SYSTEM (4A)

Tür

Schalter

Aus/An

Braun(1)

Blau

Blau

L

L

E E

N

N

Netzfilter

Blau

L

Blau(1)

Grün/Gelb

E

Blau

N

Netzstecker

230V AC

Münzgeräte

Transformator

Münzgeräte

Sicherung (4A)

Grau/Orange(1)

0V 240V

24V AC

20VA 24V

Grau/Blau

Grau/Orange

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

135

11.17 Heizungsregelkreis

136

ANMERKUNG: Druck Boiler und

Heizungs Relais 2 werden nur in

Evolution B2C Automaten verwendt.

Druck

Boiler

2.0 kW

Heizungs Element

Braun

Überhitzungsschalter Boiler


Weiß

Braun/Rot

Schwarz

Temperatur

Sensor


Tank

Sensor

2.4 kW

2

Heizungs Element

Braun

Weiß

Heißwasser

Tank



Heizungs

Relais 2

Schwarz

Temperatur

Sensor

Braun/Grau

Hauptplatine

9 8 7 6 5 4 3 2 1

2

Temp Daten

Temp Com

Temp Daten

Temp Com

IR IN-RX

IR OUT-TX

5v+

Blau (1) 240V

N

Heizungs

Relais 1

Gelb/Grün

Orange/Grün

Blau (1)

E/A Platine

6

5

4

3

2

1

J6

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

J10

Masse

Sensor


1. Die Wassertemperatur im Heißwassertank und Drucktank (B2C-Automaten)

wird über den Temperatursensor geregelt. Der Temperatursensor verfügt über

einen veränderlichen Widerstand, d.h. bei niedriger Temperatur ist der

Widerstand hoch und bei hoher Temperatur ist der Widerstand niedrig.

2. Der Temperatursensor sitzt direkt im Wasser und misst die Wassertemperatur

kontinuierlich. Der Widerstand des Temperatursensors wird von der

Steuerplatine als Temperaturwerte ausgelegt.

Hinweis! Der Widerstand des Temperatursensors sollte bei Raumtemperatur bei

ca. 3000 Ohm liegen. Bei hoher Temperatur (96°C) sollte er ca. 220 Ohm

betragen.

3. Muss das Wasser erhitzt werden, sendet die Steuerplatine ein Signal über den

Kommunikationsanschluss an die Ein-/Ausgabeplatine (Signal Heizung An). Die Ein-

/Ausgabeplatine schaltet dann eine 24V Spannung zum Heizungsrelais. Dies

schaltet wiederum eine 240V Versorgung an das Heizelement, welches das

Wasser erhitzt.

Hinweis! Das im Heißwassertank angebrachte Heizelement verfügt über eine

Leistung von 2,4 kW. Das im Drucktank angebrachte Heizelement (nur B2C-

Automaten) verfügt über eine Leistung von 2 kW.

4. Dieser Vorgang findet so lange statt, bis das Wasser die im

Konfigurationsprogramm eingestellte Temperatur erreicht hat.

5. Sollte das Wasser im Heißwassertank zu stark erhitzt werden und überkochen,

unterbricht eine Sicherheitsthemostat im Überlauf bei ca. 90°C innerhalb von 60

Sekunden die Stromversorgung zum Heißwassertank.

6. Wenn die Höchsttemperatur (eingestellt über das Temperatur-

Konfigurationsprogramm) erreicht ist, wird das Signal "Heizung An" vom

Kommunikationsanschluss entfernt, wodurch die 24 Volt Spannung von der Ein-

/Ausgabeplatine weggeschaltet und somit das Heizungsrelais und das Heizelement

ausgeschaltet werden.

7. B2C-Automaten: Jedes Mal, wenn ein espressobasiertes Getränk angewählt

wird, wird während der Gesamtdauer der Ausgabe das Wasser im Drucktank

erhitzt.

137

138


Abschnitt 12 – Ersatzteile

In diesem Abschnitt werden die Ersatzteile aufgeführt, die für den Evolution-Automaten

verfügbar sind. Die Benutzung dieser Komponenten bei Wartungs- und

Reparaturarbeiten am Automaten wird zu einer bedeutenden Verlängerung der

Lebensdauer des Automaten beitragen.

Für alle Ersatzteilbestellungen und Anfragen:

Telefon: 06103/8000349

Fax: 06103/8000350

E-Mail: spareparts@cranems.de


139

140

17

16

15

14

13

12

11

10


Außenansicht

1

2

3

4

5

6

7

8

9

8


Außenansicht

Bez.-Nr. Teil-Nr. Beschreibung der Komponente

1 PL10272000 Formteil Tür

2 PR10492000 Evolution Namensschild

3 (a) PR10915000 Bedienungsanleitung - GB

(b) PR11009000 Bedienungsanleitung – Deutsch

4 Bedientafel – Siehe Seiten 147 - 149

5 PL10271290 Formteil Tür – klein

6 PL10005290 Münzrückgabetaste – schwarz

7 PL10003290 Formteil Münzeinwurf – schwarz

8 PL10007290 Rahmenkonstruktion – schwarz

9 PL10270290 Formteil Tür – groß

10 MT10616290 Vordere Sockelblende

11 (a) GR11225000 Bild unten - blau

(b) GR11226000 Bild unten - rot

12 PL10274000 Tropfschalenrost

13 (a) C4322113 Türverschlussgriff

(b) ME03200000 Schlosseinsatz

(c) ME03274000 Schlüssel – Nr. 3704

14 ME01166000 Schloß Kanne / Freiverkauf

15 (a) PR11227000 Anwahlschilder Halteplatte - numerisch

(b) PR11219000 Anwahlschilder - numerisch

(c) PR11220000 Anwahlschilder - numerisch

(d) PR08687000 Preisschilder, Euro - numerisch

16 (a) GR11048000 Bild, rot – „à la carte”

(b) GR11049000 Bild, blau – „à la carte”

(c) GR11050000 Bild, rot, B2C – „à la carte”

(d) GR11080000 Bild, blau, B2C – „à la carte”

(e) GR11212000 Bild, rot – numerisch

(f) GR11213000 Bild, blau – numerisch

(c) GR11214000 Bild, rot, B2C – numerisch

(d) GR11215000 Bild, blau, B2C – numerisch

17 PL10276000 Bildabdeckung – transparent

141

142

20

19

18

17

16

15

14

13

12

11


Tür

1

2

3

4

5

6

7

8

9

10


Tür


1 MT00011G29 Türschalter-Aktuator

2 MT10666000 Positionshalterung für Sperrstange

3 Becherturm – Seite 164

4 MT10665000 Türsperrstange

5 MT10667000 Sperrnocke

6 FA01416000 M5 Rändelmutter

7 SureVend Sensoreinheit – Seite 202

8 (a) PH04863000 Becherfang – 180ml

(b) PH04864000 Becherfang – 200ml

9 ME04926001 Federstift (Ausrasten der Tropfschale)

10 PL10273000 Tropfschale

11 MT10648000 Tür des Zahlungssystems

12 C1671090 Kasse

13 (a) ME01859000 Kassenschloss

(b) Kassenschlüssel – Nr. 300245

14 PL10006290 Formteil Münzrückgabeschale

15 MT10169290 Klappe Münzrückgabe

16 (a) MT10162250 Sockel für Münzschacht

(b) MT10163250 Abdeckung für Münzschacht

(c) MT10164250 Halterung für Münzschacht

17 MT10167250 Rückgabehebel

18 LO10979000 Bandkabelverlängerung

19 EL10025001 Servicetastatur

20 MT10652290 Oberes hinteres Türblatt

143

144

12

11

10

9

8

7

6


Innenansicht – Instant-Automaten

13 14

1

2

3

4

5




1 LO10569000 Hauptkabelbaum

2 Behältereinheit – siehe Seite 166

3 Mischsystem - siehe Seite 176

4 MT10700000 Untere Abdeckung – rechts

5 Wasserfilter – siehe Seiten 208 - 213

6 PL01172000 Tropfeimer

7 WO05396000 Wasserstandsensor

8 Kaltgetränkeeinheit

9 MT10699000 Untere Abdeckung – links

10 MT10636000 Verriegelungshaken

11 PH03674001 Handbrause

12 (a) WO10812000 Serviceschlüssel mit Binder

(b) PL06334000 Serviceschlüssel

13 MT10705000 Tankabdeckung – links

14 MT10706000 Tankabdeckung – rechts

145

146

13

12

11

10

9



(ohne Abdeckungen)

1

2

3

4

5

6

7

8





1 Netzteil – siehe Seite 178

2 Sicherungstafel – siehe Seite 180

3 EL11084000 Netzfilter

4 (a) LO10815000 Netzkabel – britische Automaten

(b) EL03991000 Netzkabel – Europäische Automaten

5 MO10152000 Produktmotor, 130 UpM

6 Mixermotor – siehe Seite 176

7 Absauggebläse – siehe Seite 204

8 (a) VA11337000 Einlassventil (nur Automaten für Heißgetränke)

(b) VA10769000 Einlassventil, doppelt

9 ME10533000 Fußeinheit

10 Ausgabekopf – siehe Seite 172

11 (a) LO10570000 Kabelbaum, linkes Modul

(b) LO10571000 Kabelbaum, rechtes Modul (nur 8 Behälter)

12 MT10630080 Halterung für Überlaufschale

13 Heißwassertank – siehe Seite 174

147

148

16

15

14

3

13

12

11

10

9


Innenansicht – Frischbrüh-Automaten

(papierloser Zuma-Brüher)

17 18

1

2

3

4

5

6

7

8



(papierloser Zuma-Brüher)



2 Frischbrüh-Behältereinheit – siehe Seite 168


4 PL10297001 Verlängerter Schacht - Tee

5 MT10688080 Brüherabdeckung

6 MT10689000 Satzabweiser Brüher


8 WO10803000 Frischbrüh-Satzeimer



11 MT10628000 Blindplatte (nur Automaten für Heißgetränke)




15 PH03674001 Sprühschlauch





149

150



(papierloser Zuma-Brüher – mit entfernten Abdeckungen)

15

14

13

12

11

10

9

8

1

2

3

4

5

6

7


(papierloser Zuma-Brüher – mit entfernten Abdeckungen)





(a) LO10815000 Netzkabel – britische Automaten*

(b) EL03991000 Netzkabel – Europäische Automaten*


5 Frischbrüh-Motor – siehe Seite 182



7 MT10737080 Halterung für Eimergestell


9 ME04280000 Eimerpositionierer





(b) LO10571000 Kabelbaum, rechtes Modul



* Nicht abgebildet


151

152

15

14

13

12

11

10

9

8

7



(King-Brüher)

16 17 18 19 20

1

2

3

4

5

6






2 Frischbrüh-Behältereinheit – siehe Seite 168



5 MT10779000 Satzabweiser Brüher

6 WO10803000 Frischbrüh-Satzeimer



9 MT10628000 Blindplatte (nur Automaten für Heißgetränke)





14 PH03674001 Sprühschlauch




17 WF01176000 Filterpapierrolle

18 ME01849000 Sicherungsklemme für Filterrolle

19 ME00038001 Filterrollenstange


153

154

16

15

14

13

12

11

10



(King-Brüher – mit entfernten Abdeckungen)

1

2

3

4

5

6

7

8

9


(King-Brüher – mit entfernten Abdeckungen)


1 MT04148080 Halterung für Filerpapierrolle







6 Frischbrüh-Motor – siehe Seite 182




9 MT10737080 Halterung für Satzeimer







(b) LO10571000 Kabelbaum, rechtes Modul




155

156

13

12

11

10

9

8


Innenansicht – B2C-Automaten

14 15

1

2

3

4

5

6

7




1 LO10786000 Hauptkabelbaum – B2C

2 PL10792000 Behälter für frische Kaffeebohnen



5 Teebrüher – siehe Seite 198


7 WO10804000 Satzeimer – B2C





12 PH03674001 Handbrause





157

158

17

16

15

14

13

12

11

10




1

2

3

4

5

6

7

8

9









4 CoEx® Modul – siehe Seite 192

5 Teebrüher – siehe Seite 198



7 B2C-Schlauch

8 MT10739080 Halterung für Eimergestell








(b) LO10782000 Kabelbaum für B2C-Modul





159

7

160

8

6


Tastatur – numerisch

5

2

1

3

4

Tastatur – numerisch


1 EL10462000 Konsolenplatine – numerische Tastatur

2 EL10024000 Display

3 EL10256000 Hauptplatine

4 SA10457000 Schaltplatine – numerische Tastatur

5 Gummi-Tastenfeld

6 PL10271000 Formteil Tür – klein

7 PL10275000 Konsole – numerische Tastatur

8 PL10040001 Abdeckung Display

LO10225000 Verbindungskabelbaum – Konsolenplatine

zur MPU*

LO10958000 Verbindungskabelbaum – IRDA*



161

8

162

9

6

5

7

4


Tastenfeld – „A La Carte”

3

10

2

1

11

14

12

13

Tastenfeld – „A La Carte”


1 PL10269000 Anwahlabdeckung – transparent

2 (a) PR10310000 Anwahlschilder – Deutsch

(b) PR11044000 Anwahlschilder – Deutsch

(c) PR10235000 Preisschilder – Euro*

3 GR11001000 Anwahlhinterlegung – Deutsch

4 PL10268000 Konsole – „à la carte”

5 PL10040001 Abdeckung Display

6 EL10024000 Display

7 EL10559000 Konsolenplatine

8 FA10222000 Abstandsisolator Platine

9 EL10256000 Hauptplatine

10 FA10223000 Montagevorrichtung Leiterplatte – Messing

11 PL10012000 Anwahltaste

12 PL10033000 Anwahltaste Zucker

13 PL10032000 Anwahltaste Start

14 PL10031000 Anwahltaste Weißer

LO10225000 Verbindungskabelbaum – Konsolenplatine

zur Hauptplatine*

LO10958000 Verbindungskabelbaum – IRDA*



163

22

164

24

23

3

2

26

25

20

4

21


Becherwerk

10

27

1

5 6

16

19

17

8

9

18

10

7

15

11

12

13

14


Becherwerk


1 PH10247000 Becherstangenröhre

PL10830000 Becherturm-Abdeckung – nicht abgebildet

2 PH10030000 Turmzapfen

3 PL10029000 Oberes Formteil

4 ME10067000 Magnet Schnapper

5 EL10038000 Bechersensor Platine - Empfänger

6 PL10018000 Mikroschalter Betätigungsarm

7 EL04920000 Mikroschalter

8 PL10016000 Becherwerk Gehäuse

9 FA10204000 Spann-Stift, 4 x 14mm

10 FA10205000 Schraube, M3 x 10

11 ME05208000 Feder

12 FA03217000 Schraube, M4 x 10

13 ME10201000 Abstandsstück

14 FA01554000 Sicherungsscheibe, M4

15 FA01506000 Mutter, M4

16 MT10066000 Halterung

17 FA10203000 Selbstsichernde Mutter, M3

18 PA10262000 Becherring

19 PL10017000 Unteres Becherwerksgehäuse

20 FA10202000 Schraube, M3.5 x 20

21 MO10885000 Turmmotor, 2,2 UpM

22 LO10114000 Kabelbaum

23 EL10038000 Bechersensor Platine - Sender

24 EL10037000 Zugmagnet 240V

25 FA02155000 Schraube, M5 x 12



165

5

166

3

9

11

10


Behälter

1

6

7

8

2

4

3


Behälter


PL11168000 Behälter, 78mm breit, mit Rührrad

PL11169000 Behälter, 78mm breit, ohne Rührrad

PL11170000 Behälter, 67mm breit, mit Rührrad

PL11171000 Behälter, 67mm breit, ohne Rührrad

PL11172000 Behälter, 67mm breit, mit Rührrad und

Edelstahl-Produktschnecke

1 (a) PL11178000 Behälterdeckel – 78mm breit

(b) PL11179000 Behälterdeckel – 67mm breit

2 PL10358000 Flansch - hinten

3 PL10356000 Verschraubung

4 PL02711000 Behälterantrieb

5 PL01128000 Produktrutsche – Mitte

6 PL01441000 Produktrutsche – links, lang

7 PL01442000 Produktrutsche – rechts, lang

8 PL10297000 Verlängerte Produktrutsche

(B2C-Teebehälter)

9 PL10357000 Flansch – vorne

10 (a) ME02706000 Produktschnecke, Kunststoff mit O-Ring

(b) ME1038600 Produktschnecke, Edelstahldraht mit O-Ring

(c) SI02705000 O-Ring

11 ME10388000 Rührrad

167

168

4

6

7


Behälter – Frischbrüh-Kaffee

8

1

10

2

4

9

3

5


Behälter – Frischbrüh-Kaffee


PL10822000 Behälter für Frischbrüh-Kaffee, komplett

1 PL11180000 Behälterdeckel

2 PL11181000 Behältersockel




6 PL01128000 Produktrutsche – Mitte


8 (a) ME1038600 Produktschnecke, Edelstahldraht mit O-

Ring

(b) SI02705000 O-Ring

9 PL11182000 Rührrad

10 PL11183000 Befestigungsmutter für Rührrad

169

170

4


Behälter – Kakaohaltiges Getränk/Frischbrüh-Tee

6

7

8

1

10

2

4

9

3

5

Behälter – Kakaohaltiges Getränk/Frischbrüh-Tee


PL10823000 Behälter für kakaohaltiges

Getränk/Frischbrüh-Tee, komplett

1 PL11184000 Behälterdeckel

2 PL11185000 Behältersockel




6 (a) PL01441000 Produktrutsche – links

(b) PL01128000 Produktrutsche – Mitte*


8 (a) ME02706000 Produktschnecke mit O-Ring

(b) SI02705000 O-Ring

9 PL11182000 Rührrad

10 PL11183000 Befestigungsmutter für Rührrad



171

10

172

9

5

8


7

Ausgabekopf

3

1

11

6

2

4

Ausgabekopf


1 MT10695000 Halterung


3 EL10036000 Gabellichtschranke Ausgabekopf

4 MO10794000 Motor, 24V Gleichstrom, 50 UpM, mit

Antriebsritzel

5 MT10696080 Abdeckplatte

6 PL10035000 Zahnstange

7 MT10697000 Dekodierer

8 MT10698000 Arm Ausgabekopf

9 FA01416000 Rändelmutter

10 PL05496000 Ausgabekopf

PH05501000 Düsensatz mit Heißwasserdüse *

11 ME04063000 Führungsschiene



173

18

174

4 5

16

3

17

15

14


1

2

3

Heißwassertank

13

11

12

6

7

8

9

10

11


Heißwassertank


1 LO10573000 Kabelbaum Tank

2 ME04550000 Wasserstandsensor

3 VA03377000 Ventildichtung

4 BA10619000 Heißwassertank mit Deckel

5 SI10627960 Dichtung für Heißwassertank

6 FA03227000 Unix-Klemme – 19mm

7 HO06632000 Einlassschlauch

8 SI01142960 Silikonschlauch – 12mm ID

9 EL03378000 Überhitzungsschutz

10 ME00043001 Halterung Überhitzungsschutz

11 EL02876003 Heizung - 2375w

12 Heizungsdichtung

13 SI082760000 Tankdichtung – blind

14 FA01185000 Einrastklemme, 30

15 SI01171960 Silikonschlauch – 8mm ID

16 PH03112000 Temperatursensor

17 SI06340000 Dichtung Temperatursensor

18 VA10148000 Ausgabeventil, 24V DC

175

176

9

8


Mischsystem

7

1

6

2

3 4

5


Mischsystem


1 MO10991000 Mixermotor komplett mit Montageplatte

2 PL10188000 Mixeraufnahme

3 SI10343000 O-Ring, Mixeraufnahme

4 SI10344000 Dichtung, Mixerachse

5 PL01970000 Mixerscheibe

6 PL10992000 Mixergehäuse

7 PL01967000 Mischschale

8 PL10183000 Halter Mischschale

9 PL10187000 Absaughaube

177

178

1


Netzteil

2

3 4

6

5


Netzteil


1 FA10866000 Halterung Platine

2 EL10534000 E/A Platine

3 MT10635000 Montageplatte

4 EL10021000 Schalt- Netzteil


6 EL01164000 Kabeldurchführung

179

180

3

2

2


Sicherungstafel

4

1

6

5


Sicherungstafel


1 (a) LO10787000 Netzteil-Kabelbaum – B2C-Automaten

(b) LO10572000 Netzteil-Kabelbaum – Instant- &

Frischbrüh-Automaten

2 EL01152001 Heizungs Relais*

3 MT10634000 Netzteil-Montageplatte

4 EL01994000 Sicherungshalter

5 EL01146000 Ein-/Aus-Schalter – nur Kaltgetränkeeinheit

6 ME10267000 Transformator – Exec Mech. 24V AC

* Hinweis! Nur B2C-Automaten verfügen über zwei Relais

181

182

2

1

6


Brühermotor

(Frischbrüh-Automaten)

3

8

7

4

5


Brühermotor

(Frischbrüh-Automaten)


1 PL03297000 Mitnehmer

2 ME08734000 Spannstift - 36 x 3mm

3 MO10023000 Frischbrüh-Motor


5 (a) MT04936080 Brüherhalterung – Brüher mit Papierzufuhr

(King)

(b) MT06562080 Brüherhalterung – papierloser Zuma-

Brüher

6 ME04926001 Sicherungsstift, Brüher

7 ME01162000 Feder

8 FA01136000 Sicherungsring

183

3

4

184

66

7

68

5

8

70

69

68

6765646352

9

62

61

9

51

58

60

57

6 22 12

2

59

56

55


Brüher – mit Papierzufuhr


53

1

54

25

26

27

28

23

24

21

19

18

10

20

10

20

10

30

33

12

10 13

17

7

52

12

11

21

14 7

29

15

16 13

72

71

51

50

49

9

48

3

47

40

41

42

39

35

31

32

43

44

45

46

34

36 37 38


Brüher – mit Papierzufuhr



ME01159000 Brüher, komplett

1 ME07136000 Chassis

2 ME06189000 'H'-Rahmen

3 ME08317000 Unterlegscheibe

4 ME08451000 Feder – rechts

5 ME08452000 Welle – 'H'-Rahmen

6 ME08453000 Feder – links

7 ME06134000 Kegelstift – 3⁄32 x 1⁄2

8 ME08316000 Hubstange

9 FA08393000 Unterlegscheibe

10 ME08318000 Sicherungsring

11 ME08454000 Welle – Papiertrommel

12 ME06132000 Federstift – 3⁄32 x 5⁄8

13 ME06713000 Lager

14 ME06133000 Papierzufuhrtrommel

15 ME08455000 Schieberband

16 FA08456000 Schraube, 8-32 x 1⁄4

17 ME07734000 Joch

18 ME08450000 Sicherungsplatte

19 FA08449000 Schraube, 8-32 x 3⁄8

20 ME03954000 Papierführungsscheibe

21 ME03970000 Feder

22 ME06135000 Zahnrad

23 ME03963000 Mischtrichter

24 ME03964000 Mischbehälter

25 ME06131000 Schraube, 6-32 x 5⁄8

26 ME06712000 Stützplatte

27 ME03968000 Tellerfeder

28 ME03967000 Druckfeder

29 ME03969000 Stift

30 ME06139000 Schraube, 6 x 3⁄8

31 ME03966000 Filtersieb

32 ME03965000 Gummidichtung

33 ME06140000 Schraube, 8-32 x 1⁄2

34 ME03958000 Brühzylinder

35 SA06075000 Kaffee Auslauf Reperatur Satz

36 SI06077000 Auslaufdichtung

37 FA01216000 O-Ring

185

3

4

186

66

7

68

5

8

70

69

68

6765646352


Brüher – mit Papierzufuhr (Fortsetzung)


9

62

61

9

51

58

60

57

6 22 12

2

59

56

55

53

1

54

25

26

27

28

23

24

21

19

18

10

20

10

20

10

30

33

12

10 13

17

7

52

12

11

21

14 7

29

15

16 13

72

71

51

50

49

9

48

3

47

40

41

42

39

35

31

32

43

44

45

46

34

36 37 38


Brüher – mit Papierzufuhr (Fortsetzung)



38 PL06075001 Kaffee Auslauf

39 S101171960 Silikonschlauch – 8mm ID

40 FA08307000 Schraube, 8 - 1⁄2

41 ME08308000 Kolbenscheibe

42 ME03957000 Teflon-Kolbendichtung

43 ME06138000 Gummi-Kolbendichtung

44 ME08309000 O-Ring

45 ME08310000 Kolben

46 FA08311000 Federstift

47 FA06880000 Schraube

48 ME08312000 Verbindungsstange

49 ME03959000 Kurbelarm

50 FA06881000 Mutter, 10 - 24


52 ME03962000 Lager


54 ME08458000 Antriebszahnrad

55 ME06136000 Antriebskette

56 ME06137000 Kettenschloß

57 ME03961000 Kupplungsnocke

58 ME06714000 Lagergehäuse

59 ME08397000 Spurstange

60 ME03962000 Lager, Nocke


62 FA07446000 Mutter


64 FA07447000 Federstift – 1⁄8 x 3⁄4



67 ME08460000 Hauptantriebswelle

68 ME03962000 Lager

69 FA08398000 Justiermutter

70 FA08399000 Sicherungsmutter


72 FA01504000 Schraube, M4 x 10

187

2

188

1

3

4

59

60

10

5

11

6

7

19

12 13

8

9

20

21


Brüher – papierlos

(Zuma-Brüher)

58

57

56 55 54

61

62

18

22

4

14

63

42

4

53

41

40

22

15

33

16 32

17

16

23 24

64

4

52 51

31

30

29

28

26

25

50 4 49

48

47

46

44

44

45

43

39

37

36 38

35

27

34


Brüher – papierlos



ME07000000 Brüher, komplett – einfache Kammer

ME10022000 Brüher, komplett – doppelte Kammer

1 ME07448000 Abstreifarmwelle

2 ME07449000 Abstreifarmstift

3 ME07450000 Lager


5 ME07451000 Walze

6 ME07452000 Abstandsstück für Abstreifarm

7 ME07453000 Abstreifarmfeder


9 ME07454000 Gegengesetzter Abstreifarmstift

10 ME07455000 Abstreifarm

11 ME07456000 Gegengesetzter Abstreifarm

12 FA07669000 Schraube, 8-32 x 3⁄4

13 ME07457000 Stützhalterung – hinten

14 ME07458000 Stützplatte

15 ME07459000 Hauptrahmen



18 ME07460000 Lagerkurbelarm

19 ME07245000 Gehäuse mit Lager

20 ME03962000 Lager

21 ME07461000 Nocke

22 ME06140000 Schraube

23 ME07462000 Sicherungsscheibe für Brüherkammer

24 ME07463000 Kurbelarmeinheit

25 ME07671000 Kurbelarmstift

26 ME07464000 Verbindungsstange


28 ME07465000 Kolben

29 S107672000 O-Ring

30 SI07466000 Gummidichtung

31 ME07673000 Teflon-Dichtung

32 ME07467000 Kolbenscheibe, oben


34 SI01171960 Silikonschlauch

35 PL06075001 Kaffee Auslauf

36 FA01216000 O-Ring – Auslauf

189

2

190

1

3

4

59

60

10

5

11

6

7

19

12 13

8

9

20


Brüher – papierlos (Fortsetzung)


21

58

57

56 55 54

61

62

18

22

4

14

63

42

4

53

41

40

22

15

33

16 32

17

16

23 24

64

4

52 51

31

30

29

28

26

25

50 4 49

48

47

46

44

44

45

43

39

37

36 38

35

27

34

Brüher – papierlos (Fortsetzung)



37 SI06077000 Dichtung für Auslauf

38 SA06075000 Kaffee Auslauf Reparatursatz

39 ME08285000 Stopfen für Brüherkammer

40 PL07675000 Brüherkammer

41 PL07155000 Brühsieb

42 ME07148000 Stift

43 SI07468000 Dichtung


45 ME07469000 Leitblech – vorne

46 ME07470000 Leitblech – Seite

47 (a) SI07150000 Brüherdichtung – einfacher Brüher

(b) SI10373000 Kaffeedichtung – Doppelbrüher

(c) SI10372000 Teedichtung – Doppelbrüher

48 (a) PL07677000 Brüherkammer – einfacher Brüher

(b) PL10375000 Doppelbrüherkammer – Doppelbrüher

49 (a) PL07678000 Abstreifergestell – einfacher Brüher

(b) PL10377000 Abstreifergestell – Doppelbrüher

(c) SI10374000 Teeabstreifer – Doppelbrüher

50 S107152000 Abstreifer

51 PL07154000 Riegel

52 ME07471000 Federklemme – Riegel

53 ME07472000 Stange

54 SI07642000 Silikonschlauch

55 PL07153000 Wasserzulauf

56 ME07473000 'H'-Rahmen

57 ME07474000 Abstandsstück – Gummi

58 ME07679000 Justierplatte

59 ME07475000 Feder

60 ME07476000 Gewindestange


62 ME07477000 Stützhalterung für Brüherkammer

63 ME07478000 Riegelblock – links

64 ME07479000 Riegelblock – rechts

65 ME10497000 Teetricher mit Filter – Doppelbrüher*

66 ME10380000 Teefiltereinsatz – Doppelbrüher*

67 ME10496000 Obere Doppelkammer mit Dichtungen –

Doppelbrüher*



191

192

8

9


CoEx® System Komplett

(B2C-Automaten)

7

10

6

3

1

5

4

2


CoEx® System Komplett



1 Modul – siehe Seite 196

2 CoEx® Brüher – siehe Seite 194

3 PL10283000 CoEx® Auslaufwinkel

4 MT10811000 Satzabstreifer


6 PL10580000 Kaffeerutsche

7 PL10282000 Abdeckung für Kaffeerutsche

8 PL10792000 Kaffeebohnen Behälter mit Deckel

9 PL11172000 Frischbrüh-Behälter mit Deckel

10 PL01442000 Frischbrüh-Behälter, Rutsche

193

194

6

4

8

7


CoEx® Brüher / Motor


2

5

9

3

1


CoEx® Brüher / Motor



1 ME10190000 CoEx® Brüher*

2 ME10762000 Montagehalterung


4 ME10763000 Wassereinlass-Anschlussstück

ME10595000 O-Ring - Wassereinlass

5 ME10597000 Antriebsrad

6 MT10978000 Montagehalterung, Motor

7 MO10191000 CoEx Brühermotor

8 ME10284000 Filterkopf

9 PL10283000 Kaffee Auslaufwinkel

* Einschließlich 2, 3, 4, 5 und 8

195

1

196

2

13

12

11


CoEx® Modul


3

10

4

9

8

5

7

6


CoEx® Modul



1 MO10108000 Mühle, 230V

2 MO10152000 Produktmotor – 130 UpM, 24V

Gleichstrom

3 ME10047000 Pumpe, 230V

4 ME10834000 Durchflussmesser

5 VA10048000 Druckminderungsventil – 0,5 Bar

6 VA10147000 Einlassventil, 24V Gleichstrom

7 BA10000000 Druckboiler

8 VA10044000 3 Bar Druckbegrenzungsventil

9 MO10191000 Brühermotor, 24V Gleichstrom

10 VA100430000 12 Bar Sicherheitsventil

11 VA10042000 Espresso-Ventil, 2-Weg

12 VA10535000 Espresso-Ventilkörper, 3-Weg

13 VA10536000 Espresso-Ventilspule, 3-Weg

197

198

17

1

2

18

16

15


Teebrüher


14

13

11

3

6

7

6

4

12

10

5

6

9

8

6


Teebrüher



1 PL02278000 Befestigungsstreifen

2 MT10760000 Teebrüher Abdeckung

3 PL01972000 Mixeraufnahme – blind

4 SI01295000 O-Ring

5 PL10819000 Kammer, Mischbehälter

6 PA10977000 Teebrüher mit Sieb

7 SI01669000 O-Ring

8 PL10975000 Siebfilter

9 FA01855000 M8 Rändelschraube

10 ME00598000 Schieberblock

11 ME00596000 Drehbarer Führungszapfen

12 ME05426000 Drehscheibe

13 ME00597000 Endschalterführung

14 ME00651000 Nockenscheibe

15 MT10757000 Montageplatte


17 MT00594000 Montageplatte für Motor/Schalter

18 MO10764000 Teebrüher-Motor

201

1

202

2

9

2

2


SureVend Sensoren

6

2

4

2

3

4

5

7

8

5

2


SureVend Sensoren


1 MT10671000 Halterung für Bechersensor – links

2 FA01502000 Flachkopfschraube, M4 x 6

3 MT10672000 Halterung für Bechersensor – rechts

4 PL06909000 Linse

5 MT10673000 Montagehalterung für Bechersensor

6 LO10575000 SureVend Sensor – Empfänger,

weiß/schwarz

7 LO10575000 SureVend Sensor – Sender,

rot/schwarz



203

204

3

4

6

4

5


3

Absaugsystem

5

4

4

1

2

5

1

2

3

4

5

3

4

5


Absaugsystem


1 MT04132000 Montagehalterung

2 ME10182000 Absauglüfter

3 HO01139000 Schlauch

4 FA01188000 Kabelbinder

5 PL03083000 Absaugschlauch Anschluß

6 PL04165000 T-Stück – 11⁄4”

205

206


Satzeimer

1

2

3


Satzeimer


(a) WO10803000 Frischbrüh-Satzeimer

(b) WO10804000 B2C-Satzeimer

1 (a) PL06672000 Frischbrüh-Satzeimer

(b) PL10806000 B2C-Satzeimer

2 PL04969000 Rohrwinkelstück

3 HO04970000 Überlaufschlauch – 24 mm ID

207

208

2


Wasserfilter – Brita ‘Aquaquell’

3

1

Wasserfilter – Brita ‘Aquaquell’


1 WF04910000 Brita Filter mit Kopf ‘Aquaquell’

2 (a) HO10798000 Schlauch 3/4 BSPF-3/4 BSPF x 460mm*

(b) HO10799000 Schlauch – B2C-Modelle

3 HO10798000 Schlauch 3/4 BSPF-3/4 BSPF x 460mm

* Keine B2C-Modelle


209

2

210

1


Wasserfilter – Brita 1,5 Filter

3

Wasserfilter – Brita 1,5 Filter


1 WF10791000 Brita 1,5 Filtersatz

2 (a) HO10798000 Schlauch 3/4 BSPF-3/4 BSPF x 460mm*

(b) HO10989000 Schlauch – B2C-Modelle

3 HO10798000 Schlauch 3/4 BSPF-3/4 BSPF x 460mm

* Keine B2C-Modelle


211

212

3

1

2


Wasserfilter – Everpure

3

Wasserfilter – Everpure


1 WF03116000 Filterkopf – Everpure

2 WF03273000 Wasserfiltereinsatz – Everpure

3 HO11253000 Wasserschlauch

WF04246000 Diverter*



213

Anmerkungen

214


Daimlersraße 1g • D 63303 Dreieich

Tel: +49 (0)6103 800033 Fax: +49 (0)6103 8000350

Email: sales@cranems.de

Website: www.cranems.de

Technisches Handbuch

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
