03 Verbindungselemente mit metrischem Gewinde

chrauben & Befestigungen

2006

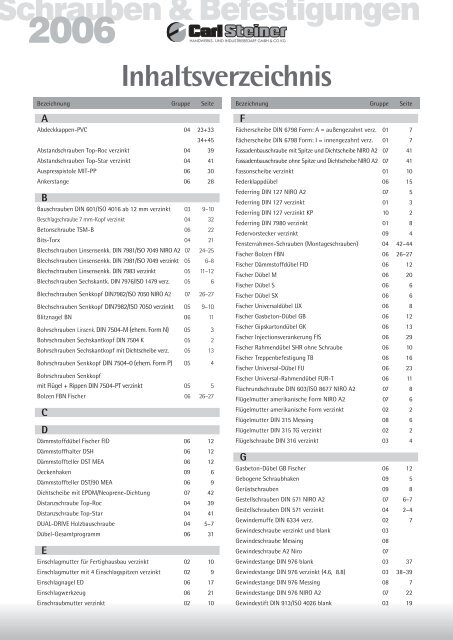

Inhaltsverzeichnis

Bezeichnung Gruppe Seite Bezeichnung Gruppe Seite

A

Abdeckkappen-PVC 04 23+33

34+45

Abstandschrauben Top-Roc verzinkt 04 39

Abstandschrauben Top-Star verzinkt 04 41

Auspresspistole MIT-PP 06 30

Ankerstange 06 28

B

Bauschrauben DIN 601/ISO 4016 ab 12 mm verzinkt 03 9–10

Beschlagschraube 7 mm-Kopf verzinkt 04 32

Betonschraube TSM-B 06 22

Bits-Torx 04 21

Blechschrauben Linsensenkk. DIN 7981/ISO 7049 NIRO A2 07 24–25

Blechschrauben Linsensenkk. DIN 7981/ISO 7049 verzinkt 05 6–8

Blechschrauben Linsensenkk. DIN 7983 verzinkt 05 11–12

Blechschrauben Sechskantk. DIN 7976/ISO 1479 verz. 05 6

Blechschrauben Senkkopf DIN7982/ISO 7050 NIRO A2 07 26–27

Blechschrauben Senkkopf DIN7982/ISO 7050 verzinkt 05 9–10

Blitznagel BN 06 11

Bohrschrauben Linsenk. DIN 7504-M (ehem. Form N) 05 3

Bohrschrauben Sechskantkopf DIN 7504 K 05 2

Bohrschrauben Sechskantkopf mit Dichtscheibe verz. 05 13

Bohrschrauben Senkkopf DIN 7504-0 (ehem. Form P) 05 4

Bohrschrauben Senkkopf

mit Flügel + Rippen DIN 7504-PT verzinkt 05 5

Bolzen FBN Fischer 06 26–27

C

D

Dämmstoffdübel Fischer FID 06 12

Dämmstoffhalter DSH 06 12

Dämmstoffteller DST MEA 06 12

Deckenhaken 09 6

Dämmstoffteller DST/90 MEA 06 9

Dichtscheibe mit EPDM/Neoprene-Dichtung 07 42

Distanzschraube Top-Roc 04 39

Distanzschraube Top-Star 04 41

DUAL-DRIVE Holzbauschraube 04 5–7

Dübel-Gesamtprogramm 06 31

E

Einschlagmutter für Fertighausbau verzinkt 02 10

Einschlagmutter mit 4 Einschlagspitzen verzinkt 02 9

Einschlagnagel ED 06 17

Einschlagwerkzeug 06 21

Einschraubmutter verzinkt 02 10

F

Fächerscheibe DIN 6798 Form: A = außengezahnt verz. 01 7

Fächerscheibe DIN 6798 Form: I = innengezahnt verz. 01 7

Fassadenbauschraube mit Spitze und Dichtscheibe NIRO A2 07 41

Fassadenbauschraube ohne Spitze und Dichtscheibe NIRO A2 07 41

Fassonscheibe verzinkt 01 10

Federklappdübel 06 15

Federring DIN 127 NIRO A2 07 5

Federring DIN 127 verzinkt 01 3

Federring DIN 127 verzinkt KP 10 2

Federring DIN 7980 verzinkt 01 8

Federvorstecker verzinkt 09 4

Fensterrahmen-Schrauben (Montageschrauben) 04 42–44

Fischer Bolzen FBN 06 26–27

Fischer Dämmstoffdübel FID 06 12

Fischer Dübel M 06 20

Fischer Dübel S 06 6

Fischer Dübel SX 06 6

Fischer Universaldübel UX 06 8

Fischer Gasbeton-Dübel GB 06 12

Fischer Gipskartondübel GK 06 13

Fischer Injectionsverankerung FIS 06 29

Fischer Rahmendübel SHR ohne Schraube 06 10

Fischer Treppenbefestigung TB 06 16

Fischer Universal-Dübel FU 06 23

Fischer Universal-Rahmendübel FUR-T 06 11

Flachrundschraube DIN 603/ISO 8677 NIRO A2 07 8

Flügelmutter amerikanische Form NIRO A2 07 6

Flügelmutter amerikanische Form verzinkt 02 2

Flügelmutter DIN 315 Messing 08 6

Flügelmutter DIN 315 TG verzinkt 02 2

Flügelschraube DIN 316 verzinkt 03 4

G

Gasbeton-Dübel GB Fischer 06 12

Gebogene Schraubhaken 09 5

Gerüstschrauben 09 8

Gestellschrauben DIN 571 NIRO A2 07 6–7

Gestellschrauben DIN 571 verzinkt 04 2–4

Gewindemuffe DIN 6334 verz. 02 7

Gewindeschraube verzinkt und blank 03

Gewindeschraube Messing 08

Gewindeschraube A2 Niro 07

Gewindestange DIN 976 blank 03 37

Gewindestange DIN 976 verzinkt (4.6, 8.8) 03 38–39

Gewindestange DIN 976 Messing 08 7

Gewindestange DIN 976 NIRO A2 07 22

Gewindestift DIN 913/ISO 4026 blank 03 19

Schrauben & Befestigungen

2006


Bezeichnung Gruppe Seite

Gewindestift DIN 913/ISO 4026 NIRO A2 07 11

Gewindestift DIN 914/ISO 4027 blank 03 20



Gipskartondübel GK Fischer 06 13

Gipskartondübel GKDZ 06 13

Gipskartondübel Mungo MFJ 06 13

Gipskartondübel Mungo MJP 06 13

Grundplatte GPL 06 18

H

Halbrund-Holzschraube DIN 96 Messing 08 5

Hammerschlag Nieten 06 19

Hohlblockrahmendübel HBR MEA 06 9

Hohlblockrahmendübel HBR SSK MEA 06 10

Hohlblockrahmendübel HBR TORX MEA 06 10

Hohlraumdübel HRM 06 14

Holzbauschraube Rapid 04 12

Holzbauschraube Rapid-S Komprex 04 13

Holzbauschrauben Star-Drive 04 14–20

Holzbauschrauben Dual-Drive 04 5–7

Holzschrauben Linsensenkk. DIN 7995 Messing 08 8–10

Holzbauschrauben Linsensenkk. DIN 95 Messing 08 2–4

Holzschrauben Sechskantk. DIN 571 NIRO A2 07 6–7

Holzschrauben Sechskantk. DIN 571 verzinkt 04 2–4

Holzschrauben Senkkopf DIN 97 Messing 08 5

Hülsennagler 09 12

Hutmutter Sechskant DIN 1587 NIRO A2 07 23

Hutmutter Sechskant DIN 1587 Messing 08 7

Hutmutter Sechskant DIN 1587 verzinkt 02 7

HV-Scheibe DIN 6916/ISO7416 feuerverz. 01 8

HV-Sechskantmutter DIN 6915/ISO 7414 feuerverzinkt 02 8

HV-Sechskantschraube DIN 6914/ISO 7412 feuerverz. 03 40–41

I

Inbusschraube DIN 6912 verzinkt 03 39

Inbusschraube Senkk. DIN 7991/ISO 10642 NIRO A2 07 30–31

Inbusschraube Senkk. DIN 7991/ISO 10642 verzinkt 03 44–45

Inbusschraube Zylinderk. DIN 912/ISO 4762 NIRO A2 07 9–10

Inbusschraube Zylinderk. DIN 912/ISO 4762 verzinkt 03 15–19

Injektions-Ankerhülse 06 31

Injectionsverankerung FISV Fischer 06 29

Innengewindehülse IGH MEA 06 11

J

Justierschraube 04 40

K

Kalei Setzmutter 02 9

Bezeichnung Gruppe Seite

Karosseriescheibe verzinkt 01 9

Kippdübel 06 15

Klappsplint verzinkt 09 3

Komprex Holzbauschraube verzinkt 04 8–9

Kreuzschlitzschraubhaken 09 5

L

Langmutter DIN 6334 verzinkt 02 7

Leichtbauplattenschraube gelb verzinkt 04 23

Linsen-Blechschraube DIN 7981/ISO 7049 NIRO A2 07 24–25

Linsen-Blechschraube DIN 7981/ISO 7049 verzinkt 05 6–8

Linsen-Bohrschraube DIN 7504-M verz. (ehem. Form N) 05 3

Linsenschraube DIN/ISO 7380 03 41

Linsenschraube DIN 7985/ISO 7045 NIRO A2 07 28–29

Linsenschraube DIN 7985/ISO 7045 verzinkt 03 42–43

Linsensenk-Blechschraube DIN 7983 verzinkt 05 11–12

Linsensenk-Holzschraube DIN 7995 Messing 08 8–10

Linsensenk-Holzschraube DIN 95 Messing 08 2–4

Lochband LBV 06 17

M

MEA-Hohlblockrahmendübel HBR 06 9

MEA-Hohlblockrahmendübel HBR SSK 06 10

MEA-Hohlblockrahmendübel HBR TORX 06 10

MEA-Mehrzweckdübel MZ 06 7

MEA-Mehrzweckdübel MZK mit Kragen 06 7

MEA-Normdübel F 06 4

MEA Nylondübel schwarz 06 4

Mehrzweckdübel MZ MEA 06 7

Mehrzweckdübel MZK mit Kragen MEA 06 7

Mehrzweckschraube Rapid 2000 04 10–12

Messingdübel 06 20

Metallrahmendübel HRM 06 14

Metallrahmendübel MR mit Flachkopf 06 18

Montagezange für HRM 06 14

Multi-Monti Schraubanker 06 22

Mungo Ankernagel MAN 06 19

Mungo Fassadendübel MB 06 8

Mungo Gipskartondübel MFJ 06 13

Mungo Gipskartondübel MJP 06 13

Mungo Injectionsmörtel MIT-SE 06 30

Mungo Nageldübel 06 11

Mungo Nylondübel MN 06 5

Mungo Nylondübel MQ Quattro 06 5

Mungo Stahlbolzen M2 06 24

Mungo Stahlbolzen M2-C 06 24

Mungo Stahlbolzen M2R 06 25

Mutterschrauben DIN 601/ISO 4016 verzinkt 03 6–10


2006



N

Nageldübel Mungo 06 11

Nylondübel MEA 06 4

O

Ösenschrauben 09 7

P

Panhead Spanplattenschraube gelb-verzinkt KP 10 10–11

Panhead Spanplattenschraube NIRO A2 07 39–40

Panhead Spanplattenschraube verzinkt (Poz., TX) 04 35–36

Perfekt Mehrzweckschraube verzinkt 04 22

Profilbrettkralle 09 12

PVC-Abdeckplatte 2,4 x 12 für Spax Kopfloch 04 33

PVC-Abdeckkappe für Pozidrive 04 22

PVC-Abdeckkappen für Torx 04 21

PVC Abdeckungen 04 44

R

Rahmendübel Fischer SHR ohne Schraube 06 10

Rampa-Einschraubmutter verzinkt 02 10

Rapid 2000 Mehrzweckschraube Senkk. Torx gelb verz. 04 10–12

Rapid Komrex Holzbauschraube verzinkt 04 8–9

Rapid Perfekt Mehrzweckschraube verzinkt 04 22

Rapid S-Komprex Holzbauschraube verzinkt 04 13

Ringmutter DIN 582 verzinkt 02 3

Ringschraube DIN 580 verzinkt 03 5

Ringschraube NIRO A2 07 42

Ringschraube vermessingt 09 8

Ringschraube verzinkt metrisch 09 9

Rundhaken und Winkelhaken 09 8

Rückwandschraube Pozidrive verzinkt 04 37

Rückwandschraube Torx gelb verzinkt 04 23

S

Schanierbandschraube Senkkopf Pozidrive 5 mm Kopf-Ø 04 32

Scheibe DIN 1052 verzinkt 01 5

Scheibe DIN 125/ISO 7089 Messing 08 6

Scheibe DIN 125/ISO 7089 NIRO A2 07 4

Scheibe DIN 125/ISO 7089 Polyamid 01 2

Scheibe DIN 125/ISO 7089 verzinkt 01 2

Scheibe DIN 125/ISO 7089 verzinkt KP 10 2



Scheibe DIN 434 Vierkant für U-Träger 01 4

Scheibe DIN 436 Vierkant verzinkt 01 5


Scheibe DIN 6916/ISO7416 feuerverzinkt 01 8



Scheibe DIN 9021/7093 NIRO A2 07 29


Scheibe für Holzbauschraube gelb verzinkt 01 10

Scheibe für Senkkopfschraube NIRO A2 07 7

Scheibe Polyamid 01 2

Scheibe SZE 06 17

Schlaganker SA-N 06 21

Schlitzschraubhaken 09 4

Schnellbauschraube phosphatiert 04 37

Schnellbauschraube phosphatiert mit Bohrspitze 04 38

Schraubanker Multi-Monti 06 22

Schraubhaken gebogen 09 5

Schraubhaken vermessingt 09 5

Schraubhaken verzinkt metrisch 09 4

Schweißmutter DIN 929 blank 02 2

Sechskant-Blechschraube DIN 7976/ISO 1479 verzinkt 05 6

Sechskant-Bohrschraube DIN 7504K verzinkt 05 2

Sechskant-Bohrschraube DIN 7504M verzinkt 05 3

Sechskant-Bohrschraube DIN 7504-0 05 4

Sechskant-Bohrschraube DIN 7504-PT 05 5

Sechskant-Bohrschraube mit Dichtscheibe verzinkt 05 13

Sechskant-Holzschraube DIN 571 NIRO A2 07 6–7

Sechskant-Holzschraube DIN 571 verzinkt 04 2–4

Sechskant-Hutmutter DIN 1587 Messing 08 7

Sechskant-Hutmutter DIN 1587 NIRO A2 07 23

Sechskant-Hutmutter DIN 1587 verzinkt 02 7

Sechskantmutter DIN 934 verzinkt KP 10 4

Sechskantmutter DIN 934/ISO 4032 blank 02 3

Sechskantmutter DIN 934/ISO 4032 verzinkt 02 4–5

Sechskantmutter DIN 934/ISO 4032 Messing 08 6

Sechskantmutter DIN 934/ISO 4032 NIRO A2 07 17

Sechskantmutter DIN 934/ISO 4032 verzinkt KP 10 4

Sechskantmutter DIN 936 verzinkt 02 5

Sechskantmutter DIN 6915 feuerverzinkt 02 8

Sechskantmutter DIN 6915/ISO 7414 feuerverzinkt 02 8

Sechskantmutter DIN 6923 02 8

Sechskantschraube DIN 931/ISO 4014* NIRO A2 07 12–13

Sechskantschraube DIN 931/ISO 4014* verzinkt 03 22–26

Sechskantschraube DIN 931/ISO 4014* verzinkt KP 10 3


Sechskantschraube DIN 933/ISO 4017* NIRO A2 07 14–16


Sechskantschraube DIN 933/ISO 4017* verzinkt KP 10 3

Sechskantschraube DIN 6914/ISO 7412 feuerverzinkt 03 40–41

Sechskantschraube DIN 6921 verzinkt 03 41

Sechskantschraube mit Mutter DIN 601/ISO 4016 verz. 03 6–10

Sechskantschutzkappe schwarz 02 9


2006



Sechskant-Schweißmutter DIN 929 blank 02 2

Senk-Blechschraube DIN 7982/ISO 7050 NIRO A2 07 26–27

Senk-Blechschraube DIN 7982/ISO 7050 verzinkt 05 9–10

Senk-Bohrschraube DIN 7504-O (ehemals Form P) verz. 05 4

Senk-Bohrschraube DIN 7504-PT mit Flügeln 05 5

Senk-Holzschraube DIN 97 Messing 08 5

Senkschraube DIN 963/ISO 2009 Messing 08 7

Senkschraube DIN 963/ISO 2009 NIRO A2 07 18–19

Senkschraube DIN 963/ISO 2009 verzinkt 03 31–33

Senkschraube DIN 964/ISO 2010 verzinkt 03 34


Senkschraube DIN 965/ISO 7046 verzinkt 03 34–36

Senkschraube DIN 966/ISO 7047 verzinkt 03 36


Senkschraube DIN 7991ISO 10642 verzinkt 03 44–45

Setzeisen SZE 06 17

Setzmutter Kalei verzinkt 02 9

Sicherheitsschaukelhaken 09 7

Sicherungsmutter DIN 985 verzinkt KP 10 4

Sicherungsmutter DIN 980 verzinkt 02 6

Sicherungsmutter DIN 985 NIRO A2 07 23

Sicherungsmutter DIN 985 verzinkt 02 6–7

Sicherungsmutter DIN 985 verzinkt KP 10 4

Sicherungsmutter DIN 7967 verzinkt 02 8

Siebhülse Meterware 06 31

Siebhülse MSH (Kunststoff) 06 31

Simplex Mutter verzinkt 02 10

Sortiment-Kasten 10 11

Spanplattenschraube 5 mm-Kopf verzinkt 04 32

Spanplattenschraube 7 mm-Kopf verzinkt 04 32

Spanplattenschraube Hapatec Torx NIRO A2 07 36

Spanplattenschraube mit Bohrspitze Torx galv. verzinkt 04 23

Spanplattenschraube mit Bohrspitze Torx NIRO A2 07 35–36

Spanplattenschraube Linsensenkkopf Pozidrive 04 33

Spanplattenschraube Linsensenkkopf Pozidrive KP 10 9

Spanplattenschraube Linsensenkkopf Pozidrive NIRO A2 07 39

Spanplattenschraube Panhead Pozidrive NIRO A2 07 39–40

Spanplattenschraube Panhead Pozidrive verzinkt 04 34–35

Spanplattenschraube Panhead Pozidrive verzinkt KP 10 10–11

Spanplattenschraube Panhead Torx verzinkt 04 36

Spanplattenschraube Senkkopf mit Kopflochbohrung 04 33

Spanplattenschraube Senkkopf Pozidrive verzinkt 04 24–27

Spanplattenschraube Senkkopf Pozidrive gelb verzinkt 04 28–31

Spanplattenschraube Senkkopf Pozidrive NIRO A2 07 37–38

Spanplattenschraube Senkkopf Pozidrive KP 10 7–8

Spanplattenschraube Senkkopf Torx 04 14–20

Spanplattenschraube Senkkopf Torx KP 10 5–6

Spanplattenschraube Senkkopf Torx NIRO A2 07 32–34

Spax Montage-Handwerkskasten 10 11

Sperrzahnschraube verzinkt 03 41

Splint DIN 94/ISO 1234 verzinkt 09 2–3

Stahlnägel 09 9–10

Stahlschraube DIN 931 verzinkt KP 10 3

Stahlschraube DIN 931/ISO 4014* NIRO A2 07 12–13

Stahlschraube DIN 931/ISO 4014* verzinkt 03 22–26

Stahlschraube DIN 933 verzinkt 03 26–31

Stahlschraube DIN 933 verzinkt KP 10 3

Stahlschraube DIN 933/ISO 4017* NIRO A2 07 14–16

Star-Drive Spanplattenschraube verzinkt 04 14–20

Stockschraube verzinkt 04 38

Sturmhakenöse 09 9

Systemkoffer MIT-SE 06 30

T

Torbandschraube DIN 603/ISO 8677 NIRO A2 07 8

Torbandschraube DIN 603/ISO 8677 verzinkt 03 11–14

Treppenbefestigung TB Fischer 06 16

U

UNITA-Stahlverbindungsschraube 04 44

Universal-Rahmendübel Fischer FUR-T 06 11

Universal-Spanplattenschraube gelb verzinkt 04 23

V

Verbundanker MVA 06 28

Verlängerungsmutter DIN 6334 verzinkt 02 7

W

Wandhaken 09 11

Wandhakenstifte 09 11

Wäscheleinenhaken 09 6

Z

Zahnscheibe DIN 6797 Form: A=aussengezahnt verz. 01 6

Zahnscheibe DIN 6797 Form: I=innengezahnt verzinkt 01 6

Zentrierstift TBZ 2 für TB und TBB 06 16

Zierscheibe Form A - rund 01 11

Zierscheibe Form B - rund 01 11

Zierscheibe Form D - Vierkant 01 11

Zierscheibe Form S - rund 01 11

Zylinderschraube DIN 84/ISO 1207 Messing 08 2

Zylinderschraube DIN 84/ISO 1207 NIRO A2 07 3

Zylinderschraube DIN 84/ISO 1207 verzinkt 03 2-3

Zylinderschraube DIN 912/ISO 4762 NIRO A2 07 9-10

Zylinderschraube DIN 912/ISO 4762 verzinkt 03 15-19

Zylinderschraube DIN 6912 verzinkt 03 39


2006

Inhaltsverzeichnis nach DIN-Normen

DIN Bezeichnung Gruppe Seite DIN Bezeichnung Gruppe Seite

84 Zylinderschraube Messing 08 2

84 Zylinderschraube NIRO A2 07 3

84 Zylinderschraube verzinkt 03 2–3

94 Splint verzinkt 09 2–3

95 Linsensenk-Holzschraube Messing 08 2–4

96 Halbrund-Holzschraube Messing 08 5

97 Senk-Holzschraube Messing 08 5

125 Scheibe Messing 08 6

125 Scheibe NIRO A2 07 4

125 Scheibe verzinkt 01 2

125 Scheibe verzinkt KP 10 2

127 Federring NIRO A2 07 5

127 Federring verzinkt 01 3

127 Federring verzinkt KP 10 2


315 Flügelmutter Messing 08 6

315 Flügelmutter verzinkt 02 2

316 Flügelschraube verzinkt 03 4





571 Sechskant-Holzschraube 04 2–4

571 Sechskant-Holzschraube NIRO 07 6–7

580 Ringschraube verzinkt 03 5

582 Ringmutter verzinkt 02 3

601 Sechskantschraube verzinkt 03 6–10

603 Torbandschraube NIRO A2 07 8

603 Torbandschraube verzinkt 03 11–14

912 Zylinderschraube NIRO A2 07 9–10

912 Zylinderschraube verzinkt 03 15–19

913 Gewindestift 03 19

913 Gewindestift NIRO A2 07 11




929 Sechskant-Schweißmutter 02 2

931 Sechskantschraube NIRO A2 07 12–13


931 Sechskantschraube verzinkt KP 10 3

933 Sechskantschraube NIRO A2 07 14–16


933 Sechskantschraube verzinkt KP 10 3

934 Sechskantmutter blank 02 3

934 Sechskantmutter Messing 08 6

934 Sechskantmutter NIRO A2 07 17

934 Sechskantmutter verzinkt 02 3–5

936 Sechskantmutter verzinkt 02 5

963 Senkschraube NIRO A2 07 18–19

963 Senkschraube Messing 08 7

963 Senkschraube verzinkt 03 31–33

964 Linsensenkschraube 03 34


965 Senkschraube verzinkt 03 34

966 Linsensenkschraube 03 36

976 Gewindestange 03 37–39

976 Gewindestange Messing 08 7

976 Gewindestange NIRO A2 07 22

985 Sicherungsmutter NIRO A2 07 23

980 Sicherungsmutter verzinkt 02 6

985 Sicherungsmutter verzinkt 02 6–7


1587 Sechskant-Hutmutter Messing 08 7

1587 Sechskant-Hutmutter NIRO A2 07 23

1587 Sechskant-Hutmutter verzinkt 02 7

6334 Verlängerungsmutter verzinkt 02 7

6797 Zahnscheibe verzinkt 01 6

6798 Fächerscheibe verzinkt 01 7

6912 Zylinderschraube 03 39

6914 Sechskantschraube feuerverzinkt 03 40–41

6915 Sechskantmutter feuerverzinkt 02 8

6916 Scheibe feuerverzinkt 01 8

6921 Sechskantschraube mit Flansch 03 41

6923 Sechskantmutter mit Flansch 02 8


7380 Linsenschraube 03 41

7504-K Sechskant-Bohrschraube verzinkt 05 2

7504-O Senk-Bohrschraube verzinkt 05 4

7504-PT Senk-Bohrschraube verzinkt TX 05 5

7504-M Linsen-Bohrschraube verzinkt 05 3

7967 Sicherungsmutter verzinkt 02 8

7976 Sechskant-Bohrschraube verzinkt 05 6

7980 Federring verzinkt 01 8

7981 Linsen-Blechschraube NIRO A2 07 24–25

7981 Linsen-Blechschraube verzinkt 05 6–8

7982 Senk-Blechschraube NIRO A2 07 26–27

7982 Senk-Blechschraube verzinkt 05 9–10

7983 Linsensenk-Blechschraube verz. 05 11–12

7985 Linsenschraube NIRO A2 07 28–29

7985 Linsenschraube verzinkt 03 42–43

7989 Scheibe galv. verzinkt 01 8


7991 Senkschraube verzinkt 03 44–45

7995 Linsensenk-Holzschraube Mess. 08 8–10

9021 Scheibe NIRO A2 07 29

9021 Scheibe verzinkt 01 9


2006

Scheibe DIN 125/ISO 7089

Gruppe 1 Seite 02





Zahnscheibe DIN 6797

Form: I = innengezahnt


Scheibe DIN 6916/ISO7416


Scheibe DIN 7989


Fassonscheibe


Form B - rund


Scheiben und Federringe

Federring DIN 127

Gruppe 1 Seite 03

Scheibe DIN 434 vierk. für U-Träger




Fächerscheibe DIN 6798

Form: A = aussengezahnt






Scheibe für Holzbauschraube


Form D - vierkant







Form: A = aussengezahnt







Karosseriescheibe


Form A - rund


Form S - rund


01

2


2006


Werkstoff: Stahl 140 HV

Oberfläche: galvanisch verzinkt

Form: A = ohne Fase

B = mit Außenfase


für d1 d2 s Best.-Nr.

Schrauben mm mm mm VE VERZINKT

M3 3,2 7,0 0,5 2000 125A3VZ

M4 4,3 9,0 0,8 2000 125A4VZ

M5 5,3 10,0 1,0 2000 125A5VZ

M6 6,4 12,0 1,6 1000 125A6VZ

M8 8,4 16,0 1,6 1000 125A8VZ

M10 10,5 20,0 2,0 500 125A10VZ

M12 13,0 24,0 2,5 500 125A12VZ

M14 15,0 28,0 2,5 500 125A14VZ

M16 17,0 30,0 3,0 200 125A16VZ

M18 19,0 34,0 3,0 200 125A18VZ

M20 21,0 37,0 3,0 200 125A20VZ

M22 23,0 390 3,0 100 125A22VZ

M24 25,0 44,0 4,0 100 125A24VZ

M27 28,0 50,0 4,0 50 125A27VZ

M30 31,0 56,0 4,0 50 125A30VZ

Form B auf Anfrage!


Werkstoff: Polyamid 6

Oberfläche: natur


für d1 d2 s

Schrauben mm mm mm VE Best.-Nr.

M4 4,3 9,0 0,8 200 125A4PVC

M5 5,3 10,0 1,0 200 125A5PVC

M6 6,4 12,0 1,6 200 125A6PVC

M8 8,4 16,0 1,6 200 125A8PVC

M10 10,5 20,0 2,0 100 125A10PVC

M12 13,0 24,0 2,5 100 125A12PVC

M16 17,0 30,0 3,0 100 125A16PVC

• = Beschaffungsartikel Weitere Abmessungen auf Anfrage!

BRUTTO-Preise inklusive MwSt.


2006


Werkstoff: Federstahl


Form: B = glatt


d1 d2 b s Best.-Nr.

Größe mm mm mm mm VE VERZINKT

3 3,1 6,2 1,3 0,8 2000 1273VZ

4 4,1 7,6 1,5 0,9 2000 1274VZ

5 5,1 9,2 1,8 1,2 2000 1275VZ

6 6,1 11,8 2,5 1,6 1000 1276VZ

8 8,1 14,8 3,0 2,0 1000 1278VZ

10 10,2 18,1 3,5 2,2 500 12710VZ

12 12,2 21,1 4,0 2,5 500 12712VZ

14 14,2 24,1 4,5 3,0 200 12714VZ

16 16,2 27,4 5,0 3,5 200 12716VZ

18 18,2 29,4 5,0 3,5 200 12718VZ

20 20,2 33,6 6,0 4,0 200 12720VZ

22 22,5 35,9 6,0 4,0 100 • 12722VZ

24 24,5 40,0 7,0 5,0 100 12724VZ

27 27,5 43,0 7,0 5,0 100 • 12727VZ

30 30,5 48,2 8,0 6,0 100 12730VZ






M3 3,2 8,0 0,5 2000 1343VZ

M4 4,3 10,0 0,8 2000 1344VZ

M5 5,3 12,0 1,0 2000 1345VZ

M6 6,4 14,0 1,5 1000 1346VZ

M8 8,4 18,0 2,0 1000 1348VZ

M10 10,5 22,0 2,5 500 13410VZ

M12 13,0 28,0 3,0 500 13412VZ

M14 15,0 28,0 3,0 200 13414VZ

M16 17,0 34,0 3,0 200 13416VZ

M18 19,0 40,0 4,0 200 13418VZ

M20 21,0 40,0 4,0 200 13420VZ


BRUTTO-Preise inklusive MwSt.

01

3

4


2006





d1 d2 s Best.-Nr.

Größe mm mm mm VE VERZINKT

M5 5,3 9,0 1,0 1000 --------

M6 6,4 11,0 1,6 1000 --------

M8 8,4 15,0 1,6 1000 --------

M10 10,5 18,0 1,6 1000 --------

M12 13,0 20,0 2,0 1000 --------

M16 17,0 28,0 2,5 500 --------

M20 21,0 34,0 2,5 200 --------

Scheibe DIN 434 vierkant für U-Träger



Hinweis: Neigung 8 %, 2 Rillen

d a b e s1 s2 t Best.-Nr.

Größe mm mm mm mm mm mm mm VE VERZINKT

M10 11 22 22 2,90 3,8 2,0 0,5 200 43410VZ

M12 14 26 30 3,70 4,9 2,5 0,7 200 43412VZ

M16 18 32 36 4,45 5,9 3,0 0,8 100 43416VZ

M20 22 40 44 5,25 7,0 3,5 0,9 100 43420VZ




2006

Scheibe DIN 436 vierkant



Toleranz: DIN 522 C


für d a s Best.-Nr.


M10 11,0 30 3 200 436303011VZ

M12 13,5 40 4 100 436404014VZ

M16 17,5 50 5 100 436505018VZ

M20 22,0 60 5 50 436606022VZ

M24 26,0 80 6 50 436808026VZ




Form: R: Rundloch

Vorwiegend für Holzkonstruktionen




M6 6,6 22 2 500 4406VZ

M8 9,0 28 3 200 4408VZ

M10 11,0 34 3 200 44010VZ

M12 13,5 44 4 100 44012VZ

M16 17,5 56 5 100 44016VZ

M20 22,0 72 6 50 44020VZ

M24 26,0 85 6 50 44024VZ


Werkstoff: Stahl 100





M12 14 58 6 50 105212VZ

M16 18 68 6 50 105216VZ

M20 22 80 8 25 105220VZ

M22 25 92 8 25 105222VZ

M24 27 105 8 25 105224VZ



01

5

6


2006




Form: A = außengezahnt



Schrauben mm mm mm VE AZ-VERZ.

M3 3,2 6,0 0,4 2000 6797AZ3VZ

M4 4,3 8,0 0,5 2000 6797AZ4VZ

M5 5,3 10,0 0,6 1000 6797AZ5VZ

M6 6,4 11,0 0,7 1000 6797AZ6VZ

M8 8,4 15,0 0,8 1000 6797AZ8VZ

M10 10,5 18,0 0,9 1000 6797AZ10VZ

M12 12,5 20,5 1,0 1000 6797AZ12VZ

M14 14,5 24,0 1,0 500 • 6797AZ14VZ

M16 16,5 26,0 1,2 500 6797AZ16VZ

M20 21,0 33,0 1,4 250 6797AZ20VZ






Schrauben mm mm mm VE IZ-VERZ.

M3 3,2 6,0 0,4 2000 6797IZ3VZ

M4 4,3 8,0 0,5 2000 6797IZ4VZ

M5 5,3 10,0 0,6 1000 6797IZ5VZ

M6 6,4 11,0 0,7 1000 6797IZ6VZ

M8 8,4 15,0 0,8 1000 6797IZ8VZ

M10 10,5 18,0 0,9 1000 6797IZ10VZ

M12 12,5 20,5 1,0 1000 • 6797IZ12VZ

M14 14,5 24,0 1,0 500 • --------

M16 16,5 26,0 1,2 500 6797IZ16VZ

M20 21,0 33,0 1,4 250 • 6797IZ20VZ



außengezahnt

innengezahnt


2006




Form: A = außengezahnt



Schrauben mm mm mm VE AZ-VERZ.

M3 3,2 6,0 0,4 2000 • --------

M4 4,3 8,0 0,5 2000 • 6798AZ4VZ

M5 5,3 10,0 0,6 1000 6798AZ5VZ

M6 6,4 11,0 0,7 1000 6798AZ6VZ

M8 8,4 15,0 0,8 1000 6798AZ8VZ

M10 10,5 18,0 0,9 1000 6798AZ10VZ

M12 12,5 20,5 1,0 1000 • --------

M16 16,5 26,0 1,2 500 • --------






Schrauben mm mm mm VE IZ-VERZ.

M3 3,2 6,0 0,4 2000 --------

M4 4,3 8,0 0,5 2000 --------

M5 5,3 10,0 0,6 1000 --------

M6 6,4 11,0 0,7 1000 --------

M8 8,4 15,0 0,8 1000 --------

M10 10,5 18,0 0,9 1000 • 6798IZ10VZ

M12 12,5 20,5 1,0 1000 6798IZ12VZ

M16 16,5 26,0 1,2 500 --------



01

7

8


2006


Werkstoff: Stahl C45

Oberfläche: feuerverzinkt



Schrauben mm mm mm VE FEUERVERZ.

M12 13 24 3 500 691612FVZ

M16 17 30 4 500 691616FVZ

M20 21 37 4 200 691620FVZ

M24 25 44 4 200 691624FVZ


für Schrauben mit schweren Spannhülsen (DIN 1481) ohne Fase.

Werkstoff: Stahl




6 6,4 17 3 73496VZ

8 8,4 21 4 73498VZ

10 10,5 25 4 734910VZ

12 13,0 30 6 734912VZ

14 15,0 36 6 734914VZ

16 17,0 40 8 734916VZ

20 21,0 44 8 734920VZ


für Zylinderschraube





M5 5,1 8,8 1,6 1000 • --------

M6 6,1 9,9 1,6 1000 • --------

M8 8,1 12,7 2,0 1000 • 79808VZ

M10 10,2 16,0 2,5 1000 • 798010VZ

M12 12,2 18,0 2,5 500 • 798012VZ

M16 16,2 24,4 3,5 250 • --------

M20 20,2 30,6 4,5 250 • --------




Form: A, Ausführung g


Schrauben mm mm mm VE GALV. VERZ.

M12 14 24 8 100 • 798912VZ

M16 18 30 8 100 798916VZ

M20 22 37 8 100 798920VZ

M24 26 44 8 50 798924VZ




2006


Außen Ø: =3x Schrauben Ø

Werkstoff: Stahl 100HV


Produktklasse C




M4 4,3 12 1,0 2000 90214VZ

M5 5,3 15 1,2 2000 90215VZ

M6 6,4 18 1,6 1000 90216VZ

M8 8,4 24 2,0 1000 90218VZ

M10 10,5 30 2,5 500 902110VZ

M12 13,0 37 3,0 500 902112VZ

M14 15,0 44 3,0 200 902114VZ

M16 17,0 50 3,0 200 902116VZ

M20 22,0 60 4,0 100 • 902120VZ

Karosseriescheibe

Kotflügelscheibe




Schrauben mm mm mm (~) VE VERZINKT

M4 4,3 20,0 1,25 500 KS4VZ20

M5 5,3 20,0 1,25 500 KS5VZ20

M5 5,3 25,0 1,25 200 KS5VZ25

M5 5,3 30,0 1,25 200 KS5VZ

M6 6,5 25,0 1,25 200 KS6VZ25

M6 6,5 30,0 1,25 200 KS6VZ

M6 6,5 40,0 1,25 200 KS6VZ40

M8 8,5 25,0 1,25 200 KS8VZ25

M8 8,5 30,0 1,25 200 KS8VZ

M8 8,5 40,0 1,25 200 KS8VZ40

M10 10,5 30,0 1,25 200 KS10VZ

M10 10,5 40,0 1,25 200 KS10VZ40

M12 13,0 30,0 1,25 200 KS12VZ

M12 13,0 40,0 2,00 200 KS12VZ40

M14 16,0 40,0 2,00 200 KS14VZ40

s = nach Wahl des Herstellers



01

9


2006

10

Fassonscheibe




für d1 d4 d2 h Best.-Nr.

Nummer Schrauben Ø mm mm mm mm VE VERZINKT

3 3,0-3,5 4,4 7 11,5 2,1 1000 FS3NI

4 4,0-4,5 4,8 9 13,5 2,5 1000 FS4NI

5 5 6,6 10 15,0 2,8 1000 FS5NI



Oberfläche: gelb verzinkt

für d1 d2 d4 h Best.-Nr.

Schr. Ø mm mm mm mm VE GELB VERZ.

6 mm 6,4 21 12 3 50 SPSCH 6

7–8 mm 8,4 28 17 5 50 SPSCH 8

10 mm 10,5 35 22 6 50 SPSCH 10

12 mm 14,0 42 26 8 25 • SPSCH 12




2006

Zierscheiben für Holzkonstruktionen

Form A - rund


Oberfläche: schwarz pulverbeschichtet

oder galvanisch verzinkt


Form/Ausführung für Best.-Nr.

13 x 80 x 4 M12 ZS12A

17 x 80 x 4 M16 ZS16A

13 x 80 x 4 verz. M12 ZS12AVZ

17 x 80 x 4 verz. M16 ZS16AVZ

Form B - rund





13 x 80 x 4 M12 ZS12B

17 x 80 x 4 M16 ZS16B

13 x 80 x 4 verz. M12 ZS12BVZ

17 x 80 x 4 verz. M16 ZS16BVZ

Form D - vierkant





13 x 80 x 80 x 4 M12 ZS12D

17 x 80 x 80 x 4 M16 ZS16D

17 x 80 x 80 x 4 verz. M16 ZS16DVZ

Form S - rund


Oberfläche: schwarz silber lackiert


14 x 80 x 6 M12 ZS12S

18 x 80 x 6 M16 ZS16S



01

11


2006 Scheiben und Federringe


2006

Flügelmutter DIN 315


Ringmutter DIN 582


Sicherungsmutter DIN 980


Verlängerungsmutter DIN 6334




Einschlagm. mit 4 Einschlagspitzen


Einschlagmutter - für Fertighausb.


Muttern

Flügelmutter amerk. Form VZ


Sechskantm. DIN 934/ISO 4032

Gruppe 2 Seite 03 – 05


Gruppe 2 Seite 06 – 07

Sechskantmutter DIN 6915


Sechskantschutzkappe


Einschraubmutter


Sechskant-Schweißmutt. DIN 929




Sechskant-Hutmutter DIN 1587


Sechskantm. mit Flansch, DIN 6923


Setz-Muttern


Simplex Mutter


02

2


2006

Muttern


Werkstoff: Temperguß


Gewinde d2 e h m Best.-Nr.

Ø d1 mm mm mm mm VE VERZINKT

M4 8,0 20,0 10,50 4,6 500 3154VZ

M5 11,0 26,0 13,00 6,5 500 3155VZ

M6 13,0 33,0 17,00 8,0 200 3156VZ

M8 16,0 39,0 20,00 10,0 100 3158VZ

M10 20,0 51,0 25,00 12,0 100 31510VZ

M12 23,0 65,0 33,50 14,0 50 31512VZ

M16 29,0 73,0 37,05 17,0 20 • 31516VZ

Flügelmutter

Amerikanische Form



Gewinde d2 e h m Best.-Nr.


M5 10,3 22,5 11,0 4,1 500 --------

M6 12,7 27,8 13,6 5,1 500 3156STVZ

M8 13,8 30,3 14,8 5,6 200 • 3158STVZ

M10 16,5 36,2 17,7 6,8 100 --------

Sechskant-Schweißmuttern DIN 929


Oberfläche: blank

Gewinde d2 h1 h2 m s

Ø d1 mm mm mm mm mm VE Best.-Nr.

M10 12,5 1,15 0,65 8 17 500 92910




2006

Muttern

Ringmutter - ähnlich DIN 582

Ausgabe 1971



Gew. d2 d3 d4 e h k Best.-Nr.

Ø d1 mm mm mm mm mm mm VE VERZINKT

M6 20 36 20 8,5 36 8 50 5826VZ

M8 20 36 20 8,5 36 8 50 5828VZ

M10 25 45 25 10,0 45 10 50 58210VZ

M12 30 54 30 11,0 53 12 50 58212VZ

M16 35 63 35 13,0 62 14 25 58216VZ

M20 40 72 40 16,0 71 16 25 58220VZ

M24 50 90 50 20,0 90 20 10 58224VZ

M30 65 108 60 25,0 109 24 -- • 58230VZ

Sechskantmutter DIN 934/ISO 4032



Gewinde m max S Nennmaß Best.-Nr.

Ø d1 mm mm VE BLANK

M10 8,0 17,0 (16,0*) 500 • 934810

M12 10,0 19,0 (18,0*) 200 934812

M16 13,0 24,0 200 934816

M20 16,0 30,0 (34,0*) 100 934820

M24 19,0 36,0 50 • 934824

M30 24,0 46,0 25 • 934830

M36 29,0 55,0 20 • 934836

ISO 4032 oder EN 24032

* Neue Schlüsselweiten

Neue Mutternhöhe für alle Abmessungen!



02

3

4


2006

Muttern






M3 2,4 5,5 2000 93483VZ

M4 3,2 7,0 2000 93484VZ

M5 4,0 8,0 2000 93485VZ

M6 5,0 10,0 1000 93486VZ

M8 6,5 13,0 1000 93488VZ

M10 8,0 17,0 (16,0*) 500 934810VZ

M12 10,0 19,0 (18,0*) 500 934812VZ

M14 11,0 22,0 (21,0*) 200 934814VZ

M16 13,0 24,0 200 934816VZ

M18 15,0 27,0 100 934818VZ

M20 16,0 30,0 100 934820VZ

M22 18,0 32,0 (34,0*) 50 934822VZ

M24 19,0 36,0 50 934824VZ

M27 22,0 41,0 50 934827VZ

M30 24,0 46,0 25 934830VZ

M36 29,0 55,0 20 934836VZ




Sechskantmutter DIN 934/ISO 8673

Feingewinde





M10 x 1,0 8,0 17,0 (16,0*) 500 934101VZ

M12 x 1,5 10,0 19,0 (18,0*) 200 9341215VZ

M14 x 1,5 11,0 22,0 (21,0*) 200 9341415VZ

M16 x 1,5 13,0 24,0 200 9341615VZ

M18 x 1,5 15,0 27,0 100 9341815VZ

M20 x 1,5 16,0 30,0 100 • 9342015VZ

M24 x 1,5 19,0 36,0 50 9342415VZ

ISO 8673 oder EN 28673






2006

Muttern





Ø d1 mm mm VE VERZINKT

M10 8,0 17,0 (16,0*) 500 • --------

M12 10,0 19,0 (18,0*) 200 9341012VZ

M16 13,0 24,0 200 9341016VZ

M20 16,0 30,0 100 9341020VZ

M24 19,0 36,0 50 • --------





Niedrige Form

Werkstoff: Stahl 17H




M8 5,0 13,0 1000 9368VZ

M10 6,0 17,0 500 93610VZ

M12 7,0 19,0 500 93612VZ

M16 8,0 24,0 200 93616VZ

M20 9,0 30,0 100 93620VZ



02

5

6


2006

Muttern


mit Klemmteil - Ganzmetall



Hinweis: soll durch DIN 6925 ersetzt werden

Gewinde h max S Nennmaß Best.-Nr.


M6 6,6 10,0 1000 9806VZ

M8 8,8 13,0 1000 9808VZ

M10 11,0 17,0 500 98010VZ

M12 13,2 19,0 200 98012VZ

M14 15,4 22,0 200 • 98014VZ

M16 17,6 24,0 200 98016VZ

M20 22,0 30,0 100 • 98020VZ


Niedrige Form mit Polyamideinlage

Werkstoff: Stahl 6-gestempelt-8


Gew. h max m1 s Best.-Nr.

Ø d1 mm mm mm VE VERZINKT

M3 4,0 2,7 5,5 1000 9853VZ

M4 5,0 3,2 7,0 1000 9854VZ

M5 5,0 3,5 8,0 1000 9855VZ

M6 6,0 4,5 10,0 1000 9856VZ

M8 8,0 6,0 13,0 1000 9858VZ

M10 10,0 7,0 17,0 500 98510VZ

M12 12,0 9,0 19,0 200 98512VZ

M14 14,0 10,0 22,0 200 98514VZ

M16 16,0 12,0 24,0 200 98516VZ

M18 18,5 14,0 27,0 100 98518VZ

M20 20,0 15,0 30,0 100 98520VZ

M24 24,0 16,0 36,0 50 98524VZ

M30 30,0 23,0 46,0 25 98530VZ




2006

Muttern


Niedrige Form mit Polyamideinlage



Gew. h max m1 s Best.-Nr.


M16 16,0 11,0 24,0 200 9851016VZ


Hohe Form - gepr.



Gewinde h s d3 t Best.-Nr.


M4 8,00 7,00 6,50 5,50 500 15874VZ

M5 10,00 8,00 7,50 7,50 500 15875VZ

M6 12,00 10,00 9,50 8,00 200 15876VZ

M8 15,00 13,00 12,50 11,00 200 15878VZ

M10 18,00 17,00 16,00 13,00 50 158710VZ

M12 22,00 19,00 18,00 16,00 50 158712VZ

M14 25,00 22,00 21,00 17,65 50 158714VZ

M16 28,00 24,00 23,00 21,00 50 158716VZ

M20 34,00 30,00 28,00 26,00 25 158720VZ

Verlängerungsmutter DIN 6334

Sechskant-Gewindemuffen



m s e Best.-Nr.

Gewinde mm mm mm VE VERZINKT

M6 18 10 11,5 100 GM6VZ

M8 24 13 15,0 100 GM8VZ

M10 30 17 19,6 100 GM10VZ

M12 36 19 21,9 100 GM12VZ

M14 42 22 25,4 100 GM14VZ

M16 48 24 27,7 50 GM16VZ

M20 60 30 34,6 20 GM20VZ

M24 72 36 41,6 20 GM24VZ

M30 90 46 53,1 lose GM30VZ

Auch in Rund und Rostfrei lieferbar!



02

7

8


2006

Muttern


mit großer Schlüsselweite



Gewinde m s Best.-Nr.

Ø d1 mm mm VE FEUERVERZ.

M12 10 22 200 691512FVZ

M16 13 27 100 691516FVZ

M20 16 32 100 691520FVZ

M24 19 41 50 691524FVZ

Sechskantmuttern mit Flansch Kl. 8 - ähnlich DIN 6923

Oberfläche: verzinkt

Unterseite: gerippt

m h s Best.-Nr.

d mm mm mm VERZINKT

M8 17,9 8 13 69238VZ

M10 21,8 10 16 692310VZ




für d m s t Best.-Nr.

Schrauben mm mm mm mm VE VERZINKT

M12 10,4 4,5 19 0,6 500 --------

M16 14,1 5,0 24 0,7 250 --------

M20 17,6 6,0 30 0,8 250 --------

M24 21,0 7,0 36 0,9 100 --------




2006

Muttern

Sechskantschutzkappe

schwarz - ähnlich D 1587

Werkstsoff: Polyamid (PVC)

s d h1 h2 h3 Best.-Nr.

SW mm mm mm mm mm VE VERZINKT

10 9,8 12,9 12,0 13,0 6,0 1000 ADK15876SW

13 12,8 16,8 14,0 15,0 7,5 1000 ADK15878SW

17 16,7 21,3 18,5 19,5 9,0 1000 ADK158710SW

19 18,7 23,6 20,0 21,5 11,0 500 ADK158712SW

24 23,7 29,8 25,5 27,0 14,0 100 ADK158716SW

Setz-Muttern



Bohr.- Blech- Rand- Best.-Nr.

Kalei h1 Ø d2 stärke h2 s abst. VERZINKT

M6 0,9 8 8,3 1 5 10 8,7 KALEI6

M8 1,9 10 10,3 2 6,5 13 9,5 KALEI8

M10 1,9 12,5 12,85 2 8 15 10 KALEI10

M12 2,9 14,5 14,85 3 10 17 12 KALEI12

Einschlagmutter mit 4 Einschlagspitzen



Gewinde h d d1 Best.-Nr.


M5 8 17 7,0 500 EM5

M6 9 19 8,1 500 EM6

M8 11 22 10,4 500 EM8

M10 13 25 12,8 250 EM10



02

9


2006

10

Muttern

Einschraubmutter

Muffen Typ SK mit Innensechskant



Gewinde Länge Außen-Ø Innen- Best.-Nr.

Ø d1 mm mm Sechskant VE VERZINKT

M4 10 8,0 SW4 2000 RMSK410VZ

M5 12 10,0 SW5 1000 RMSK512VZ

M6 12 12,0 SW6 500 RMSK612VZ

M8 15 14,0 SW8 300 RMSK815VZ

M10 20 18,5 SW10 125 RMSK1020VZ

Simplex Mutter

für Holzverbinder

Werkstoff: GTW 40


Mutter- Länge Bohr-Ø Best.-Nr.

Gewinde Ø/mm mm mm VE VERZINKT

M12 22 52 24 100 SIMPLEX12

M16 30 74 32 50 SIMPLEX16

M20 38 92 40 25 SIMPLEX20

Einschlagmutter - für Fertighausbau

mit vier Einschlagspitzen

und zwei Nagellöcher, Loch 5,5 mm

Werkstoff: DIN 1624 ST 3 LG BK


Gewinde Flansch Ges.-höhe Gew. Hals Best.-Nr.

Ø d1 Ø/mm h/mm Ø/mm VE VERZINKT

M16 56 x 60 x 3 16,0 22,1 lose EM16VZ




2006

Verbindungselemente mit metrischem Gewinde

Zylinderschraube DIN 84/ISO 1207

Gruppe 3 Seite 02 – 03

Sechskantschr. m. Mutter

DIN 601/ISO 4016


Zylinderschr. DIN 912/ISO 4762


Gewindestift DIN 915/ISO 4028


Sechskantschr. DIN 933/ISO 4017*


Senkschraube DIN 965/ISO 7046


Zylinderschraube DIN 6912


Linsenschr. DIN/ISO 7380


Flügelschraube DIN 316


Torbandschr. DIN 603/ISO 8677








Linsensenkschr. DIN 966/ISO 7047


Sechskantschr. DIN 6914/ISO 7412


Linsenschr. DIN 7985/ISO 7045


Ringschraube - ähnlich DIN 580


Stabdübel






Linsensenkschr. DIN 964/ISO 2010


Gewindestange DIN 976


Sechskantschr. - ähnlich DIN 6921




03

2


2006



mit Schlitz

Werkstoff: Stahl 4.8


Gew. Ø d1 M3 M4 M5 M6 M8 M10

d2 5,5 7,0 8,5 10,0 13,0 16,0

k 2,0 2,6 3,3 3,9 5,0 6,0

Bit 0,8 x 5,0 1,0 x 6,0 1,2 x 8,0 1,6 x 9,0 2,0 x 12,0 2,5 x 14,0

Gewinde Länge Best.-Nr.

Ø d1 mm VE VERZINKT

M3 6 2000 84M36VZ

M3 8 2000 84M38VZ

M3 10 2000 84M310VZ

M3 12 2000 84M312VZ

M3 16 2000 84M316VZ

M3 20 2000 84M320VZ

M3 25 2000 84M325VZ

M3 30 2000 84M330VZ

M3 40 1000 84M340VZ

M4 6 2000 84M46VZ

M4 8 2000 84M48VZ

M4 10 2000 84M410VZ

M4 12 2000 84M412VZ

M4 16 2000 84M416VZ

M4 20 2000 84M420VZ

M4 25 1000 84M425VZ

M4 30 1000 84M430VZ

M4 35 1000 84M435VZ

M4 40 1000 84M440VZ

M4 50 500 84M450VZ

M5 8 2000 84M58VZ

M5 10 2000 84M510VZ

M5 12 1000 84M512VZ

M5 16 1000 84M516VZ

M5 20 1000 84M520VZ

M5 25 1000 84M525VZ

M5 30 1000 84M530VZ

M5 35 500 84M535VZ

M5 40 500 84M540VZ

M5 50 500 84M550VZ

M5 60 200 84M560VZ

M5 70 200 84M570VZ

M5 80 200 84M580VZ




2006






Gew. Ø d1 M3 M4 M5 M6 M8 M10

d2 5,5 7,0 8,5 10,0 13,0 16,0

k 2,0 2,6 3,3 3,9 5,0 6,0

Bit 0,8 x 5,0 1,0 x 6,0 1,2 x 8,0 1,6 x 9,0 2,0 x 12,0 2,5 x 14,0



M6 8 1000 84M68VZ

M6 10 1000 84M610VZ

M6 12 1000 84M612VZ

M6 16 1000 84M616VZ

M6 20 1000 84M620VZ

M6 25 500 84M625VZ

M6 30 500 84M630VZ

M6 35 500 84M635VZ

M6 40 500 84M640VZ

M6 50 200 84M650VZ

M6 60 200 84M660VZ

M6 70 200 84M670VZ

M6 80 200 84M680VZ

M6 100 100 84M6100VZ

M8 16 500 84M816VZ

M8 20 500 84M820VZ

M8 25 200 84M825VZ

M8 30 200 84M830VZ

M8 40 100 84M840VZ

M8 50 100 84M850VZ



03

3

4


2006


Flügelschraube DIN 316

Werkstoff: Temperguß


Gew. Ø d1 M4 M5 M6 M8 M10 M12

d2 max 8,0 11,0 13,0 16,0 20,0 23,0

e max 20,0 26,0 33,0 39,0 51,0 65,0

h max 10,5 13,0 17,0 20,0 --- 33,5

m max 4,6 6,5 8,0 10,0 12,0 14,0



M6 12 100 316612VZ

M6 16 100 316616VZ

M6 20 100 316620VZ

M6 35 100 316625VZ

M6 30 100 316630VZ

M8 16 100 316816VZ

M8 20 100 316820VZ

M8 25 100 316825VZ

M8 30 100 316830VZ

M8 40 50 316840VZ

M10 20 50 3161020VZ

M10 25 50 3161025VZ

M10 30 50 3161030VZ

M10 40 50 3161040VZ

M12 20 20 3161220VZ

M12 25 20 3161225VZ

M12 30 20 3161230VZ

M12 40 20 3161240VZ




2006


Ringschraube - ähnlich DIN 580

Ausgabe 1972



Gewinde Best.-Nr.

Ø d1 l d2 d3 d4 h k VE VERZINKT

M6 13,0 20 36 20 36 8 --- 5806VZ

M8 13,0 20 36 20 36 8 lose 5808VZ

M10 17,0 25 45 25 45 10 lose 58010VZ

M12 20,5 30 54 30 53 12 lose 58012VZ

M16 27,0 35 63 35 62 14 lose 58016VZ

M20 30,0 40 72 40 71 16 lose 58020VZ

M24 36,0 45 90 50 90 20 lose 58024VZ

M30 45,0 65 108 60 109 24 lose 58030VZ




5

6


2006


Sechskantschraube mit Mutter DIN 601/ISO 4016*

mit Schaft



Gewinde Ø d1 M5 M6 M8 M10 M12 M16 M20 M24 M27 M30

b l


2006







b l

8


2006







b l


2006


Sechskantschraube mit Mutter - ähnlich DIN 601/ISO 4016*

(Bauschrauben)



Gewinde Ø d1 M12 M16 M20 M24

b l 200 49,0 57,0 65,0 73,0

k 7,5 10,0 12,5 15,0

s 19,0(18*) 24,0 30,0 36,0



M12 160 25 60112160VZ

M12 180 25 60112180VZ

M12 200 25 60112200VZ

M12 220 25 60112220VZ

M12 240 25 60112240VZ

M12 260 25 60112260VZ

M12 280 25 60112280VZ

M12 300 25 60112300VZ

M12 320 25 60112320VZ

M12 340 25 60112340VZ

M12 360 25 60112360VZ

M12 380 25 60112380VZ

M12 400 25 60112400VZ

M12 420 25 60112420VZ

M12 440 25 60112440VZ

M12 460 25 • 60112460VZ

M12 480 25 --------

M12 500 25 • 60112500VZ

M16 160 25 60116160VZ

M16 180 25 60116180VZ

M16 200 25 60116200VZ

M16 220 25 60116220VZ

M16 240 25 60116240VZ

M16 260 25 60116260VZ

M16 280 25 60116280VZ

M16 300 25 60116300VZ

M16 320 10 60116320VZ

M16 340 10 60116340VZ

M16 360 10 60116360VZ

M16 380 10 60116380VZ

M16 400 10 60116400VZ

M16 420 10 60116420VZ

M16 440 10 60116440VZ

M16 460 10 60116460VZ




9


2006

10


Sechskantschraube mit Mutter - ähnlich DIN 601/ISO 4016*

(Bauschrauben)



Gewinde Ø d1 M12 M16 M20 M24*

b l 200 49,0 57,0 65,0 73,0

k 7,5 10,0 12,5 15,0

s 19,0(18*) 24,0 30,0 36,0



M16 480 10 60116480VZ

M16 500 10 60116500VZ

M16 520 10 60116520VZ

M16 540 10 60116540VZ

M16 560 10 60116560VZ

M16 580 10 60116580VZ

M16 600 10 60116600VZ

M16 620 10 60116620VZ

M16 640 10 60116640VZ

M16 660 10 60116660VZ

M16 680 10 60116680VZ

M16 700 10 • 60116700VZ

M16 720 lose 60116720VZ

M16 740 lose 60116740VZ

M20 160 10 60120160VZ

M20 180 10 60120180VZ

M20 200 10 60120200VZ

M20 220 10 60120220VZ

M20 240 10 60120240VZ

M20 260 10 60120260VZ

M20 280 10 60120280VZ






M20 400 10 60120400VZ

M20 420 10 60120420VZ

M20 440 10 60120440VZ

M20 460 10 60120460VZ

M20 480 10 60120480VZ

M20 500 10 60120500VZ

M20 520 10 60120520VZ

M20 540 10 60120540VZ

M20 560 10 60120560VZ

M20 580 10 60120580VZ

M20 600 10 60120600VZ

*M24 x 160 - M24 x 600 verzinkt kurzfristig lieferbar




2006


Torbandschraube DIN 603/ISO 8677

(Flachrundschraube mit Mutter)

mit Vierkantansatz



Gew. Ø d1 M5 M6 M8 M10 M12 M16

b l


2006

12







Gew. Ø d1 M5 M6 M8 M10 M12 M16

b l


2006







Gew. Ø d1 M5 M6 M8 M10 M12 M16

b l


2006

14







Gew. Ø d1 M5 M6 M8 M10 M12 M16

b l


2006



mit Innensechskant



Gew. Ø d1 M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M24 M27

b l 18,0 20,0 22,0 24,0 28,0 32,0 36,0 40,0 44,0 48,0 52,0 60,0 66,0

dk 5,5 7,0 8,5 10,0 13,0 16,0 18,0 21,0 24,0 27,0 30,0 36,0 40,0

k 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 24,0 27,0

s 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 14,0 17,0 19,0 19,0



M3 8 500 --------

M3 10 500 91288310VZ

M3 12 500 91288312VZ

M3 16 500 91288316VZ

M3 20 500 91288320VZ

M3 25 500 91288325VZ

M3 30 500 91288330VZ

M4 8 500 --------

M4 10 500 91288410VZ

M4 12 500 91288412VZ

M4 16 500 91288416VZ

M4 20 500 91288420VZ

M4 25 500 91288425VZ

M4 30 500 91288430VZ

M4 35 500 --------

M4 40 500 91288440VZ

M5 8 500 9128858VZ

M5 10 500 91288510VZ

M5 12 500 91288512VZ

M5 16 500 91288516VZ

M5 20 500 91288520VZ

M5 25 500 91288525VZ

M5 30 500 91288530VZ

M5 35 200 91288535VZ

M5 40 200 91288540VZ

M5 45 200 91288545VZ

M5 50 200 91288550VZ

M5 60 200 91288560VZ




15


2006

16







b l 18,0 20,0 22,0 24,0 28,0 32,0 36,0 40,0 44,0 48,0 52,0 60,0 66,0

dk 5,5 7,0 8,5 10,0 13,0 16,0 18,0 21,0 24,0 27,0 30,0 36,0 40,0

k 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 24,0 27,0

s 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 14,0 17,0 19,0 19,0



M6 8 500 9128868VZ

M6 10 500 91288610VZ

M6 12 500 91288612VZ

M6 16 500 91288616VZ

M6 20 500 91288620VZ

M6 25 500 91288625VZ

M6 30 500 91288630VZ

M6 35 200 91288635VZ

M6 40 200 91288640VZ

M6 45 200 91288645VZ

M6 50 200 91288650VZ

M6 60 200 91288660VZ

M6 70 200 91288670VZ

M6 80 200 91288680VZ

M6 100 100 • --------

M6 120 100 • --------

M8 12 200 91288812VZ

M8 16 200 91288816VZ

M8 20 200 91288820VZ

M8 25 200 91288825VZ

M8 30 200 91288830VZ

M8 35 200 91288835VZ

M8 40 200 91288840VZ

M8 45 200 91288845VZ

M8 50 200 91288850VZ

M8 60 200 91288860VZ

M8 70 200 91288870VZ

M8 80 200 91288880VZ

M8 90 100 91288890VZ

M8 100 100 912888100VZ

M8 120 100 912888120VZ

M8 140 50 • --------




2006







b l 18,0 20,0 22,0 24,0 28,0 32,0 36,0 40,0 44,0 48,0 52,0 60,0 66,0

dk 5,5 7,0 8,5 10,0 13,0 16,0 18,0 21,0 24,0 27,0 30,0 36,0 40,0

k 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 24,0 27,0

s 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 14,0 17,0 19,0 19,0



M10 16 200 912881016VZ

M10 20 200 912881020VZ

M10 25 200 912881025VZ



M10 40 100 912881040VZ

M10 45 100 912881045VZ

M10 50 100 912881050VZ

M10 60 100 912881060VZ

M10 70 100 912881070VZ

M10 80 100 912881080VZ

M10 90 100 912881090VZ

M10 100 50 9128810100VZ

M10 120 50 9128810120VZ

M10 140 50 • --------

M10 160 50 • --------

M12 20 100 912881220VZ

M12 25 100 912881225VZ

M12 30 100 912881230VZ

M12 35 100 912881235VZ

M12 40 100 912881240VZ

M12 45 100 912881245VZ

M12 50 100 912881250VZ

M12 60 100 912881260VZ

M12 70 50 912881270VZ

M12 80 50 912881280VZ

M12 90 50 912881290VZ

M12 100 50 9128812100VZ

M12 120 50 9128812120VZ

M12 140 50 • --------

M12 160 50 • --------




17


2006

18







b l 18,0 20,0 22,0 24,0 28,0 32,0 36,0 40,0 44,0 48,0 52,0 60,0 66,0

dk 5,5 7,0 8,5 10,0 13,0 16,0 18,0 21,0 24,0 27,0 30,0 36,0 40,0

k 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 24,0 27,0

s 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 14,0 17,0 19,0 19,0



M16 30 50 912881630VZ

M16 35 50 912881635VZ

M16 40 50 912881640VZ

M16 45 50 912881645VZ

M16 50 50 912881650VZ

M16 60 50 912881660VZ

M16 70 50 912881670VZ

M16 80 50 912881680VZ

M16 90 50 912881690VZ

M16 100 50 9128816100VZ

M16 120 50 • --------

M16 140 25 • --------

M16 160 25 • --------

M20 50 50 912882050VZ

M20 60 50 912882060VZ

M20 70 50 912882070VZ

M20 80 25 912882080VZ

M20 90 25 • 912882090VZ

M20 100 25 9128820100VZ

M20 120 25 • --------

M20 140 25 • --------

M20 160 10 • --------




2006





Oberfläche: roh, galvanisch verzinkt


b l 18,0 20,0 22,0 24,0 28,0 32,0 36,0 40,0 44,0 48,0 52,0 60,0 66,0

dk 5,5 7,0 8,5 10,0 13,0 16,0 18,0 21,0 24,0 27,0 30,0 36,0 40,0

k 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 24,0 27,0

s 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 14,0 17,0 19,0 19,0


mit Innensechskant und Kegelkuppe



Auf Anfrage

Gew. Ø d1 M3 M4 M5 M6 M8 M10 M12 M16 M20

dp max 2,0 2,5 3,5 4,0 5,5 7,0 8,5 12,0 15,0

s Nenn 1,5 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0

Auf Anfrage




19


2006

20



mit Innensechskant und Spitze



Gew. Ø d1 M3 M4 M5 M6 M8 M10 M12 M16 M20 M24

s 1,5 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0



M4 6 200 91446

M4 8 200 91448

M4 10 200 914410

M4 16 200 914416

M5 6 200 91456

M5 8 200 91458

M5 10 200 914510

M5 16 200 914516

M5 20 200 914520

M6 6 200 91466

M6 8 200 91468

M6 10 200 914610

M6 12 200 914612

M6 16 200 914616

M6 20 200 914620

M8 10 200 914810

M8 12 200 914812

M8 16 200 914816

M8 20 200 914820

M8 25 200 914825

M8 30 200 914830

M10 16 200 9141016

M10 20 200 9141020

M10 25 100 9141025

M10 30 100 9141030

M12 20 100 9141220




2006



mit Innensechskant und Zapfen




dp max 2,00 2,50 3,50 4,00 5,50 7,00 8,50 12,00 15,00

s Nenn 1,50 2,00 2,00 3,00 4,00 5,00 6,00 8,00 10,00

z min 0,75 1,00 1,25 1,50 2,00 2,50 3,00 4,00 5,00


mit Innensechskant und Ringschneide



Auf Anfrage


dp max 2,0 2,5 3,5 4,0 5,5 7,0 8,5 12,0 15,0

s Nenn 1,5 2,0 2,0 3,0 4,0 5,0 6,0 8,0 10,0

Auf Anfrage




21


2006

22


Sechskantschraube DIN 931/ISO 4014*




Gew. Ø d1 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M24 M30

b l


2006







b l


2006

24







b l


2006







b l


2006

26





Oberfläche: roh, galvanisch verzinkt


b l


2006



mit Gewinde bis Kopf



Gewinde Ø d1 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M24 M30

k 2,8 3,5 4,0 5,3 6,4 7,5 8,8 10,0 11,5 12,5 15,0 18,7

s 7,0 8,0 10,0 13,0 17,0(16*) 19,0 22,0(18*) 24,0 27,0 30,0 36,0 46,0



M6 8 500 9338868VZ

M6 10 500 93388610VZ

M6 12 500 93388612VZ

M6 16 500 93388616VZ

M6 20 500 93388620VZ

M6 25 500 93388625VZ

M6 30 500 93388630VZ

M6 35 200 93388635VZ

M6 40 200 93388640VZ

M6 45 200 93388645VZ

M6 50 200 93388650VZ

M6 60 200 93388660VZ

M6 70 200 93388670VZ

M6 80 200 93388680VZ

M8 10 200 93388810VZ

M8 12 200 93388812VZ

M8 16 200 93388816VZ

M8 20 200 93388820VZ

M8 25 200 93388825VZ

M8 30 200 93388830VZ

M8 35 200 93388835VZ

M8 40 200 93388840VZ

M8 45 200 93388845VZ

M8 50 200 93388850VZ

M8 55 200 93388855VZ

M8 60 200 93388860VZ

M8 70 200 93388870VZ

M8 80 200 93388880VZ

M8 90 100 93388890VZ

M8 100 100 933888100VZ

M8 110 100 • 933888110VZ

M8 120 100 933888120VZ




27


2006

28







k 2,8 3,5 4,0 5,3 6,4 7,5 8,8 10,0 11,5 12,5 15,0 18,7

s 7,0 8,0 10,0 13,0 17,0(16*) 19,0 22,0(18*) 24,0 27,0 30,0 36,0 46,0



M10 12 200 933881012VZ

M10 16 200 933881016VZ

M10 20 200 933881020VZ

M10 25 200 933881025VZ



M10 40 100 933881040VZ

M10 45 100 933881045VZ

M10 50 100 933881050VZ

M10 55 100 933881055VZ

M10 60 100 933881060VZ

M10 70 100 933881070VZ

M10 80 100 933881080VZ

M10 90 100 933881090VZ

M10 100 100 9338810100VZ

M10 120 50 9338810120VZ

M12 16 100 933881216VZ

M12 20 100 933881220VZ

M12 25 100 933881225VZ

M12 30 100 933881230VZ

M12 35 100 933881235VZ

M12 40 100 933881240VZ

M12 45 100 933881245VZ

M12 50 100 933881250VZ

M12 55 100 933881255VZ

M12 60 100 933881260VZ

M12 70 50 933881270VZ

M12 80 50 933881280VZ

M12 90 50 933881290VZ

M12 100 50 9338812100VZ

M12 120 50 9338812120VZ




2006







k 2,8 3,5 4,0 5,3 6,4 7,5 8,8 10,0 11,5 12,5 15,0 18,7

s 7,0 8,0 10,0 13,0 17,0(16*) 19,0 22,0(18*) 24,0 27,0 30,0 36,0 46,0



M14 25 100 933881425VZ

M14 30 100 933881430VZ

M14 35 100 933881435VZ

M14 40 100 933881440VZ

M14 45 50 933881445VZ

M14 50 50 933881450VZ

M14 60 50 933881460VZ

M14 70 50 933881470VZ

M14 80 50 933881480VZ

M16 20 50 933881620VZ

M16 25 50 933881625VZ

M16 30 50 933881630VZ

M16 35 50 933881635VZ

M16 40 50 933881640VZ

M16 45 50 933881645VZ

M16 50 50 933881650VZ

M16 55 50 933881655VZ

M16 60 50 933881660VZ

M16 70 25 933881670VZ

M16 80 25 933881680VZ

M16 90 25 933881690VZ

M16 100 25 9338816100VZ

M16 120 25 9338816120VZ

M18 50 50 933881850VZ

M18 60 25 933881860VZ




29


2006

30







k 2,8 3,5 4,0 5,3 6,4 7,5 8,8 10,0 11,5 12,5 15,0 18,7

s 7,0 8,0 10,0 13,0 17,0(16*) 19,0 22,0(18*) 24,0 27,0 30,0 36,0 46,0





M20 40 25 933882040VZ

M20 45 25 933882045VZ

M20 50 25 933882050VZ

M20 60 25 933882060VZ

M20 70 25 933882070VZ

M20 80 25 933882080VZ

M20 90 25 933882090VZ

M20 100 25 9338820100VZ

M24 50 25 933882450VZ

M24 60 25 933882460VZ

M24 70 25 933882470VZ

M24 80 25 933882480VZ

M24 90 10 933882490VZ

M24 100 10 9338824100VZ

M30 80 10 933883080VZ

M30 90 10 933883090VZ

M30 100 10 9338830100VZ




2006







k 2,8 3,5 4,0 5,3 6,4 7,5 8,8 10,0 11,5 12,5 15,0 18,7

s 7,0 8,0 10,0 13,0 17,0(16*) 19,0 22,0(18*) 24,0 27,0 30,0 36,0 46,0



M16 50 50 9331091650VZ





Gewinde Ø d1 M3 M4 M5 M6 M8 M10 M12 M16

d2 5,6 7,5 9,2 11,0 14,5 18,0 22,0 29,0

k 1,65 2,2 2,5 3,0 4,0 5,0 6,0 8,0

Bit 0,8 x 5,0 1,0x 6,0 1,2 x 8,0 1,6 x 9,0 2,0 x 12,0 2,5 x 14,0 3,0 x 18,0 4,0 x 22



M3 6 2000 963M36VZ

M3 8 2000 963M38VZ

M3 10 2000 963M310VZ

M3 12 2000 963M312VZ

M3 16 2000 963M316VZ

M3 20 2000 963M320VZ

M3 25 2000 963M325VZ

M3 30 2000 963M330VZ

M3 40 1000 963M340VZ




31


2006

32







d2 5,6 7,5 9,2 11,0 14,5 18,0 22,0 29,0

k 1,65 2,2 2,5 3,0 4,0 5,0 6,0 8,0

Bit 0,8 x 5,0 1,0x 6,0 1,2 x 8,0 1,6 x 9,0 2,0 x 12,0 2,5 x 14,0 3,0 x 18,0 4,0 x 22



M4 6 2000 963M46VZ

M4 8 2000 963M48VZ

M4 10 2000 963M410VZ

M4 12 2000 963M412VZ

M4 16 2000 963M416VZ

M4 20 2000 963M420VZ

M4 25 1000 963M425VZ

M4 30 1000 963M430VZ

M4 35 1000 963M435VZ

M4 40 1000 963M440VZ

M4 50 1000 963M450VZ

M5 8 2000 963M58VZ

M5 10 2000 963M510VZ

M5 12 1000 963M512VZ

M5 16 1000 963M516VZ

M5 20 1000 963M520VZ

M5 25 1000 963M525VZ

M5 30 500 963M530VZ

M5 35 500 963M535VZ

M5 40 500 963M540VZ

M5 50 500 963M550VZ

M5 60 200 963M560VZ

M5 70 200 963M570VZ

M5 80 200 963M580VZ

M5 100 100 963M5100VZ




2006







d2 5,6 7,5 9,2 11,0 14,5 18,0 22,0 29,0

k 1,65 2,2 2,5 3,0 4,0 5,0 6,0 8,0

Bit 0,8 x 5,0 1,0x 6,0 1,2 x 8,0 1,6 x 9,0 2,0 x 12,0 2,5 x 14,0 3,0 x 18,0 4,0 x 22



M6 10 1000 963M610VZ

M6 12 1000 963M612VZ

M6 16 1000 963M616VZ

M6 20 1000 963M620VZ

M6 25 500 963M625VZ

M6 30 500 963M630VZ

M6 35 500 963M635VZ

M6 40 500 963M640VZ

M6 50 200 963M650VZ

M6 60 200 963M660VZ

M6 70 200 963M670VZ

M6 80 200 963M680VZ

M6 90 100 963M690VZ

M6 100 100 963M6100VZ

M8 16 500 963M816VZ

M8 20 500 963M820VZ

M8 25 500 963M825VZ

M8 30 200 963M830VZ

M8 35 200 963M835VZ

M8 40 200 963M840VZ

M8 50 100 963M850VZ

M8 60 100 963M860VZ

M8 80 100 963M880VZ

M10 20 100 963M1020VZ

M10 25 100 963M1025VZ

M10 30 100 963M1030VZ

M10 35 100 963M1035VZ

M10 40 100 963M1040VZ




33


2006

34


Linsensenkschraube DIN 964/ISO 2010




Gewinde Ø d1 M3 M4 M5 M6 M8

d2 5,6 7,5 9,2 11,0 14,5

f 0,75 1,00 1,25 1,5 2,0

k 1,65 2,20 2,50 3,0 4,0

Bit 0,8 x 5,0 1,0 x 6,0 1,2 x 8,0 1,6 x 9,0 2,0 x 12,0


mit Kreuzschlitz -H- (Phillips)



Auf Anfrage


d2 5,6 7,5 9,2 11,0 14,5

k 1,65 2,2 2,5 3,0 4,0

Bit - Phillips 1 2 2 3 4



M3 8 2000 965M38VZ

M3 10 2000 965M310VZ

M3 12 2000 965M312VZ

M3 16 2000 965M316VZ

M3 20 2000 965M320VZ

M3 25 2000 965M325VZ

M3 30 2000 965M330VZ




2006







d2 5,6 7,5 9,2 11,0 14,5

k 1,65 2,2 2,5 3,0 4,0




M4 8 2000 965M48VZ

M4 10 2000 965M410VZ

M4 12 2000 965M412VZ

M4 16 2000 965M416VZ

M4 20 2000 965M420VZ

M4 25 1000 965M425VZ

M4 30 1000 965M430VZ

M4 35 1000 965M435VZ

M4 40 1000 965M440VZ

M4 50 1000 965M450VZ

M5 8 2000 965M58VZ

M5 10 2000 965M510VZ

M5 12 1000 965M512VZ

M5 16 1000 965M516VZ

M5 20 1000 965M520VZ

M5 25 1000 965M525VZ

M5 30 1000 965M530VZ

M5 35 500 965M535VZ

M5 40 500 965M540VZ

M5 50 500 965M550VZ

M5 60 500 965M560VZ

M5 70 200 965M570VZ

M5 80 200 965M580VZ




35


2006

36







d2 5,6 7,5 9,2 11,0 14,5

k 1,65 2,2 2,5 3,0 4,0




M6 10 1000 965M610VZ

M6 12 1000 965M612VZ

M6 16 1000 965M616VZ

M6 20 1000 965M620VZ

M6 25 500 965M625VZ

M6 30 500 965M630VZ

M6 35 500 965M635VZ

M6 40 500 965M640VZ

M6 45 200 965M645VZ

M6 50 200 965M650VZ

M6 60 200 965M660VZ

M6 70 200 965M670VZ

M6 80 200 965M680VZ

M8 16 500 965M816VZ

M8 20 500 965M820VZ

M8 25 500 965M825VZ

M8 30 200 965M830VZ

M8 35 200 965M835VZ

M8 40 200 965M840VZ

M8 50 200 965M850VZ

M8 60 100 965M860VZ

M8 70 100 965M870VZ

M8 80 100 965M880VZ

Linsensenkschraube DIN 966/ISO 7047

mit Kreuzschlitz - H -(Phillips)




d2 5,6 7,5 9,2 11,0 14,5

f 0,75 1,0 1,25 1,5 2,0

k 1,65 2,2 2,5 3,0 4,0


Auf Anfrage




2006






Ø d1 mm VE BLANK

M10 1000 25 976M10

M12 1000 25 976M12

M16 1000 15 976M16

M20 1000 10 976M20

M24 1000 5 976M24

M30 1000 5 • 976M30





Ø d1 mm VE BLANK

M12 3000 25 976M123M

M16 3000 15 976M163M

M20 3000 10 976M203M




37


2006

38





Gewinde Länge VE Best.-Nr.

Ø d1 mm Stk. VERZINKT

M3 1000 50 976M3VZ

M4 1000 50 976M4VZ

M5 1000 50 976M5VZ

M6 1000 50 976M6VZ

M8 1000 25 976M8VZ

M10 1000 25 976M10VZ

M12 1000 25 976M12VZ

M14 1000 20 976M14VZ

M16 1000 15 976M16VZ

M18 1000 15 976M18VZ

M20 1000 10 976M20VZ

M22 1000 10 976M22VZ

M24 1000 5 976M24VZ

M27 1000 5 976M27VZ

M30 1000 5 976M30VZ

M36 1000 5 976M36VZ






M6 3000 50 976M63MVZ

M8 3000 25 976M83MVZ

M10 3000 25 976M103MVZ

M12 3000 25 976M123MVZ

M14 3000 20 976M143MVZ

M16 3000 15 976M163MVZ

M18 3000 15 976M183MVZ


M24 3000 5 976M243MVZ





2006







M6 1000 lose 97688M6VZ

M8 1000 lose 97688M8VZ

M10 1000 lose 97688M10VZ

M12 1000 lose 97688M12VZ

M14 1000 lose 97688M14VZ

M16 1000 lose 97688M16VZ

M18 1000 lose 97688M18VZ

M20 1000 lose 97688M20VZ

M22 1000 lose 97688M22VZ

M24 1000 lose 97688M24VZ

M27 1000 lose 97688M27VZ

M30 1000 lose 97688M30VZ

M36 1000 lose 97688M36VZ






M10 3000 lose 97688M103MVZ

M12 3000 lose 97688M123MVZ

M16 3000 lose 97688M163MVZ


M24 3000 lose 97688M243MVZ


Zylinderschraube DIN 6912





b l


2006

40


Sechskantschraube DIN 6914/ISO 7412




Hinweis: für HV-Verbindungen in Stahlkonstruktionen

Gewinde Ø d1 M12 M16 M20 M22 M24 M27 M30

b min 21 26 31 32 34 37 40

k 8 10 13 14 15 17 19

s 22 27 32 36 41 46 50


Ø d1 mm Stk. FEUERVERZ.

M12 30 100 69141230FVZ

M12 35 100 69141235FVZ

M12 40 100 69141240FVZ

M12 45 100 69141245FVZ

M12 50 100 69141250FVZ

M12 60 50 69141260FVZ

M16 40 50 69141640FVZ

M16 45 50 69141645FVZ

M16 50 50 69141650FVZ

M16 55 50 69141655FVZ

M16 60 50 69141660FVZ

M16 65 50 69141665FVZ

M16 70 50 69141670FVZ

M16 75 50 69141675FVZ

M16 80 50 69141680FVZ

M16 85 50 69141685FVZ

M16 90 25 69141690FVZ

M20 45 25 69142045FVZ

M20 50 25 69142050FVZ

M20 55 25 69142055FVZ

M20 60 25 69142060FVZ

M20 65 25 69142065FVZ

M20 70 25 69142070FVZ

M20 75 25 69142075FVZ

M20 80 25 69142080FVZ

M20 85 25 69142085FVZ

M20 90 25 69142090FVZ

M20 95 25 69142095FVZ

M20 100 25 691420100FVZ

M20 105 25 691420105FVZ

M20 110 25 691420110FVZ

M20 120 25 691420120VFZ

Hinweis: Muttern DIN 6915 Gruppe 2 Seite 8

Scheiben DIN 6916 Gruppe 1 Seite 8




2006


Sechskantschraube DIN 6914/ISO 7412




Hinweis: für HV-Verbindungen in Stahlkonstruktionen


b min 21 26 31 32 34 37 40

k 8 10 13 14 15 17 19

s 22 27 32 36 41 46 50


Ø d1 mm Stk. FEUERVERZ.

M24 60 25 69142460FVZ

M24 65 25 69142465FVZ

M24 70 25 69142470FVZ

M24 75 25 69142475FVZ

M24 80 25 69142480FVZ

M24 85 25 69142485FVZ

M24 90 25 69142490FVZ

M24 95 25 69142495FVZ

M24 100 25 691424100FVZ

M24 110 25 691424110FVZ

M24 120 20 691424120FVZ

Hinweis: Muttern DIN 6915 Gruppe 2 Seite 8

Scheiben DIN 6916 Gruppe 1 Seite 8

Sechskantschraube mit Flansch - ähnlich DIN 6921

Mit Unterkopfrippen


Oberfläche: blau-verzinkt

Gewinde Ø d1 M8

d 2 17,3

k 7,7

s 13,0



M8 16 6921816VZ

M8 20 6921820VZ

Linsenschraube DIN/ISO 7380





Unterkopfrippen


dk 5,7 7,6 9,5 10,5 14 17,5 21

k 1,65 2,2 2,75 3,3 4,4 5,5 6,6

s 2 2,5 3 4 5 6 8

Auf Anfrage


41


2006

42


Linsenschraube DIN 7985/ISO 7045





d2 6,0 8,0 10,0 12,0 16,0

k 2,4 3,1 3,8 4,6 6,0




M3 8 2000 7985M38VZ

M3 10 2000 7985M310VZ

M3 12 2000 7985M312VZ

M3 16 2000 7985M316VZ

M3 20 2000 7985M320VZ

M3 25 2000 7985M325VZ

M3 30 2000 7985M330VZ

M4 8 2000 7985M48VZ

M4 10 2000 7985M410VZ

M4 12 2000 7985M412VZ

M4 16 2000 7985M416VZ

M4 20 2000 7985M420VZ

M4 25 1000 7985M425VZ

M4 30 1000 7985M430VZ

M4 35 1000 7985M435VZ

M4 40 1000 7985M440VZ

M4 50 1000 7985M450VZ

M5 8 2000 7985M58VZ

M5 10 2000 7985M510VZ

M5 12 1000 7985M512VZ

M5 16 1000 7985M516VZ

M5 20 1000 7985M520VZ

M5 25 1000 7985M525VZ

M5 30 1000 7985M530VZ

M5 35 500 7985M535VZ

M5 40 500 7985M540VZ

M5 50 500 7985M550VZ

M5 60 200 • 7985M560VZ

M5 70 200 • 7985M570VZ




2006







d2 6,0 8,0 10,0 12,0 16,0

k 2,4 3,1 3,8 4,6 6,0




M6 10 1000 7985M610VZ

M6 12 1000 7985M612VZ

M6 16 1000 7985M616VZ

M6 20 1000 7985M620VZ

M6 25 500 7985M625VZ

M6 30 500 7985M630VZ

M6 35 500 7985M635VZ

M6 40 200 7985M640VZ

M6 45 200 7985M645VZ

M6 50 200 7985M650VZ

M6 60 200 7985M660VZ

M6 70 200 • 7985M670VZ

M6 80 200 • 7985M680VZ




43


2006

44






Gewinde Ø d1 M3 M4 M5 M6 M8 M10 M12 M16 M20

b l


2006






Gewinde Ø d1 M3 M4 M5 M6 M8 M10 M12 M16 M20

b l


2006

Verbindungselemente mit metrischem Gewinde


2006

Sechskant-Holzschraube DIN 571

verzinkt


Rapid 2000 Mehrzweckschraube

Senkkopf TORX


Star-Drive Spanplattenschraube

TORX-Antrieb


Bits-TORX


Universal Spanplattenschraube

TORX-Antrieb, mit Bohrspitze


Spanplattenschraube

Senkkopf mit Kopflochbohrung


Rückwandschraube

Pozidrive verzinkt


Stockschraube


Distanzschraube Top-Star


Verbindungselemente für Holz

Dual-Drive Holzbauschraube

TORX und Sechsk.-Antrieb


Rapid Holzbauschraube

Senkkopf und TORX-Antrieb


Star-Drive Holzbauschraube


PVC-Abdeckkappen

Gruppe 4 Seite 21+32+33+44

Leichtbauplattenschraube

mit Scheibenkopf / TORX



Linsensenkkopf Pozidrive


Schnellbauschraube

Phillips-Antrieb und Phospatiert


Distanzschraube


Fensterrahmen-Schrauben


Rapid Komprex Holzbauschraube

Senkkopf und TORX-Antrieb


Rapid S-Komprex Holzbauschrauben

Scheibenkopf/TORX

Gruppe Seite 13



Rapid-Perfekt Mehrzweckschraube

TORX-Antrieb / mit Halbspitze



Senkkopf Pozidrive



Panhead Pozidrive / TORX verz.


Schnellbauschraube mit Bohrspitze

Phillips-Antrieb und Phospatiert


Justierschraube JS


UNITA-Stahlverbindungsschraube


04

2


2006


(Gestellschraube)




Gew. Ø d 5,0 6,0 8,0 10,0 12,0 16,0

k 3,5 4,0 5,5 7,0 8,0 10,0

s 8,0 10,0 13,0 17,0 19,0 24,0

Gewinde Länge

Ø d1 mm VE Best.-Nr.

6 20 500 571620VZ

6 25 500 571625VZ

6 30 500 571630VZ

6 35 200 571635VZ

6 40 200 571640VZ

6 45 200 571645VZ

6 50 200 571650VZ

6 60 200 571660VZ

6 70 200 571670VZ

6 80 200 571680VZ

6 90 100 571690VZ

6 100 100 5716100VZ

6 120 100 5716120VZ

8 25 200 571825VZ

8 30 200 571830VZ

8 35 200 571835VZ

8 40 200 571840VZ

8 45 200 571845VZ

8 50 200 571850VZ

8 60 200 571860VZ

8 70 200 571870VZ

8 80 200 571880VZ

8 90 100 571890VZ

8 100 100 5718100VZ

8 120 100 5718120VZ

8 140 100 5718140VZ

8 150 50 5718150VZ

8 160 50 5718160VZ

8 180 50 5718180VZ

8 200 50 5718200VZ




2006






Gew. Ø d 5,0 6,0 8,0 10,0 12,0 16,0

k 3,5 4,0 5,5 7,0 8,0 10,0

s 8,0 10,0 13,0 17,0 19,0 24,0



10 40 100 5711040VZ

10 50 100 5711050VZ

10 60 100 5711060VZ

10 70 100 5711070VZ

10 80 100 5711080VZ

10 90 100 5711090VZ

10 100 100 57110100VZ

10 120 50 57110120VZ

10 130 50 57110130VZ

10 140 50 57110140VZ

10 150 50 57110150VZ

10 160 25 57110160VZ

10 180 25 57110180VZ

10 200 25 57110200VZ

10 220 25 57110220VZ

10 240 25 57110240VZ

10 260 25 57110260VZ

10 280 25 57110280VZ

10 300 25 57110300VZ

12 60 100 5711260VZ

12 70 50 5711270VZ

12 80 50 5711280VZ

12 90 50 5711290VZ

12 100 50 57112100VZ

12 120 50 57112120VZ

12 130 50 • --------

12 140 50 57112140VZ

12 150 50 57112150VZ



04

3

4


2006






Gew. Ø d 5,0 6,0 8,0 10,0 12,0 16,0

k 3,5 4,0 5,5 7,0 8,0 10,0

s 8,0 10,0 13,0 17,0 19,0 24,0



12 160 25 57112160VZ

12 180 25 57112180VZ

12 200 25 57112200VZ

12 220 25 57112220VZ

12 240 25 57112240VZ

12 260 25 57112260VZ

12 280 25 57112280VZ

12 300 25 57112300VZ

12 320 25 57112320VZ

12 340 25 57112340VZ

12 360 25 57112360VZ

16 100 25 57116100VZ

16 120 25 57116120VZ

16 140 25 57116140VZ

16 160 25 57116160VZ

16 180 25 57116180VZ

16 200 25 57116200VZ

16 220 25 57116220VZ

16 240 25 57116240VZ

16 260 25 57116260VZ

16 280 25 57116280VZ

16 300 25 57116300VZ

16 320 25 57116320VZ

16 360 25 57116360VZ

16 380 25 57116380VZ

16 400 25 57116400VZ




2006


DUAL-DRIVE

Holzbauschraube

mit SK-Kopf und Reibteil

Ersetzt die DIN 571 aus Eisen.

Dualschrauben sind aus Stahl, werden um eine Dimension niedriger verwendet, haben 2 Antriebe (Star-Antrieb und Sechskant-Antrieb)

und ermöglichen ein Verschrauben ohne Vorbohren.

Längeneinprägung am Kopf ab 8 mm, sprödbruchsicher gehärtet, galvanisch-verzinkt, kunststoffsinterbeschichtet.

Mit patentiertem Ansatz für Normunterlagscheiben.

Werkstoff: Stahl - sprödbruchsicher spezialgehärtet

Oberfläche: galvanisch verzinkt - kunststoffgesintert

Dimension 6 mm 8 mm 10 mm 12 mm

Antrieb TX25 TX30 TX40 TX40

SW 9 mm 12 mm 15 mm 17 mm



6 40 250 • DUAL640GVZ

6 50 250 • DUAL650GVZ

6 60 200 • DUAL660GVZ

6 70 200 • DUAL670GVZ

6 80 100 • DUAL680GVZ

6 100 100 • DUAL6100GVZ

6 120 100 • DUAL6120GVZ

6 140 100 • DUAL6140GVZ

6 160 100 • DUAL6160GVZ

6 180 100 • DUAL6180GVZ

6 200 100 • DUAL6200GVZ

6 220 100 • DUAL6220GVZ

6 240 100 • DUAL6240GVZ

6 260 100 • DUAL6260GVZ

6 280 100 • DUAL6280GVZ

6 300 100 • DUAL6300GVZ

8 40 50 • DUAL840GVZ

8 50 50 • DUAL850GVZ

8 60 50 DUAL860GVZ

8 70 50 DUAL870GVZ

8 80 50 DUAL880GVZ

8 100 50 DUAL8100GVZ

8 120 50 DUAL8120GVZ

8 140 50 DUAL8140GVZ

8 160 50 DUAL8160GVZ

8 180 50 DUAL8180GVZ

8 200 50 DUAL8200GVZ



Allgemeine bauaufsichtliche Zulassung DIPT in Berlin

04

5

6


2006


DUAL-DRIVE












SW 9 mm 12 mm 15 mm 17 mm



8 220 50 DUAL8220GVZ

8 240 50 DUAL8240GVZ

8 260 50 DUAL8260GVZ

8 280 50 DUAL8280GVZ

8 300 50 DUAL8300GVZ

8 320 50 DUAL8320GVZ

8 340 50 DUAL8340GVZ

8 360 50 DUAL8360GVZ

8 380 50 • DUAL8380GVZ

8 400 50 • DUAL8400GVZ

10 60 50 • DUAL1060GVZ

10 70 50 • DUAL1070GVZ

10 80 50 DUAL1080GVZ

10 100 50 DUAL10100GVZ

10 120 50 DUAL10120GVZ

10 140 50 DUAL10140GVZ

10 160 50 DUAL10160GVZ

10 180 50 DUAL10180GVZ

10 200 50 DUAL10200GVZ

10 220 50 DUAL10220GVZ

10 240 50 DUAL10240GVZ

10 260 50 DUAL10260GVZ

10 280 50 DUAL10280GVZ

10 300 50 DUAL10300GVZ



Allgemeine bauaufsichtliche Zulassung DIPT in Berlin


2006


DUAL-DRIVE












SW 9 mm 12 mm 15 mm 17 mm



10 320 50 • DUAL10320GVZ



10 380 50 • DUAL13800GVZ

10 400 50 • DUAL10400GVZ

12 60 25 • DUAL1260GVZ

12 80 25 DUAL1280GVZ

12 100 25 DUAL12100GVZ

12 120 25 DUAL12120GVZ

12 140 25 DUAL12140GVZ

12 160 25 DUAL12160GVZ

12 180 25 DUAL12180GVZ

12 200 25 DUAL12200GVZ

12 220 25 DUAL12220GVZ

12 240 25 DUAL12240GVZ

12 260 25 DUAL12260GVZ

12 280 25 DUAL12280GVZ

12 300 25 DUAL12300GVZ

12 320 25 • DUAL12320GVZ

12 340 25 • DUAL12340GVZ

12 360 25 • DUAL12360GVZ

12 380 25 • DUAL12G380VZ

12 400 25 • DUAL12400GVZ




04

7

8


2006


Rapid Komprex-Holzbauschraube

Senkkopf, mit Unterkopf-Fräsrippen, Längenprägung am Kopf,

Hilogewinde, Reibteil, Verdichterspitze

• erhöhte Überdrehmomente mit KOMPREX Patent

• schnellere Verschraubung

• weniger Kraftaufwand

• geringerer Eindrehwiderstand

• Arbeitszeit-/Energieeinsparung

• sprödbruchsicher gehärtet

• Spezialgleitbeschichtung

• hohe Auszugswerte

Antrieb - Starantrieb (Torx)


Oberfläche: galvanisch verzinkt - gelb - kunststoffgesintert

Gew. Ø 8,0 10,0

Kopf Ø 14,8 18,4

Bit - Torx T x 40 T x 40



Komprex-

Patentflanke Hilogewinde


Ø d1 mm VE GELB VERZ.

8,0 80/50+R 50 KO880GVZ

8,0 90/60+R 50 KO890GVZ

8,0 100/50+R 50 KO8100GVZ

8,0 120/80+R 50 KO8120GVZ

8,0 140/80+R 50 KO8140GVZ

8,0 160/80+R 50 KO8160GVZ

8,0 180/80+R 50 KO8180GVZ

8,0 200/80+R 50 KO8200GVZ

8,0 220/100+R 50 KO8220GVZ

8,0 240/100+R 50 KO8240GVZ

8,0 260/100+R 50 KO8260GVZ

8,0 280/100+R 50 KO8280GVZ

8,0 300/100+R 50 KO8300GVZ

8,0 320/100+R 50 KO8320GVZ

8,0 340/100+R 50 KO8340GVZ

8,0 360/100+R 50 KO8360GVZ

8,0 380/100+R 50 KO8380GVZ

8,0 400/100+R 50 KO8400GVZ

8,0 420/100+R 50 KO8420GVZ

8,0 440/100+R 50 KO8440GVZ

8,0 460/100+R 50 KO8460GVZ

8,0 480/100+R 50 KO8480GVZ

8,0 500/100+R 50 KO8500GVZ

10,0 80/50+R 50 KO1080GVZ

10,0 90/60+R 50 KO1090GVZ

10,0 100/60+R 50 KO10100GVZ

10,0 120/80+R 50 KO10120GVZ

10,0 140/80+R 50 KO10140GVZ

10,0 160/100+R 50 KO10160GVZ

10,0 180/100+R 50 KO10180GVZ

10,0 200/100+R 50 KO10200GVZ

Reibschaft

Star-Antrieb

m. Fräsrippen

für Dämmstoffe



2006


Rapid Komprex-Holzbauschraube

Senkkopf, mit Unterkopf-Fräsrippen, Längenprägung am Kopf,

Hilogewinde, Reibteil, Verdichterspitze

• erhöhte Überdrehmomente mit KOMPREX Patent

• schnellere Verschraubung




• sprödbruchsicher gehärtet


• hohe Auszugswerte

Antrieb - Starantrieb (Torx)



Gew. Ø 8,0 10,0

Kopf Ø 14,8 18,4

Bit - Torx T x 40 T x 40



Komprex-



Ø d1 mm VE GELB VERZ.

10,0 220/100+R 50 KO10220GVZ

10,0 240/100+R 50 KO10240GVZ

10,0 260/100+R 50 KO10260GVZ

10,0 280/100+R 50 KO10280GVZ

10,0 300/100+R 50 KO10300GVZ





10,0 400/120+R 50 KO10400GVZ

10,0 420/120+R 50 KO10420GVZ

10,0 440/120+R 50 KO10440GVZ

10,0 460/120+R 50 KO10460GVZ

10,0 480/120+R 50 KO10480GVZ

10,0 500/120+R 50 KO10500GVZ

Reibschaft

Star-Antrieb

m. Fräsrippen



04

9


2006

10



Senkkopf, mit Unterkopf-Fräsrippen, Doppelganggewinde und Reibteil

• halbe Einschraubzeit

• einfaches Versenken des Kopfes

• Kosten-/Nutzenvorteil

• praxiserprobter TX-Antrieb


• optimale Auszugswerte

• rascher Anbiss (20° Spitze)

Antrieb - Stardrive (Torx)

bis Länge 25 mm mit Vollgewinde - ab Länge 30 mm mit Teilgewinde

Werkstoff: Stahl - sprödbruchsicher gehärtet

Oberfläche: galvanisch verzinkt - gelb

SSH-spezial-gleitbeschichtet

Gew. Ø 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø 6,0 7,0 8,0 9,0 10,0 12,0

Torx - Gr. TX-10 TX-10 TX-20 TX-20 TX-25 TX-30

Gewinde Länge Teilgew.- Best.-Nr.

Ø d mm Länge mm Reibteil VE GELB VERZ.

3,0 16 -- nein 2000 RA316GVZ

3,0 20 -- nein 2000 RA320GVZ

3,0 25 -- nein 2000 RA325GVZ

3,0 30 17 nein 1000 RA330GVZ

3,0 35 20 ja 1000 RA335GVZ

3,0 40 25 ja 1000 RA340GVZ

3,0 45 25 ja 500 RA345GVZ

3,5 16 -- nein 2000 RA3516GVZ

3,5 20 -- nein 2000 RA3520GVZ

3,5 25 -- nein 1000 RA3525GVZ

3,5 30 17 nein 1000 RA3530GVZ

3,5 35 22 nein 1000 RA3535GVZ

3,5 40 25 ja 1000 RA3540GVZ

3,5 45 30 ja 500 RA3545GVZ

3,5 50 30 ja 500 RA3550GVZ

4,0 20 -- nein 1000 RA420GVZ

4,0 25 -- nein 1000 RA425GVZ

4,0 30 17 nein 1000 RA430GVZ

4,0 35 20 ja 1000 RA435GVZ

4,0 40 25 ja 1000 RA440GVZ

4,0 45 25 ja 500 RA445GVZ

4,0 50 30 ja 500 RA450GVZ

4,0 60 35 ja 500 RA460GVZ

4,0 70 35 ja 200 RA470GVZ

4,5 20 -- nein 500 RA4520GVZ

4,5 25 -- nein 500 RA4525GVZ

4,5 30 19 nein 500 RA4530GVZ

4,5 35 19 ja 500 RA4535GVZ

4,5 40 24 ja 500 RA4540GVZ

4,5 45 24 ja 500 RA4545GVZ

4,5 50 29 ja 500 RA4550GVZ

4,5 60 34 ja 250 RA4560GVZ

4,5 70 39 ja 200 RA4570GVZ

4,5 80 44 ja 200 RA4580GVZ





2006



Senkkopf, mit Unterkopf-Fräsrippen, Doppelganggewinde und Reibteil

• halbe Einschraubzeit

• einfaches Versenken des Kopfes

• Kosten-/Nutzenvorteil

• praxiserprobter TX-Antrieb


• optimale Auszugswerte

• rascher Anbiss (20° Spitze)


bis Länge 25 mm mit Vollgewinde - ab Länge 30 mm mit Teilgewinde



SSH-spezial-gleitbeschichtet

Gew. Ø 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø 6,0 7,0 8,0 9,0 10,0 12,0

Torx - Gr. TX-10 TX-10 TX-20 TX-20 TX-25 TX-30



5,0 20 -- nein 500 RA520GVZ

5,0 25 -- nein 500 RA525GVZ

5,0 30 19 nein 500 RA530GVZ

5,0 35 19 ja 500 RA535GVZ

5,0 40 22 ja 500 RA540GVZ

5,0 50 27 ja 250 RA550GVZ

5,0 60 32 ja 250 RA560GVZ

5,0 70 37 ja 200 RA570GVZ

5,0 80 47 ja 200 RA580GVZ

5,0 90 47 ja 100 RA590GVZ

5,0 100 55 ja 100 RA5100GVZ

5,0 110 65 ja 100 RA5110GVZ

5,0 120 65 ja 100 RA5120GVZ

6,0 50 29 ja 250 RA650GVZ

6,0 60 34 ja 200 RA660GVZ

6,0 70 39 ja 200 RA670GVZ

6,0 80 48 ja 100 RA680GVZ

6,0 90 48 ja 100 RA690GVZ

6,0 100 54 ja 100 RA6100GVZ

6,0 110 64 ja 100 RA6110GVZ

6,0 120 64 ja 100 RA6120GVZ

6,0 130 64 ja 100 RA6130GVZ

6,0 140 64 ja 100 RA6140GVZ

6,0 150 64 ja 100 RA6150GVZ

6,0 160 64 ja 100 RA6160GVZ

6,0 180 64 ja 100 RA6180GVZ

6,0 200 64 ja 100 RA6200GVZ

6,0 220 64 ja 100 RA6220GVZ

6,0 240 64 ja 100 RA6240GVZ

6,0 260 64 ja 100 RA6260GVZ

6,0 280 64 ja 100 RA6280GVZ

6,0 300 64 ja 100 RA6300GVZ




04

11


2006

12


Rapid Holzbauschraube

Senkkopf, mit Unterkopf-Fräsrippen und Längenprägung am Kopf,

20° Spitze, Reibteil




Teil- und Reibgewinde

Gew. Ø 12,0

Kopf Ø 22,0

Bit - Torx TX-40



12,0 100 70 nein 50 RA12100GVZ

12,0 120 84 ja 50 RA12120GVZ

12,0 140 100 ja 50 RA12140GVZ

12,0 160 100 ja 50 RA12160GVZ

12,0 180 125 ja 50 RA12180GVZ

12,0 200 144 ja 50 RA12200GVZ

12,0 220 144 ja 50 RA12220GVZ

12,0 240 144 ja 50 RA12240GVZ

12,0 260 144 ja 50 RA12260GVZ

12,0 280 144 ja 50 RA12280GVZ

12,0 300 144 ja 50 RA12300GVZ

12,0 320 144 ja 50 RA12320GVZ

12,0 340 144 ja 50 RA12340GVZ

12,0 360 144 ja 50 RA12360GVZ

12,0 380 144 ja 50 RA12380GVZ

12,0 400 144 ja 50 RA12400GVZ





2006


Rapid S-Komprex Holzbauschrauben

Mit Scheibenkopf, Reibteil, Hilo-Gewinde, Verdichterspitze

• mehr als 2-fache Durchzugswerte

• schnellere Verschraubung als bisher




• sprödbruchsicher spezialgehärtet

• hohe Auszugs- und Durchzugswerte


Werkstoff: Stahl - spezialgehärtet - sprödbruchsicher

Oberfläche: Gelb-verzinkt - kunststoffgesintert

Teilgewinde

Gew. Ø 8,0 10,0

Kopf Ø 22,0 27,0

Bit - Torx TX-40 TX-50



Komprex-




8,0 80 50 ja 25 RAS880GVZ

8,0 100 60 ja 25 RAS8100GVZ

8,0 120 80 ja 25 RAS8120GVZ

8,0 140 80 ja 25 RAS8140GVZ

8,0 160 80 ja 25 RAS8160GVZ

8,0 180 80 ja 25 RAS8180GVZ

8,0 200 80 ja 25 RAS8200GVZ

8,0 220 100 ja 25 RAS8220GVZ

8,0 240 100 ja 25 RAS8240GVZ

8,0 260 100 ja 25 RAS8260GVZ

8,0 280 100 ja 25 RAS8280GVZ

8,0 300 100 ja 25 RAS8300GVZ

8,0 320 100 ja 25 RAS8320GVZ

8,0 340 100 ja 25 RAS8340GVZ

8,0 360 100 ja 25 RAS8360GVZ

8,0 380 100 ja 25 RAS8380GVZ

8,0 400 100 ja 25 RAS8400GVZ

8,0 450 100 ja 25 RAS8450GVZ

8,0 500 100 ja 25 RAS8500GVZ

10,0 100 60 ja 25 RAS10100GVZ

10,0 120 80 ja 25 RAS10120GVZ

10,0 140 80 ja 25 RAS10140GVZ

10,0 160 100 ja 25 RAS10160GVZ

10,0 180 100 ja 25 RAS10180GVZ

10,0 200 100 ja 25 RAS10200GVZ

10,0 220 100 ja 25 RAS10220GVZ

10,0 240 100 ja 25 RAS10240GVZ

10,0 260 100 ja 25 RAS10260GVZ

10,0 280 100 ja 25 RAS10280GVZ

10,0 300 100 ja 25 RAS10300GVZ





10,0 400 120 ja 25 RAS10400GVZ

10,0 450 120 ja 25 RAS10450GVZ

10,0 500 120 ja 25 RAS10500GVZ

Reibschaft

Scheibenkopf

mit Star-Antrieb


04

13


2006

14


Senkkopf: Torx-Antrieb


Oberfläche: galvanisch verzinkt-gelb, gleitbeschichtet

Vollgewinde


Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0 7,0

Kopf Ø dk 6,0 7,0 8,0 9,0 10,0 12,0 14,0

Bit - Torx TX-10 TX-10 TX-20 TX-20 TX-25 TX-30 TX-30


Ø d mm VE VOLLGEW.

3,0 16 2000 TX316GVZ

3,0 20 2000 TX320GVZ

3,0 25 2000 TX325GVZ

3,0 30 1000 TXV330GVZ

3,0 35 1000 TXV335GVZ

3,0 40 1000 TXV340GVZ

3,5 16 2000 TX3516GVZ

3,5 20 2000 TX3520GVZ

3,5 25 1000 TX3525GVZ

3,5 30 1000 TXV3530GVZ

3,5 35 1000 TXV3535GVZ

3,5 40 1000 TXV3540GVZ

3,5 45 1000 TXV3545GVZ

3,5 50 500 TXV3550GVZ

4,0 16 1000 TX416GVZ

4,0 20 1000 TX420GVZ

4,0 25 1000 TX425GVZ

4,0 30 1000 TXV430GVZ

4,0 35 1000 TXV435GVZ

4,0 40 1000 TXV440GVZ

4,0 45 500 TXV445GVZ

4,0 50 500 TXV450GVZ

4,5 20 500 TX4520GVZ

4,5 25 500 TX4525GVZ

4,5 30 500 TX4530GVZ

4,5 35 500 TXV4535GVZ

4,5 40 500 TXV4540GVZ

4,5 45 500 TXV4545GVZ

4,5 50 500 TXV4550GVZ

Blau-verzinkt auf Bestellung!




2006





Vollgewinde


Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0 7,0

Kopf Ø dk 6,0 7,0 8,0 9,0 10,0 12,0 14,0



Ø d mm VE VOLLGEW.

5,0 20 500 TX520GVZ

5,0 25 500 TX525GVZ

5,0 30 500 TX530GVZ

5,0 35 500 TX535GVZ

5,0 40 500 TXV540GVZ

5,0 50 250 TXV550GVZ

5,0 60 250 TXV560GVZ

5,0 70 200 TXV570GVZ

5,0 80 200 TXV580GVZ

5,0 90 100 TXV590GVZ

6,0 40 250 TXV640GVZ

6,0 50 250 TXV650GVZ

6,0 60 200 TXV660GVZ

6,0 70 200 TXV670GVZ

6,0 80 100 TXV680GVZ

6,0 90 100 TX690GVZ




04

15


2006

16





Teilgewinde


Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0 7,0

Kopf Ø dk 6,0 7,0 8,0 9,0 10,0 12,0 14,0



Ø d mm VE TEILGEW.

3,0 30 1000 TX330GVZ

3,0 35 1000 TX335GVZ

3,0 40 500 TXV340GVZ

3,0 45 500 TX345GVZ

3,5 30 1000 TX3530GVZ

3,5 35 1000 TX3535GVZ

3,5 40 1000 TX3540GVZ

3,5 45 500 TX3545GVZ

3,5 50 500 TX3550GVZ

4,0 30 1000 TX430GVZ

4,0 35 1000 TX435GVZ

4,0 40 1000 TX440GVZ

4,0 45 500 TX445GVZ

4,0 50 500 TX450GVZ

4,0 55 500 TX455GVZ

4,0 60 500 TX460GVZ

4,0 70 200 TX470GVZ

4,5 35 500 TX4535GVZ

4,5 40 500 TX4540GVZ

4,5 45 500 TX4545GVZ

4,5 50 500 TX4550GVZ

4,5 60 250 TX4560GVZ

4,5 70 200 TX4570GVZ

4,5 80 200 TX4580GVZ





2006





Teilgewinde


Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0 7,0

Kopf Ø dk 6,0 7,0 8,0 9,0 10,0 12,0 14,0




5,0 40 500 TX540GVZ

5,0 45 500 TX545GVZ

5,0 50 250 TX550GVZ

5,0 55 250 TX555GVZ

5,0 60 250 TX560GVZ

5,0 70 200 TX570GVZ

5,0 80 200 TX580GVZ

5,0 90 100 TX590GVZ

5,0 100 100 TX5100GVZ

5,0 110 100 TX5110GVZ

5,0 120 100 TX5120GVZ

6,0 40 250 TX640GVZ

6,0 50 250 TX650GVZ

6,0 60 200 TX660GVZ

6,0 70 200 TX670GVZ

6,0 80 100 TX680GVZ

6,0 90 100 TX690GVZ

6,0 100 100 TX6100GVZ

6,0 110 100 TX6110GVZ

6,0 120 100 TX6120GVZ

6,0 130 100 TX6130GVZ

6,0 140 100 TX6140GVZ

6,0 150 100 TX6150GVZ

6,0 160 100 TX6160GVZ

6,0 180 100 TX6180GVZ

6,0 200 100 TX6200GVZ

6,0 220 100 TX6220GVZ

6,0 240 100 TX6240GVZ

6,0 260 100 TX6260GVZ

6,0 280 100 TX6280GVZ

6,0 300 100 TX6300GVZ




04

17


2006

18





Teilgewinde

Gew. Ø d 7,0

Kopf Ø dk 14,0

Bit - Torx TX-30




7,0 80 100 TX780GVZ

7,0 90 100 TX790GVZ

7,0 100 100 TX7100GVZ

7,0 120 50 TX7120GVZ

7,0 130 50 TX7130GVZ

7,0 140 50 TX7140GVZ

7,0 150 50 • TX7150GVZ

7,0 160 50 TX7160GVZ

7,0 180 50 TX7180GVZ

7,0 200 50 TX7200GVZ

7,0 220 50 TX7220GVZ

7,0 240 50 TX7240GVZ

7,0 260 50 TX7260GVZ

7,0 280 50 TX7280GVZ

7,0 300 50 TX7300GVZ




2006



Senkkopf, mit Unterkopf-Fräsrippen

und Längenprägung am Kopf




Teilgewinde

Gew. Ø 8,0 10,0

Kopf Ø 14,8 18,4



Ø d mm VE GELB VERZ.

8,0 80 100 TX880GVZ

8,0 90 100 TX890GVZ

8,0 100 100 TX8100GVZ

8,0 120 50 TX8120GVZ

8,0 140 50 TX8140GVZ

8,0 160 50 TX8160GVZ

8,0 180 50 TX8180GVZ

8,0 200 50 TX8200GVZ

8,0 220 50 TX8220GVZ

8,0 240 50 TX8240GVZ

8,0 260 50 TX8260GVZ

8,0 280 50 TX8280GVZ

8,0 300 50 TX8300GVZ

8,0 320 50 TX8320GVZ

8,0 340 50 TX8340GVZ

8,0 360 50 TX8360GVZ

8,0 380 50 TX8380GVZ

8,0 400 50 TX8400GVZ

8,0 420 50 TX8420GVZ

8,0 440 50 TX8440GVZ

10,0 80 50 TX1080GVZ

10,0 90 50 • --------

10,0 100 50 TX10100GVZ

10,0 120 50 TX10120GVZ

10,0 140 50 TX10140GVZ

10,0 160 50 TX10160GVZ

10,0 180 50 TX10180GVZ

10,0 200 50 TX10200GVZ

10,0 220 50 TX10220GVZ

10,0 240 50 TX10240GVZ

10,0 260 50 TX10260GVZ

10,0 280 50 TX10280GVZ

10,0 300 50 TX10300GVZ





10,0 400 50 TX10400GVZ

10,0 420 50 TX10420GVZ

10,0 440 50 TX10440GVZ





04

19


2006

20



Senkkopf, mit Unterkopf-Fräsrippen und Längenprägung am Kopf,

20° Halbspitze

• 25 % rascher für Anbiss durch Halbspitze

• weniger Kraftaufwand beim Einschrauben

• optimale Auszugs- und Druckwerte

• geringe Sprengwirkung


• leichtes Versenken des Kopfes


• Zugkraftverstärkung

• Querzugverstärkung




Vollgewinde

Gew. Ø 8,0 10,0




8,0 160 50 TXV8160GVZ

8,0 180 50 TXV8180GVZ

8,0 200 50 TXV8200GVZ

8,0 220 50 TXV8220GVZ

8,0 240 50 TXV8240GVZ

8,0 260 50 TXV8260GVZ

8,0 280 50 TXV8280GVZ

8,0 300 50 TXV8300GVZ

8,0 350 50 TXV8350GVZ

8,0 400 50 TXV8400GVZ

10,0 160 50 TXV10160GVZ

10,0 180 50 TXV10180GVZ

10,0 200 50 TXV10200GVZ

10,0 220 50 TXV10220GVZ

10,0 240 50 TXV10240GVZ

10,0 260 50 TXV10260GVZ

10,0 280 50 TXV10280GVZ

10,0 300 50 TXV10300GVZ

10,0 350 50 TXV10350GVZ

10,0 400 50 TXV10400GVZ




für d d d Best.-Nr.

Schrauben Ø 1 2 4 h VE GELB VERZ.

6 mm 6,4 21 12 3 50 SPSCH6

7-8 mm 8,4 28 17 5 50 SPSCH8

10 mm 10,5 35 22 6 50 SPSCH10

12 mm 14,0 42 26 8 50 SPSCH12






2006

Bits-Torx


Bit-Größe Länge VE Best. Nr.

TX 10 25 25 TX10

TX 15 25 25 TX15

TX 20 25 25 TX20

TX 25 25 25 TX25

TX 30 25 25 TX30

TX 40 25 25 TX40

PVC-Abdeckkappen

für Antrieb-Torx (Star-Drive)

Torx Kopf-Ø

Farbton Größe D/mm VE Best. Nr.

Weiß TX 10 12,0 500 • ADKTXWS10

Weiß TX 20 12,0 500 ADKTXWS20




Eiche Hell TX 10 12,0 500 • --------

Eiche Hell TX 20 12,0 500 ADKTXEH20




Dunkel Braun TX 10 12,0 500 • --------

Dunkel Braun TX 20 12,0 500 ADKTXDB20






04

21


2006

22


Rapid-Perfekt Mehrzweckschraube

Die neue Bohrspitzengeneration!

Senkkopf, mit 8 mm Schneidende und Unterkopf-Fräsrippen

• 25% rascherer Anbiss durch patentierte Halbspitze!


• geringe Sprengwirkung


• leichtes Versenken des Kopfes


Antrieb - Star-Drive (Torx)

Werkstoff: Stahl - sprödbruchsicher - spezialgehärtet

Oberfläche: galvanisch verzinkt - spezialgleitbeschichtet

Teilgewinde

Gew. Ø 4,0 4,5 5,0 6,0

Kopf Ø 8,0 9,0 10,0 12,0

Bit - Torx TX-20 TX-20 TX-25 TX-30

30° Patent-

Halbspitze


Ø d mm VE BLAU VERZ.

4,0 30 1000 PE430VZ

4,0 35 1000 PE435VZ

4,0 40 1000 PE440VZ

4,0 45 500 PE445VZ

4,0 50 500 PE450VZ

4,0 60 500 PE460VZ

4,0 70 200 PE470VZ

4,5 35 500 PE4535VZ

4,5 40 500 PE4540VZ

4,5 45 500 PE4545VZ

4,5 50 500 PE4550VZ

4,5 60 250 PE4560VZ

4,5 70 200 PE4570VZ

4,5 80 200 PE4580VZ

5,0 50 250 PE550VZ

5,0 60 250 PE560VZ

5,0 70 200 PE570VZ

5,0 80 200 PE580VZ

5,0 90 100 PE590VZ

5,0 100 100 PE5100VZ

6,0 80 100 PE680VZ

6,0 90 100 PE690VZ

6,0 100 100 PE6100VZ

6,0 120 100 PE6120VZ



neuentwickelte

Gewindegeometrie

8 schneidende

Unterkopfrippen

Allgemeine bauaufsichtliche Zulassung beantragt


2006


Universal-Spanplattenschraube

mit Bohrspitze - Teilgewinde, Senkkopf, mit Unterkopf-Fräsrippen, Torx-Antrieb

Einsatzbereiche: Für MDF-Platten, Spanplatten und alle beschichteten Spanplatten, für Eckverbindungen in Hartholz und Massivholz.

Durch Bohrspitze kein Vorbohren nötig.

Werkstoff: Stahl, sprödbruchsicher gehärtet

Oberfläche: galvanisch verzinkt-gelb

Gew. Ø 4,0 4,5 5,0

Kopf Ø 8,0 9,0 10,0

Bit - Torx TX-20 TX-20 TX-25


Ø d mm VE Best.-Nr.

4,0 30 1000 TXB430

4,0 35 1000 TXB435

4,0 40 1000 TXB440

4,0 45 500 TXB445

4,0 50 500 TXB450

4,0 60 500 TXB460

4,0 70 200 TXB470

4,5 35 500 • TXB4535

4,5 40 500 • TXB4540

4,5 45 500 • TXB4545

4,5 50 500 • TXB4550

4,5 60 250 • TXB4560

5,0 50 250 TXB550

5,0 60 250 TXB560

5,0 70 200 TXB570

5,0 80 200 TXB580

Leichtbauplattenschraube

mit Scheibenkopf, Torx-Antrieb


Oberfläche: galvanisch verzinkt-gelb


Ø d mm Kopf-Ø Antrieb Best.-Nr.

5,0 80 14 TX25 RWS580GVZ

5,0 100 14 TX25 RWS5100GVZ

5,0 120 14 TX25 RWS5120GVZ



04

23


2006

24


Senkkopf, mit Kreuzschlitz -Z- (Pozidrive).


Oberfläche: galvanisch verzinkt, gleitbeschichtet

Vollgewinde


Gew. Ø d 2,5 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 5,0 6,0 7,0 8,0 9,0 10,0 12,0

k 1,25 1,5 1,75 2,0 2,25 2,5 3,0

Kreuzschlitzgröße 1 1 2 2 2 2 3


Ø d mm VE VERZINKT

2,5 12 2000 SPAX2512VZ

2,5 16 2000 SPAX2516VZ

2,5 20 2000 SPAX2520VZ

2,5 25 2000 SPAX2525VZ

2,5 30 2000 SPAX2530VZ

3,0 12 2000 SPAX312VZ

3,0 16 2000 SPAX316VZ

3,0 20 2000 SPAX320VZ

3,0 25 2000 SPAX325VZ

3,0 30 1000 SPAX330VZ

3,0 35 1000 SPAX335VZ

3,0 40 1000 • --------

3,5 12 2000 SPAX3512VZ

3,5 15 2000 • --------

3,5 16 2000 SPAX3516VZ

3,5 17 1000 • --------

3,5 20 1000 SPAX3520VZ

3,5 25 1000 SPAX3525VZ

3,5 30 1000 • --------

3,5 35 1000 • --------

3,5 40 1000 • --------

3,5 45 500 • --------

3,5 50 500 • --------

4,0 16 1000 SPAX416VZ

4,0 20 1000 SPAX420VZ

4,0 25 1000 SPAX425VZ

4,0 30 1000 SPAX430VZ

4,0 35 1000 • --------

4,0 40 1000 • --------

4,0 45 500 • --------

4,0 50 500 • --------




2006





Vollgewinde


Gew. Ø d 2,5 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 5,0 6,0 7,0 8,0 9,0 10,0 12,0

k 1,25 1,5 1,75 2,0 2,25 2,5 3,0




4,5 20 500 SPAX4520VZ

4,5 25 500 SPAX4525VZ

4,5 30 500 SPAX4530VZ

4,5 35 500 • --------

4,5 40 500 • --------

4,5 45 500 • --------

4,5 50 500 • --------

5,0 20 500 SPAX520VZ

5,0 25 500 SPAX525VZ

5,0 30 500 SPAX530VZ

5,0 35 500 SPAX535VZ

5,0 40 500 • --------

5,0 45 250 • --------

5,0 50 250 • --------

5,0 60 250 • --------

5,0 70 200 • --------

5,0 80 200 • --------

6,0 30 200 SPAX630VZ

6,0 40 200 SPAX640VZ

6,0 45 200 • --------

6,0 50 200 • --------

6,0 60 200 • --------

6,0 70 200 • --------



04

25


2006

26





Teilgewinde


Gew. Ø d 2,5 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 5,0 6,0 7,0 8,0 9,0 10,0 12,0

k 1,25 1,5 1,75 2,0 2,25 2,5 3,0




3,0 45 500 • --------

3,5 30 1000 SPAX3530VZ

3,5 35 1000 SPAX3535VZ

3,5 40 1000 SPAX3540VZ

3,5 45 1000 • --------

3,5 50 500 • --------

4,0 35 1000 SPAX435VZ

4,0 40 1000 SPAX440VZ

4,0 45 500 SPAX445VZ

4,0 50 500 SPAX450VZ

4,0 55 500 • --------

4,0 60 500 SPAX460VZ

4,0 70 200 SPAX470VZ

4,5 35 500 • --------

4,5 40 500 SPAX4540VZ

4,5 45 500 SPAX4545VZ

4,5 50 500 SPAX4550VZ

4,5 55 250 • --------

4,5 60 250 SPAX4560VZ

4,5 70 200 SPAX4570VZ

4,5 80 200 SPAX4580VZ




2006





Teilgewinde


Gew. Ø d 2,5 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 5,0 6,0 7,0 8,0 9,0 10,0 12,0

k 1,25 1,5 1,75 2,0 2,25 2,5 3,0




5,0 40 500 SPAX540VZ

5,0 45 250 SPAX545VZ

5,0 50 250 SPAX550VZ

5,0 55 250 SPAX555VZ

5,0 60 250 SPAX560VZ

5,0 70 200 SPAX570VZ

5,0 80 200 SPAX580VZ

5,0 90 100 SPAX590VZ

5,0 100 100 SPAX5100VZ

5,0 110 100 • --------

5,0 120 100 • --------

6,0 40 250 • --------

6,0 50 250 SPAX650VZ

6,0 60 200 SPAX660VZ

6,0 70 200 SPAX670VZ

6,0 80 100 SPAX680VZ

6,0 90 100 SPAX690VZ

6,0 100 100 SPAX6100VZ



04

27


2006

28





Vollgewinde


Gew. Ø d 2,5 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 5,0 6,0 7,0 8,0 9,0 10,0 12,0

k 1,25 1,5 1,75 2,0 2,25 2,5 3,0



Ø d mm VE GELB VERZ

3,0 12 2000 SPAX312GVZ

3,0 16 2000 SPAX316GVZ

3,0 20 2000 SPAX320GVZ

3,0 25 2000 SPAX325GVZ

3,0 30 1000 SPAXV330GVZ

3,0 35 1000 SPAXV335GVZ

3,0 40 1000 SPAXV340GVZ

3,5 12 2000 SPAX3512GVZ

3,5 16 2000 SPAX3516GVZ

3,5 20 1000 SPAX3520GVZ

3,5 25 1000 SPAX3525GVZ

3,5 30 1000 SPAXV3530GVZ

3,5 35 1000 SPAXV3535GVZ

3,5 40 1000 SPAXV3540GVZ

3,5 45 500 SPAXV3545GVZ

3,5 50 500 SPAXV3550GVZ

4,0 12 500 SPAX412GVZ

4,0 16 500 SPAX416GVZ

4,0 20 500 SPAX420GVZ

4,0 25 500 SPAX425GVZ

4,0 30 500 SPAXV430GVZ

4,0 35 500 SPAXV435GVZ

4,0 40 500 SPAXV440GVZ

4,0 45 500 SPAXV445GVZ

4,0 50 500 SPAXV450GVZ




2006





Vollgewinde


Gew. Ø d 2,5 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 5,0 6,0 7,0 8,0 9,0 10,0 12,0

k 1,25 1,5 1,75 2,0 2,25 2,5 3,0




4,5 16 500 SPAX4516GVZ

4,5 20 500 SPAX4520GVZ

4,5 25 500 SPAX4525GVZ

4,5 30 500 SPAX4530GVZ

4,5 35 500 SPAXV4535GVZ

4,5 40 500 SPAXV4540GVZ

4,5 45 500 SPAXV4545GVZ

4,5 50 500 SPAXV4550GVZ

5,0 20 500 SPAX520GVZ

5,0 25 500 SPAX525GVZ

5,0 30 500 SPAX530GVZ

5,0 35 500 SPAX535GVZ

5,0 40 500 SPAXV540GVZ

5,0 45 250 SPAXV545GVZ

5,0 50 250 SPAXV550GVZ

5,0 60 250 SPAXV560GVZ

5,0 70 200 SPAXV570GVZ

5,0 80 200 SPAXV580GVZ

6,0 40 200 SPAX640GVZ

6,0 45 200 • --------

6,0 50 200 SPAXV650GVZ

6,0 60 200 SPAXV660GVZ

6,0 70 200 SPAXV670GVZ



04

29


2006

30





Teilgewinde


Gew. Ø d 2,5 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 5,0 6,0 7,0 8,0 9,0 10,0 12,0

k 1,25 1,5 1,75 2,0 2,25 2,5 3,0




3,0 30 1000 SPAX330GVZ

3,0 35 1000 SPAX335GVZ

3,0 40 1000 SPAX340GVZ

3,0 45 500 SPAX345GVZ

3,5 30 1000 SPAX3530GVZ

3,5 35 1000 SPAX3535GVZ

3,5 40 1000 SPAX3540GVZ

3,5 45 500 SPAX3545GVZ

3,5 50 500 SPAX3550GVZ

4,0 30 1000 SPAX430GVZ

4,0 35 1000 SPAX435GVZ

4,0 40 1000 SPAX440GVZ

4,0 45 500 SPAX445GVZ

4,0 50 500 SPAX450GVZ

4,0 55 500 SPAX455GVZ

4,0 60 500 SPAX460GVZ

4,0 70 200 SPAX470GVZ

4,5 35 500 SPAX4535GVZ

4,5 40 500 SPAX4540GVZ

4,5 45 500 SPAX4545GVZ

4,5 50 500 SPAX4550GVZ

4,5 55 250 SPAX4555GVZ

4,5 60 250 SPAX4560GVZ

4,5 70 200 SPAX4570GVZ

4,5 80 200 SPAX4580GVZ




2006





Teilgewinde


Gew. Ø d 2,5 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 5,0 6,0 7,0 8,0 9,0 10,0 12,0

k 1,25 1,5 1,75 2,0 2,25 2,5 3,0




5,0 40 500 SPAX540GVZ

5,0 45 250 SPAX545GVZ

5,0 50 250 SPAX550GVZ

5,0 55 250 SPAX555GVZ

5,0 60 250 SPAX560GVZ

5,0 70 200 SPAX570GVZ

5,0 80 200 SPAX580GVZ

5,0 90 100 SPAX590GVZ

5,0 100 100 SPAX5100GVZ

5,0 110 100 SPAX5110GVZ

5,0 120 100 SPAX5120GVZ

6,0 40 250 SPAX640GVZ

6,0 45 200 • SPAX645GVZ

6,0 50 250 SPAX650GVZ

6,0 60 200 SPAX660GVZ

6,0 70 200 SPAX670GVZ

6,0 80 100 SPAX680GVZ

6,0 90 100 SPAX690GVZ

6,0 100 100 SPAX6100GVZ

6,0 110 100 SPAX6110GVZ

6,0 120 100 SPAX6120GVZ

6,0 130 100 SPAX6130GVZ

6,0 140 100 SPAX6140GVZ

6,0 150 100 SPAX6150GVZ

6,0 160 100 SPAX6160GVZ

6,0 180 100 SPAX6180GVZ

6,0 200 100 SPAX6200GVZ



04

31


2006

32


PVC-Abdeckkappe

Für Kreuzschlitz -Z- (Pozidrive) Gr.2 Ø12 mm, für Schrauben Ø 3,5-5,0 mm

Farbton Nummer VE Best.-Nr.

weiß 51 1000 ADKSPAXWS

beige 53 1000 ADKSPAXBE

dunkelbraun 57 1000 ADKSPAXBR

schwarz 58 1000 ADKSPAXSW

creme 60 1000 • ADKSPAXCR


Beschlagschraube

Senkkopf, Ø 7 mm, mit Kreuzschlitz -Z- (Pozidrive)



Gew. Ø d 4,0


Kreuzschlitzgröße 2



4,0 30 1000 SP1V430VZ7

4,0 35 1000 SP1V435VZ7

Scharnierbandschraube

Senkkopf Ø 5 mm, mit Kreuzschlitz -Z- (Pozidrive)



Gew. Ø d 3,0


k 1,5

Kreuzschlitzgröße 1



3,0 12 1000 SPAX312GVZ5

3,0 16 1000 SPAX316GVZ5

3,0 20 1000 SPAX320GVZ5

3,0 25 1000 SPAX325GVZ5

3,0 30 1000 SPAX330GVZ5




2006



Senkkopf mit Kopflochbohrung - Kreuzschlitz -Z- (Pozidrive)



Vollgewinde

Gew. Ø d 4,5 5,0 6,0

Kopf Ø dk 9,0 10,0 12,0

k 2,25 2,5 3,0

Kreuzschlitzgröße 2,0 2,0 3,0



4,5 30 1000 CAP4530VZ

4,5 35 500 CAP4535VZ

4,5 40 500 CAP4540VZ

4,5 50 500 CAP4550VZ

PVC-Abdeckkappen 2.4 x 12

Für Spax mit Kopflochbohrung

Für Schrauben Ø 4,5 mm

Farbton Nummer VE Best.-Nr.

weiß 51 1000 ADKCAPWS

schwarz 58 1000 ADKCAPSW


Linsensenkkopf, mit Kreuzschlitz -Z- (Pozidrive).



Vollgewinde

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 1,5 1,75 2,0 2,25 2,5 3,0

f 0,7 1,0 1,0 1,1 1,2 1,6

Kreuzschlitzgröße 1 2 2 2 2 3

Auf Anfrage



12 mm 2,4 mm

04

33


2006

34


Panhead (Rundkopf) mit Kreuzschlitz -Z- (Pozidrive).



Vollgewinde


Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 2,4 2,5 2,9 3,2 3,5 4,1




3,0 10 1000 • PH310VZ

3,0 12 1000 PH312VZ

3,0 16 1000 PH316VZ

3,0 20 1000 PH320VZ

3,0 25 1000 PH325VZ

3,0 30 1000 PH330VZ

3,5 12 1000 PH3512VZ

3,5 16 1000 PH3516VZ

3,5 20 1000 PH3520VZ

3,5 25 1000 PH3525VZ

3,5 30 1000 PH3530VZ

3,5 35 1000 PH3535VZ

3,5 40 1000 PH3540VZ

4,0 12 1000 PH412VZ

4,0 16 1000 PH416VZ

4,0 20 1000 PH420VZ

4,0 25 1000 PH425VZ

4,0 30 1000 PH430VZ

4,0 35 1000 PH435VZ

4,0 40 1000 PH440VZ

4,0 45 1000 PH445VZ

4,0 50 1000 PH450VZ




2006


Panhead (Rundkopf) mit Kreuzschlitz -Z- (Pozidrive).



Vollgewinde


Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 2,4 2,5 2,9 3,2 3,5 4,1




4,5 16 500 PH4516VZ

4,5 20 500 PH4520VZ

4,5 25 500 PH4525VZ

4,5 30 500 PH4530VZ

4,5 35 500 PH4535VZ

4,5 40 500 PH4540VZ

4,5 45 500 PH4545VZ

4,5 50 500 PH4550VZ

5,0 16 500 PH516VZ

5,0 20 500 PH520VZ

5,0 25 500 PH525VZ

5,0 30 500 PH530VZ

5,0 35 500 PH535VZ

5,0 40 500 PH540VZ

5,0 45 500 PH545VZ

5,0 50 500 PH550VZ

5,0 60 200 PH560VZ

5,0 70 200 PH570VZ

5,0 80 200 PH580VZ

6,0 25 500 PH625VZ

6,0 30 500 PH630VZ

6,0 40 500 PH640VZ

6,0 50 200 PH650VZ

6,0 60 200 PH660VZ

6,0 70 200 PH670VZ

6,0 80 100 PH680VZ



04

35


2006

36


Panhead (Rundkopf) mit TORX-Antrieb.


Oberfläche: galvanisch blau verzinkt, gleitbeschichtet

Vollgewinde


Gew. Ø d 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 7,0 8,0 9,0 10,0 12,0

k 2,5 2,9 3,2 3,5 4,1

TX 10 20 25 25 25



3,5 16 1000 • PHTX3516VZ

3,5 20 1000 • PHTX3520VZ

3,5 25 1000 • PHTX3525VZ

3,5 30 1000 • PHTX3530VZ

4,0 16 1000 PHTX416VZ

4,0 20 1000 PHTX420VZ

4,0 25 1000 PHTX425VZ

4,0 30 1000 PHTX430VZ

4,0 35 1000 PHTX435VZ

4,0 40 500 PHTX440VZ

4,0 50 500 PHTX450VZ

4,5 16 500 PHTX4516VZ

4,5 20 500 PHTX4520VZ

4,5 25 500 PHTX4525VZ

4,5 30 500 • PHTX4530VZ

4,5 35 500 • PHTX4535VZ

4,5 40 500 • PHTX4540VZ

4,5 50 500 • PHTX4550VZ

5,0 16 500 PHTX516VZ

5,0 20 500 PHTX520VZ

5,0 25 500 PHTX525VZ

5,0 30 500 PHTX530VZ

5,0 35 500 PHTX535VZ

5,0 40 500 PHTX540VZ

5,0 50 200 PHTX550VZ

5,0 60 200 PHTX560VZ

5,0 70 200 PHTX570VZ

5,0 80 200 PHTX580VZ

6,0 40 200 PHTX640VZ

6,0 50 200 PHTX650VZ

6,0 60 200 PHTX660VZ

6,0 70 200 PHTX670VZ

6,0 80 200 PHTX680VZ



TORX


2006

Rückwandschraube

mit Kreuzschlitz -Z- (Pozidrive)




Gew. Ø d 3,0 3,5 4,0 4,5 5,0

Kopf Ø dk 7,8 8,5 9,5 10,5 11,5

k 1,3 1,4 1,8 1,8 2,0

Kreuzschlitzgröße 1 2 2 2 2



3,0 20 1000 RWS320VZ

3,0 25 1000 RWS325VZ

3,5 25 1000 RWS3525VZ

3,5 30 1000 RWS3530VZ

4,0 17 1000 RWS417VZ

4,0 20 1000 RWS420VZ

4,0 25 1000 RWS425VZ

4,0 30 1000 RWS430VZ

Schnellbauschraube

Trompetenkopf mit Kreuzschlitz -H- (Phillips Gr. 2) Feingewinde


Oberfläche: phosphatiert


Ø d mm VE PHOSPHAT.

3,6 25 1000 SBS3525

3,6 35 1000 SBS3535

3,6 45 1000 SBS3545

3,9 25 1000 SBS3925

3,9 35 1000 SBS3935

3,9 45 1000 SBS3945

3,9 55 500 SBS3955

4,2 65 500 SBS4265

4,2 75 500 SBS4275



04

37


2006

38

Schnellbauschraube mit Bohrspitze

Trompetenkopf, Kreuzschlitz H (Phillips Gr. 2)


Oberfläche: gehärtet und phosphatiert



Ø d mm VE PHOSPHAT.

3,5 25 1000 SBS3525B

3,5 35 1000 SBS3535B

3,5 45 1000 SBS3545B

Stockschraube

mit Schlüsselfläche





M5 50 100 STS550VZ

M6 40 100 • --------

M6 50 100 STS650VZ

M6 60 100 STS660VZ

M8 60 100 STS860VZ*

M8 80 100 STS880VZ*

M8 100 100 STS8100VZ*

M8 120 100 STS8120VZ*

M8 140 50 STS8140VZ*

M8 160 50 STS8160VZ*

M8 180 50 STS8180VZ

M8 200 50 --------

M10 80 100 STS1080VZ*

M10 100 100 STS10100VZ*

M10 120 50 STS10120VZ*

M10 140 50 STS10140VZ*

M10 160 50 STS10160VZ*

M10 180 50 STS10180VZ

M10 200 25 --------

M12 180 100 STS12180VZ

* = mit 6-kant Schlüsselfläche, Red.-Holzgewinde und Torx-Antrieb TX 25




2006





Gewinde Ø Länge

mm mm Antrieb VE Best.-Nr.

6/10 60 ISK 4 mm 100 TOPROC660VZ






6/10 80 TX-25 100 TOPROC680TX

6/10 100 TX-25 100 TOPROC6100TX

6/10 120 TX-25 100 TOPROC6120TX

6/10 150 TX-25 50 TOPROC6150TX

1. Vorbohren in Montageteil und Mauerwerk 1. Vorbohren nur im Montageteil

(8mm Ø) (8mm Ø)

2. Schraube mit 8mm Dübel ins Bohrloch stecken, 2. Schraube ins Bohrloch stecken,

Montageelement einjustieren. Montagelement einjustieren.

3. Distanzschraube eindrehen - fertig! 3. Distanzschraube eindrehen - fertig!



04

39


2006

40

Justierschraube JS

MEA-Justierschraube JS

Geeignet für Abstandsmontagen von Holzlatten,

ausrichten von Latten ohne Keil (stufenlos).


Gewinde Länge Tiefe Best.-Nr.

Ø d mm mm VE VERZINKT

M6 60 40 100 JS660

M6 80 40 100 JS680

M6 100 40 100 JS6100

M6 120 40 100 JS6120

M6 145 40 100 JS6145

Montageanleitung:

• Wählen Sie die richtige Schraubenlänge

• Schraube durch Holzlatte in Holzkonstruktion bündig eindrehen

• Durch linksdrehen der Schraube können Sie stufenlos justieren

• Bei Verwendung von Normaldübel oder Mehrzweckdübel Ø 8 mm ist nur eine Schablonenmontage

möglich (keine Durchsteckmontage möglich)

Montage auf Holz




2006


Top-Star mit Feineinstellung




Nenn Ø Länge

mm mm VE Best.-Nr.

6,0 80 100 TOPSTAR680

6,0 100 100 TOPSTAR6100

6,0 120 50 TOPSTAR6120

6,0 150 50 TOPSTAR6150

Bit einzeln per Stk. TOPBIT

Krone einzeln per Stk. TOPKR

Verpackung - inkl. 1 Werkzeugset bestehend aus 1 Krone + 2 Bits.

Die Distanzschraube erleichtert zahlreiche Montagearbeiten wie:

Befestigen von Fenstern und Türrahmen

Isolation, Täfer, Wandverkleidungen aus Holz

Einbauschränke im Privat und Objektbereich.

Auch für den „do it yourself“-Bereich sehr gut geeignet.

Die TOP STAR ist in beiden Richtungen verstellbar. Eine Distanzvorgabe entfällt. Keine Holzkeilmontage mehr.

Die Arbeit kann problemlos von einem Einzelnen erledigt werden.

TOP STAR Handhabung



04

41


2006

42


Senkkopf: Ø 11mm

Antrieb: Torx - TX-30



Montageprinzip:

Einsetzen und Ausrichten des Rahmens

Vorbohren in Rahmen und Mauerwerk (6 mm Ø)

Dübelloses Eindrehen der Schrauben

Das durchgehende Gewinde in Rahmen und Mauerwerk

garantiert eine spannungsfreie Abstandsmontage

Schraubenlänge:

abhängig von Rahmenbreite,

dem Abstand zur Mauer und

der Einschraubtiefe

Einschraubtiefe:

materialabhängig

Vorbohrung:

Einschraubtiefe plus zusätzlich

10 mm (6 mm Ø).


Nenn Ø Länge Kopf Ø Best.-Nr.

mm mm Antrieb mm VE SENKKOPF

7,5 42 TX-30 11 100 TU42

7,5 52 TX-30 11 100 TU52

7,5 62 TX-30 11 100 TU62

7,5 72 TX-30 11 100 TU72

7,5 82 TX-30 11 100 TU82

7,5 92 TX-30 11 100 TU92

7,5 102 TX-30 11 100 TU102

7,5 112 TX-30 11 100 TU112

7,5 122 TX-30 11 100 TU122

7,5 132 TX-30 11 100 TU132

7,5 152 TX-30 11 100 TU152

7,5 182 TX-30 11 100 TU182

7,5 212 TX-30 11 100 TU212



Material Mindest

Einschraubtiefe

Gitterziegel 60 mm

(min. 2 Wandungen)

Leichtbeton 60 mm

Bims 50 mm

Vollziegel 40 mm

Kalksandstein 40 mm

Beton 30 mm


2006


Senkkopf: Ø 7,5 mm

Antrieb: Torx - TX-25



Montageprinzip:

Einsetzen und Ausrichten des Rahmens

Vorbohren in Rahmen und Mauerwerk (6 mm Ø)

Dübelloses Eindrehen der Schrauben

Das durchgehende Gewinde in Rahmen und Mauerwerk

garantiert eine spannungsfreie Abstandsmontage

Schraubenlänge:

abhängig von Rahmenbreite,

dem Abstand zur Mauer und

der Einschraubtiefe

Einschraubtiefe:

materialabhängig

Vorbohrung:

Einschraubtiefe plus zusätzlich

10 mm (6 mm Ø).


Nenn Ø Länge Kopf Ø Best.-Nr.

mm mm Antrieb mm VE SENKKOPF

7,5 42 TX-25 7,5 100 • TH42

7,5 52 TX-25 7,5 100 TH52

7,5 62 TX-25 7,5 100 • TH62

7,5 72 TX-25 7,5 100 TH72

7,5 82 TX-25 7,5 100 TH82

7,5 92 TX-25 7,5 100 TH92

7,5 102 TX-25 7,5 100 • TH102

7,5 112 TX-25 7,5 100 TH112

7,5 122 TX-25 7,5 100 • TH122

7,5 132 TX-25 7,5 100 TH132

7,5 152 TX-25 7,5 100 TH152

7,5 182 TX-25 7,5 100 TH182

7,5 212 TX-25 7,5 100 TH212



Material Mindest

Einschraubtiefe

Gitterziegel 60 mm

(min. 2 Wandungen)

Leichtbeton 60 mm

Bims 50 mm

Vollziegel 40 mm

Kalksandstein 40 mm

Beton 30 mm

04

43


2006

44

PVC-Überstülpkappen

für Fensterrahmen-Schrauben

D= 14,5 mm

d= 10,5 mm

H= 3,8 mm


Farbton für Kopf

mm Ø mm VE Best.-Nr.

weiß 11 100 UKFWS

dunkelbraun 11 100 UKFDBR

hellbraun 11 100 UKFHBR

Abdeckkappen für Torx-Antrieb T X 25 und TX 30 siehe Seite 18

UNITA-Stahlverbindungsschraube

Senkkopf mit Kreuzschlitz -Z- (Pozidrive)

mit Kopflochbohrung



d1= 7,0 mm

d2= 10,0 mm

b= 40,0 mm

Kreuzschlitz Gr. 3

Gew.-Ø Länge

mm mm VE Best.-Nr.

7 50 500 CONF750VZ




2006

Sechskant-Bohrschr. DIN 7504-K


Senk-Bohrschr. DIN 7504-PT

mit Flügeln


Senk-Blechschr. DIN 7982/ISO 7050


Linsen-Blechschraube British 4174


Bohr- und Blechschrauben

Linsen-Bohrschraube DIN 7504-M

(ehemals Form N)


Sechsk.-Blechschr. DIN 7976/ISO 1479


Linsensenk-Blechschr. DIN 7983/ISO 7051


Senk-Bohrschr. DIN 7504-O

(ehemals Form P)


Linsen-Blechschr. DIN 7981/ISO 7049


Sechskant-Bohrschraube

mit Dichtscheibe


05

2


2006

Sechskant-Bohrschraube DIN 7504-K




Gew. Ø d1 3,5 3,9 4,2 4,8 5,5 6,3

c min 0,6 0,6 0,9 0,9 1,0 1,0

dc max 8,3 8,3 8,8 10,5 11,0 13,2

k mac 3,45 3,45 4,25 4,45 5,45 6,45

s nenn 5,5 5,5 7,0 8,0 8,0 10,0

Bohrbereich von 0,7 0,7 1,75 1,75 1,75 2,0

Blechdecke bis 2,25 2,4 3,0 4,4 5,25 6,0



4,2 16,0 1000 7504K4216VZ

4,2 19,0 1000 7504K4219VZ

4,2 25,0 1000 7504K4225VZ

4,2 32,0 1000 • 7504K4232VZ

4,8 16,0 1000 7504K4816VZ

4,8 19,0 1000 7504K4819VZ

4,8 25,0 1000 7504K4825VZ

4,8 32,0 500 --------

4,8 38,0 500 7504K4838VZ

5,5 19,0 500 • --------

5,5 25,0 500 • --------

5,5 32,0 500 • --------

5,5 38,0 500 • --------

5,5 45,0 500 • --------

5,5 50,0 500 • --------

6,3 19,0 500 7504K6319VZ

6,3 25,0 500 7504K6325VZ

6,3 32,0 500 7504K6332VZ

6,3 38,0 250 • --------

6,3 45,0 250 • --------

6,3 50,0 250 • --------




2006


Linsen-Bohrschraube DIN 7504-M (ehemals Form N)

mit Kreuzschlitz -H-(Phillips)



Gew. Ø d1 2,9 3,5 3,9 4,2 4,8 5,5 6,30

d 5,6 6,9 7,5 8,2 9,5 10,8 12,50

k max 2, 2 2,6 2,8 3,05 3,55 3,95 4,55

Bit - Phillips 1 2 2 2 2 3 3

Bohrbereich von 0,7 0,7 0,7 1,75 1,75 1,75 2,0

Blechdicke bis 1,9 2,25 2,4 3,0 4,4 5,25 6,0



2,9 9,5 1000 7504N2995VZ

2,9 13,0 1000 7504N2913VZ

2,9 16,0 1000 7504N2916VZ

2,9 19,0 1000 7504N2919VZ

3,5 9,5 1000 7504N3595VZ

3,5 13,0 1000 7504N3513VZ

3,5 16,0 1000 7504N3516VZ

3,5 19,0 1000 7504N3519VZ

3,9 13,0 1000 7504N3913VZ

3,9 16,0 1000 7504N3916VZ

3,9 19,0 1000 7504N3919VZ

3,9 25,0 1000 7504N3925VZ

4,2 13,0 1000 7504N4213VZ

4,2 16,0 1000 7504N4216VZ

4,2 19,0 1000 7504N4219VZ

4,2 25,0 1000 7504N4225VZ

4,8 13,0 1000 7504N4813VZ

4,8 16,0 1000 7504N4816VZ

4,8 19,0 1000 7504N4819VZ

4,8 25,0 1000 7504N4825VZ

4,8 32,0 500 7504N4832VZ

4,8 38,0 500 7504N4838VZ

4,8 45,0 500 7504N4845VZ

4,8 50,0 500 7504N4850VZ

mit Torx- oder Innenvierkant-Antrieb

Auf Anfrage



05

3

4


2006


Senk-Bohrschraube - DIN 7504-O (ehemals Form P)




Gewinde 2,9 3,5 3,9 4,2 4,8 5,5 6,3

d 5,5 6,8 7,5 8,1 9,5 10,8 12,4

k 1,7 2,10 2,3 2,5 3,0 3,4 3,8

Bit - Phillips 1 2 2 2 2 3 3

Bohrbereich von 0,7 0,7 0,7 1,75 1,75 1,75 2,0

Blechdicke bis 1,9 2,25 2,4 3,0 4,4 5,75 6,0



3,5 13,0 1000 7504P3513VZ

3,5 16,0 1000 7504P3516VZ

3,5 19,0 1000 7504P3519VZ

3,9 13,0 1000 • 7504P3913VZ

3,9 16,0 1000 7504P3916VZ

3,9 19,0 1000 7504P3919VZ

3,9 25,0 1000 7504P3925VZ

3,9 32,0 1000 7504P3932VZ

4,2 16,0 1000 7504P4216VZ

4,2 19,0 1000 7504P4219VZ

4,2 25,0 1000 7504P4225VZ

4,2 32,0 1000 7504P4232VZ

4,8 16,0 1000 7504P4816VZ

4,8 19,0 1000 7504P4819VZ

4,8 25,0 1000 7504P4825VZ

4,8 32,0 500 7504P4832VZ

4,8 38,0 500 7504P4838VZ

4,8 45,0 500 7504P4845VZ

4,8 50,0 500 7504P4850VZ

mit Torx-Antrieb

Auf Anfrage




2006

Senk-Bohrschraube - DIN 7504-PT

mit Flügeln und Rippen,

für Holz und Stahl

mit Torx



Gewinde Ø d1 6,3

Kopf Ø d2 max 12,4

h 3,8

Bit - Torx T30

für Stahl von 2,0

für Stahl bis 6,0




6,3 50 250 7504PT6350VZ

6,3 60 250 7504PT6360VZ

6,3 70 250 7504PT6370VZ

6,3 80 250 7504PT6380VZ



05

5

6


2006


Sechskant-Blechschraube DIN 7976/ISO 1479

Form: C, mit Spitze



Gewinde 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3 8,0

k 1,3 1,5 2,3 2,3 2,8 3,0 4,0 4,8 5,8

s 3,2 5,0 5,5 7,0 7,0 8,0 8,0 10,0 13,0



6,3 16 1000 79766316VZ

6,3 19 1000 79766319VZ

6,3 25 1000 79766325VZ

6,3 32 500 • --------

6,3 38 500 79766338VZ

8,0 19 250 7976819VZ

8,0 25 250 7976825VZ

Linsen-Blechschraube DIN 7981/ISO 7049

Form C mit Spitze: Kreuzschlitz -H-(Phillips)



Gewinde 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3

d 4,2 5,6 6,9 7,5 8,2 9,5 10,8 12,5

k max 1,8 2,2 2,6 2,8 3,05 3,55 3,95 4,55

Bit 1,0 1,0 2,0 2,0 2,0 2,0 3,0 3,0



2,9 6,5 1000 79812965VZ

2,9 9,5 1000 79812995VZ

2,9 13,0 1000 79812913VZ

2,9 16,0 1000 79812916VZ

2,9 19,0 1000 79812919VZ

2,9 25,0 1000 • --------




2006







d 4,2 5,6 6,9 7,5 8,2 9,5 10,8 12,5

k max 1,8 2,2 2,6 2,8 3,05 3,55 3,95 4,55

Bit 1,0 1,0 2,0 2,0 2,0 2,0 3,0 3,0



3,5 9,5 1000 79813595VZ

3,5 13,0 1000 79813513VZ

3,5 16,0 1000 79813516VZ

3,5 19,0 1000 79813519VZ

3,5 25,0 1000 79813525VZ

3,5 32,0 1000 --------

3,5 38,0 1000 --------

3,9 6,5 1000 79813965VZ

3,9 9,5 1000 79813995VZ

3,9 13,0 1000 79813913VZ

3,9 16,0 1000 79813916VZ

3,9 19,0 1000 79813919VZ

3,9 25,0 1000 79813925VZ

3,9 32,0 1000 79813932VZ

3,9 38,0 1000 79813938VZ

4,2 9,5 500 79814295VZ

4,2 13,0 500 79814213VZ

4,2 16,0 500 79814216VZ

4,2 19,0 500 79814219VZ

4,2 25,0 500 79814225VZ

4,2 32,0 500 79814232VZ

4,2 38,0 500 79814238VZ

4,2 45,0 500 --------

4,2 50,0 500 --------



05

7

8


2006







d 4,2 5,6 6,9 7,5 8,2 9,5 10,8 12,5

k max 1,8 2,2 2,6 2,8 3,05 3,55 3,95 4,55

Bit 1,0 1,0 2,0 2,0 2,0 2,0 3,0 3,0



4,8 9,5 1000 79814895VZ

4,8 13,0 1000 79814813VZ

4,8 16,0 1000 79814816VZ

4,8 19,0 1000 79814819VZ

4,8 25,0 1000 79814825VZ

4,8 32,0 1000 79814832VZ

4,8 38,0 1000 79814838VZ

4,8 45,0 1000 79814845VZ

4,8 50,0 1000 • 79814850VZ

5,5 13,0 500 79815513VZ

5,5 16,0 500 79815516VZ

5,5 19,0 500 79815519VZ

5,5 25,0 500 79815525VZ

5,5 32,0 500 79815532VZ

5,5 38,0 200 79815538VZ

5,5 45,0 200 • --------

5,5 50,0 200 79815550VZ

6,3 16,0 500 • --------

6,3 19,0 500 79816319VZ

6,3 25,0 500 79816325VZ

6,3 32,0 500 79816332VZ

6,3 38,0 500 79816338VZ

6,3 50,0 200 79816350VZ




2006

Senk-Blechschraube DIN 7982/ISO 7050






d 4,3 5,5 6,8 7,5 8,1 9,5 10,8 12,4

k 1,3 1,7 2,1 2,3 2,5 3,0 3,4 3,8

Bit - Phillips 1 1 2 2 2 2 3 3



2,9 6,5 1000 • 79822965VZ

2,9 9,5 1000 79822995VZ

2,9 13,0 1000 79822913VZ

2,9 16,0 1000 79822916VZ

2,9 19,0 1000 79822919VZ

3,5 9,5 1000 79823595VZ

3,5 13,0 1000 79823513VZ

3,5 16,0 1000 79823516VZ

3,5 19,0 1000 79823519VZ

3,5 25,0 1000 79823525VZ

3,5 32,0 1000 79823532VZ

3,9 9,5 1000 79823995VZ

3,9 13,0 1000 • 79823913VZ

3,9 16,0 1000 79823916VZ

3,9 19,0 1000 79823919VZ

3,9 22,0 1000 79823922VZ

3,9 25,0 1000 79823925VZ

3,9 32,0 1000 79823932VZ

3,9 38,0 1000 79823938VZ

4,2 13,0 500 79824213VZ

4,2 16,0 500 79824216VZ

4,2 19,0 500 79824219VZ

4,2 25,0 500 79824225VZ

4,2 32,0 500 79824232VZ

4,2 38,0 500 79824238VZ

4,2 50,0 500 • --------



05

9


2006

10







d 4,3 5,5 6,8 7,5 8,1 9,5 10,8 12,4

k 1,3 1,7 2,1 2,3 2,5 3,0 3,4 3,8

Bit - Phillips 1 1 2 2 2 2 3 3



4,8 13,0 500 • 79824813VZ

4,8 16,0 500 79824816VZ

4,8 19,0 500 79824819VZ

4,8 22,0 500 • --------

4,8 25,0 500 79824825VZ

4,8 32,0 500 79824832VZ

4,8 38,0 500 79824838VZ

4,8 50,0 500 79824850VZ

4,8 60,0 250 79824860VZ

4,8 70,0 250 79824870VZ

4,8 80,0 250 79824880VZ

4,8 90,0 250 79824890VZ

5,5 16,0 500 • --------

5,5 19,0 500 79825519VZ

5,5 25,0 500 79825525VZ

5,5 32,0 500 79825532VZ

5,5 38,0 250 79825538VZ

5,5 45,0 250 • --------

5,5 50,0 250 79825550VZ




2006


Linsensenk-Blechschraube DIN 7983/ISO 7051





d 4,3 5,5 6,8 7,5 8,1 9,5 10,8 12,4

f 0,7 0,9 1,2 1,3 1,4 1,5 1,7 2,0

k 1,8 2,2 2,6 2,8 3,05 3,55 3,95 4,55

Bit - Phillips 1,0 1,0 2,0 2,0 2,0 2,0 3,0 3,0



2,9 9,5 1000 • 79832995VZ

2,9 13,0 1000 • 79832913VZ

2,9 16,0 1000 79832916VZ

2,9 19,0 1000 • 79832919VZ

3,5 9,5 1000 • 79833595VZ

3,5 13,0 1000 • 79833513VZ

3,5 16,0 1000 • 79833516VZ

3,5 19,0 1000 • 79833519VZ

3,5 25,0 1000 • 79833525VZ

3,9 9,5 1000 • --------

3,9 13,0 1000 • 79833913VZ

3,9 16,0 1000 • 79833916VZ

3,9 19,0 1000 • 79833919VZ

3,9 25,0 1000 • 79833925VZ

3,9 32,0 1000 • 79833932VZ

3,9 38,0 1000 • 79833938VZ

4,2 13,0 500 • 79834213VZ

4,2 16,0 500 • 79834216VZ

4,2 19,0 500 79834219VZ

4,2 25,0 500 • 79834225VZ

4,2 32,0 500 • 79834232VZ

4,2 38,0 500 • 79834238VZ



05

11


2006

12


Linsensenk-Blechschraube DIN 7983/ISO 7051





d 4,3 5,5 6,8 7,5 8,1 9,5 10,8 12,4

f 0,7 0,9 1,2 1,3 1,4 1,5 1,7 2,0

k 1,8 2,2 2,6 2,8 3,05 3,55 3,95 4,55

Bit - Phillips 1,0 1,0 2,0 2,0 2,0 2,0 3,0 3,0



4,8 16,0 500 79834816VZ

4,8 19,0 500 • 79834819VZ

4,8 25,0 500 • 79834825VZ

4,8 32,0 500 • 79834832VZ

4,8 38,0 500 • 79834838VZ

4,8 50,0 500 • 79834850VZ

5,5 19,0 500 • 79835519VZ

5,5 25,0 500 79835525VZ

5,5 32,0 500 79835532VZ

5,5 38,0 200 79835538VZ

5,5 50,0 200 79835550VZ




2006

Sechskant-Bohrschraube

mit Dichtscheibe Ø 16mm



d1 6,3

d2 12,2–13,2

d3 16,0

k max 6,45

s 9,52 mm/3/8 “

für Stahl von - bis 2,8 -6,0


Gewinde Länge Klemmlänge Best.-Nr.


6,3 25 10 500 FABS336325DS16

6,3 32 17 500 FABS336332DS16

6,3 38 23 500 FABS336338DS16

6,3 50 35 250 FABS336350DS16

6,3 60 45 250 • --------

6,3 80 65 250 • --------

Linsen-Blechschraube - British BS 4174

mit angepreßter Scheibe




Gewinde Ø d1 2,9 3,5 4,2 4,8

Kopf Ø d2-max 6,12 7,70 9,24 10,8

h-max 1,60 1,88 2,36 2,9

Kreuzschl. -Z- Nr. 1 2 2 2

Auf Anfrage



05

13


2006 Bohr- und Blechschrauben


2006

MEA Nylondübel schwarz


MUNGO Nylondübel MQ Quattro


MEA Mehrzweckdübel MZ


MUNGO Fasadendübel MB


MEA Hohlblockrahmend. HBR TORX


MUNGO Nageldübel


Dämmstoffteller DST/90


FISCHER Gasbetondübel GB


Montagezange für HRM


Dübel

MEA Normdübel F


FISCHER Dübel S


MEA Mehrzweckd. MZK m. Kragen


MEA Hohlblockrahmendübel HBR


MEA Hohlblockrahmendübel SSK


Blitznagel BN


Dämmstoffhalter DSH


Gipskartondübel


Federklappdübel


MUNGO Nylondübel MN


FISCHER Dübel SX


FISCHER Universaldübel UX


FISCHER Rahmendübel SHR


FISCHER Universal Rahmendübel FUR-T




FISCHER Dämmstoffdübel FID


Hohlraumdübel HRM




06


2006

Kippdübel


FISCHER Treppenbefestigung TBB


Setzeisen SZE


Metallrahmendübel MR mit Flachkopf


Messingdübel


Einschlagwerkzeug


MUNGO M2-C Stahlbolzen


FISCHER Bolzen FBN


FISCHER Injectionsverankerung FIS


Dübel

Kippdübel


Zentrierst. TBZ 2 für TB und TBB


Lochband LBV


Hammer-Schlagniete


FISCHER Dübel M


Betonschraube TSM B + MULTI MONTI


MUNGO M2R Stahlbolzen


Verbundanker MVA


MUNGO Injection-Mörtel MIT-SE


FISCHER Treppenbefestigung TB


Einschlagnagel ED


Grundplatte GPL


MUNGO Ankernagel MAN


Schlaganker SA-N


MUNGO M2 Stahlbolzen




Ankerstange


Systemkoffer MIT-SE 300 ml

Gruppe 6 Seite 30


2006

Auspresspistolen MIT-PP


Siebhülse Meterware FISHL


Dübel

Siebhülsen MSH (Kunststoff)


Injections-Ankerhülse (mit Netz)


06

4


2006

MEA Nylondübel

Schwarz

Dübel

D-Ø DL B-Ø mind. mind. HS-Ø Euro NETTO

Type mm mm mm BLT/mm VT/mm von bis VE Best.-Nr. per 100 Stk RG

F5N 5 25 5 35 25 2,6–4,0 600 MEAN5 0,86 031020

F6N 6 30 6 40 30 3,5–5,0 400 MEAN6 1,31

F8N 8 40 8 55 40 4,5–6,0 200 MEAN8 1,88

F10N 10 50 10 70 50 6,0–8,0 100 MEAN10 3,59

F12N 12 60 12 80 60 8,0–10,0 150 MEAN12 5,53

F14N 14 70 14 90 70 10,0–12,0 100 MEAN14 10,24


Mit vielen wichtigen Vorteilen:

• exakte mittige Schraubenführung • allseitige Spreizung durch tiefe Außenverzahnung und

8 Winkelstabilisatoren • doppelte Verdrehsicherung durch 4 (bis 10) Spreizungen • stabile Form verhindert Abknicken beim Einschlagen

• echt Nylon - verrottungsfest • temperaturbeständig von -40° bis +80 °C • hohe Auszugwerte • hohe Zug- und Druckfestigkeit

D-Ø DL B-Ø mind. mind. HS-Ø Euro per

Type mm mm mm BLT/mm VT/mm von bis VE Best.-Nr. 100 Stk RG

F4 4 20 4 25 25 2,0–3,0 100 MEAF4 2,00 031018

F5 5 25 5 35 25 2,6–4,0 100 MEAF5 2,20

F6 6 30 6 40 30 3,5–5,0 100 MEAF6 3,40

F7 7 30 7 40 30 4,0–5,5 100 • -------- --

F8 8 40 8 55 40 4,5–6,0 100 MEAF8 5,00

F10 10 50 10 70 50 6,0–8,0 50 MEAF10 9,70

F12 12 60 12 80 60 8,0–10,0 25 MEAF12 14,50

F14 14 70 14 90 70 10,0–12,0 20 MEAF14 26,50

F16 16 80 16 100 80 12–14(1/2“) 10 MEAF16 35,10

F20 20 90 20 120 90 16,0(5/8“) 5 MEAF20 73,10


D-Ø DL B-Ø mind. mind. HS-Ø Euro per

Type mm mm mm BLT/mm VT/mm von bis VE Best.-Nr. 100 Stk RG

FL6-60 6 60 6 70 60 3,5–4,5 100 MEAFL660 7,80 031018

Schlüssel:

• B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • D-Ø - Dübeldurchmesser • DL - Dübellänge • HS - Holzschrauben • PLS - Plattenstärke • VT - Verankerungstiefe




2006

Dübel

MUNGO Nylondübel MN

Polyamid PA 6

Die Mungo Nylonprodukte sind aus hochwertigem Polyamid 6 gefertigt. PA 6 ist aufgrund der hervorragenden Eigenschaften der wertvollste

Werkstoff für den Bereich der Befestigungstechnik.

• hohes plastisches Verformungsvermögen ergibt grossen Anwendungstemperaturbereich von -40° bis 100° C • Feuchtigkeitsaufnahme

resultiert in hohe mechanische Eigenschaften wie Schlagzähigkeit und Zugfestigkeit • geringe Empfindlichkeit gegenüber dynamischen

Belastungen • geringe Entzündlichkeit und selbstverlöschend • halogenfreier Werkstoff

D+B-Ø DL HS-SSP-Ø metrisch Euro per

Type mm mm von bis Ø/mm VE Best.-Nr. 100 Stk RG

MN 4 20 2,2–3,0 -- 100 MN4 2,20

MN 5 25 2,6–4,0 M3 100 MN5 2,35

MN 6 30 3,5–5,0 M4 100 MN6 3,50

MN 8 40 4,5–6,0 M5 100 MN8 5,20

MN 10 50 6,0–8,0 M6 50 MN10 10,20

MN 12 60 8,0–10,0 M8 25 MN12 15,20

MN 14 70 10,0–12,0 M10 20 MN14 27,80

MN 16 80 12,0–14,0 M12 10 MN16 45,50

MN 20 90 14,0–16,0 M14 5 MN20 78,00

MUNGO Nylondübel MQ Quattro

Polyamid PA 6

• Quattro-Technology: höchste Haltewerte im unteren und mittleren Lastbereich. Speziell geeignet für Anwendungen mit

Spanplattenschrauben • Verdrehsicherung: verhindert das Mitdrehen im Bohrloch • reduzierte Montagezeit: die besondere

Dübelgeometrie erleichtert das Einschieben ins Bohrloch • Einschlagsicherung: verhindert die frühzeitige ungewollte Spreitzung des

Dübels beim Setzen

D+B-Ø DL HS-SPS-Ø metrisch Euro per

Type mm mm von bis Ø/mm VE Best.-Nr. 100 Stk RG

MQ 5 25 2,6–4,0 M3 100 MQ5 2,45 031018

MQ 6 30 3,5–5,0 M4 100 MQ6 3,70

MQ 8 40 4,5–6,0 M5 100 MQ8 5,40

MQ 10 50 6,0–8,0 M6 50 MQ10 10,60

MQ 12 60 8,0–10,0 M8 25 MQ12 15,80

MQ 14 70 10,0–12,0 M10 20 MQ14 29,00

Schlüssel:

• B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • D-Ø - Dübeldurchmesser • DL - Dübellänge • HS - Holzschrauben • PLS - Plattenstärke • SPS - Spanplattenschrauben

• VT - Verankerungstiefe



06

5

6


2006

FISCHER Dübel S

Dübel

B-Ø mind. DL=mind. HS od. SPS Euro per

Type mm BLT/mm VT/mm v-b/mm VE Best.-Nr. 100 Stk RG

S 5 5 35 25 3-4 100 S5 3,00 031000

S 6 6 40 30 4-5 100 S6 4,31

S 8 8 55 40 4-6 100 S8 6,24

S10 10 70 50 8-8 50 S10 12,24

S12 12 80 60 8-10 25 S12 18,82

S14 14 95 75 10-12 20 S14 32,00

S16 16 100 80 12(1/2“) 10 S16 45,60

S20 20 120 90 16 5 S20 88,00

FISCHER Dübel SX

für sämtliche Beton- und Mauerwerksbaustoffe,

von Lochziegeln über Hohlblocksteine bis zu Porenbeton (Gasbeton).

B-Ø mind. DL=mind. HS od. SPS Euro per

Type mm BLT/mm VT/mm v-b/mm VE Best.-Nr. 100 Stk RG

SX 4 4 25 20 2-3 200 SX4 2,70 031003

SX 5 5 35 25 3-4 100 SX5 3,00

SX 6 6 40 30 4-5 100 SX6 4,31

SX 8 8 50 40 4,5-6 100 SX8 6,24

SX 10 10 70 50 6-8 50 SX10 12,24

SX 12 12 80 60 8-10 25 SX12 18,82

SX 14 14 90 70 10-12 20 SX14 32,00

SX 16 16 100 80 12 (1/2”) 10 SX16 45,60

SX 6L 6 60 50 4-5 100 SX6L 8,50

SX 8L 8 75 65 4,5-6 50 SX8L 9,70

Schlüssel:

• B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • DL - Dübellänge • HS - Holzschrauben • SPS - Spanplattenschraube • VT - Verankerungstiefe




2006

MEA Mehrzweckdübel MZ

auch für Spanplattenschrauben geeignet

Dübel

D-Ø DL B-Ø mind. mind. mind. HS-Ø Euro per

Type mm mm mm BLT/mm VT/mm PS/mm von bis VE Best.-Nr. 100 Stk RG

MZ 6 6 29 6 39 29 7,0 4,5 100 MZ6 4,60 031018

MZ 6x40 6 40 6 50 40 7,0 4,5 100 MZ6L 5,40

MZ 8 8 48 8 60 48 9,5 3,5-6,0 100 MZ8 6,40

MZ 10 10 59 10 70 59 12,0 6,0-8,0 50 MZ10 12,00

MZ 12 12 71 12 80 71 15,0 8,0-10,0 50 MZ12 19,60

MZ 14 14 75 14 85 75 15,0 10,0-12,0 25 MZ14 29,20

MEA Mehrzweckdübel MZK mit Kragen

auch für Spanplattenschrauben geeignet

D-Ø DL B-Ø mind. mind. mind. HS-Ø Euro per

Type mm mm mm BLT/mm VT/mm PS/mm von bis VE Best.-Nr. 100 Stk RG

MZK 6 6 30 6 39 29 7,0 4,5 100 MZK6 4,70 031018

MZ 6x41 6 41 6 50 40 7,0 4,5 100 MZK6L 5,60

MZK 8 8 49 8 60 48 9,5 3,5-6,0 100 MZK8 6,70

MZK 10 10 60 10 70 59 12,0 6,0-8,0 50 MZK10 12,30

MZK 12 12 72 12 80 71 15,0 8,0-10,0 50 MZK12 19,80

MZK 14 14 76 14 85 75 15,0 10,0-12,0 25 MZK14 29,50

Schlüssel:

• B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • D-Ø - Dübeldurchmesser • DL - Dübellänge • HS - Holzschrauben • PS - Plattenstärke • VT - Verankerungstiefe



06

7

8


2006

Dübel

FISCHER Universaldübel UX

Geeignet für: Gipskarton, Vollmauerwerk, Lochziegel, oder Beton.

Die professionelle und sichere Antwort auf die meisten Befestigungsfragen heißt ab sofort Fischer Universaldübel UX -

der Universaldübel, mit dem man richtig liegt!

B-Ø mind. mind. Euro per

Type mm BLT/mm PLS/mm DL/mm VE Best.-Nr. 100 Stk RG

UX 6 6 45 9,5 35 100 UX6 6,10 031003

UX 8 8 60 9,5 50 100 UX8 8,50

UX 10 10 75 12,5 60 50 UX10 15,40

UX 12 12 85 - 70 25 UX12 24,50

UX 14 14 95 - 75 20 UX14 38,40

UX 6R 6 45 9,5 35 100 UX6R 6,20

UX 8R 8 60 9,5 50 100 UX8R 8,60

UX 10R 10 75 12,5 60 50 UX10R 15,50

MUNGO Fasadendübel MB

Polyamid PA 6

D+B-Ø DL Nutzlänge Euro per

Type mm mm mm VE Best.-Nr. 100 Stk RG

MB 8 80 10 100 MBL880 12,50 031019

MB 8 100 30 100 MBL8100 17,70

MB 8 120 50 100 MBL8120 22,40

MB 8 140 70 100 MBL8140 24,00

Schlüssel:

• B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • D-Ø - Dübeldurchmesser • DL - Dübellänge • PLS - Plattenstärke




2006

MEA Hohlblockrahmendübel HBR

Dübel

D-Ø DL B-Ø BL/BT mind. HS-Ø Euro per

Type mm mm mm mm VT/mm mm VE Best.-Nr. 100 Stk RG

HBR 8-80 8 80 8 80 80 5–6 50 HBR880 17,50 031019

HBR 10-100 10 100 10 90 80 6–7 100 HBR10100 28,00

HBR 10-115 10 115 10 90 80 6–7 100 HBR10115 31,60

HBR 10-135 10 135 10 90 80 6–7 100 HBR10135 32,10

HBR 10-160 10 160 10 90 80 6–7 100 HBR10160 57,90

HBR 10-200 10 200 10 90 80 6–7 50 HBR10200 74,20

HBR 10-240 10 240 10 90 80 6–7 50 HBR10240 88,80

HBR 14-80 14 80 14 100 90 10 100 HBR1480 49,80

HBR 14-110 14 110 14 100 90 10 100 HBR14110 51,90

HBR 14-140 14 140 14 100 90 10 100 HBR14140 58,80

HBR 14-170 14 170 14 100 90 10 100 HBR14170 73,60

HBR 14-200 14 200 14 100 90 10 50 HBR14200 92,10

HBR 14-230 14 230 14 100 90 10 50 HBR14230 188,40

HBR 14-270 14 270 14 100 90 10 50 HBR14270 196,90

Schlüssel:

• B-Ø - Bohrerdurchmesser • BL - Bohrerlänge • BLT - Bohrlochtiefe • D-Ø - Dübeldurchmesser • DL - Dübellänge • HS - Holzschrauben • PLS - Plattenstärke

• VT - Verankerungstiefe



06

9


2006

10

Dübel

FISCHER Rahmendübel SHR ohne Schraube

Für Vollbaustoffe mit geringer Druckfestigkeit, sowie für Loch- und Hohlkammersteine.

mind.

B-Ø BLT ab mind. max. Euro per

Type mm OK AT VT/mm DL/mm NL/mm HS/FS VE Best.-Nr. 100 Stk RG

S16H135R 16 155 90 135 45 Ø12M12 50 S16H135R 69,30 031003

S16H160R 16 180 90 160 70 Ø12M12 50 S16H160R 85,90

MEA Hohlblockrahmendübel HBR TORX

mit SENKKOPF-Schraube,

TORX - Gr. 40, galvanisch verzinkt

D-Ø DL B-Ø BL/BT mind. SS TORX Euro per

Type mm mm mm mm VT/mm Ø/mm VE Best.-Nr. 100 Stk RG

HBR10-100TORX 8 100 10 100 90 7 50 HBR10100TORX 49,70 031018

HBR10-115TORX 10 115 10 100 90 7 50 HBR10115TORX 56,60





HBR14-80 TORX 14 80 14 80 70 10 25 • HBR1480TORX 104,70

HBR14-110 TORX 14 110 14 80 70 10 25 HBR14110TORX 110,60






MEA-Hohlblockrahmendübel HBR Toss A4 rostfrei mit Senkkopf - Sicherheitsschraube Toss-T40 A4 auf Anfrage

MEA Hohlblockrahmendübel HBR SSK

mit Sechskantkopf-Sicherheitsschraube, SW 13, galvanisch verzinkt.

D-Ø DL B-Ø BL/BT mind. S-Ø Euro per

Type mm mm mm mm VT/mm mm VE Best.-Nr. 100 Stk RG

HBR10-100SSK 10 100 10 100 90 7 50 HBR10100SSK 49,70

HBR10-115SSK 10 115 10 100 90 7 50 • -------- --

HBR10-135SSK 10 135 10 100 90 7 50 HBR10135SSK 61,40

HBR10-160SSK 10 160 10 100 90 7 50 HBR10160SSK 91,70

HBR10-200SSK 10 200 10 100 90 7 25 • -------- --

HBR10-240SSK 10 240 10 100 90 7 25 • -------- --

MEA-Hohlblockrahmendübel HBR-SSK A4 rostfrei mit Sechskant-Sicherheitsschraube = SSK SW 13 A4 auf Anfrage

Schlüssel:

• B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • D-Ø - Dübeldurchmesser • DL - Dübellänge • HS - Holzschrauben • PLS - Plattenstärke • VT - Verankerungstiefe

• S-Ø - Schraubendurchmesser




2006

FISCHER Universal-Rahmendübel FUR-T

• vormontiert • mit Sicherheits-Senkkopfschraube

Dübel

Zugelassen für: Beton, Vollziegel, Kalksand-Vollstein, Hochlochziegel, Kalksand-Lochstein

Hohlblockstein aus Leichtbeton, haufwerksporiger Leichtbeton, dreischichtige Außenwandplatten

Auch geeignet für: Naturstein mit dichtem Gefüge, Vollstein aus Leichtbeton, Vollgips-Platten

B-Ø DL max. mind. Euro per

Type mm mm NL/mm VT/mm WA VE Best.-Nr. 100 Stk RG

FUR 10x100T 10 100 30 70 TX40 50 FUR10100T 67,40 031003

FUR 10x135T 10 135 65 70 TX40 50 FUR10135T 92,80

FUR 10x160T 10 160 90 70 TX40 50 FUR10160T 118,80

MUNGO Nageldübel

• vormontiert • mit Senkkopf- oder zylindrischem Kragen • Nagelkopf Pozidrive

D+B-Ø DL NL Euro per


MNA-Z 5 30 5 100 ND530 8,60

MNA-Z 5 40 15 100 ND540 9,40

MNA-Z 5 50 25 100 ND550 10,00

MNA-Z 6 35 5 100 ND635 8,50

MNA-Z 6 40 10 100 ND640 8,90

MNA-Z 6 50 20 100 ND650 9,70

MNA-Z 6 60 30 100 ND660 12,20

MNA-Z 6 70 40 100 ND670 13,40

MNA-Z 6 80 50 100 ND680 17,00

MNA-S 8 60 20 100 ND860 16,00

MNA-S 8 80 40 100 ND880 17,50

MNA-S 8 100 60 100 ND8100 20,90

MNA-S 8 120 80 100 ND8120 29,60

MNA-S 8 140 100 100 ND8140 33,00

Blitznagel BN

Geeignet für: Winkel und Lattenbefestigungen (Durchsteckmontage), schnelle und sichere Befestigung.

BN wird in vorgebohrtes Loch mit dem Hammer eingeschlagen.

BN ist aus bestem Federstahl hergestellt und verzinkt.

B-Ø BLT BN-Länge ST Euro per

Type mm mm mm mm VE Best.-Nr. 100 Stk RG

BN 6 x 30 6 35 30 25 100 • BN630 7,66 031021

BN 6 x 60 6 40 60 30 100 BN660 13,80

BN 6 x 80 6 40 80 30 100 BN680 15,80

BN 8 x 70 8 50 70 40 50 BN870 29,30

BN 8 x 90 8 50 90 40 50 BN890 32,70

BN 8 x 110 8 50 110 40 25 BN8110 35,60

BN 8 x 130 8 50 130 40 25 BN8130 38,30

BN 8 x 150 8 50 150 40 25 BN8150 41,80

BN 8 x 180 8 50 180 40 25 BN8180 96,00

Schlüssel:

• B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • D-Ø - Dübeldurchmesser • DL - Dübellänge • NL - Nutzlänge • ST - Setztiefe • VT - Verankerungstiefe

• WA - Werkzeugaufnahme



06

11


2006

12


Dübel

Teller-Ø Teller- Euro per

Type mm loch/mm VE Best.-Nr. 100 Stk RG

DST 50 50 9 100 DST50 10,20 031012


Teller-Ø Teller- Euro per

Type mm loch/mm VE Best.-Nr. 100 Stk RG

DST 90 90 10 250 DST90 12,50 031012

Dämmstoffhalter DSH

mit Kunststoffnagel

D-Ø=B-Ø DL mind. mind. DS Euro per

Type mm mm BT/mm VT/mm v–b/mm VE Best.-Nr. 100 Stk RG

DSH10x90K 10 90 100 40 40–50 250 • DSH1090K 18,60 031003

DSH10x110K 10 110 120 40 60–70 250 DSH10110K 20,40

DSH10x130K 10 130 140 40 80–90 250 DSH10130K 22,30

DSH10x150K 10 150 160 40 100–110 250 DSH10150K 24,50

DSH10x170K 10 170 180 40 120–130 250 DSH10170K 26,50

DSH10x190K 10 190 200 40 130–150 250 DSH10190K 35,20

FISCHER Dämmstoffdübel FID

Der Fischer FID ist ein Kuststoffdübel für leichte Lasten.

Zur direkten Verankerung in starren Dämmstoffen (z.B. Styropor, Styrodur, PUR-Hartschaumplatten).

SPS-Ø Euro per

Type ET/mm WA DL/mm mm VE Best.-Nr. 100 Stk RG

FID 50 60 T40 50 5 100 FID50 58,50 031003

FISCHER Gasbetondübel GB

B-Ø mind. DL=mind. Euro per

Type mm BLT/mm VT/mm FSS VE Best.-Nr. 100 Stk RG

GB 8 8 60 50 5 25 GB8 50,80 031003

GB 10 10 65 55 7 20 GB10 59,40

GB 14 14 90 75 10 10 • GB14 99,10

Schlüssel:

B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • BT - Bohrtiefe • D-Ø - Dübeldurchmesser • DL - Dübellänge • ET - Einschraubtiefe • FSS - Fischer-Sicherheitsschrauben

• SPS - Spanplattenschraube • WA - Werkzeugaufnahme




2006

FISCHER Gipskartondübel GK

Geeignet für: Gipskarton, rückseitig isolierten Gipskarton.

Der Fischer Gipskartondübel GK ist ein Spezialdübel, der

mit dem beigefügten Setzwerkzeug nicht hinter der Platte

sondern formschön in die Gipskartonplatte eingedreht

wird. Dadurch wird hinter der Platte nur wenig Platz benötigt.

Dübel

Montagehinweise:

• Ohne Vorbohren mit Akku-/Elektroschrauber zu montieren

(Vorbohren ab Plattenstärke > 15 mm notwendig).

• Setzwerkzeug eignet sich auch zum Eindrehen der Schrauben.

• Abgestimmt auf Holz-, Blech- und Spanplattenschrauben Ø 4,0–5,0 mm

• Eindrehwerkzeug für Bohrfutteraufnahme wird mitgeliefert (Bithalter verwenden)

• Nicht geeignet für Gipsfaserplatten sowie beflieste Gipskartonplatten.



GK

Setz und Eindrehwerkzeug GKW

min. Dicke

DL bis zu 1 Tag- NL S-Ø Euro per

Type mm schichten/mm mm mm VE Best.-Nr. 100 Stk RG

GK 22 25 - 4–5 100 GK 13,80

GKW Setzwerkzeug für GK 10 GKW 193,80

GK inkl. 1 Setzwerkzeug je 1 Setzwerkzeug beigepackt.

* Mindestschraubenlänge = Dübellänge 22 mm + Befestigungsdicke des anzuschließenden Bauteils.

MUNGO Gipskartondübel MFJ

Fiber Jet Kunststoff

• Zentrierspitze - kein Vorbohren notwendig

• schlankes Schneidgewinde

• Rückdrehsicherung erlaubt das Herausdrehen der Schraube ohne dass der Dübel mitdreht

DL S-Ø/mm Gewinde Euro per

Type mm von bis metrisch VE Best.-Nr. 100 Stk RG

MFJ32 32 4,0–4,5 M4 100 MFJ32 15,50 031019

MUNGO Gipskartondübel MJP

Jet Plug Metall

• Zentrierspitze - kein Vorbohren notwendig

• schlankes Schneidgewinde

• Rückdrehsicherung erlaubt das Herausdrehen der Schraube ohne dass der Dübel mitdreht

DL S-Ø/mm Gewinde Euro per

Type mm von bis metrisch VE Best.-Nr. 100 Stk RG

MJP32 32 4,0–4,5 M4 100 MJP32 19,50 031019

Gipskartondübel

DL Gewinde HS/SPS SL GK-PS Euro per

Type mm metrisch Ø/mm mm bis/mm VE Best.-Nr. 100 Stk RG

GKDZ 29 M4 35919 Dübellänge 15 100 GKDZ 11,60 031021

Befest.dicke

d. BT

Schlüssel:

• DL - Dübellänge • GK-PS - Gipskarton-Plattenstärke • HS - Holzschraube • NL - Nutzlänge • S-Ø - Schraubendurchmesser • SL - Schraubenlänge • SPS - Spanplattenschraube

• WA - Werkzeugaufnahme

06

13


2006

14

Hohlraumdübel HRM

Dübel

B-Ø SL DL Gewinde PLS Eduro per

Type mm mm mm metrisch mm VE Best.-Nr. 100 Stk RG

HRM 4/20 8 52 46 M4 3–20 100 HRM420 26,43 031021

HRM 4/38 8 65 59 M4 32–38 100 • -------- --

HRM 5/16 11 58 52 M5 3–16 100 HRM516 36,61

HRM 5/32 11 71 65 M5 14–32 100 • -------- 41,48

HRM 6/16 13 58 52 M6 3–16 100 HRM616 40,40

HRM 6/32 13 71 65 M6 14–32 100 • -------- --

Montagezange für HRM

Type VE Best.-Nr. Euro/Stk RG

MZA 1 MZA100 19,68 031021

Schlüssel:

• B-Ø - Bohrerdurchmesser • DL - Dübellänge • PLS - Plattenstärke • SL - Schraubenlänge




2006


mit Hülsenmutter und Scheibe, verzinkt

Art. 121/3

Dübel

Gewinde B-Ø mind. max. Euro per

Type metrisch mm HT/mm WS/mm VE Best.-Nr. 100 Stk RG

FKD 4x90 M4x90 15 40 60 50 FKD4RM 55,55 031100


mit Haken, U-Scheibe und Sechskantmutter

Art. 121/1



FKD 4x95 M4x95 15 40 32 50 FKD4H 61,50 031100

Kippdübel

mit U-Scheiben und Sechskantmutter

Art. 122/2



KD 6 M6x100 15 75 60 50 KD6 87,20 031100

Kippdübel

mit Haken, U-Scheibe und Sechskantmutter

Art. 122/1



KDH6 M6x130 16 75 60 50 KDH6 93,53 031100

Schlüssel:

• B-Ø - Bohrerdurchmesser • HT - Hohlraumtiefe • WS - Wandstärke



06

15


2006

16

FISCHER Treppenbefestigung TB

für Montage auf Stahl-Treppenwagen

Dübel

Type BL-Ø/mm BL-Ø/mm

in Treppenwange in Treppenstufe VE Best.-Nr.

TB 9 14 x 25 50 • --------

FISCHER Treppenbefestigung TBB

für Montage auf Beton-Treppenwagen

Type BL-Ø/mm BL-Ø/mm Euro per

in Treppenwange in Treppenstufe VE Best.-Nr. 100 Stk RG

TBB 8 x 55 14 x 25 50 TBB 92,30 031003

Zentrierstift TBZ, 2 für TB und TBB

Zentrierwerkzeug zum Ankörnen der Stufen

Type passend zu VE Best.-Nr. Euro/100 Stk RG

TBZ2 TB u. TBB 10 TBZ 39,90 031003

Schlüssel:

• BL-Ø - Bohrlochdurchmesser




2006

Einschlagnagel ED

Dübel

Ø Länge max. Befest.- Euro per

Type mm mm Dicke/mm VE Best.-Nr. 100 Stk RG

ED 18 4,2 18,0 6,0 200 ED18 6,80 031003

Setzeisen SZE

Type VE Best.-Nr. Euro/Stk RG

SZE 18 5 SZE 26,72 031003

Lochband LBV

Breite Stärke Loch-Ø Gesamt- Euro per

Type mm mm mm länge/m VE Best.-Nr. 100 Stk RG

LBV 12 12,0 0,85 5,0 10 10 LBV12 598,90 031003

LBV 17 17,0 0,85 6,5 10 10 LBV17 700,40

LBV 26 26,0 0,85 8,5 10 8 LBV26 1197,70



06

17


2006

18

Grundplatte GPL



Dübel

Länge Breite Stärke Euro per


GPL M8 80 30 3 25 GPLM8 111,70 031003

GPL M10 80 30 3 25 GPLM10 129,90

Metallrahmendübel MR mit Flachkopf (Pozidrive)

HL B-Ø mind. mind. Euro per

Type mm mm BLT/mm VT/mm VE Best.-Nr. 100 Stk RG

MR 10-72 72 10 50 30 100 MRD1072 35,40 031021

MR 10-92 92 10 50 30 100 MRD1092 36,70

MR 10-112 112 10 50 30 100 MRD10112 38,60

MR 10-132 132 10 50 30 100 MRD10132 40,80

MR 10-152 152 10 50 30 100 MRD10152 43,30

MR 10-182 182 10 50 30 100 MRD10182 53,10

Schlüssel:

• B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • DL - Dübellänge • HL - Hülsenlänge • PLS - Plattenstärke • SL - Schraubenlänge • VT - Verankerungstiefe




2006

Hammer-Schlagniete

Werkstoff: Aluminium / Edelstahl

Leicht zu verarbeitender Spreizniet zum Verankern

von Blechprofilen und Dichtungsbahnen im Dach

und Wandbereich.

Anwendung:

Befestigung von z. B.: Alu- und Blechprofilen, Dachrandprofilen,

Wandanschlussprofilen, Mauerabdeckungen, Kaminabdichtungen,

Lichtkuppeln und Dachdichtungsbahnen auf:

Beton, Vollziegel, Kalksandvollstein und druckfestem Naturstein.

Dübel

Merkmale:

Einfache Verarbeitung mit Hammer, dadurch schnell und kostengünstig

Einsetzbar in unterschiedlichen Materialien

NL NL

BL-Ø K-Ø M-M M-B Euro per

Type Ø/mm L/mm mm mm mm mm VE Best.-Nr. 100 Stk RG

MHN 4,8 16 5 15 8–9 1 200 • -------- -- 031021

MHN 4,8 20 5 15 12–13 5 200 • -------- 13,80

MHN 4,8 26 5 15 18–19 11 200 MSN25 15,10

MHN 4,8 30 5 15 22–23 15 200 MSN30 19,00

MHN 4,8 35 5 15 27–28 20 200 MSN35 20,80

MHN 4,8 40 5 15 32–33 25 200 MSN40 --

MHN 4,8 46 5 15 38–39 31 200 • -------- --

MHN 4,8 50 5 15 42–43 35 200 • -------- --

MHN 6,4 40 6,5 15 32–33 25 200 • -------- --

MHN 6,4 50 6,5 15 42–43 35 2000 • -------- --

MUNGO Ankernagel MAN

• Zugelassen fürMehrfachbefestigung für die Verankerung leichter

Deckenbekleidungen und Unterdecken nach DIN 18168 auch in der Zugzone

• Brandschutzzulassung F60-F90

• einfacher Setzvorgang durch bündiges Einschlagen des überstehenden Stiftes

D-Ø + B-Ø DL BLT NL Euro per


MAN 6 40 40 4,5 100 MAN640 23,50 031003

MAN 6 70 40 35 100 • -------- --

Schlüssel:

• B - Beton • B-Ø - Bohrerdurchmesser • BL-Ø - Bohrlochdurchmesser • BLT - Bohrlochtiefe • D-Ø - Dübeldurchmesser • DL - Dübellänge • G-Ø - Gewindedurchmesser

• K-Ø - Kopfdurchmesser • M - Metall • NL - Nutzlänge • VT - Verankerungstiefe



06

19


2006

20

Messingdübel

Dübel

Außen-Ø DL B-Ø Euro per


M 4 5,0 16 5,0 100 SPD4MS 11,10 031003

M 5 6,0 20 6,0 100 SPD5MS 14,00

M 6 7,5 23 8,0 100 SPD6MS 18,20

M 8 10,0 30 10,0 50 SPD8MS 28,00

M10 12,0 34 12,0 50 SPD10MS 43,40

M12 15,0 40 15,0 25 SPD12MS 82,80

M14 18,0 42 18,0 25 • -------- --

M16 20,0 44 22,0 25 SPD16MS 173,70

FISCHER Dübel M

Nylondübel mit metrischem Gewinde

B-Ø mind, mind. DL Gew. AM Euro per

Type mm BLT/mm VT/mm mm metr. Nm VE Best.-Nr. 100 Stk RG

M5 10 45 35 35 M5 4 50 -------- -- 031003

M6 12 50 40 40 M6 7 50 FM6 79,50

M8 16 65 50 50 M8 16 20 -------- --

M10 20 80 60 60 M10 32 10 -------- --

M12 24 90 70 70 M12 54 5 -------- --

M16 32 120 90 90 M16 110 10 -------- --

Die Anzugsmomente gelten bei Schrauben der Festigkeit > 5.8

Schlüssel:

• AM - Anzugsmoment • B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • DL - Dübellänge • VT - Verankerungstiefe




2006




Dübel

B-Ø DL=BLT nutzb. Einschlag Euro per

Type Gewinde mm mm GL/mm Werkzeug VE Best.-Nr. 100 Stk RG

SA 6 M6 8 27 12 ESW6 100 SA6 19,30 031021

SA 8 M8 10 33 13 ESW8 100 SA8 26,90

SA 10 M10 12 44 15 ESW10 50 SA10 34,50

SA 12 M12 15 54 18 ESW12 50 SA12 49,10

SA 16 M16 20 71 23 ESW16 25 SA16 102,80

SA 20 M20 25 86 34 ESW20 25 SA20 173,50


Werkstoff: Edelstahl A4

Gewinde B-Ø DL=BLT nutzb. Einschlag Euro per

Type metrisch mm mm GL/mm Werkzeug VE Best.-Nr. 100 Stk RG

SA 6 M6 8 27 10 ESW6 100 • SA6A4 100,40 031021

SA 8 M8 10 33 14 ESW8 100 SA8A4 134,40

SA 10 M10 12 44 16 ESW10 50 • SA10A4 204,40

SA 12 M12 15 54 20 ESW12 50 • SA12A4 292,10

SA 16 M16 20 71 30 ESW16 25 • SA16A4 863,43

Einschlagwerkzeug

für Einschlaganker - SA

Type

passend

zu VE Best.-Nr. Euro/Stk RG

ESW 6 SA 6 1 ESW6 7,00 031021

ESW 8 SA 8 1 ESW8 7,00

ESW 10 SA 10 1 ESW10 7,00

ESW 12 SA 12 1 ESW12 8,80

ESW 16 SA 16 1 ESW16 8,80

ESW 20 SA 20 1 • ESW20 9,90

Schlüssel:

• B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • DL - Dübellänge • GL - Gewindelänge



06

21


2006

22

Betonschraube TSM B

Geeignet für Schnellmontage in gerissenen und ungerissenen

Beton (Zug- und Druckzonen): mit Zulassung

Kalksandstein, Vollziegel, Klinker, Naturstein: ohne Zulassung

Dübel

Vorteile: Zeitersparnis bei der Montage • hohe Belastbarkeit durch Formschluss

• keine Spaltwirkung • kleine Setztiefen • geringe Bohrdurchmesser.



Feuerwiderstandsklasse

F120


F120

bauaufsichtlich zugelassen

vom DIBT Berlin

TSM B8, TSM B10, TSM B6

SA-Ø SL max. B-Ø BL-Ø mind. mind. An- Euro per

Type mm mm NL/mm mm i.AT BLT/mm ET/mm trieb VE Best.-Nr. 100 Stk RG

TSM B Liko T30 7,6 60 10 6 8 60 50 TX30 100 • -------- -- 031021

TSM B SW 13 7,6 60 10 6 8 60 50 SW13 100 TSMB660SW13 18,60

TSM B SW16 10,5 80 5 8 12 85 75 SW16 100 TSMB880SW16 41,41



TSM B SW18 12,5 220 135 10 14 95 85 SW18 50 • TSMB10220SW18 165,20

MULTI-MONTI® (Sechskantkopf)

• keine Aushärtezeit, der Anker ist sofort belastbar

• Durchsteckmontage ist immer machbar

• keine Drehmomentkontrolle vorgeschrieben

• maschinelles Setzen ist problemlos möglich

• Einsparung bis zu 50 % der Montagezeit

• MULTI-MONTI® ist vollständig demontierbar

• mit bauaufsichtlicher Zulassung

Montageanleitung:



Abmessung Klemm- B-Ø Schlüssel- Euro per

D x L stärke/mm mm weite VE Best.-Nr. 100 Stk RG

10,0 x 60 5 8 SW 16 50 MMS1060 121,44 031022

10,0 x 70 5 8 SW 16 50 MMS1070 134,90

10,0 x 80 15 8 SW 16 50 MMS1080 141,68

10,0 x 100 35 8 SW 16 25 MMS10100 147,02

10,0 x 120 55 8 SW 16 25 MMS10120 162,15

10,0 x 140 75 8 SW 16 25 MMS10140 173,65

10,0 x 160 95 8 SW 16 25 MMS10160 183,43

12,0 x 60* 5 10 SW 18 25 MMS1260 149,93

12,0 x 80 5 10 SW 18 25 MMS1280 166,49

12,0 x 90 15 10 SW 18 25 MMS1290 171,81

12,0 x 100 25 10 SW 18 25 MMS12100 176,41

12,0 x 120 45 10 SW 18 25 MMS12120 192,86

12,0 x 140 65 10 SW 18 25 MMS12140 210,34

12,0 x 160 85 10 SW 18 25 MMS12160 230,92

12,0 x 200° 125 10 SW 18 25 MMS12200 388,59

12,0 x 240° 165 10 SW 18 25 MMS12240 494,50

12,0 x 280° 205 10 SW 18 25 MMS12280 565,11

12,0 x 320° 245 10 SW 18 25 MMS12320 635,72

* = nicht Bestandteil der Zulassung

° = mit Scheibe nach DIN 440 R

Schlüssel:

• AT - Anbauteil • B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • ET - Einschraubtiefe • NL - Nutzlänge • SA-Ø - Schrauben-Außendurchmesser • SL - Schraubenlänge


2006

Dübel

MUNGO M2 Stahlbolzen

mit U-Scheibe DIN125A, vormontiert

• Europäische Technische Zulassung Option 7 für ungerissenen Beton

• feuerbeständig

• zeitsparende Lösung für aufwändige Reihenmontage

• die Formgebung der Spreizbleche bewirkt einen sicheren Halt im Dübelbereich

• das lange Gewinde ermöglicht auch Distanzmontagen

• anwenderfreundliche Durchsteckmontage



D-Ø + B-Ø DL NL eff. VT Euro per


M2-6 x 50* 6 50 5 30 100 MB650 28,00 031006

M2-6 x 65 6 65 10 40 100 MB665 29,00

M2-6 x 80 6 80 25 40 100 MB680 30,00

M2-6 x 95 6 95 40 40 100 MB695 31,00

M2-8 x 50* 8 50 5 27 100 MB850 34,00

M2-8 x 60* 8 60 10 30 100 MB860 35,00

M2-8 x 80 8 80 10 50 100 MB880 36,00

M2-8 x 85 8 85 15 50 100 MB885 37,00

M2-8 x 95 8 95 25 50 100 MB895 40,00

M2-8 x 115 8 115 45 50 100 MB8115 43,00

M2-8 x 165 8 165 95 50 100 MB8165 52,00

M2-10 x 60* 10 60 5 33 100 MB1060 47,00

M2-10 x 70* 10 70 10 35 100 MB1070 48,00

M2-10 x 95 10 95 15 58 100 MB1095 52,00

M2-10 x 110 10 110 30 58 50 MB10110 60,00

M2-10 x 125 10 125 45 58 50 MB10125 62,00

M2-10 x 140 10 140 60 58 50 MB10140 65,00

M2-10 x 160 10 160 80 58 50 MB10160 69,00

M2-10 x 180 10 180 100 58 25 MB10180 78,00

M2-12 x 80* 12 80 5 49 50 MB1280 69,00

M2-12 x 110 12 110 15 68 50 MB12110 73,00

M2-12 x 125 12 125 30 68 50 MB12125 75,00

M2-12 x 145 12 145 50 68 50 MB12145 80,00

M2-12 x 165 12 165 70 68 50 MB12165 87,00

M2-12 x 185 12 185 90 68 50 MB12185 94,00

M2-16 x 90* 16 90 5 50 25 MB1690 164,00

M2-16 x 115* 16 115 10 70 25 MB16125 173,00

M2-16 x 130 16 130 15 80 25 MB16130 178,00

M2-16 x 145 16 145 30 80 25 MB16145 191,00

M2-16 x 160 16 160 45 80 25 MB16160 222,00

M2-16 x 180 16 180 65 80 25 MB16180 248,00

M2-20 x 130* 20 130 10 76 20 MB20130 285,00

M2-20 x 160 20 160 30 100 20 MB20160 300,00

auch feuerverzinkt lieferbar

* nicht Bestandteil der Zulassung

Schlüssel:

• B-Ø - Bohrerdurchmesser • D-Ø - Dübeldurchmesser • DL - Dübellänge • NL - Nutzlänge • VT - Verankerungstiefe



06

23


2006

24

MUNGO M2-C Stahlbolzen

mit großer U-Scheibe DIN 9021, vormontiert

Dübel



• Ausführung mit großer U-Scheibe DIN 9021 für Anwendungen im Holzbau

und bei Langlöchern


• Nutzlänge bis zu 325 mm






M2-C-8 x 50* 8 50 5 27 100 • -------- -- 31006

M2-C-8 x 60* 8 60 10 30 100 • -------- --

M2-C-8 x 80 8 80 100 50 100 • -------- --

M2-C-8 x 165 8 165 95 50 50 • -------- --

M2-C-10 x 70* 10 70 10 35 100 • -------- --

M2-C-10 x 95 10 95 15 58 50 • -------- --

M2-C-10 x 160 10 160 80 58 25 • -------- --

M2-C-10 x 180 10 180 100 58 25 • -------- --

M2-C-10 x 210* 10 200 130 58 25 MB10210GS 130,00

M2-C-12 x 185 12 185 90 68 25 MB12185GS 115,00

M2-C-12 x 200 12 200 105 68 25 MB12200GS 170,00

M2-C-12 x 220 12 220 125 68 25 MB12220GS 180,00

M2-C-12 x 240 12 240 145 68 20 MB12240GS 190,00

M2-C-12 x 260 12 260 165 68 20 MB12260GS 210,00

M2-C-12 x 300 12 300 205 68 15 MB12300GS 250,00

M2-C-12 x 360 12 360 265 68 15 MB12360GS 310,00

M2-C-16 x 220 16 220 105 80 10 MB16220GS 265,00

M2-C-16 x 260 16 260 145 80 10 MB16260GS 325,00

M2-C-16 x 300 16 300 185 80 5 MB16300GS 365,00

M2-C-16 x 330 16 330 215 80 5 MB16330GS 385,00

M2-C-16 x 440 16 440 325 80 5 MB16440GS 460,00

M2-C-20 x 200 20 200 70 100 10 MB20200GS 435,00

M2-C-20 x 270 20 270 40 100 5 MB20270GS 540,00

auch feuerverzinkt lieferbar


Schlüssel:





2006

MUNGO M2R Stahlbolzen

mit U-Scheibe DIN 125A, vormontiert

Dübel



• Einsatz in feuchten Innenräumen und Aussenanwendungen



Werkstoff: rostfrei A4



M2R-6 x 50* 6 50 5 30 100 • MB650A4 130,00 031006

M2R-6 x 65 6 65 10 40 100 MB665A4 135,00

M2R-6 x 80 6 80 25 40 100 • MB680A4 150,00

M2R-6 x 95 6 95 40 40 100 • MB695A4 165,00

M2R-8 x 50* 8 50 5 27 100 • MB850A4 170,00

M2R-8 x 60* 8 60 10 30 100 MB860A4 175,00

M2R-8 x 80 8 80 10 50 100 MB880A4 180,00

M2R-8 x 85 8 85 15 50 100 MB885A4 185,00

M2R-8 x 95 8 95 25 50 100 MB895A4 200,00

M2R-8 x 115 8 115 45 50 100 MB8115A4 220,00

M2R-10 x 60* 10 60 5 33 100 • MB1060A4 205,00

M2R-10 x 70* 10 70 10 35 100 MB1070A4 225,00

M2R-10 x 95 10 95 15 58 100 MB1095A4 245,00

M2R-10 x 110 10 110 30 58 50 MB10110A4 275,00

M2R-10 x 125 10 125 45 58 50 MB10125A4 300,00

M2R-10 x 140 10 140 60 58 50 • MB10140A4 340,00

M2R-10 x 160 10 160 80 58 50 • MB10160A4 380,00

M2R-10 x 180 10 180 100 58 25 • MB10180A4 420,00

M2R-12 x 80* 12 80 5 49 50 • MB1280A4 360,00

M2R-12 x 110 12 110 15 68 50 MB12110A4 380,00

M2R-12 x 125 12 125 30 68 50 MB12125A4 420,00

M2R-12 x 145 12 145 50 68 50 MB12145A4 460,00

M2R-12 x 165 12 165 70 68 50 • MB12165A4 515,00

M2R-12 x 185 12 185 90 68 50 • MB12185A4 600,00

M2R-16 x 90* 16 90 5 50 25 • MB1690A4 650,00

M2R-16 x 115 16 115 10 70 25 MB16115A4 670,00

M2R-16 x 130 16 130 15 80 25 MB16130A4 690,00

M2R-16 x 145 16 145 30 80 25 MB16145A4 730,00

M2R-16 x 160 16 160 45 80 25 • MB16160A4 780,00

M2R-16 x 180 16 180 65 80 25 • MB16180A4 850,00

M2R-20 x 160* 20 160 30 100 20 • MB20160A4 1430,00


Schlüssel:




06

25


2006

26


Geeignet für:

Beton > B15, Naturstein mit dichtem Gefüge.

Zur Befestigung von:

Metallkonstruktion, Metallprofilen, Fußplatten,

Konsolen, Geländern, Fenstern, Gittern, Maschinen,

Holzkonstruktionen, Balken, Pfetten, Stützen etc.

Montagehinweis:

Vor dem Einschlagen ist die Mutter in die optimale Montageposition

zu bringen (Bolzen steht ca. 2-3mm vor).



Dübel


F90

mind.

B-Ø NL mind. BLT bei GL G-Ø x L Euro per

Type KP mm mm VT/mm DM/mm mm mm VE Best.-Nr. 100 Stk RG

FBN6S* - 6 5 25 45 45 M6x16 100 FBN6S 46,90 031000

FBN6/10* - 6 10 25 50 55 M6x30 100 FBN610 50,20

FBN6/30* - 6 30 25 70 75 M6x30 100 FBN630 54,20

FBN8S - 8 5 35 55 58 M8x23 100 FBN8S 51,80

FBN8/10+23 B 8 10/23 48/35 73 76 M8x41 50 FBN810 54,60

FBN8/30+43 F 8 30/43 48/35 93 96 M8x61 50 FBN830 70,00

FBN8/50+63 K 8 50/63 48/35 113 116 M8x81 50 FBN850 75,70

FBN8/100-113 P 8 100/113 48/35 163 166 M8x130 25 FBN8100 108,30

FBN10S - 10 5 42 65 69 M10x31 50 FBN10S 70,40

FBN10/15+23 C 10 15/23 50/42 83 89 M10x51 50 FBN1015 73,00

FBN10/35+43 G 10 35/43 50/42 103 109 M10x71 50 FBN1035 82,50

FBN10/50+58 K 10 50/58 52/42 118 125 M10x87 20 FBN1050 94,70

FBN10/100+108 P 10 100/108 50/42 168 174 M10x134 20 FBN10100 141,50

FBN10/140+148 S 10 140/148 50/42 208 214 M10x174 20 FBN10140 190,40

FBN10/160+168 T 10 160/168 50/42 228 234 M10x194 20 FBN10160 207,30

FBN12S - 12 5 50 75 83 M12x41 20 FBN12S 121,40

FBN12/15-35 C 12 15/35 70/50 105 113 M12x71 20 FBN1215 125,40

FBN12/30+50 F 12 30/50 70/50 120 128 M12x86 20 FBN1230 133,50

FBN12/45+65 I 12 45/65 70/50 135 143 M12x103 20 FBN1245 141,60

FBN12/100+120 N 12 100/120 70/50 190 202 M12x137 20 FBN12100 229,20

FBN16S - 16 10 64 98 109 M16x54 10 FBN16S 234,70

FBN16/25+45 E 16 25/45 84/64 133 144 M16x89 10 FBN1625 250,90

FBN16/50+70 K 16 50/70 84/64 158 169 M16x114 10 FBN1650 315,60

FBN16/100+120 P 16 100/120 84/64 208 221 M16x166 10 FBN16100 396,00

FBN20S* - 20 10 70 111 120 M20x50 10 FBN20S 477,00

FBN20/20 - 20 20 100 151 165 M20x50 10 FBN2020 501,70

FBN20/60 - 20 60 100 191 205 M20x90 10 FBN2060 663,60

FBN20/120 - 20 120 100 251 265 M20x90 10 FBN20120 866,80

FBN20/250 - 20 250 100 381 395 M20x90 5 FBN20250 1083,20

* nicht im Zulassungsbescheid enthalten

Die mind. Verankerungstiefe kann für die erweiterte Nutzlänge bei reduzierter Last reduziert werden auf:

Nutzlänge für maximal zulässige Last/Nutzlänge bei reduzierter Last.

Schlüssel:

• B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • D-Ø - Dübeldurchmesser • DL - Dübellänge • DM - Durchsteckmontage • G-Ø - Gewindedurchmesser • GL - Gesamtlänge

• KP - Kopfprägung • NL - Nutzlänge • VT - Verankerungstiefe




2006


Mit großer Scheibe nach DIN 440

Außendurchmesser ca. 3,5 x d.

Geeignet für: Beton > B15, Naturstein mit dichtem Gefüge

Dübel


F90

Zur Befestigung von: Metallkonstruktion, Metallprofilen, Fußplatten, Konsolen,

Geländern, Fenstern, Gittern, Maschinen, Holzkonstruktionen, Balken Pfetten, Stützen etc.

Speziell für den Holzbau wird ein eigenes Sortiment

mit großer Scheibe nach DIN 440 neu angeboten.

Montagehinweis: Vor dem Einschlagen ist die Mutter in die

optimale Montageposition zu bringen (Bolzen steht ca. 2–3mm vor).

Die Buchstabenprägung am Ankerkopf ist aus Zulassungsgründen erforderlich

und kennzeichnet den FBN im eingebauten Zustand.



B-Ø NL mind.

mind.

BT bei GL G-Ø x L Euro per

Type KP mm mm VT/mm DM/mm mm mm VE Best.-Nr. 100 Stk RG

FBN12/80+100GS N 12 80/100 70/50 170 182 M12x137 20 FBN1280GS 226,60 031000

FBN12/100+120GS P 12 100/120 70/50 190 202 M12x157 20 FBN12100GS 241,70

FBN12/120+140GS R 12 120/140 70/50 210 222 M12x177 20 FBN12120GS 250,00

FBN12/140+160GS S 12 140/160 70/50 230 242 M12x100 10 FBN12140GS 258,30

FBN12/160+180GS T 12 160/180 70/50 250 262 M12x100 10 FBN12160GS 270,90

FBN12/200+220GS V 12 200/220 70/50 290 302 M12x100 10 FBN12200GS 325,10

FBN12/250+270GS W 12 250/270 70/50 340 352 M12x100 10 FBN12250GS 391,70

FBN16/100+120GS P 16 100/120 84/64 208 221 M16x166 10 FBN16100GS 416,70

FBN16/140+160GS S 16 140/160 84/64 248 261 M16x100 10 FBN16140GS 516,70

FBN16/160+180GS T 16 160/180 84/64 268 281 M16x100 10 FBN16160GS 550,10

FBN16/200+220GS V 16 200/220 84/64 308 321 M16x100 10 FBN16200GS 575,10

FBN16/250+270GS W 16 250/270 84/64 358 371 M16x100 10 FBN16250GS 708,50

FBN16/300+320GS X 16 300/320 84/64 408 421 M16x100 10 FBN16300GS 758,50

• nicht im Zulassungsbescheid enthalten

Schlüssel:

• B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • D-Ø - Dübeldurchmesser • DL - Dübellänge • DM - Durchsteckmontage • G-Ø - Gewindedurchmesser • GL - Gesamtlänge

• KP - Kopfprägung • NL - Nutzlänge • VT - Verankerungstiefe



06

27


2006

28

Dübel

Verbundanker MVA

Geeignet für: Befestigungen von schweren Lasten an Betonteilen mit

geringen Rand- und Achsabständen. Gewindestangen mit Schlagbohrmaschine

oder Bohrhammer eindrehen.

Auch für das Setzten im feuchten Bohrloch (Verankerungsgrund) geeignet.


• auch unter Wasser versetzbar

• einsetbar im Beton C20/25 bis C50/60

• kleinste Achs- und Randabstände möglich

• Temperaturbereich: -40°C–+80°C kurzfristig / -40°C–+50°C langfristig

B-Ø BLT Mörtelpatrone passend Euro per

Type mm mm Ø/mm l/mm zu VE Best.-Nr. 100 Stk RG

MVA8 10 80 8 80 VAGM8 10 VA8 115,00 031021

MVA10 12 90 10 80 VAGM10 10 VA10 120,00

MVA12 14 110 12 95 VAGM12 10 VA12 125,00

MVA16 18 125 16 95 VAGM16 10 VA16 160,00

MVA20 25 170 22 175 VAGM20 6 VA20 270,00

MVA24 28 210 24 210 VAGM24 6 VA24 300,00

MVA30 35 280 30 265 VAGM30 2 VA30 580,00

Ankerstange

mit Mutter und U-Scheibe


Oberfläche: galvanisch verzinkt.

passend zu max.

Mörtel- B-Ø VT NL Mutter Euro per

Type patrone mm mm mm SW VE Best.-Nr. 100 Stk RG

VAG M8 x 110 VA8 10 80 16 13 10 VAGM8110 55,00 031021

VAG M10 x 130 VA10 12 90 22 17 10 VAGM10130 65,00

VAG M10 x 165 VA10 12 90 58 17 10 -------- --

VAG M10 x 190 VA10 12 90 82 17 10 -------- --

VAG M12 x 160 VA12 14 110 30 19 10 VAGM12160 100,00

VAG M12 x 220 VA12 14 110 90 19 10 -------- --

VAG M12 x 250 VA12 14 110 120 19 10 -------- --

VAG M12 x 300 VA12 14 110 170 19 10 -------- --

VAG M16 x 165 VA16 18 125 13 24 10 VAGM16165 186,40

VAG M16 x 190 VA16 18 125 38 24 10 VAGM16190 160,00

VAG M16 x 250 VA16 18 125 98 24 10 -------- --

VAG M20 x 260 VA20 25 170 70 30 6 VAGM20260 340,00

VAG M24 x 300 VA24 28 210 65 36 6 VAGM24300 560,00

VAG M30 x 380 VA30 35 280 70 46 2 VAGM30380 1180,00

Ankerstange

mit Mutter und U-Scheibe


Auf Anfrage

Schlüssel:

• B-Ø - Bohrerdurchmesser • BLT - Bohrlochtiefe • NL - Nutzlänge • SW - Schlüsselweite • VT - Verankerungstiefe




2006

Dübel

FISCHER Injectionsverankerung FIS

mit Statikmischer. Die spreizdruckfreie Kunstharzverankerung für den Profi.

Mit Ankerhülse/Siebhülse geeignet für:

Hochlochziegel, Kalksandlochsteine, Hohlblocksteine,

Bimshohlstegdielen, Hohlkörperdecken und andere

Lochsteine.

Ohne Ankerhülse geeignet für:

Beton, Leichtbeton, Naturstein, Vollziegel, Kalksandvollstein,

Vollbims u. a. Vollbaustoffe.


Maschinen, Gittern, Toren, Handläufen, Konsolen, Rohrleitungen,

Sanitärgegenständen, Kabelpritschen, u.a.

Vorteile:

• angebrochene Kartuschen sind weiter verwendbar

• leichtes Auspressen durch Spezialauspreßpistole (auch für Silikonkartuschen)

• kein separater Mischvorgang

• umweltfreundlich durch styrolfreies Material

Type Bezeichnung/Inhalt Artikel Nr. VE Best.-Nr. Euro/Stk RG

FIS V 360S^ Kartusche 360 ml 94404 6 FISV360S 32,94 031003

FIS VW 360S^ Kartusche 360 ml 90753 6 FISVW360S 32,94

FIS S Statikmischer 61223 10 FISS 1,37

FIS - Verlängerungsschlauch 48983 10 FIPVERL 1,55

FIS AM Auspresspistole 5800 1 FISAM 49,40

ABG Ausbläser groß 89300 1 ABG 22,95

FIS Bürstenset 14/20 48980 1 FISB1420 5,30

^ inkl. 2 Statikmischer und 2 Injectionsadapter je Kartusche; mit styrolfreiem Hybridmörtel

Technische Daten:

Verarbeitungs-und Aushärtezeit für Fischer FIS V 360 S

Kartuschentemp. Temperatur im

Mörtel Verarbeitungszeit Verankerungsgrund Aushärtezeit*

-5°C 360 min

0°C 180 min

+5°C 13 min +5°C 90 min

+20°C 5 min +20°C 45 min

+30°C 4 min +30°C 30 min

+40°C 2 min +40°C 25 min

* Die Zeitangaben gelten ab der Zusammenführung von Harz und Härter im Statikmischer. Zur Verarbeitung muss die Kartuschentemperatur

mindestens +5° C sein. Bei längeren Verarbeitungszeiten, d.h. Arbeiten mit Unterbrechungen ist der Mischer zu wechseln.

Wichtige Montagehinweise:

Bei Befestigungen in Vollbaustoffen ist das Bohrloch gründlich zu reinigen.

Ist das Bohrloch in Vollbaustoffen während der Montage feucht, so kann die Tragfähigkeit dadurch reduziert werden.



06

29


2006

30

Dübel

MUNGO Injections-Mörtel MIT-SE

Styrolfreier Epoxyacrylat-Mörtel

• europäische Technische Zulassung Option 7 für ungerissenen Beton

• Brandschutzzulassung F30 – F120

• keine Geruchsbelästigung da styrolfrei

• einsetzbar in feuchten Bohrlöchern


Maschinen, Gittern, Toren, Handläufen, Konsolen, Rohrleitungen,

Sanitärgegenständen, Kabelpritschen, u.a.

Vorteile:

• auspressbar mit herkömmlichen Silikon-Pistolen

• mehrfach verwendbar

• nicht enflammbar

• Temperaturbeständigkeit 120°C

• spreizdruckfreie Schwerlastbefestigung

• MUNGO Standard-Mischer verwendbar

• Mörtelfarbe grau

• Gefahrenstofffrei - der MIT-SE Mörtel wird für den Anwender als Gefahrenstofffreies Präperat hergestellt

Type Inhalt Auspresspistole VE Best.-Nr. Euro NETTO/Stk RG

MIT-SE inkl. 2 Mischer 150 ml geeignet für Silikon-Pistole

od. MIT-PP

12 MIT150 9,75 031020

MIT-SE inkl. 2 Mischer 300 ml geeignet für Silikon-Pistole

od. MIT-PP

12 MIT300 13,80

MIT-SE inkl. 2 Mischer 350 ml MIT-PP350 12 MIT350 16,50

MIT-MI Mischer zu Kartusche 150/300/350 1 MITMI 0,80

Systemkoffer MIT-SE 300 ml

Type Inhalt VE Best.-Nr. Euro NETTO/Stk RG

MIT-KE 22 x MIT-SE 300 ml Kartusche

44 x Mischer zu MIT-SE 300 ml

1 x Systemkoffer IV

1 x Einsatz zu Systemkoffer IV

1 MITKI 230,00 031020

Auspresspistolen MIT-PP

Type geeignet für VE Best.-Nr. Euro NETTO/Stk RG

MIT-PP MIT-SE 150/300 MITPP 35,00 031020

MIT-PP350 MIT-SE 350 MITPP350 35,00




2006

Siebhülse MSH (Kunststoff)

Dübel

Type Ø/mm Länge/mm B-Ø/mm für Gewinde VE Best.-Nr. Euro/100 Stk RG

MSH 9x50 9 50 12 < M8 10 MSH950 30,00 031019

MSH 13x85 13 85 16 < M12 10 MSH1385 30,00

MSH 13x130 13 130 16 < M12 10 MSH13130 40,00

MSH 18x85 18 85 20 < M16 10 MSH1885 40,00

Injektions-Ankerhülse

mit Netz

B-Ø mind. mind. passend Euro per

Type mm BLT/mm VT/mm zu VE Best.-Nr. 100 Stk RG

FISH 16x85 N 16 95 85 Ø8/M8 20 FISH1685N 113,30 031003

FISH 18x85 N 18 95 85 Ø10/M10/M8 20 FISH1885N 122,60

FISH 20x85 N 20 95 85 Ø12/M12/M10 20 FISH2085N 140,60

Siebhülse Meterware

Werkstoff: Metall

B-Ø GL passend Euro per

Type mm mm zu VE Best.-Nr. 100 Stk RG

FISHL12 12 1000 Ø6/M6-Ø8/M8 10 FISHL12 471,70 031003

FISHL16 16 1000 Ø10/M10-Ø12/M12 10 FISHL16 551,10

FISHL22 22 1000 Ø12/ M12-Ø16/ M16 6 FISHL22 602,60

FISHL30 30 1000 Ø16/M16-Ø22 6 FISHL30 726,20

Schlüssel:

• B-Ø - Bohrerdurchmesser



06

31


2006

Dübel


2006



Flügelmutter amerik. Form


Flachrundschr. DIN 603/ISO 8677








Senk-Blechschr. DIN 7982/ISO 7050


Senkschr. DIN 7991/ISO 10642


Spanplattenschraube Hapetec®

Senkkopf mit Fräsrippen TORX


NIRO

Scheibe DIN 125, ISO 7089












Linsenschr. DIN 7985/ISO 7045



Senkkopf TORX







Scheibe für Senkkopfschrauben








Linsen-Blechschr. DIN 7981/ISO 7049




Spanplattenschr. m. Bohrspitze

Senkkopf TORX





07


2006


Panhead Pozidrive


Ringschrauben


NIRO

Fassadenbauschraube mit Spitze

und Dichtscheibe


Ringschrauben


Dichtsch. m. EPDM/Neoprene-Dicht.

Gruppe 7 Seite 42


2006





NIRO

Gew. Ø d1 M3 M4 M5 M6 M8 M10

d2 5,5 7,0 8,5 10,0 13,0 16,0

k 2,0 2,6 3,3 3,9 5,0 6,0

Bit 0,8 x 5,0 1,0 x 6,0 1,2 x 8,0 1,6 x 9,0 2,0 x 12,0 2,5 x 14,0

Gewinde Länge Best.-Nr. Euro per

Ø d1 mm VE NIRO A2 100 Stk RG

M4 10 500 84M410A2 12,59 031206

M4 12 500 84M412A2 13,34

M4 16 500 84M416A2 14,16

M4 20 500 84M420A2 12,66

M4 25 500 84M425A2 15,13

M4 30 500 84M430A2 17,20

M4 40 500 84M440A2 19,64

M5 10 200 84M510A2 16,41

M5 12 200 84M512A2 15,88

M5 16 200 84M516A2 21,18

M5 20 200 84M520A2 18,50

M5 25 200 84M525A2 22,36

M5 30 200 84M530A2 24,23

M5 40 200 84M540A2 27,68

M5 50 200 84M550A2 30,66

M6 8 200 84M68A2 27,38

M6 10 200 84M610A2 24,23

M6 12 200 84M612A2 21,65

M6 16 200 84M616A2 25,79

M6 20 200 84M620A2 28,69

M6 25 200 84M625A2 37,04

M6 30 200 84M630A2 37,86

M6 40 200 84M640A2 46,95

M6 50 200 84M650A2 53,62

M6 60 200 84M660A2 70,42



07

3

4


2006



Werkstoff: Edelstahl A2/A4


NIRO

d1 3.2 4.3 5.3 6.4 8.4 10,5 13,0 15,0 17,0 21,0 25,0 28,0 31,0 34,0 37,0

d2 7,0 9,0 10,0 12,5 17,0 21,0 24,0 28,0 30,0 37,0 44,0 50,0 56,0 60,0 66,0

s 0,5 0,8 1,0 1,6 1,6 2,0 2,5 2,5 3,0 3,0 4,0 4,0 4,0 5,0 5,0

für Schrauben-Ø 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 16,0 24,0 27,0 30,0 33,0 36,0

Gewinde Best.-Nr. Euro per

Ø d1 VE NIRO A2 100 Stk RG

M 3 1000 125A3A2 1,42 031202

M 4 1000 125A4A2 1,83

M 5 1000 125A5A2 2,61

M 6 1000 125A6A2 4,27

M 8 500 125A8A2 7,84

M10 500 125A10A2 12,77

M12 200 125A12A2 25,02

M14 200 125A14A2 33,06

M16 200 125A16A2 43,87

M20 200 125A20A2 67,55

M24 100 125A24A2 144,35

M27 100 • 125A27A2 179,61

M30 50 • 125A30A2 214,92


Ø d1 mm VE NIRO A4 100 Stk RG

M 3 1000 • -------- -- 03102

M 4 1000 • -------- --

M 5 1000 • -------- --

M 6 1000 125A6A4 6,30

M 8 500 125A8A4 11,18

M10 500 125A10A4 17,31

M12 200 125A12A4 49,90

M14 200 • -------- --

M16 200 125A16A4 68,48

M20 200 • 125A20A4 100,99

M24 100 • 125A24A4 189,61

M27 100 • -------- --

M30 50 • -------- --




2006


Form: B = glatt



NIRO

Größe M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M27 M30

d 3,1 4,1 5,1 6,1 8,1 10,2 12,2 16,2 20,2 24,5 27,5 30,5

d2 max 6,2 7,6 9,2 11,8 14,8 18,1 21,1 27,4 33,6 40,0 43,0 48,2

h min 1,6 1,8 2,4 3,2 4,0 4,4 5,0 7,0 8,0 10,0 10,0 12,0

b 1,3 1,5 1,8 2,5 3,0 3,5 4,0 5,0 6,0 7,0 7,0 8,0

s 0,8 0,9 1,2 1,6 2,0 2,2 2,5 3,5 4,0 5,0 5,0 6,0



M 4 1000 1274A2 1,32 031202

M 5 1000 1275A2 2,11

M 6 1000 1276A2 3,64

M 8 500 1278A2 5,98

M10 500 12710A2 8,47

M12 500 12712A2 14,66

M16 500 12716A2 31,88

M20 200 12720A2 51,00

M24 100 • 12724A2 93,47



M 4 1000 • -------- -- 031202

M 5 1000 • -------- --

M 6 1000 • -------- --

M 8 500 • -------- --

M10 500 • -------- --

M12 500 • 12712A4 21,98

M16 500 • -------- --

M20 200 • 12720A4 75,67

M24 100 • -------- --



07

5

6


2006

Flügelmutter

Amerikanische Form



NIRO

Gew. Ø d1 M5 M6 M8 M10 M12 M16 M20

d2 10,3 12,7 13,8 16,5 22,5 26,6 29,5

e 22,5 27,8 30,3 36,2 49,4 58,3 68,5

h 11,0 13,6 14,8 17,7 24,1 28,5 33,8

m 4,1 5,1 5,6 6,8 9,0 10,7 13,5



M 5 100 3155A2 64,78 031203

M 6 100 3156A2 81,05

M 8 100 3158A2 123,58

M10 100 31510A2 174,57

M12 50 31512A2 453,34


Gestellschraube



Gew. Ø d1 6,0 7,0 8,0 10,0 12,0

k 4,0 5,0 5,5 16,5 8,0

s 10,0 12,0 13,0 36,2 19,0

Ø d Länge Best.-Nr. Euro per

mm mm VE NIRO A2 100 Stk RG

6 30 100 571630A2 36,53 031204

6 40 100 571640A2 43,48

6 50 100 571650A2 48,51

6 60 100 571660A2 58,51

6 70 100 571670A2 65,75

6 80 100 571680A2 73,86

8 40 100 571840A2 75,14

8 50 100 571850A2 81,82

8 60 100 571860A2 96,08

8 70 100 571870A2 106,25

8 80 100 571880A2 119,66

8 90 100 571890A2 132,49

8 100 100 5718100A2 152,02

8 120 100 • -------- --




2006


Gestellschraube



NIRO

Gew. Ø d1 6,0 7,0 8,0 10,0 12,0

k 4,0 5,0 5,5 16,5 8,0

s 10,0 12,0 13,0 36,2 19,0



10 60 100 5711060A2 164,69 031204

10 70 100 5711070A2 178,68

10 80 100 5711080A2 193,83

10 90 100 • 5711090A2 199,08

10 100 100 57110100A2 246,75

10 120 50 • -------- --

10 140 50 • -------- --

Scheibe für Senkkopfschrauben



Gewinde für Best.-Nr. Euro per

Ø d1 Schrauben d2 h2 VE NIRO A2 100 Stk RG

3,5 M3 9 2,0 200 • SPSCH3A2 96,36 031200

4,5 M4 11 2,5 200 • SPSCH4A2 101,28

5,5 M5 14 3,0 200 • SPSCH5A2 108,27

7,0 M6 16 3,5 100 • SPSCH6A2 176,01

9,0 M8 22 4,5 100 • SPSCH8A2 392,33

11,0 M10 28 5,5 50 • SPSCH10A2 600,42



07

7

8


2006

Flachrundschraube DIN 603/ISO 8677




NIRO

Gew. Ø d M6 M8 M10 M12

bl < 125 18,0 22,0 26,0 30,0

bl < 200 24,0 28,0 32,0 36,0

dk max 16,55 20,65 24,65 30,65

f max 4,6 5,6 6,6 8,75

k max 3,88 4,88 5,38 6,95



6 25 200 • 603625A2 39,00 031204

6 30 200 603630A2 44,19













2006





NIRO

Größe M2 M2,5 M3 M4 M5 M6 M8 M10 M12 M14 M16 M20

b 16,0 17,0 18,0 20,0 22,0 24,0 28,0 32,0 36,0 40,0 44,0 52,0

dk 3,8 4,5 5,5 7,0 8,5 10,0 13,0 16,0 18,0 21,0 24,0 30,0

k max 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 20,0

s Nenn 1,5 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 17,0


Ø d mm VE NIRO A2 100 Stk RG

M4 10 1000 912410A2 23,78 031205

M4 12 1000 912412A2 24,22

M4 16 1000 912416A2 24,40

M4 20 500 912420A2 27,86

M4 25 500 912425A2 29,74

M5 10 500 912510A2 20,88

M5 12 500 912512A2 22,00

M5 16 500 912516A2 23,49

M5 20 500 912520A2 24,16

M5 25 200 912525A2 28,11

M5 30 200 912530A2 33,15

M5 35 200 912535A2 38,24

M5 40 200 912540A2 42,27

M5 50 200 912550A2 61,83

M6 10 500 912610A2 27,09

M6 12 500 912612A2 26,28

M6 16 500 912616A2 26,27

M6 20 500 912620A2 28,85

M6 25 200 912625A2 31,87

M6 30 200 912630A2 34,57

M6 35 200 912635A2 44,90

M6 40 200 912640A2 48,85

M6 45 100 • -------- --

M6 50 100 912650A2 64,94

M6 60 100 912660A2 80,53



07

9


2006

10





NIRO

Größe M2 M2,5 M3 M4 M5 M6 M8 M10 M12 M14 M16 M20

b 16,0 17,0 18,0 20,0 22,0 24,0 28,0 32,0 36,0 40,0 44,0 52,0

dk 3,8 4,5 5,5 7,0 8,5 10,0 13,0 16,0 18,0 21,0 24,0 30,0

k max 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 16,0 20,0

s Nenn 1,5 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 14,0 17,0




M8 16 500 912816A2 46,61

M8 20 500 912820A2 52,30

M8 25 200 912825A2 55,54

M8 30 200 912830A2 64,40

M8 35 200 912835A2 77,66

M8 40 200 912840A2 80,10

M8 45 200 • -------- --

M8 50 200 912850A2 101,10

M8 60 200 912860A2 112,60

M8 70 100 912870A2 159,62

M8 80 100 • -------- --

M10 16 100 9121016A2 130,32

M10 20 100 9121020A2 91,97

M10 25 100 9121025A2 91,81

M10 30 100 9121030A2 98,51


M10 40 100 9121040A2 117,11

M10 45 100 -------- --

M10 50 50 9121050A2 147,66

M10 60 50 9121060A2 172,46

M10 70 50 9121070A2 196,42

M10 80 50 9121080A2 219,19

M12 20 50 • 9121220A2 126,72

M12 25 50 • 9121225A2 133,24

M12 30 50 9121230A2 142,10

M12 40 50 • 9121240A2 161,92

M12 50 50 9121250A2 188,92

M12 60 50 • 9121260A2 249,58

M12 70 50 9121270A2 271,12

M12 80 25 9121280A2 324,66

M16 40 25 9121640A2 453,54

M16 50 25 9121650A2 511,29

M16 60 25 9121660A2 594,28




2006


mit Innensechskant, Kegelkuppe



NIRO

Gew. d M2 M2,5 M3 M4 M5 M6 M8 M10 M12

dp max 1,0 1,5 2,0 2,5 3,5 4,0 5,5 7,0 8,5

s Nenn 0,9 1,3 1,5 2,0 2,5 3,0 4,0 5,0 6,0



M3 4 200 91334A2 13,03 031200

M3 6 200 91336A2 13,36

M3 8 200 91338A2 13,92

M3 10 200 913310A2 14,71

M4 6 200 91346A2 12,81

M4 8 200 91348A2 13,59

M4 10 200 913410A2 14,38

M4 12 200 913412A2 15,28

M4 16 200 913416A2 17,18

M5 6 200 91356A2 16,81

M5 8 200 91358A2 17,92

M5 10 200 913510A2 17,92

M5 12 200 913512A2 18,82

M5 16 200 913516A2 21,49

M5 20 200 913520A2 29,57

M6 6 200 91366A2 16,81

M6 8 200 91368A2 18,26

M6 10 200 913610A2 19,50

M6 12 200 913612A2 21,28

M6 16 200 913616A2 27,34

M6 20 200 913620A2 34,17

M8 10 100 913810A2 22,63

M8 12 100 913812A2 28,88

M8 16 100 913816A2 38,97

M8 20 100 913820A2 46,72

M10 16 100 9131016A2 53,11

M10 20 100 9131020A2 65,71



07

11


2006

12





NIRO

Gew. Ø d M5 M6 M8 M10 M12 M16 M20 M24

b l < 125 16,0 18,0 22,0 26,0 30,0 38,0 46,0 54,0

b l < 200 22,0 24,0 28,0 32,0 36,0 44,0 52,0 60,0

b l > 200 - - - 45,0 49,0 57,0 65,0 73,0

k Nenn 3,5 4,0 5,3 6,4 7,5 10,0 12,5 15,0

s Nenn 8,0 10,0 13,0 17,0(16*) 19,0(18*) 24,0 30,0 36,0



M6 40 200 • -------- -- 031205

M6 50 100 • -------- --

M6 60 100 931660A2 62,66

M6 70 100 931670A2 76,27

M8 40 100 • -------- --

M8 45 100 • 931845A2 74,84

M8 50 100 • -------- --

M8 60 100 931860A2 98,56

M8 70 50 931870A2 121,26

M8 80 50 931880A2 126,20

M8 90 50 931890A2 174,16

M8 100 50 9318100A2 199,89

M8 120 50 9318120A2 217,10

M10 50 50 • -------- --

M10 60 50 9311060A2 163,52

M10 70 50 9311070A2 182,16

M10 80 50 9311080A2 212,91

M10 90 50 9311090A2 231,36

M10 100 50 93110100A2 282,27

M12 45 50 • -------- --

M12 50 50 • -------- --

M12 60 50 9311260A2 223,23

M12 70 50 9311270A2 251,58

M12 80 25 9311280A2 296,91

M12 90 25 9311290A2 319,39

M12 100 25 93112100A2 350,16




2006





NIRO


b l < 125 16,0 18,0 22,0 26,0 30,0 38,0 46,0 54,0

b l < 200 22,0 24,0 28,0 32,0 36,0 44,0 52,0 60,0

b l > 200 - - - 45,0 49,0 57,0 65,0 73,0

k Nenn 3,5 4,0 5,3 6,4 7,5 10,0 12,5 15,0

s Nenn 8,0 10,0 13,0 17,0(16*) 19,0(18*) 24,0 30,0 36,0



M16 55 50 • 9311655A2 391,67 031205

M16 60 50 9311660A2 399,85

M16 65 50 9311665A2 458,45

M16 70 50 9311670A2 475,95

M16 80 50 9311680A2 531,97

M16 90 50 9311690A2 608,18

M16 100 50 93116100A2 676,18

M16 120 50 93116120A2 762,21

M20 70 25 9312070A2 770,59

M20 80 25 9312080A2 868,90

M20 90 25 9312090A2 962,00

M20 100 25 93120100A2 1052,23

M20 120 10 93120120A2 1238,29

M24 80 25 • -------- --

M24 90 25 • 9312490A2 1706,75

M24 100 25 • 93124100A2 1663,66

M24 120 10 • 93124120A2 1916,59

Edelstahl A4

auf Anfrage!



07

13


2006

14





NIRO


k Nenn 3,5 4,0 5,3 6,4 7,5 10,0 12,5 15,0

s Nenn 8,0 10,0 13,0 17,0 (16*) 19,0 (18*) 24,0 30,0 36,0




M5 12 500 933512A2 17,14

M5 16 500 933516A2 18,47

M5 20 500 933520A2 21,34

M5 25 200 933525A2 25,25

M5 30 200 933530A2 28,24

M5 35 200 933535A2 28,41

M5 40 200 933540A2 32,02

M6 8 500 93368A2 21,71

M6 10 500 933610A2 23,41

M6 12 500 933612A2 24,68

M6 16 500 933616A2 24,34

M6 20 500 933620A2 24,80

M6 25 200 933625A2 26,75

M6 30 200 933630A2 30,88

M6 35 200 933635A2 34,60

M6 40 200 933640A2 37,89

M6 50 200 933650A2 46,07

M6 60 200 933660A2 72,21

M8 16 500 933816A2 40,05

M8 20 500 933820A2 43,42

M8 25 200 933825A2 47,85

M8 30 200 933830A2 54,00

M8 35 200 933835A2 60,22

M8 40 200 933840A2 65,66

M8 45 200 933845A2 72,42

M8 50 100 933850A2 81,08

M8 60 100 933860A2 92,22

M8 70 50 933870A2 114,07

M8 80 50 933880A2 120,21




2006





NIRO


k Nenn 3,5 4,0 5,3 6,4 7,5 10,0 12,5 15,0

s Nenn 8,0 10,0 13,0 17,0 (16*) 19,0 (18*) 24,0 30,0 36,0




M10 20 100 9331020A2 81,11

M10 25 100 9331025A2 86,37



M10 40 100 9331040A2 108,33

M10 45 100 9331045A2 122,09

M10 50 50 9331050A2 127,77

M10 60 50 9331060A2 155,24

M10 70 50 9331070A2 192,47

M10 80 50 9331080A2 226,27

M12 20 50 9331220A2 137,79

M12 25 50 9331225A2 129,05

M12 30 50 9331230A2 137,36

M12 35 50 9331235A2 149,88

M12 40 50 9331240A2 156,14

M12 45 50 9331245A2 173,33

M12 50 50 9331250A2 177,92

M12 60 50 9331260A2 219,81

M12 70 50 9331270A2 259,86

M12 80 25 9331280A2 322,04

M12 100 25 93312100A2 380,11



07

15


2006

16





NIRO


k Nenn 3,5 4,0 5,3 6,4 7,5 10,0 12,5 15,0

s Nenn 8,0 10,0 13,0 17,0 (16*) 19,0 (18*) 24,0 30,0 36,0




M16 35 25 9331635A2 299,30

M16 40 25 9331640A2 314,34

M16 45 25 9331645A2 330,73

M16 50 25 9331650A2 340,05

M16 55 25 9331655A2 374,69

M16 60 25 9331660A2 391,88

M16 65 25 9331665A2 417,39

M16 70 25 9331670A2 448,38

M16 80 25 9331680A2 510,44

M16 100 25 93316100A2 612,17

M20 40 25 9332040A2 563,01

M20 45 25 • -------- --

M20 50 25 9332050A2 600,48

M20 60 25 9332060A2 671,88

M20 65 25 9332065A2 689,41

M20 70 25 9332070A2 752,18

M20 80 25 9332080A2 869,31

M20 90 25 9332090A2 890,30

M20 100 25 93320100A2 1018,87

M24 70 25 9332470A2 1168,42

M24 80 25 • -------- --

Edelstahl A4

Auf Anfrage!




2006




NIRO


Ø d m s VE NIRO A2 100 Stk RG

M 3 2,4 5,5 500 9343A2 3,90 031203

M 4 3,2 7,0 500 9344A2 3,70

M 5 4,0 8,0 500 9345A2 5,27

M 6 5,0 10,0 500 9346A2 8,68

M 8 6,5 13,0 500 9348A2 16,34

M10 8,0 17,0 (16*) 200 93410A2 34,51

M12 10,0 19,0 (18*) 100 93412A2 53,62

M14 11,0 22,0 100 93414A2 81,06

M16 13,0 24,0 100 93416A2 109,60

M18 15,0 27,0 50 • -------- --

M20 16,0 30,0 50 93420A2 189,76

M24 19,0 36,0 50 93424A2 412,83

M27 22,0 41,0 25 • -------- --

M30 26,0 46,0 25 • -------- --


Ø d m s VE NIRO A4 100 Stk RG

M 3 2,4 5,5 500 • -------- -- 031203

M 4 3,2 7,0 500 • -------- --

M 5 4,0 8,0 500 • -------- --

M 6 5,0 10,0 500 9346A4 14,68

M 8 6,5 13,0 (16*) 500 9348A4 30,60

M10 8,0 17,0 (18*) 200 93410A4 60,74

M12 10,0 19,0 100 93412A4 92,73

M14 11,0 22,0 100 • -------- --

M16 13,0 24,0 100 93416A4 182,15

M18 15,0 27,0 50 • -------- --

M20 16,0 30,0 50 93420A4 331,49

M24 19,0 36,0 50 93424A4 571,41

M27 22,0 41,0 25 • -------- --

M30 26,0 46,0 25 • -------- --



07

17


2006

18





NIRO

Gew. Ø d M3 M4 M5 M6 M8 M10

d2 5,60 7,5 9,2 11,0 14,5 18,0

k max 1,65 2,2 2,5 3,0 4,0 5,0

Bit 0,8 x 5,0 1,0 x 6,0 1,2 x 8,0 1,6 x 9,0 2,0 x 12,0 2,5 x 14,0




M4 12 500 963M412A2 9,12

M4 16 500 963M416A2 10,95

M4 20 500 963M420A2 13,74

M4 25 500 963M425A2 14,86

M4 30 500 963M430A2 18,73

M4 40 500 963M440A2 21,81

M5 10 200 963M510A2 12,38

M5 12 200 963M512A2 12,68

M5 16 200 963M516A2 16,48

M5 20 200 963M520A2 19,84

M5 25 200 963M525A2 21,01

M5 30 200 963M530A2 26,60

M5 40 200 963M540A2 32,34

M5 50 200 963M550A2 36,20

M6 10 200 963M610A2 19,88

M6 12 200 963M612A2 21,07

M6 16 200 963M616A2 26,56

M6 20 200 963M620A2 24,77

M6 25 200 963M625A2 28,57

M6 30 200 963M630A2 35,65

M6 40 200 963M640A2 46,04

M6 50 200 963M650A2 55,71

M6 60 200 963M660A2 91,70

M6 70 200 • 963M670A2 105,12

M6 80 200 963M680A2 84,52




2006





NIRO

Gew. Ø d M3 M4 M5 M6 M8 M10

d2 5,60 7,5 9,2 11,0 14,5 18,0

k max 1,65 2,2 2,5 3,0 4,0 5,0

Bit 0,8 x 5,0 1,0 x 6,0 1,2 x 8,0 1,6 x 9,0 2,0 x 12,0 2,5 x 14,0




M8 20 100 963M820A2 65,89

M8 25 100 963M825A2 70,35

M8 30 100 963M830A2 68,25

M8 35 100 963M835A2 83,35

M8 40 100 963M840A2 95,15

M8 50 100 963M850A2 109,11





Gew. Ø d M3 M4 M5 M6 M8 M10

d2 5,6 7,5 9,2 11,0 14,5 18,0

k max 1,65 2,20 2,5 3,0 4,0 5,0

Bit - Phillips 1 2 2 3 4 4




M3 12 500 965M312A2 7,27

M3 16 500 965M316A2 7,70

M3 20 500 965M320A2 9,58

M3 25 500 965M325A2 10,04

M3 30 500 965M330A2 12,60



Phillips

07

19


2006

20





NIRO

Gew. Ø d M3 M4 M5 M6 M8 M10

d2 5,6 7,5 9,2 11,0 14,5 18,0

k max 1,65 2,20 2,5 3,0 4,0 5,0





M4 10 500 965M410A2 8,81

M4 12 500 965M412A2 8,94

M4 16 500 965M416A2 9,10

M4 20 500 965M420A2 10,65

M4 25 500 965M425A2 13,77

M4 30 500 965M430A2 15,66

M4 35 500 965M435A2 18,36

M4 40 500 965M440A2 20,11

M5 8 500 • 965M58A2 11,90

M5 10 500 965M510A2 10,90

M5 12 500 965M512A2 13,72

M5 16 500 965M516A2 15,78

M5 18 500 965M518A2 22,14

M5 20 500 965M520A2 19,65

M5 25 500 965M525A2 21,34

M5 30 500 965M530A2 21,28

M5 35 500 965M535A2 24,90

M5 40 500 965M540A2 29,37

M5 45 500 • 965M545A2 33,15

M5 50 500 965M550A2 35,04



Phillips


2006





NIRO

Gew. Ø d M3 M4 M5 M6 M8 M10

d2 5,6 7,5 9,2 11,0 14,5 18,0

k max 1,65 2,20 2,5 3,0 4,0 5,0




M6 10 200 • 965M610A2 15,13 031206

M6 12 200 • 965M612A2 16,92

M6 16 200 965M616A2 22,83

M6 20 200 965M620A2 24,36

M6 25 200 965M625A2 27,22

M6 30 200 965M630A2 32,94

M6 35 200 965M635A2 38,61

M6 40 200 965M640A2 43,52

M6 45 200 • 965M645A2 48,81

M6 50 200 965M650A2 53,18

M6 60 200 965M660A2 59,29

M8 16 100 965M816A2 43,89

M8 20 100 965M820A2 59,27

M8 25 100 965M825A2 63,72

M8 30 100 965M830A2 74,56

M8 35 100 • 965M835A2 88,43

M8 40 100 • 965M840A2 96,35

M8 50 100 • 965M850A2 120,68



Phillips

07

21


2006

22




NIRO



M 3 1000 100 • -------- -- 031205

M 4 1000 100 976M4A2 449,25

M 5 1000 100 976M5A2 543,21

M 6 1000 100 976M6A2 537,45

M 8 1000 50 976M8A2 866,18

M10 1000 25 976M10A2 1356,19

M12 1000 20 976M12A2 1986,58

M14 1000 10 976M14A2 2969,26

M16 1000 10 976M16A2 3641,90

M20 1000 5 976M20A2 5812,08

M24 1000 5 976M24A2 8408,37

M10 3000 lose 976M103MA2 4667,85

M12 3000 lose 976M123MA2 7842,00

M16 3000 lose 976M163MA2 14370,40

M20 3000 lose 976M203MA2 22517,00



M 6 1000 100 • 976M6A4 814,05 031205

M 8 1000 50 976M8A4 1327,34

M10 1000 25 976M10A4 2126,79

M12 1000 20 976M12A4 3000,20

M14 1000 10 • 976M14A4 4021,22

M16 1000 10 976M16A4 5513,48

M20 1000 5 976M20A4 8623,72




2006


Selbstsichernd, niedrige Form mit Polyamideinlage



NIRO

Gewinde h max m1 s Best.-Nr. Euro per

Ø d mm mm mm VE NIRO A2 100 Stk RG

M 4 5,0 3,2 7,0 500 9854A2 7,39 031203

M 5 5,0 3,5 8,0 500 9855A2 7,02

M 6 6,0 4,5 10,0 500 9856A2 11,13

M 8 8,0 6,0 13,0 200 9858A2 20,33

M10 10,0 7,0 17,0 200 98510A2 59,18

M12 12,0 9,0 19,0 200 98512A2 70,87

M16 16,0 11,0 24,0 100 98516A2 131,76

M20 20,0 15,0 30,0 50 • -------- --


Hohe Form



Edelstahl A4

Auf Anfrage!

Gewinde h s d2 t Best.-Nr. Euro per

Ø d 1 mm mm mm mm VE NIRO A2 100 Stk RG

M4 8,0 7,0 6,5 5,5 200 15874A2 40,11 031203

M5 10,0 8,0 7,5 7,5 200 15875A2 36,06

M6 12,0 10,0 9,5 8,0 200 15876A2 36,94

M8 15,0 13,0 12,5 11,0 100 15878A2 79,19

M10 18,0 17,0 16,0 13,0 100 158710A2 146,92

M12 22,0 19,0 18,0 16,0 100 158712A2 220,31

M14 25,0 22,0 21,0 18,0 50 158714A2 777,20

M16 28,0 24,0 23,0 21,0 50 158716A2 598,72

M20 34,0 30,0 28,0 26,0 25 158720A2 1155,41

Edelstahl A4

Auf Anfrage!



07

23


2006

24


Form C mit Spitze: Kreuzschlitz -H- (Phillips)



NIRO


d 5,6 6,9 7,5 8,2 9,5 10,8 12,5

k max 2,2 2,6 2,8 3,05 3,55 3,95 4,55

Bit - Phillips 1 2 2 2 2 3 3



2,9 6,5 1000 • 79812965A2 5,11 031207

2,9 9,5 1000 79812995A2 5,49

2,9 13,0 1000 79812913A2 6,55

2,9 16,0 1000 79812916A2 6,61

2,9 19,0 1000 79812919A2 7,74

3,5 9,5 1000 79813595A2 6,43

3,5 13,0 1000 79813513A2 6,82

3,5 16,0 1000 79813516A2 8,33

3,5 19,0 1000 79813519A2 9,09

3,5 25,0 1000 79813525A2 10,09

3,5 32,0 1000 79813532A2 10,89

3,9 9,5 1000 79813995A2 8,02

3,9 13,0 1000 79813913A2 8,03

3,9 16,0 1000 79813916A2 9,07

3,9 19,0 1000 79813919A2 9,63

3,9 25,0 1000 79813925A2 11,75

3,9 32,0 1000 79813932A2 14,35

3,9 38,0 1000 79813938A2 15,76

4,2 9,5 1000 79814295A2 7,50

4,2 13,0 1000 79814213A2 8,15

4,2 16,0 1000 79814216A2 9,49

4,2 19,0 1000 79814219A2 10,55

4,2 25,0 1000 79814225A2 12,68

4,2 32,0 1000 79814232A2 16,91

4,2 38,0 1000 79814238A2 18,82

4,2 45,0 500 • 79814245A2 20,13

4,2 50,0 500 • -------- --



Phillips


2006





NIRO


d 5,6 6,9 7,5 8,2 9,5 10,8 12,5

k max 2,2 2,6 2,8 3,05 3,55 3,95 4,55

Bit - Phillips 1 2 2 2 2 3 3



4,8 9,5 1000 • 79814895A2 11,39 031207

4,8 13,0 1000 • 79814813A2 12,22

4,8 16,0 1000 79814816A2 13,01

4,8 19,0 1000 79814819A2 15,45

4,8 25,0 1000 79814825A2 18,59

4,8 32,0 1000 79814832A2 21,24

4,8 38,0 1000 79814838A2 22,92

4,8 45,0 500 79814845A2 27,05

4,8 50,0 500 79814850A2 29,82

4,8 70,0 200 79814870A2 47,66

5,5 13,0 500 • -------- --

5,5 16,0 500 • -------- --

5,5 19,0 500 79815519A2 21,66

5,5 25,0 500 79815525A2 25,22

5,5 32,0 500 79815532A2 28,81

5,5 38,0 500 79815538A2 30,96

5,5 45,0 200 79815545A2 37,07

5,5 50,0 200 79815550A2 42,78

5,5 90,0 200 79815590A2 73,26

6,3 16,0 500 79816316A2 28,84

6,3 19,0 500 79816319A2 31,15

6,3 25,0 500 • 79816325A2 36,17

6,3 32,0 500 • 79816332A2 39,54

6,3 38,0 500 79816338A2 44,71

6,3 45,0 200 79816345A2 48,28

6,3 50,0 200 79816350A2 53,30



Phillips

07

25


2006

26





NIRO


d 5,6 6,9 7,5 8,2 9,5 10,8 12,5

k max 2,2 2,6 2,8 3,05 3,55 3,95 4,55

Bit - Phillips 1 2 2 2 2 3 3



2,9 9,5 1000 • -------- -- 031207

2,9 13,0 1000 79822913A2 5,60

2,9 16,0 1000 79822916A2 6,00

2,9 19,0 1000 79822919A2 6,69

3,5 9,5 1000 79823595A2 5,87

3,5 13,0 1000 79823513A2 6,16

3,5 16,0 1000 79823516A2 6,57

3,5 19,0 1000 79823519A2 7,25

3,5 22,0 1000 79823522A2 8,58

3,5 25,0 1000 79823525A2 8,56

3,5 32,0 1000 79823532A2 10,04

3,9 13,0 1000 79823913A2 6,69

3,9 16,0 1000 79823916A2 7,53

3,9 19,0 1000 79823919A2 7,95

3,9 25,0 1000 79823925A2 10,05

3,9 32,0 1000 79823932A2 13,25

3,9 38,0 1000 79823938A2 14,84

4,2 13,0 1000 • -------- --

4,2 16,0 1000 79824216A2 8,45

4,2 19,0 1000 79824219A2 9,06

4,2 22,0 1000 79824222A2 10,37

4,2 25,0 1000 79824225A2 11,40

4,2 32,0 1000 79824232A2 13,18

4,2 38,0 1000 79824238A2 15,45

4,2 45,0 500 • -------- --



Phillips


2006





NIRO


d 5,6 6,9 7,5 8,2 9,5 10,8 12,5

k max 2,2 2,6 2,8 3,05 3,55 3,95 4,55

Bit - Phillips 1 2 2 2 2 3 3



4,8 16,0 1000 79824816A2 11,62 031207

4,8 19,0 1000 79824819A2 12,90

4,8 25,0 1000 79824825A2 16,26

4,8 32,0 1000 79824832A2 20,21

4,8 38,0 1000 79824838A2 21,59

4,8 45,0 500 79824845A2 24,41

4,8 50,0 500 79824850A2 27,16

4,8 60,0 500 79824860A2 34,93

4,8 70,0 200 79824870A2 43,19

4,8 80,0 200 79824880A2 44,59

5,5 19,0 500 • 79825519A2 17,53

5,5 25,0 500 79825525A2 21,82

5,5 32,0 500 79825532A2 26,76

5,5 38,0 500 79825538A2 29,42

5,5 45,0 200 79825545A2 33,93

5,5 50,0 200 79825550A2 37,21

6,3 19,0 500 79826319A2 25,10

6,3 25,0 500 79826325A2 30,64

6,3 32,0 500 79826332A2 34,34

6,3 38,0 500 79826338A2 37,70

6,3 45,0 200 79826345A2 45,43

6,3 50,0 200 79826350A2 47,00



Phillips

07

27


2006

28





NIRO

Gewinde M2 M2 M3 M4 M5 M6 M8

d 2 4,0 5,0 6,0 8,0 10,0 12,0 16,0

k 1,6 2,0 2,4 3,1 3,8 4,6 6,0

Bit - Phillips 1 1 1 2 2 3 4



M3 8 500 • 7985M38A2 6,56 031206

M3 10 500 7985M310A2 7,00

M3 12 500 7985M312A2 7,31

M3 16 500 7985M316A2 7,91

M3 20 500 7985M320A2 10,12

M3 25 500 7985M325A2 1065

M3 30 500 7985M330A2 13,21

M4 8 500 7985M48A2 8,49

M4 10 500 7985M410A2 10,96

M4 12 500 7985M412A2 11,48

M4 16 500 7985M416A2 13,02

M4 18 500 7985M418A2 16,83

M4 20 500 7985M420A2 13,56

M4 25 500 7985M425A2 17,01

M4 30 500 7985M430A2 18,29

M4 35 500 7985M435A2 21,13

M4 40 500 7985M440A2 26,37

M5 10 500 7985M510A2 15,83

M5 12 500 7985M512A2 16,33

M5 16 500 7985M516A2 19,45

M5 20 500 7985M520A2 20,78

M5 25 500 7985M525A2 26,47

M5 30 500 7985M530A2 27,78

M5 35 500 7985M535A2 28,68

M5 40 500 7985M540A2 34,51

M5 45 500 • 7985M545A2 42,53

M5 50 500 7985M550A2 45,09



Phillips


2006





NIRO

Gewinde M2 M2 M3 M4 M5 M6 M8

d 2 4,0 5,0 6,0 8,0 10,0 12,0 16,0

k 1,6 2,0 2,4 3,1 3,8 4,6 6,0

Bit - Phillips 1 1 1 2 2 3 4




M6 12 100 7985M612A2 29,74

M6 16 100 7985M616A2 30,79

M6 20 100 7985M620A2 30,04

M6 25 100 7985M625A2 35,91

M6 30 100 7985M630A2 37,43

M6 35 100 7985M635A2 43,17

M6 40 100 7985M640A2 47,24

M6 50 100 7985M650A2 54,12

M6 60 100 7985M660A2 80,64

M6 70 100 7985M670A2 86,43


Außen Ø= 3 x Schrauben Ø



d 1 4,3 5,3 6,4 8,4 10,5 13,0 17,0 21,0

d 2 12,0 15,0 18,0 25,0 30,0 40,0 50,0 60,0

s 1,0 1,6 1,6 2,0 2,5 3,0 3,0 4,0

für Schrauben-Ø M4 M5 M6 M8 M10 M12 M16 M20


Ø d VE NIRO A2 100 Stk RG

M 4 1000 90214A2 4,23 031202

M 5 1000 90215A2 7,56

M 6 1000 90216A2 10,51

M 8 500 90218A2 20,95

M10 500 902110A2 43,61

M12 200 902112A2 81,76

M16 100 902116A2 137,93



Phillips

07

29


2006

30





NIRO


bl=


2006





NIRO


bl=


2006

32


Senkkopf mit Torx-Antrieb


Oberfläche: gleitbeschichtet

Vollgewinde

NIRO

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf-Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 1,5 1,75 2,0 2,25 2,5 3,0

Bit - Torx T x 10 T x 20 T x 20 T x 20 T x 25 T x 25


Ø d mm VE VOLLGEW. 100 Stk RG

3,0 16 500 TX316A2 5,40 031204

3,0 20 500 TX320A2 6,40

3,5 16 500 TX3516A2 7,39

3,5 20 500 TX3520A2 8,43

4,0 16 500 • -------- --

4,0 20 500 TX420A2 8,80



Torx


2006





Teilgewinde

NIRO

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf-Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 1,5 1,75 2,0 2,25 2,5 3,0

Bit - Torx TX-10 TX-20 TX-20 TX-20 TX-25 TX-25


Ø d mm VE TEILGEW. 100 Stk RG


3,0 30 500 TX330A2 8,60

3,5 25 500 TX3525A2 9,90

3,5 30 500 TX3530A2 11,00

3,5 35 500 TX3535A2 12,18

3,5 40 200 TX3540A2 12,99

4,0 25 500 TX425A2 9,49

4,0 30 500 TX430A2 11,70

4,0 35 500 TX435A2 12,48

4,0 40 200 TX440A2 13,49

4,0 45 200 TX445A2 14,59

4,0 50 200 TX450A2 16,70

4,0 60 200 TX460A2 17,69

4,0 70 200 TX470A2 21,08

4,5 25 500 • TX4525A2 12,48

4,5 30 500 TX4530A2 13,49

4,5 35 500 TX4535A2 14,59

4,5 40 200 TX4540A2 16,70

4,5 45 200 TX4545A2 18,59

4,5 50 200 TX4550A2 21,08

4,5 60 200 TX4560A2 23,96

4,5 70 200 TX4570A2 29,08

4,5 80 200 TX4580A2 33,17



Torx

07

33


2006

34





Teilgewinde

NIRO

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf-Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 1,5 1,75 2,0 2,25 2,5 3,0

Bit - Torx TX-10 TX-20 TX-20 TX-20 TX-25 TX-25




5,0 30 500 TX530A2 18,28

5,0 35 500 TX535A2 19,46

5,0 40 200 TX540A2 20,69

5,0 45 200 TX545A2 22,99

5,0 50 200 TX550A2 25,18

5,0 60 100 TX560A2 29,87

5,0 70 100 TX570A2 34,46

5,0 80 100 TX580A2 41,29

5,0 90 100 TX590A2 48,29

5,0 100 100 TX5100A2 54,48

5,0 120 100 TX5120A2 68,93

6,0 40 100 TX640A2 36,13

6,0 50 100 TX650A2 41,29

6,0 60 100 TX660A2 43,57

6,0 70 100 TX670A2 50,46

6,0 80 100 TX680A2 56,43

6,0 90 100 TX690A2 64,12

6,0 100 100 TX6100A2 75,66

6,0 120 100 TX6120A2 91,61

6,0 130 200 TX6130A2 126,06

6,0 140 100 TX6140A2 137,46

6,0 150 100 TX6150A2 148,95

6,0 160 100 TX6160A2 160,51

6,0 180 100 TX6180A2 229,43

6,0 200 100 TX6200A2 252,23

6,0 220 100 TX6220A2 286,83

6,0 240 100 TX6240A2 366,54

6,0 260 100 TX6260A2 458,33

6,0 280 100 TX6280A2 504,83

6,0 300 100 TX6300A2 550,21

8,0 60 100 TX860A2 136,06

8,0 80 100 TX880A2 165,54

8,0 100 100 TX8100A2 182,41

8,0 120 100 TX8120A2 221,87

8,0 140 100 TX8140A2 245,48



Torx


2006


Senkkopf mit Torx


Teilgewinde, mit Bohrspitze

NIRO


Ø d mm Bit VE TEILGEW. 100 Stk RG

4,0 40 TX20 500 TXB440A2 15,75 031204

4,0 45 TX20 500 TXB445A2 17,29

4,0 50 TX20 500 TXB450A2 18,34

4,0 60 TX20 500 TXB460A2 21,00

4,0 70 TX20 200 TXB470A2 25,06

4,0 80 TX20 200 TXB480A2 28,49

4,5 40 TX20 500 TXB4540A2 19,88

4,5 45 TX20 500 TXB4545A2 21,00

4,5 50 TX20 500 TXB4550A2 22,47

4,5 60 TX20 200 TXB4560A2 26,25

4,5 70 TX20 200 TXB4570A2 29,96

4,5 80 TX20 200 TXB4580A2 31,50

5,0 50 TX25 500 TXB550A2 30,54

5,0 60 TX25 200 TXB560A2 36,11

5,0 70 TX25 200 TXB570A2 36,75

5,0 80 TX25 200 TXB580A2 42,77

5,0 90 TX25 200 TXB590A2 50,06

5,0 100 TX25 200 TXB5100A2 53,55

6,0 80 TX25 100 TXB680A2 64,47

6,0 100 TX25 100 TXB6100A2 64,40

6,0 120 TX25 100 TXB6120A2 72,87

6,0 140 TX25 100 • TXB6140A2 118,09



Torx

07

35


2006

36


Senkkopf mit Torx


Teilgewinde, mit Bohrspitze

NIRO



4,0 40 TX20 500 TXBR440A2 22,26 031204

4,0 45 TX20 500 TXBR445A2 23,73

4,0 50 TX20 500 TXBR450A2 24,78

4,0 60 TX20 500 TXBR460A2 28,56

4,0 70 TX20 200 TXBR470A2 33,74

4,0 80 TX20 200 • TXBR480A2 48,30

4,5 40 TX20 500 TXBR4540A2 25,90

4,5 45 TX20 500 • TXBR4545A2 29,33

4,5 50 TX20 500 TXBR4550A2 29,89

4,5 60 TX20 200 TXBR4560A2 32,29

4,5 70 TX20 200 TXBR4570A2 46,27

4,5 80 TX20 200 TXBR4580A2 51,17

5,0 50 TX25 500 TXBR550A2 32,98

5,0 60 TX25 200 TXBR560A2 39,20

5,0 70 TX25 200 TXBR570A2 55,65

5,0 80 TX25 200 TXBR580A2 59,78

5,0 90 TX25 200 TXBR590A2 63,10

5,0 100 TX25 200 TXBR5100A2 46,54

6,0 80 TX25 100 TXBR680A2 77,42

6,0 100 TX25 100 TXBR6100A2 93,02

6,0 120 TX25 100 TXBR6120A2 108,71

Spanplattenschraube Hapatec®

Senkkopf mit Fräsrippen, mit Torx

Werkstoff: Edelstahl C1 - 1.4006

Teilgewinde

Besonders geeignet bei Befestigungen von harten Hölzern



4,5 50 TX20 200 TXS5040 52,00 031204

5,0 50 TX25 200 TXS550 54,70

5,0 60 TX25 200 TXS560 62,50

5,0 70 TX25 200 TXS570 70,00

5,0 80 TX25 200 TXS580 76,80



Torx


2006


Senkkopf mit Kreuzschlitz-Z- (Pozidrive)



Vollgewinde

NIRO

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf-Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 1,5 1,75 2,0 2,25 2,5 3,0

Kreuzschlitzgr. 1 2 2 2 2 3



Pozidrive


Ø d mm VE VOLLGEW. 100 Stk RG

3,0 12 500 SPAX312A2 4,69 031204

3,0 16 500 SPAX316A2 4,99

3,0 20 500 SPAX320A2 5,39

3,0 25 500 SPAX325A2 6,78

3,0 30 500 SPAX330A2 7,66

3,5 16 500 • -------- --

3,5 20 500 SPAX3520A2 6,97

3,5 25 500 SPAX3525A2 7,87

4,0 16 500 • -------- --

4,0 20 500 SPAX420A2 8,17

4,0 25 500 SPAX425A2 9,08

4,0 30 500 SPAX430A2 9,88

4,5 25 500 • SPAX4525A2 --

4,5 30 500 • SPAX4530A2 --

5,0 20 500 SPAX520A2 12,86

5,0 25 500 SPAX525A2 13,97

5,0 30 500 SPAX530A2 16,26

5,0 35 500 SPAX535A2 18,34

6,0 40 100 • -------- --

6,0 50 100 SPAX650A2 33,20

07

37


2006

38


Senkkopf mit Kreuzschlitz-Z- (Pozidrive)



Teilgewinde

NIRO

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf-Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 1,5 1,75 2,0 2,25 2,5 3,0




Pozidrive



3,0 35 500 • SPAX335A2 9,77 031204

3,5 30 500 SPAX3530A2 8,98

3,5 35 500 SPAX3535A2 10,37

3,5 40 200 SPAX3540A2 12,36

3,5 45 200 • -------- --

3,5 50 200 • -------- --

4,0 35 500 SPAX435A2 11,97

4,0 40 200 SPAX440A2 12,36

4,0 45 200 • -------- --

4,0 50 200 SPAX450A2 15,36

4,0 60 200 SPAX460A2 20,25

4,0 70 200 SPAX470A2 23,35

4,5 35 500 • -------- --

4,5 45 200 SPAX4540A2 16,17

4,5 50 200 SPAX4550A2 20,78

4,5 60 200 SPAX4560A2 23,98

4,5 70 200 SPAX4570A2 27,21

4,5 80 200 SPAX4580A2 31,13

5,0 40 200 SPAX540A2 21,05

5,0 45 200 • -------- --

5,0 50 200 SPAX550A2 24,95

5,0 60 100 SPAX560A2 28,82

5,0 70 100 SPAX570A2 33,20

5,0 80 100 SPAX580A2 36,87

5,0 90 100 SPAX590A2 44,30

5,0 100 100 SPAX5100A2 52,69

6,0 60 100 SPAX660A2 39,41

6,0 70 100 SPAX670A2 48,17

6,0 80 100 SPAX680A2 55,38

6,0 90 100 SPAX690A2 66,60

6,0 100 100 SPAX6100A2 77,65

6,0 120 100 SPAX6120A2 98,41


2006


Linsensenkkopf mit Kreuzschlitz-Z- (Pozidrive)



NIRO

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf-Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 1,5 1,75 2,0 2,25 2,5 3,0



Panhead (Rundkopf) mit Kreuzschlitz-Z- (Pozidrive)



Auf Anfrage

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf-Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 1,5 1,75 2,0 2,25 2,5 3,0



Ø d mm VE NIRO 100 Stk RG

3,0 16 500 PH316A2 6,17 031204

3,0 20 500 PH320A2 6,56

3,0 25 500 PH325A2 7,30

3,0 30 500 PH330A2 8,86

3,5 16 500 PH3516A2 6,24

3,5 20 500 PH3520A2 9,11

3,5 25 500 PH3525A2 9,62

3,5 30 500 PH3530A2 9,63

3,5 35 500 • PH3535A2 11,20

mit TORX-Antrieb

auf Anfrage!



07

39


2006

40


Panhead (Rundkopf) mit Kreuzschlitz-Z- (Pozidrive)



NIRO

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf-Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 1,5 1,75 2,0 2,25 2,5 3,0




4,0 16 500 PH416A2 8,92 031204

4,0 20 500 PH420A2 10,20

4,0 25 500 PH425A2 11,29

4,0 30 500 PH430A2 12,17

4,0 35 500 PH435A2 13,85

4,0 40 200 PH440A2 15,14

4,0 50 200 PH450A2 20,42

4,5 20 500 • -------- --

4,5 25 500 • -------- --

4,5 30 500 PH4530A2 14,85

4,5 35 500 PH4535A2 17,44

4,5 40 200 PH4540A2 19,42

4,5 50 200 PH4550A2 29,42

4,5 60 200 • PH4560A2 32,75

5,0 25 500 PH525A2 19,00

5,0 30 500 PH530A2 21,14

5,0 35 500 PH535A2 23,20

5,0 40 200 PH540A2 26,86

5,0 50 200 PH550A2 29,24

5,0 60 100 PH560A2 34,42

6,0 20 100 PH620A2 26,09

6,0 25 100 PH625A2 29,12

6,0 30 100 PH630A2 32,73

6,0 35 100 • PH635A2 36,00

6,0 40 100 PH640A2 37,46

6,0 50 100 PH650A2 49,59

6,0 60 100 PH660A2 56,91

6,0 70 100 PH670A2 67,64

6,0 80 100 • PH680A2 74,45

mit TORX-Antrieb

auf Anfrage!




2006

Fassadenbauschraube mit Spitze

und Dichtscheibe Ø 16mm



Einschraubwerkzeug: 3/8”-Steckschlüsseleinsatz 20C38

d1= 6,5

d2= 16

k= 4,8

s= 9,52 (3/8 Zoll)

e= 10,5

NIRO



6,5 19 500 FBS6519A2 51,41 031200

6,5 25 500 FBS6525A2 65,30

6,5 32 500 FBS6532A2 69,04

6,5 38 500 FBS6538A2 76,54

6,5 45 200 FBS6545A2 84,30

6,5 50 200 FBS6550A2 86,64

6,5 64 200 FBS6564A2 108,00

6,5 75 200 FBS6575A2 129,53

6,5 90 100 FBS6590A2 153,39

6,5 115 100 FBS65115A2 190,39

Fassadenbauschraube ohne Spitze

d1= 6,3

d2= 16

k= 4,8

s= 9,52 3/8 Zoll

e= 10,5

Auf Anfrage

Auch in anderen Werkstoffen lieferbar (galvanisch verzinkt).

Preis und Lieferzeit auf Anfrage.



Type A

Type BZ

07

41


2006

42

NIRO

Dichtscheibe mit EPDM/Neoprene-Dichtung



d1 Ø mm d2 Ø mm

4,7 12

5,3 12, 16

6,7 14, 16, 19, 22, 25, 29

8,5 16, 19, 22, 25, 29

10,5 25, 29

13 29

Best.-Nr. Euro per

d1 d2 VE NIRO 100 Stk RG

5,3 12 1000 DS512A2 13,62 031200

5,3 16 1000 DS516A2 23,85

6,7 16 1000 DS616A2 23,85

8,4 19 1000 DS819A2 30,77

10,5 25 1000 DS1025A2 65,31

Ringschrauben



Ab- Drahtstärke Länge w Best.-Nr. Euro per

messung Ø mm mm mm VE NIRO 100 Stk RG

3,5 x 20 3,5 20 10 100 • RS3520A2 72,80 031200

4,5 x 40 4,5 40 16 100 • RS4540A2 158,37

Ringschrauben

mit metrischem Gewinde



Ab- Drahtstärke Länge w Best.-Nr. Euro per

messung Ø mm mm mm VE NIRO 100 Stk RG

M6 x 60 5,2 20 60 10 • RS660A2 208,82 031200

M8 x 80 7,0 40 80 10 • RS880A2 391,46




2006



Senk-Holzschraube DIN 97






Messing

Linsensenk-Holzschraube DIN 95






Linsensenk-Holzschr. DIN 7995

7995


Halbrund-Holzschraube DIN 96






08

2


2006



Werkstoff: Messing


Messing

Gew. Ø d1 M3 M4 M5 M6 M8 M10

d2 5,5 7,0 8,5 10,0 13,0 16,0

k 2,0 2,6 3,3 3,9 5,0 6,0

Bit 0,8 x 5 1,0 x 6 1,2 x 8 1,6 x 9 2,0 x 12 2,5 x 14





Auf Anfrage

Gew. Ø d1 1,6 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0

d2 3,0 3,8 4,7 5,6 6,5 7,5 8,30 9,2 11,0

k max 0,96 1,2 1,5 1,65 1,93 2,2 2,35 2,5 3,0

Bit 0,4 x 2,3 0,5 x 3 0,6 x 4 0,8 x 4,2 0,8 x 5,5 1,0 x 6 1,0 x 7 1,2 x 8 1,6 x 9


Ø d1 mm VE MESSING

1,6 10 500 951610MS

2,0 10 500 95210MS

2,0 12 500 95212MS

2,0 16 500 95216MS

2,5 12 500 • 952512MS

2,5 16 500 952516MS

2,5 20 500 952520MS

2,5 25 500 • 952525MS

3,0 16 200 95316MS

3,0 20 200 95320MS

3,0 25 200 95325MS

3,0 30 200 95330MS

3,0 35 200 95335MS




2006





Messing

Gew. Ø d1 1,6 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0

d2 3,0 3,8 4,7 5,6 6,5 7,5 8,30 9,2 11,0

k max 0,96 1,2 1,5 1,65 1,93 2,2 2,35 2,5 3,0

Bit 0,4 x 2,3 0,5 x 3 0,6 x 4 0,8 x 4,2 0,8 x 5,5 1,0 x 6 1,0 x 7 1,2 x 8 1,6 x 9


Ø d1 mm VE MESSING

3,5 16 200 • 953516MS

3,5 20 200 953520MS

3,5 25 200 • 953525MS

3,5 30 200 953530MS

3,5 35 200 953535MS

3,5 40 200 953540MS

4,0 20 200 • 95420MS

4,0 25 200 • 95425MS

4,0 30 200 95430MS

4,0 35 200 • 95435MS

4,0 40 200 95440MS

4,0 45 200 95445MS

4,0 50 200 95450MS

4,5 35 200 • 954535MS

4,5 40 200 954540MS

4,5 45 200 • 954545MS

4,5 50 200 954550MS

5,0 30 200 95530MS

5,0 35 200 95535MS

5,0 40 200 95540MS

5,0 50 200 95550MS

5,0 60 200 95560MS

5,0 70 200 95570MS

6,0 50 200 • 95650MS

6,0 60 100 95660MS

6,0 70 100 95670MS

6,0 80 100 95680MS



08

3

4


2006




Oberfläche: verchromt

Messing

Gew. Ø d1 3,0 3,5 4,0 4,5 5,0 6,0

d2 5,6 6,5 7,5 8,3 9,2 11,0

k max 1,65 1,93 2,2 2,35 2,5 3,0

Bit 0,8 x 4,2 0,8 x 5,5 1,0 x 6 1,0 x 7 1,2 x 8 1,6 x 9


Ø d1 mm VE MS VERCHR.

3,0 20 200 95320MSCR

3,0 25 200 • 95325MSCR

3,0 30 200 95330MSCR

3,5 20 200 953520MSCR

3,5 25 200 • 953525MSCR

3,5 30 200 • 953530MSCR

4,0 30 200 95430MSCR

4,0 35 200 • 95435MSCR

4,0 40 200 95440MSCR

4,0 45 200 • 95445MSCR

4,0 50 200 95450MSCR

5,0 40 200 95540MSCR

5,0 50 200 95550MSCR

5,0 60 200 95560MSCR

5,0 70 200 95570MSCR

6,0 50 200 • 95650MSCR

6,0 60 100 95660MSCR

6,0 70 100 95670MSCR

6,0 80 100 95680MSCR




2006

Halbrund-Holzschraube DIN 96




Messing

Gew. Ø d1 1,6 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0

d2 3,2 4,0 5,0 6,0 7,0 8,0 9,0 10,0 12,0

k 1,1 1,4 1,7 2,1 2,4 2,8 3,1 3,5 4,2

Bit 0,4 x 2,3 0,5 x 3 0,4 x 4,0 0,8 x 4,2 0,8 x 5,5 1,0 x 6 1,0 x 7 1,2 x 8 1,6 x 9

Senk-Holzschraube DIN 97




Auf Anfrage

Gew. Ø d1 1,6 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0

d2 3,0 3,8 4,7 5,6 6,5 7,5 8,3 9,2 11,0

k max 0,96 1,2 1,5 1,65 1,93 2,2 2,35 2,5 3,0

Bit 0,4 x 2,3 0,5 x 3 0,6 x 4 0,8 x 4,2 0,8 x 5,5 1,0 x 6 1,0 x 7 1,2 x 8 1,6 x 9

Auf Anfrage



08

5

6


2006


Form: A=ohne Fase



Messing

für Best.-Nr.

Schrauben d1 d2 s VE MESSING

M 3 3,2 7,0 0,5 500 125A3MS

M 4 4,3 9,0 0,8 500 125A4MS

M 5 5,3 10,0 1,0 500 125A5MS

M 6 6,4 12,5 1,6 200 125A6MS

M 8 8,4 17,0 1,6 200 125A8MS

M10 10,4 21,0 2,0 200 125A10MS

M12 13,0 24,0 2,5 200 • 125A12MS

M16 17,0 30,0 3,0 100 • 125A16MS

M20 21,0 37,0 3,0 50 --------





Ø d1 d2 e h m VE MESSING

M 5 11,0 26,0 13,0 6,5 500 3155MS

M 6 13,0 33,0 17,0 8,0 200 3156MS

M 8 16,0 39,0 20,0 10,0 100 3158MS

M10 20,0 51,0 25,0 12,0 100 • 31510MS





Ø d m s VE MESSING

M 3 2,4 5,5 1000 9343MS

M 4 3,2 7,0 1000 9344MS

M 5 4,0 8,0 500 9345MS

M 6 5,0 10,0 500 9346MS

M 8 6,5 13,0 200 9348MS

M10 8,0 17,0 200 93410MS

M12 10,0 19,0 200 • 93412MS

M16 13,0 24,0 200 • 93416MS

M20 16,0 30,0 50 • 93420MS




2006





Messing

Gew. Ø d1 M3 M4 M5 M6 M8 M10

d2 5,6 7,5 9,2 11,0 14,5 18,0

k max 1,65 2,2 2,5 3,0 4,0 5,0

Bit 0,8 x 5 1,0 x 6 1,2 x 8 1,6x9 2,0 x 12 2,5 x 14




Auf Anfrage


Ø d mm VE MESSING

M 3 1000 lose • 976M3MS

M 4 1000 lose • 976M4MS

M 5 1000 lose 976M5MS

M 6 1000 lose 976M6MS

M 8 1000 lose 976M8MS

M10 1000 lose 976M10MS

M12 1000 lose • 976M12MS


Hohe Form




Ø d1 h s d3 t VE MESSING

M 3 8,0 7,0 6,5 5,5 1000 15874MS

M 5 10,0 8,0 7,5 7,5 1000 15875MS

M 6 12,0 10,0 8,0 8,0 500 15876MS

M 8 15,0 13,0 11,0 11,0 500 15878MS

M10 18,0 17,0 13,0 13,0 100 158710MS

M12 22,0 19,0 16,0 16,0 50 158712MS



08

7

8


2006





Messing

Gew. Ø d1 2,5 3,0 3,5 4,0 4,5 5,0 6,0

d2 4,7 5,6 6,5 7,5 8,3 9,2 11,0

k max 1,5 1,65 1,93 2,2 2,35 2,5 3,0

Bit-Pozidrive 1 1 1 2 2 2 3



2,5 12 200 79952512MS

2,5 16 200 • 79952516MS

2,5 20 200 79952520MS

2,5 25 200 • 79952525MS

3,0 16 200 7995316MS

3,0 20 200 7995320MS

3,0 25 200 7995325MS

3,0 30 200 7995330MS

3,0 35 200 7995335MS

3,0 40 200 7995340MS

3,5 16 200 79953516MS

3,5 20 200 79953520MS

3,5 25 200 79953525MS

3,5 30 200 79953530MS

3,5 35 200 79953535MS

3,5 40 200 79953540MS

3,5 50 200 79953550MS

4,0 20 200 7995420MS

4,0 25 200 7995425MS

4,0 30 200 • 7995430MS

4,0 35 200 7995435MS

4,0 40 200 7995440MS

4,0 45 200 7995445MS

4,0 50 200 7995450MS

4,0 60 200 7995460MS

4,0 70 200 7995470MS




2006





Messing

Gew. Ø d1 2,5 3,0 3,5 4,0 4,5 5,0 6,0

d2 4,7 5,6 6,5 7,5 8,3 9,2 11,0

k max 1,5 1,65 1,93 2,2 2,35 2,5 3,0




4,5 20 200 • 79954520MS

4,5 25 200 • 79954525MS

4,5 30 200 • 79954530MS

4,5 35 200 • 79954535MS

4,5 40 200 • 79954540MS

4,5 45 200 • 79954545MS

4,5 50 200 79954550MS

4,5 60 200 • 79954560MS

5,0 20 200 • --------

5,0 25 200 • --------

5,0 30 200 7995530MS

5,0 35 200 7995535MS

5,0 40 200 7995540MS

5,0 45 200 • 7995545MS

5,0 50 200 7995550MS

5,0 60 200 7995560MS

5,0 70 200 7995570MS

5,0 80 200 • 7995580MS

5,0 100 200 • 79955100MS

6,0 30 200 • --------

6,0 35 200 • --------

6,0 40 200 • 7995640MS

6,0 50 200 7995650MS

6,0 60 100 7995660MS

6,0 70 100 • 7995670MS

6,0 80 100 7995680MS

6,0 90 100 • 7995690MS

6,0 100 100 • 79956100MS

DIN 7996 und DIN 7997 - vernickelt, brüniert und weitere Abmessungen auf Anfrage!



08

9


2006

10




Oberfläche: verchromt

Messing

Gew. Ø d1 2,5 3,0 3,5 4,0 4,5 5,0 6,0

d2 4,7 5,6 6,5 7,5 8,3 9,2 11,0

k max 1,5 1,65 1,93 2,2 2,35 2,5 3,0



Ø d mm VE MS VERCHR.

3,0 20 200 7995320MSCR

3,0 25 200 7995325MSCR

3,0 30 200 7995330MSCR

3,5 20 200 79953520MSCR

3,5 25 200 79953525MSCR

3,5 30 200 79953530MSCR

4,0 30 200 7995430MSCR

4,0 35 200 7995435MSCR

4,0 40 200 7995440MSCR

4,0 45 200 7995445MSCR

4,0 50 200 7995450MSCR

5,0 40 200 • 7995540MSCR

5,0 50 200 7995550MSCR

5,0 60 200 7995560MSCR

5,0 70 200 7995570MSCR

6,0 50 200 7995650MSCR

6,0 60 100 7995660MSCR

6,0 70 100 • 7995670MSCR

6,0 80 100 7995680MSCR




2006

Splint DIN 94/ISO 1234

Gruppe 9 Seite 02 – 03

Schraubhaken


Schraubhaken


Starke Deckenhaken


Ösenschrauben


Sturmhakenösen


Wandhaken


Hülsennagler


Diverse Artikel

Klappsplint Standardausführung


Schlitzschraubhaken


Gebogene Schraubhaken




Gerüstschrauben


Ringschrauben


Wandhakenstifte


Federvorstecker Standardausführung


Kreuzschlitzschraubhaken


Wäscheleinenhaken


Sicherheitsschaukelhaken


Ringschrauben


Stahlnagel


Profilbrettkralle


09

2


2006





d1 Nenn 1,0 1,6 2,0 2,5 3,2 4,0 5,0 6,3 8,0 10,0 13,0

b 3,0 3,2 4,0 5,0 6,4 8,0 10,0 12,6 16,0 20,0 26,0

c min 1,6 2,4 3,2 4,0 5,1 6,5 8,0 10,3 13,1 16,6 21,7



1,6 32 1000 941632VZ

2,0 20 1000 94220VZ

2,0 25 1000 94225VZ

2,0 32 1000 94232VZ

2,0 40 1000 94240VZ

2,5 20 1000 • --------

2,5 25 1000 • 942525VZ

2,5 32 1000 942532VZ

2,5 40 1000 • 942540VZ

3,2 20 500 • 943220VZ

3,2 25 500 943225VZ

3,2 32 500 943232VZ

3,2 36 500 943236VZ

3,2 40 500 943240VZ

3,2 50 500 943250VZ

4,0 25 500 94425VZ

4,0 32 500 94432VZ

4,0 36 500 94436VZ

4,0 40 500 94440VZ

4,0 45 500 • --------

4,0 50 500 94450VZ

4,0 63 500 94463VZ

5,0 32 250 • 94532VZ

5,0 36 250 • 94536VZ

5,0 40 250 94540VZ

5,0 50 250 94550VZ

5,0 63 250 94563VZ

5,0 71 250 94571VZ




2006





d1 Nenn 1,0 1,6 2,0 2,5 3,2 4,0 5,0 6,3 8,0 10,0 13,0

b 3,0 3,2 4,0 5,0 6,4 8,0 10,0 12,6 16,0 20,0 26,0

c min 1,6 2,4 3,2 4,0 5,1 6,5 8,0 10,3 13,1 16,6 21,7



6,3 40 250 946340VZ

6,3 50 250 946350VZ

6,3 63 250 946363VZ

6,3 71 250 946371VZ

8,0 50 100 • 94850VZ

8,0 63 100 94863VZ

8,0 71 100 94871VZ

8,0 80 100 94880VZ

8,0 90 100 94890VZ

8,0 100 100 • 948100VZ

10,0 80 100 941080VZ

10,0 90 100 • --------

10,0 100 100 • 9410100VZ

Klappsplint - Standardausführung



d1 Best.-Nr.

Ø d3 a c h VE VERZINKT

4,5 3,5 40 30 40 200 KSPL45VZ

6,0 3,5 40 35 40 100 KSPL6VZ

8,0 3,5 40 35 40 100 KSPL8VZ

9,0 3,5 40 35 40 100 KSPL9VZ

10,0 3,5 42 35 40 100 • --------



09

3

4


2006

Federvorstecker - Standardausführung

Form: einfach




d 2,0 3,0 3,5 4,0 5,0 6,0 7,0

A 13 25 25 25 33 43 52

B 16 27 31 38 48 49 84

Länge 41 67 75 75 105 117 165

Best.-Nr.

Ø d VE VERZINKT

2 100 FVST2VZ

3 100 FVST3VZ

4 100 FVST4VZ

5 100 FVST5VZ

6 100 FVST6VZ

Schraubhaken


Art. 4E



Drahtstärke Länge h

Abmessung Ø mm mm mm VE Best.-Nr.

M5 x 50 4,4 50 12 100 • SH550VZ

M6 x 60 5,2 60 14 100 SH660VZ

Schlitzschraubhaken

Art. 7





4,4 x 30 4,4 30 9 100 SSH4430VZ

4,4 x 40 4,4 40 9 100 SSH4440VZ

4,4 x 50 4,4 50 9 100 SSH4450VZ

5,2 x 30 5,2 30 10 100 • --------

5,2 x 40 5,2 40 10 100 SSH5240VZ

5,2 x 50 5,2 50 10 100 SSH5250VZ

5,8 x 65 5,8 65 12 100 SSH5865VZ

5,8 x 80 5,8 80 12 100 SSH5880VZ

5,8 x 100 5,8 100 12 100 SSH58100VZ




2006

Kreuzschlitzschraubhaken

zur maschinellen Montage geeignet

Art. 9






5,2 x 40 5,2 40 9 100 KSH5240VZ

5,2 x 50 5,2 50 9 100 KSH5250VZ

5,8 x 65 5,8 65 10 100 KSH5865VZ

5,8 x 80 5,8 80 10 100 • KSH5880VZ

5,8 x 100 5,8 100 10 100 KSH58100VZ

Schraubhaken

Art. 4


Oberfläche: vermessingt



20 2,3 20 8 200 SH20VM

25 2,3 25 10 200 SH25VM

30 2,9 30 11 200 SH30VM

40 3,3 40 11 100 SH40VM

50 3,8 50 13 100 SH50VM

Gebogene Schraubhaken

Art. 14



Drahtstärke Länge w


3,3 x 50 3,3 50 16 100 LH50VZ

4,8 x 60 4,8 60 16 100 LH60VZ

4,8 x 70 4,8 70 16 100 LH70VZ

4,8 x 80 4,8 80 16 100 LH80VZ

4,8 x 100 4,8 100 16 100 LH100VZ

4,8 x 120 4,8 120 16 100 LH120VZ

4,8 x 140 4,8 140 16 100 LH140VZ

4,8 x 160 4,8 160 16 100 • --------



09

5

6


2006


Art. 15






5,8 x 80 5,8 80 25 100 WLH80VZ


Art. 15K


Oberfläche: kunststoffbeschichtet



4,7 x 65 4,7 65 22 200 WLH65PL


gewundene Form

Art. 18





9,0 x 120 8,9 120 22 20 SH9120VZ

9,0 x 140 8,9 140 22 20 SH9140VZ


mit metrischem Gewinde und Mutter, gewundene Form

Art. 18E





M10 x 120 8,9 120 22 20 SHM10120VZ

M10 x 140 8,9 140 22 20 SHM10140VZ




2006


mit Sicherungselement

Art. 19






10,6 x 130 10,6 130 22 10 SSH10130VZ

10,6 x 150 10,6 150 22 10 SSH10150VZ

Sicherheit nur bei fachgerechter Montage! Bitte Montageanleitung beachten! (gegebenfalls anfordern)


mit metrischem Gewinde, Sicherungselement und 3 Muttern

Art. 19A





M12 x 160 10,6 160 22 10 SSHM12160VZ

M12 x 180 10,6 180 22 10 SSHM12180VZ

M12 x 250 10,6 225 22 10 • --------

Sicherheit nur bei fachgerechter Montage! Bitte Montageanleitung beachten! (gegebenfalls anfordern)

Wichtig: Um Unfälle zu vermeiden, sind diese Vorschriften unbedingt zu beachten.

Ösenschrauben

nicht für Gerüstverankerungen empfohlen

Art. 22





7,8 x 80 7,8 80 22 50 GS880VZ

7,8 x 100 7,8 100 22 50 GS8100VZ

7,8 x 120 7,8 120 22 50 • --------

7,8 x 140 7,8 140 22 50 • --------

10 x 120 10,0 120 25 50 GS10120VZ

10 x 160 10,0 160 25 50 • --------



Geprüft:

1989

Geprüft:

1989

09

7

8


2006

Gerüstschrauben

mit verschweißtem Auge

Art. 22S






12,0 x 90 12,0 90 25 20 • --------

12,0 x 120 12,0 120 25 20 GS12120VZ

12,0 x 160 12,0 160 25 10 GS12160VZ

12,0 x 190 12,0 190 25 10 GS12190VZ

12,0 x 230 12,0 230 25 10 GS12230VZ

12,0 x 350 12,0 350 25 10 GS12350VZ

Ringschrauben

Art. 1


Oberfläche: vermessingt



4 x 12 2,3 12 4 200 RS412VM

6 x 20 2,9 20 6 200 RS620VM

8 x 25 3,3 25 8 100 • RS825VM




2006

Sturmhakenösen

Art. 3






8 3,8 20 8 100 RS8VZ

10 4,3 25 8 100 RS10VZ

12 4,7 30 8 100 RS12VZ

14 5,8 30 9 100 RS14VZ

16 6,8 35 10 100 RS16VZ

18 7,8 40 12 100 • -------

Ringschrauben


Art. 48





M4 x 25 3,5 25 6 100 RS425VZ

M4 x 30 3,5 30 6 100 • --------

M4 x 40 3,5 40 6 100 • --------

M5 x 30 4,4 30 8 100 RS530VZ

M5 x 40 4,4 40 8 100 • --------

M5 x 50 4,4 50 8 100 • --------

M6 x 40 5,2 40 10 100 RS640VZ

M6 x 50 5,2 50 10 100 RS650VZ

M6 x 60 5,2 60 10 100 • --------

M8 x 60 7,0 60 12 50 • --------

M8 x 80 7,0 80 12 50 RS880VZ

M8 x 100 7,0 100 12 50 • --------

Beton-Hartstahlnägel 51

mit geschnittener Spitze, galvanisch verzinkt und chromatiert, gehärtet.

kg/

Länge/mm Ø/mm 1000 Stk VE Best.-Nr.

25 3,5 2,0 100 STN5125VZ

30 3,5 2,3 100 STN5130VZ

40 3,5 3,0 100 STN5140VZ

50 3,5 3,8 100 STN5150VZ

60 3,5 4,6 100 STN5160VZ

70 3,5 5,4 100 STN5170VZ

80 3,5 6,1 100 STN5180VZ

90 3,5 6,8 100 STN5190VZ

100 3,5 7,3 100 STN51100VZ



09

9


2006

10

Stahlnagel 101

mit Linsenkopf, blau angelassen, gehärtet.


kg/


20 2,0 0,52 100 STN101220

30 2,0 0,77 100 STN101230

40 2,0 1,01 100 STN101240

50 2,0 1,27 100 STN101250

60 2,0 1,51 100 STN101260

70 2,5 2,74 100 STN1012570


mit tiefversenktem Kopf, galvanisch verzinkt und chromatiert, gehärtet

kg/


25 1,5 0,36 100 STN10425VZ

30 1,5 0,43 100 STN10430VZ

35 1,5 1,50 100 STN10435VZ

45 1,5 1,65 100 STN10445VZ


mit Längsrillen, versenktem Kopf, glanzverzinkt, gehärtet

kg/


65 4,5 6,855 250 • --------

80 4,5 8,490 250 • --------




2006

Wandhaken

Vermessingt


Höhe Breite

Größe mm mm Best.-Nr.

1fach 21 7 WH1

2fach 30 20 WH2

3fach 33 30 WH3

Wandhakenstifte

Länge/mm Ø/mm VE Best.-Nr.

26 1,4 100 WHSTKL



09

11


2006

12

Profilbrettkralle

Feuerverzinkt


Nutwange/mm VE Best.-Nr.

3 250 STABA3

4 250 STABA4

5 250 STABA5

6 250 STABA6

Spezialnägel

Verzinkt

Abmessung/mm VE Best.-Nr.

1,6 x 23 250 STABAST

Hülsennagler

Durchgehärtet

Ausführung VE Best.-Nr.

magnetisch 1 • --------




2006






Senkkopf TORX



Panhead Pozidrive


Kleinpakete

Federringe DIN 127







Sortimets-Kasten ohne Inhalt




Sicherungsmutter





10

2


2006




Form: A= ohne Fase

Kleinpakete



M3 3,2 7,0 0,5 200 KP125A3VZ

M4 4,3 9,0 0,8 200 KP125A4VZ

M5 5,3 10,0 1,0 200 KP125A5VZ

M6 6,4 12,0 1,6 100 KP125A6VZ

M8 8,4 16,0 1,6 100 KP125A8VZ

M10 10,5 20,0 2,0 100 KP125A10VZ

M12 13,0 24,0 2,5 100 KP125A12VZ

M14 15,0 28,0 2,5 100 KP125A14VZ

M16 17,0 30,0 3,0 100 KP125A16VZ

Federringe DIN 127



Form: B= glatt

d1 d2 b s Best.-Nr.

Größe mm mm mm mm VE VERZINKT

3 3,1 6,2 1,3 0,8 200 KP1273VZ

4 4,1 7,6 1,5 0,9 200 KP1274VZ

5 5,1 9,2 1,8 1,2 200 KP1275VZ

6 6,1 11,8 2,5 1,6 100 KP1276VZ

8 8,1 14,8 3,0 2,0 100 KP1278VZ

10 10,2 18,1 3,5 2,2 100 KP12710VZ

12 12,2 21,1 4,0 2,5 100 KP12712VZ

14 14,2 24,1 4,5 3,0 100 KP12714VZ

16 16,2 27,4 5,0 3,5 100 KP12716VZ




2006





Kleinpakete

Gew. Ø d1 M5 M6 M8 M10 M12 M16

b l

4


2006




Kleinpakete

Gewinde m s Nenn- Best.-Nr.

Ø d1 max/mm maß/mm VE VERZINKT

M3 2,4 5,5 200 KP93483VZ

M4 3,2 7,0 200 KP93484VZ

M5 4,0 8,0 200 KP93485VZ

M6 5,0 10,0 100 KP93486VZ

M8 6,5 13,0 100 KP93488VZ

M10 8,0 17,0 (16*) 100 KP934810VZ

M12 10,0 19,0 (18*) 100 KP934812VZ

M14 11,0 22,0 (21*) 50 KP934814VZ

M16 13,0 24,0 50 KP934816VZ

Sicherungsmutter

Selbstsichernd, niedrige Form mit Polyamideinlage

Werkstoff: Stahl 6-gestempelt-8


Gewinde h m1 s Best.-Nr.

Ø d1 max/mm mm mm VE VERZINKT

M3 4,0 2,7 5,5 250 KP9853VZ

M4 5,0 3,2 7,0 250 KP9854VZ

M5 5,0 3,5 8,0 250 KP9855VZ

M6 6,0 4,5 10,0 100 KP9856VZ

M8 8,0 6,0 13,0 100 KP9858VZ

M10 10,0 7,0 17,0 100 KP98510VZ

M12 12,0 9,0 19,0 100 KP98512VZ

M14 14,0 10,0 22,0 100 KP98514VZ

M16 16,0 11,0 24,0 100 KP98516VZ




2006


Senkkopf Stardrive-Antrieb - (Torx)



Vollgewinde

Kleinpakete

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 1,5 1,75 2,0 2,25 2,5 3,0

Bit-Torx TX-10 TX-10 TX-20 TX-20 TX-25 TX-30


Ø d1 mm VE VOLLGEW.

3,0 16 200 KPTX316GVZ

3,0 20 200 KPTX320GVZ

3,0 25 200 KPTX325GVZ

3,0 30 200 KPTX330GVZ

3,0 35 200 KPTX335GVZ

3,0 40 200 KPTX340GVZ

3,5 16 200 KPTX3516GVZ

3,5 20 200 KPTX3520GVZ

3,5 25 200 KPTX3525GVZ

3,5 30 200 • --------

3,5 35 200 • --------

4,0 16 200 KPTX416GVZ

4,0 20 200 KPTX420GVZ

4,0 25 200 KPTX425GVZ

4,0 30 200 KPTX430GVZ

4,0 35 200 • --------

4,0 40 200 • --------

4,0 45 200 • --------

4,0 50 200 --------

4,5 20 100 KPTX4520GVZ

4,5 25 100 KPTX4525GVZ

4,5 30 100 KPTX4530GVZ

4,5 35 100 • --------

5,0 25 100 KPTX525GVZ

5,0 30 100 KPTX530GVZ

5,0 35 100 KPTX535GVZ

5,0 40 100 KPTX540GVZ



10

5

6


2006


Senkkopf Stardrive-Antrieb - (Torx)



Teilgewinde

Kleinpakete

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 1,5 1,75 2,0 2,25 2,5 3,0

Bit-Torx TX-10 TX-10 TX-20 TX-20 TX-25 TX-30


Ø d1 mm VE TEILGEW.

3,0 45 200 KPTX345GVZ

3,5 30 200 KPTX3530GVZ

3,5 35 200 KPTX3535GVZ

3,5 40 200 KPTX3540GVZ

3,5 45 200 KPTX3545GVZ

3,5 50 200 KPTX3550GVZ

4,0 35 200 KPTX435GVZ

4,0 40 200 KPTX440GVZ

4,0 45 200 KPTX445GVZ

4,0 50 200 KPTX450GVZ

4,0 60 200 KPTX460GVZ

4,0 70 100 KPTX470GVZ

4,5 35 100 KPTX4535GVZ

4,5 40 100 KPTX4540GVZ

4,5 45 100 KPTX4545GVZ

4,5 50 100 KPTX4550GVZ

4,5 60 100 KPTX4560GVZ

4,5 70 100 KPTX4570GVZ

4,5 80 100 KPTX4580GVZ

5,0 50 100 KPTX550GVZ

5,0 60 100 KPTX560GVZ

5,0 70 100 KPTX570GVZ

5,0 80 100 KPTX580GVZ

5,0 90 50 KPTX590GVZ

5,0 100 50 KPTX5100GVZ

5,0 120 50 KPTX5120GVZ

6,0 50 100 KPTX650GVZ

6,0 60 100 KPTX660GVZ

6,0 70 100 KPTX670GVZ

6,0 80 50 KPTX680GVZ

6,0 90 50 KPTX690GVZ

6,0 100 50 KPTX6100GVZ

6,0 120 50 KPTX6120GVZ

6,0 140 50 KPTX6140GVZ

6,0 160 50 KPTX6160GVZ

6,0 180 50 KPTX6180GVZ

6,0 200 50 KPTX6200GVZ




2006





Vollgewinde

Kleinpakete

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 1,5 1,75 2,0 2,25 2,5 3,0



Ø d1 mm VE VOLLGEW.

3,0 12 200 KPSPAX312GVZ

3,0 16 200 KPSPAX316GVZ

3,0 20 200 KPSPAX320GVZ

3,0 25 200 KPSPAX325GVZ

3,0 30 200 KPSPAX330GVZ

3,0 35 200 KPSPAX335GVZ

3,0 40 200 KPSPAX340GVZ

3,5 16 200 KPSPAX3516GVZ

3,5 20 200 KPSPAX3520GVZ

3,5 25 200 KPSPAX3525GVZ

4,0 16 200 KPSPAX416GVZ

4,0 20 200 KPSPAX420GVZ

4,0 25 200 KPSPAX425GVZ

4,0 30 200 KPSPAX430GVZ

4,5 20 100 KPSPAX4520GVZ

4,5 25 100 KPSPAX4525GVZ

4,5 30 100 KPSPAX4530GVZ

5,0 20 100 KPSPAX520GVZ

5,0 25 100 KPSPAX525GVZ

5,0 30 100 KPSPAX530GVZ

5,0 35 100 KPSPAX535GVZ



10

7

8


2006





Teilgewinde

Kleinpakete

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 1,5 1,75 2,0 2,25 2,5 3,0



Ø d1 mm VE TEILGEW.

3,0 45 200 KPSPAX345GVZ

3,5 30 200 KPSPAX3530GVZ

3,5 35 200 KPSPAX3535GVZ

3,5 40 200 KPSPAX3540GVZ

3,5 45 200 KPSPAX3545GVZ

3,5 50 200 KPSPAX3550GVZ

4,0 35 200 KPSPAX435GVZ

4,0 40 200 KPSPAX440GVZ

4,0 45 200 KPSPAX445GVZ

4,0 50 200 KPSPAX450GVZ

4,0 60 200 KPSPAX460GVZ

4,0 70 100 KPSPAX470GVZ

4,5 35 100 KPSPAX4535GVZ

4,5 40 100 KPSPAX4540GVZ

4,5 45 100 KPSPAX4545GVZ

4,5 50 100 KPSPAX4550GVZ

4,5 60 100 KPSPAX4560GVZ

4,5 70 100 KPSPAX4570GVZ

4,5 80 100 KPSPAX4580GVZ

5,0 40 100 KPSPAX540GVZ

5,0 45 100 KPSPAX545GVZ

5,0 50 100 KPSPAX550GVZ

5,0 60 100 KPSPAX560GVZ

5,0 70 100 KPSPAX570GVZ

5,0 80 100 KPSPAX580GVZ

5,0 90 50 KPSPAX590GVZ

5,0 100 50 KPSPAX5100GVZ

5,0 120 50 KPSPAX5120GVZ

6,0 40 200 KPSPAX640GVZ

6,0 50 200 KPSPAX650GVZ

6,0 60 100 KPSPAX660GVZ

6,0 70 100 KPSPAX670GVZ

6,0 80 100 KPSPAX680GVZ

6,0 90 100 KPSPAX690GVZ

6,0 100 100 KPSPAX6100GVZ




2006


Linsensenkkopf, mit Kreuzschlitz -Z- (Pozidrive)


Oberfläche: brüniert (patiniert), gleitbeschichtet

Vollgewinde

Kleinpakete

Gew. Ø d 3,0 3,5 4,0 4,5 5,0

Kopf Ø dk 6,0 7,0 8,0 9,0 10,0

k 1,5 1,75 2,0 2,25 2,5

f 0,7 1,0 1,0 1,1 1,2

Kreuzschlitzgröße 1 2 2 2 2


Ø d mm VE PATINIERT

3,0 20 200 KPSPLK320PAT

3,0 25 200 KPSPLK325PAT

3,0 30 200 KPSPLK330PAT

3,0 35 200 KPSPLK335PAT

3,5 20 200 KPSPLK3520PAT

3,5 25 200 KPSPLK3525PAT

3,5 30 200 KPSPLK3530PAT

3,5 35 200 KPSPLK3535PAT

4,0 25 200 KPSPLK425PAT

4,0 30 200 KPSPLK430PAT

4,0 35 200 KPSPLK435PAT

4,0 40 200 KPSPLK440PAT



10

9


2006

10


Panhead (Rundkopf) mit Kreuzschlitz -Z- (Pozidrive)



Vollgewinde

Kleinpakete

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 2,4 2,5 2,9 3,2 3,5 4,1

Kreuzzschlitzgröße 1 2 2 2 2 3



3,0 16 200 KPPH316GVZ

3,0 20 200 KPPH320GVZ

3,0 25 200 KPPH325GVZ

3,0 30 200 KPPH330GVZ

3,5 16 200 KPPH3516GVZ

3,5 20 200 KPPH3520GVZ

3,5 25 200 KPPH3525GVZ

3,5 30 200 KPPH3530GVZ

3,5 35 200 KPPH3535GVZ

4,0 16 1000 KPPH416GVZ

4,0 20 1000 KPPH420GVZ

4,0 25 1000 KPPH425GVZ

4,0 30 1000 KPPH430GVZ

4,0 35 1000 KPPH435GVZ

4,0 40 1000 KPPH440GVZ




2006


Panhead (Rundkopf) mit Kreuzschlitz -Z- (Pozidrive)



Vollgewinde

Kleinpakete

Gew. Ø d 3,0 3,5 4,0 4,5 5,0 6,0

Kopf Ø dk 6,0 7,0 8,0 9,0 10,0 12,0

k 2,4 2,5 2,9 3,2 3,5 4,1

Kreuzzschlitzgröße 1 2 2 2 2 3



4,5 16 100 KPPH4516GVZ

4,5 20 100 KPPH4520GVZ

4,5 25 100 KPPH4525GVZ

4,5 30 100 KPPH4530GVZ

4,5 35 100 KPPH4535GVZ

4,5 40 100 KPPH4540GVZ

5,0 16 100 KPPH516GVZ

5,0 20 100 KPPH520GVZ

5,0 25 100 KPPH525GVZ

5,0 30 100 KPPH530GVZ

5,0 35 100 KPPH535GVZ

5,0 40 100 KPPH540GVZ

5,0 50 100 KPPH550GVZ

5,0 60 100 KPPH560GVZ

6,0 40 100 KPPH640GVZ

6,0 50 100 KPPH650GVZ

6,0 60 100 KPPH660GVZ

Sortiments-Kasten

komplett mit Inlett, 18fach, unbestückt

Maße: 330 x 230 x 50 (B x T x H / mm)

Werkstoff: Stahlblech

Best.-Nr.

SORTKO



10

11


2006

Kleinpakete


2006

DIN/ISO/EN Normenverzeichnis

DIN ISO Bezeichnung

EN

1 2339 Kegelstift

22339

7 2338 Zylinderstift

22338

84 1207 Zylinderschraube,

21207 mit Schlitz

85 1580 Flachkopfschraube,


93 Sicherungsblech,

mit Lappen

94 1234 Splint

21234

95 Linsensenk-Holzschraube,


96 Halbrund-Holzschraube,


97 Senk-Holzschraube,


99 Kegelgriff, mit Bohrung

oder Gewinde

124 Halbrundniete

125A 7089 Scheibe

27089 Form A ohne Fase

125B 7090 Form B mit Fase

27090

126 7091 Scheibe

27091

127A Federring,

Form A aufgebogen

127B Form B glatt

128A Federring,

128B Form A gewölbt

Form B gewellt

134 Scheibe

137A Federscheibe,

Form A gewölbt

137B Form B gewellt

186A Hammerschraube,

mit Vierkant

188 Hammerschraube,

mit Nase

258 Kegelstift, mit Gewindezapfen

und konstanter

Kegellänge

261 Hammerschraube

302 Senkniete

315 Flügelmutter

316 Flügelschraube

404 Kreuzlochschraube

417 7435 Gewindestift, mit Schlitz

27435 und Zapfen

427 2342 Schaftschraube, mit

22342 Schlitz und Kegelkuppe


EN

431 Rohrmutter

432 Scheibe mit Aussennase

(Sicherungsbleche)

433 7092 Scheibe für

27092 Zylinderschraube

434 Scheibe, vierkant, für

U-Träger Neigung 8%


I-Träger Neigung 14%


Holzkonstruktion


27436 und Ringschneide

439A 4036 Sechskantmutter (Flachm.)

24036 Niedrige Form ohne Fase

439B 4035 Sechskantmutter (Flachm.)

24035 Niedrige Form mit Fase

440R 7094 Scheibe, für Holzkon-

27094 struktionen mit Rundl.

440V Scheiben, für Holzkonstruktion

mit Vierkantl.

443 Verschlußdeckel, kegelig

444 Augenschraube

462 Sicherungsblech mit

Innennase, für Nutmuttern

DIN 1804

463 Sicherungsblech,

mit 2 Lappen

464 Hohe Rändelschraube

466 Hohe Rändelmutter

467 Flache Rändelmmutter

470 Verschluß-Scheibe

471 Sicherungsring,

für Wellen

472 Sicherungsring

für Bohrungen

478 Vierkantschraube,

mit Bund


mit Kernansatz


mit Bund und Ansatzkuppe

525 Anschweissenden

529-C Steinschraube

Form A, B, C, D, E, F

546 Schlitzmutter

547 Zweilochmutter

548 Kreuzlochmutter


24766 und Kegelkuppe

11

1

2


2006



EN


27434 und Spitze

555 4034 Sechskantmutter

24034

557 Vierkantmutter

558 4018 Sechskantschraube

24018 (Stellschrauben) mit

Gewinde bis Kopf

561A Sechskantschr. mit Zapfen

Form A = mit Rille

561B Form B = mit Auslauf

562 Vierkantmutter,

niedrige Form

564A Sechskantschraube,

mit Ansatzspitze

Form A = mit Rille

564B Form B = mit Auslauf

571 Sechskant-Holzschraube

580 3266 Ringschraube

23266

582 Ringmutter

601 4016 Sechskantschraube,

24016 mit Schaft

603 8677 Flachrundschraube,

28677 mit Vierkantansatz

604 Senkschraube,


605 1514 Senkschraube, mit

21514 hohem Vierkantansatz

607 Halbrundschraube,



mit niedrigem Vierkantans.

609 Sechskant Paßschraube,

mit langem Gewindezapfen

610 Sechskant Paßschraube,

mit kurzem Gewindezapfen

653 Flache Rändelschraube

660 1051 Halbrundniete

21051

661 1051 Senkniete

21051

662 Linsenniete

674 Flachrundniete

675 Flachsenkniete

705 Stellringe

741 Drahtseilklemme

787 Schraube

für T-Nuten

797 Ankerschraube


EN

798 Ankermutter

835 Stiftschraube

Einschraubende ~2d

906 Verschlußschraube, mit

Innensechskant und

kegeligem Gewinde

907 Verschlußstopfen

Zylindrisches Gewinde


Innenssechskant und Bund

Zylindrisches Gewinde

909 Verschlußchraube,

mit Aussensechskant

und kegeliges Gewinde


Bund und Aussensechskant

911 Sechskant-Stiftschlüssel

912 4762 Zylinderschraube

24762 mit Innensechkant

913 4026 Gewindestift, mit

24026 Innensechskant und

Kegelkuppe


24027 Innensechskant und Spitze



Zapfen



Ringschneide

917 Sechskanthutmutter,

niedrige Form

920 Flachkopfschraube,

mit Schlitz und kleinem

Kopf

921 Flachrundschraube,

mit Schlitz und großem

Kopf

922 Flachkopfschraube

mit Schlitz, kleinem Kopf

und Zapfen

923 Flachrundschraube

mit Schlitz, kleinem Kopf

und Ansatz

924 Linsensenkschraube,

mit Schlitz und Zapfen


mit Schlitz und Zapfen

926 Gewindestift mit Schlitz

und Zapfen

927 Zapfenschraube mit Schlitz

928 Vierkant Schweißmutter

929 Sechskant Schweißmutter


24014 mit Schaft


24017 mit Gewinde bis Kopf

933 Sechskantschraube,

SZ mit Gewinde bis Kopf + Schlitz


2006



EN

934 4032 Sechskantmutter ~0,8d


935 7035 Kronenmutter


936 Sechskantmutter,

niedrige Form,

(alte Ausführung)

937 Kronenmutter,

niedrige Form,

(alte Ausführung)

938 Stiftschraube,

Einschraubende - 1d


Einschraubende ~1,25d


Einschraubende ~2,5d

950 Speichen, Handräder

960 8765 Sechskantschraube, mit

28765 Schaft und metrischem

Feingewinde


2876 mit metrischemFeingewinde

bis Kopf

963 2009 Senkschraube


964 2010 Linsensenkschraube,


965 7046 Senkschraube,

27046 mit Kreuzschlitz (H,Z)

966 7047 Linsensenkschraube,

27047 mit Kreuzschlitz (H,Z)

971 8673 Sechskantmutter Type 1

28673 mit metrischem Teilgewinde

975 Gewindestange

(976 - 1) (neue Norm)

976A Gewindebolzen

Form A = ohne Kuppe

976B Form B = mit Kuppe

979 Kronenmutter

niedrige Form

980 7042 Sicherungsmutter

27042 Ganzmetall

982 7040 Sicherungmutter,

27040 hohe Form mit

Polyamideinlage

983 Sicherungsringe

mit Lappen, für Welle

984 Sicherungsringe

mit Lappen für Bohrungen

985 10511 Sicherungsmutter,

niedrige Form mit


986 Sicherungshutmutter,

mit Polyamideinlage

988 Paßscheibe und

Stützscheibe

1151 Drahtstift rund ,

Flachkopf/Senkkopf

1152 Drahtstift Rund mit

Stauchkopf

1157 Tapeziererstift

D IN ISO Bezeichnung

EN

1160 Breitkopfstift

(Dachpappstift)

1433 2340 Bolzen ohne Kopf

22340

1434 2341 Bolzen, mit kleinem Kopf,

22341 Ausführung m

1435 2341 Bolzen, mit kleinem Kopf

22341 Ausführung mg

1436 2341 Bolzen, mit großem Kopf

22341 Ausführung mg

1440 8738 Scheibe für Bolzen

28738 (Ausführung mittel)

1441 Scheibe für Bolzen

(Ausführung grob)

1443 2340 Bolzen ohne Kopf

22340

1444 2341 Bolzen mit Kopf

22341

1445 Bolzen mit Kopf

und Gewindezapfen

1469 Passkerbstift mit Hals

1470 8739 Zylinderkerbstift

28739 mit Einführ-Ende

1471 8744 Kegelkerbstift

28744

1472 8745 Passkerbstift

28745

1473 8740 Zylinderkerbstift

28740

1474 8741 Steckkerbstift

28741

1475 8742 Knebelkerbstift

28742

1476 8746 Halbrundkerbnagel

28746

1477 8747 Senkkerbnagel

28747

1478 Spannschloß, aus Stahlrohr

oder Rundstahl

1479 Spannschloßmutter,

aus Sechskantstahl

1480 Spannschloß mit 2

Anschweißenden oder

2 Ösenschrauben

1481 8752 Spannstift (Spannhülse)

28752 schwere Ausführung

1587 Sechskant-Hutmutter

hohe Form

1804 Nutmutter, metrisches

Feingewinde

1816 Kreuzlochmutter,

metrisches Feingewinde

2093 Tellerfeder

2509 Schraubenbolzen

2510 Schraubbolzen, mit

Dehnschaft

3017 Schlauchbride

3570 Rundstahlbügel, ohne

Mutter und Scheibe

11

3

4


2006


EN

5401 Kugel

6303 Rändelmutter


6304 Knebelschraube mit

festem Knebel

6306 Knebelschraube mit

losem Knebel

6307 Knebelmutter mit

losem Knebel

6325 8734 Zylinderstift, gehärtet

28734

6330 Sechskantmutter

1,5d hoch

6331 Sechskantmutter 1,5d

hoch mit Bund

6332 Gewindestift mit

Druckzapfen

6334 Sechskant Langmutter,

Höhe = 3 x d

6335 Kreuzgriff

6336 Sterngriff, mit

Gewindesackloch

(mit Stahlbüchse)

6340 Scheibe, für

Spannwerkzeuge

6378 Hakenschraube

6791 Halbhohlniete

mit Flachrundkopf

6792 Halbhohlniete

mit Senkkopf

6796 Spannscheibe

6797 A Zahnscheibe, außen

gezahnt

6797 J Zahnscheibe, innen

gezahnt

6798 A Fächerscheibe, außen

gezahnt

6798 J Fächerscheibe, innen

gezahnt

6799 Sicherungsscheibe

für Welle (Haltescheibe)

6881 Hohlkeil

6883 Flachkeil

6884 Nasenflachkeil

6885 A Passfeder (Federkeile)

Form A

6885 B Passfeder für Nuten

Form B

6885 C Passfeder für Nuten

Form C


EN

6885 D Passfeder für Nuten

Form D

6885 E Passfeder für Nuten

Form E

6885 F Passfeder für Nuten

Form F

6885 G Passfeder für Nuten

Form G

6885 H Passfeder für Nuten

Form H

6885 J Passfeder für Nuten

Form J

6886 A Keile, Nuten

Form A

6886 B Keile, Nuten

Form B

6887 Nasenkeile, Nuten

6888 Scheibenfdeder

6889 Nasenhohlkeile

6899 BF Kauschen, für Federseile

6911 Sechskant-Stiftschlüssel

mit Zapfen

6912 Zylinderschraube, mit

Innensechskant, niedrigem

Kopf und Schlüsselführung

6913 Federring mit.

Schutzmantel

6914 7412 (HV-Schrauben)

27412 Sechskantschraube, mit

großen Schlüsselweiten

6915 7414 Sechskantmutter, mit

27414 großen Schlüsselweiten

(HV-Muttern)

6916 7416 Scheibe rund für

27416 HV-Schrauben

6917 HV-Vierkantscheibe für

I-Träger, Neigung 14%

6918 HV-Vierkantscheibe für

U-Träger, Neigung 8%

6921 4162 Sechskantschraube,.

24162 mit Flansch

6922 Sechskantschraube, mit

Flansch und reduziertem

Schaft

6923 4161 Sechskantmutter. mit

24161 Flansch


27040 Klemmteil, nichtmetallischer

Einsatz

(neue Schlüsselweiten)


27042 Klemmteil, Ganzmetall

(neue Schlüsselweiten)

6926 7043 Sicherungsmutter, mit

27043 Flansch und


6927 7044 Sicherungsmutter, mit

27044 Flansch, Ganzmetall


2006



EN

7331 A Hohlniete, zweiteilig

7337 Blindniete

7338 (A, B, C) Niete, für Brems- und

Kupplungsbeläge

7339 Hohlniete, einteilig

7340 A Hohlniete aus Rohr

gefertigt,

Form A= mit Flachkopf

7340 B Hohlniete aus Rohr

gefertigt,

Form B= mit angerolltem

Rundkopf

7341 A Nietstift, Form A

7341 B Nietstift, Form B

7343 8750 Spiralspannstift,

28750 Regelausführung

7344 8748 Spiralspannstift

28748 schwere Ausführung

7346 Spannstift,

leichte Ausführung

7349 Scheibe, ohne Fase, für

Schrauben mit schweren

Spannhülsen (DIN 1481)

7500 C Gewindefurchende

Linsenschraube, mit

metrischem Gewinde

(Kopf nach DIN 7985,

Kreuzschlitz Pozidrive)

7500 D Gewindefurchende

Sechskantschraube mit

metrischem Gewinde,

(Kopf nach DIN 933)

7500 M Gewindefurchende

Sechskantschraube, mit

metrischem Gewinde

(Kopf nach DIN 965,

Kreuzschlitz Pozidrive)

7504 K Sechskant- Bohrschraube

(Kopf ~6928)

7504 N Linsen-Bohrschraube,

(Kopf ~7981, Kreuzschlitz

Phillips)

7504 P Senk-Bohrschraube,

(Kopf-7982, Kreuzschlitz

Phillips)

7513 A Gewinde-Schneidschraube,

metrisch mit Sechskantkopf

(DIN 933)

7513 B Gewinde-Schneidschraube,

metrisch mit Zylinderkopf

und Schlitz (DIN 84)

7513 F Gewinde-Schneidschraube,

metrisch mit Senkkopf


7513 G Gewinde-Schneidschraube,

metrisch mit Linsensenkkopf



EN

7516 A Gewinde-Schneidschraube,

metrisch mit Linsenkopf

und Kreuzschlitz (DIN 7985)

7516 D Gewinde-Schneidschraube,

metrisch mit Senkkopf


7516 E Gewinde-Schneidschraube,

metrisch mit Linsensenkkopf


7603 A Dichtringe

für Rohrverschraubung

und Verschlußschrauben

7604 A Verschlußschraube, mit


(Form A = kurzes Gewinde)

7604 C Verschlußschraube mit


(Form C = langes Gewinde)

7622 Ringschlauchnippel

7642 B Ringstücke

7643 Hohlschrauben

7964 Sechskantschraube mit

dünnem Schaft

7965 Einschraubmutter mit

Schlitz (Schraubdübel)

7967 Sicherungsmutter

7968 Sechskant-Paßschraube,

für Stahlkonstruktionen

7969 Senkschraube mit Schlitz,

für Stahlkonstruktionen

7971 C 1481 Zylinderblechschraube,

21481 mit Schlitz und Spitze

7972 C 1482 Senk-Blechschraube,


7973 C 1483 Linsensenk-Blechschraube,


7976 1479 Sechskant-Blechschraube,

21479 mit Spitze

7977 8737 Kegelstifte, ungehärtet,

28737 mit Gewindezapfen und

konstanter Gewindelänge

7978 8736 Kegelstift mit Innengewinde

28736

7979 8733 Zylinderstift mit Innenge-

28733 winde, Form C ungehärtet

Form D gehärtet

7980 Federring für

Zylinderschrauben

7981 C 7049 Linsen-Blechschraube,

27049 mit Kreuzschlitz und Spitze

7982 C 7050 Senk-Blechschraube,


7983 C 7051 Linsensenk-Blechschraube,


7984 Zylinderschraube mit

Innensechskant und

niedrigem Kopf

11

5

6


2006



EN

7985 7045 Linsenschraube mit

27045 Kreuzschlitz

7989 Scheibe für

Stahlkonstruktion

7990 Sechskantschraube

für Stahlkonstruktion

7991 10642 Senkschraube


7992 Hammerschraube

mit großem Kopf

7993 A Sprengring für Wellen

aus Runddraht

7993 B Sprengring für Bohrung

aus Runddraht

7995 Linsensenk-Holzschraube

mit Kreuzschlitz (Pozidrive)

7996 Halbrund-Holzschraube

mit Kreuzschlitz (Pozidrive)

7997 Senk-Holzschraube mit

Kreuzschlitz (Pozidrive)

8140 Gewindeeinsatz

8838 Fräserdorn-Mutter

8839 Differential-Mutter

9021 7093 Scheibe

27093 aussen -Ø~3 x Schrauben Ø

9045 Sprengring

11024 Federstecker

15237 Tellerschraube

16903 Gewindebüchse für

Kunststoffe

21547 Halbrundschraube

mit Ovalansatz

22424 Dreikantschraube

22425 Dreikantmutter

25193 Klammerschraube für

Schienenfahrzeuge

25195 Rippenschraube mit

Sechskantmutter

71752 Gabelköpfe

74361 Radbefestigungsmutter

80701 Knebelmutter

80704 Korbmutter

Die Vorlage wurde nach uns vorliegenden gültigen Unterlagen erstellt und dient zur Information.

Für Druckfehler kann keine Haftung übernommen werden.

Es gelten immer die neuesten gültigen Normausgaben!


2006

Information

Ø Regelgewinde Stg. Feingewinde Steigung DIN-Schlüsselweiten-ISO

M 2 0,4 4 4

M 2,3 0,45 4,5 4,5

M 2,5 0,45 5 5

M 2,6 0,45 5 5

M 3 0,5 5,5 5,5

M 3,5 0,6 6 6

M 4 0,7 7 7

M 5 0,8 8 8

M 6 1 M 6 x 0,5 10 10

M 7 1 11 11

M 8 1,25 M 8 x 1 13 13

M10* 1,5 M10 x 1,25 M10 x 1 17 16*

M12* 1,75 M12 x 1,5 M12 x 1,25 M12 x 1 19 18*

M14* 2 M14 x 1,5 22 21*

M16 2 M16 x 1,5 24 24

M18 2,5 M18 x 2 M18 x 1,5 27 27

M20 2,5 M20 x 2 M20 x 1,5 30 30

M22* 2,5 M22 x 2 M22 x 1,5 32 34*

M24 3 M24 x 2 M24 x 1,5 36 36

M27 3 M27 x 2 M27 x 1,5 M26 x 1,5 41 41

M30 3,5 M30 x 2 M30 x 1,5 M28 x 1,5 M28 x 2 46 46

M33 3,5 M33 x 2 M33 x 1,5 M32 x 1,5 50 50

M36 4 M36 x 3 M36 x 1,5 M36 x 2 M36 x 1,5 55 55

M39 4 M39 x 3 M39 x 1,5 M39 x 2 M38 x 1,5 60 60

M42 4,5 M42 x 3 M42 x 1,5 M42 x 2 M40 x 1,5 65 65

M45 4,5 M45 x 3 M45 x 1,5 M45 x 2 70 70

M48 5 M48 x 3 M48 x 1,5 M48 x 2 75 75

M52 5 M52 x 3 M52 x 1,5 M52 x 2 M50 x 1,5 80 80

M56 5,5 M56 x 4 M56 x 2 M56 x 3 M55 x 2 85 85

M60 5,5 M60 x 4 M60 x 2 90 90

M64 6 M64 x 4 M64 x 2 95 95

M68 6 M68 x 4 M68 x 2 100 100

M72 6 M72 x 4 M72 x 2 105 105

M76 6 M76 x 4 M76 x 2 110 110

M80 6 M80 x 4 M80 x 2 115 115

M85 6 M85 x 4 M85 x 2 120 120

M90 6 M90 x 4 M90 x 2 130 130

M95 6 M95 x 4 M95 x 2 135 135

M100 6 M100 x 4 M100 x 2 145 145

M105 6 M105 x 4 M105 x 2 150 150

M110 6 M110 x 4 M110 x 2 155 155

M120 6 M120 x 4 M120 x 2 170 170

M125 6 M125 x 4 M125 x 2 180 180

M140 6 M140 x 3 200 200

Auszug aus DIN 267 Teil 11

Chemische Zusammensetzung austenitischer Chrom-Nickel-Stähle in Gewichts-%

Werkstoffgruppe Werkstoffnr. DIN 17007 Stahlgruppe C Si Mn P S Cr Mo Ni

17,0 8,0

1.4301 A2 0,08 1,0 2,0 0,05 0,03 bis bis

Austenitisch 20,0 13,0

16,0 2,0 10,0

1.4401 A4 0,08 1,0 2,0 0,05 0,03 bis bis bis

18,5 3,0 14,0

— Maximalwerte, soweit nicht andere Angaben gemacht sind.

— Die Stahlsorten A2 und A4 können bis max. 4% Kupfer enthalten.

— Die Wahl der Stahlsorten innerhalb einer Stahlgruppe bleibt dem

Hersteller überlassen; es sei denn, der Besteller hat besondere Stähle

nach ISO-Normen oder nationalen Normen vorgeschrieben.

— Andere Stahlsorten können verwendet werden, wenn am Fertigteil

alle physikalischen und mechanischen Eigenschaften und die entsprechende

Korrosionsbeständigkeit erreicht werden. Nur wenn alle diese Bedingungen eingehalten sind,

dürfen Fertigteile gemäß DIN 267 Teil 11 gekennzeichnet werden.

11

7

8


2006

Information

Veredelungsarten

Mechanische Verbindungselemente sind nach den jeweiligen Maßnormen (Produktnormen) zu bezeichnen. Für die Angabe der

Oberflächenbehandlung gelten die nachfolgenden Schlüsselnummern, sofern die Kurzzeichen der galvanischen Überzüge in der Bezeichnung

abgegeben werden.

Um die Anwendung dieser Norm zu erleichtern, sind im Anhang für die galvanischen Überzüge mechanischen

Verbindungselemente möglichen Kombinationen und die jeweiligen

Schlüsselnummern der Kurzzeichen aufgelistet.

Aufbau der Schlüsselnummer

Überzugsmetall

Überzugsmetall Kurzzeichen Kennbuchstabe

Zink Zn A

Cadmium Cd B

Kupfer Cu C

Messing CuZn D

Nickel Ni E

Nickel-Chrom 1 ) NiCr F

Kupfer-Nickel CuNi G

Kupfer-Nickel-Chrom 1 ) CuNiCr H

Zinn Sn J

Kupfer-Zinn CuSn K

Silber Ag L

Kupfer-Silber CuAg N

Dicke der Chromschicht= μm

Mindestschichtdicke (Schichtaufbau)

1 Überzugsmetall 2 Überzugsmetall Kennzahl

- - 0 1 )

3 - 1

5 2+3 2

8 3+5 3

12 4+8 4

15 5+10 5

20 8+12 6

25 10+15 7 1 )

32 12+20 8 1 )

40 16+24 9 1 )

1) Kennzahl O gilt für Gewinde unter M 1,6 wo keine bestimmte Schichtdicke vorgeschrieben werden kann.

2 ) Nicht für Teile mit Gewinde.

Glanzgrad und Nachbehandlung

Glanzgrad Chromatieren n. DIN 50941 Eigenfarbe Kennbuchstabe

Verfahrensgruppe d. Chromatierschicht

ohne 1 ) keine A

mt (matt) B bläulich bis irisierend 2 ) B

C gelb, schim. b. gelbr., iris C

D olivgrün bis olivbraun D

ohne 1 ) keine E

bk (blank) B bläulich bis irisierend 2 ) F

C gelb, schim. b. gelbr., iris G

D olivgrün bis olivbraun H

ohne 1 ) keine J

gl (glänzend) B bläulich bis irisierend 2 ) K

C gelb, schim. b. gelbr., iris L

D olivgrün bis olivbraun M

hgl (hochglänzend) ohne - N

bel (belebig) B,C o. D 3 ) nach Wahl des Herstellers wie Verfahrensgr. B, C, o. D P

mt (matt) F R

bl (blank) F braunschwarz bis schwarz S

gl (glänzend) F T

1) für Zn und Cd jedoch Verfahrensgruppe A

2) gilt nur für Zn-Überzüge

3) Verfahrensgruppe B,C oder D nach DIN 50941 gelten nur für Cadmium- und Zinküberzüge. Bei den übrigen galvanischen Überzügen bedeutet „P“ in der

Schlüsselnummer „Glanzgrad“ beliebig

Bezeichnung galvanische Überzüge nach DIN 267, Blatt 9

z. B.

1 ) Überzugsmetall

2 ) Mindestschichtdicke

3 )Glanzgrad und Nachbehandlung

A 3 C

03 Verbindungselemente mit metrischem Gewinde

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
