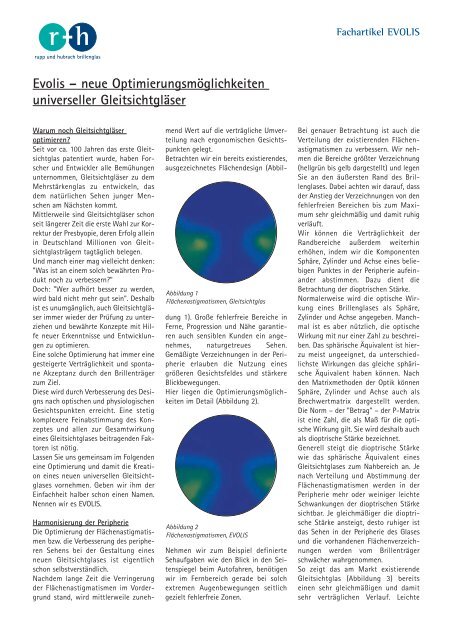

Evolis – neue Optimierungsmöglichkeiten
universeller Gleitsichtgläser
Warum noch Gleitsichtgläser
optimieren?
Seit vor ca. 100 Jahren das erste Gleitsichtglas
patentiert wurde, haben Forscher
und Entwickler alle Bemühungen
unternommen, Gleitsichtgläser zu dem
Mehrstärkenglas zu entwickeln, das
dem natürlichen Sehen junger Menschen
am Nächsten kommt.
Mittlerweile sind Gleitsichtgläser schon
seit längerer Zeit die erste Wahl zur Korrektur
der Presbyopie, deren Erfolg allein
in Deutschland Millionen von Gleitsichtglasträgern
tagtäglich belegen.
Und manch einer mag vielleicht denken:
"Was ist an einem solch bewährten Produkt
noch zu verbessern?"
Doch: "Wer aufhört besser zu werden,
wird bald nicht mehr gut sein". Deshalb
ist es unumgänglich, auch Gleitsichtgläser
immer wieder der Prüfung zu unterziehen
und bewährte Konzepte mit Hilfe
neuer Erkenntnisse und Entwicklungen
zu optimieren.
Eine solche Optimierung hat immer eine
gesteigerte Verträglichkeit und spontane
Akzeptanz durch den Brillenträger
zum Ziel.
Diese wird durch Verbesserung des Designs
nach optischen und physiologischen
Gesichtspunkten erreicht. Eine stetig
komplexere Feinabstimmung des Konzeptes
und allen zur Gesamtwirkung
eines Gleitsichtglases beitragenden Faktoren
ist nötig.
Lassen Sie uns gemeinsam im Folgenden
eine Optimierung und damit die Kreation
eines neuen universellen Gleitsichtglases
vornehmen. Geben wir ihm der
Einfachheit halber schon einen Namen.
Nennen wir es EVOLIS.
Harmonisierung der Peripherie
Die Optimierung der Flächenastigmatismen
bzw. die Verbesserung des peripheren
Sehens bei der Gestaltung eines
neuen Gleitsichtglases ist eigentlich
schon selbstverständlich.
Nachdem lange Zeit die Verringerung
der Flächenastigmatismen im Vordergrund
stand, wird mittlerweile zuneh-
mend Wert auf die verträgliche Umverteilung
nach ergonomischen Gesichtspunkten
gelegt.
Betrachten wir ein bereits existierendes,
ausgezeichnetes Flächendesign (Abbil-
Abbildung 1
Flächenastigmatismen, Gleitsichtglas
dung 1). Große fehlerfreie Bereiche in
Ferne, Progression und Nähe garantieren
auch sensiblen Kunden ein angenehmes,
naturgetreues Sehen.
Gemäßigte Verzeichnungen in der Peripherie
erlauben die Nutzung eines
größeren Gesichtsfeldes und stärkere
Blickbewegungen.
Hier liegen die Optimierungsmöglichkeiten
im Detail (Abbildung 2).
Abbildung 2
Flächenastigmatismen, EVOLIS
Nehmen wir zum Beispiel definierte
Sehaufgaben wie den Blick in den Seitenspiegel
beim Autofahren, benötigen
wir im Fernbereich gerade bei solch
extremen Augenbewegungen seitlich
gezielt fehlerfreie Zonen.
Fachartikel EVOLIS
Bei genauer Betrachtung ist auch die
Verteilung der existierenden Flächenastigmatismen
zu verbessern. Wir nehmen
die Bereiche größter Verzeichnung
(hellgrün bis gelb dargestellt) und legen
Sie an den äußersten Rand des Brillenglases.
Dabei achten wir darauf, dass
der Anstieg der Verzeichnungen von den
fehlerfreien Bereichen bis zum Maximum
sehr gleichmäßig und damit ruhig
verläuft.
Wir können die Verträglichkeit der
Randbereiche außerdem weiterhin
erhöhen, indem wir die Komponenten
Sphäre, Zylinder und Achse eines beliebigen
Punktes in der Peripherie aufeinander
abstimmen. Dazu dient die
Betrachtung der dioptrischen Stärke.
Normalerweise wird die optische Wirkung
eines Brillenglases als Sphäre,
Zylinder und Achse angegeben. Manchmal
ist es aber nützlich, die optische
Wirkung mit nur einer Zahl zu beschreiben.
Das sphärische Äquivalent ist hierzu
meist ungeeignet, da unterschiedlichste
Wirkungen das gleiche sphärische
Äquivalent haben können. Nach
den Matrixmethoden der Optik können
Sphäre, Zylinder und Achse auch als
Brechwertmatrix dargestellt werden.
Die Norm – der "Betrag" – der P-Matrix
ist eine Zahl, die als Maß für die optische
Wirkung gilt. Sie wird deshalb auch
als dioptrische Stärke bezeichnet.
Generell steigt die dioptrische Stärke
wie das sphärische Äquivalent eines
Gleitsichtglases zum Nahbereich an. Je
nach Verteilung und Abstimmung der
Flächenastigmatismen werden in der
Peripherie mehr oder weiniger leichte
Schwankungen der dioptrischen Stärke
sichtbar. Je gleichmäßiger die dioptrische
Stärke ansteigt, desto ruhiger ist
das Sehen in der Peripherie des Glases
und die vorhandenen Flächenverzeichnungen
werden vom Brillenträger
schwächer wahrgenommen.
So zeigt das am Markt existierende
Gleitsichtglas (Abbildung 3) bereits
einen sehr gleichmäßigen und damit
sehr verträglichen Verlauf. Leichte

upp und hubrach brillenglas
Schwankungen in der Peripherie lassen
noch den stärkeren Einfluss des Flächenastigmatismus
erahnen.
Hier greift unsere Optimierung ein
Abbildung 3
Dioptrische Stärke, Gleitsichtglas
(Abbildung 4): Bei Evolis sorgen wir
dafür, dass in jedem Punkt der Fläche
die dioptrische Stärke eines Punktes
kaum bis gar nicht von den Werten der
Abbildung 4
Dioptrische Stärke, EVOLIS
benachbarten Punkte abweicht. Insgesamt
betrachtet achten wir auf einen
äußerst gleichmäßigen Anstieg der
dioptrischen Stärke ohne jegliche
Schwankungen.
Auf diese Weise erlaubt Evolis die
großflächige Nutzung aller einzelnen
Sehbereiche und des Gesamtglases. Die
wenigen vorhandenen Verzeichnungen
steigen so gleichmäßig an, dass der Brillenträger
diesen Anstieg kaum spürt. Die
Bereiche mit maximalen Flächenastigmatismen
liegen in der absoluten Peripherie
des Glases, wo sie den Brillenträger
in seiner Sicht nicht beeinträchtigen.
Evolis besitzt ein ausgewogenes, mittelweiches
Flächenkonzept mit sanften
Übergängen zur Peripherie bei angenehmen
und großen fehlerfreien Sehbereichen,
ein innovatives Design der neuesten
Generation.
Die Wirkung prismatischer
Nebenwirkungen
Gleitsichtgläser werden allgemein hin
zur Ferne zentriert. Wir können also
davon ausgehen, dass der Fernbezugspunkt
nach korrekter Anpassung immer
direkt vor dem Auge des Betrachters
beim Blick in die Ferne liegt.
Die Lage des Nahbezugspunktes zu definieren,
ist dagegen deutlich schwieriger.
So ist die Konvergenz jedes Menschen
unterschiedlich. Damit kann nur ein
Mittelwert als Richtwert zur Lage des
Nahdurchblickpunktes verwendet werden.
Weitere physiologische Faktoren kommen
hinzu. So hält zum Beispiel ein
Jung-Presbyoper ein Schriftstück erwiesener
Maßen nicht so nah an seine
Augen wie ein Kunde, der eine hohe
Addition benötigt.
Zum anderen erschweren die optischen
Gegebenheiten des Glases selbst die
Festlegung des
Nahbezugspunktes,
zum Beispiel prismatischeNebenwirkungen.
Diese
treten immer -
auch bei Einstärkengläsern
- dann
auf, wenn das Auge
nicht durch den
optischen Mittelpunkt
des Brillenglases
schaut. Dabei stehen der
Scheitelbrechwert des Glases S‘, der
Abstand zum optischen Mittelpunkt,
also die Dezentration d, und das entstehende
Prisma p in einem direkten Verhältnis
zueinander.
Wir kennen diese Beziehung, wie sie in
vereinfachter Form in der sogenannten
"einfachen Prentice-Regel" beschrieben
wird.
Nach Umstellung der Formel wird deutlich:
Je größer die Entfernung vom
Bezugspunkt aufgrund von Blickbewegungen
ist, desto größer werden die
prismatischen Nebenwirkungen und mit
ihnen die aus den prismatischen Nebenwirkungen
resultierende Abweichung
Fachartikel EVOLIS -Seite 2
d [mm] =
10 x p [cm/m]
S’ (dpt)
Umstellung:
d[mm] x S’ [dpt]
p [cm/m] =
10
Abbildung 5
Einfache Prentice-Regel
der Blickrichtung.
Bei einem Gleitsichtglas gelten folgende
Gegebenheiten:
Der vertikale Abstand zwischen Nahbezugspunkt
und Prismenbezugspunkt
liegt im Mittel zwischen 10 und 14mm.
Hinzu kommt der Inset des Glases von
im Mittel 2,5mm. Die prismatischen
Nebenwirkungen können also in der
Summe erheblich sein.
Horizontale prismatische
Nebenwirkungen
Betrachten wir einmal die einzelnen
Komponenten genauer, sind da zum
einen die horizontalen prismatischen
Abbildung 6
Horizontale prismatische Nebenwirkungen
Nebenwirkungen (Abbildung 6).
Die vorliegende Grafik zeigt je ein
hyperopes bzw. myopes Augenpaar beim
Blick durch das korrigierende Brillenglas
auf ein in der Nähe liegendes Objekt.
Beide Brillengläser sind Einstärkengläser
mit betragsmäßig gleichem dioptrischen
Wert. Die blau gestrichelte Linie kennzeichnet
den Blickwinkel des Auges
ohne Brillenglas.
Sowohl das hyperope als auch das myope
Augenpaar weichen aufgrund der
prismatischen Wirkungen von dieser
Linie ab. Ein Lichtstrahl wird bekannter
Weise immer zur Basis, also zur dickeren

upp und hubrach brillenglas
Stelle des Brillenglases gebrochen. Deshalb
muss das hyperope Augenpaar
deutlich weiter nach innen schauen,
also konvergieren. Der Myope dagegen
benötigt mit Brillenglas nur eine geringere
Konvergenz, um das Objekt fixieren
zu können. Die mit Pfeilen bezeichneten
Strecken machen den Unterschied der
Konvergenz deutlich.
Wäre der Inset eines Gleitsichtglases
immer gleich, müßte der Hyperope das
Buch weiter weg halten, um den Nahpunkt
optimal nutzen zu können,
während der Myope das Glas deutlich
näher halten müßte. Beide könnten das
Glas gerade in der für die Refraktion
berück-sichtigten Nahentfernung nicht
nutzen. Um jetzt den Nahbezugspunkt
für die gewünschte Arbeitsentfernung
optimal zu positionieren, ist der Inset je
nach Fehlsichtigkeit zu variieren.
Auch die Addition verändert die prismatischen
Nebenwirkungen und führt zu
einer weiteren Differenzierung des
Insets (Abbildung 7). Bei dieser
Gelegenheit können wir außerdem die
bereits geschilderten physiologischen
Komponenten wie die additionsabhän-
EVOLIS
Addition 1,0 Addition 2,0
Addition 2,0
Abbildung 7
Additionsabhängigkeit Inset
gige Nutzung unterschiedlicher Leseentfernungen
berücksichtigen.
Vertikale prismatische
Nebenwirkungen
Die zweite Komponente sind die vertikalen
prismatischen Nebenwirkungen.
Abbildung 8 zeigt wieder je ein hyperopes
und ein myopes Auge bei Blick auf
ein nahegelegenes Objekt durch das
korrigierende Brillenglas. Dieses Mal
betrachten wir die Blicksenkung bei der
Fixation.
Auch hier weichen die Blickbewegungen
durch das korrigierende Brillenglas von
Abbildung 8
Vertikale prismatische Nebenwirkungen
der blau gestrichelten Linie, also der
Blickrichtung ohne Brillenglas, ab. Das
hyperope Auge hinter dem Brillenglas
muß aufgrund der prismatischen
Nebenwirkungen eine vergleichsweise
stärkere Blicksenkung machen, um das
Objekt in Augenschein zu nehmen.
Anders das myope Auge, hier reicht eine
geringe Blicksenkung aus. Die mit Pfeilen
gekennzeichnete Strecke verdeutlicht
den Unterschied der vorgenommenen
Blicksenkung.
Läge nun der Nahbezugspunkt eines
Gleitsichtglases für beide Fehlsichtigen
in gleicher Höhe, wäre der Hyperope
gezwungen, seine Zeitung vergleichsweise
hoch zu halten. Der Myope
dagegen müsste ungewohnt starke
Blickbewegungen nach unten machen
und seine Zeitung extrem tief halten.
Möchten wir jedoch möglichst natürliche
Blickbewegungen und Lesehaltungen
für alle Fehlsichtigen erreichen,
müssen wir die Höhe des Nahbezugspunktes
variieren. Berücksichtigen wir
nun sowohl die horizontalen als auch
die vertikalen prismatischen Nebenwirkungen,
statten wir Evolis mit einem in
Abhängigkeit von Scheitelbrechwert der
Ferne und Addition in Höhe und Innenversatz
variierenden Nahbereich aus.
Wir legen den Nahbezugspunkt jeden
Glases innerhalb eines Areals, das der
Form einer schief liegenden Ellipse entspricht.
Deren Mittelpunkt liegt 13mm
unterhalb des Prismenbezugspunktes
mit einem Innenversatz von 3,3mm. So
verfügt Evolis erstmalig über einen horizontal-
und vertikalvariablen Inset, der
die natürlichen Blickgewohnheiten unterschiedlicher
Fehlsichtigkeiten berücksichtigt
und den Nahbezugspunkt dort
positioniert, wo er bei gewohnter Kopfund
Körperhaltung benötigt wird. So ist
die Gewöhnung kurz und der Nahbe-
Fachartikel EVOLIS -Seite 3
reich erscheint dem
Kunden vergrößert,
da dessen optimale
Lage die Nutzung in
vollem Umfang gestattet.
Evolis besitzt
einen integrierten
Zuschnitt, der typgerechte
Anpassungen
impliziert.
Eine Progression variiert
Ametropieabhängig
Aus der unterschiedlichen Lage der verschiedenen
Nahbezugspunkte ergibt
sich, dass wir in gleicher Weise auch
Stärkenanstieg und Verlauf der Progression
variieren müssen.
Genau wie bei der Festlegung des Nahbereiches
unterscheiden wir zunächst
nach der Fehlsichtigkeit und berücksichtigen
des Weiteren die Addition des
Glases. Schauen wir uns also zunächst
die verschiedenen Progressionsverläufe
bei unterschiedlichen Fehlsichtigkeiten
an (Abbildung 9, links). Auch hier ist die
rote Kurve für die Myopie, die grüne für
die Hyperopie und die blaue Kurve für
die Emmetropie.
Alle drei Linien starten gemeinsam an
einem Punkt unterhalb des Fernzentrierkreuzes.
Im weiteren Verlauf trennen
sich die Linien und schlagen bezogen
auf die Gleitsichtglasfläche verschiedene
Wege ein. Sie enden in den jeweiligen
Nahbezugspunkten, die deutlich
voneinander räumlich getrennt liegen.
Die Progression ist bei Myopie am kürzesten
und weist außerdem den geringsten
Innenversatz auf. Die Progression
bei Hyperopie entspricht längenmäßig
bisherigen Progressionszonen
und verläuft weiter nasal. Zwischen diesen
beiden Kurven liegt die Progression
für emmetrope Presbyope.
Diese Abbildung bezieht sich auf eine
mittlere Addition von 2,0dpt. Wenn wir
zusätzlich die Additionsabhängigkeit
berücksichtigen wollen (wie in Abbildung
7), variieren die dargestellten Progressionen
bei geringeren Additionen
temporal und bei höheren nasal.
Der größte Unterschied in Länge und
Versatz liegt zwischen einem Glas für
einen myopen Presbyopen mit geringer
Nahzusatz und einem starken Plusglas
mit hoher Addition.

upp und hubrach brillenglas
Physiologisch
Um den Sehbedürfnissen und Sehgewohnheiten
des Brillenträgers bei beliebiger
Blicksenkung entsprechen zu können,
gestalten wir den Verlauf der Progression
des Evolis generell physiologisch
(Abbildung 9, rechts).
Dazu nimmt die Addition unterhalb des
Fernzentrierkreuzes zunächst allmählich
zu.
EVOLIS
17 mm
Abbildung 9
Ammetropieabhängigkeit Progression/Inset
Dies ermöglicht dem Brillenträger auch
bei leichten Blicksenkungen noch eine
gute Orientierung in der Ferne und gibt
ihm mehr Sicherheit. Seine Umgebung
erscheint natürlich, frei von Verzeichnung
und Wölbung.
Im weiteren Verlauf steigt die Wirkung
dann sehr zügig an, um bereits bei einer
angenehm geringen Blicksenkung dem
Brillenträger die Möglichkeit zu geben,
größere Bereiche des Progressionskanales
für die Nähe nutzen zu können. Die
Lesefähigkeit, also die 85%ige Addition,
wird für Myope bereits nach 10,4mm,
für Emmetrope nach 11,5mm und für
hyperope Presbyope nach 12,2mm
erreicht.
Daraus ergibt sich zum einen für den
Brillenträger ein größeres nutzbares
Nahblickfeld und zum anderen die Nutzungsmöglichkeit
des Glases auch zur
Einarbeitung in schmale Fassungen.
Anders als bei Gleitsichtgläsern mit verkürzter
Progression bleiben aufgrund
der höheren Gesamtlänge die Flächenastigmatismen
gering. Die Peripherie
bleibt deshalb besser nutzbar.
Wir haben für Evolis eine Progression
geschaffen, die dank optimaler Lage und
Gestaltung jedem Brillenträger eine
komfortable Breite für die Nutzung der
[mm]
10
Zwischenentfernung schafft und ihn
dabei seine natürlichen Blickbewegungen
und Kopf- und Körperhaltungen
beibehalten läßt.
Evolis besitzt ein intelligentes Konzept
mit physiologischer Progression, um den
natürlichen Augenbewegungen des Brillenträgers
zu entsprechen. Seine Optimierung
auf Basis optischer Gegebenheiten
erlaubt die Verkürzung der Pro-
0
-20
-25
85%
Add [dpt]
1 2 3
10,4 mm
11,5 mm 12,2 mm
gression ohne Verschlechterung der
peripheren Abbildung.
Ästhetisch flache Grundkurven
Bei einer Gestaltung von Progression
und Nähe in Abhängigkeit der Fehlsichtigkeit,
ist es nur entsprechend konsequent,
diese Unterscheidung auch im
Bereich der Ferne anzuwenden und die
Gestaltung der Fläche in diesem Bereich
entsprechend zu optimieren.
Zur Verbesserung der Ästhetik nutzt
man im Bereich der Einstärkengläser bei
planen und Minusgläsern flache, sphärische
Vorderflächen, während bei Plusgläsern
zur zusätzlichen Dickenreduktion
asphärische Flächen verwendet werden.
Lassen Sie uns entsprechende Vorgaben
für Evolis machen. In diesem Fall werden
für Plusgläser asphärische Grundkurven
als Basis der Berechnung und
Fertigung der Gleitsichtglasfläche verwendet.
Dabei ist die hier verwendete Asphäre
im Umkreis des Fernbezugspunktes noch
einmal speziell optimiert. Wir sprechen
von einer sogenannten optimierten
Asphäre.
Wir erreichen eine optimale Dickenreduktion,
ohne den Komfort beim Sehen
in der Ferne zu beeinträchtigen oder
eine längere Gewöhnungszeit in Kauf
Fachartikel EVOLIS -Seite 4
nehmen zu müssen.
Bei der Gestaltung der Flächen für
emmetrope und myope Presbyope verwenden
wir weiterhin eine sphärische,
jedoch möglichst angenehm flache Kurve.
Evolis bedeutet also nicht nur vollendetes
Sehen, sondern in einer Zeit, in der
wir die Brille gern auch als modisches
Accessoire und Spiegel unseres Ichs
betrachten, formschöne Ästhetik.
Zusammenfassung
Unsere Optimierungen haben zu folgendem
Ergebnis geführt:
1. Eine günstige Flächengestaltung mit
großen fehlerfreien Bereichen erlaubt
die komfortable Nutzung des Glases in
allen Sehentfernungen.
2. Eine harmonische Gestaltung vor
allem der Peripherie verringert subjektiv
die Verzeichnungen und Schaukeleffekte
zur besseren Nutzung des gesamten
Glases.
3. Eine optimale Lage und Gestaltung
des Nahbereiches und des Progressionskanales
in Abhängigkeit von Fehlsichtigkeit
und Addition erlauben die volle
Nutzung der einzelnen Sehbereiche für
jeden Brillenträger.
4. Eine physiologische Gestaltung der
Progression bietet dem Brillenträger
optimales Sehen in jeder Entfernung bei
gewohnter Kopf- und Körperhaltung
und natürlichen Blickbewegungen.
5. Eine verkürzte Progression ermöglicht
auf Wunsch die Einarbeitung in schmale
Fassungen.
6. Flache Basiskurven und optimierte
Asphäre schaffen pure Ästhetik bei perfektem
Sehen.
Evolis hat ein innovatives Design, ein
intelligentes Konzept und einen integrierten
Zuschnitt.
Evolis, das maßgeschneiderte Gleitsichtglas.
Autorin:
Dipl.-Ing. Stefanie Schuldt
Rupp + Hubrach Optik GmbH
Bamberg
www.rh-brillenglas.de
