2<br />
20<br />

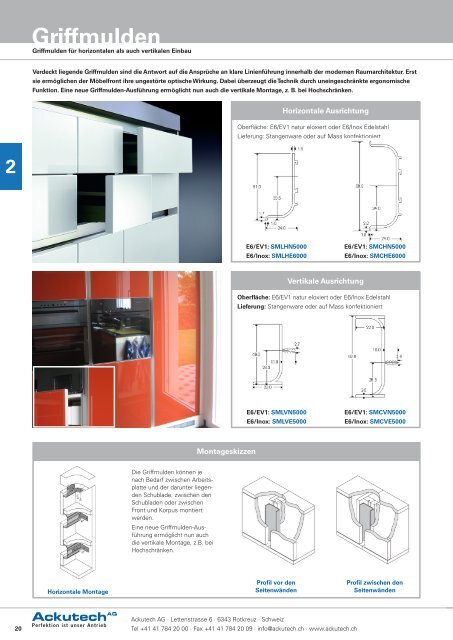

<strong>Griffmulden</strong><br />
<strong>Griffmulden</strong> für horizontalen als auch vertikalen Einbau<br />
Verdeckt liegende <strong>Griffmulden</strong> sind die Antwort auf die Ansprüche an klare Linienführung innerhalb der modernen Raumarchitektur. Erst<br />
sie ermöglichen der Möbelfront ihre ungestörte optische Wirkung. Dabei überzeugt die Technik durch uneingeschränkte ergonomische<br />
Funktion. Eine neue <strong>Griffmulden</strong>-Ausführung ermöglicht nun auch die vertikale Montage, z. B. bei Hochschränken.<br />
Horizontale Montage<br />
Die <strong>Griffmulden</strong> können je<br />
nach Bedarf zwischen Arbeitsplatte<br />
und der darunter liegenden<br />
Schublade, zwischen den<br />
Schubladen oder zwischen<br />
Front und Korpus montiert<br />
werden.<br />
Eine neue <strong>Griffmulden</strong>-Ausführung<br />
ermöglicht nun auch<br />
die vertikale Montage, z.B. bei<br />
Hochschränken.<br />
Montageskizzen<br />
Profil vor den<br />
Seitenwänden<br />
Horizontale Ausrichtung<br />
Oberfläche: E6/EV1 natur eloxiert oder E6/Inox Edelstahl<br />
Lieferung: Stangenware oder auf Mass konfektioniert<br />
E6/EV1: SMLHN5000<br />
E6/Inox: SMLHE6000<br />
Vertikale Ausrichtung<br />
Oberfläche: E6/EV1 natur eloxiert oder E6/Inox Edelstahl<br />
Lieferung: Stangenware oder auf Mass konfektioniert<br />
E6/EV1: SMLVN5000<br />
E6/Inox: SMLVE5000<br />
<strong>Ackutech</strong> <strong>AG</strong> · Lettenstrasse 6 · 6343 Rotkreuz · Schweiz<br />
Tel +41 41 784 20 00 · Fax +41 41 784 20 09 · info@ackutech.ch · www.ackutech.ch<br />
E6/EV1: SMCHN5000<br />
E6/Inox: SMCHE6000<br />
E6/EV1: SMCVN5000<br />
E6/Inox: SMCVE5000<br />
Profil zwischen den<br />
Seitenwänden
Endkappen zur horizontalen Ausrichtung (bündig) Endkappen zur horizontalen Ausrichtung (Ecken)<br />
Rechts: SMEKLNR / ER<br />
Links: SMEKLNL / EL<br />
Rechts und Links:<br />
SMEKCN / E<br />
Innen: SMEILN / E<br />
Aussen: SMEALN / E<br />
Es gelten unsere allg. Verkaufsbedingungen.<br />
Sie finden diese auf Seite 99. Preisanpassungen und technische Änderungen vorbehalten.<br />
Zubehör<br />
Zu unseren <strong>Griffmulden</strong><br />
Die Innen- und Aussenecken, die die Gehrungslinien verdecken, unterstreichen die betont geschlossene Optik. Die Endkappen sind in<br />
hochwertiger, lackierter Kunststoff-Ausführung in der gleichen Farbe, wie die Profile, erhältlich. Auch führen wir Eckwinkel für 135°-Lösungen.<br />
Als optischer Akzent oder als Schutz können zusätzlich noch Aluminium-Profile für Oberbauten montiert werden.<br />
Endkappen zur horizontale Ausrichtung (deckend)<br />
Rechts: SMEDLNR / ER<br />
Links: SMEDLNL / EL<br />
Rechts und Links:<br />
SMEDCN / E<br />
für 16 mm: SMG16N5000<br />
für 19 mm: SMG19N5000<br />
90° Befestigungswinkel<br />
SMBWN<br />
Innen: SMEICN / E<br />
Aussen: SMEACN / E<br />
135° Befestigungswinkel<br />
SMEW135<br />
Profil für Oberbauten Füllprofil für vertikale <strong>Griffmulden</strong><br />
Oberfläche: natur eloxiert<br />
Befestigungswinkel<br />
SMBWI<br />
Montagelaschen<br />
Befestigungslasche<br />
SMBL<br />
Das Füllprofil inkl. der Halter<br />
(nur für Montage) ermöglicht<br />
hier die einfache Befestigung<br />
von hochgesetzten Einbaugeräten.<br />
Das Füllprofil ist in zwei<br />
Längen erhältlich, in 600 mm<br />
und 1150 mm.<br />
E6/EV1 - 600 mm: SMFPN0600<br />
E6/EV1 - 1150 mm: SMFPN1150<br />
E6/Inox - 600 mm: SMFPE0600<br />
E6/Inox - 1150 mm: SMFPE1150<br />
21<br />
2
