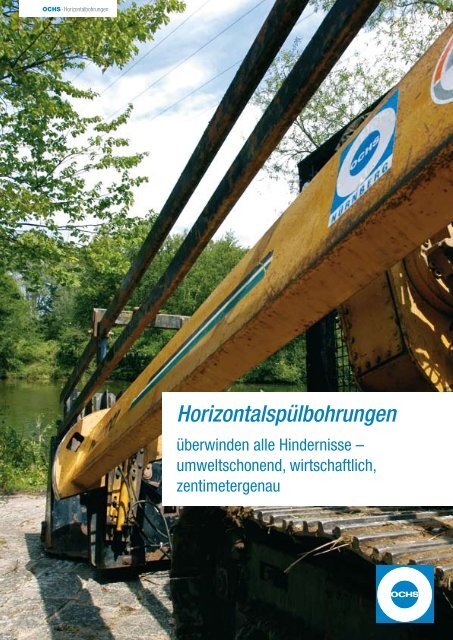

Horizontalspülbohrungen
überwinden alle Hindernisse –
umweltschonend, wirtschaftlich,
zentimetergenau

Die umweltschonende Verlegung von Gas-, Wasser-,
Abwasser- und Schutzrohren im Horizontalspülbohrverfahren
durch die OCHS Bohrgesellschaft
Horizontalspülbohrungen stellen hohe An sprüche an
die eingesetzte Bohrtechnik und an die Kom pe tenz
und Erfahrung der beteiligten Fachleute. So werden
alle Bohrungen bei der Firma OCHS durch eine
Fachaufsicht nach DVGW GW 329 be treut. Der
Nachweis hochqualitativer Arbeit wird auch durch
das DVGW-Zertifi kat gemäß GW 302 bestätigt.
Leitungen für das horizontale Spülbohren müssen
längskraftschlüssig miteinander verbunden sein,
da der komplette Leitungsstrang in Längen bis zu
400 m komplett eingezogen wird. Ideal sind Rohrmaterial
aus HDPE, zugfeste duktile Gussrohre
oder Stahlrohre.
02 OCHS - Horizontalbohrungen
Die Vorteile des Spülbohrens gegenüber der herkömmlichen
offenen Verlegung von Leitungen im
Rohrgraben sind:
■ Die Geländeoberfl ächen und deren Nutzer
werden nicht beeinträchtigt.
■ Gerade bei schwierigen Sonderbauwerken,
wie z. B. Gewässerdükern, sind die Baukosten
im Vergleich zu alternativen Verlegearten
deutlich niedriger.
■ Die Bauzeit wird stark verkürzt.
Einsatzgebiete von Spülbohrverlegungen sind z. B.:
■ Querung von Bahntrassen, Gewässern
und Straßenbauwerken
■ Leitungslängsverlegung unter versiegelten
Oberfl ächen und hohen GW-Ständen
■ Verlegung bei großen Leitungsüberdeckungen
■ Verlegung an Steilhängen und Treppenanlagen
■ Verlegung unter schützenswerten Oberfl ächen,
z. B. Biotopen oder Parkfl ächen
Bei entsprechender Wahl des Vortriebswerkzeugs
sind Spülbohrverlegungen in nahezu allen Bodenarten
möglich, auch im Festgestein.

Pilotbohrung und Bohrlocherweiterung
Das Spülbohrverfahren: zielgenau,
umweltschonend, kostengünstig, schnell
Die OCHS Bohrgesellschaft mbH ist auf Grund
ihrer Erfahrung ein gefragter Partner. Projek tanten
lassen schon bei der Planung praktisches
OCHS-Know-how mit einfließen .
Wesentliche Fragen, wie geologische Verhältnisse
im Verlegeniveau, Zufahrtsmöglichkeiten, Topo gra fie,
vorhandene Rohrleitungstrassen oder ein setzbare
Rohrmaterialien, müssen vor dem Projekt start ge klärt
werden. Sind die Rahmenbedingungen untersucht,
die Genehmigungen er teilt, beginnt das Projekt.
Zuerst werden am Start- und am Zielpunkt der
Verlegestrecke eine ca. 1,5 m tiefe und in der
Regel ca. 2 m lange Grube benötigt.
Von der Startgrube aus beginnt das OCHS
Bohrteam mit einer gesteuerten Pilotbohrung die
Bohr arbeiten. Der mit einem Sender versehene
Bohr kopf lässt sich permanent bis 20 m Tiefe
orten. Der im Bohrkopf steckende Sender zeigt
unseren Spezialisten die Tiefe und die Neigung
des Bohrkopfes an. Mit kontrollierten Richtungskorrekturen,
die sowohl in horizontaler als auch
in vertikaler Richtung möglich sind, kann so eine
der geplanten Bohrtrasse folgende Pilotbohrung
Beginn einer Pilotbohrung
Bohranlage Bohrgestänge Erweiterungsmeißel Bohrgestänge
Die Abbildung zeigt die Unterbohrung eines Kanals: die hier bereits erfolgte Pilotbohrung von links sowie die Bohrlocherweiterung von rechts aus gesehen.
fertig gestellt werden. Nach Erreichen des Zielpunkts
wird im Rückwärtsgang die Bohrung
mittels Räum werkzeugen aufgeweitet und bis
zu einer Größe erweitert, die für den Einzug des
Rohrs erforderlich ist (im Regelfall ca. 25 %
Überschnitt des Rohraußendurchmessers). Das
Bohrgut wird dabei stetig durch die Spülung zur
Ziel- oder Startgrube gepumpt. Neben dem Spülguttransport
muss die Spülung auch das horizontale
Bohrloch stabilisieren. Verwendet werden
dazu Bentonitspülungen mit Klarwasser. Diese
be wirken eine Reibungsreduzierung, so dass ein
für das Rohr schonender Rohreinzug durchgeführt
werden kann.
OCHS - Horizontalbohrungen
04

Rohrverlegung
Als letzter Arbeitsschritt wird das zu verlegende
Rohr in den fertig aufgeweiteten Bohrkanal eingezogen.
Flexibilität und Zugfestigkeit stehen als
Anforderung an die Rohre, die im Spülbohrverfahren
verlegbar sind, im Vordergrund. Während des
Rohreinzugs werden gemäß DVGW-Regelwerk
GW 302 die Daten wie Zugkräfte, Drehmoment,
Spülungsvolumen und -druck dokumentiert.
Erweiterungsmeißel oder „Räumer“
Montage eins Felsbohrkopfes
Die OCHS-Bohrspezialisten
sind immer gefragte Partner.
Seit 1873 gibt es die OCHS Firmengruppe mbH.
Brunnenbau und Brunnenregenerierung gehören
zum Kerngeschäft der Gesellschaft. Die Horizon
talbohrung ist ein weiteres Spezial gebiet des
Unternehmens. Und zwar ist OCHS aufgrund
seiner Kompetenz und Erfahrung auch von Anfang
an bei Horizontalbohrungen ein gefragter
Anbieter in ganz Süddeutschland. Die Referenzen
sprechen für sich. Architekten, Kommunen und
andere Spe zial-Unternehmen vertrauen deshalb
auf die Leistungen von OCHS.
OCHS - Horizontalbohrungen
05

Technische Daten der OCHS Bohrsysteme
Insgesamt stehen uns 8 eigene Bohrsysteme in Größen zwischen 12 und 23 to Zugkraft zur Verfügung.
Dies sind u. a.
Zugkraft:
Max. Bohrlänge:
Rohrdurchmesser:
Bodenverhältnisse:
Mindestradius:
D 36 von Vermeer –
der Allrounder
16 to
300 m
bis 400 mm
bindig bis feinkörnige
nicht bindige Böden
33 m
D 50 von Vermeer –
das Kraftpaket
23 to
450 m
bis 600 mm
bindig bis grobkörnige
nicht bindige Böden
61 m
2720 AT von DitchWitch –
für den Härtetest
12 to
450 m
bis 300 mm
Festgestein –
alle Festigkeitsklassen
54 m
Spezialgerät zur Erkundung des Bohrverlaufs
