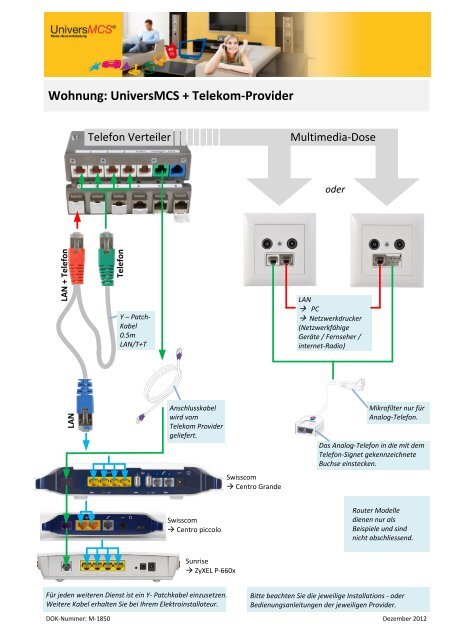

Wohnung: <strong>UniversMCS</strong> + Telekom-Provider<br />
LAN + Telefon<br />
LAN<br />
Telefon<br />
Swisscom<br />
à Centro piccolo<br />
Sunrise<br />
à ZyXEL P-660x<br />
Für jeden weiteren Dienst ist ein Y- Patchkabel einzusetzen.<br />
Weitere Kabel erhalten Sie bei Ihrem Elektroinstallateur.<br />
DOK-Nummer: M-<strong>1850</strong><br />
Telefon Verteiler<br />
Y – Patch-<br />
Kabel<br />
0.5m<br />
LAN/T+T<br />
Anschlusskabel<br />
wird vom<br />
Telekom Provider<br />
geliefert.<br />
Swisscom<br />
à Centro Grande<br />
Multimedia-Dose<br />
oder<br />
LAN<br />
à PC<br />
à Netzwerkdrucker<br />
(Netzwerkfähige<br />
Geräte / Fernseher /<br />
internet-Radio)<br />
Mikrofilter nur für<br />
Analog-Telefon.<br />
Das Analog-Telefon in die mit dem<br />
Telefon-Signet gekennzeichnete<br />
Buchse einstecken.<br />
Router Modelle<br />
dienen nur als<br />
Beispiele und sind<br />
nicht abschliessend.<br />
Bitte beachten Sie die jeweilige Installations - oder<br />
Bedienungsanleitungen der jeweiligen Provider.<br />
Dezember 2012
Wohnung: <strong>UniversMCS</strong> + Telekom-Provider<br />
LAN + Telefon<br />
LAN<br />
Telefon<br />
Swisscom<br />
à Centro piccolo<br />
Sunrise<br />
à ZyXEL P-660x<br />
Für jeden weiteren Dienst ist ein Y- Patchkabel einzusetzen.<br />
Weitere Kabel erhalten Sie bei Ihrem Elektroinstallateur.<br />
DOK-Nummer: M-<strong>1850</strong><br />
Telefon Verteiler<br />
Y – Patch-<br />
Kabel<br />
0.5m<br />
LAN/T+T<br />
VDSL2<br />
Splitter<br />
Anschlusskabel<br />
wird vom<br />
Telekom Provider<br />
geliefert.<br />
Swisscom<br />
à Centro Grande<br />
Multimedia-Dose<br />
oder<br />
LAN<br />
à PC<br />
à Netzwerkdrucker<br />
(Netzwerkfähige<br />
Geräte / Fernseher /<br />
internet-Radio)<br />
Analog-Telefon<br />
Router Modelle<br />
dienen nur als<br />
Beispiele und sind<br />
nicht abschliessend.<br />
Bitte beachten Sie die jeweilige Installations - oder<br />
Bedienungsanleitungen der jeweiligen Provider.<br />
Dezember 2012
Wohnung: <strong>UniversMCS</strong> + Kabelnetz-Provider<br />
LAN + Telefon<br />
LAN<br />
Telefon<br />
Beispiel:<br />
Cablecom Modem<br />
Für jeden weiteren Dienst ist ein Y- Patchkabel einzusetzen.<br />
Weitere Kabel erhalten Sie bei Ihrem Elektroinstallateur.<br />
DOK-Nummer: M-<strong>1850</strong><br />
Telefon Verteiler<br />
Y – Patch-<br />
Kabel<br />
0.5m<br />
LAN/T+T<br />
Fernsehkabel<br />
(Coax)<br />
Das Tel-<br />
Anschlusskabel wird<br />
teilweise von den<br />
Kabelnetz Provider<br />
angeliefert.<br />
(Telefon Patchkabel<br />
RJ45 - RJ11)<br />
Multimedia-Dose<br />
oder<br />
LAN<br />
à PC<br />
à Netzwerkdrucker<br />
(Netzwerkfähige<br />
Geräte / Fernseher /<br />
internet-Radio)<br />
Analog-Telefon<br />
Router Modelle<br />
dienen nur als<br />
Beispiele und sind<br />
nicht abschliessend.<br />
Bitte beachten Sie die jeweilige Installations - oder<br />
Bedienungsanleitungen der jeweiligen Provider.<br />
Dezember 2012
Wohnung: <strong>UniversMCS</strong> + Kabelnetz-Provider<br />
LAN + Telefon<br />
LAN<br />
Router<br />
Telefon<br />
Beispiel:<br />
Cablecom Modem<br />
Für jeden weiteren Dienst ist ein Y- Patchkabel einzusetzen.<br />
Weitere Kabel erhalten Sie bei Ihrem Elektroinstallateur.<br />
DOK-Nummer: M-<strong>1850</strong><br />
Telefon Verteiler<br />
Y – Patch-<br />
Kabel<br />
0.5m<br />
LAN/T+T<br />
Das Tel-<br />
Anschlusskabel wird<br />
teilweise von den<br />
Kabelnetz Provider<br />
angeliefert.<br />
(Telefon Patchkabel<br />
RJ45 - RJ11)<br />
Fernsehkabel<br />
(Coax)<br />
Multimedia-Dose<br />
oder<br />
LAN<br />
à PC<br />
à Netzwerkdrucker<br />
(Netzwerkfähige<br />
Geräte / Fernseher /<br />
internet-Radio)<br />
Analog-Telefon<br />
Router Modelle<br />
dienen nur als<br />
Beispiele und sind<br />
nicht abschliessend.<br />
Bitte beachten Sie die jeweilige Installations - oder<br />
Bedienungsanleitungen der jeweiligen Provider.<br />
Dezember 2012
