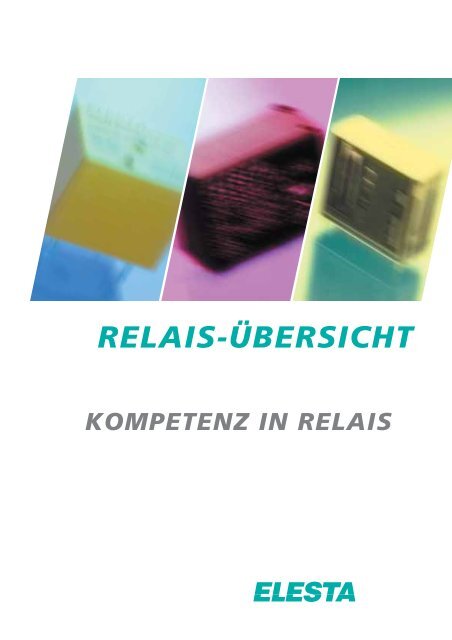

RELAIS-ÜBERSICHT

RELAIS-ÜBERSICHT

KOMPETENZ IN RELAIS

2

ELESTA

wurde1952 gegründet und ist im Relais Geschäft

tätig. Wir bieten unseren Kunden:

• eine optimale Palette an Qualitätsprodukten

• umfassendes know-how bei der Umsetzung Ihrer

Entwicklungsziele

• hohe Lagerverfügbarkeit.

Der Gradmesser unserer Arbeit ist eine hohe Kundenzufriedenheit

mit unseren Produkten und mit

unseren Serviceleistungen – wir lassen Sie nicht „im

Regen“ stehen und bieten mehr als nur den üblichen

Service.

Für „fast“ alle Applikationen finden Sie bei uns das

passende Relais. Für die Anforderungen Ihrer Entwicklungsabteilungen

bieten wir Ihnen optimale

Lösungen.

Unser Team steht ihnen zu allen Fragen gerne zur

Verfügung und wir sind sicher, dass auch Sie von

unsere Qualität und unseren Service überzeugt sein

werden.

Unsere Produkte erfüllen nationale und internationale

Normen und tragen wichtige Prüfzeichen wie

z.B. VDE und UL!

Neben der Entwicklung und Produktion eigener

Produkte arbeiten wir in enger Kooperation mit

anderen Relaisherstellern zusammen – gemeinsam

entwickeln wir Relais, welche den hohen europäischen

Qualitätsansprüchen gerecht werden.

Die Fertigungsstätten entsprechen den hohen Entwicklungsstandard

und wurden nach modernsten

Gesichtspunkten errichtet und sind ISO 9001/2 und

QS 9000 zertifiziert.

Inhalt

Inhalt

Signalrelais

Seite

3

FRT 5 2 pol. 1A 4

SGR 46G 1 pol. 2A 4

SGR 54G

Netz- und Printrelais

2 pol. 2A 4

SGR 030F 1 pol. 5A 4

SGR 01K 1 pol. 6A 5

SGR 02K 1 pol. 10A 5

SGR 15GE 1 pol. 10A 5

SGR 66G 1 pol. 5A 5

SGR 98GB 1 pol. 5A 5

SGR 136G 1 pol. 8A 6

SGR 230G...2 2 pol. 8A 6

SGR 230G...6 1 pol. 16A 6

SGR 230G...H 1 pol. 16A 6

SGR 230G...4/5 1 pol. 10A 7

SGR 282 2 pol. 8A 7

SGR 282T 2 pol. 8A 7

SGR 362/462 1 pol. 8A 7

SGR 562/662 1 pol. 16A/20A 7

SGR 642H 1 pol. 16A 8

SGR 862 1 pol. 16A 8

SGR 020F 1 pol. 40A 8

SGR 210G 1 pol. 30A 8

SGR 280G 2 pol. 5A 9

SGR 280GL 2 pol. 5A 9

SGR 270GL 1 pol. 10A 9

SGR 232G

Automobilrelais

1 pol. 30A/25A 9

SGR A01

Koppelrelais

1 pol. 40A 9

SGR 230GFM 1 pol. 16A/8A 10

SGR 282TFM 1 pol. 8A 10

Kammrelais

Industrierelais

4 / 6 / 8 pol. 2A 10

SGR S 36G 2 / 3 / 4 pol. 7A 10

SFR 083A/143A 2 / 4 pol. 5A 11

SKR 085A/115A 2 / 3 pol. 10A 11

SKR 122A

Zeitrelais

3 pol. 10A 11

SGR T01 1 pol. 8A 11

3

4

Serie

Bezeichnung

Schaltbild / Bohrplan

Kurzinfo

Kontaktdaten

Anzahl Kontakte

Kontaktmaterial

Schaltspannung

Max. Schaltspannung

Dauerstrom

Einschaltstrom (20 ms)

Nennschaltleistung

Spulendaten

Normspannungen VDC

Nennleistung

Anzugsspannung

Abfallspannung

Isolation

Prüfspannung Spule-Kontakt

Prüfspannung offener Kontakt

Luft-/Kriechstrecke

Optionen (auf Anfrage)

Umgebungstemperatur

Schutzart

Abmessungen (L x B x H)

Zulassungen

Optionen

Um zu den jeweiligen Datenblättern zu gelangen einfach auf die entsprechende Relais-Bezeichnung klicken...

FRT 5

FCC 68

hohe Schockfestigkeit

Telefonanlagen

Medizintechnik

2 UK

AgPd + Au

250 VAC / 220 VDC

1 A

62,5 VA / 30 W

3...24 VDC

140 mW

= 10 %

1000 VAC

1000 VAC

- 40...+ 70 °C / + 85 °C

IP67

14 x 9 x 4,75 mm

UL, cUL

SMD

bistabil

*) in Vorbereitung

2,5

Signalrelais

SGR 46G

150 mW Spule

waschdicht


dry circuit

1 UK

AgNi + Au / AgSnO

125 VAC / 24 VDC

1 A

62,5 VA / 30 W

1,5...24 VDC

150 / 200 mW

= 10 %

1000 VAC

400 VAC

- 30...+ 80 °C

IP67

ø 1

12,5 x 7,5 x 10 mm

2,5

SGR 54G

Doppelkontakte

Tu + 85 °C


MSR-Technik

2 UK

AgPd + Au

120 VAC / 24 VDC

2 A

120 VA / 48 W

3...24 VDC

150 / 200 / 360 mW

= 10 %

1000 VAC

500 VAC

- 30 ...+ 80 °C

IP67

21 x 10,1 x 12,1 mm

UL, cUL*)

sensitive oder

Standard-Spule

8-ø 0,9


2,5

SGR 030F

6,5 mm schmal

5 A

Heizungssteuerungen

1 A

AgNi + Au / AgCdO

30 VAC

250 VAC

5 A

10 A

1250 VA

5...24 VDC

0,2 W

= 5 %

3000 VAC

750 VAC

- 25 ...+ 70 °C

17,5 x 6,5 x 12,5 mm

in Vorbereitung

4-ø 1,3

1,1

10,16 7,62

SGR 01K

7,62

Geringe Abmessungen

Tu + 85 °C

Gebäudetechnik

Haushaltsgeräte

1 UK / 1 AK

AgNi / AgSnO

250 VAC

440 VAC

6 A

15 A

1500 VA

3...48 VDC

200 mW

= 10 %

4000 VAC

1000 VAC

4,5 / 5,5 mm

- 40...+ 85 °C

IP67

20,3 x 10,2 x 10,7 mm

VDE*), cUL



3-ø 1,2

2-ø 1,0

2,54

10,16 7,62 1,1

SGR 02K

7,62

10 A Kontakt

4 kV -Prüfspannung

Zeitrelais

I / O Module

1 AK

AgSnO / AgCdO

250 VAC

440 VAC

10 A

20 A

2500VA / 220W

3...48 VDC

280 mW

= 10 %

4000 VAC

1000 VAC

4,5 / 5,5 mm

- 40...+ 85 °C

IP67

20,3 x 10,2 x 11,5 mm

VDE*)

2-ø 1,0

2,54


SGR 15GE

1 Umschalter

10 A

Weiße Ware


1 UK / 1AK

AgSnO

250 VAC

440 VAC

10 A

15 A

1800 VA

3...48 VDC

360 mW

= 10 %

1000 VAC

500 VAC

2,5 / 3 mm

- 30...+ 55 °C

IP40

19 x 15,4 x 15,5 mm

VDE, UL, cUL*)

waschdicht IP67

2,5

SGR 66G

1 UK

5A

MSR-Technik

Installationstechnik

1 UK / 1AK

AgCdO / AgNi

250 VAC

440 VAC

5 A

10 A

1250 VA

3...48 VDC

200...450 mW

= 5 %

4000 VAC

1000 VAC

8 mm

- 40...+ 70 °C

IP40

20,5 x 10,6 x 15,6 mm

VDE, UL


sensitive Spule

ø

Übersicht

SGR 98GB

nur 5 mm schmal

5A

I / O Module

Heizunngssteuerung

1 AK

AgNi + Au / AgCdO

250 VAC

440 VAC

5 A

10 A

1250 VA

5...24 VDC

120..180 mW

= 5 %

2000 VAC

1000 VAC

3,8 / 3,8 mm

- 40...+ 70 °C

IP67

20 x 5 x 12,5 mm

VDE, UL*)

2 Pinnings

5

6

Serie

Bezeichnung


Kurzinfo

Kontaktdaten





Dauerstrom



Spulendaten


Nennleistung



Isolation






Schutzart


Zulassungen

Optionen


3,2 3,2

6,4

5-ø 1,3

2,54

SGR 136G

geringe Abmessungen

8 A

Heizuungssteuerung

SPS

1 UK / 1AK / 1 RK

AgNi / AgNi + Au / AgSnO

250 VAC

380 VAC

8 A

20 A

2000 VA

5...60 VDC

220 mW

= 10 %

4000 VAC

1000 VAC

8 mm

- 40...+ 85 °C

IP67

30 x 10 x 15 mm

VDE, UL

weitere Kontaktmaterialien


SGR 230G ..2

2,54

Schutzklasse II / 0700

400 mW Spule

Haushaltgeräte

Heizungsregler

2 UK / 2AK


250 VAC

440 VAC

8 A

15 A

2000 VA

6...110 VDC / 24...230 VAC

400 mW / 0,75 VA

= 10 %

5000 VAC

1000 VAC

10 mm

- 40...+ 85 °C

IP40

29 x 12,7 x 15,7 mm

VDE, UL, CUR



Print-Schraubfassungen

5

5

15


6-ø

2,54

SGR 230G ..6


400 mW Spule

Interfacemodule


1 UK / 1AK


250 VAC

440 VAC

16 A

30 A

4000 VA

6...110 VDC / 24...230 VAC

400 mW / 0,75 VA

= 10 %

5000 VAC

1000 VAC

10 mm

- 40...+ 85 °C

IP40

29 x 12,7 x 15,7 mm

VDE, UL, CUR




5

5

15

6-

SGR 230G ..H

2,5


Inrush bis 80 A

Lampensteuerungen


1 AK

AgSnO

250 VAC

440 VAC

16 A

80 A

4000 VA

5...110 VDC

400 mW

= 10 %

5000 VAC

1000 VAC

10 mm

- 40...+ 85 °C

IP40

ø 1,3

20 5

29 x 12,7 x 15,7 mm

VDE, UL, CUR



Print-Schraubfassungen

SGR 230G ..4/5

2,5


250 mW Spule



1UK / 1AK

AgNi, AgSnO

250 VAC

440 VAC

12 A

25 A

3000 VA

6...110 VDC / 24...230 VAC

400 mW / 0,75 VA

= 10 %

5000 VAC

1000 VAC

10 mm

- 40...+ 85 °C

IP40

29 x 12,7 x 15,7 mm

VDE, UL, CUR






ø 1,3

3,5

3,5

2,5

SGR 282


2-polig 8 A

Industrieelektronik

UPS

2 UK / 2 AK

AgCuNi

250 VAC

440 VAC

8 A

30 A

2000 VA

6...110 VDC

500 mW

= 5 %

5000 VAC

1000 VAC

14 mm

- 40...+ 105 °C

IP42

30 x 12,5 x 25,3 mm

VDE, UL, cUL

ø 1,3



manuelle Betätigung



SGR 282T

2,5


2-polig 8 A

Industrieelektronik

UPS

2 UK / 2 AK

AgCuNi

250 VAC

440 VAC

8 A

30 A

2000 VA

6...110 VDC

500 mW

= 5 %

5000 VAC

1000 VAC

14 mm

- 40...+ 105 °C

IP42

30 x 12,5 x 25,3 mm

VDE, UL, cUL

ø 1,3





2,5

SGR 362 / 462

ø 1,3

2,5

2,5

2,5


14 mm Luft- / Kriechstr.

Heizungsregelungen


1 UK / 1AK

AgCuNi

250 VAC

440 VAC

8 A

30 A

2000 VA

6...110 VDC

250 / 500 mW

= 5 %

5000 VAC

1000 VAC

14 mm

- 40...+ 70 °C

IP42

30 x 12,5 x 25,3 mm

VDE, UL, cUL


sensitive Spule



ø 1,3

3,5

3,5

2,5

Übersicht

SGR 562 / 662

ø 1,3

2,5


14mm Luft- / Kriechstr.

Stromversorgung


1 UK / 1AK

AgCdO

250 VAC

440 VAC

16A / 20A

50 A

4000 VA

6...110 VDC

500 mW

= 5 %

5000 VAC

1000 VAC

14 mm

- 40...+ 70 / + 105 °C

IP42

30 x 12,5 x 25,3 mm

VDE, UL, cUL





ø 1,3

7

8

Serie

Bezeichnung


Kurzinfo

Kontaktdaten





Dauerstrom



Spulendaten


Nennleistung



Isolation






Schutzart


Zulassungen

Optionen


2,5

SGR 642H


Kurzschlußfest 1500 A

Lampenlasten


1 AK

AgSnO

250 VAC

440 VAC

16 A

150 A

4000 VA

6...110 VDC

500 mW

= 5 %

5000 VAC

1000 VAC

14 mm

- 40...+ 70 °C

IP42

30 x 12,5 x 25,3 mm

UL, cUL


ø 1,3




2,75 16,5 3,5 3,5

SGR 862

18

7,5 4,75

liegend




1 UK / 1AK

AgSnO

250 VAC

440 VAC

16 A

50A / 130A

4000 VA

6...110 VDC

500 mW

= 5 %

5000 VAC

1000 VAC

14 mm

- 40...+ 70 °C

IP42

29,1 x 25,8 x 12,5 mm

VDE, UL, cUL




ø 1,3

2,5

SGR 020F

Nennstrom 40A

AC- / DC-Spule

Stromversorgungen

Klimaanlagen

1UK / 1AK

AgCdO, AgSnO

250 VAC

440 VAC

40 A

60 A

9600 VA

5..110 VDC / 12..230 VAC

0,9 W / 2 VA

= 10 % / 20 %

2500 VAC

1500 VAC

4 mm

- 55...+ 85 °C

IP 40

32,5 x 27,6 x 20,5 mm

UL,CSA*)

waschdicht IP 67

weitere Ausführungen

SGR 210G

Nennstrom 30A


Stromversorgungen

Klimaanlagen

1UK / 1AK

AgCdO

250 VAC

440 VAC

30 A

50 A

7200 VA

5..110VDC / 6..230VAC

0,9W / 2VA

= 10 % / 20 %

2500 VAC

1500 VAC

4 mm

- 40...+ 60 / 85 °C

IP40

32,2 x 27 x 20,1 mm



weitere Ausführungen

SGR 280G

2,5

2-polig 5 A


2 UK / 2 AK

AgCdO

250 VAC

440 VAC

5 A

10 A

1250 VA

5...48 VDC + sensitiv

540 / 720 mW

= 6 %

5000 VAC

1000 VAC

- 30...+ 55 °C

29,1 x 12,8 x 20,6 mm



ø 1,3

SGR 280GL

2,5

2-polig 5 A

2 UK / 2 AK

AgSnO

250 VAC

440 VAC

5 A

10 A

1250 VA

5...48 VDC + sensitiv

540 / 720 mW

= 6 %

5000 VAC

1000 VAC

- 40...+ 70 °C

28,9 x 12,6 x 20,8 mm


ø 1,3

2,5

SGR 270GL

ø 1,3

2,5

Low Cost Version

1 A / 1 U

AgSnO

250 VAC

440 VAC

10 A

20 A

4000 VA

5...48 VDC

540 / 720 mW

= 5 %

5000 VAC

1000 VAC

- 40...+ 70 °C

28,9 x 12,6 x 20,8 mm

ø 1,3

SGR 232G

Lastschaltrelais

1 AK / 2 AK

AgNi / AgSnO

277 VAC

30 A 1polig / 25 A

7000 VA / 6250 VA

6...110 VDC / 12...240 VAC

1,9 W / 1,7 ~ 2,5 VA

= 5 %

4000 VAC

2000 VAC

- 25...+ 70 °C

50 x 35 x 33 mm

Übersicht

Automobilrelais

SGR A01

Print- oder AMP-Anschluss

Tu + 85 °C

Batterie

Scheibenwischer

1 UK / 1 AK

AgSnO

14 VDC

40 A

120 A

400 W

12...24 VDC

1,8 W

= 10 %

500 VAC

500 VAC

- 40...+ 85 °C

IP 40

28 x 28 x 25 mm

Befestigungswinkel

9

10

Serie

Bezeichnung


Kurzinfo

Kontaktdaten





Dauerstrom



Spulendaten


Nennleistung



Isolation






Schutzart


Zulassungen

Optionen


Koppelrelais

Kammrelais


SGR 230GFM

Koppelrelais für

den Schaltschrank

leicht austauschbar

1 UK / 1 UK

AgNi, AgSnO

250 VAC

440 VAC

16 A...8 A

30 A...15 A

4000...2000 VA

5...110 VDC / 5...240 VAC

= 5 %

5000 VAC

1000 VAC

4 kW / 8 mW

- 40...+ 85 °C

75 x 15,5 x 50,5 mm

VDE, UL

mit verschiedenen Modulen

erhältlich


SGR 282TFM

Koppelrelais

mit Prüftaste

1 UK / 2 UK

AgCuNi

250 VAC

440 VAC

2 x 8 A

30 A

2000 VA

5...110 VDC

0,5 W

= 5 %

5000 VAC

1000 VAC

14 mm

- 40...+ 105 °C

78,6 x 15,8 x 76 mm

VDE, UL

4 bis 8 Kontakte

Textilmaschinen

4 UK / 6 UK / 8 UK

AgNi + Au

100 V

2 A

30 W

0,75...240 VDC

0,5...1,1 W

= 5 %

500 VAC

500 VAC

- 20...+ 80 °C

je nach Type

SGR S 36G

2, 3 oder 4 Kontakte

AC/DC Spule


Schaltschrank

2 UK / 3 UK / 4 UK

AgNi

230 VAC

440 VAC

7 A

20 A

1500 W

5...110 VDC / 6...230 VAC

0,9 W / 1,3 VA

= 5 % / 15 %

1500 VAC (2500 VAC)

1000 VAC

2 / 3 mm

- 40...+ 70 °C

IP 40

28 x 21,5 x 35 mm

VDE

Schraubsockel mit Module

SFR 083A / 143A

2 oder 4 Kontakte



Schaltschrankbau

2UK / 4 UK

AgCuNi

230 VAC

440 VAC

5 A

15 A

1250 VA

12..110 VDC / 12...230 VAC

0,9 W / 1,3 VA

= 5 % / 15 %

2000 VAC

1000 VAC

2/3 mm

- 40...+ 70 °C

IP 40

28,7 x 20,5 x 35 mm

VDE

LED

Schraubsockel mit Module



SKR 085A / 115A

2- oder 3 Kontakte

Massive Steckstifte

Maschinensteuerungen


2UK / 3 UK

AgCuNi

230 VAC

440 VAC

10 A

40 A

2500 VA

12..110 VDC / 12...230 VAC

1,2 W / 2,5 VA

= 5 % / 15 %

2500 VAC

1500 VAC

2,8 / 4 mm

- 40...+ 70 °C

IP 40

35 x 35 x 47 mm

VDE, UL, CSA

LED / FD



Zeitmodul


SKR 122A

3 Kontakte

Hohe Schaltleistung

Maschinensteuerungen


3 UK

AgCuNi

230 VAC

440 VAC

10 A

40 A

2500 VA

12..110 VDC / 12...230 VAC

1,2 W / 2,5 VA

= 5 % / 15 %

2500 VAC

1500 VAC

2,8 / 4 mm

- 40...+ 70 °C

IP 40

35 x 35 x 47 mm

VDE, UL, CSA

LED / FD



2,5

Zubehör

siehe Datenblatt

Übersicht

Zeitrelais

SGR T01

Multifunktions-

Zeitrelais

4/7 Funktionen

1 UK

AgNi

250 VAC

440 VAC

8 A

16 A

2000 VA

von 24 VDC...240 VAC

- 25...+ 55 °C

87 x 17,5 x 60 mm

Auch als 7 Funktions-

relais erhältlich

11

ELESTA GmbH Elektronik

Voltastraße 7

D - 65795 Hattersheim

Telefon +49 (0) 6190 / 9 34 49-0

Telefax +49 (0) 6190 / 9 34 49-21

e-mail info@elesta.com

www.elesta.com

Ihr Relaispartner in Ihrer Nähe:

RELAIS-ÜBERSICHT - Elesta GmbH

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

RELAIS-ÜBERSICHT - Elesta GmbH

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
