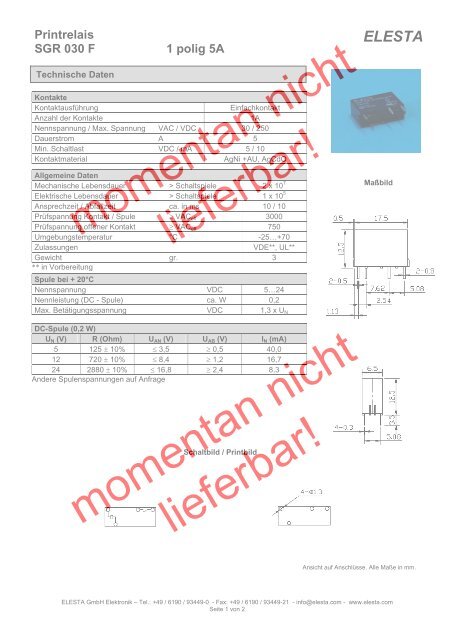

Printrelais<br />
<strong>SGR</strong> <strong>030</strong> F 1 polig 5A<br />
Technische Daten<br />
Kontakte<br />
Kontaktausführung Einfachkontakt<br />
Anzahl der Kontakte 1A<br />
Nennspannung / Max. Spannung VAC / VDC 30 / 250<br />
Dauerstrom A 5<br />
Min. Schaltlast VDC / mA 5 / 10<br />
Kontaktmaterial AgNi +AU, AgCdO<br />
Allgemeine Daten<br />
Mechanische Lebensdauer > Schaltspiele 2 x 10 7<br />
Elektrische Lebensdauer > Schaltspiele 1 x 10 5<br />
Ansprechzeit / Abfallzeit ca. in ms 10 / 10<br />
Prüfspannung Kontakt / Spule ≥ VACeff 3000<br />
Prüfspannung offener Kontakt ≥ VACeff 750<br />
Umgebungstemperatur °C -25…+70<br />
Zulassungen VDE**, UL**<br />
Gewicht<br />
** in Vorbereitung<br />
Spule bei + 20°C<br />
gr. 3<br />
Nennspannung VDC 5…24<br />
Nennleistung (DC - Spule) ca. W 0,2<br />
Max. Betätigungsspannung VDC 1,3 x UN<br />
momentan nicht<br />
lieferbar!<br />
DC-Spule (0,2 W)<br />
UN (V) R (Ohm) UAN (V) UAB (V) IN (mA)<br />
5 125 ± 10% ≤ 3,5 ≥ 0,5 40,0<br />
12 720 ± 10% ≤ 8,4 ≥ 1,2 16,7<br />
24 2880 ± 10% ≤ 16,8 ≥ 2,4 8,3<br />
Andere Spulenspannungen auf Anfrage<br />
Schaltbild / Printbild<br />
momentan nicht<br />
lieferbar!<br />
ELESTA <strong>GmbH</strong> Elektronik – Tel.: +49 / 6190 / 93449-0 - Fax: +49 / 6190 / 93449-21 - info@elesta.com - www.elesta.com<br />
Seite 1 von 2<br />
ELESTA<br />
Maßbild<br />
Ansicht auf Anschlüsse. Alle Maße in mm.
Printrelais<br />
<strong>SGR</strong> <strong>030</strong> F 1 polig 5A<br />
Bestellbezeichnung<br />
Relaistyp<br />
Spulennennspannungen<br />
005VDC = 5VDC…024VDC = 24VDC<br />
Kontaktausführung<br />
1A = 1 Arbeitskontakt<br />
Kontaktmaterial<br />
AN +AU = AgNi + Hauchvergoldung<br />
ACO = ACO<br />
RoHS<br />
<strong>SGR</strong> <strong>030</strong> F 12VDC 1A AN +AU 1<br />
momentan nicht<br />
1 = RoHS konform<br />
lieferbar!<br />
momentan nicht<br />
lieferbar!<br />
ELESTA <strong>GmbH</strong> Elektronik – Tel.: +49 / 6190 / 93449-0 - Fax: +49 / 6190 / 93449-21 - info@elesta.com - www.elesta.com<br />
Seite 2 von 2<br />
