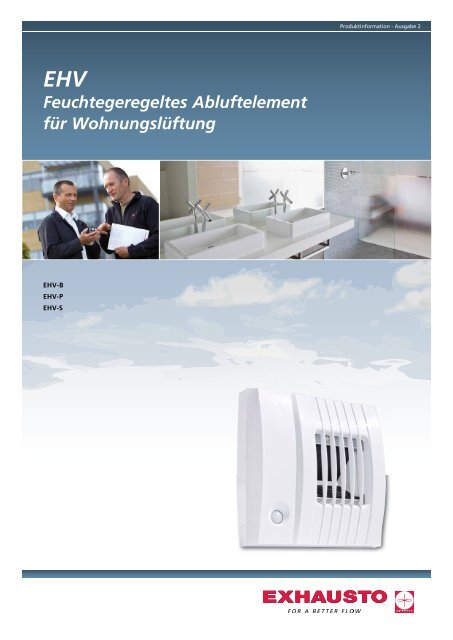

EHV Feuchtegeregeltes Abluftelement - exhausto.de

EHV
Feuchtegeregeltes Abluftelement
für Wohnungslüftung
EHV-B
EHV-P
EHV-S
Produktinformation - Ausgabe 2

EHV - Produktinformation
Das Abluftelement EHV sorgt auf intelligente Weise für eine
bedarfsgeregelte Abluft und trägt so zu einem besseren
Innenklima bei.
Einsatzbereich
Die Entlüftungsarmatur EHV eignet sich besonders für Badezimmer
und andere Räume, wo eine Erhöhung der Luftmenge mit
stei gen der Luftfeuchtigkeit im Raum erforderlich ist.
Produktbeschreibung
EHV - Technische Daten
EHV-P EHV-B, EHV-S
2
Die Entlüftungsarmatur EHV von EXHAUSTO ist mit einer
patentierten Feuchtesteuerung ausgerüstet, die die Luftmenge
bei ansteigender Luftfeuchtigkeit erhöht und mit abnehmender
Luftfeuchtigkeit auf Grundluftmenge zurückschaltet. Die
Feuchtesteuerung ist so eingestellt, dass die Armatur bei einer
relativen Feuchte von 30 % auf Bedarfslüftung schaltet. Die
Klappe in der Armatur besteht aus zwei Hälften. Mit der einen
Klappenhälfte lässt sich die Grundluftmenge in 6 alternativen
Positionen einstellen (siehe Seite 3). Die andere Klappenhälfte
sorgt für zusätzliche Luft bei Bedarfslüftung.
Die Klappe zur Einstellung der Grundluftmenge ist ab Werk auf
Pos. 0 eingestellt.
Abluftelement (Daten bei einem Kanal von Ø100 mm) EHV-B EHV-S EHV-P
Mit Feuchtesteuerung x x x
Mit Bedarfslüftung x x
Bedarfslüftung über Schalter/Taster
(Schalter/Taster ist nicht von der EXHAUSTO-Lieferung umfasst)
x
Bedarfslüftung über Bewegungsmelder x
Spannungsversorgung 3 x 1,5 Volt AAA LR03 Batterien
(Lebensdauer ca. 2 Jahre)
x * x *
Werkstoff ABS-Kunststoff in Weiß - RAL9003
Feuchteempfi ndliche Luftmenge (min./max.) bei 100 Pa m3 /h 12-80 12-80 12-80
Min. Luftmenge bei 100 Pa m3 /h 12 12 12
Max. Luftmenge bei 100 Pa m3 /h 80 80 80
Airfl ow ”+” - Max. verfügbare Luftmenge bei 100 Pa (Ø100) m3 /h 130 130 130
* Die Spannungsversorgung kann auch , anstelle von Batterien, über ein 12 V Netzteil sichergestellt werden (EHV Supply Card).
Feuchteempfi ndliche Luftmenge bei 100 Pa
33
16
25
46
Bedarfslüftung
Aktiviert durch Bewegungsmelder oder Schalter:
174
• 80 m 3 /h bei der festen Klappenposition 0
• Bis zu 130 m 3/h bei der festen Max.-Klappenposition,
Pos. 5
• Timer: 20 Min. +/-1 Min. nach der letzten Erfassung bzw.
letzten Aktivierung des Schalters/Tasters
169

EHV - Leistung
Einstellung der Grundluftmenge
Die feste Klappe lässt sich in 6 verschiedene Positionen einstellen:
• Zur Änderung der Sollluftmenge
• Zur Anpassung des verfügbaren Drucks
Die Klappe wird von Hand eingestellt und mit dem mitgelieferten
Arretierstift gesperrt, um unbeabsichtigte Änderung der
Einstellung beispielsweise bei
Reinigung zu verhindern.
Ab Werk ist die Klappe auf
Pos. 0 eingestellt, die der min.
Luftmenge entspricht.
Wird eine größere Luftmenge
benötigt, ist die Klappenposition
nach unten zu verstellen
(siehe Abbildung).
Mit jeder Stufe wird die
Luftmenge um 10 m 3 /h erhöht
(Maximum = 50 m 3 /h).
Bedarfsluftmenge
Die Luftmenge wird mit ansteigender Feuchtigkeit erhöht.
Bei einer Feuchtigkeit von 75% oder größer wird die
maximale Luftmenge erzielt.
Beispiel
Bei Klappenposition 4 und 100 Pa wird als Minimum eine
Grundluftmenge von 36 m 3 /h (10 l/s) erzielt, die auf eine
maximale Luftmenge von 120 m 3 /h (ca. 33 l/s) bei einer
Feuchtigkeit von 75% RF oder größer ansteigt.
EHV - Schalldaten
• Lw min. Luftstrom (min. RH, Luftstrom «+» bei Klappenposition 0), 160 Pa = 27,5 dB(A)
• Lw max. Luftstrom (max. RH, Luftstrom «+» bei Klappenposition 0), 160 Pa = 33,5 dB(A)
Weitere Schalldaten können getrennt angefordert werden.
0
1
2
3
4
5
3
Grundluftmenge bei einer Feuchte
von 30% RH oder darunter
Daten für Kanäle von Ø100 mm und Ø125 mm.
Bedarfsluftmenge bei einer Feuchte von
75% RF oder größer
Die Daten gelten für einen Ø100 mm Kanal.
Bei einem Kanal von Ø125 mm sind 10 m 3/h abzuziehen.

3003782 - 06.2011 - Recht auf Änderungen vorbehalten.
EHV - Montage
Das EHV–Ventil kann mittels einer Metallplatte (FPP) am Kanal auf einer Wand oder an der Decke montiert werden.
Die Metallplatte ist in 3 Varianten erhältlich und muss gesondert bestellt werden.
FPP100 FPP125
Platte einschl. Stutzen mit
Gummidichtleiste für luftdichte
Montage in einem Ø100 mm Kanal
EHV - Teil einer Gesamtlösung
Das EXHAUSTO Wohnungslüftungssystem EWL04 ist eine hoch entwickelte
zentrale Lüftungsanlage mit Wärmerückgewinnung für Etagenhäuser
zwecks Entlüftung aus Küche und Bad mit Frischlufteinbringung in die
Wohnräume.
Das EHV-Ventil kann als Bestandteil dieser Gesamtlösung in Bädern
eingesetzt werden, wodurch auf intelligente Weise eine
Bedarfsregelung der Lüftung realisiert werden
kann. Zudem ist dieses Ventil auch im
System EWL02 einsetzbar.
EXHAUSTO leistet 2 Jahre Werksgarantie. EXHAUSTO fertigt gemäß ISO 9001
EXHAUSTO GmbH
Am Ockenheimer Graben 40
55 411 Bingen-Kempten
Metallplatte Metallplatte Metallplatte
Ø100 mm Ø125 mm
RD12706-01
Tel. +49 (0) 6721 9178 111
Fax +49 (0) 6721 9178 99
info@exhausto.de
www.exhausto.de
Platte einschl. Stutzen mit Gummidichtleiste
für luftdichte Montage in einem
Ø125 mm Kanal
RD12707-01
FPP
Platte für Montage bei einer anderen
Kanalöffnung:
• Rechteckig 67x75 mm bis 75x67 mm
• Rund: ø88 bis ø100 mm
RD12708-01
