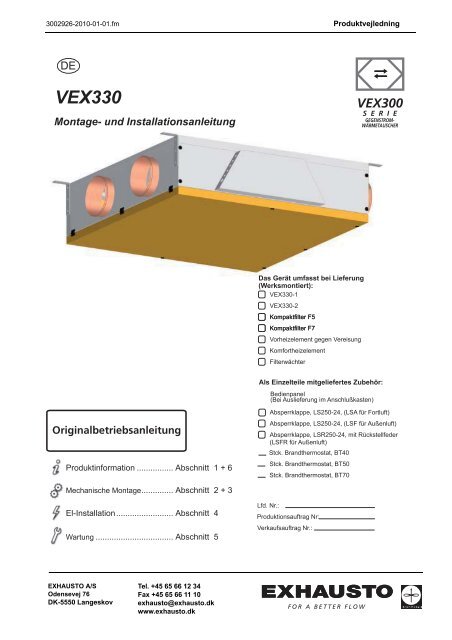

VEX330

3002926-2010-01-01.fm Produktvejledning

VEX330

Montage- und Installationsanleitung

Produktinformation ................ Abschnitt 1 + 6

Mechanische Montage .............. Abschnitt 2 + 3

El-Installation......................... Abschnitt 4

Wartung .................................. Abschnitt 5

EXHAUSTO A/S

Odensevej 76

DK-5550 Langeskov

Tel. +45 65 66 12 34

Fax +45 65 66 11 10

exhausto@exhausto.dk

www.exhausto.dk

Das Gerät umfasst bei Lieferung

(Werksmontiert):

VEX330-1

Als Einzelteile mitgeliefertes Zubehör :

Lfd. Nr.:

VEX330-2

Kompaktfilter F5

Kompaktfilter F7

Vorheizelement gegen Vereisung

Komfortheizelement

Filterwächter

Bedienpanel

(Bei Auslieferung im Anschlußkasten)

Absperrklappe, LS250-24, (LSA für Fortluft)

Absperrklappe, LS250-24, (LSF für Außenluft)

Absperrklappe, LSR250-24, mit Rückstellfeder

(LSFR für Außenluft)

Stck. Brandthermostat , BT40



Produktionsauftrag Nr:

Verkaufsauftrag Nr.:

3002926-2010-01-01.fm

1. Produktinformation

1.1 Anwendung ..................................................................................................................5

1.2 Anforderungen an die Umgebung..............................................................................5

1.2.1 Platzbedarf ......................................................................................................5

1.2.3 Kondensatabfluss ............................................................................................6

1.2.4 Anforderungen an das Kanalsystem ...............................................................6

1.3 Beschreibung ...............................................................................................................6

1.3.1 Die Funktion des Lüftungsgerätes...................................................................6

1.3.2 Aufbau des Lüftungsgerätes............................................................................7

1.4 Hauptabmessungen VEX330 ......................................................................................9

2. Handling

2.1 Auspacken....................................................................................................................11

2.1.1 Gewicht............................................................................................................11

2.2 Transport ......................................................................................................................11

2.2.1 Transportmaße ................................................................................................11

3. Mechanische Montage

3.1 Aufhängung des Geräts ..............................................................................................12

3.1.1 Deckenmontage ..............................................................................................12

3.2 Einstellung der Filterwächter (Zubehör)....................................................................13

3.3 Temperaturfühler .........................................................................................................14

3.4 Kondensatableitung ....................................................................................................14

3.4.1 Kondensatabfluss ............................................................................................14

4. El-Installation

5. Wartung

4.1 Umfang der Installation ...............................................................................................15

4.2 Anschluss an Versorgungsspannung .......................................................................15

4.2.1 Vorsicherung und Versorgungskabel ..............................................................16

4.3 Anschlusskasten .........................................................................................................17

4.3.1 Bauteile im Anschlusskasten...........................................................................17

4.3.2 Anschlussdiagramm für 230 V Spannungsversorgung und Anschlusskasten 19

4.3.3 Anschlussdiagramm für 400V Spannungsversorgung und Anschlusskasten .20

4.3.4 Kabelplan.........................................................................................................21

4.3.5 Klemmreihe des Anschlusskastens.................................................................22

4.4 Anschlüsse...................................................................................................................23

4.4.1 Mitgeliefertes Zubehör.....................................................................................23

4.4.2 Temperaturregelung ........................................................................................24

4.4.3 Externes Steuersignal .....................................................................................24

4.4.4 Externes Ein/Aus-Signal..................................................................................25

4.4.5 Alarmanzeige...................................................................................................25

5.1 Öffnen des Geräts........................................................................................................26

5.2 Wartungsschema .........................................................................................................27

5.3 Hygiene .........................................................................................................................27

5.4 Wartung ........................................................................................................................28

5.4.1 Entnahme des Gegenstromwärmetauschers ..................................................28

5.4.2 Filterwechsel....................................................................................................29

5.4.3 Wartung/Reinigung des Motors .......................................................................30

2/36

3002926-2010-01-01.fm

6. Technische Daten

6.1 Heizelemente ................................................................................................................32

6.2 Leistungsdiagramm für VEX330-1..............................................................................33

6.3 Leistungsdiagramm für VEX330-2..............................................................................34

6.4 Ersatzteilliste und Bestellen von Ersatzteilen...........................................................35

6.5 EG-Konformitätserklärung..........................................................................................35

Verbotssymbol

Gefahrensymbol

Warnhinweise:

Nicht öffnen...

Verbotene

Anwendungs-

bereiche

Kein Kanal-

anschluss

Anwendungs-

bereich der

Anleitung

Nichtbeachtung von Anweisungen, die mit einem Verbotssymbol

gekennzeichnet sind, ist mit Lebensgefahr verbunden.

Nichtbeachtung von Anweisungen, die mit einem Gefahrensymbol gekennzeichnet

sind, ist mit Risiko für Personen- bzw. Sachschäden verbunden.

...Wartungstür erst nach Abschalten der Versorgungsspannung am

Wartungsschalter öffnen.

Das Lüftungsgerät darf nicht zum Transport von Festpartikeln

oder in Bereichen mit Risiko für explosive Gase benutzt werden.

Falls ein oder mehrere Stutzen nicht an einen Kanal angeschlossen

werden:

Ein Schutznetz mit einer Maschenweite von maximal 20 mm (gemäß EN

294) montieren.

Diese Anleitung gilt für Lüftungsgeräte von EXHAUSTO. Für mitgeliefertes Zubehör und

zusätzliche Ausrüstung wird auf die jeweilige Betriebsanleitung dieser Erzeugnisse

verwiesen.

Die Sicherheit von Personen und Ausrüstung sowie einwandfreier Betrieb des

Lüftungsgerätes wird durch Befolgen der Anweisungen dieser Betriebsanleitung erzielt.

Die EXHAUSTO A/S lehnt jegliche Haftung für Schäden ab, die auf Verwendung des

Produktes gegen die Weisungen und Anweisungen dieser Betriebsanleitung

zurückzuführen sind.

Zubehör Aus der Ankreuzliste auf der Vorderseite geht das mit dem Lüftungsgerät mitgelieferte

Zubehör hervor.

Hinweis Bei Nachmontage von EXHAUSTO-Zubehörkomponenten, sind diese bitte in die Liste

auf der Vorderseite einzutragen.

3/36

3002926-2010-01-01.fm

Bezeichnungen in

der Anleitung

Komponente

Bezeichnung

Funktion

4/36

Komponente

Bezeichnung

Funktion

PHCE Vorheizelement/Pre-ice TE22 Temperaturfühler Zuluft

CHCE Nachheizelement/Comfort-heat Tice Temperaturfühler für Eis im

Wärmetauscher

M1 Abluft/Fortluft Motor LSF/LSFR Absperrklappe Außenluft

M2 Außenluft/Zuluft Motor LSA Absperrklappe Fortluft

M3 Bypassmotor BT40/BT50 Brandthermostat 40°C/50°C

(Abluft)

PDS1 Filterwächter Abluft BT70 Brandthermostat 70°C (Zuluft)

PDS2 Filterwächter Außenluft TSA70 Überhitzung Elektroheizelement

(automatisches Reset)

TE11 Temperaturfühler Abluft TSA90 Überhitzung Elektroheizelement

(manuelles Reset)

TE21 Temperaturfühler Außenluft nach

PHCE

3002926-2010-01-01.fm Produktinformation

1.Produktinformation

1.1 Anwendung

Komfortlüftung Das EXHAUSTO-Lüftungsgerät wird für Ventilationsaufgaben im Bereich

Komfortlüftung eingesetzt. Der Temperatureinsatzbereich des Geräts ist -20°C...40°C

Außentemperatur. Ein vernünftiger Betrieb bei niedrigen Außentemperaturen erfordert

jedoch den Einbau eines Vorheizelements.

Verbotene Anwendungsbereiche

Das Lüftungsgerät darf nicht zum Transport von Festpartikeln oder in Bereichen mit

Risiko für explosive Gase benutzt werden.

1.2 Anforderungen an die Umgebung

Montage Das Gerät ist für die Montage in Gebäuden und ausschließlich zur Deckenmontage

vorgesehen!

1.2.1 Platzbedarf

Reduzierter

Platzbedarf

Die folgende Übersicht zeigt, wie viel Platz für die Öffnung der Gerätetür erforderlich ist.

1765

Die Tür lässt sich an den Scharnieren abschrauben und seitlich verschieben, wodurch

der Platzbedarf von 1765 mm auf 800 mm reduziert werden kann.

Siehe Abschnitt 1.4 "Hauptabmessungen VEX330" Seite 9. für zusätzliche

Abmessungen.

5/36

800


1.2.2 Anforderungen an die Decke

1.2.3 Kondensatabfluss

Bei Aufhängung des Geräts muss eine Reihe Anforderungen an die Decke erfüllt sein.

Sie muss

• eben sein,

• schwingungsresistent sein

• waagerecht sein oder ein Gefälle in Richtung des Kondensatabflusses

aufweisen

• in der Lage sein, das Gewicht des VEX-Geräts (165 kg) zu tragen.

In unmittelbarer Nähe des Geräts muss für einen Kondensatabfluss gesorgt werden.

Siehe ferner den Abschnitt “Mechanische Montage”.

1.2.4 Anforderungen an das Kanalsystem

Kanalanschluss Zur Erzielung maximaler Leistung bei minimalem Energieverbrauch muss das Gerät mit

einem geraden Kanal von mindestens 750 mm vor und nach dem Gerät angeschlossen

werden.

Schalldämpfer Das Kanalsystem ist mit Schalldämpfern nach den Vorgaben des Projektverantwortlichen

gemäß den Vorschriften für den Einsatzort auszuführen.

Isolierung Das Kanalsystem ist aus folgenden Gründen zu isolieren

• Kondensation

• Schallemission

• Wärme-/Kälteverlust

Kein Kanal-

anschluss

1.3 Beschreibung

1.3.1 Die Funktion des Lüftungsgerätes

Falls ein oder mehrere Stutzen nicht an einen Kanal angeschlossen

werden:

Ein Schutznetz mit einer Maschenweite von maximal 20 mm (gemäß EN

294) montieren.

Das Lüftungsgerät ist stufenlos regelbar und hat einen niedrigen Energieverbrauch.

Betriebsebene Die Regelung verfügt über drei Betriebsebenen:

Betriebsmodus Betriebsebene

Ventilation

abgeschaltet

-

Ventilation in Betrieb Das Gerät läuft mit einem konstanten Ventilationsniveau

Die Ventilation ist mit

Uhrfunktion in

Betrieb

Das Gerät läuft nach einem Wochenprogramm, bei dem

bis zu 10 Ventilationsniveaus innerhalb eines Wochenzyklus

eingestellt werden können.

Siehe ferner die “Bedienungsanleitung für VEX300” für nähere Information über die

Uhrfunktion.

6/36


1.3.2 Aufbau des Lüftungsgerätes

Übersichtszeichnung

Pos.

Nr.

Abluft

Der Aufbau des Gerätes geht aus der folgenden Zeichnung hervor (bei geöffneter Tür):

Zuluft

Bauteil Funktion

1 Bypassmotor Motor für Bypassklappe (Pos. 12)

2 EXpert-Steuerung Steuerung für VEX300

3 Filterwächter für Abluft Meldet der Steuerung, wenn der Außenluftfilter ausgetauscht werden

soll.

4 Filterwächter für Außenluft Meldet der Steuerung, wenn der Zuluftfilter ausgetauscht werden soll

5 Anschlusskasten Elektrischer Anschluß, sowie Anschluß von diversem Zubehör

6 Aufhängebeschlag Beschlag zur Befestigung an der Decke

7 Fortluftventilator Sorgt für die Abführung “verbrauchter” Luft

8 Filter für Außenluft Filtriert die Außenluft

14

15

16

17

1 2 3 4 5 6

13

9 Vereisungsüberwachung Ermittelt die Temperatur im Gegenstromwärmetauscher, damit die

Regelung gegen Eisbildung schützen kann.

10 Gegenstromwärmetauscher Leitet die Wärme von der Abluft zur Zuluft

11 Bypasskanal Leitet die Luft um den Gegenstromwärmetauscher herum, wenn ein

Wärmetausch nicht erforderlich ist

12 Bypassklappe Bei Betrieb mit Wärmerückgewinnung ist die Bypasklappe geschlossen,

so dass die Luft durch den Gegenstromwärmetauscher geleitet

wird. Bei Bypassbetrieb ist die Klappe offen, und die Luft wird am

Wärmetauscher vorbeigeleitet

13 Filter für Abluft Filtriert die Abluft (die vom Raum abgeführte Luft)

14 Zuluftventilator Sorgt für Frischlufteinbringung

15 Tür Nach unten gerichtete Tür für Inspektion, Reinigung und Wartung

16 Kondensatwanne Fängt das Kondenswasser auf

17 Stutzen für

Kondensatabfluss

Leitet das Kondenswasser von der Kondensatwanne ab

12

7/36

11

10

9

8

7

Fortluft

Außenluft


Gehäuse Das Gehäuse besteht außen wie innen aus Aluzinkblech. Das Gehäuse ist mit 50 mm

Mineralwolle isoliert, Oberteil und Tür jedoch nur mit 25 mm.

Ventilatoren Das Gerät verfügt über 2 Zentrifugalventilatoren für Abluft bzw. Zuluft.

Gegenstromwärmetauscher

Der Gegenstromwärmetauscher des Geräts ist aus Aluminium hergestellt und hat eine

hohe Leistungsfähigkeit. Der Gegenstromwärmetauscher kann zwecks Reinigung

herausgenommen werden.

Filter An der Abluft- wie an der Außenluftseite befinden sich eingebaute Kassettenfilter.

Kondensatabfluss Der Kondensatabfluss befindet sich an der Tür; bezüglich Position siehe nächste Seite.

Die Kondensatwanne befindet sich innen in der Tür. Beim Öffnen der Tür kann sich noch

ein Kondenswasserrest in der Wanne befinden.

Bypasskonstruktion

Das Gerät verfügt über eine Bypasskonstruktion mit stufenloser Regelung, die für eine

temperaturabhängige Wärmerückgewinnung bzw. Kälterückgewinnung (wenn möglich!)

sorgt.

8/36


1.4 Hauptabmessungen VEX330

1765

390

478,7

1043,4

O 250

O 250

190

1385

9/36

1410

1219,7

60

300 478,2

O 250

704,2

190

O 250

378,6

Kondensatwanne

½"M


Ansicht Grundriss

Zeichnung

26

1359

931,3

50 1447

1385

50

Abluft

Ansicht durch Geräte-Rückwand

(Türen gehen nach unten auf!)

Außenluft

Zuluft

366,6

O 11

32

10/36

Fortluft

190,3

931,8

1410

300

RD11956DE-01

3002926-2010-01-01.fm Handling

2.Handling

2.1 Auspacken

Lieferung Die Lieferung umfasst:

• Lüftungsgerät.

• Mitgeliefertes Zubehör (geht aus der Ankreuzliste auf der Vorderseite dieser

Anleitung hervor).

Verpackung Bei der Lieferung ist das Gerät senkrecht auf einer Einwegpalette befestigt und in

Klarsichtfolie verpackt.

Entfernen von

Transportverpackung

Hinweis

2.1.1 Gewicht

2.2 Transport

Transportausrüstung

2.2.1 Transportmaße

Abmessungen des

Geräts

Unmittelbar vor der Montage des Geräts

folgendes vornehmen:

• Transportbeschläge (1) und

Transportstreben (2) entfernen.

• Das Lüftungsgerät vorsichtig hinlegen.

Die Transportbeschläge (1) werden später als

Aufhängungsbeschläge benutzt.

Transportstreben (2) entsorgen.

Nach Entfernen der Folie ist das Gerät

gegen Schmutz und Staub zu schützen:

• Die Abdeckung der Stutzen des

Gerätes erst entfernen, wenn die

Stutzen an die Lüftungskanäle

angeschlossen werden.

• Das Gerät während der Montage

möglichst geschlossen halten.

Siehe den Abschnitt "Technische Daten" bezüglich Angaben über das Gewicht des

Gerätes.

Das Lüftungsgerät auf der Einwegpalette transportieren

Falls die Einwegpalette nicht benutzt wird, müssen die Gabeln des Hubgerätes eine

ausreichende Länge haben, um das Gerät über die gesamte Länge zu unterstützen und

eine Beschädigung des Gerätebodens zu vermeiden.

Das Gerät darf nicht an Stutzen oder am Anschlusskasten angehoben werden.

Die Abmessungen des Geräts gehen aus der folgenden Übersicht hervor, und sie

dienen als Anleitung für die Größe der Öffnung, die für die Passage des VEX-Geräts

erforderlich ist:

Länge Breite Höhe

VEX330 1505 mm 1480 mm 390 mm (einschl. Beschläge)

11/36

1

2

3002926-2010-01-01.fm Mechanische Montage

3.Mechanische Montage

3.1 Aufhängung des Geräts

Hinweis Es ist wichtig, dass das Lüftungsgerät waagerecht aufgehängt wird oder ein Gefälle in

Richtung des Kondensatabflusses aufweist, da dies für das Auffangen und Ableiten des

Kondenswassers maßgeblich ist.

3.1.1 Deckenmontage

Dimensionierung Die Befestigung des Gerätes an der Decke ist nach dem Gewicht des

Geräts (165 kg) zu dimensionieren. Die Befestigung ist nach den

Vorgaben des Projektverantwortlichen auszuführen.

Montageskizze

Montage

ø8,5

Pos. Anzahl Beschreibung

1 4 Aufhängebeschläge (feuerverzinkter Flachstahl),

ø 8,5 Bohrungen

2 12 Schraube M8 (rostfreier Stahl)

3 12 Scheibe ø 8 (rostfreier Stahl)

Schritt Vorgehen

12/36

1

2+3

1 Den Aufhängebeschlag am Gerät montieren.

2 Die Befestigung des Gerätes an der Decke ist nach den Vorgaben

des Projektverantwortlichen auszuführen.

3 Kontrollieren, dass das Gerät waagerecht hängt oder ein Gefälle in

Richtung des Kondensatabflusses aufweist.


3.2 Einstellung der Filterwächter (Zubehör)

Funktionsweise Die Filterwächter überwachen die Filter im Lüftungsgerät durch Erfassen des

Druckverlustes in den Filtern. Pro Filter ist jeweils ein Filterwächter montiert. Wenn der

Druckverlust den am Filterwächter eingestellten Wert überschreitet, leuchtet das

Filtersymbol am Bedienpanel.

Positionierung Die Filterwächter befinden sich im Anschlusskasten. Ein Schnappschloss vereinfacht

den Zugang zu den Filterwächtern, damit sie beim Einstellen leicht herausgenommen

werden können.

Werkseinstellung Ab Werk sind die Filterwächter auf den niedrigsten Skalenwert eingestellt. Daher wird

beim Einschalten ein Filtersymbol am Bedienpanel angezeigt.

Einstellen der

Filterwächter

EXHAUSTO empfiehlt einen Austausch der Filter, wenn der Druckverlust um 100 Pa

angestiegen ist, was einer Reduzierung von 12 - 15% der Luftmenge entspricht. Die

Filter sind jedoch mindestens alle 6 Monate zu kontrollieren und mindestens 1 Mal pro

Jahr auszutauschen. Für die Filterwächter kann eine andere Einstellung gewählt

werden, falls ein anderes Intervall für den Filteraustausch gewünscht wird.

Hinweis Vor dem Einstellen der Filterwächter:

• Die Anlage muss auf max. Luftmenge eingeregelt sein.

• Die Filter müssen sauber sein.

Die Filterwächter einstellen, wie in der folgenden Übersicht beschrieben.


1 Den Deckel des Anschlusskastens demontieren.

2 Die max. Luftmenge am Bedienpanel einstellen (Niveau 9).

3 Dafür sorgen, dass etwaige Klappen im Kanalsystem geöffnet sind.

4 An beiden Skalen der Filterwächter drehen, bis das Filtersymbol am

Bedienpanel erlischt.

5 Langsam abwärts an der Skala drehen, bis das Filtersymbol erneut

erscheint.

Hinweis: Das System funktioniert sehr träge, so dass die Einstellung

langsam erfolgen muss. Eventuell den Einstellvorgang wiederholen.

6

7 Festlegen, bei welchem Druckverlust die Filter auszutauschen sind

(EXHAUSTO empfiehlt, dass die Filterwächter auf den abgelesenen Wert

+ 100 Pa eingestellt wird).

8 Den Filterwächter so einstellen, dass der Pfeil gegenüber dem

gewünschten Druckverlust steht.

13/36

Den Wert gegenüber

dem Pfeil ablesen..

RD10274-01


3.3 Temperaturfühler

Montage des

Zulufttemperaturfühlers

3.4 Kondensatableitung

3.4.1 Kondensatabfluss

Anschluss

Im Gerät sind 3 Temperaturfühler montiert (Abluft, Außenluft sowie Eiserfassung).

Der vierte Fühler erfasst die Zulufttemperatur, und dieser Fühler befindet sich bei

Lieferung aufgerollt in der Automatikbox.

Der Temperaturfühler erfasst die Zulufttemperatur und ist daher im Zuluftkanal zu

montieren (siehe die Übersicht Seite 7).

• Den Temperaturfühler durch eine der Gummitüllen in der Anschlussbox führen.

• Im Zuluftkanal ein 16 mm Loch für den Fühler bohren. Das Loch muss sich ca. 1

Meter vom Gerät befinden.

• Den Fühler mit 4 selbstschneidenden Schrauben montieren (keine EXHAUSTO-

Lieferung).

• Die Gummitülle am Temperaturfühler hat den Zweck, den Kanal abzudichten

sowie eine Leckage zu verhindern)

ca. 1 m

Den Kondensatabfluss an einen Bodenabfluss o.dgl. anschließen.

Den Kondensatabfluss unbedingt mit einem Geruchverschluss

versehen.

Frostrisiko Bei Frostrisiko:

Den Kondensatabfluss isolieren und frostfrei halten, eventuell mit

einem Heizkabel.

Positionierung Die korrekte Positionierung des Geruchverschlusses beim Kondensatabfluss geht aus

der untenstehenden Zeichnung hervor.

14/36

50

30

3002926-2010-01-01.fm El-Installation

4.El-Installation

Wartungs-

schalter

Achtung!

4.1 Umfang der Installation

Der elektrische Anschluss muss von einem Elektroinstallateur nach

den örtlichen Bestimmungen und gesetzlichen Vorschriften

ausgeführt werden.

Gemäß der Richtlinie Maschinen *) ist die Montage eines

Wartungsschalters bei der festen Installation des Geräts

vorgeschrieben.

Der Wartungsschalter muss...

• verschließbar oder sichtbar in der Nähe des Gerätes angeordnet sein.

• alle Pole von der Versorgungsspannung unterbrechen können

- Kontaktabstand mind. 3 mm bei jedem Pol,

• als Versorgungstrennung gemäß EN 60 204-1 ausgeführt sein.

Der Wartungsschalter ist nicht von der EXHAUSTO-Lieferung umfasst.

*)

Es wird auf die Richtlinie Maschinen (98/37/EF/-EEC/-EWG/-CEE) - Anhang 1 - Nummer. 1.6.3 “Trennung

von den Energiequellen” verwiesen.

Die Wartungstür zum Gerät darf erst nach Abschalten der

Versorgungsspannung am Wartungsschalter geöffnet werden.

Die El-installation des Lüftungsgerätes umfasst folgende Anschlüsse:

Übergeordnet: • Anschluss an Versorgungsspannung

Mitgelieferte

Ausrüstung:

Mögliche

Extraausrüstung:

• Bedienpanel

• Kühleinheit (keine EXHAUSTO-Lieferung)

• Kanalheizelement (keine EXHAUSTO-Lieferung)

• Absperrklappe für Fortluft LSA

• Absperrklappe für Außenluft LSF/LSFR

• Brandthermostate BT 40/50/70

• Filterwächter

4.2 Anschluss an Versorgungsspannung

• Das Versorgungskabel ist nach den geltenden gesetzlichen

Vorschriften anzuschließen.

• Die Erdklemme (PE) ist stets anzuschließen.

Diagramm Die Versorgungsspannung und der Wartungsschalter sind nach dem Diagramm auf

Seite 19 oder Seite 20 anzuschließen.

15/36


4.2.1 Vorsicherung und Versorgungskabel

Vorsicherung Die Vorsicherung muss für folgende Zwecke geeignet sein:

• Schutz gegen Kurzschluss des Gerätes.

• Schutz gegen Kurzschluss des Versorgungskabels.

• Schutz gegen Überlastung des Versorgungskabels.

Versorgungskabel Bei der Bemessung des Versorgungskabels sind die Verhältnisse am Montageort

einschließlich Temperatur- und Verlegungsverhältnisse des Kabels zu berücksichtigen.

• Das Gerät ist gegen indirekte Berührung zu schützen.

Vorzugsweise ist Erdanschluss, Nulleiter oder Fehlerspannungsschutzschalter

zu wählen.

• Falls in der Installation Fehlerstromschutzschalter montiert werden,

müssen diese so ausgerichtet sein, dass eine Auslösung bei

Gleichfehlerströmen mit DC-Inhalt (pulsierendem Gleichstrom)

erfolgt, HPFI-Schalter Typ A gemäss IEC 755 Amend. 2).

Fehlerstromschutzschalter müssen mit dem folgenden Symbol

gekennzeichnet sein:

Dimensionierung EXHAUSTO empfiehlt folgende Vorsicherung und Versorgungskabel:

VEX PHCE

1,5kW

CHCE

0,75kW

* Keine EXHAUSTO-Lieferung

Stromaufnahme

(max.

Phasenstrom)

(A)

16/36

Spannung

(V)

Sicherung

F1

(AgL)*

Kabel

W1*

Kabel

W2*

VEX330-1 2.7 1x230V+NE 10 3G1,5 3G1,5

ja 9.2 1x230V+NE 10 3G1,5 3G1,5

ja 5.9 1x230V+NE 10 3G1,5 3G1,5

ja ja 12.5 1x230V+NE 16 3G2,5 3G1,5

VEX330-2 6.5 1x230V+NE 10 3G1,5 3G1,5

ja 13.0 1x230V+NE 16 3G2,5 3G1,5

ja 6.5 3x400V+NE 10 5G1,5 5G1,5

ja 9.7 1x230V+NE 13 3G1,5 3G1,5

ja ja 9.8 3x400V+NE 13 5G1,5 5G1,5


4.3 Anschlusskasten

4.3.1 Bauteile im Anschlusskasten

Übersicht Die folgende Abbildung zeigt den Aufbau des Anschlusskastens:

A

B C D E

L

Pos. Komponente

A Sicherungen

K

B Versorgungsanschluss für internes Zubehör

17/36

J

C DIP-Schalter für Betriebseinstellung (siehe Abbildung Seite 18)

D Dioden für Betriebsüberwachung (siehe Abbildung Seite 18)

E Steuersignalanschluss für internes Zubehör

F Filterwächter für Außenluft (PDS2)

G Filterwächter für Abluft (PDS1).

H Klemmen für den Anschluss eines Bedienpanels

I Klemmen für den Anschluss von Lüftungszubehör

J EXpert-Steuerung

K Klemmen für Versorgungsspannung

L Bypassmotor

I

H

G

F

A


DIP-Schalter Die folgende Abbildung zeigt DIP-Schalter und Leuchtdioden an der EXpert-Steuerung:

Pos. Bauteil Funktion

1 RESET-Taste Reset von Überhitzung (OH) vom Heizelement (Err3 und

Err4)

2 5V Versorgung angeschlossen

3

Leuchtdioden

DIP-Schalter

1

2

ALARM MOTOR

EXHAUST

ALARM MOTOR

SUPPLY

3

*) Keine Alarmmeldung bei Überhitzung des Motors, aber der Motor schaltet ab. Die

Versorgung zum Gerät abschalten und wieder einschalten, um den Fehler zurückzustellen.

18/36

Leuchtet bei Alarm am Abluftmotor

Die Funktion wird nicht benutzt. *)

Leuchtet bei Alarm am Zuluftmotor

PHCE Leuchtet, wenn Vorheizelement in Betrieb ist

CHCE Leuchtet, wenn Komfortheizelement in Betrieb ist

BT40/70 Leuchtet, wenn Brandthermostat ausgelöst ist

DUCT HEAT Leuchtet, wenn Kanalheizregister freigegeben ist

1 BYPASS • OFF: Bypassmotor 0-10 VDC

• ON: Bypassmotor 2-10 VDC (Werkseinstellung)

2 PRESSOSTAT Auf ON setzen, wenn Filterwächter angeschlossen wird

3 BT • OFF: Das Gerät wird bei ausgelöstem

Brandthermostat abgeschaltet

• ON: Das Gerät läuft mit maximaler Ventilation bei

ausgelöstem Brandthermostat

4 AIR REDUCTION Auf ON setzen, wenn die Funktion Luftreduktion benutzt

werden soll (siehe “VEX300 Bedienungsanleitung”,

Abschnitt 2.4)

5 PHCE Auf ON setzen, wenn Vorheizelement angeschlossen ist

6 CHCE Auf ON setzen, wenn Komfortheizelement

angeschlossen ist

7 DUCT HEAT Auf ON setzen, wenn Kanalheizelement angeschlossen

ist (siehe evtl. Seite 24)

8 EXTERN CONTROL Auf ON setzen, wenn eine externe Bedarfsregelung

angeschlossen ist (siehe evtl. “VEX300

Bedienungsanleitung”, Abschnitt 2.5)


4.3.2 Anschlussdiagramm für 230 V Spannungsversorgung und Anschlusskasten

Diagramm Das folgende Diagramm zeigt den Anschluss der 230V Versorgungsspannung, des

Bedienpanels sowie diverser Zubehörbauteile, die am Anschlusskasten anzuschließen

sind. Für die einzelnen Anschlüsse wird auf folgende Seite verwiesen: Seite 23.

19/36


4.3.3 Anschlussdiagramm für 400V Spannungsversorgung und Anschlusskasten

Diagramm Das folgende Diagramm zeigt den Anschluss der 400V Versorgungsspannung, des

Bedienpanels sowie diverser Zubehörbauteile, die am Anschlusskasten anzuschließen

sind. Für die einzelnen Anschlüsse wird auf folgende Seite verwiesen: Seite 23.

20/36


Erläuterung zum

Diagramm

Hinweis Den Lieferumfang der Zubehörkomponenten entnehmen Sie bitte der Ankreuzliste auf

der Vorderseite dieser Anleitung.

4.3.4 Kabelplan

Bezeichnung Erläuterung

Der folgende Kabelplan zeigt das am Anschlusskasten anschließbare Zubehör.

21/36

Geliefert

von...

-F1 Vorsicherung in Schaltschrank Kunde

-Q1 Gruppenschalter in Schaltschrank Kunde

-Q2 Wartungsschalter allpolig Kunde

-W1 Versorgungskabel. Siehe

Kabeldimensionierung in Abschnitt 4.2

Kunde

-W2 Versorgungskabel. Siehe

Kabeldimensionierung in Abschnitt 4.2

Kunde


4.3.5 Klemmreihe des Anschlusskastens

Das folgende Schema gibt eine Übersicht über die an der Klemmreihe anschließbaren

Bauteile (Standard + Zubehör).

Komponente

Klemmreihe

Nr.

Anschluss folgender Bauteile...

Versorgung 1 - 5 • Anschluss an Versorgungsspannung

Alarm 6 - 8 • Externer Alarm (Ausgang)

Ext. cool 9 - 10 • Externe Kühleinheit (Ausgang)

Duct Heat 11 - 12 • Kanalheizelement (Ausgang)

Externes Ein/Aus 13 - 14 • Externer Schalter (Eingang)

PDS1 15 - 16 • Filterwächter Abluft

PDS2 17 - 18 • Filterwächter Außenluft

BT40/70 19 - 20 • BT40/BT50/BT70

OH Duct Heat 20 - 21 • Kanalheizelement Überhitzung (Eingang)

Extern 23 - 25 • Externer Sensor für Bedarfsregelung

LSF 26 - 28 • Absperrklappe Außenluft LSF (Zuluft)

LSA 29 - 31 • Absperrklappe Fortluft LSA (Abluft).

Panel 32 - 35 • Bedienpanel

22/36


4.4 Anschlüsse

Die Klemmen werden beim Anschließen des Bedienpanels sowie einer Reihe

Zubehörkomponenten benutzt.

Hinweis Für einige Klemmen (Druckwächter, Kanalwärme und extern Steuerung) gilt, dass der

jeweilige DIP-Schalter auf ON geschaltet sein muss.

4.4.1 Mitgeliefertes Zubehör

Der Anschluss ist gemäß den folgenden Anschlussdiagrammen vorzunehmen:

Bedienpanel Das Bedienpanel wird serienmäßig mit dem VEX300 mitgeliefert.

Hinweis: Kabellänge: max. 50 m.

Anschluss des

Bedienpanels

A


1 Die Schraube (A) am Boden des Panels entfernen und die beiden

Teile des Panels (B und C) trennen.

2 Das Kabel von der Automatikbox durch die Öffnung im hinteren

Teil des Panels (B) führen, und die Klemmen an der Rückseite

des Frontteils (C) gemäß obigem Diagramm anschließen.

3 Den hinteren Teil des Panels (B) mit den beiliegenden Schrauben

und Dübeln an der Wand montieren. Der Pfeil am hinteren Teil

des Panels muss nach oben zeigen.

4 Das Frontteil (C) mit der oberen Kante zuerst befestigen.

5 Die Schraube (A) erneut montieren.

23/36

B

C


4.4.2 Temperaturregelung

Kühleinheit Am VEX300 kann eine Kühleinheit angeschlossen werden. Die Automatik meldet

Kühlbedarf und leitet ein Freigabesignal an die Kühleinheit. Das Relais ist mindestens

3 Minuten eingeschaltet.

Hinweis! Max. Belastung: 8A.

Kanalheizelement Am VEX300 kann ein Kanalheizelement angeschlossen werden. Die Automatik meldet

Heizbedarf und leitet ein Freigabesignal an das Heizelement*.

DIP-Schalter 7 auf Position ON schalten. Das Relais ist mindestens 3 Minuten

eingeschaltet.


Hinweis! Falls das Heizelement nicht mit einer Thermosicherung (OH) ausgerüstet ist, muss eine

Drahtbrücke zwischen den Klemmen 21 und 22 gelegt werden.

4.4.3 Externes Steuersignal

Der Anschluss eines externen Steuersignals ermöglicht Bedarfsregelung der

Ventilation.

Mögliche Anschlussbeispiele:

• CO 2 -Sensor

• Feuchtefühler

• CTS-Anlage

Siehe ferner Beispiele in der “Bedienungsanleitung für VEX300” (Abschnitt 2.3.3)

DIP-Schalter 8 auf Position ON schalten.

Hinweis! • Bei einem externen Steuersignal ist es nicht möglich, das Ventilationsniveau

manuell zu regeln.

• Externes Steursignal: Maximalbelastung: 500 mA

24/36


4.4.4 Externes Ein/Aus-Signal

4.4.5 Alarmanzeige


Das Lüftungsgerät kann an ein externes Ein/Aus-Signal in der Form eines

potentialfreien Schaltkontaktes angeschlossen werden, der ein Abschalten des Geräts

ermöglicht, ohne die Versorgungsspannung zu unterbrechen. Das Ventilationsniveau

wird am Bedienpanel eingestellt.

• Das Relais schließt, wenn das Gerät an die Stromversorgung angeschlossen

wird.

• Das Relais schaltet bei Alarm (ausgelöster Brandthermostat, Motorüberhitzung,

Heizelementüberhitzung, Abschaltung wegen Eis im Wärmetauscher sowie

Fehler am Temperaturfühler).

• Es kann beispielsweise eine Sirene oder eine rotierende Warnblinkleuchte

angeschlossen werden, die bei Alarm ausgelöst wird.

25/36

3002926-2010-01-01.fm Wartung

5. Wartung

5.1 Öffnen des Geräts

5

In Verbindung mit Wartung und Reinigung ist es erforderlich, das Lüftungsgerät zu

öffnen.


Vor Öffnen der Tür den Strom am Wartungsschalter abschalten.

Das Gerät wie folgt öffnen:

1 Den Kondensatabfluss demontieren.

2 M8 Bolzen aus dem Deckel herausschrauben (Bit: NV 6 mm).

Der Deckel hängt jetzt an der Schnellschließvorrichtung, die nur als Hilfsscharnier

vorgesehen ist und nicht dazu benutzt werden darf, den Deckel allein zu halten.

3 Die Schnellschließvorrichtung öffnen.

4 Den Deckel mit dem Handgriff nach unten schwenken.

Hinweis!

• Die Wartungstür kann klemmen und muss daher vorsichtig geöffnet/demontiert

werden – sie wiegt 30 kg.

• In der Kondensatwanne im Deckel kann sich Restkondenswasser befinden.

Vor Arbeiten unter dem geöffneten VEX-Gerät stets kontrollieren,

dass folgendes korrekt montiert ist:

• Verriegelungsbeschlag des Gegenstromwärmetauschers

• Sicherheitsstifte der Motorsektionen

5 Die Tür lässt sich durch Demontieren der Scharniere ganz entfernen. Dies erfordert

2 Mann oder Hilfswerkzeug (Scherenhubbühne oder dergleichen).

6 Wartung des Lüftungsgeräts.

Nach der Wartung:

• Die Dichtleisten auf Schäden kontrollieren.

• Den Deckel schließen, die Schnellschließvorrichtung befestigen und die Bolzen

erneut montieren.

• Den Kondensatabfluss wieder montieren.

Siehe ferner die Abbildung Seite 5 bezüglich Öffnen des Deckels.

26/36

4

2

3

1

3002926-2010-01-01.fm Wartung

5.2 Wartungsschema

Empfohlene

Intervalle

5.3 Hygiene

Das untenstehende Schema enthält empfohlene Intervalle für die Wartung des

Geräts. Die Intervalle beziehen sich auf normale Betriebsverhältnisse. EXHAUSTO

empfiehlt, dass die Wartung des Gerätes den jeweiligen Betriebsverhältnissen

angepasst wird.

VDI 6022 Damit das VEX300-Gerät den strengen Hygieneanforderungen entspricht, die heute an

Lüftungsanlagen gestellt werden, wurde es vom Institut für Lufthygiene in Berlin getestet

und abgenommen. Das ILH ist ein Forschungsinstitut, an dem in den Bereichen

Hygiene und Lüftungstechnik geforscht wird mit dem Ziel, die (Hygiene-) Probleme in

Lüftungsanlagen zu identifizieren. Das Institut unterstützt darüber hinaus Unternehmen

mit technischen Lösungsmöglichkeiten.

VEX300 ist so konstruiert, dass die

Entstehung von Bakterien und die

Ansammlung von Schmutz auf ein

Mindestmaß reduziert werden, sowie dass

Reinigung auf optimale Weise durchgeführt

werden kann. Diese Maßnahmen wurden

ergriffen, um die Anforderungen der VDI

6022 / ILH Berlin zu erfüllen.

27/36

Monate

12 24

Filter

• Austauschen, wenn das Filtersymbol am Bedienpanel

blinkt. Ausgetauschte Filter sollten sofort in einen

Kunststoffbeutel gelegt werden, der dicht zu

verschließen und sorgfältig zu entsorgen ist. Filter

sollten mindestens 1 Mal jährlich ausgetauscht

werden.

×

• Kontrollieren, dass Dichtungen und Filterführung dicht

schließen.

×

Dichtungen und Dichtleisten

• Kontrollieren, dass sie dicht schließen. ×

Ventilatoren und Heizelemente

• Kontrolle vornehmen. ×

• Reinigung, siehe folgenden Abschnitt. ×

Gegenstromwärmetauscher/Bypassklappe

• Kontrolle vornehmen. ×

• Reinigung, siehe folgenden Abschnitt. ×

Kondensatabfluss

• Kontrollieren, dass der Abfluss nicht verstopft ist,

indem Wasser in die Kondensatwanne gegossen wird.

×

Kontrolle von Sicherheitsfunktionen

• Brandthermostaten. ×

Absperrklappe und Rauchgasklappe

• Kontrolle. ×

3002926-2010-01-01.fm Wartung

5.4 Wartung

5.4.1 Entnahme des Gegenstromwärmetauschers

Hinweis! Bei Arbeiten am Gegenstromwärmetauscher ist wegen der Zerbrechlichkeit der

Lamellen größte Vorsicht geboten.


Vor Öffnen des Lüftungsgeräts siehe bitte die Anweisungen auf Seite 26.

Den Gegenstromwärmetauscher wie folgt entnehmen:

• Die Bypassklappe in die Position geöffnet bringen

(senkrecht vor dem Wärmetauscher). Dies erfolgt

durch Betätigen der Taste am Bypassmotor (Pos. L

Seite 17), wodurch sich die Klappenplatte zur senkrechten

Position dreht.

• Die Vereisungsüberwachung demontieren.

• Darauf achten, wie die Vereisungsüberwachung montiert

ist.

Bei der erneuten Montage der Vereisungsüberwachung

muss deren Spitze sich 30-40 mm zwischen den Platten

des Wärmetauschers befinden. Gegebenenfalls

müssen die Platten vorsichtig auseinander gedrückt

werden.

• Die Montageschrauben des Gegenstromwärmetauschers

entfernen.

28/36

Hinweis: Der Gegenstrom-wärmetauscher ist

zweigeteilt und wiegt 2x12,5 kg.

Nur ein Teil nach dem anderen demontieren.

• Den Gegenstromwärmetauscher entnehmen.

• Den Wärmetauscher durch Spülen mit warmem

Wasser reinigen. Maximale Wassertemperatur 90°C.

• Den Gegenstromwärmetauscher montieren.

• Alle Sicherheitsvorrichtungen sowie die

Vereisungsüberwachung montieren.

• Die Wartungstür schließen.

3002926-2010-01-01.fm Wartung

5.4.2 Filterwechsel



Filter wie folgt wechseln:

29/36

• Den Filterdeckel abschrauben und entnehmen.

• Die Filterhalterung lösen.

• Die Filterhalterung nach unten kippen.

• Den Filter herausnehmen und wechseln.

• Vor der Montage eines neuen Filters die

Dichleisten auf Schäden untersuchen.

• Den Filter in die Filterhalterung legen und die

Montage in umgekehrter Reihenfolge der obigen

Beschreibung vornehmen.

3002926-2010-01-01.fm Wartung

5.4.3 Wartung/Reinigung des Motors

2

1

2

3



Den Motor wie folgt warten:

• Sicherheitsstifte (1) demontieren und die Mutter (2)

entfernen.

30/36

Hinweis: Gewicht der Motorsektion:

VEX330-1: 5 kg

VEX330-2: 6,5 kg

• Die Motorsektion kann jetzt entnommen werden.

Falls die Bypassklappe bei der Entnahme der Motorsektion

im Weg ist, die Taste am Bypassmotor betätigen

(Pos. L Seite 17), wodurch sich die Klappenplatte zur

senkrechten Position dreht.

• Die Motorsektion herausnehmen, drehen und mit der

Mutter (2) befestigen.

• Das Zentrifugalrad durch Staubsaugen reinigen und

evtl. mit einem feuchten Tuch nachwischen.

Hinweis: Die Schaufeln des Zentrifugalrades müssen

sorgfältig gereinigt werden, um Unwucht zu verhindern.

• Nach dem Reinigen des Zentrifugalrades kontrollieren,

dass das Gerät ohne Vibrationen läuft.

Falls die Motorsektion ganz herausgenommen werden

soll, muss das Kabel (3) vom Motor demontiert werden:

• Den Stecker am Motorblock los-schrauben und entfernen.

• Das Kabel durch Lösen der Dichtleiste um die

Bodenplatte der Motorsektion freimachen.

• Der Motor lässt sich jetzt heraus-schrauben und

entnehmen.

3002926-2010-01-01.fm Technische Daten

6.Technische Daten

Gewicht Tür 30 kg

Gegenstromwärmetauscher 2 x 12,5 kg

Motorsektion:

VEX330-1 5 kg

VEX330-2 6,5 kg

Gesamtgewicht des Gerätes 165 kg

Korrosionsklasse Korrosionsklasse C4 nach EN ISO 12944-2

Umweltschutzklasse M3 nach VVS AMA 98

Temperatur-

bereiche:

Medientemperatur (Luft): -20°C...40°C

Umgebungstemperatur (Betrieb) -20°C...40°C

Umgebungstemperatur

(kurzfristiger Betrieb, unter 6 Stunden): -20°C...50°C

Umgebungstemperatur außer Betrieb

(Lagerung, Transport): -30°C...60°C

Bedienpanel: Schutzart: IP20

Umgebungstemperatur: 0°C...50°C

Brandthermostaten Schalttemperatur, BT70: 70°C

Schalttemperatur, BT50: 50°C

Schalttemperatur, BT40: 40°C

Max. Umgebungstemperatur, Fühler: 250°C

Umgebungstemperatur Thermostatgehäuse: 0 - 80°C

Fühlerlänge: 125mm

Schutzart: IP40

Motorklappe Typ LS250-24 LSR250-24

Bezeichnung LSA/LSF LSFR

Motortyp NM24-F AF-24

Drehzeit 75-150 Sek. öffnen:150 Sek.

schließen:16 Sek.

Schutzart IP42 IP42

Umgebungstemperatur -20...50 °C -30...50 °C

Steuersignale aus

der

Hauptsteuerung

Externes Steuersignal

(24 V)

Kanalheizung Ausgang (Schliess-Relais),

max. Belastung: 8A

Externe Kühleinheit Ausgang (Schliess-Relais),


Externer Alarm Ausgang (Wechsel Relais),


Max. Belastung: 500mA

31/36


Filterdaten

Daten Einheit

Spannung, Heizelemente: 1 x 230 V

Leistung, Vorheizelement: 1,5 kW

Leistung, Nachheizelement (Komfort): 0,75 kW

Thermosicherung, TSA 70: 70°C

Thermosicherung, TSA 90: 90°C

Diagramm Anhand des folgenden Diagramms lässt sich der Temperaturanstieg der Luft bei einer

bestimmten Luftmenge für die beiden Heizelemente ermitteln.

.

32/36

VEX330-1 VEX330-2

F5 F7 F5 F7

Kassette H × B mm 2 Stck. 345x840

Dicke der Filterkassette mm 48

Filterfläche m 2 1,3 1,5 1,3 1,5

Filterklasse F5 (EU5) F7 (EU7) F5 (EU5) F7 (EU7)

Ausscheidungsgrad nach EN 779 % 96 >99 96 >99

Wirkungsgrad % 45 85 45 85

Volumenstrom m 3 /h 700 700 1100 1100

Anfangsdruckverlust Pa 65 95 115 150

Empfohlener Enddruckverlust bei normalem

Volumenstrom

Pa 165 195 215 250

Temperaturbeständig bis °C 80

6.1 Heizelemente


6.2 Leistungsdiagramm für VEX330-1

Leistungskurve mit F5-Filtern

SFP-Kurve (J/m 3 )

Arbeitslinien

A: Druckverlustzuschlag bei F7-Filtern

33/36


6.3 Leistungsdiagramm für VEX330-2

Leistungskurve mit F5-Filtern

SFP-Kurve (J/m 3 )

Arbeitslinien

A: Druckverlustzuschlag bei F7-Filtern

34/36


6.4 Ersatzteilliste und Bestellen von Ersatzteilen

Produktions-

nummer

Beim Bestellen von Ersatzteilen ist die Produktionsnummer anzugeben. Dadurch wird

gewährleistet, dass korrekte Ersatzteile geliefert werden. Die Produktionsnummer geht

aus der Vorderseite der mit dem Gerät mitgelieferten Anleitung sowie aus dem

Typenschild hervor.

Ersatzteilliste Für die VEX-Geräte werden folgende Teile als Ersatzteile geführt. Teile, die nicht aus

der Liste hervorgehen, können durch Anfrage an EXHAUSTO hergestellt werden (für

die Telefonnummer siehe bitte die Rückseite der Anleitung).

1. Komplette Motorsektion

2. Gegenstromwärmetauscher

3. Filter

4. Automatik

*) Der korrekte Typ läßt sich nicht durch die Produktionsnummer ermitteln. Stattdessen

sind Daten des Bauteils oder die Auftragsnummer anzugeben.

Siehe Dokument Nr. 3003822, Declaration of Conformity. Das Dokument befindet sich

innen an der Tür des VEX-Geräts. Sie finden die Konformitätserklärung auch auf der

Webseite von EXHAUSTO, indem Sie unter der Dokumentennummer suchen.

35/36

Ersatzteil

5. Temperaturfühler (Reparatursatz für 1 Stück Fühler)

6. Bypassklappenmotor

7. Bedienpanel

6.5 EG-Konformitätserklärung

8. Filterwächter-Druckwächter

9. Klappenmotor für Absperrklappe *)

3002926-2010-01-01.fm

EXHAUSTO A/S

Odensevej 76

DK-5550 Langeskov

Tel.: +45 6566 1234

Fax: +45 6566 1110

exhausto@exhausto.dk

www.exhausto.dk

EXHAUSTO GmbH

Am Ockenheimer Graben 40

D-55411 Bingen-Kempten

Tel.: +49 6721 9178-112

Fax: +49 6721 9178-97

info@exhausto.de

www.exhausto.de

EXHAUSTO NORGE A/S

Lilleakerveien 25

N-0283 Oslo

Tel.: +47 2412 4200

Fax: +47 2412 4201

post@exhausto.no

www.exhausto.no

EXHAUSTO Ventilation Ltd.

Unit 1, Pelham Court

Pelham Place

Broadfield - Crawley

West Sussex - RH11 9SH

Tel. +44 (0) 1293 511555

Fax +44 (0) 1293 533888

info@exhausto-ventilation.co.uk

www.exhausto-ventilation.co.uk

EXHAUSTO AB

Verkstadsgatan 13

S-542 33 Mariestad

Tel.: +46 501 39 33 40

Fax: +46 501 39 33 41

info@exhausto.se

www.exhausto.se

SCAN-PRO AG

Postfach 74

CH-8117 Fällanden

Tel.: +41 43 355 34 00

Fax: +41 43 355 34 09

info@scanpro.ch

www.scanpro.ch

EXHAUSTO Suomi

Nummiperkontie 21

FI-21250 Masku

Tel.: +358 45 113 2628

Fax: +358 2 432 0013

info@exhausto-ventilation.fi

www.exhausto-ventilation.com

INATHERM B.V.

Vijzelweg 10

NL-5145 NK Waalwijk

Tel.: +31 416 317 830

Fax: +31 416 342 755

sales@inatherm.nl

www.inatherm.nl

BM Vallá hf

Stórhöfda 23

IS-110 Reykjavik

Tel.: +354 530 3400

Fax: +354 530 3401

bmvalla@bmvalla.is

www.bmvalla.is

VEX330 - EXHAUSTO DK

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

VEX330 - EXHAUSTO DK

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
