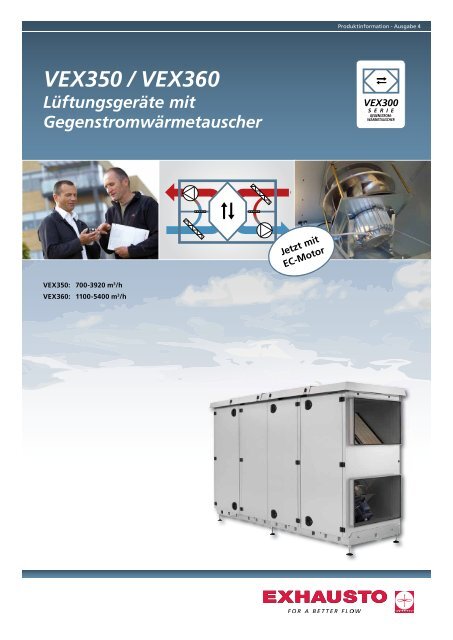

VEX350 / VEX360

VEX350 / VEX360

Lüftungsgeräte mit

Gegenstromwärmetauscher

VEX350: 700-3920 m 3 /h

VEX360: 1100-5400 m 3 /h

Tuloilma

Ulkoilma

Poistoilma

Jäteilma

RD12861FI-01

Jetzt mit

EC-Motor

Produktinformation - Ausgabe 4

Inhaltsverzeichnis

Das Gerät mit vielen

Möglichkeiten ............................... 4

VEX350 (700-3920 m 3 /h) ............... 6

- Technische Daten ....................................................... 6

- Leistungskurven - Kompaktfi lter .................................. 7

- Temperaturwirkungsgrad ............................................ 7

- Schalldaten ................................................................. 8

- Maßskizzen ............................................................... 9

- Daten für Wasserheizregister ................................... 10

- Maßskizzen - Zubehör .............................................. 11

VEX360 (1100-5400 m 3 /h) ........... 12

- Technische Daten ..................................................... 12

- Leistungskurven - Kompaktfi lter ................................ 13

- Temperaturwirkungsgrad .......................................... 13

- Schalldaten ............................................................... 14

- Maßskizzen ............................................................. 15

- Daten für Wasserheizregister ................................... 16

- Maßskizzen - Zubehör .............................................. 17

EXact Automatik ......................... 18

- Betrieb und Bedienung ............................................. 18

- Anschluss an externe Einheiten ................................. 19

- Innovative Vereisungsüberwachung und ......................

Enteisungsfunktion ................................................... 20

- Luftwege - Winter-/Sommerbetrieb........................... 21

- Energieberechnung ................................................... 22

- Funktionsübersicht .................................................... 23

- Funktionsübersicht für Zubehör ................................ 24

- Standardfunktionen .................................................. 25

- Technische Daten, Module ........................................ 26

- VEX350/VEX360 ohne Automatik ............................ 26

VEX350/VEX360 Allgemein ........ 27

- Kabelpläne ............................................................... 27

- Prinzipskizzen / Abkürzungen ................................... 30

Zusätzliche Information

Die Voraussetzungen für Leistungsdaten und Schalldaten

fi nden Sie auf unserer Website unter den jeweiligen

Produkten.

Dort können Sie auch professionelle Berechnungen

erstellen und Preise für Geräte und Zubehör fi nden.

www.exhausto.de

2

VEX350 und VEX360

Die VEX300-Serie mit Gegenstromwärmetauscher ist jetzt bis

5400 m 3 /h erhältlich. Die Geräte VEX350 und VEX360

werden in Sektionen geliefert und zeichnen sich durch

einen niedrigen Energieverbrauch und einen hohen

Temperaturwirkungsgrad aus.

Gehäuse

Das Gehäuse der VEX350- und VEX360-

Geräte besteht aus Aluzink AZ185 C4 und

ist und mit 50 mm Mineralwolle isoliert.

Externes Heizregister

Als Zubehör erhältlich. Das Heizregister

wird in Verbindung mit dem Bypass-

Enteisungsprinzip verwendet.

Kanalanschluss

Die Geräte werden

mit rechteckigen

Kanalanschlüssen

(METU-Schienensystem)

geliefert.

Doppelbypass

Standardmäßig mit zwei modulierenden

Bypässen. Bei Sommerbetrieb ohne Wärme-/

Kälterückgewinnung wird sowohl Außenluft als

auch Abluft um den Gegenstromtauscher

geleitet, um den Energieverbrauch zu reduzieren.

Montagesockel

Ein Montagesockel inkl. Stellfüße gehört zum Standardlieferumfang,

und wird in Einzelteilen mitgeliefert.

Hochleistungsfähige


Die Geräte sind mit hochleistungsfähigen

Gegenstrom wärme tauschern mit 100 %

getrennten Luft strömen ausgerüstet.

Mit Hilfe des Bypass-Enteisungsverfahrens

ist kontinuierlicher Betrieb auch bei sehr

niedrigen Außentemperaturen möglich.

- Energieeffektive Geräte mit Gegenstromwärmetauscher

Die 4 Gegenstromwärmetauscher aus Aluminium geben

dem Gerät einen extrem hohen Wirkungsgrad:

Wirkungsgrad ohne Kondensation 80-85%

Wirkungsgrad mit Kondensation bis zu 94%

EXstream Performance

Alle Geräte sind mit dem Zentrifugalrad

von EXHAUSTO, dem

EXstream-Rad ausgerüstet, welches

mit seinem geringen Energieverbrauch

und niedrigen Schallpegel

zu den Branchenbesten zählt.

Integrierte Automatik

Steuerkabel und Versorgungskabel

werden in der integrierten Anschlussbox

angeschlossen, in dem

auch Sicherungsautomaten und

die Versorgungstrennung

(Wartungsschalter)

angeordnet sind.

Motorregelung (EC)

Die Ventilatormotoren sind mit

einer EC-Motorregelung zum

stufenlosen und energieeffi zienten

Betrieb ausgerüstet. Die

EC-Motoren entsprechen

der Klasse IE3 gemäß

der Ökodesign-Richtlinie.

Ventilatoraufhängung

Die Ventilatoren sind an

Schienensystemen auf gehängt,

die das Herausziehen und den

Luftmengen bis 5400 m 3 /h

RD12772-01

Service vereinfachen.

Die Konstruktion der

Aufhängung, bei der Motor, Zentrifugalrad

und Einlass eine Einheit bilden, bietet eine

optimale Schwingungsdämpfung.

Sie benötigen besonders schnelle Lieferung? Rufen Sie uns an!

3

EUROVENT Zertifi zierung

Die EXHAUSTO Geräte Typen VEX320-360 wurden alle

EUROVENT zertifi ziert. Die Zertifi zierung dokumentiert,

dass die angegebenen Daten von einer unabhänigen

Institution (im diesem Fall bei TÜV NORD) geprüft wurden.

In der Praxis bedeutet dies, dass die berechneten

Werte unserer Auslegungsprogramme QuickSelect und

EXselect im Test nachgewiesen sind.

EUROVENT Energiemarkierung

Die EXHAUSTO Geräte Typen VEX320-360 sind nach

den EUROVENT Richtlinien für Klassifi zierung von

Lüftungsgeräten energievermerkt. Die Energieklasse

entspricht den gesamten Energieverbrauch des Gerätes

bei den gegebenen Betriebsparametern.

Lesen Sie mehr auf www.exhausto.de/vex

Filter

Das Gerät kann mit

F5/F7-Filtern an

Außenluft und Abluft

geliefert werden.

AHU n° 10.12.505

Range: VEX100/200/320-360

Das Gerät mit vielen Möglichkeiten

Die Geräte können in Links- wie Rechtsausführung (Zuluftrichtung)

sowie für Außenmontage geliefert werden. Die

Zu- und Abluftstutzen können an den Seiten oder oben im

Gerät (jedoch nicht bei Außenmontage) angeordnet werden.

EXact Automatik

Die EXact-Automatik wurde von

EXHAUSTO entwickelt und verkörpert

die langjährige Erfahrung in der

Entwicklung von Lüftungsgeräten.

Im Mittelpunkt standen sowohl

Benutzerfreundlichkeit bei der

täglichen Benutzung als auch

die tech nisch orientierten

Benutzeroberfl ächen.

Hoher

Wirkungsgrad

Leistungsfähiger


mit optimalem

Wirkungsgrad.

Webserver

Die Regelung verfügt über einen

integrierten Webserver für einfachen

Anschluss, Regelung und Überwachung

von Gerät, Heizregister,

Kühlregister u.a.m.

Die Webserverfunktion ist einfach

zu benutzen, aber dennoch sind alle

Regelungsfunktionen über das

Bedienpanel des Geräts erreichbar.

Energiefreundlich

Niedrige SFP-Werte

= Niedriger

Energieverbrauch.

4

Benutzerfreundlich

Bedienpanel mit großem

Farbdisplay und benutzerfreundlichen

Symbolen

und Hilftexten.

Wartungsfreundlich

Die große Öffnung des Geräts bietet

einfachen Zugang für Wartung und

Reinigung. Filter, Gegenstromwärme

tauscher und Motorsektion

lassen sich zwecks Wartung,

Reinigung und Austausch (Filter)

leicht herausnehmen.

Die Scharniere ermöglichen eine

Demontage der Tür.

Sektionsgeteilt bei

Lieferung

Bei Lieferung ist das Gerät in

Sektionen aufgeteilt für den

Transport durch Türöffnungen

von min. 900 x 2000 mm (BxH).

Der Montagesockel wird

demontiert geliefert.

33

1

330

mm

10

4550 0 mm

2>

11700

0<

13

330

mmm

x 10

2

?

Online- Berechnung

Benutzerfreundliche

Website für Profi s mit

Neuheiten, kompletter

Dokumenta tion und

Auslegungs pro grammen.

e

RD12796-01

Außenmontage

Zur Außenmontage wird das Gerät mit montiertem, separatem

Dach geliefert. Die Konstruktion des Daches ermöglicht,

dass Kabel an beiden Seiten unter dem Dach sowie

an der Rückseite des Geräts herausgeführt werden können.

Motorventil, Klappen und Brandthermostate können ebenfalls

in einer Ausführung für Außenmontage geliefert werden.

VDI 6022

Die Geräteserien von EXHAUSTO sind gemäß der Norm für

Lufthygiene, VDI6022, von unabhängiger Stelle geprüft.

Die VDI 6022 stellt hohe Anforderungen an die Konstruktion

des Produktes, um optimale Reinigung und Wartung zu

gewährleisten.

Hygiejne

Die Geräte sind von der

Norm für Lufthygiene,

VDI 6022, von unabhängiger

Stelle geprüft.

Kompaktheit

Das Gerät lässt sich durch

herkömmliche Türöffnungen

(900 x 2000 mm)

transportieren.

5

Wir empfehlen dass außen montierte Geräte zuzätzlich befestigt

werden, da Windböen von Sturm- oder Orkanstärke die

Geräte sonst aus dem Gleichgewicht bringen können.

Der Kondensatablauf unter dem VEX-Gerät sind bei der

Installation gegen Frost zu sichern und zu isolieren.

Dadurch ist sichergestellt, dass frische

Luft ohne Verschmutzungsrisiko das

Gerät passiert.

dB

Geräuschgedämpft

Sie sparen Zeit und Geld

für die Schalldämpfung.

Vibrationsfrei

Ein Minimum an

Vibra tionen = weniger

Geräusch und keine

extra Kosten für

vibra tionsreduzierendes

Fundament.

VEX350

VEX350 Technische Daten (700-3920 m 3 /h)

Gerätedaten

Leistungsaufnahme 2,9 kW

Stromversorgung 3 x 400 V + N + PE ~ 50 Hz

Max. Phasenstrom 11,2 A (der Stromverbrauch erfolgt über zwei Phasen und ist nicht sinusförmig)

Max. Nullstrom 15,0 A (Bemessener Strom)

Hauptmaße ausschl. Stutzen und Kabeldurchführung Höhe = 1800 mm, Länge = 2632 mm, Tiefe = 945 mm

Integrierter Anschlusskasten für Automatikbauteile Höhe = 104 mm (siehe Maßangabe auf Seite 9)

Blechqualität Aluzink, AZ185, Korrosionsklasse C4 nach EN/ISO 12944-2

Isolierung 50 mm Mineralwolle

Kanalanschluss 500 x 800 mm

Wartungstüren (demontierbar) 4 Stck. seitenmontierte Türen

Filter

2 Stck. F5 Kompaktfilter á 3,6 m

(Außenluft/Abluft)

2 , 750 x 414 x 96 mm

2 Stck. F7 Kompaktfilter á 11,2 m2 , 750 x 414 x 96 mm

Gewicht: Betriebsbereites Gerät (3 Sektionen) Wärmetauschersektion:

Ventilatorsektion:

Sockel:

Insgesamt:

6

260 kg

2 stck. von je 150 kg

75 kg

635 kg

Hochleistungsfähiger Gegenstromwärmetauscher mit

4 Stck.

Aluminiumplatten

Wärmeübertragungsfläche 4 x 37,6 m2 = 150,4 m2 Ventilatordaten

Ventilatortyp EXstream, freilaufendes B-Rad

Vibrationsdämpfung

Daten von Motor und Motorregelung (MC)

An Schwingungsdämpfern aufgehängte Ventilatoren

Motortyp EC-Motor

Motorklasse gem. IEC 60034-30 IE3 (Premium Efficiency)

Spannungseingang 1 x 230 V

Überstromschutz Eingebaut

Regelung Stufenlos über Motorregelung (MC)

Regelsignal Mit integrierter Automatik

Modbus

Ohne Automatik

0-10 V DC

Zubehör

V350OD Das Gerät VEX350 wird versiegelt und mit Dach für Außenmontage geliefert (siehe Zeichnung Seite 9)

V350SPLIT Die Wärmerückgewinnungssektion wird für Demontage, Transport und Montage von zertifiziertem

Personal geliefert. Die Ventilatorsektionen werden wie üblich montiert geliefert.

LS500x80024D Absperrklappe 500 x 800 mm mit 24 V Motor

LSR500x80024D Absperrklappe 500 x 800 mm mit 24 V Motor mit Rückstellfeder

LS500x80024DOD Absperrklappe 500 x 800 mm mit 24 V Motor für Außenmontage

LSR500x80024DOD Absperrklappe 500 x 800 mm mit 24 V Motor mit Rückstellfeder für Außenmontage

HCW500x800UD Externes Wasserheizregister für Innenmontage 12,2 kg

HCW700x800U** Externes Wasserheizregister für Innenmontage 18,5 kg

CP500x800D Übergangsstück für HCW700x800U 13 kg

CP500x800HD Übergangsstück für HCW700x800U mit Revisionsöffnungen 14 kg

HCE500x800U9 Externes Nachheizregister (Elektro 9 kW), min. Luftmengde 2160 m3 /h 34 kg



** Leistungsoptimiert für Betrieb mit geringen Wassertemperaturen!

VEX350 Leistungskurven

VEX350 - 100 % Wärmerückgewinnung

Leistungskurve mit F5-Filtern

SFP-Kurve [J/m 3 ]

Arbeitslinien

A = Druckverlustzulage mit F7-Filter

B = Druckverlustzulage mit Heiz-/Kaltwasserregister

VEX350 Temperaturwirkungsgrad

Der Temperaturwirkungsgrad des VEX-Geräts wurde bei ver-

schiedenen Volumenstromverhältnissen wie folgt berechnet:

Zuluft

= 0,8 und 1,0

Abluft

7

VEX350 - 0 % Wärmerückgewinnung

Voraussetzungen der Leistungsdaten: www.exhausto.de/vex

Zur Berechnung der Leistungsdaten verweisen

wir auf unsere Produktauswahlprogramme

auf www.exhausto.de.

VEX Leistungsaufnahme: P [W] = SFP [J/m 1 3 ] x q [m v 3 /s]

SFP = [W/m3 /h] = SFP [J/m3 ]/3600

Wirkungsgrad mit Kondensation

Abluft = 20 °C/55 RH - Außenluft = -10 °C/50 RH

Gleichgewicht zwischen Zuluft/Abluft = 1,0

Wirkungsgrad ohne Kondensation mit Ungleichgewicht

Abluft = 25 °C/30 RH - Außenluft = 5 °C/50 RH


Wirkungsgrad ohne Kondensation nach EN308



ht = t2,2 - t2,1 = Temperaturwirkungsgrad

t1,1 - t2,1 t = Temperatur der Außenluft

2,1

t = Temperatur der Zuluft

2,2

t = Temperatur der Abluft

1,1

VEX350


VEX350 Schalldaten

VEX350 L WA1 - Saugseite VEX350 L WA2 - Druckseite

Schallleistung

Saugseite (Außenluft/Abluft):

L = L + K W1 WA1 W

LWA1 im Schema ablesen

L W1

L W2

L W3

LW2 LW2

LW1 LW1

2.2

2.1

2,2

2,1

Voraussetzungen für die Schalldaten:

www.exhausto.de/vex


Druckseite (Zuluft/Fortluft):

L = L + K W2 WA2 W


KW (dB) KpA Bereiche 63 125 250 500 1K 2K 4K 8K dB(A)

I -5 -8 -13 3 -9 -15 -21 -34

II 3 -1 1 0 -7 -14 -23 -33

I -9 -11 -13 -1 -4 -8 -14 -23

II -6 -7 -1 -4 -4 -7 -16 -23

I 17 5 1 1 -9 -16 -23 -30 -18

II 14 2 7 -6 -12 -18 -23 -24 -18

1.1

1,1

1.2

1,2

1,1 1.1

1.2 1,2

L LW1 W1

L

LW2 W2

L LW1 W1

L

LW2 W2

LpA3 LpA3

RD12726-01

RD12725-01

8


Umgebung

L W3 = L WA3 + K W

L WA3 im Schema ablesen

VEX350 L WA3 - Umgebung

Schalldruck

Umgebung

L pA3 = L WA3 + K pA

L WA3 im Schema ablesen

2)

1904

VEX350 Maßskizzen

VEX350 - LEFT (links) VEX350 - RIGHT (rechts)

1760

65

2,2,A

2,1,A

1800

1174 500

153 500

500

278

65

71 800

71 800

2632

385

824

500

2,2,B 1,1,B

828

200

945

2,2,A

2,1,A

DN32

1106

1)

1137

828

1,1,A

153

65

65

800 71

800 71

1,2,A

802

1,1,A

1,2,A

500

326

500

1222

RD12727DK-01

9

500

1222

1,1,A

1,2,A

500

326

65 2632 65

65

71

71

153 500

824 385

1,1,B

1,1,A

800

800

1,2,A

945

2,2,A

2,1,A

500

2,2,B

1137

DN32

828 1106 828

65

800 71

800 71

1.1 Abluft 1.2 Fortluft 2.1 Aussenluft 2.2 Zuluft

1) Einen Wartungsabstand entsprechend der Gerätetiefe vor dem Gerät reservieren

2) Mindestens 300 mm für Wartung reservieren

828

830

1190

1291

2450

1760

2582

828

1071

200

RD12780-01

802

1)

200

500

278

500

1174

Beim Transport der Wärmetauschersektion

durch Passagen lassen sich die Türen

demontieren, so dass Transport durch

Öffnungen von 900 x 2000 mm möglich ist.

Kondensatablauf

Der Kondensatablauf kann in alle 4 Richtungen

geführt werden. (Das Kondensatrohr

gehört nicht zur EXHAUSTO-Lieferung).

893

2638


(DN32)

1139

153

2,2,A

2,1,A

1800

448

2)

1904

805

RD12728DK-01

RD12815-01



VEX350 Zubehör - Wasserheizregister (HCW)

Es wird empfohlen, genaue Berechnungen des Heizwasserregisters anhand des EXselect

Auslegungsprogramms auf www.exhausto.de durchzuführen, in dem andere Voraussetzungen

als in der Tabelle angegeben gewählt werden können.

Normale Betriebssituation - Beispielsberechnungen von Wasserheizregisterleistungen

- Im Beispiel ist eine Luftmenge von ca. 60 % bei maximaler Enteisung bei -12 bzw.-20 °C Außentemperatur möglich.

VEX350 (3300 m 3 /h) / HCW700x800U / HCW500x800I Wasserheizregister (100 % Wärmerückgewinnung)

Außentemp./

Feuchte

Raumtemp./

Feuchte

Temperatur nach

Wärmetauscher

HCW

Leistung

Zulufttemp.

10

Wassermenge

Dp HCW K vs Dp Kvs

[°C / %] [°C / %] [°C] [kW] [°C] [l/h] [kPa] [kPa] [Pa]

-12 / 80 22 / 30 15 8 22 288 0,3 0,63 20 23

-20 / 85 22 / 30 14 13 22 432 0,6 1,0 20 23

Extreme Betriebssituation - Beispielsberechnungen von Wasserheizregisterleistungen

- Im Beispiel ist eine Luftmenge von 100 % bei Enteisung bei -12 bzw.-20 °C Außentemperatur möglich.

- Daher die relativ große Wassermenge.


Außentemp./

Feuchte

Raumtemp./

Feuchte



HCW

Leistung

Zulufttemp.

Wassermenge



-12 / 80 22 / 30 9 15 22 432 0,6 1,0 20 23

-20 / 85 22 / 30 1 25 22 1080 3,0 2,5 19 23

Voraussetzungen für die Berechnungsbeispiele

Voraussetzungen für HCW

Vorlauftemperatur des Wassers 50 °C

Abkühlung des Wassers, Dt min. 20 K

Genauigkeit berechneter Ergebnisse ± 10 %

Volumenstromverhältnisse 1,0

Wärmerückgewinnung 100 %

Hinweis

Bei Frostschutz mit Glykol sind die Leistungswerte in

obenstehender Tabelle um ca. 15-20 % zu reduzieren.

Dp

Luftseite

Dp

Luftseite

VEX350 Zubehör - Maßskizzen

Wasserheizregister - (HCW700x800U)

- ohne Isolierung - Leistungsoptimiert für Betrieb mit

geringen Wassertemperaturen!

735

55

500

209

860

800

Wahl von Elektroheizregister

Die Größe des Elektroheizregisters lässt sich anhand der

Berechnungsbeispiele für das Wasserheizregister berechnen.

596

536

1130

DN25 ( 1")

- hier mit 2 stck. CP500x800HD Übergangsstücken (Zubehör)

Elektroheizregister (HCE500x800U)

- ohne Isolierung

200 800

1019

500

538

600

770

RD12832-01

RD12836-01

11



56

148

56

538

500

DN15 (½”)

925

800

Es wird empfohlen, in jedem Einzelfall eine genaue

Berechnung mit Hilfe des Auslegungsprogramms EXselect

auf www.exhausto.de vorzunehmen.

37

37

88

RD12864-01



VEX360 Technische Daten (1100-5400 m 3 /h)

Gerätedaten

Leistungsaufnahme 5,0 kW

Stromversorgung 3 x 400 V + N + PE ~ 50 Hz

Max. Phasenstrom 18,0 A (der Stromverbrauch erfolgt über zwei Phasen und ist nicht sinusförmig)

Max. Nullstrom 23,5 A (Bemessener Strom)

Hauptmaße ausschl. Stutzen und Kabeldurchführung Höhe = 1800 mm, Länge = 2932 mm, Tiefe = 945 mm

Integrierter Anschlusskasten für Automatikbauteile Höhe = 104 mm (siehe Maßangabe Seite 15)

Blechqualität Aluzink, AZ185, Korrosionsklasse C4 iht. EN/ISO 12944-2

Isolierung 50 mm Mineralwolle

Kanalanschluss 500 x 800 mm

Wartungstüren (demontierbar) 4 Stck. seitenmontierte Türen

Filter

2 Stck. F5 Kompaktfilter á 3,6 m

(Außenluft/Abluft)

2 , 750 x 414 x 96mm

2 Stck. F7 Kompaktfilter á 11,2 m2 , 750 x 414 x 96 mm

Gewicht: Betriebsbereites Gerät (3 Sektionen) Wärmetauschersektion:

Ventilatorsektion:

Sockel:

Insgesamt:

12

310 kg

2 stck. von je 156 kg

80 kg

702 kg

Hochleistungsfähiger Gegenstromwärmetauscher mit

4 Stck.

Aluminiumplatten

Wärmeübertragungsfläche 4 x 49,9 m2 = 199,6 m2 Ventilatordaten

Ventilatortyp EXstream, freilaufendes B-Rad

Vibrationsdämpfung

Daten von Motor und Motorregelung (MC)

An Schwingungsdämpfern aufgehängte Ventilatoren

Motortyp EC-motor

Motorklasse gem. IEC 60034-30 IE3 (Premium Efficiency)

Spannungseingang 1 x 230 V

Überstromschutz Eingebaut

Regelung Stufenlos über Motorregelung (MC)

Regelsignal Mit integrierter Automatik

Modbus

Ohne Automatik

0-10 V DC

Zubehör

V360OD Das Gerät VEX350 wird versiegelt und mit Dach für Außenmontage geliefert (siehe Zeichnung Seite 15)

V360SPLIT Die Wärmerückgewinnungssektion wird für Demontage, Transport und Montage von zertifiziertem

Personal geliefert. Die Ventilatorsektionen werden wie üblich montiert geliefert.

LS500x80024D Absperrklappe 500 x 800 mm mit 24 V Motor

LSR500x80024D Absperrklappe 500 x 800 mm mit 24 V Motor mit Rückstellfeder

LS500x80024DOD Absperrklappe 500 x 800 mm mit 24 V Motor für Außenmontage

LSR500x80024DOD Absperrklappe 500 x 800 mm mit 24 V Motor mit Rückstellfeder für Außenmontage

HCW500x800UD Externes Wasserheizregister für Innenmontage 12,2 kg

HCW700x800U** Externes Wasserheizregister für Innenmontage 18,5 kg

CP500x800D Übergangsstück für HCW700x800U 13 kg

CP500x800HD Übergangsstück für HCW700x800U mit Revisionsöffnungen 14 kg




** Leistungsoptimiert für Betrieb mit geringen Wassertemperaturen!

VEX360 Leistungskurven

VEX360H - 100 % Wärmerückgewinnung VEX360H - 0 % Wärmerückgewinnung

Leistungskurve mit F5-Filtern

SFP-Kurve [J/m3 ]

Arbeitslinien

A = Druckverlustzulage mit F7-Filter

B = Druckverlustzulage mit Heiz-/Kaltwasserregister

VEX360 Temperaturwirkungsgrad

Der Temperaturwirkungsgrad des VEX-Geräts wurde bei ver-

schiedenen Volumenstromverhältnissen wie folgt berechnet:

Zuluft

= 0,8 und 1,0

Abluft

13

Voraussetzungen der Leistungsdaten: www.exhausto.de/vex

Zur Berechnung der Leistungsdaten verweisen

wir auf unsere Produktauswahlprogramme

auf www.exhausto.de.

VEX Leistungsaufnahme: P [W] = SFP [J/m 1 3 ] x q [m v 3 /s]

SFP = [W/m3 /h] = SFP [J/m3 ]/3600

Wirkungsgrad mit Kondensation

Abluft = 20 °C/55 RH - Außenluft = -10 °C/50 RH


Wirkungsgrad ohne Kondensation mit Ungleichgewicht



Wirkungsgrad ohne Kondensation nach EN308



ht = t2,2 - t2,1 = Temperaturwirkungsgrad

t1,1 - t2,1 t = Temperatur der Außenluft

2,1

t = Temperatur der Zuluft

2,2

t = Temperatur der Abluft

1,1



VEX360 Schalldaten

VEX360 L WA1 - Saugseite VEX360 L WA2 - Druckseite


Saugseite (Außenluft/Abluft):

L = L + K W1 WA1 W


L W1

L W2

L W3

LW2 LW2

LW1 LW1

2.2

2.1

2,2

2,1

Voraussetzungen für die Schalldaten:

www.exhausto.de/vex


Druckseite (Zuluft/Fortluft):

L = L + K W2 WA2 W


KW (dB) KpA Bereiche 63 125 250 500 1K 2K 4K 8K dB(A)

I -6 -8 -12 3 -7 -15 -22 -35

II 0 -1 2 1 -6 -12 -23 -32

I -7 -9 -11 -1 -5 -9 -15 -25

II -4 -5 0 -3 -4 -8 -16 -23

I 17 5 2 0 -8 -14 -20 -27 -18

II 15 3 7 -5 -10 -17 -22 -25 -18

1.1

1,1

1.2

1,2

1,1 1.1

1.2 1,2

L LW1 W1

L

LW2 W2

L LW1 W1

L

LW2 W2

LpA3 LpA3

RD12726-01

RD12725-01

14


Umgebung

L W3 = L WA3 + K W

L WA3 im Schema ablesen

VEX360 L WA3 - Umgebung

Schalldruck

Umgebung

L pA3 = L WA3 + K pA

L WA3 im Schema ablesen

2)

1904

1760

VEX360 Maßskizzen

VEX360 - LEFT (links) VEX360 - RIGHT (rechts)

65

2,2,A

2,1,A

1800

385 824

153 500 500 153

2,2,B 1,1,B

1174 500

278 500

828

65

200

945

2,2,A

71 800

71 800

2,1,A

1)

2932

DN32

1406

1137

1,1,A

800

800

1,2,A

802

828

65

65

1,1,A

1,2,A

326 500

1222 500

71

71

RD12729DK-01

15

1222 500

65 2932 65

1,1,A

1,2,A

326 500

65

153 500

1,1,B

824 385

1,1,A

71 800

71 800

1,2,A

2,2,A

2,1,A

500

2,2,B

200

65

278 500

1137

DN32

828 1406 828

1.1 Abluft 1.2 Fortluft 2.1 Aussenluft 2.2 Zuluft

1) Einen Wartungsabstand entsprechend der Gerätetiefe vor dem Gerät reservieren

2) Mindestens 300 mm für Wartung reservieren

828 1852

828

830

1441

2450

1760

2882

200

1071

893

RD12779-01

802

945 1)

800

800

71

71

153

Beim Transport der Wärmetauschersektion

durch Passagen lassen sich die Türen

demontieren, so dass Transport durch

Öffnungen von 900 x 2000 mm möglich ist.

1174 500


Der Kondensatablauf kann in alle 4 Richtungen

geführt werden. (Das Kondensatrohr

gehört nicht zur EXHAUSTO-Lieferung).

2938


(DN32)

1140

448

1800

2,2,A

2,1,A

805

2)

1904

RD12814-01

RD12730DK-01



VEX360 Zubehör - Wasserheizregister (HCW)

Es wird empfohlen, genaue Berechnungen des Heizwasserregisters anhand des EXselect

Auslegungsprogramms auf www.exhausto.de durchzuführen, in dem andere Voraussetzungen

als in der Tabelle angegeben gewählt werden können.

Normale Betriebssituation - Beispielsberechnungen von Wasserheizregisterleistungen

- Im Beispiel ist eine Luftmenge von ca. 60 % bei maximaler Enteisung bei -12 bzw.-20 °C Außentemperatur möglich.


Außentemp./

Feuchte

Raumtemp./

Feuchte



HCW

Leistung

Voraussetzungen für die Berechnungsbeispiele

Zulufttemp.

16

Wassermenge



-12 / 80 22 / 30 15 10,5 22 324 0,4 0,63 25 32

-20 / 85 22 / 30 14 16 22 540 0,9 1,0 25 32

Extreme Betriebssituation - Beispielsberechnungen von Wasserheizregisterleistungen

- Im Beispiel ist eine Luftmenge von 100 % bei Enteisung bei -12 bzw.-20 °C Außentemperatur möglich.

- Daher die relativ große Wassermenge.


Außentemp./

Feuchte

Raumtemp./

Feuchte



HCW

Leistung

Zulufttemp.

Wassermenge


[°C / %] [°C / %] [°C ] [kW] [°C] [l/h] [kPa] [kPa] [Pa]

-12 / 80 22 / 30 9 19 22 828 1,9 1,6 25 32

-20 / 85 22 / 30 1 32 22 1368 4,5 2,5 25 33

Voraussetzungen für HCW

Vorlauftemperatur des Wassers 50 °C

Abkühlung des Wassers, Dt min. 20 K

Genauigkeit berechneter Ergebnisse ± 10 %

Volumenstromverhältnisse 1,0

Wärmerückgewinnung 100 %

Hinweis

Bei Frostschutz mit Glykol sind die Leistungswerte in

obenstehender Tabelle um ca. 15-20 % zu reduzieren.

Dp

Luftseite

Dp

Luftseite

VEX360 Zubehör - Maßskizzen


- ohne Isolierung - Leistungsoptimiert für Betrieb mit

geringen Wassertemperaturen!

735

55

500

209

860

800

Elektroheizregister (HCE500x800U)


200 800

1019

500

538

Wahl von Elektroheizregister

Die Größe des Elektroheizregisters lässt sich anhand der

Berechnungsbeispiele für das Wasserheizregister berechnen.

596

536

1130

DN25 ( 1")

- hier mit 2 stck. CP500x800HD Übergangsstücken (Zubehör)

600

770

RD12832-01

RD12836-01

17



56

148

56

538

500

DN15 (½”)

925

800

Es wird empfohlen, in jedem Einzelfall eine genaue

Berechnung mit Hilfe des Auslegungsprogramms EXselect


37

37

88

RD12864-01


VEX350/360: Automatik

EXact Automatik

Die EXact-Komfortautomatik zeichnet sich durch erhöhten

Regelungskomfort sowie den damit verbundenen wirtschaftlichen

Betrieb der Lüftungsanlage aus. Sie kann allen Anforderungen

des täglichen notwendigen Bedarfs vor Ort wie z.B. Schule, Büro,

Wohnung o.ä. angepasst werden.

Die wesentlichsten Eigenschaften

• Einfache Bedienung

• Drei Benutzerebenen, zwei davon mit Passwort

(Techniker und Spezialisten)

• Mehrere Raumluftqualitätsstufen zur Anpassung der

Ventilation nach den aktuellen Bedürfnissen u.a. über eine

eingebaute Wochenuhr.

• Eingebauter Webserver zur Überwachung und Regelung

über Internet (TCP/IP)

• Anschlussmöglichkeit an CTS-Anlage über Modbus RTU als

Standard mit Möglichkeit für LON (Zubehör)

• Die Funktionsübersicht enthält weitere ausgewählte

Funktionen

HMI Bedieneinheit

Die Bedieneinheit ist so aufgebaut, dass sie sich in zwei

Zuständen bedienen lässt: In einem geschlossenen und in

einem offenen Zustand.

Im geschlossenen Zustand kann die allgemeine, tägliche

Bedienfl äche aufgerufen werden, und der Benutzer kann

somit nicht unbeabsichtigt erweiterte Menüs oder

Parameter ändern.

Im offenen Zustand bietet die Einheit Zugriff zu weiteren

Tasten und damit zu erweiterten Funktionen. Im offenen

Zustand erfolgt die Bedienung i.d.R. von einem Techniker

oder einem Spezialisten.

Temperatur-/

Ventilationsniveau

Das Temperatur- und Ventilationsniveau

lässt sich

schnell und einfach vorübergehend

ändern. Am

Display werden Sollwerte

und leichtverständliche

Symbole angezeigt.

Alarm/Warnung

Die EXact-Automatik warnt

im Falle von Betriebsstörungen

durch Anzeige eines

Warnsymbols. Bei ernsthafteren

Störungen wird die

Alarmglocke am Display

angezeigt.

18

23 °C

60 %

29-05-2009 14:32

Benutzermenü

Das Benutzermenü ist die

tägliche Bedienfl äche, die

über leichtverständliche Symbole

über den Zu stand der

Anlage informiert und gleichzeitig

eine vorübergehende

Änderung des Temperatur-

und Ventilations niveaus

ermöglicht

Externe Abschaltung

Wurde die Ventilationsanlage

von der externen Start-/

Stopp-Funktion abgeschaltet,

erscheint dieses Symbol

im Display.

3.1.1 Betriebseinstellungen

Innenklimaniveau >

Temp.reg. > Zuluft

Luftreg. >

1

Balance > 1,0

Regler >

Informativer Hilfstexte

Hilfstexte

Dank sehr informativer

Hilfstexte in Gelb ist der

Bedarf nach Hand büchern

und Anlei tungen gering.

Die Hilfstexte sind in der

Techniker- wie in der

Spezialistenebene zur

Verfügung.

Enteisung

Wenn die integrierte

Enteisungsfunktion in

Betrieb ist, wird das

Frostsymbol am Display

angezeigt.

Anschluss an externe Einheiten

Die EXact-Automatik erfüllt sämtliche

Regelungsanforderungen zur Erhaltung

eines perfekten Innenklimas

Webserver

Die EXact-Automatik wird standardmäßig mit einem Webserver

(TCP/IP) geliefert. Dadurch werden folgende Möglichkeiten

erzielt:

1. Ein PC vor Ort kann zwecks Überwachung und Konfi gura

tion am Gerät angeschlossen werden.

2. Das Gerät wird an ein lokales Netzwerk (LAN) angeschlossen,

mit Zugriff vom PC über dasselbe Netz.

3. Das Gerät wird ans Internet angeschlossen, mit Zugriff

von externen PCs.

Für alle Möglichkeiten gilt, dass abgesehen von einem

Browser keine Anforderungen an einen PC gestellt werden.

Der Webserver ist durch einen Zugriffscode geschützt.

Die Benutzeroberfl äche des Webservers ist in der gleichen

logischen Weise aufgebaut wie die Menüs im Bedienpanel.

Aufgrund der Einheitlichkeit ist das System einfach zu bedienen.

Das Übersichtfenster ist konfi guriert und zur Überwachung

des Lüftungsgeräts bereit. Der Webserver ist in der Lage, eine

E-Mail bei Alarm zu senden, Werte zu erfassen u.a.m.

Anschluss an CTS-Anlage

Die EXact-Automatik kommuniziert standardmässig über

Modbus-RTU. Eine CTS-Anlage, die Modbus benutzt, lässt sich

daher leicht am Gerät anschliessen.

Konvertierung zu anderen Protokollen

Zubehörmöglichkeiten:

MLON - Modul zur Konvertierung zum LON-Protokoll

MTCP - Modul zur Konvertierung zum Modbus TCP/IP

Manuell

Die EXact-Automatik

kann auf manuellem

Betrieb geschaltet sein,

und dies wird durch

das ”Handsymbol” am

Display angezeigt.

Wochenplan

Wenn die Automatik auf

Betrieb mit aktiviertem Wochenplan

eingestellt ist, wird

das ”Uhrsymbol” im Display

angezeigt. Gleichzeitig wird

das vom Wochenplan aktivierte

Klimaniveau angezeigt.

19

CTS

Internet (TCP/IP)

Konverter

Modbus

LON

Übersteuerung

Bei einer Sollwertänderung des

Temperatur- und Ventilationsniveaus

wird das Übersteuerungssymbol

angezeigt, bis die

Übersteuerung beim nächsten

Wechsel im Wochenplan beendet

wird.

Router

TCP/IP Modbus

TCP/IP Modbus

Modbus

EXHAUSTO

HMI

EXHAUSTO

HMI

EXHAUSTO

HMI

MIO

CO2

Sommer-/Winterzeit

Die EXact-Automatik wechselt

automatisch zwischen

Sommer- und Winterzeit.

Das Symbol zeigt die aktuelle

Einstellung.

RD12855-01

RD12204DK_DE_SE-02

VEX350/360: Automatik

VEX350/VEX360: Automatik

Innovative Vereisungsüberwachung

und Enteisungsfunktion

Schutz gegen Vereisung

Ja

Ist Ungleichgewicht

akzeptabel?

Nein

VERFAHREN 4

Funktionsreihenfolge

Die Außenluft wird stufenweise

um den Wärmetauscher

herumgeleitet


reduziert

Die Anlage schaltet in

Ruhezustand

Die Anlage wird jede

2. Stunde eingeschaltet und

kontrolliert den Stand

Bei allen Wärmerückgewinnungssystemen besteht ein Risiko

für Eisbildung. Die Situation wird von vielen Parametern

beeinfl usst, wobei die wichtigsten sind:

- Hoher Temperaturwirkungsgrad

- Hohe Feuchtigkeit in der Abluft

- Niedrige Außentemperatur

Wenn die Abluft ihre Energie abgibt (abgekühlt wird),

kondensiert die Feuchte zu Wassertropfen, die aus dem

Wärmetauscher laufen. Zur Sicherstellung eines niedrigen

Druckverlustes und Minimierung des Eisbildungsrisikos ist das

VEX350/VEX360-Gerät so gestaltet, dass das Kondenswasser

und die Abluft gemeinsam nach unten durch den

Wärmetauscher strömen.

Der hohe Wirkungsgrad bei gleichzeitiger niedriger

Außentemperatur bewirkt, dass es an gewissen Stellen im

Wärmetauscher sehr kalt wird, und dass das Wasser an

gewissen Stellen zu Eis gefrieren kann, wodurch die

Luftdurchströmung blockiert wird.

Die Erfassung von Eisbildung erfolgt anhand von

Druckverlustmessungen über den Wärmetauscher. Bei

niedriger Feuchtigkeit in der Abluft, z.B. von Büroräumen,

kann die Temperatur auf unter 0 °C absinken, ohne dass es zu

Eisbildung kommt. Dies bedeutet, dass eine Enteisung erst

Ja Nein

Nachheizregister

montiert

VERFAHREN 5



um den Wärmetauscher

herumgeleitet

Die Außenluft und die Abluft

werden stufenweise reduziert


Ruhezustand




20

VERFAHREN 6



reduziert


Ruhezustand




eingeleitet wird, wenn Eis vorhanden ist! Das heißt keine

unnötige Enteisung und keine Energieverschwendung.

Falls im Gegenstromwärmetauscher Eisbildung entsteht und

der Druckverlust durch den Wärmetauscher ansteigt, wird die

Enteisungsfunktion eingeleitet. Die Funktion hängt von

verschiedenen Verhältnissen ab, wie es aus dem obigen

Beispiel hervorgeht. Die Anleitung des Geräts enthält eine

eingehende Beschreibung der Verfahren.

Das VEX350/VEX360-Gerät ist mit Bypass-Enteisung konstruiert.

Das bedeutet, dass die Außenluft in größerem oder

kleinerem Maße um den Wärmetauscher und direkt zum

Nachheizregister geleitet wird. Dies stellt größere Anforderungen

an die Leistung des Nachheizregisters. Dafür lässt sich

jedoch ein verteuerndes Vorheizregister vermeiden.

RD12776-01

VEX350/VEX360 Luftwege - Winterbetrieb

Bei Winterbetrieb mit Wärmerückgewinnung wird

die Abluft oben eingeleitet und strömt gemeinsam

mit etwaigem Kondenswasser senkrecht durch den

Gegenstromwärmetauscher.

VEX350/VEX360 Luftwege - Sommerbetrieb

Bei Sommerbetrieb ohne Wärme-/Kälterückgewinnung

wird sowohl die Außenluft als die Abluft über den Bypass

um den Wärmetauscher herumgeleitet. Dadurch wird

der Innendruckverlust reduziert, der Stromverbrauch der

Ventilatoren geringer und der SFP-Wert sinkt.

21

Die Außenluft wird unten eingeleitet und strömt nach oben

durch den Wärmetauscher – im Gegenstrom. Das gezeigte

Gerät ist eine Links-Ausführung (Zuluftrichtung).

Falls in der EXact-Automatik Kälterückgewinnung gewählt

wird, werden beide Luftströme bei Sommer- wie bei Winterbetrieb

durch den Wärmetauscher geleitet. Das gezeigte Gerät

ist eine Links-Ausführung (Zuluftrichtung).

RD12777DE-01

RD12778DE-01

VEX350/VEX360: Automatik


Energie- und SFP-Berechnungen

Temperatur [°C]

35

30

25

20

15

10

5

0

-5

-10

-15

-20

-25

Energie von der Enteisung

Energie für die Enteisung

Winterbetrieb

Frankfurt

0 1000 2000 3000 4000 5000 6000 7000 8000

Außentemperatur

Wärmerückgewinnungstemperatur

Ablufttemperatur

Sollzulufttemperatur

Enteisungstemperatur

Beschränkung wegen Enteisung

Zulufttemperatur mit Motorwärme

Energieverbrauch

Die Energieberechnungen sind stark von der aktuellen

Situation sowie von der voraussichtlichen Abluft- und

Sollzulufttemperatur abhängig. Der Energieverbrauch für die

Enteisung ist stark von der Abluftfeuchte abhängig. Bei

Wohnungen beginnt die Vereisung des Wärmetauschers

typisch bei einer Außentemperatur von etwa -4 °C bis -6 °C,

wohingegen bei Büroräumen normalerweise keine Vereisung

vorkommt.

Es wird daher empfohlen, in jedem Einzelfall eine Energieberechnung

mit Hilfe des Auslegungsprogramms EXselect


Zur Minimierung des Energieverbrauchs für Enteisung ist es

wichtig, dass die Erfassung der Eisbildung anhand von

Druckverlustmessungen über den Wärmetauscher erfolgt,

wie es beim VEX350/VEX360-Gerät der Fall ist.

Bei korrekter Enteisung ergibt sich jedoch kein Unterschied

bei der eingesetzten Energiemenge, ungeachtet ob die

Energie von einem Vorheizregister, einem Nachheizregister

oder von den Heizkörpern im Gebäude (bei Luftmengen-

Ungleichgewicht) kommt. Wie aus der Abbildung hervorgeht,

wird die Energie für die Enteisung nicht verschwendet, denn

sie bewirkt, dass die Anlage in Betrieb gehalten, Energierückgewinnung

erfolgen und ein gutes Innenklima gesichert

werden kann.

SFP-Winterbetrieb

SFP-moduleriender Bypass

SFP-Sommerbetrieb

SFP-Kälterückgewinnung

22

Modulierender

Bypass

Sommerbetrieb

Zeit/h

4000 h/Jahr

2700 h/Jahr

Jahresdurchschnitt SFP: 1826 J/m

1700 h/Jahr

360 h/Jahr

3

á 2000 J/m3 á 1750 J/m3 á 1500 J/m3 á 2000 J/m3 8760 h/Jahr RD12863DE-01

SFP-Berechnungen

Mit Hilfe des Doppelbypasses im VEX350/360-Gerät wird der

Energiebedarf des Lufttransportes reduziert. In den Frühjahrs-

und Herbstperioden läuft die Anlage mit modulierendem

Bypass. In der Sommerperiode sind beide Bypassklappen voll

geöffnet (nicht bei Kälterückgewinnung) wodurch eine max.

Einsparung erzielt wird.

Im gezeigten Beispiel wird der luftmengenspezifische

Energieverbrauch im Jahresdurchschnitt von 2000 J/m 3 auf

1826 J/m 3 reduziert. Also keine unerhebliche Einsparung.

Die Berechnung ist auch in diesem Fall stark von den

Voraussetzungen abhängig und sollte in jedem Einzelfall

anhand von EXselect berechnet werden.

Im obengenannten Beispiel waren die

Voraussetzungen wie folgt:

Ablufttemperatur/Feuchte: 22 °C / 30 %RH

Sollzulufttemperatur: 20 °C

Temperaturwirkundsgrad 80 %

Kälterückgewinnung: Aktiv

Kälterückgewinnung

EXact-Automatik - Funktionsübersicht

Die Funktionen der Automatik sind in der folgenden Übersicht beschrieben.

Die folgenden Seiten enthalten eine detaillierte Beschreibung ausgewählter Funktionen.

Funktion / Bauteil Beschreibung

Filterwächter Drucksensoren zur Überwachung des Druckabfalls über Filter - übersteigt der

Druckabfall den eingestellten Wert, wird Alarm angezeigt

Bypass Bei modulierendem Bypass der Abluft wird die Wärmerückgewinnung reduziert,

damit die Sollzulufttemperatur eingehalten werden kann

Temperaturfühler 1) Im Abluftstutzen zum Messen/Regeln der Raumtemperatur

2) Im Fortluftstutzen zum Messen der Fortlufttemperatur

3) Im Außenluftstutzen zur Außentemperaturkompensierung und Nachtkühlung

4) Im Zuluftstutzen zum Messen/Regeln der Zulufttemperatur

5) Kanaltemperaturfühler

6) Raumtemperaturfühler

Thermosicherung Bei Überhitzungsrisiko der Motoren und Motorenregelungen wird die Anlage

abgeschaltet - manuelles Reset

Kanalrauchmelder/

Brandthermostat

40/50/70 °C

Absperrklappe - Außenluft

(bei Wasserheizregister

vorgeschrieben)

23

� Standard

� Zubehör

Kanalrauchmelder und Brandthermostate anschließbar. Die Funktion des Gerätes

bei ausgelöstem Thermostat ist einstellbar. �

Im Außenluftkanal montierte Klappe - schließt bei Anlagenstopp - mit motorbetriebener

Rückstellfeder lieferbar

Absperrklappe - Fortluft Im Fortluftkanal montierte Klappe - schließt bei Anlagenstopp - mit motorbetriebener

Rückstellfeder lieferbar

Temperaturregelung Regelung der Zulufttemperatur

Regelung der Raumtemperatur

Kompensationsfunktionen Außentemperaturkompensierung

Luftmengenreduktion

Außenkompensierung der Luftmenge

Sommerkompensierung

CO 2-Kompensierung

Feuchtekompensierung

Nachtkühlung Die Anlage lässt sich auf Abkühlung des Gebäudes während der Nacht einstellen �

Bedieneinheit Bedieneinheit für Benutzer-, Techniker- und Spezialistenebene �

Wochenuhr Zum Einstellen der gewünschten Zeitpunkte für einen Wechsel zwischen den

Raumluftqualitätsstufen (Sommer-/Winterzeit)

�

Buskommunikation Modbus-RTU

�

Modbus TCP/IP

�

LONWORKS

�

Webserver Integrierter Webserver mit Möglichkeit für Steuerung und Überwachung �

Kälterückgewinnung Kälterückgewinnung nach Bedarf �

Vereisungsschutz Automatische Energiesparfunktion zum Schutz gegen Vereisung des

Gegenstromwärmetauschers durch Luftrückführung

�

Konstantdruckregelung

(Pressure)

Konstantdruckregelung sowohl abluft- wie zuluftseitig möglich

�

Bewegungmelder (PIR) Zur automatischen Regelung der Raumluftqualitätsstufen �

Luftmengenmessung Die Luftmenge wird an der Bedieneinheit angezeigt �

Raumluftqualitätsstufen Timerfunktion (Comfort, Standby, Economy, off)

�

Manuell

�

Alarmlog Anzeige der letzten 100 Alarme �

Stundenzähler Zuluftmotor und Abluftmotor �

Alarmrelais Relais für externen Alarm �

�

�

�

�

�

�

�

�

�

�

(�)

�

�

�

�

�

�

�

�

�



EXact Automatik - Funktionsübersicht für Zubehör

HCW - Externes Wasserheizregister


Temperaturfühler 1. Im Zuluftkanal zum Messen/Regeln der Zulufttemperatur

2. Am Rücklaufrohr des Wasserheizregisters zum Warmhalten und als Frostschutz des

Heizregisters

3. Zum Frostschutz externer Rohrleitungen des Heizregisters

4. Temperaturfühler am Vorlaufrohr des Wasserheizregisters

Modulierendes Motorventil Ventil zur stufenlosen Regelung der Wasserversorgung zum Heizregister

entsprechend dem Wärmebedarf.

Regelung der

Umwälzpumpe

CCW - Externes Kaltwasserregister

1. Steuerung der Umwälzpumpe des Heizregisters

2. Warmhaltefunktion (hällt das Heizregister frostfrei)

3. Eingebaute Regelung zur Bewegung der Umwälzpumpe in Perioden ohne Wärmebedarf


Temperaturfühler 1. Im Zuluftkanal zum Messen der Zulufttemperatur

2. Im Vorlaufrohr des Kaltwasserregisters

Modulierendes

Motorventil

Regelung der

Umwälzpumpe

HCE - Externes Elektroheizregister

Ventil zur stufenlosen Regelung der Wasserversorgung zum Kühlregister, abhängig vom

Kühlbedarf.

1. Steuerung der Umwälzpumpe des Kaltwasserregisters

2. Eingebaute Regelung zur Bewegung der Umwälzpumpe in Perioden ohne Kühlbedarf


Temperaturfühler Im Zuluftkanal zum Messen/Regeln der Zulufttemperatur

Thermosicherung 1. TSA60 befindet sich auf der Regelplatine, wird bei 60°C ausgelöst und muss manuell am HMI

zurückgesetzt werden

2. TSA70 befindet sich im Luftstrom, wird bei 70°C ausgelöst und wird automatisch zurückgesetzt,

wenn die Temperatur auf unter 70° abfällt!

3. TSA120 befindet sich im Luftstrom, wird bei 120°C ausgelöst und muss manuell im HCE

wie im HMI zurück gesetzt werden

MXCU - Externe Kühlregelung


Temperaturfühler Im Zuluftkanal zum Messen der Zulufttemperatur

Regelung einer externen Kühlanlage durch Start-/Stoppsignal und Bedarfsregelung

0-10 V (oder 10-0 V)

24

EXact Automatik - Standardfunktionen

TEMPERATUR

LUFTMENGENREGELUNG

SICHERHEIT

Regelungsverfahren Bei der Regelung kann zwischen Raumtemperatur oder Zulufttemperatur gewählt werden.

Die Automatik regelt die Temperatur über Wärme-/Kälterückgewinnung. Im Falle eines zusätzlichen

Wärme-/Kühlbedarfs werden die externen Kühl-/Heizregister oder das Kühlgerät

angesteuert.

Zulufttemperaturregelung

Außentemperaturkompensierung

bei

ZulufttemperaturregelungRaumtemperaturregelung

Sommerkompensierung

bei Raumtemperaturregelung

Die Zulufttemperaturregelung erfolgt durch den im Gerät eingebauten Temperaturfühler

im Zuluftstutzen. Bei Regelung der Zulufttemperatur besteht die Möglichkeit für

Außenkompensierung.

Außentemperaturkompensierung erfolgt durch den im Außenluftstutzen eingebauten

Temperaturfühler. Bei Außenkompensierung wird der Sollwert der Zulufttemperatur im

Sommer gesenkt und im Winter erhöht.

Dadurch wird die Zulufttemperatur auf Grundlage der Außentemperatur kompensiert.

Die Raumtemperaturregelung erfolgt mittels des im Gerät eingebauten Temperaturfühlers im

Abluftstutzen oder eines externen Raum-/Kanalfühlers. Bei Regelung der Raumtemperatur

besteht ferner die Möglichkeit der Sommerkompensierung.

Bei Sommerkompensierung wird der Sollwert der gewünschten Raumtemperatur mit der

Außentemperatur ansteigen. Dadurch lässt sich ein Kälteschock durch einen zu großen

Unterschied zwischen Außen- und Innentemperatur vermeiden und gleichzeitig wird Energie

gespart.

Nachtkühlung Bei Gebäuden mit großer Masse (Gewicht) lässt sich der Komfort während des Sommers

durch Abkühlen des Gebäudes mit kühler Außenluft während der Nacht verbessern.

Nachtkühlung eignet sich insbesondere für Büros, Institutionen u.dgl., in denen sich nachts

keine Personen befinden. Zusätzliche optimierte Funktion. Große Energieeinsparung in

Zusammenhang mit einer Kühlanlage.

Kälterückgewinnung Falls Kühlung der Raumtemperatur oder der Zulufttemperatur erforderlich ist, und die

Temperatur der Abluft kälter ist als die Außenluft, wird die Kühlenergie der Abluft für die

Kühlung der Zuluft zurückgewonnen.

In Kombination mit der Nachtkühlfunktion kann die Zuluft fast ohne Energieaufwand gekühlt

werden, solange die Abluft kälter ist als die Zuluft.

Luftmengenregelung Das Gerät sorgt für die Einhaltung der eingestellten Luftmenge.

Luftmengenkompensation

Außenkompensierung

der Luftmenge

Luftmengenreduktion

(Air Reduction)

Frostsicherung bei

externem

Wasserheizregister

Warmhaltefunktion

bei externem

Wasserheizregister

Einschalten der

Anlage

Nachlauf bei externem

Elektroheizregister

Die Luftmenge lässt sich auf der Grundlage einer CO2-Messung, Feuchtemessung oder

Temperaturmessung regeln.

Die Regelung verfügt über eine eingebaute Funktion zur Reduzierung der Luftmenge bei sinkender

Außentemperatur. Die Temperatur wird im Außenluftstutzen gemessen.

Die Luftmengenreduktion ist eine Funktion, die benutzt werden kann, wenn kein

Nachheizregister montiert wird, oder wenn Leistung für die erforderliche Nachwärme fehlt.

Die Funktion senkt den Zuluftvolumenstrom als eine Funktion der Zulufttemperatur zur

Aufrechterhaltung der letzteren.

Die Frostsicherung eines Wasserheizregisters erfolgt auf Grundlage einer Temperaturmessung

am Rücklaufrohr. Sinkt die Temperatur während des Betriebs unter die eingestellte

Temperatur, wird das Gerät abgeschaltet.

Bei Abschaltung der Anlage tritt eine Warmhaltefunktion in Kraft, die das Wasser im

Rücklaufrohr auf einer voreingestellten Temperatur hält. Dadurch wird das Risiko für Frost

im Heizregister reduziert, und das Gerät ist sofort einschaltbereit, sogar bei niedrigen

Außentemperaturen.

Beim Einschalten der Anlage läuft sie stets 30 Sekunden mit Abluft zwecks Erwärmung des

Wärmetauschers, bevor die Zuluft zugeschaltet wird.

Beim Elektroheizregister ist ein Nachlauf eingebaut, so dass die Ventilatoren 3 Minuten lang

nach Abschalten des Geräts mit Mindestgeschwindigkeit weiterlaufen. Während dieser 3

Minuten ist das Heizregister abgeschaltet.

Filterüberwachung Die Anlage verfügt über eine eingebaute Filterüberwachung. Sie wird an der Bedieneinheit

eingestellt. Der Bedarf eines Filterwechsels wird durch Information an der Bedieneinheit angezeigt

und in der Alarmliste erfasst.

Frostschutz des Siehe Beschreibung Seite 20.

Gegenstromwärmetauschers

25



Technische Daten, Module

Anschlussplatine

2 x LS

Versorgungsspannung 24 V DC

(Absperrklappe,

ON/OFF 24 V DC

Fortluft/Außenluft)

Max. Stromaufnahme 0,3 A

BT (Brandthermostat/

Rauchdetektor)

Max. 4 A Auslösestrom

Start/Stop Digital-Input

Alarm

Schaltrelais, max 8 A @ 30 V DC oder

250 V AC. Ohmsche Last

Kommunikation

HMI

Modbus-RTU RS-485

TCP/IP (Ethernet/Webserver)

Umgebungstemperatur 0 °C - 50 °C

Schutzklasse IP20

Automatik für MHCW (Nachheizregister, Wasser),

MCCW (Kaltwasserregister), MXCU (externes Kühlgerät)

Kommunikation Modbus-RTU RS-485

MVM-Versorgung 24 V AC

MVM-Steuersignal 0-10 V DC (oder 10-0 V)

Relaisschalter für Umwälzpumpe 250 V, max. 5 A cos f 0,97

MHCE (Automatik für Nachheizregister, Elektro)

Kommunikation Modbus-RTU RS-485

Anzahl Leistungsstufen Bis zu 4

Modulierende Leistungsstufen 1 Stufe

Versorgungsspannung 3 x 400 V + N + PE

Abmessungen - HMI (Bedieneinheit)

Graphisches

Farbdisplay

Bedientasten

VEX350/VEX360 ohne Automatik

Freiheit zur Wahl Ihrer eigenen Lösung!

Die Geräte VEX350/VEX360 sind auch für andere Automatik

erhältlich. Dadurch lässt sich das Gerät in Automatiksysteme

von anderen Lieferanten integrieren. Die Lösung wurde

zwecks einfacher und schneller Integration vor Ort optimiert.

Die VEX350/VEX360-Lösung ohne Automatik ist durch

Folgendes gekennzeichnet:

• Lüftungsgerät mit Gegenstromwärmetauscher

• In Sektionen aufgeteiltes kompaktes Gerät

• Montagesockel

• Horizontale Ausführung

• Integrierter zweifacher Bypass mit 24V-Motor

26

MIO (Modbus Input Output)

Analog-Input 0-10 V DC

Analog-Output 0-10 V DC

Digital-Input 24 V DC

Digital-Output open collector 1 A

Relais-Output 250 V max. 8 A, AC1

Temperatur in

CO -Fühler

2

NTC 10 kV @ 25 °C

Steuersignal, Analog-Output 0-10 V DC

Messbereich 0-2000 ppm

Genauigkeit

Feuchtefühler

+/- 20 ppm @ 25 °C

Steuersignal, Analog-Output 0-10 V DC

Messbereich 5 - 95 % RH

Genauigkeit

PIR-Sensor

+/- 3 % RH (30-70 % RH)

Blickwinkel, horizontal 90 °

Blickweite 6 m

Abschaltverzögerung

TS ROOM E / TS DUCT E

10 Min.

Fühler NTC 10 kV @ 25 °C

Bedieneinheit

geschlossen

OK

EXHAUSTO

RD12248-01

Bedieneinheit

offen

• Freischaufelndes B-Rad - EXstream

• Filterklasse F5 oder F7VDI

• EC-Motoren der Klasse IE3

• EC-Motorregelung 0-10 V (MC)

• Luftmengenmesspunkte an den Ventilatoren

(werden ohne Schläuche geliefert)

• Kabel für MC und Bypassklappe sind bis zur

Klemmreihe verlegt

Zubehör

Externes Wasserheizregister (HCW)

Externes Elektroheizregister (HCE)

Externes Kaltwasserregister (CCW)

OK

Esc

EXHAUSTO

RD12249-01

Kabelpläne

Bemessung von Kabeln und Vorsicherungen

Der Installateur ist für die Bemessung nach den geltenden

gesetzlichen Vorschriften und Bestimmungen verantwortlich.

Das Wärmerückgewinnungsgerät VEX350/360 hat integrierte

Versorgungstrennung und automatische Sicherungen, die die

Geräte intern gegen Überlastung und Kurzschluss schützen.

Im Elektronachheizregister HCE sind Versorgungstrenner und

Kurzschlussschutz der Automatik integriert, und somit sind

interne Kabel und Heizstäbe von der Vorsicherung in der

Unterverteilung (keine EXHAUSTO-Lieferung) gegen Kurzschluss

geschützt.

Der maximale Kurzschlussstrom (Icu) gemäß EN60947.2

beträgt 10 kA. Die maximale Vorsicherung ist 63A gG/gL.

Zubehör vom Typ HCW, CCW und XCU lässt sich im

Automatikkasten für VEX350/360 anschließen und benötigt

kein separates Versorgungskabel. Die Klemmen (U1, N) dürfen

nur für obengenanntes Zubehör benutzt und maximal mit 2 A

belastet werden.

Maximal 1 Stck. HCW (Nachheizung) und 1 Stck. CCW/XCU

(Kühlung) können angeschlossen werden. Die EXact-Regelung

sichert, dass Nachheizung und Kühlung nicht gleichzeitig in

Betrieb sein können.

Sicherungsautomaten im Gerät VEX350/360 eingebaut

Gerätegröße

27

Zubehör vom Typ HCE erfordert getrennte Versorgung.

Der max. Phasenstrom ist für die Wahl des Kabels maßgeblich.

Der max. Phasenstrom ist für die Wahl des Kabels maßgeblich.

Falls der max. Nullstrom höher ist als der max.

Phasenstrom, dient dieser zur Bemessung des Kabels.

Potentialausgleich

Zwischen dem VEX-Gerät und Zubehör vom Typ HCE ist ein

Potentialausgleich unbedingt erforderlich.

Montage von Fehlerstromschutzschaltern

Sollen in der Installation Fehlerstromschutzschalter montiert

werden, müssen diese den folgenden Anforderungen

entsprechen:

a) FI-Schalter vom Typ A gemäß EN 61008, die

bei der Erfassung von Gleichfehlerströmen (pulsie ren dem

Gleichstrom) auslösen.

b) Der Schalter soll nach maximal 0,3 Sekunden auslösen.

Ein Leckstrom von bis zu 100 mA ist möglich.

VEX350/VEX360 mit externem Nachheizregister - Wasser (HCW) / Kaltwasser (CCW)


Versorgungsspannung

(V)

Sicherung für Automatik

(1 x 230 V) 2 polig


(V)

Sicherung für MC1

(1 x 230 V) 2 polig

Stromverbrauch (A)

(max. Phasenstrom)

Sicherung für MC2

(1 x 230 V) 2 polig

Bemessener Stromverbrauch (A)

(max. Nullstrom)

VEX350 3 x 400 V + N + PE 11,2 15

VEX360 3 x 400 V + N + PE 18 23,5

Sicherungen

Insgesamt

VEX350 3 x 400 V + N + PE C-10 A C-10 A C-10 A 3

VEX360 3 x 400 V + N + PE C-10 A C-16 A C-16 A 3

MC1 = Motorregelung 1 MC2 = Motorregelung 2

VEX350/360: Allgemein

VEX350/360: Allgemein

Kabelpläne

VEX350/VEX360 mit externem Nachheizregister - Elektro (HCE)



(V)

28

Stromverbrauch (A)



(max. Nullstrom)

VEX350 3 x 400 V + N + PE 11,2 15

VEX360 3 x 400 V + N + PE 18 23,5


Leistung

(kW)

VEX350/VEX360 ohne externes Nachheizregister


(V)



HCE500x800U9 9 3 x 400 V + N + PE 13

HCE500x800U15 15 3 x 400 V + N + PE 22

HCE500x800U24 24 3 x 400 V + N + PE 35

Kabelplan - Zubehör

Abkürzung Bezeichnung

ALARM Alarmrelais

BT40 Brandthermostat 40 °C



HMI Bedienungseinheit

O-KRM Kanalrauchmelder

LS Absperrklappe, Fortluft

LS Absperrklappe, Außenluft (Anforderung und Teil der Lieferung bei Wasserheizregister)

LSR Absperrklappe, Fortluft/Außenluft (Rückstellfeder)

MCCW Kaltwasserregister (Cooling Coil Water), Automatik

MHCW Wasserheizregister (Heating Coil Water), Automatik

MHCE Elektroheizregister (Heating Coil Electric), Automatik

MIO-CO2 CO 2-Fühler

MIO-PIR PIR-Sensor

MIO-RH Feuchtefühler (RH)

MIO-TS Temperaturfühler

MPT-DUCT Druckfühler für Konstandruckregelung

MXCU Externe Kühlsteuerung, Automatik

29


VEX350/360: Allgemein

Standard- oder Zubehörkomponenten

Die Geräte VEX350 und VEX360 werden mit einer Reihe Komponenten geliefert, die im Gerät integriert oder für Montage im

Kanalsystem und im Aufenthaltsraum vorgesehen sind.

In der Übersicht sind Standard- und Zubehörkomponenten für VEX350 und VEX360 angegeben.

Zubehör muss gesondert bestellt werden.

Übersicht über in der Prinzipskizze benutzte Komponenten und Abkürzungen

Abkürzung Bezeichnung � = Standard � = Zubehör

BP1 Klappe, Bypass �

BP2 Klappe, Bypass �

BT40/50/70 Kanalrauchmelder / Brandthermostat, 40 °C oder 50 °C bzw. 70 °C �

MC1 Motorregelung 1 (Abluft) �

MC2 Motorregelung 2 (Zuluft) �

HMI Bedieneinheit �

LS Absperrklappe, Fortluft �

LS

Absperrklappe, Außenluft

(Anforderung und Teil der Lieferung bei Wasserheizregister)

�

(�)

LSR Absperrklappe, Außenluft (Rückstellfeder) �

M1 Ventilatormotor 1 �

M2 Ventilatormotor 2 �

MCCW Kaltwasserregister (Cooling Coil Water), Automatik �

MHCE Elektroheizregister (Heating Coil Electric), Automatik �

MHCW Wasserheizregister (Heating Coil Water), Automatik �

MIO-CO2-DUCT CO 2-Fühler, Kanal �

MIO-CO2-ROOM CO 2-Fühler, Raum �

MIO-PIR PIR-Sensor �

MIO-RH-ROOM Feuchtefühler (RH) �

MIO-TS-DUCT Temperaturfühler, Abluftkanal (extern) �

MIO-TS-ROOM Temperaturfühler, Raum �

MPT-DUCT Druckfühler für Konstandruckregelung �

MPT1, P1 Luftmengenregelung, Abluft �

MPT1, P2 Filterüberwachung, Abluft �

MPT2, P1 Luftmengenregelung, Zuluft �

MPT2, P2 Filterüberwachung, Außenluft �

MPT3, P1 Eiserfassung �

MVM Motorventil, Wasserheizregister (HCW) �

SUM ALARM Alarmrelais �

TE1,1 Temperaturfühler, Abluft - Stutzen 1,1 �

TE1,2 Temperaturfühler, Fortluft - Stutzen 1,2 �

TE2,1 Temperaturfühler, Außenluft - Stutzen 2,1 �

TE2,2 Temperaturfühler, Zuluft - Stutzen 2,2 �

TE-RPT Temperaturfühler, Rücklaufrohr von Wasserheizregister (HCW) �

TE-SPT Temperaturfühler, Vorlauf �

TS-RPT-X Temperaturfühler, Rücklauf, externe Rohrleitungen (HCW) �

TSA 60/70/120 Thermosicherung, 60 °C, 70 °C und 120 °C �

30

Prinzipskizze

Die Prinzipskizze zeigt die Komponenten, die in einem VEX350- oder VEX360-Lüftungsgerät integriert sein können.

Die Bezeichnungen der Komponenten gehen aus der Übersicht links hervor.

31


3003868 - 02.2012 - Recht auf Änderungen vorbehalten

EXHAUSTO – Innenklima mit

dem gewissen Unterschied

Technologien

EXHAUSTO verfügt über drei Technologien

für den Bereich Wärmerückgewinnung:

Kreuzstromwärmetauscher, Rotationswärmetauscher

und Gegenstromwärmetauscher.

Die drei Technologieplattformen

haben jeweils ihre einzigartigen Vorteile

und Anwendungsbereiche.

Unsere Innovation orientiert sich an

Energieoptimierung in jeder Hinsicht

– im Mittelpunkt steht die Entwicklung

von Produkten, die Maßstäbe für die

Energieanforderungen der Zukunft setzen.

EXHAUSTO GmbH

Am Ockenheimer Graben 40

55 411 Bingen-Kempten

Systemlösungen

Tel. +49 (0) 6721 9178 111

Fax +49 (0) 6721 9178 99

info@exhausto.de

www.exhausto.de

EXHAUSTO bietet Systemlösungen

zur Unterstützung der professionellen

Projektierung von Lüftung für Wohnungen,

Büros und Schulen. Die Systeme sind in jedem

einzelnen Fall den gesetzlichen Vorschriften

sowie den von den jeweiligen Bauherren

gestellten Anforderungen und Bedürfnissen

angepasst.

Die einzelnen Systeme werden selbstverständlich

von den jeweils geeigneten

EXHAUSTO-Produkten unterstützt.

Innenklimakompetenzen

EXHAUSTO ist ein Teil des Geschäftsbereichs

Ventilation und Innenklima der VKR Holding,

deren Zieles ist, unseren Kunden innovative und

energieffektive Lösungen zur Gewährleistung

eines guten Innenklimas in neuen wie vorhandenen

Gebäuden anzubieten. Erfahren Sie mehr

auf unserer Website www.vkr-holding.com

Bei EXHAUSTO sind wir stets bemüht, die Leistung

unserer Produkte zu verbessern - zum

Nutzen des Innenklimas und des globalen

Klimas und dadurch zum Nutzen von uns Menschen.

Es handelt sich um das Gleichgewicht

zwischen Komfort und energieoptimalen

betriebswirtschaftlichen Lösungen.

VEX350 / VEX360 - exhausto.de

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

VEX350 / VEX360 - exhausto.de

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
