VEX300-Serien EXpert Bedienung Quickguide d - exhausto.de

3002886-2011-06-22.fm

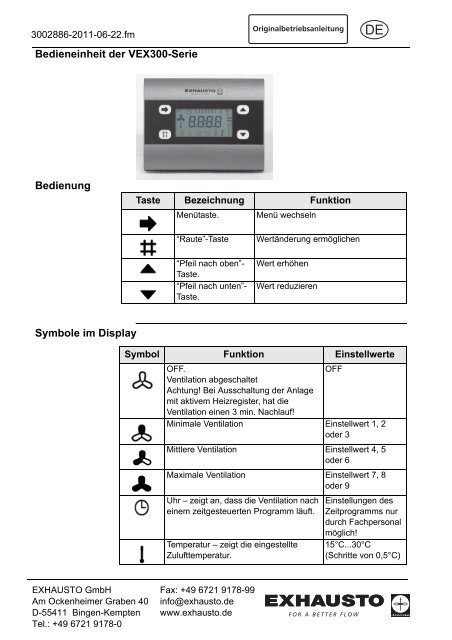

Bedieneinheit der VEX300-Serie
Bedienung
Symbole im Display
EXHAUSTO GmbH
Am Ockenheimer Graben 40
D-55411 Bingen-Kempten
Tel.: +49 6721 9178-0
Fax: +49 6721 9178-99
info@exhausto.de
www.exhausto.de
Originalbetriebsanleitung
Taste Bezeichnung Funktion
Menütaste. Menü wechseln
“Raute”-Taste Wertänderung ermöglichen
“Pfeil nach oben”-
Taste.
“Pfeil nach unten”-
Taste.
Wert erhöhen
Wert reduzieren
Symbol Funktion Einstellwerte
OFF.
OFF
Ventilation abgeschaltet
Achtung! Bei Ausschaltung der Anlage
mit aktivem Heizregister, hat die
Ventilation einen 3 min. Nachlauf!
Minimale Ventilation Einstellwert 1, 2
oder 3
Mittlere Ventilation Einstellwert 4, 5
oder 6
Maximale Ventilation Einstellwert 7, 8
oder 9
Uhr – zeigt an, dass die Ventilation nach
einem zeitgesteuerten Programm läuft.
Temperatur – zeigt die eingestellte
Zulufttemperatur.
Einstellungen des
Zeitprogramms nur
durch Fachpersonal
möglich!
15°C...30°C
(Schritte von 0,5°C)

3002886-2011-06-22.fm
Menü
Taste
Untermenü
Vorgehensweise
der
Wertänderungen
Alarme
EXHAUSTO GmbH
Am Ockenheimer Graben 40
D-55411 Bingen-Kempten
Tel.: +49 6721 9178-0
Fax: +49 6721 9178-99
info@exhausto.de
www.exhausto.de
Originalbetriebsanleitung
Temperatur Taste Ventilation Taste Uhr
Einstellung
Temperatursollwert:
• Mit Taste das
Temperaturmenü
aufrufen.
• # Taste drücken, damit
die angezeigte
Temperatur blinkt.
• Den Temperatursollwert
mit den Pfeiltasten "nach
oben" oder "nach unten"
auf Wunsch einstellen.
• # Taste drücken, um den
Wert zu bestätigen. Aut.
Zurückschaltung in die
Menüausgangsposition
erfolgt nach 5 Sek.
Wenn das Symbol
blinkt…
Einstellung der Ventilation:
• Mit Taste das
Ventilationsmenü aufrufen
• # Taste drücken, damit
die angezeigte
Ventilationseinstellung
blinkt.
• Den Sollwert mit den
Pfeiltasten "nach oben"
oder "nach unten" auf
Wunsch einstellen.
• # Taste drücken, um den
Wert zu bestätigen. Aut.
Zurückschaltung in die
Menüausgangsposition
erfolgt nach 5 Sek.
dann...
Einstellung der Uhr:
• Die Uhr kann
nur über einen
entsprechenden
Code eingestellt
werden. Bitte
kontaktieren Sie
Ihren
Installateur.
muss der Filter im VEX-Gerät kontrolliert und
evtl. ausgetauscht werden. Eine
Gerätewartung ist zu empfehlen!
hat sich Eis im Wärmetauscher gebildet. Die
Ventilation wird reduziert, während die Anlage
automatisch versucht, die Eisbildung zu
beseitigen.
Anlagenfehler werden mit Err angezeigt! Eine komplette Fehlerliste
finden Sie in der "VEX300 Bedienungsanleitung" Seite 19!
