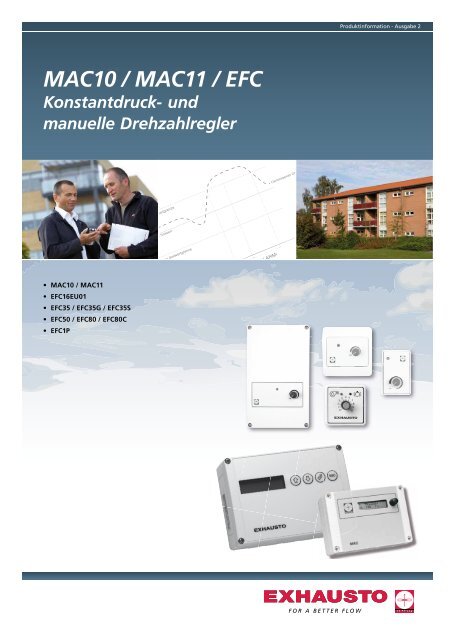

MAC10 / MAC11 / EFC
Konstantdruck- und
manuelle Drehzahlregler
• MAC10 / MAC11
• EFC16EU01
• EFC35 / EFC35G / EFC35S
• EFC50 / EFC80 / EFC80C
• EFC1P
Über Sollwertgrenze
Druck Solwert
Unter Sollwertgrenze
ALARM!
Gemessener Druck
Produktinformation - Ausgabe 2

Inhaltsverzeichnis
Die korrekte Reglerwahl ................... 3
Konstantdruckregler MAC10 ............. 4
- Maßskizze und technische Daten ............................... 4
- Spannungsregler MAC10MPR ..................................... 5
- Druckmesswertgeber MAC XTP .................................. 5
- Außentemperaturfühler MAC10 XTT ......................... 6
- Kabelpläne ............................................................. 6-7
Konstantdruckregler MAC11 ............ 8
- Maßskizze und technische Daten ............................... 8
- Druckmesswertgeber (XTP-Sensor) .............................. 9
- Außentemperaturfühler (XTT-Sensor) ........................ 10
- Bus-Kommunikation (LON-Netz) ............................... 10
- Kabelpläne .............................................................. 11
Elektronische Drehzahlregler ......... 12
- EFC16EU01 - Technische Daten ................................ 12
- EFC35/EFC35G/EFC35S - Technische Daten ............. 13
- EFC50/EFC80/EFC80C - Technische Daten ............... 14
Elektronischer Drehzahlregler
für Ventilatoren mit FC-Motor ....... 15
- EFC1P - Technische Daten ........................................ 15
www.exhausto.de
MAC11
MAC10
2
Bedarfsgeregelte Lüftung
Die Konstantdruck- und manuellen Drehzahlregler von
EXHAUSTO dienen zur stufenlosen Regelung von EXHAUSTO-
Ventilatoren. Die Regler EFC16 bis EFC80 regeln die Drehzahl von
EXHAUSTO-Ventilatoren stufenlos mit 1x230 Volt Spannungsversorgung
über Spannungsregelung.
Spannungsregelung
Ventilator
n
U/min.
U
Volt
I
Amp
P 1
kW
P 2
kW
Regler Typ
Manuell Konstantdruck
BESB250-4-1 1400 1x230 0,98 0,22 0,10 EFC16 MAC10+MAC10MPR
BESB315-4-1 1400 1x230 2,60 0,45 0,30 EFC35 MAC10+MAC10MPR
BESF146-4-1 1400 1x230 0,40 0,10 0,04 EFC16 MAC10+MAC10MPR
BESF160-4-1 1400 1x230 0,80 0,19 0,09 EFC16 MAC10+MAC10MPR
BESF180-4-1 1400 1x230 1,80 0,35 0,18 EFC35 MAC10+MAC10MPR
BESF200-4-1 1400 1x230 2,60 0,53 0,30 EFC35 MAC10+MAC10MPR
BESF225-4-1 1400 1x230 3,90 0,75 0,45 EFC50 MAC10+MAC10MPR
DTV160-4-1 1400 1x230 0,20 0,04 0,01 EFC16 MAC10+MAC10MPR
DTV200-4-1 1400 1x230 0,40 0,07 0,04 EFC16 MAC10+MAC10MPR
DTV250-4-1 1400 1x230 0,80 0,16 0,09 EFC16 MAC10+MAC10MPR
DTV315-4-1 1400 1x230 1,80 0,37 0,25 EFC35 MAC10+MAC10MPR
DTV400-4-1 1400 1x230 2,90 0,60 0,40 EFC35 MAC10+MAC10MPR
DTH160-4-1 1400 1x230 0,20 0,04 0,01 EFC16 MAC10+MAC10MPR
DTH200-4-1 1400 1x230 0,40 0,07 0,04 EFC16 MAC10+MAC10MPR
DTH250-4-1 1400 1x230 0,80 0,16 0,09 EFC16 MAC10+MAC10MPR
DTH315-4-1 1400 1x230 1,80 0,37 0,25 EFC35 MAC10+MAC10MPR
DTH400-4-1 1400 1x230 2,60 0,60 0,40 EFC35 MAC10+MAC10MPR
MAC10 und MAC11 Konstantdruckregler
Die Konstantdruckregler MAC10 und MAC11 von EXHAUSTO
stellen die ideale Lösung zur bedarfsgeregelten und energieoptimierten
Ventilation dar. Sie erfüllen die Anforderungen
an niedrigen Energieverbrauch, hohe Betriebs sicherheit sowie
die Anpassung an den aktuellen MAC10 und MAC11 (Multi
Application Controller) sind mikroprozessorgestützte Regler, die
zur Druckregelung von Ventilatoren mit FC-Motoren entwickelt

- mit Konstantdruck- und Drehzahlregler
Alle Bedieneinheiten der Drehzahlregler sind mit einem
Drehknopf zur stufenlosen Einstellung der Sollluftmenge
ausgerüstet, und bei EFC16 – EFC80 verfügt der Drehknopf
auch über eine Ein-/Aus-Funktion. Alle Regler verfügen über
eine Betriebsmeldeleuchte (grün). Die Drehzahlregler (außer
der EFC1P) verfügen über einen integrierten Minimum-trimmer
Frequenzregelung
Ventilator
n
U/min.
U
Volt
I
Amp
P 1
kW
P 2
kW
3
Regler Typ
Manuell Konstantdruck
BESB250-4-1FC 1400 1x230 1,40 0,20 0,18 EFC1P MAC10/MAC11
BESB315-4-1FC 1400 1x230 2,40 0,39 0,37 EFC1P MAC10/MAC11
BESB250-4-1FC 1400 1x230 3,70 0,84 0,75 EFC1P MAC10/MAC11
BESB400-4-1FC 1300 1x230 6,80 1,01 0,75 EFC1P MAC10/MAC11
BESB500-4-3FC 1700 3x400 6,10 2,30 2,20 EFC1P MAC10/MAC11
BESB500-4-3 1400 3x230D/400Y 5,00/2,90 1,47 1,10 Festdrehzahl*
BESF180-4-1FC 1400 1x230 1,90 0,31 0,18 EFC1P MAC10/MAC11
BESF200-4-1FC 1400 1x230 2,40 0,55 0,37 EFC1P MAC10/MAC11
BESF225-4-1FC 1400 1x230 3,70 0,84 0,75 EFC1P MAC10/MAC11
BESF250-4-1FC 1400 1x230 9,50 1,47 1,10 EFC1P MAC10/MAC11
BESF280-4-3FC 1400 3x400 6,50 2,55 2,20 EFC1P MAC10/MAC11
BESF250-4-3 1400 3x230D/400Y 5,00/2,90 1,47 1,10 Festdrehzahl*
BESF280-4-3 1400 3x230D/400Y 9,30/5,40 2,55 2,20 Festdrehzahl*
DTV250-4-1FC 1600 1x230 1,40 0,21 0,18 EFC1P MAC10/MAC11
DTV315-4-1FC 1600 1x230 2,70 0,44 0,37 EFC1P MAC10/MAC11
DTV400-4-1FC 1600 1x230 3,70 0,85 0,75 EFC1P MAC10/MAC11
DTV450-4-1FC 1700 1x230 9,40 1,47 1,10 EFC1P MAC10/MAC11
* Evtl. externer Frequenzumformer
EFC16 EFC35 EFC50 EFC80
EFC1P
sind. Die Konstantdruckregler sind mit Außentemperaturfühler
lieferbar, wodurch eine Außentemperaturkompensierung der
Luftmenge erreicht werden kann.
Für einphasige Motoren ohne FC wird der MAC10 mit dem
Zusatzmodul MAC10MPR benutzt. Der MAC11 ist mit integrierter
LONWORKS®-Kommunikation für CTS-Anlagen lieferbar.
zur Einstellung von Mindestspannung/Luftmenge. EFC1P ist ein
elektronischer Drehzahlregler für EXHAUSTO- FC-Motoren
(Motoren mit Frequenzumformer) und dient zur manuellen
stufenlosen Drehzahlregelung bei allen EXHAUSTO-Ventilatoren
mit FC-Motor.
P 1 = max. Leistungsaufnahme (Watt).
P 2 = angegebene Leistung (Watt), gemäß
Leistungsschild des Motors.
Boxventilator BESB
Boxventilator BESF
Dachventilator DTV
Dachventilator DTH
Boxventilator BESB
mit Frequenzumformer
Boxventilator BESF
mit Frequenzumformer
Dachventilator DTV
mit Frequenzumformer
In der Komforventilation von z.B. Büros, Restaurants usw. bieten
die Regler MAC10 und MAC11 den Vorteil zwei verschiedene
Drucksollwerte einstellen, und somit zwischen Grund-
und Bedarfslüftung umschalten zu können. Die Umschaltung
kann durch einen externen Schalter per Hand, oder auch über
eine externe Schaltuhr oder andere Kontakte automatisch erfolgen.
Zudem ist dies auch gleitend in Verbindung mit einem
zusätzlich Außentemperaturfühler möglich.

Konstantdruckregler - MAC10
Der MAC10-Konstantdruckregler regelt den Ein-/Ausschaltvorgang
des Ventilators und die Einhaltung des Solldrucks.
Der MAC10 ermöglicht die Eingabe zweier Druckwerte (hoher
bzw. niedriger Druck), so dass die Ventilation im Bedienbereich
der Anlage nach Bedarf angepasst werden kann. Der hohe
und der niedrige Druck werden individuell über das sehr
einfache Menü am Konstantdruckregler gewählt und eingestellt.
Die Umschaltung erfolgt über einen externen Kontakt
(Schalter, Uhrkontakt o.ä.)
Der MAC10 verfügt über eine eingebaute Alarmfunktion, die
im Falle einer Nichteinhaltung des Solldrucks aktiviert und am
Display angezeigt wird.
Er verfügt ferner über einen potentialfreien Schalter für einen
externen Alarm.
Am MAC10 lässt sich die Abweichung vom Solldruck sowie die
Dauer der Abweichung einstellen, bei der der Alarm ausgelöst
werden soll.
Typ MAC10
Versorgungsspannung 230 VAC
Arbeitsbereich 50-500 Pa
Umgebungstemperatur -20ºC bis +50ºC
Einstellintervall - Alarmdruck 0-500 Pa
Einstellintervall - Alarmzeit 0-1000 Sek.
Einstelltemp. niedrig -25ºC bis 0ºC
Einstelltemp. hoch -10ºC bis 15ºC
Alarmkontakt (max. Belastung) Potentialfreier Schalter: 230 VAC, 8A, AC1
Schutzart IP54
4
Der Konstantdruckregler wird trotz eines Alarms bzgl.
Druckfehler weiterhin versuchen den Sollwert zu erreichen,
womit der Anlagenbetrieb gewährleistet wird.
Der MAC10 verfügt über eine Aufschaltmöglichkeit eines
Thermokontaktes des Ventilatormotors. Bei Auslösung wird
ebenfalls ein Alarm gemeldet, der Ventilator jedoch
ausgeschaltet.
Der MAC10 besitzt zusätzlich einen Eingang zur externen
Ein- /Ausschaltung sowie einen zur Übersteuerung auf max.
Luftmenge.
Der MAC10 kann dort angeordnet werden, wo es am
zweckmäßigsten erscheint - z.B. im Technikraum oder
am Ventilator mit Signal zum Technikraum.
Der MAC10 wird serienmäßig mit XTP-Sensor geliefert.

Druckmesswertgeber - MAC XTP
Der Druckmesswertgeber wird einschl. Messsonde und
Schlauch geliefert.
Der Druckmesswertgeber ermittelt den aktuellen Druck im
Kanalsystem, und regelt mit Hilfe des MAC10 die Leistung des
Ventilators im Verhältnis zum eingestellten Druck. Der im
Kanalsystem ermittelte Druck kann am Display des MAC10
abgelesen werden.
Typ XTP-Sensor
Versorgungsspannung (vom MAC)
15 VDC bis 38 VDC,
12 VAC bis 28 VAC
Arbeitsbereich 0-500 Pa
Zul. Umgebungstemperatur -18ºC bis +60ºC
Ausgangssignal 0-10 VDC
Messgenauigkeit ± 3% des Arbeitsbereiches
Linearität ± 2% des Arbeitsbereiches
Schutzart IP54
Max. Kabellänge zum MAC10 80 m abgeschirmtes Kabel
Spannungsregler - MAC10 MPR
Der MAC10 MPR dient zur Regelung von Motoren ohne
eingebaute Reglerfunktion.
Der MAC10 MPR wird zusammen mit dem MAC10
benutzt, wobei der MAC10 MPR direkt am MAC10
angeschlossen wird.
Typ MAC10 MPR
Versorgungsspannung 230 VAC, 50 Hz, max 13A
Ausgangsspannung 25-230 VAC
Umgebungstemperatur -20ºC bis +50ºC
Max. Belastung 4A
Eingangssignal 0-10 VDC
Größe (H x B x T)
120 x 170 x 59 mm
Siehe Maßskizze MAC10
Schutzart IP54
5
Der Druckmesswertgeber verfügt über zwei Druckanschlüsse.
Der eine wird am Kanalsystem angeschlossen, in dem der
Druck auf einem bestimmten Niveau aufrechterhalten werden
soll. Der andere wird als Referenzwert verwendet und kann zu
einem neutralen Referenzbereich geführt werden.
Der Druckmesswertgeber ist zweckmäßig im Verhältnis zur
Messsonde und leicht zugänglich anzuordnen.
Der MAC10 MPR hat MAX/MIN-Trimmer für die Einstellgrenzwerte
der Ausgangsspannung.

Außentemperaturfühler - MAC10 XTT
Am MAC10 Konstantdruckregler lässt sich ein Außentemperaturfühler
anschließen (Zubehör), wodurch eine
außentemperaturabhängige Kompensierung der Lüftung
erzielt werden kann. Dies bedeutet, dass der hohe
Druckeinstellwert mit sinkender Außentemperatur reduziert
wird. Die Kompensierung läuft linear zwischen zwei einstellbaren
Temperatur- und Druckwerten (hoch/niedrig).
Wenn die Kompensierung aktiv ist, ist dies am Display des
MAC10 ablesbar.
Typ 22K NTC 2% XTT-Sensor
Arbeitstemperatur -40ºC bis +60ºC
Messgenauigkeit ±2% des Arbeitsbereiches
80 x 80 x 55 mm
Größe (H x B x T)
Siehe Maßskizze für MAC
XTP
Schutzart IP54
Max. Kabellänge zum MAC10 40 m
Kabelpläne - MAC10
Ventilatortyp: DTV/BESB/BESFxxx-4-1
6
Der Außentemperaturfühler ist an einem zweckmäßigen Ort
im Freien anzuordnen, wo die reale Außentemperatur
gemessen werden kann. Der Fühler darf nicht so angeordnet
werden, dass er von externen Faktoren beeinfl usst wird, die
die gemessene Temperatur beeinfl ussen können,
(z.B. Sonne und Wind).
Der MAC10 Konstantdruckregler wird für Ventilatoren mit Motoren mit Motorpowerrelais (MPR), Frequenzwandler oder
1phasigen Motoren mit MAC10 MPR benutzt. Die Grundkonfi guration geht aus den Kabelplänen hervor. Somit ist der Anschluss
zu folgenden Komponenten nicht dargestellt: XTT-Fühler, externer Schaltuhr, externe Niveauumschaltung und Alarmausgang.
* Keine EXHAUSTO-Lieferung

Kabelpläne - MAC10
Ventilatortyp: DTV/BESB/BESFxxx-x-1FC
Ventilatortyp: BESB/BESFxxx-4-3FC
* Keine EXHAUSTO-Lieferung
7

Konstantdruckregler - MAC11 mit LON-Kommunikation
Der Konstantdruckregler MAC11 regelt den Ein-/Ausschaltvorgang
des Ventilators und die Einhaltung des Solldrucks.
Der MAC11 ermöglicht die Eingabe zweier Druckwerte (hoher
bzw. niedriger Druck), so dass die Ventilation nach Bedarf im
Bedienbereich der Anlage angepasst werden kann. Der hohe
und der niedrige Druck werden individuell über das sehr
einfache Menü am Konstantdruckregler gewählt und eingestellt.
Die Umschaltung erfolgt über einen externen Kontakt
(Schalter, Uhrkontakt o.ä.)
Der MAC11 verfügt über eine eingebaute Alarmfunktion, die
im Falle einer Nichteinhaltung des Solldrucks aktiviert und am
Display des MAC11 angezeigt wird.
Er verfügt ferner über einen potentialfreien Schalter für einen
externen Alarm.
Am MAC11 lässt sich die Abweichung vom Solldruck sowie die
Dauer der Abweichung einstellen, der den Alarm auslösen soll.
Typ MAC11
Versorgungsspannung 230 VAC
Einstellbereich 0-500 Pa
Empfohlener Arbeitsbereich 50-500 Pa
Regelgenauigkeit 10 Pa
Umgebungstemperatur -20ºC bis +50ºC (Displayfunktion: 0-50ºC)
Einstellbereich - Alarmdruck 10-500 Pa
Einstellbereich - Alarmzeit 30-600 sec
Einstelltemp. niedrig (T Lo) -30ºC bis 0ºC
Einstelltemp. hoch (T Hi) -10ºC bis +20ºC
Alarmkontakt Potentialfreier Schalter (max. Belastung: 230 V AC, 8A, AC)
Größe H 124 x B 175 x T 95 mm (einschl. Dreh-/Druckschalter)
Schutzart IP54
Kommunikationsschnittstelle zum LON-Netzwerk mit Transceiver FTT 10A
Spannungsversorgung für XTP- und XTT-Sensor
8
Der Konstantdruckregler wird trotz eines Alarms bzgl.
Druckfehler weiterhin versuchen den Sollwert zu erreichen,
und somit den Anlagenbetrieb gewährleistet.
Der MAC11 verfügt über eine Aufschaltmöglichkeit eines
Thermokontaktes des Ventilatormotors. Bei Auslösung wird
ebenfalls ein Alarm gemeldet, der Ventilator jedoch
ausgeschaltet.
Der MAC11 besitzt zusätzlich einen Eingang zur externen
Ein- /Ausschaltung.
Der MAC11 wird serienmäßig mit XTP-Sensor geliefert.

Druckmesswertgeber (XTP-Sensor)
Der Druckmesswertgeber wird einschl. Messsonde und
Schlauch geliefert.
Der Druckmesswertgeber ermittelt den aktuellen Druck im
Kanalsystem, und der MAC11 regelt die Leistung des
Ventilators im Verhältnis zum eingestellten Druck. Der im
Kanalsystem ermittelte Druck kann am Display des MAC11
abgelesen werden.
Der Druckmesswertgeber ist senkrecht anzuordnen, wie auf
der Skizze dargestellt.
Wird einschl. 2 m Schlauch geliefert.
Typ XTP-Sensor
Versorgungsspannung (vom MAC) 24 VAC
Arbeitsbereich 0-500 Pa
Genauigkeit des Ausgangssignals (im Bereich 50-500 Pa bei 2,5% des gemessenen
20ºC)
Wertes
Temperaturbetrieb (-20ºC bis +60ºC im Verhältnis zu 20ºC) 10 Pa
Zul. Umgebungstemperatur -20ºC bis +60ºC
Empfohlene Umgebungstemperatur 0ºC bis 40ºC
Ausgangssignal 0-10 V
Einstelltemp. niedrig (T Lo) -30ºC bis 0ºC
Schutzart IP54
9
Der Druckmesswertgeber verfügt über zwei Druckanschlüsse.
Der eine Druckanschluss wird am Kanalsystem angeschlossen,
wo der Druck auf einem bestimmten Niveau aufrechterhalten
werden soll. Der andere Druckanschluss wird als Referenzwert
verwendet und kann zu einem neutralen Referenzbereich
geführt werden.
Der Druckmesswertgeber ist zweckmäßig im Verhältnis zur
Messsonde und leicht zugänglich anzuordnen.

Außentemperaturfühler (XTT-Sensor)
Am Konstantdruckregler MAC11 lässt sich ein Außentemperaturfühler
(Zubehör) zur Außentemperaturkompensierung
anschließen. Durch diesen Fühler wird eine
Druckabsenkung und eine damit verbundene
Luftmengenreduzierung bei sinkenden Außentemperaturen
ermöglicht. Die Druckabsenkung erfolgt linear zwischen zwei
einstellbaren Temperaturen und Druckwerten (hoch/niedrig).
Dieser Vorgang wird am Display des MAC11 angezeigt. Der
Außentemperaturfühler wird über ein LON-Netz mit dem
Bus-Kommunikation (LON-Netz)
LONWORKS® ist die Bezeichnung eines verbreiteten Bus-
Kommunikationssystems mit einem standardisierten
Datenaustausch.
Das System wird von den meisten größeren Lieferanten von
Automatikkomponenten benutzt.
Die LON-Kommunikation erfolgt über eine Kabelverbindung mit
vier Leitern.
Zwei der vier Leiter machen das Bus-System aus. Die beiden
anderen Leiter liefern die Versorgungs spannung zu den
angeschlossenen Einheiten.
Beim MAC11 wird das LON-System u.a. zur Über tragung von
Temperaturmeßwerten vom Außen temperaturfühler zu einem
oder mehreren MAC11-Einheiten verwendet, so dass eine
Kompensierung der Ventilatordrehzahl im Verhältnis zu der
aktuellen Außentemperatur erfolgt.
65
113
50
10
Konstantdruckregler MAC11 verbunden. Es besteht die
Möglich keit, mehrere MAC11-Konstantdruckregler an einem
Außentemperaturfühler anzuschließen.
Der Außentemperaturfühler sollte dort montiert werden, wo
die reale Außentemperatur gemessen werden kann. Um
Messfehler zu vermeiden, muss der Fühler so angeordnet
werden, dass er durch Sonneneinstrahlung und Windeinflüsse
o.ä. Faktoren nicht beeinflusst wird.
Typ XTT-Sensor
Versorgungsspannung (vom MAC) 24 VAC
Arbeitstemperatur -45 ºC bis +70 ºC
Genauigkeit des Ausgangssignals ±1% des Arbeitsbereiches
Auflösung 0,1 ºC
Größe H 50 x B 113 x T 37 mm
Schutzart IP54
Die Vorteile bei der Verwendung von Bus-Kommunikation
besteht darin, dass der Abstand zwischen Temperaturfühler und
dem MAC11-Konstantdruckregler keinen Einfluss auf die
Messgenauigkeit hat, und dass mehrere MAC11-Einheiten am
selben Außentemperaturfühler angeschlossen werden können.
Die LON-Kommunikation bietet zahlreiche Möglichkeiten bei
einem zukünftigen Ausbau des Systems. Der MAC11 hat eine
Reihe von Werten, die über LON-Kommunikation gesteuert und
abgelesen werden können.

Kabelpläne
Der MAC11-Konstantdruckregler wird für Ventilatoren mit FC-Motoren benutzt. Die Grundkonfiguration geht aus den
Kabelplänen hervor. Der Anschluss zu den folgenden Komponenten ist daher nicht dargestellt: XTT-Fühler, externer Schaltuhr,
externe Niveauumschaltung, LON und Alarmausgang.
Ventilatortyp: DTV/BESB/BESFxxx-4-1FC
Ventilatortyp: BESB/BESFxxx-4-3FC (Omron Frequenzumformer)
* Keine EXHAUSTO- Lieferung.
11

EFC - Elektronische Drehzahlregler
Die elektronischen Drehzahlregler vom Typ EFC wurden zur
stufenlosen Drehzahlregelung von EXHAUSTO Ventilatoren
und Lüftungsgeräten mit 1X230 V entwickelt.
Mit einem Drehzahlregler vom Typ EFC wird die Drehzahl des
Motors stufenlos geregelt, und die Leistung der Ventilatoren
lässt sich dadurch im Intervall 25-100% regeln.
85
EFC16EU01 – Technische Daten
85 32,5
49,9
Typ EFC16EU01
Spannung 230 VAC
Belastung Max 1,5A
Eingebaute Sicherung T 1,6 AH
Max. Vorsicherung 13A
Umgebungstemperatur 0-40ºC
Min. Ausgangsspannung Eingebautes Potentiometer
Schutzart IP20
Werkstoff Thermoplast ABS
Farbe Weiß
Mindestabmessung der Öffnung bei
Unterputzmontage
60
70
H 54 x B 68 x T 24 mm
12
Die Drehzahlregler verfügen über einen Drehknopf mit
eingebauter Ein-/Ausfunktion sowie über einen integrierten
Minimumtrimmer zur Einstellung der Mindestdrehzahl.
Die Regler sind nach den geltenden Vorschriften CE-gekennzeichnet
und funkentstört.
Die Regler vom Typ EFC sind in den Größen 16, 35, 50, 80 in
verschiedenen Ausführungen lieferbar.
Der EFC16 ist zur Unterputzmontage vorbereitet.
Ventilator 2-Leiterbetrieb 3-Leiterbetrieb
BESB250-4-1 X
BESF146-4-1 X
BESF160-4-1 X
DTV160-4-1 X
DTV200-4-1 X
DTV250-4-1 X
DTH160-4-1 X
DTH200-4-1 X
DTH250-4-1 X
2-Leiterbetrieb
3-Leiterbetrieb
Achtung!
Es können mehrere Ventilatoren mit einem Regler geregelt werden. Jedoch ist auf die Gesamtbelastung zu achten
- sehen Sie hierzu die techn. Daten auf Seite 3!
22 40
12
6,5
RD11258-01

102
EFC35 / EFC35G / EFC35S – Technische Daten
74
48,5
Typ EFC35 / EFC35G EFC35S
Spannung 230 VAC 230 VAC
Belastung Max. 3,5A Max. 3,5A
Eingebaute Sicherung T 4 AH T 4 AH
Max. Vorsicherung 13A 13A
Umgebungstemperatur 0-35ºC 0-35ºC
Min. Ausgangsspannung
Eingebautes
Potentiometer
Eingebautes
Potentiometer
Schutzart IP20 IP44
Werkstoff Thermoplast ABS Thermoplast ABS
Farbe
Weiß (EFC35) / Grau
(EFC35G)
Grau
67
13
Der EFC35S hat folgende Abmessungen:
Höhe: 120 mm
Breite: 80 mm
Tiefe o. Schalter: 55 mm
Tiefe m. Schalter: 77 mm
Ventilator 2-Leiterbetrieb 3-Leiterbetrieb
BESB250-4-1 X
BESB315-4-1 X
BESF146-4-1 X
BESF160-4-1 X
BESF180-4-1 X
BESF200-4-1 X
DTV160-4-1 X
DTV200-4-1 X
DTV250-4-1 X
DTV315-4-1 X
DTV400-4-1 X
DTH160-4-1 X
DTH200-4-1 X
DTH250-4-1 X
DTH315-4-1 X
DTH400-4-1 X
2-Leiterbetrieb
3-Leiterbetrieb
Achtung!
Es können mehrere Ventilatoren mit einem Regler geregelt werden. Jedoch ist auf die Gesamtbelastung zu achten
- sehen Sie hierzu die techn. Daten auf Seite 3!
52
11
RD11262-01

EFC50 / EFC80 / EFC80C - Technische Daten
200
EFC50 EFC80 / EFC80C
EFC50 / EFC80 / EFC80C
Typ EFC50 EFC80 EFC80C
Spannung 230 VAC 230 VAC 230 VAC
Belastung Max. 5A Max. 8A Max. 8A
Eingebaute
Sicherung
T 5 AH T 8 AH T 8 AH
Max. Vorsicherung 13 A 13 A 13 A
Umgebungstemperatur
0-35ºC 0-35ºC 0-35ºC
Min. Ausgangsspannung
Max. Ausgangsspannung
2-Stufenbetrieb
120
Eingebautes
Potentiometer
Eingebautes
Potentiometer
Durch externer
Kontakt
Eingebautes
Potentiometer
Eingebautes
Potentiometer
Durch externer
Kontakt
Eingebautes
Potentiometer
Eingebautes
Potentiometer
Durch eingebaute
Uhr
Schutzart IP32 IP32 IP22
Werkstoff Thermoplast ABS Thermoplast ABS Thermoplast ABS
Farbe Weiß Weiß Weiß
75
93
RD11263-01
14
Ventilator 2-Leiterbetrieb 3-Leiterbetrieb
BESB250-4-1 X
BESB315-4-1 X
BESF146-4-1 X
BESF160-4-1 X
BESF180-4-1 X
BESF200-4-1 X
BESF225-4-1 X
DTV160-4-1 X
DTV200-4-1 X
DTV250-4-1 X
DTV315-4-1 X
DTV400-4-1 X
DTH160-4-1 X
DTH200-4-1 X
DTH250-4-1 X
DTH315-4-1 X
DTH400-4-1 X
2-Leiterbetrieb
3-Leiterbetrieb
Achtung!
Es können mehrere Ventilatoren mit einem Regler geregelt werden. Jedoch ist auf die Gesamtbelastung zu achten
- sehen Sie hierzu die techn. Daten auf Seite 3!
240
120
100
118
RD11264-01

EFC1P - Elektronischer Drehzahlregler
Für Ventilatoren mit EXHAUSTO FC-Motor
Bedieneinheit für Ventilatoren mit FC-Motor (Abmessungen in mm)
EFC1P – Technische Daten
Typ EFC1P
Umgebungstemperatur -20°C bis +40°C
Min. Ausgangsspannung
Eingebautes Potentiometer
Schutzart IP20
Werkstoff Thermoplast ABS
Farbe Weiß
Mindestabmessung der Öffnung
bei Unterputzmontage
H 53 x B 53 x T 56 mm
EFC1P – Kabelpläne
Die Bemessung des Motor-Versorgungskabels hat nach den
geltenden gesetzlichen Vorschriften zu erfolgen. Bei der
Bemessung des Versorgungskabels sind die Verhältnisse am
Montageort einschließlich Temperatur- und
Verlegungsverhältnisse des Kabels zu berücksichtigen.
Der FC-Motor ist gegen Überhitzung und Überstrom geschützt.
Zusätzlicher Schutz des Motors ist nicht erforderlich.
Der Ausgang für Fehlermeldung am Motor kann nicht für
externe Fehlermeldung benutzt werden, da er bereits für den
EFC1P belegt ist
Werden mehrere Ventilatoren mit einphasigen Ventilatoren
mit FC-Motor am selben Stromnetz mit gemeinsamem
Nulleiter angeschlossen, stellt dies besondere Anforderungen
an die Bemessung des Nulleiters, da die Stromaufnahme nicht
sinusförmig ist.
Werden beispielsweise drei einphasige Ventilatoren mit FC-
Motor auf drei Phasen verteilt installiert, entspricht der Strom
im Nulleiter der Summe des Stromverbrauchs der drei
Ventilatoren.
15
Funktionen:
1. Betriebsschalter für Start und Stopp sowie Drehzahl-
rege lung des Ventilators (Potentiometer mit eingebautem
Start-/Stopp-Schalter).
2. Betriebsleuchte (grün) für den Ventilatormotor.
3. Alarmleuchte (rot) zur Anzeige einer Motorstörung.
1
2
3
6x0,6mm
Für zusätzliche Information über den Elektroanschluss, siehe
bitte die Betriebsanleitung des EFC1P.
Werden die Ventilatoren an eine vorhandene Installation
angeschlossen, muss überprüft werden, ob der Nulleiter für
diese Belastung bemessen ist.
Fehlerstromschutzschalter:
Falls für einphasige Ventilatoren mit FC-Motor Fehlerstromsch
utzschalter benutzt werden, müssen diese vom Typ A sein, die
auch bei Fehlerströmen mit DC-Inhalt (pulsierendem
Gleichstrom) abschalten.
Solche Fehlerstromschutzschalter sind
wie folgt gekennzeichnet:
Falls für dreiphasige Ventilatoren mit FC-Motor Fehlerstromschutzschalter
benutzt werden, müssen diese vom Typ B sein.
Diese Fehlerstromschutzschalter
sind wie folgt gekennzeichnet:
5509019-01
Der Drehzahlregler EFC1P besteht aus
einer Schwachstrom-Bedieneinheit und
regelt den Frequenzumformer des
FC-Motors.
Die Drehzahl des Ventilators wird auf
einer linearen Skala von 0-10 eingestellt.
Die Bedieneinheit enthält ein Potentiometer
mit einem Drehknopf inkl.
Schaltkontakt zur Ein-/Ausfunktion
E 1*
7x0,6mm
Siehe bitte die BESB-Produktinformation.
Prinzipskizze
*E 1 Anschlussdose
(keine EXHAUSTO-Lieferung)

3003114 - 04.2011 - Recht auf Änderungen vorbehalten.
EXHAUSTO – Innenklima mit
dem gewissen Unterschied
Technologien
EXHAUSTO verfügt über drei Technologien
für den Bereich Wärmerückgewinnung:
Kreuzstromwärmetauscher, Rotationswärmetauscher
und Gegenstromwärmetauscher.
Die drei Technologieplattformen
haben jeweils ihre einzigartigen Vorteile
und Anwendungsbereiche.
Unsere Innovation orientiert sich an
Energieoptimierung in jeder Hinsicht
– im Mittelpunkt steht die Entwicklung
von Produkten, die Maßstäbe für die
Energieanforderungen der Zukunft setzen.
EXHAUSTO GmbH
Am Ockenheimer Graben 40
55 411 Bingen-Kempten
Systemlösungen
Tel. +49 (0) 6721 9178 111
Fax +49 (0) 6721 9178 99
info@exhausto.de
www.exhausto.de
EXHAUSTO bietet Systemlösungen
zur Unterstützung der professionellen
Projektierung von Lüftung für Wohnungen,
Büros und Schulen. Die Systeme sind in jedem
einzelnen Fall den gesetzlichen Vorschriften
sowie den von den jeweiligen Bauherren
gestellten Anforderungen und Bedürfnissen
angepasst.
Die einzelnen Systeme werden selbstverständlich
von den jeweils geeigneten
EXHAUSTO-Produkten unterstützt.
Innenklimakompetenzen
EXHAUSTO ist ein Teil des Geschäftsbereichs
Ventilation und Innenklima der VKR Holding,
deren Zieles ist, unseren Kunden innovative und
energieffektive Lösungen zur Gewährleistung
eines guten Innenklimas in neuen wie vorhandenen
Gebäuden anzubieten. Erfahren Sie mehr
auf unserer Website www.vkr-holding.com
Bei EXHAUSTO sind wir stets bemüht, die Leistung
unserer Produkte zu verbessern - zum
Nutzen des Innenklimas und des globalen
Klimas und dadurch zum Nutzen von uns Menschen.
Es handelt sich um das Gleichgewicht
zwischen Komfort und energieoptimalen
betriebswirtschaftlichen Lösungen.
