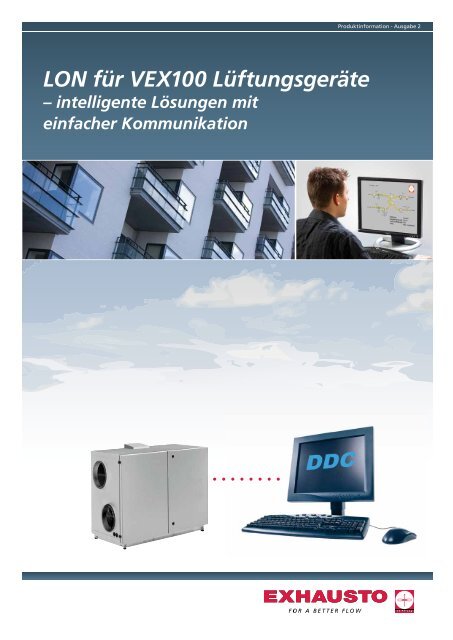

<strong>LON</strong> <strong>für</strong> <strong>VEX100</strong> <strong>Lüftungsgeräte</strong><br />
– intelligente Lösungen mit<br />
einfacher Kommunikation<br />
Produktinformation - Ausgabe 2
<strong>LON</strong> - ein offenes standardisiertes Bus-Kommunikationssystem<br />
• alle wesentlichen Betriebsparameter zugänglich sind<br />
• eine gemeinsame Steuerung <strong>für</strong> sämtliche Installationen <strong>de</strong>s<br />
Gebäu<strong>de</strong>s möglich ist<br />
• sämtliche Einstellungen <strong>de</strong>r Steuerung zugänglich sind<br />
(durch das Hilfswerkzeug <strong>LON</strong>Maker)<br />
Temperaturregelung:<br />
Fortluft<br />
Zuluft<br />
Sollwert <strong>de</strong>r Temperaturregelung<br />
Ausschaltung von Heizung und Kühlung<br />
Kommunikation mit externem Raumtemperaturfühler<br />
Kommunikation mit externem Außentemperaturfühler<br />
Anzeige <strong>de</strong>s Steuersignals <strong>für</strong> Bypass<br />
Anzeige <strong>de</strong>s Steuersignals <strong>für</strong> Heizregister<br />
Anzeige <strong>de</strong>s aktuellen Sollwerts <strong>de</strong>r Temperaturregelung<br />
Anzeige <strong>de</strong>r Temperatur im Zuluftkanal<br />
Anzeige <strong>de</strong>r Temperatur im Abluftkanal<br />
Anzeige <strong>de</strong>r Temperatur im Frischluftkanal<br />
Anzeige <strong>de</strong>r Temperatur im Fortluftkanal<br />
Anzeige <strong>de</strong>r Temperatur am Rücklaufrohr <strong>de</strong>s Heizregisters<br />
Anzeige <strong>de</strong>r Temperatur am Rücklaufrohr extern nach <strong>de</strong>m<br />
Motorventil<br />
Betriebsstatus <strong>für</strong> Umwälzpumpe und Motorventil<br />
Input Output<br />
Außenluft<br />
Abluft<br />
2<br />
<strong>LON</strong> ist in <strong>de</strong>n <strong>Lüftungsgeräte</strong>n, mit eingebauter<br />
Automatik, <strong>de</strong>r EXHAUSTO VEX-Serie integriert. Auf<br />
diese Weise bleibt das bei <strong>de</strong>r Entwicklung <strong>de</strong>s Gerätes<br />
erworbene Knowhow in <strong>de</strong>r Steuerung erhalten.<br />
Luftmengenregelung:<br />
Regelung <strong>de</strong>r Luftmenge bei Comfortbetrieb<br />
Anzeige von Betriebsstufe bei Comfortbetrieb<br />
Anzeige <strong>de</strong>s Steuerssignals <strong>für</strong> Abluftventilator<br />
Anzeige <strong>de</strong>s Steuerssignals <strong>für</strong> Zuluftventilator<br />
Anzeige <strong>de</strong>r Luftmenge im Abluftkanal<br />
Anzeige <strong>de</strong>r Luftmenge im Zuluftkanal<br />
Anzeige <strong>de</strong>s Kanaldrucks im Abluftkanal<br />
Anzeige <strong>de</strong>s Kanaldrucks im Zuluftkanal<br />
Kommunikation mit <strong>LON</strong> PIR-Sensor<br />
Kommunikation mit <strong>LON</strong>-CO2-Fühler<br />
Kommunikation mit <strong>LON</strong>-Feuchtefühler<br />
Beispiele sonstiger Gebäu<strong>de</strong> installationen, die über <strong>LON</strong>-Kommunikation gesteuert wer<strong>de</strong>n.<br />
Fortluft<br />
Zuluft<br />
Außenluft<br />
Abluft
Dadurch haben wir unsere Erfahrung und Kompetenz im<br />
Bereich Lüftungs- und Steuerungsverfahren in einer intelligenten<br />
Lösung vereint, die einfach zu montieren und bedienen ist.<br />
In dieser Broschüre zeigen wir die wesentlichsten und am<br />
meisten benutzten Funktionen. Die Steuerung bietet jedoch<br />
Betriebsebenen:<br />
Fortluft<br />
Zuluft<br />
Input Output<br />
Außenluft<br />
Abluft<br />
Steuerung <strong>de</strong>r Betriebsebenen durch eine Uhr:<br />
Off, Economy, Standby, Comfort<br />
Manuelle Übersteuerung von Betriebsebenen:<br />
Economy, Standby, Comfort, Automatik (Bypass)<br />
Anzeige <strong>de</strong>r aktuellen Betriebsebene<br />
3<br />
eine Vielzahl weiterer Möglichkeiten. Für <strong>de</strong>taillierte<br />
Information über die vielen Funktionsmöglichkeiten verweisen<br />
wir auf die Beschreibung in unserer Betriebsanleitung, die Sie<br />
unter <strong>de</strong>r folgen<strong>de</strong>n Internetadresse fi n<strong>de</strong>n:<br />
www.<strong>exhausto</strong>.<strong>de</strong><br />
Alarme:<br />
Fortluft<br />
Zuluft<br />
Reset sämtlicher aktueller Alarme<br />
Anzeige sämtlicher aktueller Alarme<br />
Allgemein:<br />
Fortluft<br />
Zuluft<br />
Einstellung von Datum und Uhrzeit<br />
Einschaltung von Nachtkühlung<br />
Betriebsstatus <strong>de</strong>r Kühlanlage<br />
Anzeige von Datum und Uhrzeit<br />
Anpassung <strong>de</strong>r Kommunikationsmenge<br />
<strong>VEX100</strong> mit Kreuzstromwärmetauscher<br />
Die <strong>VEX100</strong>-Geräte haben Kreuzstromwärmetauscher<br />
aus Aluminium mit einem niedrigen Druckverlust<br />
und einem hohen Temperaturwirkungsgrad. Der<br />
Kreuzstromtauscher gewährleistet völlig getrennte<br />
Luftwege, damit we<strong>de</strong>r Geruch noch Schmutzpartikel<br />
an die Zuluft übertragen wer<strong>de</strong>n können.<br />
Außenluft<br />
Abluft<br />
Außenluft<br />
Abluft
3002310 - 05.2011 - Ret til ændringer forbehol<strong>de</strong>s.<br />
Alternative Möglichkeiten - auch ohne <strong>LON</strong><br />
Natürlich kann ein VEX-Gerät auch auf eine zentrale<br />
Leittechnik aufgeschaltet wer<strong>de</strong>n, welche nicht über eine<br />
<strong>LON</strong>-Kommunikation verfügt. Dies wird durch ein EXHAUSTO<br />
<strong>LON</strong> I/O Modul (Zubehör) ermöglicht - ein Modul, das <strong>de</strong>n<br />
Kommunikationsbus <strong>de</strong>s VEX-Geräts (<strong>LON</strong>-Bus) in Ein- und<br />
Ausgangssignale <strong>für</strong> die DDC-Anlage umwan<strong>de</strong>lt.<br />
Das Modul ermöglicht folgen<strong>de</strong> Funktionen:<br />
Sollwert <strong>de</strong>r Temperaturregelung<br />
Steuerung <strong>de</strong>r Luftmenge bei Comfortbetrieb<br />
Steuerung <strong>de</strong>r Betriebsebene durch eine Uhr:<br />
Comfort / Uhr <strong>de</strong>s VEX-Geräts<br />
Steuersignal <strong>für</strong> Heizregister<br />
Anzeige <strong>de</strong>r Temperatur im Zuluftkanal<br />
Anzeige <strong>de</strong>r Temperatur im Abluftkanal<br />
Anzeige <strong>de</strong>r Temperatur im Rücklaufwasser<br />
im PWW-Heizregister<br />
Alarmmeldung <strong>für</strong>:<br />
- Filterüberwachung aktiviert<br />
- Überhitzung <strong>de</strong>s Zuluftmotors<br />
- Überhitzung <strong>de</strong>s Abluftmotors<br />
- Enteisungsfunktion<br />
- Brandthermostat aktiviert<br />
- Überhitzung <strong>de</strong>s Elektroheizregisters<br />
- Frostschutz von PWW-Heizregister<br />
- Kühleinheiten<br />
Betriebsmeldung <strong>für</strong> das Gerät<br />
Input Output<br />
EXHAUSTO GmbH<br />
Am Ockenheimer Graben 40<br />
55 411 Bingen-Kempten<br />
Tel. +49 (0) 6721 9178 111<br />
Fax +49 (0) 6721 9178 99<br />
info@<strong>exhausto</strong>.<strong>de</strong><br />
www.<strong>exhausto</strong>.<strong>de</strong>
