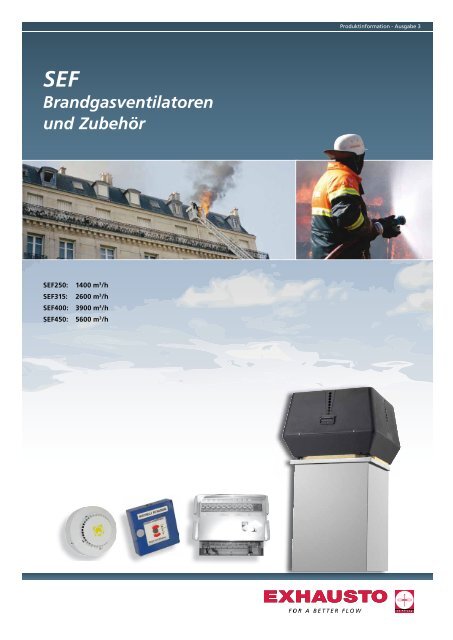

sef brandgasventilator d - exhausto.de

SEF
Brandgasventilatoren
und Zubehör
SEF250: 1400 m3 /h
SEF315: 2600 m3 /h
SEF400: 3900 m3 /h
SEF450: 5600 m3 /h
Produktinformation - Ausgabe 3

SEF - Brandgasventilator - Produktinformation
Beschreibung
Ein speziell entwickelter Ventilator zur sicheren Abführung
von Rauchgasen im Brandfall.
Die Montage erfolgt auf der speziell gefertigten
Dach durchführung.
Das Gerät wurde geprüft nach EN 12101-3 bei einer
Tempe ratur von 400°C über 2 Stunden.
Entrauchungsleistung von 2300m³/h bis 6700m³/h als
Einzelgerät.
1. Anschlusskabel
2. Oberteil
3. Motor
4. Radiallüfterrad
5. Unterteil
6. Schraube
7. Handgriff
8. Scharnier
2
Systemlösung
Das Brandgassystem SEF ist ein Komplettpaket von Exhausto
für Rauchmengen von 2300m³/h bis 20.000m³/h. Größere
Anlagen auf Anfrage.
Alle Bauteile sind auch einzeln erhältlich. Das Komplettpaket
entspricht allen gültigen Landesbauordnungen.
SEF - Brandgasventilator - Technische Daten
Typ
Motordaten & Gewicht Abmessungen
U/min
Brandgasventilator 3x400V
Amp/
KW
Gewicht
Kg
A
mm
BxB
mm
CxC
mm
D Ø/
mm
E
mm
SEF250-4-3 1400 0,4/0,10 26 335 485 385 250 100
SEF315-4-3 1400 1,1/0,32 35 380 580 485 315 115
SEF400-4-3 1400 1,3/0,42 44 430 650 525 400 130
SEF450-4-3 1400 3,4/1,5 58 615 650 525 400 220
SEF - Brandgasventilator - Kapazitätsdiagramme
SEF250
SEF315
SEF400
SEF450

SEF - Brandgasventilator - Montage und Service
Montage
Die Montage des Brandgasventilators erfolgt zweckmässig auf
der dazugehörigen Dachdurchführung
SEF-TGKS.
Die Dachdurchführung wird mittels der beilie-
genden Montageschienen befestigt. Der Brandgasventilator
wird mit Gummischwingungsdämpfern befestigt und der
beiliegenden Matte abgedichtet.
C C1 C C1
C RD10369-01
Größe
TGKS Maßtabelle
Quadratisch Größe C1 mm C mm L1 mm Gewicht* kg
TGKS250 - 600 ø 250 � 357 600 21
SEF250 TGKS250 - 900 ø 250 � 357 900 27
TGKS250 - 1200 ø 250 � 357 1200 32
TGKS315 - 600 ø 315 � 422 600 25
SEF315 TGKS315 - 900 ø 315 � 422 900 31
TGKS315 - 1200 ø 315 � 422 1200 37
TGKS400 - 600 ø 400 � 507 600 30
SEF400/450 TGKS400 - 900 ø 400 � 507 900 36
TGKS400 - 1200 ø 400 � 507 1200 43
Maßangaben in mm.
* Gewicht einschließlich AOR ohne Bleiflansch.
3
Service
Zu Servicezwecken lässt sich
der Ventilator durch 2
Schrauben problemlos
öffnen und aufklappen.
Auf Wunsch kann die
Dachdurchführung auch mit
Blei- oder Klebeflansch und
Längen bis 1200mm
geliefert werden.
SEF - TGKS Dachdurchführung - Produktinformation
Zur Montage des Ventilators und sicheren Dachdurchführung.
Durch die spezielle Isolierung der Dachdurchführung, wird ein
Entzünden der Dachhaut und eine Brandausbreitung vermieden.
Zur Vermeidung der Raumauskühlung ist eine
Überdruckklappe AOR im System eingebaut.
SEF - TGKS Dachdurchführung - Technische Daten
L

SEF-STG-01-x Steuergerät - Produktinformation
Beschreibung
Exhausto Steuergerät SEF-STG-01-x Steuergerät zur
Auswertung der eingehenden Rauchsensorsignale und
Ansteuerung der Brandgasventilatoren. Dient weiterhin
zur Spannungsversorgung von bis zu 30 Rauchsensoren
oder Handauslöseeinrichtungen.
Über LED erfolgt eine interne Alarmanzeige bei Rauchalarm,
Verschmutzung, Kabelbruch, Kurzschluss und Funktion des
Wartungsschalters. Mittels Potentialfreien Kontakten ist auch
eine externe Alarmmeldung möglich.
Die Auslöseeinrichtung ist Montagefreundlich in einem
stabilen Schaltkasten mit Schaltschütz, Sicherungen und
Klemmleiste untergebracht und ermöglicht somit eine
einfache und rasche Montage.
Auslöseeinrichtung geprüft mit VDS-Prüfzeugnis
G 200071
A B
C
F
D
E
4
Funktion
Im Brandfall werden über die Rauchschalter oder
Handauslöseeinrichtungen Alarm ausgelöst.
Die Auslöseeinrichtung steuert die Internen Schütze und
lässt die Brandgasventilatoren anlaufen und die Entrauchung
beginnt.
Zusätzlich können noch Entrauchungsklappen,
Nachströmklappen oder ein externer Alarm über das
Gerät angesteuert werden.
Für eine zusätzliche Externe Überwachung stehen
potentialfreie Kontakte, welche eine Störung oder
Verschmutzung der Rauchmelder, Wartungsschalters,
den Betriebszustand und den Feuerwehrbedienschalter
anzeigen, zur Verfügung.
Über den Feuerwehrhandschalter ist es möglich, die
Brandgasventilatoren auch manuell zu bedienen.
Eine optische Anzeige über die Stellung des
Wartungsschalters ist direkt am Gerät montiert.
Systemlösung
Das Brandgassystem SEF ist ein Komplettpaket von
Exhausto für Rauchmengen von 2300m³/h bis 20.000
m³/h. Größere Anlagen auf Anfrage. Alle Bauteile sind
auch einzeln erhältlich.
Das Komplettpaket entspricht allen gültigen
Landesbauordnungen.
SEF-STG-01-x Steuergerät - Technische Daten
Beschreibung Daten
Höhe x Breite x Tiefe 318 x 392 x 151 mm
Schutzart/Material IP 44/ABS
Spannungsversorgerung 3 x 400 V Max 35A
Ausgang Brandgasventilator 3 x 400 V Max 16A
Sicherung 16A
Temperatur 0°C - 50°C
Gewicht 7,8 kg

SEF-STG-01-x Steuergerät - Verdrahtungsplan
B m
Sicherungswerte für Ventilatorleistung
Leistung Sicherung Kabel
(kW)) (A) W1, W2, W3
bis 0,25 2 6x1,5 □
0,3 - 1,1 4 6x1,5 □
1,2 - 1,9 6 6x1,5 □
2,0 - 2,5 10 6x1,5 □
2,6 - 3,5 16 6x2,5 □
Leistung Sicherung Kabel
(kW)) (A) W0
bis 1,9 6 5x1,5 □
2,0 - 2,5 10 5x1,5 □
Sicherungswerte für
Einspeisung
SEF-BV: Brandgasventilator SEF-HA-01: Handauslöseinrichtung SEF-RS-01: Rauchschalter / Rauchsensor
2,6 - 3,5 16 5x2,5 □
3,6 - 4,9 20 5x2,5 □
5,0 - 6,9 25 5x4 □
7,0 - 11,0 35 5x6 □
5
Schaltfeld X4
(Potentialfrei zur Alarmmeldung)
Klemme 11-15:
Ansteuerung einer externen Alarmmeldung
wie z.Bsp. Sirene, Blinklicht, ect.
(Keine Exhausto Lieferung)
Schaltfeld X1 (400 V )
Klemme 1-3:
Ausgang für externe Schalterstellungsanzeige
Feuerwehrhandschalter
Klemme 1-4:
Spannungsversorgung
Klemme 16-18 (Potentialfrei):
Potentialfreier Kontakt zur externen Störmeldung
der Rauchmelder
Klemme 5-19:
Ansteuerung der Brandgasventilatoren
Klemme 4-5:
Ausgang für externe Betriebsmeldung
Schaltfeld X2 (230 V)
Schaltfeld X3 (24V)
Klemme 6-7:
Ausgang für externe Verschmutzungsmeldung
Klemme 1-6:
Spannungsversorgung der Rauchschalter
und Handauslöseeinrichtungen.
Alarmmeldung
Klemme 1-5:
Ansteuerung einer Entrauchungsklappe
(Keine Exhausto Lieferung)
Klemme 6-10:
Ansteuerung einer Nachströmklappe
(Keine Exhausto Lieferung)

SEF-RS-01 Rauchschalter/sensor - Produktinformation
Ø 60
Ø 74
Ø 105
38
58
6
Beschreibung
Optischer Rauchsensor zur frühzeitigen Erkennung von
Schwellbränden und Bränden mit Rauchentwicklung.
Funktion
Der Sensor arbeitet nach dem Streulichtprinzip. Lichtsender
und Empfänger sind in der Messkammer so angeordnet, dass
das Lichtbündel des Senders nicht direkt auf den Empfänger
treffen kann. Erst das an Schwebteilchen gestreute Licht
(Tyndalleffekt) gelangt zum Empfänger und wird in ein
elektrisches Signal umgesetzt.
Eine grüne LED zeigt die Verschmutzung (Service), eine rote
LED den Alarmfall an.
Im Brandfall wird über den Sensor der Alarm an das
Steuergerät SEF-STG-01-x weitergeleitet. Der Rauchschalter
SEF-RS-01 dient zur Überwachung von bis zu 80m 2
Grundfl äche. Durch eine Verteilung von bis zu 30
Rauchsensoren ergibt sich eine maximale Überwachungsfl äche
von 2400m².
Lieferung einschließlich Montagesockel.
Geprüft mit VDS-Prüfzeugnis G 202091
SEF-RS-01 Rauchschalter/sensor - Technische Daten
Beschreibung Daten
Funktionsprinzip Streulicht (Tyndall-Effekt)
Zulassungen: LPCB (GB) zertifiziert nach EN-54/7
Vds (D) Melderkammer G202091
Spannungsversorgung 16-30 VDC
Betriebsstrom ca. 0,04 mA
Verschmutzungssignal-Strom ca. 13 mA
Alarmstrom ca. 55 mA
Betriebstemperatur -10°C - +50°C
Max. Feuchtigkeit 99% rF
Meldergehäuse weißes Polycarbonat mit
Insektenschutzgitter
Sockel weißes Polycarbonat
Gewicht ca. 180 g
Verschmutzungsanzeige grüne LED
Rauchalarmanzeige rote LED

SEF-HA-01 Handauslöseinrichtung - Produktinformation
5
2
1
125 34
7
Beschreibung
Zur manuellen Auslösung der Brandmeldung durch
einschlagen der Scheibe und Knopfdruck.
Funktion
Der Druckknopfmelder besteht aus Gehäuse und Tür in
Alu-Druckguss. Darin eingesetzt sind die Leiterplatte mit
Klemmanschlüssen, Kontaktsatz und
Betätigungsknopf. Eine auswechselbare, genormte
Dünnglasscheibe, in der durch Einheitsschloss versperrbaren
Tür, schützt vor unbeabsichtigter Auslösung.
Im Alarmfall ist sie leicht einzuschlagen und der Druckknopf
ungehindert zu betätigen. Eine spezielle Arretierung hält den
Knopf in der gedrückten Stellung fest, der manuell betätigte
Arretierhebel ermöglicht die Rückstellung.
Geprüft mit VDS-Prüfzeugnis G 298064
SEF-HA-01 Handauslöseinrichtung - Technische Daten
Beschreibung Daten
Einsatzbereich Handauslösung von
Entrauchungssystemen
Anzeige DKM grüne LED "Betriebsbereit"
rote LED "Ausgelöst"
Anzeige DKM-L grüne LED "Betriebsbereit"
rote LED "Ausgelöst"
gelbe LED "Störung"
Betriebsspannung 24V AC + 10%
Taster
gedrückt
entrigelt
Schaltspannung
Schaltstrom
(Wechsler) "Automatik-Auf"
Ausgelöst
Automatik
24V AC/DC
1A
Kontakt S1 vergoldet, max. 24 V
Schutzart IP 42
Anschlussklemmen max. 1,5 mm 2
Kabeleinführung
oben und unten
M 10 x 1
Montage Aufputz
Relative Luftfeuchte max. 95%
Umgebungstemperatur -20°C - +60°C
Gehäuse Aluminium
Abmessungen 125 x 125 x 34 mm
Gewicht ca. 400 g
Baumusterprüfung Bestandteil Zulassung ERKS
Farben blau, rot, grau und gelb

3002680 - 05.2011 - Recht auf Änderungen vorbehalten.
EXHAUSTO – Innenklima mit
dem gewissen Unterschied
Technologien
EXHAUSTO verfügt über drei Technologien
für den Bereich Wärmerückgewinnung:
Kreuzstromwärmetauscher, Rotationswärmetauscher
und Gegenstromwärmetauscher.
Die drei Technologieplattformen
haben jeweils ihre einzigartigen Vorteile
und Anwendungsbereiche.
Unsere Innovation orientiert sich an
Energieoptimierung in jeder Hinsicht
– im Mittelpunkt steht die Entwicklung
von Produkten, die Maßstäbe für die
Energieanforderungen der Zukunft setzen.
EXHAUSTO GmbH
Am Ockenheimer Graben 40
55 411 Bingen-Kempten
Systemlösungen
Tel. +49 (0) 6721 9178 111
Fax +49 (0) 6721 9178 99
info@exhausto.de
www.exhausto.de
EXHAUSTO bietet Systemlösungen
zur Unterstützung der professionellen
Projektierung von Lüftung für Wohnungen,
Büros und Schulen. Die Systeme sind in jedem
einzelnen Fall den gesetzlichen Vorschriften
sowie den von den jeweiligen Bauherren
gestellten Anforderungen und Bedürfnissen
angepasst.
Die einzelnen Systeme werden selbstverständlich
von den jeweils geeigneten
EXHAUSTO-Produkten unterstützt.
Innenklimakompetenzen
EXHAUSTO ist ein Teil des Geschäftsbereichs
Ventilation und Innenklima der VKR Holding,
deren Zieles ist, unseren Kunden innovative und
energieffektive Lösungen zur Gewährleistung
eines guten Innenklimas in neuen wie vorhandenen
Gebäuden anzubieten. Erfahren Sie mehr
auf unserer Website www.vkr-holding.com
Bei EXHAUSTO sind wir stets bemüht, die Leistung
unserer Produkte zu verbessern - zum
Nutzen des Innenklimas und des globalen
Klimas und dadurch zum Nutzen von uns Menschen.
Es handelt sich um das Gleichgewicht
zwischen Komfort und energieoptimalen
betriebswirtschaftlichen Lösungen.
