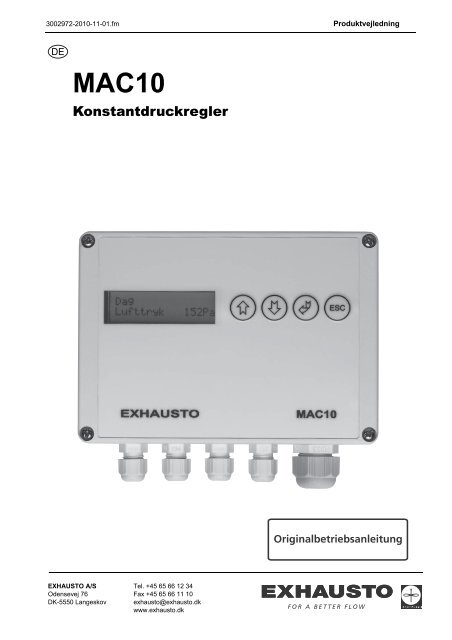

MAC10 Konstantdruckregler D

3002972-2010-11-01.fm Produktvejledning

MAC10

Konstantdruckregler

EXHAUSTO A/S

Odensevej 76

DK-5550 Langeskov

Tel. +45 65 66 12 34

Fax +45 65 66 11 10

exhausto@exhausto.dk

www.exhausto.dk

Originalbetriebsanleitung

3002972-2010-11-01.fm

1. Produktinformation MAC10

1.1 Lieferung............................................................................................................... 3

2. Installation

2.1 Montage ................................................................................................................ 4

2.1.1 Anschluss an Versorgungsspannung............................................................ 5

2.2 Übersichtszeichnung........................................................................................... 6

3. Menüfunktionen

3.1 Benutzeroberfläche ............................................................................................. 7

3.1.1 Änderung....................................................................................................... 8

3.2 Sollwertmenü ..................................................................................................... 10

3.2.1 Betriebsmodi (Sollwertmenü 1-3) ............................................................... 10

3.2.2 Alarmsteuerung (Sollwertmenü 4-5)............................................................ 11

3.2.3 Kompensierung bei niedriger Außentemperatur (Sollwertmenü 6-9).......... 13

3.2.4 Motorsteuerung mit MAC10 (Sollwertmenü Nr. 10, 11 und 14, 16-17) ....... 14

3.2.5 Druckmesswertgeber (Sollwertmenü 12-13)............................................... 15

3.2.6 PID-Regler (Sollwertmenü 19-20) ............................................................... 15

3.2.7 Werkseinstellungen (Sollwertmenü 24)....................................................... 15

3.2.8 Sollwertmenü - Übersicht ............................................................................ 16

4. Technische Daten

4. Technische Daten ................................................................................................ 17

5. Anschlussdiagramme

5.1 Anschlussdiagramm: DTV/DTH/BESB/BESFxxx-4-1 mit MAC10MPR .......... 19

5.2 Anschlussdiagramm: DTVxxx-x-1MGE............................................................ 20

5.3 Anschlussdiagramm: DTV/BESF/BESBxxx-x-1FC ......................................... 21

5.4 Anschlussdiagramm: BESF/BESBxxx-x-1MPR .............................................. 22

5.5 Anschlussdiagramm: BESFxxx-x3MPR........................................................... 23

5.6 Anschlussdiagramm: BESB mit 1MGE............................................................ 24

5.7 Anschlussdiagramm: BESBxxx-4-3FC (Lenze freq. converter) .................... 25

5.8 Anschlussdiagramm: BESBxxx-4-3FC (Omron freq. converter)................... 26

6. Konformitätserklärung

6. Konformitätserklärung ....................................................................................... 27

Gefahrensymbol

Nichtbeachtung von Anweisungen, die mit einem Gefahrensymbol

gekennzeichnet sind, ist mit Risiko für Personen- bzw. Sachschäden

verbunden.

2/28

3002972-2010-11-01.fm Produktinformation MAC10

1. Produktinformation MAC10

Beschreibung Der MAC10-Konstantdruckregler wird für Ventilatormotoren eingesetzt, die mit

Motorpowerrelais (MPR), oder Frequenzwandler (MGE oder FC) ausgestattet sind.

MAC10 lässt sich auch zusammen mit MAC10MPR für Einphasen-Motoren verwenden.

Hauptfunktionen: MAC10 hat folgende Hauptfunktionen:

• 0-10 VDC-Ausgang sowie Ein-/Ausschaltrelais, das einen Frequenzwandler

oder einen Triacregler steuern kann.

• Potentialfreier Alarmausgang für den Anschluss einer CTS-Anlage oder eine

andere Art von Alarmfunktion.

• 3 verschiedene Betriebsmodi und dazugehörige Sollwerte. Modus für

Tagesbetrieb, Modus für Nachtbetrieb und Modus für Maximalbetrieb.

• Die Ein-/Ausschaltfunktion lässt sich von einem externen Signal steuern.

• Übersteuerung auf Maximalbetrieb lässt sich ebenfalls von einem externen

Signal steuern.

• MAC10 kann mit einem Temperaturfühler für Außentemperaturkompensierung

ausgerüstet werden.

1.1 Lieferung

Die MAC10-Lieferung umfasst Folgendes:

Die

Lieferung

umfasst:

Extra

Zubehör:

A

D

Pos. Bauteil Warennummer

A MAC10 Konstantdruckregler MAC10

B MAC XTP -Druckmesswertgeber 0-500

Pa

3/28

Gehört zum Lieferumfang;

Ersatzteilnr. 0501071

C 2 m Schlauch zum MAC XTP Gehört zum Lieferumfang

D Druckmessnippel für MAC XTP Gehört zum Lieferumfang

E Betriebsanleitung 3002972

F Temperatursensor MAC10 XTT für

Außentemperaturkompensierung

MAC10XTT

G MAC10 MPR MAC10MPR

B

C

F

G

3002972-2010-11-01.fm Installation

2.Installation

2.1 Montage

Installation Die Installation muss von einem Elektroinstallateur nach den örtlichen

Bestimmungen und gesetzlichen Vorschriften ausgeführt werden.

Montage von MAC10

Montage von

MAC XTP

MAC XTP muss

richtig orientiert

sein

.

MAC10 und MAC XTP sind auf einer ebenen und stabilen Oberfläche

zu montieren.

Schritt Vorgehen

1 Das Frontblech abschrauben und den MAC10 an den 4 Eckbohrungen

festschrauben.

2 Die Leitungen durch die Kabeldurchführungen führen und anschliessen.

3 Das Frontblech wieder montieren.

Schritt Vorgehen

1 Das Frontblech abschrauben und den MAC XTP an den 4 Eckbohrungen

festschrauben.

2 Die Leitung durch die Kabeldurchführung führen und anschliessen.

3 Den Luftstutzen im Ventilationskanal am Messpunkt montieren.

4 Den Luftstutzen mit einem Schlauchende mit demMinus-Stutzen am MAC

XTP verbinden.

5 Falls MAC XTP in einem druckneutralen Bereich montiert wird, ist es nicht

erforderlich, den anderen Messstutzen am MAC XTP anzuschließen.

Ansonsten ist ein Schlauchende zu montieren, das zu einem druckneutralen

Bereich führt.

6 Das Frontblech wieder montieren

MAC XTP muss mit den Verschraubungen nach unten orientiert sein, dass eventuell

anfallendes Kondensat nach unten in den Lüftungskanal abfliessen kann.

4/28


Statische

Druckmessung im

Kanal

Max.-Abstand

zwischen MAC10

und MAC XTP

Die Maximallänge der Leitung zwischen MAC10 und MAC XTP darf 80 m geschirmtes

Kabel betragen.

2.1.1 Anschluss an Versorgungsspannung

Den MAC10 anschließen, wie in den Anschlussdiagrammen in Abschnitt Figure 5,

Anschlussdiagramme, on page 18 dargestellt.

Wartungsschalter

Unisolierter Kanal: Isolierter Kanal

Druckmessnippel direkt am Kanal

montieren. Das Kunststoffrohr vom Nippel

entfernen.

RD12077-01

Die Erdklemme (PE) ist stets anzuschließen.

Die Bemessung von Kabeln und Sicherungen hat nach den geltenden

gesetzlichen Vorschriften zu erfolgen.

Die EXHAUSTO A/S weist darauf hin, dass die Richtlinie Maschinen die Montage eines

Wartungsschalters bei der festen Installation des Ventilators vorschreibt. Der

Wartungsschalter muss...

• abschließbar sein oder ist sichtbar in der Nähe des Ventilators anzuordnen.

• alle Pole von der Versorgungsspannung unterbrechen können; Kontaktabstand

mindestens 3 mm bei jedem Pol,

Der Wartungsschalter ist nicht von der EXHAUSTO-Lieferung umfasst.

5/28

Druckmessnippel auf der Isolierung

anbringen. Das Kunststoffrohr auf die

Stärke der Isolierung abkürzen.

RD12078-01


2.2 Übersichtszeichnung

Klemmreihe:

Benutzeroberfläche:

Lesen Sie bitte mehr über die

Benutzeroberfläche in Abschnitt

Figure 3, Menüfunktionen, on

page 7

Anschluss:

Weitere Angaben über die Klemmreihe

gehen aus der folgenden

Tabelle hervor

6/28

A Display

B Bedientasten “Pfeil nach oben”, “Pfeil nach

unten”, “Enter” und “ESC”

C Anschlussklemmen 1-23.

D MAC XTP-Druckmesswertgeber

Zubehör: E MAC10 XTT-Temperaturfühler

Anschluss Beschreibung Klemme Nr.

Nachtabsenkung, Eingang: Pull-down-Eingang, kurzgeschlossen = Nacht. Klemme 1, 2

NTC-Temperaturfühler: 22 kOhm NTC, ± 0,5ºC, -40ºC bis 60ºC

Max 40 Meter 0,5� Leitung mit Abschirmung

Klemme 3, 4

+24 VDC-Versorgung: +24 VDC out, +50%, -20%, Max 80mA.

Klemme 5, 6, 7

Druckeingang: 0-10 VDC ein, 4,7Kohm, 10bit.

Full speed-Eingang: Pull-down-Eingang, kurzgeschlossen = Fullspeed. Klemme 8, 9

Start/Stopp-Eingang Pull-down-Eingang, unterbrochenes Signal = stopp. Klemme 10, 11

0-10 VDC zum Motor: 0-10 VDC 8bit. Max 20mA. Klemme 12, 13

Motorfehler, Eingang Pull-down-Eingang, unterbrochenes Signal = Fehler. Klemme 14, 15

Motorrelais: 250 VAC, 3A AC1. Klemme 16, 17

Alarmrelais: 250 VAC, 8A AC1. Klemme 18, 19, 20

Anschlussspannung 230 VAC +10% -10%, 50Hz Klemme 21, 22, 23


3.Menüfunktionen

3.1 Benutzeroberfläche

Benutzeroberfläche

Display,

Hauptmenü

Tasten

Die Benutzeroberfläche besteht aus einem Display mit zwei Zeilen sowie vier Tasten.

Das Display zeigt das Hauptmenü, d.h. die aktuelle Betriebssituation. Mittels eines

Passwortes kann das Sollwertmenü aufgerufen werden, in dem die Parametereinstellungen

für MAC10 geändert werden können.

C

A

Stop Temp Comp

Druck 0Pa

Im Hauptmenü können Betriebsmodus und Einstellungen abgelesen werden – siehe

Tabelle:

Position Erläuterung

Im Sollwertmenü werden Einstellungen von Parametern für MAC10 geändert. Siehe

bitte die komplette Übersicht über die Einstellmöglichkeiten in Abschnitt Figure 3.2.8,

Sollwertmenü - Übersicht, on page 16. Eine Vertiefung der einzelnen Sollwerte erfolgt

später in diesem Kapitel.

7/28

B

D

E F G H

A Aktueller Betriebsmodus, d.h. Stopp, Tag, Nacht oder Max.

B Temp Komp bedeutet, dass die Außentemperaturkompensierung

aktiv ist - ansonsten ist das Feld leer.

C Aktueller Luftdruck / aktuelle Außentemperatur / aktuelle

Motordrehzahl.

drücken, um die aktuelle Einstellung aufzurufen

D Zeigt Wert und Einheit von C (Pa, ºC, %)

Position Erläuterung

E Pfeil nach oben – damit kann man sich im Menü

herumbewegen und die Einstellung von Parametern ändern.

F Pfeil nach unten – damit kann man sich im Menü

herumbewegen und die Einstellung von Parametern ändern.

G Eingabetaste - im Sollwertmenü dient die Eingabetaste zur

Menüwahl sowie zum Speichern eingestellter Werte.

H Escape-Taste - im Sollwertmenü dient die Escape-Taste zum

Verlassen eines Untermenüs ohne Speichern von Werten.

� ESC


3.1.1 Änderung

Zugriff zum

Sollwertmenü

Spracheneinstellung

Vom Hauptmenü: Die Taste drücken,

bis im Display folgendes erscheint:

Das Passwort ist 1 2 3 4:

Die Taste drücken, Wert = 1, dann

�

drücken

Die Taste drücken, Wert = 2, dann

drücken

usw., bis im Display folgendes erscheint:

�

Die Taste drücken, und im Display

erscheint:

Zur Bedienung des MAC10 ist zunächst die Sprache des Displaymenüs zu wählen.

Außer Dänisch (Vorgabeeinstellung) kann zwischen Englisch, Deutsch und Schwedisch

gewählt werden.

8/28

�

Menu enter Passw

_ _ _ _

Menu enter Passw

1 2 3 4

Hinweis:

Das Passwort lässt sich nicht ändern!

� Edit setp no:

Druck (Tag)

1

Die Taste drücken, um zur

Sollwertnummer 18 im Menü zu “blättern”;

Im Display erscheint

Sollwert Nr. 18 mit wählen;

Im Display erscheint:

0:DK 1:UK 2:DE 3:SE

�

Mit den Tasten und lässt sich

der Wert und damit die Sprachenversion

ändern.

Mit der Taste den neuen Wert

speichern,

oder

Edit setp no: 18

0DK 1UK 2DE 3SE


Wert 2

�

ESC

mit der Taste den Menüpunkt

verlassen ohne zu speichern.


Sollwert ändern

und speichern

Vom Sollwertmenü

zum Hauptmenü

Timeout vom

Menü

Die Taste drücken, um nach unten im

Menü zu “blättern”,

und mit der Taste “zurückblättern”;

im Display erscheint z.B.

Das gewünschte Menü mit wählen;

im Display erscheint z.B.

Mit den Tasten und lässt sich

der Wert des gewählten Parameters ändern.

Wenn der neue Wert gespeichert werden soll:

Die Taste drücken, und der neue Wert

ist gespeichert.

Wenn der neue Wert nicht gespeichert

werden soll:

�

ESC

Mit der Taste den Menüpunkt

verlassen ohne zu speichern.

Die Taste oder drücken, bis im

Display erscheint:

Die Taste drücken, um das

Sollwertmenü zu verlassen.

�

Das Programm verlässt das Sollwertmenü automatisch, falls innerhalb von 30 Sek.

keine Taste betätigt wird.

Hinweis Während der Einstellung des Sollwertmenüs ist die Druckregelung nicht aktiv.

9/28


Laufzeitfehler

� Edit setp no: 5

Wert 30s


Wert 40s


Zuruck => ENTER


3.2 Sollwertmenü

3.2.1 Betriebsmodi (Sollwertmenü 1-3)

Wahl von

Betriebsmodus

MAC10 hat 4 verschiedene Betriebsmodi, und zwar:

1 Stopp, d.h. abgeschaltet

2 Tag, d.h. Tagesmodus

3 Nacht, d.h. Nachtmodus

4 Max., d.h. Maximaldrehzahl

Aus der untenstehenden Tabelle gehen die Unterschiede der verschiedenen

Betriebsmodi hervor:

Betriebsmodus

Stopp-

Modus

Regelung Vorgabeeinstellung,

bei

keinem Signal.

Regelt nach dem

Tagmodus-

Sollwert

Sollwertmenü Menü Nr. 1

0 - 5000 Pa

Motorausgang,

Klemme 12, 13

0 VDC Spannungssignal

0 - 10 V DC

Die Wahl des Betriebsmodus erfolgt auf der Grundlage externer Betriebssignale.

10/28

Tagesmodus Nachtmodus


Nachtmodus-

Sollwert

Menü Nr. 2

0 - 5000 Pa

Spannungssignal

0 - 10 V DC

Maximaldrehzahl


Max.-Modus-

Sollwert

Menü Nr. 3

0 - 5000 Pa

Spannungssignal

Motorrelais

Klemme 16, 17

OFF ON ON ON

Alarm* Nein Ja Ja Ja, jedoch nicht

bei Alarm für zu

niedrigen Druck

Außentemperaturkompensierung

Nein Ja Nein Ja

Start/stopp Nachtabsen-kung Full speed

Betriebsmodus

(Klemme 10, 11) (Klemme 1, 2) (Klemme 8, 9)

Abgeschaltet OFF Unrelevant Unrelevant

Tag-Modus

OFF OFF

Nacht-Modus

Max.-Modus (full speed)

ON

ON

Unrelevant

OFF

ON

(invertierbar)


3.2.2 Alarmsteuerung (Sollwertmenü 4-5)

MAC10 hat 3 verschiedene Alarmtypen, und zwar:

1 Alarm bei Motorfehler

2 Alarm bei Druck über Sollwert

3 Alarm bei Druck unter Sollwert

Alarmtyp

1. Alarm für

Motorfehler*

Ursache Wenn die Verbindung

zwischen Klemme 14

und 15 unterbrochen

wird

* Bei Installationen mit Frequenzwandler ist der Motor von der Automatik des

Frequenzwandlers geschützt. Deshalb wurde eine feste Verbindung zwischen Klemme

14 und 15 hergestellt. Dies bedeutet, dass die Anlage nach einer Wiedereinschaltung

des Motors wegen einer Störung oder Unterbrechung automatisch eingeschaltet wird.

Im Falle einer Motorstörung lautet der Displaytext daher “ALARM unter Soll”.

** Die untenstehende Abbildung zeigt, wann der Alarm “Druck über Sollwert” ausgelöst

wird und wann er wieder erlischt – abhängig von den Sollwerteinstellungen in Menü 4

und 5.

11/28

2. Alarm für Druck

ÜBER Sollwert

Wenn der gemessene

Druck (Luftgeschwindigkeit)

über den

Regelsollwert plus

einen Alarmgrenzwert

ansteigt.

3. Alarm für Druck

UNTER Sollwert

Wenn der gemessene

Druck (Luftgeschwindigkeit)

unter den

Regelsollwert minus

einen Alarmgrenzwert

abfällt.

Displaytext “ALARM! Motorfehler” “ALARM! Über Soll“ “ALARM unter Soll”

Alarmrelais

(Klemme 18, 19,

20)

Alarmrelais zieht an Alarmrelais zieht an Alarmrelais zieht an

Alarmgrenzwert Wird in Sollwertmenü

4 eingestellt

Alarmdauer

**(Laufzeit,

bevor Alarm

ausgelöst wird)

Der Alarm

erlischt

automatisch,

wenn

Alarmgrenzwert

Sollwert Nr 4

Alarmgrenzwert

Sollwert Nr 4

Druck

Die Verbindung

zwischen Klemme 14

und 15 wiederhergestellt

wird

Über Sollwertgrenze

Druck Solwert

Unter Sollwertgrenze

Laufzeitfehler

Sollwert Nr 5

Wird in Sollwertmenü

5 eingestellt

Wenn der Druck bzw.

die Luftgeschwindigkeit

unter die Alarmgrenze

abfällt

ALARM!


4 eingestellt


5 eingestellt

Wenn der Druck bzw.

die Luftgeschwindigkeit

über die Alarmgrenze

ansteigt

Gemessener Druck

Zeit

RD11965DE-01


Motor Error Die Klemmen 14 und 15 können für den Anschluss einer Störungsrelais im Motorsteuerung

benutzt werden. Wenn das Signal unterbrochen wird, ein Alarm am Display

angezeigt und das Alarmrelais ausgelöst. Die Startsignal für Motorsteuerung ist jedoch

immer dar.

Automatische

oder manuelle

Zurücksetzung

Die Thermosicherung lässt sich auf drei verschiedene Weisen einschalten.

Automatisches

Reset ohne Alarm

Automatisches Reset

gewünscht ist

Wenn Dann Ergebnis

Manuelles Reset gewünscht

ist

Sich die Thermosicherung

innerhalb, der in Menue 5

eingestellten Zeit, wieder

zurück setzt

Die Thermosicherung nach

der in Sollwert 5 eingestellten

Zeitfrist schaltet

Klemme 14 und 15 mit einer

Drahtbrücke verbinden.

Die Thermosicherung

unterbricht den Motorstrom

lokal (wird in Serie mit der

Motorversorgung geschaltet).

Ist die Thermosicherung mit

Klemme 14 und 15 und das

Motorsignal von Klemme 16

und 17 durch das Alarmrelais

zu verbinden

wird der Motor automatisch

eingeschaltet

ist abzuschalten und MAC10

einzuschalten

Thermosicherung im Motor lokal in Serie mit der Motorversorgung geschaltet.

12/28

Wenn die Temperatur fällt,

schaltet die

Thermosicherung erneut ein,

und der Motor startet

automatisch.

Siehe Diagramm unten

Das Alarmrelais schaltet die

Motorversorgung ab

Siehe Diagramm unten

Schritt Vorgehen Diagram

1 Die Thermosicherung wird ausgelöst.

Der Motor schaltet ab, da die Versorgung

unterbrochen wird.

2 Der Motor schaltet ab, da die Versorgung

unterbrochen wird.

3 Wenn die Temperatur im Motor abfällt,

schaltet die Thermosicherung wieder ein

und stellt dadurch die Versorgung zum

Motor wieder her.

4 MAC10 meldet nicht Alarm, es sei denn,

dass der Motor so lange abgeschaltet war,

dass ein Alarm wegen des Drucks

ausgelöst wird.


Automatisches

Reset bei Alarm

Die Thermosicherung im Motor ist mit dem MAC10 verbunden.

Diese Art von Schaltung wird bei Thermosicherung nicht empfohlen, da der Motor weiterläuft;

sie kann jedoch beim Anschluss an ein Störungsrelais in einem Frequenzwandler

oder MGE-Motor benutzt werden. Dort ist der Motor direkt durch die integrierte

Steuerung geschützt.

Manuelles Reset Die Thermosicherung im Motor ist mit dem MAC10 verbunden, und das Motorsignal ist

mit dem Alarmrelais in Serie geschaltet.

3.2.3 Kompensierung bei niedriger Außentemperatur (Sollwertmenü 6-9)

Temperaturfühler

(Zubehör)



2 Das Alarmrelais im MAC10 wird ausgelöst

und das Display zeigt "ALARM!

Motorfehler".

3 Der Motor läuft weiter.

4 Wenn die Temperatur im Motor

abfällt, wird das Alarmrelais

ausgelöst, und die Alarmanzeige im

Display erlischt.



2 Das Alarmrelais im MAC10 wird

ausgelöst und das Display zeigt

"ALARM! Motorfehler".

3 Der Motor schaltet ab, da der Motor-

ON/OFF durch das Alarmrelais

ausgelöst wird.

4 Wenn die Temperatur im Motor

abfällt, wird das Alarmrelais

ausgelöst. Die Alarmanzeige im

Display erlischt, es sei denn, dass der

Motor so lange abgeschaltet war,

dass ein Alarm wegen des Drucks

ausgelöst wird. Danach ist ein

manuelles Reset des Motors

erforderlich (mittels Start/Stopp-Signal

oder durch Aus-/Einschalten des

MAC10).

MAC10 enthält eine Funktion, die den Luftdruck bei niedriger Außentemperatur

reduziert, so dass die Luftmenge reduziert wird. Damit die Außentemperaturkompensierung

funktionieren kann, muss ein Temperaturfühler montiert sein.

Der Temperaturfühler wird in Klemme 3 und 4 montiert.

Der MAC10XTT-Temperaturfühler erfasst Temperaturen im Bereich –40ºC bis +60ºC.

13/28


Einstellungen im

Sollwertmenü

Einstellung

Aktivierung der Außentemperaturkompensierung

*

Sollwertmenü

Nr.

* Hinweis Betriebsmodus muss Tagesmodus oder Max.-Modus sein, damit im Sollwertmenü Nr. 6

Außentemperaturkompensierung gewählt werden kann.

Diagramm Das Diagramm zeigt, dass der Druck linear gesenkt wird, wenn die Außentemperatur

zwischen dem Min.- und dem Max.-Wert liegt, so dass die größte Druckreduzierung

beim Min.-Wert erreicht wird.

3.2.4 Motorsteuerung mit MAC10 (Sollwertmenü Nr. 10, 11 und 14, 16-17)

Anschluss Klemme 12, 13: 0-10 VDC-Ausgang zur Regelung von Frequenzwandler oder

Triacregler.

Klemme 16, 17: Motor Betriebsrelais

Klemme 14, 15:Störungseingang in Verbindung mit einer Störungsmeldung vom

Frequenzwandler, Triacregler oder Motor. Wenn das Störungssignal nicht benutzt wird,

müssen die Klemmen kurzgeschlossen sein.

Hinweis Siehe bitte Abschnitt Figure 3.2.2, Alarmsteuerung (Sollwertmenü 4-5), on page 11, für

zusätzliche Information über die Alarmsteuerung.

Steuersignal In Sollwertmenü Nr. 10 wird die maximale Spannung am 0-10 VDC-Ausgang

eingestellt. Dieser Sollwert ist einstellbar zwischen 50% und 100% (50%=5,0 VDC,

100%=10,0 VDC).

14/28

Einstellbarer Wert

6 1 = ON

0 = OFF

Max. Wert 7 Zwischen -10ºC und +15ºC

Min. Wert 8 Zwischen -25ºC und 0ºC

Größe der Reduktion des

Drucks / der Luftgeschwindigkeit

9 Zwischen 0 Pa und 500 Pa

Menü 9

Regelsollwert Pa

Temp Druck Red.

Temp comp min

Temp comp max

Menü 8 8 Menü Menü 7

7

Aussentemperatur o C


Invertierter

Betrieb

Frequenzwandler

oder Triacregler

In Sollwertmenü Nr. 11 wird die minimale Spannung am 0-10 VDC-Ausgang

eingestellt. Dieser Sollwert ist einstellbar zwischen 0% und 50% (0% = 0,0 V VDC,

50%=5,0 VDC).

Betrieb mit invertiertem 0-10 VDC-Ausgang am MAC10 ist möglich. Dies bedeutet, dass

der 0-10 VDC-Ausgang bei Bedarf nach geringer Luftmenge erhöht statt reduziert wird.

In Sollwertmenü Nr. 14 wird invertierter Betrieb gewählt. Wert ”0” = Normaler Ausgang,

Wert ”1” = Invertierter Ausgang.

In Sollwertmenü 16 lässt sich einstellen, ob die Motorsteuerung mittels eines

Fequenzwandlers oder eines Triacreglers erfolgen soll. Wert ”0” = Frequenzwandler,

Wert ”1” = Triacregler.

Wenn ”Triacregler” in Sollwertmenü Nr. 16 gewählt ist, kann das Sollwertmenü Nr. 17

eingestellt werden. Bei pulsierendem Betrieb lässt sich der Wert in Sollwertmenü 17

ändern (in der Regel nach oben) bis der kompulsierende Betrieb aufhört und das

Problem gelöst ist.

3.2.5 Druckmesswertgeber (Sollwertmenü 12-13)

MAC XTP ist

Standard

Andere Luftdruckmesswertgeber

MAC10 regelt den Luftdruck mit Hilfe eines Druckmesswertgebers. Für den MAC10 wird

als Standard der Druckmesswertgeber MAC XTP.

Es ist nicht erforderlich, Sollwerte für den Drucksensor einzustellen, da diese ab Werk

eingestellt sind. Der Messbereich des MAC XTP liegt zwischen 0 Pa und 500 Pa.

Falls ein anderer Luftdruckmesswertgeber benutzt werden soll, sind die Sollwertmenüs

Nr. 12 und Nr. 13 einzustellen. Im Sollwertmenü Nr. 12 wird der Druck eingestellt, der

vom gewünschten Sensor gemessen wird, wenn der 0-10 VDC Ausgang des Sensors

10 VDC abgibt. Dieser Sollwert lässt sich von 0 Pa bis 5000 Pa einstellen.

Im Sollwertmenü Nr. 13 wird die Spannung eingestellt, die der Luftdruckmesswertgeber

abgibt, wenn er 0 Pa misst. Dieser Sollwert lässt sich von 0,0 V bis 10,0 V einstellen.

Beispiel Wenn ein Druckmesswertgeber 10 VDC abgibt, wenn er 500 Pa misst, dann ist dieser

Wert im Sollwertmenü Nr. 12 einzugeben.

Wenn ein Druckmesswertgeber beim Messen von 0 Pa eine Spannung von 1,0 V abgibt,

dann ist dieser Wert im Sollwertmenü Nr. 13 einzugeben.

3.2.6 PID-Regler (Sollwertmenü 19-20)

Die Luftdruckregelung wird von einem PID-Regler geregelt. Der PID-Regler lässt sich

mit Hilfe von zwei Parametern im Sollwertmenü des MAC10 einstellen. Falls die

Druckregelung nicht optimal läuft, lassen sich die Verstärkung und die Integrationszeit

in den Sollwertmenüs nr. 19 und 20 ändern.

1 Sollwert Nr. 19. PID KP. Die Verstärkung des PID-Reglers, d.h. wie kräftig

soll die Regelung sein.

2 Sollwert Nr. 20. PID TI. Die Integrationszeit des PID-Reglers, d.h. wie schnell

soll die Regelung erfolgen.

3.2.7 Werkseinstellungen (Sollwertmenü 24)

Zurücksetzen auf

Werkseinstellungen

Der MAC10 lässt sich auf die ursprüngliche Werkseinstellung zurücksetzen.

In Sollwertmenü Nr. 24: Den Wert auf ”1” einstellen und Enter drücken. Alle Regelparameter

werden auf die ursprünglichen Werkseinstellungen zurückgesetzt, und der

MAC10 wird erneut eingeschaltet. Siehe bitte Abschnitt Figure 3.2.8, Sollwertmenü -

Übersicht, on page 16 für Werkseinstellungen.

15/28


3.2.8 Sollwertmenü - Übersicht

Sollwert

Displaytext Beschreibung Min.-Wert Max.-Wert Werkseinstellung

DRUCK

BETRIEBSMODUS

1 Druck (Tag) Sollwert für Tagesmodusbetrieb 0 Pa 5000 Pa 200 Pa

2 Druck (Nacht) Sollwert für Nachtmodusbetrieb 0 Pa 5000 Pa 150 Pa

3 Druck (Max) Sollwert für Max.-Modusbetrieb

ALARM

0 Pa 5000 Pa 400 Pa

4 Druckfehler +/- Druck +/-Grenze vor Auslösung

von Alarm

0 Pa 1000 Pa 100 Pa

5 Laufzeitfehler Zeit vor Alarm, wenn der Druck

den Grenzwert über-/unterschreitet

0 Sek. 1000 Sek. 300 Sek.

6 Temp comp

AUSSENTEMPERATUR

Außentemperaturkompensie-rung

OFF oder ON

7 Temp comp max Max.-Temperatur, bei der die

Kompensierung aktiv wird

8 Temp comp min Min.-Temperatur, bei der die

Kompensierung auf Maximum ist

9 Temp Druck Red Druckwert, mit dem kompensiert

werden soll

10 Motor Signal max

MOTOR

Max.-Spannung von 0-10 VDC

Motorausgang

11 Motor Signal min Min.-Spannung von 0-10 VDC

Motorausgang

16/28

0=OFF 1 = ON 0=OFF

-10 ºC 15 ºC 5 ºC

-25 ºC 0 ºC -10 ºC

0 Pa 500 Pa 50 Pa

50% 100% 100%

0% 50% 0%

12 Sensor max

AVANCIERT

Nur bei anderem XTP 0 Pa 5000 Pa 500 Pa

13 Sensor V Opa/ms Nur bei anderem XTP 0.0 V 10.0 V 0.0 V

14 Invert. Ausg. Sig 0=OFF 1 = ON 0=OFF

15 Nicht in Betrieb

16 FU/Triac Ist Frequenzwandler oder

Triacregler montiert

0=Frequenzw. 1=Triac 0=Frequenzw.

17 Triac Druck Druckwert, der die Größe einer

plötzlichen Druckveränderung

angibt

0 Pa 1000 Pa 50 Pa

18 0DK 1UK 2DE 3SE

SPRACHE

Sprachenwahl für Menüs

PID

0 = DK, 1 = UK, 2 = DE, 3 = SE 0 = DK

19 PID kp PID-Regler Verstärkung 0 250 10

20 PID ti PID-Regler Integrationszeit 0 4000 Sek. 100 Sek.



23 Max in invert

SONSTIGES

Max.-Modus Eingang

invertierte Funktion

24 Werkseinst. Menü wird auf Werkseinstellungen

zurückgesetzt

0=OFF 1 = ON 0=OFF

0=OFF 1=RESET 0=OFF

3002972-2010-11-01.fm Technische Daten



MAC10

MAC XTP

Einstellung Einstellung nicht erforderlich, da MAC XTP vom Hersteller eingestellt ist.

MAC10 XTT

Parameter Wert

Abmessungen (H x B x T): 120 x 170 x 60 mm

Gewicht: 620g

Leistung: Max 15 VA

Vorsicherung: 13A

Schutzart: IP 54

Umgebungstemperatur: -20 ºC bis 50 ºC

PG-Anschlüsse: 1 Stck. PG 13,5 4 Stck. PG 7

Tagsollwert: 0-5000 Pa

Nachtsollwert: 0-5000 Pa

Max. Sollwert:

= full speed

0-5000 Pa


Abmessungen (H x B x T) 80 x 80 x 55 mm

Gewicht 166 g

Anschlussspannung 15 VDC bis 38 VDC, 12 VAC bis 28 VAC

Belastung 5mA - 25mA DC, 45mA - 65mA AC


Umgebungstemperatur: -18 ºC bis 60 ºC

Arbeitsbereich 0 - 500 Pa

Output 0 V bei 0 Pa, 10 V bei 500 Pa (max. 20 mA)

Messgenauigkeit ± 3% full scale

Linearität ± 2% full scale

Verbindung zum MAC10 Max 80 Meter Leitung (geschirmtes Kabel)

zwischen MAC10 und MAC XTP

3x0,25 Quadrat Leitung


Abmessungen (H x B x T) 80 x 80 x 55 mm

Messgenauigkeit ± 2% full scale

Arbeitstemperatur: -40 ºC bis 60 ºC


Verbindung zum MAC10 Max 40 Meter Leitung (geschirmtes Kabel)

zwischen MAC10 und MAC XTT

17/28

3002972-2010-11-01.fm Anschlussdiagramme

5.Anschlussdiagramme

Das richtige

Anschlussdiagramm

Erläuterung von

Produktnamen

Beispiel:

Ventilatortyp Anschlussdiagramm,

Abschnitt

DTV

DTVxxx-4-1 5.1

(Modell Größe

160, 200, 250,

315, 400, 450)

DTVxxx-x-1MGE

DTVxxx-x-1FC

5.2

5.3

DTH


160, 200, 250,

315, 400)

DTHxxx-4-1 5.1

BESF


146, 160, 180,

200, 225, 250,

280)

BESB


250, 315, 400,

500)

BESFxxx-4-1 5.1

BESFxxx-x-1MPR (1phasig) 5.4

BESFxxx-x-3MPR (3phasig) 5.5

BESFxxx-x-1FC 5.3

BESBxxx-4-1 (Modell Größe 146,

160, 180, 200 und 225)

5.1

BESBxxx-x-1MPR (1phasig) 5.4

BESBxxx-x-1MGE 5.6

BESBxxx-x-1FC 5.3

BESBxxx-x-3FC

(Lenze freq. converter)

5.7

BESBxxx-x-3FC

(Omron freq. converter)

5.8

1 2 3 4 5

BESB500-4-3FC

Nr. Abkürzung, z.B. Erläuterung Beispiel

1 BESB Ventilatortyp (DTV, DTH, BESF, BESB)

2 500 Größe Für DTV, DTH und BESB entspricht

die Zahl der Kanalabmessung

3 4 Polzahl, d.h.

Drehzahl pro

Minute

4 3 Anzahl Phasen /

Spannung

18/28

2 = 2800

4 = 1400

6 = 900

1 = 1 Phase und 230 V

3 = 3 Phasen und 400 V

5 FC Motorsteuerung Blank = keine Motorsteuerung

MPR = Motorpowerrelais

MGE = Frequenzwandler

FC = Frequenzwandler


5.1 Anschlussdiagramm: DTV/DTH/BESB/BESFxxx-4-1 mit MAC10MPR

Buchstabcode

(IEC 757)

Leiterfarbe

BK BN RD YE GN BU VT GY WH PK GNYE Shield

schwarz braun rot gelb grün blau/

hellblau

lila grau weiß rosa grün

und

gelb

19/28

-A1

-A2

-A3

Abschirmung

Komponentenerläuterung

MAC 10

XTP-Sensor

MAC10 MPR

-F1 * Vorsicherung in Versorgungstafel

-Q1

-Q2

Sup

ply

*

*

*

Versorgungsschalter an

Versorgungstafel


Versorgungstafel am Montageort

Keine EXHAUSTO-Lieferung


5.2 Anschlussdiagramm: DTVxxx-x-1MGE


(IEC 757)

Leiterfarbe



hellblau


und

gelb

20/28

-A1

-A2


MAC 10

XTP-Sensor

-E1 * Klemmenkasten


-M1 Ventilatormotor und Motorregelung

-Q1 * Versorgungsschalter an Versorgungstafel

-Q2 * Wartungsschalter

Supply Versorgungstafel am Montageort

* Keine EXHAUSTO-Lieferung

Abschirmung


5.3 Anschlussdiagramm: DTV/BESF/BESBxxx-x-1FC


(IEC 757)

Leiterfarbe



hellblau


und

gelb

21/28

-A1

-A2


MAC 10

XTP-Sensor

-E1 * Klemmenkasten


-M1 Ventilatormotor und Motorregelung

-Q1 * Versorgungsschalter an Versorgungs-

-Q2 * tafel




Abschirmung


5.4 Anschlussdiagramm: BESF/BESBxxx-x-1MPR


(IEC 757)

Leiterfarbe



hellblau


und

gelb

22/28

-A1

-A2


MAC 10

XTP-Sensor

-E1 * Klemmenkasten mit Ausschalter


-M1 Ventilatormotor




Abschirmung


5.5 Anschlussdiagramm: BESFxxx-x3MPR


(IEC 757)

Leiterfarbe



hellblau


und

gelb

23/28

Abschirmung

-A1

-A2


MAC 10

XTP-Sensor

-F1 Vorsicherung in


-K1 * Motorschütz


-Q1

-Q2 *

Suppl

y

*




Versorgungstafel am

Montageort

Keine EXHAUSTO-Lieferung


5.6 Anschlussdiagramm: BESB mit 1MGE


(IEC 757)

Leiterfarbe



hellblau

lila grau weiß rosa grün und

gelb

24/28

-A1

-A2


MAC 10

XTP-Sensor




-Q2 * Wartungsschalter



Abschirmung


5.7 Anschlussdiagramm: BESBxxx-4-3FC (Lenze freq. converter)


(IEC 757)

Leiterfarbe



hellblau


und

gelb

25/28

-A1

-A2

Abschirmung


MAC 10

XTP-Sensor


-Q1

-Q2

*

*





* Keine EXHAUSTO-Lieferung


5.8 Anschlussdiagramm: BESBxxx-4-3FC (Omron freq. converter)


(IEC 757)

Leiterfarbe



hellblau


und

gelb

26/28

-A1

-A2

Abschirmung


MAC 10

XTP-Sensor


-Q1

-Q2

*

*





* Keine EXHAUSTO-Lieferung

3002972-2010-11-01.fm

27/28

3002972-2010-11-01.fm Produktvejledning

EXHAUSTO A/S

Odensevej 76

DK-5550 Langeskov

Tel.: +45 6566 1234

Fax: +45 6566 1110

exhausto@exhausto.dk

www.exhausto.dk

EXHAUSTO GmbH

Am Ockenheimer Graben 40

D-55411 Bingen-Kempten

Tel.: +49 6721 9178-112

Fax: +49 6721 9178-97

info@exhausto.de

www.exhausto.de

NOVEMA Aggregater AS

Industriveien 25

N-2021 Skedsmokorset

Tel.: +47 6387 0770

Fax: +47 6387 0771

post@exhausto.no

www.exhausto.no

EXHAUSTO Ventilation Ltd.

Unit 1, Pelham Court

Pelham Place

Broadfield - Crawley

West Sussex - RH11 9SH

Tel. +44 (0) 1293 511555

Fax +44 (0) 1293 533888

info@exhausto-ventilation.co.uk

www.exhausto-ventilation.co.uk

EXHAUSTO AB

Verkstadsgatan 13

S-542 33 Mariestad

Tel.: +46 501 39 33 40

Fax: +46 501 39 33 41

info@exhausto.se

www.exhausto.se

SCAN-PRO AG

Postfach 74

CH-8117 Fällanden

Tel.: +41 43 355 34 00

Fax: +41 43 355 34 09

info@scanpro.ch

www.scanpro.ch

EXHAUSTO Suomi

Nummiperkontie 21

FI-21250 Masku

Tel.: +358 45 113 2628

Fax: +358 2 432 0013

info@exhausto-ventilation.fi

www.exhausto-ventilation.com

INATHERM B.V.

Vijzelweg 10

NL-5145 NK Waalwijk

Tel.: +31 416 317 830

Fax: +31 416 342 755

sales@inatherm.nl

www.inatherm.nl

BM Vallá hf

Stórhöfda 23

IS-110 Reykjavik

Tel.: +354 530 3400

Fax: +354 530 3401

bmvalla@bmvalla.is

www.bmvalla.is

MAC10 Konstantdruckregler D - exhausto.de

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

MAC10 Konstantdruckregler D - exhausto.de

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
