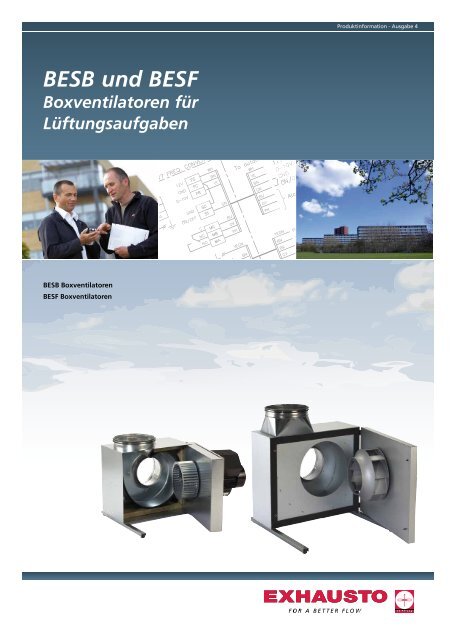

BESB und BESF Boxventilatoren - exhausto.de

BESB und BESF
Boxventilatoren für
Lüftungsaufgaben
BESB Boxventilatoren
BESF Boxventilatoren
Produktinformation - Ausgabe 4

Inhaltsverzeichnis
Wirtschaftliche Erwägungen ............ 4
Wahl der Motorvariante ...................................... 4
BESB/BESF - Wirtschaftlichkeit ............................. 5
BESB Boxventilatoren mit B-Rad .......... 6
- Ventilatorwirkungsgrad .................................... 6
- Technische Daten und Maßskizzen .................. 7
- Leistungskurven ............................................... 8
- Schalldaten .................................................... 11
- Luftmengenmessung ..................................... 12
- BESB Split-Modell .......................................... 13
BESF Boxventilatoren mit F-Rad ..... 14
- Ventilatorwirkungsgrad ................................. 14
- Technische Daten und Maßskizzen ................. 15
- Leistungskurven ............................................. 16
- Schalldaten .................................................... 22
Boxventilatoren allgemein ............. 24
- Montage ....................................................... 24
- Voraussetzungen für Leistungsdaten .............. 26
- Voraussetzungen für Schalldaten .................... 26
- Berechnungsbeispiel ....................................... 27
- Übersicht über Automatik und Zubehör .......... 28
www.exhausto.de
- Komplette elektronische Dokumentation
- EXselect Produktauswahlprogramm für
professionelle Berechnung
Typenbezeichnung
BESB315-4-1 FC
Polanzahl
(U/min.)
2 = 2800
4 = 1400
Größe Motortyp
Anzahl
Phasen/Spannung
1 = 1 x 230 V
3 = 3 x 400 V
2
Zwei Boxventilatoren
Der Boxventilator wird für Lüftungsaufgaben in Komfortanlagen,
insbesondere Wohnungslüftung, eingesetzt, in denen hohe
Anforderungen an minimalen Energieverbrauch, hohe
Betriebssicherheit, niedrigen Schallpegel und niedrige Betriebskosten
gestellt werden. Wenn der Boxventilator in besonders aggressiver
Umgebung eingesetzt werden soll, ist er mit einer speziellen
Oberfl ächenbeschichtung zur zusätzlichen Sicherheit gegen
Robuste Konstruktion
Der Boxventilator BESB hat ein
Ventilatorgehäuse und ein Außengehäuse
aus Aluzinkblech sowie ein Zentrifugalrad
aus Gussaluminium.
Der Boxventilator BESF hat ein
Ventilatorgehäuse, ein Außengehäuse
sowie ein Zentrifugalrad aus feuerverzinktem
Stahlblech.
BESF
Einfacher Zugang für Wartung und Reinigung
Regelmäßige Reinigung und Wartung sind eine Voraussetzung
für dauerhafte optimale Leistung des Ventilators. Die Box ventilatoren
BESB/BESF haben eine schwenkbare Wartungstür, an der
der Motor und das Zentrifugalrad montiert sind, was eine
einfache Zugänglichkeit zu Wartungs- und Reinigungszwecken
ermöglicht. Die Wartungstür lässt sich mit entsprechendem
Werkzeug öffnen (BESB ist mit Handgriff ausgerüstet).

– eine Vielzahl von Möglichkeiten
Korrosion erhältlich. Niedrigenergieventilatoren BESB sind die
sichere Lösung bei Installationen mit vielen Betriebsstunden.
Die verschärften Anforderungen an den Energieverbrauch
erfordern eine sorgfältige Auswahl des geeigneten Ventilators
- hier erleichtert der BESB die Wahl!
Der Boxventilator BESB ist in 8 Größen mit Leistungen von
100 l/s (360 m 3 /h) bis 3000 l/s (10800 m 3 /h) lieferbar.
Stutzen mit Gummidichtung
Die Stutzen des Boxventilators sind mit Gummidichtung
ausgerüstet. Der Stutzen mit Anschlussstück an der
Fortluftseite des BESB ist speziell für minimalen
Druckverlust konstruiert.
BESB
Schall- und Kondensisolierung
Der Boxventilator BESB ist rundum mit 50 mm Mineralwolle
schall- und kondensisoliert. Der Boxventilator BESF ist mindestens
mit
30 mm Mineralwolle isoliert.
Mit diesem hohen Isoliergrad verträgt der BESB eine Medientemperatur
von bis zu 80°C (BESF bis 60°C).
3
Der Kompaktventilator BESF ist insbesondere für Installationen
mit kürzeren Betriebszeiten aber hohen Anforderungen an die
Kompaktheit interessant. Der Boxventilator BESF ist in 13
Größen mit Leistungen von 100 l/s (360 m 3 /h) bis 1.360 l/s
(4.900 m 3 /h) lieferbar. Die Boxventilatoren BESB und BESF sind
in einer Ausführung für Außenmontage lieferbar.
Ventilatorrad - F oder B
Der Boxventilator ist in zwei Ausführungen erhältlich:
BESF mit F-Rad (vorwärtsgekrümmten Schaufeln) und
BESB mit B-Rad (rückwärtsgekrümmten Schaufeln).
Das B-Rad mit rückwärtsgekrümmten Schaufeln sorgt
für effektive Energieübertragung des Motors an die
Luft. Zudem sorgt diese Laufradvariante für einen
geringen Verschmutzungsgrad und gute Reinigbarkeit,
was entsprechende Reinigungsintervalle ermöglicht!
Stiftscharniere
Der Boxventilator BESB
ist mit Stiftscharnieren
montiert, so dass die Tür
bei Installation und
Wartung auch bei sehr
engen Platzverhältnissen
sowie bei Transport an
schwierigen Stellen
demontiert werden kann.
Montageschienen
Der Boxventilator ist serienmäßig mit leistungsfähigen
Schwingungs-dämpfern ausgerüstet, die auf Montageschienen
montiert sind.
Als Zubehör sind Schwingungsdämpfer mit doppelseitigem
Gewinde zwecks Verschraubung auf einer
Unterlage erhältlich!
Die Boxventilatoren BESB und BESF sind auch in einer Spezialausführung
für Temperaturen bis 200°C lieferbar.
Der Boxventilator ist zur Förderung von Luft mit einer relativen
Feuchte unter 80% RH konstruiert. Der Boxventilator BESB ist
auch in einer Spezial ausführung mit Kondensatabfl uss für Luft
mit einer relativen Feuchte über 80% RH lieferbar.

Wahl der Motorvariante
Wahl von Motor
Technische Daten allgemein Motor BESB/BESF
FC-Motor
Es ist wichtig, den richtigen Motortyp und einen Boxventilator in der richtigen
Größe zu wählen.
Gleichzeitig ist eine Bedarfsregelung der Lüftungsanlage zu empfehlen.
Bei allen Boxventilatoren von EXHAUSTO ist der Motor direkt mit dem
Zentrifugalrad verbunden.
Der Boxventilator BESF/BESB ist mit 3 verschiedenen Motoralternativen lieferbar:
• FC-Motor, einem dreiphasigen Motor mit Frequenzumformer
• einem 1phasigen Motor
• einem 3phasigen Normmotor
Die Motoren sind in Schutzart IP54 ausgeführt, und alle Werkstoffe entsprechen
mindestens der Klasse F (155°C).
Die einphasigen Motoren und FC-Motoren verfügen über einen eingebauten
Überstromschutz.
Technische Daten FC-Motor Motor BESB/BESF
Der FC-Motor für den Boxventilator BESF/BESB ist ein 3phasiger Normmotor mit
montiertem Frequenzumformer für 1 x 230 V oder 3 x 400 V.
Der Frequenzumformer und der Motor sind gegen Überlastung, Blockierung,
Unter- und Überspannung sowie Übertemperaturen geschützt.
Der Frequenzumformer ist ab Werk von EXHAUSTO für optimalen Betrieb des
Ventilators programmiert und erfordert nur Netzanschluss sowie Anschluss eines
Steuersignals von der EXHAUSTO-Automatik EFC1P, MAC10 oder MAC11. Siehe
bitte die Beschreibung der einzelnen Steuerungen und ihrer Funktionen auf der
Rückseite.
Vorteile
• Ein sehr energiesparsamer Motor bei Bedarfsregelung
• Eine sehr stabile Drehzahl unabhängig von störender Windeinwirkung oder
kurzzeitigen Änderungen der Anlagenmerkmale
• Manuelle Bedienung mit Hilfe des Bedienpanels EFC1P mit Ein-/Ausschalter
und linearer Skala von 0-10 möglich
• Ein Steuersignal von einer EXHAUSTO-Automatik lässt sich direkt anschließen
• Ein bewährtes und bekanntes Produkt mit neuer Technologie
Technische Daten 1phasiger und 3phasiger Motor Motor BESB/BESF
1phasiger Motor
Die 1phasigen Motoren können für kleinere Bauarten von BESF und BESB
gewählt werden. Alle Motoren sind vierpolig mit 1.400 U/min. und mit
direkter Spannungsregelung mittels EXHAUSTO Automatik EFC15, EFC35 und
MAC10 (mit MAC10MPR)-Modul).
Alle Motore haben einen Thermokontakt der in Reihe der Motorwicklung
geschaltet ist, und bei Bedarf separat nach außen geführt werden kann.
Die 3phasigen Motoren können für größere Bauarten von BESF und BESB
gewählt werden. Alle Motoren sind vierpolig mit 1.400 U/min.
Die dreiphasigen Motore benötigen einen bauseitigen Motorschutzschalter,
oder können mit einem bauseitigen Frequenzumformer mit max. 50 Hz
angesteuert werden, über den der Motorschutz realisiert wird.
4

BESB/BESF - Wirtschaftlichkeit
Beispiel für Energieeinsparung bei Bedarfsregelung und bei korrekter Wahl des Ventilators
Ventilator Regelungsform Ventilatortyp
Lüftungsanlagen werden oft auf der Grundlage der maximalen
Leistung bemessen. In der Praxis ist es jedoch selten erforderlich, dass
die Anlage ständig auf maximaler Leistung läuft.
Daher können bei Bedarfsregelungen große Energieeinsparungen
realisiert werden.
Im Schema werden 4 Ventilatoren bei den Betriebspunkten 600 l/s
(2.160 m³/h) bei 250 Pa und 400 l/s (1.440 m³/h) bei 111 Pa verglichen.
Der luftmengenspezifische Energieverbrauch SFP (in J/m³)
lässt sich an den Kurven ablesen. Daraufhin lassen sich die
Leistungsaufnahme P1 (in W) und der jährliche Energieverbrauch
E (in kWh/Jahr) bei kontinuierlichem Betrieb berechnen.
BESF225-4-1
BESF225-4-1FC
5
q v p t SFP P 1 E
l/s (m 3 /h) Pa J/m 3 W kWh/Jahr
BESF225-4-1 Spannungsregelung Kompakt (F-Rad) 600 (2160) 250 1.180 708 6202 100
BESF225-4-1FC Frequenzregelung Kompakt (F-Rad) 600 (2160) 250 960 576 5046 81
BESB315-4-1 Spannungsregelung Niedrigenergie (B-Rad) 600 (2160) 250 610 366 3206 52
BESB315-4-1FC Frequenzregelung Niedrigenergie (B-Rad) 600 (2160) 250 480 288 2523 41
BESF225-4-1 Spannungsregelung Kompakt (F-Rad) 400 (1440) 111 950 380 3329 54
BESF225-4-1FC Frequenzregelung Kompakt (F-Rad) 400 (1440) 111 510 204 1787 29
BESB315-4-1 Spannungsregelung Niedrigenergie (B-Rad) 400 (1440) 111 520 208 1822 29
BESB315-4-1FC Frequenzregelung Niedrigenergie (B-Rad) 400 (1440) 111 260 104 911 15
Erklärungen zur Leistungsberechnung finden Sie auf Seite 26!
In erster Linie geht aus dem Schema hervor, dass bei allen Ventilatoren
große Energieeinsparungen erzielt werden, wenn der Bedarf sinkt und
die Luftmenge von 600 l/s auf 400 l/s reduziert wird.
Ferner geht auch deutlich hervor, dass durch die Wahl des besten
Ventilatortyps und der besten Regelungsform große Energieeinsparungen
erzielt werden können. Beispielsweise beträgt der
Verbrauch des BESF225-4-1 3329 kWh/Jahr bei 400 l/s, während er
für den BESB315-4-1FC bei 911 kWh/Jahr liegt.
Dies entspricht einer Reduktion von 72 %.
BESB315-4-1
BESB315-4-1FC
Index
Wirtschaftlichkeit

BESB
BESB - Eine energiefreundliche Lösung
Der BESB Boxventilator mit EXHAUSTO-Technologie ist ohne
Zweifel das effektivste und wirtschaftlichste Lüftungssystem
auf dem Markt!
Der Boxventilator BESB ist ein Niedrigenergieventilator, bei
dem Ventilatorgehäuse, Zentrifugalrad und Motor eine
harmonische, technologische Einheit bilden.
Die verschärften Anforderungen an niedrigen
Energieverbrauch sowie an niedrige Wartungs- und
Anlagenkosten wurden auf hervorragende Weise beim
Niedrigenergieventilator BESB erfüllt.
Der Boxventilator BESB befi ndet sich auf der Liste der
dänischen Stromanbieter über Sparventilatoren, d.h.
BESB - Gesamtwirkungsgrad
Gesamtwirkungsgrad des Ventilators
Der Boxventilator BESB hat ein spezialkonstruiertes
Zentrifugalrad aus Gußaluminium mit rückwärtsgekrümmten
Schaufeln, welches zusammen mit dem Ventilatorgehäuse
einen sehr hohen Gesamtwirkungsgrad ergibt.
Der Wirkungsgrad eines Ventilators � bei einem bestimm-
total
ten Arbeitspunkt gibt das Verhältnis zwischen der nutzbaren
6
Ventilatoren, die die Anforderungen an hohe Energieeffi zienz
erfüllen.
Weitere Informationen hierüber erhalten Sie im Internet:
www.spareventilator.dk.
Leistung (Luftleistung) und der Leistungsaufnahme (Leistung
vom Stromnetz) an.
Die nutzbare Luftleistung ist das Produkt von Volumenstrom
(q ) und Gesamtdruckanstieg (p ).
v t
� = Luftleistung
total
Leistungsaufnahme
= q (m v 3 /s) x p (Pa) t
P (Watt) 1

BESB - Technische Daten und Maßskizzen
Voraussetzungen für die technischen Daten
Motor
4polig = 1.400 U/min. bei 50 Hz.
Die tatsächliche Drehzahl ist von der Belastung und der
Motorfrequenz abhängig.
Leistungskurven und Schalldaten sind die tatsächlichen Werte.
n = Nenndrehzahl pro min. U = Spannung (Volt)
Größe
n
(U/min.)
U
Volt
Motor
I
Ampere
P 1
kW
7
Betriebsform
Überlastungsschutz
Gewicht
kg
Anschlußkabel*
P 2
kW A B C 1 2 3 D E F G H
BESB250-4-1 1400 1x230 0,98 0,22 0,10 • • 50 • -
BESB250-4-1FC 1400 1x230 1,40 0,20 0,18 • • 54 • • 1,90
BESB315-4-1 1400 1x230 2,60 0,45 0,30 • • 59 • -
BESB315-4-1FC 1400 1x230 2,40 0,39 0,37 • • 61 • • 1,90
BESB400-4-1FC 1400 1x230 3,70 0,84 0,75 • • 82 • • 1,90
BESB500-4-1FC 1300 1x230 6,80 1,01 0,75 • • 95 • • 1,90
BESB500-4-3FC 1700 3x400 6,10 2,3 2,20 • • 97 • • 1,85
BESB500-4-3 1400 3x230D/400Y 5,0/2,9 1,47 1,10 • • 95 • -
* Alle FC-Motore werden inkl. einem Anschlußkabel in entsprechender Länge geliefert!
I = die maximale Stromaufnahme (A) im gesamten Regelbe-
reich bzw. der Motornennstrom
P 1 = max. Leistungsaufnahme (Watt) vom Stromnetz.
P 2 = abgegebene Leistung (Watt) gemäß Leistungsschild des
Motors.
Betriebsform
A 1phasiger Motor 1 x 230 V für manuelle, stufenlose Drehzahlregelung über einen elektronischen Drehzahlregler EFC oder automatisch über
MAC10 (mit MAC10MPR) Konstantdruckregler. Der Motor kann auch für eine feste Drehzahl benutzt werden (1400 U/min.), wenn er direkt an
1 x 230 V angeschlossen wird.
B Motor mit eingebautem Frequenzumformer FC für manuelle, stufenlose Drehzahlregelung über einen elektronischen Drehzahlregler EFC1P oder
automatisch über einen Konstantdruckregler MAC10 oder MAC11.
C Dreiphasiger Motor für eine feste Drehzahl von 1400 U/min. oder für einen externen Frequenzumformer (max. 50 Hz).
Überlastungsschutz
1 Eingebaute Thermosicherung (TP211) im Stromkreis des Motors.
2 Eingebauter Überlastungsschutz im Frequenzumformer FC.
3 Überlastungsschutz nach den jeweils geltenden Vorschriften
bauseits erforderlich.
Kabeltyp
D 3 x 0,75 mm2 G 7 x 0,34 mm2 E 5 x 0,75 mm2 H Lieferung ohne Kabel
F 3 x 1,0 mm2 Maßtabelle (mm)
Größe A B C D
ø
E G H J K L M
BESB250-4-1 785 625 325 195 250 800 350 480 185 125 60
BESB250-4-1FC 785 625 325 195 250 800 350 480 185 125 60
BESB315-4-1 785 675 355 230 315 800 385 455 205 125 60
BESB315-4-1FC 785 675 355 195 315 800 385 455 205 125 60
BESB400-4-1FC 895 775 390 230 400 800 440 525 250 125 80
BESB500-4-1FC 990 860 425 230 500 850 485 580 300 170 80
BESB500-4-3FC 990 860 425 340 500 850 485 580 300 170 80
BESB500-4-3 990 860 425 285 500 850 485 580 300 170 80
Temperatur
Angegebene Daten bei t = 20 °C
Dichte = 1,2 kg/m3 Medientemperatur: min. -12°C, max. +80 °C
Umgebungstemperatur: Max. +40 °C
E
M
E
G
D
A
A
J
K
Länge
[m]
H
M
L
B
C
BESB

BESB
BESB - Leistungsdaten
Übersichtsdiagramm für BESB mit FC-Motor
Übersichtsdiagramm für BESB mit 1phasigem und 3phasigem Motor
Voraussetzungen siehe bitte Seite 26
8

BESB - Leistungsdaten
BESB250-4-1
BESB250-4-1FC
BESB250 Rauchgaswiderstand
Voraussetzungen siehe bitte Seite 26
Leistungskurve SFP-Kurve Arbeitslinien
9
BESB315-4-1
BESB315-4-1FC
BESB315 Rauchgaswiderstand
Meßaufstellung Meßaufstellung
BESB

BESB
BESB - Leistungsdaten
BESB400-4-1FC
BESB400 Rauchgaswiderstand
BESB500-4-3
Voraussetzungen siehe bitte Seite 26
Meßaufstellung
10
BESB500-4-1FC
BESB500-4-3FC
BESB500 Rauchgaswiderstand
Meßaufstellung
Leistungskurve SFP-Kurve Arbeitslinien

BESB – Schalldaten
Erläuterungen, sowie ein detailliertes Berechnungsbeispiel finden Sie auf den Seiten 26 und 27!
BESB250
K[dB(A)] K W [dB]
K WA K pA 125 Hz 250 Hz 500 1 k 2 k 4 k 8 k
I II I II Hz Hz Hz Hz Hz
L W1 8 11 6 3 -3 -11 -14 -22 -32
L W2 2 5 10 8 5 -1 -5 -11 -19 -32
L W3 -12 -10 -4 -12 -16 -13 -19 -20 -26 -33
L pA3
BESB315
-20
K[dB(A)] K W [dB]
K WA K pA 125 Hz 250 Hz 500 1 k 2 k 4 k 8 k
I II I II Hz Hz Hz Hz Hz
L W1 0 6 5 1 -3 -5 -10 -17 -25
L W2 4 1 7 8 4 -3 2 -7 -15 -25
L W3 -15 -10 -4 -11 -15 -19 -22 -23 -29 -34
L pA3
-23
11
BESB400
K[dB(A)] K W [dB]
K WA K pA 125 Hz 250 Hz 500 1 k 2 k 4 k 8 k
I II I II Hz Hz Hz Hz Hz
L W1 0 6 4 0 -4 -4 -11 -17 -28
L W2 4 0 6 6 2 -3 2 -10 -18 -30
L W3 -17 -13 -7 -14 -18 -21 -24 -28 -31 -37
L pA3
BESB500
-25
K[dB(A)] K W [dB]
K WA K pA 125 Hz 250 Hz 500 1 k 2 k 4 k 8 k
I II I II Hz Hz Hz Hz Hz
L W1 1 7 4 0 -3 -4 -12 -15 -24
L W2 6 1 7 8 4 -1 4 -11 -16 -28
L W3 -15 -13 -7 -11 -15 -18 -21 -25 -27 -33
L pA3
-25
BESB

BESB
BESB mit Luftmengenmessung
Eingebaute Messpunkte für Luftmengenmessung
- Serienmäßig bei BESB-Boxventilatoren
Die Boxventilatoren sind mit eingebauten Messpunkten für
Luftmengenmessung ausgerüstet (abgesehen von BESB250).
Das Messsystem ist äußerst stabil und wird druckseitig nicht
von der Gestaltung des Kanalsystems beeinfl usst. Zwecks
Reduzierung des Messfehlers ist das Kanalsystem an der
Saug seite wie in in den folgenden Diagrammen gezeigt zu
gestalten.
Das System erleichtert das Einregeln und später auch Wartung
und Kundendienst.
Einfach ein Druckmeßgerät an die Messpunkte anschließen,
und danach lässt sich die Luftmenge anhand der untenstehenden
Formel oder durch Ablesen der Kurve berechnen.
BESB315
BESB400
BESB500
q v = 62 x �p m [l/s] : �p m [Pa] bei 20 °C
Messfehler < 6 8% der aktuellen Luftmenge
Temperatur = 20 °C
Dichte = 1,2 kg/m 3
1 m 3 /s = 1000 l/s = 3600 m 3 /h
q v = 85 x �p m [l/s] : �p m [Pa] bei 20 °C
Messfehler < 6 8% der aktuellen Luftmenge
Temperatur = 20 °C
Dichte = 1,2 kg/m 3
1 m 3 /s = 1000 l/s = 3600 m 3 /h
q v = 91 x �p m [l/s] : �p m [Pa] bei 20 °C
Messfehler < 6 8% der aktuellen Luftmenge
Temperatur = 20 °C
Dichte = 1,2 kg/m 3
1 m 3 /s = 1000 l/s = 3600 m 3 /h
12
+ -

BESB Split-Modell
Ventilator für Montage vor Ort
• BESB SPLIT ist die richtige Wahl für Gebäude, bei
denen der Zugang für einen Boxventilator in
voller Größe problematisch ist.
• Einsparungen bei den Kosten zur Wieder-
herstellung von Wänden und Dächern.
• Die Montage des Boxventilators muss von einem
EXHAUSTO-zugelassenen Kundendienstmonteur
ausgeführt werden.
• Vor der Abnahme des Boxventilatoren muss der
Monteur einen Abschlusstest des Ventilators
durchführen.
Ventilatorgehäuse Tür
Größe
A B* C D E F G H
Größe
des Zugangsweges
I J K L M
250 785 420 270 480 220 185 185 250 450 x 405 785 625 - - 55
315 785 445 300 455 245 185 205 315 450 x 430 785 675 - - 55
400 895 505 335 525 285 205 250 400 450 x 490 - 775 410 485 55
500 990 565 370 580 310 250 300 500 450 x 500 - 860 460 530 55
* Einschl. 15 mm Baumaße für Steuerbleche und -zapfen
H
H
F
A
D
G
E
B
C M
13
K L
J
I
J
RD12093-01
RD12092-01
BESB

BESF
BESF - die preisgünstige Lösung
Der BESF-Boxventilator ist die natürliche Wahl, wenn eine
kompakte und zuverlässige Lösung gewünscht wird. Motor
und Rad sind genau aufeinander abgestimmt, um den kleinstmöglichen
Energieverbrauch zu erzielen.
Stutzen mit Gummilippendichtung
Montageschienen mit
Gummischwingungsdämpfern
Lüftergehäuse
BESF - Gesamtwirkungsgrad
Gesamtwirkungsgrad des Ventilators
Zentrifugalrad
Wartungstür
Schall- und Kondensisolierung
Der Boxventilator BESF hat ein Zentrifugalrad mit vorwärtsgekrümmten
Schaufeln. Dies ergibt einen kompakten Ventilator
mit einem mittleren Gesamtwirkungsrad.
Der Wirkungsgrad eines Ventilators � bei einem bestimm-
total
ten Arbeitspunkt gibt das Verhältnis zwischen der nutzbaren
Leistung (Luftleistung) und der Leistungsaufnahme (Leistung
vom Stromnetz) an.
RD12088DE-01
14
Übergangsstück OGSR
Das Übergangsstück OGSR ist ein speziell entwickeltes,
kreisförmiges Übergangsstück mit eingebauten Leitplatten zur
Minimierung des Systemdruckverlustes beim Anschluss an das
Kanalsystem.
Das OGSR ist ausschließlich für BESF200, 225, 250 und 280
als Zubehör lieferbar, wodurch ein max. Wirkungsgrad der
Ventilatoren gewährleistet wird.
Die nutzbare Luftleistung ist das Produkt von Volumenstrom
(q v ) und Gesamtdruckanstieg (p t ).
� = Luftleistung
total
Leistungsaufnahme
= q (m v 3 /s) x p (Pa) t
P (Watt) 1
OGSR
RD12089-01

BESF - Technische Daten und Maßskizzen
Voraussetzungen für die technischen Daten
Motor
4polig = 1.400 U/min. bei 50 Hz.
2polig = 2.800 U/min. bei 50 Hz.
Die tatsächliche Drehzahl ist von der Belastung und der
Motorfrequenz abhängig.
Leistungskurven und Schalldaten sind die tatsächlichen Werte.
n = Nenndrehzahl pro min. U = Spannung (Volt)
Größe
n
U/min.
U
Volt
Motor Betriebsart
I
Ampere
P 1
kW
E
60 C D
Betriebsform
E
A 1phasiger Motor 1 x 230 V für manuelle, stufenlose Drehzahlregelung über einen elektronischen Drehzahlregler EFC oder automatisch über
MAC10 (mit MAC10MPR) Konstantdruckregler. Der Motor kann auch für eine feste Drehzahl benutzt werden(1400 U./min.), wenn er direkt an
1 x 230 V angeschlossen wird.
OGSR
B Motor mit eingebautem Frequenzumformer FC für manuelle, stufenlose Drehzahlregelung über einen elektronischen Drehzahlregler EFC1P oder
automatisch über einen Konstantdruckregler MAC10 oder MAC11.
C 3phasiger Motor für eine feste Drehzahl von 1400 U./min. oder für einen externen Frequenzumformer (max. 50 Hz).
BESF280-4-3FC 600 515 360 340 315 650 290 345 185 300 600
BESF280-4-3 600 515 360 340 315 650 290 345 185 300 600
J
A
Übergangsstück und Öffnungsradius
L = Übergangsstück OGSR ist als Zubehör lieferbar. R = Öffnungsradius. BESF 146, 160, 180, 200, 225, 250 und 280
J
A
OGSR BESF 200, 200, 225, 225, 250 250 und og 280
15
I = die maximale Stromaufnahme (A) im gesamten Regelbe-
reich bzw. der Motornennstrom
P 1 = max. Leistungsaufnahme (Watt) vom Stromnetz.
P 2 = abgegebene Leistung (Watt) gemäß Leistungsschild des
Motors.
Überlastungsschutz
Gewicht
Anschlußkabel
P2 kW A B C 1 2 3
kg
D E F G H
BESF146-4-1 1400 1x230 0,35 0,10 0,04 • • 13 • 0,95
BESF160-4-1 1400 1x230 0,80 0,19 0,09 • • 17 • 1,40
BESF160-2-1FC 2800 1x230 3,70 0,84 0,75 • • 22 • • 1,90
BESF180-4-1 1400 1x230 1,80 0,35 0,18 • • 20 • -
BESF180-4-1FC 1400 1x230 1,90 0,31 0,18 • • 22 • • 1,90
BESF200-4-1 1400 1x230 2,60 0,53 0,30 • • 27 • -
BESF200-4-1FC 1400 1x230 2,40 0,55 0,37 • • 26 • • 1,90
BESF225-4-1 1400 1x230 3,90 0,75 0,45 • • 33 • -
BESF225-4-1FC 1400 1x230 3,70 0,84 0,75 • • 31 • • 1,90
BESF250-4-1FC 1400 1x230 9,50 1,47 1,10 • • 49 • • 1,90
BESF250-4-3 1400 3x230D/400Y 5,0/2,9 1,47 1,10 • • 48 • -
BESF280-4-3FC 1400 3x400 6,50 2,55 2,20 • • 65 • • 1,85
BESF280-4-3 1400 3x230D/400Y 9,3/5,4 2,55 2,20 • • 57 • -
Überlastungsschutz
Temperatur
1 Eingebaute Thermosicherung (TP211) im Stromkreis des Motors.
Angegebene Daten bei t = 20 °C
2 Eingebauter Überlastungsschutz im Frequenzumformer FC.
3 Überlastungsschutz nach den jeweils geltenden Vorschriften
Dichte = 1,2 kg/m
bauseits erforderlich.
3
Kabeltyp
D 3 x 0,75 mm
Medientemperatur: min. -12 °C, max. +60 °C
Umgebungstemperatur: Max. +40 °C
Größe
A B C D
ø
E G H J K L R
BESF146-4-1 345 295 200 110 160 350 165 200 110 345
BESF160-4-1 370 320 235 140 200 400 180 210 130 370
BESF160-2-1FC 370 320 235 235 200 400 180 210 130 370
BESF180-4-1
BESF180-4-1FC
410
410
355
355
235
235
195
195
200
200
400
400
200
200
235
235
130
130
410
410
BESF200-4-1 440 380 280 235 250 500 215 250 155 440
BESF200-4-1FC
BESF225-4-1
440
500
380
430
280
280
195
235
250 500 215 250 155 300
250 500 245 290 155
440
500
BESF225-4-1FC 500 430 280 235 250 500 245 290 155 300 500
BESF250-4-1FC 550 470 360 285 315 650 265 320 185 300 550
BESF250-4-3 550 470 360 285 315 650 265 320 185 300 550
2
E 5 x 0,75 mm2 F 3 x 1,0 mm2 G 7 x 0,34 mm2 G
E
BESF 200, 225, 250 og 280
BESF 146, 160, 180,
200, 225, 60 250 og 280C
D
E
Maßtabelle (mm)
E
H Lieferung ohne Kabel
OGSR
60 C D
K
E
OGSR
G
BESF 200, 225, 250 og 280
A
E
J
BESF 146, 160, 180,
200, 225, 250 og 280
G
BESF 200, 225, 250 og 280
BESF 146, 160, 180,
200, 225, 250 og 280
K
OGSR
K
D
L 60
R
E
B
D
L 60
R
D
L 60
H 60
R
E
B
E
B
D
L 60
Länge
[m]
H 60
BESF
H 60

BESF
BESF - Leistungsdaten
Übersichtsdiagramm für BESF mit FC-Motor
Übersichtsdiagramm für BESF mit 1phasigem und 3phasigem Motor
Voraussetzungen siehe bitte Seite 26
16

BESF - Leistungsdaten
BESF160-4-1 BESF180-4-1FC
BESF160-2-1FC
Voraussetzungen siehe bitte Seite 26
Leistungskurve SFP-Kurve Arbeitslinien
17
BESF

BESF
BESF - Leistungsdaten
BESF200-4-1 BESF200-4-1FC
Voraussetzungen siehe bitte Seite 26
18
BESF200-4-1FC mit OGSR
Leistungskurve SFP-Kurve Arbeitslinien

BESF - Leistungsdaten
BESF225-4-1 BESF225-4-1FC
Voraussetzungen siehe bitte Seite 26
19
BESF225-4-1FC mit OGSR
Leistungskurve SFP-Kurve Arbeitslinien
BESF

BESF
BESF - Leistungsdaten
BESF250-4-1FC
BESF250-4-1FC mit OGSR
Voraussetzungen siehe bitte Seite 26
20
BESF250-4-3 m/o OGSR
Leistungskurve SFP-Kurve Arbeitslinien

BESF - Leistungsdaten
BESF280-4-3 m/o OGSR BESF280-4-3FC
BESF Rauchgaswiderstand
Voraussetzungen siehe bitte Seite 26
Meßaufstellung
21
BESF280-4-3FC mit OGSR
Leistungskurve SFP-Kurve Arbeitslinien
BESF

BESF
BESF – Schalldaten
Erläuterungen, sowie ein detailliertes Berechnungsbeispiel finden Sie auf den Seiten 26 und 27!
BESF146 BESF160-2-1FC
L W1
L W2
L W3
BESF160
L W1
L W2
L W3
K W [dB] K[dB(A)]
Bereiche 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 5 7 1 -3 -3 -12 -16 -23
II 11 10 2 -3 -5 -14 -20 -31
III 5 6 0 0 -6 -14 -20 -30
IV 10 9 0 0 -8 -17 -24 -36
I 6 7 3 0 1 -9 -14 -20 4
II 12 11 3 -2 -5 -13 -19 -30 1
III 8 7 3 1 -1 -11 -15 -22 3
IV 13 10 2 -2 -7 -16 -23 -35 0
I -4 -10 -15 -5 -22 -25 -23 -29 -8 -21
II -4 -10 -15 -5 -22 -25 -23 -29 -8 -21
III -4 -10 -15 -5 -22 -25 -23 -29 -8 -21
IV -4 -10 -15 -5 -22 -25 -23 -29 -8 -21
K W [dB] K[dB(A)]
Bereiche 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 6 6 2 -4 -6 -10 -11 -17
II 12 10 4 -5 -9 -15 -18 -27
III 8 6 2 -3 -7 -11 -13 -19
IV 13 10 4 -3 -11 -16 -23 -35
I 6 6 4 0 0 -7 -10 -16 3
II 12 8 4 -1 -3 -11 -16 -24 2
III 9 6 3 0 -2 -9 -12 -18 3
IV 14 9 4 -1 -6 -13 -20 -31 1
I -14 -15 -22 -15 -33 -35 -36 -38 -17 -30
II -9 -8 -19 -22 -31 -29 -31 -36 -19 -33
III -8 -7 -11 -9 -30 -33 -33 -35 -11 -24
IV -1 -4 -7 -7 -24 -26 -26 -27 -8 -22
22
L W1
L W2
L W3
BESF180
L W1
L W2
L W3
K W [dB] K[dB(A)]
Bereiche 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 5 5 3 -4 -9 -8 -11 -16
II 9 8 4 -4 -10 -11 -14 -20
III 8 8 3 -3 -7 -11 -14 -22
IV 12 10 4 -4 -10 -13 -16 -23
I 6 4 4 0 -2 -2 -9 -14 4
II 9 7 5 0 -4 -3 -11 -15 4
III 7 6 4 -1 -1 -7 -12 -18 3
IV 10 8 4 -1 -2 -8 -13 -18 3
I -10 -8 -7 -9 -19 -19 -25 -28 -9 -22
II -9 -8 -7 -9 -26 -27 -27 -29 -10 -23
III -8 -7 -11 -9 -30 -33 -33 -35 -11 -24
IV -1 -4 -7 -7 -24 -26 -26 -27 -8 -22
K W [dB] K[dB(A)]
Bereiche 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 13 7 0 -6 -7 -9 -10 -13
II 12 9 4 -4 -8 -12 -15 -23
III 14 5 0 -5 -6 -9 -10 -15
IV 14 10 4 -4 -10 -15 -20 -33
I 11 8 3 -1 -1 -6 -9 -14 3
II 13 9 6 0 -2 -9 -13 -20 3
III 12 6 2 -1 -2 -8 -10 -15 3
IV 14 10 5 0 -6 -12 -18 -30 2
I -15 -22 -22 -28 -28 -31 -36 -37 -23 -37
II -11 -17 -16 -22 -21 -22 -29 -31 -16 -30
III -13 -22 -21 -28 -31 -30 -35 -35 -24 -37
IV -9 -15 -17 -20 -23 -21 -26 -25 -15 -29

BESF – Schalldaten
Erläuterungen, sowie ein detailliertes Berechnungsbeispiel finden Sie auf den Seiten 26 und 27!
BESF200
L W1
L W2
L W3
BESF225 BESF280
L W1
L W2
L W3
K W [dB] K[dB(A)]
Bereiche 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 7 6 1 -6 -6 -9 -10 -16
II 13 9 3 -7 -7 -9 -14 -22
III 10 7 2 -3 -7 -11 -12 -20
IV 14 11 3 -5 -9 -14 -16 -26
I 6 7 4 1 2 -5 -8 -15 5
II 11 8 3 -2 -4 -10 -13 -20 2
III 9 9 5 3 1 -6 -8 -16 5
IV 17 13 6 1 -4 -10 -13 -23 3
I -16 -19 -16 -19 -25 -27 -30 -32 -16 -30
II -11 -17 -6 -12 -18 -25 -31 -35 -9 -23
III -13 -18 -21 -21 -26 -29 -32 -35 -20 -34
IV -8 -15 -16 -21 -24 -28 -29 -31 -18 -32
Voraussetzungen siehe bitte Seite 26
K W [dB] K[dB(A)]
Bereiche 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 7 7 1 -5 -5 -10 -12 -17
II 13 12 2 -5 -8 -14 -16 -23
III 9 8 1 -3 -6 -12 -14 -20
IV 15 12 2 -3 -9 -16 -19 -31
I 7 8 4 0 0 -7 -11 -17 4
II 12 11 3 -1 -3 -10 -13 -21 3
III 9 9 4 2 -2 -9 -12 -19 4
IV 14 11 2 1 -3 -12 -15 -27 3
I -17 -23 -24 -29 -29 -31 -37 -41 -24 -38
II -13 -20 -18 -24 -23 -25 -32 -34 -18 -32
III -15 -22 -21 -25 -31 -32 -36 -37 -23 -37
IV -9 -17 -15 -22 -26 -26 -30 -32 -18 -32
23
BESF250
L W1
L W2
L W3
L W1
L W2
L W3
K W [dB] K[dB(A)]
Bereiche 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 7 6 -1 -8 -5 -8 -10 -12
II 14 9 2 -7 -6 -11 -13 -17
III 11 7 1 -6 -5 -10 -12 -15
IV 16 10 3 -5 -8 -12 -14 -22
I 6 7 2 -2 -1 -4 -9 -13 3
II 14 9 3 -4 -2 -8 -12 -17 2
III 7 7 2 -2 -2 -8 -11 -16 2
IV 18 10 2 -2 -5 -9 -13 -22 1
I -17 -15 -22 -28 -21 -34 -35 -42 -20 -34
II -12 -12 -18 -24 -18 -27 -31 -37 -16 -30
III -13 -17 -13 -23 -30 -32 -35 -41 -19 -33
IV -8 -14 -13 -18 -24 -24 -28 -31 -15 -29
K W [dB] K[dB(A)]
Bereiche 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 3 5 -1 -7 -6 -7 -9 -11
II 14 11 2 -8 -8 -11 -13 -16
III 6 7 0 -7 -5 -8 -11 -13
IV 16 11 2 -7 -7 -11 -14 -20
I 5 7 3 -2 -2 -4 -9 -13 3
II 12 12 6 -3 -3 -7 -11 -16 3
III 9 8 4 -1 -1 -4 -9 -13 4
IV 17 13 7 0 -2 -6 -10 -16 5
I -16 -19 -21 -21 -26 -32 -35 -15 -16 -30
II -12 -16 -18 -21 -21 -28 -31 -8 -10 -24
III -14 -19 -20 -17 -29 -32 -33 -7 -9 -23
IV -9 -17 -20 -8 -24 -27 -27 -2 -3 -17
BESF

Boxventilatoren allgemein
A
BESB und BESF - Montage
Der Boxventilator lässt sich in verschiedenen Position montieren.
Er darf jedoch nicht mit hängendem Motor montiert
werden. Bei der Montage ist darauf zu achten, dass genügend
Platz zum Öffnen der Wartungstür vorhanden ist und dass die
Schrauben in der Tür zugänglich sind (siehe Maßtabelle mit
Angabe des Öffnungsradius R). Ferner ist zu berücksichtigen,
dass genügend Platz zum Isolieren der Kanäle vorhanden ist.
Bei Montage des Ventilators gemäß Abb. B oder D kann
zwecks Wartungsarbeiten ein Spezialbeschlag (Zubehör)
24
geliefert werden, um zu gewährleisten, dass die Tür
geöffnet bleibt.
Der Boxventilator ist nicht mit der Unterlage zu verschrauben,
es sei denn es werden die als Zubehör erhältlichen
Schwingungsdämpfer mit beidseitigem Gewinde verwendet!
Die Unterlage muss stets schwingungsfrei und stabil sein,
damit keine Schwingungen übertragen werden können.
Bei Ausführungen für Außenmontage dürfen nur die
Montageverfahren A und B benutzt werden.
Standardmontage A Alternative Montagemöglichkeiten B/C/D
Außenmontage
Der Boxventilator ist in einer Ausführung für Außenmontage
lieferbar.
Das Gehäuse ist gegen Wassereindringung zusätzlich verfugt.
Wenn der Boxventilator mit FC-Motor ausgerüstet ist, wird eine
Motorabdeckung mitgeliefert, die Kondensatbildung im Motor
und Frequenzumformer verhindert.
Für Außenmontage dürfen nur die Montageverfahren A und B
benutzt werden. Die Montageverfahren C und D sind nur in
Sonderausführung möglich - Für nähere Information wenden
Sie sich bitte an EXHAUSTO.
Montageschienen
Die mitgelieferten Montageschienen mit
Schwingungs dämpfern werden durch die
vorgebohrten Löcher mittels der mitgelieferten
Schrauben am Boxventilator befestigt.
A
RD11094-01 A
B
B
C
RD11094-01 B
RD12101-01
C D
D
RD11094-01 C
RD12095-01
RD11094-01 D

Elektroanschluss des Boxventilators
Elektroanschluss von Boxventilator mit FC-Motor
Erdung:
Die Motoren sind stets vorschriftsmäßig zu erden.
Der Frequenzumformer des FC-Motors gibt während des
Betriebs einen Leckstrom ab.
Dieser Leckstrom ist an den Erdanschluss zu leiten, da
andernfalls die Gefahr besteht, dass der Motor unter
Spannung steht.
Fehlerstromschutzschalter:
Werden für den BESBxxx-4-1FC und BESFxxx-4-1FC
Fehlerstromschutzschalter benutzt, müssen diese gemäß
IEC755 Amend. 2 vom Typ A ausgeführt sein, die bei
Fehlerströmen mit DC-Inhalt (pulsierendem Gleichstrom)
abschalten.
Diese Fehlerstromschutzschalter
sind wie folgt gekennzeichnet:
Werden für den BESB500-4-3FC und BESF280-4-3FC
Fehlerstromschutzschalter benutzt, müssen diese gemäß
IEC755 Amend. 2 vom Typ B ausgeführt sein, die bei
Fehlerströmen mit DC-Inhalt (pulsierendem Gleichstrom) und
glatten Fehlerströmen abschalten.
Diese Fehlerstromschutzschalter
sind wie folgt gekennzeichnet:
Flexible Verbindungen
Um die Übertragung von Schwin gungen auf das Kanal system
zu vermeiden, sind zwischen dem Boxventilator und den
Lüftungskanälen sowohl an der Saug- wie an der Fortluftseite
stets flexible Verbindungen vom Typ FLF zu montieren.
FLF
FLF
BESB/BESF
25
Kabel:
Kabel für Steuersignale müssen abgeschirmt sein.
Die an die Steuersignaleingänge anzuschließenden Leitungen
müssen über ihre gesamte Länge mit einer verstärkten
Isolierung im Verhältnis zum Versorgungsnetz ausgerüstet sein.
Bemessung des Nullleiters:
Beim Anschluss mehrerer Boxventilatoren mit FC-Motoren an
ein Stromnetz mit gemeinsamem Nullleiter, werden besondere
Anforderungen an die Bemessung des Nullleiters gestellt, da
die Stromaufnahme nicht sinusförmig ist.
Werden beispielsweise 3 FC-Motoren auf 3 Phasen verteilt
angeschlossen, entspricht der Nullstrom der Summe der
Stromwerte der 3 Motoren.
Werden die Motoren an eine vorhandene Installation angeschlossen,
ist zu untersuchen, ob der Nullleiter für die
Belastung bemessen ist.
Übergangsstück und flexible Verbindungen
Die Ausführungen BESF200, 225, 250 und 280 sind mit
einem Übergangsstück OGSR lieferbar, das direkt an der
Fortluftseite zu montieren ist. Anschließend sind flexible
Verbindungen an der Saug- wie an der Fortluftseite zu
montieren.
Die flexible Verbindung FLF
ist an der Fortluftseite zwischen
dem Übergangsstück
OGSR und dem Kanal zu
montieren.
OGSR
FLF
FLF
BESF
Boxventilatoren allgemein

Boxventilatoren allgemein
Voraussetzungen für die Leistungsdaten
Voraussetzungen für die Leistungsdiagramme Messaufstellung
Die Leistungsdaten der Boxventilatoren vom Typ BESB und
BESF sind mit einem geraden Kanal von 1,0 Meter vor und
nach dem Ventilator gemessen.
Lässt sich dieser Mindestabstand bei der Montage nicht
ein halten, entsteht ein Druckverlust im System, der bei der
Projektierung zu berücksichtigen ist.
Die Größe dieses Systemdruckverlustes lässt sich anhand
der Fachliteratur berechnen.
pt ist der zur Verfügung stehende Gesamtdruck.
Die angegebenen Arbeitslinien zeigen die Ventilatorcharakteristik
bei Abregelung der Ventilatordrehzahl.
Die angegebenen SFP-Kurven zeigen den luftmengenspezifischen
Energieverbrauch für Lufttransport in J/m3 gerechnet
vom Lufteinlass bis zum Luftauswurf durch den
Ventilator.
Leistungskurve
SFP-Kurve
Arbeitslinien
26
p t = Gesamtdruck
p t = p t1,2 - p t1,1
Temperatur = 20°C
Dichte = 1,2 kg/m 3
SFP = Luftmengenspezifischer Energieverbrauch (J/m 3 )
q v = Volumenstrom (l/s)
P 1 = Leistungsaufnahme (Watt)
P 1 = SFP x q v x 10 -3
Voraussetzungen für Schalldaten
Die Boxventilatoren BESB und BESF sind nach den geltenden
Vorschriften über Schallpegel sowohl an dem zu
entlüftenden Ort als gegenüber der Umgebung mit
Schalldämpfern im Kanalsystem auszurüsten.
Zur Einhaltung geltender Normen ist das Kanalsystem
gegen Schallausstrahlung, Wärmeverlust und Kondensation
zu isolieren.
L W1
L pA3
L W2
L W3
P = 1 SFP (J/m3) x q (l/s) v
1.000
1.000 l/s = 1 m3 /s
K : Korrekturwert bei Berechnung der Schallleistung im Oktavband
W
K : Korrekturwert bei Berechnung der A-gewichteten Schallleistung
WA
K : Korrekturwert bei Berechnung des A-gewichteten Schalldrucks
pA
L : Schallleistungspegel dB - Referenzwert 1 pW - Toleranz: 63 dB
W
I-IV: Betriebsbereiche
L : Schallleistungspegel an Saugkanal. Gemessen gemäß ISO 5136
W1
L = L + K W1 WA1 W
LWA1 ablesen
L : Schallleistungspegel an Druckkanal. Gemessen gemäß ISO 5136
W2
L = L + K W1 WA1 W
LWA1 ablesen
L : Schalleistungspegel an die Umgebung. Gemessen gemäß ISO 3744
W3
L = L + K W3 WA1 W
LWA1 ablesen
L : Schalldruckpegel dB(A) bei 1 Meter Abstand vom Box ventilator
pA3
bei halbsphärischer Schallausbreitung in freiem Feld und mit
isolierten Anschlusskanälen
L = L + K pA3 WA1 pA
LWA1 ablesen

Schalldaten - Berechnungsbeispiel
Berechnungsbeispiel:
Ventilator:
BESF200-4-1FC
Solleistung:
q = 300 l/s (1080 m v 3 /h) und p = 150 Pa
t
Saugseite (Außenluft/Abluft):
Umgebung (Schallleistung):
BESF200-4-1FC
Berechnungsbeispiel
27
Ablesung:
Ablesen L WA1 (Saugkanal) an der Kurve.
L WA1 : 68 in Bereich III
Frequenzband (Hz) 63 125 250 500 1K 2K 4K 8K
L WA1 abgelesen in Bereich III 68 68 68 68 68 68 68 68
Korrekturwert K W (L W1 ) abgelesen in der Tabelle 9 8 1 -3 -6 -12 -14 -20
Schallleistungspegel Saugeseite L W1 77 76 69 65 62 56 54 48
Druckseite (Zuluftkanal/Fortluft):
Frequenzband (Hz) 63 125 250 500 1K 2K 4K 8K dB(A)
L WA1 abgelesen in Bereich III 68 68 68 86 68 68 68 68 68
Korrekturwert K W (L W2 ) abgelesen in der Tabelle 9 9 4 2 -2 -9 -12 -19 4
Schalleistungspegel Druckseite L W2 77 77 72 70 66 59 56 49 72
Frequenzband (Hz) 63 125 250 500 1K 2K 4K 8K dB(A)
L WA1 abgelesen in Bereich III 68 68 68 68 68 68 68 68 68
Korrekturwert K W (L W3 ) abgelesen in der Tabelle -15 -22 -21 -25 -31 -32 -36 -37 -23
Schallleistungspegel Umgebung L W3 53 46 47 43 37 36 32 31 45
Umgebung (Schalldruck):
Gewichtung dB(A)
L WA1 abgelesen in Bereich III 68
Korrekturwert K pA (L W3 ) abgelesen in der Tabelle -37
Schalldruckpegel Umgebung L pA3
31
Zur einfachen Berechnung der Leistungsdaten
verweisen wir auf unser Produktauswahlprogramm
auf www.exhausto.de.
L W1
L W2
L W3
K [dB] W K[dB(A)]
Bereiche 63 125 250 500 1 k 2 k 4 k 8 k KWA KpA I 7 7 1 -5 -5 -10 -12 -17
II 13 12 2 -5 -8 -14 -16 -23
III 9 8 1 -3 -6 -12 -14 -20
IV 15 12 2 -3 -9 -16 -19 -31
I 7 8 4 0 0 -7 -11 -17 4
II 12 11 3 -1 -3 -10 -13 -21 3
III 9 9 4 2 -2 -9 -12 -19 4
IV 14 11 2 1 -3 -12 -15 -27 3
I -17 -23 -24 -29 -29 -31 -37 -41 -24 -38
II -13 -20 -18 -24 -23 -25 -32 -34 -18 -32
III -15 -22 -21 -25 -31 -32 -36 -37 -23 -37
IV -9 -17 -15 -22 -26 -26 -30 -32 -18 -32
Boxventilatoren allgemein

3003074- 04.2011 - Recht auf Änderungen vorbehalten.
Übersicht über Automatik und Zubehör
Drehzahlregler für einphasige Motoren
Drehzahlregler für FC-Motoren
Konstantdruckregler
Flexibler Anschluss
EXHAUSTO GmbH
Am Ockenheimer Graben 40
55 411 Bingen-Kempten
Elektronischer Drehzahlregler für FC-Motoren, die ein 0-10 V Steuersignal
erfordern. Dient zur manuellen, stufenlosen Drehzahlregelung aller mit FC-
Motor ausgerüsteten EXHAUSTO-Ventilatoren.
Mit EFC1P lässt sich die Drehzahl stufenlos im Intervall 25-100% regeln.
Tel. +49 (0) 6721 9178 111
Fax +49 (0) 6721 9178 99
info@exhausto.de
www.exhausto.de
Die elektronischen Drehzahlregler EFC von EXHAUSTO sind für stufenlose Drehzahlregelung
von EXHAUSTO-Ventilatoren entwickelt. Mit dem Dreh zahlregler EFC
ist eine stufenlose Drehzahlregelung der Motoren möglich, und dadurch lässt sich
die Leistungsfähigkeit des Ventilators im Intervall 25-100% regeln.
Die Drehzahlregler verfügen über ein integriertes Mindestpotentiometer, das das
Einstellen einer Mindestspannung bzw. einer Mindestluftmenge ermöglicht. Der
Drehzahlregler EFC ist von der DEMKO abgenommen und nach den geltenden
Vorschriften funkentstört und CE-gekennzeichnet. Der Drehzahlregler vom Typ
EFC ist in 4 Größen und in verschiedenen Ausführungen lieferbar.
Die EXHAUSTO-Konstantdruckregler MAC10 und MAC11 (Multi Application
Controller) sind mikroprozessorgestützte Regler zur Druckregelung von Ven ti latoren
mit FC-Motoren.
Die Konstantdruckregler sind mit angeschlossenem Außentemperaturfühler
lieferbar, wodurch Außentemperaturkom pensierung erreicht werden kann.
Für einphasige Motoren wird MAC10 mit dem Zusatzmodul MAC10MPR
benutzt. Der MAC11 ist mit integrierter LONWORKS ® -Kommunikation für
CTS-Anlagen lieferbar.
Die fl exiblen Verbindungen vom Typ FLF sind aus speziellem Glasleinen mit
montierten Spannringen hergestellt. Die fl exiblen Verbindungen werden direkt
am EXHAUSTO Boxventilator als Verbindung zu den Lüftungskanälen montiert,
um die Übertragung von Schwingungen an das Kanalsystem zu verhindern.
EFC
EFC1P
MAC
Dachhauben THA/THAV
Die Dachhauben THA und THAV sind zum Luftauswurf in Verbindung mit den
EXHAUSTO Boxventilatoren BESF und BESB vorgesehen.
Die Dachhaube THA ist kondensisoliert und mit horizontalem Luftauswurf.
Die Dachhaube THAV ist schall- und kondensisoliert und mit vertikalem Auswurf.
Beide Hauben können mit angelötetem Flansch in angegebener Dachneigung
geliefert werden.
FLF
