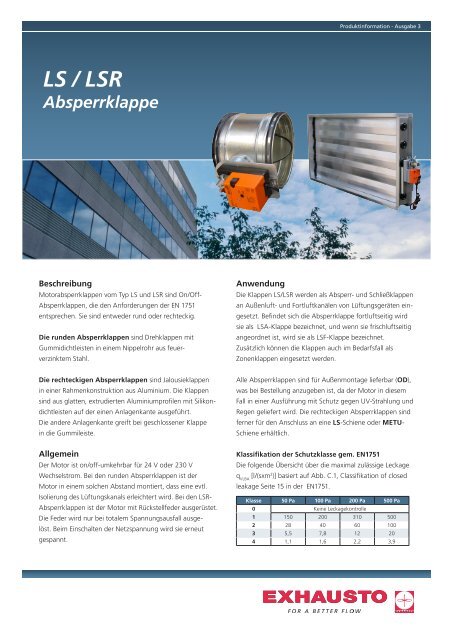

<strong>LS</strong> / <strong>LS</strong>R<br />
<strong>Absperrklappe</strong><br />
Beschreibung<br />
Motorabsperrklappen vom Typ <strong>LS</strong> und <strong>LS</strong>R sind On/Off-<br />
Absperr klappen, die <strong>de</strong>n Anfor<strong>de</strong>rungen <strong>de</strong>r EN 1751<br />
entsprechen. Sie sind entwe<strong>de</strong>r rund o<strong>de</strong>r rechteckig.<br />
Die run<strong>de</strong>n <strong>Absperrklappe</strong>n sind Drehklappen mit<br />
Gummi dichtleisten in einem Nip pel rohr aus feuer-<br />
verzinktem Stahl.<br />
Die rechteckigen <strong>Absperrklappe</strong>n sind Jalousieklappen<br />
in einer Rahmenkonstruktion aus Aluminium. Die Klappen<br />
sind aus glatten, extrudierten Aluminiumprofilen mit Silikon<br />
dichtleisten auf <strong>de</strong>r einen Anlagenkante ausgeführt.<br />
Die an<strong>de</strong>re Anlagenkante greift bei geschlossener Klappe<br />
in die Gummileiste.<br />
Allgemein<br />
Der Motor ist on/off-umkehrbar für 24 V o<strong>de</strong>r 230 V<br />
Wechselstrom. Bei <strong>de</strong>n run<strong>de</strong>n <strong>Absperrklappe</strong>n ist <strong>de</strong>r<br />
Motor in einem solchen Abstand montiert, dass eine evtl.<br />
Isolierung <strong>de</strong>s Lüftungskanals erleichtert wird. Bei <strong>de</strong>n <strong>LS</strong>R-<br />
<strong>Absperrklappe</strong>n ist <strong>de</strong>r Motor mit Rückstellfe<strong>de</strong>r ausgerüstet.<br />
Die Fe<strong>de</strong>r wird nur bei totalem Spannungsausfall ausge-<br />
löst. Beim Einschalten <strong>de</strong>r Netzspannung wird sie erneut<br />
gespannt.<br />
Anwendung<br />
Produktinformation - Ausgabe 3<br />
Die Klappen <strong>LS</strong>/<strong>LS</strong>R wer<strong>de</strong>n als Absperr- und Schließklappen<br />
an Außenluft- und Fortluftkanälen von Lüftungsgeräten ein-<br />
gesetzt. Befin<strong>de</strong>t sich die <strong>Absperrklappe</strong> fortluftseitig wird<br />
sie als <strong>LS</strong>A-Klappe bezeichnet, und wenn sie frischluftseitig<br />
angeordnet ist, wird sie als <strong>LS</strong>F-Klappe bezeichnet.<br />
Zusätzlich können die Klappen auch im Bedarfsfall als<br />
Zonenklappen eingesetzt wer<strong>de</strong>n.<br />
Alle <strong>Absperrklappe</strong>n sind für Außenmontage lieferbar (OD),<br />
was bei Bestellung anzugeben ist, da <strong>de</strong>r Motor in diesem<br />
Fall in einer Ausführung mit Schutz gegen UV-Strahlung und<br />
Regen geliefert wird. Die rechteckigen <strong>Absperrklappe</strong>n sind<br />
ferner für <strong>de</strong>n An schluss an eine <strong>LS</strong>-Schiene o<strong>de</strong>r METU-<br />
Schiene erhältlich.<br />
Klassifikation <strong>de</strong>r Schutzklasse gem. EN1751<br />
Die folgen<strong>de</strong> Übersicht über die maximal zulässige Leckage<br />
q VLBA [l/(sxm 2 )] basiert auf Abb. C.1, Classifikation of closed<br />
leakage Seite 15 in <strong>de</strong>r EN1751.<br />
Klasse 50 Pa 100 Pa 200 Pa 500 Pa<br />
0 Keine Leckagekontrolle<br />
1 150 200 310 500<br />
2 28 40 60 100<br />
3 5,5 7,8 12 20<br />
4 1,1 1,6 2,2 3,9
Technische Daten, run<strong>de</strong> Klappen<br />
<strong>LS</strong> Variantenübersicht<br />
Art.-Nr.. Abmessung [mm] Motortyp<br />
<strong>LS</strong>16024 ø160 LMC24A-F<br />
<strong>LS</strong>16024OD ø160 LMC24A-F<br />
<strong>LS</strong>160230 ø160 LMC230A-F<br />
<strong>LS</strong>160230OD ø160 LMC230A-F<br />
<strong>LS</strong>20024 ø200 LMC24A-F<br />
<strong>LS</strong>20024OD ø200 LMC24A-F<br />
<strong>LS</strong>200230 ø200 LMC230A-F<br />
<strong>LS</strong>200230OD ø200 LMC230A-F<br />
<strong>LS</strong>25024 ø250 LMC24A-F<br />
<strong>LS</strong>25024OD ø250 LMC24A-F<br />
<strong>LS</strong>250230 ø250 LMC230A-F<br />
<strong>LS</strong>250230OD ø250 LMC230A-F<br />
<strong>LS</strong>31524 ø315 LMC24A-F<br />
<strong>LS</strong>31524OD ø315 LMC24A-F<br />
<strong>LS</strong>315230 ø315 NM230A<br />
<strong>LS</strong>315230OD ø315 NM230A<br />
<strong>LS</strong>40024 ø400 NM24A-F<br />
<strong>LS</strong>40024OD ø400 NM24A-F<br />
<strong>LS</strong>400230 ø400 NM230A<br />
<strong>LS</strong>400230OD ø400 NM230A<br />
<strong>LS</strong>50024 ø500 NM24A-F<br />
<strong>LS</strong>50024OD ø500 NM24A-F<br />
<strong>LS</strong>R Variantenübersicht<br />
Art.-Nr. Abmessung [mm] Motortyp<br />
<strong>LS</strong>R16024 ø160 NF24A<br />
<strong>LS</strong>R16024OD ø160 NF24A<br />
<strong>LS</strong>R160230 ø160 NF230A<br />
<strong>LS</strong>R160230OD ø160 NF230A<br />
<strong>LS</strong>R20024 ø200 NF24A<br />
<strong>LS</strong>R20024OD ø200 NF24A<br />
<strong>LS</strong>R200230 ø200 NF230A<br />
<strong>LS</strong>R200230OD ø200 NF230A<br />
<strong>LS</strong>R25024 ø250 NF24A<br />
<strong>LS</strong>R25024OD ø250 NF24A<br />
<strong>LS</strong>R250230 ø250 NF230A<br />
<strong>LS</strong>R250230OD ø250 NF230A<br />
<strong>LS</strong>R31524 ø315 NF24A<br />
<strong>LS</strong>R31524OD ø315 NF24A<br />
<strong>LS</strong>R315230 ø315 NF230A<br />
<strong>LS</strong>R315230OD ø315 NF230A<br />
<strong>LS</strong>R40024 ø400 NF24A<br />
<strong>LS</strong>R40024OD ø400 NF24A<br />
<strong>LS</strong>R400230 ø400 NF230A<br />
<strong>LS</strong>R400230OD ø400 NF230A<br />
<strong>LS</strong>R50024 ø500 NF24A<br />
<strong>LS</strong>R50024OD ø500 NF24A<br />
2<br />
Größe<br />
*<br />
B<br />
A RD12856-01<br />
* Daten <strong>de</strong>r Motorabmessungen: Siehe bitte Rückseite.<br />
A<br />
[mm]<br />
B<br />
[mm]<br />
m<br />
[kg]<br />
Dichtheitsklasse<br />
bei geschlossener<br />
Klappe<br />
160 100 160 1,70 4<br />
200 100 200 2,00 4<br />
250 100 250 2,40 4<br />
315 100 315 3,10 4<br />
400 100 400 4,60 4<br />
500 100 500 7,90 4<br />
Schutzklasse gem. EN1751
Technische Daten, rechteckige Klappen (<strong>LS</strong>-Schienensystem)<br />
<strong>LS</strong> Variantenübersicht<br />
Art.-Nr. Abmessung [mm] Motortyp<br />
<strong>LS</strong>400x800-24 400 x 800 NM24A<br />
<strong>LS</strong>400x800-24OD 400 x 800 NM24A<br />
<strong>LS</strong>500x600-24 500 x 600 NM24A<br />
<strong>LS</strong>500x600-24OD 500 x 600 NM24A<br />
<strong>LS</strong>500x800-24 500 x 800 NM24A<br />
<strong>LS</strong>500x800-24OD 500 x 800 NM24A<br />
<strong>LS</strong>500x1000-24 500 x 1000 NM24A<br />
<strong>LS</strong>500x1000-24OD 500 x 1000 NM24A<br />
<strong>LS</strong>600x1400-24 600 x 1400 SM24A<br />
<strong>LS</strong>600x1400-24OD 600 x 1400 SM24A<br />
<strong>LS</strong>R Variantenübersicht<br />
Art.-Nr. Abmessung [mm] Motortyp<br />
<strong>LS</strong>R400x800-24 400 x 800 NF24A<br />
<strong>LS</strong>R400x800-24OD 400 x 800 NF24A<br />
<strong>LS</strong>R500x600-24 500 x 600 NF24A<br />
<strong>LS</strong>R500x600-24OD 500 x 600 NF24A<br />
<strong>LS</strong>R500x800-24 500 x 800 NF24A<br />
<strong>LS</strong>R500x800-24OD 500 x 800 NF24A<br />
<strong>LS</strong>R500x1000-24 500 x 1000 NF24A<br />
<strong>LS</strong>R500x1000-24OD 500 x 1000 NF24A<br />
<strong>LS</strong>R600x1400-24 600 x 1400 NF24A<br />
<strong>LS</strong>R600x1400-24OD 600 x 1400 NF24A<br />
A<br />
Größe<br />
3<br />
A<br />
A<br />
[mm]<br />
B<br />
[mm]<br />
D<br />
[mm]<br />
E<br />
[mm]<br />
F<br />
[mm]<br />
m<br />
[kg]<br />
Dichtheitsklasse<br />
bei geschlossener<br />
Klappe<br />
400x800 410 790 15 30 115 6,30 2<br />
500x600 510 590 15 30 115 6,00 2<br />
500x800 510 790 15 30 115 7,40 2<br />
500x1000 510 990 15 30 115 8,80 2<br />
600x1400 610 1390 15 30 115 13,40 2<br />
Schutzklasse gem. EN1751<br />
C*<br />
A A-A<br />
* Daten <strong>de</strong>r Motorabmessungen: Siehe bitte Rückseite.<br />
Technische Daten, rechteckige Klappen (METU-Schienensystem)<br />
<strong>LS</strong> Variantenübersicht<br />
Art.-Nr.. Abmessung [mm] Motortyp<br />
<strong>LS</strong>400x80024D 400 x 800 NM24A<br />
<strong>LS</strong>400x80024DOD 400 x 800 NM24A<br />
<strong>LS</strong>500x60024D 500 x 600 NM24A<br />
<strong>LS</strong>500x60024DOD 500 x 600 NM24A<br />
<strong>LS</strong>500x80024D 500 x 800 NM24A<br />
<strong>LS</strong>500x80024DOD 500 x 800 NM24A<br />
<strong>LS</strong>500x100024D 500 x 1000 NM24A<br />
<strong>LS</strong>500x100024DOD 500 x 1000 NM24A<br />
<strong>LS</strong>600x1400-24D 600 x 1400 SM24A<br />
<strong>LS</strong>600x1400-24DOD 600 x 1400 SM24A<br />
A<br />
A<br />
B<br />
D<br />
A<br />
C*<br />
A-A<br />
B<br />
E<br />
* Daten <strong>de</strong>r Motorabmessungen: Siehe bitte Rückseite.<br />
E<br />
D<br />
<strong>LS</strong>R auf nächstes Seite...<br />
F<br />
F<br />
RD12827-01<br />
RD12828-01
3003925 - 05.2012 - Recht auf Än<strong>de</strong>rungen vorbehalten.<br />
Technische Daten, rechteckige Klappen (METU-Schienensystem)<br />
<strong>LS</strong>R Variantenübersicht<br />
Art.-Nr.. Abmessung [mm] Motortyp<br />
<strong>LS</strong>R400x80024D 400 x 800 NF24A<br />
<strong>LS</strong>R400x80024DO 400 x 800 NF24A<br />
<strong>LS</strong>R500x60024D 500 x 600 NF24A<br />
<strong>LS</strong>R500x60024DO 500 x 600 NF24A<br />
<strong>LS</strong>R500x80024D 500 x 800 NF24A<br />
<strong>LS</strong>R500x80024DO 500 x 800 NF24A<br />
<strong>LS</strong>R500x100024D 500 x 1000 NF24A<br />
<strong>LS</strong>R500x100024DO 500 x 1000 NF24A<br />
<strong>LS</strong>R600x1400-24D 600 x 1400 NF24A<br />
<strong>LS</strong>R600x1400-24DO 600 x 1400 NF24A<br />
Technische Daten, Klappenmotor<br />
Betriebsspannung AC<br />
[V]<br />
Betriebsspannung DC<br />
[V]<br />
EXHAUSTO GmbH<br />
Am Ockenheimer Graben 40<br />
55 411 Bingen-Kempten<br />
LMC24A-F LMC230A-F NM230A NM24A-F NF24A NF230A NM24A SM24A<br />
24<br />
(19,2..28,8)<br />
24<br />
(21,6..28,8)<br />
100..240<br />
(85..265)<br />
Tel. +49 (0) 6721 9178 111<br />
Fax +49 (0) 6721 9178 99<br />
info@<strong>exhausto</strong>.<strong>de</strong><br />
www.<strong>exhausto</strong>.<strong>de</strong><br />
100..240<br />
(85..265)<br />
- -<br />
24<br />
(19,2..28,8)<br />
24<br />
(21,6..28,8)<br />
24<br />
(19,2..28,8)<br />
24<br />
(21,6..28,8)<br />
230<br />
(198..264)<br />
-<br />
24<br />
(19,2..28,8)<br />
24<br />
(19,2..28,8)<br />
24<br />
(19,2..28,8)<br />
24<br />
(19,2..28,8)<br />
Frequenz [Hz] 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60<br />
Leistungsaufnahme [W]<br />
Nennwert Betrieb /<br />
Standby<br />
1,5 / 0,2 2 / 0,4 2,5 / 0,6 1,5 / 0,2 6,5 / 2,5 6,5 / 2,5 1,5 / 0,2 2 / 0,2<br />
Bemessung [VA] 3,0 4 6 3,5 8,5 9,5 3,5 4<br />
Drehwinkel [°Ð] Max. 95 Max. 95 Max. 95 Max. 95 Max. 95 Max. 95 Max. 95 Max. 95<br />
Drehmoment [Nm]<br />
Motor / Rückstellfe<strong>de</strong>r<br />
Anzeigeskala<br />
bei Motor<br />
Drehzeit [Sek.]<br />
Motor / Rückstellfe<strong>de</strong>r<br />
5 / - 5 / - 10 / - 10 / - 10 / 10 10 / 10 10 / - 20 / -<br />
0-1 0-1 0-1 0-1 0-89%<br />
5% fest<br />
26-89%<br />
- 0-1<br />
35 / - 35 / - 150 / - 150 / - 75 / 20 75 / 20 150 / - 150 / -<br />
Schutzklasse IEC 529 IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54<br />
Isolierklasse<br />
gem. VDE 0631<br />
III II II III III II III III<br />
Umgebungstemperatur -30 ... +50°C -30 ... +50°C -30 ... +50°C -30 ... +50°C -30 ... +50°C -30 ... +50°C -30 ... +50°C -30 ... +50°C<br />
EMC, CE gem. 2004/108/EC 2004/108/EC 2004/108/EC 2004/108/EC 2004/108/EG 2004/108/EG 2004/108/EG 2004/108/EG<br />
Schallpegel [dB]<br />
Motor / Fe<strong>de</strong>r<br />
45 / - 45 / - 35 / - 35 / - 45 / 62 45 / 62 35 / - 45 / -<br />
Gewicht [g] 480 480 800 780 1800 1800 750 1000<br />
Größe<br />
Abmessung [AxBxC] 66x116x61 66x116x61 80x124x60 80x124x62 98x236x93 98x236x85 80x124x60 88x139x56<br />
A<br />
[mm]<br />
B<br />
B<br />
[mm]<br />
A<br />
D<br />
[mm]<br />
E<br />
[mm]<br />
C<br />
F<br />
[mm]<br />
m<br />
[kg]<br />
Dichtheitsklasse<br />
bei geschlossener<br />
Klappe<br />
400x800 410 790 25 35 150 6,30 2<br />
500x600 510 590 25 35 150 6,00 2<br />
500x800 510 790 25 35 150 7,40 2<br />
500x1000 510 990 25 35 150 8,80 2<br />
600x1400 610 1390 25 35 150 13,80 2<br />
Schutzklasse gem. EN1751<br />
NM24A-F
![3003415_ins_vex270hx_de.pdf [Download] - exhausto.de](https://img.yumpu.com/8086300/1/184x260/3003415-ins-vex270hx-depdf-download-exhaustode.jpg?quality=85)
Sprache ändern
