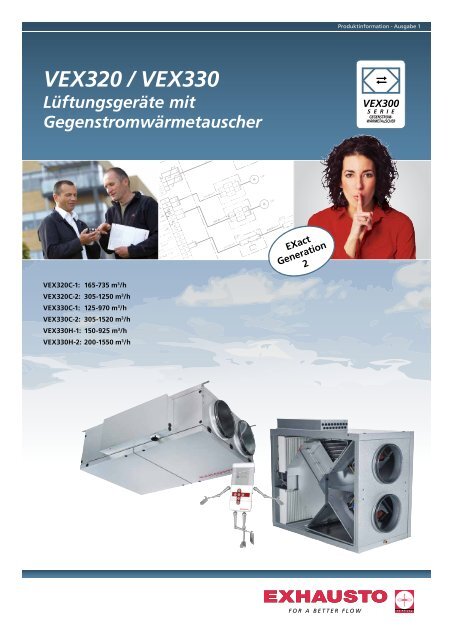

VEX330C

VEX320 / VEX330

Lüftungsgeräte mit

Gegenstromwärmetauscher

VEX320C-1: 165-735 m 3 /h

VEX320C-2: 305-1250 m 3 /h

VEX330C-1: 125-970 m 3 /h

VEX330C-2: 305-1520 m 3 /h

VEX330H-1: 150-925 m 3 /h

VEX330H-2: 200-1550 m 3 /h

EXact

Generation

2

Produktinformation - Ausgabe 1

Inhaltsverzeichnis

Kompakte Geräte

mit vielen Möglichkeiten ............. 4

VEX320C (165-1250 m 3 /h) .................. 6

- Technische Daten ....................................................... 6

- Leistungskurven - Kompaktfi lter ................................. 7

- Temperaturwirkungsgrad ........................................... 7

- Schalldaten ................................................................. 8

- Maßskizzen ............................................................. 10

- Zubehör: Wasser-/Elektroheizregister ........................11

VEX330C (125-1520 m 3 /h) ................ 12

- Technische Daten ..................................................... 12

- Leistungskurven - Kompaktfi lter ............................... 13

- Temperaturwirkungsgrad ......................................... 13

- Schalldaten ............................................................... 14

- Maßskizzen ............................................................. 16

- Zubehör: Wasser-/Elektroheizregister ....................... 17

VEX330H (150-1550 m 3 /h) ........... 18

- Technische Daten ..................................................... 18

- Leistungskurven - Kompaktfi lter ............................... 19

- Temperaturwirkungsgrad ......................................... 19

- Schalldaten ............................................................... 20

- Maßskizzen ............................................................. 22

- Zubehör: Wasser-/Elektroheizregister ....................... 23

EXact2 Automatik ....................... 24

- Betrieb und Bedienung ............................................. 24

- Anschluss an externe Einheiten ................................. 25

- Innovative Vereisungsüberwachung und ......................

Enteisungsfunktion ................................................... 26

- Luftwege – druck-/temperaturgeregelte Enteisung .... 26

- Energieberechnungen .............................................. 28

- Funktionsübersicht ................................................... 29

- Funktionsübersicht für Zubehör ................................ 30

- Standardfunktionen .................................................. 31

- Technische Daten, Module ....................................... 32

VEX320/VEX330 Allgemein.......... 33

- Kabelpläne ............................................................... 33

- Prinzipskizzen ........................................................... 36

- VEX320C/VEX330C ohne Automatik ....................... 39

Zusätzliche Information

Die Voraussetzungen für Leistungsdaten und Schalldaten

fi nden Sie auf unserer Website unter den jeweiligen

Produkten.

Dort können Sie auch professionelle Berechnungen

erstellen und Preise für Geräte und Zubehör fi nden.

www.exhausto.de

2

VEX320/330 mit EXact2

Die Geräte VEX320/VEX330 gehören weiterhin zu den

kompaktesten Geräten mit Gegenstromwärmetauscher auf

dem Markt. Im Verhältnis zum bisherigen Modell wurde die

Konstruktion bezüglich Schall, Luftmenge und Stromverbrauch

optimiert, bei gleichzeitiger Verbesserung der Flexibilität.

EXact2-Automatik

Die EXact-Automatik wurde von EXHAUSTO entwickelt

und verkörpert die langjährige Erfahrung

in der Entwicklung von Lüftungsgeräten.

Im Mittelpunkt standen sowohl Benutzerfreundlichkeit

im täglichen Einsatz, sowie eine technisch

orientierte Benutzeroberfl äche.

Luftmengen bis 1550 m 3 /h

VEX330 Horizontal

Vorder- sowie Rückwand

sind zur Revision demontierbar

(jedoch zwecks Stabilität

nur einzeln!) - somit kann

das Gerät als LINKS- sowie

RECHTS-Ausführung eingesetzt

werden.

LINKS/RECHTS

RD13117-01

- und die Möglichkeit für Elektro- und Wasserheizregister

Somit stehen eine Reihe neuer Möglichkeiten zur

Vereinfachung der Installation und Wartung zur

Verfügung, immer mit Blick auf best mögliche

Revisionsmöglichkeiten.

Möglichkeit für Webserver

Für die Automatik ist ein Webserver erhältlich, der einfach

anzuschließen ist und die Regelung und Überwachung des

Gerätes, eines Nachheizregisters und evtl. anderer angeschlossener

Zubehörkomponenten ermöglicht.

Die Webserverfunktion ist einfach zu benutzen, ohne jedoch

die Regelungsmöglichkeiten über die Bedieneinheit

einzuschränken.

Nachheizregister Elektro und Wasser

- zur Kanalmontage

VEX320/330 sind mit Niedrigtemperatur-Wasserheizregister

als Zubehör lieferbar. Es kann zwischen drei verschiedenen

Größen gewählt werden (SMALL, MEDIUM, LARGE).

VEX320/330 sind auch mit Elektroheizregister in zwei Größen

- 3,9 kW bzw. 7,8 kW - als Zubehör erhältlich.

Erfahren Sie mehr auf Seite 11.


Gegenstromwärmetauscher aus

Aluminium mit einem hohen

Temperaturwirkungsgrad, der für

Hochdruckreinigung geeignet ist.

Größere Freiheit bei Installation und Gestaltung des Kanalsystems

VEX320/330 Deckengeräte

Die Deckengeräte sind mit einer

zweigeteilten Tür erhältlich, wählbar

zwischen scharnierten Türen zum

Öffnen nach unten, oder waagerecht

auf einem Schienensystem

verschiebbaren Türen.

Zuluft

Abluft

Sie benötigen besonders schnelle Lieferung? Rufen Sie uns an!

3

EUROVENT Zertifi zierung

Die EXHAUSTO Geräte Typen VEX320-360 wurden alle

EUROVENT zertifi ziert. Die Zertifi zierung dokumentiert,

dass die angegebenen Daten von einer unabhänigen

Institution (im diesem Fall bei TÜV NORD) geprüft wurden.

In der Praxis bedeutet dies, dass die berechneten

Werte unserer Auslegungsprogramme QuickSelect und

EXselect im Test nachgewiesen sind.

EUROVENT Energieeffi zienzlabel

Wir bieten Ihnen die Möglichkeit ein eigenes Energieeffi

zienzlabel mit Ihrem gewünschten Betriebspunkt

in unseren Auslegungsprogrammen EXselect und

Quickselect auszudrucken, und somit Ihr Gerät zu

kennzeichnen.

Lesen Sie mehr auf www.exhausto.de/vex

Fortluft

LINKS

Fortluft

Außenluft

RD13118-01

Außenluft

AHU n° 10.12.505

Range: VEX100/200/320-360

Zuluft

RECHTS

Abluft

RD13119-01

VEX320/330 mit Gegenstromwärmetauscher

Hochleistungsfähige


Die Geräte sind mit hochleistungsfähigen Gegenstrom wärmetauschern

mit 100 % getrennten Luft strömen ausgerüstet.

Luftrichtung

Die Luftrichtungen (und damit auch die Stutzenanordnung)

am VEX330H-Gerät sind anders als bei herkömmlichen

Geräten mit Wärmetauscher. Hierdurch wird jedoch die

Ableitung von Kondensat optimiert und das Risiko für

Eisbildung im Gegenstromwärmetauscher minimiert.

Flexible Konstruktion

Am VEX330H-Gerät sind Front- bzw. Rückblende demontierbar.

Somit kann das Gerät als LINKS- sowie RECHTS-

Ausführung eingesetzt werden.

Wartungsfreundlich

Die große Öffnung bietet einfachen Zugang für Wartung

und Reinigung. Filter, Gegenstromwärmetauscher und

Motorsektion lassen sich zwecks Wartung, Reinigung und

Austausch (Filter) leicht herausnehmen.

Ventilatorsektion mit Motor

Alle Geräte sind mit Zentrifugalrad mit rückwärtsgekrümmten

Schaufeln und sehr hohem Wirkungsgrad ausgerüstet.

Es werden EC-Motore (elektronisch kommutierte

Gleichstrommotore) mit einem sehr hohen Wirkungsgrad

eingesetzt, die bereits jetzt die strengen Anforderungen der

Ökodesignrichtlinie vom 01. Januar 2017 einhalten!

Filter

Das Gerät kann mit F5 oder F7-Filtern an Außenluft und

Abluft geliefert werden.

Hoher

Wirkungsgrad

Leistungsfähiger


mit optimalem

Wirkungsgrad.

Energiefreundlich

Niedrige SFP-Werte

= Niedriger

Energieverbrauch.

4

Der Gegenstromwärmetauscher aus Aluminium

gewährleistet einen extrem hohen Wirkungsgrad:

Wirkungsgrad ohne Kondensation 80-85%

Wirkungsgrad mit Kondensation bis zu 94%

Abluft

Außenluft

VEX330 Horizontal

22 °C

70 %

EXact2-Automatik

Bedienpanel mit großem

Farbdisplay und benutzerfreundlichen

Symbolen

und Hilftexten.

Online-Berechnung

Benutzerfreundliche

Website für Profi s mit

Neuheiten, kompletter

Dokumenta tion und

Auslegungs pro grammen.

Zuluft

Fortluft

- sehr leise und

kompakte Geräte

VEX320 Ceiling

mit Schienensystem

Hygiene

Die Geräte sind gemäß

der Richtlinie für Lufthygiene

VDI 6022

konstruiert und gefertigt.

VEX320 Ceiling

mit scharnierten Türen

Kompaktheit

Das Gerät lässt sich durch

herkömmliche Türöffnungen

(900 x 2000 mm)

transportieren.

5

Robuste Aufhängung

Die VEX320C/VEX330C sind ausschließlich zur Deckenmontage

vorgesehen, mit einfachem Anschluss und

diskreter Installation, die keinen Platz auf dem Fußboden

verschwendet.

Elektrischer Anschlusskasten

Der elektrische Anschlußkasten am Gerät gewährleistet einen

einfachen Zugang für den Anschluss und die Einstellung.

Gehäuse

Das Gehäuse ist aus Aluzink AZ185 C4 hergestellt und mit

50 mm Mineralwolle isoliert. Dies gewährleistet ein sehr

geringes Schallniveau an Umgebung bzw. Aufstellraum!

Frostsicherung

Der Wärmetauscher lässt sich auf zweifache Weise gegen

Frost sichern, entweder durch Temperatur- oder durch

Druckregelung. Näheres auf Seite 26-27.

Bypass

Vollautomatisch integrierter Bypass für optimalen Komfort.

Externes Nachheizregister

Ist als Zubehör lieferbar. Das Heizregister dient zur

Nacherwärmung auf Komforttemperatur - auch im Falle

einer notwendigen Bypassenteisung des Wärmetauschers.

Geräuschgedämpft

Sie sparen Zeit und Geld

für die Schalldämpfung.

Vibrationsfrei

Ein Minimum an Vibrationen

= weniger Geräusch.

Das Gerät lässt sich ohne

Schwingungsdämpfer

direkt in bzw. an Decken

montieren.

VEX320C

VEX320C - Technische Daten (165-1250 m 3 /h)

Gerätedaten VEX320C-1 VEX320C-2

Leistungsaufnahme 0,6 kW 1,2 kW

Stromversorgung 1 x 230 V + N + PE ~ 50 Hz 1 x 230 V + N + PE ~ 50 Hz

Max. Phasenstrom 3,1 A 5,3 A

Hauptabmessungen

(Details siehe Maßskizze)

Zubehör mit EXact2 Automatik

MPTF320C Filterüberwachung

Druckmesswertumformer zur dynamischen

Differenzdruckmessung über die Filter

(Zeitintervalleinstellung standard!)

HW315SUE Unisoliertes Wasserheizregister SMALL, ø315 1,4 kW (T = 50 °C, Dt = 20 K)

F

HW315MUE Unisoliertes Wasserheizregister MEDIUM, ø315 3,6 kW (T = 50 °C, Dt = 20 K)

F

HW315LUE Unisoliertes Wasserheizregister LARGE, ø315 5,2 kW (T = 50 °C, Dt = 20 K)

F

HE31504BUE Unisoliertes Elektroheizregister, ø315 3,9 kW (3 x 400 V), min. Luftmenge 100 m3 /h


LS31524

Fortluftklappe LS(A)

Außenluftklappe LS(F)

WEBE Webserver

AFC Volumenstromregelung

6

24 V Klappe

24 V Klappe

AFC-DEP Druckgeregelter Vereisungsschutz beinhaltet AFC

Höhe mit scharnierten Türen = 440 mm (einschl. Beschläge)

Höhe mit Schienensystem = 540 mm (einschl. Beschläge)

Länge = 1385 mm

Tiefe (einschl. Anschlußkasten) = 1000 mm

Blechqualität Aluzink, AZ185, Korrosionsklasse C4 nach EN/ISO 12944-2

Isolierung 50 mm Mineralwolle

Kanalanschluss ø315 mm

Wartungstüren (demontierbar) 2 Stck. scharnierte Türen, zum Öffnen nach unten

oder

2 Stck. Türen mit Schienensystem

Filter

Kompaktfilter

F5: 0,8 m

(Außenluft und Abluft) Kompaktfilter

2 , 345 x 330 x 48 mm (BxHxT)

F7: 1,9 m2 , 345 x 330 x 48 mm (BxHxT)

Gewicht VEX320C-1: 128 kg

VEX330C-2: 131 kg

Hochleistungsfähiger Gegenstromwärmetauscher mit 1 Stck.

Aluminiumplatten

Wärmeübertragungsfläche 15,2 m2 Mediumtemperatur (Luft) -20 °C...+40 °C

Umgebungstemperatur (Luft)

Ventilatordaten

-20 °C...+40 °C

Motor- und Laufradtyp Stufenloser EC-Motor (Niedrigenergie IE3)

Zentrifugalrad mit rückwärtsgekrümmten Schaufeln

VEX320C - Leistungskurven

VEX320C - Motortyp 1 VEX320C - Motortyp 2

Leistungskurve mit F5-Filtern

SFP-Kurve [J/m 3 ]

Arbeitslinien

A = Zusätzlicher Druckverlust für F7-Filter

B = Druckverlustzulage mit Heiz-/Kaltwasserregister

(Zulage je Register)

Der gesamte Energieverbrauch verteilt sich gleichmäßig auf

Abluft und Zuluftventilatoren.

Temperaturwirkungsgrad

Der Temperaturwirkungsgrad des VEX-Gerätes wurde bei

verschiedenen Volumenstromverhältnissen wie folgt berechnet:

Zuluft

= 0,8 und 1,0

Abluft

7

Voraussetzungen der Leistungsdaten: www.exhausto.de/vex

Zur Berechnung der Leistungsdaten verweisen wir auf

unsere Produktauswahlprogramme auf www.exhausto.de.

VEX Leistungsaufnahme:

P [W] = SFP [J/m 1 3 ] x q [m v 3 /s] SFP = [W/m3 /h] = SFP [J/m3 ]/3600

Wirkungsgrad mit Kondensation

Abluft = 20 °C/55 RH - Außenluft = -10 °C/50 RH

Gleichgewicht zwischen Zuluft/Abluft = 1,0

Wirkungsgrad ohne Kondensation mit Ungleichgewicht

Abluft = 25 °C/28 RH - Außenluft = 5 °C/50 RH


Wirkungsgrad ohne Kondensation nach EN308



ht = t2,2 - t2,1 = Temperaturwirkungsgrad

t1,1 - t2,1 t = Temperatur der Außenluft

2,1

t = Temperatur der Zuluft

2,2

t = Temperatur der Abluft

1,1

VEX320C

VEX320C

VEX320C-1 Schalldaten

VEX320C-1 L WA1 - Saugseite VEX320C-1 L WA2 - Druckseite

Saugseite (Außenluft/Abluft):

L WA1 (Schallleistung, A-bewertet) von der Graphik ablesen

K (Korrekturfaktor) im Schema ablesen

W

L (Schallleistungspegel) = L + K W1 WA1 W

L W1

L W2

L W3

Bereiche

63

Hz

LW2

2,2,A

LW1

1,1,A

125

Hz

Messaufstellung

250

Hz

K W (dB)

500

Hz

LW2

1,2,A

LW1

2,1,A

Voraussetzungen für die Schalldaten: www.exhausto.de/vex

Zur Berechnung der Schalldaten verweisen wir auf unsere

Produktauswahlprogramme auf www.exhausto.de.

Zwecks Berechnung des Schalldruckpegels an die Umgebung

wenden Sie sich bitte an EXHAUSTO.

1K

Hz

2K

Hz

4K

Hz

8K

Hz

I 11 5 7 -6 -15 -20 -34 -39

II 14 13 4 -6 -15 -22 -34 -31

I 3 0 4 -4 -8 -8 -20 -22

II 8 9 0 -3 -6 -9 -26 -34

I 3 7 7 -6 -12 -15 -24 -29

II 3 7 8 -9 -14 -18 -29 -35

RD11759-01

8

Druckseite (Zuluft/Fortluft):


K W (Korrekturfaktor) im Schema ablesen

L W2 (Schallleistungspegel) = L WA2 + K W

VEX320C-1 L WA3 - Umgebung

Umgebung:



L W3 (Schallleistungspegel) = L WA3 + K W

VEX320C-2 Schalldaten

VEX320C-2 L WA1 - Saugseite VEX320C-2 L WA2 - Druckseite




W


L W1

L W2

L W3

Bereiche

63

Hz

LW2

2,2,A

LW1

1,1,A

125

Hz


250

Hz

K W (dB)

500

Hz

LW2

1,2,A

LW1

2,1,A






1K

Hz

2K

Hz

4K

Hz

8K

Hz

I 10 5 1 2 -11 -15 -26 -32

II 11 6 6 -4 -13 -18 -29 -34

I -2 -6 -6 0 -6 -7 -15 -16

II 2 -1 2 -4 -7 -7 -16 -16

I 5 9 1 1 -8 -13 -23 -26

II 7 8 8 -10 -13 -16 -30 -33

RD11759-01

9





VEX320C-2 L WA3 - Umgebung

Umgebung:




VEX320C

VEX320C

VEX320C - Maßskizzen

2-geteilte Tür scharniert zum Aufklappen

1085

440

25

850

677

223

Abluft 1,1 Aussenluft 2,1

Zuluft 2,2

278

50

622

O 315

O 11

32

O 315

1385

216

1385

418

DN32

1447 50

1385

Von oben gesehen

95

O 315

106

900

216

622

Fortluft

1,2

278

60

O 315

1,1 2,2

1,2 2,1

95

RD13071-01

677

223

900

RD13068DE-01

RD13067DE-01

10

2-geteilte Tür mit Schienensystem

Sowohl VEX320 Ceiling mit Scharnieren als auch mit Schiebetür sind in einer LINKS- wie RECHTS-Ausführung erhältlich.

Im Folgenden ist jedoch nur die Ausführung mit Scharniertür in einer LINKS- wie RECHTS-Ausführung dargestellt.

VEX320C - Links VEX320C - Rechts

440

850 25

677

Aussenluft

2,1

278

2,1

50 1447

1385

50

32

Fortluft

1,2 Von oben gesehen

O 11

106

1,2

1385

95

900

2,2 1,1

1.1 Abluft 1.2 Fortluft 2.1 Aussenluft 2.2 Zuluft

540

223

622

O 315

216

O 315

1385

DN32

418

95

O 315

216

RD13072-01

Abluft 1,1

Zuluft

2,2

622

278

60

O 315

677

223

900

RD13069DE-01

RD13070DE-01

VEX320C Zubehör - Wasser- und Elektroheizregister

Platzbedarf

135 135

½"

11

HCW-large

62 300 62

390

195

57,5

222

2 x 15°

487

O 315

L min. 140mm

19

HCW-medium

88

51

64

19

HCW-small

Ein Nachheizregister wird stets empfohlen, um auch bei sehr

niedrigen Temperaturen und der Gefahr einer Wärmetauschervereisung

einen kontinuierlichen Betrieb gewährleisten zu

können.

Um die beste Grundlage für den Betrieb der Anlage zu

erzielen, sollte in jedem Einzelfall eine Berechnung mit dem

Produktauswahlprogramm EXselect von EXHAUSTO auf

www.exhausto.de vorgenommen werden.

RD13120-01

11

11

HCE-04

HCE-08

107

135 135

3/4"

217

Voraussetzungen für HCW

Vorlauftemperatur des Wassers 50 °C

Abkühlung des Wassers, Dt min. 20 K

Genauigkeit berechneter Ergebnisse ± 10 %

Volumenstromverhältnisse 1,0

Wärmerückgewinnung 100 %

Hinweis

Bei Frostschutz mit Glykol sind die Leistungswerte in

untenstehender Tabelle um ca. 15-20 % zu reduzieren.

HCW ø315 Luftmenge [m3 /h] Außentemp./Feuchte [°C/%] Leistung [kW] Zulufttemp. [°C ] Wassermenge [l/h] Dp HCW [kPa] Kvs 540 -12 / 80 1,2 20 51 0,2 0,25

Small

540

720

-20 / 85

-12 / 80

1,3

1,3

19

19

56

57

0,2

0,2

0,25

0,25

720 -20 / 85 1,4 17 62 0,2 0,25

720 -12 / 80 2,4 22 93 0,8 0,25

Medium

720

1080

-20 / 85

-12 / 80

2,7

3,1

22

22

118

133

1,2

1,5

0,40

0,40

1080 -20 / 85 3,6 21 154 1,9 0,40

1080 -12 / 80 3,1 22 111 0,1 0,40

Large

1080

1440

-20 / 85

-12 / 80

4,0

4,3

22

22

150

163

0,2

0,3

0,40

0,63

1440 -20 / 85 5,2 22 194 0,4 0,63

Maßskizzen - Wasserheizregister (HCW small/medium) Maßskizzen - Wasserheizregister (HCW large)

Maßskizze - Elektroheizregister (HCE04/HCE08)

556

113 520 113

231

O 315

616

352

RD13166-01

62 300 62

390

195

287

637

O 315

Wahl von Elektroheizregister

88

51

64

RD13122-01

RD13121-01

VEX320C

VEX330C

VEX330C - Technische Daten (125-1520 m 3 /h)

Gerätedaten VEX330C-1 VEX330C-2






Höhe mit scharnierten Türen = 440 mm (einschl. Beschläge)

Höhe mit Schienensystem = 540 mm (einschl. Beschläge)


Tiefe (einschl. Anschlußkasten) = 1510 mm




Wartungstüren (demontierbar) 2 Stck. scharnierte Türen, zum Öffnen nach unten

oder

2 Stck. Türen mit Schienensystem

Filter

Kompaktfilter

F5: 0,8 m


2 , 345 x 840 x 48 mm (BxHxT)

F7: 1,9 m2 , 345 x 840 x 48 mm (BxHxT)

Gewicht VEX330C-1: 178 kg

VEX330C-2: 181 kg



Wärmeübertragungsfläche 2 x 13,8 m2 = 27,6 m2 Mediumtemperatur (Luft) -20 °C...+40 °C



-20 °C...+40 °C


Zentrifugalrad mit rückwärtsgekrümmten Schaufeln







F


F


F



LS31524





12

24 V Klappe

24 V Klappe

AFC-DEP Druckgeregelter Vereisungsschutz beinhaltet AFC

VEX330C Leistungskurven

VEX330C - Motortyp 1 VEX330C - Motortyp 2



Arbeitslinien







Der Temperaturwirkungsgrad des VEX-Gerätes wurde bei


Zuluft

= 0,8 und 1,0

Abluft

13







Abluft = 20 °C/55 RH - Außenluft = -10 °C/50 RH





Wirkungsgrad ohne Kondensation nach EN308



ht = t2,2 - t2,1 = Temperaturwirkungsgrad

t1,1 - t2,1 t = Temperatur der Außenluft

2,1

t = Temperatur der Zuluft

2,2

t = Temperatur der Abluft

1,1

VEX330C


VEX330C-1 Schalldaten

VEX330C-1 L WA1 - Saugseite VEX330C-1 L WA2 - Druckseite




W


L W1

L W2

L W3

Bereiche

63

Hz

LW2

2,2,A

LW1

1,1,A

125

Hz


250

Hz

K W (dB)

500

Hz

LW2

1,2,A

LW1

2,1,A






1K

Hz

2K

Hz

4K

Hz

8K

Hz

I 18 8 5 -6 -10 -16 -28 -35

II 17 11 3 -4 -10 -19 -28 -23

I 3 -1 2 -4 -7 -6 -19 -22

II 7 8 -1 -4 -5 -9 -26 -33

I 6 8 7 -9 -12 -15 -25 -32

II 10 14 0 -9 -18 -22 -27 -28

RD11759-01

14





VEX330-1 L WA3 - Umgebung

Umgebung:




VEX330C-2 Schalldaten

VEX330C-2 L WA1 - Saugseite VEX330C-2 L WA2 - Druckseite




W


L W1

L W2

L W3

Bereiche

63

Hz

LW2

2,2,A

LW1

1,1,A

125

Hz


250

Hz

K W (dB)

500

Hz

LW2

1,2,A

LW1

2,1,A






1K

Hz

2K

Hz

4K

Hz

8K

Hz

I 14 7 -1 -1 -6 -11 -22 -26

II 15 9 3 -3 -7 -12 -22 -22

I -1 -4 -4 -3 -6 -6 -13 -13

II 2 2 0 -5 -7 -6 -14 -14

I 8 11 2 -2 -8 -12 -20 -25

II 9 10 5 -7 -9 -13 -26 -30

RD11759-01

15





VEX330C-2 L WA3 - Umgebung

Umgebung:






VEX330C Maßskizzen

2-geteilte Tür scharniert zum Aufklappen

1085

25

1360

932

Zuluft

2,2

1385

50 1447

1385

50

32

Abluft 1,1 Aussenluft 2,1

278

O 11


RD13077-01

Fortluft 1,2

RD13074DE-01

16

2-geteilte Tür mit Schienensystem

Sowohl VEX330 Ceiling mit Scharnieren als auch mit Schiebetür sind in einer LINKS- wie RECHTS-Ausführung erhältlich.

Im Folgenden ist jedoch nur die Ausführung mit Scharniertür in einer LINKS- wie RECHTS-Ausführung dargestellt.

VEX330C - Links VEX330C - Rechts

478

440

1,1

1132

O 315

216

O 315

1385

148

DN32

95

O 315

2,2 1,2 2,1

95

1410

106

216

60

1132

O 315

278

932

478

1410

RD13073DE-01

540

1360 25

478

932

440

2,1

Aussenluft

2,1

Fortluft

1,2

1385

50 1447

1385

50

32

278

O 11

1132

O 315

106

216

O 315

1,2

DN32

418

1385


95

1410

60

RD13072-01

95 478

2,2 1,1


O 315

216

1132

O 315

Abluft 1,1

Zuluft 2,2

278

932

1410

RD13075DE-01

RD13076DE-01

VEX330C Zubehör - Wasser- und Elektroheizregister

Platzbedarf

209

HCW-large

274

HCW-medium

274

HCW-small




können.





135 135

½"

62 300 62

390

195

222

487

O 315

88

51

64

RD13120-01

266

17

HCE-04

HCE-08

106

160







Hinweis



HCW ø315 Luftmenge [m 3 /h] Außentemp./Feuchte [°C/%] Leistung [kW] Zulufttemp. [°C ] Wassermenge [l/h] Dp HCW [kPa] K vs

Small

Medium

Large



556

113 520 113

540 -12 / 80 1,2 20 51 0,2 0,25

540 -20 / 85 1,3 19 56 0,2 0,25

720 -12 / 80 1,3 19 57 0,2 0,25

720 -20 / 85 1,4 17 62 0,2 0,25

720 -12 / 80 2,4 22 93 0,8 0,25

720 -20 / 85 2,7 22 118 1,2 0,40

1080 -12 / 80 3,1 22 133 1,5 0,40

1080 -20 / 85 3,6 21 154 1,9 0,40

1080 -12 / 80 3,1 22 111 0,1 0,40

1080 -20 / 85 4,0 22 150 0,2 0,40

1440 -12 / 80 4,3 22 163 0,3 0,63

1440 -20 / 85 5,2 22 194 0,4 0,63

231

O 315

616

352

RD13166-01

135 135

3/4"

62 300 62

390

195

287

637

O 315


RD13123-01

88

51

64

RD13121-01


VEX330H

VEX330H - Technische Daten (150-1550 m 3 /h)

Gerätedaten VEX330H-1 VEX330H-2






Höhe = 1000 mm


Tiefe = 735 mm




Wartungstüren (demontierbar) 2 Stck. (Vorder- und Rückwand) demontierbar

Hinweis! Es darf jeweils nur eine Seite geöffnet werden

Filter

Kompaktfilter

F5: 0,8 m


2 , 345 x 330 x 48 mm (BxHxT)

F7: 1,9 m2 , 345 x 330 x 48 mm (BxHxT)

Gewicht VEX330H-1: 153 kg (ohne 1 Revisionsdeckel = 143 kg)

VEX330H-2: 156 kg (ohne 1 Revisionsdeckel = 146 kg)



Wärmeübertragungsfläche 30,3 m2 Mediumtemperatur (Luft) -20 °C...+40 °C



-20 °C...+40 °C


Zentrifugalrad mit rückwärtsgekrümmten Schaufeln


V330OD VEX330H für Außenmontage Spezielles Dach und Abdichten des Gerätes

MSV330H Montagesockel Einstellbare Höhe 130-160 mm einschl. Füße






F


F


F



LS31524



24 V Klappe

24 V Klappe



AFC-DEP Druckgeregelter Vereisungsschutz beinhaltet AFC

18

VEX330H - Leistungskurven

VEX330H - Motortyp 1 VEX330H - Motortyp 2



Arbeitslinien







Der Temperaturwirkungsgrad des VEX-Geräts wurde bei


Zuluft

= 0,8 und 1,0

Abluft

19







Abluft = 20 °C / 55 RH - Außenluft = -10 °C / 50 RH



Abluft = 25 °C / 30 RH - Außenluft = 5 °C / 50 RH


Wirkungsgrad ohne Kondensation

Abluft = 25 °C / 30 RH - Außenluft = 5 °C / 50 RH


h t = t 2,2 - t 2,1 = Temperaturwirkungsgrad

t 1,1 - t 2,1

t 2,1 = Temperatur der Außenluft

t 2,2 = Temperatur der Zuluft

t 1,1 = Temperatur der Abluft

VEX330H

VEX330H

VEX330H-1 - Schalldaten

VEX330H-1 L WA1 - Saugseite VEX330H-1 L WA2 - Druckseite




W


L W1

L W2

L W3

K (dB) W KpA Bereiche 63 125 250 500 1K 2K 4K 8K dB(A)

I 9 6 6 -5 -9 -13 -26 -33

II 9 12 3 -7 -11 -17 -32 -34

I 2 -1 -1 -6 -6 -5 -16 -16

II 6 6 -2 -4 -4 -7 -22 -27

I 10 15 1 -14 -18 -21 -22 -22 -15

II 12 15 3 -11 -17 -18 -19 -15 -15

LW1

LW1

Voraussetzungen

für die Schalldaten:

www.exhausto.de/vex

1,1

2,1

LW2

2,2

LW2

1,2

LW2

2,2

LW2

1,2

1m

LpA3 RD12043-01



RD12042-01

20





VEX330H-1 L WA3 - Umgebung

Umgebung:




VEX330H-2 - Schalldaten

VEX330H-2 L WA1 - Saugseite VEX330H-2 L WA2 - Druckseite




W


L W1

L W2

L W3

K (dB) W KpA Bereiche 63 125 250 500 1K 2K 4K 8K dB(A)

I 9 4 1 -1 -6 -10 -23 -31

II 10 8 5 -4 -8 -13 -25 -32

I 2 -2 -5 -4 -5 -6 -15 -14

II 5 2 -2 -5 -5 -6 -17 -19

I 14 14 2 -10 -14 -18 -20 -23 -15

II 14 14 2 -10 -14 -18 -20 -23 -15

LW1

LW1

Voraussetzungen

für die Schalldaten:

www.exhausto.de/vex

1,1

2,1

LW2

2,2

LW2

1,2

LW2

2,2

LW2

1,2

1m

LpA3 RD12043-01



RD12042-01

21





VEX330H-2 L WA3 - Umgebung

Umgebung:




VEX330H

VEX330H

VEX330H - Maßskizzen

970

970

743

743

238

970

12

367

16

367

735

1,1

O 315

O 315

2,1

677


22

100 322

V330HOD - VEX330H für Außenmontage (Sonderausführung) mit Montagesockel (Zubehör)

1080

130-160

238

970

12

367

16

735

1,1

O 315

O 315

2,1

1300

677

1200

1200

134 933 134

100 322

38

38

735

735

2,2

O 315

2,2

O 315

1,2

O 315

1,2

O 315

367

367

367

367

½"M

367

½"M

367

836

300

300

117 500 117

717

717

1064

1064

RD13209-01

RD13079DE-01 RD13079DE-01

VEX330H Zubehör - Wasser- und Elektroheizregister

Platzbedarf




können.





135 135

½"

62 300 62

390

195

222

487

O 315

88

51

64

RD13120-01

23







Hinweis



HCW ø315 Luftmenge [m3 /h] Außentemp./Feuchte [°C/%] Leistung [kW] Zulufttemp. [°C ] Wassermenge [l/h] Dp HCW [kPa] Kvs 540 -12 / 80 1,2 20 51 0,2 0,25

Small

540

720

-20 / 85

-12 / 80

1,3

1,3

19

19

56

57

0,2

0,2

0,25

0,25

720 -20 / 85 1,4 17 62 0,2 0,25

720 -12 / 80 2,4 22 93 0,8 0,25

Medium

720

1080

-20 / 85

-12 / 80

2,7

3,1

22

22

118

133

1,2

1,5

0,40

0,40

1080 -20 / 85 3,6 21 154 1,9 0,40

1080 -12 / 80 3,1 22 111 0,1 0,40

Large

1080

1440

-20 / 85

-12 / 80

4,0

4,3

22

22

150

163

0,2

0,3

0,40

0,63

1440 -20 / 85 5,2 22 194 0,4 0,63



556

113 520 113

72

231

72

20

20

O 315

616

HCE-04

HCE-08

352

RD13166-01

HCW-small HCW-medium HCW-large

135 135

3/4"

62 300 62

390

195

287

637

O 315


RD13124-01

Die Heizregister

können je nach

Anschlussmöglichkeit

wahlweise in zwei

Richtungen montiert

werden!

88

51

64

RD13121-01

VEX330H

VEX320/VEX330: Automatik

EXact2 Automatik

Die EXact2-Komfortautomatik zeichnet sich durch erhöhten

Regelungskomfort sowie den damit verbundenen wirtschaftlichen

Betrieb der Lüftungsanlage aus. Sie kann allen Anforderungen

des täglichen notwendigen Bedarfs vor Ort wie z.B. Schule, Büro,

Wohnung o.ä. angepasst werden.

Die wesentlichsten Eigenschaften

• Einfache Bedienung

• Drei Benutzerebenen, zwei davon mit Passwort

(Techniker und Spezialisten)

• Mehrere Raumluftqualitätsstufen zur Anpassung der

Ventilation nach den aktuellen Bedürfnissen u.a. über eine

eingebaute Wochenuhr

• Die Funktionsübersicht enthält weitere ausgewählte

Funktionen

HMI Bedieneinheit

Die Bedieneinheit ist so aufgebaut, dass sie sich in zwei

Zuständen bedienen lässt: In einem geschlossenen und in

einem offenen Zustand.

Im geschlossenen Zustand kann die allgemeine, tägliche

Bedienfl äche aufgerufen werden, und der Benutzer kann

somit nicht unbeabsichtigt erweiterte Menüs oder

Parameter ändern.

Im offenen Zustand bietet die Einheit Zugriff zu weiteren

Tasten und damit zu erweiterten Funktionen. Im offenen

Zustand erfolgt die Bedienung i.d.R. von einem Techniker

oder einem Spezialisten.

Temperatur-/

Ventilationsniveau

Das Temperatur- und Ventilationsniveau

lässt sich

schnell und einfach vorübergehend

ändern. Am

Display werden Sollwerte

und leichtverständliche

Symbole angezeigt.

Alarm/Warnung

Die EXact-Automatik warnt

im Falle von Betriebsstörungen

durch Anzeige eines

Warnsymbols. Bei ernsthafteren

Störungen wird die

Alarmglocke am Display

angezeigt.

24

23 °C

60 %

29-05-2009 14:32

Benutzermenü

Das Benutzermenü ist die

tägliche Bedienfl äche, die

über leichtverständliche Symbole

über den Zu stand der

Anlage informiert und gleichzeitig

eine vorübergehende

Änderung des Temperatur-

und Ventilations niveaus

ermöglicht

Externe Abschaltung

Wurde die Ventilationsanlage

von der externen Start-/

Stopp-Funktion abgeschaltet,

erscheint dieses Symbol

im Display.

3.1.1 Betriebseinstellungen

Innenklimaniveau >

Temp.reg. > Zuluft

Luftreg. >

1

Balance > 1,0

Regler >

Informativer Hilfstexte

Hilfstexte

Dank sehr informativer

Hilfstexte in Gelb ist der

Bedarf nach Hand büchern

und Anlei tungen gering.

Die Hilfstexte stehen in

der Techniker- wie in der

Spezialistenebene zur

Verfügung.

Enteisung

Wenn die integrierte

Enteisungsfunktion in

Betrieb ist, wird das

Frostsymbol am Display

angezeigt.

Anschluss an externe Einheiten

Die EXact2-Automatik erfüllt sämtliche

Regelungsanforderungen zur Erhaltung

eines perfekten Innenklimas

Webserver

Die EXact2-Automatik wird standardmäßig ohne Webserver

geliefert. Beim Zukauf eines Webservers werden folgende

Möglichkeiten erzielt:

1. Ein PC vor Ort kann zwecks Überwachung und Konfi gura

tion am Gerät angeschlossen werden.

2. Das Gerät wird an ein lokales Netzwerk (LAN) angeschlossen,

mit Zugriff vom PC über dasselbe Netz.

3. Das Gerät wird ans Internet angeschlossen, mit Zugriff

von externen PCs.

Für alle Möglichkeiten gilt, dass abgesehen von einem

Browser keine Anforderungen an einen PC gestellt werden.

Der Webserver ist durch einen Zugriffscode geschützt.

Die Benutzeroberfl äche des Webservers ist in der gleichen

logischen Weise aufgebaut wie die Menüs im Bedienpanel.

Aufgrund der Einheitlichkeit ist das System einfach zu bedienen.

Das Übersichtfenster ist konfi guriert und zur Überwachung

des Lüftungsgeräts bereit. Der Webserver ist in der Lage, eine

E-Mail bei Alarm zu senden, Werte zu erfassen u.a.m.

Anschluss an CTS-Anlage

Beim Anschluss an eine CTS-Anlage muss ein Webserver zugekauft

werden.Der Webserver verfügt über eine Standardkommunikationsmöglichkeit,

Modbus RTU RS485. Daher lässt sich eine CTS-Anlage,

die diese Kommunikationsform benutzt, leicht anschließen.

Konvertierung zu anderen Protokollen

Zubehörmöglichkeiten:

MLON - Modul zur Konvertierung zum LON-Protokoll

MTCP - Modul zur Konvertierung zum Modbus TCP/IP

Manuell

Die EXact-Automatik

kann auf manuellem

Betrieb geschaltet sein,

und dies wird durch

das ”Handsymbol” am

Display angezeigt.

Wochenplan

Wenn die Automatik auf

Betrieb mit aktiviertem Wochenplan

eingestellt ist, wird

das ”Uhrsymbol” im Display

angezeigt. Gleichzeitig wird

das vom Wochenplan aktivierte

Klimaniveau angezeigt.

25

CTS

Internet (TCP/IP)

Konverter

Modbus

LON

Übersteuerung

Bei einer Sollwertänderung des

Temperatur- und Ventilationsniveaus

wird das Übersteuerungssymbol

angezeigt, bis die

Übersteuerung beim nächsten

Wechsel im Wochenplan beendet

wird.

Router

TCP/IP Modbus

TCP/IP Modbus

Modbus

EXHAUSTO

HMI

EXHAUSTO

HMI

EXHAUSTO

HMI

MIO

CO2

Sommer-/Winterzeit

Die EXact-Automatik wechselt

automatisch zwischen

Sommer- und Winterzeit.

Das Symbol zeigt die aktuelle

Einstellung.

RD12855-01

RD12204DK_DE_SE-02

VEX320/VEX330: Automatik


Vereisungsschutz des Gegenstromwärmetauschers

Der Wärmetauscher lässt sich auf zweifache Weise gegen

Vereisung sichern, entweder durch Temperatur- oder durch

Druckregelung.

Die Enteisung an sich kann auf mehrfache Weise erfolgen,

je nach dem gewählten Frostsicherungsverfahren, das wiederum

davon abhängt, ob ein Nachheizregister installiert ist.

Welches Verfahren empfi ehlt es sich wo einzusetzen?

Temperaturgeregelter Vereisungsschutz

Erfassungsverfahren: Temperatursensor im Wärmetauscher (T ice )

Temperaturgeregelter Vereisungsschutz ist Standard in der

Automatik. Temperaturgeregelter Vereisungsschutz ist eine

kostengünstige und in einigen Situationen ausreichende

Frostsicherung. Der Temperaturfühler befi ndet sich im

Wärmetauscher, und er leitet das Enteisungsverfahren

Ja

Nachheizregister

montiert

Nein

Dies erfolgt jedoch nur, wenn die Leistung des Nachheizregisters nicht ausreichend ist.

26

Die Enteisung erfolgt, indem ein Teil der kalten Außenluft um

den Wärmetauscher herum direkt zum Nachheizregister geleitet

und gleichzeitig maximale Wärmerückgewinnung aufrechterhalten

wird. Zur Sicherstellung kontinuierlicher Lüftung ist

der Einsatz eines Nachheizregisters unbedingt zu empfehlen.

Vereisungsschutzverfahren Die Enteisung beginnt, wenn Wird empfohlen für den Einsatz in:

Temperaturgeregelt die Temperatur unter einen eingestellten Wert

absinkt, z.B. tice < 0 °C

Druckgeregelt der Druck über den Wärmetauscher einen

eingestellten Wert übersteigt, z.B. +45 %

VERFAHREN 4

Funktionsreihenfolge

Die Außenluft wird stufenweise

um den Wärmetauscher

herumgeleitet


reduziert

Die Anlage schaltet in

Ruhezustand

Die Anlage wird jede

2. Stunde eingeschaltet und

kontrolliert den Stand

Wohnungen, Umkleideräumen und Räumen mit

schwankendem Feuchtegehalt im Winter

Büros, Schulen, Freizeiteinrichtungen und Räumen,

mit einem niedrigen Feuchtegehalt im Winter

beim Erreichen einer bestimmten Temperatur ein. Diese

Temperatur ist ab Werk auf 0 °C eingestellt, sie lässt sich

jedoch in der Automatik ändern. Der temperaturgeregelte

Vereisungsschutz leitet die Enteisung ein, ungeachtet ob sich

Eis im Wärmetauscher befi ndet oder nicht.

VERFAHREN 6



reduziert


Ruhezustand



kontrolliert den Stand

Vereisungsschutz des Gegenstromwärmetauschers

Druckgeregelter Vereisungsschutz

Erfassungsverfahren: Druckmessung über den Wärmetauscher (erfordert Zubehör AFC und DEP)

Der druckgeregelte Vereisungsschutz kann alternativ als

Zubehör geliefert werden, wobei Air Flow Control (AFC) und

Defrost Pressure (DEP) im Gerät installiert werden. Die druckgeregelte

Enteisung reagiert wie folgt:

• Die Automatik kennt die aktuelle Luftmenge und deshalb

auch den Druckverlust durch den Wärmetauscher. Entsteht

Eis im Wärmetauscher, wird der Druckverlust über den

Wärmetauscher steigen.

Ja

Wird Luftmengeninbalance

akzeptiert?

Nein

VERFAHREN 4




herumgeleitet


reduziert


Ruhezustand




Ja

Nachheizregister

montiert

Nein

VERFAHREN 5




herumgeleitet

Die Außenluft und die Abluft

werden stufenweise reduziert


Ruhezustand




Dies erfolgt jedoch nur, wenn die Leistung des Nachheizregisters nicht ausreichend ist.

27

• Wenn der Druckverlust einen gewissen Wert übersteigt,

tritt die Enteisung in Kraft. Druckgeregelter Vereisungsschutz

zeichnet sich dadurch aus, dass eine Enteisung nur

stattfi ndet, wenn tatsächlich Eis vorhanden ist, ungeachtet

ob die Luft unter 0 °C misst, was in Gebäuden mit einem

niedrigen Feuchteniveau im Winter durchaus möglich ist.

VERFAHREN 6



reduziert


Ruhezustand






Bypass-Enteisung

Das VEX320/330-Gerät ist mit Bypass-

Enteisung konstruiert. Das bedeutet, dass

die Außenluft bei Vereisungsgefahr in

größerem oder kleinerem Maße um den

Wärmetauscher und direkt zum Nachheizregister

geleitet wird.

Dies stellt größere Anforderungen an die

Leistung des Nachheizregisters. Dafür lässt

sich jedoch ein verteuerndes Vorheizregister

vermeiden. Die Abbildung rechts zeigt ein

Beispiel einer Enteisungssituation.

30

Energie- und SFP-Berechnungen Frankfurt

Temperatur

Temperatur

[°C]

[°C]

Temperatur [°C]

Außenluft

35

Fortluft

-10°C 100%

+3°C +18°C 100% +14°C + +20°C

Ventilator 2 Ventilator 1

Frankfurt

28

Frankfurt

35

30

25

20

15

10

5

0

-5

-10

-15

-20

-25

0

Energie von der Enteisung

Energie für die Enteisung

1000 2000 3000 4000 5000 6000

Zeit/h

7000 8000

Außentemperatur

Wärmerückgewinnungstemperatur

Ablufttemperatur

Sollzulufttemperatur

Enteisungstemperatur

Beschränkung wegen Enteisung

Zulufttemperatur mit Motorwärme

SFP-Winterbetrieb 4000 h/Jahr

SFP-moduleriender Bypass 2700 h/Jahr

Jahresdurchschnitt SFP: 1826 J/m

SFP-Sommerbetrieb 1700 h/Jahr

SFP-Kälterückgewinnung 360 h/Jahr

3

á 2000 J/m3 á 1750 J/m3 á 1500 J/m3 á 2000 J/m3 RD12863DE-01

35

30

25

20

15

10

5

0

-5

-10

-15

-20

-25

0



Winterbetrieb

1000 2000 3000

Modulierender

Bypass

4000 5000 6000

Sommerbetrieb

Zeit/h

7000 8000








SFP-Winterbetrieb 4000 h/Jahr


Jahresdurchschnitt SFP: 1826 J/m



8760 h/Jahr 3

á 2000 J/m3 á 1750 J/m3 á 1500 J/m3 á 2000 J/m3 RD12863DE-01


25

20

15

10

5

0

-5

-10

-15

-20

-25

Winterbetrieb

0


1000 2000 Modulierender 3000

Bypass





4000

Sommerbetrieb

5000 6000 7000

SFP-Winterbetrieb 4000 h/Jahr á 2000 J/m


Jahre






8760 h/Jahr 3

á 1750 J/m3 á 1500 J/m3 á 2000 J/m3 Winterbetrieb

Modulierender

Bypass

Som

Energieverbrauch

8760 h/Jahr

Bei korrekter Enteisung ergibt sich jedoch kein Unterschied bei

Die Energieberechnungen sind stark von der aktuellen

der eingesetzten Energiemenge, ungeachtet ob die Energie

Situation sowie von der voraussichtlichen Abluft- und

von einem Vorheizregister, einem Nachheizregister oder von

Sollzulufttemperatur abhängig. Der Energieverbrauch für die den Heizkörpern im Gebäude (bei Ungleichgewicht) zur

Enteisung ist stark von der Abluftfeuchte abhängig. Bei Verfügung gestellt wird. Wie aus der Abbildung hervorgeht,

Wohnungen beginnt die Vereisung des Wärmetauschers wird die Energie für die Enteisung nicht verschwendet, denn

typisch bei einer Außentemperatur von etwa -4 °C bis -6 °C, sie bewirkt, dass die Anlage in Betrieb gehalten, Energierück-

wohingegen bei Büroräumen normalerweise keine Vereisung gewinnung erfolgen und ein gutes Innenklima gesichert

vorkommt. Es wird daher empfohlen, in jedem Einzelfall eine

Energie berechnung mit Hilfe des Auslegungsprogramms

werden kann.

EXselect auf www.exhausto.de vorzunehmen.

Im obengenannten Beispiel waren die

Voraussetzungen wie folgt:

Zur Minimierung des Energieverbrauchs für Enteisung ist es Ablufttemperatur/Feuchte: 22 °C / 30 %RH

wichtig, dass die Eisbildung so gut wie möglich über den Sollzulufttemperatur: 20 °C

Wärmetauscher erfasst wird, wie auf Seite 26-27 beschrieben. Temperaturwirkungsgrad 80 %

Kälterückgewinnung: Aktiv

20%

80%

100%

+22°C

Kälterückgewinnung

Kälterückgewinnung

Abluft

Zuluft

RD13066DE-01

EXact2 Automatik - Funktionsübersicht

Die Funktionen der Automatik sind in der folgenden Übersicht beschrieben.

Die folgenden Seiten enthalten eine detaillierte Beschreibung ausgewählter Funktionen.

Funktion / Bauteil Beschreibung

Filterwächter - Timer Zeitbasierte Filterüberwachung. Die Anzahl Betriebstage vor dem Sollfilteraustausch

ist einstellbar.

Filterwächter - Druck

(MPTF)

Drucksensoren zur Überwachung des Druckabfalls über Filter - übersteigt der Druckabfall

den eingestellten Wert und ”Early Warnings”, wird ein Alarm angezeigt

Bypass Bei modulierendem Bypass der Abluft wird die Wärmerückgewinnung reduziert,

damit die Sollzulufttemperatur eingehalten werden kann

Temperaturfühler 1) Im Abluftstutzen zum Messen/Regeln der Raumtemperatur

2) Im Fortluftstutzen zum Messen der Fortlufttemperatur

3) Im Außenluftstutzen zur Außentemperaturkompensierung und Nachtkühlung

4) Im Zuluftstutzen zum Messen/Regeln der Zulufttemperatur

5) Kanaltemperaturfühler

6) Raumtemperaturfühler

Thermosicherung Bei Überhitzungsrisiko der Motoren und Motorenregelungen wird die Anlage

abgeschaltet - manuelles Reset

Kanalrauchmelder/

Brandthermostat 40/50/70 °C

Absperrklappe - Außenluft

(bei HCW vorgeschrieben)

Kanalrauchmelder und Brandthermostate anschließbar. Die Funktion des Gerätes

bei ausgelöstem Thermostat ist einstellbar.

Im Außenluftkanal montierte Klappe - schließt bei Anlagenstopp - mit motorbetriebener

Rückstellfeder lieferbar

Absperrklappe - Fortluft Im Fortluftkanal montierte Klappe - schließt bei Anlagenstopp - mit motorbetriebener

Rückstellfeder lieferbar

Temperaturregelung Regelung der Zulufttemperatur

Regelung der Raumtemperatur

Kompensationsfunktionen Außentemperaturkompensierung

Luftmengenreduktion

Außenkompensierung der Luftmenge

Sommerkompensierung

CO 2-Kompensierung

Feuchtekompensierung

29

� Standard

� Zubehör

Nachtkühlung Die Anlage lässt sich auf Abkühlung des Gebäudes während der Nacht einstellen �

Bedieneinheit Bedieneinheit für Benutzer-, Techniker- und Spezialistenebene �

Wochenuhr Zum Einstellen der gewünschten Zeitpunkte für einen Wechsel zwischen den

Raumluftqualitätsstufen (Sommer-/Winterzeit)

�

Buskommunikation Modbus-RTU RS 485

Modbus TCP/IP

LONWORKS

Webserver Webserver mit Möglichkeit für Steuerung und Überwachung �

Kälterückgewinnung Kälterückgewinnung nach Bedarf �

Vereisungsschutz - Tice Temperaturbasierte automatische Funktion für Frostsicherung eines Gegenstromwärmetauschers

�

Vereisungsschutz - Druck

(DEP)

Druckbasierte automatische, energiesparsame Funktion für Frostsicherung eines

Gegenstromwärmetauschers (erfordert AFC)

�

Konstantdruckregelung Konstantdruckregelung sowohl abluft- wie zuluftseitig möglich �

Bewegungsmelder (PIR) Zur automatischen Regelung der Raumluftqualitätsstufen �

Luftmengenmessung (AFC) Die Luftmenge wird an der Bedieneinheit angezeigt.

AFC ist bei folgenden Luftregelungsmethoden erforderlich:

2. Konstante Luftmenge

3. Konstantdruckgeregelte Abluft mit fest eingestellter Zuluft.

4. Konstantdruckgeregelte Zuluft mit fest eingestellter Abluft.

5. Konstantdruckgeregelte Abluft mit verhältnisgeregelter Zuluft.

6. Konstantdruckgeregelte Zuluft mit verhältnisgeregelter Abluft.

�

Raumluftqualitätsstufen Timerfunktion (Comfort, Standby, Economy, off)

�

Manuell

�

Alarmlog Anzeige der letzten 100 Alarme �

Alarmrelais Relais für externen Alarm �

�

�

�

�

�

�

�

�

�

�

�

�

(�)

�

�

�

�

�

�

�

�

�

�

�

�



EXact2 Automatik - Funktionsübersicht für Zubehör

HCW - Externes Wasserheizregister


Temperaturfühler 1. Im Zuluftkanal zum Messen/Regeln der Zulufttemperatur

2. Am Rücklaufrohr des Wasserheizregisters zum Warmhalten und als Frostschutz des

Heizregisters

3. Zum Frostschutz externer Rohrleitungen des Heizregisters

4. Temperaturfühler am Vorlaufrohr des Wasserheizregisters

Modulierendes Motorventil Ventil zur stufenlosen Regelung der Wasserversorgung zum Heizregister

entsprechend dem Wärmebedarf.

Regelung der

Umwälzpumpe

CCW - Externes Kaltwasserregister

1. Steuerung der Umwälzpumpe des Heizregisters

2. Warmhaltefunktion (hält das Heizregister frostfrei)

3. Eingebaute Regelung zur Bewegung der Umwälzpumpe in Perioden ohne Wärmebedarf


Temperaturfühler 1. Im Zuluftkanal zum Messen der Zulufttemperatur

2. Am Vorlaufrohr des Kaltwasserregisters

Modulierendes

Motorventil

Regelung der

Umwälzpumpe

HCE - Externes Elektroheizregister

Ventil zur stufenlosen Regelung der Wasserversorgung zum Kühlregister, abhängig vom

Kühlbedarf.

1. Steuerung der Umwälzpumpe des Kaltwasserregisters

2. Eingebaute Regelung zur Bewegung der Umwälzpumpe in Perioden ohne Kühlbedarf


Temperaturfühler Im Zuluftkanal zum Messen/Regeln der Zulufttemperatur

Thermosicherung 1. TSA80 befindet sich auf der Regelplatine, wird bei 80°C ausgelöst und muss manuell am HMI

zurückgesetzt werden

2. TSA70 befindet sich im Luftstrom, wird bei 70°C ausgelöst und wird automatisch zurückgesetzt,

wenn die Temperatur auf unter 70°C abfällt!

3. TSA90 befindet sich im Luftstrom, wird bei 90°C ausgelöst und muss manuell im HMI zurück

gesetzt werden

MXCU - Externe Kälteregelung


Temperaturfühler Im Zuluftkanal zum Messen der Zulufttemperatur

Regelung einer externen Kühlanlage durch Start-/Stoppsignal und Bedarfsregelung

0-10 V (oder 10-0 V)

30

EXact2 Automatik - Standardfunktionen

TEMPERATUR

LUFTMENGENREGELUNG

SICHERHEIT

Regelungsverfahren Bei der Regelung kann zwischen Raumtemperatur- oder Zulufttemperatur-Regelung gewählt

werden. Die Automatik regelt die Temperatur über Wärme-/Kälterückgewinnung. Im Falle

eines zusätzlichen Wärme-/Kühlbedarfs werden die externen Kühl-/Heizregister oder das

Kühlgerät angesteuert.

Zulufttemperaturregelung

Außentemperaturkompensierung

bei

ZulufttemperaturregelungRaumtemperaturregelung

Sommerkompensierung

bei Raumtemperaturregelung

Die Zulufttemperaturregelung erfolgt durch den im Gerät eingebauten Temperaturfühler

im Zuluftstutzen. Bei Regelung der Zulufttemperatur besteht die Möglichkeit für

Außenkompensierung.

Außentemperaturkompensierung erfolgt durch den im Außenluftstutzen eingebauten

Temperaturfühler. Bei Außenkompensierung wird der Sollwert der Zulufttemperatur im

Sommer gesenkt und im Winter erhöht.

Dadurch wird die Zulufttemperatur auf Grundlage der Außentemperatur kompensiert.

Die Raumtemperaturregelung erfolgt mittels des im Gerät eingebauten Temperaturfühlers im

Abluftstutzen oder eines externen Raum-/Kanalfühlers. Bei Regelung der Raumtemperatur

besteht ferner die Möglichkeit der Sommerkompensierung.

Bei Sommerkompensierung wird der Sollwert der gewünschten Raumtemperatur mit der

Außentemperatur ansteigen. Dadurch lässt sich ein Kälteschock durch einen zu großen

Unterschied zwischen Außen- und Innentemperatur vermeiden und gleichzeitig wird Energie

gespart.

Nachtkühlung Bei Gebäuden mit großer Masse (Gewicht) lässt sich der Komfort während des Sommers

durch Abkühlen des Gebäudes mit kühler Außenluft während der Nacht verbessern.

Nachtkühlung eignet sich insbesondere für Büros, Institutionen u.dgl., in denen sich nachts

keine Personen befinden. Zusätzliche optimierte Funktion. Große Energieeinsparung in

Zusammenhang mit einer Kühlanlage.

Kälterückgewinnung Falls Kühlung der Raumtemperatur oder der Zulufttemperatur erforderlich ist, und die

Temperatur der Abluft kälter ist als die Außenluft, wird die Kühlenergie der Abluft für die

Kühlung der Zuluft zurückgewonnen.

In Kombination mit der Nachtkühlfunktion kann die Zuluft fast ohne Energieaufwand gekühlt

werden, solange die Abluft kälter ist als die Zuluft.

Luftmengenregelung Das Gerät sorgt für die Einhaltung der eingestellten Luftmenge.

Luftmengenkompensation

Außenkompensierung

der Luftmenge

Luftmengenreduktion

(Air Reduction)

Frostsicherung bei

externem

Wasserheizregister

Warmhaltefunktion

bei externem

Wasserheizregister

Einschalten der

Anlage

Nachlauf bei externem

Elektroheizregister

Die Luftmenge lässt sich auf der Grundlage einer CO2-Messung, Feuchtemessung oder

Temperaturmessung regeln.

Die Regelung verfügt über eine eingebaute Funktion zur Reduzierung der Luftmenge bei sinkender

Außentemperatur. Die Temperatur wird im Außenluftstutzen gemessen.

Die Luftmengenreduktion ist eine Funktion, die benutzt werden kann, wenn kein

Nachheizregister montiert wird, oder wenn Leistung für die erforderliche Nachwärme fehlt.

Die Funktion senkt den Zuluftvolumenstrom als eine Funktion der Zulufttemperatur zur

Aufrechterhaltung der letzteren.

Die Frostsicherung eines Wasserheizregisters erfolgt auf Grundlage einer Temperaturmessung

am Rücklaufrohr. Sinkt die Temperatur während des Betriebs unter die eingestellte

Temperatur, wird das Gerät abgeschaltet.

Bei Abschaltung der Anlage tritt eine Warmhaltefunktion in Kraft, die das Wasser im

Rücklaufrohr auf einer voreingestellten Temperatur hält. Dadurch wird das Risiko für Frost

im Heizregister reduziert, und das Gerät ist sofort einschaltbereit, sogar bei niedrigen

Außentemperaturen.

Beim Einschalten der Anlage läuft sie stets 30 Sekunden mit Abluft zwecks Erwärmung des

Wärmetauschers, bevor die Zuluft zugeschaltet wird.

Beim Elektroheizregister ist ein Nachlauf eingebaut, so dass die Ventilatoren 3 Minuten lang

nach Abschalten des Geräts mit Mindestgeschwindigkeit weiterlaufen. Während dieser 3

Minuten ist das Heizregister abgeschaltet.

Filterüberwachung Die Anlage verfügt über eine eingebaute Filterüberwachung. Sie wird an der Bedieneinheit

eingestellt. Der Bedarf eines Filterwechsels wird durch Information an der Bedieneinheit angezeigt

und in der Alarmliste erfasst.

Frostschutz des Siehe Beschreibung Seite 26

Gegenstromwärmetauschers

31



EXact2 Automatik - Technische Daten, Module

AUHC - MAIN BOARD

2 x LS

Versorgungsspannung 24 V DC

(Absperrklappe,

ON/OFF 24 V DC

Fortluft/Außenluft)

Max. Stromaufnahme 0,3 A

FIRE (Brandthermostat/

Rauchdetektor/BSK)

Max. 4 A Auslösestrom

Start/Stop Digital-Input

Alarm

HMI

Schaltrelais, max 8 A @ 30 V DC

oder 250 V AC. Ohmsche Last

Umgebungstemperatur 0 °C - 50 °C

Schutzklasse

MLON / MTCP

IP20

Umgebungstemperatur 0 °C - 55 °C

Schutzklasse IP20

Automatik für MHCW (Nachheizregister, Wasser),

MCCW (Kaltwasserregister), MXCU (externes Kühlgerät)

Kommunikation Modbus-RTU RS-485

MVM-Versorgung 24 V AC

MVM-Steuersignal 0-10 V DC (oder 10-0 V)

Relaisschalter für

Umwälzpumpe

250 V, max. 5 A cos f 0,97

MHCE (Automatik für Nachheizregister, Elektro)

Kommunikation Modbus-RTU RS-485

Modulierende

Leistungsstufen

1 Stufe

Versorgungsspannung 3 x 400 V + PE

Abmessungen - HMI (Bedieneinheit)

Graphisches

Farbdisplay

Bedientasten

32

MIO (Modbus Input Output)

Analog-Input 0-10 V DC

Analog-Output 0-10 V DC

Digital-Input 24 V DC

Digital-Output open collector 1 A

Relais-Output 250 V max. 8 A, AC1

Temperatur in

CO -Fühler

2

NTC 10 kV @ 25 °C

Steuersignal, Analog-Output 0-10 V DC

Messbereich 0-2000 ppm

Genauigkeit

Feuchtefühler

+/- 20 ppm @ 25 °C

Steuersignal, Analog-Output 0-10 V DC

Messbereich 5 - 95 % RH

Genauigkeit

PIR-Sensor

+/- 3 % RH (30-70 % RH)

Blickwinkel, horizontal 90 °

Blickweite 6 m

Abschaltverzögerung

TS ROOM E / TS DUCT E

10 Min.

Fühler NTC 10 kV @ 25 °C

Bedieneinheit

geschlossen

OK

EXHAUSTO

RD12248-01

Bedieneinheit

offen

OK

Esc

EXHAUSTO

RD12249-01

Kabelpläne

Kabeldimensionierung

Der Installateur ist für die Dimensionierung nach den geltenden

gesetzlichen Vorschriften und Bestimmungen verantwortlich.

Die folgende Übersicht enthält Stromwerte für die

Dimensionierung.

Der maximale Kurzschlussstrom (Icu) gemäß EN60947.2

beträgt 10 kA.

Die maximale Vorsicherung für das VEX ist 13A gG/gL.

Die maximale Vorsicherung für das HE04 ist 16A gG/gL.

Die maximale Vorsicherung für das HE08 ist 16A gG/gL.

Potentialausgleich

Zwischen dem VEX-Gerät und Zubehör vom Typ HCE ist

ein Potentialausgleich unbedingt erforderlich.

VEX320/VEX330 mit externem Nachheizregister - Wasser (HCW)

Gerätegröße

Versorgungsspannung

(V)

33

Montage von Fehlerstromschutzschaltern

Sollen in der Installation Fehlerstromschutzschalter montiert

werden, müssen diese den folgenden Anforderungen

entsprechen:

a) FI-Schalter vom Typ A gemäß EN 61008, die

bei der Erfassung von Gleichfehlerströmen (pulsie ren dem

Gleichstrom) auslösen.

b) Der Schalter soll nach maximal 0,3 Sekunden auslösen.

Ein Leckstrom von bis zu 100 mA ist möglich.

Stromverbrauch (A)

(max. Phasenstrom)

VEX320C-1 1 x 230 V + N + PE ~ 50 Hz 3,1

VEX320C-2 1 x 230 V + N + PE ~ 50 Hz 5,3

VEX330C-1 1 x 230 V + N + PE ~ 50 Hz 3,1


VEX330H-1 1 x 230 V + N + PE ~ 50 Hz 3,1

VEX3330H-2 1 x 230 V + N + PE ~ 50 Hz 5,3

VEX320/VEX330: Allgemein

VEX320/VEX330: Allgemein

Kabelpläne

VEX320/VEX330 mit externem Nachheizregister - Elektro (HCE)

Gerätegröße


(V)

VEX320/VEX330 ohne externes Nachheizregister

34



VEX320C-1 1 x 230 V + N + PE ~ 50 Hz 3,1

VEX320C-2 1 x 230 V + N + PE ~ 50 Hz 5,3



VEX330H-1 1 x 230 V + N + PE ~ 50 Hz 3,1

VEX330H-2 1 x 230 V + N + PE ~ 50 Hz 5,3

Größe

Leistung

(kW)


(V)



HE31504BUE 3,9 3 x 400 V + PE ~ 50 Hz 5,7

HE31508BUE 7,8 3 x 400 V + PE ~ 50 Hz 11,3

Kabelplan - Zubehör

Abkürzung Bezeichnung

ALARM Alarmrelais

BSK Modul zur Ansteuerung und Überwachung von Brandschutzklappen

BT40 Brandthermostat 40 °C



HMI Bedienungseinheit

LS Absperrklappe, Fortluft

LS Absperrklappe, Außenluft (Anforderung und Teil der Lieferung bei Wasserheizregister)

LSR Absperrklappe, Fortluft/Außenluft (Rückstellfeder)

MCCW Kaltwasserregister (Cooling Coil Water), Automatik

MHCW Wasserheizregister (Heating Coil Water), Automatik

MHCE Elektroheizregister (Heating Coil Electric), Automatik

MIO-CO2 CO 2-Fühler

MIO-PIR PIR-Sensor

MIO-RH Feuchtefühler (RH)

MIO-TS Temperaturfühler

MPT-DUCT Druckfühler für Konstandruckregelung

MXCU Externe Kühlsteuerung, Automatik

O-KRM Kanalrauchmelder

35



Standard- oder Zubehörkomponenten

Die Geräte VEX320 und VEX330 werden mit einer Reihe Komponenten geliefert, die im Gerät integriert oder für Montage im

Kanalsystem und im Aufenthaltsraum vorgesehen sind.

In der Übersicht sind Standard- und Zubehörkomponenten für VEX320 und VEX330 angegeben.

Zubehör muss gesondert bestellt werden.

Übersicht über in der Prinzipskizze benutzte Komponenten und Abkürzungen

Abkürzung Bezeichnung � = Standard � = Zubehör

BP1 Klappe, Bypass �

BT40/50/70 Kanalrauchmelder / Brandthermostat, 40 °C oder 50 °C bzw. 70 °C �

MC1 Motorregelung 1 (Abluft) �

MC2 Motorregelung 2 (Zuluft) �

HMI Bedieneinheit �

LS Absperrklappe, Fortluft �

LS

Absperrklappe, Außenluft

(Anforderung und Teil der Lieferung bei Wasserheizregister)

�

(�)

LSR Absperrklappe, Außenluft (Rückstellfeder) �

M1 Ventilatormotor 1 �

M2 Ventilatormotor 2 �

MCCW Kaltwasserregister (Cooling Coil Water), Automatik �

MHCE Elektroheizregister (Heating Coil Electric), Automatik �

MHCW Wasserheizregister (Heating Coil Water), Automatik �

MIO-CO2-DUCT CO 2-Fühler, Kanal �

MIO-CO2-ROOM CO 2-Fühler, Raum �

MIO-PIR PIR-Sensor �

MIO-RH-ROOM Feuchtefühler (RH) �

MIO-TS-DUCT Temperaturfühler, Abluftkanal (extern) �

MIO-TS-ROOM Temperaturfühler, Raum �

MPT-DUCT Druckfühler für Konstandruckregelung �

MPT1, P1 AFC Luftmengenregelung, Abluft �

MPT1, P2 AFC Luftmengenregelung, Zuluft �

MPT2, P1 MPTF Filterüberwachung, Abluft �

MPT2, P2 MPTF Filterüberwachung, Außenluft �

MPT3, P1 DEP Eiserfassung �

MVM Motorventil, Wasserheizregister (HCW) �

SUM ALARM Alarmrelais �

TE1,1 Temperaturfühler, Abluft - Stutzen 1,1 �

TE1,2 Temperaturfühler, Fortluft - Stutzen 1,2 �

TE2,1 Temperaturfühler, Außenluft - Stutzen 2,1 �

TE2,2 Temperaturfühler, Zuluft - Stutzen 2,2 �

TE-RPT Temperaturfühler, Rücklaufrohr von Wasserheizregister (HCW) �

TE-SPT Temperaturfühler, Vorlauf �

TS-RPT-X Temperaturfühler, Rücklauf, externe Rohrleitungen (HCW) �

TSA 70/80/90 Thermosicherung, 70 °C, 80 °C und 90 °C �

36

VEX320/330 Ceiling - Prinzipskizze

Die Prinzipskizze zeigt die Komponenten, die in einem VEX320C- oder VEX330C-Lüftungsgerät integriert sein können.

Die Bezeichnungen der Komponenten gehen aus der Übersicht links hervor.

*

* Mit EXact2 lässt sich HCW entweder direkt an die Hauptplatine oder über MHCW-Modul (bei größeren Entfernungen

zwischen Lüftungsgerät und Nacherhitzer >10 m) wie hier dargestellt anschließen.

37



VEX330 Horizontal - Prinzipskizze

Die Prinzipskizze zeigt die Komponenten, die in einem VEX330H-Lüftungsgerät integriert sein können.

Die Bezeichnungen der Komponenten gehen aus der Übersicht auf Seite 36 hervor.

*

* Mit EXact2 lässt sich HCW entweder direkt an die Hauptplatine oder über MHCW-Modul (bei größeren Entfernungen

zwischen Lüftungsgerät und Nacherhitzer >10 m) wie hier dargestellt anschließen.

38

VEX300 Ceiling ohne Automatik

Freiheit zur Wahl Ihrer eigenen Lösung!

Die Geräte VEX320C/330C sind auch ohne Automatik erhältlich.

Dadurch lässt sich das Gerät in Automatiksysteme von

anderen Lieferanten integrieren. Die Lösung wurde zwecks

einfacher und schneller Integration vor Ort optimiert.

Die VEX320C/VEX330C-Lösung ohne Automatik ist

durch Folgendes gekennzeichnet:

• Lüftungsgerät mit Gegenstromwärmetauscher

• Kompaktes Gerät

• Integrierter modulierender Bypass mit 24V-Motor (0-10V)

• Freilaufendes B-Rad

39

• Filterklasse F5 oder F7

• EC-Motoren der Klasse IE3

• EC-Motorregelung 0-10 V (MC)

• Luftmengenmesspunkte an den Ventilatoren

(werden ohne Schläuche geliefert)

• Kabel für MC und Bypassklappe sind bis zur

Klemmreihe verlegt

Zubehör

Externes Wasserheizregister (HCW)

Externes Elektroheizregister (HCE)


3004174 - 01.2012 - Recht auf Änderungen vorbehalten.

EXHAUSTO – Innenklima mit

dem gewissen Unterschied

Technologien

EXHAUSTO verfügt über drei Technologien

für den Bereich Wärmerückgewinnung:

Kreuzstromwärmetauscher, Rotationswärmetauscher

und Gegenstromwärmetauscher.

Die drei Technologieplattformen

haben jeweils ihre einzigartigen Vorteile

und Anwendungsbereiche.

Unsere Innovation orientiert sich an

Energieoptimierung in jeder Hinsicht

– im Mittelpunkt steht die Entwicklung

von Produkten, die Maßstäbe für die

Energieanforderungen der Zukunft setzen.

EXHAUSTO GmbH

Am Ockenheimer Graben 40

55 411 Bingen-Kempten

Tel. +49 (0) 6721 9178 111

Fax +49 (0) 6721 9178 99

info@exhausto.de

www.exhausto.de

Systemlösungen

EXHAUSTO bietet Systemlösungen

zur Unterstützung der professionellen

Projektierung von Lüftung für Wohnungen,

Büros und Schulen. Die Systeme sind in jedem

einzelnen Fall den gesetzlichen Vorschriften

sowie den von den jeweiligen Bauherren

gestellten Anforderungen und Bedürfnissen

angepasst.

Die einzelnen Systeme werden selbstverständlich

von den jeweils geeigneten

EXHAUSTO-Produkten unterstützt.

Innenklimakompetenzen

EXHAUSTO ist ein Teil des Geschäftsbereichs

Ventilation und Innenklima der VKR Holding,

deren Ziel es ist, unseren Kunden innovative und

energieffektive Lösungen zur Gewährleistung

eines guten Innenklimas in neuen wie vorhandenen

Gebäuden anzubieten. Erfahren Sie mehr

auf unserer Website www.vkr-holding.com

Bei EXHAUSTO sind wir stets bemüht, die Leistung

unserer Produkte zu verbessern - zum

Nutzen des Innenklimas und des globalen

Klimas und dadurch zum Nutzen von uns Menschen.

Es handelt sich um das Gleichgewicht

zwischen Komfort und energieoptimalen

betriebswirtschaftlichen Lösungen.

VEX330C - exhausto.de

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

VEX330C - exhausto.de

Verwandeln Sie Ihre PDFs in ePaper und steigern Sie Ihre Umsätze!

Template löschen?

Als Template speichern ?
