file:///Z|/HEYM%20AG/sonstiges/Preislisten%20HEYM/<strong>Ersatzteilliste</strong>n/Mod.%20<strong>30</strong>/Ersatzteile%20<strong>SR</strong><strong>30</strong>.htm<br />
● Tabelle1<br />

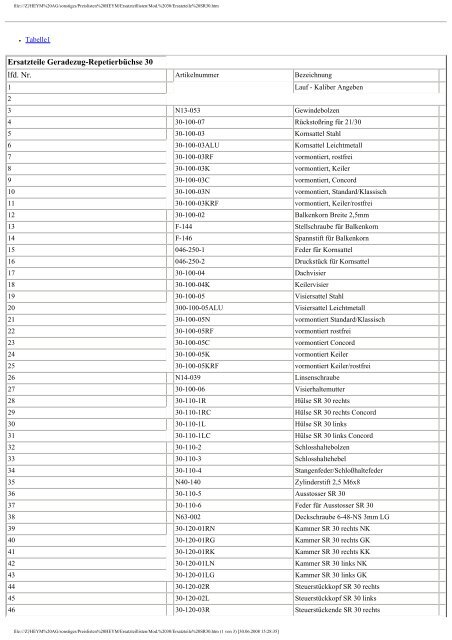

Ersatzteile Geradezug-Repetierbüchse <strong>30</strong><br />
lfd. Nr. Artikelnummer Bezeichnung<br />
1<br />
2<br />
Lauf - Kaliber Angeben<br />
3 N13-053 Gewindebolzen<br />
4 <strong>30</strong>-100-07 Rückstoßring für 21/<strong>30</strong><br />
5 <strong>30</strong>-100-03 Kornsattel Stahl<br />
6 <strong>30</strong>-100-03ALU Kornsattel Leichtmetall<br />
7 <strong>30</strong>-100-03RF vormontiert, rostfrei<br />
8 <strong>30</strong>-100-03K vormontiert, Keiler<br />
9 <strong>30</strong>-100-03C vormontiert, Concord<br />
10 <strong>30</strong>-100-03N vormontiert, Standard/Klassisch<br />
11 <strong>30</strong>-100-03KRF vormontiert, Keiler/rostfrei<br />
12 <strong>30</strong>-100-02 Balkenkorn Breite 2,5mm<br />
13 F-144 Stellschraube für Balkenkorn<br />
14 F-146 Spannstift für Balkenkorn<br />
15 046-250-1 Feder für Kornsattel<br />
16 046-250-2 Druckstück für Kornsattel<br />
17 <strong>30</strong>-100-04 Dachvisier<br />
18 <strong>30</strong>-100-04K Keilervisier<br />
19 <strong>30</strong>-100-05 Visiersattel Stahl<br />
20 <strong>30</strong>0-100-05ALU Visiersattel Leichtmetall<br />
21 <strong>30</strong>-100-05N vormontiert Standard/Klassisch<br />
22 <strong>30</strong>-100-05RF vormontiert rostfrei<br />
23 <strong>30</strong>-100-05C vormontiert Concord<br />
24 <strong>30</strong>-100-05K vormontiert Keiler<br />
25 <strong>30</strong>-100-05KRF vormontiert Keiler/rostfrei<br />
26 N14-039 Linsenschraube<br />
27 <strong>30</strong>-100-06 Visierhaltemutter<br />
28 <strong>30</strong>-110-1R Hülse <strong>SR</strong> <strong>30</strong> rechts<br />
29 <strong>30</strong>-110-1RC Hülse <strong>SR</strong> <strong>30</strong> rechts Concord<br />
<strong>30</strong> <strong>30</strong>-110-1L Hülse <strong>SR</strong> <strong>30</strong> links<br />
31 <strong>30</strong>-110-1LC Hülse <strong>SR</strong> <strong>30</strong> links Concord<br />
32 <strong>30</strong>-110-2 Schlosshaltebolzen<br />
33 <strong>30</strong>-110-3 Schlosshaltehebel<br />
34 <strong>30</strong>-110-4 Stangenfeder/Schloßhaltefeder<br />
35 N40-140 Zylinderstift 2,5 M6x8<br />
36 <strong>30</strong>-110-5 Ausstosser <strong>SR</strong> <strong>30</strong><br />
37 <strong>30</strong>-110-6 Feder für Ausstosser <strong>SR</strong> <strong>30</strong><br />
38 N63-002 Deckschraube 6-48-NS 3mm LG<br />
39 <strong>30</strong>-120-01RN Kammer <strong>SR</strong> <strong>30</strong> rechts NK<br />
40 <strong>30</strong>-120-01RG Kammer <strong>SR</strong> <strong>30</strong> rechts GK<br />
41 <strong>30</strong>-120-01RK Kammer <strong>SR</strong> <strong>30</strong> rechts KK<br />
42 <strong>30</strong>-120-01LN Kammer <strong>SR</strong> <strong>30</strong> links NK<br />
43 <strong>30</strong>-120-01LG Kammer <strong>SR</strong> <strong>30</strong> links GK<br />
44 <strong>30</strong>-120-02R Steuerstückkopf <strong>SR</strong> <strong>30</strong> rechts<br />
45 <strong>30</strong>-120-02L Steuerstückkopf <strong>SR</strong> <strong>30</strong> links<br />
46 <strong>30</strong>-120-03R Steuerstückende <strong>SR</strong> <strong>30</strong> rechts<br />
file:///Z|/HEYM%20AG/sonstiges/Preislisten%20HEYM/<strong>Ersatzteilliste</strong>n/Mod.%20<strong>30</strong>/Ersatzteile%20<strong>SR</strong><strong>30</strong>.htm (1 von 3) [<strong>30</strong>.06.2008 15:28:35]
file:///Z|/HEYM%20AG/sonstiges/Preislisten%20HEYM/<strong>Ersatzteilliste</strong>n/Mod.%20<strong>30</strong>/Ersatzteile%20<strong>SR</strong><strong>30</strong>.htm<br />
47 <strong>30</strong>-120-03L Steuerstückende <strong>SR</strong> <strong>30</strong> links<br />
48 <strong>30</strong>-120-04 Stützschraube <strong>SR</strong> <strong>30</strong><br />
49 <strong>30</strong>-120-05 Schlagbolzen <strong>SR</strong> <strong>30</strong><br />
50 <strong>30</strong>-120-06 Schlagbolzenfeder <strong>SR</strong> <strong>30</strong><br />
51 <strong>30</strong>-120-07 Schlagbolzenmutter <strong>SR</strong> <strong>30</strong><br />
52 N42-016 Spiralspannstift 1,5x5<br />
53 <strong>30</strong>-120-08 Federstütz <strong>SR</strong> <strong>30</strong><br />
54 <strong>30</strong>-120-09G Auszieher <strong>SR</strong> <strong>30</strong> Großkaliber<br />
55 <strong>30</strong>-120-09K Auszieher <strong>SR</strong> <strong>30</strong> Kleinkaliber<br />
56 <strong>30</strong>-120-09N Auszieher <strong>SR</strong> <strong>30</strong> Normalkaliber<br />
57 <strong>30</strong>-120-10 Auszieherfeder <strong>SR</strong> <strong>30</strong><br />
58 N60-008 Stahlkugel 6,5mm<br />
59 N60-009 Stahlkugel 6,0mm<br />
60 <strong>30</strong>-120-11 Zentrierhülse <strong>SR</strong> <strong>30</strong><br />
61 <strong>30</strong>-120-12 Zentrierhülsenfeder <strong>SR</strong> <strong>30</strong><br />
62 <strong>30</strong>-120-13R Schlösschen mit Deckel rechts<br />
63 <strong>30</strong>-120-13L Schlösschen mit Deckel links<br />
64 <strong>30</strong>-120-14 Fixierschraube für Schlösschen<br />
65 N40-140 Zylinderstift 2,5 M6x8<br />
66 N40-141 Zylinderstift 4 M6x12<br />
67 <strong>30</strong>-120-17 Mitnehmerbolzen<br />
68 N60-010 Stahlkugel 4,0mm<br />
69 <strong>30</strong>-120-18 Feder für Kammerhebel <strong>SR</strong> <strong>30</strong><br />
70 N13-009 Gewindestift M5x5<br />
71 <strong>30</strong>-120-16R Kammerhebel rechts<br />
72 <strong>30</strong>-120-16RC Kammerhebel rechts Concord<br />
73 <strong>30</strong>-120-16L Kammerhebel links<br />
74 <strong>30</strong>-120-16LC Kammerhebel links Concord<br />
75 <strong>30</strong>-120-19R Kammerhebelsperre <strong>SR</strong> <strong>30</strong> rechts<br />
76 <strong>30</strong>-120-19L Kammerhebelsperre <strong>SR</strong> <strong>30</strong> links<br />
77 <strong>30</strong>-120-20 Feder - Kammerhebelsperre<br />
78 N60-007 Stahlkugel 3mm<br />
79 N13-055 Gewindestift M 4x4<br />
80 N60-011 Holzkugel 25mm<br />
81 <strong>30</strong>-120-24 Holzkugel mit Fischhaut<br />
82 <strong>30</strong>-120-22BR Stahlkugel mit Fischhaut brüniert<br />
83 <strong>30</strong>-120-22NI Stahlkugel mit Fischhaut nitriert<br />
84 <strong>30</strong>-120-23BR Stahlkugel mit Fischhaut und Goldlinie brüniert<br />
85 <strong>30</strong>-120-23NI Stahlkugel mit Fischhaut und Goldlinie nitriert<br />
86 N12-068 Zylinderschraube M 5x20<br />
87 <strong>30</strong>-132-01G Abzugsystem <strong>SR</strong> <strong>30</strong> Großkaliber<br />
88 <strong>30</strong>-132-01N Abzugsystem <strong>SR</strong> <strong>30</strong> Normalkaliber<br />
89 <strong>30</strong>-1<strong>30</strong>-02 Verbindungsschraube Kurz<br />
90 <strong>30</strong>-1<strong>30</strong>-03 Verbindungsschraube Lang<br />
91 N22-002 Sicherungsscheibe<br />
92 <strong>30</strong>-1<strong>30</strong>-04 Verbindungsbolzen<br />
93 <strong>30</strong>-1<strong>30</strong>-05 Magazinhalter<br />
94 <strong>30</strong>-1<strong>30</strong>-06 Magazinhaltefeder<br />
95 N12-072 Zylinderschraube M 3x3<br />
96 N20-016 Federscheibe<br />
97 <strong>30</strong>-1<strong>30</strong>-07 Magazinauswurffeder<br />
file:///Z|/HEYM%20AG/sonstiges/Preislisten%20HEYM/<strong>Ersatzteilliste</strong>n/Mod.%20<strong>30</strong>/Ersatzteile%20<strong>SR</strong><strong>30</strong>.htm (2 von 3) [<strong>30</strong>.06.2008 15:28:35]
file:///Z|/HEYM%20AG/sonstiges/Preislisten%20HEYM/<strong>Ersatzteilliste</strong>n/Mod.%20<strong>30</strong>/Ersatzteile%20<strong>SR</strong><strong>30</strong>.htm<br />
98 <strong>30</strong>-1<strong>30</strong>-08 Abzug für Kombiabzug<br />
99 <strong>30</strong>-1<strong>30</strong>-08FL Abzug für Flintenabzug<br />
100 <strong>30</strong>-1<strong>30</strong>-08C Abzug für 21/<strong>30</strong> Concord goldfarbig<br />
101 <strong>30</strong>-1<strong>30</strong>-09 Abzugsstollen für Kombiabzug<br />
102 <strong>30</strong>-1<strong>30</strong>-09FL Abzugsstollen für Flintenabzug<br />
103 <strong>30</strong>-1<strong>30</strong>-11 Stellschraube für Abzug<br />
104 <strong>30</strong>-1<strong>30</strong>-10 Abzugsfeder<br />
105 N40-097 Zylinderstift 4 M 6x18<br />
106 N16-003 Kugeldruckschraube m 4x12<br />
107 N42-047 Spiralspannstift 2,5x16mm<br />
108 N13-042 Gewindestift M 3x5<br />
109 N13-074 Gewindestift M 3x5<br />
110 RS<strong>30</strong><strong>SR</strong>0 Halbschaft rechts, bayerische Backe<br />
111 RS<strong>30</strong>SL0 Halbschaft links, bayerische Backe<br />
112 RS<strong>30</strong>N0 Halbschaft klassisch, ohne Backe<br />
113 1031-21B Schaftriemenbügel<br />
114 1031-23 Mutter für Schaftriemenbügel<br />
115 1031-22 Schaftriemenbügel Holzgewinde<br />
116 1001-22 Schaftschraube abnehmbar Rb.<br />
117 1001-23 Schaftschraube m. Gewinde M5<br />
118 1001-21B Schaftriemenbügel abnehmbar<br />
119 50023 Unterlegscheibe<br />
120 SK-002 Schaftkappe schwarz HEYM<br />
121 <strong>30</strong>-150-3RT Pistolengriffkäppchen Kunststoff schwarz<br />
122 <strong>30</strong>-150-4RT Käppchendeckel Kunststoff schwarz<br />
123 PGK101 Silberblättchen mit Arabesken<br />
124 PGK102 Silberblättchen mit Hirsch<br />
125 PGK103 Silberblättchen mit Keiler<br />
126 PGK104 Silberblättchen mit Rehbock<br />
127 PGK105 Silberblättchen mit Widder<br />
file:///Z|/HEYM%20AG/sonstiges/Preislisten%20HEYM/<strong>Ersatzteilliste</strong>n/Mod.%20<strong>30</strong>/Ersatzteile%20<strong>SR</strong><strong>30</strong>.htm (3 von 3) [<strong>30</strong>.06.2008 15:28:35]
